USB тестер FNIRSI FNB-C2

Новый USB-тестер от FNIRSI (у них новинки сыпятся как из рога изобилия). Новая платформа (только Type-C интерфейсы, 20 битный АЦП, поддержка PD 3.1) и поддержка ПО для ПК. Не забыли про график пульсаций, конвертер QC-PD и тест eMarker кабелей. Устройство под новые зарядные устройства и пауэрбанки с мощностью до 240 Вт. Под катом краткий обзор (но с разборкой).

Как всегда, начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип устройства: USB-тестер с Type-C
Модель: FNB-C2
Интерфейс: разъемы USB 3.0 Type-C «папа/мама»
Мониторинг напряжения: 0-50В
Контролируемый ток: 0-6,5А
Температура: -20℃ — 100℃
Частота дискретизации: 1000 Гц
Разрешение АЦП: 20 бит
Определение чипов E-Marker: да
Протоколы: PD3.1 EPR, UFCS, QC2.0/3.0/4/5, Huawei FCP/SCP, OPPO VOOC/SVOOC и VIVO VFCP
Дисплей: 1,54-дюймовый TFT 240*240
Автоповорот: да
ПО для ПК: для Windows
ПО для смартфона: нет
Размеры: 46х36х12 мм
Масса: 25 г.
Официальный сайт

---

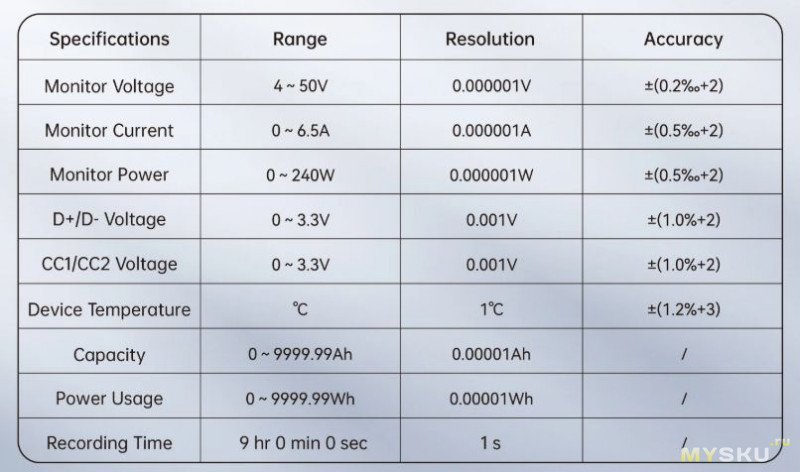

Таблица точности:
Коммерческая упаковка продукта:
Внутри мягкая вставка.

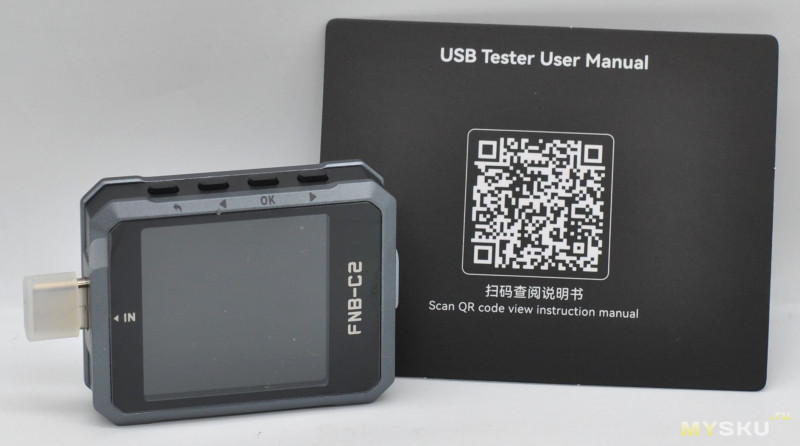

Инструкция доступна в виде QR-кода на карточке, на разъемах стоят заглушки:

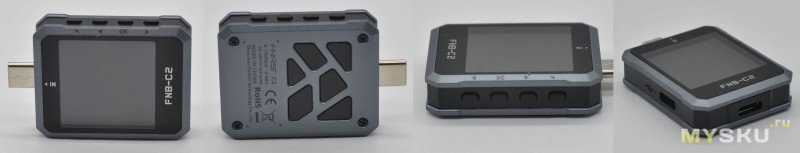

Внешний вид
Рамки корпуса алюминиевые, в центре пластик. На задней стенке дизайнерское матовое окно. Управление 4-мя механическими кнопками.
Вход-выход Type-С (причем стандарт 3.0 — проверено), боковой порт для внешнего питания и подключения к ПК.
Размер экрана 28х28 мм. Масса соответствует заявленной.

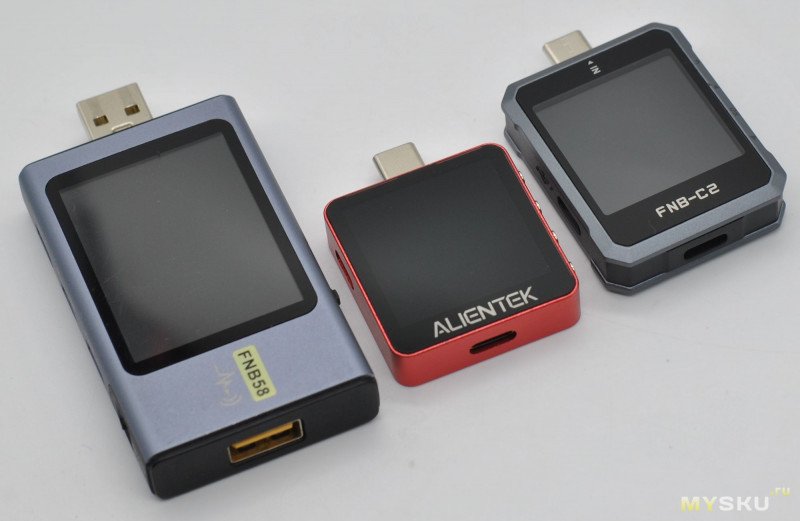

По сравнению с другими моделями:

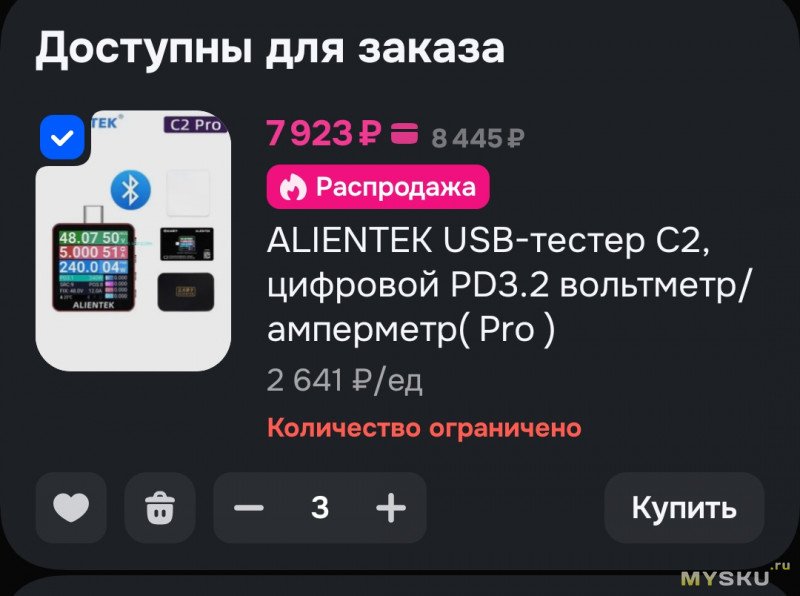

Слева полноразмерный FNB58, а вот справа почти одноплатформиник ALIENTEK C2 Pro.
И таки C2 от ALIENTEK будет несколько функциональнее:

• Экран IPS и поярче
• Есть Bluetooth
• PD 3.2 и определение серийного номера зарядных устройств Apple
• Умеет мерить сопротивление кабеля

Но справедливости ради, FNIRSI FNB-C2 дешевле и напряжение определяет повыше.

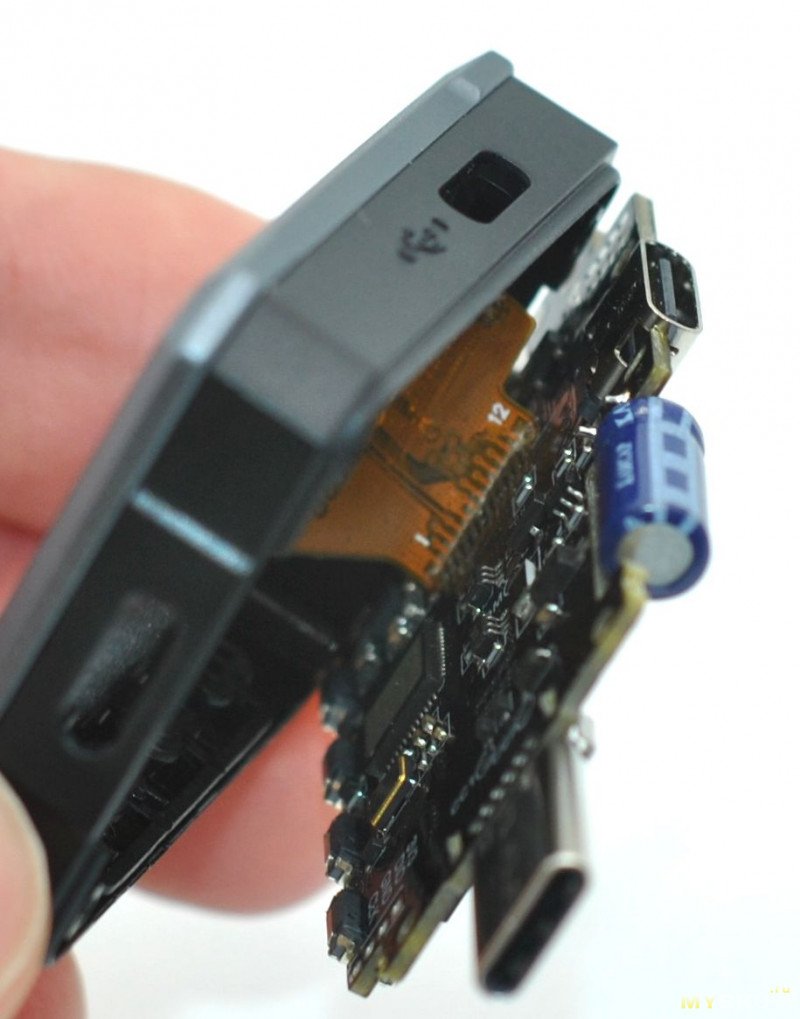

Начинка

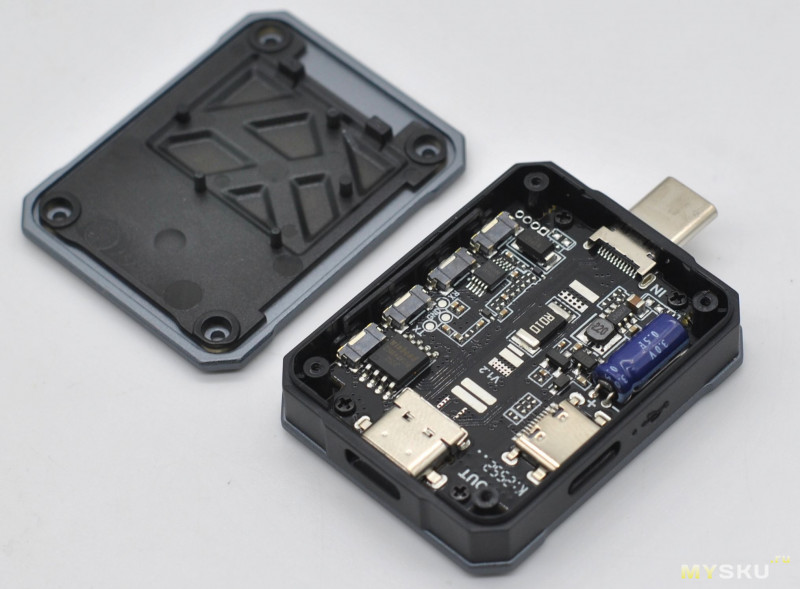

Корпус собран на винты:
Плата ну очень похожа на ALIENTEK C2 Pro, но токовый шунт другого номинала.
Маркировка МК с другой стороны убрана лазером:

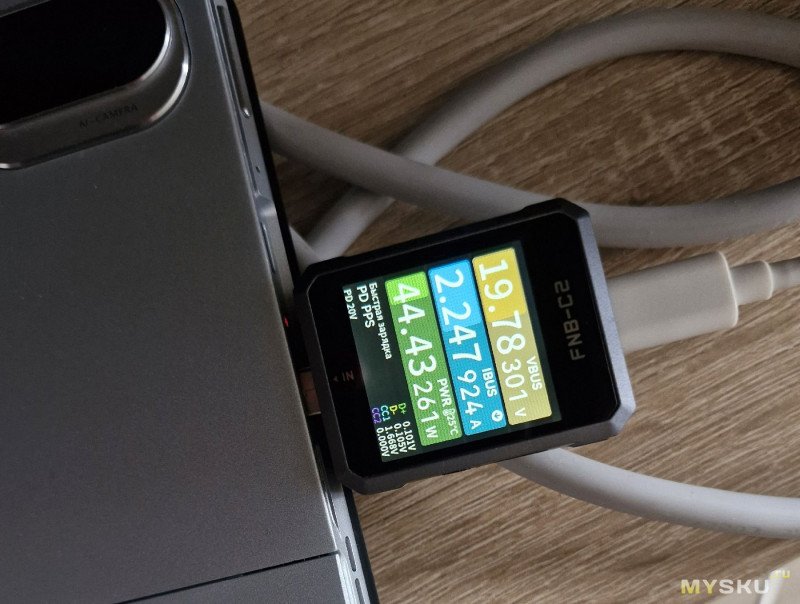

В работе
Загрузка за 2 сек (на экране при этом анимированный логотип).

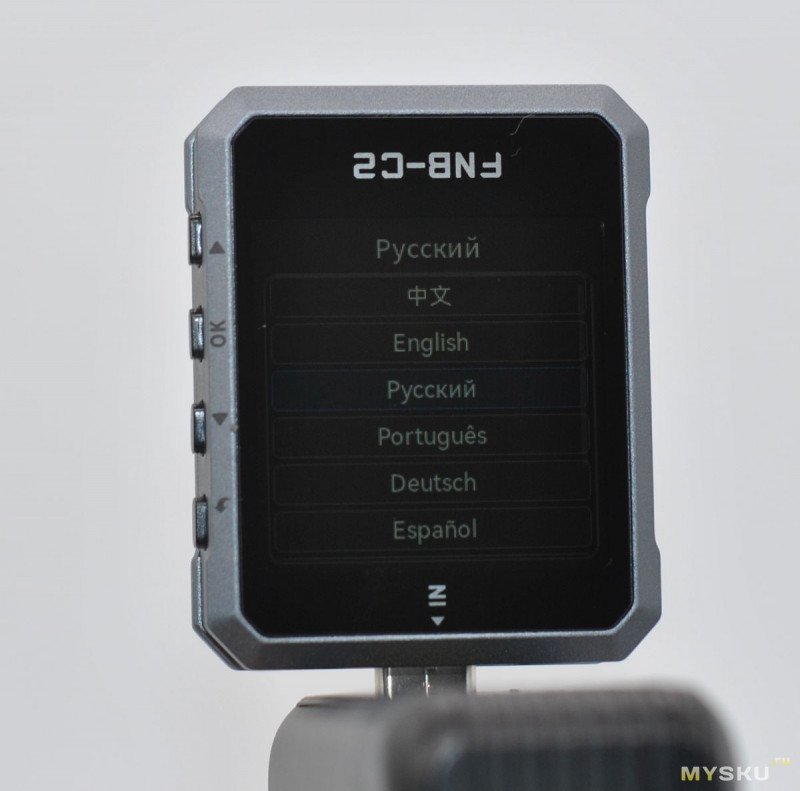

Есть русский в меню:
после отключения от питания тестер продолжает работать еще примерно 3-4 секунды.
Порты теперь USB3.0:
Экран не самый яркий (еще и глянцевый):

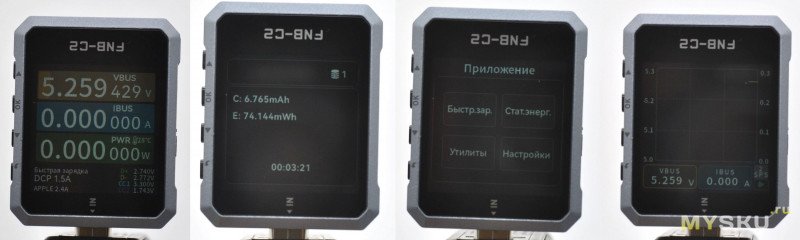

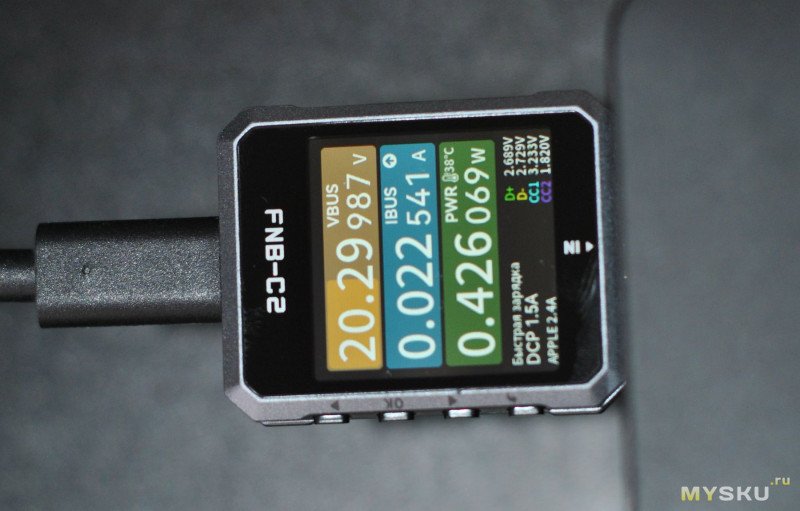

Основные рабочие экраны:
Почему пульсации засунули в подменю, непонятно. И качелькой управление было несколько удобнее.

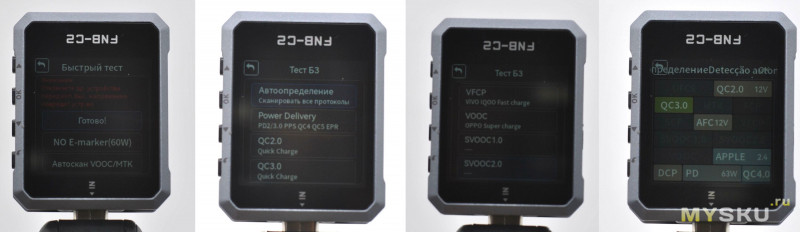

Меню быстрой зарядки:
Автоопределение протоклов подсвеченными плиточками (опять же как у ALIENTEK C2 Pro).

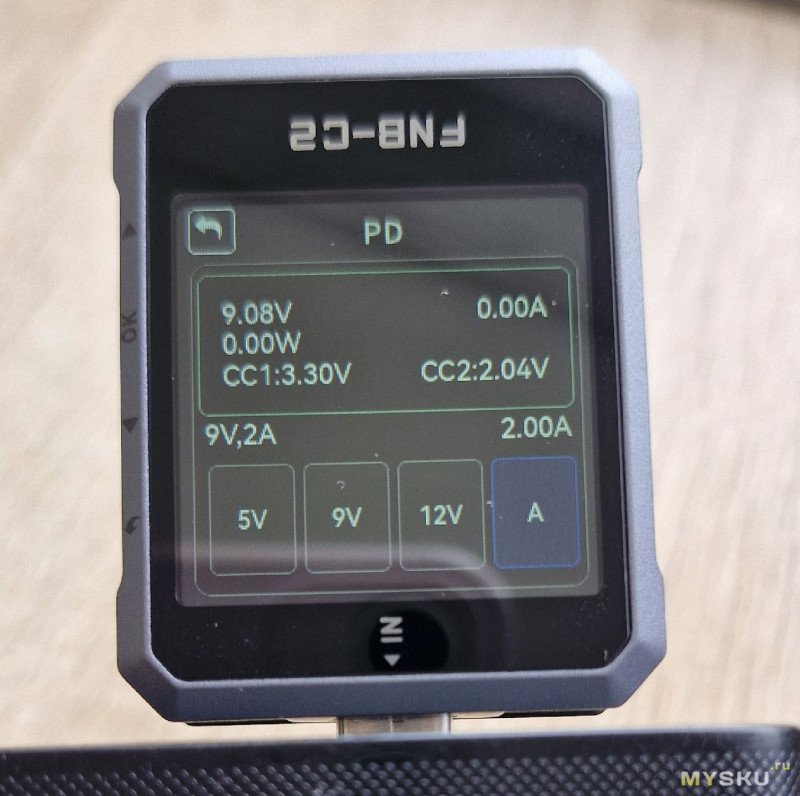

Тригер тоже доступен:

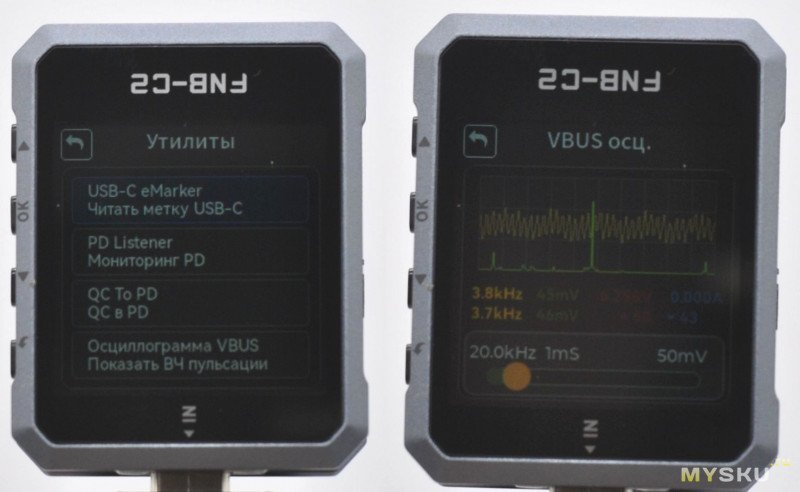

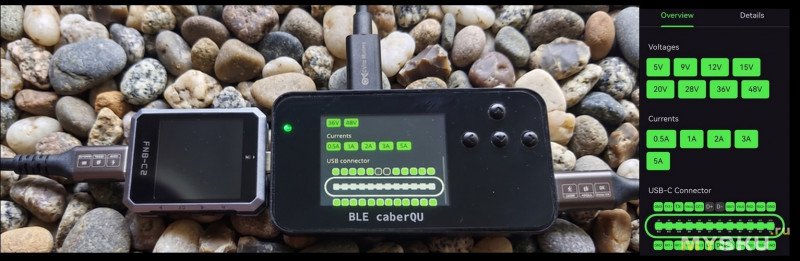

Далее, утилиты (пульсации и считывания меток кабеля там):

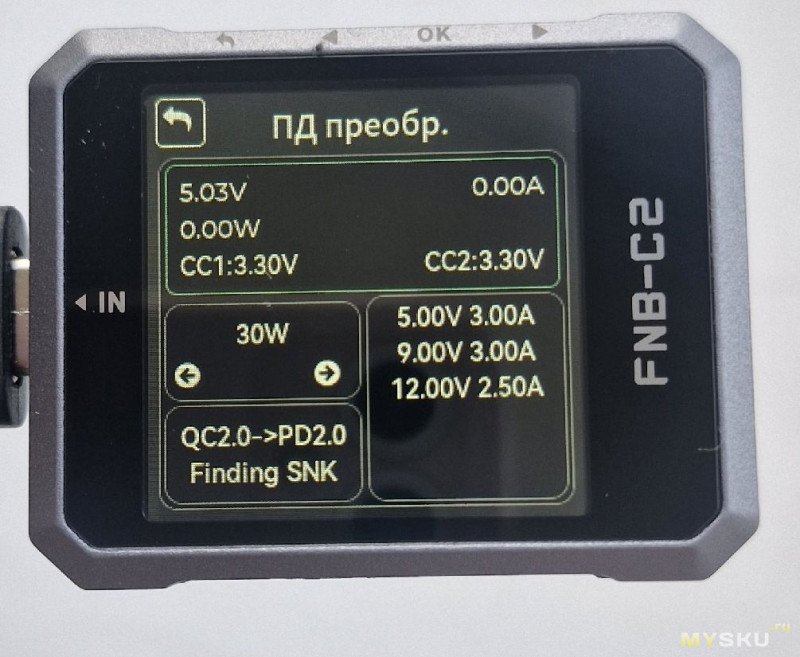

Там из интересного преобразователь QC в PD:
Который работает.

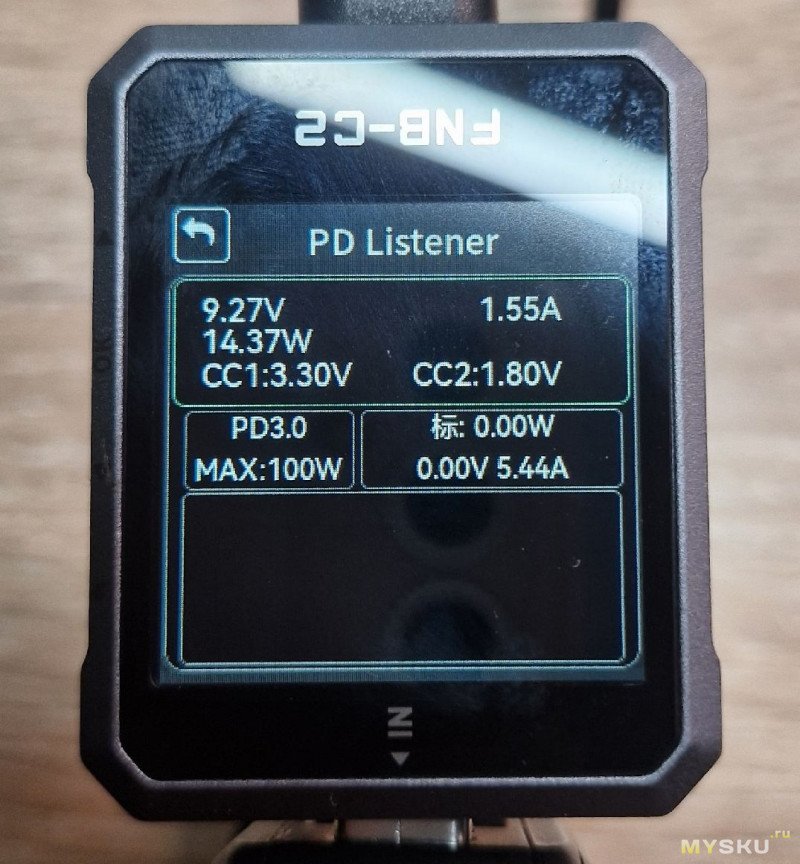

И PD опрос шин (который почему-то не работает):

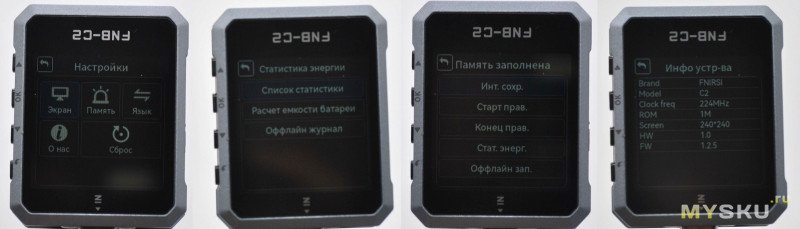

Настройки:
В памяти 10 ячеек для хранения данных по емкости.

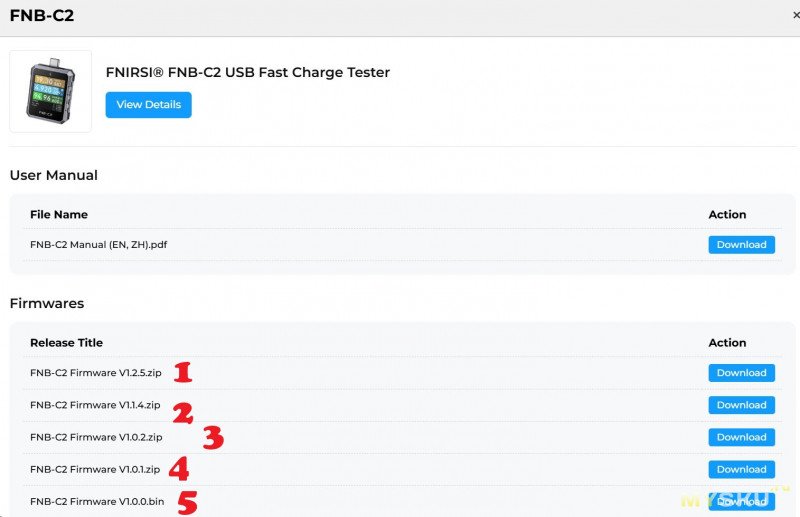

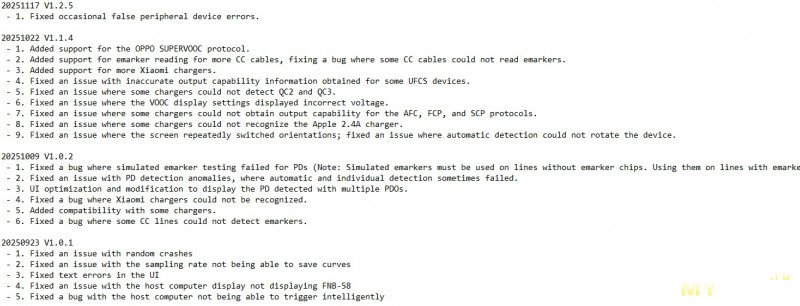

Новые прошивки

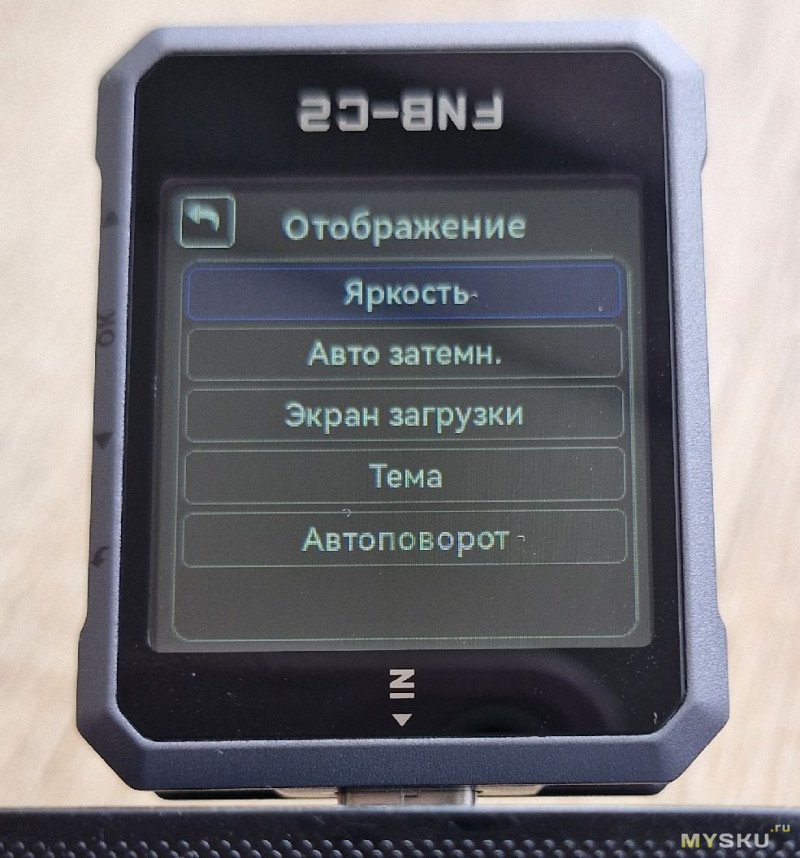

Для дисплея много настроек:
автоповорот можно отключить.

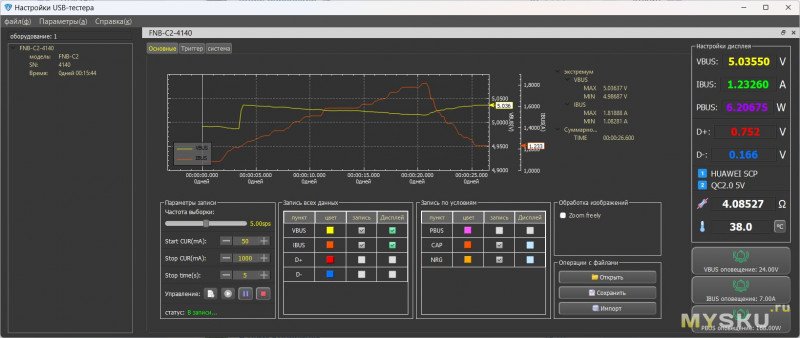

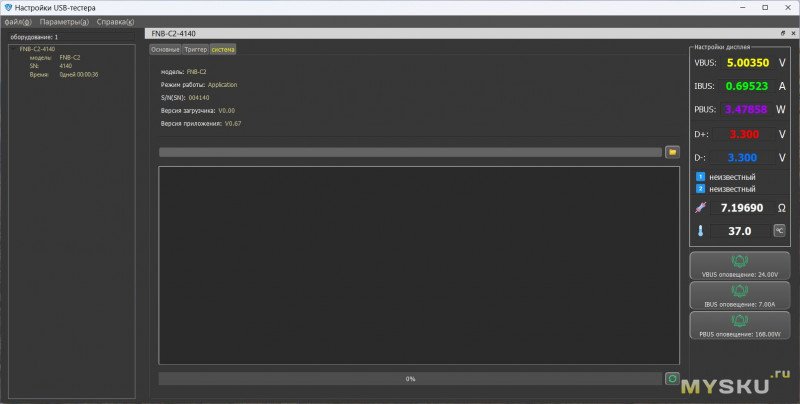

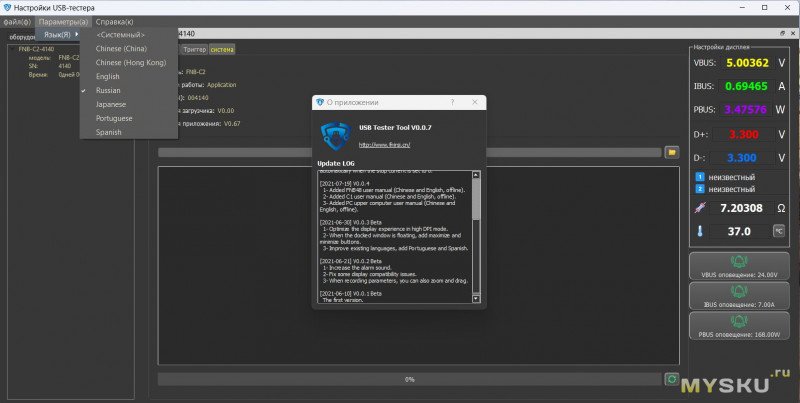

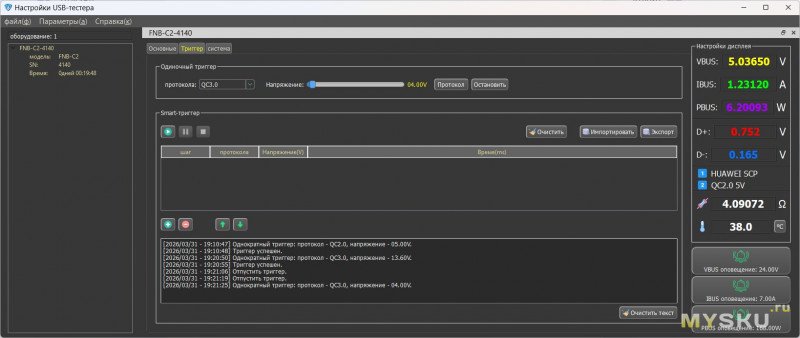

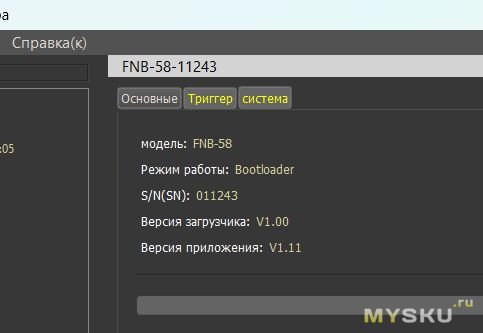

ПО на ПК
Работает по кабелю, драйвера не нужны, есть русский язык. Кнопки на тестере не блокируются.
Итог
USB тестер FNIRSI FNB-C2 построен на новой платформе с 20 битным АЦП, стал компактнее (в спичечный коробок поместятся 2 шт.), рассчитан для работы с зарядными устройствами (до 240 Вт PD 3.1), аккумуляторами, USB‑кабелями и источниками питания. Из плюсов: напряжение 50 В, ПК‑интеграция, осциллограф, эмуляция PD, считывание меток.
Но выявилась не самая высокая практичность в эксплуатации — мелкие кнопки и тусклый экран. Нет некоторых привычных функций вроде теста сопротивления кабеля (может в новых прошивках добавят).

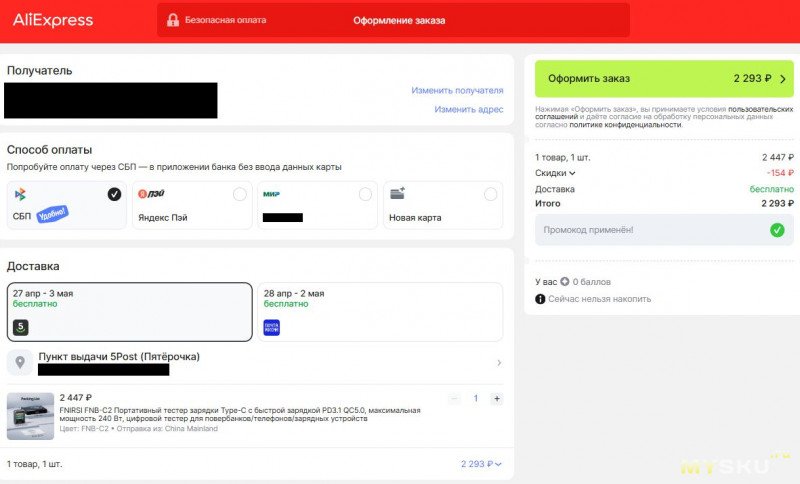

Для этого товара действует купон FNSCD299 (до 25.04.2026), цена с ним:
Отправка из Китая.
Спасибо за внимание. Удачных покупок!
