Миллиомметр VR452

Наверное самый дешевый измеритель внутреннего сопротивления батарей на переменном токе.

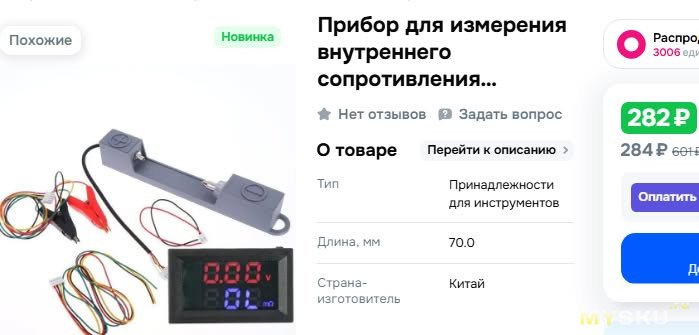

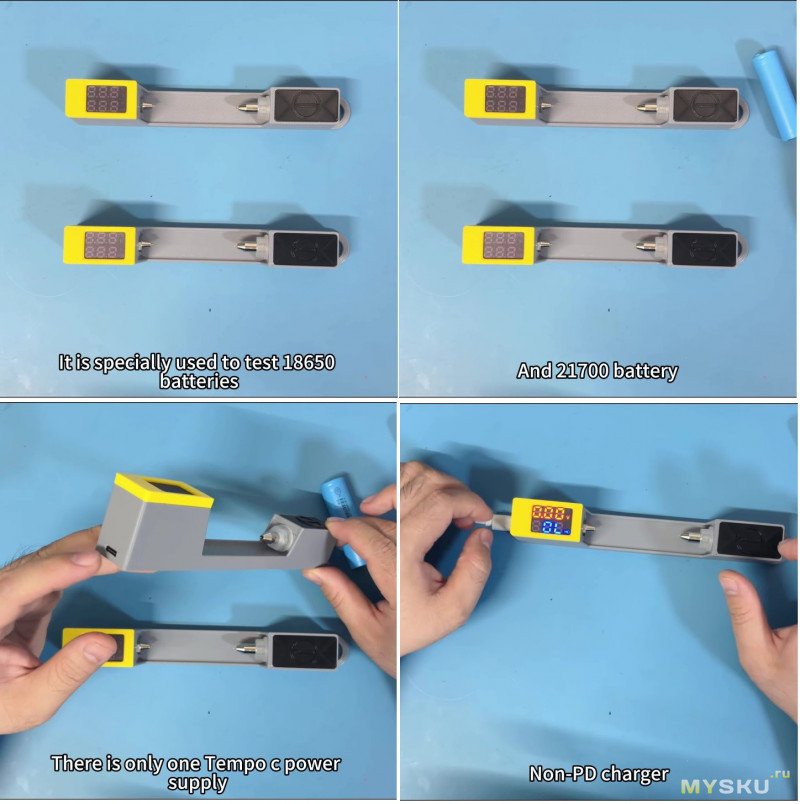

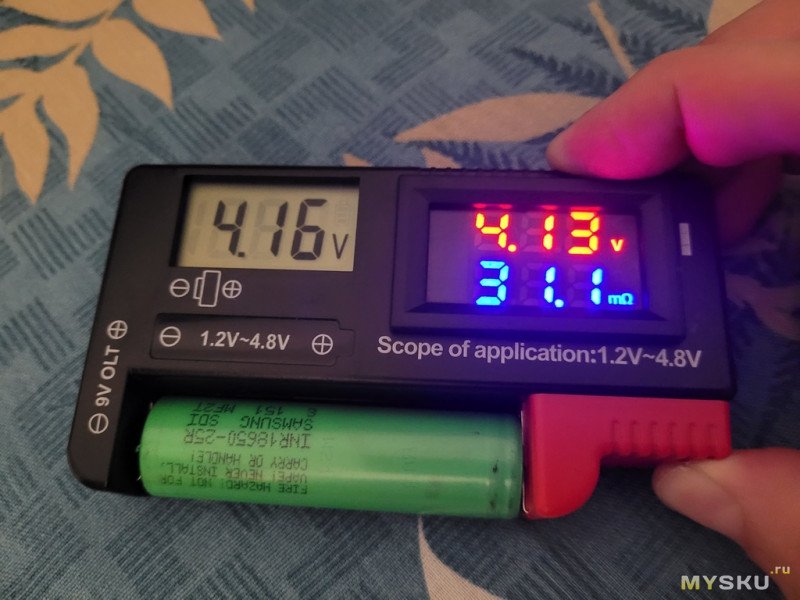

Для случаев, когда неохота тащить yr1035+, да и просто любопытно было посмотреть, что же из этого получилось. Тут сейчас чуть дешевле. Есть предложения с держателем под аккумуляторы например, дешевле не искал.

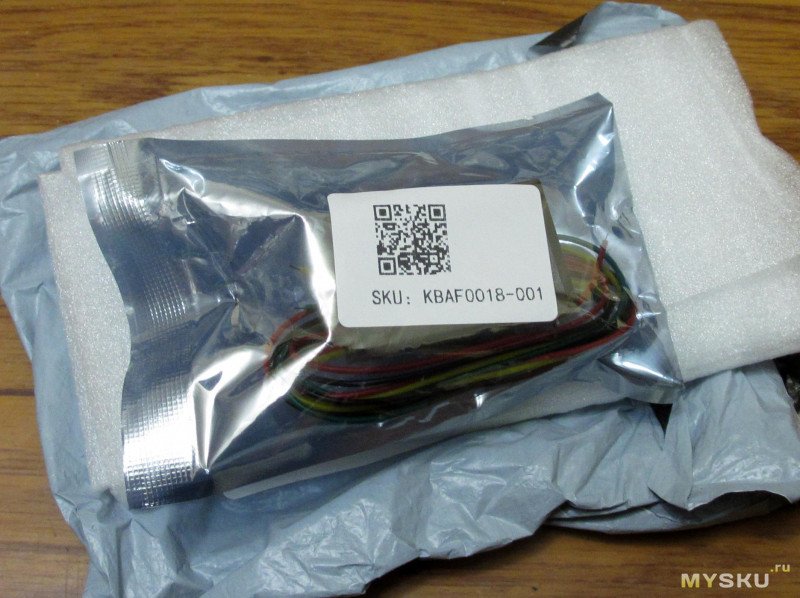

Упаковка со своей задачей справилась:

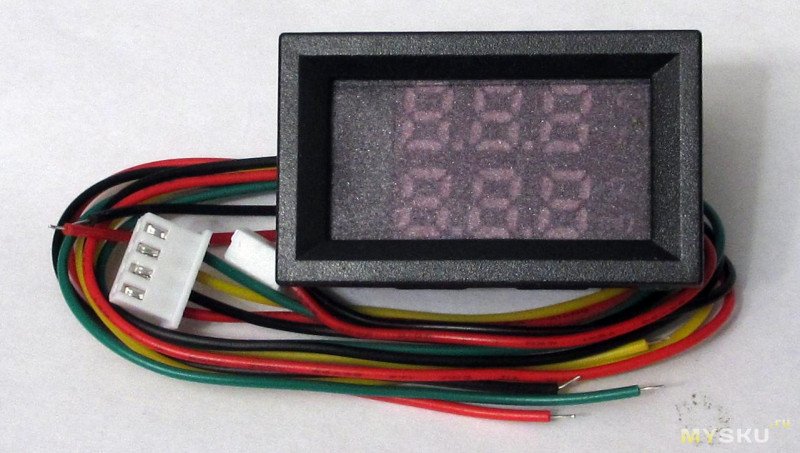

В комплекте сам измеритель и провода с разьемами, питания (14см) и измерительный (39см):
Заявлено:
Operating voltage: DC4~12V
Standby current: 8mA
Operating current: 10mA
Measurement method: 4-wire system, 1kHz AC signal
Voltage measurement range: DC0.00~45.0V
Internal resistance test range: 00.0 mOm-999 mOm, 1.00~2.00 Om
mOm and Om unit automatic switching display
Product size: 48*29*22mm

Из указанных мер предосторожности — не измерять источник питания.

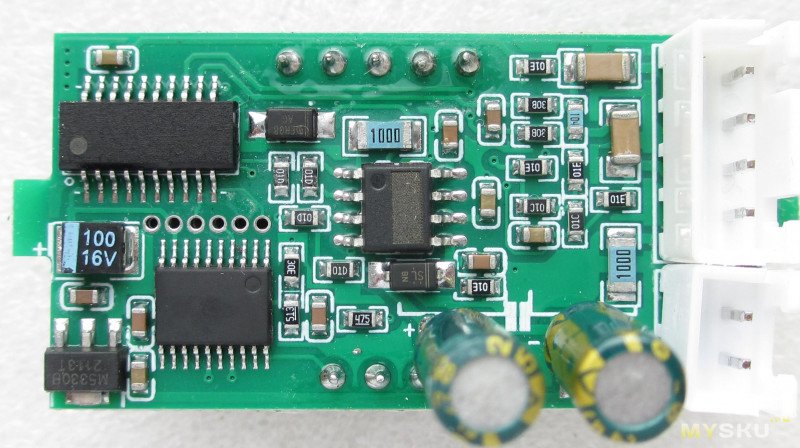

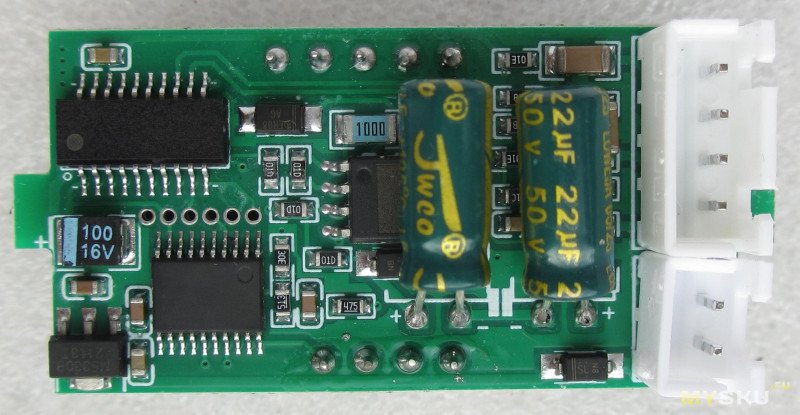

Плата, маркировка основных имс затерта или отсутствует, на 20ногой (мк?) смутно просматривается какие-то символы, но разобрать их не удалось, различимо заснять тоже, из очевидного — 3.0В стабилизатор M5330B, пара электролитов 22*50В, изображающих неполярный:Есть защита от переполюсовки питания — диод шоттки (1n5819) по "+" питания.

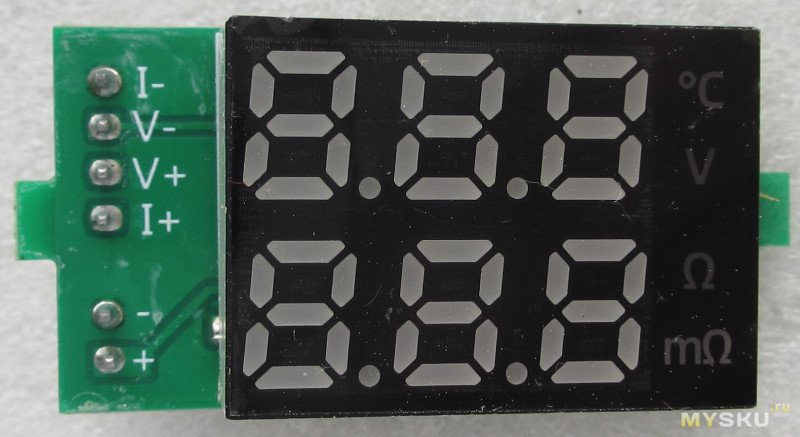

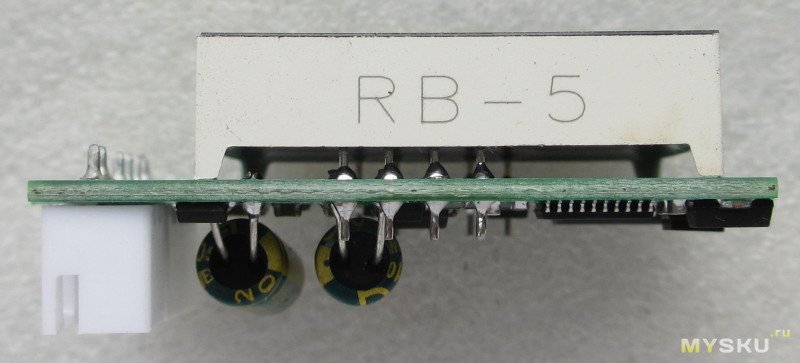

С лицевой стороны нет ничего, кроме индикатора (красный+синий, содержит 50 сегментов, включая 4 значка и подключен 9 выводами):

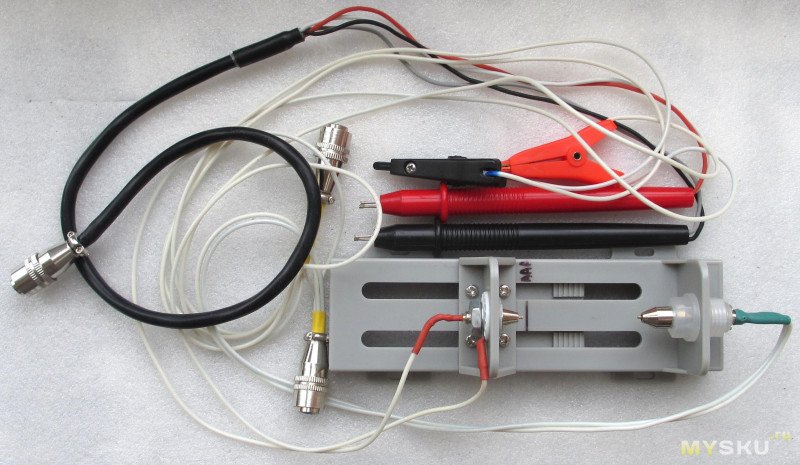

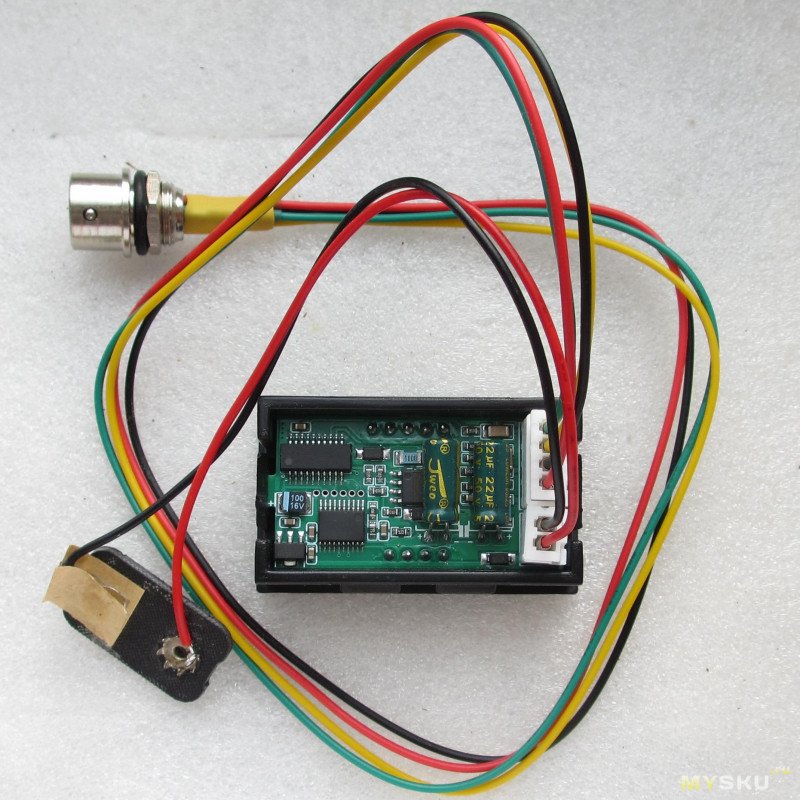

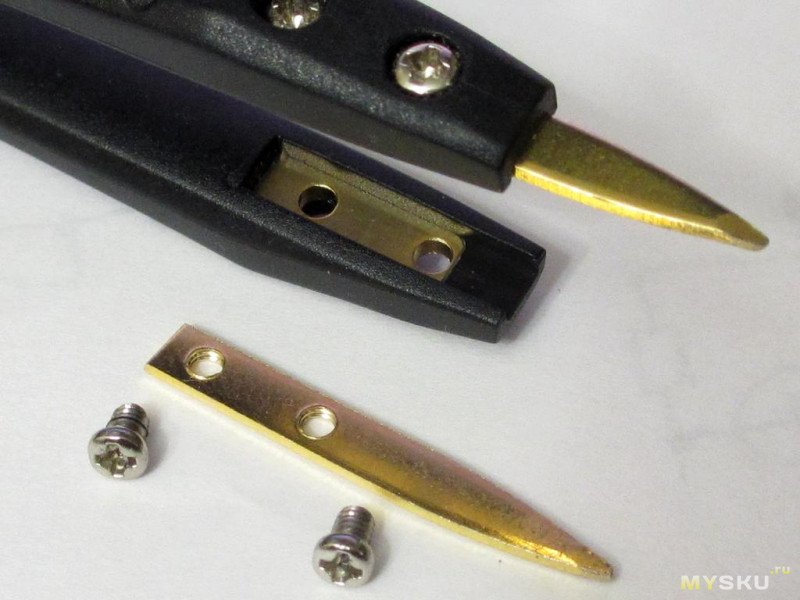

Для использования имеющихся щупов припаял разьем аналогичный yr1035+ — XS10/4pin:Такие щупы кельвина брать не стоит, из них все выскальзывает.

Распиновка измерительного разьема с цветом проводов:

1 - +I	red
2 - +V	black
3 - -V	yellow
4 - -I	green

Замер входного сопротивления между V+/V- показывает ~2МОм.

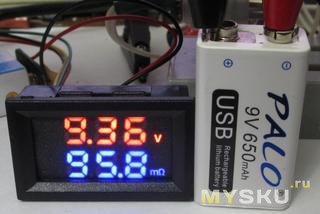

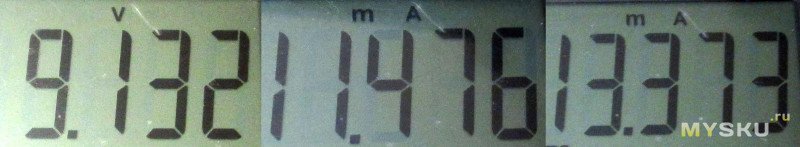

Включается с задержкой около секунды. Потребление при питании от кроноподобного аккумулятора ~9В, в простое и при измерении, слегка выше заявленного, ~11/13мА:
По питанию — включается от 3.6В, причем похоже есть контроль напряжения питания, на выходе стабилизатора положенные 3.0В присутствует уже с входных 3.3-3.4В, но даже если закоротить защитый диод, ниже 3.6В все равно не включается. Таким образом можно питать напрямую от одного литий-ионного аккумулятора, но использовать получится чуть больше половины емкости, хотя при токе ниже 15мА это врядли проблема.
Показания при питании от 9В (слева) и от 3.9В не отличаются:

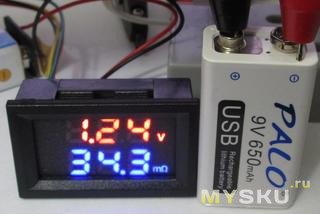

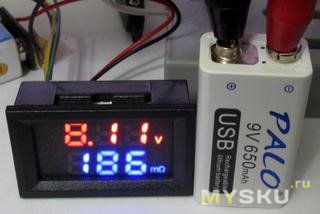

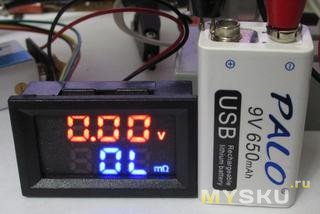

Поведение при частичном подключении странное — если подключены только V+/V- — ничего не показывает, т.е. как вольтметр не работает. Если подключены 3 контакта, кроме V- или кроме V+ — показывает ерунду, причем разную:

Полное подключение

отключен V+

отключен V-

все прочие варианты

Форма сигнала при замерах, в сравнении с YR1035+ (справа), при замере резистора 2 Ом:Без обьекта измерения:Частота отклоняется на пару процентов и синусоидой не пахнет, но ток действительно переменный.

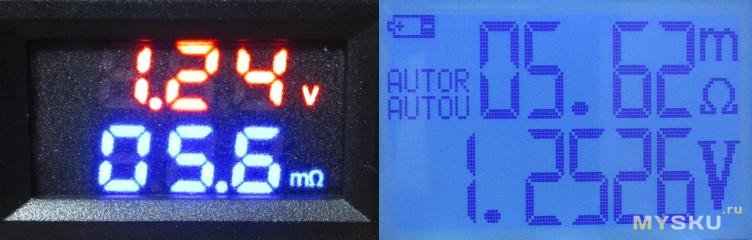

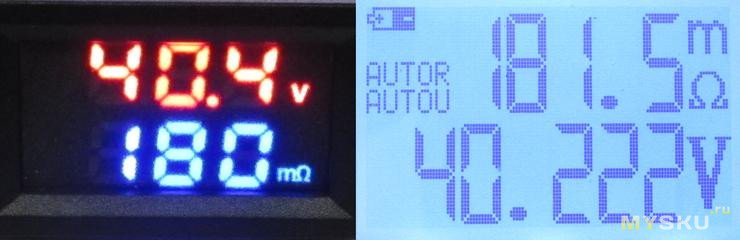

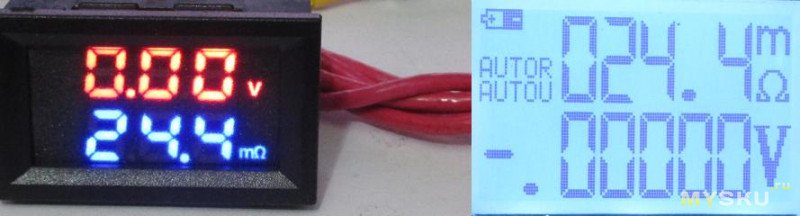

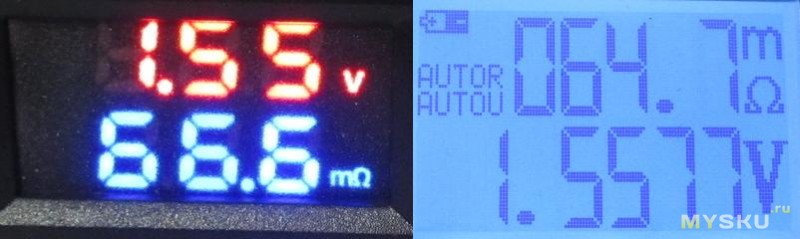

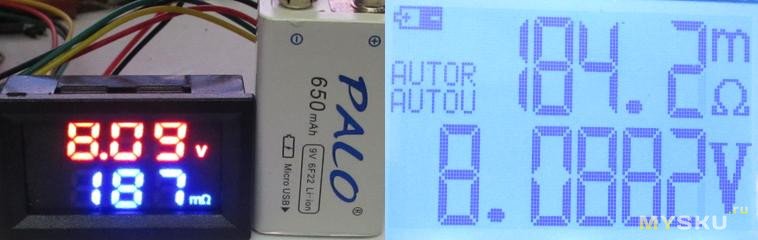

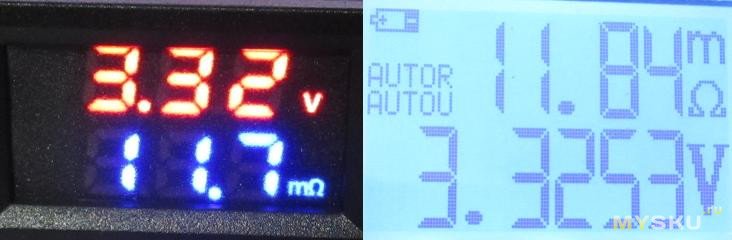

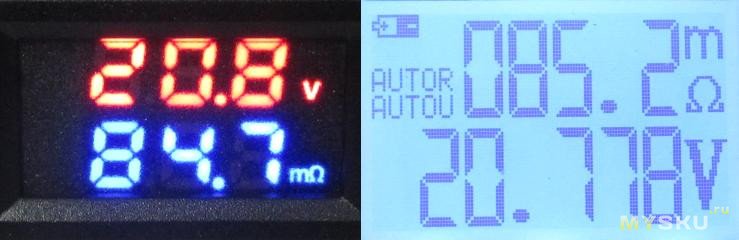

Замеры разного вида батарей и элементов:

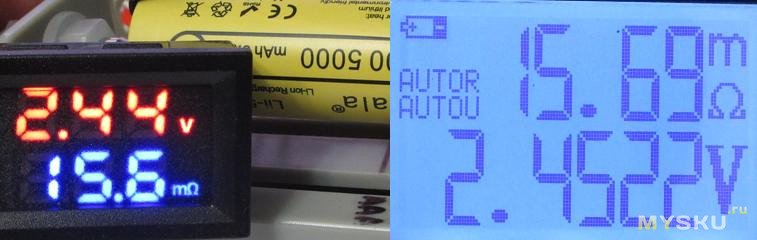

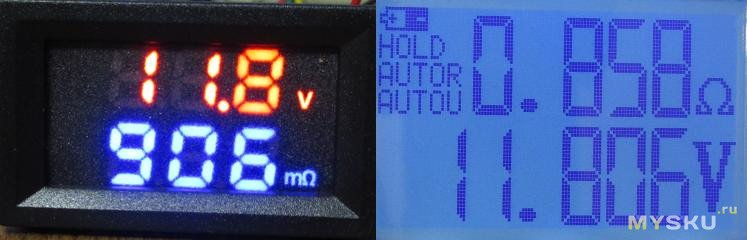

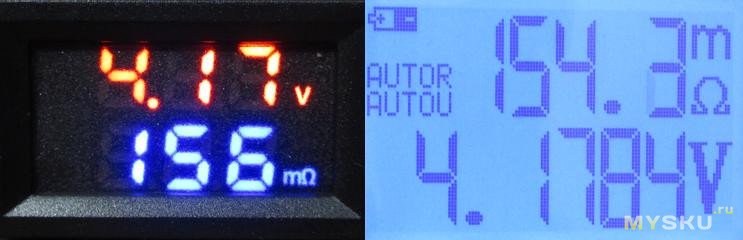

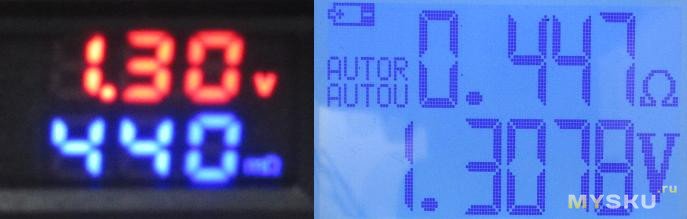

уставший AAA/NiMhсвежий LR6HR20(D,373)/NiMh32700/LiFePo414500/li-ion21700/li-ionкроноподобный 2s/li-ionмакитаподобный 5s2p/li-ion10s2p/li-ionуставший 3s li-ion, единственное сильное отклонение

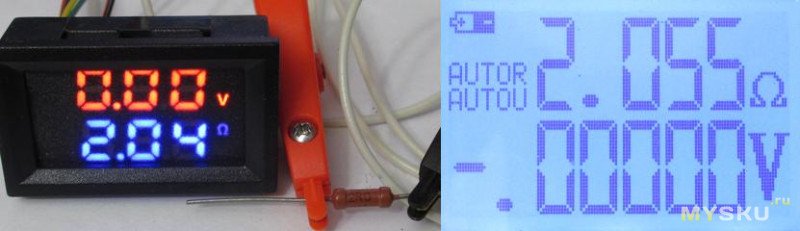

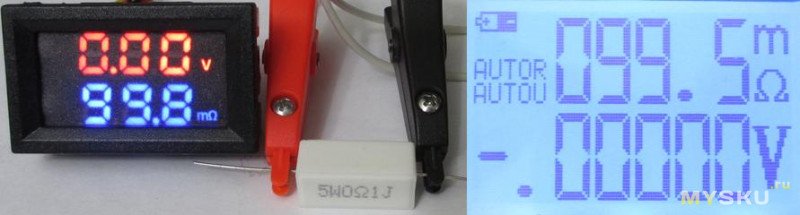

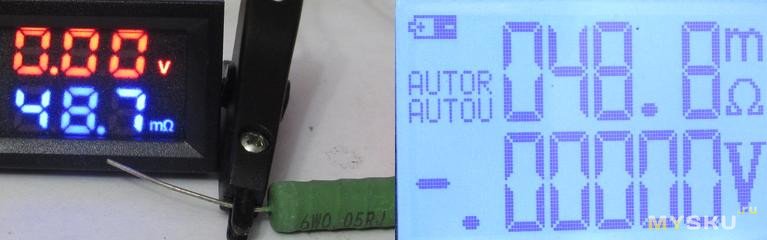

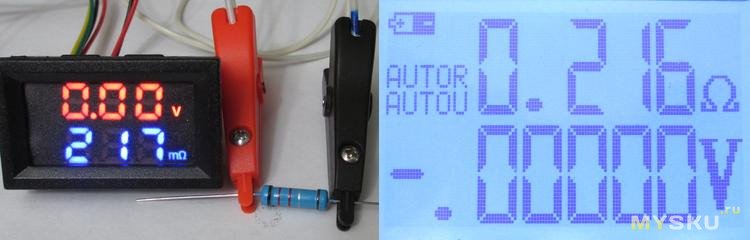

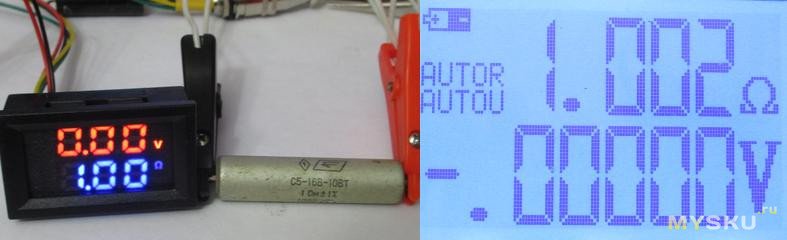

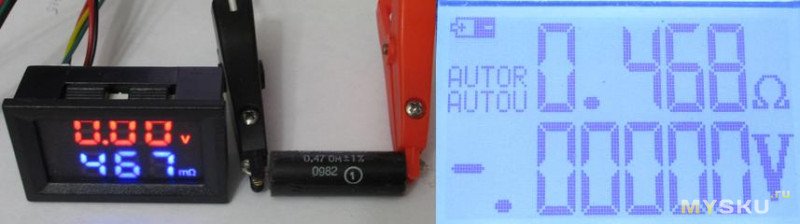

Резисторы:Чуть выше 2.0 Ом демонстрирует «OL».

Разное:

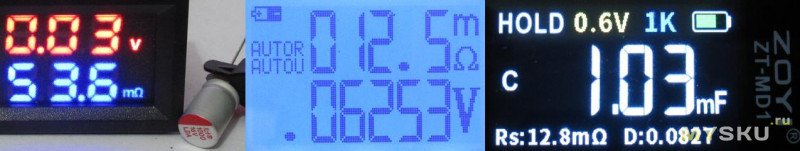

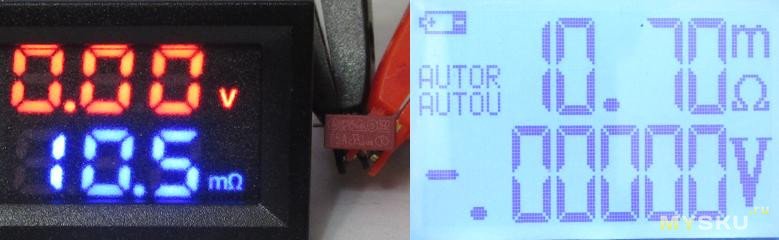

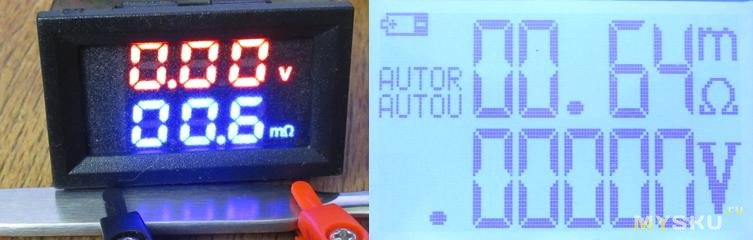

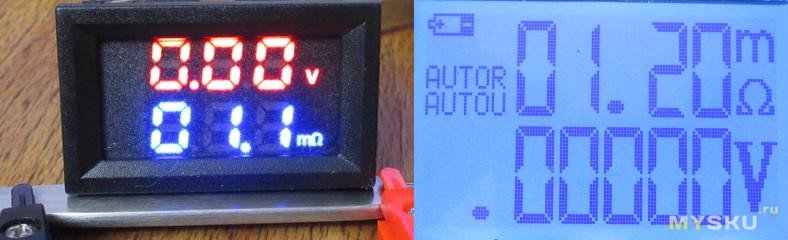

Участок скальпеля:Небольшой моток проводаПредохранитель 392ой на 5АТвердотельный конденсатор 1000*16, тут все не похоже, хотя yr1035+ и md1 между собой солидарны.
В целом как продвинутый индикатор состояния батарей использовать можно, показания похожи на yr1035+. Но речь о сравнительно мощных батарейках, какие-нить cr2032 лежат за пределами его возможностей.
