Внешняя камера видеонаблюдения QD4-C, APP V380, 4G, три объектива, с неожиданным краш тестом

В наше неспокойное время без видеонаблюдения никуда. На рынке куча производителей и брендов на разный ценовой диапазон. Мне необходима была камера для дачи, для удаленного контроля за большой территорией за разумную цену, не WI-FI, а 4G, простота установки и подключение без специалистов. Выбор пал на QD4-C, работающую с приложением V380, которое обеспечивает удаленное управление, двухстороннюю связь, просмотр и настройку камеры.

Характеристики с сайта

Модель: QD4-C
Версия: 4G-Wifi
APP: V380-Pro
Пиксель: 6 МП
Структура системы: встраиваемая операционная система Linux, архитектура чипа ARM
Датчик: 1/4.6" Прогрессивная сканирующая CMOS (SC1346*3)
Объектив: 3×4ММ Видео
Стандарт сжатия: H.265/15FPS
Частота кадров: 12fps
Настройки изображения: Поддержка переворота изображения
Аудио интерфейс: Оснащен 1 микрофоном и 1 динамиком
Ночное видение: инфракрасный: 10-15 м (в зависимости от окружающей среды)
Место установки: внутри/снаружи

Упаковка

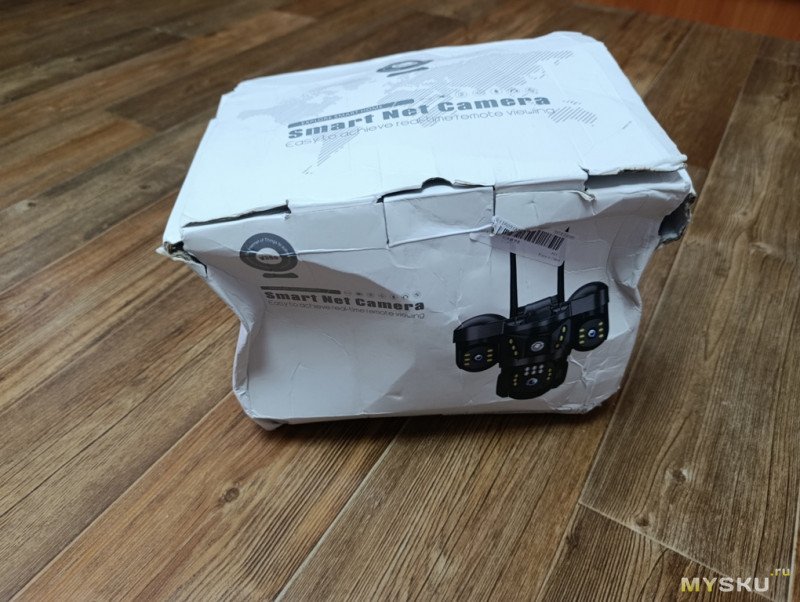

При получении на Почте России мне выдали ком в целлофане. Я расстроился и приготовился к оформлению претензии к доставщику. Вскрыв коробку и осмотрев внутреннее содержимое я был удивлен, ничего не было сломано, корпус камеры, антенны и подвижные части целы и плавно двигаются. Спасло «гнездо» из вспененной подложки в которое была уложена камера и крепкий пластик. Краш тест камера однозначно прошла.


На коробке особой информации нет, только общее название изделия и куар код приложения V380

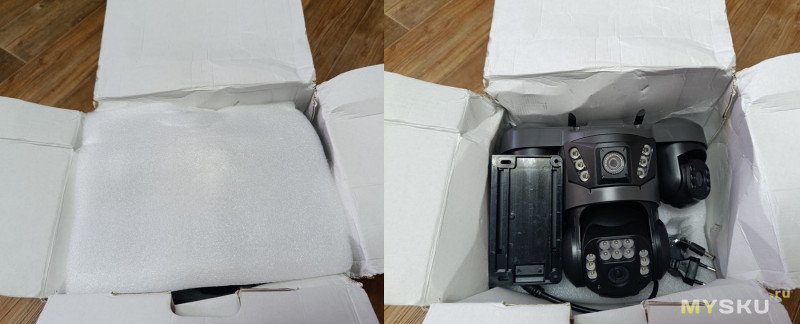

Спасительное гнездо.

Комплектация

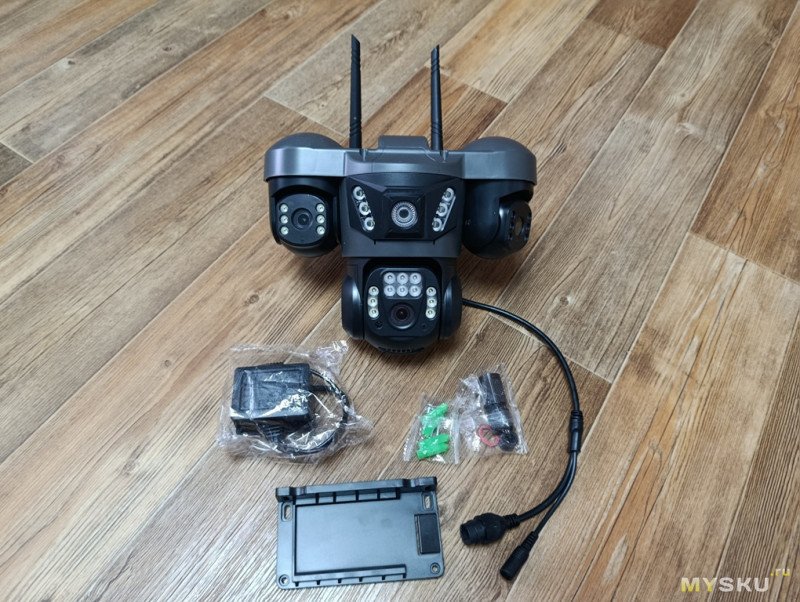

В комплект входит «трёхглавая» камера, блок питания AC110-220/DC12 В, крепежная площадка, крепежные саморезы с дюбелями и ответная часть на разъем сетевого кабеля.

Внешний вид

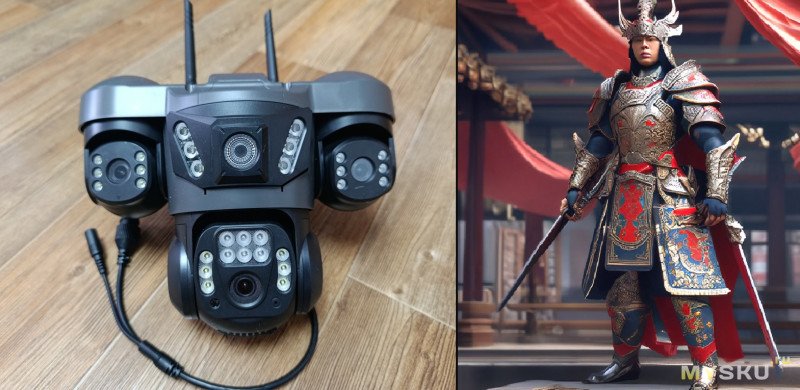

При распаковке я сразу подумал что камера похожа на робота или на старинного китайского воина в доспехах. Аутентичной картинки не нашел, все забито нейро картинками, но что-то подобное. Значит воин из Поднебесной встанет на защиту моего имущества.


Боковые камеры с совмещенной — ИК и обычной подсветкой, не управляемые, поворачиваются в двух плоскостях вручную, горизонталь 180`и вертикаль 90`. Внутренняя фиксация положения есть с ощутимыми щелчками. Характеристик на объективах нет. Между ними расположен блок подсветки с фиксированным датчиком движения, довольно чутким.

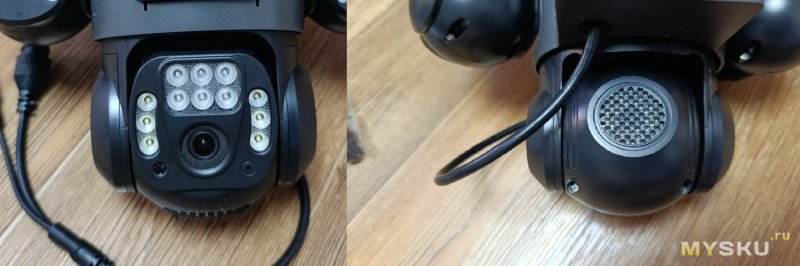

Нижний блок камеры PTZ, управляемый дистанционно, поворотный, на примерно 340` по горизонтали и 100` по вертикали. На лицевой части камера с раздельными блоками подсветки, ИК и обычными диодами. Камера без данных. Есть микрофон (завязан на режим тревоги по звуку, как выяснилось) и датчик освещенности. С обратной стороны расположен динамик обратной связи и информирования о подключении и режимах на английском.

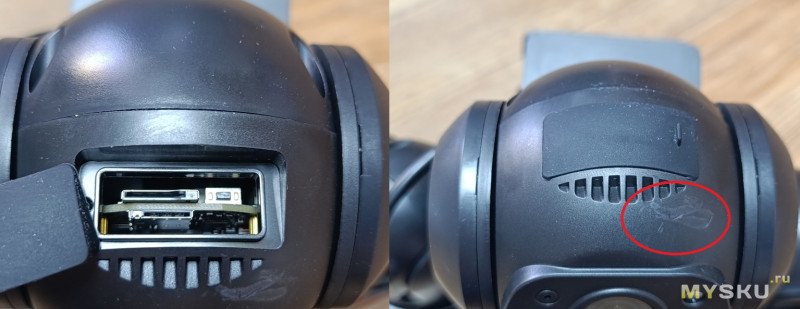

Снизу управляемой сферы расположено окно доступа, с силиконовой заглушкой, к слотам: nano Sim, карты памяти microSD и кнопке перезагрузки. Есть небольшое повреждение пластика или при доставке, или такое литье пластика.

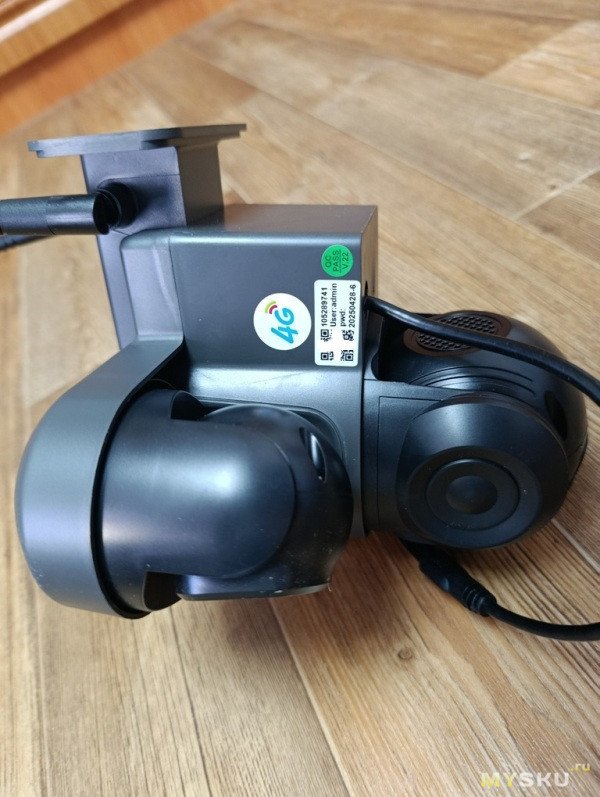

На боковой стенке основания камеры опять же куар код для считывания и подключения через приложение V380 и знак 4G, тип камеры.

Штатные разъемы: rj-45 и питания 5.5x2.1мм


У камеры две поворотных антенны: если смотреть сзади, правая антенна 4G, левая — раздача Wi-Fi. У камеры секретный пароль Wi-Fi по умолчанию «123456789» и любой может к ней подключиться и израсходовать ваш интернет-трафик. В отзывах пишут, что пароль изменить нельзя, изменить его можно и нужно:

• Подключаемся смартфоном или ноутбуком к Wi-Fi камеры: имя сети MIFI_**** (вместо звёздочек будут буквы и цифры), пароль 123456789.
• Запускаем браузер и заходим по адресу 192.168.100.1, появляется окно ввода пароля, вводим admin и попадаем в интерфейс встроенного роутера.
• Нажимаем «Wi-Fi Setings», попадаем на экран настроек Wi-Fi, меняем там пароль и нажимаем «Apply».

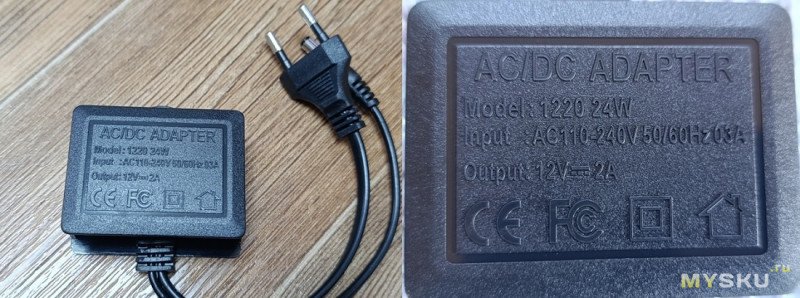

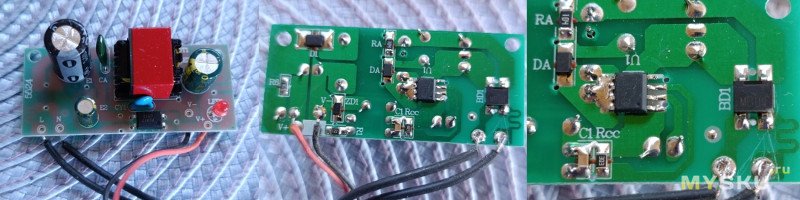

Блок питания простейший, пайка далека от просто хорошей, но работает.

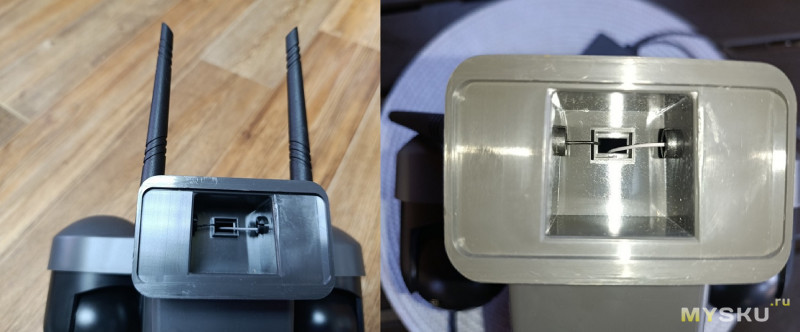

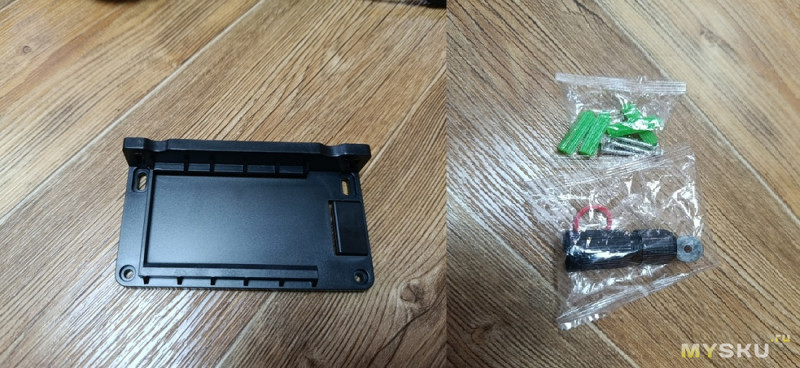

Крепежная площадка с фиксатором и комплектная мелочёвка.

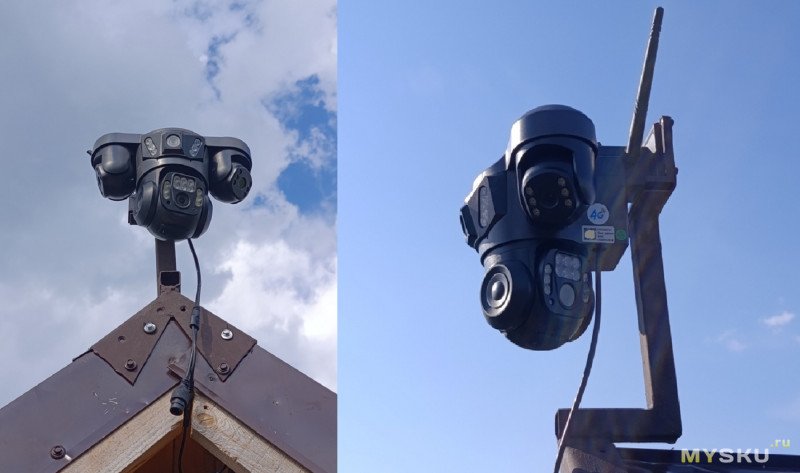

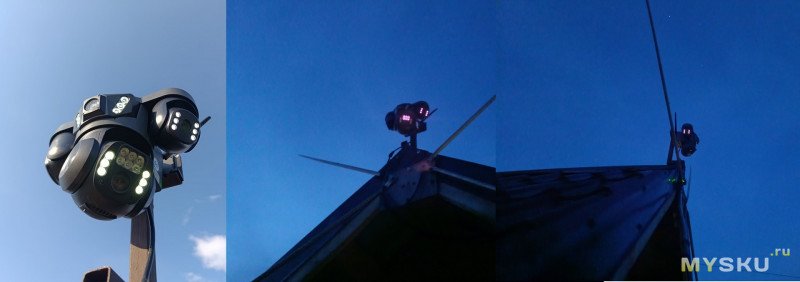

Камеру я установил на край конька крыши, потратил примерно пару часов на стойку и установку. Сварил специально такую стойку для обеспечения широкого угла поворота обзорной управляемой камеры, на алюминиевые заклепки прикрепил комплектную крепежную площадку и просто вставил корпус камеры на место, до щелчка. Вид с включенной, программно, белой подсветкой, днем и постоянно горящей ИК подсветкой, в сумерках. Неудачно переместил теле антенну под камеру, на ней любят сидеть местные сороки и ночью дает засвет в камеру, от ИК подсветки, светлый металл. Нужно будет убирать в другое место. Плохой опыт тоже опыт.

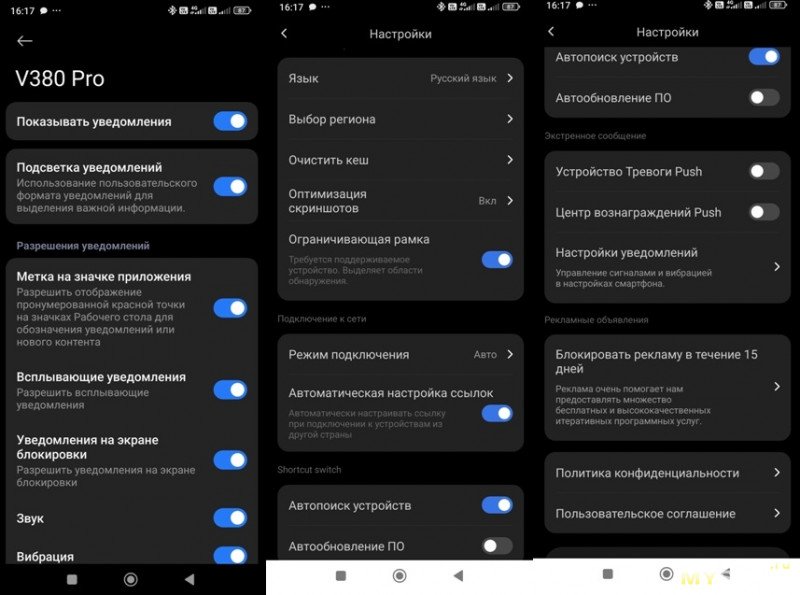

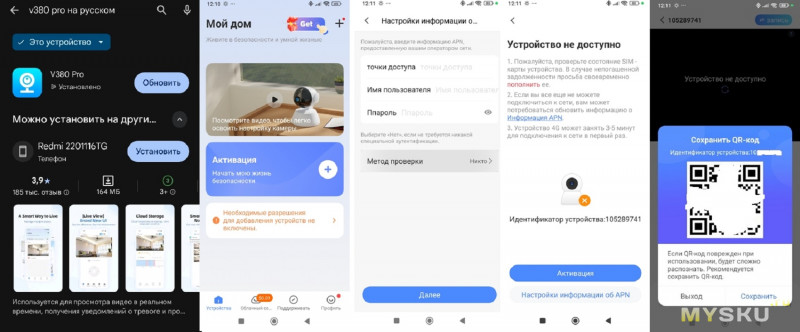

Приложение V380PRO можно найти на маркете или загрузить по куар коду с коробки. После установки проводится первоначальная настройка приложения и поиск сопряженных камер, которые должны быть включены в сеть 220В и с вставленной сим картой (иначе выдает ошибку). Вот здесь нам и понадобится куар код с корпуса камеры. Его нужно сохранить если позже придется пере подключать камеру.

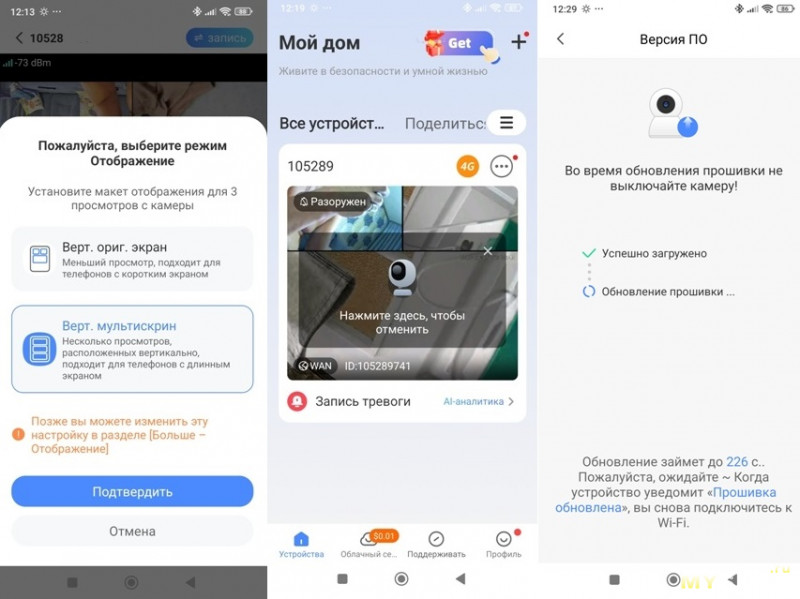

После сопряжения по куар коду приложение предлагает выбрать раскладку экранов камер и после подтверждения ищет, и находит обновление для камеры, устанавливаем. Кстати при каждом запуске приложения оно предлагает обновление себя любимого, но прочитав отзывы о приложении я решил этого не делать никогда, пока нормально работает. Пишут что начинает тупить или вообще не видит камеру.

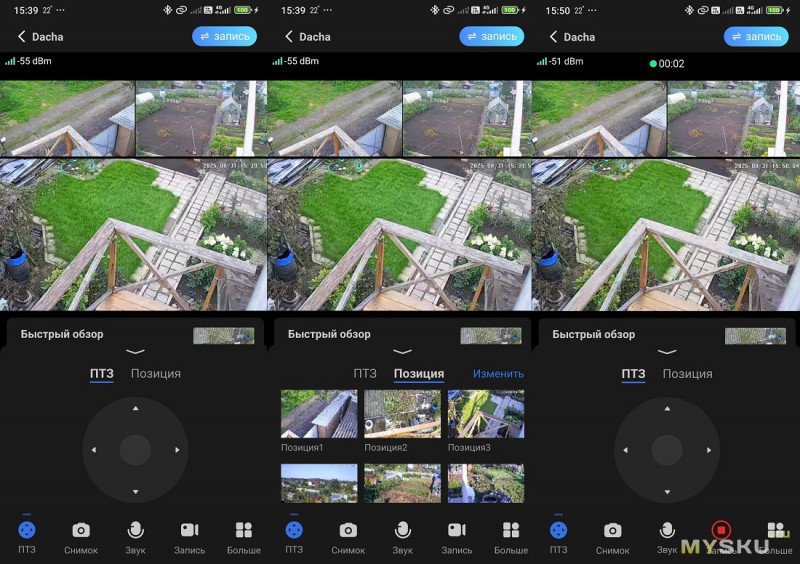

Для быстрого просмотра и настройки камер нажимаем белый треугольник на экране камер. Внизу появляются значки:
— ПТЗ, управление поворотной камерой
— Позиция, выбор 6-ти контрольных точек просмотра управляемой камеры
— Снимок, всех экранов камер, при первом разе предлагается выбор типа снимка
— Звук, удерживая значок активируется микрофон двухсторонней связи
— Запись, (видео) трех камер одновременно
— Больше (другие настройки)

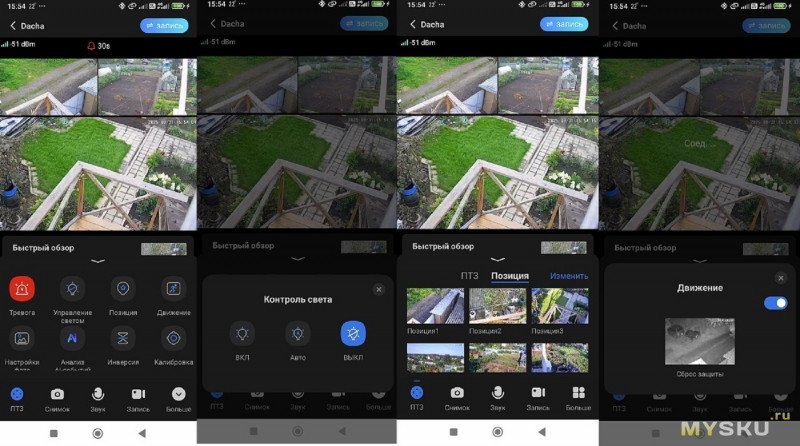

В других настройках:
— Тревога, включение звуковой тревоги на 30 сек., зашита в прошивке, англ. голос (или любой свой записанный звук, голос, без звука файл)
— Управление светом, управление белой подсветкой
— Позиция, управление контрольными точками управляемой камеры
— Движение, вкл/выкл постоянного контроля движения в кадре, видит и пишет даже мошек ночью вблизи от камеры и ветки дерева в пяти метрах, одновременно придет уведомление в приложение о событии


— Настройки фото, параметры снимка экрана
— Анализ событий, подключение недорогого плана($2.99) в облаке по стороннему анализу происходящего на 1 мес. или более
— Инверсия, переворот отображаемой картинки при креплении камеры «вверх ногами»
— Калибровка, авто прогон управляемой камеры по горизонтали/ вертикали
— Отображение, раскладка экранов камер


Пробуем подключить облако на минимальных затратах. Расценки разные.

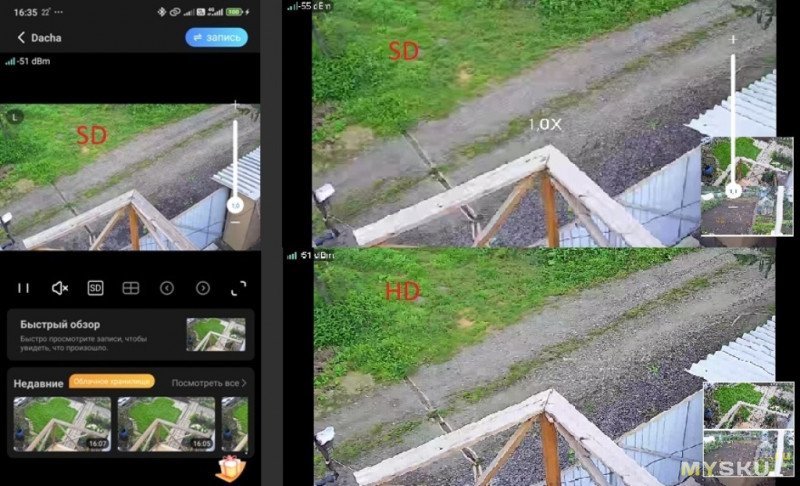

Управляемая камера и боковые могут снимать фото и видео в SD или HD качестве, с 10кратным цифровым зумом.
Двойной тап по экрану нужной камеры вызывает отображение только экрана выбранной камеры с доступным меню управления внизу экрана. Поворот экрана телефона поддерживается.
Левая камера.

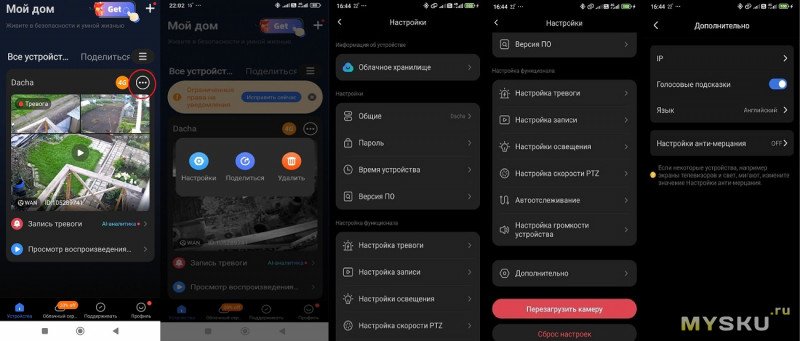

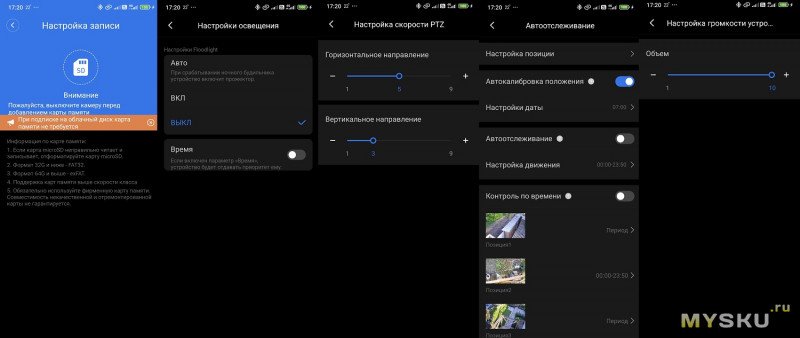

При запущенном приложении и не запущенной онлайн камере жмем три точки справа над экранами и попадаем в основные настройки приложения и камер, можно прописать вручную IP адрес. Настройки для камер индивидуальны и что то навязывать я не буду. Регулировки чувствительности датчика движения в приложении нет, все завязано на стороннюю аналитику, которая работает, хоть и со странными комментариями к событиям.

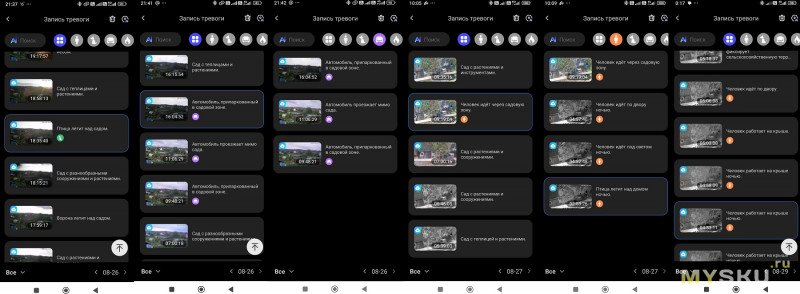

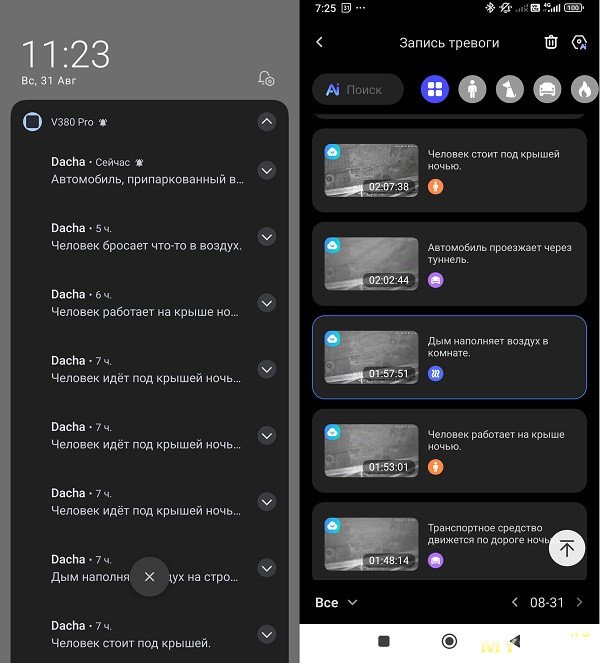

Вот так выглядит список событий в приложении, общий и с фильтром: машина, человек, животные-птицы, дым и тд.

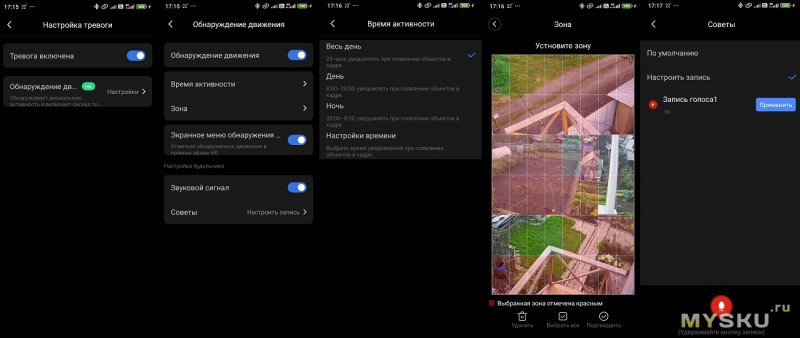

— Настройки тревоги, можно включить без облака, будет вестись запись событий на карту памяти, с дальнейшим просмотром
— Обнаружение движения, запись в облако работает только с подключенным и оплаченным облаком, позволяет настроить период наблюдения, зоны предпочтительного наблюдения(красные прямоугольники на экранах камер), записать звук серены или голос звучащий при тревоге. Есть подозрение, что встроенный микрофон тоже завязан на режим записи по тревоге (в настройках не нашел такого), потому что всегда на записи сначала слышу, а потом уже вижу «тревожный» объект (машина, человек, собака и даже птицы в полете) на всем протяжении движения в кадре, а не когда уже выходит из кадра.


Карты памяти поддерживаются Fat-32 и exFat больше 64Гб с высоким классом скорости. Автокалибровку включил для своевременного выявления неисправности управляемой камеры. Автоотслеживание отключил, а то гоняясь за мушками и ветками у камеры «голова открутиться», а недалеко и зима, танцующих снежинок будет вообще тьма и тьма.


Первая часть видео, как говорится проба пера при установке и настройке камеры. Вторая часть видео, углы обзора поворотной управляемой камеры(может смотреть себе практически «за спину» и под «ноги»). Вертикальная раскладка так как три камеры одновременно пишут на карту памяти. Запись звука выключена. Облако не подключено.


Смонтированные в клип короткие ролики с моментами обнаружения движения (машины, собаки, дождь, птицы, люди)


Записанные ролики: в сумерках вечером, ночью, ночью в ливень, рано утром.


С купоном BGRUCP6MP камера 4G $36.99, версия WiFi $32.99

Такая камера станет хорошим и недорогим решением там, где есть интернет и хватит единственной камеры, о трех головах, для удаленного контроля и присмотра за большой территорией. Запись звука, ночное видение, 10 кратный цифровой зум, запись на карту памяти, работа с облаком и приложением — все есть. С неё можно собрать беспроводное видеонаблюдение с несколькими камерами (остальные камеры могут быть только Wi-Fi и они будут подключаться к этой камере, как к роутеру) или систему видеонаблюдения с внешним регистратором, подключив к нему по Wi-Fi эту и другие камеры, а источником интернета будет сама камера. Раздаваемый Wi-Fi, при хорошем 4G, может пригодиться для умных устройств: автоматики, сигнализации, термометров и т.д.
