В моих руках неоднократно были зарядки с модулями для беспроводной (индукционной) передачи энергии. Но чем тестировать? Пару раз покупал приёмники, дёшево, по 1.5-2$. Но это был неудачный опыт раз и два.
Зарядок накопилось много. Решил что далее тянуть уже некуда. Теперь благодаря магазину Banggood читатели муськи смогут получать более точные результаты прожарок от Зерновоза. Суть гаджета указана в названии топика. Тестер многофункционален, поддерживает разные протоколы и мощности.
Рассчитано на неподготовленного читателя. Но в любом случае приглашаются все заинтересованные.
Структура обзора:
Характеристики — Упаковка и комплект — Разборка — Функционал (кратко). Некоторые испытания — Выводы
Количество знаков: ~ 10 300 Время чтения: ~ 9-10 минут

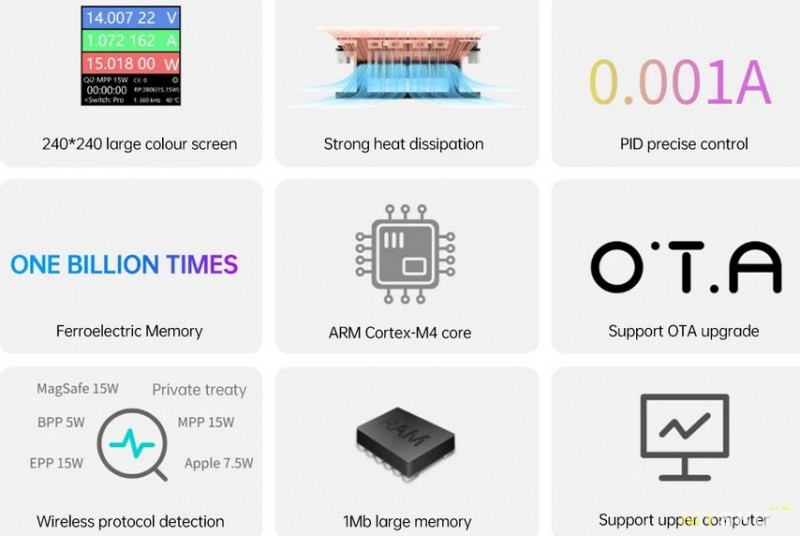

Характеристики
Модель: WPX-0001A Wireless Charging Tester Power Meter Multi-Protocol
Вес хх г Размер 68.6 х 32.5 мм
экран 1.54", 240×240, 262K
Измеряемое напряжение: 1.8–32 В
Измеряемый ток: 0–5 А
Измеряемая мощность: 50 Вт (внешняя нагрузка)
Максимальная рабочая температура 150 °C
Память: 1 МБ
Sampling frequency: 2.4 МГц
⚡ Поддержка основных протоколов: BPP, EPP, MPP (Qi2/Qi2.2) ⚡ Поддержка частных протоколов: Qi1.2.4 / Qi1.3.3 / Qi2.0 / Qi2.2, а также Apple MagSafe, Samsung, MI, Huawei ⚡ Отображение в реальном времени: CE (Control Error), RPP (Received Power Packet), FRE (Frequency / Working Frequency), т.е. контроль точности, фактической мощности, рабочей частоты ⚡ Протокольные триггеры ⚡ Стандартная катушка протокола Qi2
Интерфейс Type-C:
➽ питание
➽ обновление прошивки устройства (OTA)
➽ работа с ПО на ПК
》Точное измерение напряжения, тока и мощности, заявлено до ±0,5%
》Встроенный высокоточный АЦП 20-bit/16-bit
》Скорость опроса до 1k/s (с цифровой фильтрацией)
Расширенные возможности
Поддержка внешнего NTC (датчика температуры)
Поддержка программирования частных протоколов через ПО
HID-интерфейс
Не требует драйверов
Открытый API
Защита и безопасность
Защита от перегрева, перегрузки по току, перенапряжения и короткого замыкания
Гарантия безопасности прибора и тестируемых устройств
⚡ Внимание: в инструкции указано, что нужен источник питания 5В 3А, но по факту с работающим вентилятором собственное потребление не превышает 5В 1А (мои тесты).
Упаковка и комплект

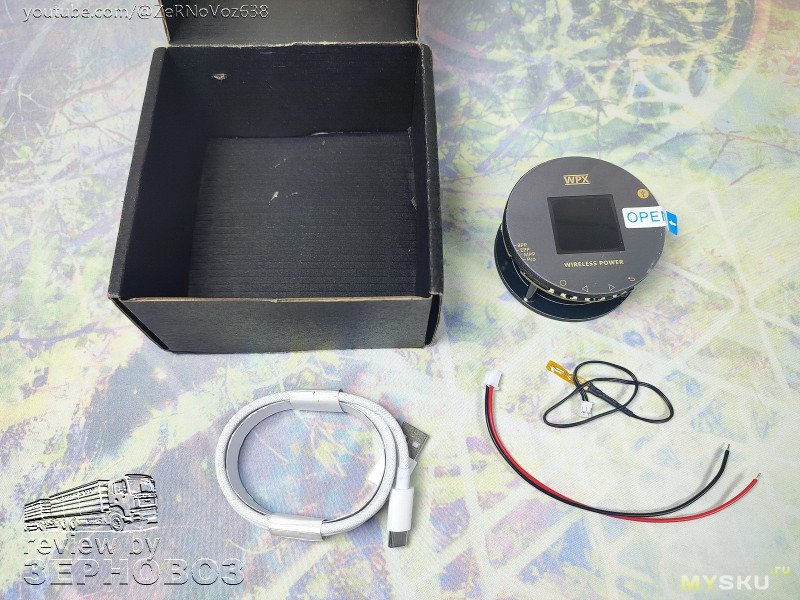

Чёрная коробка. Пенку недоложили (а быть должна), хороший кабель, термощуп, кабель подключения внешней нагрузки

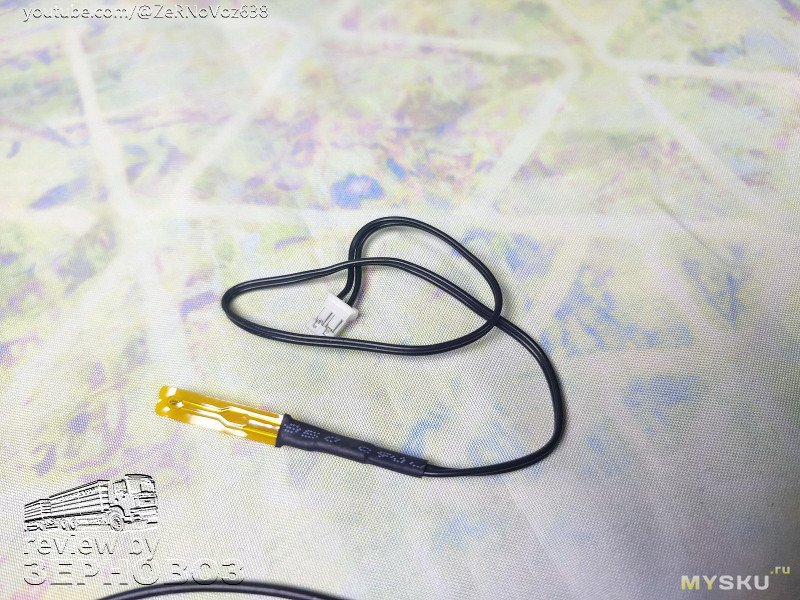

термощуп

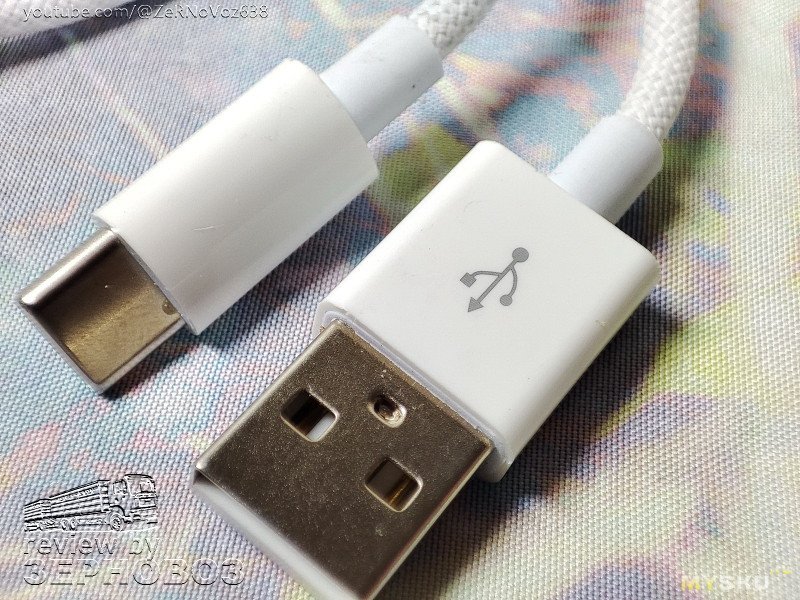

кабель для компа хороший, плетение как у базеусов, а разъёмы как у раннего орико

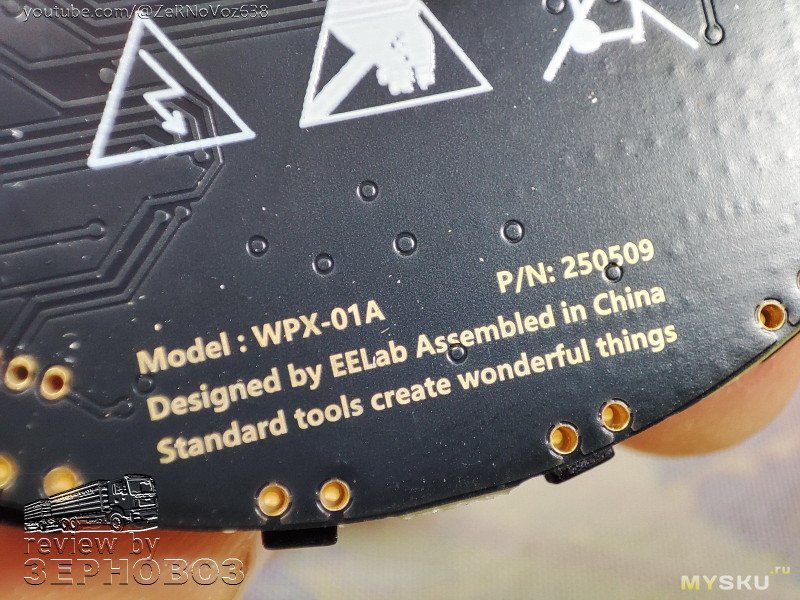

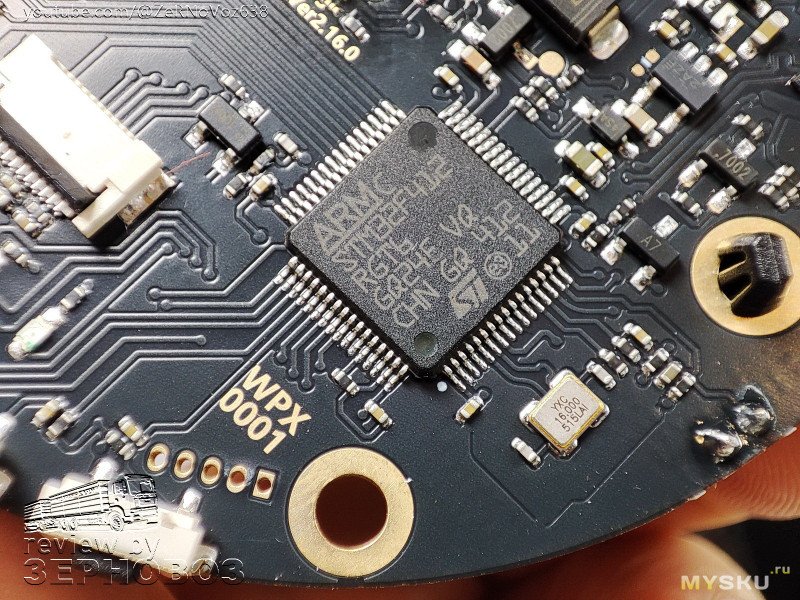

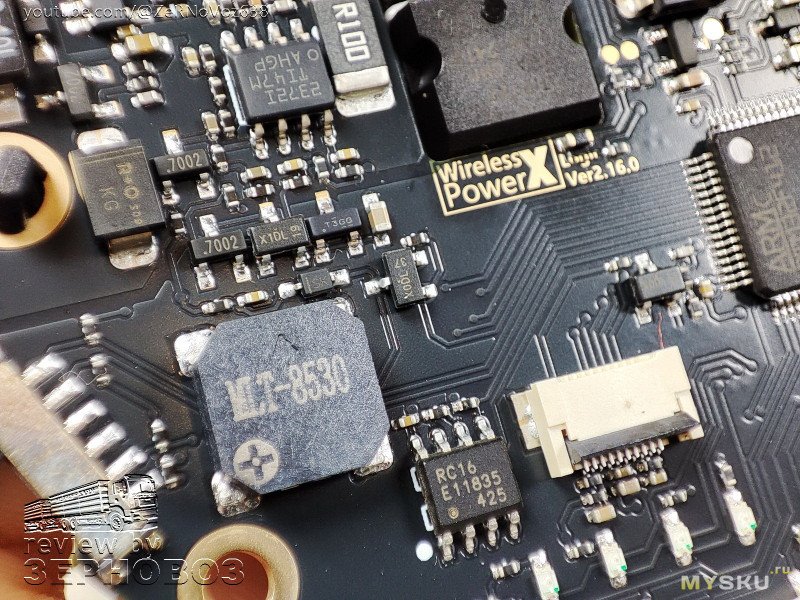

Разборка

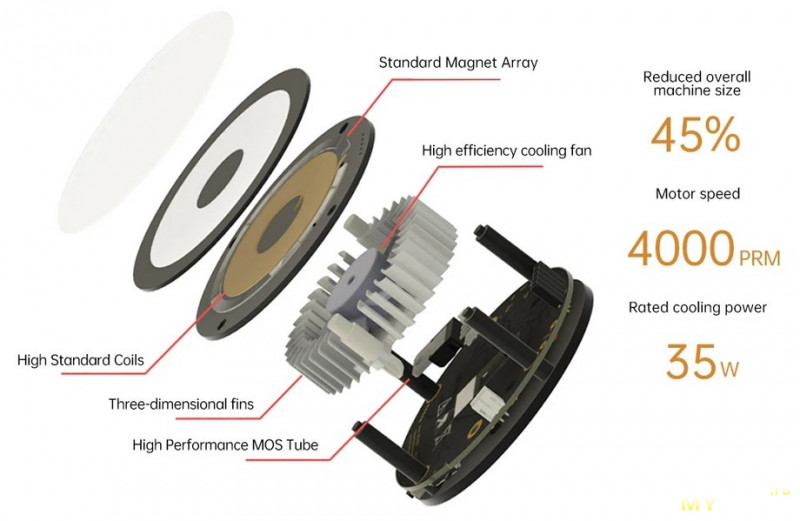

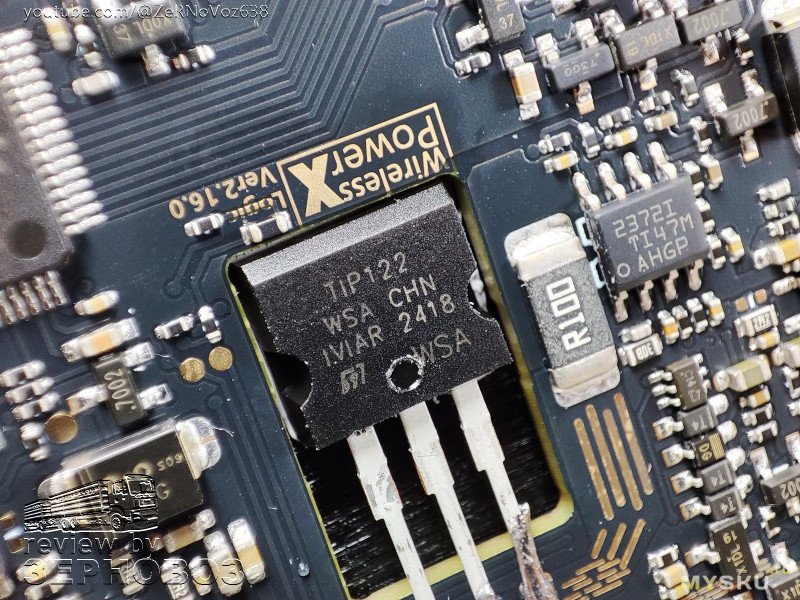

можно было бы ограничиться вот такой картинкой

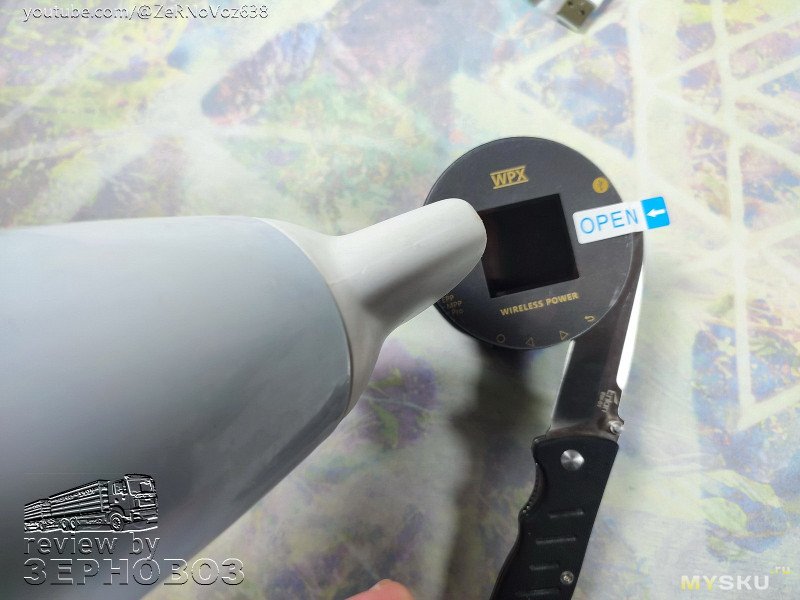

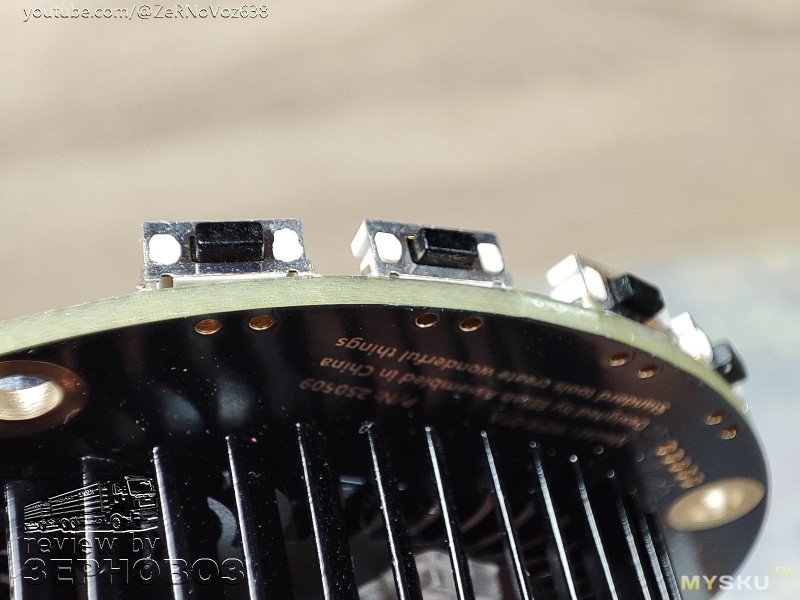

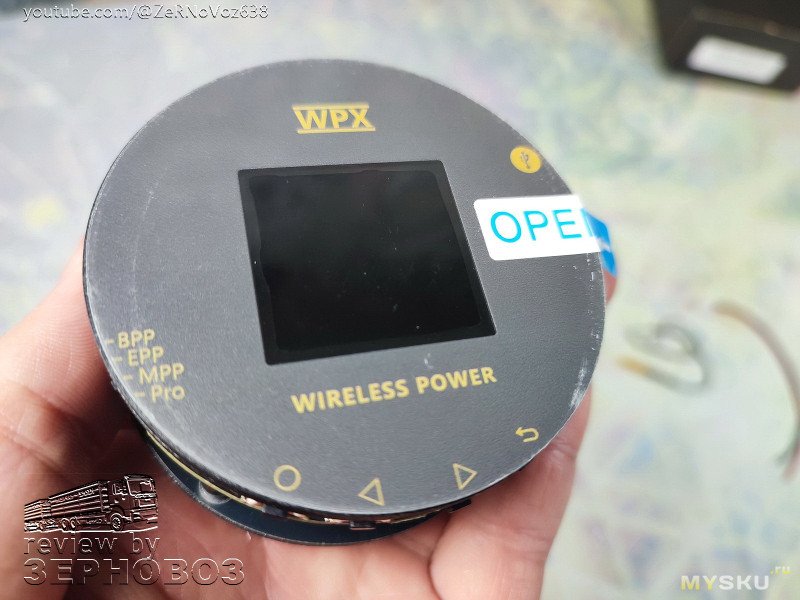

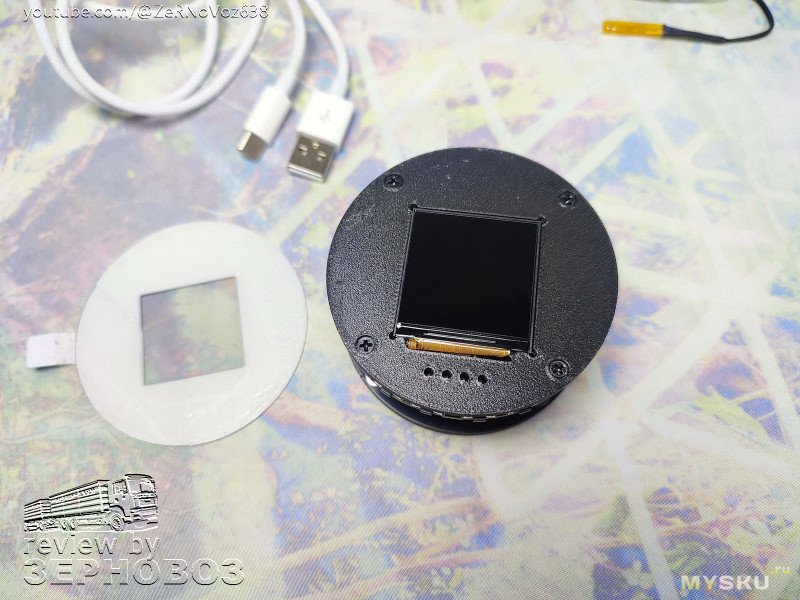

но мы греем феном лицевую панель

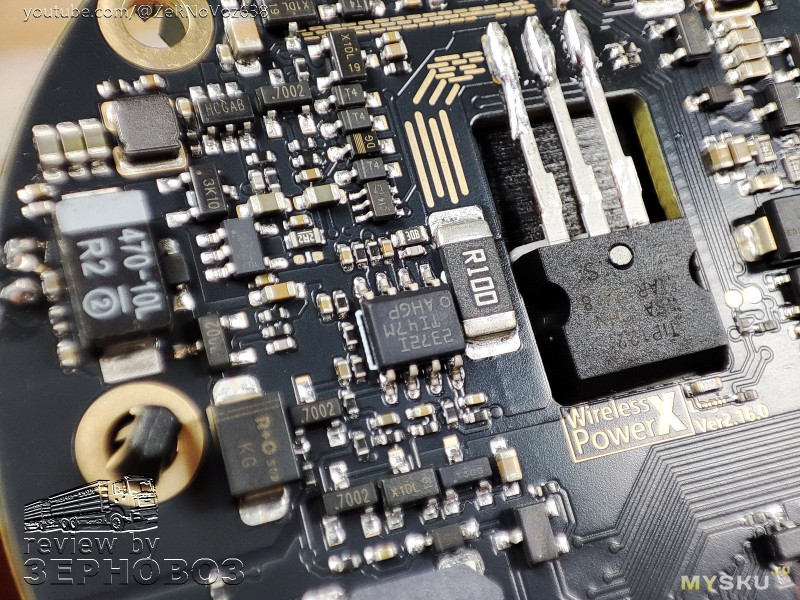

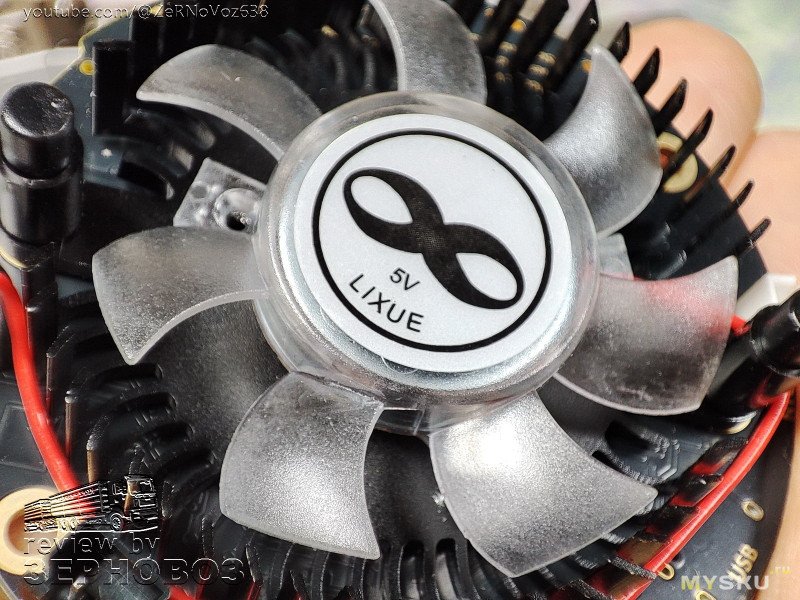

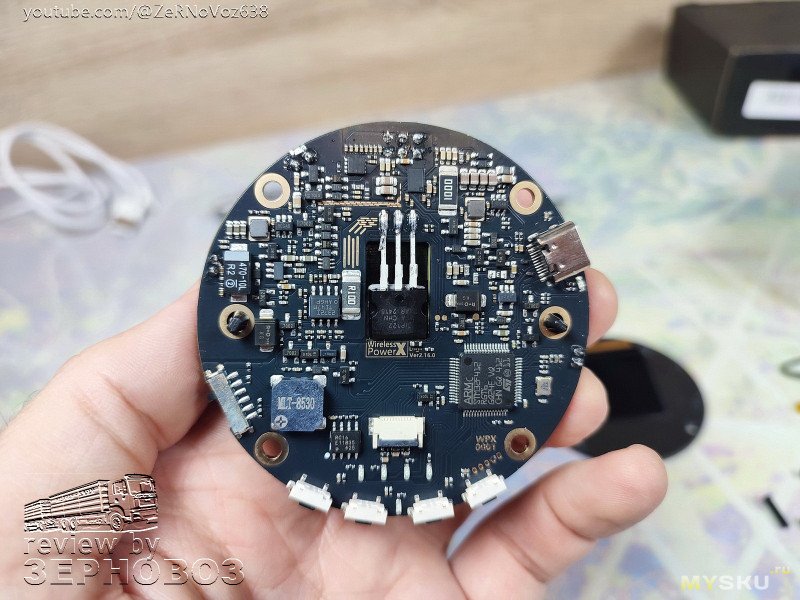

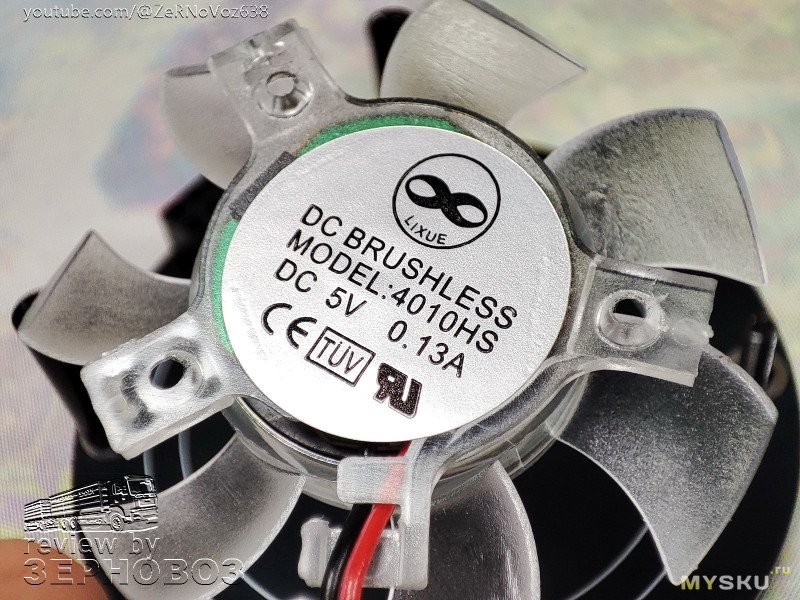

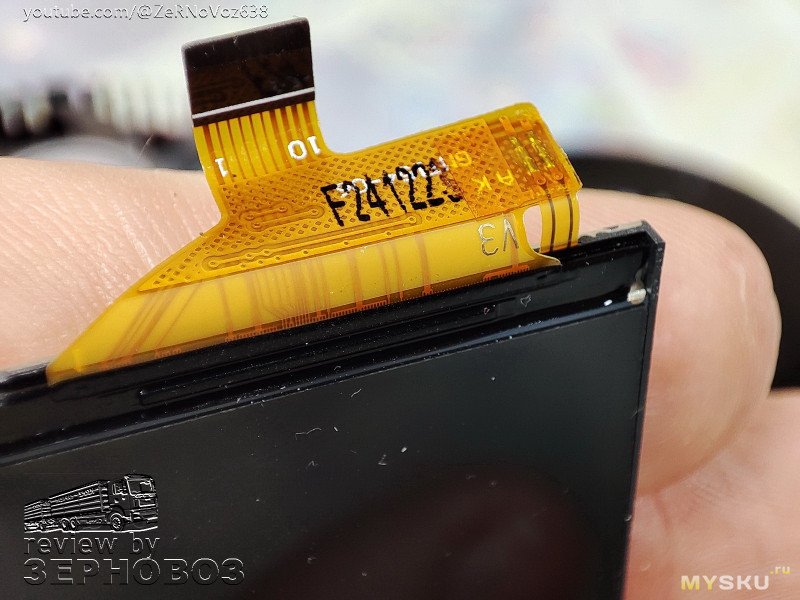

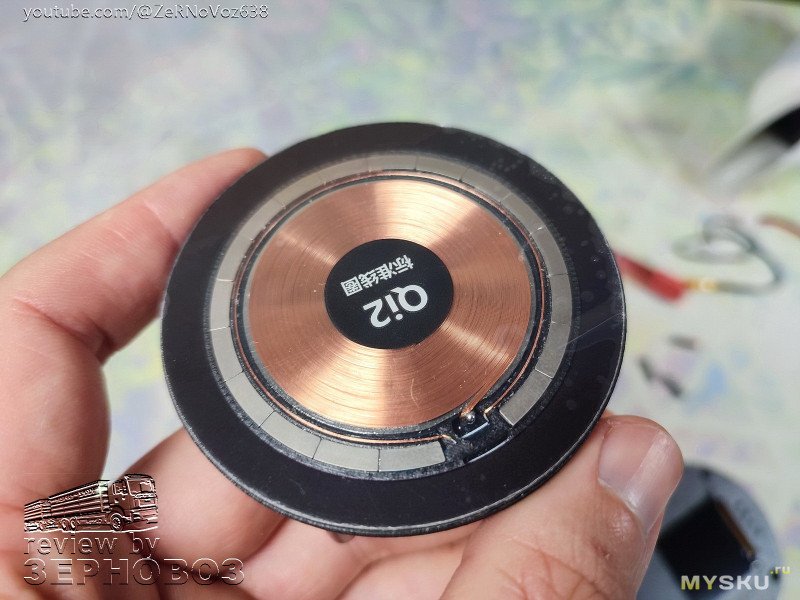

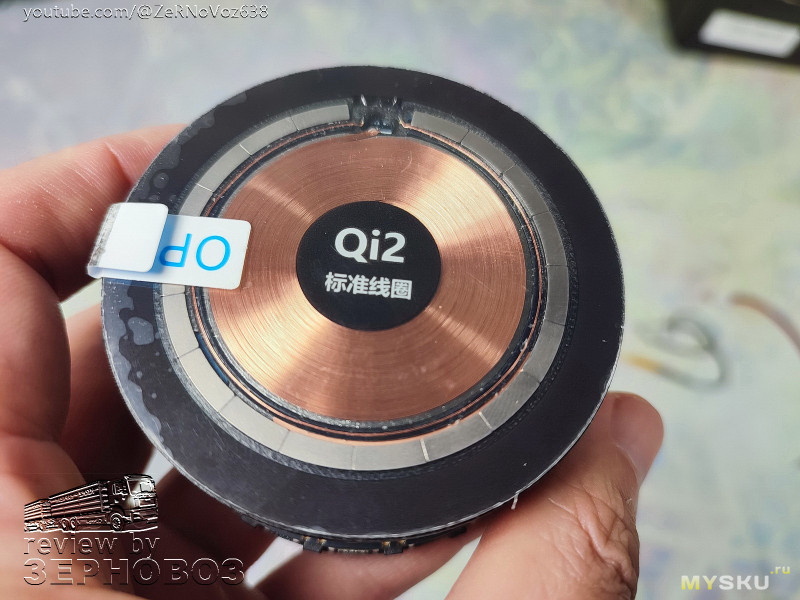

эх, грел мало, вечер, уставший, нужно было чуть дольше, в итоге повторил ошибку другого мини-обзорщика (на английском, эта же модель, но чисто фото-знакомство), верхняя декоративная панель треснула, не так критично как у коллеги, но всё-равно жалко, будет видно на фото ниже
MPP / Магнитный протокол беспроводной зарядки / Популярный протокол Qi2, может обеспечивать зарядку iPhone мощностью до 15W. В Qi2.2 мощность увеличена до 25W
MagSafe / Приватный протокол Apple / Закрытый протокол, выпускается только Apple. Максимум 15W
FOD (Foreign Object Detection) / Обнаружение посторонних объектов / Метод определения наличия посторонних предметов в зоне беспроводной зарядки
RPP (Received Power Packet) / Пакет полученной мощности / Значение мощности RX + компенсация потерь
CEP (Control Error Packets) / Пакет ошибки управления / Используется для динамической регулировки мощности
ASK (Amplitude Shift Keying) / Амплитудная модуляция / Передача данных за счёт изменения амплитуды несущего сигнала в зависимости от битов 0/1
FSK (Frequency Shift Keying) / Частотная модуляция / Передача цифровой информации путём изменения частоты несущего сигнала

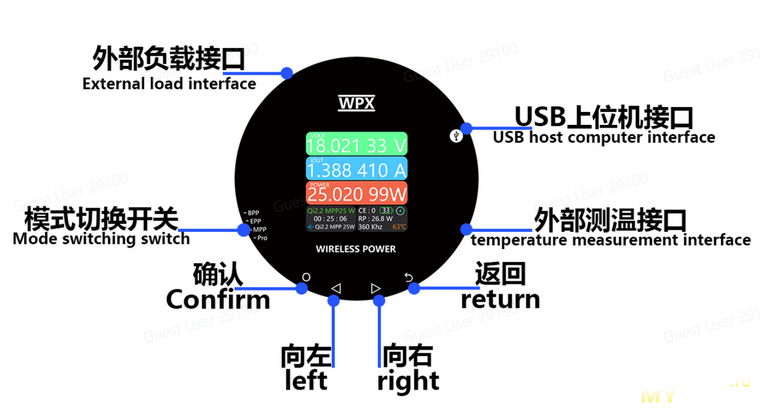

Управление

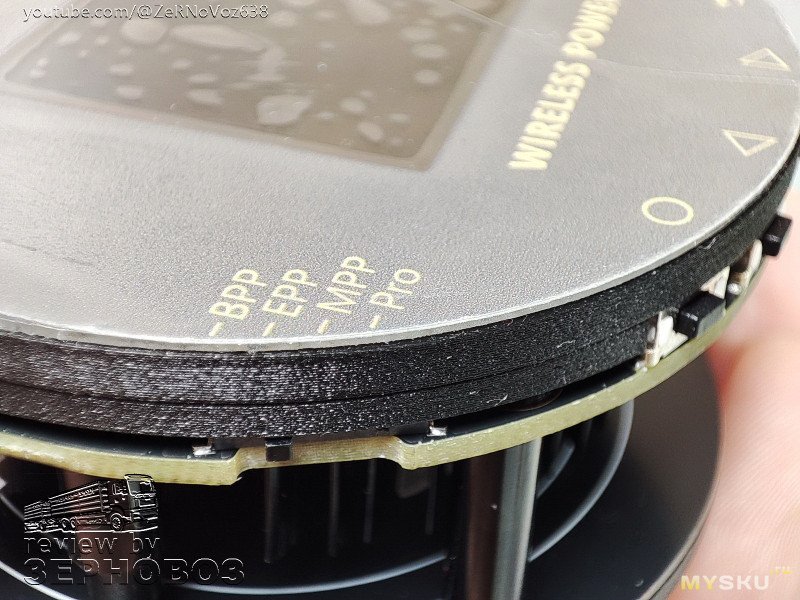

4 положения переключателя режимов: BPP, EPP, MPP, Pro (частные протоколы). Выбранный режим влияет на максимальную мощность.
Кнопки навигации:
⚪ Кнопка подтверждения (OK)
◁ Влево, переключение страниц или курсора
▷ Вправо, переключение страниц или курсора
Назад — возврат к предыдущему экрану или отмена выбора
Поддержка протоколов: BPP — 5W — Базовый протокол, чаще всего используется в наушниках, смарт-часах, стилусах и других маломощных устройствах EPP — 15W — Расширенный протокол, применяется в смартфонах, роботах-пылесосах и других более энергоёмких устройствах MPP (Qi2) — 15W — Новый магнитный протокол Qi2.0, поддерживает до 15W MagSafe — 15W — Частный протокол Apple, поддерживает до 15W Pro (частные протоколы) — 15W и выше — Модификации на базе BPP/EPP, поддержка Apple 7.5W, MagSafe 15W, PPDE 10W, Samsung 15W, Huawei, Xiaomi и др.
Примечание: после выбора протокола тестирование начинается автоматически. Но для смены протокола (если переключили), то нужно включить/выключить устройство либо ещё проще — снять тестер с модуля и опять поставить на модуль (зарядку)
Автоматическое тестирование протоколов:
Функция автоматически проверяет следующие протоколы: BPP 5W / EPP 15W / Qi2 MPP 15W / Apple 7.5W / MagSafe 15W / PPDE 10W / Xiaomi 10W / Huawei 15W.
Это было краткое введение, которого уже достаточно для тех заинтересованных лиц, которому это действительно нужно. Для просто интересующихся — даже эта информация почти избыточна. Но в любом случае благодарю если Вы читаете эти строки.

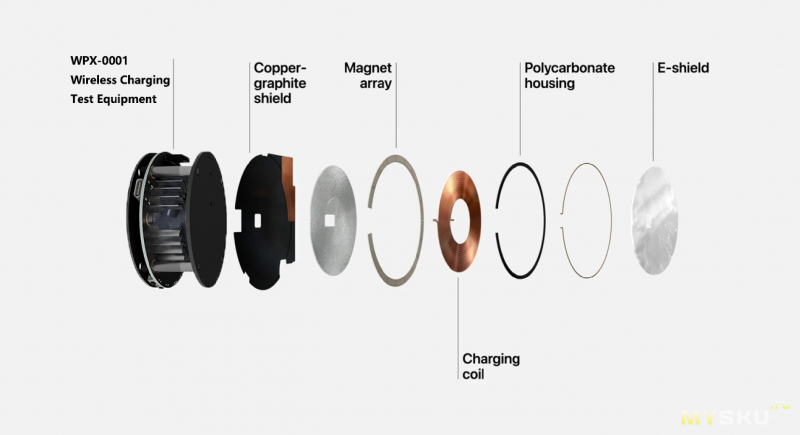

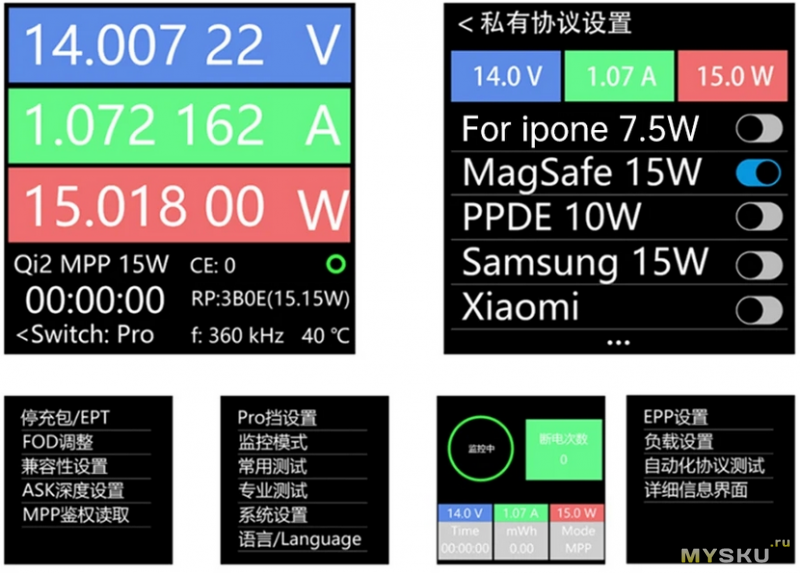

Красивые рендеры отдельных экранов
мои фотографии

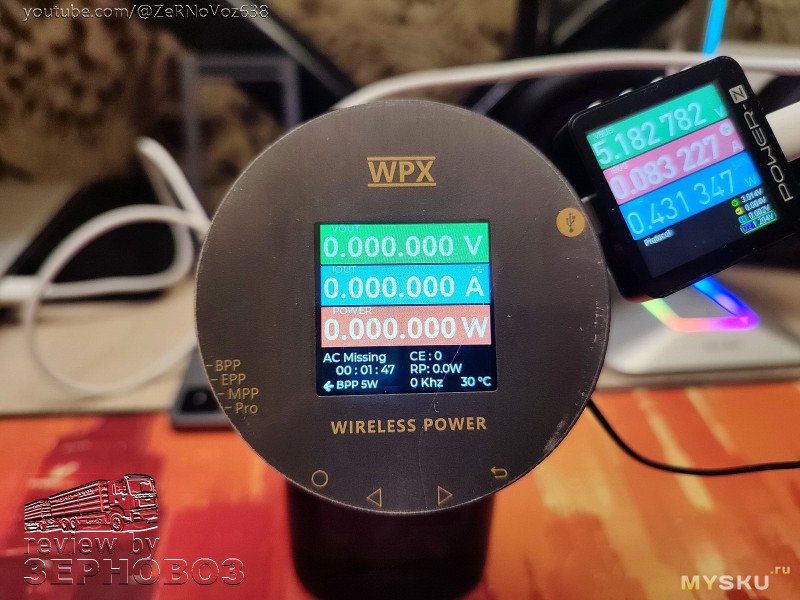

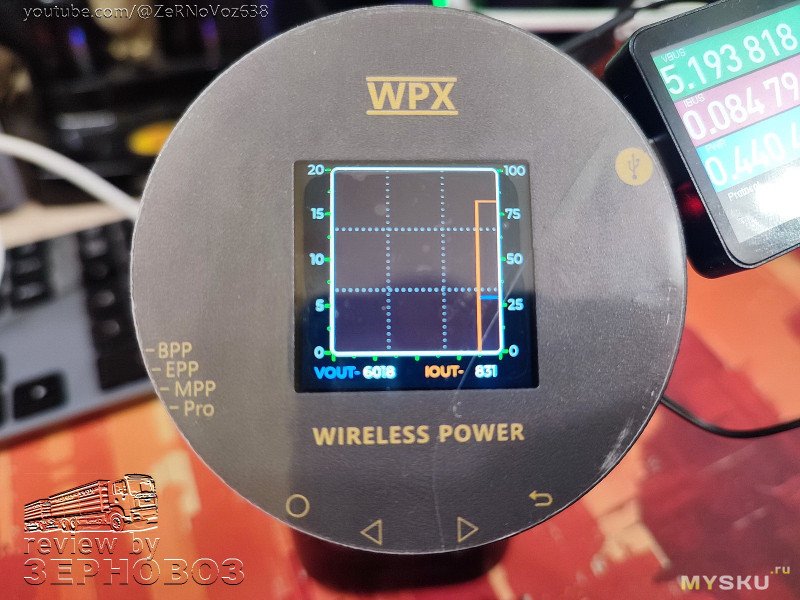

главный экран, модуль беспроводной зарядки выключен, тестер держится на зарядке за счёт магнитов, держится крепко

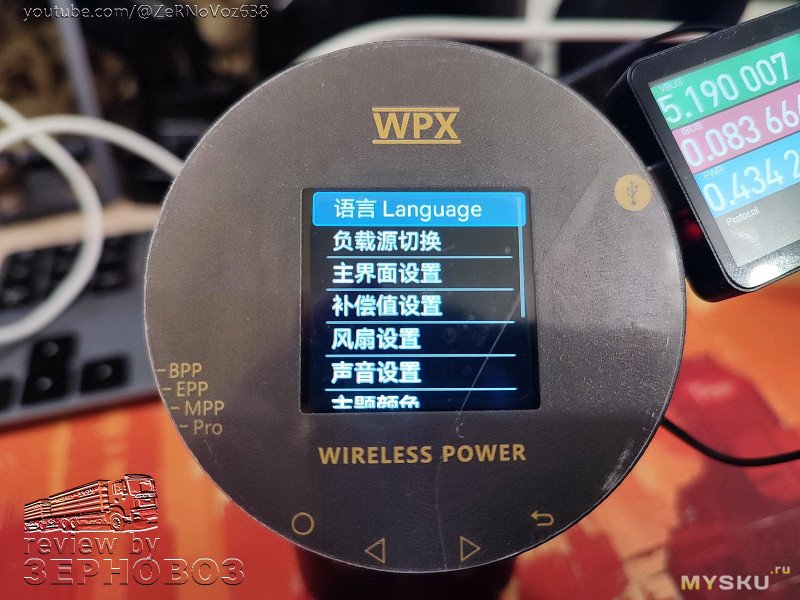

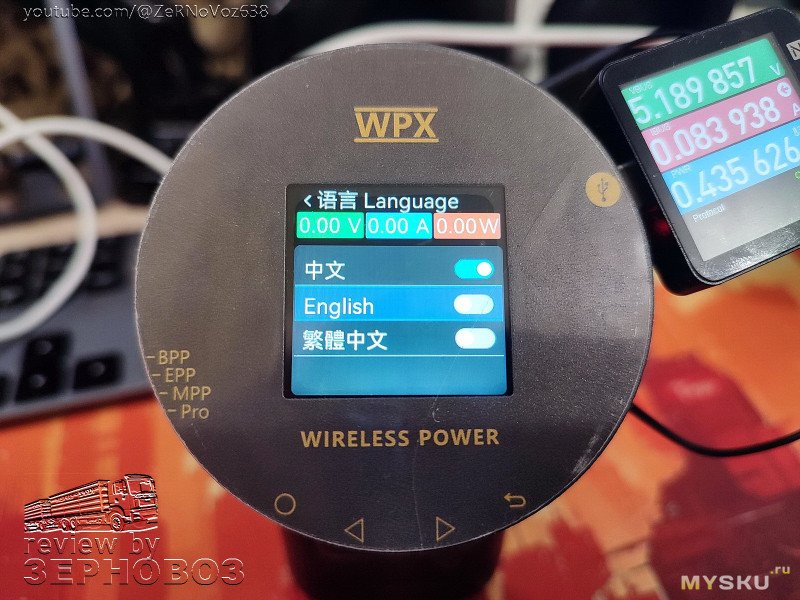

сразу же со старта нужно включить переводчик, хотя можно и без него
из хорошего — где «язык» понятно)))

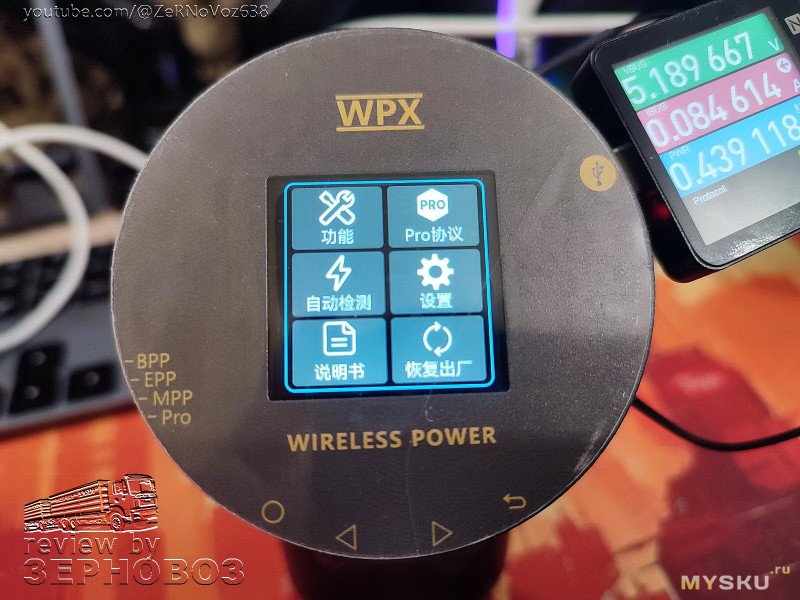

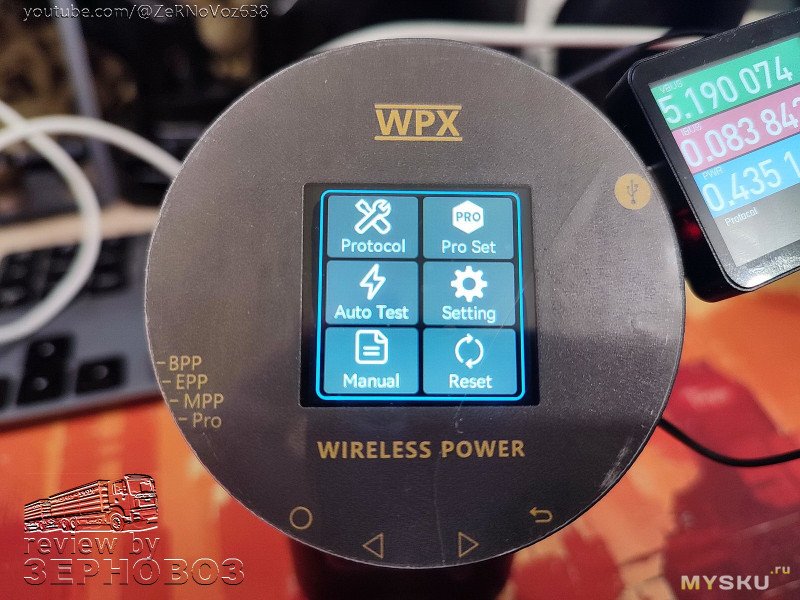

вот теперь менюшка понятнее:
— Настройки протоколов (там долго и нудно, пока что не вникал)
— PRO Set — это дополнительные протоколы, которые нужно для начала переключить в нижнем левом углу физическим переключателем (на надпись Pro) и уже в рамках этого протокола выбрать доп.протоколы
— Авто-тест — собственно, всё что нужно непритязательному тестировщику)
— Настройки — добавлю по ходу дела, обычные, экран итд
— Инструкция — QR код со ссылкой на сайт (есть в начале обзора)
— Сброс — полезно если наклацали что попало
второй основной экран, обратите внимание — выбранный протокол почти всегда отображается в нижнем левом углу экрана, удобно

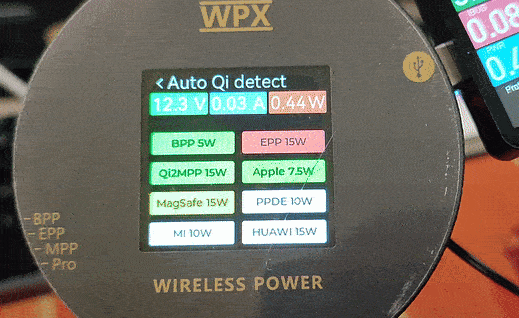

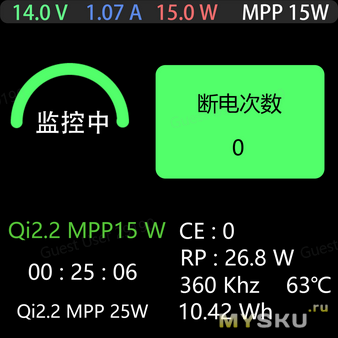

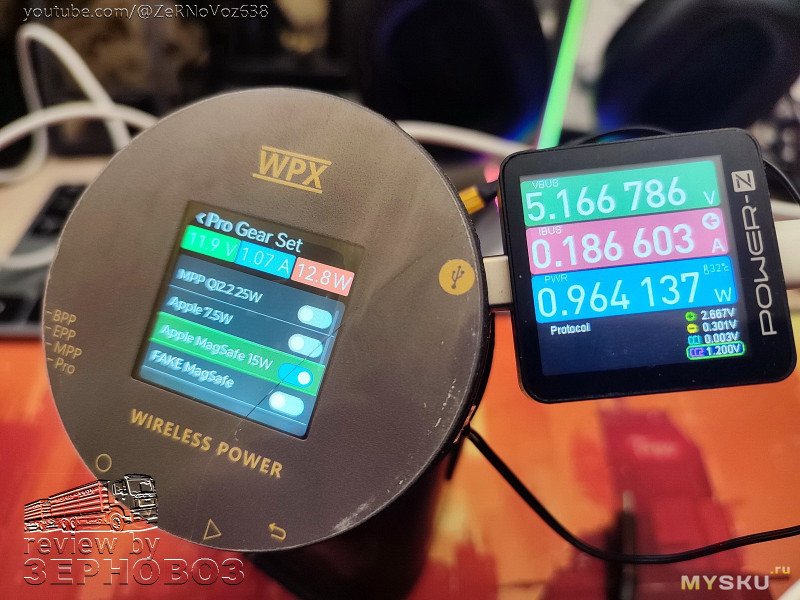

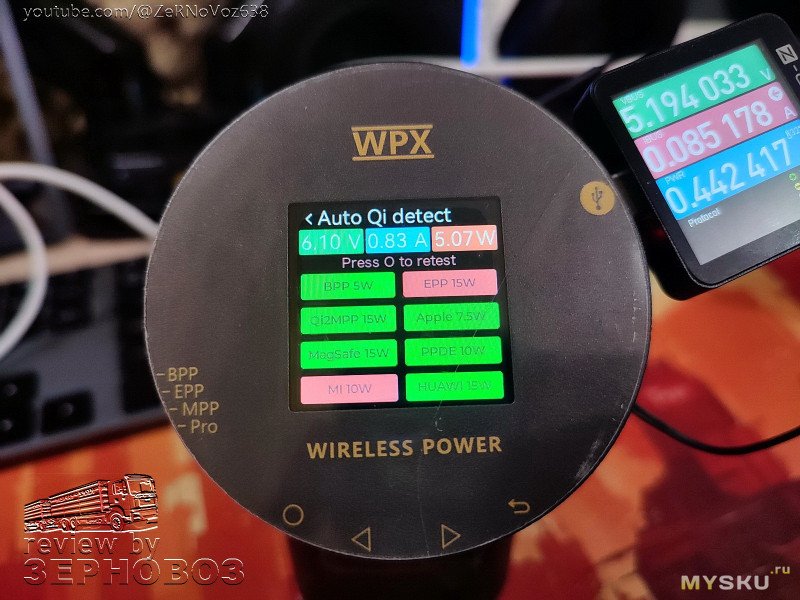

экран авто определения протоколов зарядки

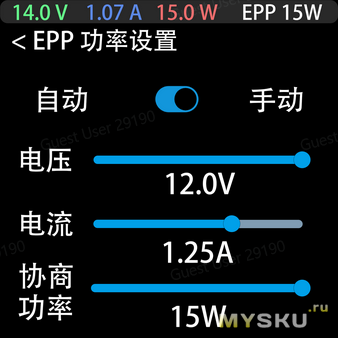

за кадром (но я фотографировал, честно) остались очень много разных настроек, они по сути вторичны даже в рамках этого обзора, там яркость, звук, вентилятор, куча настроек по протоколам итд итп

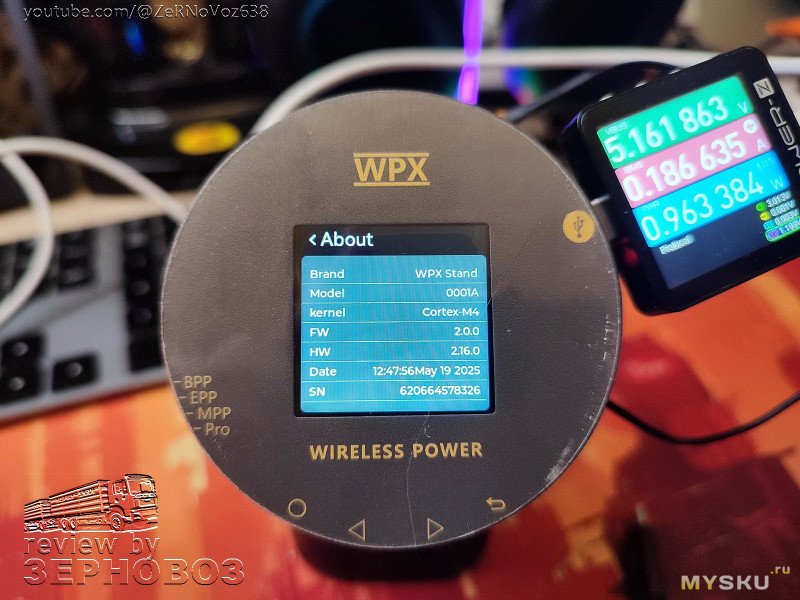

о приборе

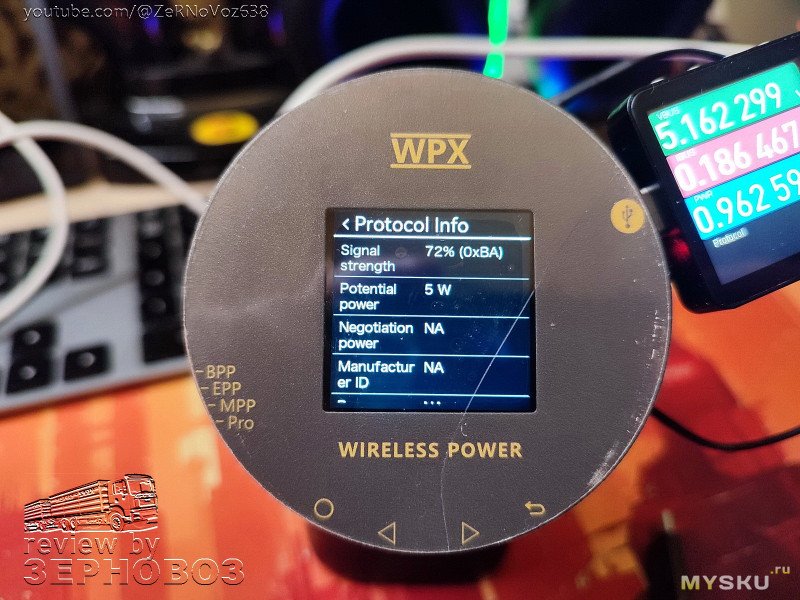

из интересного — есть ещё вот такая интересная информация
Для тех кто думал что на этом всё...
нет, читаем и не отвлекаемся, осталось чуть-чуть, я и так сокращал как мог
ПО. Не требует установки, запускается исполняемым файлом (с любого места, хоть с флешки). Оно вцелом хорошее, но хромает перевод. Но вроде бы без танцев с бубном. Буду ещё разбираться.
Первый взгляд таков.
Запускаем и пугаемся))) наводим камеру телефона, переводим

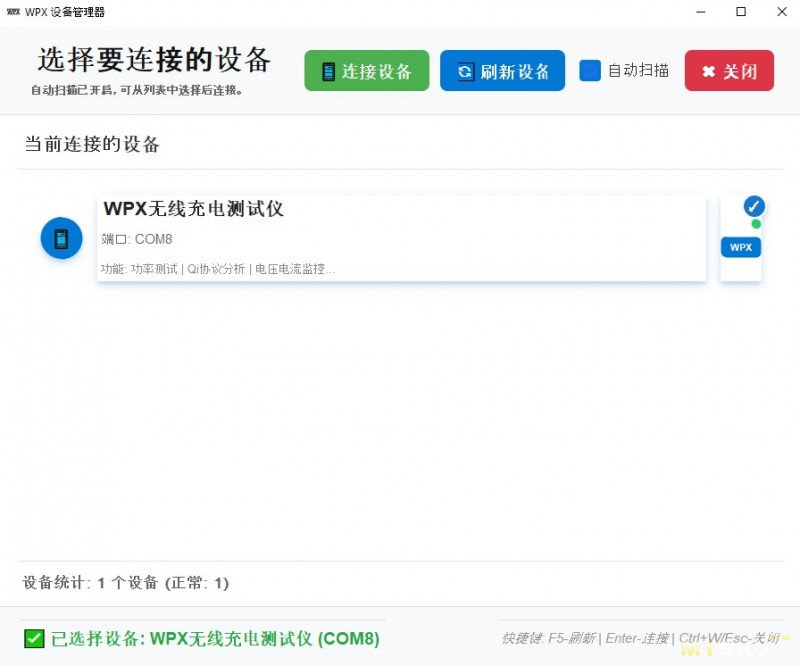

запускаем, в настройках переключаемся на английский

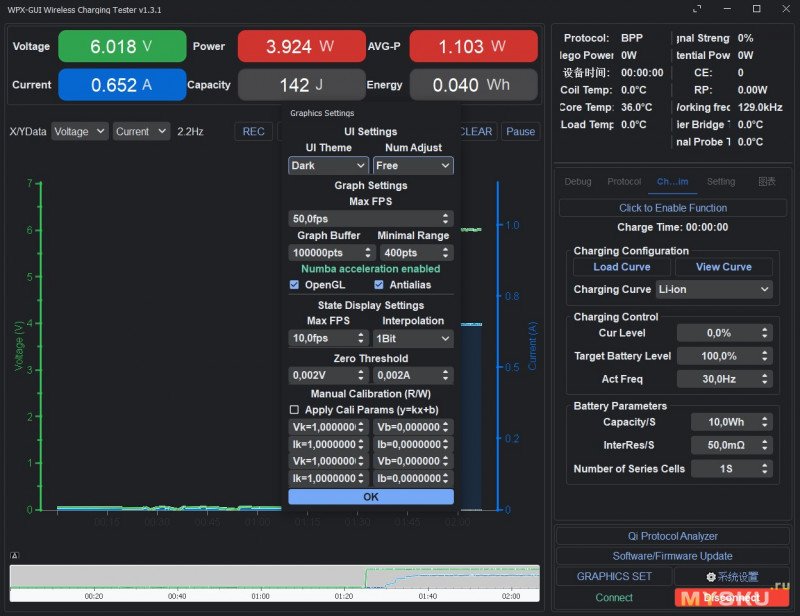

переключаем на тёмную тему, из интереса поклацал отдельные настройки
во многих местах подменю всё-равно ничего не знают про английские слова

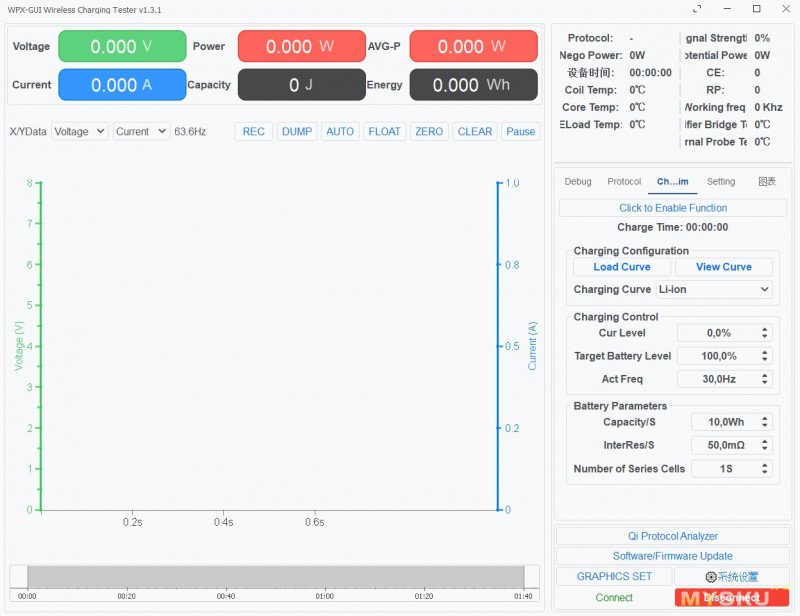

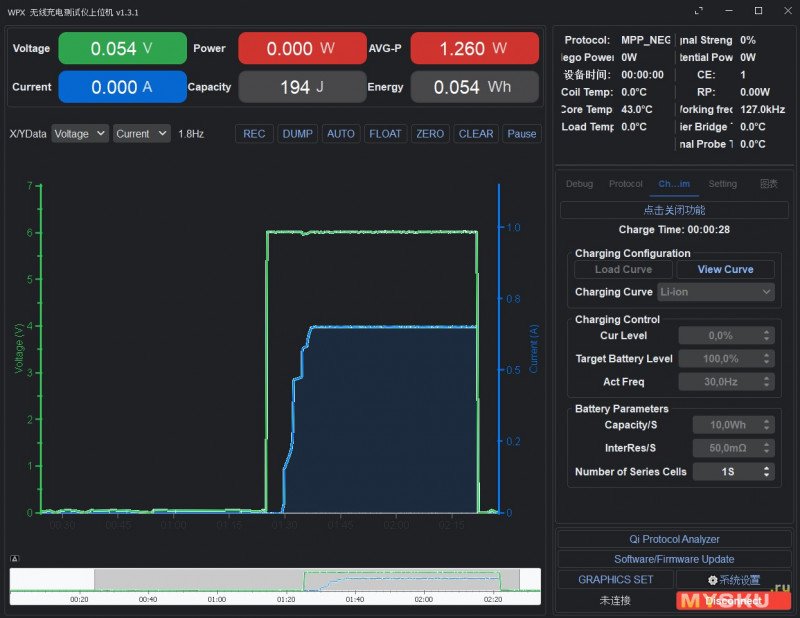

тестер рисует график, масштабируется колёсиком мыши, нижний бар можно также двигать вправо-влево, сохранять, выгружать итд, но я ещё не смотрел как оно работает
наклацал режим Apple MagSafe и запустил его же

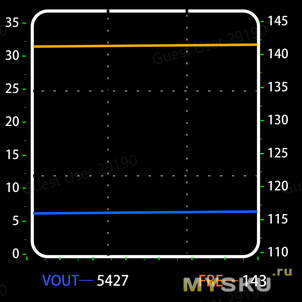

подобный график можно смотреть и на тестере, но это не очень удобно (имхо)
Ещё.
Кому интересно, то на странице производителя есть некоторые сведения о методике подсчёта/тестирования итд. Например:

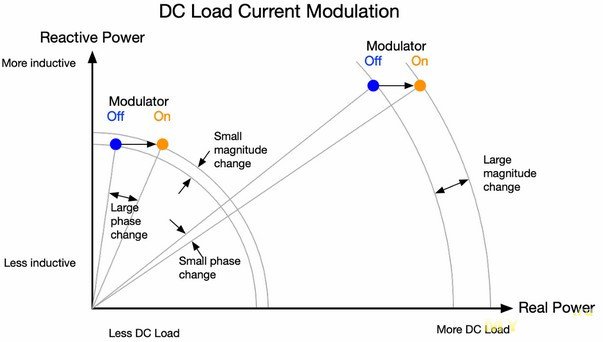

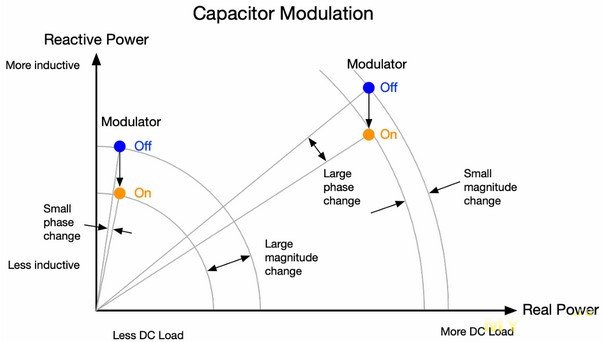

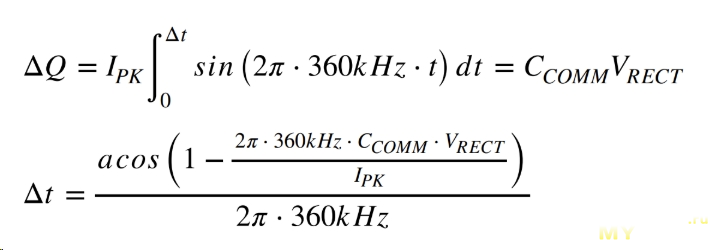

Многие беспроводные приёмники энергии, особенно разработанные для Qi BPP и EPP, используют ёмкостную модуляцию нагрузки. Во многих приложениях ёмкостная модуляция нагрузки желательна из-за более низкого энергопотребления по сравнению с эквивалентным постоянным током модуляции нагрузки. Однако, как отмечалось в разделе 3.3.1, порог выключения гистерезисного выпрямителя может привести к увеличению жёсткого переключения передатчика. Аналогично, конденсатор, подключенный параллельно входу выпрямителя, создаёт эффект, эквивалентный запаздывающему выключению выпрямителя. Например, эквивалентный эффект запаздывающего выключения шунтирующего конденсатора можно аппроксимировать, предположив, что ток катушки представляет собой синусоиду с нулевым значением в начале коммутации выпрямительного моста, и учитывая, что входной шунтирующий конденсатор будет изменять напряжение, равное VRECT, по мере коммутации выпрямительного моста. Поэтому мы можем записать:
ну и далее по тексту о влиянии модуляции
Выводы
Гаджет очень и очень узкого и частного применения. Выбор производителей и моделей подобных устройств небольшой.
Далее немного текста из инструкции от производителя. Но я согласен с ними целиком и полностью. В условиях стремительного развития технологий беспроводной зарядки, точные, эффективные и совместимые инструменты тестирования становятся ключевым элементом исследований и верификации. WirelessPowerX (WPX) тестер беспроводной зарядки создан именно для удовлетворения этой потребности.
Благодаря поддержке множества протоколов, высокой точности измерений и интеллектуальному замкнутому управлению, он является идеальным выбором для инженеров, продакт-менеджеров и специалистов по контролю качества.
От себя добавлю, что тестер очень взрослый, возможности также крутые. Экран можно было бы и побольше, но в целом нормально. ПО очень здорово повышает удобство. Оно не такое крутое как у того же ChargerLAB (мой недавний обзор тестера Power-Z KM003C). Ну и перевод хромает сильно. Посмотрим. Пользоваться можно.
Навигация и управление — на высоте. Лично мне было всё понятно без инструкций. Ни разу не ошибся кнопкой — потому что значки видно, кнопки разнесены нормально, назначение понятно.
За время тестирования (до 12-13Вт) тестер не грелся, далее будем наблюдать.
Очень надеюсь, что мой обзор был полезен тем немногим, кому действительно хочется купить подобный тестер. И просто интересен широкому кругу эрудированных читателей.
/
Благодарю, что дочитали до этих слов.
Если есть вопросы – пишите, постараюсь ответить.
Всем тепла, мира и здравомыслия!
ZeRNoVoz team благодарит магазин Banggood за возможность существенно повысить качество обзоров за счёт расширения парка тестеров и ознакомить читателей с довольно редким гаджетом (п18)
======
☕ Чтобы процесс покупки был интереснее действует код
code：BGe0b859 действует действует для RU, UA, AZ, GE, KZ, KG, MD, UZ, AM
Плюс можно использовать купон allowance (применяется в корзине независимо от других скидок, т.е. суммируется с другими скидками). Собирайте поинты и доступные купоны. Мини-инструкция.
Примечание: цена в топике указана на момент публикации.
С 1 по 14 сентября 2025 года BangGood устраивает крупное промо. Можно одновременно использовать поинты, купоны Allowance, а также купоны для отдельных лотов и в итоге получить неплохие скидки. Подробнее на странице промо.
Встроенная электронная нагрузка с точностью регулировки 0,001 A. Управляется по алгоритму PID с замкнутым контуром, а аппаратная схема обеспечивает низкий уровень шумов и пульсаций напряжения, что позволяет использовать её для длительных стабильных испытаний.
Теоретические характеристики нагрузки
Максимальная рабочая температура: 150 °C
Рассеиваемая мощность:
При температуре корпуса Tcase ≤ 25 °C: до 65 W
При температуре окружающей среды Tamb ≤ 25 °C: до 2 W
Вопрос к ТС. Можете подсказать хорошее беспроводное зарядное устройство для iPhone 8 для интеграции его в автомобиль? Хотел бы разобрать его и вклеить катушку с модулем в лоток под ручником.
радует что наконец-то в девайсах начал появляться нормальный интерфейс.
мне бы такой девайс, когда я для галакси вотчей зарядку выбирал. оригинал было не найти, а поделки выдавали непонятно какой ток, а померять нечем :(
а, да по поводу разборки, не разбирай ножом. купи что-то гибкое. полно всяких тулов. так ты не сможешь приложить лишнюю силу.
можно увидеть на что входе, а на выходе будет то же минус потери.
а этот прибор, если я правильно понял. ну показывает он что он может что-то взять с зарядки. как вы поймёте что ваше устройство берёт то же самое?
Ребят, в новых смартфонах зарядки до 50Вт уже. Нет ли возможности отдельно такие модули купить, может кто покупал?
Покупать части телефона не вариант, там обвязка вроде и мозги внутри управляют.
В обзоре конкретно устройства указано:
«MPP (Qi2) — 15W — Новый магнитный протокол Qi2.0, поддерживает до 15W»
А чуть ранее про стандарты:
«MPP / Магнитный протокол беспроводной зарядки / Популярный протокол Qi2, может обеспечивать зарядку iPhone мощностью до 15W. В Qi2.2 мощность увеличена до 25W»
Т.е. обозреваемое устройство не может 25W переварить и проверить? Эпикфейл.
девайс интересный — но покупать смысла нет тк заведомо нет поддержки 40 50 и 80 вт зарядок — чтоб он их хоть показывал наличие да и того же пикселя 23вт она не покажет
и я смотрю что с беспроводны м и стандартами та же хрень что и с обычными type-c там всякие mi-pd и варпы а тут у всех китайцев тоже свои разные беспроводные
Вы же сейчас о Wireless Charge? ну т.е. беспроводных? поддержка 40-50Вт есть, но только нужно подключать внешнюю нагрузку (что вполне логично учитывая габариты и прибора и радиатора)
а 80Вт? тут бы до 50Вт добраться, хотя может прогресс и шагнёт
пиксель 23Вт — стандартный вопрос — за чей счёт банкет? оно и разные протоколы хорошо, но и зоопарк требует наличие ветеринара на все руки мастера, где ж его брать?)))
варпы
часто спрашивают в обзорах) но я ж не производитель и даже не спонсор/инвестор, обычно — нет
