Еще один вариант самодельного магазина сопротивлений

Всем привет. Устав в очередной раз подбирать резистор при наладке очередной схемы, я решил сделать самодельный магазин сопротивлений. На муське уже проскакивали варианты самодельных магазинов сопротивлений в исполнении от уважаемых SAIRUS и uncle_sem на базе декадных переключателей. Но в местных радиомагазинах декадных переключателей не нашлось по наличию, а заказывать было лениво, поэтому был придуман свой собственный вариант магазина. О нём и пойдёт речь дальше в заметке/обзоре.


Сразу предвижу варианты комментариев, что купил бы советский магазин сопротивлений, а так же- а на что переменный резистор, поэтому сразу отвечу. Полноценный магазин сопротивлений не вижу себе брать из-за размеров оного, плюс неизвестно в каком состоянии он будет, если говорить про БУ вариант. А про вариант с переменным резистором вообще пожалуй промолчу, любой, кто хоть раз пытался так делать, знает как это неудобно.

По итогу свой вариант магазина сопротивлений решил делать на базе галетных переключателей и SMD резисторов, напаяв прямо на переключатели. В качестве переключателей решил использовать галетные переключатели SR25-1-1-12, а в качестве корпуса изначально запланировал взять корпус G959G от Gainta. В качестве резисторов, в варианте если паять прямо на ножки переключателей, лучше всего подходили SMD резисторы в корпусе 2010. По итогу резисторов на 0,1Ом и на 1МОм в корпусе 2010 не нашлось в магазине, пришлось на эти диапазоны брать резисторы в 1206 корпусе. В качестве ручек лучше всего подошли ручки MF-A01. На выходные зажимы взял отечественные зажимы ЗМЗ, по итогу выведя три зажима, с отводом от переключателя на омы.

В итоге получился компактный и достаточно легкий магазин сопротивлений на 8 диапазонов, от 0,1 Ом до мегаом. Сопротивление всех переключателей, стоящих в нулевых позициях, колеблется в районе 0,11-0,17Ом, а со средним отводом порядка 0,03-0,05Ом. По примененным резисторам совместно с переключателями могу сказать следующее- как оказалось удобнее было паять 1206 резисторы на точки крепления выводов переключателей, чем паять 2010 к ножкам в шахматном порядке. Есть конечно вопрос что будет с резисторами от механических нагрузок при переключениях, но так как магазином буду пользоваться не постоянно и перепроверять выставленные показания мультиметром, то этот вопрос считаю не критичным.

В конце заметки прикрепил файлы для сверления отверстий и под печать наклейки передней панели. Единственное в своем варианте я не заламинировал бумажную наклейку, так что не знаю сколько она проживет, но если что сделаю потом новую.

Сопротивление всех переключателей магазина в нулевых положениях

Сопротивление переключателей на диапазоны 0,1-9,9Ом в нулевых положениях
Получившийся вес

Ссылка на наклейку передней панели и на файл для сверления отверстий.
drive.google.com/drive/folders/1aqtqpZWwDApcR4-_d1OF-_N5I7MjuUzG
Добавить в избранное
+73 +97
свернутьразвернуть
Комментарии (59)
RSS
+
avatar
+15
  • a115
  • 22 мая 2025, 21:49

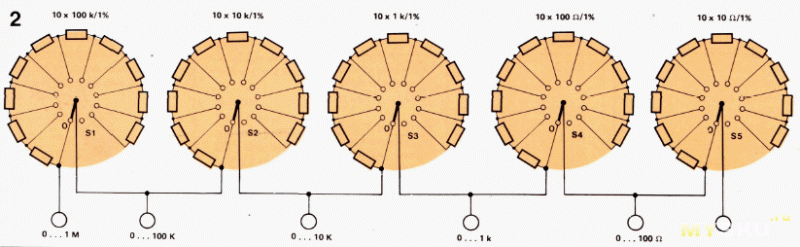

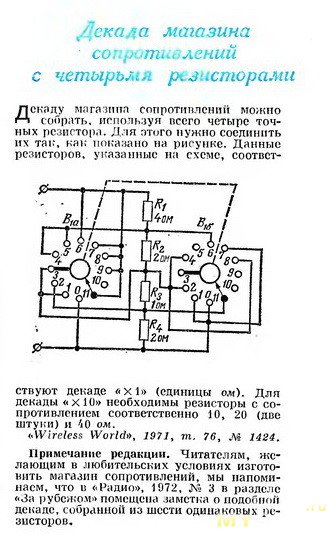

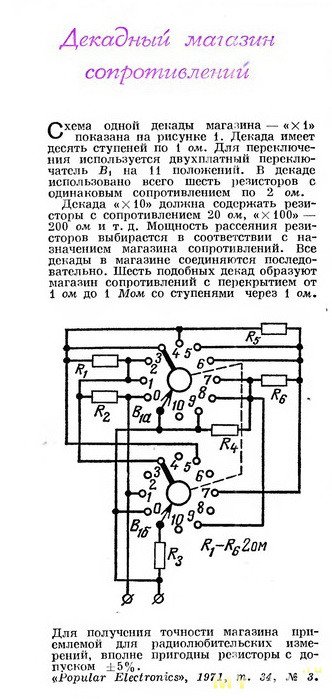

Вам-то уже всё равно, но может кто захочет повторить — декада делается проще
+
avatar
+1
  • stump
  • 23 мая 2025, 06:18
это не проще. Переключатель специфический, контактных сопротивлений больше и все резисторы должны быть абсолютно точными ( в пределах планируемой погрешности декады).
+
avatar
+4
  • stump
  • 23 мая 2025, 07:05

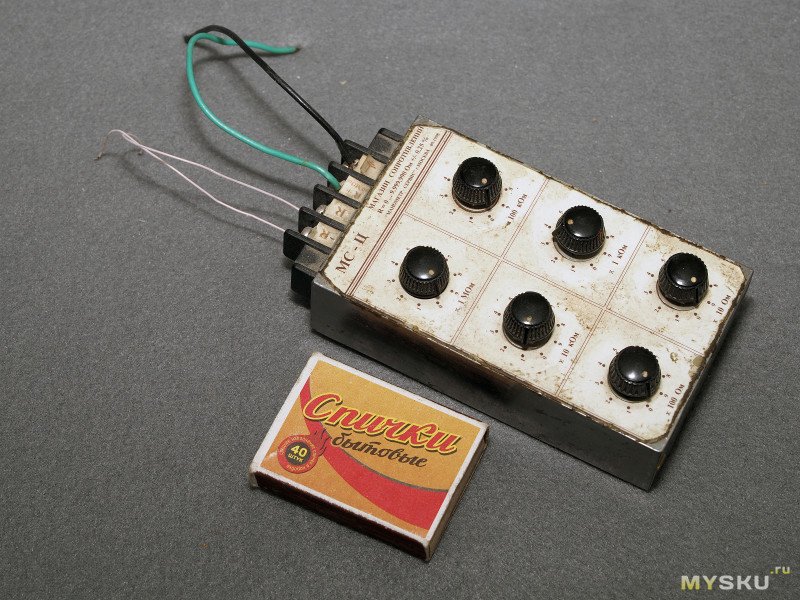

Радио 2001 № 6, стр. 30-32.
27 лет магазину (1998г.). Работает до сих пор.
по смыслу — это как раз переменный резистор для настройки, но с более-менее точной шкалой ( не нужно замерять, можно сразу постоянный резистор с подобранным номиналом в схему впаивать), ну и чуть побольше размерами.
основная особенность такого магазина — это то что все номиналы в пределах всех декад настраиваются независимо. и можно подбирать отклонениями цепочки из трех резисторов. Там редакторы прокомментировали — что типа можно что-то сократить — но это просто потому, что они не вЪехали…
А экономить чип резисторы — это вообще непонятно зачем. Опасения автора про то что чип резиторы напаяны на условно неподвижные контакты переключателя — разделяю. Скорее всего рано или поздно отвалятся. контактные площадки.
+
avatar
+1
  • a115
  • 23 мая 2025, 12:19
С трудом заставил себя написать (ни одно животное при написании не пострадало, все совпадения случайны) не диспута ради — токмо для просвещения (для справки: на всех фото — «Магазин сопротивлений рычажный КМС-6»), да и ваще — ежели учесть Вашу и автора заявленную цель — то и так сойдёт, но, если понимать разницу, то:

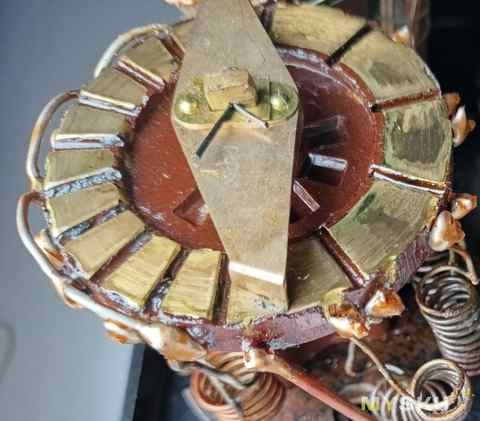

Переключатель специфический
Именно так! Чтоб все видели пасколько:
Прижимных лепестков тоже три, И это ведь не просто так, а как раз ради «контактных сопротивлений», которые, кстати правильнее называть «переходное сопротивление контактов», как и сделано в Радио 2001 № 6, стр. 30-32.
контактных сопротивлений больше
в декаде столько-же
и все резисторы должны быть абсолютно точными
разумеется — красота (точность) требует жертв, но они из стандартного ряда, без «подбирать».
У КМС-6:
.
Точность подгонки отдельных сопротивлений:
— декады×0,1 Ом — ±1,5%;
— декады×1 Ом — ±0,5%;
— декады×10 Ом, декады×100 Ом, декады×1000 Ом — ±0,2%;
— декады×10 000 Ом — ±0,1%.
.
А это из того-же Радио 2001 № 6, стр. 30-32, просто для смеха сравнения:
«погрешность может возрастать до 5% из-за нестабильности контактного сопротивления переключателя»
плюс
«При этом гарантирована погрешность до ±1%.»
как такое м. б.?
«DT930F+, который… по паспортным данным является наиболее точным… при измерении сопротивлений всего лишь 0,5%»
а я вот вижу 1,0%±10 !!!? Ой!
«из ряда пятипроцентных ЧИП резисторов» !? Ой-йой!
«Температурная стабильность магазина определяется температурным коэффициентом со противления (ТКС) ЧИП резисторов. Поскольку ТКС каждого резистора — величина случайная, общий ТКС магазина будет практически всегда меньше полученной максимальной оценки ±0,1%/1О°C.»
Ну, вот и здрасьте!
«переходное сопротивление контактов. Это связано с их окислением в процессе длительной эксплуатации. У новых МПН-1 контактное сопротивление не более 0,1Ом (у cтapыx переключателей переходное сопротивление до 30Ом!).»
Да, неужели!? Кто бы мог подумать?
27 лет магазину (1998г.). Работает до сих пор.
Ото насмешили:
.
Он нас всех переживёт!
с более-менее точной шкалой
я таких цифр «более-менее» не знаю
не нужно замерять, можно сразу постоянный резистор с подобранным номиналом в схему впаивать
А хорошим тоном является «замерять» то, что Вы впаиваете, тем более, что это китайськэ уг. А раз мерять всё равно — то раз или два — не одно ли?
основная особенность такого магазина — это то что все номиналы в пределах всех декад настраиваются независимо. и можно подбирать отклонениями цепочки из трех резисторов
Праильно — и получать тройную температурную нестабильность.
А экономить чип резисторы — это вообще непонятно зачем
В вашем случае уже конечно незачем, а вот если резисторы не «чип», а ТНТ и 0,05% — то они и редкие и дорогие.
.
И, если учесть вышеизложенное, встанет вопрос как у Leoniv или vovand
"… проще спаять два переменника, типа 10к + 500 ом, настроить и измерить сопротивление"
От себя добавлю — проволочных (у меня есть такое о 6-ти резисторах), а можно и многооборотных.
+
avatar
0
  • stump
  • 23 мая 2025, 12:30
Праильно — и получать тройную температурную нестабильность.
Это вроде бы ко мне как-то относится пост. Я сначала читал, но потом решил, что одной этой фразы для ответа будет достаточно…
+
avatar
+14
  • xantos
  • 22 мая 2025, 21:50
Можно узнать подробности о неудобстве использования многооборотных подстроечных резисторов?
+
avatar
0
Там, возможно, будет что-то об отсутствии подходящего подстроечным резистором номинала в ряду E24 и невозможности напаять их несколько параллельно/последовательно в это место настраиваемой цепи.
+
avatar
+5
  • xantos
  • 23 мая 2025, 09:11
21 век на дворе. Симуляторы электронных позволяют значительно упростить весь процесс от идеи до воплощения. С трудом представляю применение этой поделки. Для поверки прибора она не подходит. В ВЧ тоже применить не возможно.
+
avatar
+17
  • Leoniv
  • 22 мая 2025, 21:51
А про вариант с переменным резистором вообще пожалуй промолчу, любой, кто хоть раз пытался так делать, знает как это неудобно.
А можно пояснить, в чем неудобство? А то я постоянно так делаю — подпаять переменник, выставить нужный режим в схеме, отпаять, измерить сопротивление, впаять постоянный резистор.
+
avatar
+5
  • dkom
  • 22 мая 2025, 23:13
Магазин сопротивлений обычно делают из образцовых сопротивлений и используют для калибровки или поверки каких-либо приборов. Выставить на магазине 2,000 кОм и проверяемый прибор должен показать в пределах своей погрешности. Быстро и удобно. Режимы в схемах магазином врядли кто подбирает, т.к можно не расчитать и резисторы, особенно если они смд, погорят от излишне выделившейся мощности.
+
avatar
+5
  • Leoniv
  • 22 мая 2025, 23:22
Но автор пишет:

Устав в очередной раз подбирать резистор при наладке очередной схемы...
+
avatar
+15
Так «красиво» расположить цифры… Мьсье знает толк в… центрифугах.
+
avatar
+7
Теперь я знаю, кто рисует приборные панели для Шкоды. ;-)
+
avatar
+4
  • VladM
  • 22 мая 2025, 22:01
Температурный дрейф не пробовали померять?
+
avatar
+9
Приводил здесь пример моего реостата.
Резисторы 0,1% 0805 Китай.
+
avatar
+5
  • ufaman
  • 22 мая 2025, 22:14
Смысл? Советские магазины на Авито копейки стоят. При заведомо лучших характеристиках.
+
avatar
0
И при заведомо больших размерах, ну и массе.
«Тяжесть — это хорошо. Тяжесть — это надежно. Даже если не выстрелит, таким всегда можно дать по голове.»©
+
avatar
+20

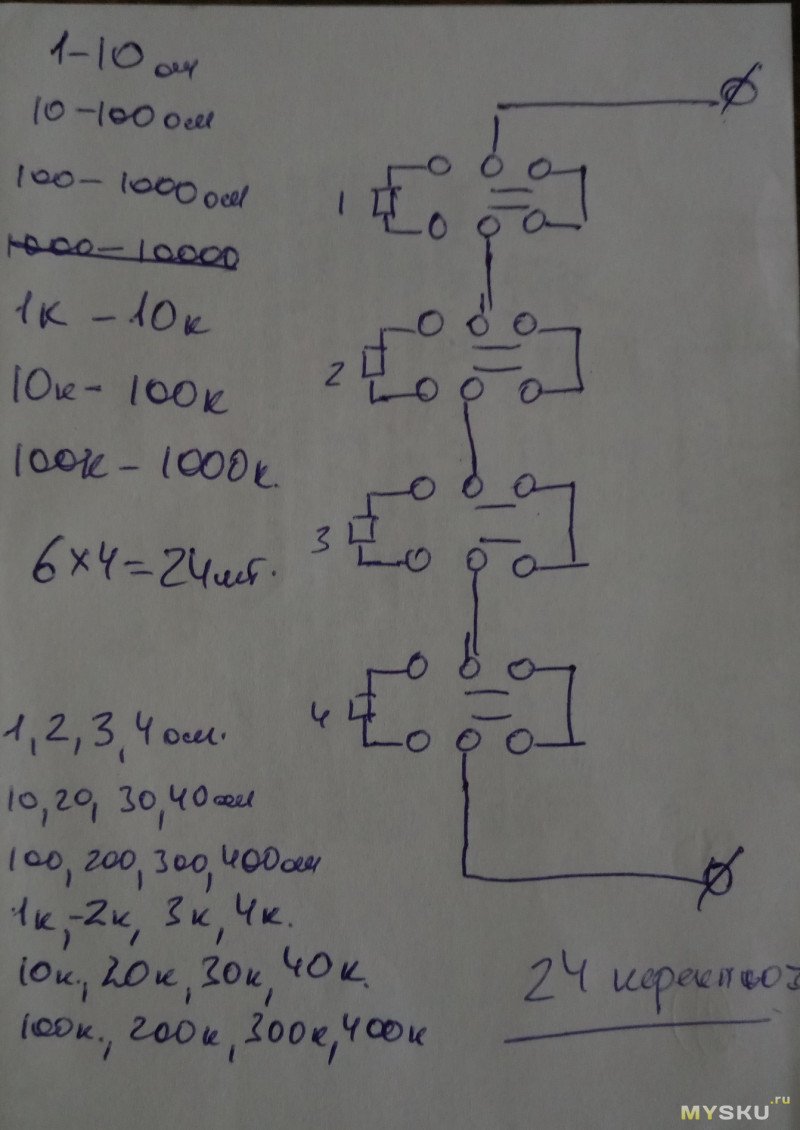

По-моему, галетники бессмысленно монструазны. На джамперах куда компактнее и нагляднее к тому же:

+
avatar
+9
+
avatar
0
Где купить?
+
avatar
+4
+
avatar
0
… такое решение впервые вижу, довольно оригинально! Если это промышленное изделие, поделитесь, пожалуйста, ссылочкой.
+
avatar
+4
Я такой на алике брал.
Сразу вылез КОСЯК, при снятии перемычки, в попытке настройки сопротивления, цепь размыкается. Полностью. Максимум как получилось нивелировать, повесить перемычки на все перемычки «девятки», так при снятии перемычек сопротивление скачет хотя бы в пределах декады.

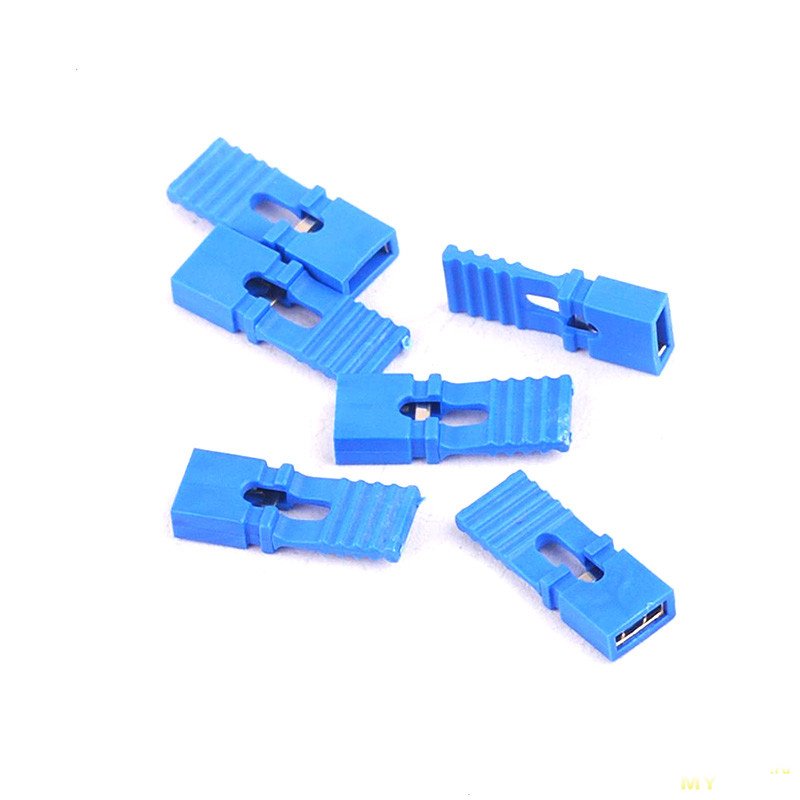

Да и сами перемычки мелкое говно, мелкие и дешовые, сразу поменял на такие:
+
avatar
+3
есть вот такие ещё https://aliexpress.ru/item/1005006240382661.html

там тоже наверняка трюк работает. если сначала включить нужный выключатель, а только потом выключить ненужный, цепь не будет разрываться.
+
avatar
0
Да. Только вот, оправдываются такие танцы дешевизной девайса? Вопрос открытый.
+
avatar
+1
для меня закрытый. я не на конвеере сижу и не зарабатываю этим. раз в полгода выполнит свою функцию за такие деньги — замечательно.
+
avatar
0
Если болько резисьоры точные были. В лучшем случае 1%, а то и из отбраковки. На Али так любят делать. И ноги джамперов стальные латунированные.
+
avatar
0
  • SAIRUS
  • 22 мая 2025, 23:11
Однажды видел на просторах алиэкспрессов забавную штуку
+
avatar
+6
  • vlo
  • 23 мая 2025, 06:43
У Лисина было про что-то похожее — www.youtube.com/watch?v=FcJkYWlY9qI
+
avatar
+3
Во многих случаях такой магазин не применим из-за большой паразитной индуктивности и ёмкости тоже. Лучше использовать переменные резисторы, впаянные на коротких жёстких проволочках, чтобы их было легко отпаять.
+
avatar
+8

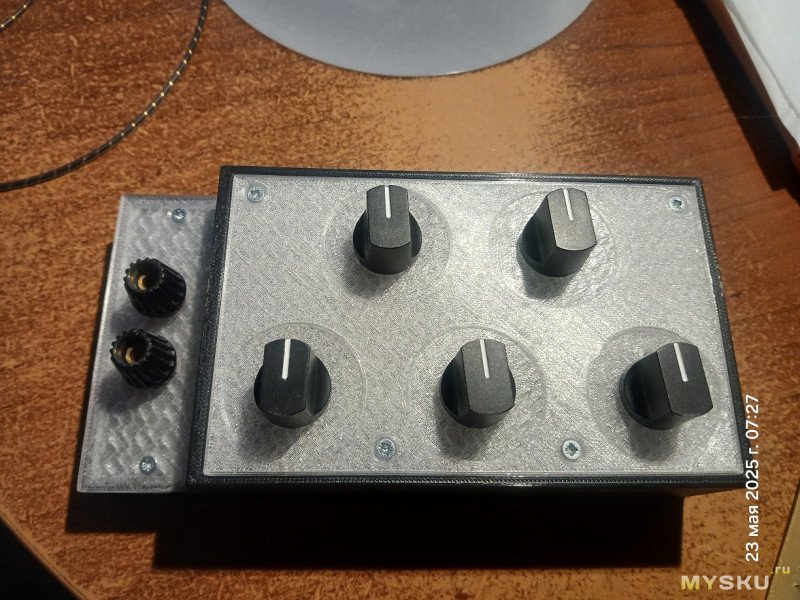

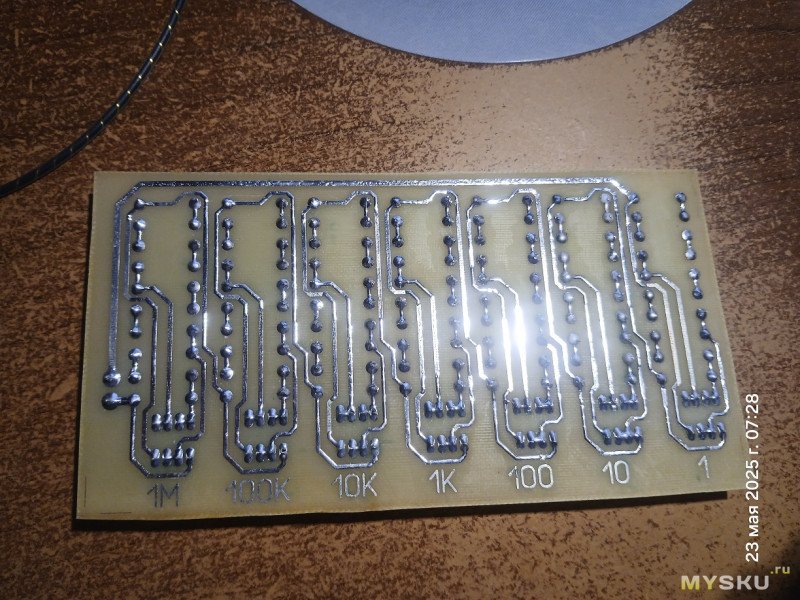

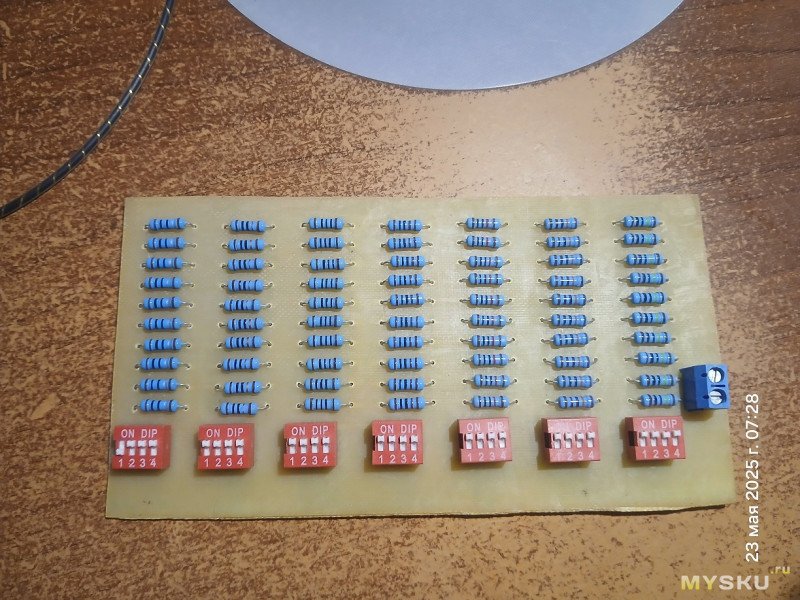

Мой вариант
+
avatar

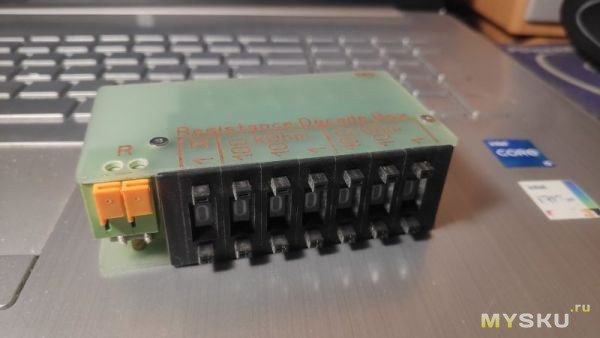

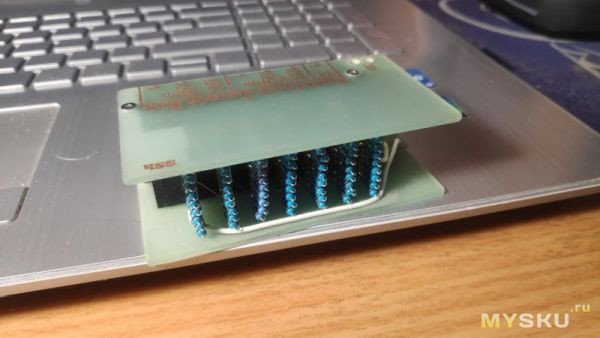

+3
Мой вариантпервый чуть недаделон
резисторы 1%
+
avatar
+12

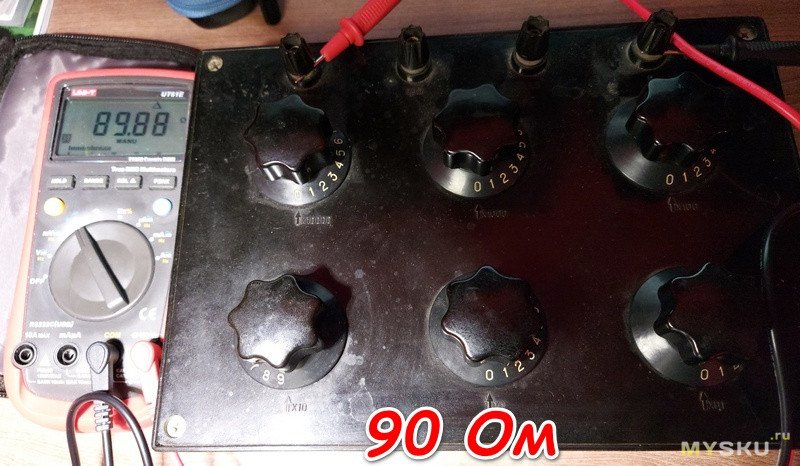

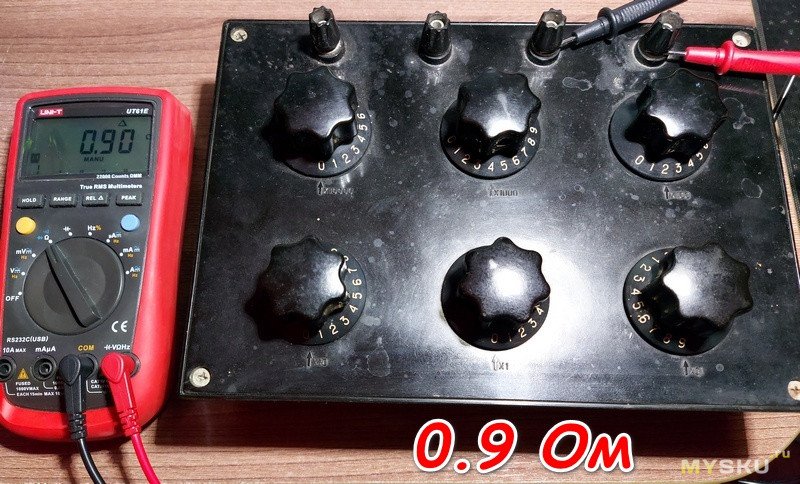

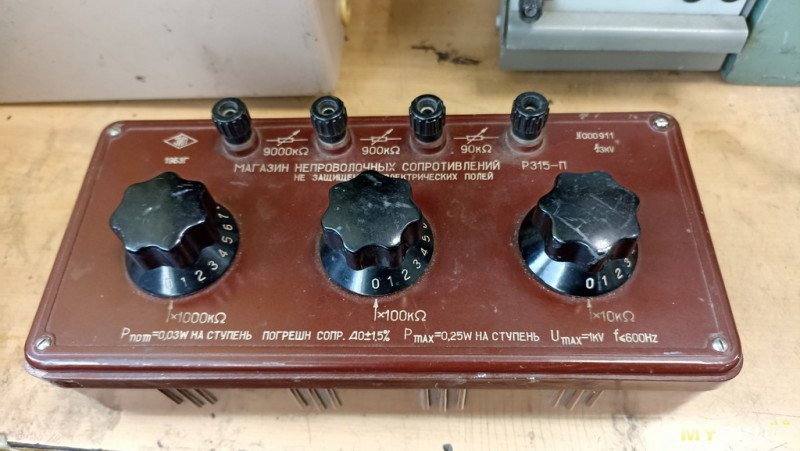

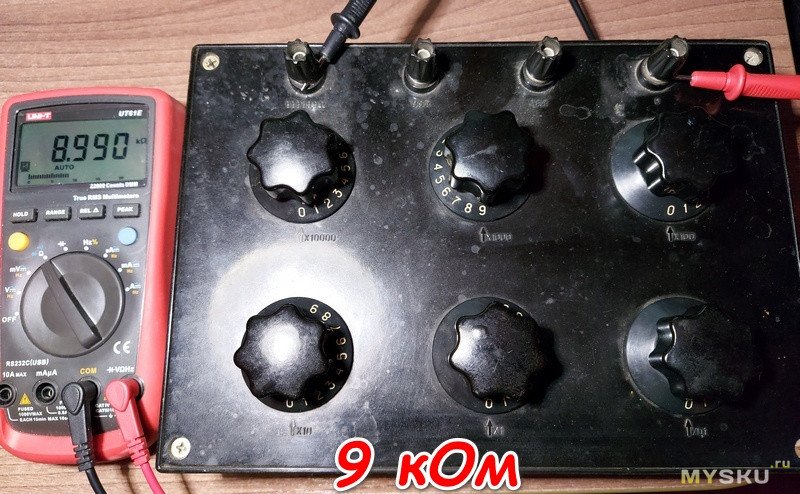

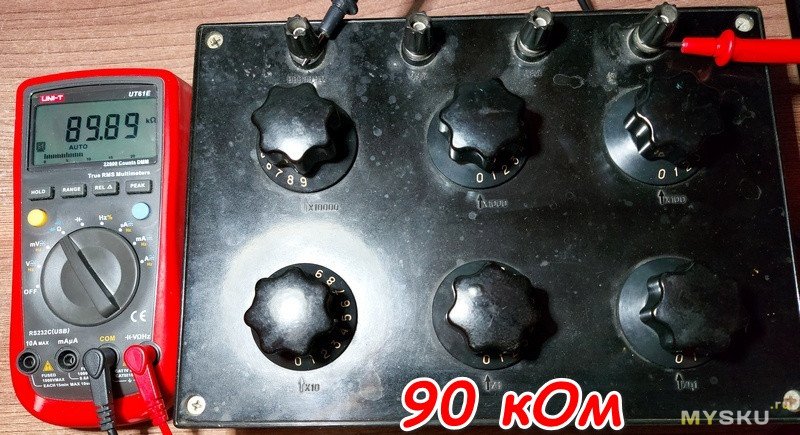

Прибор раньше был в КИПиА. Добрый дяденька отдал нуждающемуся. Разбирал- внутри все ухожено, смазано.
+
avatar
+1
  • vovand
  • 23 мая 2025, 06:47
Всего то 25 000р.
+
avatar
+7
Он столько стоит? Я и не знал. На Авито чтоли выставить… И еще один склянчить сходить.
+
avatar
+2
Посмотрел- в основном за 1000-2000 руб. Хотя есть экземпляры и больше 10к.
Не, за 2000к сам пользовать буду.
+
avatar
+1

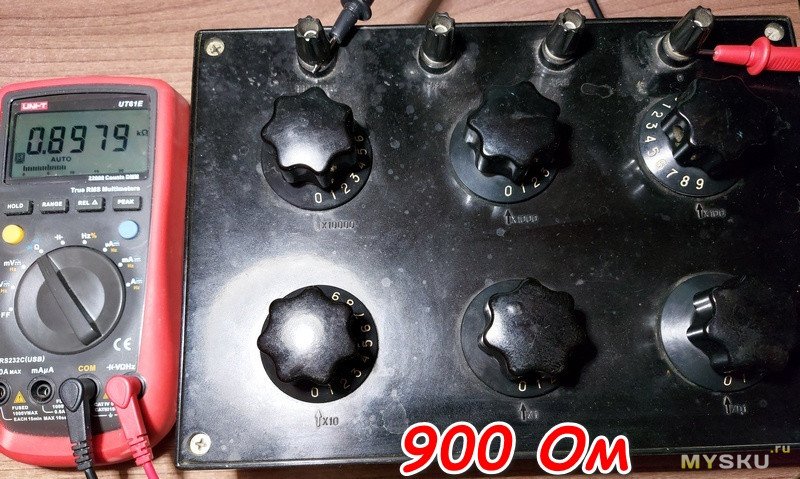

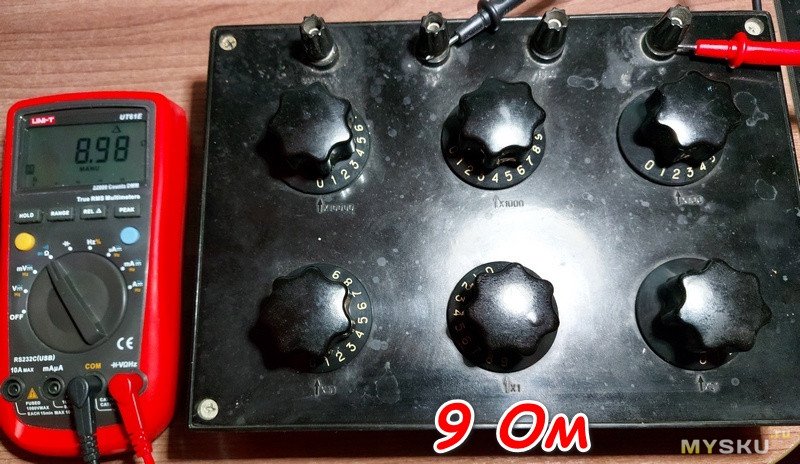

Ну, это — классика. Мой рабочий инструмент. Для бОльших сопротивлений ещё вот такой пользую в связке:Недостаток этих магазинов — нельзя использовать в качестве нагрузки, сжечь — как здрасьте. Для нагрузки я смастерил магазин из 25-ваттных зелёных проволочных потенциометров.
+
avatar
+1
если без поверки и с чёрт знает какой точностью — то всего 1100₽
+
avatar
+4
Резисторы 1%, но небольшую погрешность добавляет переходное сопротивление переключателей, что, в принципе, меня устраивает, мне на практике большей точности и не требуется…
+
avatar
+7
  • vlo
  • 23 мая 2025, 06:42
есть подозрение, что у этих переключателей контакты при переключении слегка шевелятся.
и сколько проживет пайка к жестким резисторам — вопрос.
+
avatar
+5
  • vovand
  • 23 мая 2025, 06:54
Когда раз в полгода настраиваешь схему, проще спаять два переменника, типа 10к + 500 ом, настроить и измерить сопротивление. Имею Р33 1973 года и пользовался им всего раз 5 за это время. Во всех импульсниках лишние 10 см провода приводят к возбуждению или наводкам. А по иному эту громаду и не подключить.
+
avatar
+1

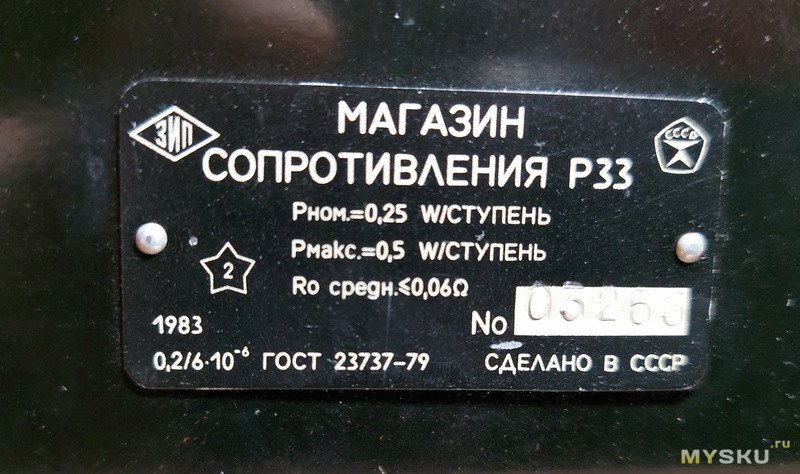

Имею Р33 1973 года и пользовался им всего раз 5 за это время. Во всех импульсниках лишние 10 см провода приводят к возбуждению или наводкам.
У этой штуки применение немного шире.
+
avatar
0
  • tysem
  • 23 мая 2025, 07:59
А зачем три вывода?
+
avatar
0
Скорее всего для точной установки первых двух низкоомных декад.
В промышленных магазинах сопротивлений встречаются варианты с отдельными отводами от каждой пары декад.
+
avatar
0
  • tysem
  • 23 мая 2025, 10:45
Да увидел. На рисунке единицы плюс десятые доли выведено
+
avatar
0
до 0.9 ОМ / до 9,9 Ом / до 99999.9 Ом
+
avatar
+2
Вот еще варианты
+
avatar
+6
  • daniln
  • 23 мая 2025, 11:17
Зря SMD резисторы поставили, они у вас поскалываются через какое-то время.
Для разъемов/переключателей и других «подвижных» механических устройств нужно ставить только выводные компоненты. У вас контакты галетного переключателя будут со временем расшатываться и немного «шевелится» из-за чего металлические напыление с smd резисторов будет скалываться.
+
avatar
+2
  • newbas
  • 23 мая 2025, 15:01

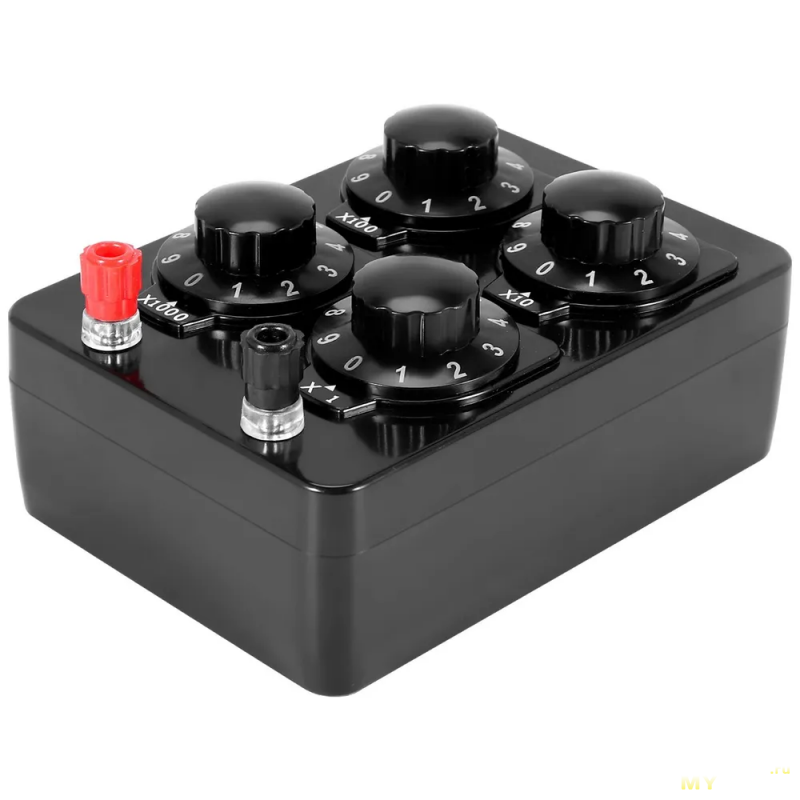

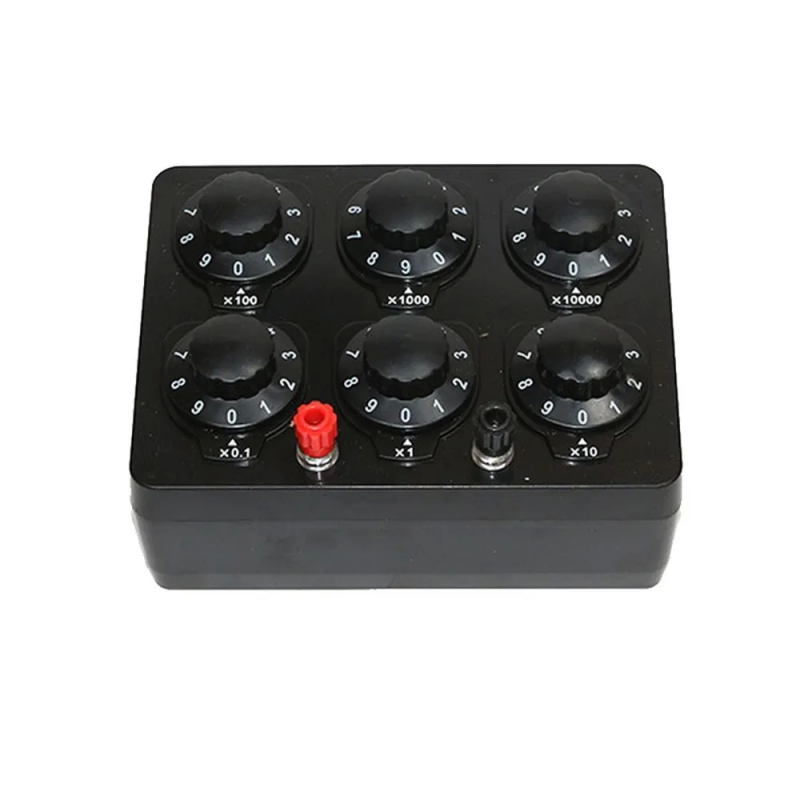

У самого магазин из СССР, но вот видел на озоне всего 455 руб
+
avatar
+1
Там на SMD резисторах, и точность соответствующая. СССР лучше гораздо.
+
avatar
+1
  • vlo
  • 23 мая 2025, 18:54
а в чем проблема с точностью у точных smd?
+
avatar
0
Установлены 1%, я думаю не точнее. А какова их термостабильность?.. На советских катушки из термостабильного высокоомного провода(вроде константан). Ну и конструкция в общем не такая надежная что в советском приборе.
+
avatar
0
Или манганин. Очень хороший ТКС у обоих.
+
avatar
0
У точных SMD никаких, у «точных» SMD чаще всего сильный температурный дрейф.
+
avatar
+1
  • Lvenok
  • 23 мая 2025, 18:05
Один только вопрос: как паяли SMD резисторы, чтобы пока припаиваешь один к ноге переключателя, другой в этот момент с этой ноги не отвалился?
+
avatar
+2
  • vlo
  • 23 мая 2025, 18:53
зачем ему отваливаться, если он с другой стороны уже припаян?
+
avatar
0
Складывается ощущение, что вы ни разу не паяли.
+
avatar
0
  • Lvenok
  • 08 июня 2025, 18:51
То что у меня smd — оно очень маленькое. Прогревается все целиком и сразу. Соответственно паяешь один край — со второго отваливается. Размеры: 1,5-3 мм. Поэтому и ассоциативно вопрос выскочил.
