CC/CV зарядное устройство для Li-Ion. Теперь с USB-C и цифровой индикацией!

Совершенно безвозмездно. То есть даром.
Подробности под катом.

Итак, мне в руки попал перезаряжаемый вейп EFIR POD 8000.

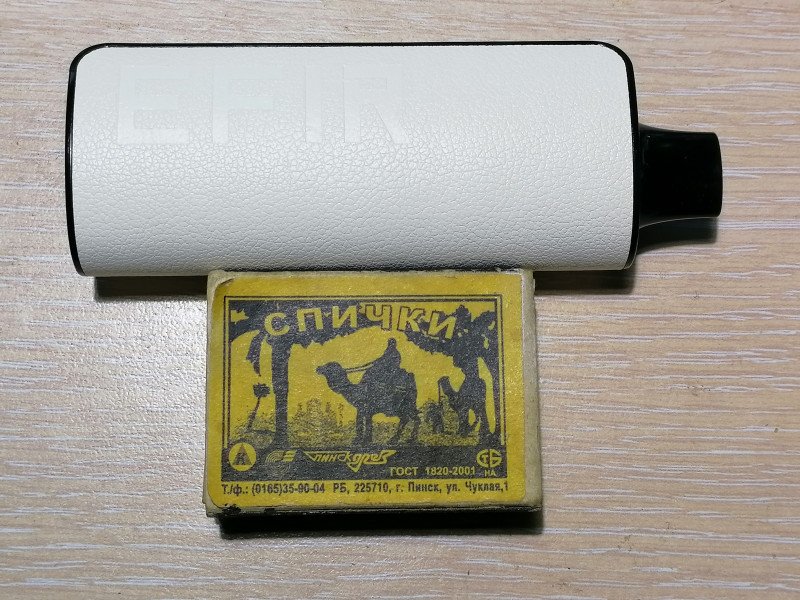

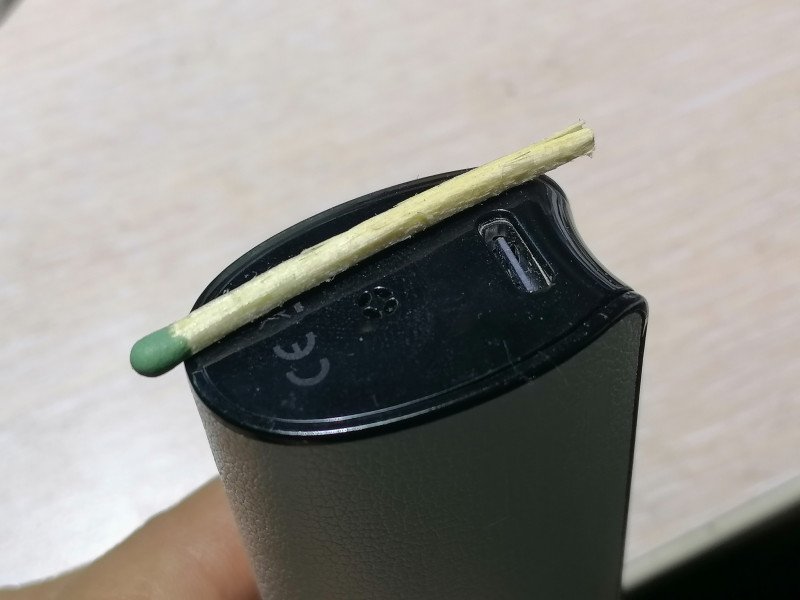

Казалось бы, всё как обычно — сверху мундштук, снизу отверстие для забора воздуха и разъём USB-C для зарядки:

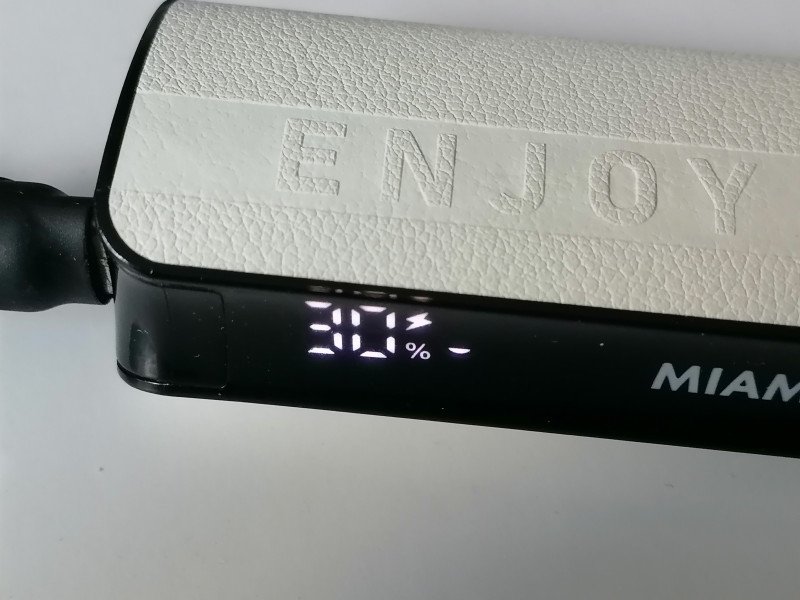

А нет, тут ещё цифровое табло есть:

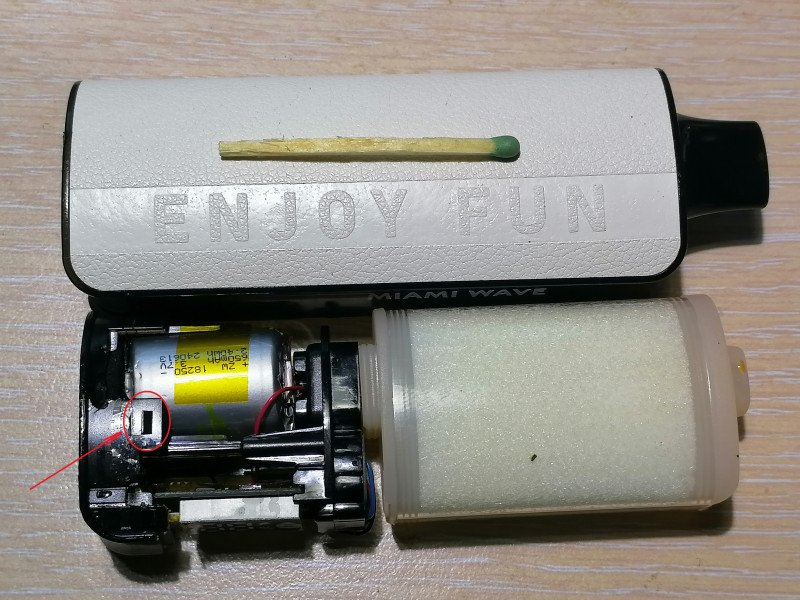

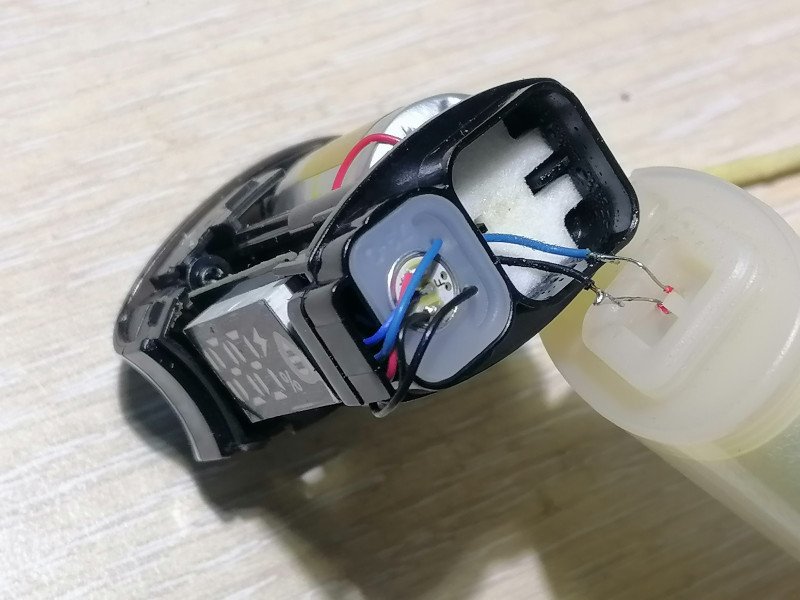

После этого вейп был расковырян — безжалостно, но аккуратно:

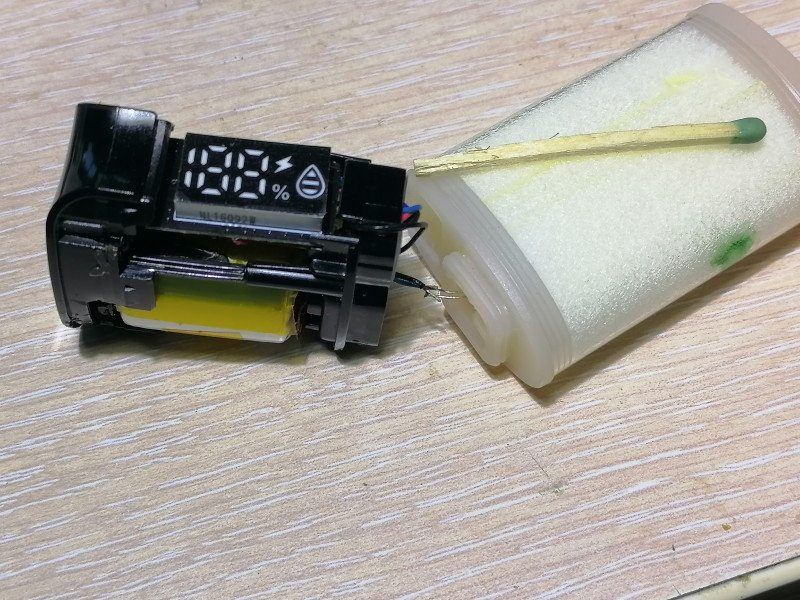

Вся электроника девайса собрана в едином блоке:

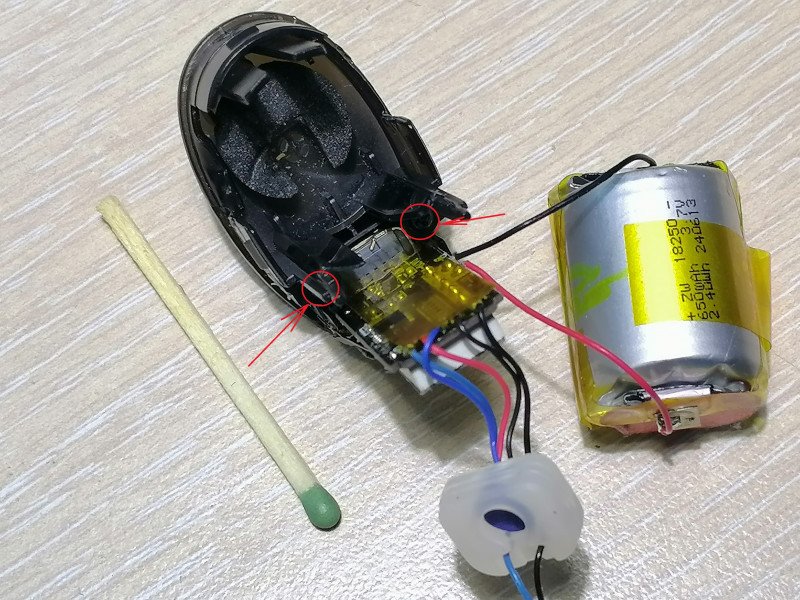

Он держится в корпусе за счет двух пластиковых защелок(указаны стрелкой)
Провода к нагревательному элементу расположены очень близко и имеют довольно длинные неизолированные участки. Не, у датчика затяжки подразумевается защита от КЗ по выходу(помимо всего прочего) но как-то оно стремновато такое видеть в заводском устройстве:
Отпаиваем нагревательный элемент.

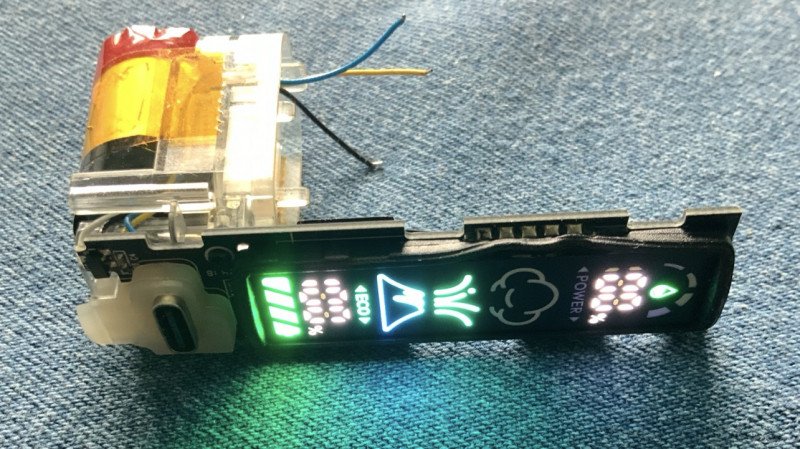

Вот так выглядит отдельно взятый электронный блок.
Его пластиковая обойма является одновременно нижней крышкой корпуса. Разбирается растягиванием в стороны по стрелкам.
Плату держат за корпус разъёма USB-C два мелких самореза(указаны стрелками):

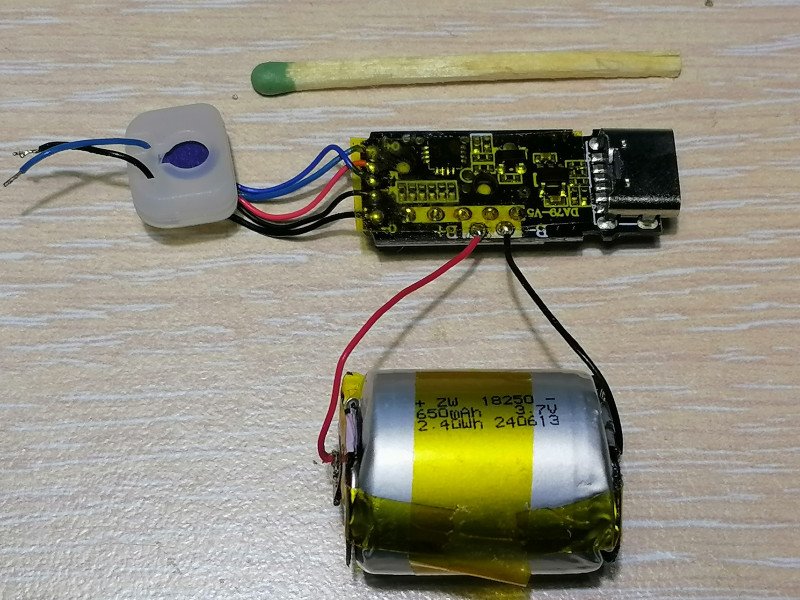

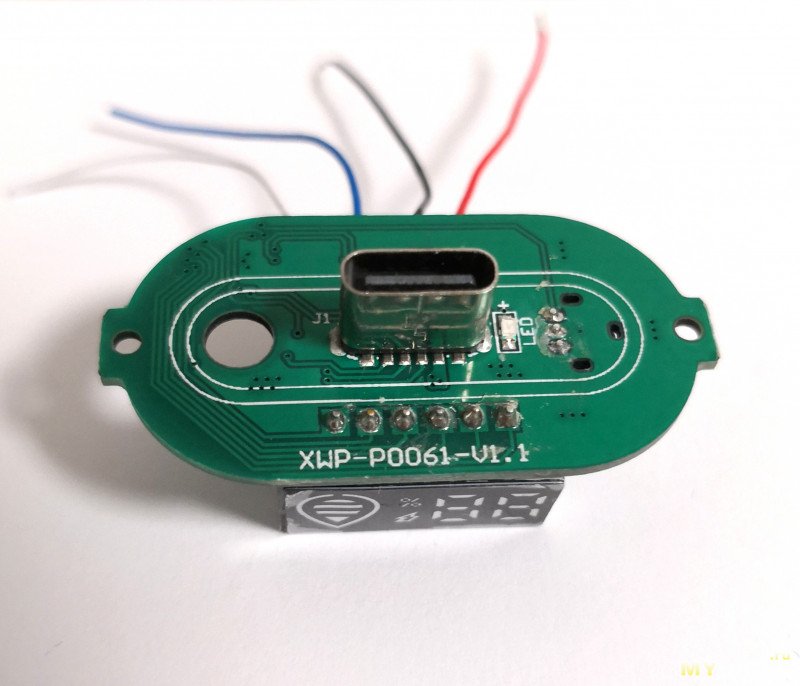

Собственно, электронная часть устройства:

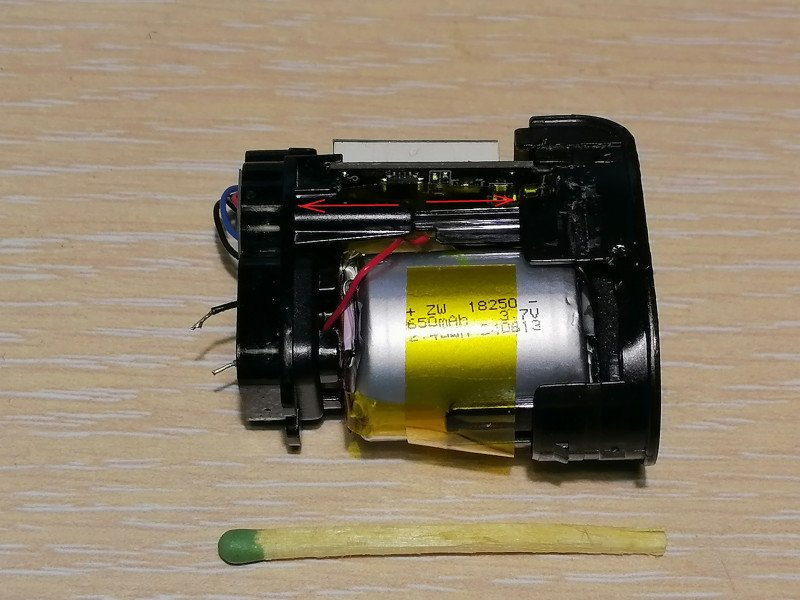

Литиевый аккумулятор в полимерном корпусе имеет довольно необычный типоразмер 18250. Хотя, в общем-то, нет никаких проблем намотать под заказ пленочный рулон практически любых размеров — только платите.
Плата электроники имеет габариты 27,5х12 мм(без учета выступающего корпуса разъема).

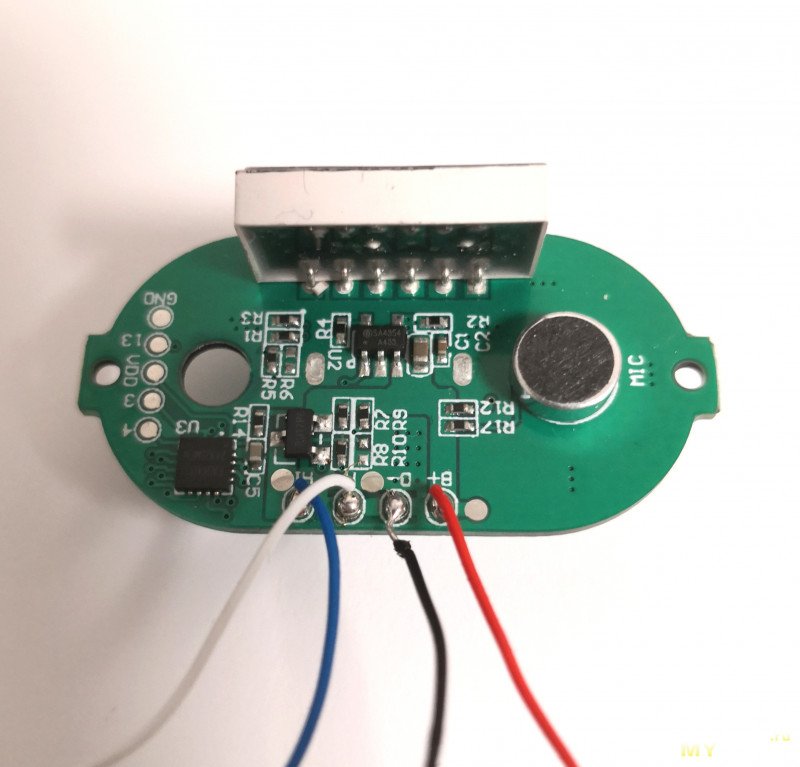

Её тыльная сторона крупным планом:

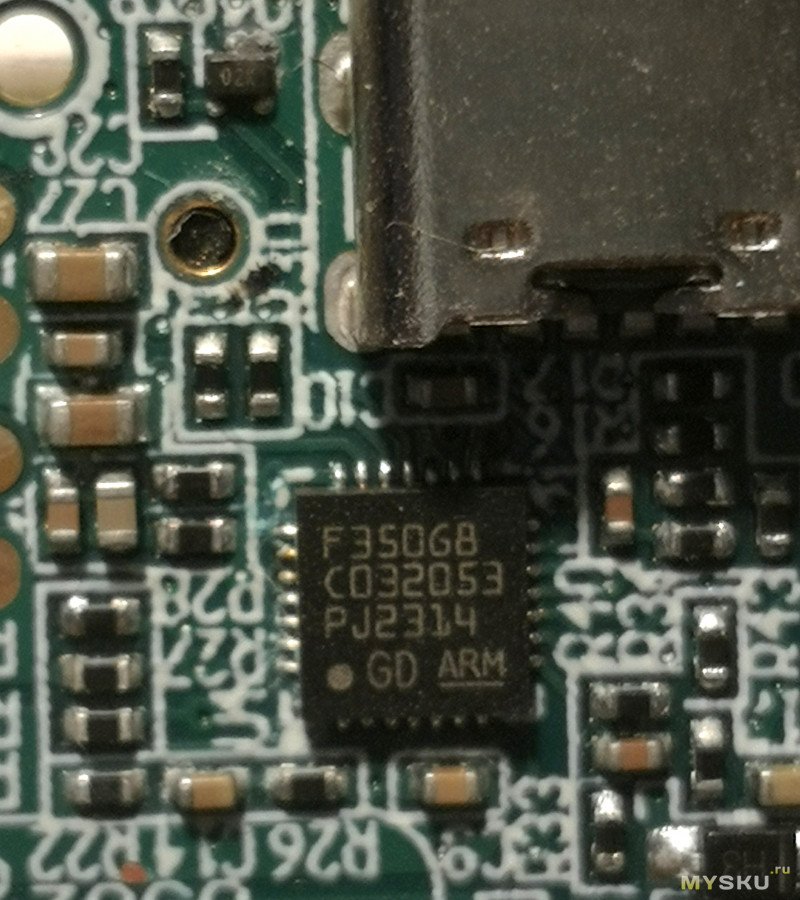

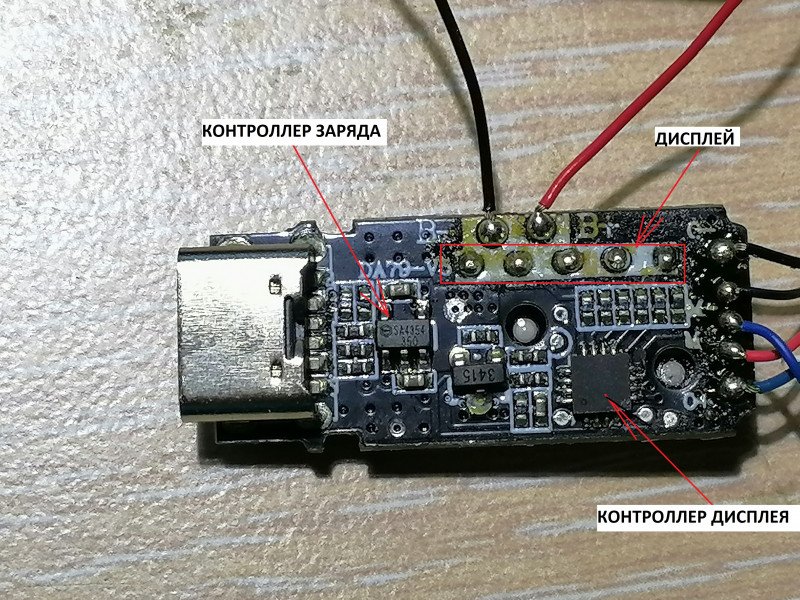

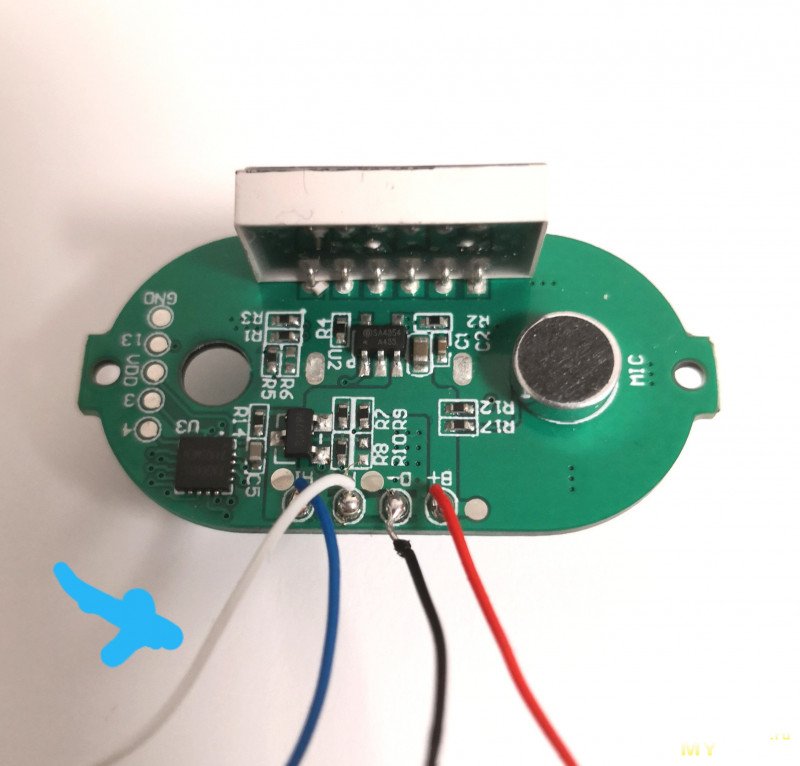

Основная функциональность реализована двумя микросхемами: безымянным контроллером дисплея и контроллером заряда литиевого аккумулятора SA4354:

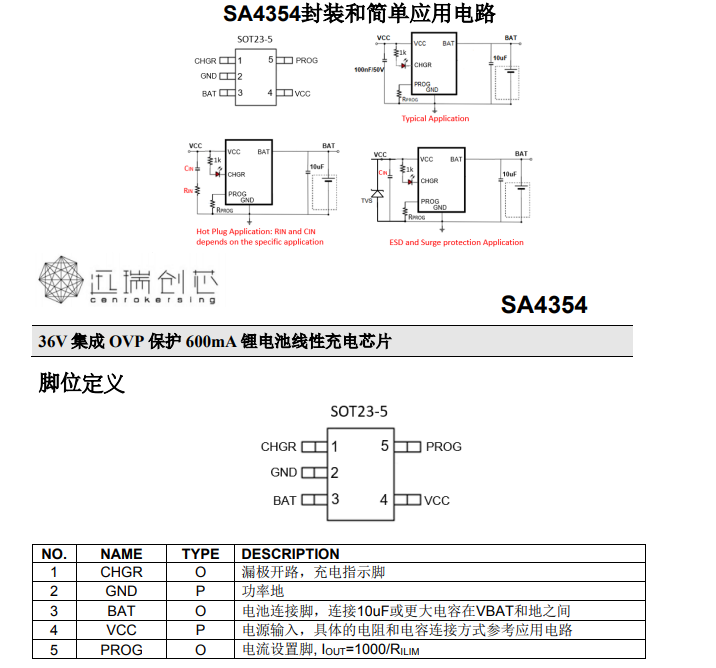

Примечателен он тем, что способен переварить до 28 В входного напряжения. Ток заряда, правда, маловат по нынешним временам — всего 0,6А, но это же чип в корпусе SOT23-5! Тем более что какому-нибудь фонарику и такого за глаза.
Вид платы сбоку:

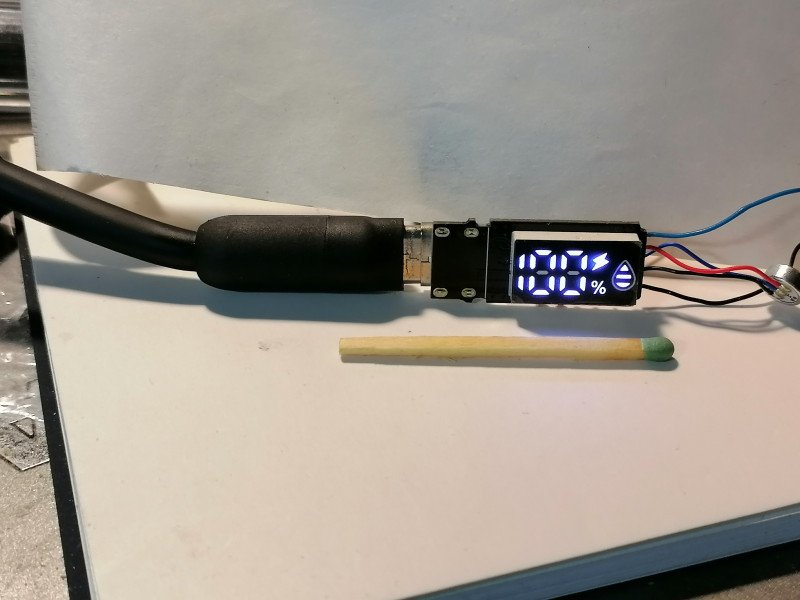

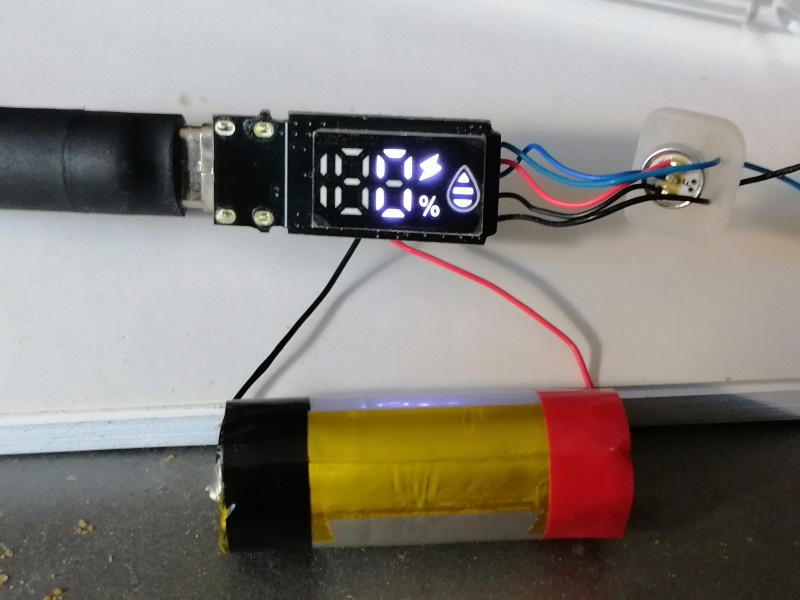

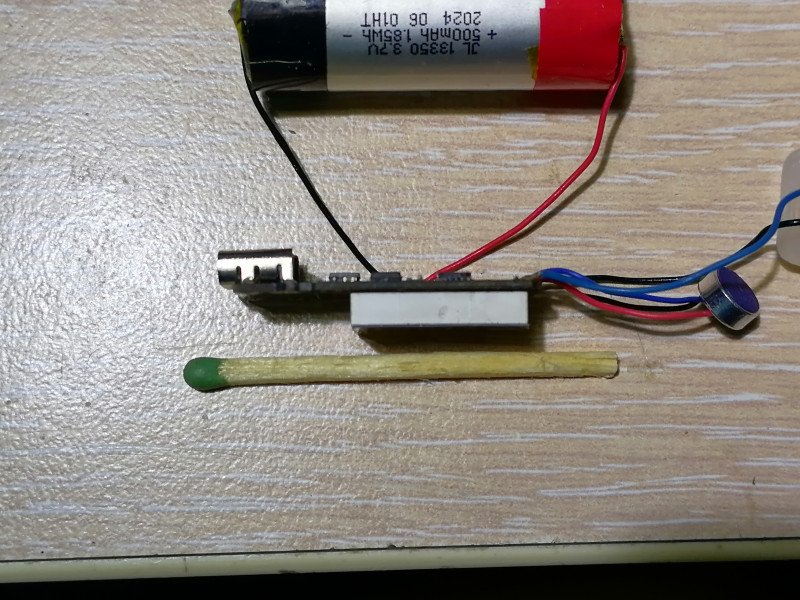

Подпаиваем к плате полностью разряженную аккумуляторную ячейку и подаем питание:

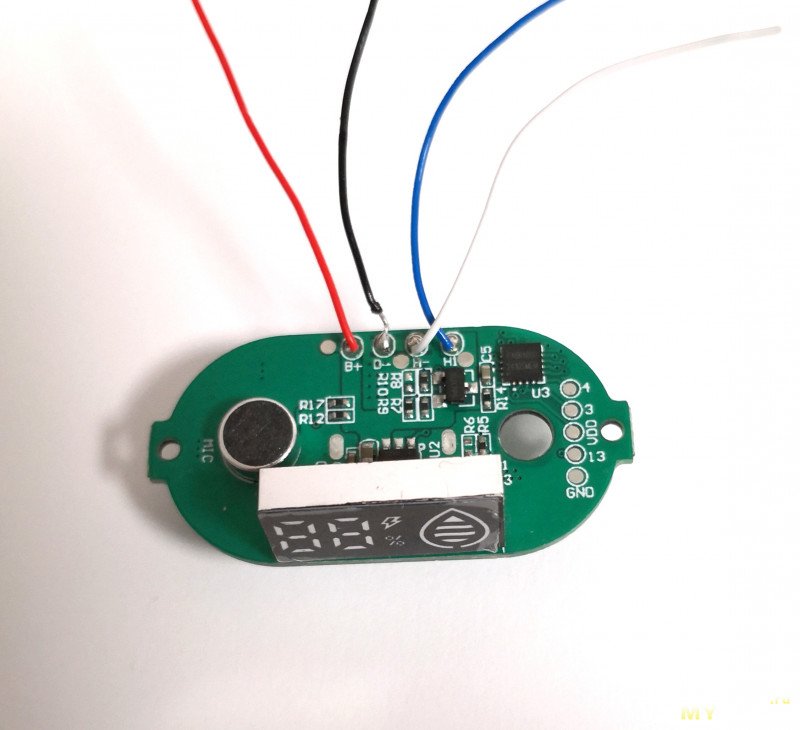

Почти вся лицевая сторона платы занята кастомным семисегментным дисплеем белого свечения. У дисплея всего пять выводов, так что его внутренняя схема и алгоритм управления должны быть довольно извращенными — чарплиплексинг и игры с полярностью во все поля. Уровень заряда он высвечивает с дискретностью 5%. Размер корпуса дисплея 16х9 мм.
Кстати, счетчик уровня жидкости теперь сбросился и показывает полный бак:)
Аккумулятор на 650 мАч плата зарядила примерно за час.
При отсутствующем нагревательном элементе плата не отказывается показывать уровень заряда в момент срабатывания датчика затяжки и не уходит в ошибку.
Вывод: неожиданно удобный в применении модуль. Слабоват, но очень компактный и довольно фаршированный. Рекомендую к применению.
