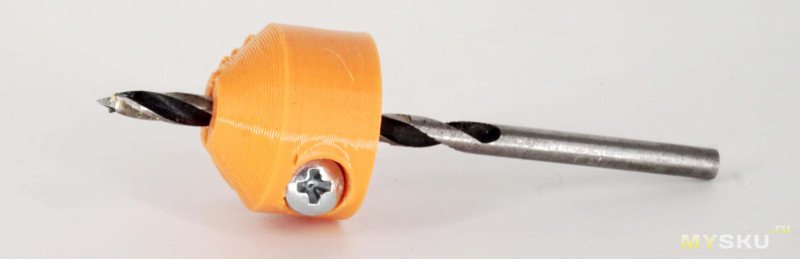

Ограничители глубины сверления: иногда пластик полезнее металла

Нередко отверстия нужно просверлить не насквозь, а на определенную глубину. Некоторые сверлят «на глаз», но обычно что-то придумывают. В своё время смог найти только металлические муфты с боковым зажатием винтами без шляпки, но они имеют свои недостатки. А оказывается бывают ограничители пластиковые, с другим типом крепления и в некоторых ситуациях они намного лучше. Под cut обзор таких ограничителей.

Зачем?

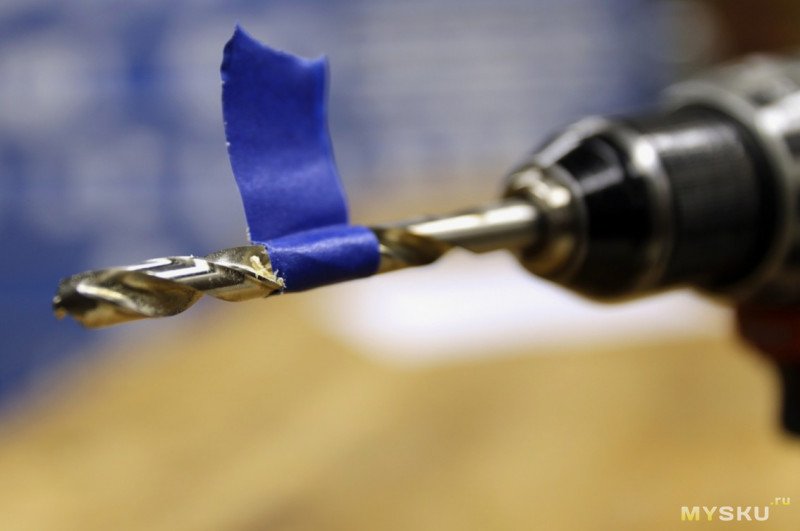

Раньше, если мне нужно было просверлить глухое отверстие на определенную глубину в дереве, использовал разные «подручные» средства — наматывал на сверло изоленту, брал подходящие пластиковые трубочки или деревянную бобышку и иногда сочетал «первое» со вторым и третьим. Получалось не очень точно, т.к. изолента проминалась, а сверло имеет склонность «неконтролируемо заглубляться» в самый неподходящий момент.

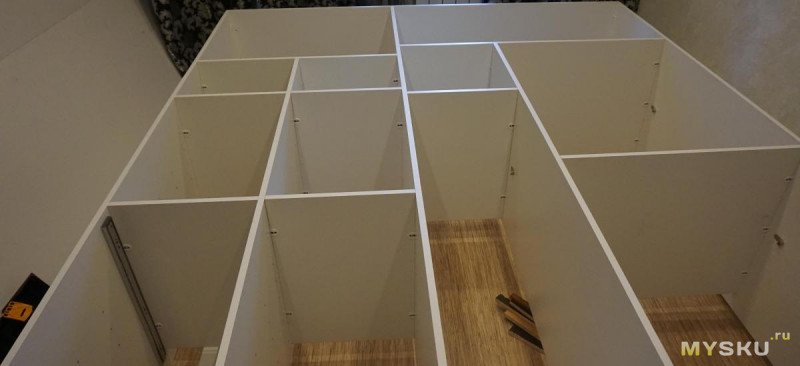

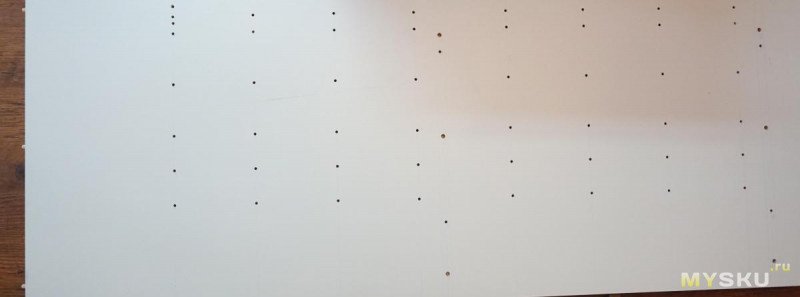

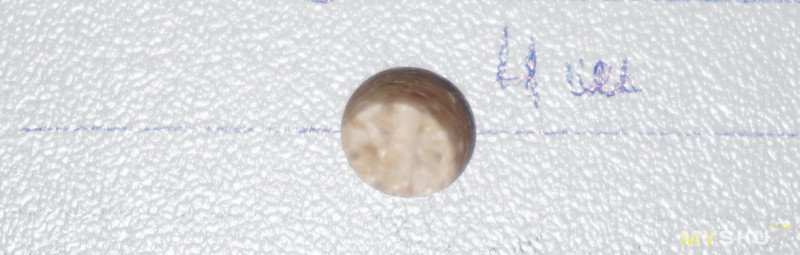

Позже, когда сам и для себя собирал мебель из опилок, столкнулся с тем, что неточность сверления «в пласть», для последующей установки шкантов или фурнитуры имеет неприятные последствия — запросто можно просверлив чуть «лишнего» испортить габаритную и недешёвую деталь из ЛДСП. А иногда и без возможности спрятать или устранить ошибку. После чего приходилось придумывать что-то или выкручиваться вплоть до покупки новой.

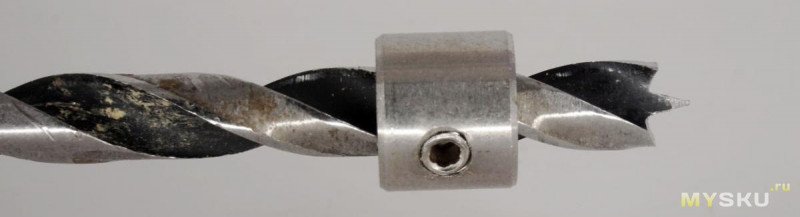

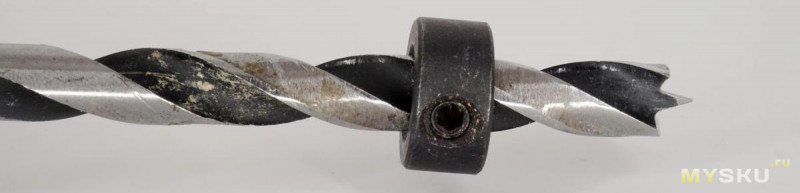

Вот тогда и поискал решение, нашёл простейшие металлические ограничители в виде муфты с креплением в виде установочного винта, прижимающего её к сверлу. Попробовав их в работе оценил их как не самые лучшие — надёжно зажать всегда проблема, винт то в ручей сверла попадёт, то в кромку.
Так как крепёжный винт тут единственный, то ограничитель почти всегда устанавливается с перекосом, что часто приводило к повреждению поверхности детали. Но в целом — «с ними лучше, чем без них», пришлось справляться.

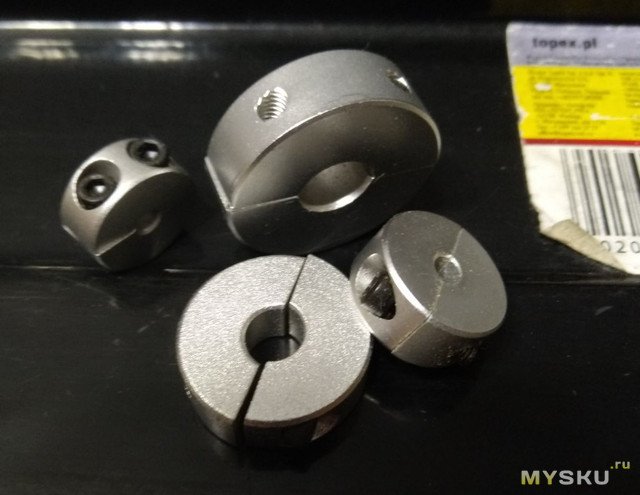

Позднее, попались на Али ограничители чуть другого типа — большей высоты и с несколькими крепёжными винтами. Перекосов при установке у них меньше и фиксируются за счет нескольких винтов они получше предыдущих, их уже почти ровно установить получается.

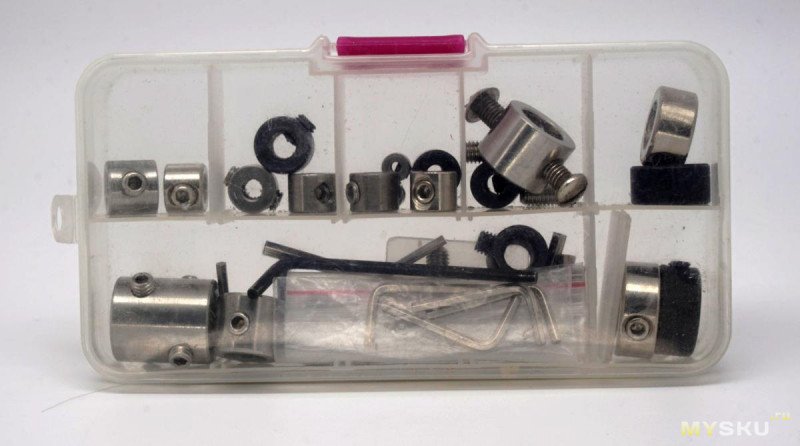

В итоге, набрал их целую коробочку, использовал при сверлении, но «всех косяков» предыдущих они также не лишены: и ровно поставить не всегда удается, и удержание с этими винтами не самое крепкое, иногда проворачиваются и если вовремя не заметил, то могут быть последствия в виде испорченных деталей.

Попадались ещё ограничители «зажимного» типа — они намного «лучше» (наверное, не пробовал, но так думаю). Но мне они попадались только под дюймовые сверла. Наверное и к метрическим они более менее подойдут, но экспериментов тут не хотелось. А муську я тогда ещё не читал, а то бы знал, что точно можно. В результате проблему для себя решил более кардинальным способом: для таких операций стал использовать ручной фрезер с самодельным кондуктором.

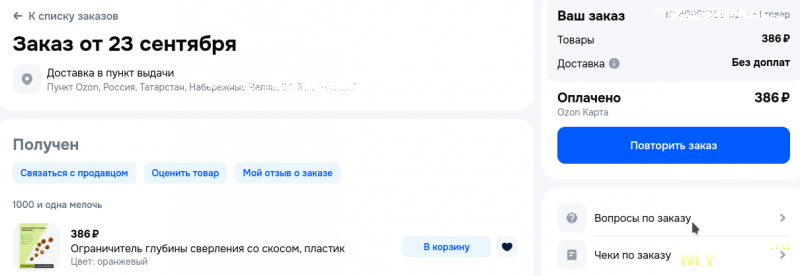

Но в целом, проблема не исчезла, просто стала менее острой. Иногда что-то делаю дома руками, доставать фрезер со всеми «приспособами» для небольших объемов нет желания. Недавно возникла потребность выполнить подобные операции не дома и тащить туда ещё и фрезер с пылесосом совсем не вариант. Поэтому, когда в очередной рекламной выдаче Озон предложил эти ограничители, посмотрел: стоят недорого, конструкция вроде подходящая и решил их попробовать.

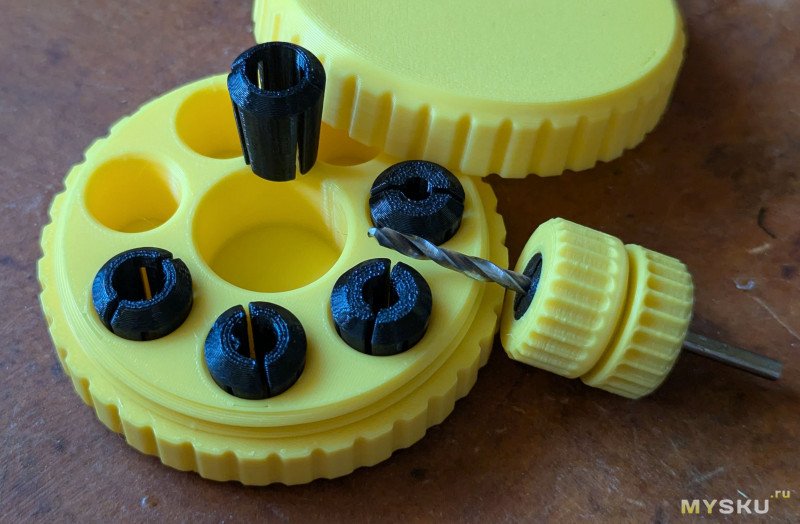

Смотрел также из любопытства разные другие конструкции, попались с доставкой из китая варианты с цанговым зажимом, как пластиковые, так и металлические. С такими раньше не сталкивался, подумал, что должно быть удобно, однако в отзывах к пластиковым пишут, что ставятся с перекосом, это шляпа. Ещё попалась крутая и более продуманная конструкция пластиковых: из двух частей и с подшипником, думаю должны быть более долговечными. Но они и стоят почти в 8 раз дороже, видимо для профи ;)

Внешний вид и характеристики

Приехали в обычном пластиковом конверте.

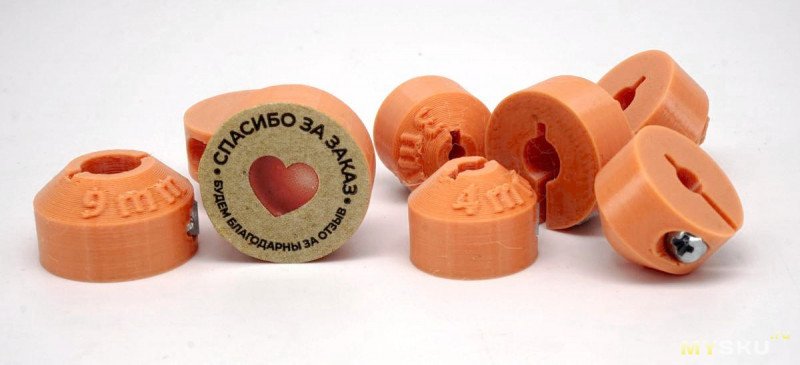

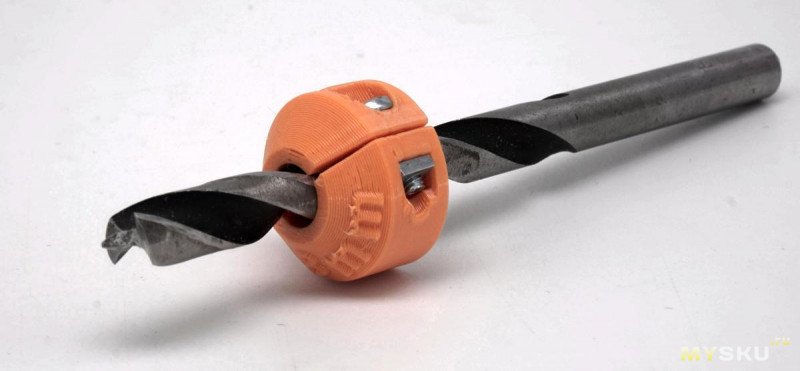

Ограничители в количестве 8 штук, под сверла 3, 4, 5, 6, 7, 8, 9 и 10 мм. Изготовлены из пластика PET-G, методом 3D печати (и это тот случай, когда ещё один пример в копилку, зачем стоит купить 3D принтер ;)

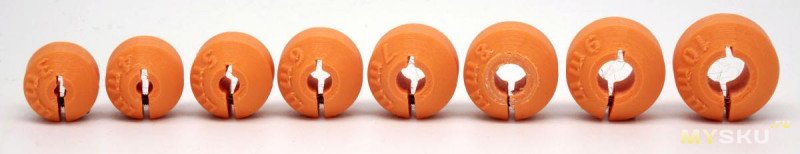

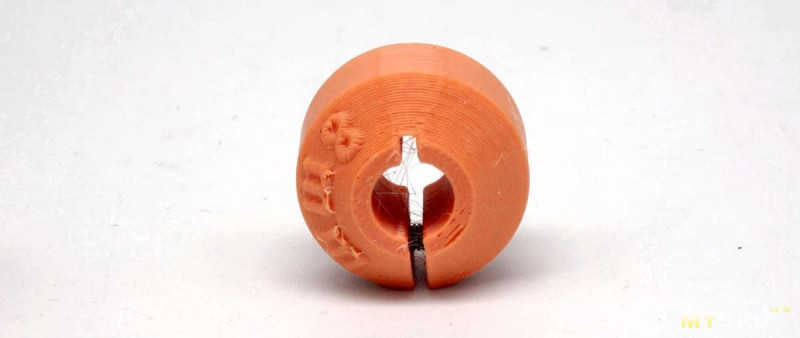

Видны артефакты печати. Размеры — высота у всех одинаковая ~ 14 мм, диаметр ~17.5 мм для ограничителя под сверло 3мм и по миллиметру добавляется для каждого размера до 24.5 мм для сверла 10 мм.

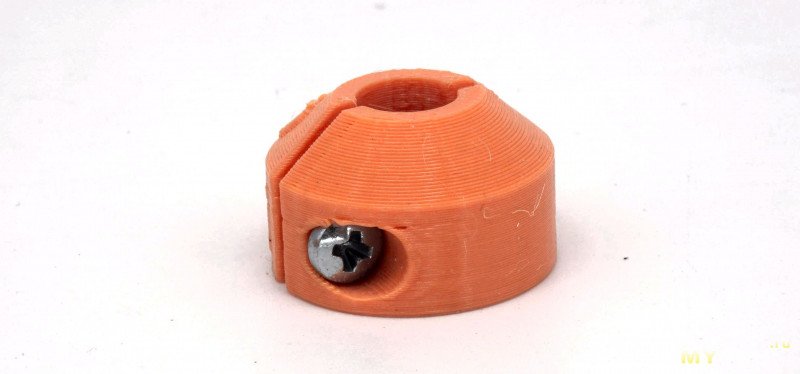

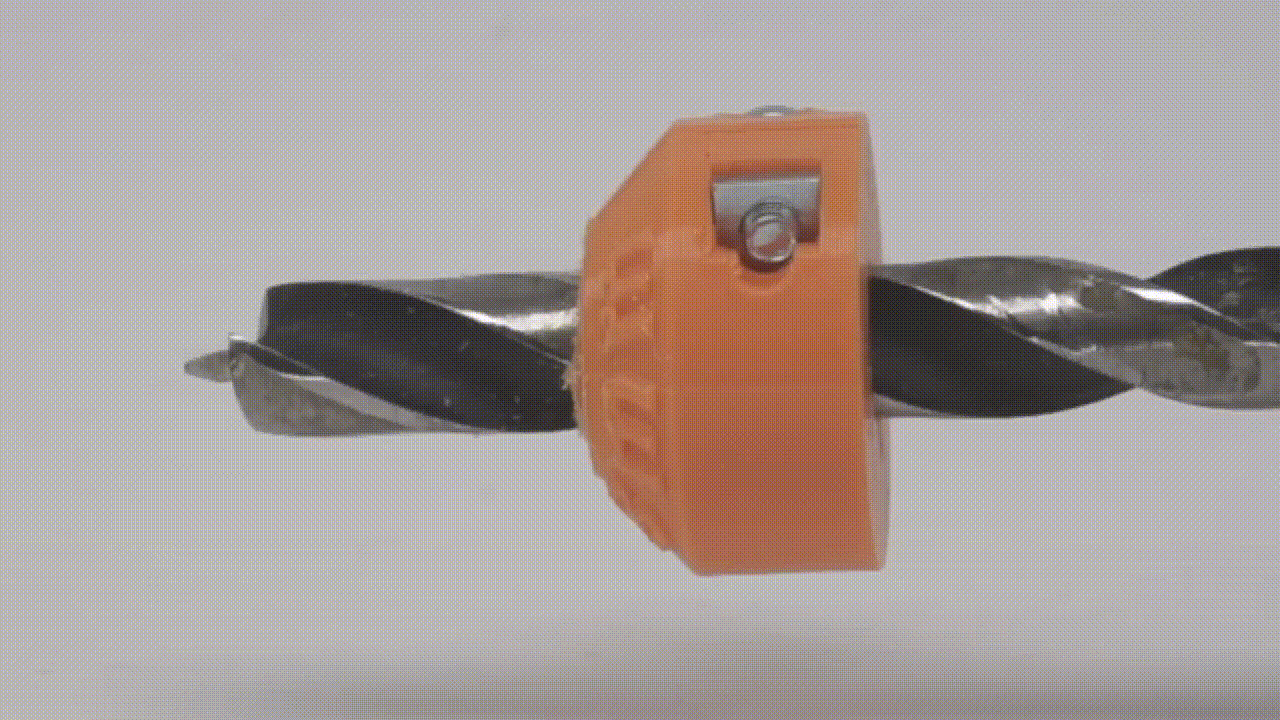

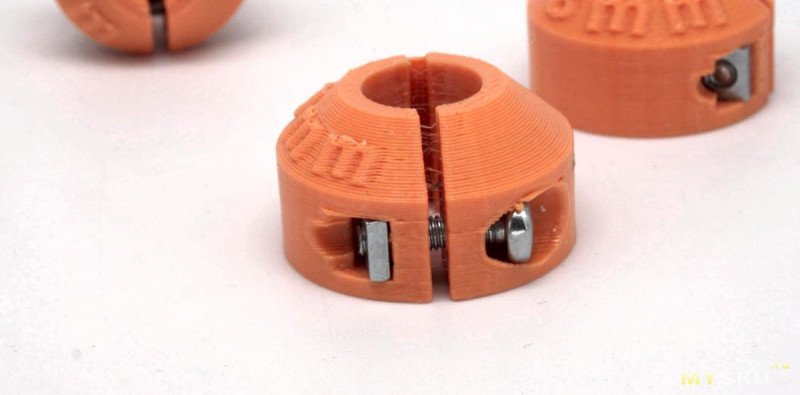

Конструкция — «правильная» крепление выполняется методом «обхвата» и зажима сверла внутренней поверхностью, а не установочным винтом, в отличие от.
Для сжатия используются метизы М3, их усилия более чем достаточно. Гайка квадратная зажата крепко. Винт — под отвертку PH мне такое точно удобнее шестигранника.
На сверло поначалу надевается со значительным усилием, потом гораздо легче. На сверле 3 мм смотрится довольно громоздко.

Использование

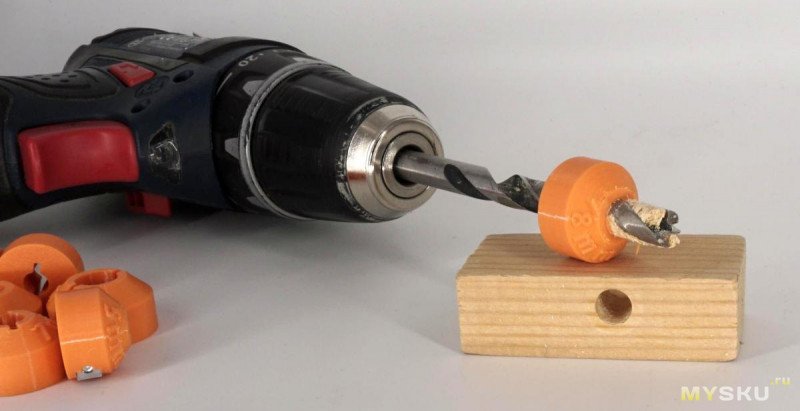

Для отверстий под шканты буду использовать сверло Ф 8 мм с ограничителем.
Как и ожидалось, зажимается ровно и почти не бьет.
Выставлять и зажимать удобно, усилия зажатия вполне хватает для ограничения сверления при заглублении сверла. Просверлил пару отверстий в дереве, ограничение работает. Причём на дереве можно зажимать обратной стороной — так повреждений детали ещё меньше. Но и так нормально, давить лишнего на сверла не нужно, лучше использовать острые ;)

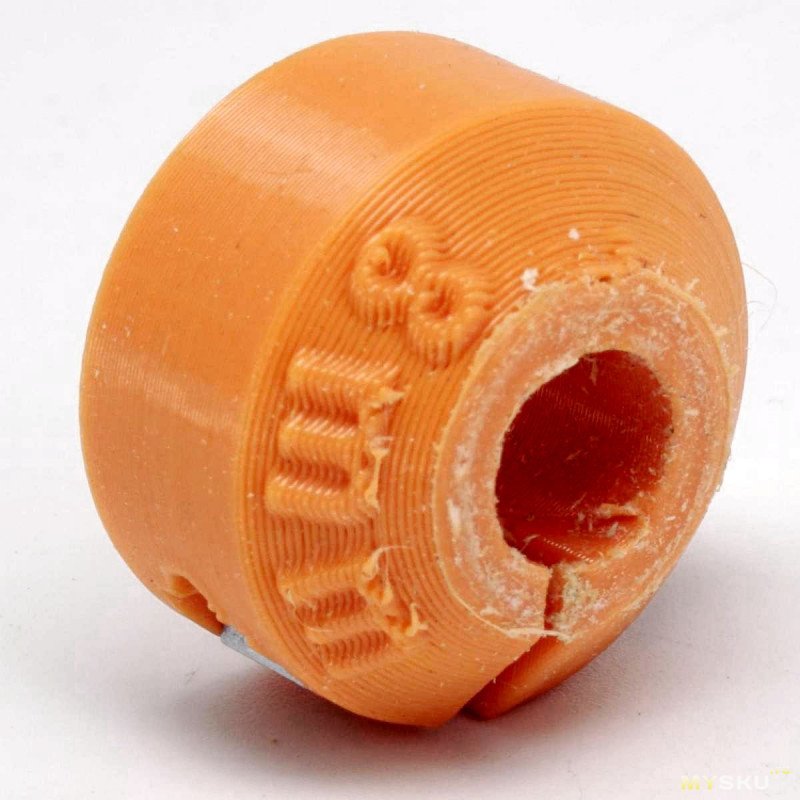

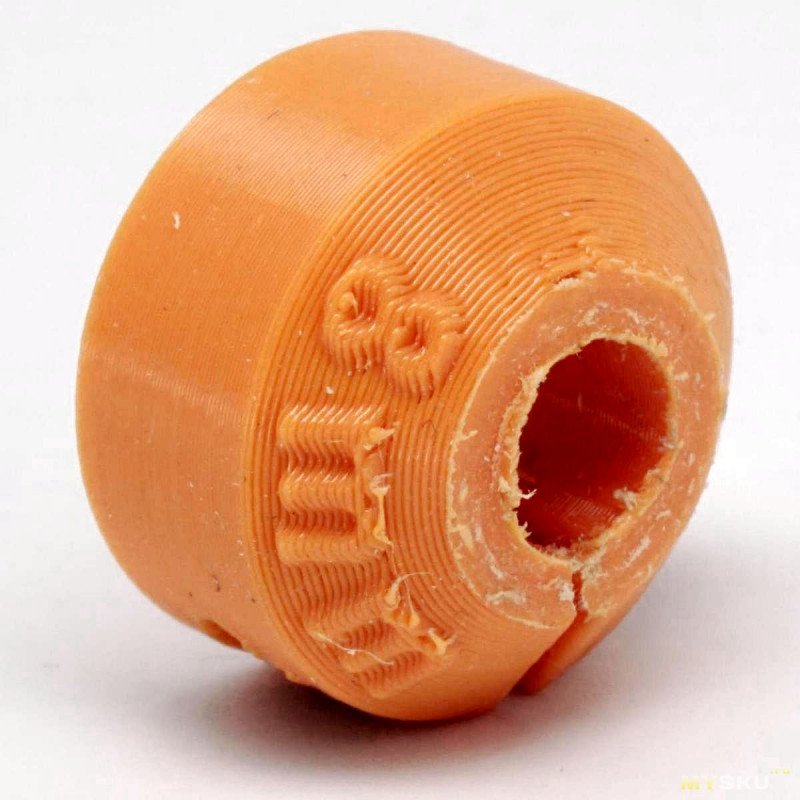

После первых сверлений, внутренняя кромка отслоилась и просто срезал ножом, продолжил сверлить дальше. В этот раз достаточно было пары десятков глухих отверстий в дереве и десятка три в торце и в пласти ЛДСП. После этого, передняя грань выглядит слегка потрепано, но на работу это никак не влияет.

Переставлять для глубины в пласти и в торце удобнее, чем старые. В итоге, работать с этим ограничителем понравилось намного больше, чем со старыми металлическими.

Выводы

Ограничители понравились. Удобно выставлять, переставлять и зажимать, удерживаются очень крепко и надёжно.

Материал пластик — это и плохо и хорошо.
Не для «промышленного использования», если у вас объемы профи, то лучше «более специальные» решения посмотреть, выбор есть. Кроме того, если с этими ограничителями сверлить с различными металлическими кондукторами, то наверное, они будут «вырабатываться» быстрее. Хотя, думаю, что и в этом случае, в любительской практике их хватит не на один год.

В остальном, «для дома для семьи» — вариант отличный за недорого. При сверлении «мягкий» материал (дерево, фанера, ЛДСП, МДФ) — повреждается минимально или вовсе незаметно. Можно использовать для сверления отверстий под короткий евровинт, под полкодержатели, под ответный винт рафиксов или минификсов и под шканты (без кондуктора, да и с кондуктором тоже — можно). Жалко, раньше, когда мне приходилось сверлить много глухих отверстий при сборке таких у меня не было.

P.S. А владельцы 3D принтеров, наверное себе такие или даже лучше уже напечатали.
