В крайне дешевом проекторе Unic YG300 заметил что при подаче питания два чипа почти моментально нагреваются, пальцем не коснёшься. Значит надо радиаторы. Кому интересно про доработку мини-проектора, добро пожаловать;)



Когда-то ради любопытства был куплен очень дешевый проектор Unic YG300, сделана рамка из дерева, натянут самый дешёвый экран с отражающим слоем. Для мультфильмов и относительно старых фильмов (без кучи динамичных спецэффектов) вполне подошло, атмосферно довольно вечером посмотреть вдвоём, но есть одно но — ни у меня, ни у девушки проекторов до этого не было никогда, поэтому все довольны))

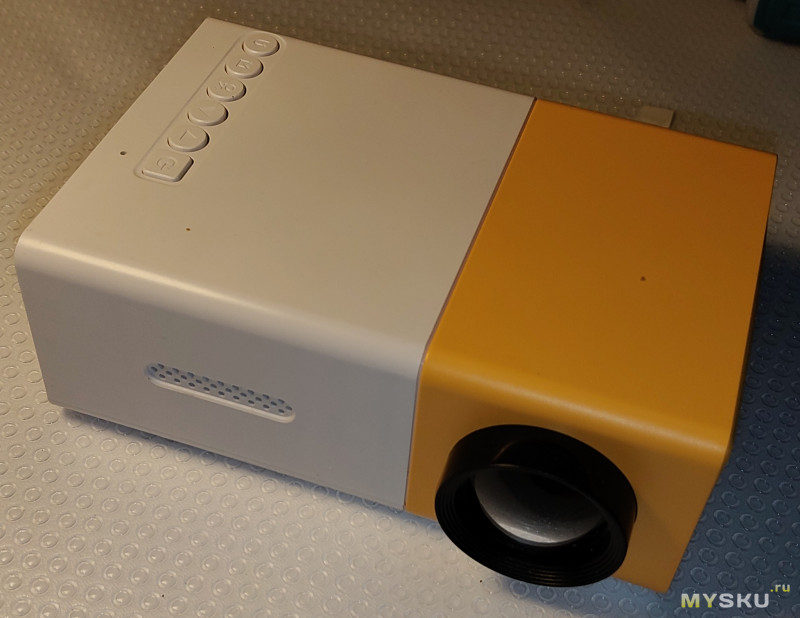

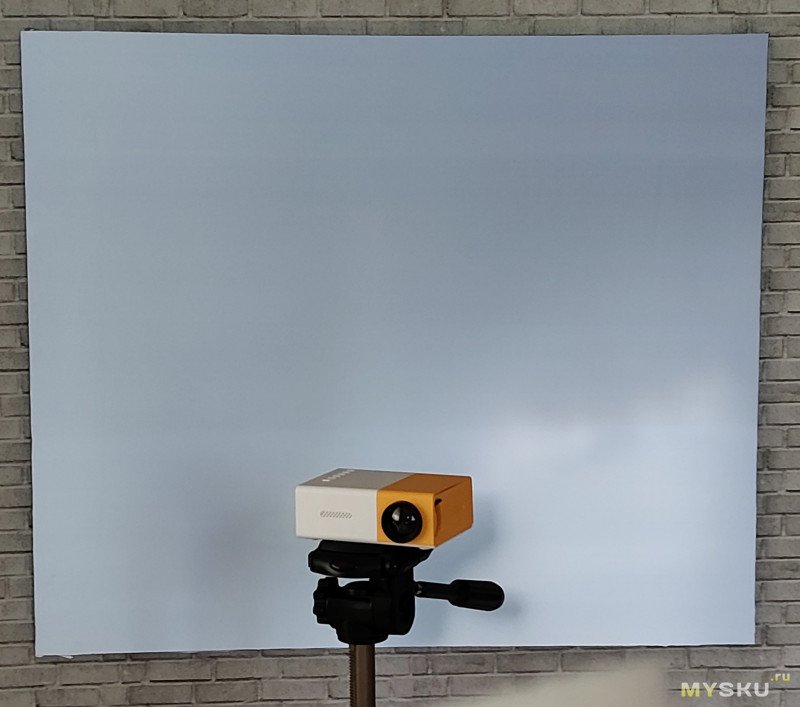

Сам проектор Unic YG300 по факту игрушечного размера, установлен на фото-штатив (есть у него соответствующее крепление снизу):
От экрана стоит в двух метрах. 30 минут просмотра, потом 20 мин перерыв обычно, что-то стирается или готовка. Объясню — у этих проекторов большой процент брака и с надёжностью есть вопросики, в отзывах часто видел «не включается после одного фильма», моё мнение — ультрадешевый проектор, по цене не самого дорогого фонарика, конечно он сделан без запаса прочности))

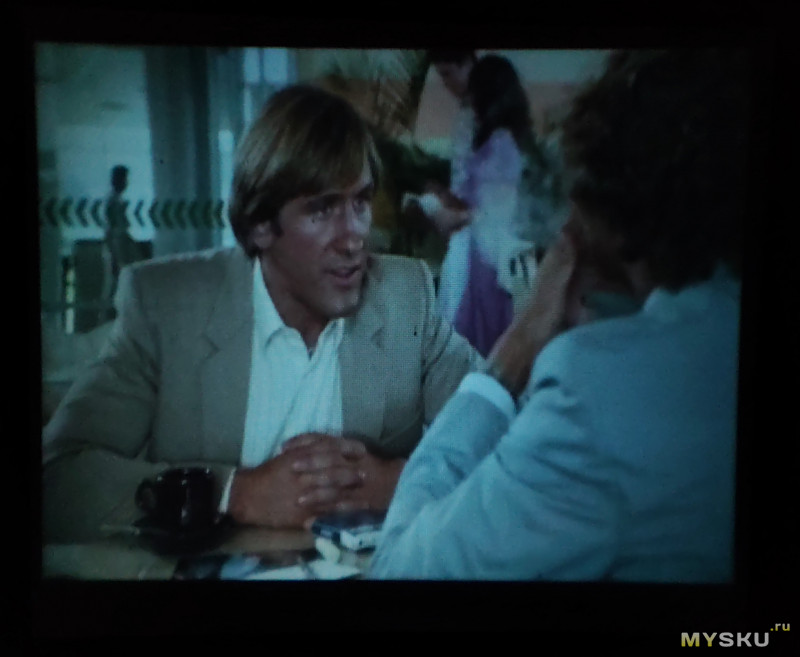

Нам «заходят» и эти 60" экрана (размер полотна получился 120х100см, диагональ 150см):
Думаю в будущем конечно побольше экран и технику другую, но пока не до этого.

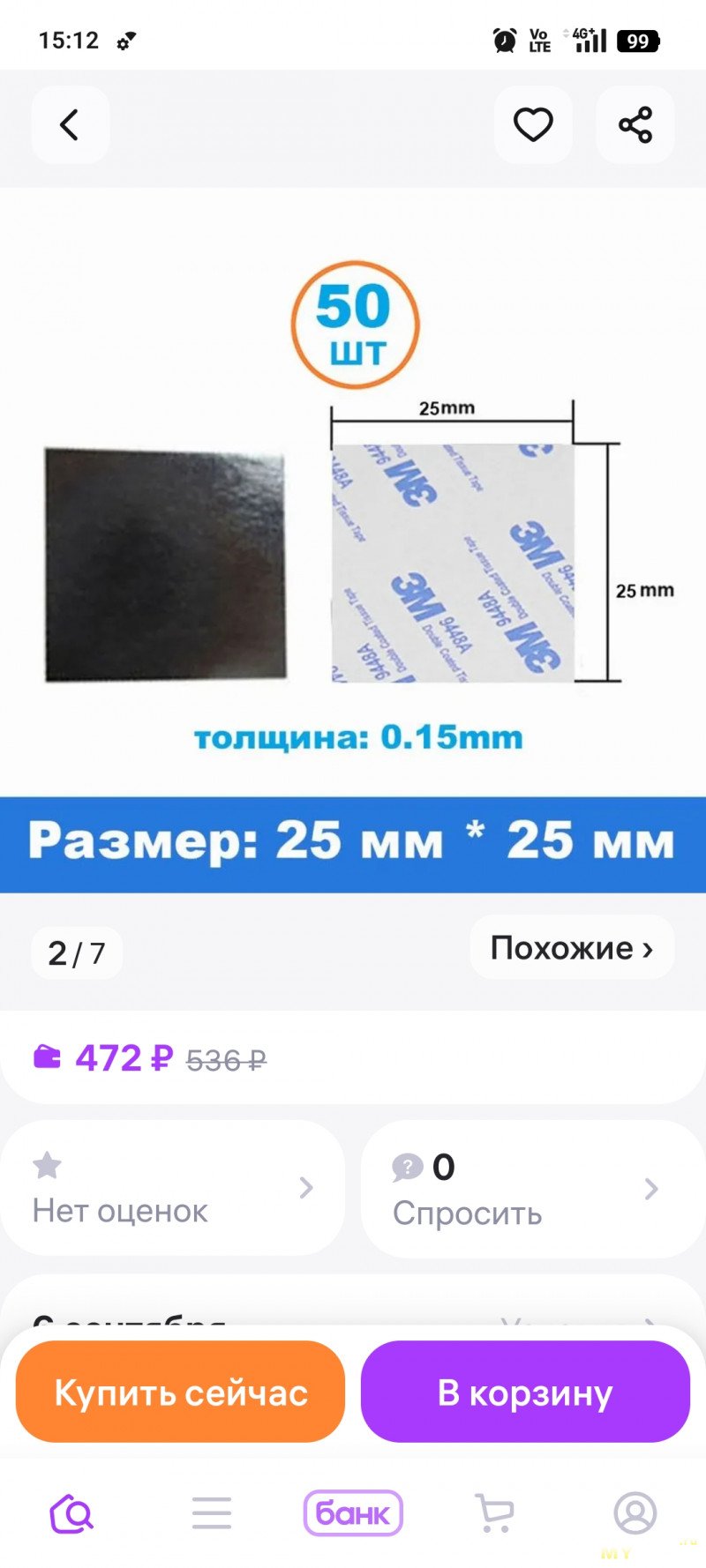

Яркость его, если ночью — достаточная, но впритык совсем. Хочется побольше конечно (насчёт разрешения тоже, но это не решить паяльником), поэтому полез внутрь посмотреть какой там светодиод и померить напряжение его… При включении разобранного устройства обратил внимание, на сильный нагрев чипов и заказал необходимые радиаторы, сверив размеры, да количество с запасом (знакомый электромонтажник помню говорил «делаешь ремонт, покупай провода не сколько намерял, а с запасом», так и тут, пригодится наверняка, да и цена — 3шт/150руб или 6шт/180?;)).

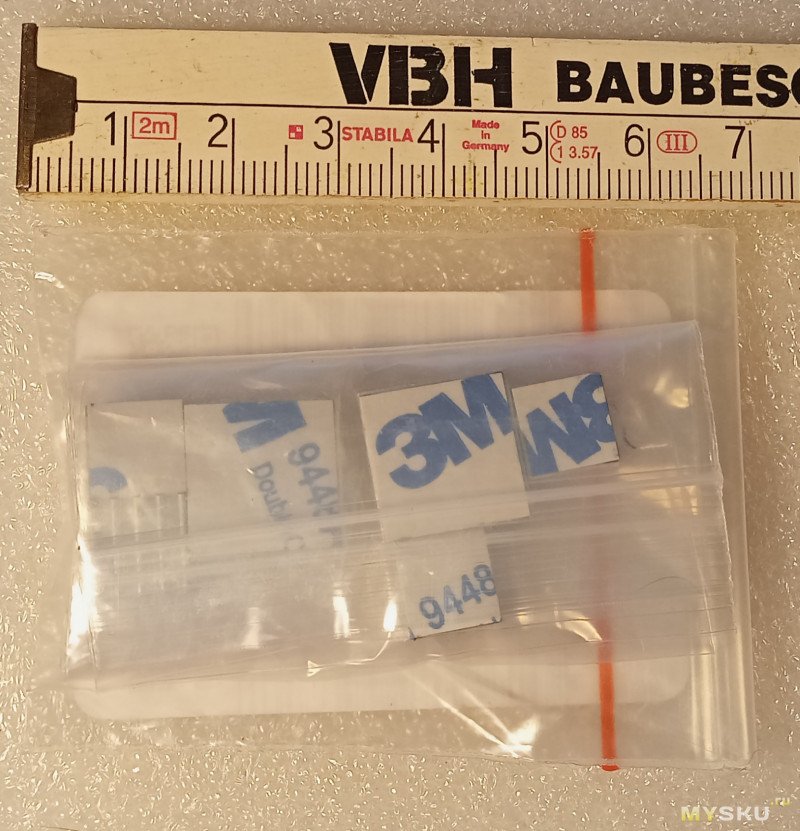

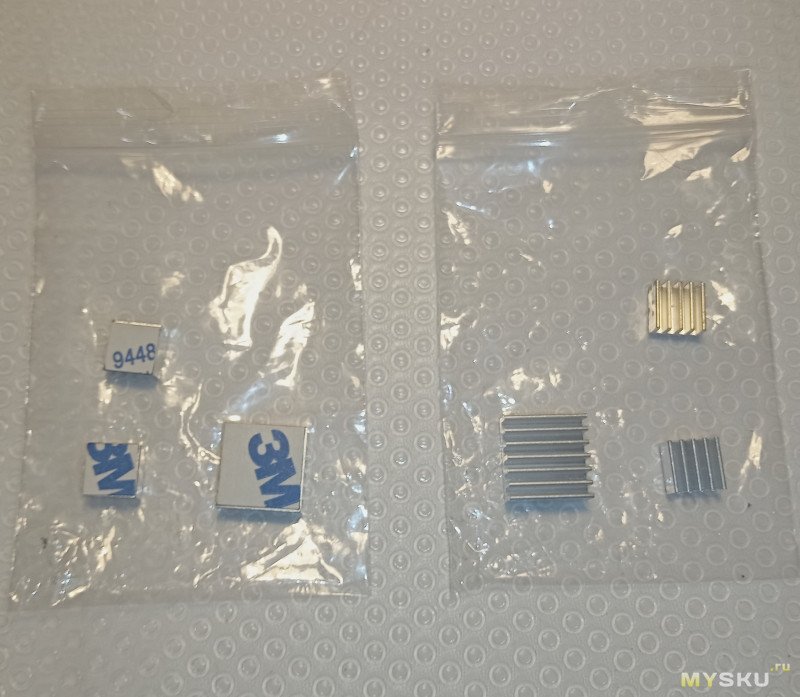

Пришло в пакетике простом:

На странице товара можно выбрать 3шт или 6, мой второй вариант:

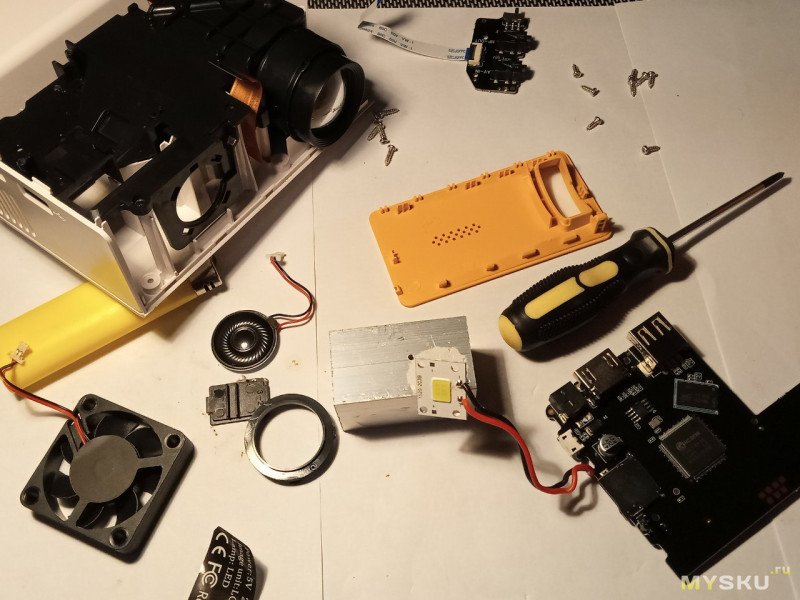

Вечером в субботу самое то, под лампой заняться делом:

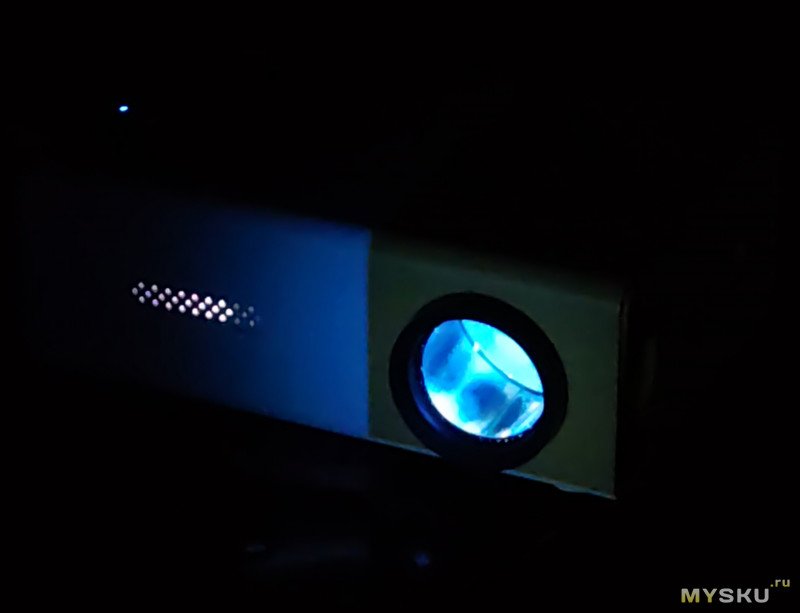

Узкая полоска решётки рядом с объективом — вентиляция, за ней же и динамик-пищалка.

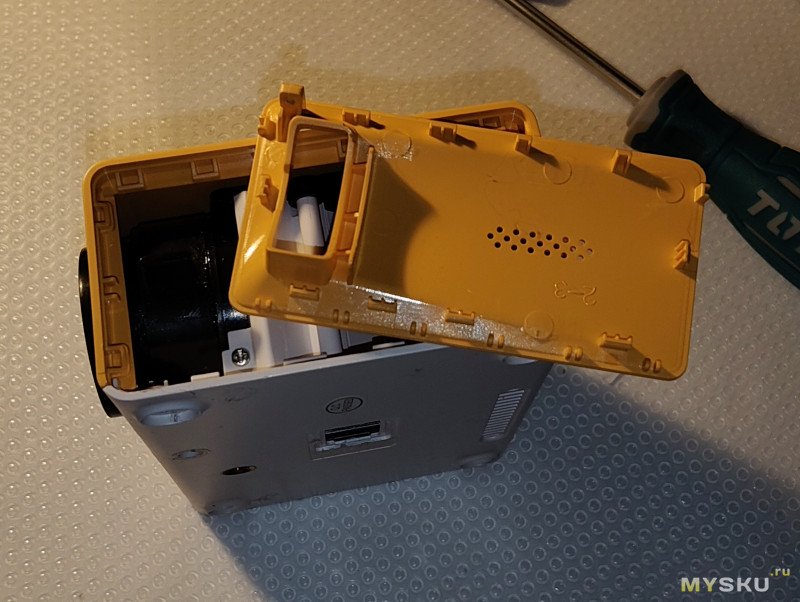

Если будете разбирать похожий — снимайте вначале боковую стенку эту:

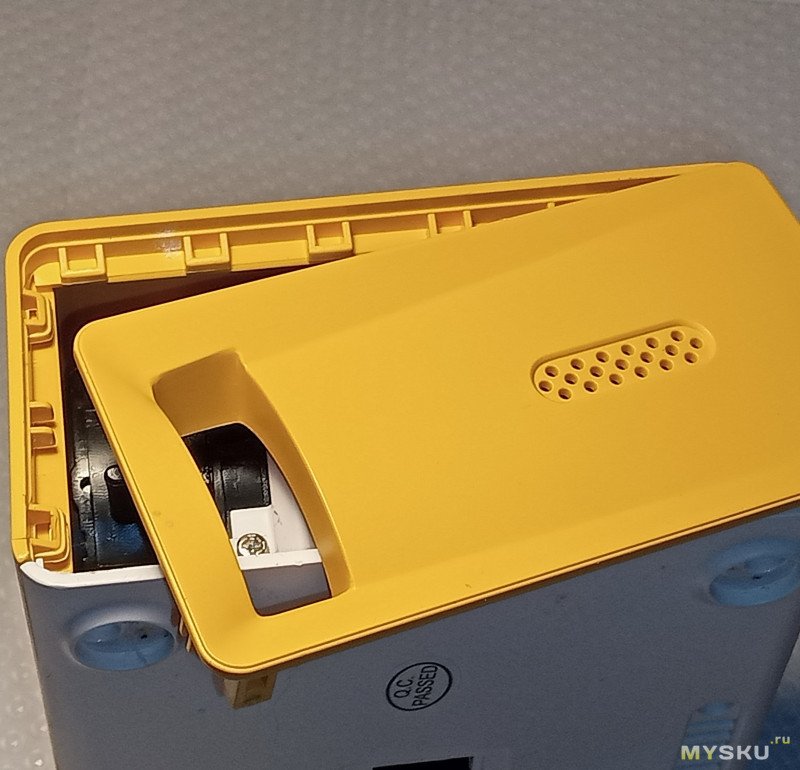

Если её не снять, то верхняя часть будет пытаться вместе с этой стенкой вырвать рычаг фокусировки))

Динамик вообще в ведро, пищалка, я к колонке через AUX подключаю уже который месяц:
Кстати — без динамика повеселей вентиляция внутри, поток воздуха не «спотыкается» (какая светлая голова придумала динамик этот ставить прямо перед вентилятором, ума не приложу), идёт сразу от передней решетки внутрь.

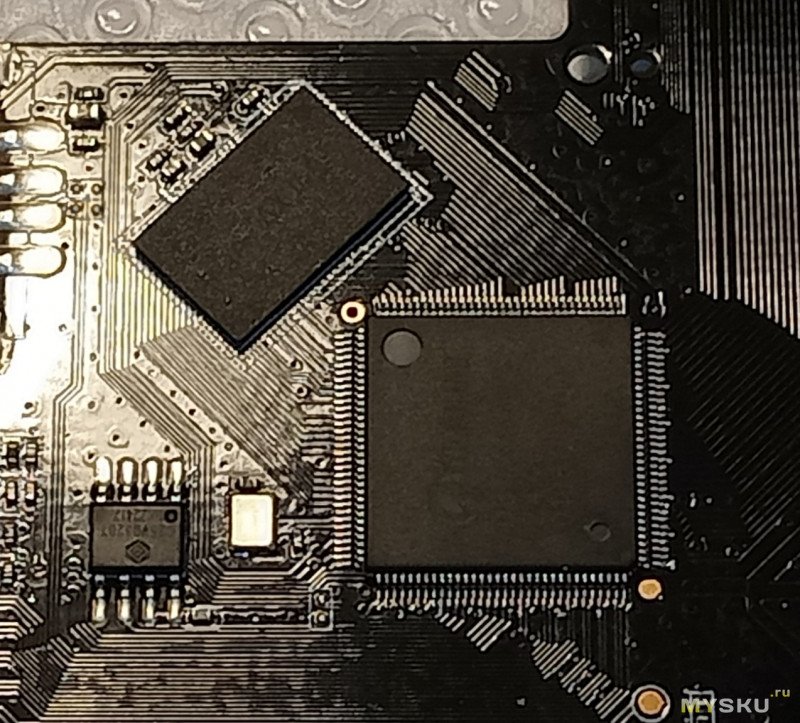

Вот те горячие чипы — не понимаю, почему они нагреваются, даже если кино не смотришь, просто меню на экране…

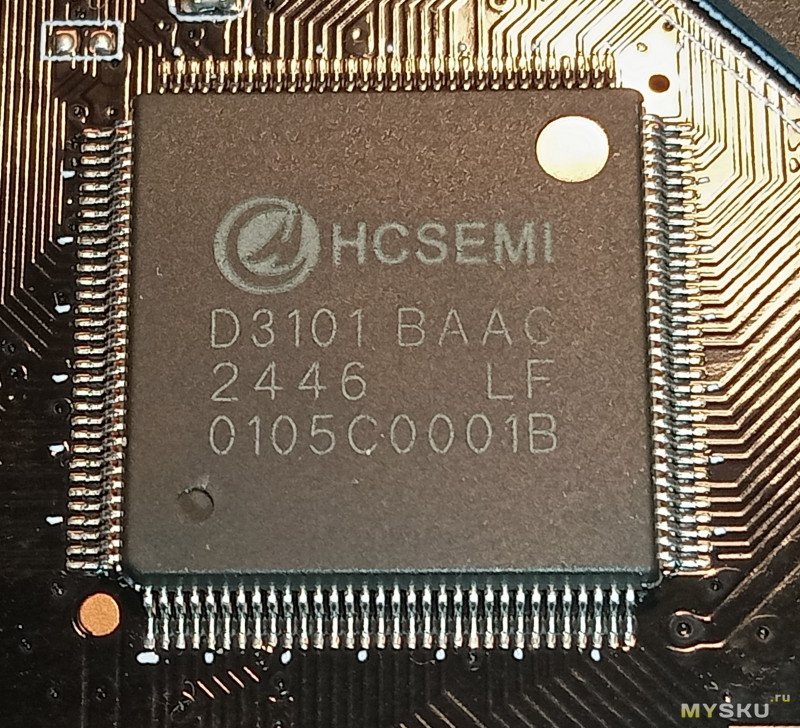

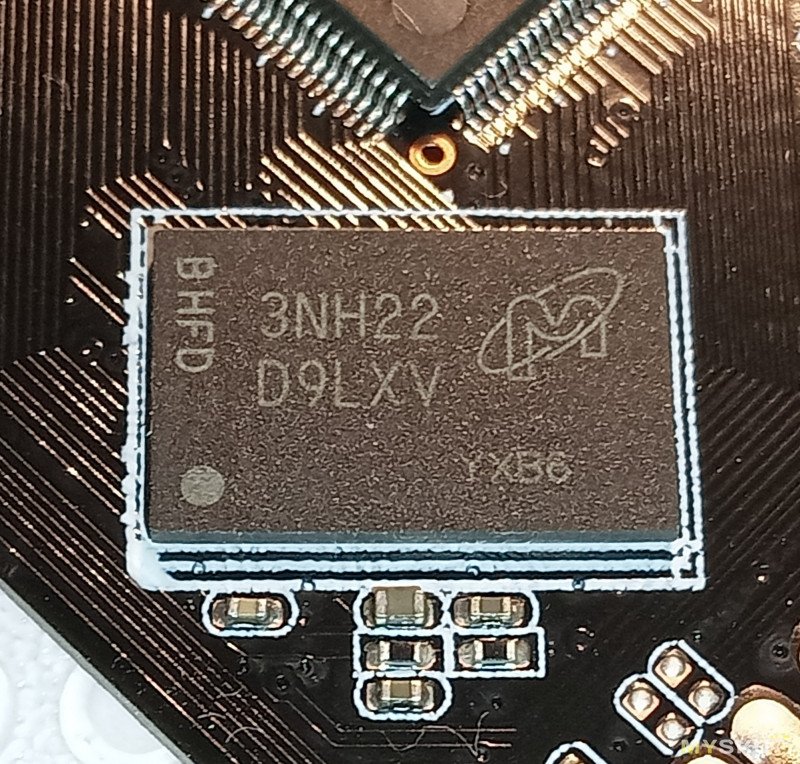

HCSEMI D3101 BAAC 2446 LF 0105C0001B

BHFD 3NH22 D9LXV YXB6

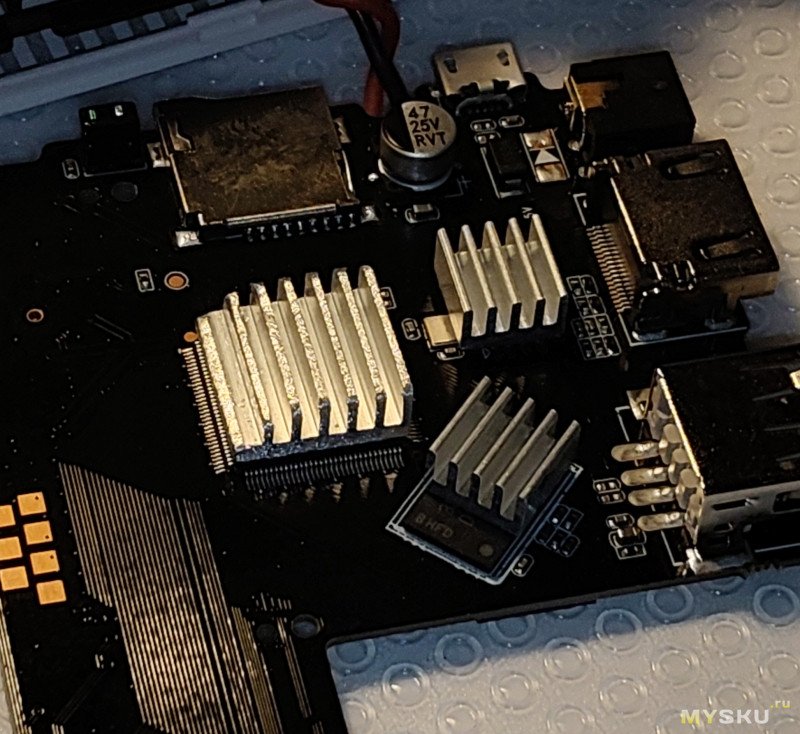

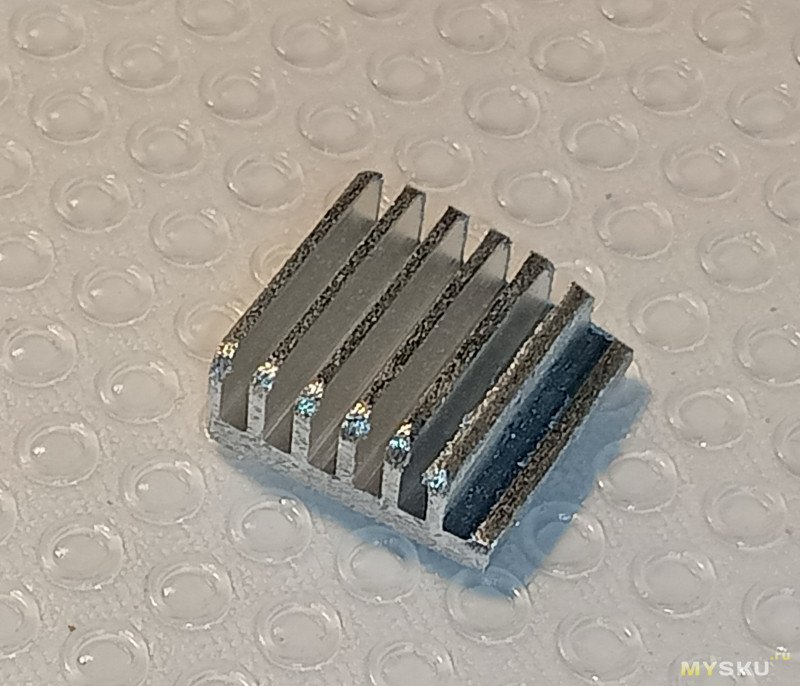

Примерил 2шт на мелком чипе, не понравилась идея:

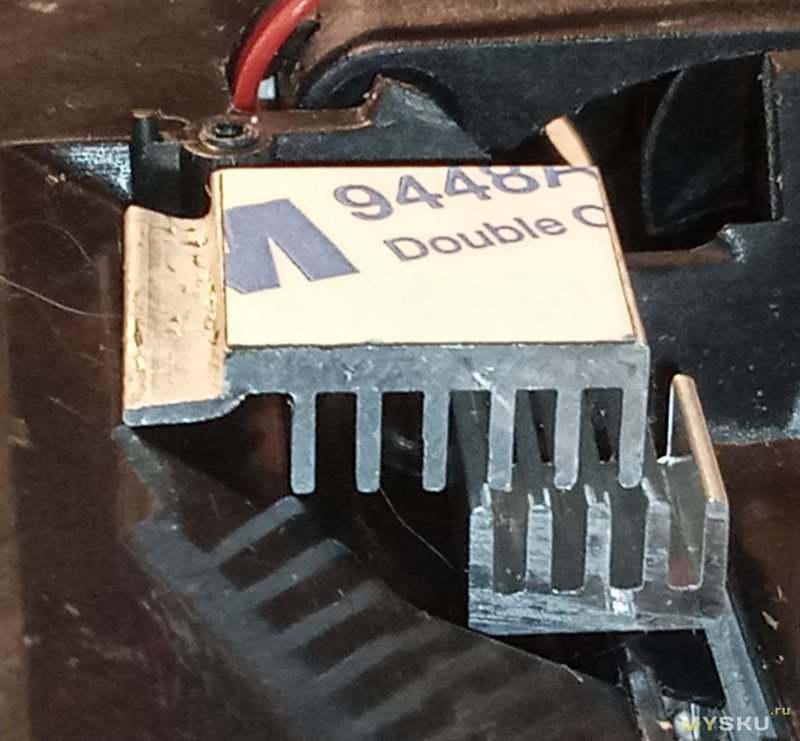

Вначале хотел просто отогнуть, что бы не упиралось (резать стенку не вариант, там зеркальная камера), всё равно не встало ровно:

Вспомнил про недавнее приобретение, отломал стенку:

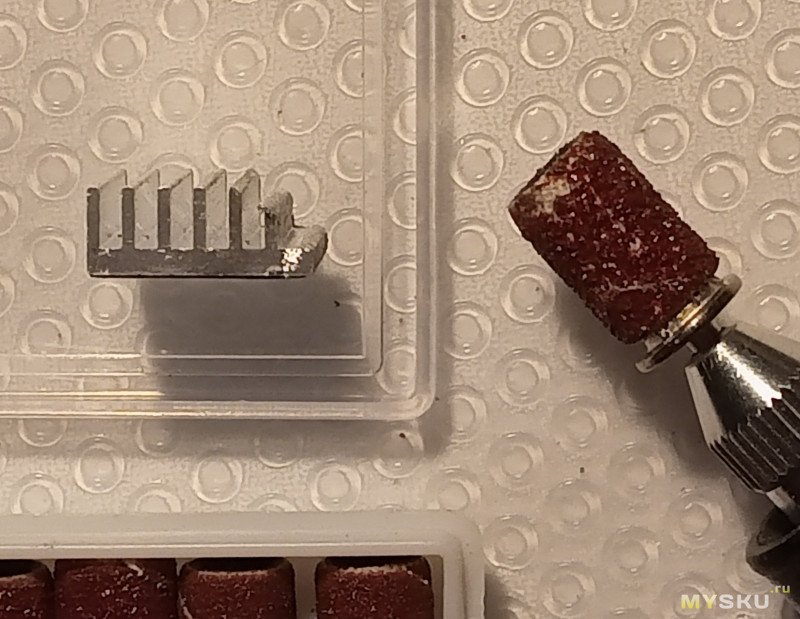

И подточил:

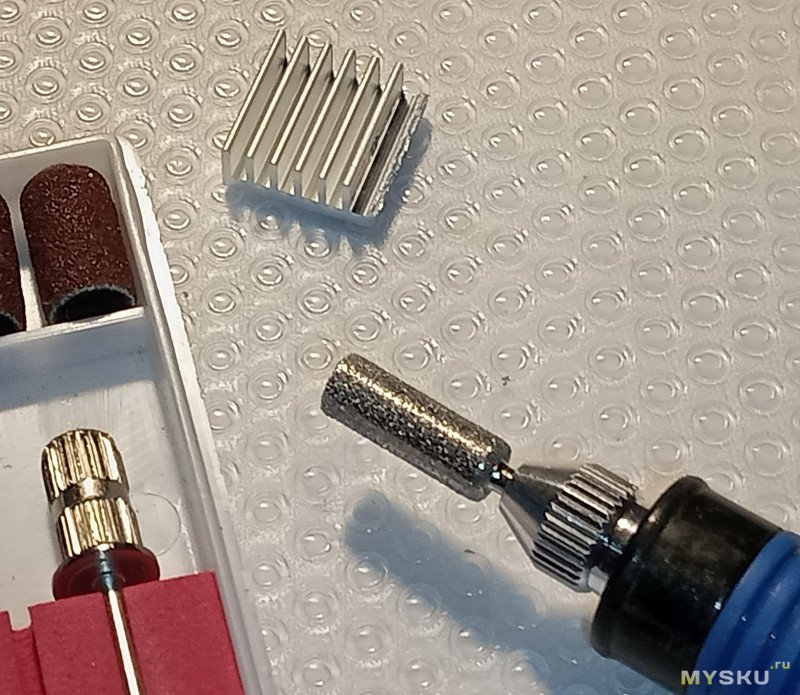

Полезный микро-гравёр оказался, несмотря на свою игрушечность:

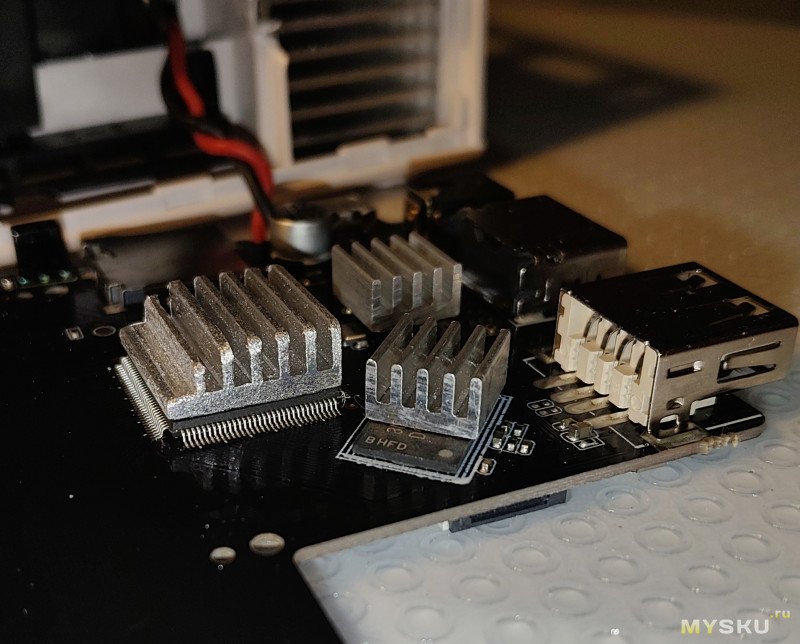

Теперь «встало» как надо:

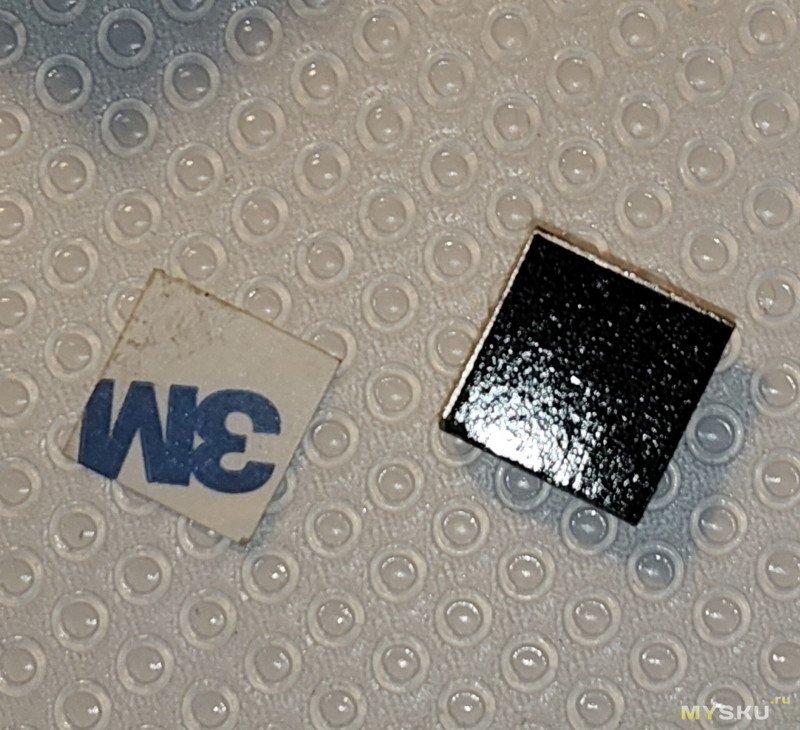

Оторвал защитку — запах, похож немного на «секундный клей момент»:

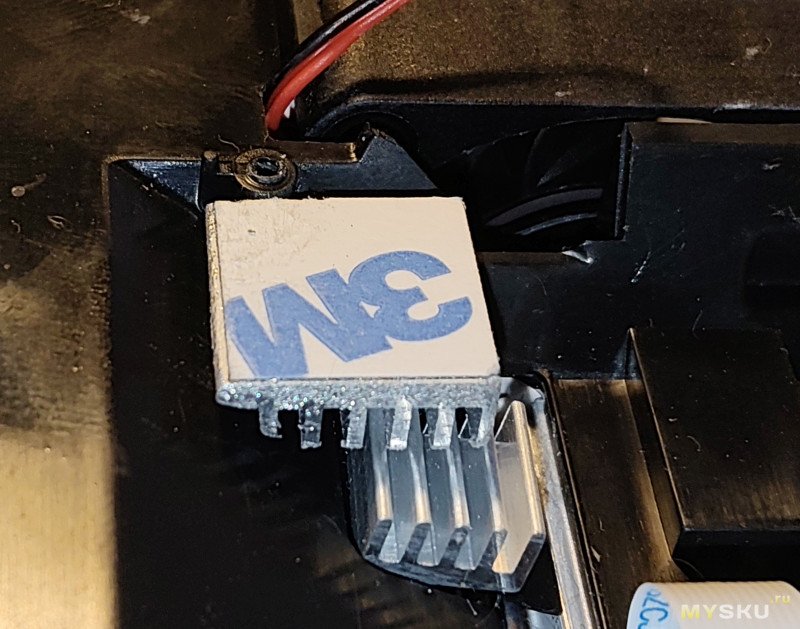

Приклеил радиаторы, прижав их сильно на 20 секунд каждый:

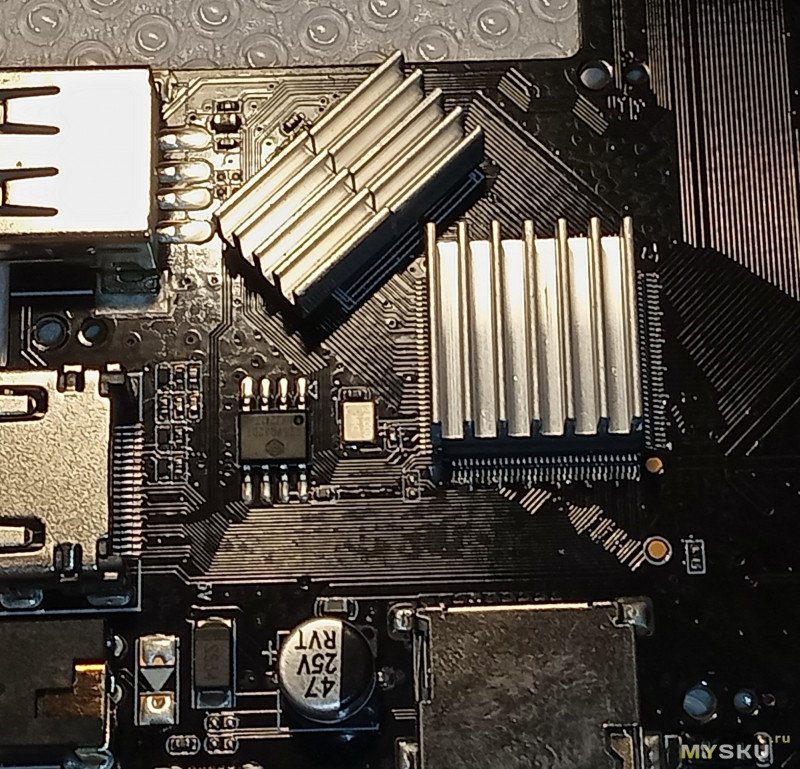

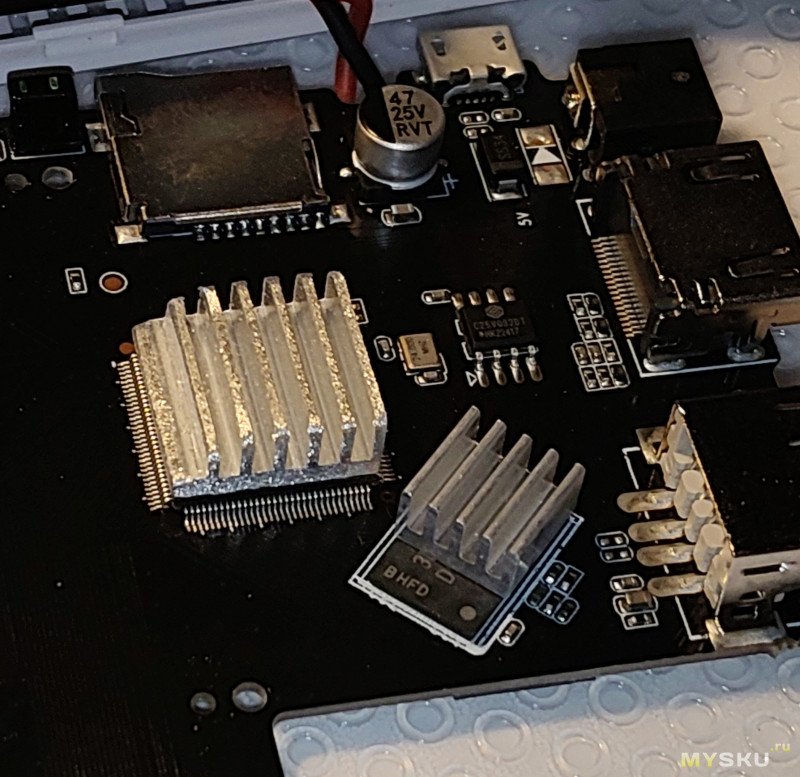

На микросхемку вдали тоже поставил, не будет лишним, мне кажется:

Готово, можно собирать обратно:

Заработал как ни в чем ни бывало:

По итогам — эти радиаторы ощутимо сказались на работе прибора. Если раньше корпус сверху через 10-15 минут просмотра был горячим, то сейчас даже после 20-30 он еле еле теплый.

Радиаторы отличные. Цена только за несколько грамм алюминия впечатлила))
