Самодельное зарядное Li-ion для шуруповерта

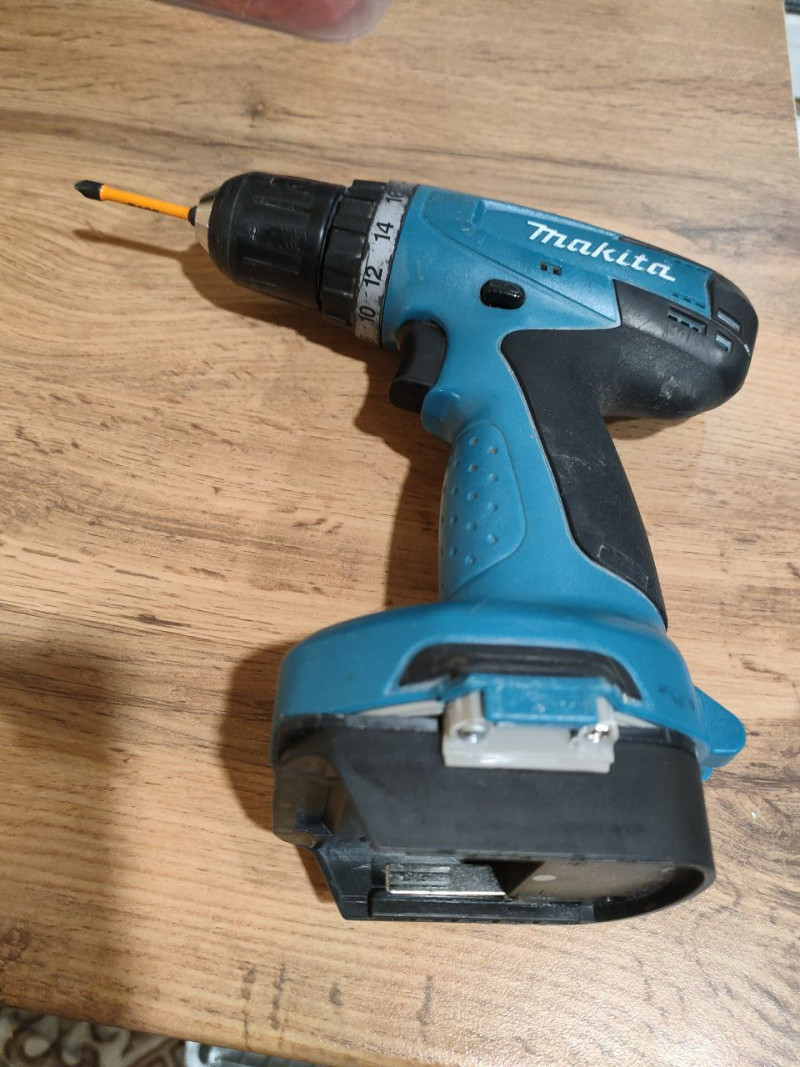

Этот шуруповерт был давно переделан на литиевые АКБ. В домашнем хозяйстве заряжался от лабораторного блока питания, через «стакан» от штатного зарядного. Позже была сделана зарядка, которая как показала практика, работает хорошо и надежно. Далее описание зарядного устройства, собранного из покупных электронных модулей.

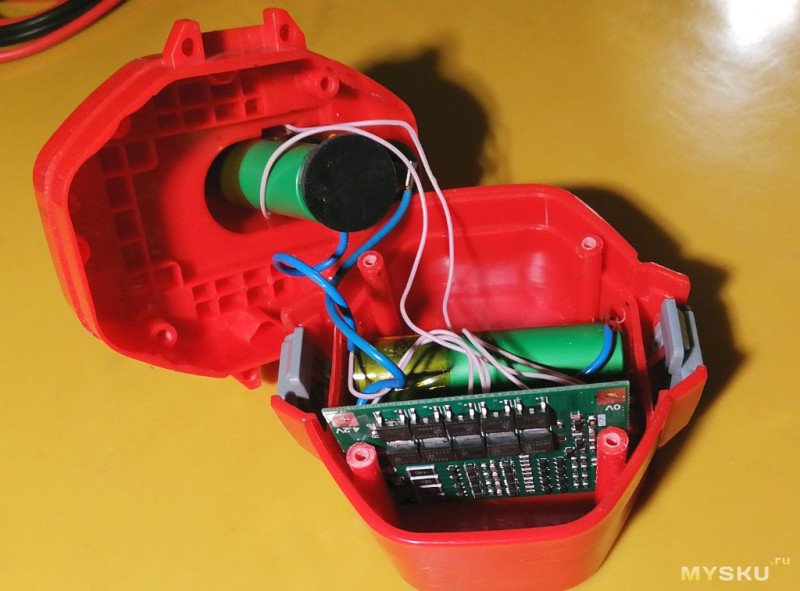

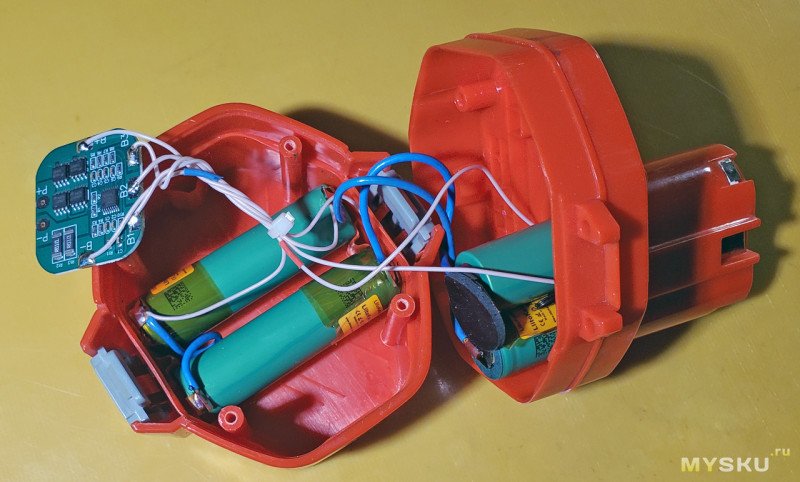

Разборный блок АКБ шуруповерта был переделан на 4 литиевых батареи 18650 по схеме 4S. Две батареи поместились в тубус, и еще две расположены на дне коробки. Для балансировки используется плата от какой-то списанной аккумуляторной сборки. Периодически сравнивал тестером напряжение на банках — работает исправно. Выводы платы P+ и P- не используются.

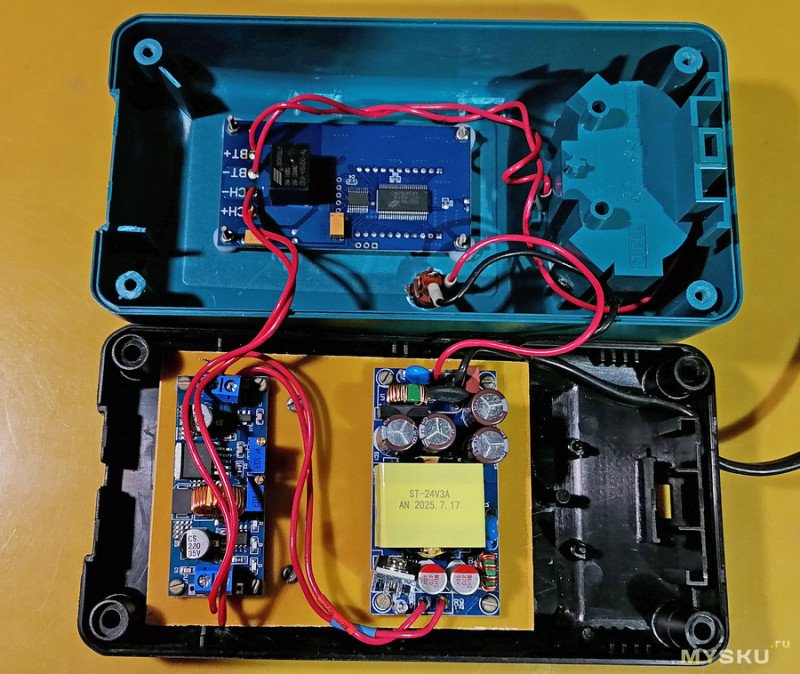

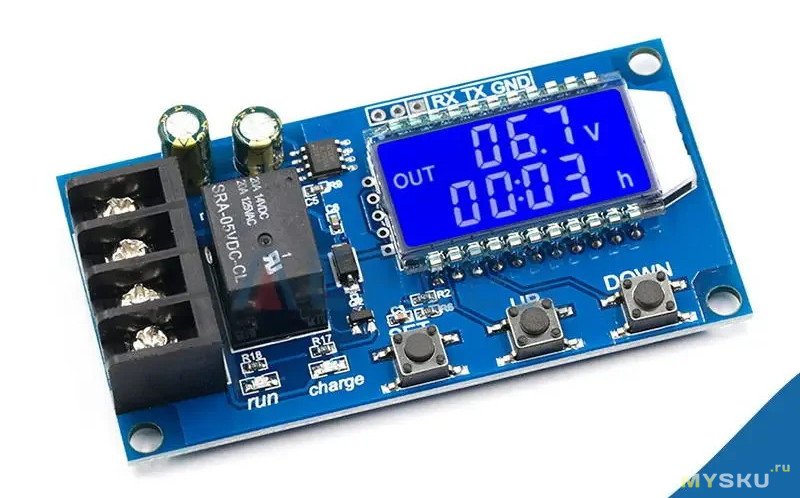

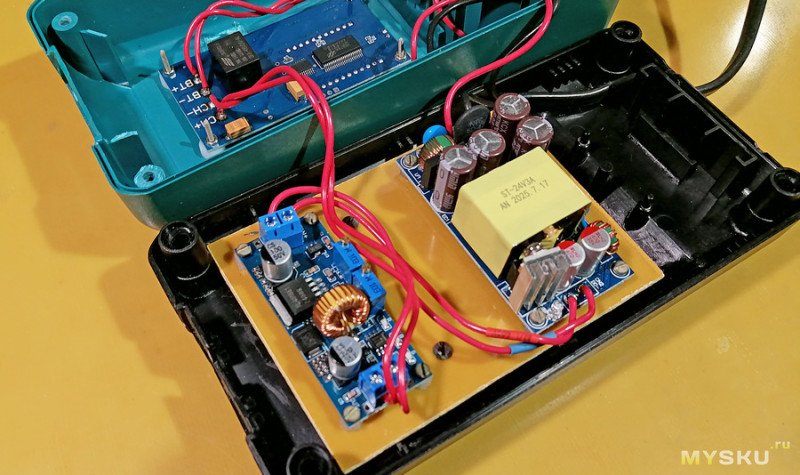

Зарядное устройство основано на блоке управления XY-L10A:
Состоит из следующих компонентов:
— импульсный блок питания 220 / 24v
— плата DC-DC преобразователя XL4015
— блок управления зарядкой XY-L10A

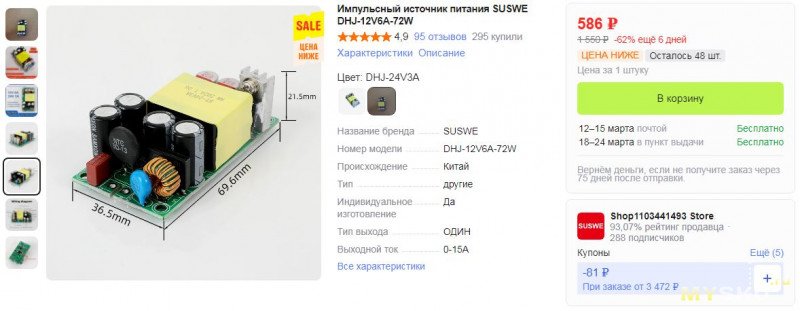

Блок питания всегда стараюсь выбирать с приличным запасом по току — чтобы не грелся. Этот БП хоть и дороже совсем уж ширпотребных, зато весьма надежный. Такие блоки на 12 и 24v применял в разных конструкциях, отказов на данный момент не наблюдалось.

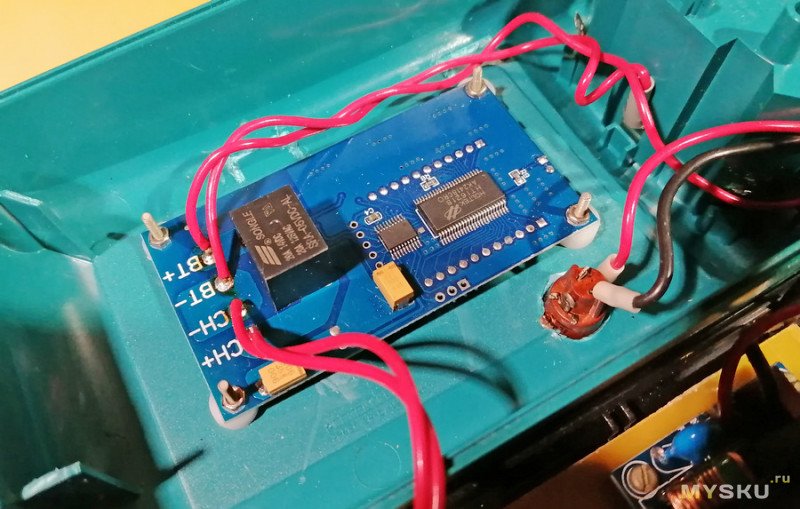

С блока питания напряжение 24v подается на DC-DC преобразователь XL4015, который формирует ток зарядки. Чтобы аккумуляторы не грелись и дольше служили, ток ограничен примерно 0.45A. Часть тока расходуется на питание блока управления, но совсем немного. Напряжение на выходе преобразователя тоже ограничено около 18v. Таким образом АКБ заряжается в режиме «CC».
В принципе этим можно было бы ограничиться, XL4015 уже достаточно для минималистичного зарядного устройства. Но решил использовать универсальный блок управления зарядкой XY-L10A, который позволяет наблюдать ход заряда на экране, точно установить пороговое напряжение после которого зарядка прекращается — на данный момент уставка 16.6v. А также ограничить максимальную длительность зарядки.

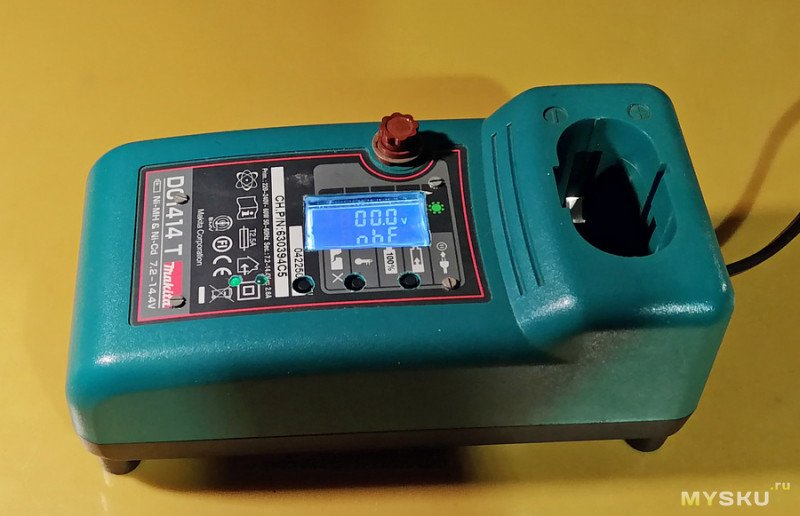

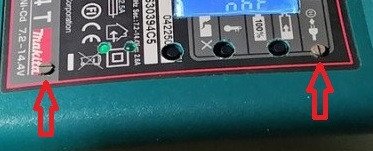

Правда чтобы разместить интерфейс блока на панели зарядного устройства, его пришлось немного переделать: удалена колодка для подключения проводов, а реле перепаял на тыльную сторону платы. Вместо электролитических конденсаторов поставил два танталовых, тоже на тыльной стороне платы.
Было:
Стало:

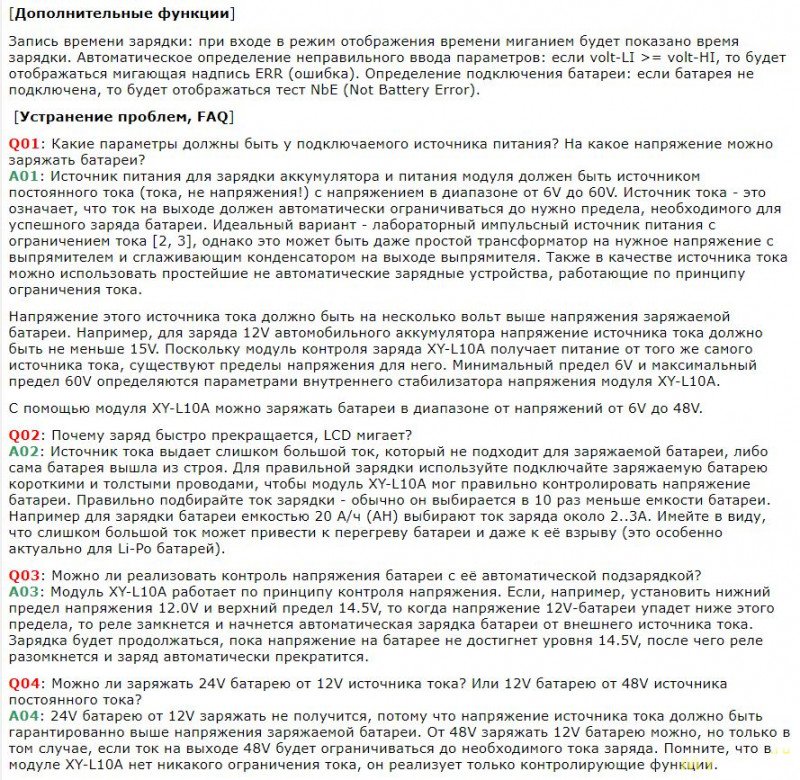

Блок управления зарядом АКБ XY-L10A имеет множество настроек, вот его описание на русском языке и продублировано ниже:

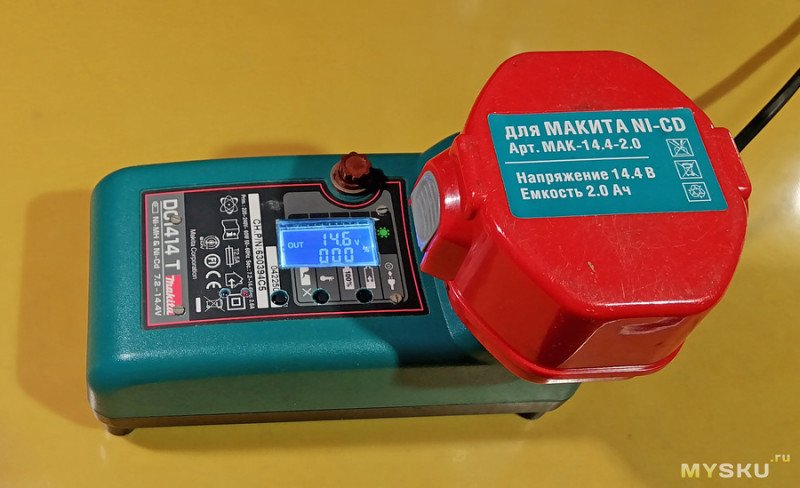

В целом зарядное получилось надежным и стабильным в работе. Не раз оставлял на ночь, перегрева или перезарядки АКБ не наблюдалось. По скорости зарядки это «медленное» устройство, но спешить некуда.
Добавлено 05 апреля 2026

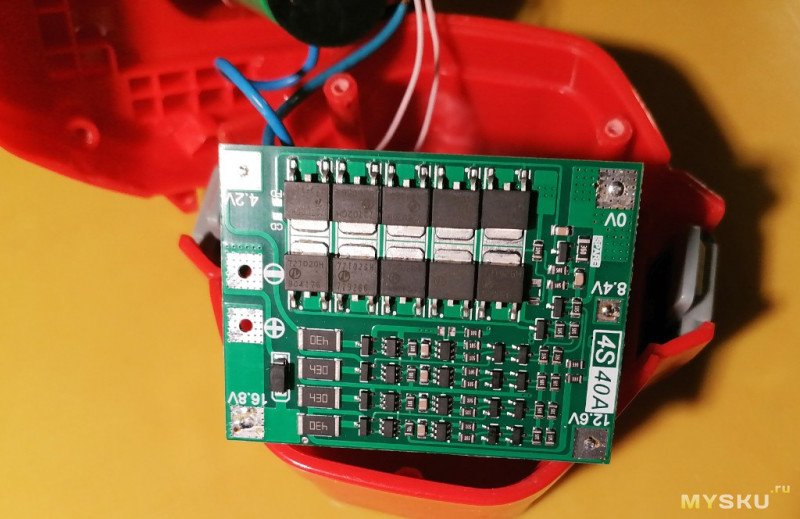

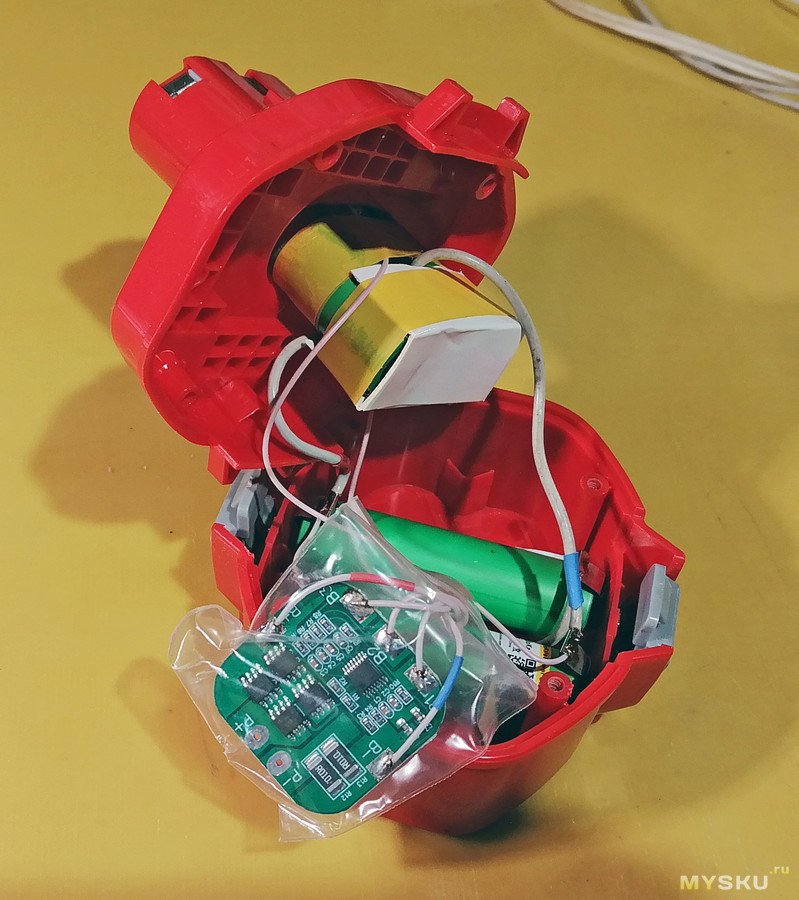

На одном блоке АКБ пошла разбалансировка банок. Поэтому поменял платы балансировки на вот эти (ссылка). Выбрал которые с балансом. Напряжение заметно выровнялось.
Разборный блок АКБ шуруповерта был переделан на 4 литиевых батареи 18650 по схеме 4S. Две батареи поместились в тубус, и еще две расположены на дне коробки. Для балансировки используется плата от какой-то списанной аккумуляторной сборки. Периодически сравнивал тестером напряжение на банках — работает исправно. Выводы платы P+ и P- не используются.
Зарядное устройство основано на блоке управления XY-L10A:
Состоит из следующих компонентов:
— импульсный блок питания 220 / 24v
— плата DC-DC преобразователя XL4015
— блок управления зарядкой XY-L10A

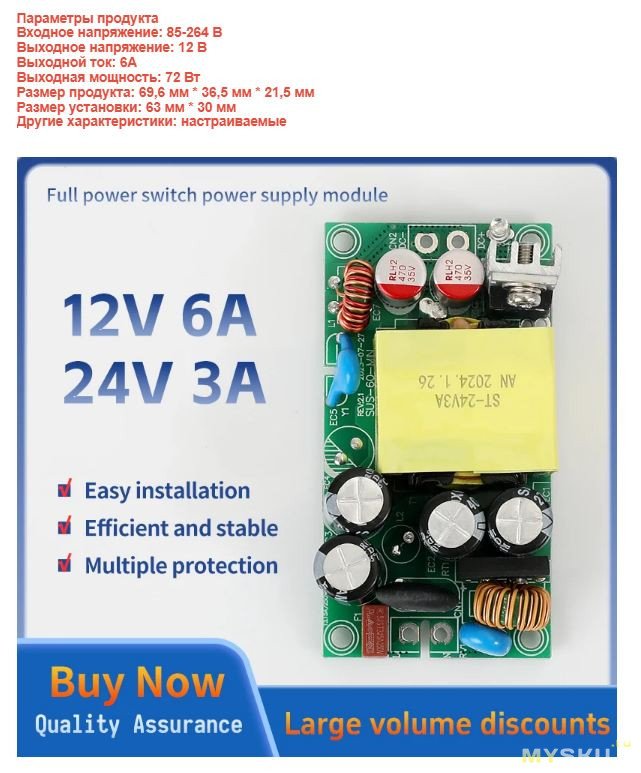

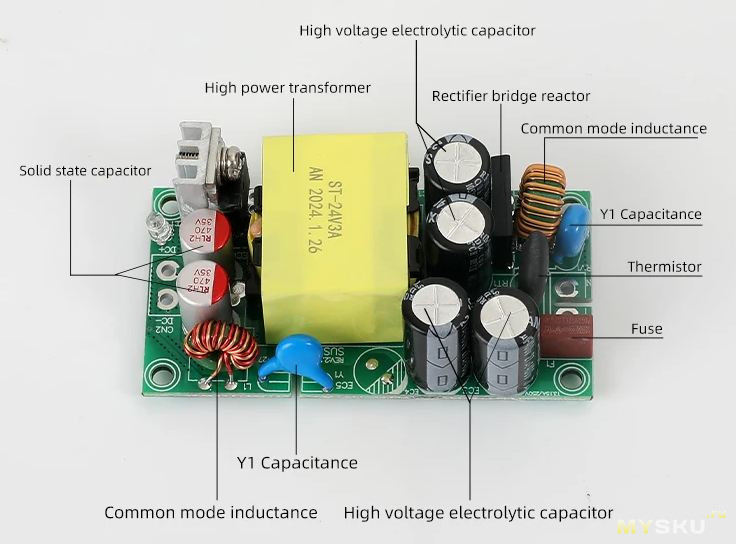

Блок питания всегда стараюсь выбирать с приличным запасом по току — чтобы не грелся. Этот БП хоть и дороже совсем уж ширпотребных, зато весьма надежный. Такие блоки на 12 и 24v применял в разных конструкциях, отказов на данный момент не наблюдалось.
Блок питания SUSWE
С блока питания напряжение 24v подается на DC-DC преобразователь XL4015, который формирует ток зарядки. Чтобы аккумуляторы не грелись и дольше служили, ток ограничен примерно 0.45A. Часть тока расходуется на питание блока управления, но совсем немного. Напряжение на выходе преобразователя тоже ограничено около 18v. Таким образом АКБ заряжается в режиме «CC».

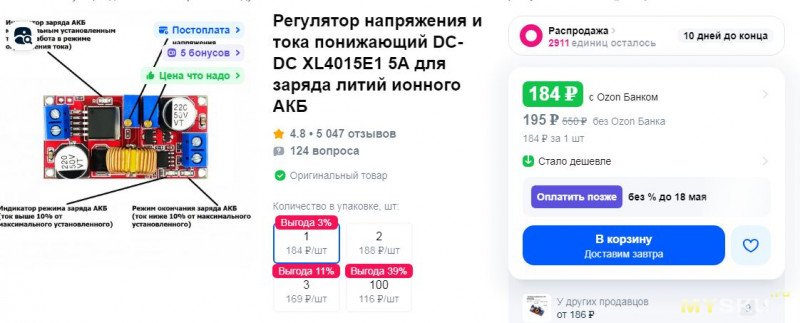

Подробнее о модуле XL4015
В принципе этим можно было бы ограничиться, XL4015 уже достаточно для минималистичного зарядного устройства. Но решил использовать универсальный блок управления зарядкой XY-L10A, который позволяет наблюдать ход заряда на экране, точно установить пороговое напряжение после которого зарядка прекращается — на данный момент уставка 16.6v. А также ограничить максимальную длительность зарядки.

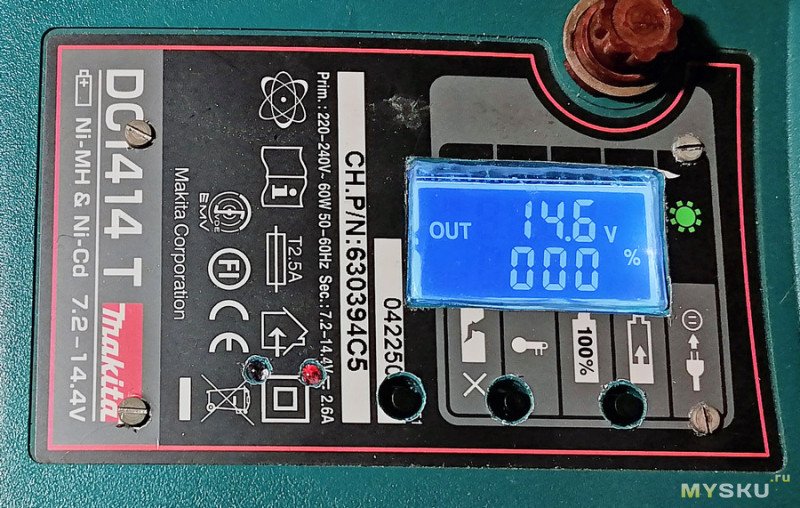

Правда чтобы разместить интерфейс блока на панели зарядного устройства, его пришлось немного переделать: удалена колодка для подключения проводов, а реле перепаял на тыльную сторону платы. Вместо электролитических конденсаторов поставил два танталовых, тоже на тыльной стороне платы.
Было:
Стало:

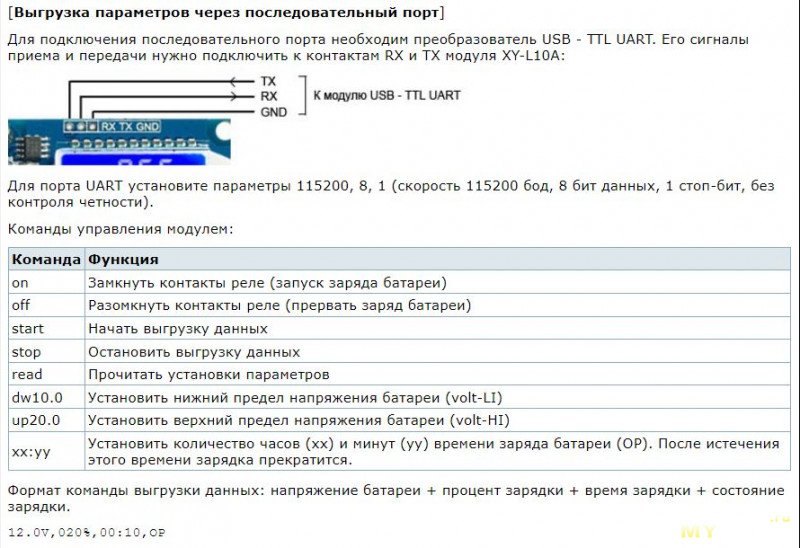

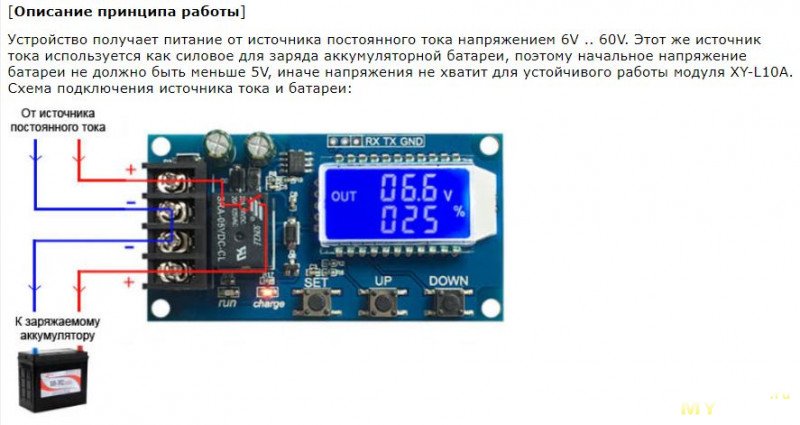

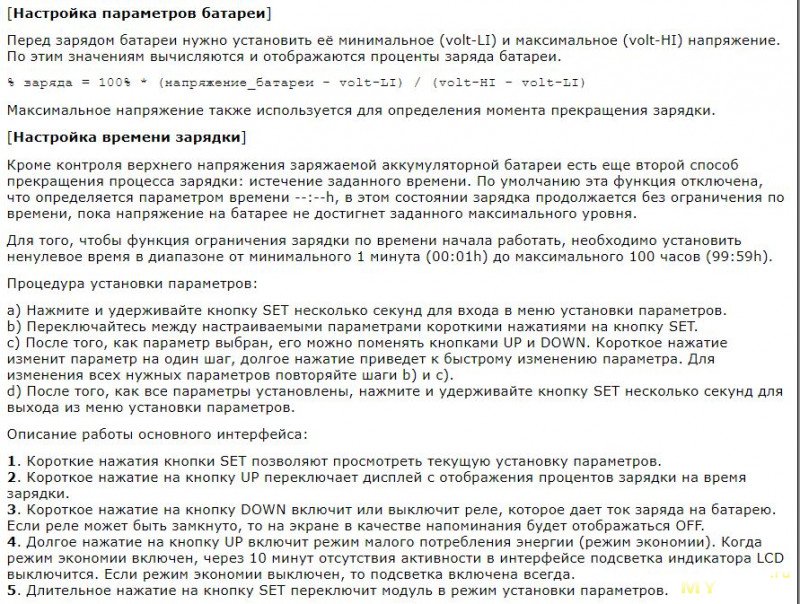

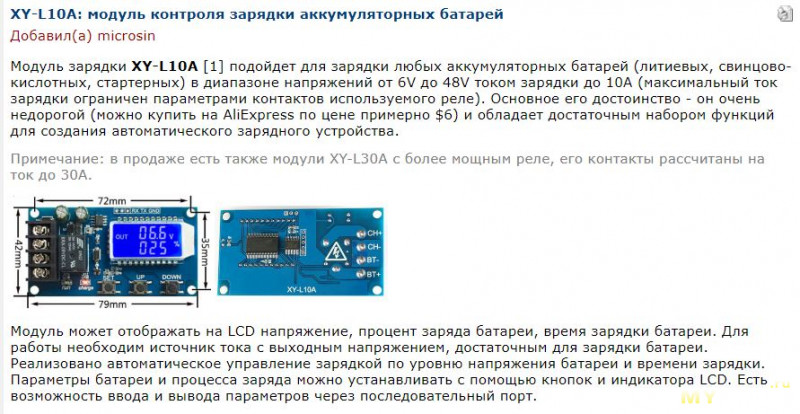

Блок управления зарядом АКБ XY-L10A имеет множество настроек, вот его описание на русском языке и продублировано ниже:
Описание блока XY-L10A
В целом зарядное получилось надежным и стабильным в работе. Не раз оставлял на ночь, перегрева или перезарядки АКБ не наблюдалось. По скорости зарядки это «медленное» устройство, но спешить некуда.
Добавлено 05 апреля 2026
На одном блоке АКБ пошла разбалансировка банок. Поэтому поменял платы балансировки на вот эти (ссылка). Выбрал которые с балансом. Напряжение заметно выровнялось.
Самые обсуждаемые обзоры
| +32 |
1067
43
|
| +39 |
2714
49
|
| +21 |
2243
34
|
| +12 |
903
5
|
Судя по плате, балансировки там нет, есть защита. При этом контакты P+ и P- не распаяны, она вообще работает или просто припаяна к сборке?
Вроде должно быть 16,8 вольта при 4S. При 18 вольта это 4.5 на элемент, как-то многовато
А вообще да, желательно нормально выставлять напряжение окончания заряда.
а вот если на новых p3055ld с 50мОм сопротивлением канала — вот это печально.
а ток будет высокий если напряжение cv стадии у зу заметно выше необходимого.
а ~100мА на зеленых платках — вполне себе ток. оставить на ночь не проблема. но…
Кстати, без балансира, все эти банки «литокала» уже через год толком не работают из-за чудовищной разбалансировки.
Тяжесть в руке держать. Только из за приложить руки? Лежит Хитачи, переделанная. Но уже 5 лет не брал ее в руки.
Для меня есть ДИКАЯ проблема: у него НЕТ ТОРМОЗА (я у камрада всё DeWALT смотрел в 2021 — и там не на нашёл).
Без тормоза это жесть! Не сверло нормально затянть, не коронку… Прям бесит.
У меня Maikta 6271D — прям сносу нет. И щиты собирать удобно )
mysku.club/blog/russia-stores/103918.html
элемент непредсказуемости имеет место…
В мелких есть не во всех.

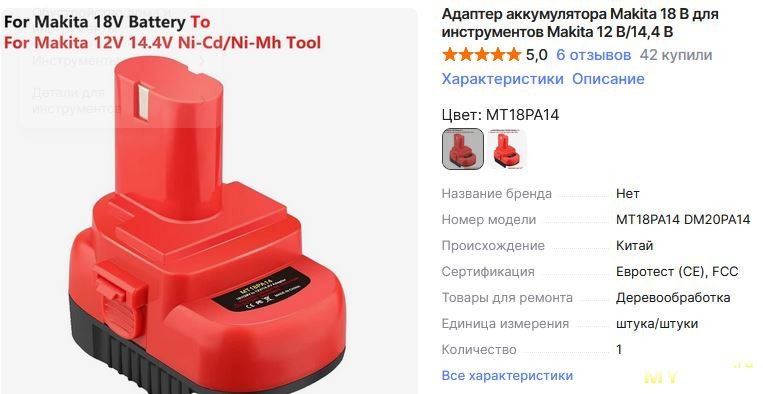

www.wildberries.ru/catalog/297411783/detail.aspx

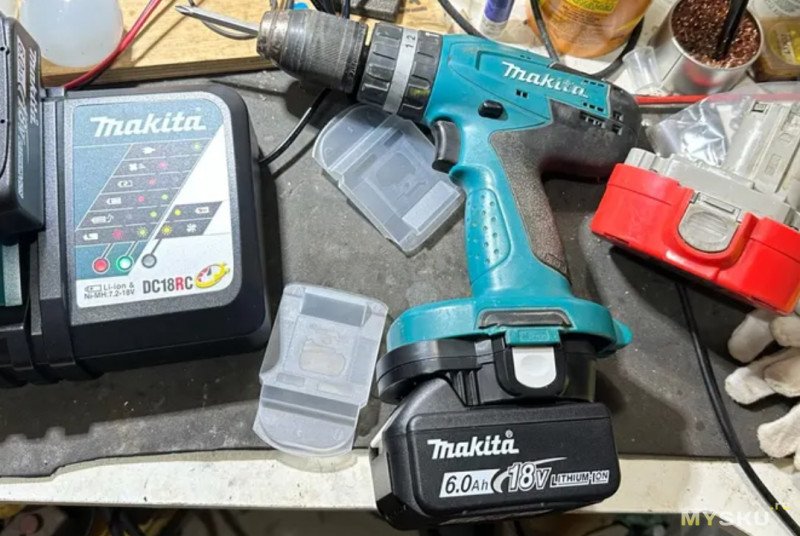

Сказал же — «Под макитовские аккумуляторы» (может, я не прав, и это тоже макитовкие?). Ну, которые большие, а не такие мелкие.
И у DeWALT не было. Прям вот засада.
В той НЕдешёвке, что купили Вы, даже тормоза нет, а в этом — есть.
Ну и с момента его покупки я другие все прочие, коих у меня разных много, почти и не трогаю, этот очень удобный, лёгкий и со всем справляется.
Вот пару больших глухарей закрутить доставал большой метабо не так давно, остальное — этим.
Зарядка еще куда ни шло, но Вы испортили цикл. XL4015 вполне себе имеет CC/CV, если верно выставить напряжение окончания заряда.
Про подобные переделки полно материала на ютубе, для разных шуриков варианты переделок будут отличаться, так как не все имеют отдельные контакты для зарядки и не у всех будет работать штатная зарядка (то есть вам еще и зарядку придется делать, что желательно в любом случае, но конкретно для этой макиты не обязательно). Раньше не было проблем с выбором BMS, сейчас они появились, китайцы на те же самые платки начали распаивать б/у мусор. Поиск работающего BMS будет сложным и мучительным.
Подумайте, надо ли оно, учитывая то, что новый шурик не сильно дорого стоит.
перестройкойпеределкой гемора много, а толку мало.А сравнивать новую тушку китайского производства с брендовой — занятие так себе) Как-то мне показывали маленькие шуруповерты Bosch, у которых аккумы в ручке. Сразу оба: китайский новодел, и старенький, но не замученный еще фирменный. Даже по звуку разница, старый шелестит и моща прёт, а новый визжит и трещит что уши режет. Сразу заметно разницу в качестве изделий.
Выводы P+ и P- платы балансировки не используются, так как плата не выдержит ток мотора шуруповерта. Она только выравнивает напряжение на банках. Единственное за чем приходится следить — не допустить переразряда батарей. В принципе можно приделать к аккуму индикатор с кнопкой рассчитанный на 4S, они продаются на Али и на Озоне.
Кстати, это не шутки, у знакомого прямо на подоконнике загорелась батарея при зарядке, успел в окно выкинуть, а так бы квартиру спалил.
И с чего вы взяли, что эта плата «не выдержит ток мотора»? Мотор обычный коллекторный, ток там невеликий.
От аккумов псевдомакит 21 вольт и шурик макита на 14 вольт и кавасаки на 18 вольт работают прекрасно.
Но да. Это я в прошлом году переделал. До этого в родные корпуса запихал бу ноутбучные. Так себе ноутбучные в шуриках. Решил было перепаковать на новые хорошие, а потом подумал — нахрена козе баян? Кроме внешнего вида сплошные минусы… Ну и вот… Радуюсь :)
У меня ничего не сгорело за год. Не каждый день использовал, но как то раз около 600 шурупов 3.5х55 в доски вкрутил. Нормально. Пробуйте, шурики нынче дешевы. Если переделка стоит треть и более от нового — оно надо? А так стандартный аккум будет.

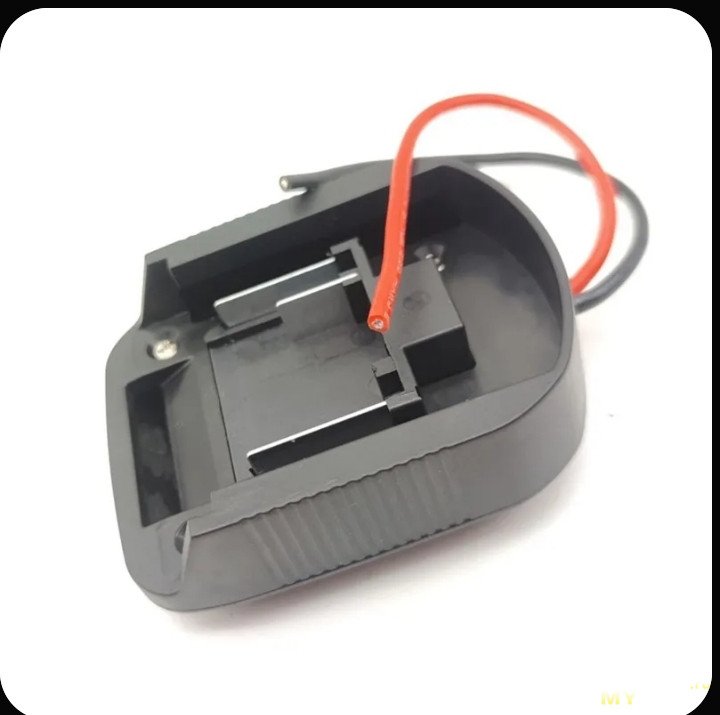

а такой как в вашем комментарии, где просто салазки и провод — такой тоже есть у меня. Раз опыт положительный есть, то соберу через простой переходник

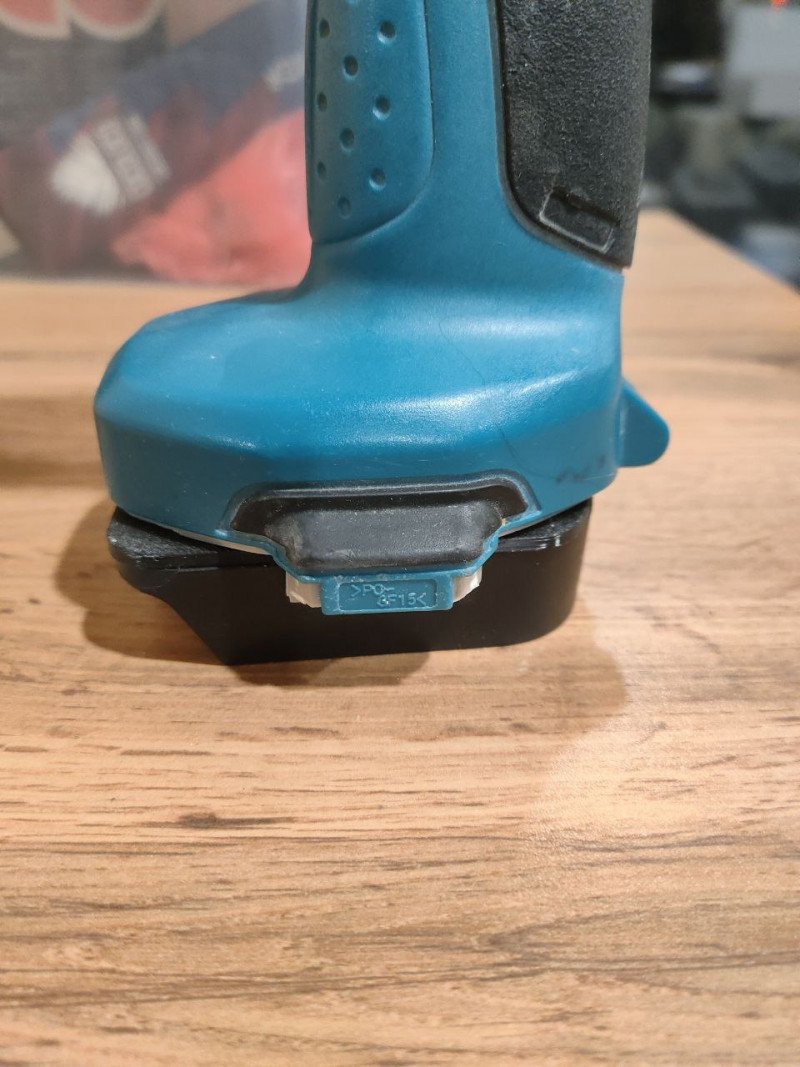

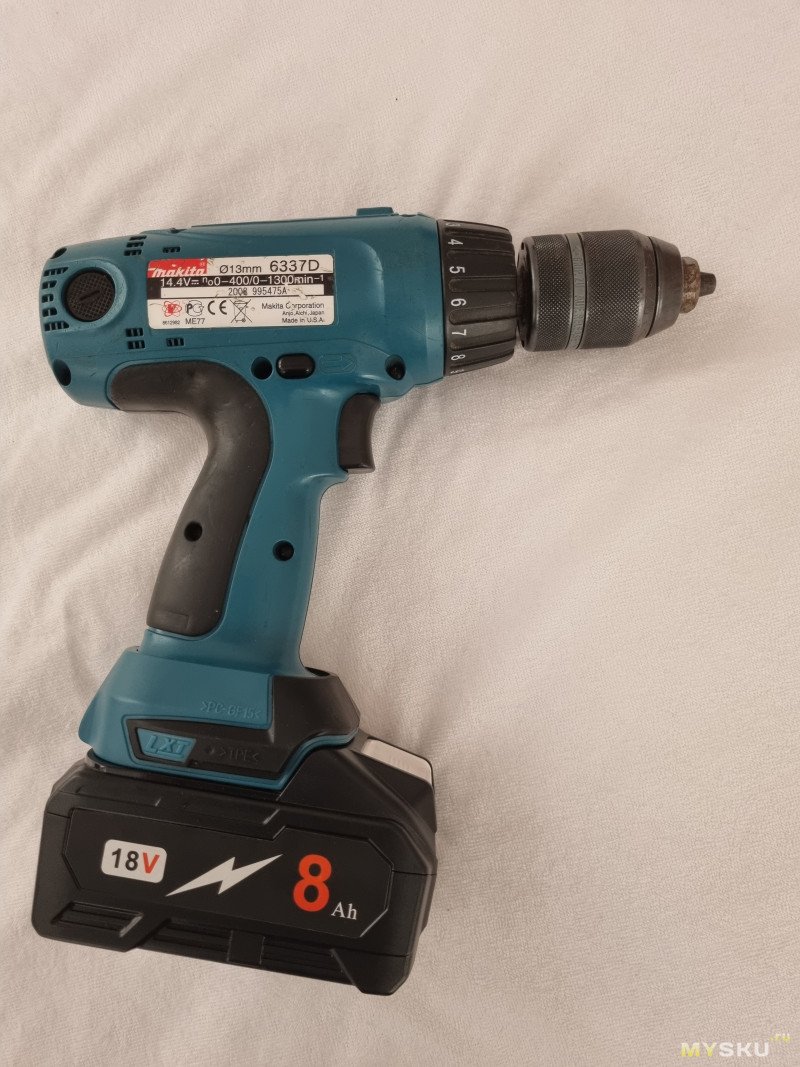

Я адаптер на термоклей и винты посадил. Держат крепко. Но клей — это по привычке. Можно и без него.
Сообразно, использующие 5s акб инструменты кличут 18-, 20- и 21-вольтовыми.
*19, видать, как-то не звучит что ли..)

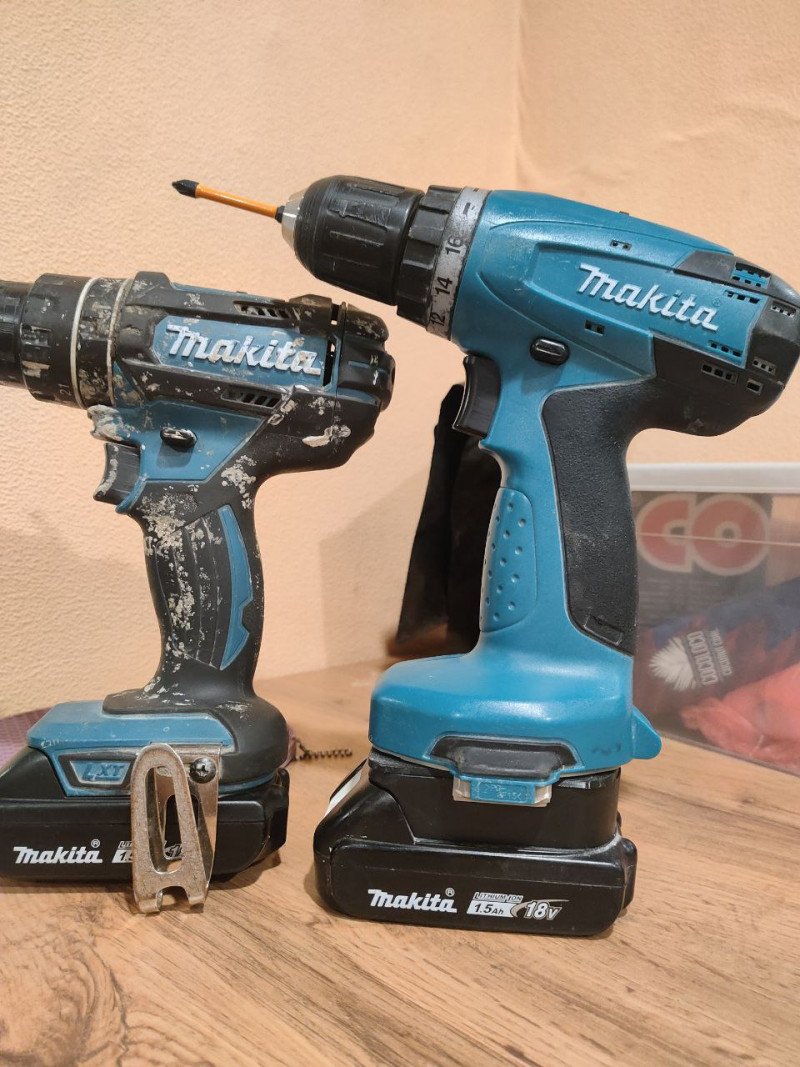

Сам имею такую же Макиту, то ли 6281D, то ли 6271D. И если честно, прям странно видеть такой пост в 2026году. Потому что актуально переделка на литий на них была лет 8-10 назад! По крайней мере, свой я переделывал году в 2017-2018. Да, купил банки, плату, все это собрал, заряжал я тогда через IMAX, по этому мне бессмысленно было колхозить зарядку, даже немного погонял. Потом таки накрылся один из каналов BMS и в простое больше месяца увалок одну из 4х хороших, дорогих банок(а силовые банки тогда стоили нормально). После чего я плюнул и взял нормальный шурик на литии, где тоже переклепывал банки спустя 2-3 года.
И вот лежит у меня эта Макита. Да, там хороший редуктор, живой двиг, да и в целом она в хорошем состоянии, но ее производительность сопоставима с бесколлектроным на 3 банки 10.8v, и по цене он обойдется набором с АКБ, как пара кадмиевых АКБ на1300 махов на эту Макиту.
Так что это реально чемодан. И лежит она, кстати, в чемодане с фонариком. Я б сейчас это счастье по цене чемодана и отдал бы (кстати, это самое ценное на данный момент).
ЗЫ: в целом такой подход сопоставим, как к паровозу приделывать двигатель на магнитной подушке. Да, классно, «поживет-походит», запас прочности еще ого-го!!! Но может взять готовый у китайцев поезд с таким двигателем? Он у них работает, там все рассчитано.
Ps: присылайте чемодан с содержимым, по цене чемодана — буду весьма благодарен :)
Но ситуации это не меняет. И для 2026 года вопрос не актуальный. Цена 4 хороших банок+ нормальная плата+работа (если только вы не готовы переделывать это за 500 рублей, то мои поздравления). Просто сейчас приварка одной ячейки 100 рублей и это не столицы, а Мухосранск-Псков, сопоставима с шуриком на литии в районе 1500-2000 тысячи(и не только маркетплейсы, а даже «Все инструменты», которые не славятся низкими ценами), Примерно в ту же стоимость(1300-1500) влетает стандартный древний кирпич на 14.4v на никель-кадмии для этой Макиты. Условно это тот же Zitrek и ему подобные. И да, они замечательно отпашут. Наблюдаю как у парней они по году работают в автомастерских ежедневно, перебирали их, видели.
Поздравляю, я тоже знаю не мало сомнительных мастеров, которые по цене 2/3 от нового предлагают ремонт, но так сложилось, что я хорошо знаком с этой темой. И чет вы мелочитесь щетки/двигатели. На каких-то уникальных вещах люди не то что щетки меняли, но и коллекторы гальваникой с последующей проточкой восстанавливали, и якоря мотали. Вопрос стоит ли игра свеч(там где это делали, там да, редкая вещь, вариантов нет). А вот старый шуруповерт — очень сомнительно.
Ну а формулировка
Достойна яжемамки с Авито, когда отдаешь что-то за 3 копейки, а они такие, «а вы не собираетесь в нашу часть города, я бы забрала». Ну так приезжайте, забирайте. У меня по этой причине жена перестала вообще что-то из детской одежды продавать, по тому что когда цена 500 рублей, а тебе предлагают еще и потратиться на отправить, ну такое.
Лет 5 назад тесть тоже собрал свою коллекцию кадмиевых монстров, мол надо АКБ купить, а там были машинки начала-середины 00х. Да, он ими в свое время дом, дачу построил, и да, они в целом живы. Пошли купили ему на ДР Metabo powermaxx с патроном съемным, человек забыл про хлопоты. Я банки переклепал(он оставил на зиму на даче), и все дальше в строю.
ЗЫ: Ну и еще раз, уровень замороты в данном случае и затрат существенно перекрывает здравый смысл. Да, я понимаю, что вроде как вещь есть, но по ходу их эпоха это уже после ядерного конфликта, когда мы как в Сталкер будем ходить и собрать скарб. Я вот даже не заметил пока не указали, человек даже на винты шлиц SL посадил!!! Это ж до чего нужно дойти. Я тут разбирал шкафы-серванты старые советские, там замки на таком — ну это ж чистой воды издевательство такие шурупы крутить в принципе.
а вот перенабивать родной акум литием, городить новое зарядное, плату защиты и всё такое прочее — да, я б не стал. ну разве что это какой-то уникальный инструмент.
И вот уже в целом вроде бизнес-план, но опять собирается цепочка, купить нормальные салазки, перепаковать АКБ на 14,8v. Потратить на это время… И то, если по высоте это не будет выглядеть как Флюгогехаймен, так что точно не готовые переходники, что есть в продаже. Ибо люди и вот этому радуются, но это жесть, как есть.
в любом случае я считаю более правильным решением переходить на единый стандарт аккумуляторов, за исключением может быть какого-то уникального инструмента, где без именно родного акума прям совсем никак, либо если переходники с макитовским акумом выглядят с этим инструментом настолько убого что отбивают желание работать
Ну, я шел своим путём и собрал несколько стандартов) И ни о чём не жалею) Потому что у всех (Einhell PXC, Parkside x12/Einhell 12, Intertool Storm 20v) были нормальные аккумуляторы и нормальные зарядки, и взаимные переходники.
Я трудЮсь инструментом Милвоки, а всякие игрушечные пылесосы\сдуватели снега с машины\цепные пилы — подМакито. И то у меня три АКБмакито: 2х5 А\ч +1х12А\ч общей стоимостью под 20 тысяч, мне их на заказ создавали.
И что бы у меня были игрушки + АКБ я трудЮсь именно Милвоки ибо компактно\мощно\надёжно.
Рад за вас. Я знаю одного нормального мастера со своей мастерской. Работает вполне себе стабильно. По механической части. По электрике иногда мне заказы подкидывает.
Ну, началось. В итоге окажется, что никакого чемодана и нет :)
Лять, парни, я может крамолу скажу, но какая заморота? 40 мин на 1 акб, при наличии банок, БМС, и зарядки на нужное напряжение :) Яп так постоянно морочился, если бы заказы были стабильные :))
А тут подрубаю четырехканальную зарядку, выставляю 21 вольт на каждый канал, как ток до нуля упал, на каждый аккум батареи крокодильчиками платки заряда 18650 и через 10 минут вуаля, на всех одно напряжение, платки синие.
Потом подклюсаешь эл.нагрузку и смотришь на балансире в режиме вольтметра разбег при разряде. Заодно замеряешь емкость. Ну а когда все закончено, партиями по четыре штуки заряжаешь до 17,5 вольт и на хранение.
1. У старичка очень чуткая настройка усилия затяжки. Можно закручивать самые маленькие шурупы, не боясь сорвать.
2. Зимой спокойно оставляю его в неотапливоемой мастерской, не опасаясь за аккумулятор.
3. Это мой первый…
Сначала я купил минипатрон, но чтобы хорошо в него затянуть сверло пришлось затягивать сверло газовым ключем + пасатижами — такое себе удовольствие. И еще выяснилось что эти патроны имеют ощутимое биение.

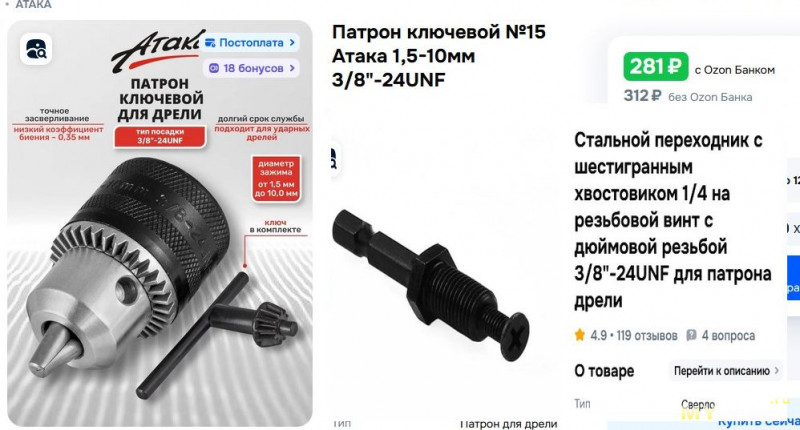

Потом я стал искать в маркетах набор «патрон с ключом + адаптер под шестигранник». Но оказалось что таких нет. Если патрон под ключ, то адаптер в комплекте только под перфоратор. Пришлось купить отдельно патрон + адаптер. Все это собирается в цельную конструкцию, затягивается винтом. Я еще капнул фиксатором резьбы для верности. Ничего никуда не откручивается, можно крутить в любую сторону. Получилось отлично. Адаптеров купил две штуки, думал сделаю два патрона, но пока вроде как и одного хватает. Теперь менять биту и сверло удобно и ничего не проворачивается.Цена вопроса 281+115=400р
Все устраивает. Но хотрлось бы еще иметь малыша на 12в с акумами в ручке. Держал когда то бош. Понравился. Только у него щетки законились. А потом и кнопка. Приносили починить).
Бесщеточный. Но еще с ним не работал. Брал именно бесщеточный, обычный есть на 12 вольт.
Еще есть в продаже дековские, но у меня против аккумуляторного дековского предубеждение…
У меня в домашней мастерской трио как раз из шурика 12 вольт, этого агрегата, ему уже лет семь, и аккум.отвертки за 350 руб, здесь пробегала. В хозблоке конечно все помощнее, но в доме хватает.
И да, есть похожие из Китая нонейм, за ~600 руб, тоже после замены аккума прекрасно крутят.
Правда я себе что-то такое делал, но в итоге купил китайский шурик на бесколлекторнике, и старую макиту в итоге забросил, хотя она вполне рабочая…

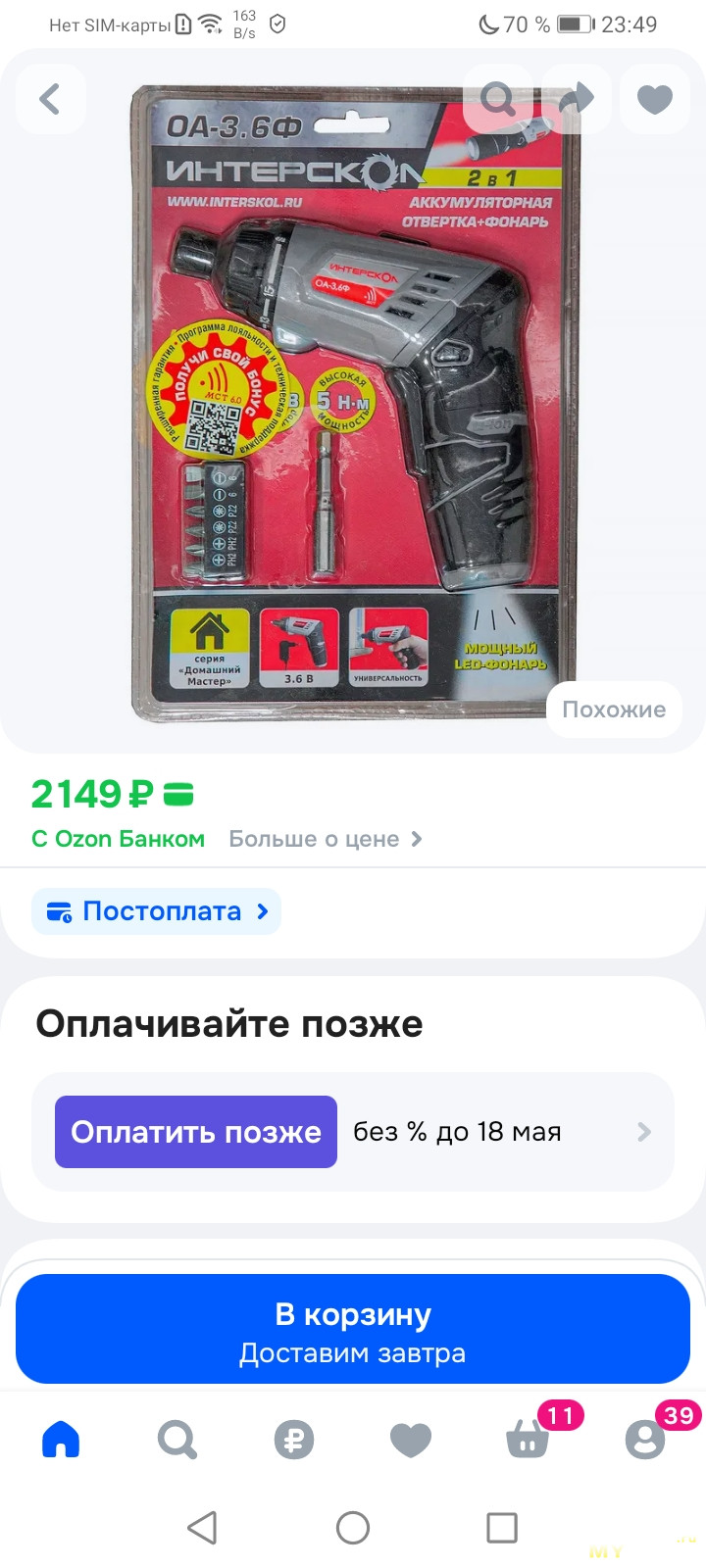

Вроде как за 2,5тыс вроде и ничего, но правда один аккумулятор. Но правда есть претензии, что иногда в патроне сверло не фиксируется хорошо — не хватает сил хорошо затянуть. А в конце прошлого года опять сдох аккумулятор. Думал или банки заменить, или купить уже новый шуруповерт. В итоге купил новый шуруповерт под Макитовские аккумуляторы 18В, но для верности купил и адаптер для Макита 18В-Макита 14,4В. Теперь у меня два шуруповерта (правда два аккумулятора на 2 устройства).
А по переходникам с одного типа аккумуляторов на другой есть на рутубе обзор по этому поводу. Говорят что максимальный момент становится меньше из-за потерь, но при закручивания 51 саморезов я этого не заметил.
По удобству новый шуруповерт конечно удобнее, но зато как я понял старая Makita — неубиваемая. Все можно починить за копейки, а редуктор и сейчас как новенький. А вот если накроется электроника в бесколлекторном шуруповерте то ремонт встанет в копеечку.
Для него этот преобразователь будет выступать своеобразным предохранителем )
вот берем rs550/21В, стопорим и пропускаем через него 2А. имеет 0.47В на его клеммах. при 14В это 60А.
а у такого же но на 12-14В обмотка имеет еще меньшее сопротивление.
Зато удобно.
а вольты уйдет отнюдь не на нагрев, а на повышение оборотов.
youtu.be/CfDnUfeqRQw?t=1352
И не нужно говорить, что «шестерню можно перепрессовать». Не у каждого есть пятитонный пресс (с «зелёного» 15..20-тилетнего Боша на 14 В шестерня сошла только на таком). Из плюсов — только один, Бош работает сильно тише нового ДА-18ЭР, который на фоне одноклассников довольно тих. Работает Бош, само собой, на литии (4S, белая бмс с балансиром). И даже заряжается от своего же зарядника, но через провод и плату на XL4015.
Тут походу никто не знает эту тушку и какой там моторчик. Все номера какие-то пишут.
