Карта «Тройка»

Для тех, кому надоели разборки сгоревших лампочек и старых терминалов, предлагаю заглянуть внутрь куда более другой вещи — транспортной карты «Тройка»

Как известно, DIY означает «Destroy It Yourself», или же по-русски — «сломано руками». Поэтому постараюсь соответствовать этой аббревиатуре.

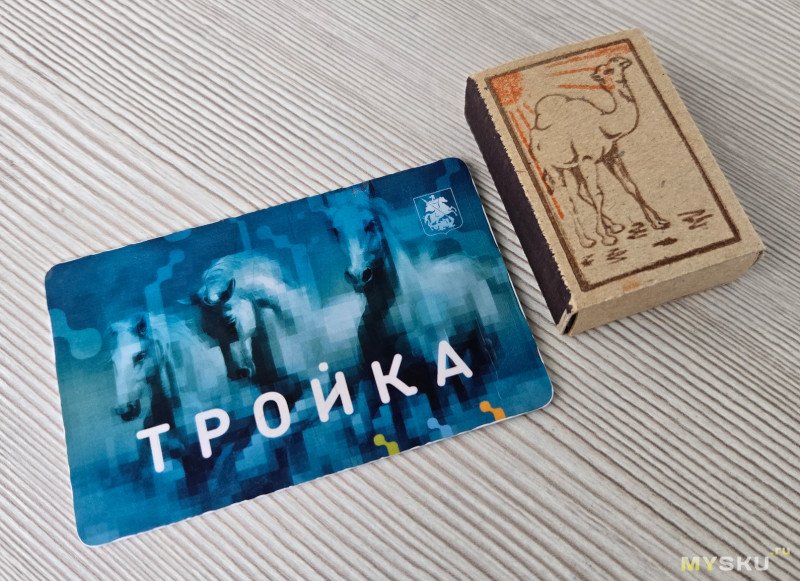

Карта «Тройка»:
Возможно, даже рабочая.

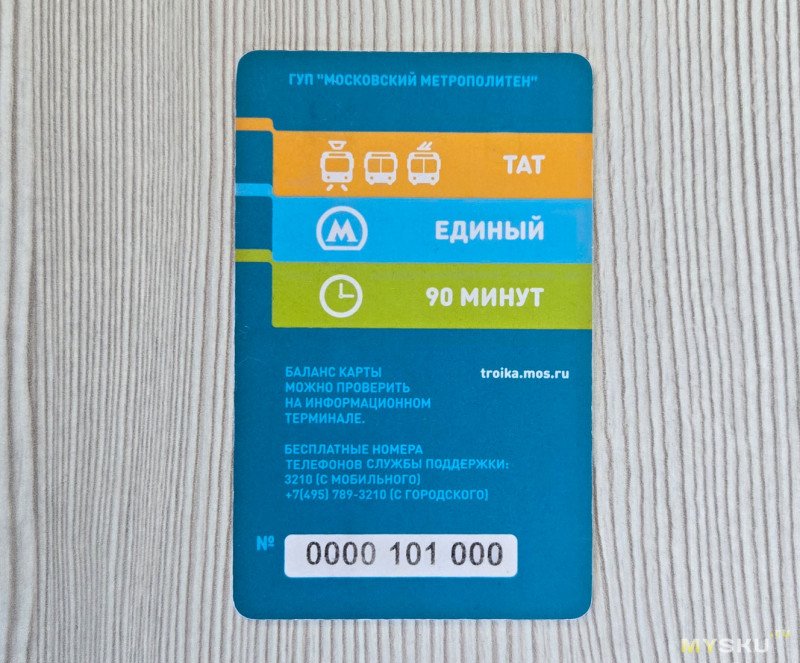

Обратная сторона:
Размер соответствует обычной пластиковой карте — 85x55 мм. По сравнению со простыми нечипованными скидочными картами достаточно толстая ~1 мм.

Внутри карты находятся микрочип и антенна. Порой встречаю ошибочное утверждение, что в ней также есть батарейка, но это не так. Карта «Тройка» использует технологию бесконтактной радиочастотной идентификации (RFID). Индуктивная антенна внутри карты служит не только для передачи информации, но и для питания карты. Считыватель генерирует электромагнитное поле на частоте 13,56 МГц, и когда карта оказывается рядом с ним, то в антенне, по совместительству являющейся катушкой, наводится электрический ток, которого достаточно для питания встроенного чипа.

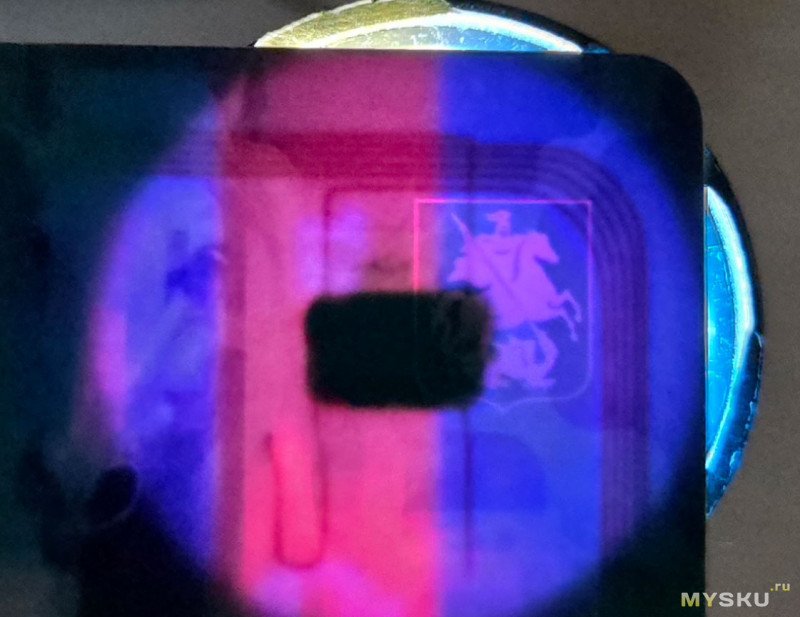

Беру фонарик и просвечиваю карту в поисках места с чипом:
Прекрасно виден не только сам чип, но и 5 витков антенны.

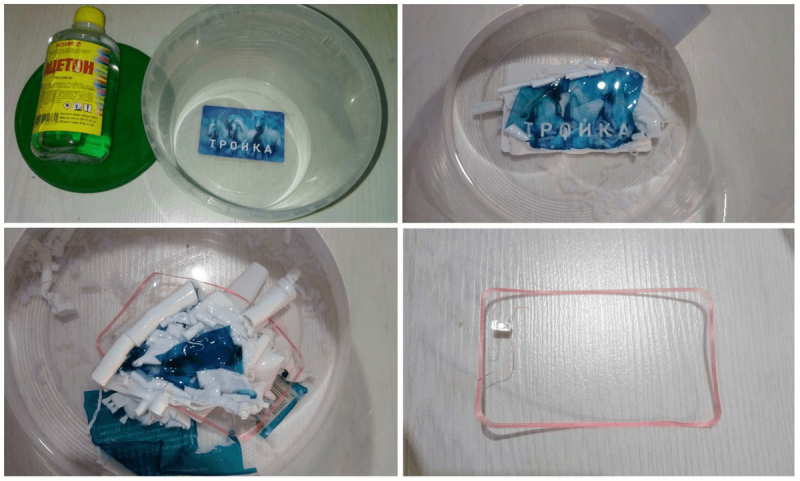

Попробовал располовинить карту по слоям, но это нереально — всё качественно залито в пластик. Можно было бы попробовать растворить его в ацетоне, но «долго и скучно» ©.
Поэтому ножом вырезаю часть недалеко от чипа:

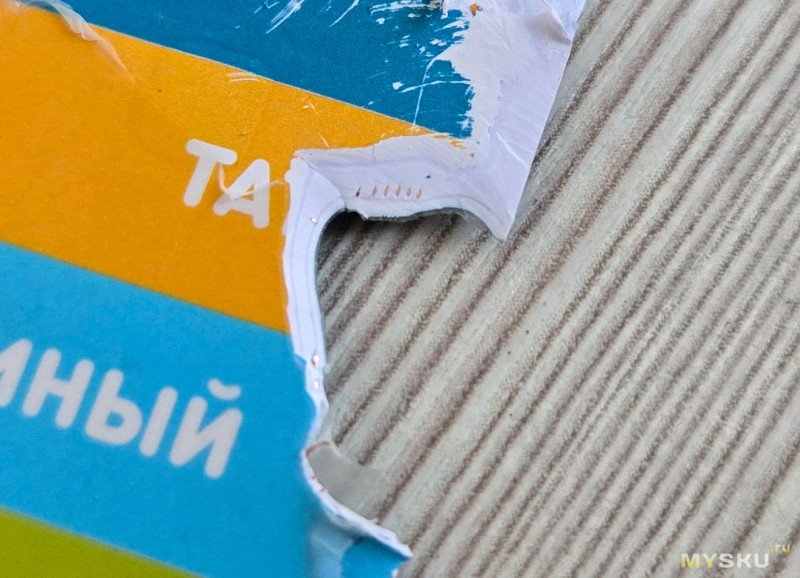

Видны жёлтые металлические вкрапления — перерезанные витки антенны.

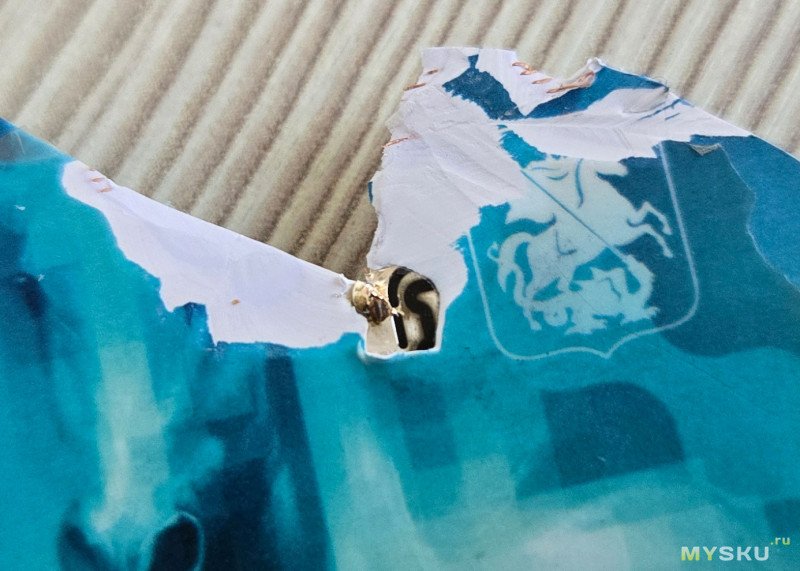

Продолжаю аккуратно срезать кусочки карты, пока не добираюсь до чипа:
Ещё немного:

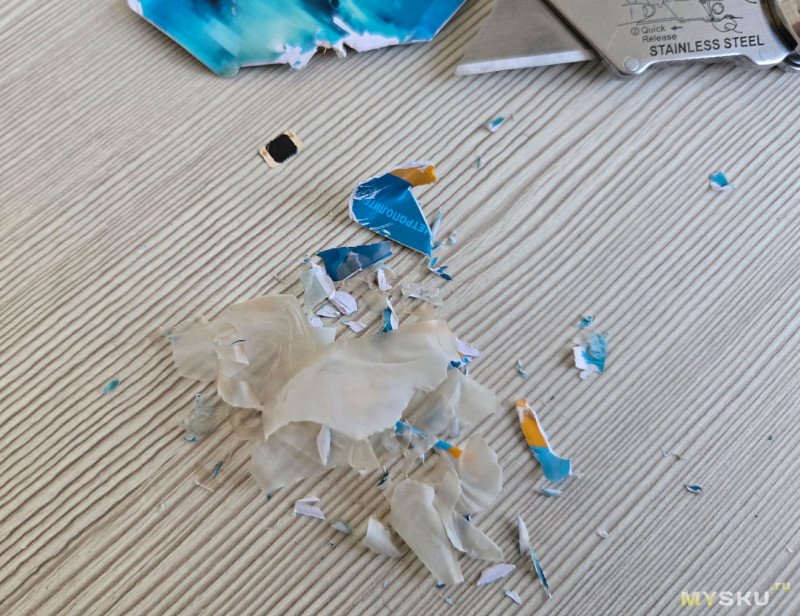

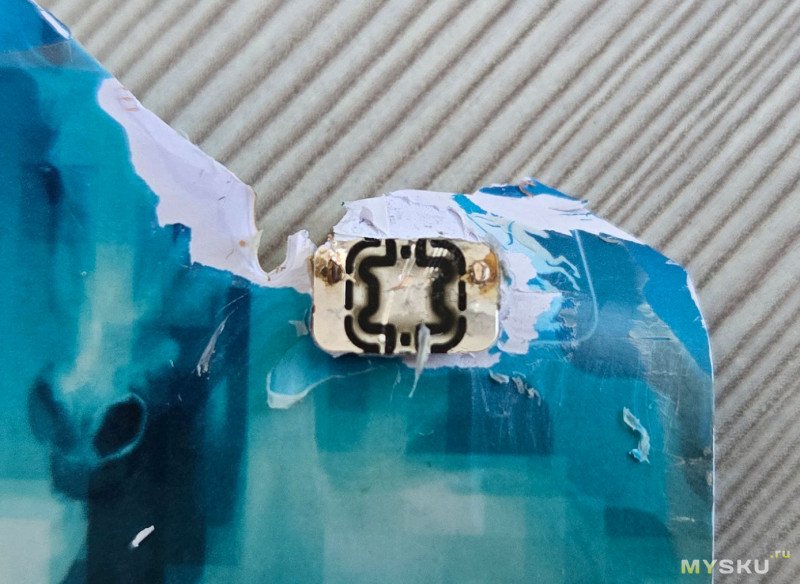

Готово! Чип освобождён:

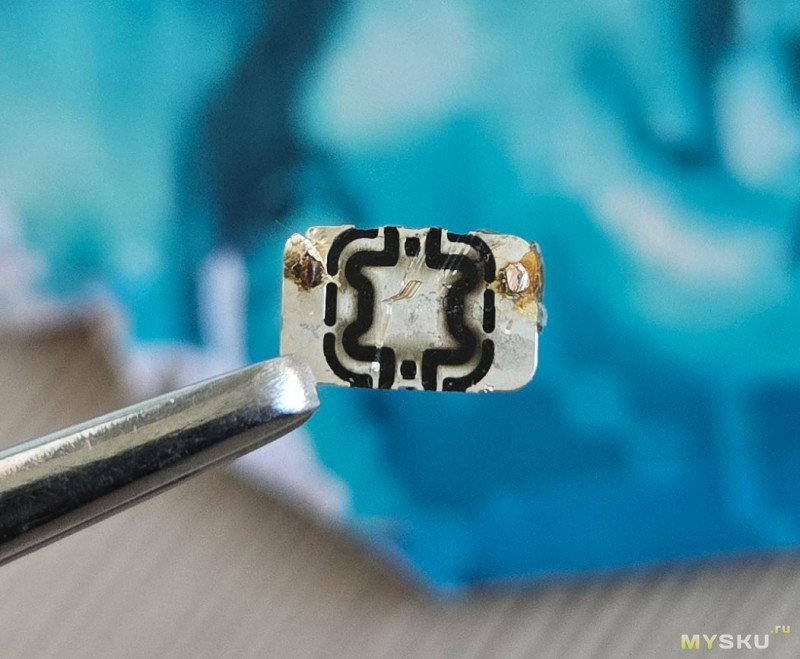

Вот он крупным планом:

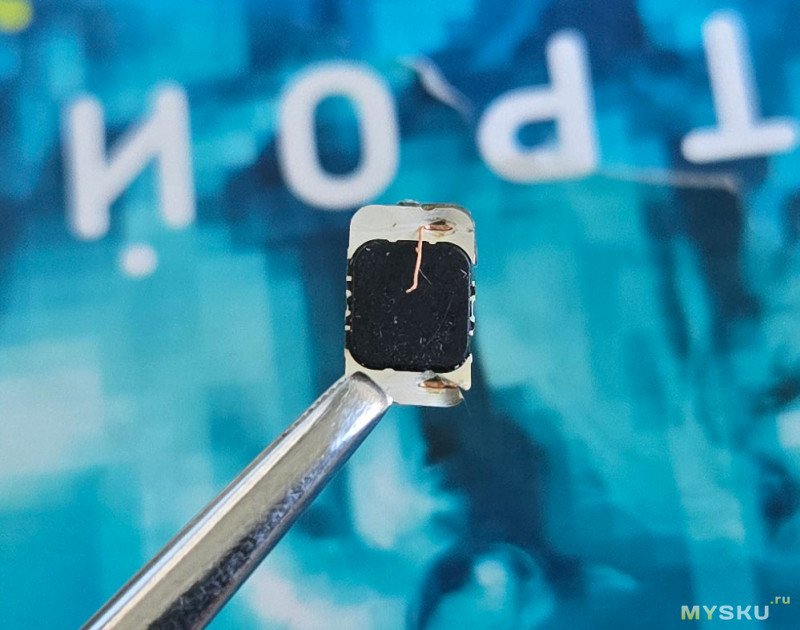

С обратной стороны всё залито компаундом:

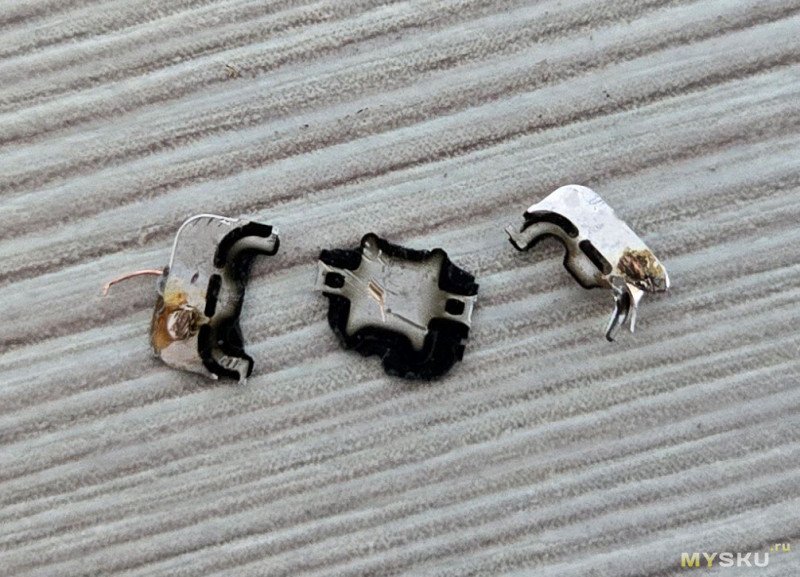

Попробовал его срезать, но он оказался очень твёрдым, примерно, как керамика, и просто сломался:

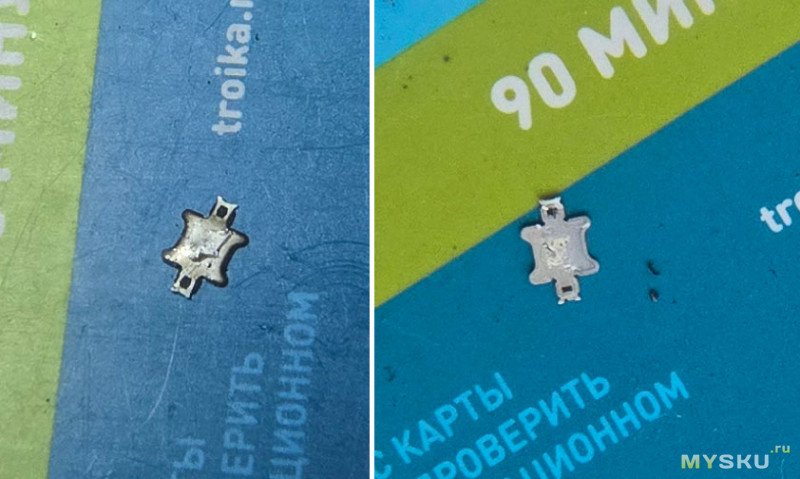

Откалываю остатки:

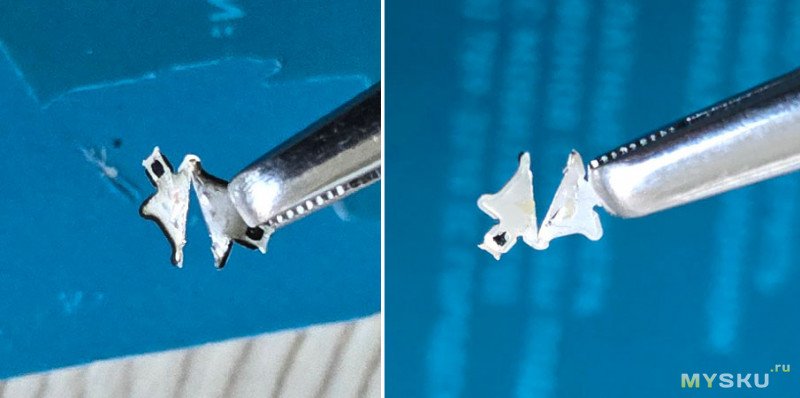

В поисках кремниевых мозгов разрезал чип пополам:

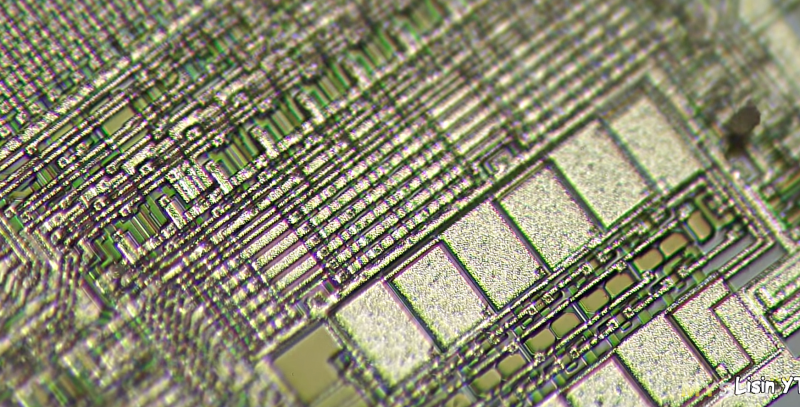

Но его размеры оказались слишком малы, чтобы рассмотреть без микроскопа. Странно, но и резервуара для волшебного белого дыма я также не обнаружил, видимо он хранится под давлением в микропорах конструкции, которые видны тоже только под микроскопом.

Зато обнаружено множество вариантов полезного повторного применения карты: её можно использовать для разделения частей различных корпусов, держащихся на защёлках; можно подложить под ножку стола, чтобы он не качался; можно использовать для самоделок, вырезав из пластика различные детали. В конце концов, можно сдать пластик на вторичную переработку, а антенну — в цветмет.
