Внутренний мир кнопки обратного клика Omten PBS1288B из фонарика Convoy S2+.

В фонарике сдохла кнопка, отличный повод разобрать её, чтобы посмотреть, как она устроена.

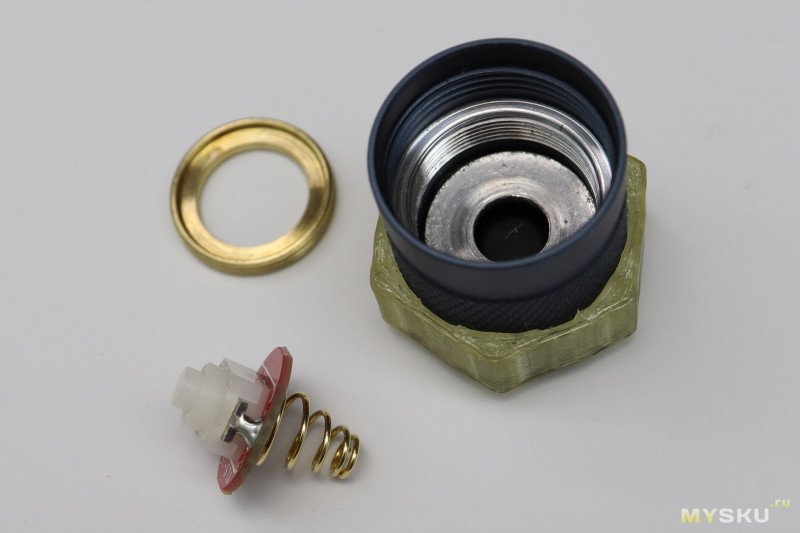

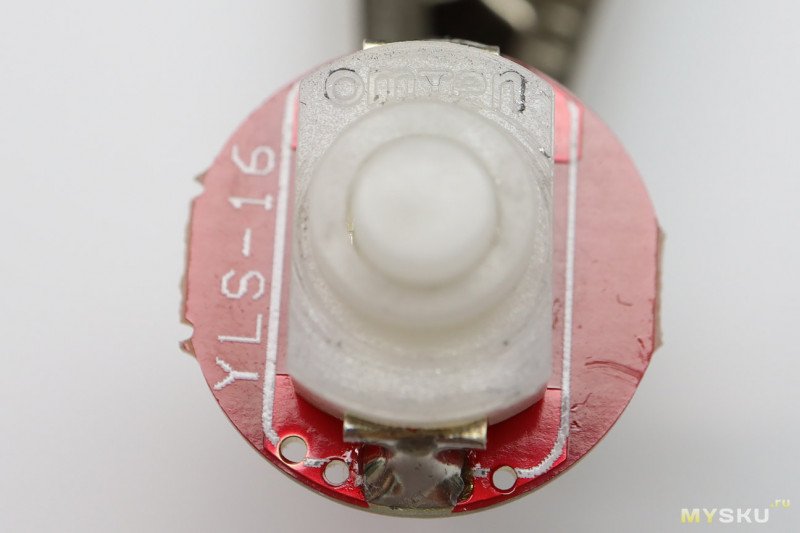

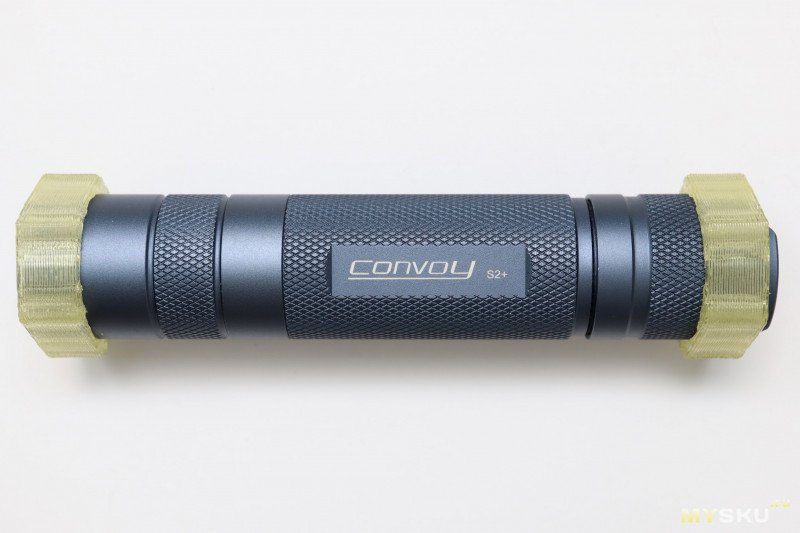

Кнопка жила в фонаре Convoy S2+:

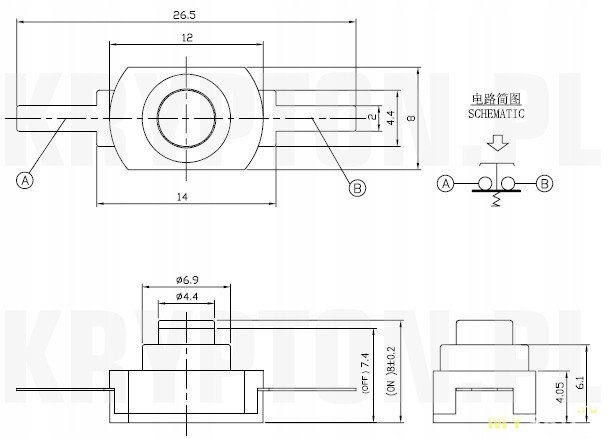

Её размеры:

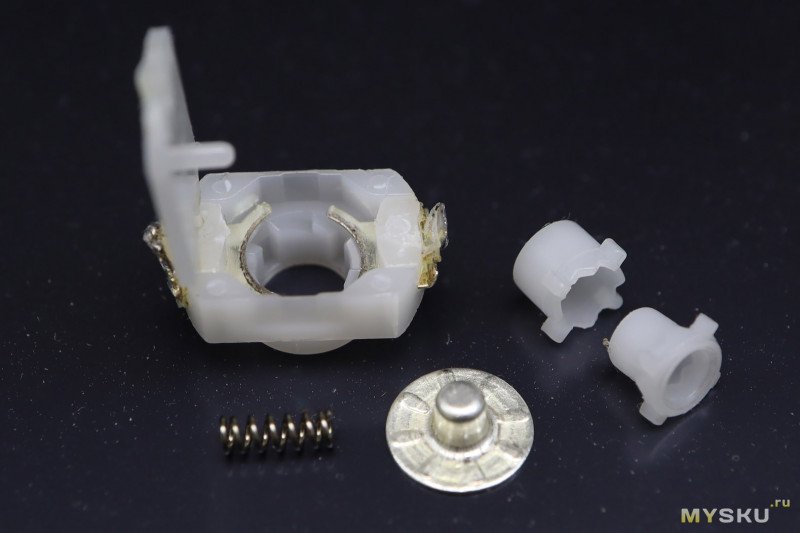

Механизм кнопки устроен примерно, как устроены письменные ручки с кнопкой. Два подвижных элемента с шипами особой конструкции и вырезы специальной формы в корпусе.


Одно нажатие — подвижный элемент фиксирует на одной высоте, второе нажатие, на другой.

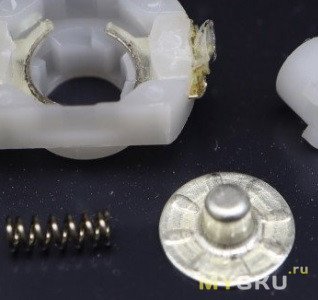

Соответственно подпружиненный металлический грибок то касается контактных площадок, то зависает над ними.

Все металлические элементы, за исключением пружины, не магнитятся.

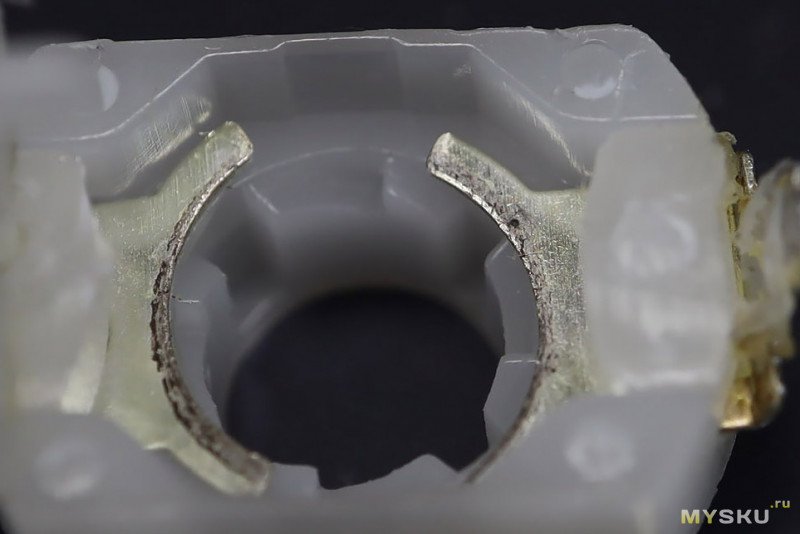

Стационарные контактные площадки покрылись какой-то непонятной чёрной хренью. Из-за чего контакт стал сильно не стабильным, и фонарик мерцал и периодически входил в режим программирования.


Странно то, что на подвижном контакте ничего подобного нет…

Может быть, эту черноту можно было и стереть, но кнопка обладает низкой ремонтопригодностью, собрать её обратно проблематично.

Кроме того, в ней используется легкоплавкий пластик. Внешне, я сначала подумал, что это нейлон. Но в реальности это скорее полипропилен. В результате после выпаивания у кнопки повело контакты, и она вообще перестала работать. Так что паять их нужно с особой осторожностью и минимально при этом механически нагружать выводы.

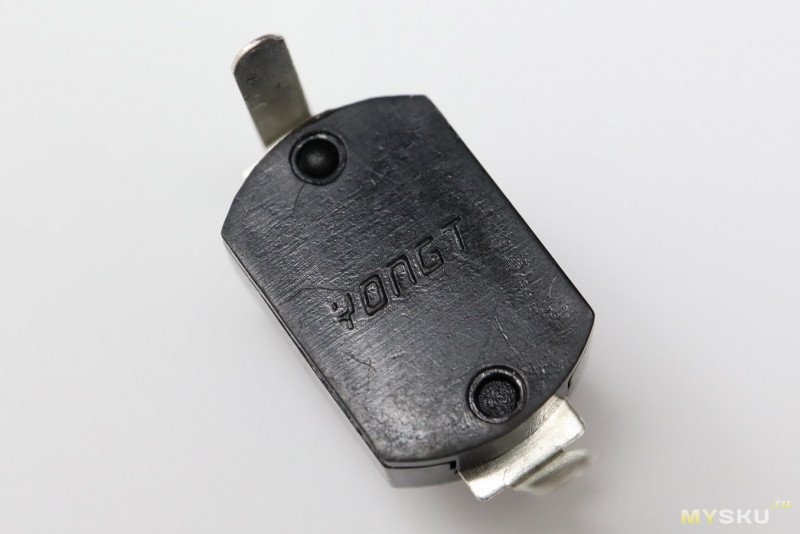

В конвоевском магазине есть такие кнопки, и даже платы в сборе. Но их там по одной не продают, поэтому купил в местном магазине, такой вот YONGT:


Посмотрим, сколько протянет он. Пластик, по ощущениям, в нём такой же, но кнопка впаялась без повреждений, и фонарь ожил.
