Нагрудный пульсометр - как работает и что внутри?

Когда-то давно, когда телефоны еще были кнопочными, я покупал часы с пульсометром. Ремень с пульсометром надевался на грудь, часы показывали пульс. Но часы показывали пульс нестабильно, часы давно уже изношены отдельно от этого пульсометра и я решил посмотреть как он работает и что с ним можно сделать.

Пульсометр должен был работать примерно с такими часами из обзора.

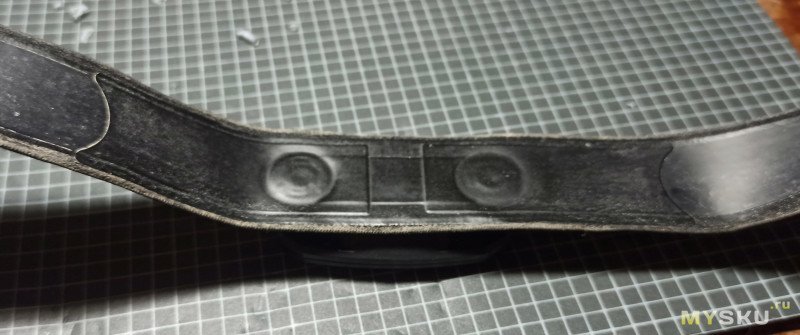

Из чего состоит пульсометр? Это ремень и сам блок пульсометра.

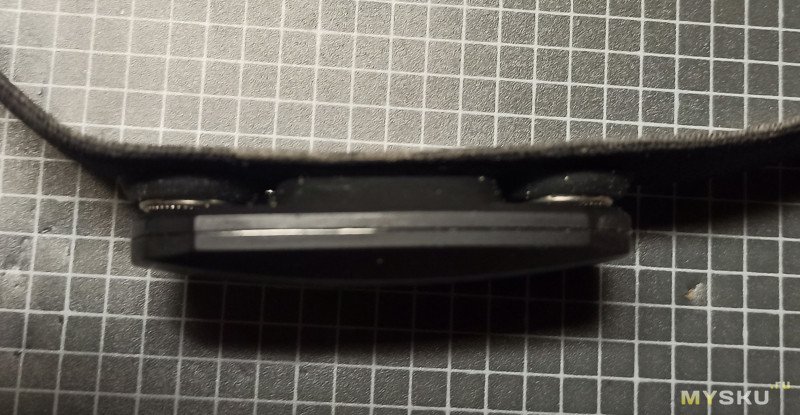

К блоку пульсометра крепятся две гибкие части ремня. На них есть площадки, которые получают данные сердцебиения и передают их в прибор.
Измерил сопротивление этих площадок до прибора — около 300 Ом.
Как и любой контактный датчик, этот пульсометр улавливает импульсы от сердцебиения на коже, так же как в кабинете ЭКГ. Только там датчиков много, тут всего два.
Он усиливает этот еле заметный сигнал через 4 транзистора, формирует его с помощью многоногогой микросхемы и отправляет в эфир через катушку с ферритом.
Добавлю это в обзор.
В центре устройства есть металлическая крышка, раньше она была заклеена резинкой. Под крышкой маленькая 12В батарейка. Есть резинка, защищено от воды.
Батарейка полностью разряжена. Подаю на устройство 12в, ищу телефоном новые BT или BLE устройства — нету.

Половиню корпус пульсометра. Половинки хорошо проклеены. Слева и справа видны две пластины, которые принимали сигнал пульса от нагрудного ремня и передавали его на плату — для этого пластины припаяны к плате в левом верхнем и правом верхнем углу.
В нижней части под платой видна катушка на феррите, видимо она излучала радиоволны с частотой сердцебиения, а часы должны были их принять и отобразить на экране.

Что на обратной стороне платы? Электролитический конденсатор, деталька с 3 ногами и многоногая микросхема.

Трехногая микросхема это R302B. Это LDO стабилизатор напряжения. На его выходе напряжение 5.2 вольта и оно сохраняется при подаче питания до 5,25В.

14-ногая микросхема это 4 логических элемента 2ИЛИ-НЕ. Скорее всего на ней формируется сигнал.

Накинул ремень с электродами на грудь, подключился к ним проводами — на фото красный и черный провод. Подал питание 10В на устройство.
Подключил осциллограф вместо катушки, катушка отпаяна. На осциллографе видны повторяющиеся сигналы с частотой 25 герц и амплитудой, равной напряжению питания. Если убрать ремень с груди, то эти сигналы пропадают. При изменении пульса частота меняется. То есть скорее всего устройство формировало импульсы, частота которых зависела от частоты пульса, и эти импульсы создавали электромагнитное поле с помощью катушки. А часы принимали это поле, пересчитывали число импульсов и показывали пульс.

Вывод: неожиданно богатый полезными деталями донор компонентов. Итого для радиогубителя из этого пульсометра можно выпаять LDO стабилизатор питания на 5.2 вольта, 14-ногую микросхему с 4 логическими элементами 2ИЛИ-НЕ, несколько мелких транзисторов, конденсаторов и резисторов. В то время еще не были так распространены цифровые технологии и устройство полностью аналоговое.
