Измеряем... THD резисторов

Начитавшись страшилок на форумах и получив свой пакетик с резисторами BPR56, захотелось мне узнать, сколько они мне нахезают добавят гармоник в сигнал?
Результаты я получил, и вполне достоверные.
Вопрос в том, что делать дальше?!

1. Подделка или нет?
Народ активно покупает электронные компоненты на Aliexpress.
И поддельными полупроводниковыми приборами уже никого не удивишь.
Но пришло время проверки пассивных элементов. ((
Естественно, разрушающий контроль — наше всё: расколол корпус молотком и можно любоваться на начинку:
Этот способ я отложил на десерт.

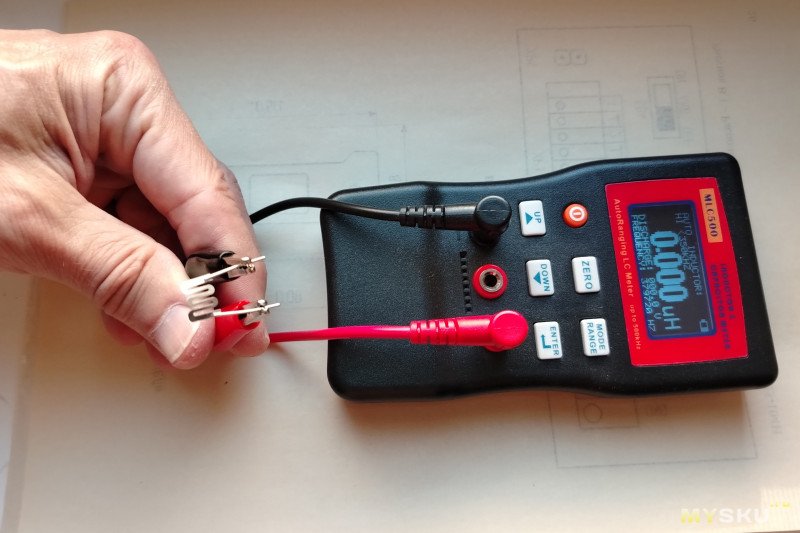

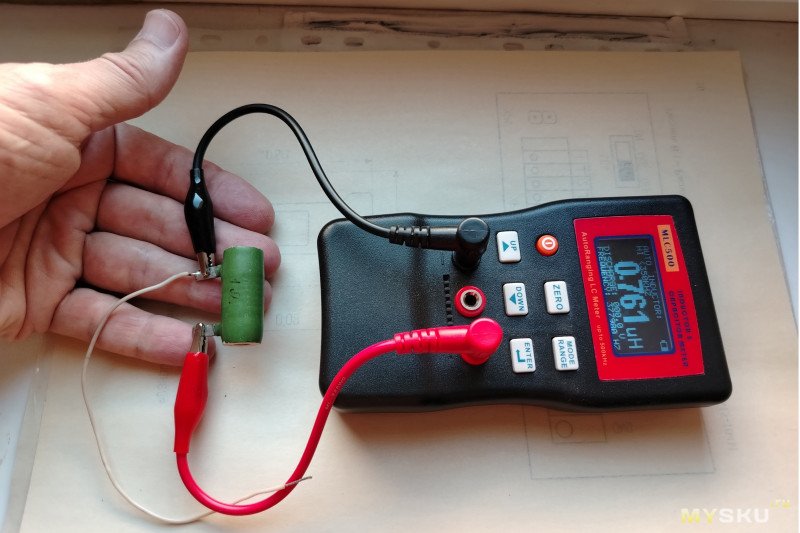

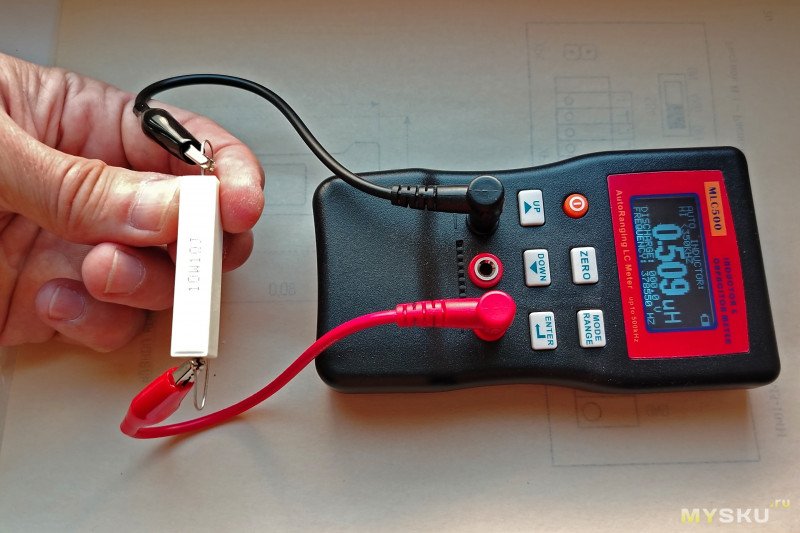

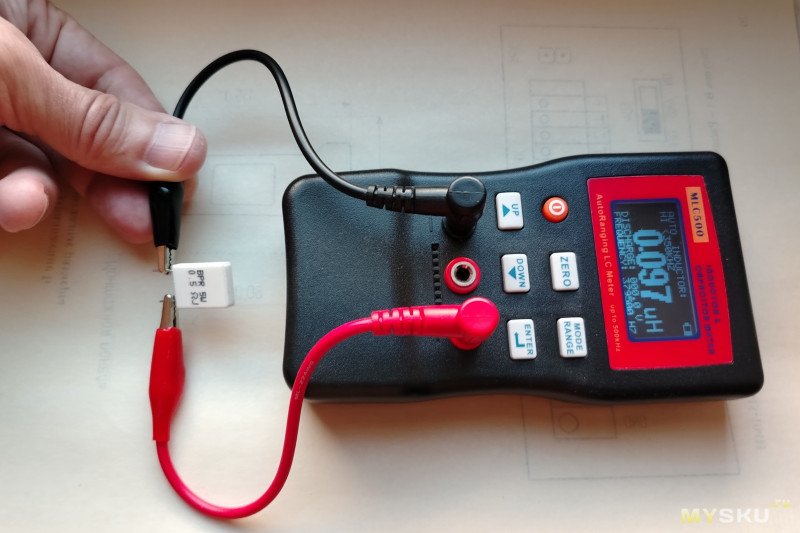

А для начала решил помракобесить попробовать неразрушающие способы контроля.

Полезные ссылки:
ТЕПЛОВЫЕ ИСКАЖЕНИЯ В УСИЛИТЕЛЯХ HiFi Guala.pdf
Резисторы С5-5 и С5-5В
Резисторы С5-16В и С5-16МВ
Metal Film Resistors PR01 PR02 PR03 (Vishay).pdf

2. Моделирование
… помогает сэкономить немало времени.

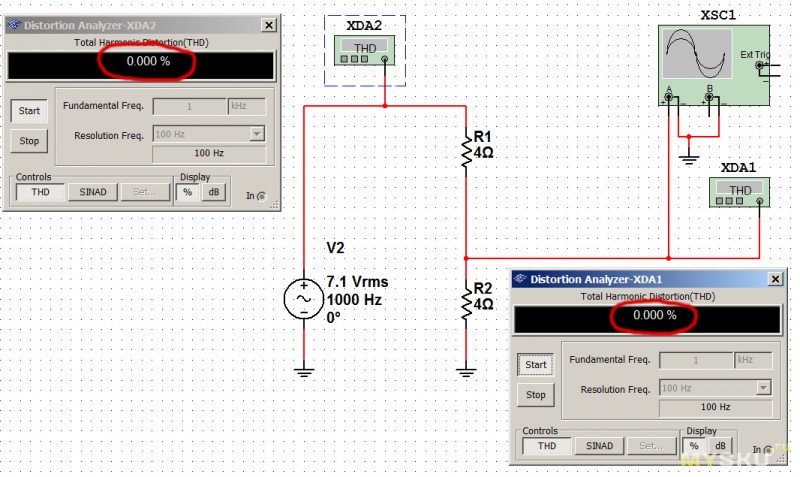

Суть «эксперимента»: собирается делитель 1:2 из двух одинаковых резисторов.
И измеряем к-т гармоник (ака THD) на входе делителя и на выходе:
Всё прекрасно: Кг = 0% в обеих точках.

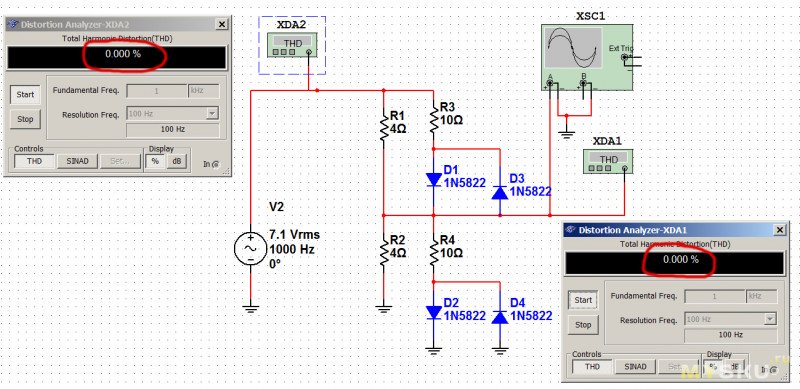

Далее резисторы были искусственно превращены в нелинейные путём добавления элементов
R3, R4, D1..D4
Результат не изменился, т.к. делитель образован двумя одинаковыми цепочками, хотя и нелинейными.

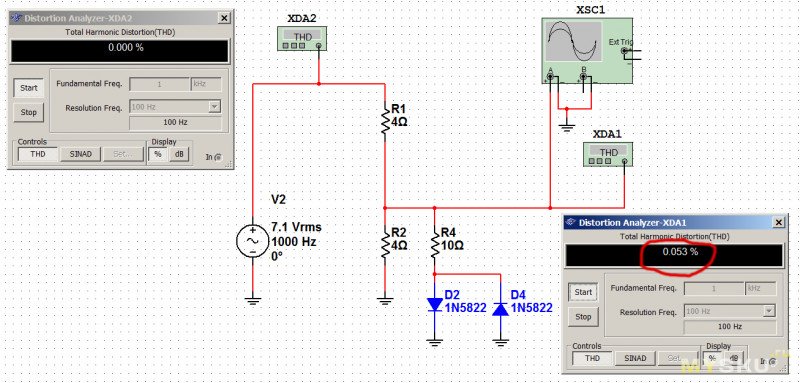

Теперь оставляем нелинейную добавку только около нижнего плеча делителя (около R2):
Сюрприз! Вот она нелинейность во всей красе.

Отсюда простой вывод: для измерения Кг резистора необходимо одно плечо (делителя) с нулевой (или максимально близкой к нулю) нелинейностью.

3. Непосредственно эксперимент

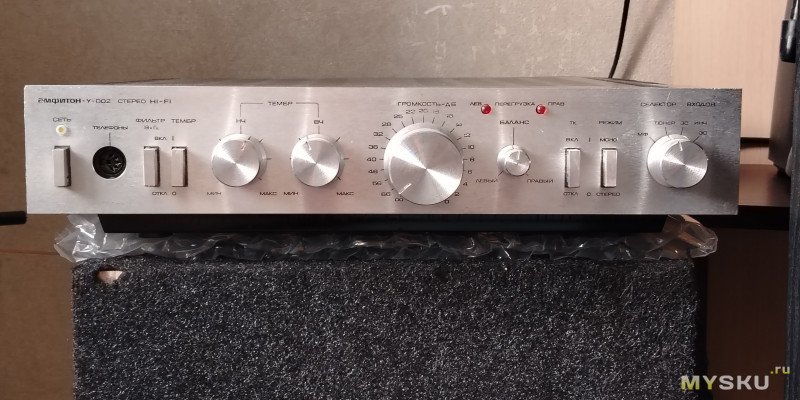

Для этого требуется усилитель с Кг меньше, чем планируется измерить

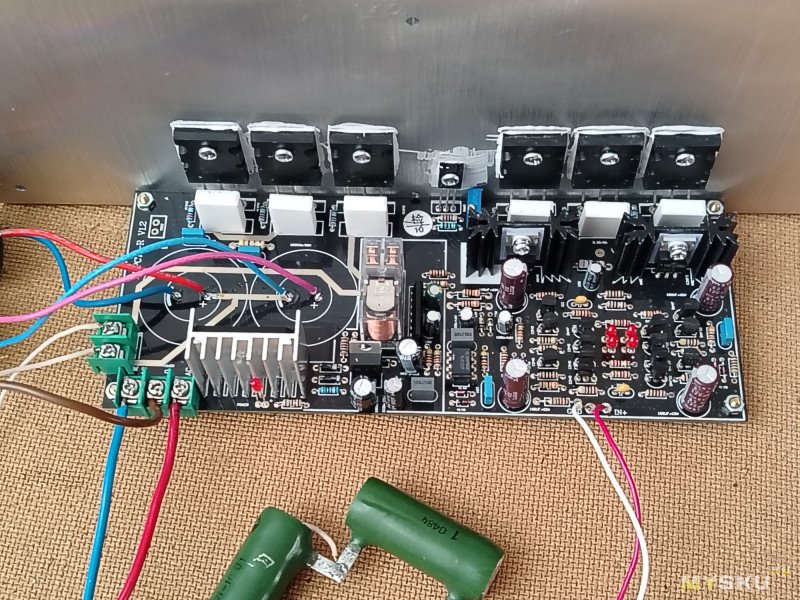

Сабж обеспечивает Кг=0,02% при выходном напряжении 7,1В (RMS) на 4 Ом (частота 63 Гц):

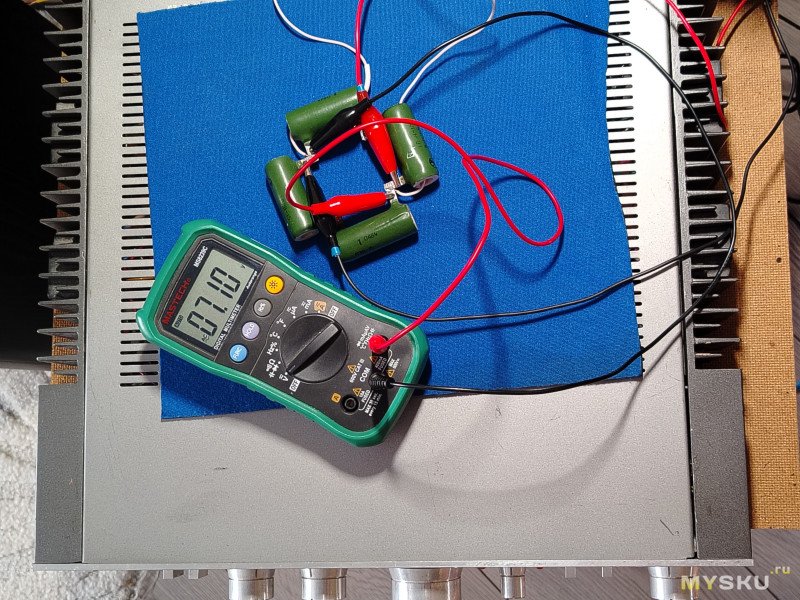

Нагрузка — 4 Ом (четыре резистора ПЭВ-15 3,9 Ом, соединённые параллельно-последовательно):
Понятное дело, что усилитель с Кг=0,005% или менее был бы очень кстати. Но…

Первый подопытный — свежеприбывший резистор BPR56 0,25 Ом.
На пакетике указано BPR56, на резисторах MPR56. Что за зверь такой «MPR56» инет не знает.

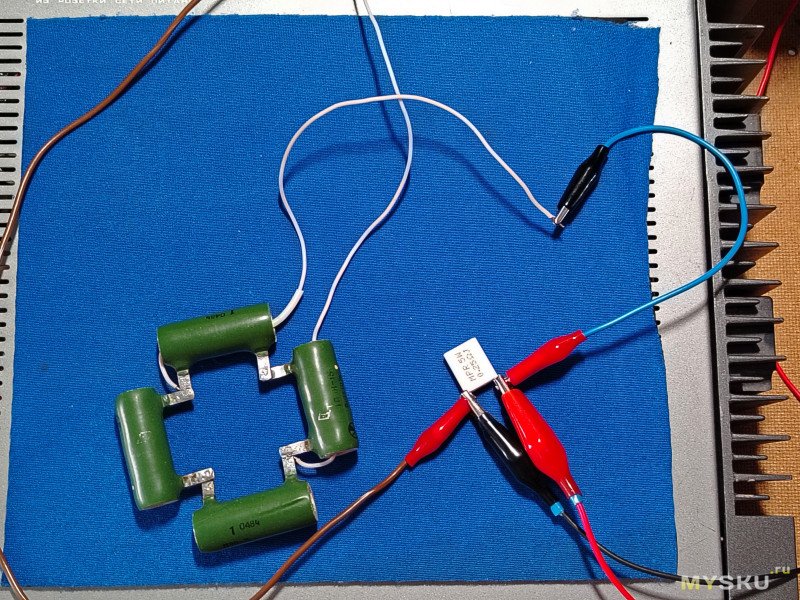

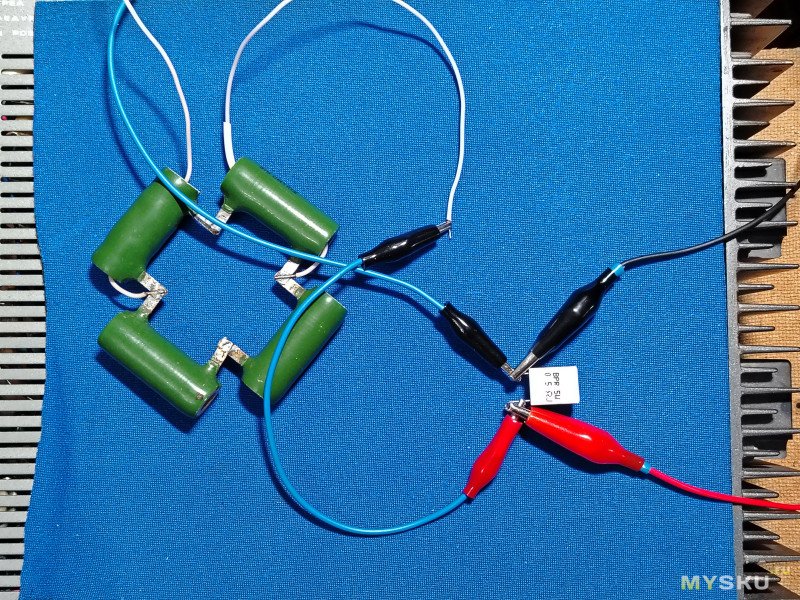

Схема включения — последовательно со сборкой 4 Ом (четыре резистора ПЭВ-15 по 4 Ом каждый).

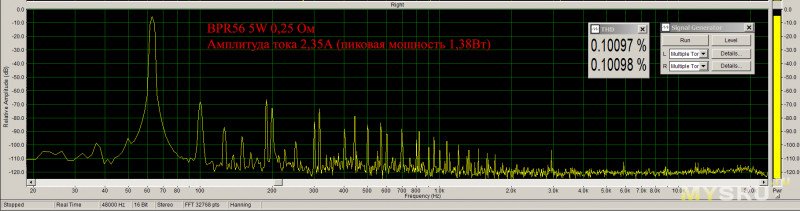

Замер — непосредственно на резисторе BPR56 (нижнее плечо делителя):
Увидев цифру Кг=0,1% я немного ошалел.
И решил проверить его тёзку BPR56 5W 0,5 Ом:
С ним картина совсем другая:

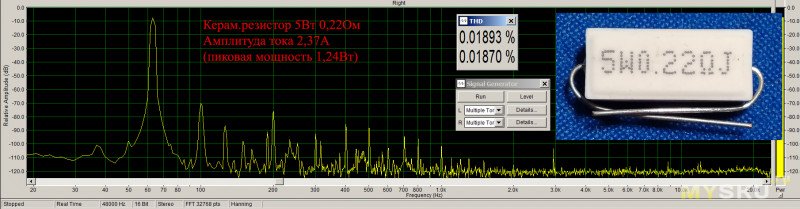

И «кирпичик» 5Вт 0,22 Ом:
Далее попроверял проволочные резисторы близких номиналов, чтобы понять тенденцию.

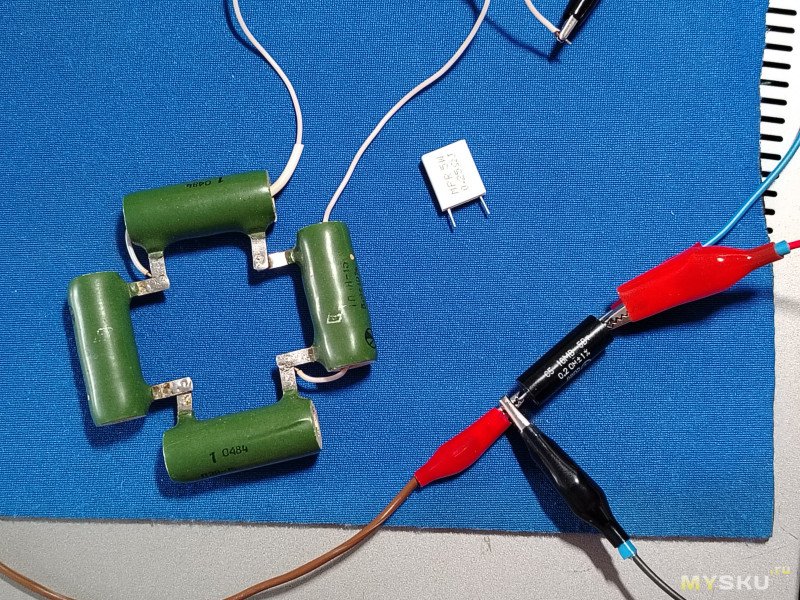

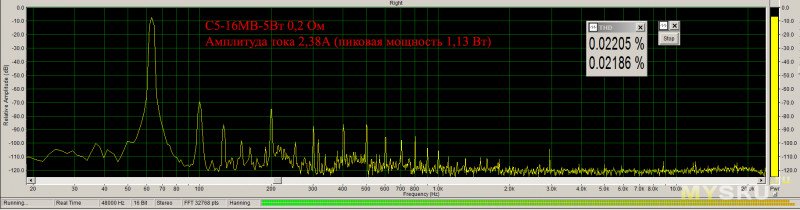

Резистор С5-16МВ 5Вт 0,2 Ом:

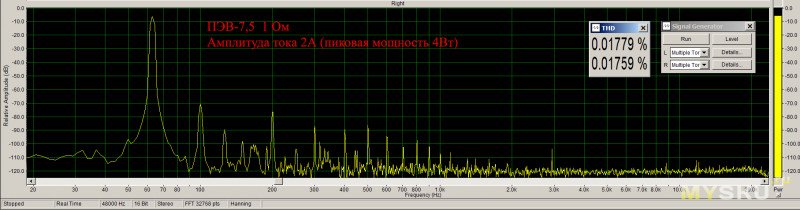

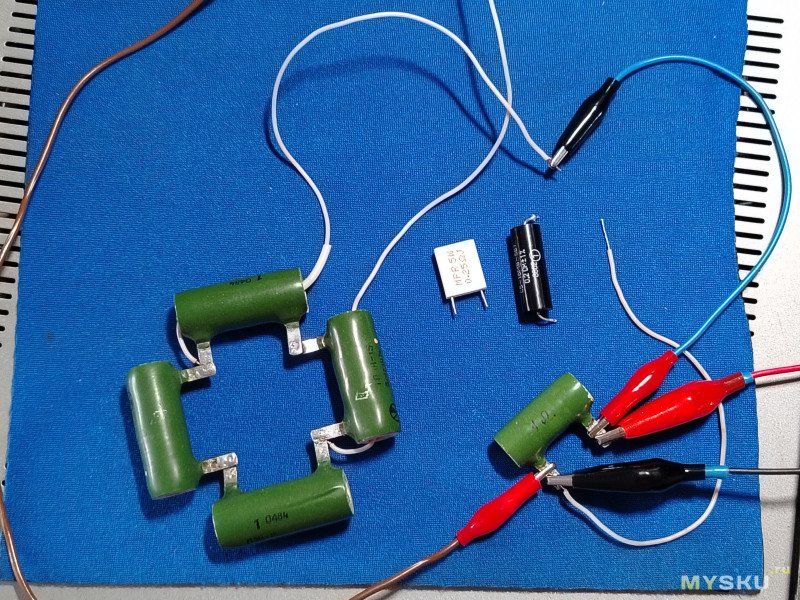

Резистор ПЭВ-7,5 1 Ом:

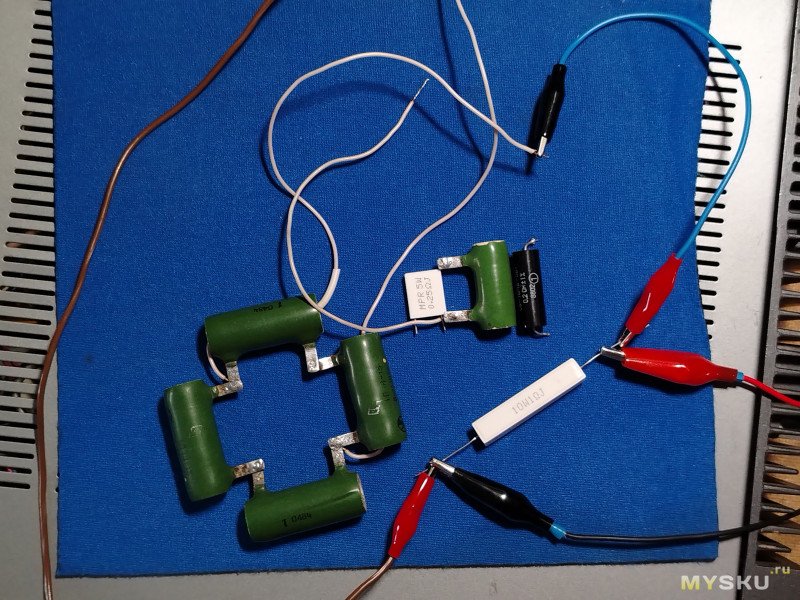

Резистор в керамическом корпусе 10 Вт 1 Ом:

Ситуация понятна: при увеличении суммарного сопротивления нагрузки усилитель выдаёт мЕньший Кг, поэтому с резисторами 1 Ом получился Кг=0,017%, т.е. даже меньше, чем усилитель выдавал на 4 Ом.

Кг резистора зависит от ряда факторов:
— тип (технология) самого резистора (см. параметр ТКС)
— коэффициент загрузки по мощности (пиковая мощность / максимальная мощность)
— частота и форма тока

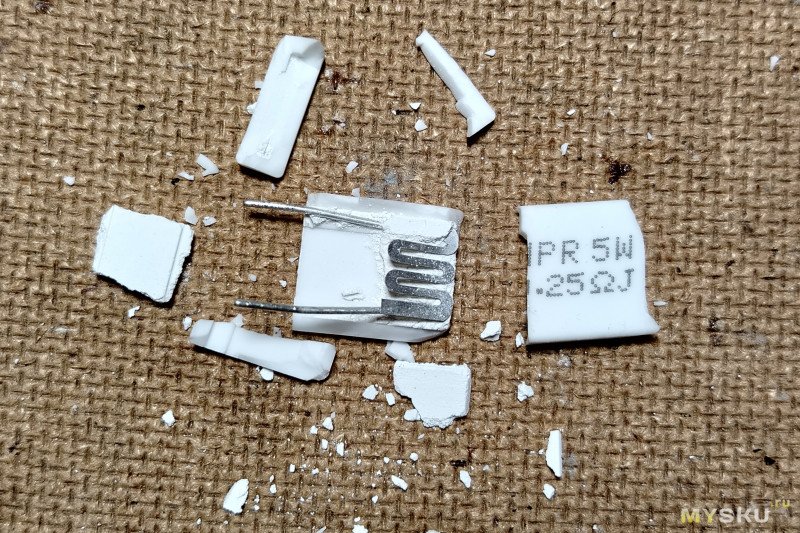

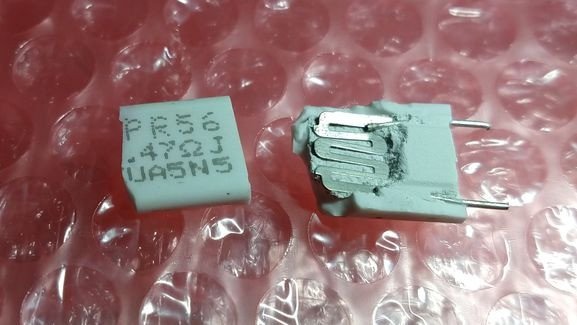

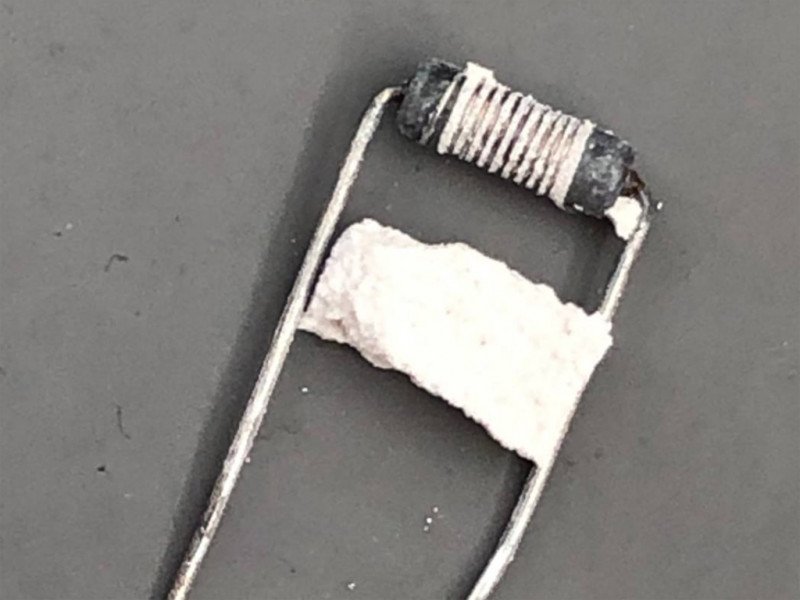

Режем? Вскрываем MPR56?! Да легко. Пара ударов молотком и готово:
Вроде бы и на подделку не похоже. Но Кг ни к чёрту. ((
Словом, «удачно купил».

Ну и правомерный вопрос: зачем эти эксперименты?
Ответ: для будущих проектов.
В частности, DARTZEEL NHB-108 без общей ООС:

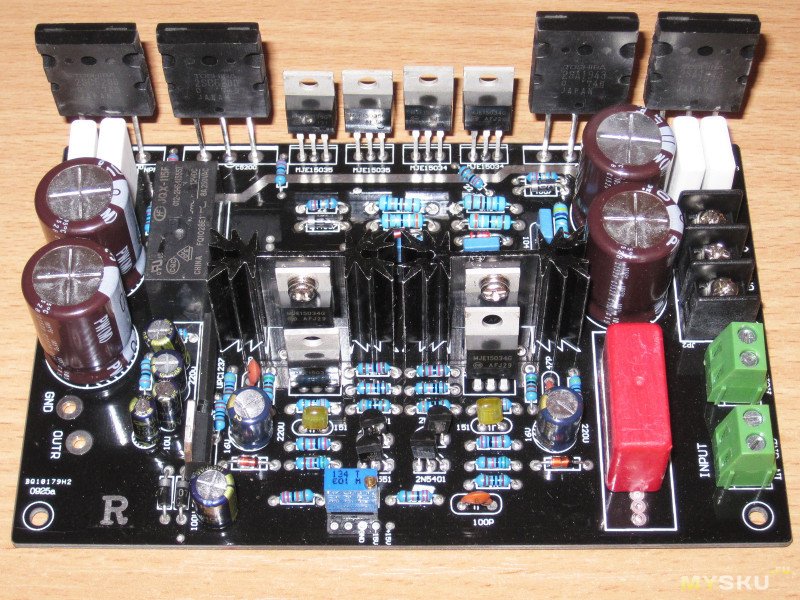

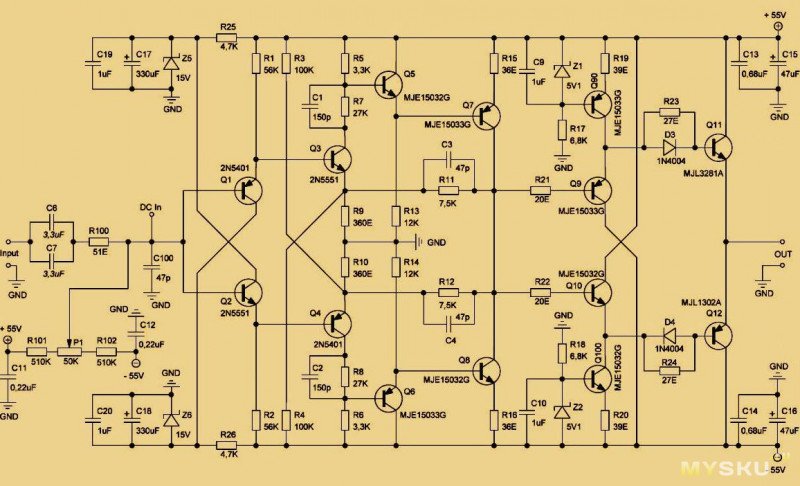

В репликах данной схемы используются по 2-3 транзистора в плечо с эмиттерными резисторами:
Поскольку выходные каскады не охвачены ООС, то нелинейные резисторы, понятное дело, ситуацию не улучшат. Но это пока не доказано. )))

На фото ниже ещё одно чудо инженерной мысли — усилитель Chuban M8 (ака Чабан):
Эмиттерные резисторы — именно MPR56 0,25 Ом. Правда, их я не выпаивал, чтобы проверить нелинейность. Но усилитель демонстрирует странные параметры. Если не разломаю его раньше, может сделаю экспресс-обзор.

Всем удачных экспериментов!
