Реанимационный монитор UTAS ЮМ-300Р. Что внутри?

Время идет, и когда-то новейшее оборудование подходит к концу срока своей службы.
Что позволяет взглянуть на него с ракурсов, прежде бывших невозможными.
И попутно оценить элементы конструкции на предмет возможности повторного применения, естественно.
Итак, сегодня мы потрошим реанимационный монитор из 2006 года.
Добро пожаловать под кат!

Данный монитор рассчитан на использование в составе комплекса аппаратуры, поэтому на нижней стороне корпуса находится штырь, вставляемый в шарнирную лапу. На дальнейших фотографиях он будет снят.
На передней панели находятся ЖК-экран, пленочная клавиатура из пяти кнопок и поворотная ручка управления.
На левом борту корпуса находятся разъемы для подключения датчиков артериального давления, содержания кислорода в крови и электродов ЭКГ, а так же порт RS-232.
На задней стенке — большой люк для доступа внутрь корпуса, выключатель и разъём источника питания 12 В постоянного тока.
Загрузочная заставка:
Меню помощи:
А вот таким кадром в кино любят иллюстрировать трагичное:
При выключенном поддуве манжеты монитор потребляет чуть больше 1 А:
Включение насоса добавит еще примерно 0,1 А.
Выкручиваем пять винтов по периметру передней панели, и корпус можно раскрыть как книгу:
Почти все элементы сосредоточены на передней панели:
В центре кадра слева направо: динамик, преобразователь на 5 В, насос.
Снимаем подплатник с основной платой:
ЖК-матрица. Разрешение 800х600, диагональ 10,4", интерфейс управления TTL, разъем 31-pin.
Подсветка матрицы ламповая, поэтому без инвертора никак. А вот, собственно, и он:
Вроде и японский, а конденсатор всё равно раздуло на отличненько.

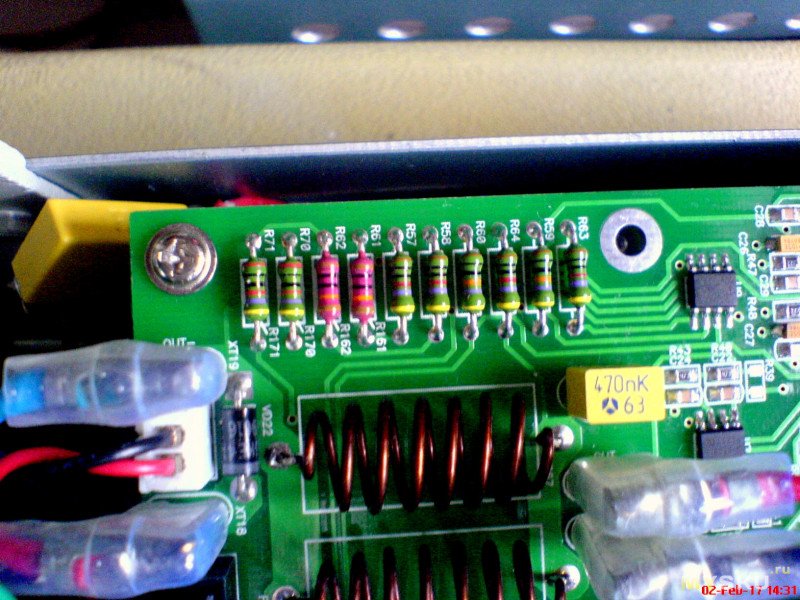

Плата защиты входов ЭКГ:
Основная плата, вид сверху:
И снизу:

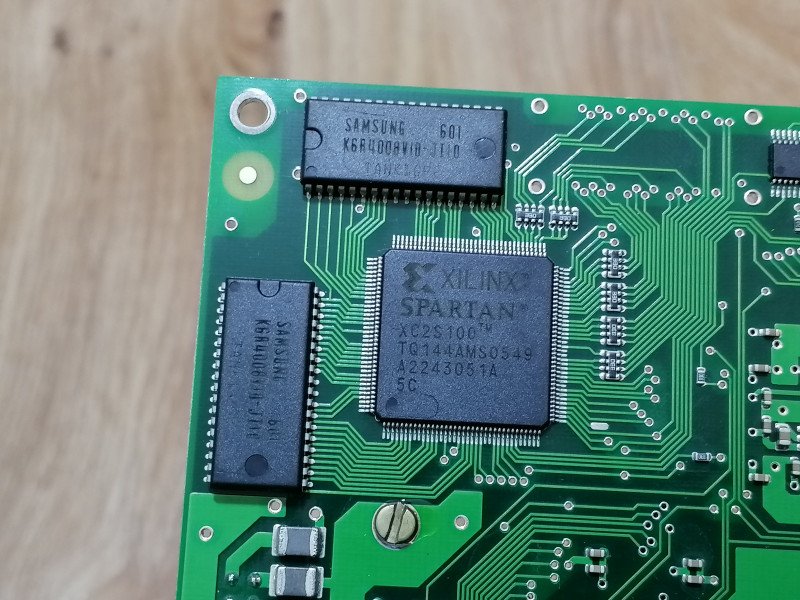

Я ожидал, что тут будет полноценный х86, но нет. Сердце платы — ПЛИС Spartan от Xilinx:
Ещё тут есть парочка DSP от Analog Devices:
И много прецизионных ОУ от них же:
УНЧ TDA7056B. Напряжение питания от 3 до 18 вольт, выходная мощность до 5,5 Вт на нагрузке 8 Ом.
Одноканальный, но схема включения настолько проста, что позволяет обойтись без печатной платы:
Электроклапан, сбрасывающий давление в манжете НИАД:
А вот довольно необычная деталь — дифференциальный датчик давления воздуха:
На мелочевке типа MAX232, HC164, HC595 останавливаться не будем.
Насос наддува манжеты и его демпфирующая оболочка:
Step-down преобразователь на 5 В:
Сделан на базе микросхемы LM2576, на выходе заявлено до 3 А:
Вывод: если Вы занимаетесь реставрацией ноутбуков из 1990-х, этот аппарат сможет послужить хотя бы донором ЖК-панели.
