Ремонт геймпада ipega PG-9167

Геймпад ipega PG-9167

Всем привет. Мобильные телефоны плотно вошли в нашу жизнь, а вместе с ними ворвались и мобильные игры. Моя семья не исключение.

Сын полюбил играть в Minecraft  на телефоне, на компьютере его почему то не тянет играть. Ну а чтобы веселее было просит меня поиграть с ним пока его друзья не могу. И когда я с ним начинаю играть, я заслоняю почти пол экрана телефона своими руками, у ребенка конечно же меньше. Задумался о приобретении ему геймпад для телефона. Штука удобная, игра поддерживает, осталось только выбрать так как их великое множество, короче на любой цвет и кошелек. Хотел купить новое на ОЗОН, но что то поприличнее стоит соответственно, но есть опасение что ребенку данный девайс не зайдет и он будет просто лежать и пылиться. Начал смотреть на досках объявлений. Там также разброс цен очень большой. Те что на ОЗОН продавались примерно за 800 р., здесь продаются не намного дешевле, но нужно учитывать доставку. Мониторил больше месяца и тут мне попался ipega PG-9167 за 900р. Цены на новый варьируется от 2000 р. до 5000 р. Так как он мне визуально понравился, решил его взять. После получения все проверил, работает все четко. А самое главное ребенку данный девайс ну прям зашел. Подключается быстро, настраивать для Minecraft не нужно, все работает отлично. Так как он предназначен для телефонов и планшетов, он раздвигается и зажимает устройство между своими половинками. А так как этот механизм присутствует, значит внутри явно нет каких то скользящих контактов, а используется шлейф. После инструктора ребенка и объяснения что им не нужно играть как на гармошке, он принялся играть. Но через пару недель я все таки стал обращать на него что он все таки гармонирует на нём. По итогу через месяц одна половина джойстика все таки перестала работать. Работала только при определенном растяжении, что крайне не удобно. Для начала полностью разобрал так что бы заменить все параметры шлейфа. И интернете не нашёл как его разбирать, поэтому разбирал очень медленно что бы ни чего не сломать.

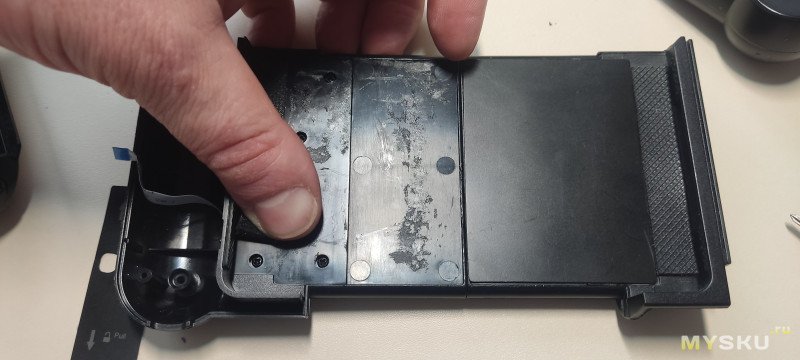

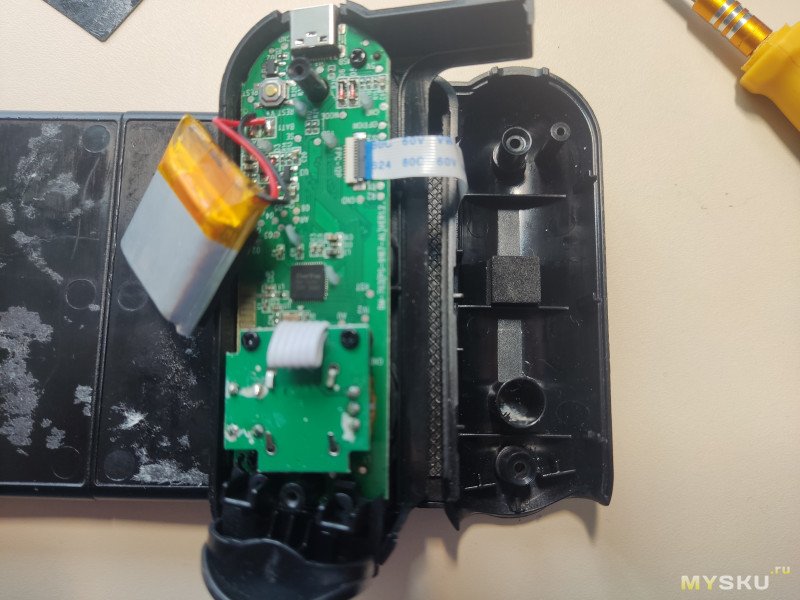

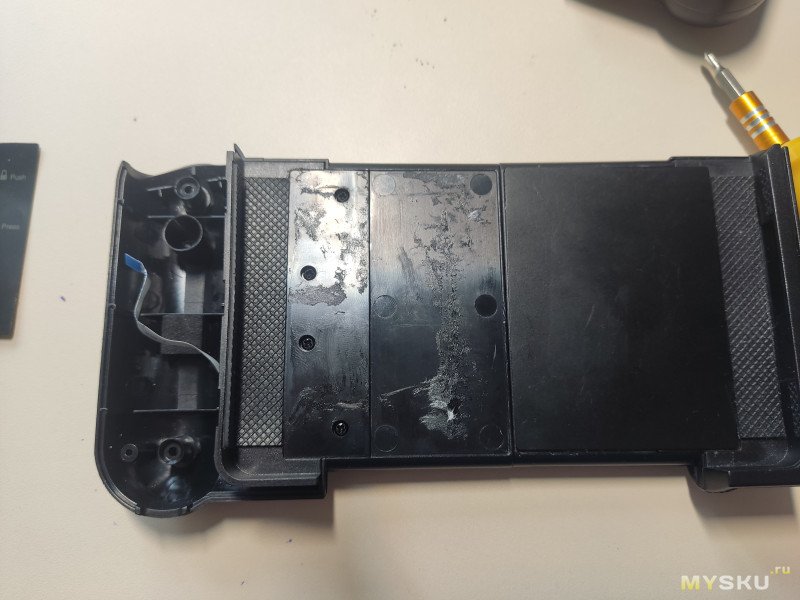

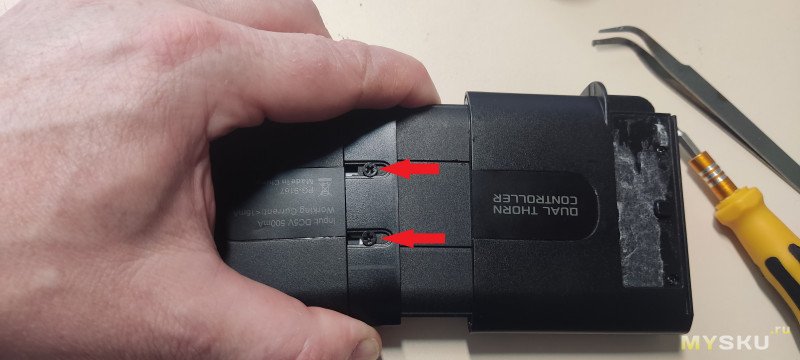

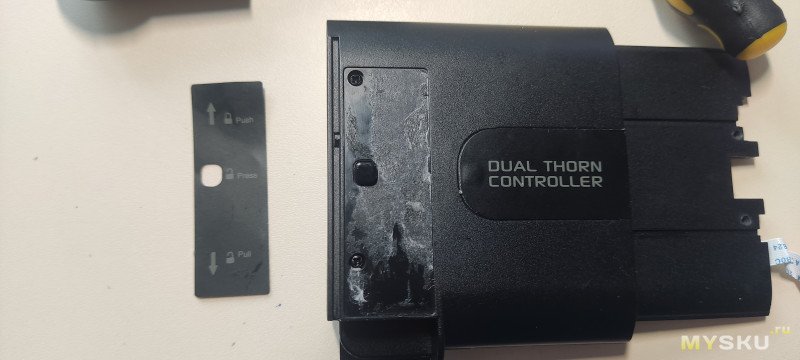

Начал разбирать с левой стороны, так как там аккумулятор. Выкрутил пару саморезов с тыльной стороны и часть геймпада отсоединилась, та что в кнопками. Отсоединил шлейф и продолжил разбирать, аккуратно  декоративную пластиковую накладку, под которой еще 4 самореза. Пока ни чего не отсоединяется, где-то что то еще есть.

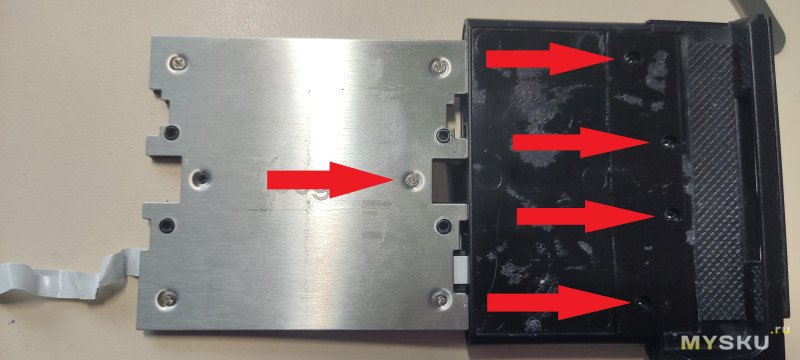

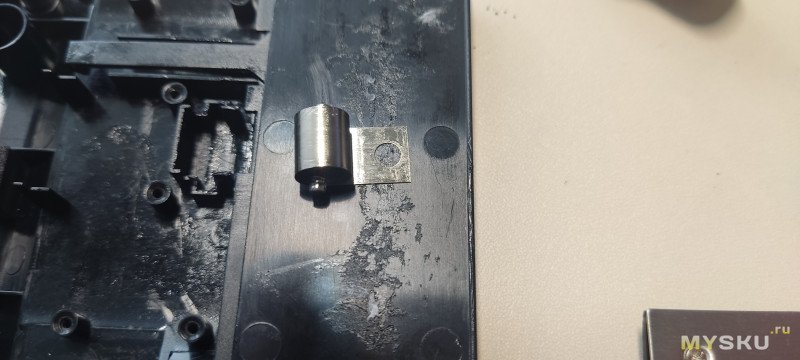

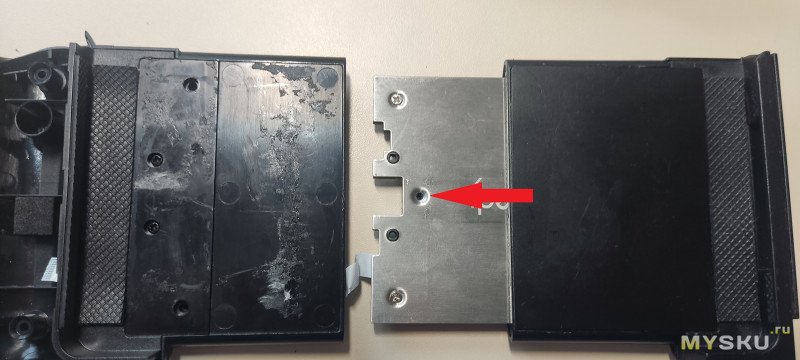

На задней стороне, при раздвижении есть пару саморезов, откручиваем и аккуратно вытягивает что что бы открутить центральный маленький саморез (он держит пружину), щёлкнула пружина и спряталась внутри левой половины.

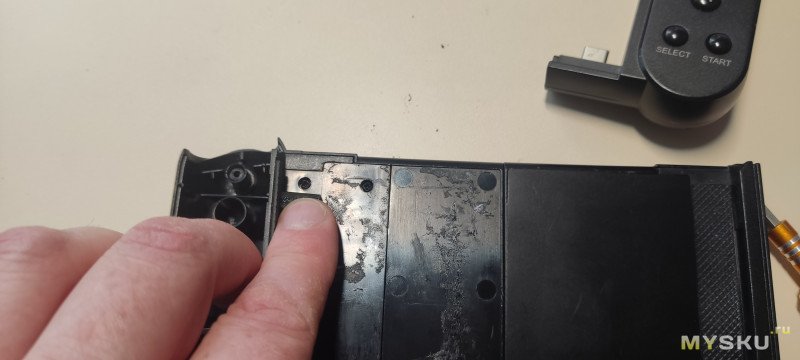

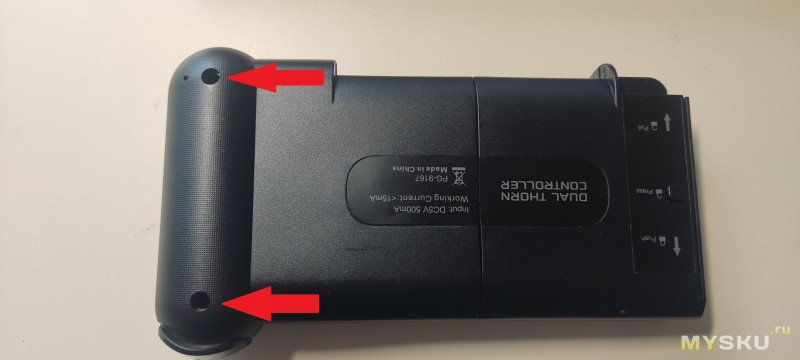

Для полной разборки половинки есть еще пару саморезов под резинкой. после уже крышка снимется без проблем.

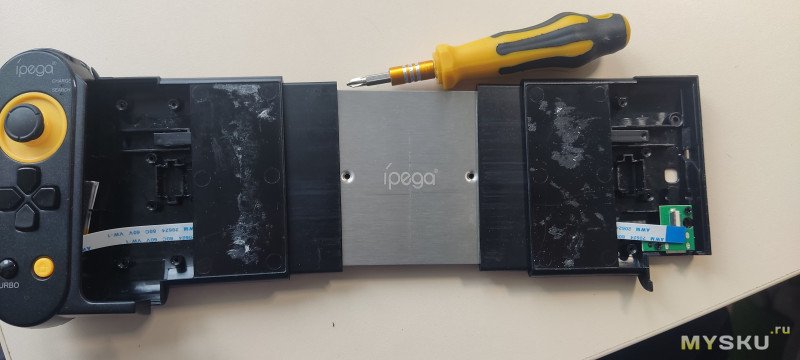

Вот и пружина которая стягивает половинки геймпада (их 2 шт. по обоим сторонам), ну а шлейф выглядит не очень.

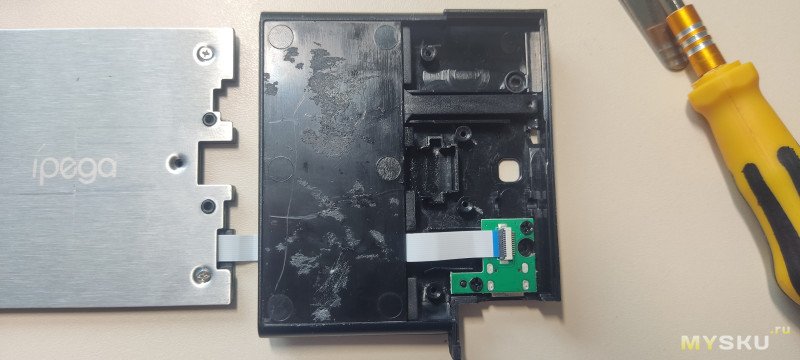

Снова отклеивает аккуратно декоративные пластинки, откручиваем все саморезы освобождаем пружину и отстегиваем шлейф. в правой стороны он выглядит немного по лучше.

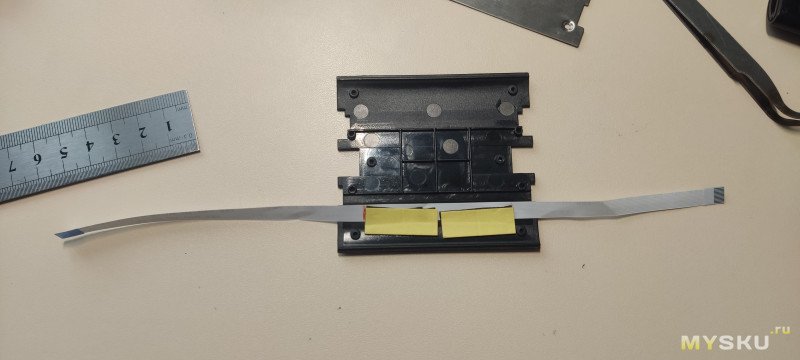

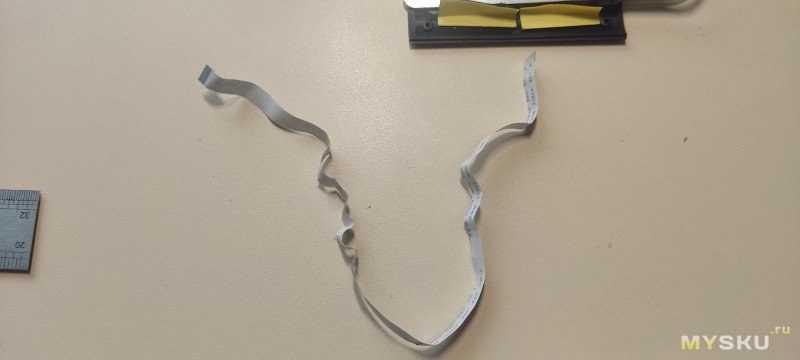

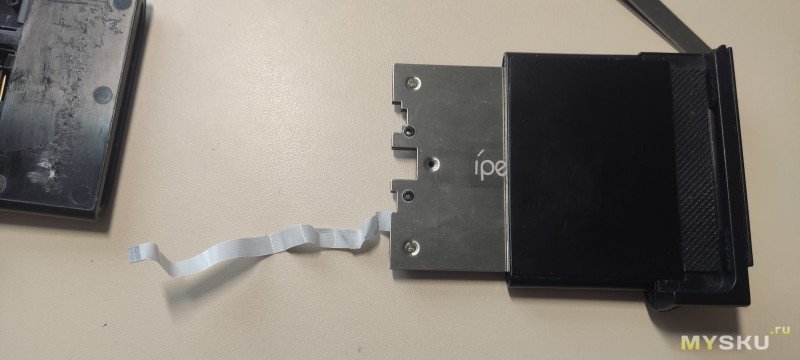

Все пошло успешно, геймпад разобрал и моему взору предстал насмерть ужёваный шлейф у которого 3 дорожки в обрыве. Печаль беда, но что делать, возможно предпосылки были и до этого так как покупал не новым, а возможно его и продали по этому случаю.

И так, нужно узнать какой конкретно нужен шлейф.

Расстояние между контактами рассчитал по формуле (нашёл в интернете)

D — ширина шлейфа в мм (у меня 6 мм)

N — количество контактов (у меня 12)

X — шаг (расстояние между контактами)

D/(N-1)=X

6/(12-1)=0.54

По итогу у меня получилось 12 пин длина 26 см шаг 0.5 мм A-B. А-А — это прямой шлейф, А-В -это перевернутый.

Ну а теперь поиск но просторам интернета искать по данным параметрам. Потратил на поиски весь вечер, получилось найти только на 25 см. Думаю будет не так критично, но на всякий случай ограничу длину растягивания геймпада на этот же 1 см.

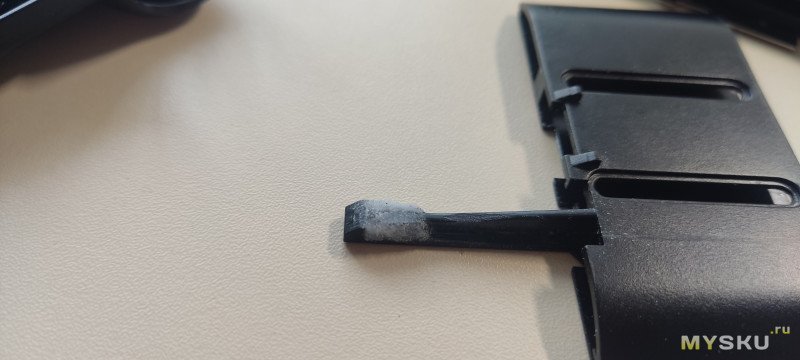

На деле ограничил по 1 см с каждой стороны чтобы наверняка (супер клей и сода). Далее примерка, убедился что при полном растяжении шлейф не вырвется из разъема и не порвется. Все четко хватает, ограничил как раз по длине. Собирал в обратном порядке, с пружинами помучался но все собрал, ни чего не сломал.

Ребенок опять рад что игрушка работает.
