Анатомия уличной камеры видеонаблюдения

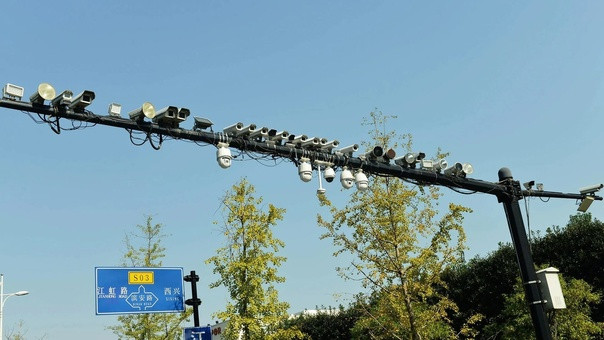

Это были нулевые. Мы наблюдали как могли.
Подробности под катом.

Сейчас уличные камеры обычно покупаются в виде устройства, готового к работе из коробки.
Раньше было по-другому.

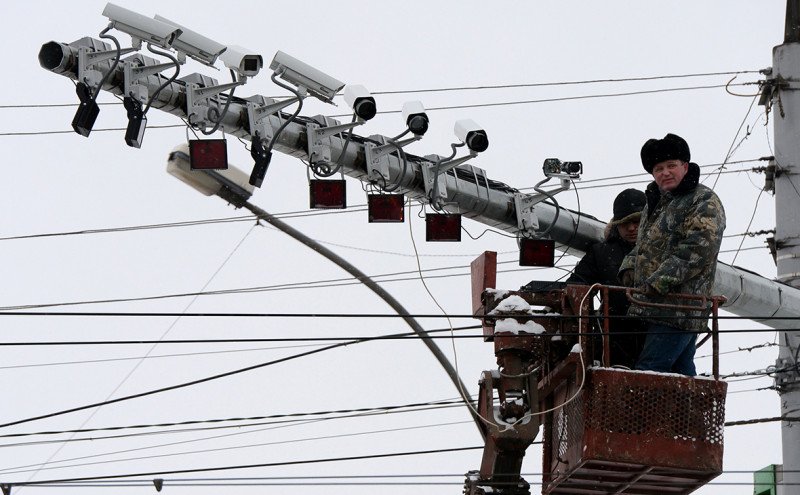

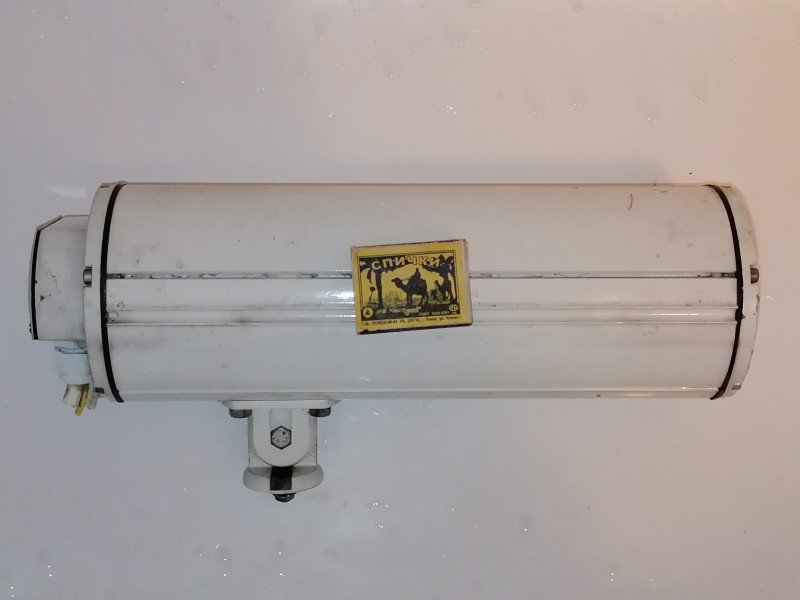

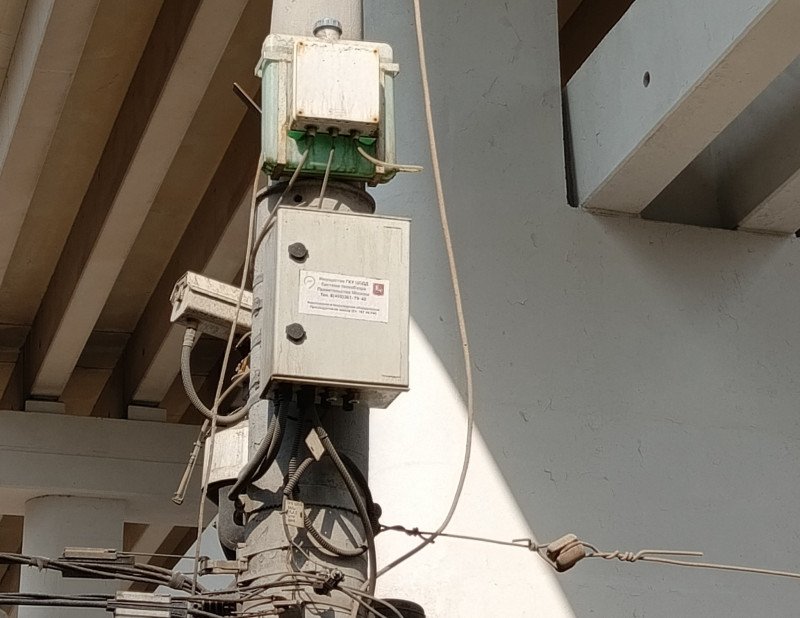

Камеры поселялись в домиках-кожухах, защищавших их от внешней среды и жизненных невзгод.
Сверху на этот кожух нахлобучивалась ещё дополнительная жестяная крыша, а снизу крепился поворотный кронштейн, но я не стал тащить их домой — с этим обвесом камера не помещалась в сумку.

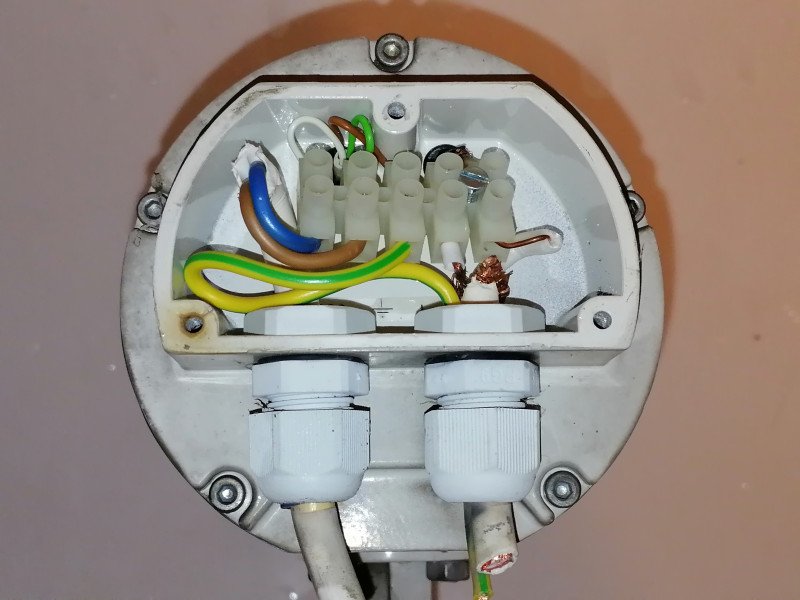

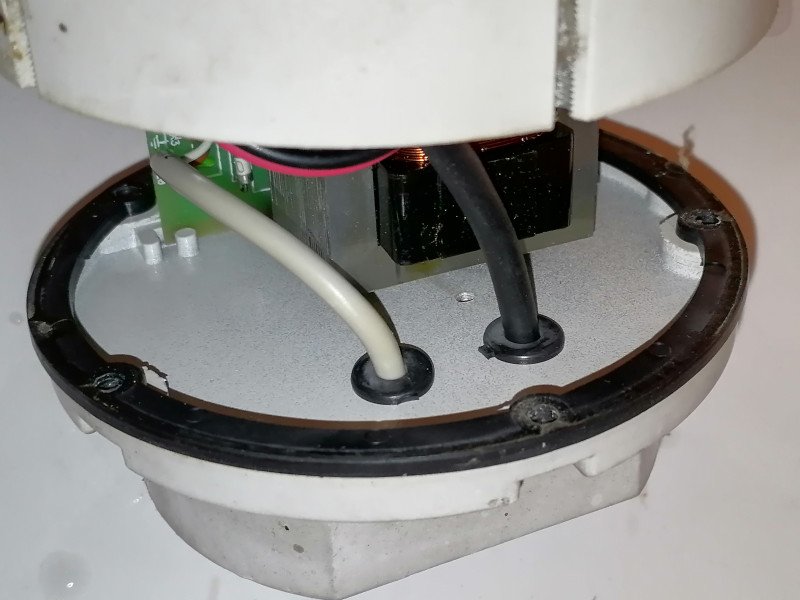

На задней крышке гермокожуха расположена клеммная коробка с парой сальников для ввода кабелей внутрь.
Крышка коробки держится на трех винтах, кабели заводятся в обычную клеммную коробку.
Да, и коаксиальник тоже.
Крышку кожуха крепят пять винтов М4 под внутренний шестигранник, стык с корпусом уплотнен резиновой прокладкой.

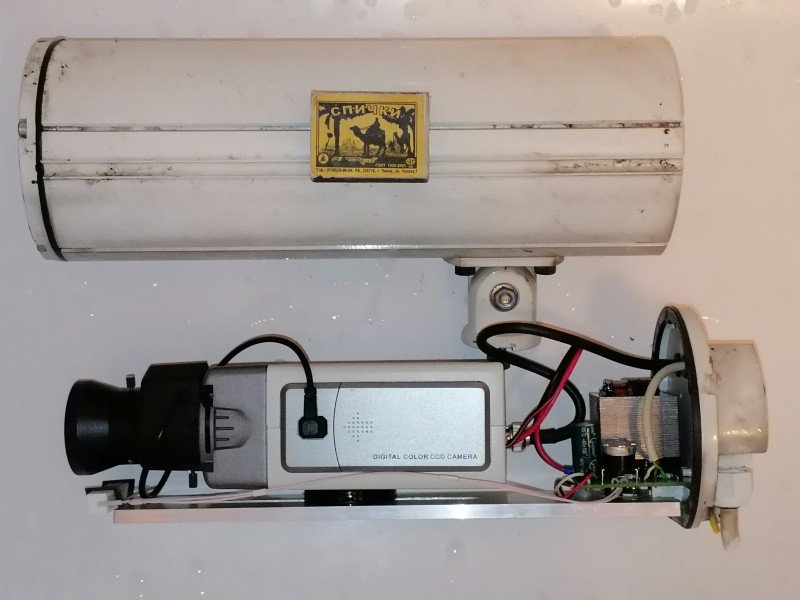

Выдергиваем начинку из кожуха.
Слева направо: объектив, камера, блок питания.

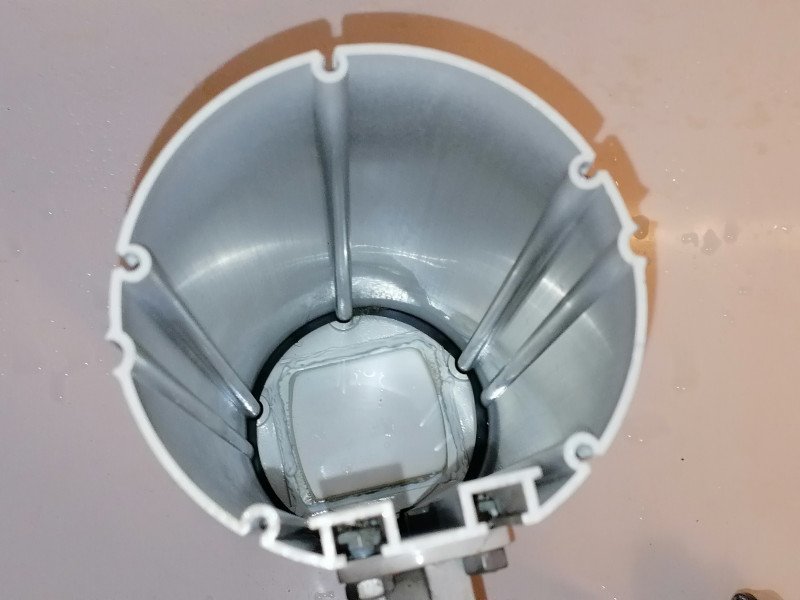

Корпус кожуха со всеми пазами и выступами — просто отрезок алюминиевой трубы специального профиля:

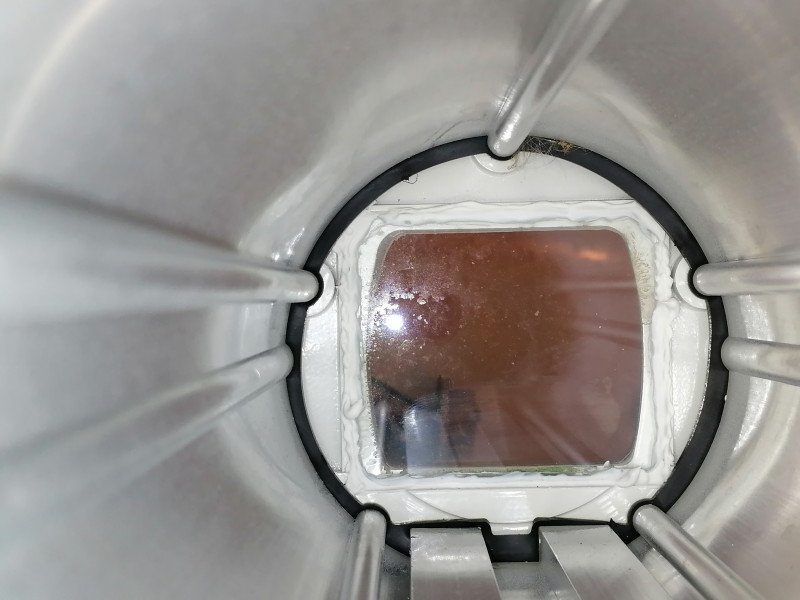

В переднюю крышку вклеено стекло, стык с корпусом тоже уплотнен резиновым кольцом:

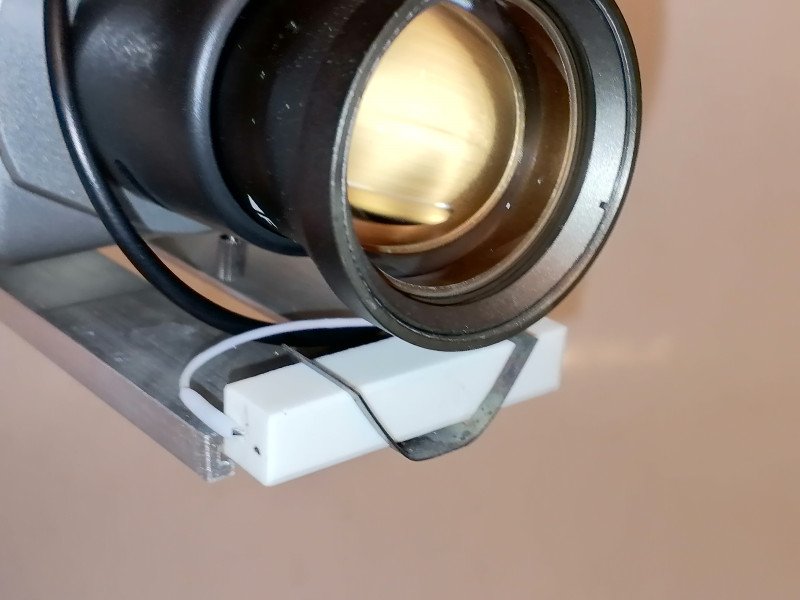

Объектив — устройство с подвижными механическими узлами, и холод ему противопоказан. Защитному стеклу, кстати тоже — оно от него может запотеть. Поэтому и то и другое обогревается керамическим нагревательным элементом. Вот он, беленький, квадратного сечения:
В особо критичных случаях кожух снабжается ещё и моторизованной щеткой-дворником для очистки стекла, а рядом вешается канистра с омывайкой:

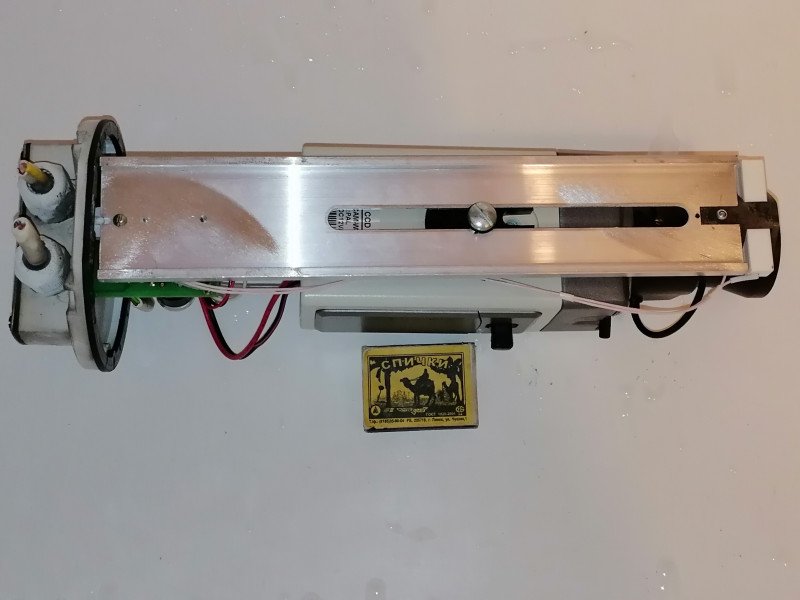

Модули камер и объективы бывают разные, поэтому в опорной шине сделан продольный вырез, чтобы объектив при сборке можно было придвинуть поближе к стеклу и нагревательному элементу:

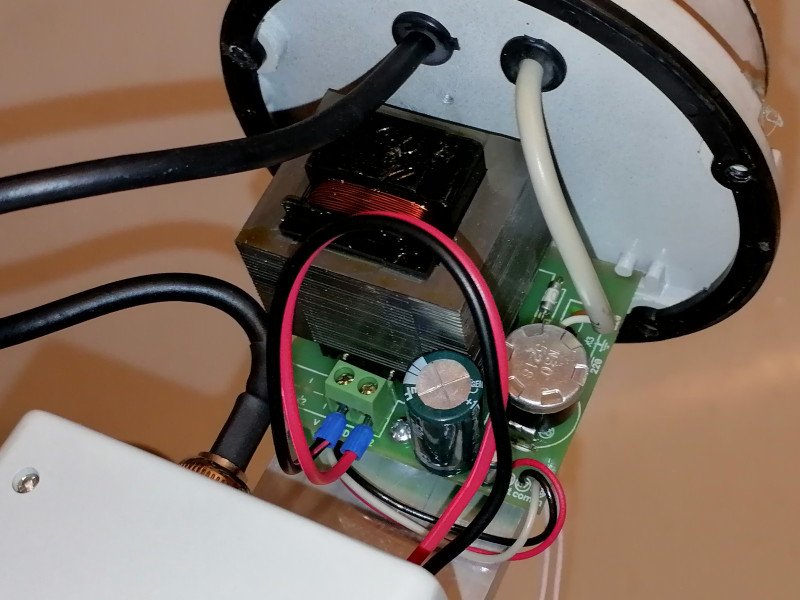

Источник питания. Для снижения потерь на длинных кабелях в кожух заводится 220 вольт, которое уже на месте преобразуется в низкое напряжение для питания камеры. Конструкция тривиальна — трансформатор на 12 вольт, диодный мост, сглаживающие конденсаторы…

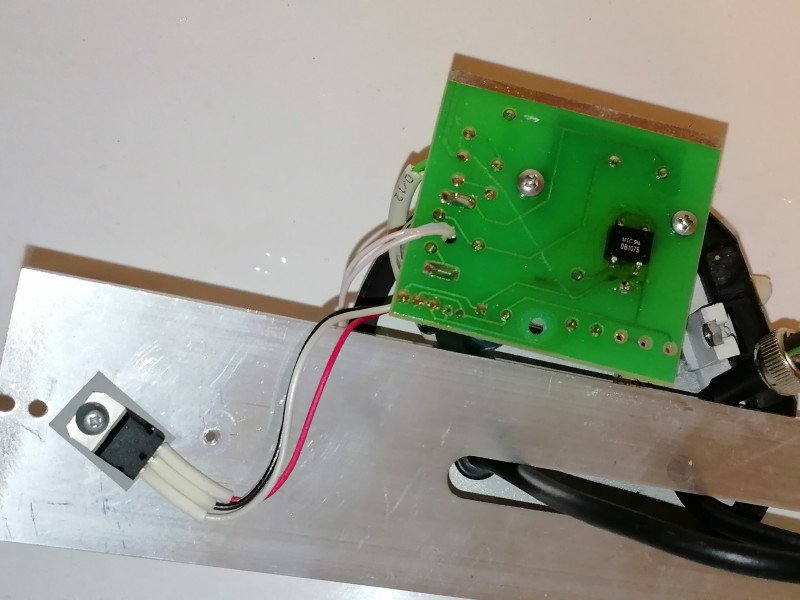

… и стабилизатор 7812. Он закреплен на опорной шине-радиаторе через изоляционную прокладку:

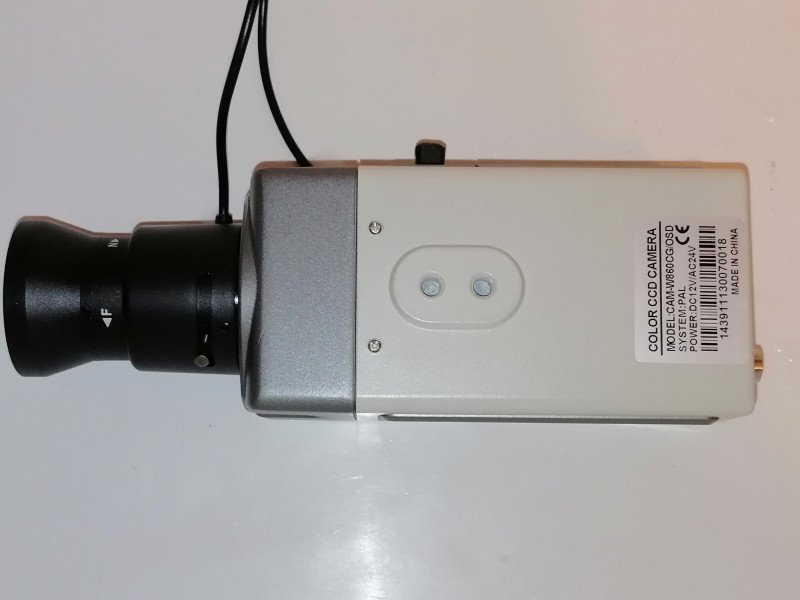

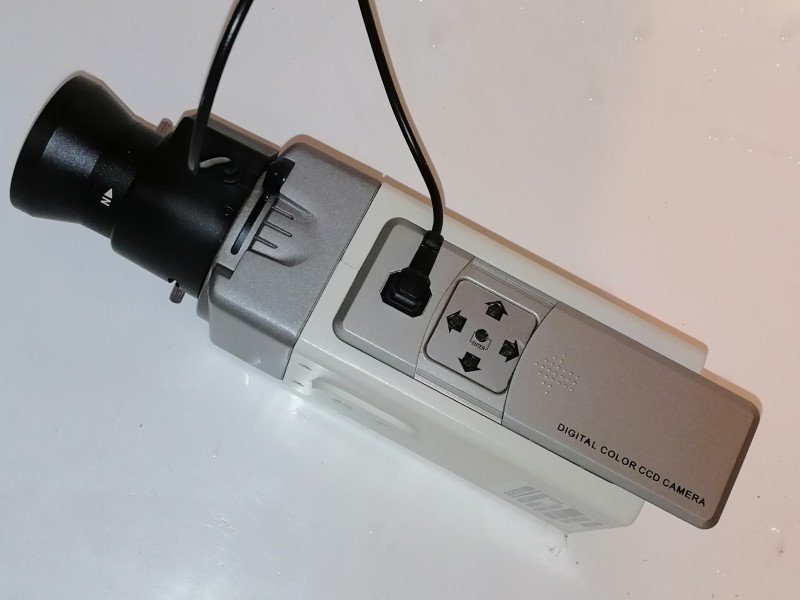

Модуль камеры:
Он имеет 4 гнезда под штативную резьбу 1/4" — по два сверху и снизу.

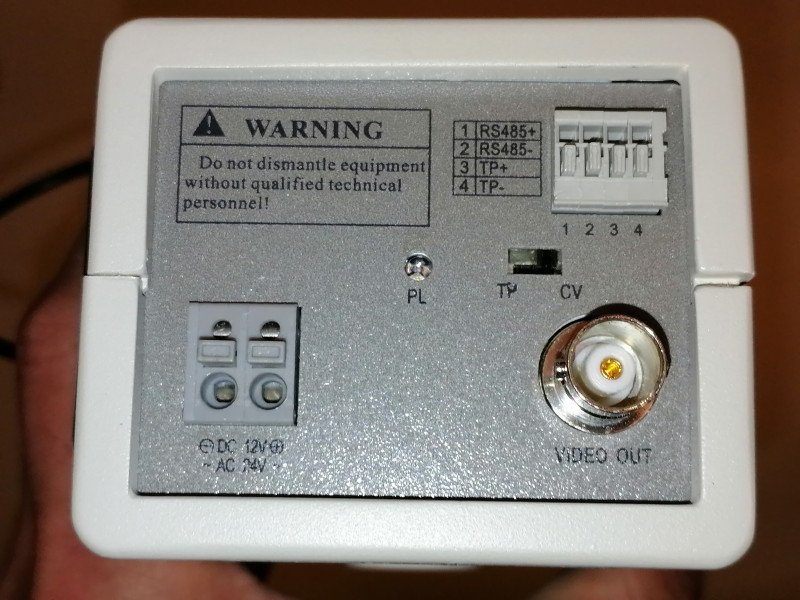

Может питаться переменным напряжением 24 В или постоянным 12 В. Выход коаксиальный, аналоговый в стандарте PAL. Ещё есть ввод RS485 — судя по всему, для управления моторизованным объективом, если у пользователя найдутся деньги и желание для его покупки.
Под сдвижной крышкой на боку — кнопки управления:

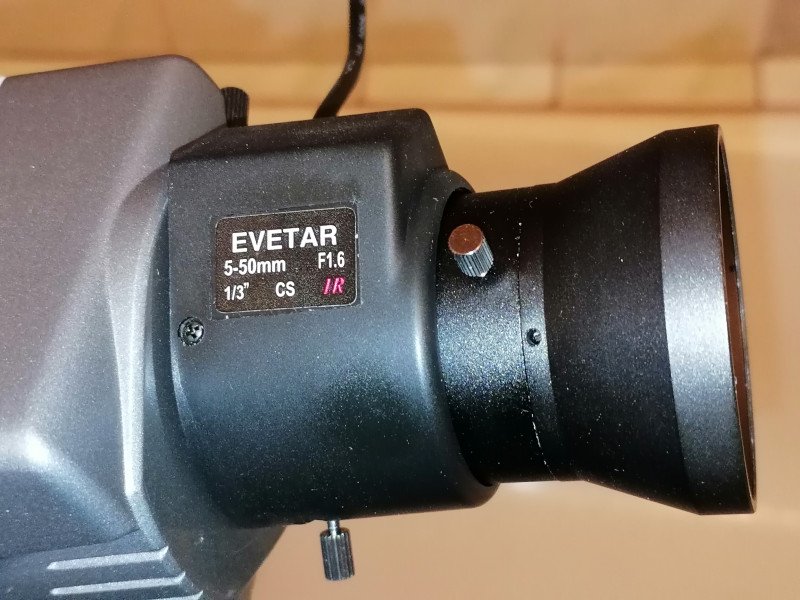

Объектив — с 10-кратным оптическим зумом, стеклянные линзы в латунной оправе.

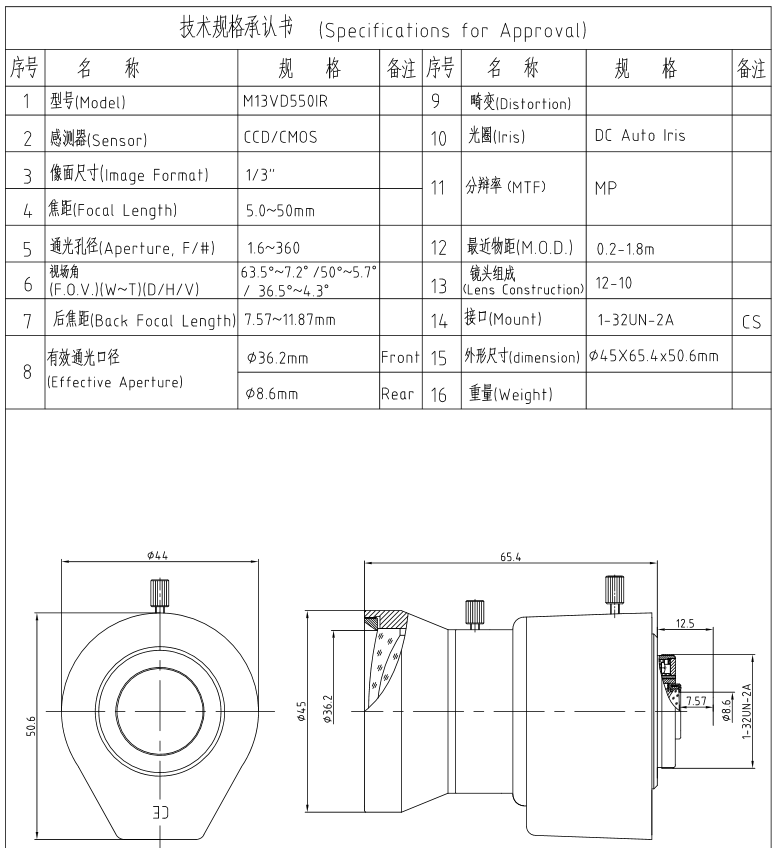

Параметры объектива:
Вкручивается он на резьбу CS-mount:

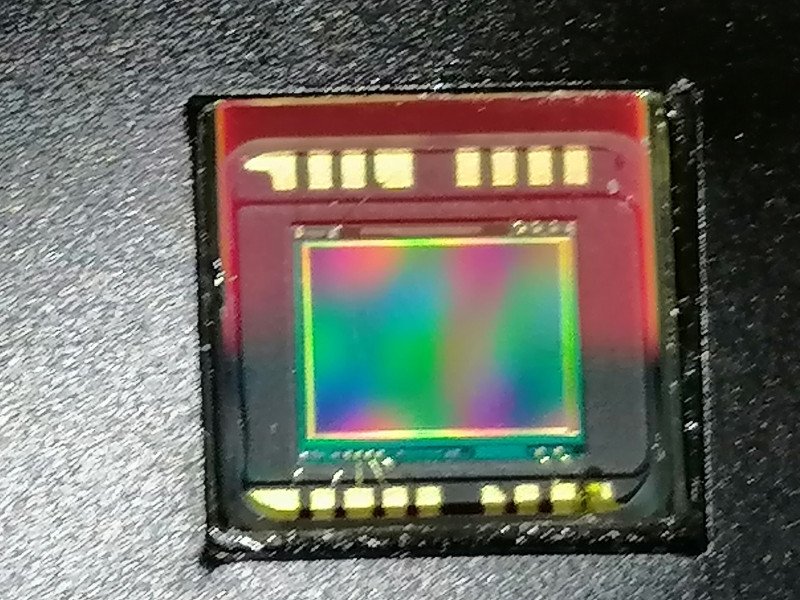

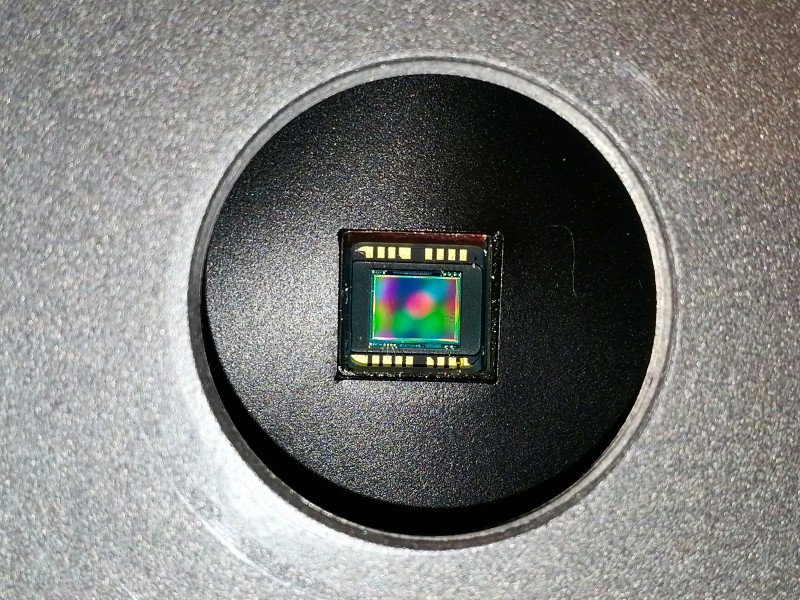

Матрица покрупнее:
Развинчиваем корпус камеры:

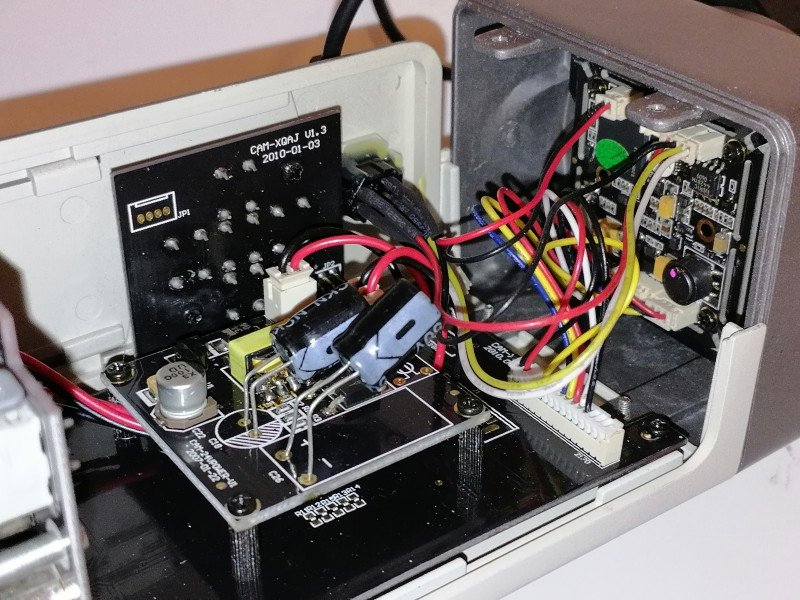

И видим спагетти из цветных проводов:

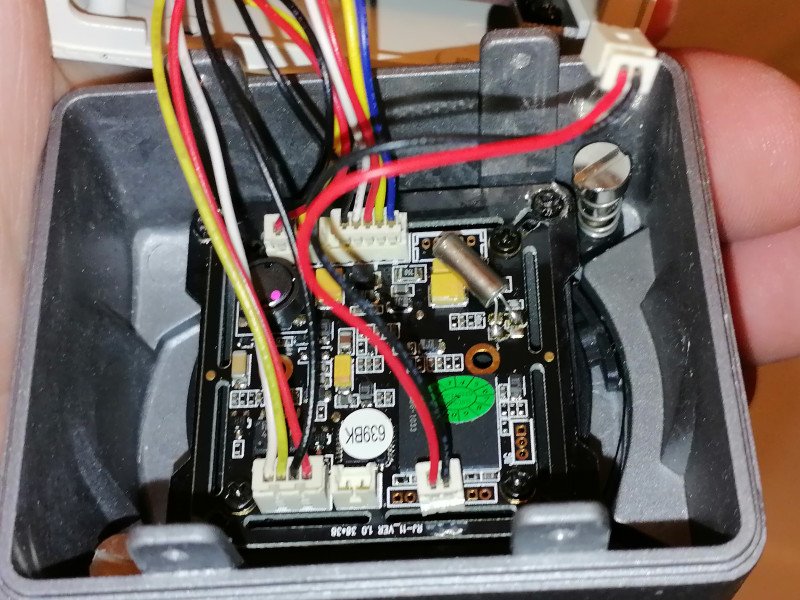

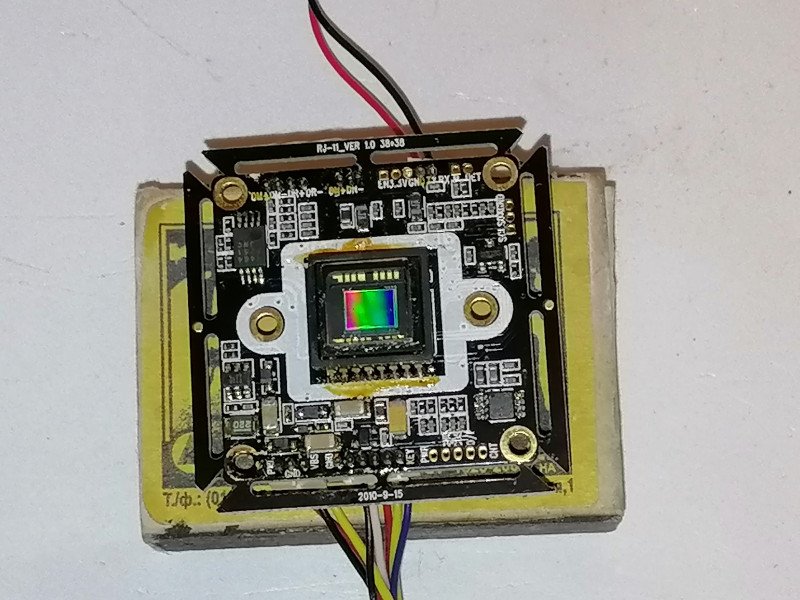

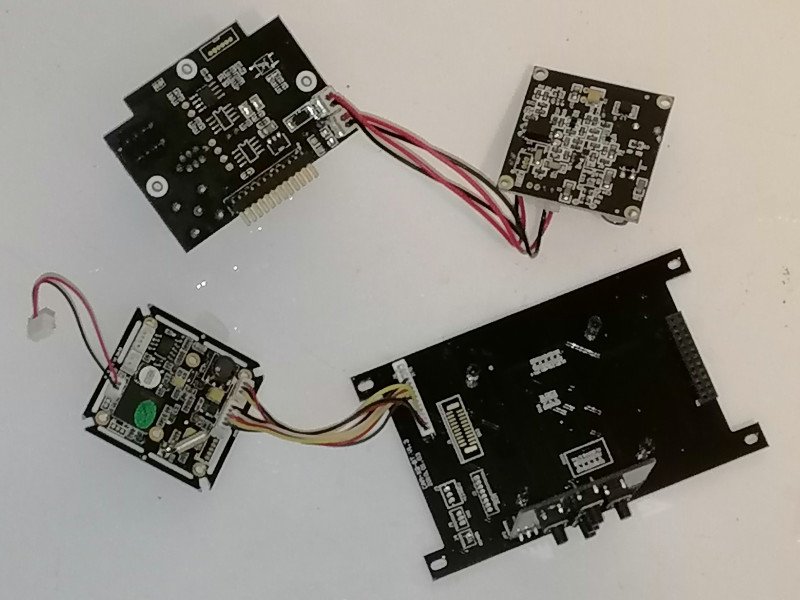

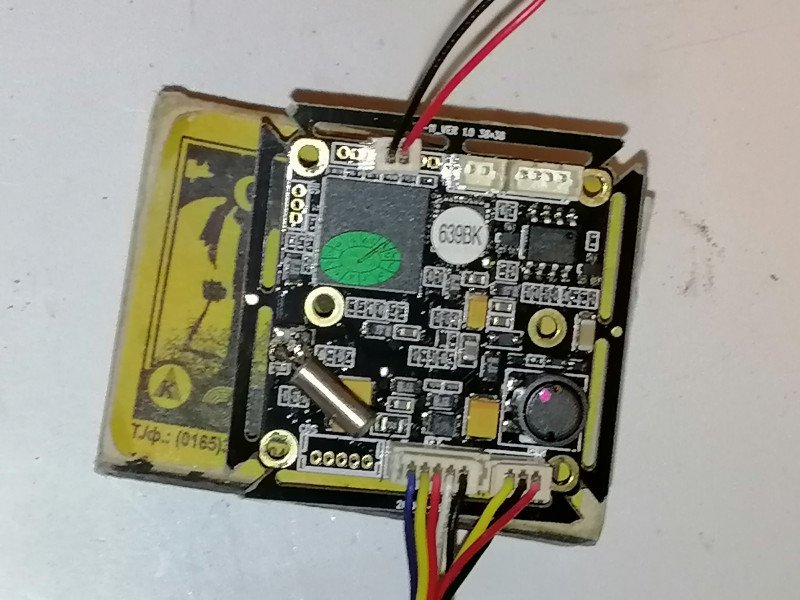

Плата собственно камеры:

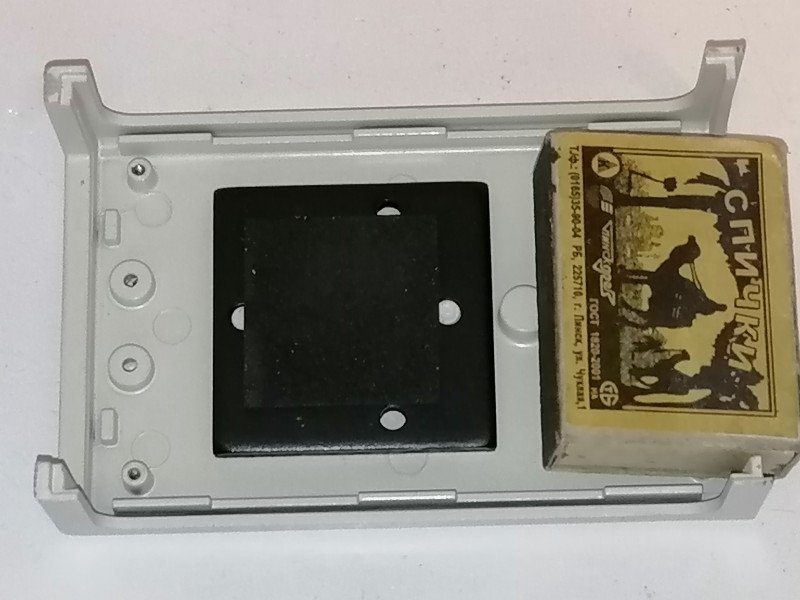

Утяжелитель в корпусе:

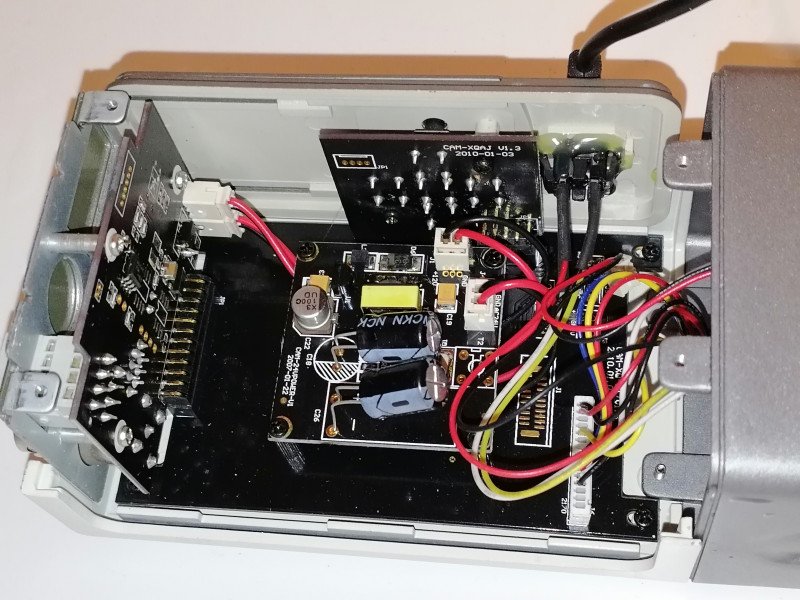

Вся электронная начинка:
Плата камеры, вид спереди:
Она же, вид сзади:

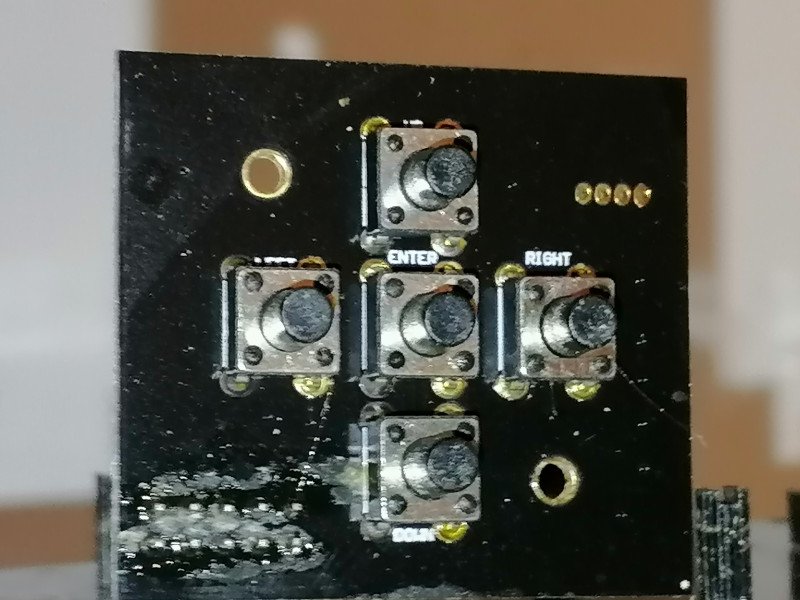

Кнопки управления:

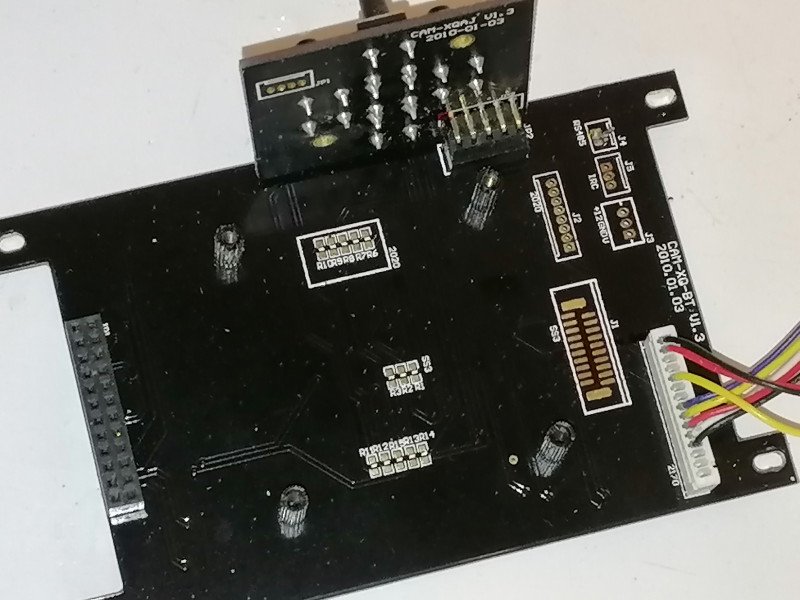

Они же вместе с кросс-платой:

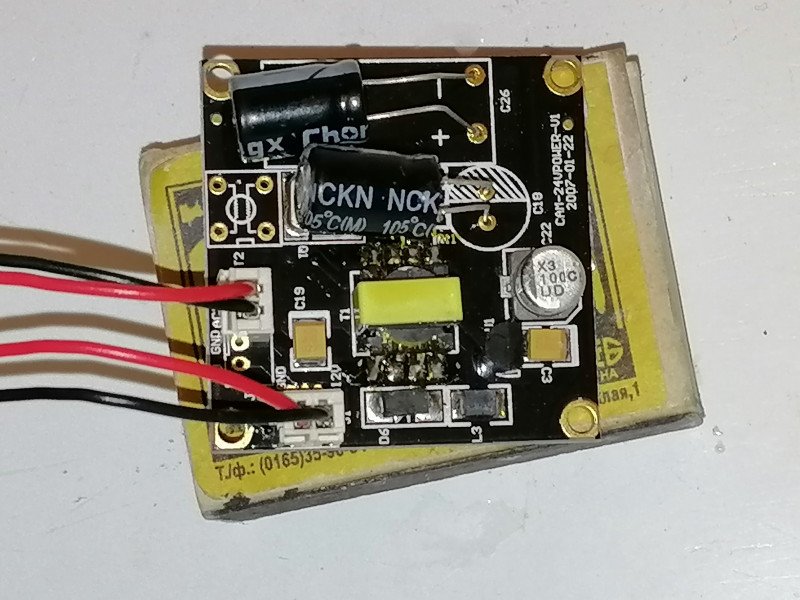

Преобразователь питания, вид сверху:

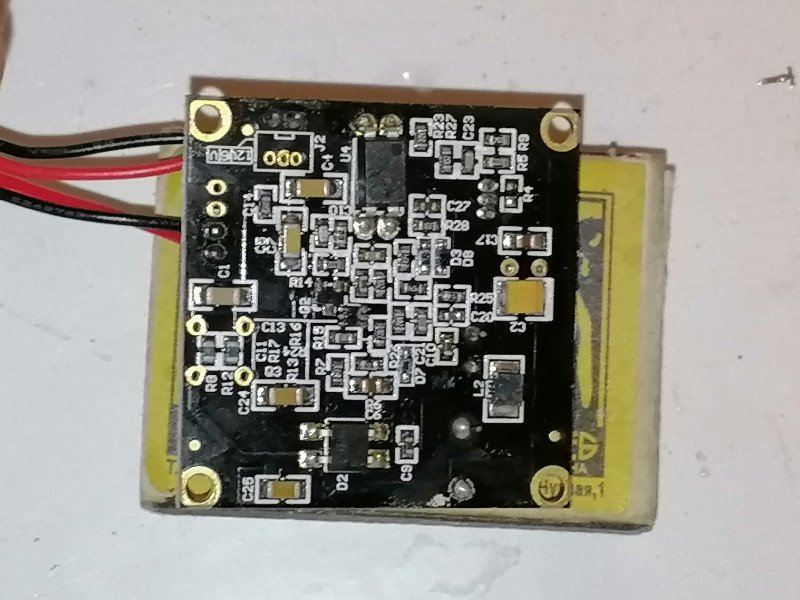

Он же, вид снизу:

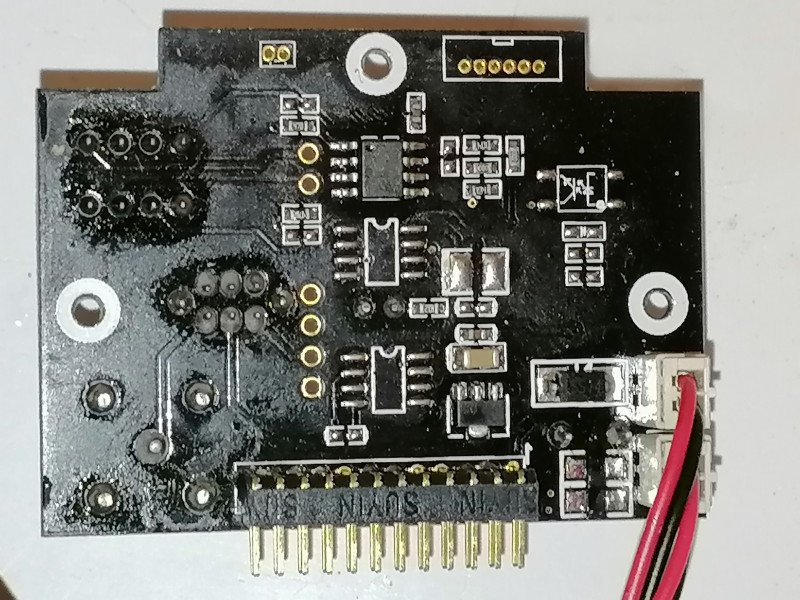

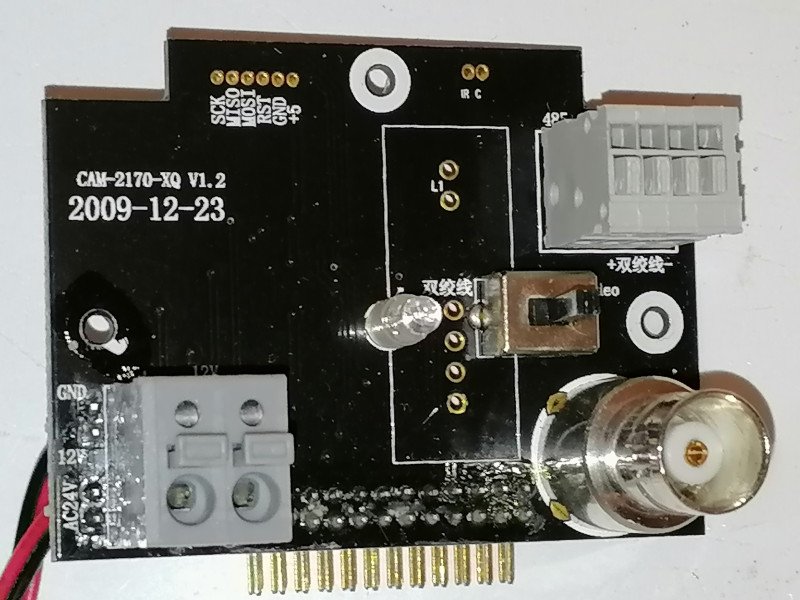

Преобразователь интерфейса, вид спереди:
Он же, вид сзади:
Вывод: в принципе, из этого можно соорудить микроскоп для пайки. Полноценный МБС он, конечно, не заменит, но хоть какое-то подспорье в работе с современной мелочевкой.
