Быстрый ремонт роутера Strong 4G LTE 300

На днях принес коллега на ремонт вот такой белый коробок. Мол, если получится починить — отлично, будет бутылка вознаграждение. Не получится — ну, и шут с ним…

Повертел я это чудо техники, глянул в Интернете. Никакой информации на пациента кроме характеристик и короткого мануала. Роутер однодиапазонный (2,4 ГГц) и с возможностью связи по 4G LTE. Беспроводная связь по протоколам 802.11b, 802.11g, Wi-Fi 4 (802.11n). Скорость передачи данных — 300 Мбит/с

Ладно, будем вскрывать «не дожидаясь перитонита» ©.

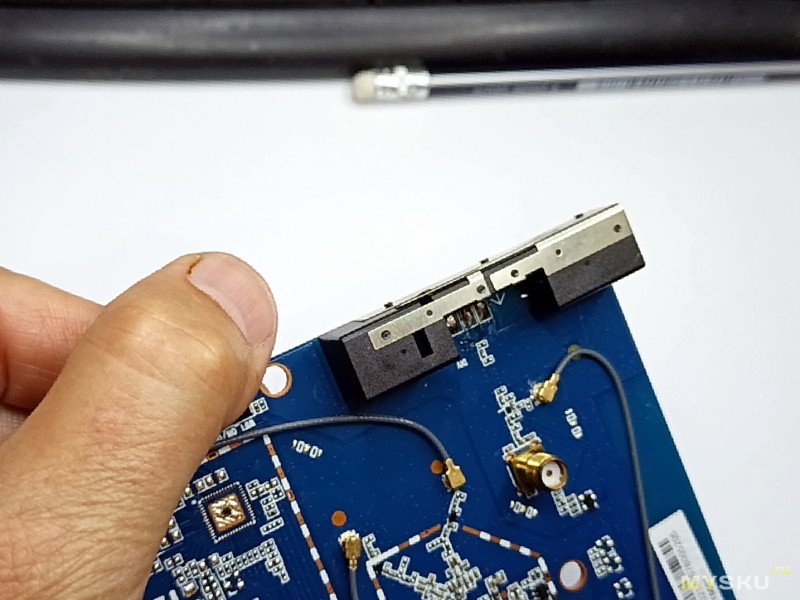

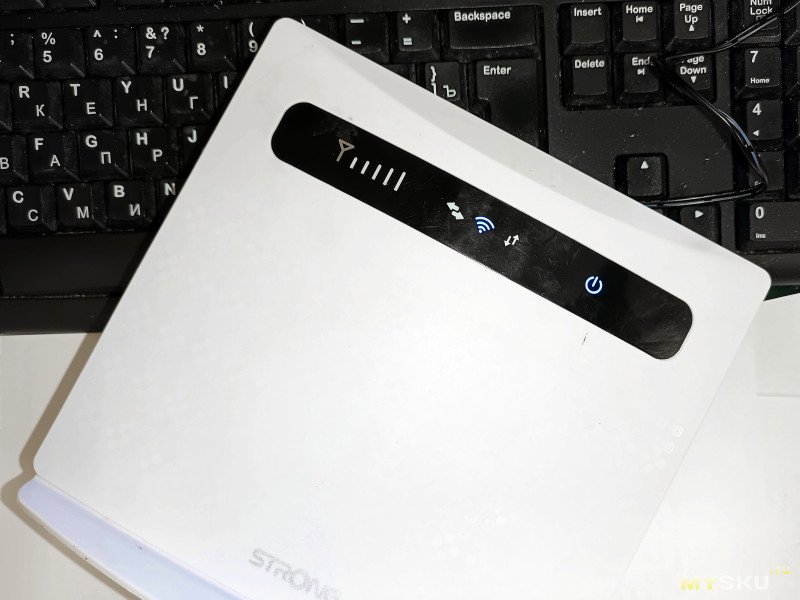

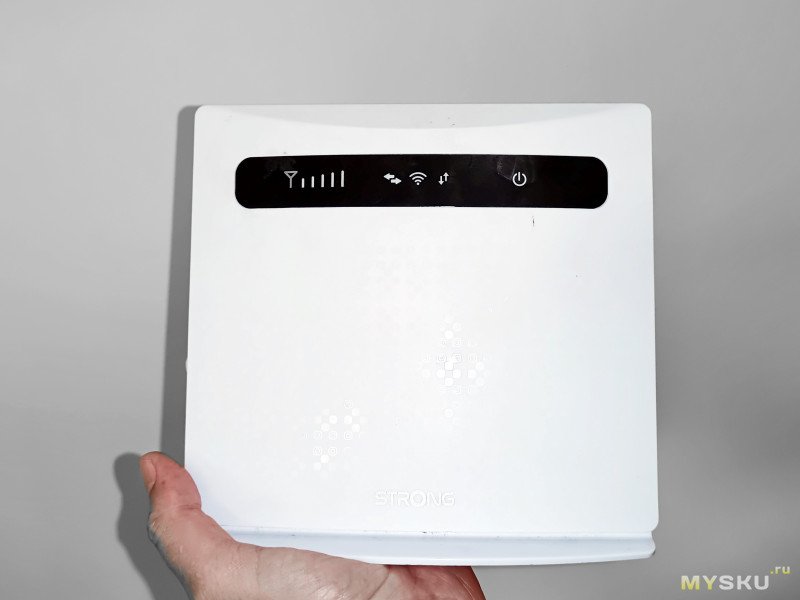

С фронтальной части ничего примечательного. А вот сзади поинтереснее. В верхней части имеется два SMA-разъема для антенн Wi-Fi. Чуть ниже и правее — отсек для SIM-карты с адаптером. В нижней части три порта LAN и один WLAN. Правее — порт USB и гнездо питания 12в.

Слева на корпусе расположены три скрытые микрокнопки — WPS, RESET и WLAN. Справа кнопка ВКЛ (Power). Самая важная информация на наклейке: заводской логи/пароль (тут все стандартно), сетевой адрес для входа в настройки, заводской пароль для Wi-Fi и параметры питания.

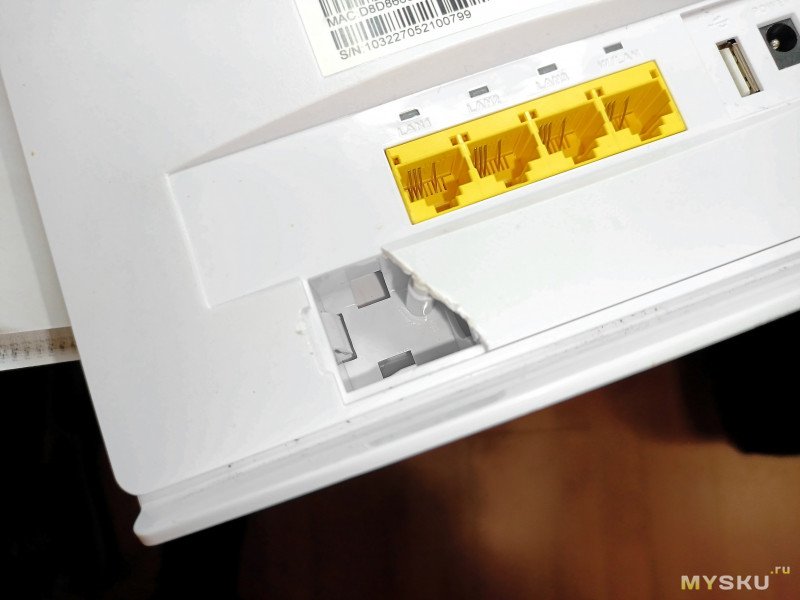

Кстати, кто-то до меня пытался вскрыть корпус роутера вандальным методом — внизу оказался выломан кусок крышки. Под ней оказался отсек под элементы питания, но без контактов. Видимо, существует еще модификация девайса с автономным питанием.

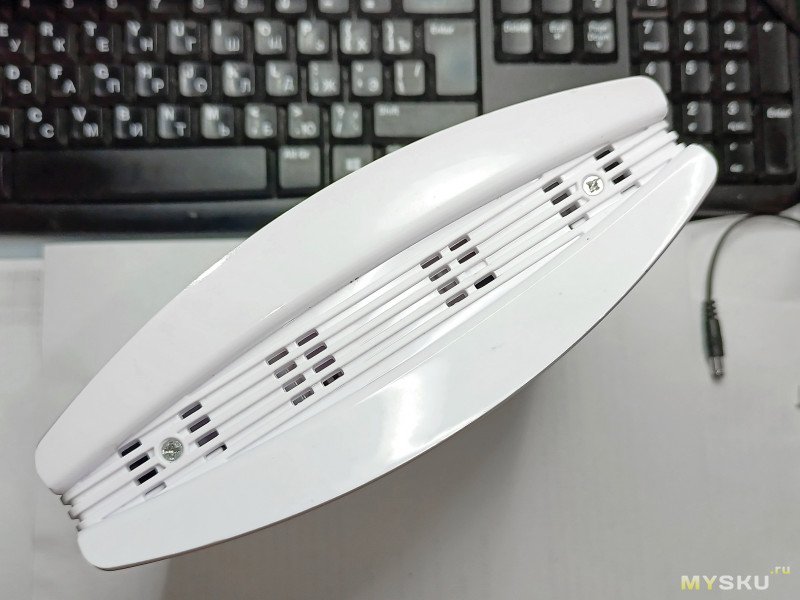

Вскрытие оказалось не столь сложным. В основании стойки выкрутил два винта, возле антенны, и еще один винт был скрыт под гарантийной наклейкой в отсеке для SIM карты.

Затем беру старую банковскую карту(заостренную) и прохожусь по периметру с лицевой части корпуса. Защелки хоть и крепкие, но поддаются — «морда» отваливается. И пред взором предстает плата синего цвета.

Чтобы снять ее, достаточно выкрутить четыре винта.

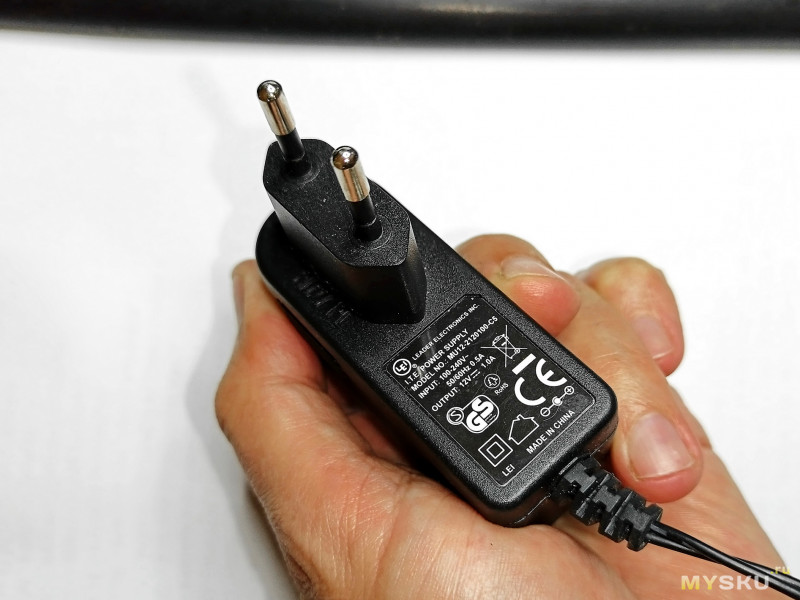

С доисторических времен у меня накопилось достаточно блоков питания — от телефонов Nokia до настольных аудио-колонок. Среди этого хлама сокровища нашелся и нужный блочок на 12В/1А.

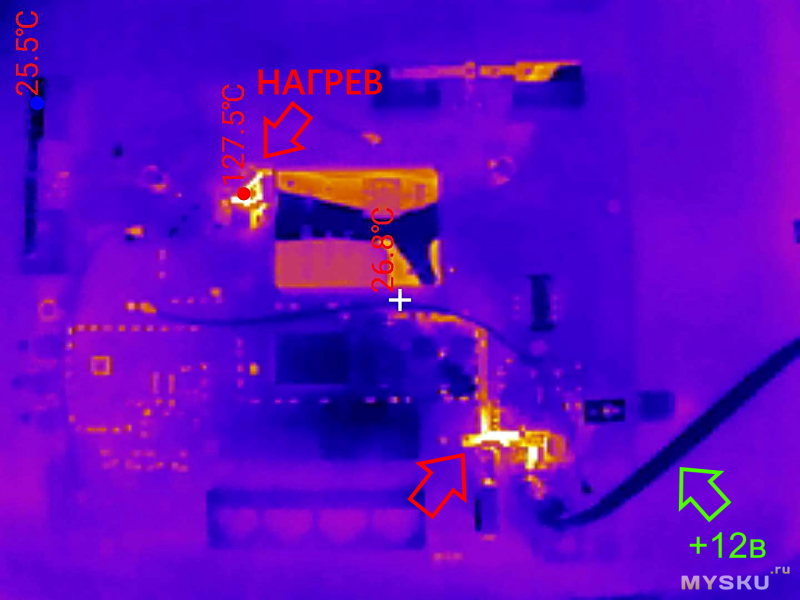

Подаем питание на плату, нажимаем кнопку ВКЛ и… ничего не происходит. Ожидаемо… Включаем тепловизор InfiRay P2 Pro и видим две «подозрительных личности»! На плате они нагреваются до +127С. Первый элемент находится в цепи питания 5 вольт — диод SS34 возле микросхемы DC/DC S3484. Второй сильно греющийся элемент — конденсатор в обвязке LTE модуля ML100+.

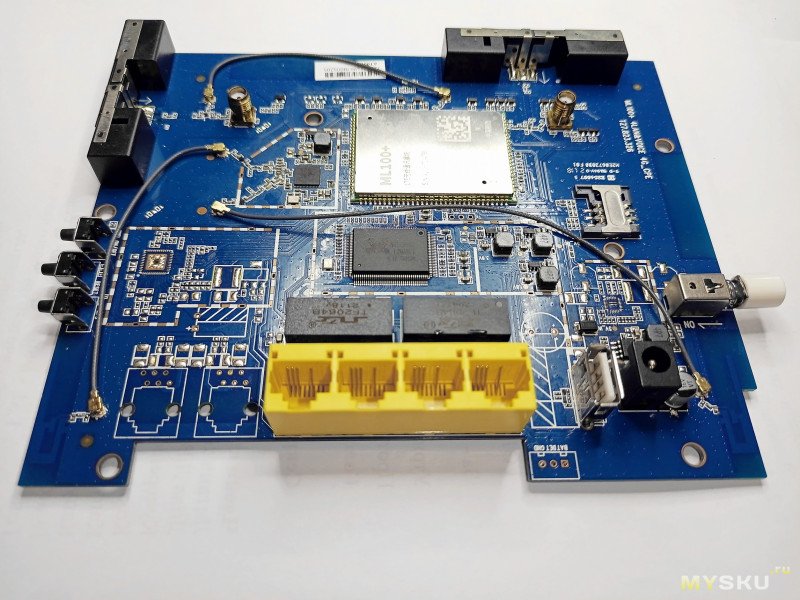

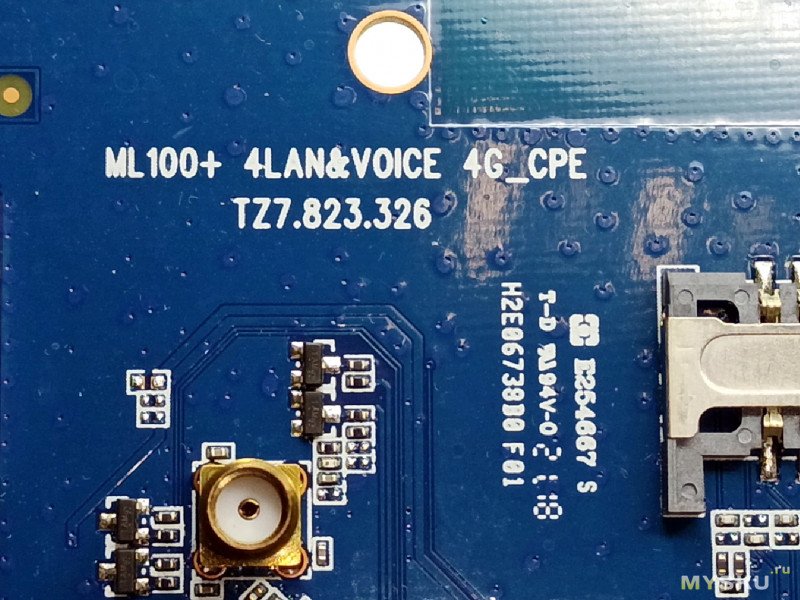

Внимательно осматриваю плату. По краям платы впаяны две прямугольные GSM антенны. Сама плата собрана неплохо, но вот надписи возле элементов отсутствуют. Видимо, страшно жуткая китайская военная тайна. Присутствует только общее наименование платы. Фото макросъемки ниже.

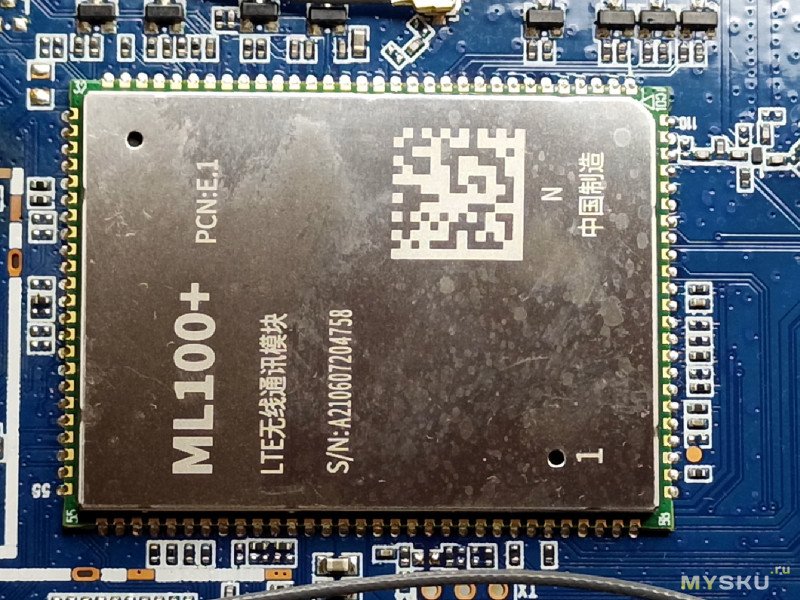

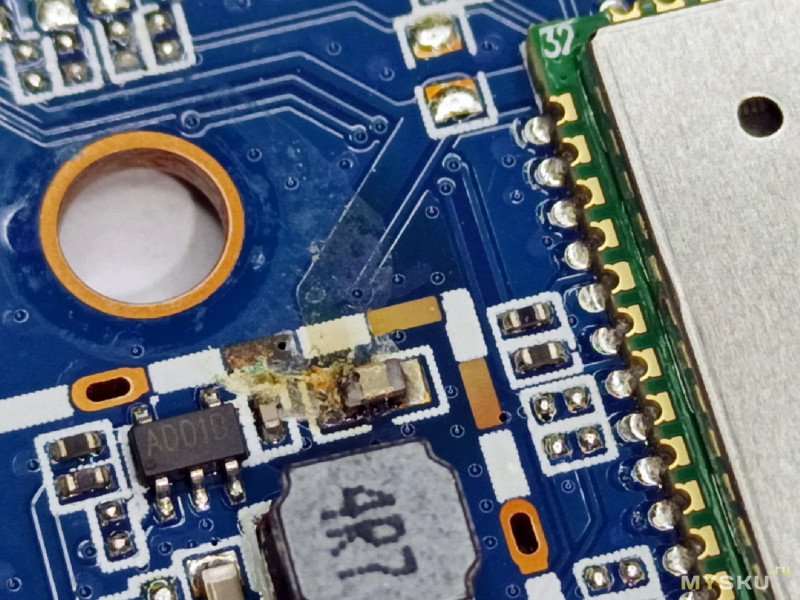

 На конденсаторе возле LTE модуля — следы коррозии. Отмываю изопропиловым спиртом этот участок и пропаиваю оба конденсатора (мелкий и крупный). Причем, большой керамический конденсатор странно «мутный», будто присыпан графитом, что весьма подозрительно.

Подаю питание — опять нагрев. Приподнимаю паяльником одну ножку диода SS34 – нагрева нет. Теперь понятно, кто виноват и что делать. Снимаю феном «большой» «мутный» конденсатор и прозванию его. Мультиметр показывает 0,8 Ом. По сути керамический конденсатор превратился в резистор. Мутировал, гад...

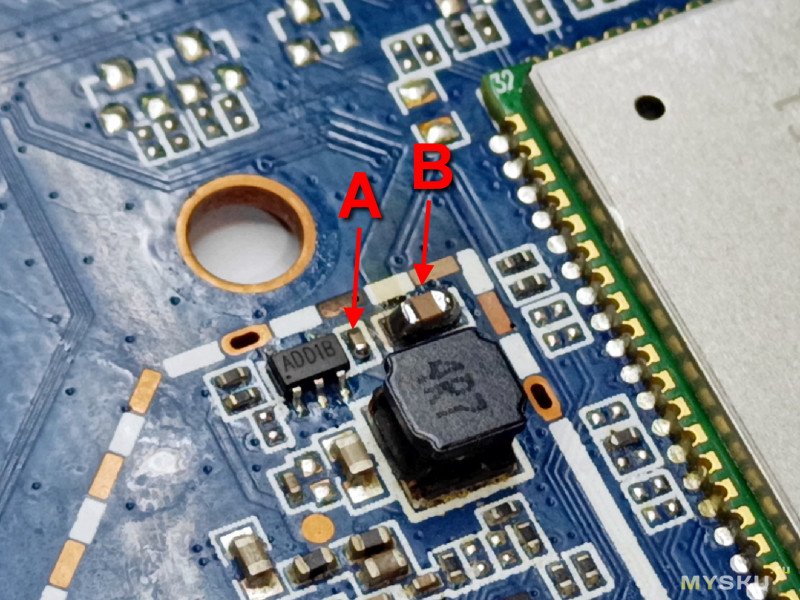

Меняю его на схожий по размерам и тоже керамический конденсатор 10uF 6.3V. На фото он обозначен как элемент B. Снова подаю +12в и… ура, плата включается!

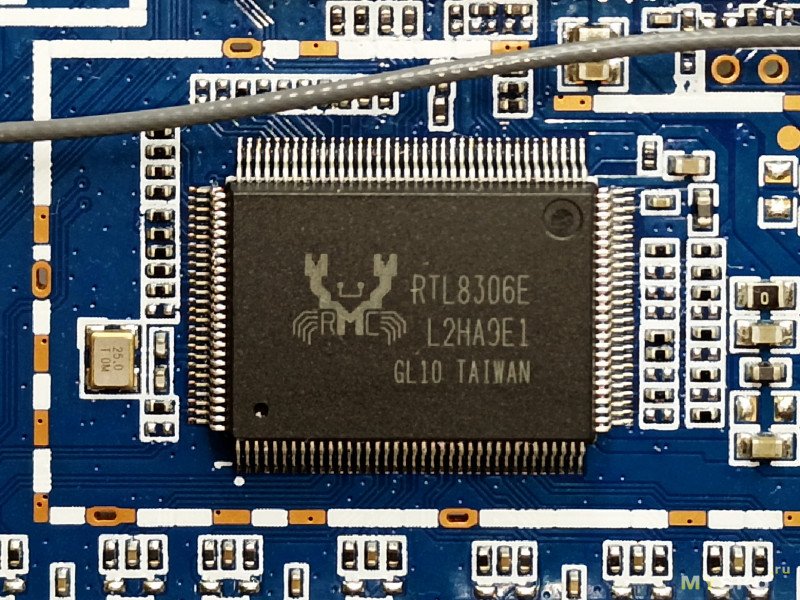

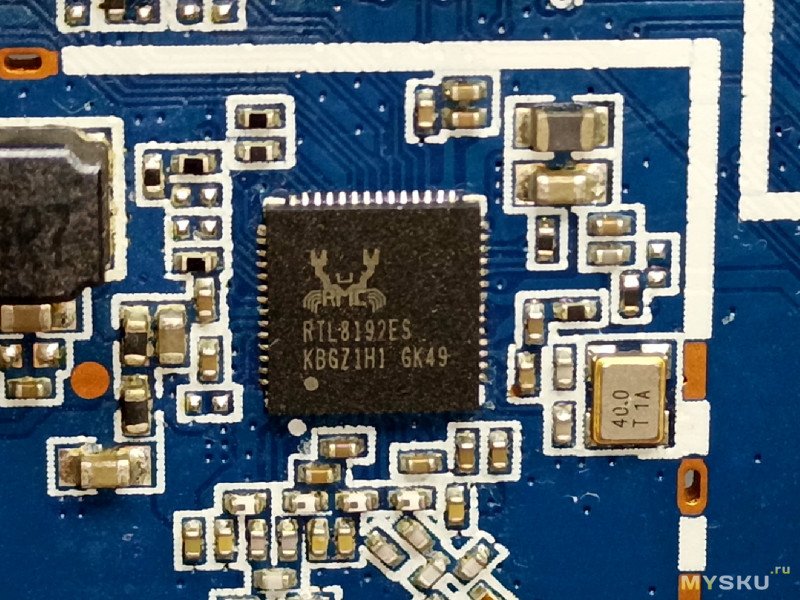

Светодиоды сигнализируют, что питание в норме, процессор Realtek RTL8306E жив и модуль Wi-Fi работает.

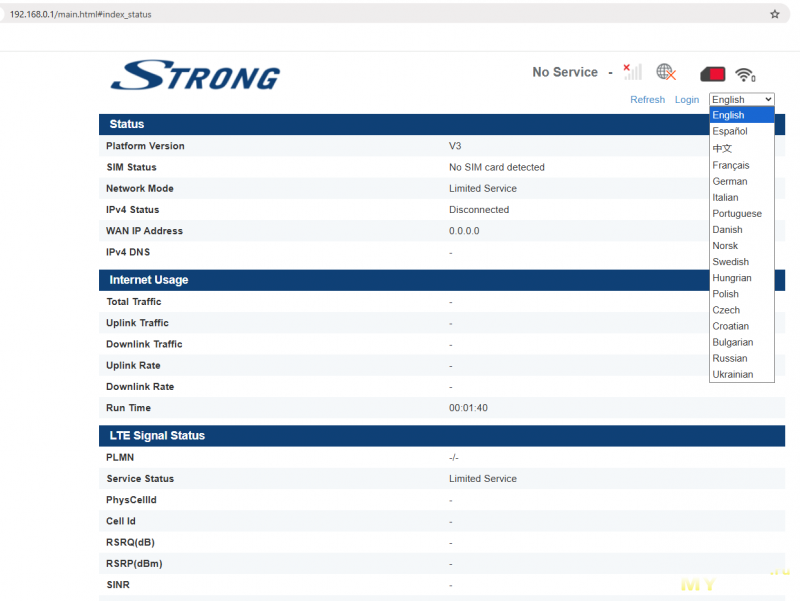

Собираю роутер. Теперь нужно войти в настройки и проверить его работу. Предварительно жму RESET в течение 10 сек для сброса до заводских настроек. Затем подключаю сетевой кабель в порт WLAN роутера, короткий кабель LAN – к компьютеру. В браузере ввожу 192.168.0.1.

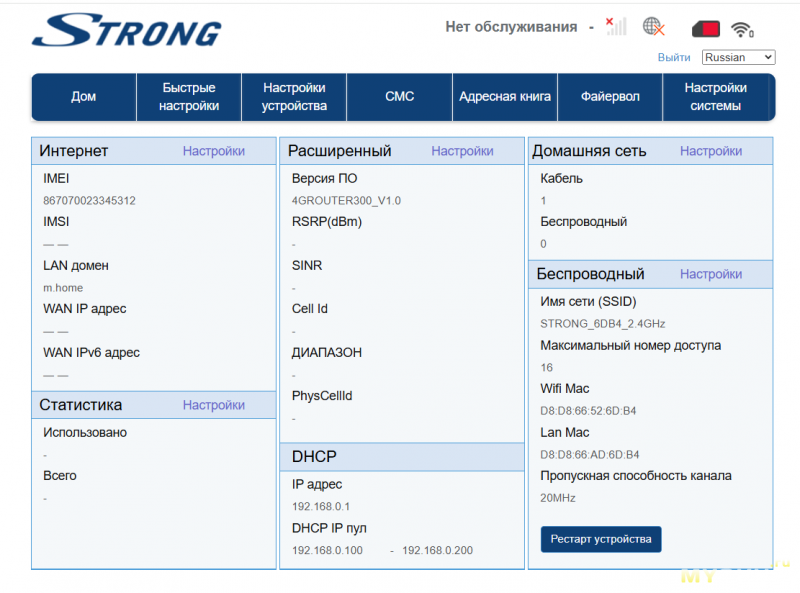

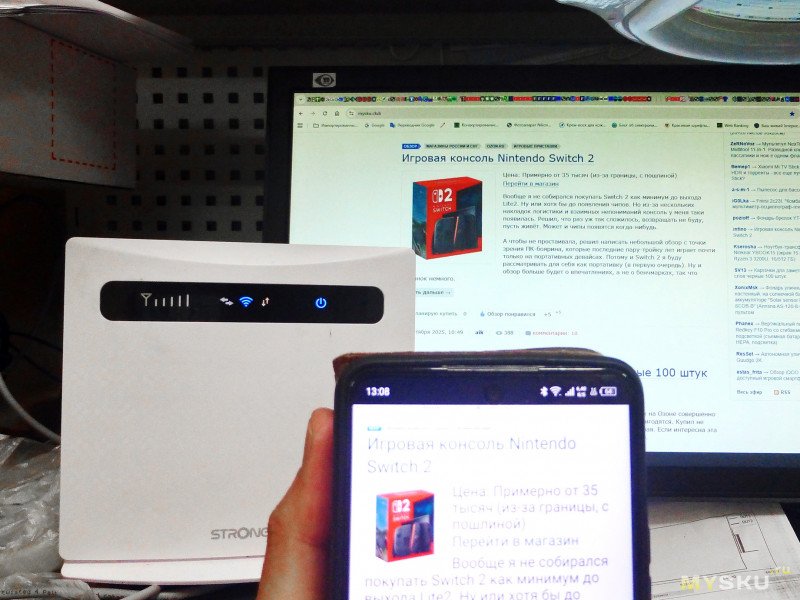

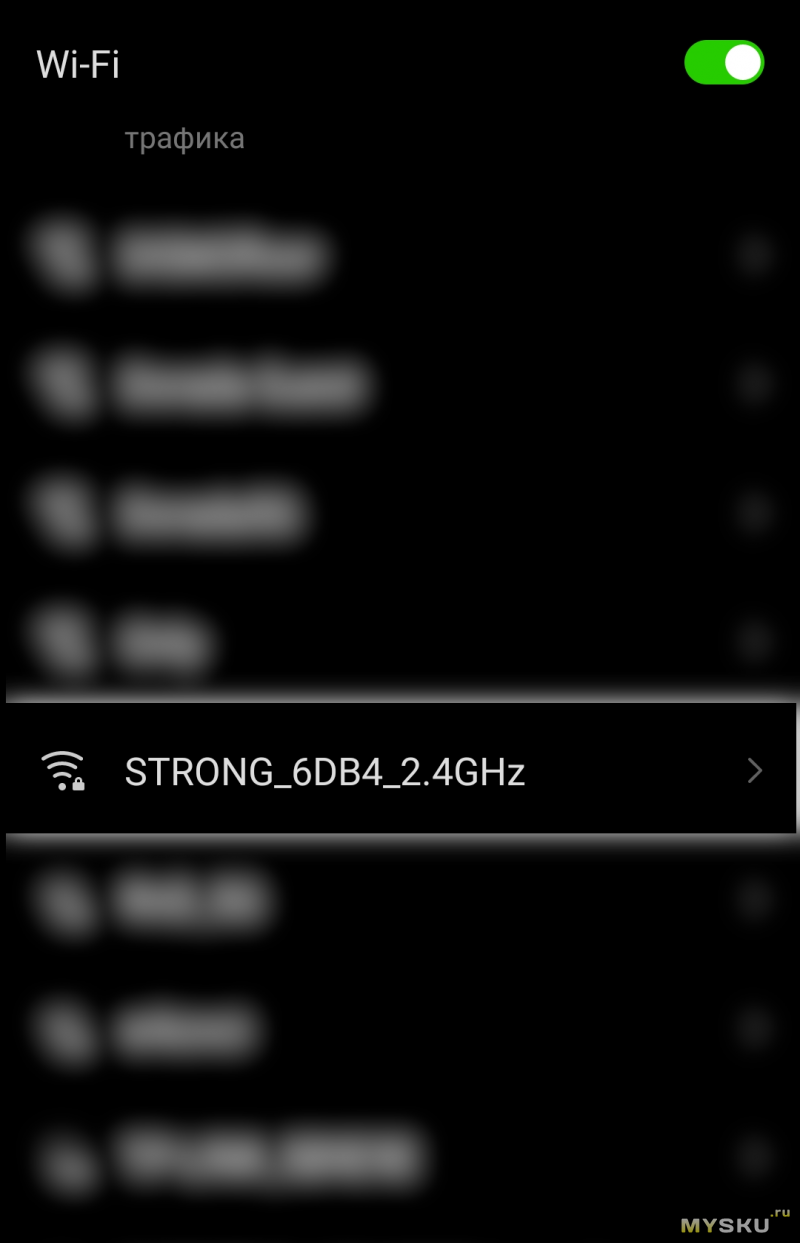

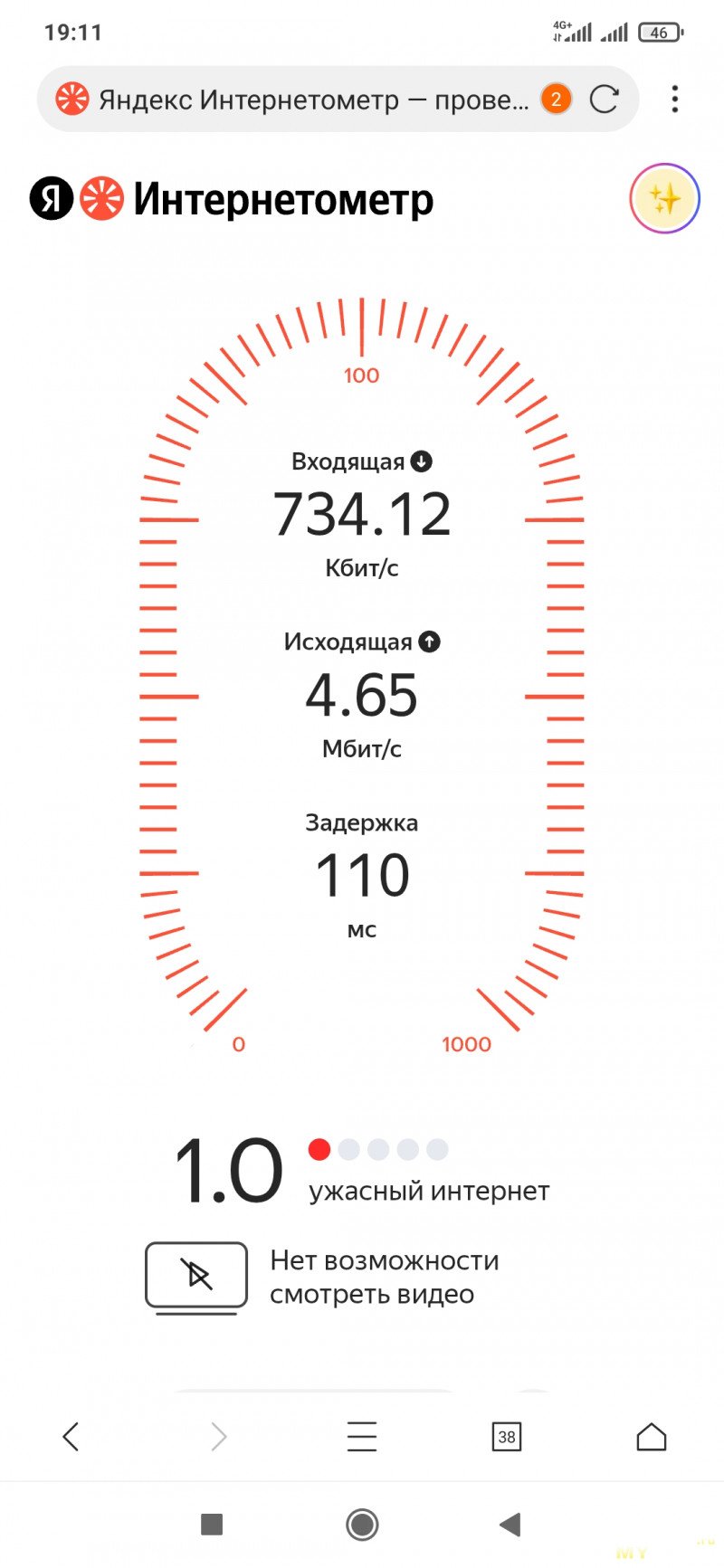

В настройках беспроводной сети устанавливаю свой пароль для Wi-Fi. В смартфоне нахожу роутер как STRONG_6DB_2.4GHz и подключаюсь к нему. Интернет присутствует. Ремонт занял 1 час.

Зову коллегу — показываю. Он доволен как слон ибо вай-фай работает. А модуль LTE ему не особо то и нужен.

На этом у меня все!
Всем удачи и бобра! ©
