Активный емкостной балансир
Короткий, очень короткий обзор плат активной емкостной балансировки литиевых аккумуляторов 5S, навеянный обзором от littlefish

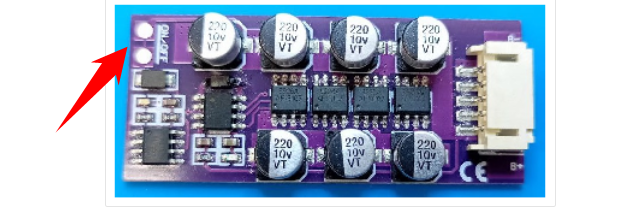

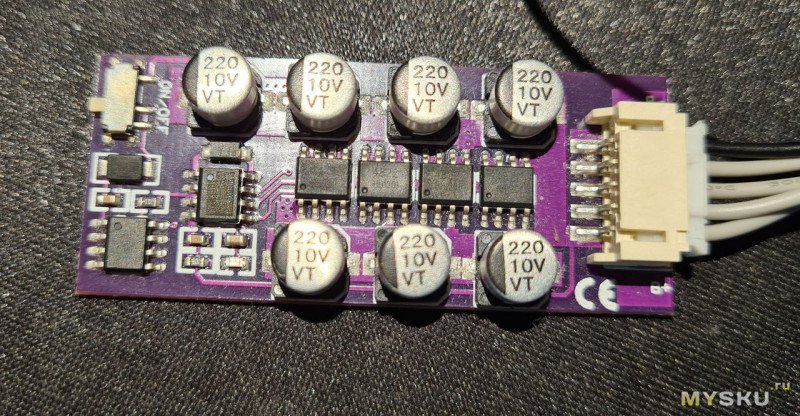

Платки очень похожи на те что обозревал littlefish который смог срисовать их схему целиком, за что ему большое спасибо.
Отличие данных плат это керамика вместо твердого тела, таймер 555 вместо 7555, ну и цена.
В одном из своих обзоров я собирал аккумуляторы 5S с пассивными балансирами, и не очень хорошо высказался про подобные платки в связи с тем что в холостую довольно много кушают, но практика показала что работают пассивные только если за ними следить и создавать условия для работы балансиров, о чем пользователи даже думать не хотят, потому вернулся к активной балансировке но с оговорками.
Начнем с основного, с кратких интересных параметров.
555 запитаны от одного элемента и при 4.2В потребляет 1.5мА, на плате присутствуют площадки для выключателя.
Кроме таймера на плате присутствует драйвер мосфетов, который при отключенном таймере также имеет потребление на уровне 170мкА но уже со всех ячеек сразу.

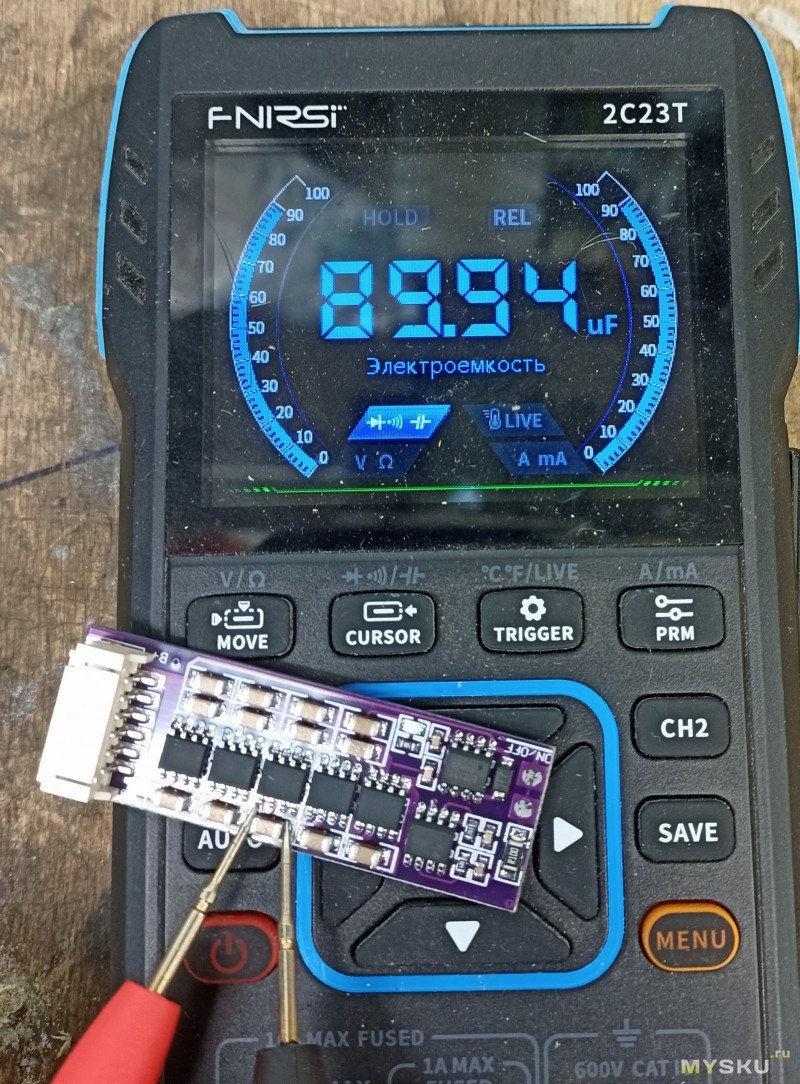

Конденсаторы керамика, при замере на плате показывают емкость в 90мкФ, большие все одинаковые, одна сторона где они идут в 2 ряда они в параллели.
А теперь к применению, как уже сказал ставил их в самодельные аккумуляторы типа макита, но оставлять их работать на постоянной основе для меня показалось не лучшей идеей, и я решил пойти самым простым путем, сделать так чтоб плата работала только во время нахождения аккумулятора в работающем зарядном устройстве(даже если заряд был закончен).
Для этого на плате была удалена перемычка между контактами для выключателя, выпаян резистор 0.1Ом рядом, и вместо него впаян на 12к, с контактной площадки выключателя ближней к резистору подвел питание от среднего контакта зарядки аккумулятора. Резистор понижает напряжение питания таймера до 4.5в и он не разряжает аккумулятор.
К сожалению не делал подробных фото переделки, есть только конечный результат, уже с приклеенными проводами и залитая силиконом.
Вот такая коротенькая тема, созданная просто показать несколько параметров которые найти трудно, ну и поделиться способом включения данной платы не на постоянной основе. схема платы идентична той что есть в обзоре от littlefish, расчет токов балансировки тоже ничем не отличается.
Хотел писать в заметки, но заметки не работают в DIY.
Куплено за свои
Платки очень похожи на те что обозревал littlefish который смог срисовать их схему целиком, за что ему большое спасибо.
Отличие данных плат это керамика вместо твердого тела, таймер 555 вместо 7555, ну и цена.
В одном из своих обзоров я собирал аккумуляторы 5S с пассивными балансирами, и не очень хорошо высказался про подобные платки в связи с тем что в холостую довольно много кушают, но практика показала что работают пассивные только если за ними следить и создавать условия для работы балансиров, о чем пользователи даже думать не хотят, потому вернулся к активной балансировке но с оговорками.
Начнем с основного, с кратких интересных параметров.

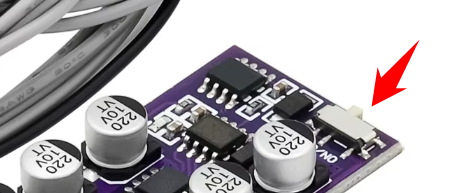

555 запитаны от одного элемента и при 4.2В потребляет 1.5мА, на плате присутствуют площадки для выключателя.

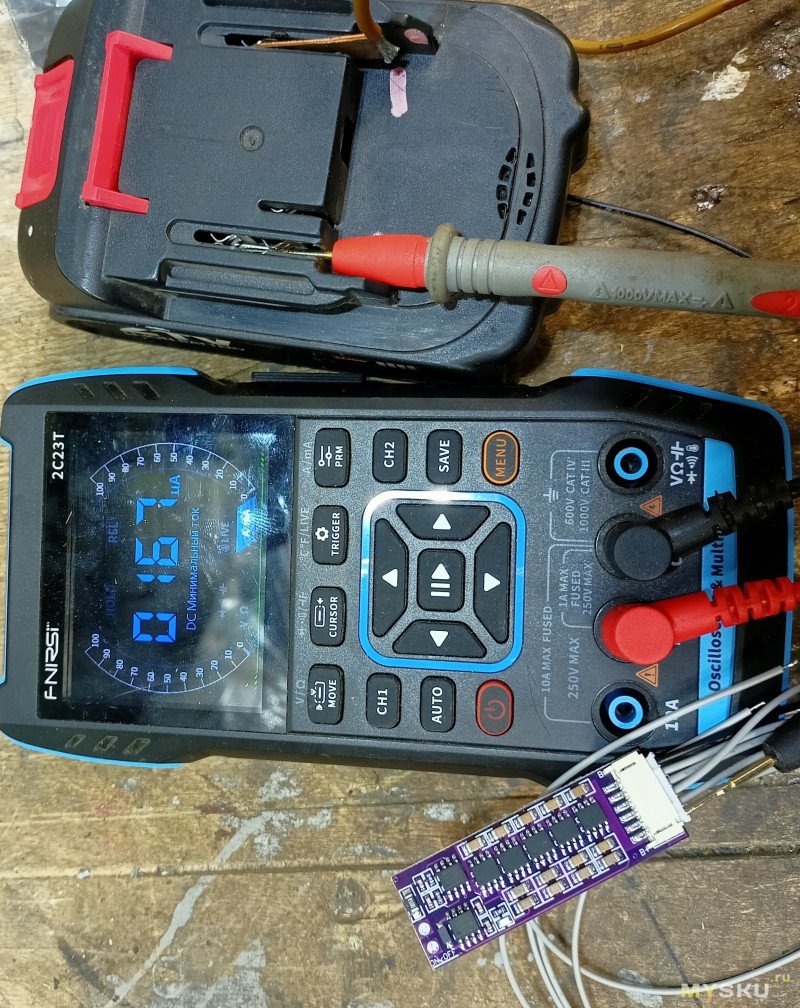

Кроме таймера на плате присутствует драйвер мосфетов, который при отключенном таймере также имеет потребление на уровне 170мкА но уже со всех ячеек сразу.
Дополнительная информация

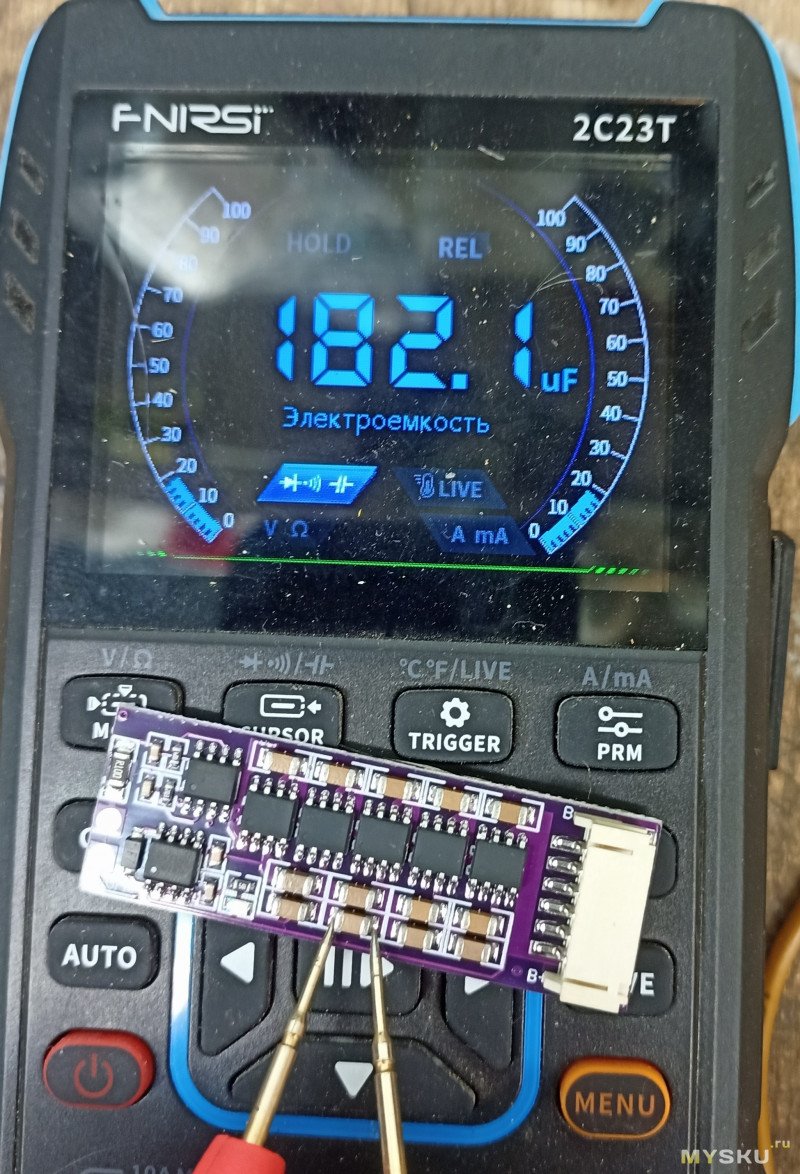

Конденсаторы керамика, при замере на плате показывают емкость в 90мкФ, большие все одинаковые, одна сторона где они идут в 2 ряда они в параллели.
Дополнительная информация
А теперь к применению, как уже сказал ставил их в самодельные аккумуляторы типа макита, но оставлять их работать на постоянной основе для меня показалось не лучшей идеей, и я решил пойти самым простым путем, сделать так чтоб плата работала только во время нахождения аккумулятора в работающем зарядном устройстве(даже если заряд был закончен).
Для этого на плате была удалена перемычка между контактами для выключателя, выпаян резистор 0.1Ом рядом, и вместо него впаян на 12к, с контактной площадки выключателя ближней к резистору подвел питание от среднего контакта зарядки аккумулятора. Резистор понижает напряжение питания таймера до 4.5в и он не разряжает аккумулятор.

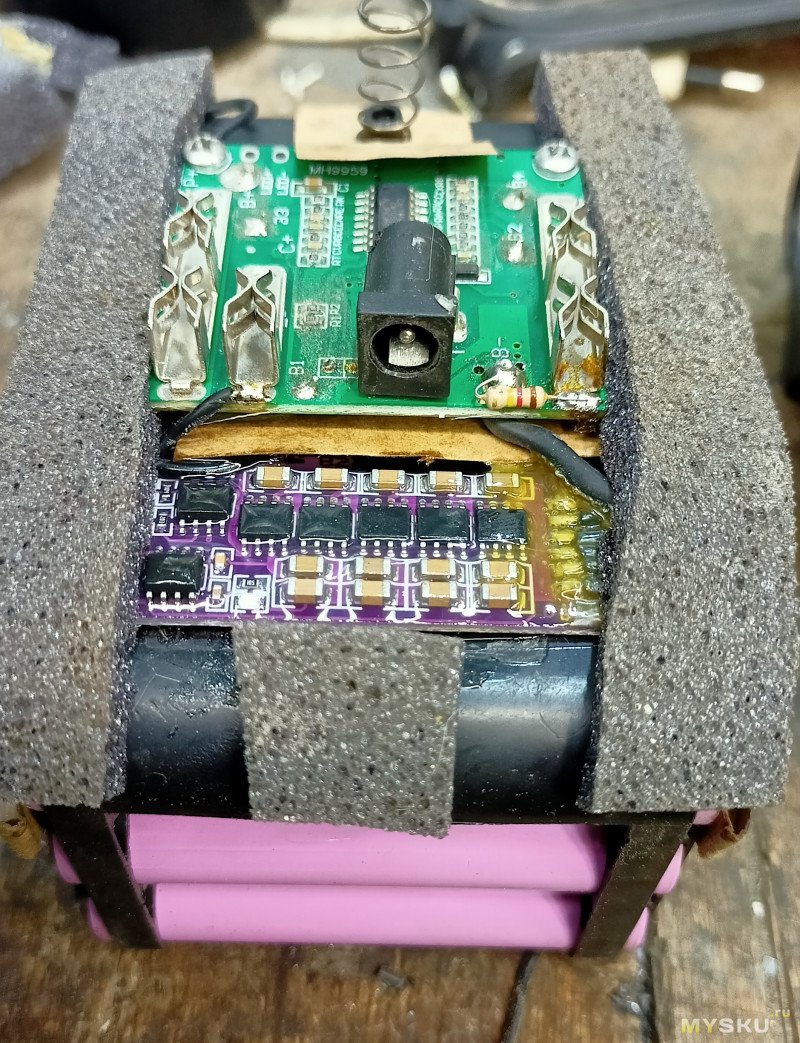

К сожалению не делал подробных фото переделки, есть только конечный результат, уже с приклеенными проводами и залитая силиконом.
Дополнительная информация
Вот такая коротенькая тема, созданная просто показать несколько параметров которые найти трудно, ну и поделиться способом включения данной платы не на постоянной основе. схема платы идентична той что есть в обзоре от littlefish, расчет токов балансировки тоже ничем не отличается.
Хотел писать в заметки, но заметки не работают в DIY.

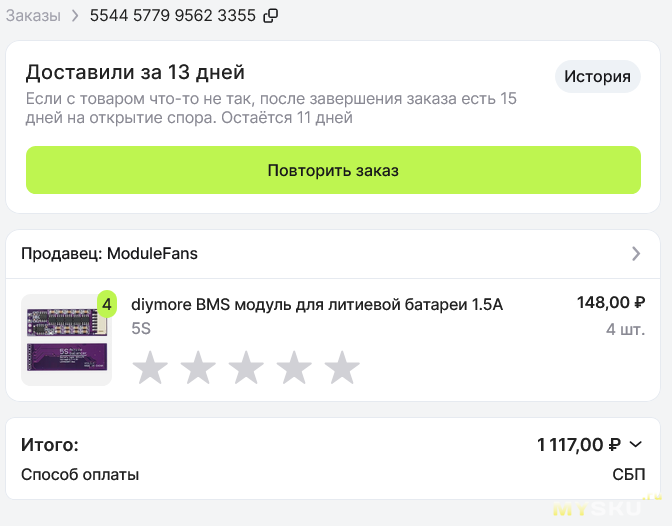

Куплено за свои
Дополнительная информация
