Простейший конденсаторный балансир для 4S батареи: как устроен, схема и описание

Добрый день!
Ниже — описание, видимо, простейшего из возможных активного емкостного балансира. Минимум деталей, минимальная цена, возможность работы с Li-ion и LiFe батареями. Что у него внутри и как это работает — под катом.

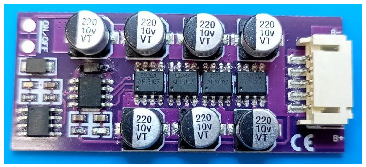

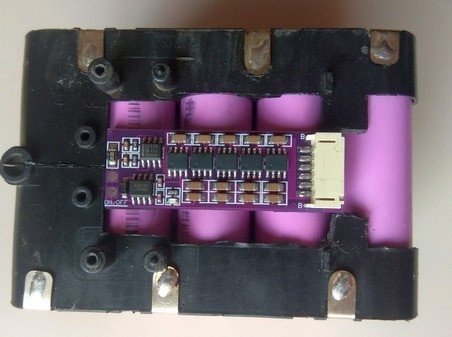

Печатная плата приятного фиолетового цвета


и на обороте шелкографией заботливо указаны размеры: 48х18х7.5 мм. Там же написано про диапазон напряжений ячеек от 2.5 до 4.2 В. Пятиконтактный разъем с шагом 2.0 мм — для подключения к батарее.

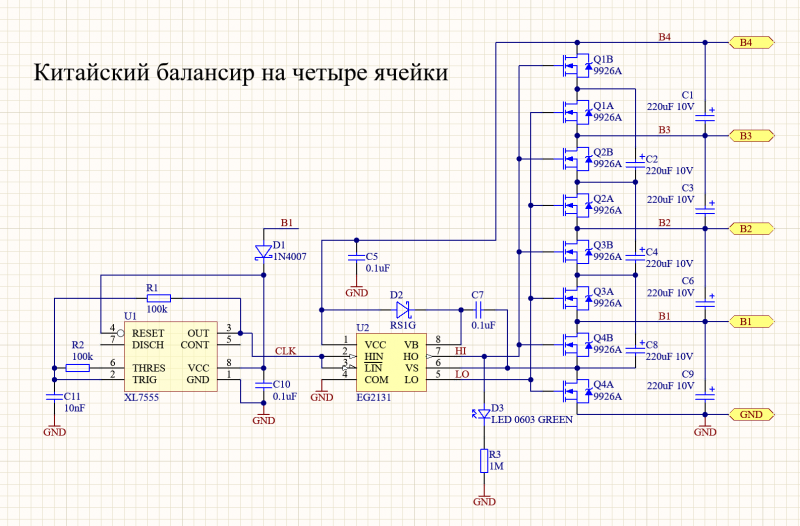

Электрическую схему этого устройства легко восстановить. Вот она:

Задающий генератор на микропотребляющей версии таймера 555 по стандартной схеме для коэффициента заполнения 0.5 питается от одной ячейки батареи через диод D1. Этот диод нужен для защиты от обратного напряжения, когда нижняя ячейка не подключена. Зачем здесь резистор R2, знает только безвестный китайский инженер. Вход THRES — такой же высокоомный вход компаратора, как и вход TRIG, и резистор тут не нужен.
Таймер управляет драйвером полумоста U2, включенным по абсолютно стандартной схеме. Маркировка этого драйвера тщательно удалена. Предположу, что это EG2131 или какой-то его собрат по пять центов за штуку.
Топология коммутатора — тоже простейшая из возможных. Транзисторы верхнего и нижнего плеча, поочередно открываясь, соединяют конденсаторы C2, C4, C8 поочередно с двумя ближайшими к этим конденсаторам ячейками. Соответственно заряд переносится только между соседними ячейками, однако при малом их количестве это не такой уж страшный недостаток. Зато использовано минимально возможное число транзисторов и конденсаторов.
Есть и сомнительный, мягко говоря, момент. Использованы транзисторы 9926A безвестного производителя (кто же скажет, чья маркировка 9926A AF1B107). Оригинальная разработка 9926А — это транзисторы с низким пороговым напряжением и нормированным сопротивлением открытого канала меньше 30 мОм уже при 2.5 В на затворе. Это и правильно, транзисторы в этой схеме должны уметь открываться напряжением одной ячейки. Однако ценой за это у оригинальных FDS9926A стало допустимое напряжение на затворе, всего 10 В. Известные мне клоны имеют Ugs max от 8 В (например, китайские UMW CEM9926A) до 12 В (например, «фирменные» Vishay Si9926CDY). А в этой схеме размах напряжения на затворе близок к напряжению четырех ячеек, раза в полтора больше максимально допустимого.
Автору приходилось видеть китайские мосфеты с Ugs max=8 В, которые пробивались уже при 10..12 В. Однако экземпляр этого балансира работал с полностью заряженными ячейками (LiFe, не совсем  честный тест) и выжил. Может, все и не так страшно.
К тому же на плате есть зеленый светодиодик, который тускло светится при работе устройства.
Питание таймера подведено через два пада с перемычкой. Если перемычку перерезать, к падам можно припаять выключатель.
Ток балансировки. Вряд ли есть смысл специально его мерить. Частота таймера — примерно 6.4 кГц. Вот с этой частотой конденсатор C=220 мкФ переносит заряд C*dU, где dU — разность напряжения между ячейками. Если, конечно, успеет перезарядиться через сопротивление мосфетов, проводов и ячеек за отведенные ему примерно 75 мкс. Примерно 150 мА на каждые 0.1 В разбаланса. То есть это изделие — для небольших батарей.
Собственное потребление, значимое для маленькой батареи — на перезаряд затворов примерно 100..120 нКл, если транзисторы похожи на оригинальные, с той же частотой, это под 700 мкА, плюс сто-двести микроампер на внутренние нужды драйвера.

На фото продавца балансир показан с соединительным кабелем. Автор не помнит, то ли ему не положили кабель, то ли он его потерял. Вероятнее все же первый вариант.

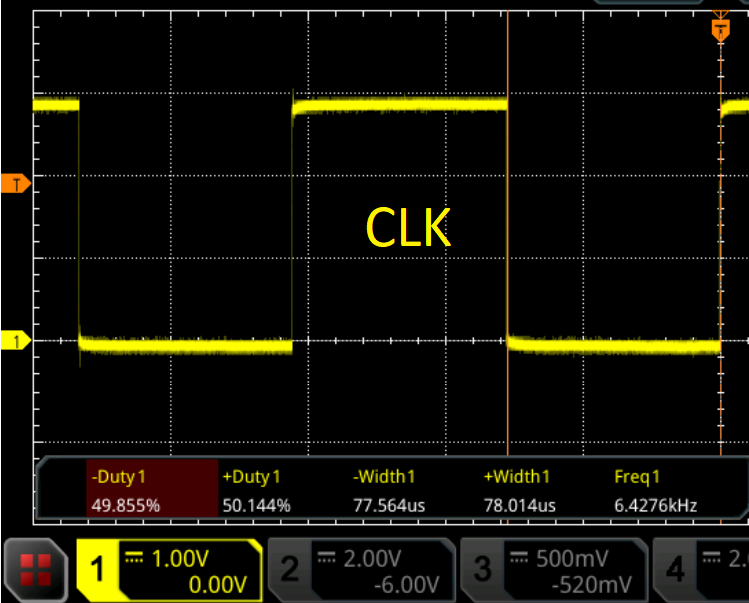

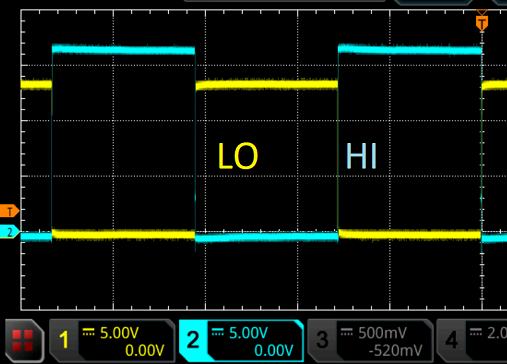

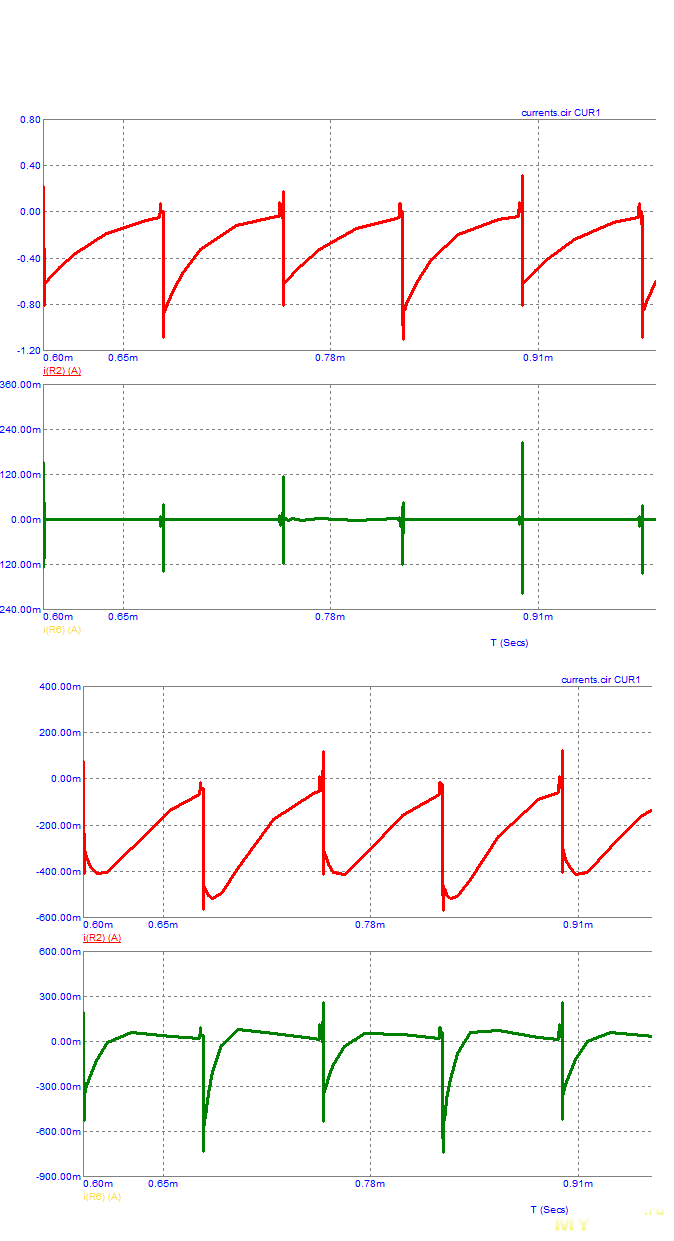

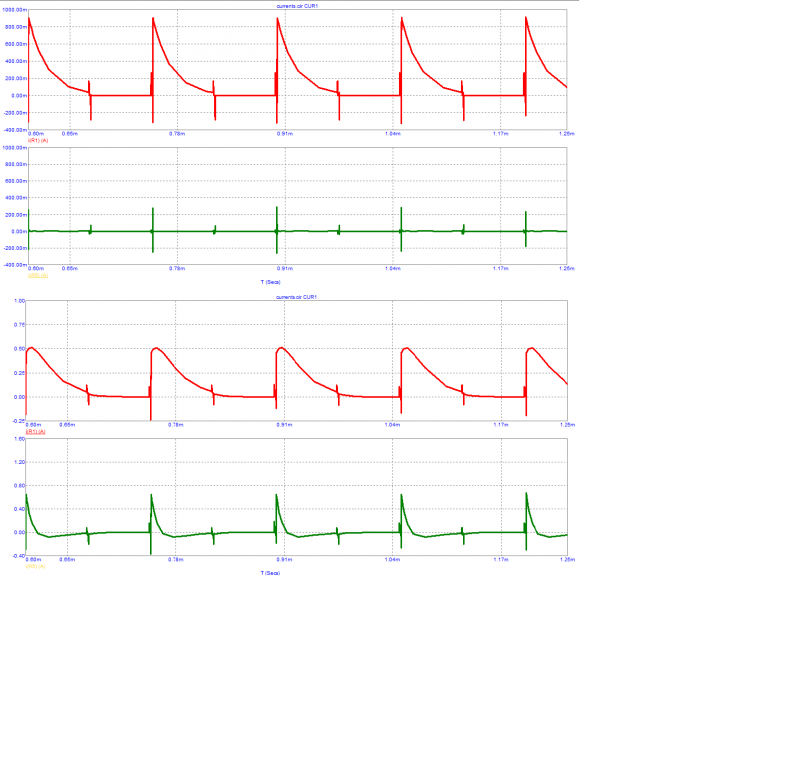

В завершение — две осциллограммы, просто для эстетического удовольствия.
