Фонарь уличный настенный, на солнечной батарее и аккумуляторе "Solar sensor light BK-120-8COB-B" (Annsna AS-120-8-COB), с пультом
- Цена: 339 руб.
- Перейти в магазин
Светильник на солнечных батареях за смешную цену — реальность или «модель для сборки». Моя попытка осветить балкон автономно =>>
Не помню когда, попалась статья в сети, где умелец перевёл практически всю электросеть в доме (загородном) на солнечную энергию. Повторить такое сложно, но светильник на балконе вполне по силам любому. Тем более — спешки нет, в случае нештатной работы ничто не мешает заняться допилингом.
Вводные:
Площадь — 2,5 кв м.
Техзадание — заряд от солнечной панели, включение от датчика (да, я из курящих, ночью выхожу на балкон, на несколько минут).
Цена — максимально низкая (на пробу, если «зацепит» идея, можно подумать о других, потехничней, вариантах).
Данные прибора:
«Solar sensor light BK-120-8COB-B»
(Annsna AS-120-8-COB)
Размеры упаковки, вес — 27 х 13 х 6 см, 369 гр.

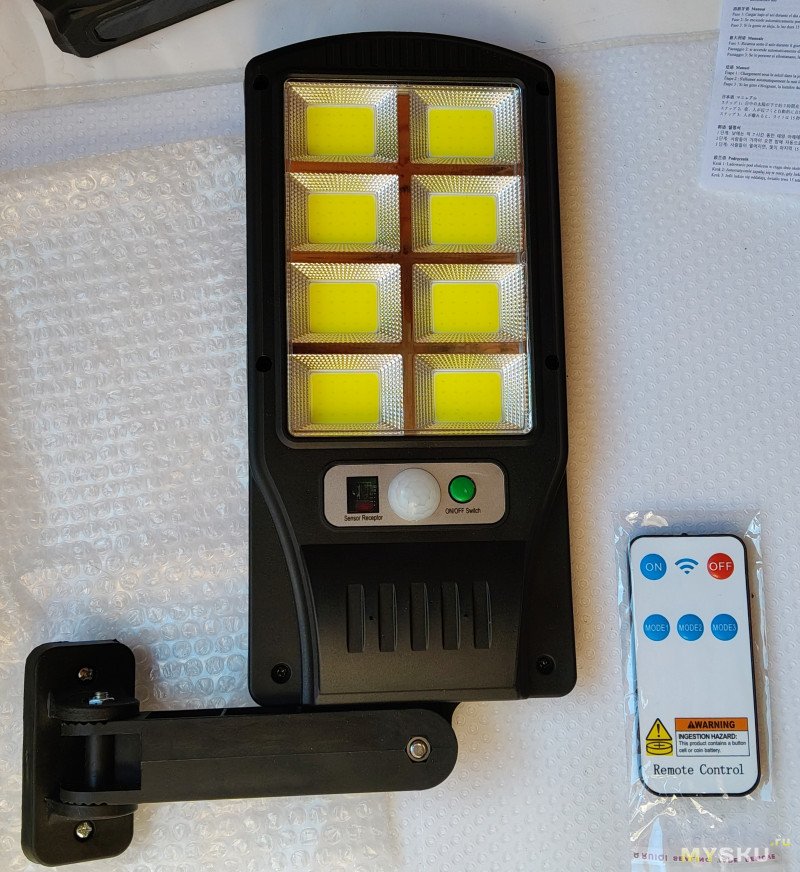

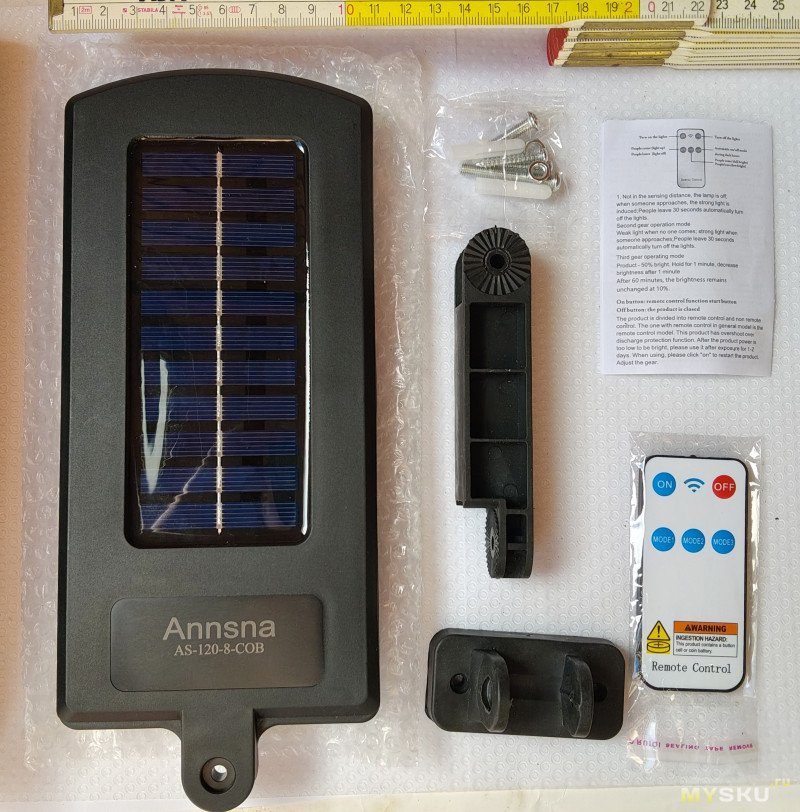

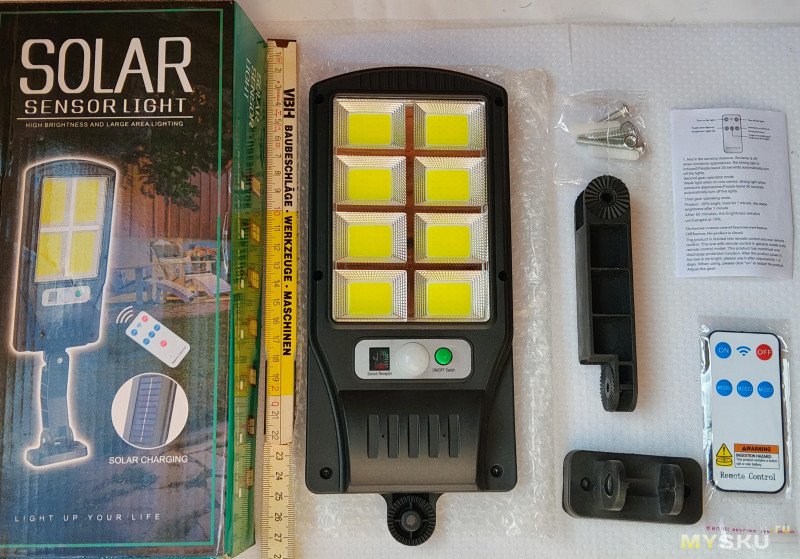

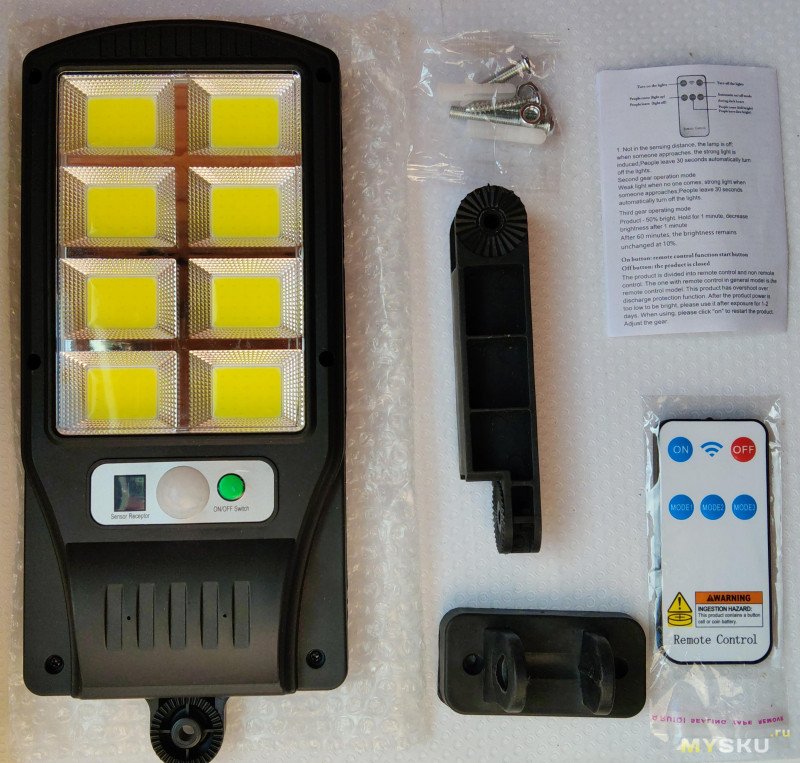

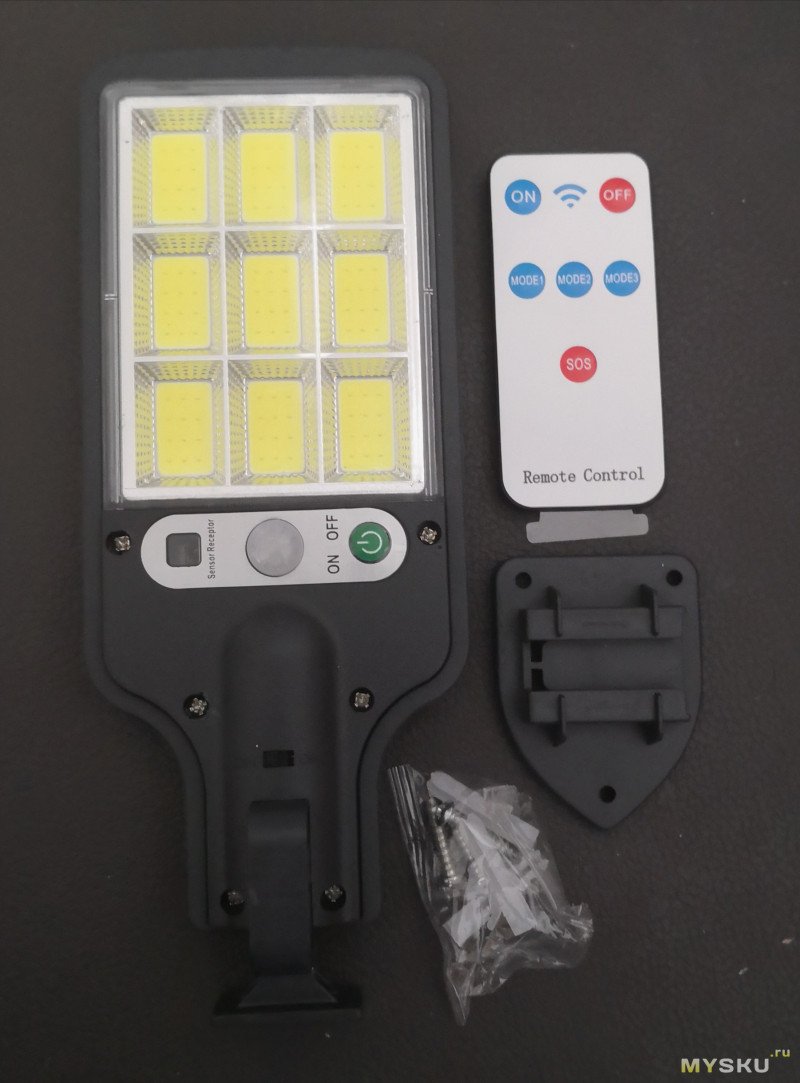

Комплектация — светильник, кронштейн, крепёж, инструкция.
Размеры солнечной панели — 14 х 6 см:

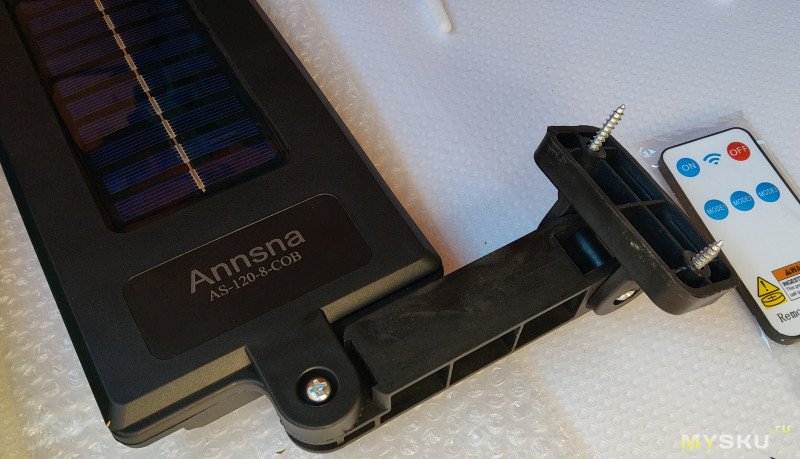

Кронштейн только в двух плоскостях, крайне неудобно было искать место чтоб и солнечная сторона панелью захватывалась, и светило не в лицо:

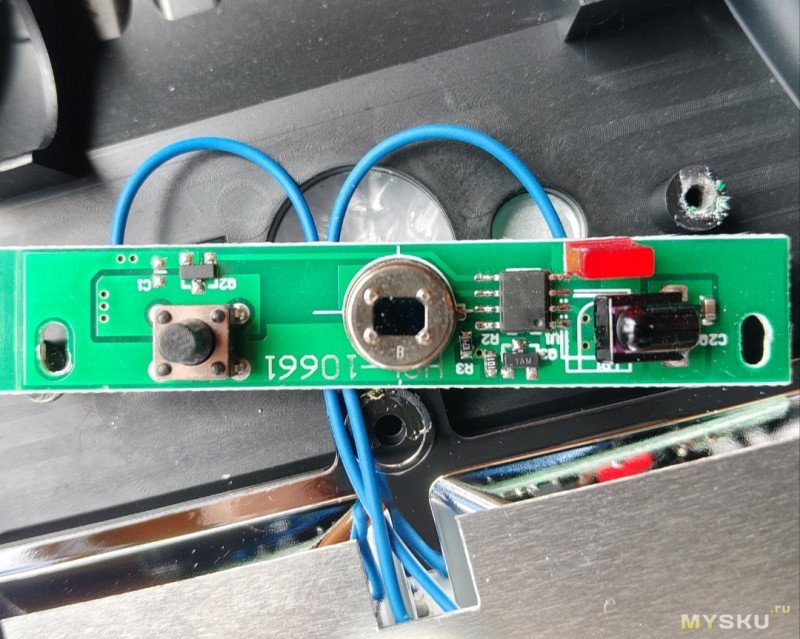

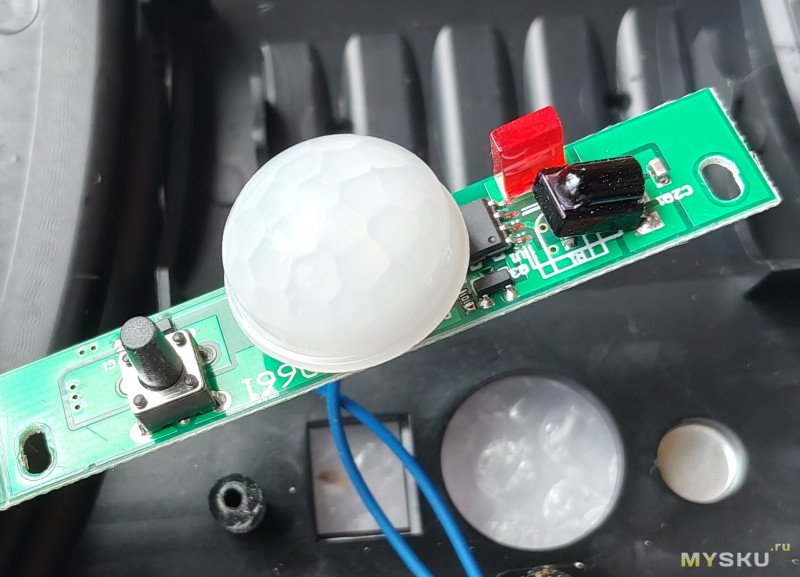

Окно для сигналов пульта, датчик движения, кнопка управления:

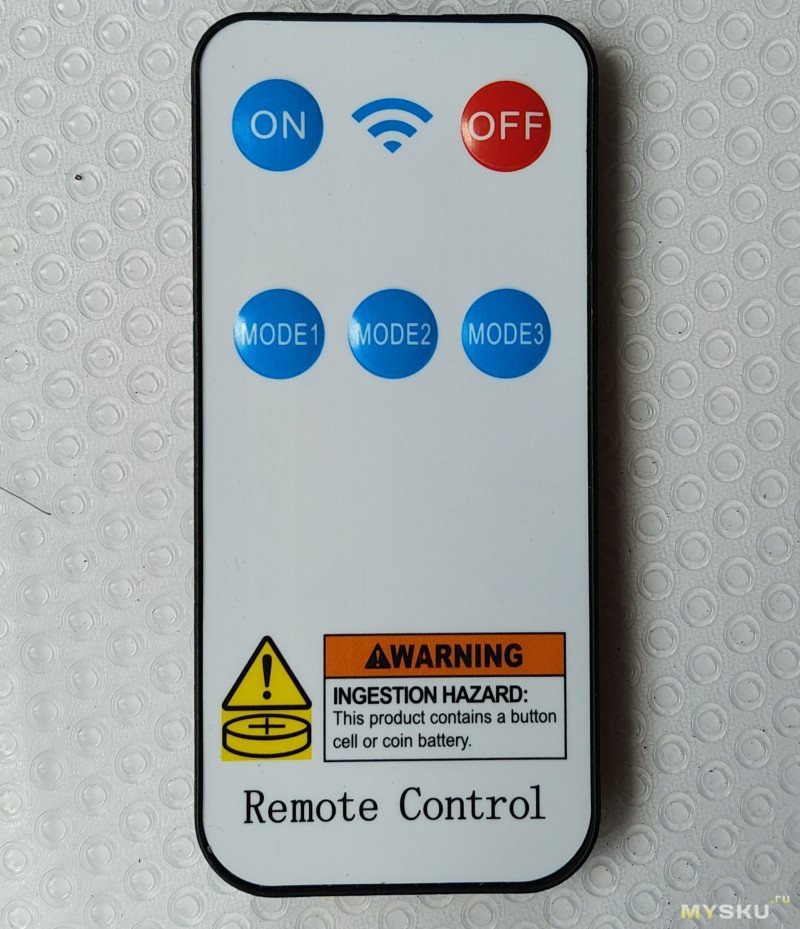

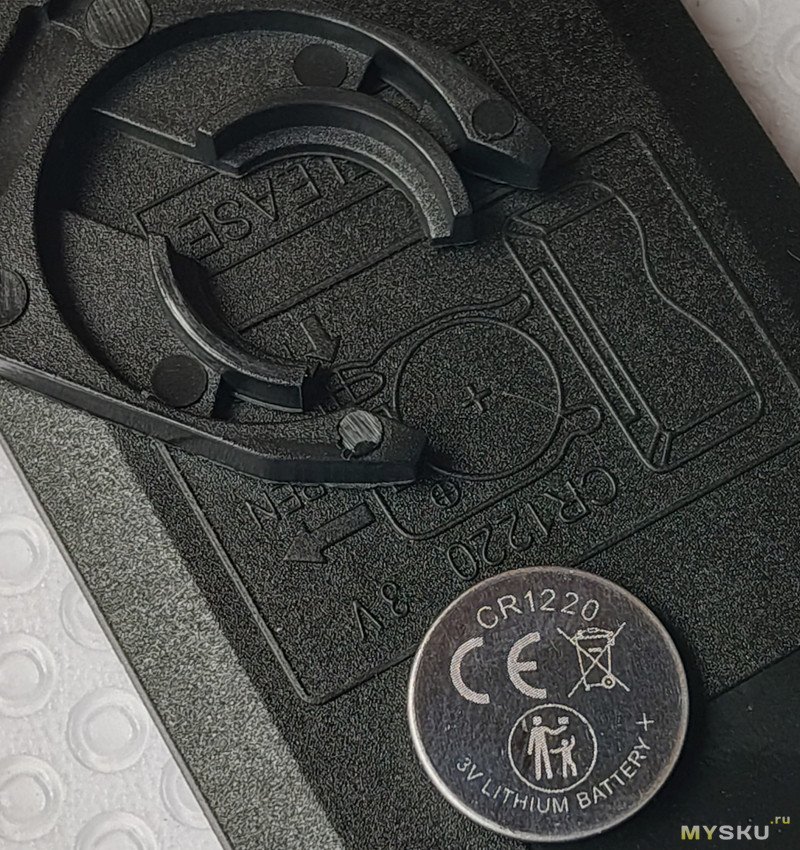

Пульт:
CR 1220
HL IMR 18650 — 1200mAh 3.7v
4.44Wh 20250517 HONGLI

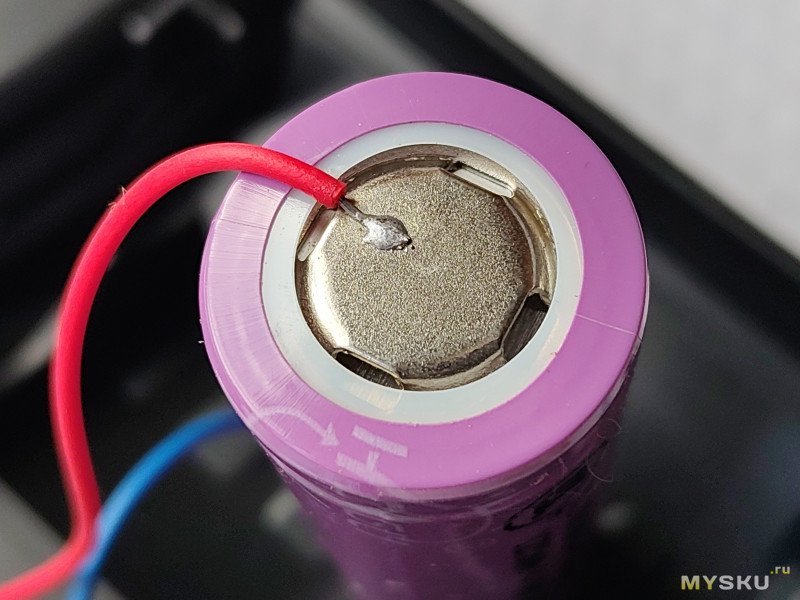

Пайка лихая. Я б так точно быстро и красиво не припечатал (точечная сварка мне больше нравится):
Проверку ему устроил:

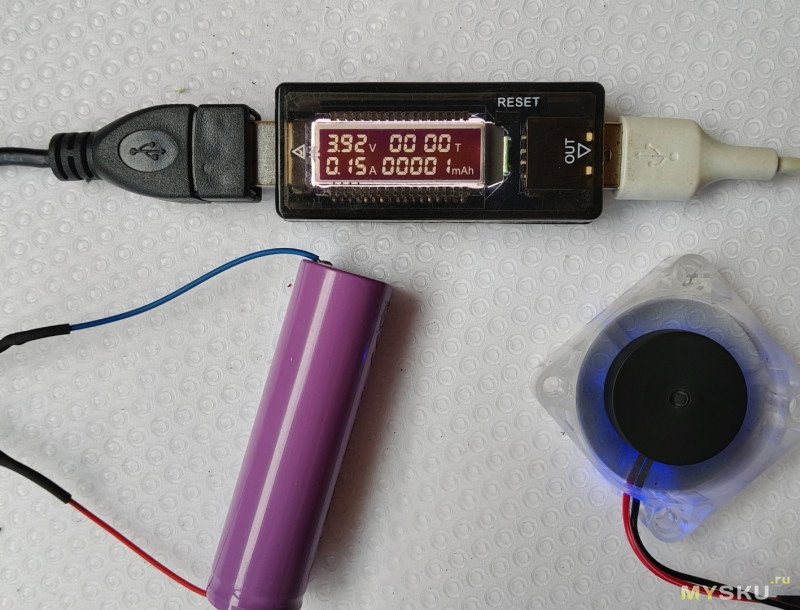

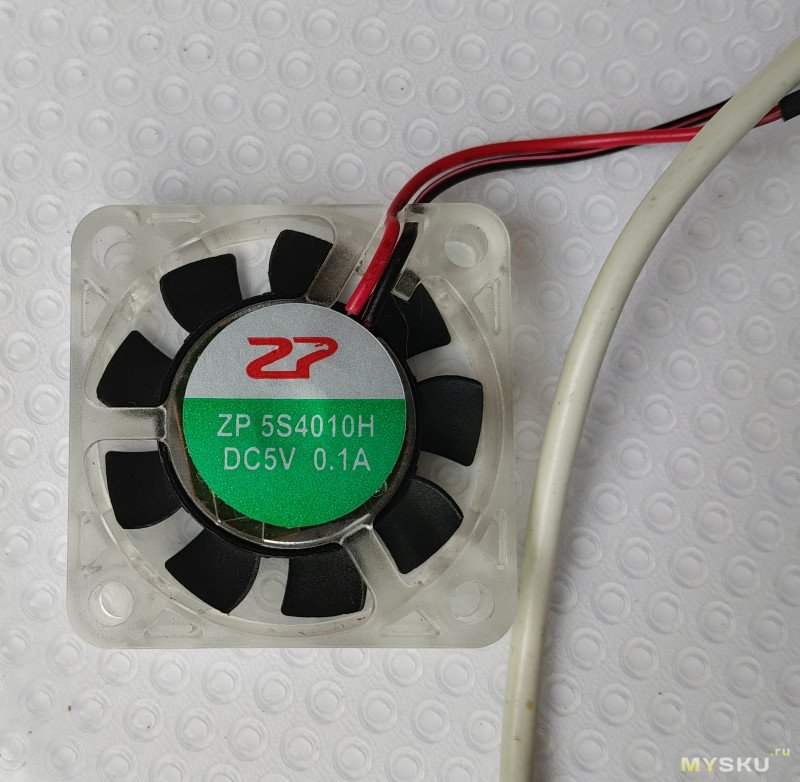

Зарядил до 4.16в с помощью внешней зарядки для li-ion 18650. И подключил нагрузку, но нет. Не заработало. Ок. Вместо нагрузки нашёл вентилятор:
Напрямую без защиты не спортивно конечно, ну да я рядом, периодически подходил смотреть напряжение (3v насколько понял можно, ниже не стоит):
В итоге всё равно прощёлкал разряд полный, пришёл проверить — а показометр погас, вентилятор стоит...вот такой я тестер))
***

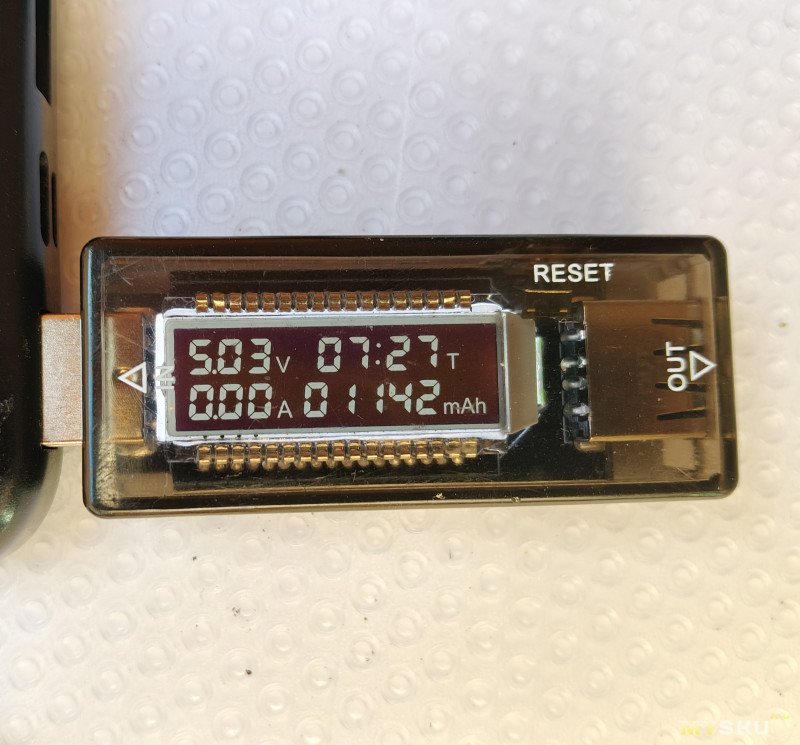

Необходимо заметить — «KEWEISI KWS-V21» верно подхватывал и показывал напряжение, вначале почти 4, потом меньше и меньше… ниже на фото (после полного разряда) подключено к заряженному пауербанку, поэтому 5в показывает, на это не смотрите, а вот ёмкость немного «недолёт», 1200 не показал):

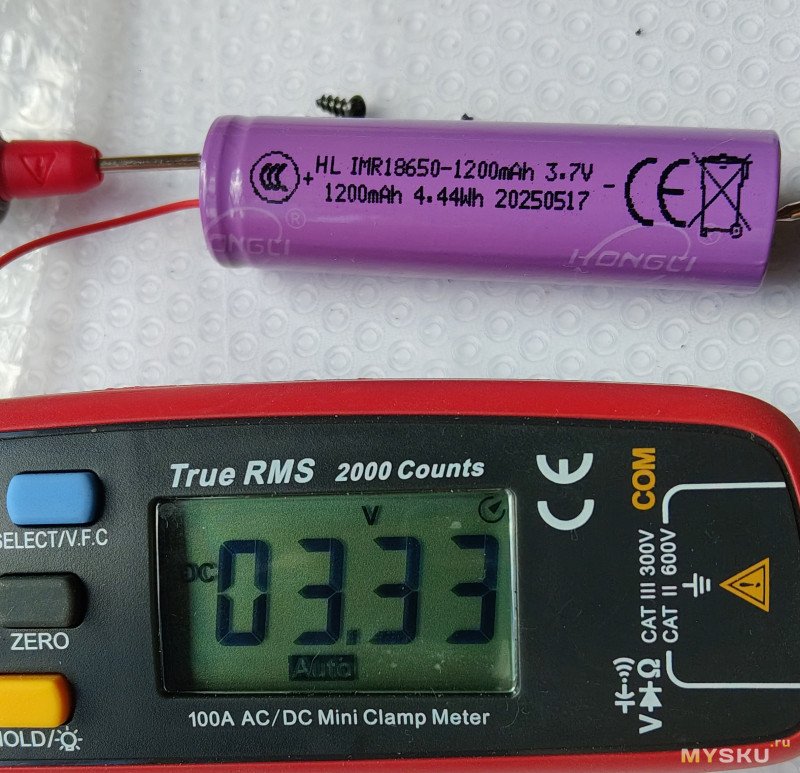

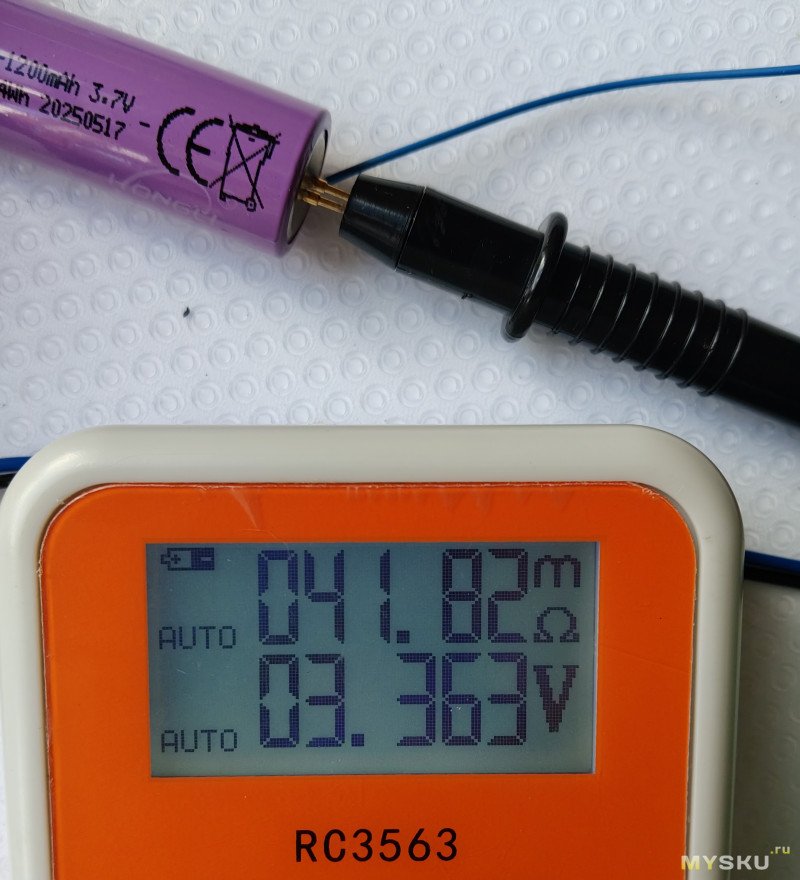

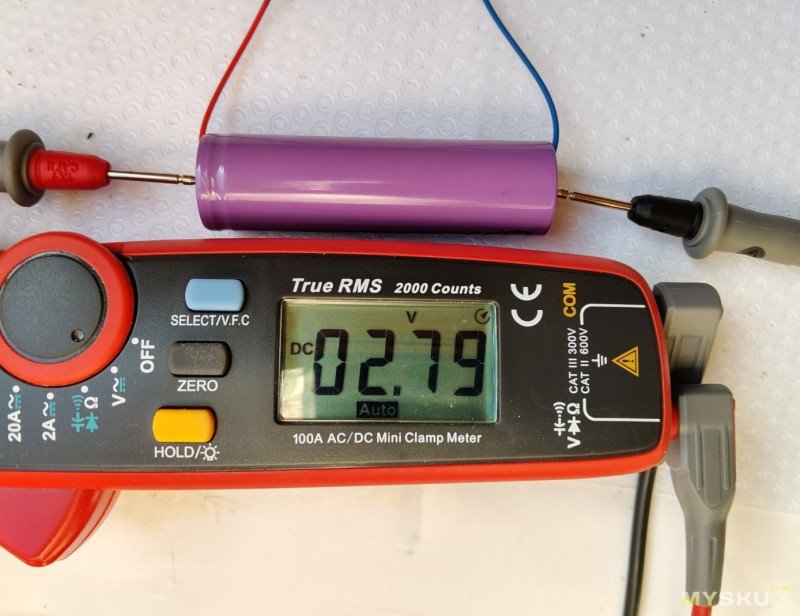

Измерил разряженную батарею (походу тестер «отсечку» сделал, или нет?):

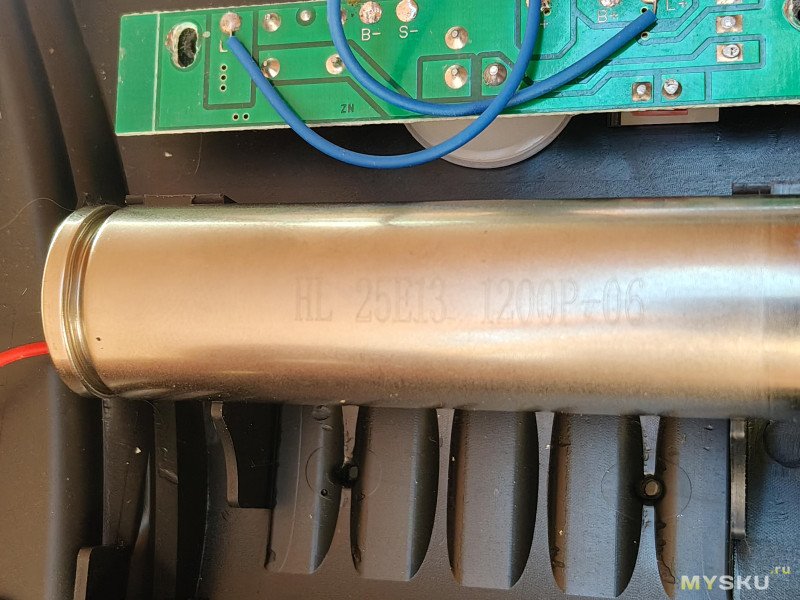

Снял термоусадку:
HL 25E13 1200P-06

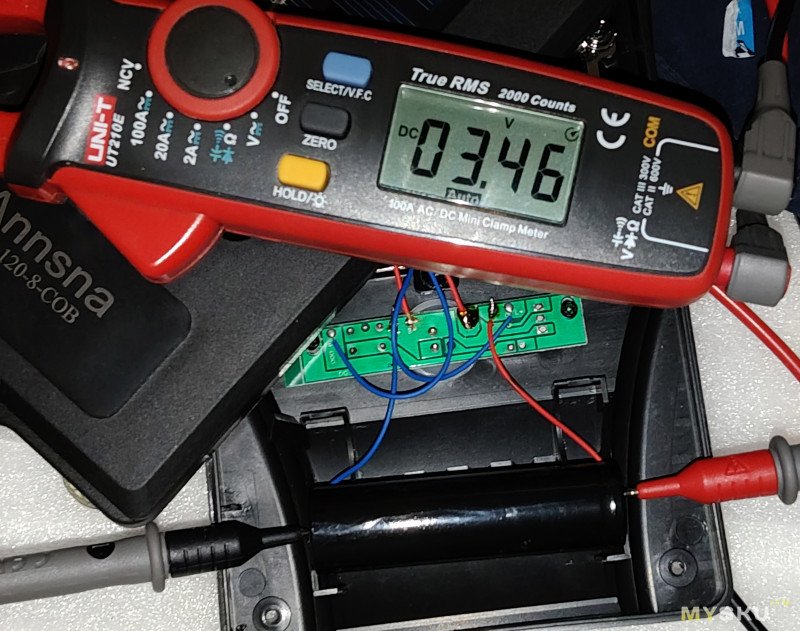

После этого полного разряда одел новую термоусадку, собрал всё обратно, прикрутил к кронштейну на не совсем прямые лучи (перестраховочка, кто знает, какая «отсечка» у этой платы внутри, окна ещё на восточную сторону смотрят, до полудня лупит «плотно», если не пасмурно)… Два дня пользовался штатно, на вечер 2-ого замерил напряжение аккумулятора (напомню — после разряда вентилятором оставалось 2,7в):

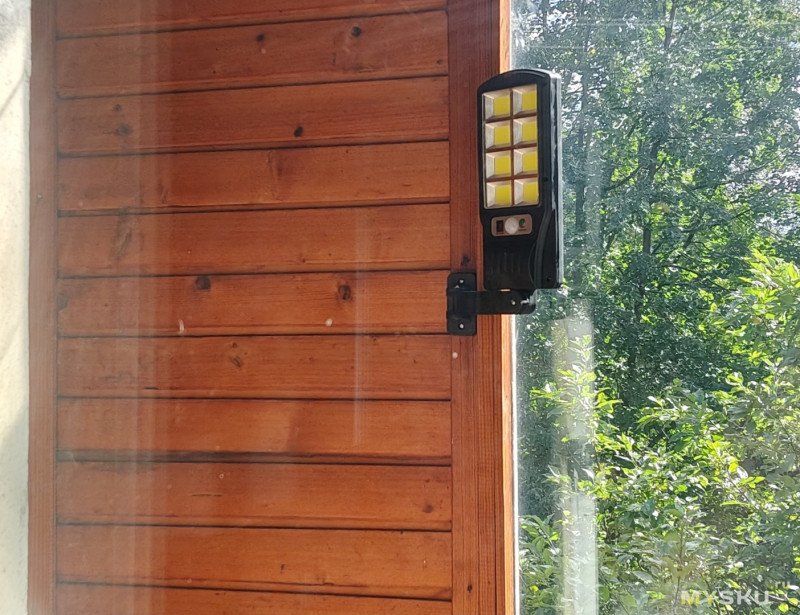

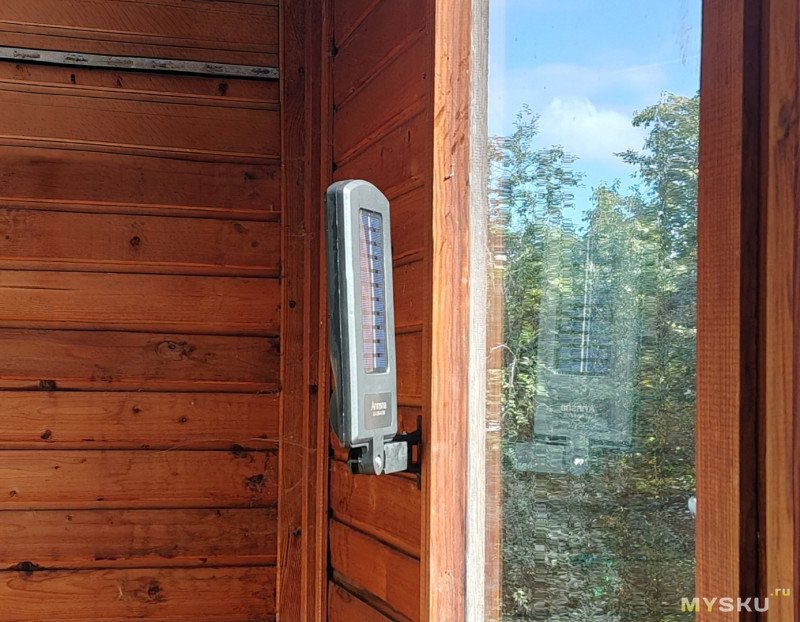

Солнечную сторону поймал хорошо:
Но вот с кронштейном придется потом думать, или делать свой или солнечную панель выкидывать наверх под стекло балконное, а светильник к потолку приделать, не нравится как он сейчас установлен — свет не в лицо, но и не под ноги и вокруг (наклона нет):

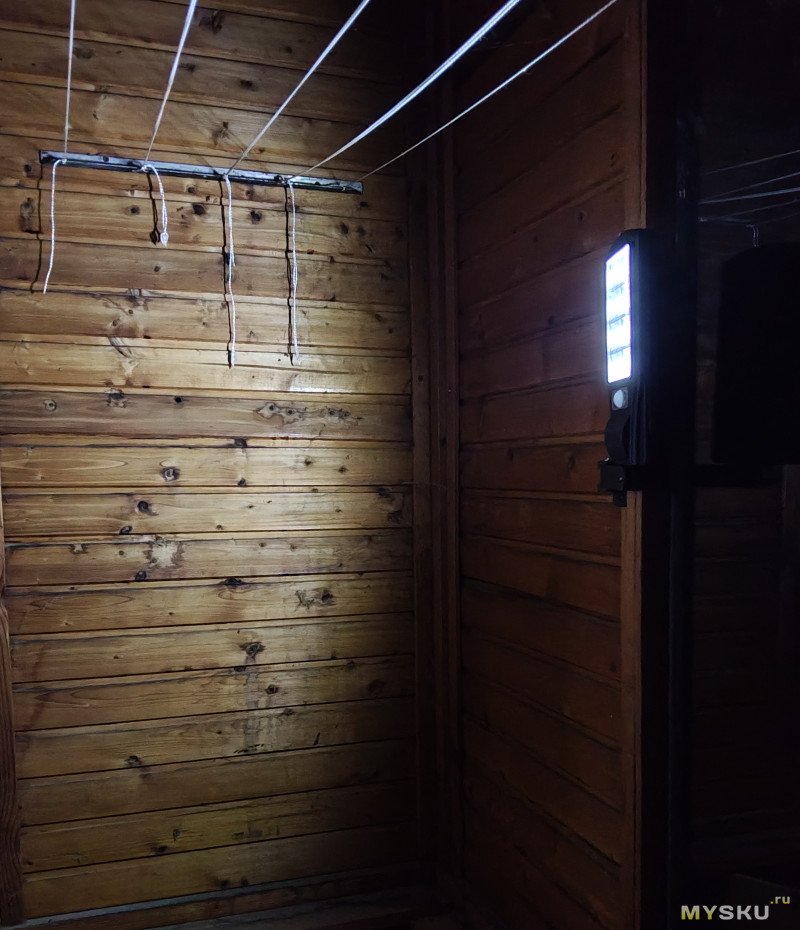

Вечером, и ночью режимы были опробованы:
1) Включение по сенсору (на кота не реагирует). Яркий свет — 20 секунд. Выключение и режим ожидания.

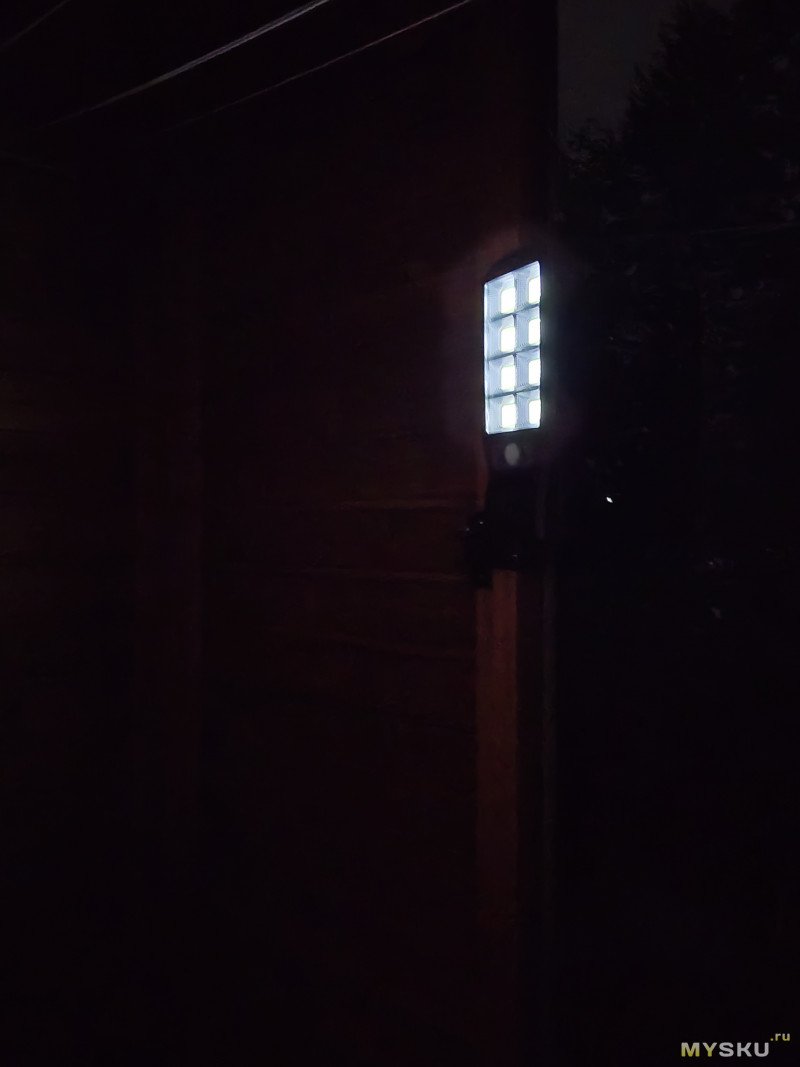

2) «Дежурный» тусклый свет (фото ниже) и включение яркого по сенсору — на 30 секунд.
3) Третий режим — просто «тусклый» свет, без срабатывания сенсора.
***
Выводы после практического использования, «пользовательские»:
— сенсор вполне рабочий, срабатывает от моего движения на 180 градусов от датчика.
— пульт так же, можно даже сквозь окно балкона включать-менять режимы.
— «дежурное освещение» никакое, освещает только комаров вокруг светильника.
— «яркое» — чуть больше чем нужно, лупит как не в себя. При этом пучка у него нет, дальше 2-х метров (балкон 3х0,8м) уже засвет некомфортный. Слабый.
— и самое главное — за 20 секунд я даже в лучшие годы не уничтожал сигарету. Приходится отвлекаться от смартфона ихлопать шевелиться в лучших традициях Алика начала 10-х (у меня все знакомые тогда понаставили датчиков в WC, 20сек и хлопай или маши руками что б в темноте не скучать...xDD). Может кто знает, какую дорожку перерезать, чтоб светило минут 5?:((
Спасибо за внимание.
***
PS — Скорее всего добавлю потом ещё банку, место под 2й номер имеется, причём штатное:
Ps2 — История с 2шт 18650:
Не помню когда, попалась статья в сети, где умелец перевёл практически всю электросеть в доме (загородном) на солнечную энергию. Повторить такое сложно, но светильник на балконе вполне по силам любому. Тем более — спешки нет, в случае нештатной работы ничто не мешает заняться допилингом.
Вводные:
Площадь — 2,5 кв м.
Техзадание — заряд от солнечной панели, включение от датчика (да, я из курящих, ночью выхожу на балкон, на несколько минут).
Цена — максимально низкая (на пробу, если «зацепит» идея, можно подумать о других, потехничней, вариантах).
Данные прибора:
«Solar sensor light BK-120-8COB-B»
(Annsna AS-120-8-COB)
Размеры упаковки, вес — 27 х 13 х 6 см, 369 гр.
Комплектация — светильник, кронштейн, крепёж, инструкция.
Размеры солнечной панели — 14 х 6 см:
Кронштейн только в двух плоскостях, крайне неудобно было искать место чтоб и солнечная сторона панелью захватывалась, и светило не в лицо:
Окно для сигналов пульта, датчик движения, кнопка управления:
Пульт:
CR 1220
Разборка...

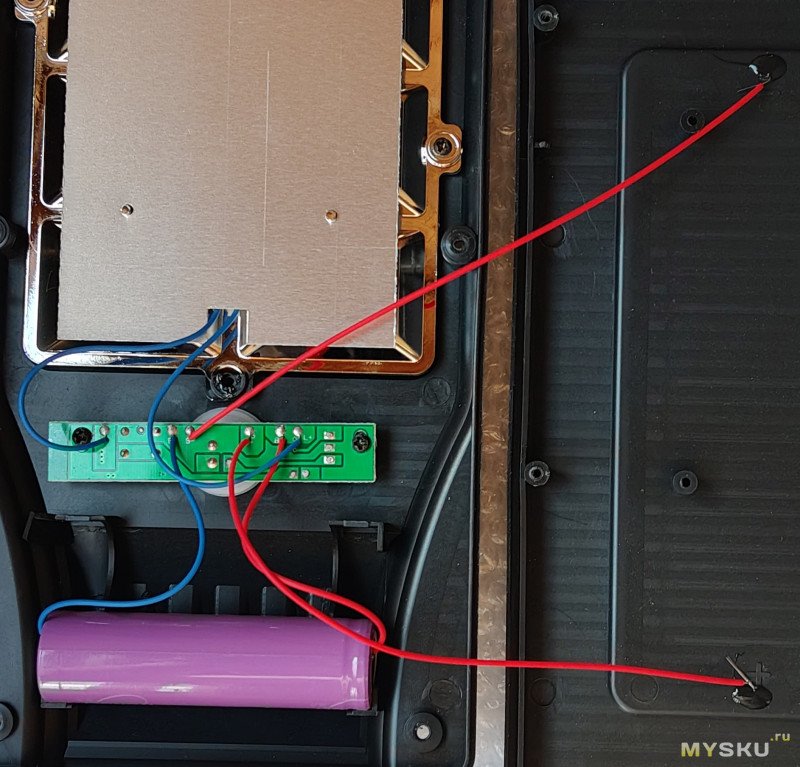

Обратите внимание — рядом с батареей есть место для 2-й акб:

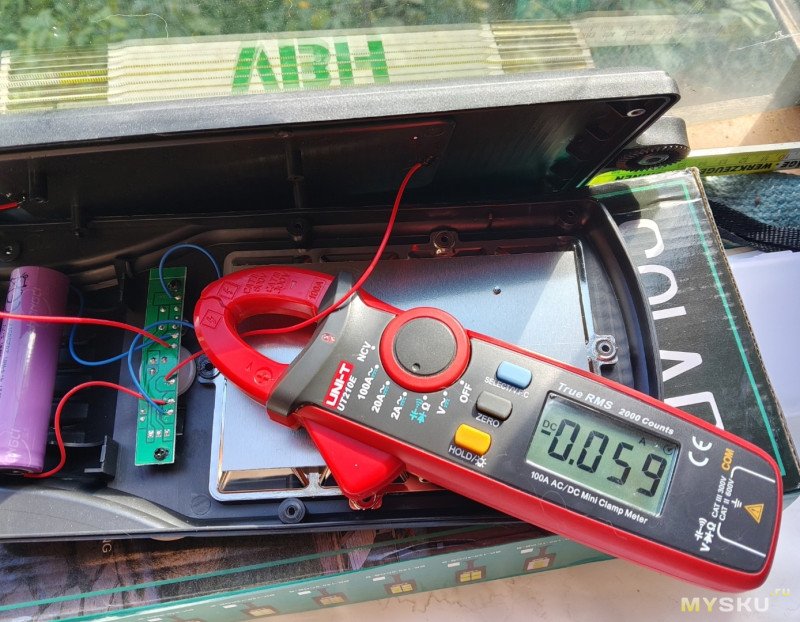

Почти 0.06А:

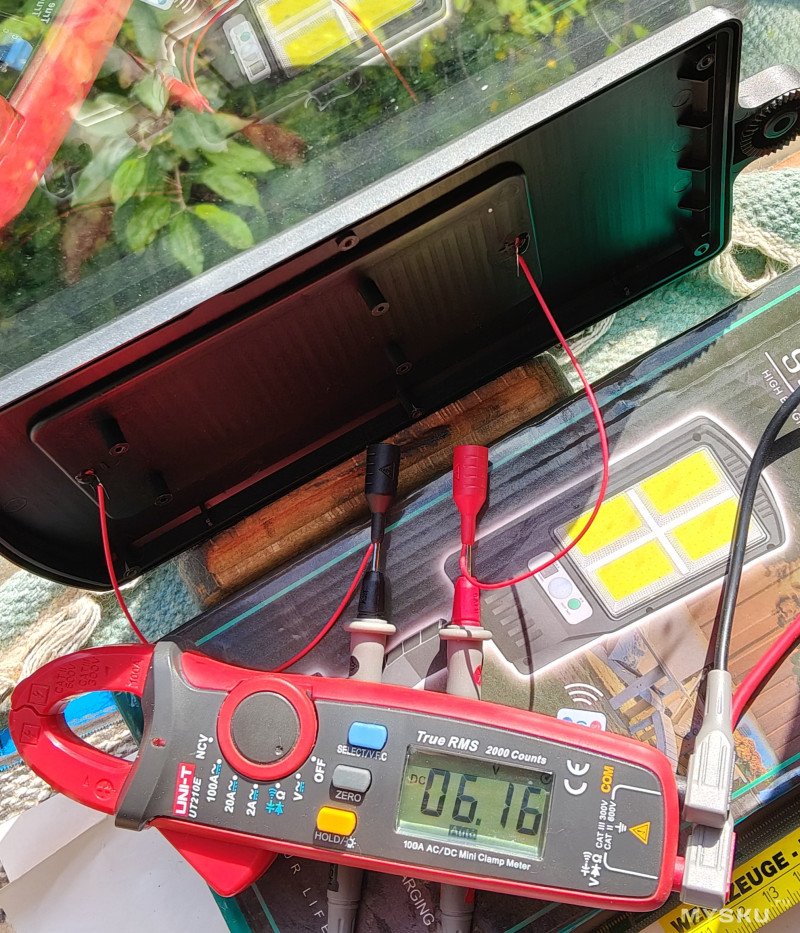

6.1в (на солнце):
Пробовал подсоединить вентилятор (ниже будет фото его) напрямую к панели, нит. Не крутит((

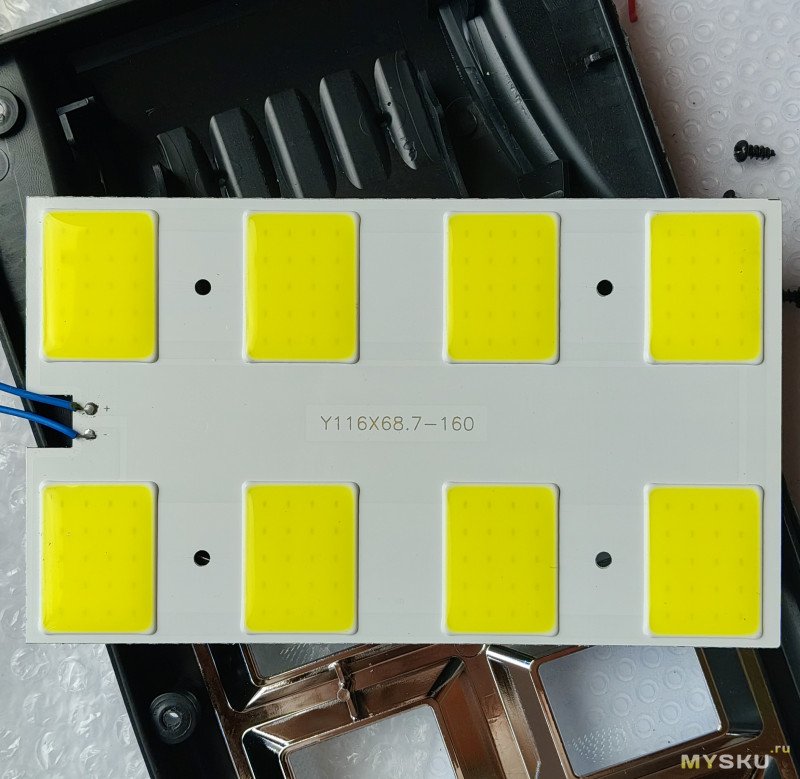

Светодиоды монодеталью, были мысли что 8 отдельных, но увы:

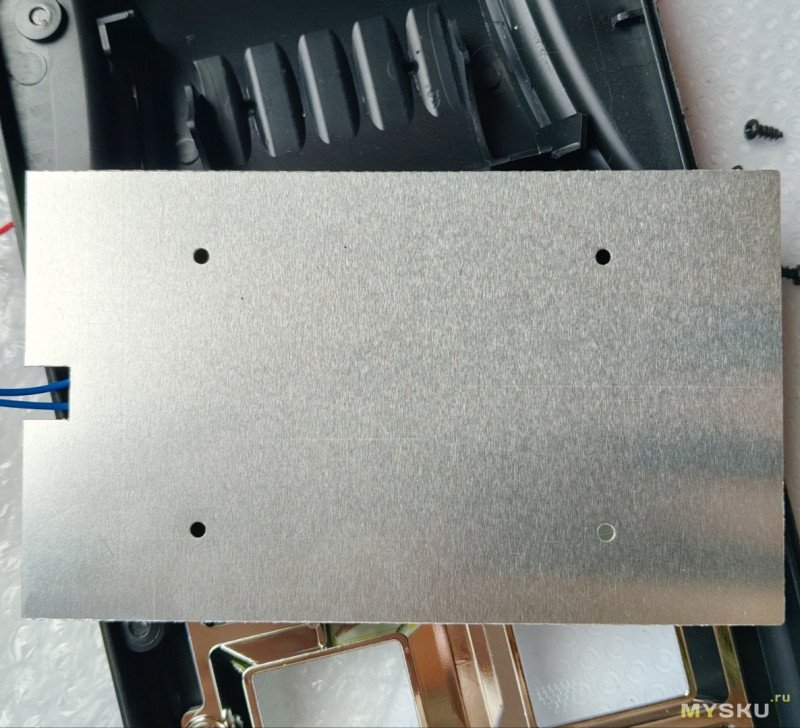

Включал на пару минут, в разобранном виде. Не греется эта пластина:

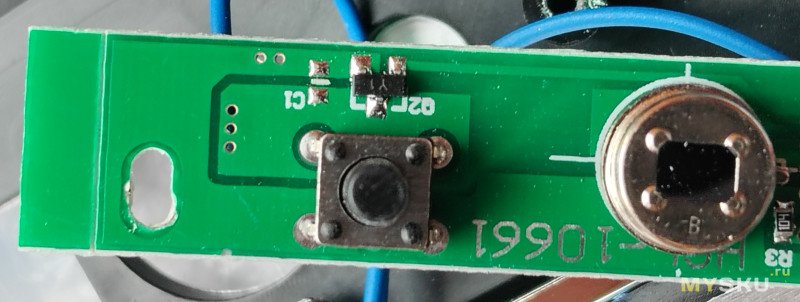

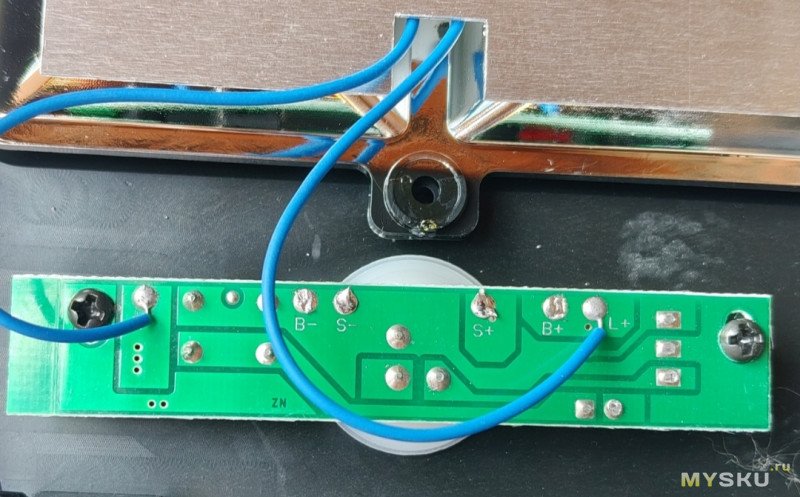

Плата:
Чип — без маркировки:
Почти 0.06А:6.1в (на солнце):Пробовал подсоединить вентилятор (ниже будет фото его) напрямую к панели, нит. Не крутит((Светодиоды монодеталью, были мысли что 8 отдельных, но увы:
Включал на пару минут, в разобранном виде. Не греется эта пластина:Плата:Чип — без маркировки:Измерения и тест аккумулятора.
HL IMR 18650 — 1200mAh 3.7v
4.44Wh 20250517 HONGLI
Пайка лихая. Я б так точно быстро и красиво не припечатал (точечная сварка мне больше нравится):
Проверку ему устроил:
Зарядил до 4.16в с помощью внешней зарядки для li-ion 18650. И подключил нагрузку, но нет. Не заработало. Ок. Вместо нагрузки нашёл вентилятор:
Напрямую без защиты не спортивно конечно, ну да я рядом, периодически подходил смотреть напряжение (3v насколько понял можно, ниже не стоит):
В итоге всё равно прощёлкал разряд полный, пришёл проверить — а показометр погас, вентилятор стоит...***
Необходимо заметить — «KEWEISI KWS-V21» верно подхватывал и показывал напряжение, вначале почти 4, потом меньше и меньше… ниже на фото (после полного разряда) подключено к заряженному пауербанку, поэтому 5в показывает, на это не смотрите, а вот ёмкость немного «недолёт», 1200 не показал):
Измерил разряженную батарею (походу тестер «отсечку» сделал, или нет?):
Снял термоусадку:
HL 25E13 1200P-06
После этого полного разряда одел новую термоусадку, собрал всё обратно, прикрутил к кронштейну на не совсем прямые лучи (перестраховочка, кто знает, какая «отсечка» у этой платы внутри, окна ещё на восточную сторону смотрят, до полудня лупит «плотно», если не пасмурно)… Два дня пользовался штатно, на вечер 2-ого замерил напряжение аккумулятора (напомню — после разряда вентилятором оставалось 2,7в):
Солнечную сторону поймал хорошо:
Но вот с кронштейном придется потом думать, или делать свой или солнечную панель выкидывать наверх под стекло балконное, а светильник к потолку приделать, не нравится как он сейчас установлен — свет не в лицо, но и не под ноги и вокруг (наклона нет):
Вечером, и ночью режимы были опробованы:
1) Включение по сенсору (на кота не реагирует). Яркий свет — 20 секунд. Выключение и режим ожидания.
2) «Дежурный» тусклый свет (фото ниже) и включение яркого по сенсору — на 30 секунд.
3) Третий режим — просто «тусклый» свет, без срабатывания сенсора.
***
Выводы после практического использования, «пользовательские»:
— сенсор вполне рабочий, срабатывает от моего движения на 180 градусов от датчика.
— пульт так же, можно даже сквозь окно балкона включать-менять режимы.
— «дежурное освещение» никакое, освещает только комаров вокруг светильника.
— «яркое» — чуть больше чем нужно, лупит как не в себя. При этом пучка у него нет, дальше 2-х метров (балкон 3х0,8м) уже засвет некомфортный. Слабый.
— и самое главное — за 20 секунд я даже в лучшие годы не уничтожал сигарету. Приходится отвлекаться от смартфона и
Спасибо за внимание.
***
PS — Скорее всего добавлю потом ещё банку, место под 2й номер имеется, причём штатное:
2-ая батарея легко встаёт без переделок...
Ps2 — История с 2шт 18650:
Продолжение следует...

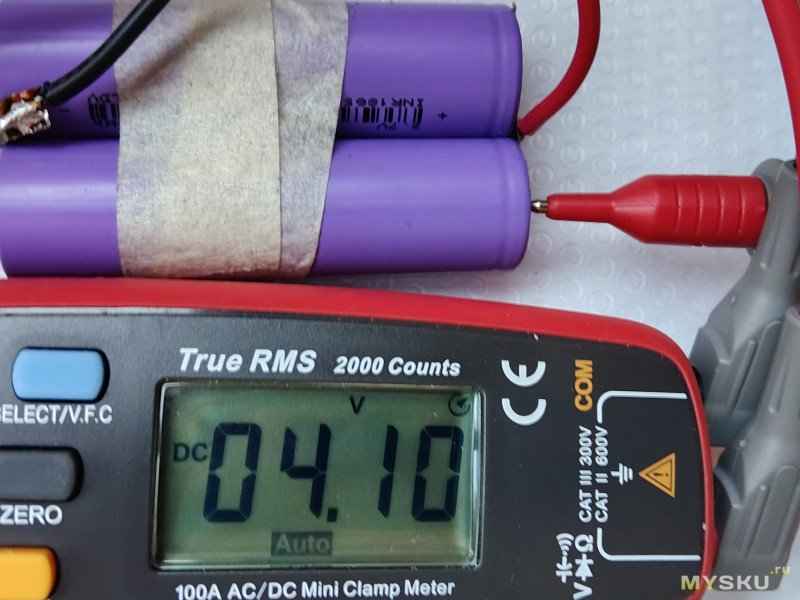

Две заряженные, параллельно:

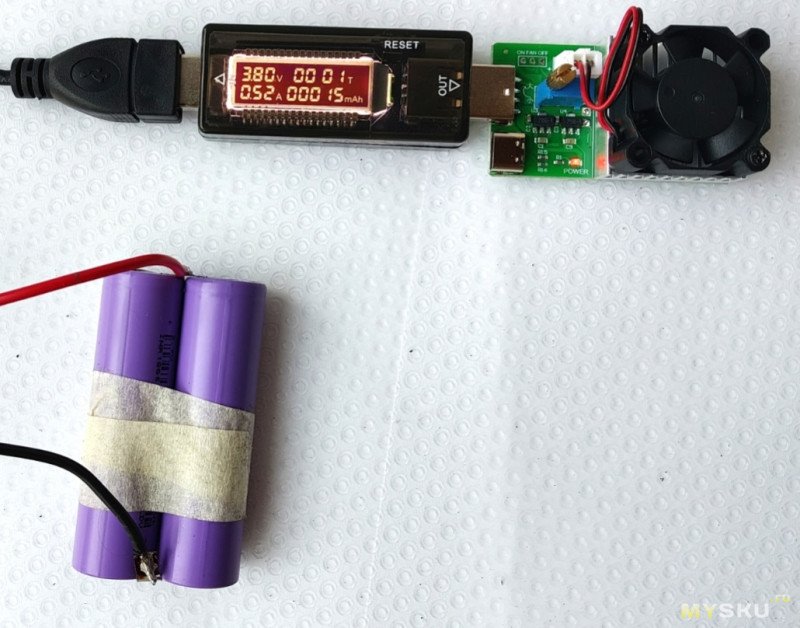

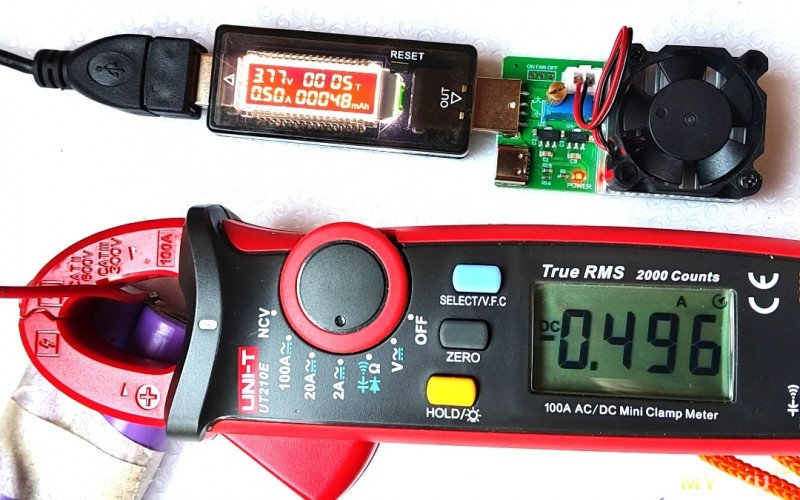

Поставил на разряд:
После разряда (USB тестер подключался в ЗУ для «посмотреть»):

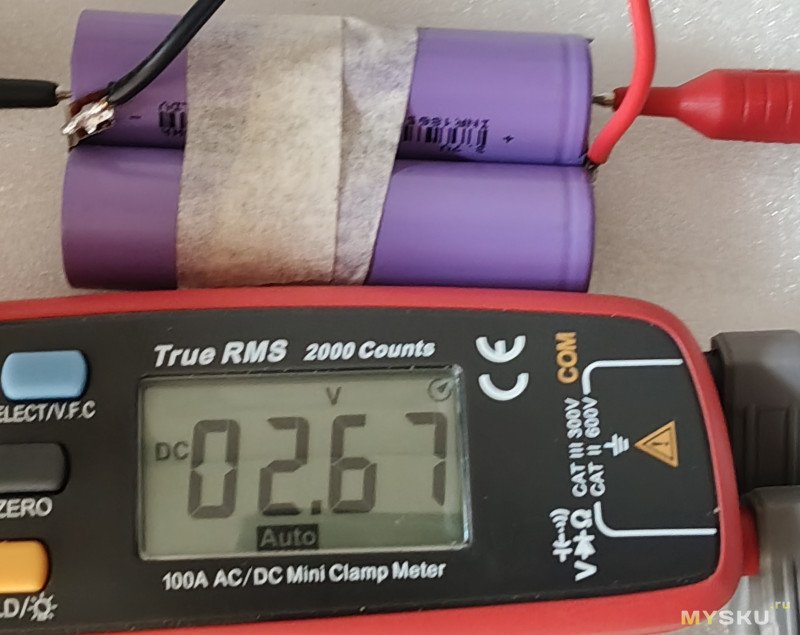

Напряжение 2.6в:

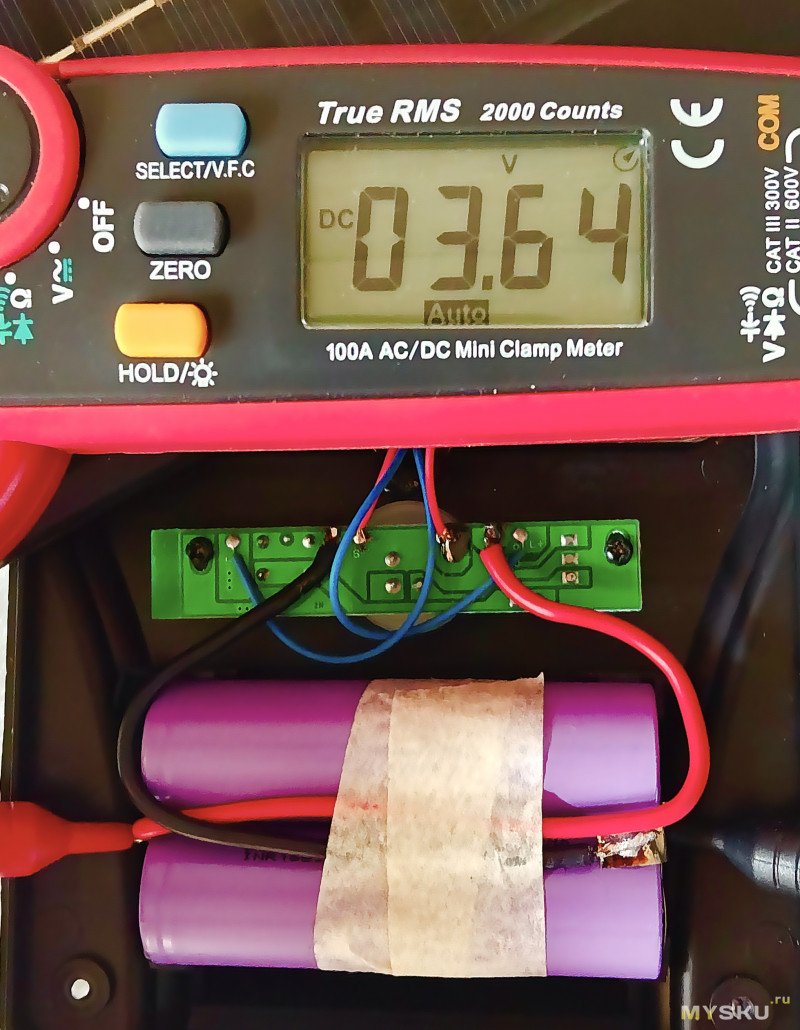

На второй день, вечером показало 3.64в:

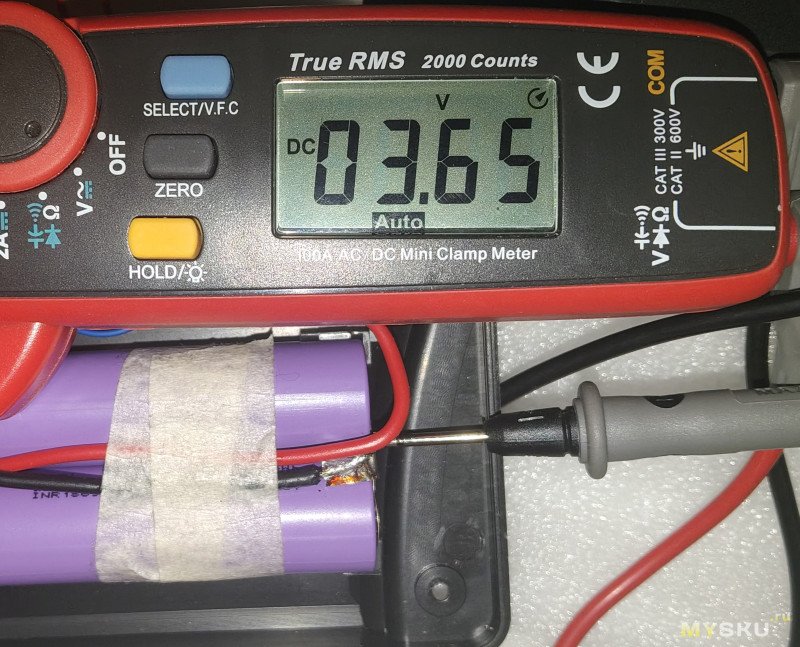

На 4-й день показало 3.65:
Поставил на разряд:После разряда (USB тестер подключался в ЗУ для «посмотреть»):Напряжение 2.6в:На второй день, вечером показало 3.64в:На 4-й день показало 3.65:
