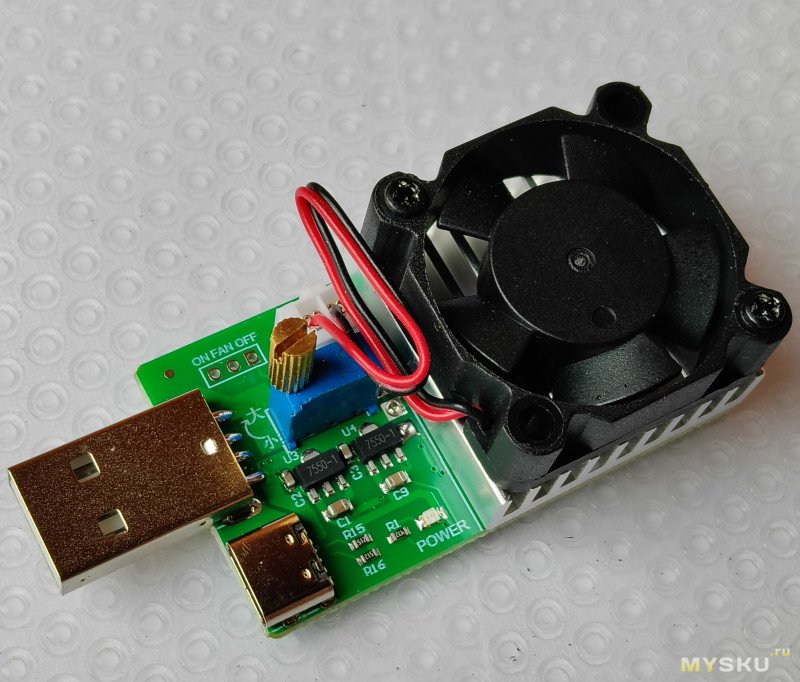

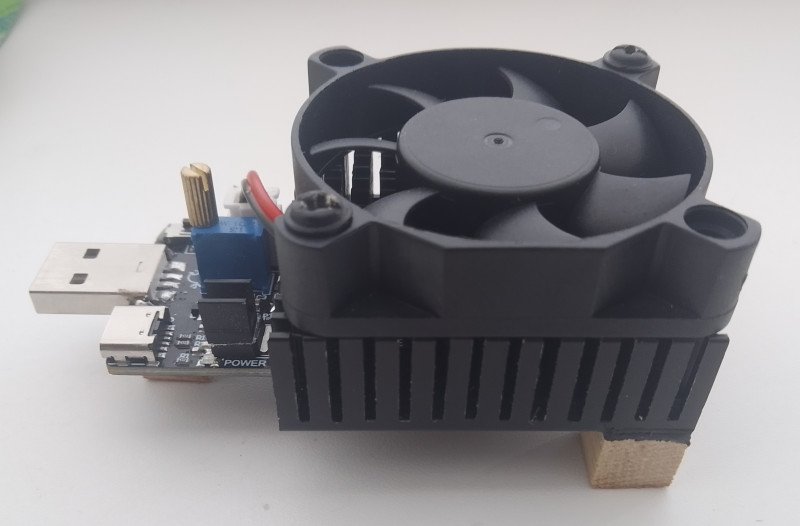

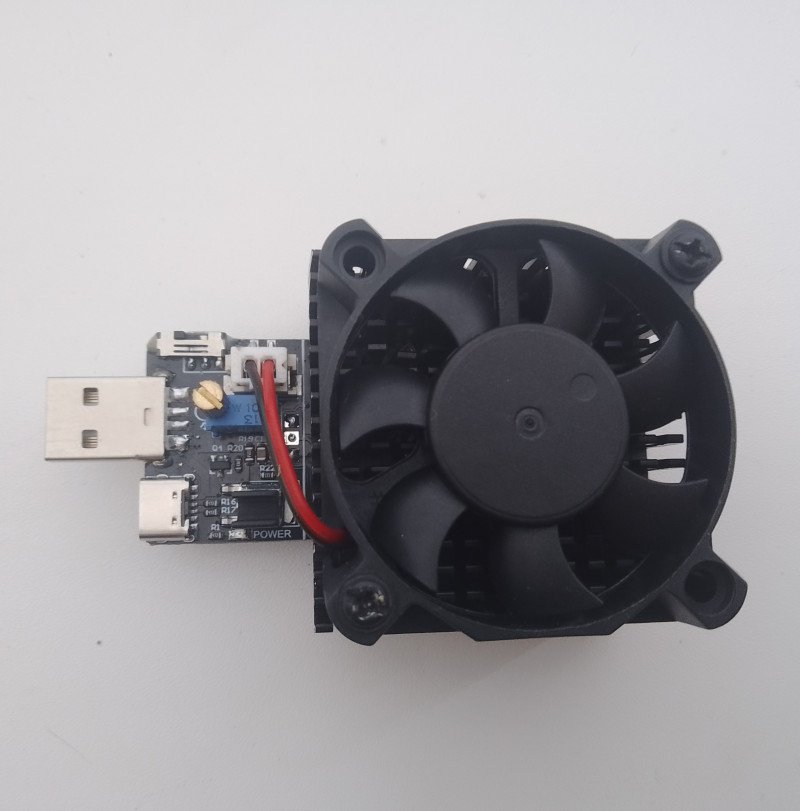

Электронная usb нагрузка LX-EL01 (USB + Type-C).
- Цена: 555 руб.
- Перейти в магазин
Впереди долгие зимние вечера, пора подготавливать домашний уголок для посидеть с умным видом, попаять что-нибудь)

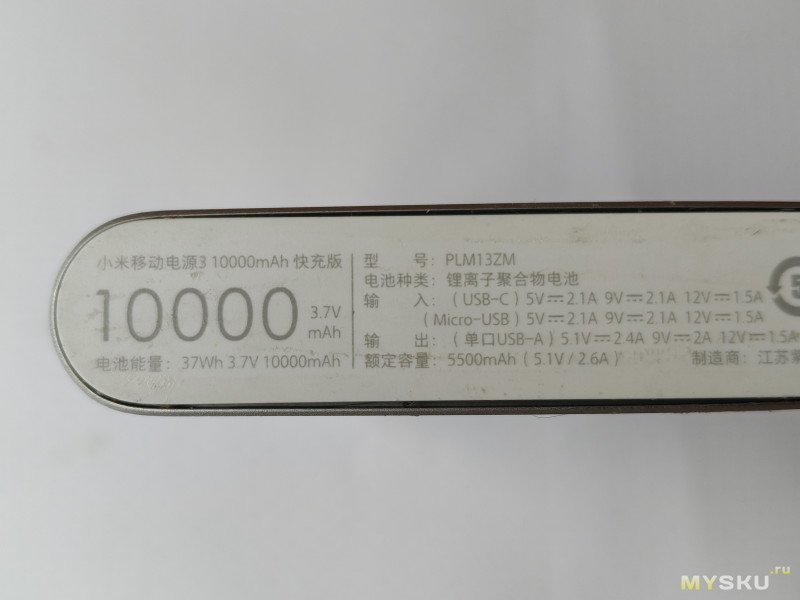

Нагрузки из резисторов хотелось проскочить и сразу взять «вещь» надолго. Для разных задач. Для начала прогнать через неё любимую банку силы Xiaomi Mi Power Bank 3 10000mAh, купленную ещё в безоблачном 2020 году (неимоверно живучая и шустрая, до сих пор «в строю»).
Обещано продавцом:
Напряжение — от 3.7 до 13в.
Ток — от 0 до 3А (22w).

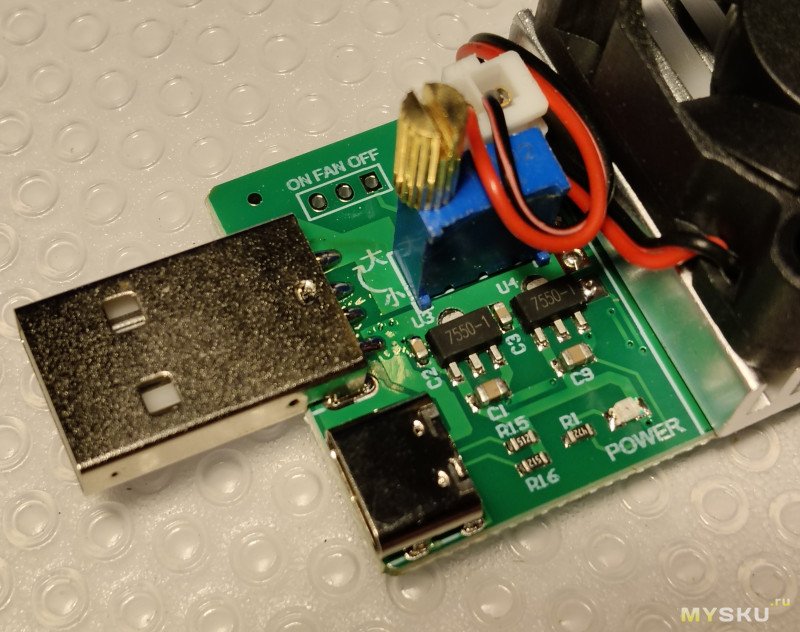

Вход Type-C — это для шнура, чтоб не на весу конструкция воткнутая в показометр и в зарядное устройство была.

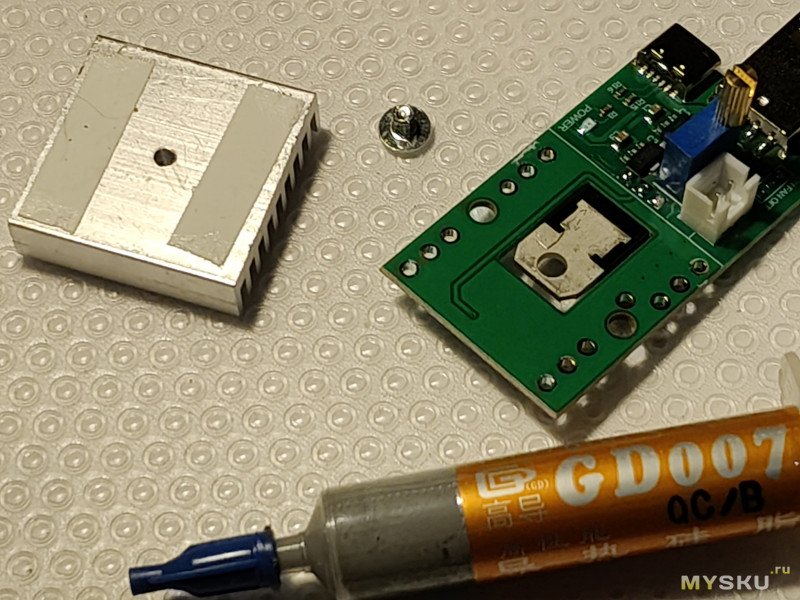

Перед работой была нанесена термопаста (вообще я радиаторы в компе «мх-4» потчую, ну тут другая пригодилась, зря покупал что ли).

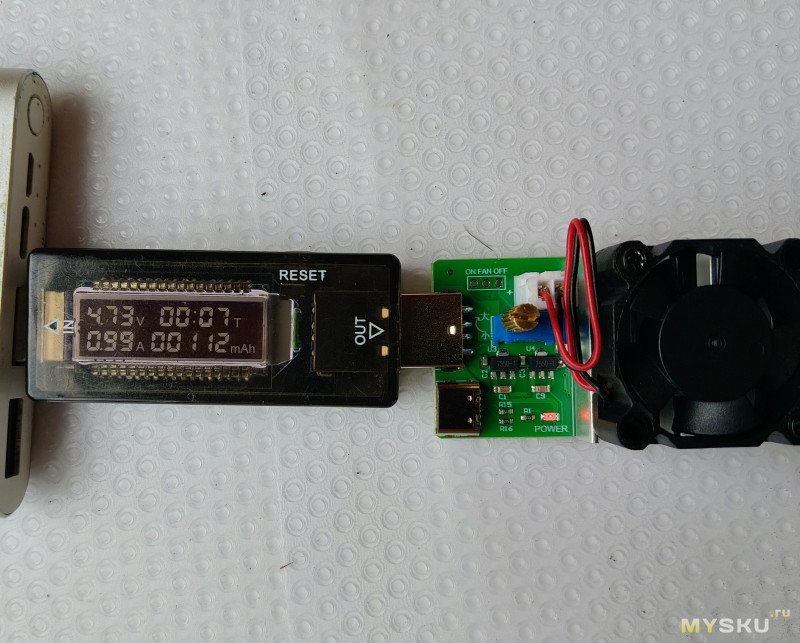

Подключено через USB тестер «KEWEISI KWS-V21» (покупал на Озон, артикул 2534936483).

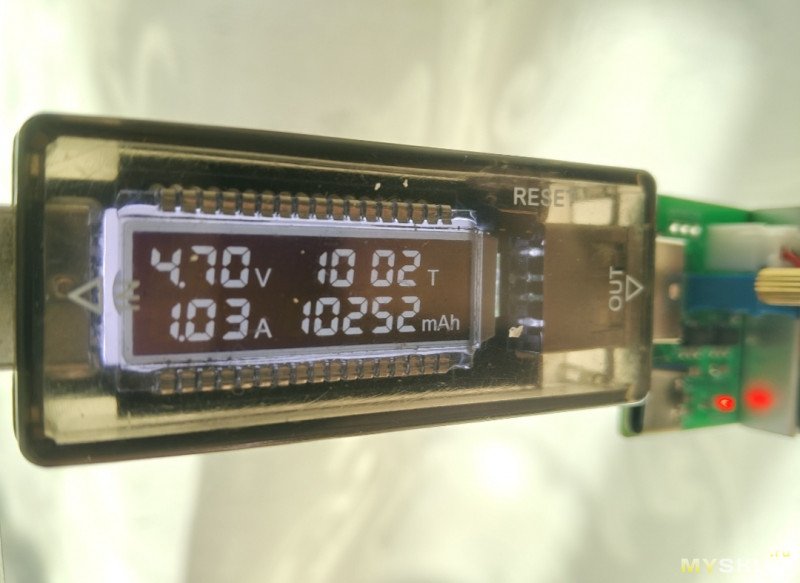

Результаты на фото, банку силы на пенсию))
Дальнейшее применение скорее всего будет включать поиск корпуса для нагрузки, с последующим встраиванием в него «вольтметра-амперметра». Покупные устройства точнее и интересней функциями, но хочется самому.
Спасибо за внимание.

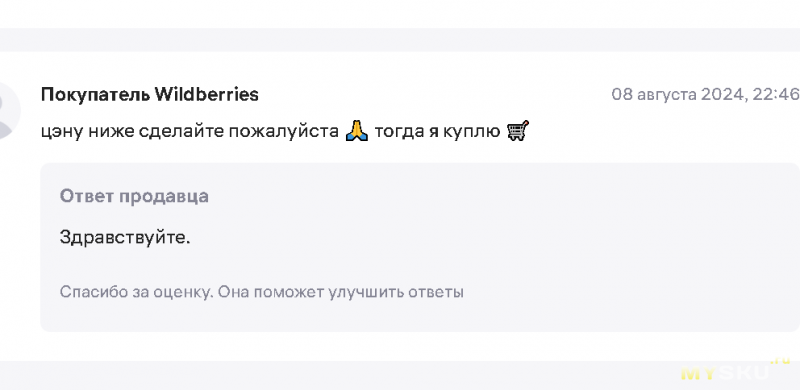

PS — Продавец тактичен, и с юмором)

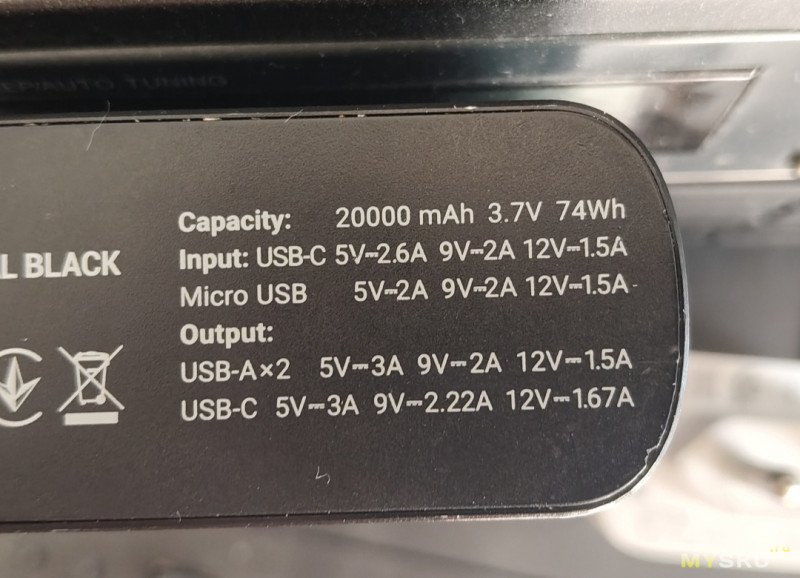

Ps2 — Банку силы на 20000 проверил, ниже фото.
Нагрузки из резисторов хотелось проскочить и сразу взять «вещь» надолго. Для разных задач. Для начала прогнать через неё любимую банку силы Xiaomi Mi Power Bank 3 10000mAh, купленную ещё в безоблачном 2020 году (неимоверно живучая и шустрая, до сих пор «в строю»).
Обещано продавцом:
Напряжение — от 3.7 до 13в.
Ток — от 0 до 3А (22w).
Вход Type-C — это для шнура, чтоб не на весу конструкция воткнутая в показометр и в зарядное устройство была.
Перед работой была нанесена термопаста (вообще я радиаторы в компе «мх-4» потчую, ну тут другая пригодилась, зря покупал что ли).
Подключено через USB тестер «KEWEISI KWS-V21» (покупал на Озон, артикул 2534936483).
Результаты на фото, банку силы на пенсию))
Дальнейшее применение скорее всего будет включать поиск корпуса для нагрузки, с последующим встраиванием в него «вольтметра-амперметра». Покупные устройства точнее и интересней функциями, но хочется самому.
Спасибо за внимание.
PS — Продавец тактичен, и с юмором)
Ps2 — Банку силы на 20000 проверил, ниже фото.
Самые обсуждаемые обзоры
| +51 |
2112
58
|

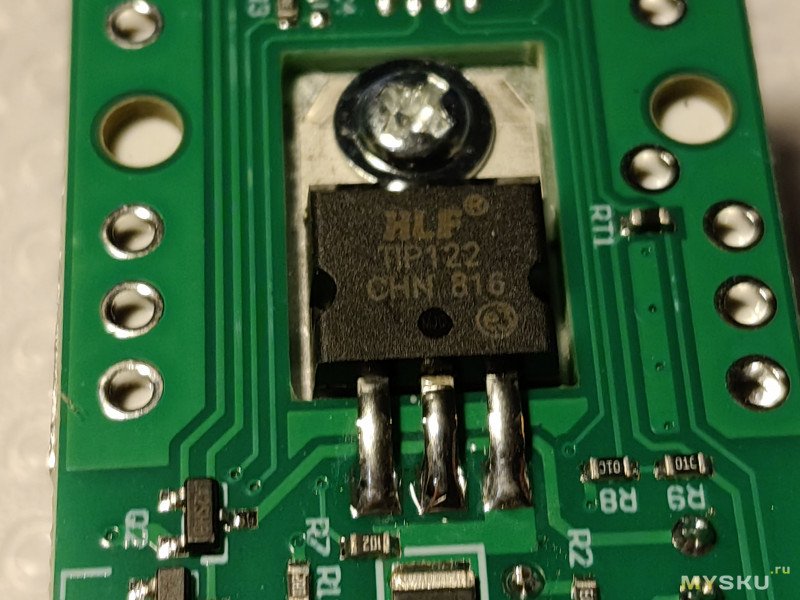

Чуть дороже, но получше LD25 на там же биполярном TIP122, или HD35 c QC2.0 QC3.0.
Резистор не предлагать, он пахнет.
Но ответ Продавца оценил.
***
На озоне почти 1:1 как на али стоит, RD HD35… интересная, но уже заказан вольтметр-амперметр, для скрестить ужа ежа)
.
раз тебе такое надо проверять то уж паяльником работать уже умеешь
пока на больничный улетел, время есть днёмЕсть горсть радиаторов от сокетов, может сколхожу потом какой-нибудь на эту платку
Возможно для чего то они и нужны. Однако если есть желание «игратся с паяльником» и далее, наверное (ИМХО) стоило бы сразу смотреть хотябы в сторону Atorch DL24. Пару недель взял за 21 бакс в минимальной комплектации обновлённую версию.
Отличная вещь. Практически не даёт наводок и позволяет корректно мерять пульсации источника питания под нагрузкой.
Ну и мощность со временем излишней точно не будет.
а вот уже ТОК к Напряжению и зависит
да и там можно в настройках задать эти ограничения
На аточах рекомендовано не выше 120W так как не транзистор а диод шотки (от переполюсовки) кипит
во1ых полевику в активном режиме — не пофиг.
во2ых прошивка, во избежание, неотключаемо ограничивает:
<36В без доп. ограничений
36..80В — максимум 60Вт
>80В — максимум 45Вт
35 ватт, семь вариантов входа плюс отдельное питание, быстрая установка тока двумя крутилками, и встроенный показограф.
На DL24 похожа, но вряд-ли она.
Потолок простого тестера ещё не освоил, и этой нагрузки за 500…

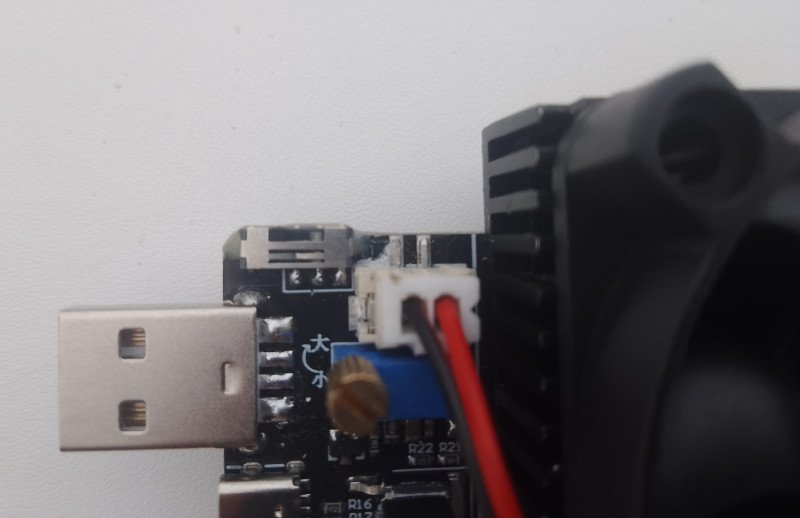

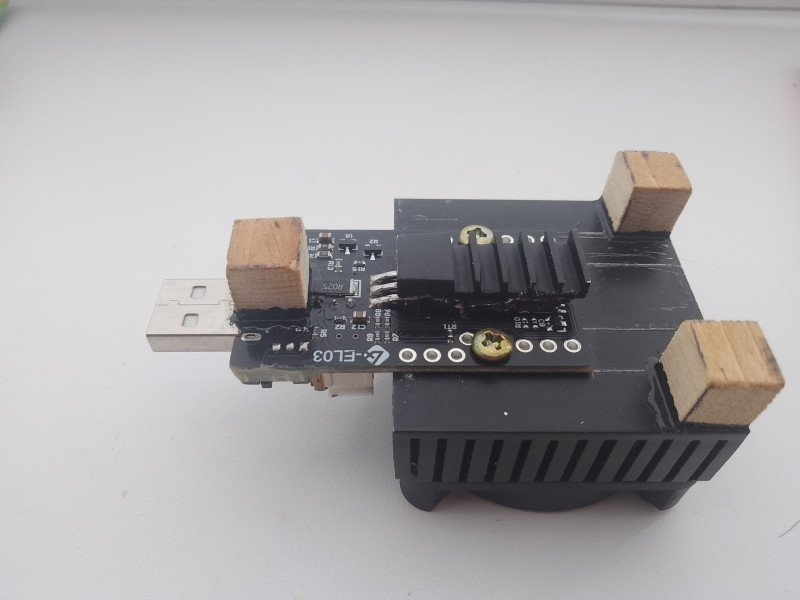

Но я её немного доработал:
1)добавил термопасту под транзистор
2) заменил родной радиатор на тот, который был под рукой 50*50*15 мм
3) вентилятор тоже поставил на 50 мм- крутится тихо, в отличие от родного)
5) припаял переключатель сверху.
а)крайнее левое положение вентилятор включается при достижении 50 градусов и выключается, как температура упадёт
б) середина — вентилятор работает постоянно
в) крайнее правое положение — вентилятор отключен постоянно
Очень удобно: если надо нагрузить, то включаю постоянную работу вентилятора, если нагрузка минимальная, то вообще отключаю вентилятор — такая площадь радиатора эффективно отводит тепло.
Если раньше родной радиатор был обжигающе горячим уже на 2А, то с моей переделкой он еле теплый )
Тоже так сделаю…
Я так понимаю контакты разомкнуты — автомат, замкнуты fan-off выключен постоянно, замкнуты fan-on включен постоянно. Т.е. Переключатель нужен on-off-on. Спасибо!
Заказал про запас, спасибо.
на фоне DL24 = 1900р и полный комплект 2500р
