Тестер аккумуляторов CellMeter 7
- Цена: 375 рублей
- Перейти в магазин
Этот простой и недорогой прибор подключается к ячейкам аккумуляторных батарей из 2-7 ячеек и умеет измерять напряжения на ячейках, показывать минимум, максимум, разбаланс, и даже немножко может балансировать аккумуляторы.

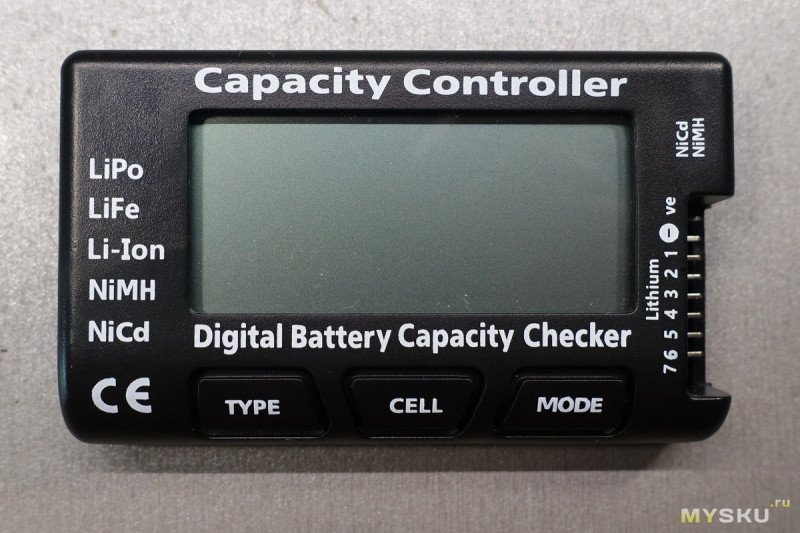

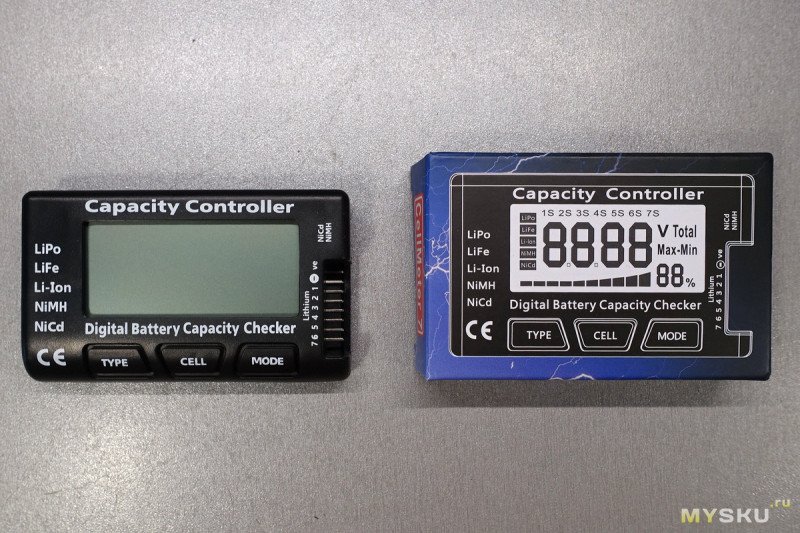

У приборчика сразу три названия: на коробке написано «CellMeter 7», на корпусе сверху «Capacity Controller», на корпусе снизу «Digital Battery Capacity Checker».
Разъёма и проводов в комплекте нет. Подходят белые и чёрные разъёмы с шагом 2.54 мм.
Сверху есть отдельный трёхконтактный разъём для никель-кадмиевых и никель-металлгидридных аккумуляторов из 4-7 элементов, но в нём задействованы лишь два верхних контакта и у этих аккумуляторов прибор может показывать лишь общее напряжение (с тем же успехом его можно измерить обычным мультиметром).
Основной восьмиконтактный разъём для литиевых аккумуляторов (подключаются все ячейки одновременно).

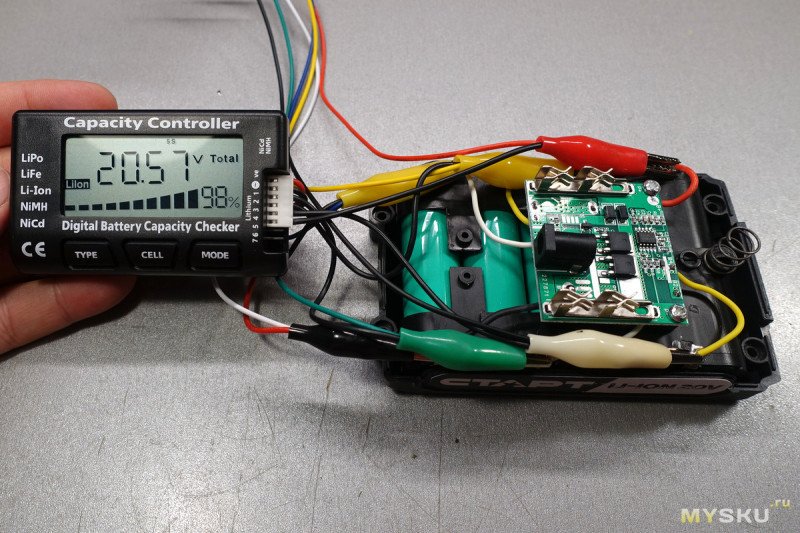

Сразу после подключения прибор показывает общее напряжение батареи.
Первой кнопкой «Type» можно выбирать тип аккумулятора, но это влияет только на отображение процента заряда и шкалы.

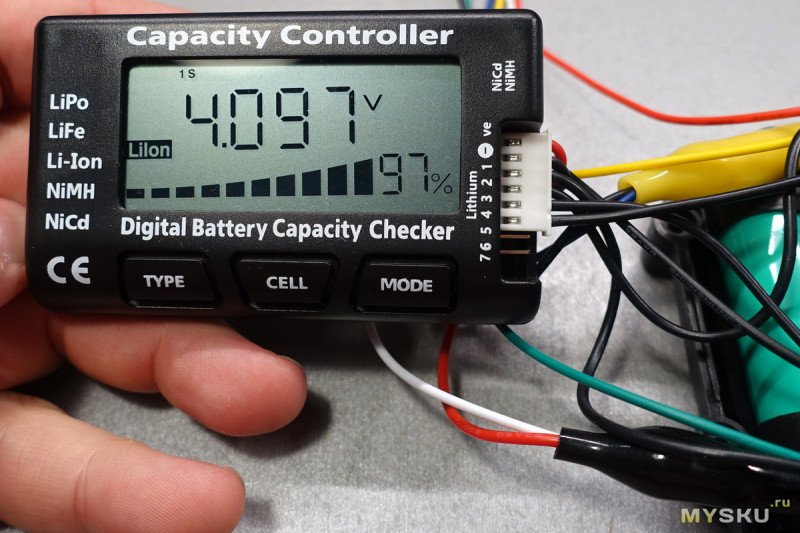

Вторая кнопка «Cell» переключает отображение напряжений на ячейках. Показывается напряжение на соответствующей ячейке, а сверху отображается номер ячейки («1S» — «7S»).
Третья кнопка «Mode» переключает отображение минимума, максимума, разбаланса, общего напряжения батареи.

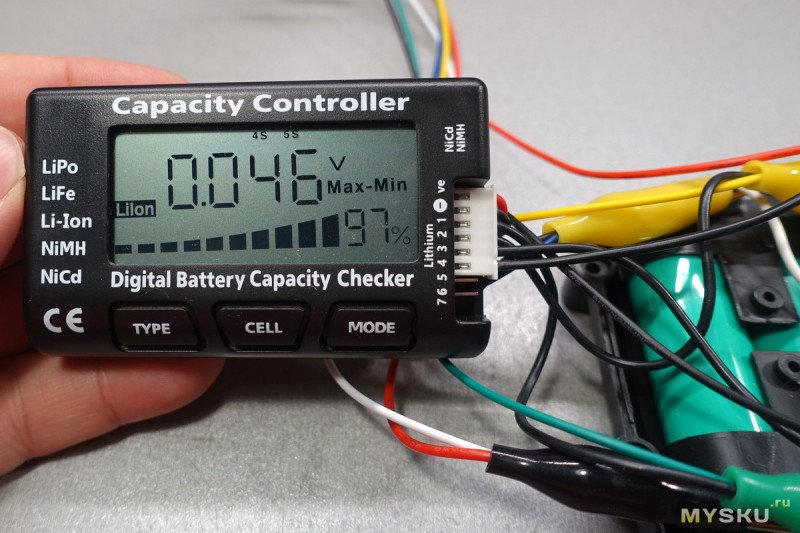

В режиме максимального отличия напряжений ячеек (разбаланса) показывается разница напряжений ячеек, сверху отображается у каких ячеек максимальное отличие.

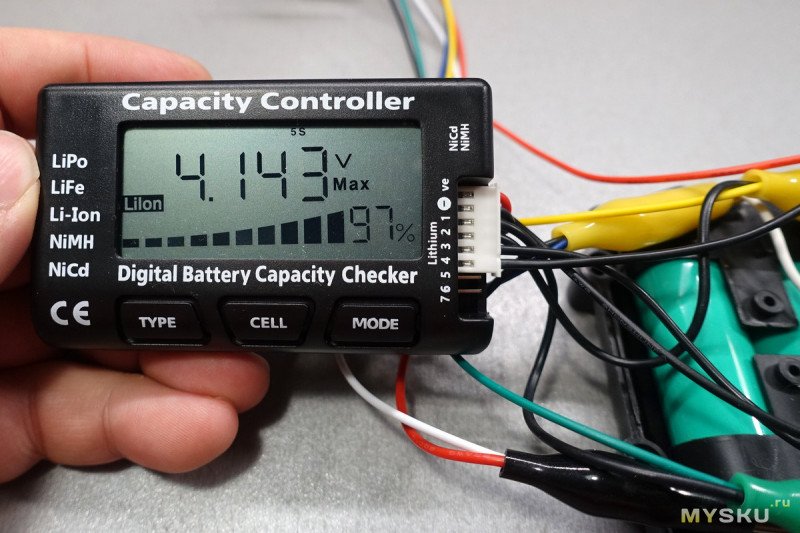

В режимах минимума и максимума показываются напряжения и номера ячеек.
Напряжения не измеряются непрерывно, измерение происходит однократно при смене режима отображения.
Долгое нажатие первой кнопки запускает балансировку. Прибор пищит и начинает последовательно по 5 секунд показывать напряжение на ячейках. Балансирует, разряжая ячейки током 10 мА, поэтому процесс очень медленный. Возможно при существенном разбалансе будет работать корректно, но я запустил его на аккумуляторе с максимальным разабалансом 0.02 В и почти за сутки получил разбаланс 0.3 В — получилась «антибалансировка» :). Для выхода из режима балансировки нужно снова долго нажать первую кнопку, сам процесс не завершается.
Я сравнил показания прибора с точным мультиметром. Погрешность измерения напряжения ячеек в большинстве случаев не превышает 0,005 В, максимальная зафиксированная погрешность измерения 0,01 В.
В завершение, как вы любите, начинка приборчика. )

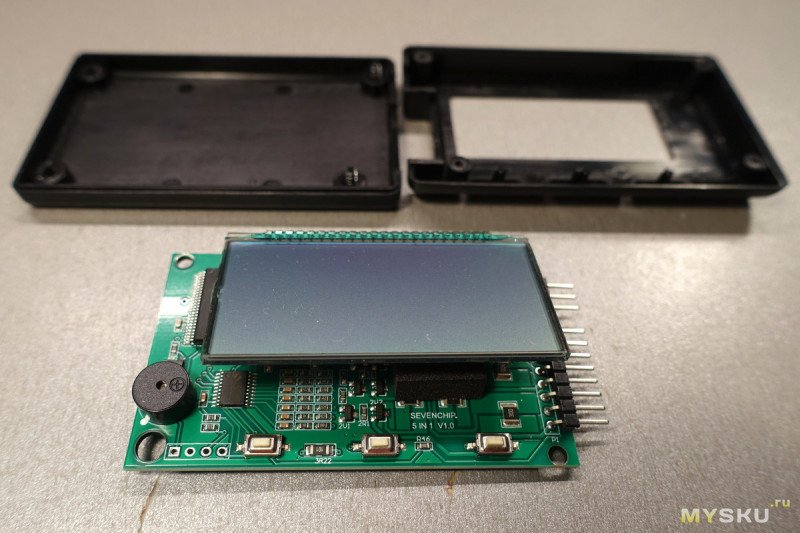

Корпус скреплён четырьмя саморезами, так что проблем с разборкой нет.
Индикатор припаян к плате.

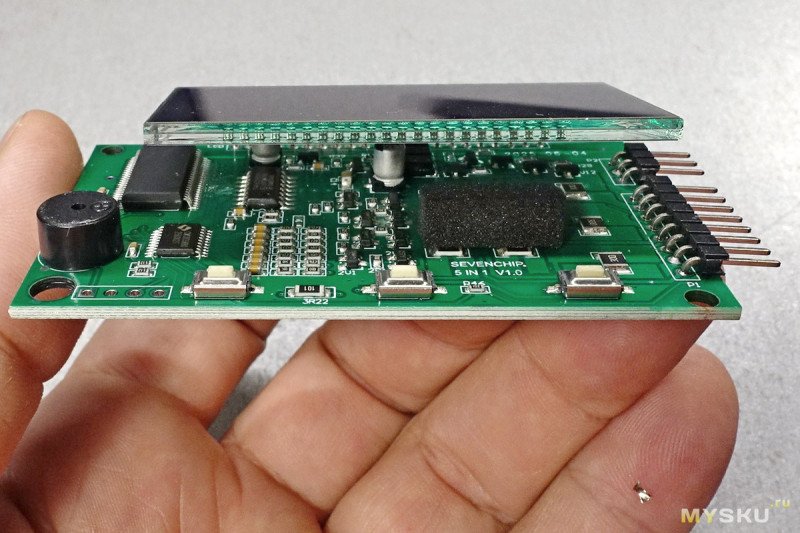

На плате три микросхемы и, в том числе, семь цепей балансировки.

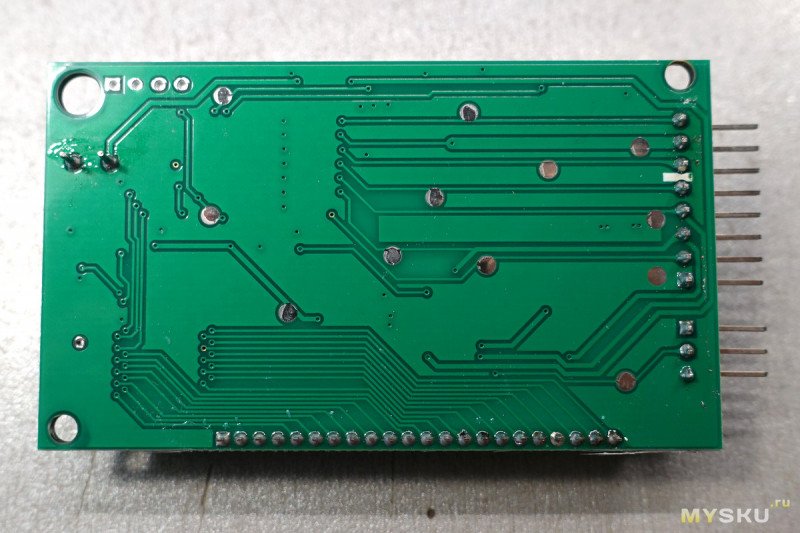

Сзади ничего интересного.

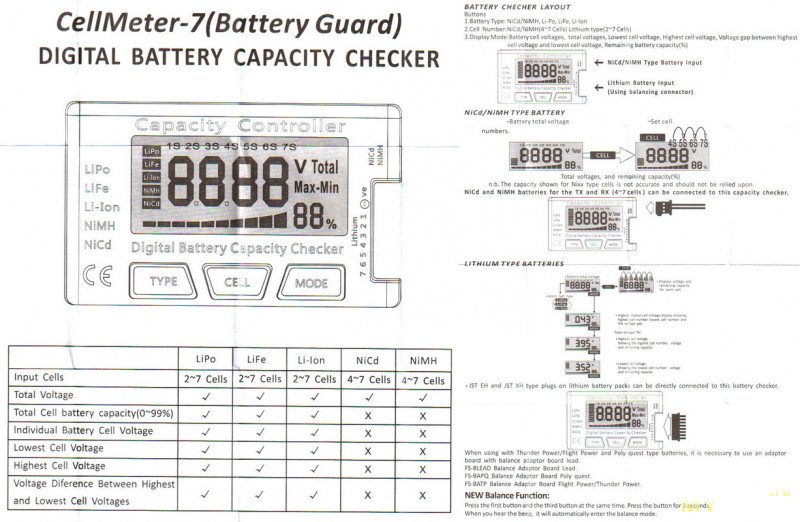

Инструкция.
Приборчик может быть полезен для быстрой проверки аккумуляторов на разбаланс, а также для контроля работы активных балансиров.
У приборчика сразу три названия: на коробке написано «CellMeter 7», на корпусе сверху «Capacity Controller», на корпусе снизу «Digital Battery Capacity Checker».
Разъёма и проводов в комплекте нет. Подходят белые и чёрные разъёмы с шагом 2.54 мм.
Сверху есть отдельный трёхконтактный разъём для никель-кадмиевых и никель-металлгидридных аккумуляторов из 4-7 элементов, но в нём задействованы лишь два верхних контакта и у этих аккумуляторов прибор может показывать лишь общее напряжение (с тем же успехом его можно измерить обычным мультиметром).
Основной восьмиконтактный разъём для литиевых аккумуляторов (подключаются все ячейки одновременно).
Сразу после подключения прибор показывает общее напряжение батареи.
Первой кнопкой «Type» можно выбирать тип аккумулятора, но это влияет только на отображение процента заряда и шкалы.
Вторая кнопка «Cell» переключает отображение напряжений на ячейках. Показывается напряжение на соответствующей ячейке, а сверху отображается номер ячейки («1S» — «7S»).
Третья кнопка «Mode» переключает отображение минимума, максимума, разбаланса, общего напряжения батареи.
В режиме максимального отличия напряжений ячеек (разбаланса) показывается разница напряжений ячеек, сверху отображается у каких ячеек максимальное отличие.
В режимах минимума и максимума показываются напряжения и номера ячеек.
Напряжения не измеряются непрерывно, измерение происходит однократно при смене режима отображения.
Долгое нажатие первой кнопки запускает балансировку. Прибор пищит и начинает последовательно по 5 секунд показывать напряжение на ячейках. Балансирует, разряжая ячейки током 10 мА, поэтому процесс очень медленный. Возможно при существенном разбалансе будет работать корректно, но я запустил его на аккумуляторе с максимальным разабалансом 0.02 В и почти за сутки получил разбаланс 0.3 В — получилась «антибалансировка» :). Для выхода из режима балансировки нужно снова долго нажать первую кнопку, сам процесс не завершается.
Я сравнил показания прибора с точным мультиметром. Погрешность измерения напряжения ячеек в большинстве случаев не превышает 0,005 В, максимальная зафиксированная погрешность измерения 0,01 В.
В завершение, как вы любите, начинка приборчика. )
Корпус скреплён четырьмя саморезами, так что проблем с разборкой нет.
Индикатор припаян к плате.
На плате три микросхемы и, в том числе, семь цепей балансировки.
Сзади ничего интересного.
Инструкция.
Приборчик может быть полезен для быстрой проверки аккумуляторов на разбаланс, а также для контроля работы активных балансиров.
Самые обсуждаемые обзоры
| +24 |
1172
45
|
| +12 |
961
28
|
здоровые резисторы 30 Омные, так что ток должен быть выше 100мА. если конечно они прдключены непрерывно. только должен ли он вообще работать без превышения максимального напряжения?
В общем полезный прибор. Прикопаться можно только к неприятному громкому сигналу. В своем отключил пищалку и ни разу не вспомнил о ней.
Есть один недостаток — в сильный мороз пока салон авто не прогреется писка не слышно, изолента дубеет. Но для «домашнего» тестера это не страшно.
Полезность CellMeter особенно проявляется в симбиозе с внешним активным емкостным балансиром, когда в любой точке заряженности можно по-быстрому отбалансировать сборку, и продолжить наблюдение или тестирование.
Поначалу тоже налеплял на пищалку кусочек пластелина ), но быстро понял, что столько пластелина, чтобы заглушить ее звук, у меня нет )
Для зарядок и электронных нагрузок это да, очень желаемая и важная функция, если они не на автомате отключаются вовремя.
П.С. Плохо, что в комплекте нет разъёмов.
Конкретно этот измеряет только в момент смены режима.
Имхо, бесполезный прибор — если уж я открыл батарею, замерить ячейки я могу и мультиметром. Была бы интересной функция балансировки, но судя по вашим выводам, она не работает корректно и делает только хуже (с большим разбросом лучше не будет, это очевидно, ведь он со временем должен стать маленьким).
Балансир в этом тестере не так прост, как пассивный в конце зарядки. Подозреваю, что он работает по программным алгоритмам, и 30 мВ для него – сакральная постоянная.
Если кому такой балансировки достаточно, можно пользоваться.
тут скорее чтобы понять есть ли расбалансировка
если есть то уже можно привлекать более «тяжелые» и дорогие приборы
А «внутреннее сопротивление» — это вообще сферический конь в вакууме, придуманный народными мыслителями с кафедр электротехники. Его измерить вообще нельзя, ибо оно зависит от нагрузки, т.е. не является константой в законе Георга нашего Симона Ома.
«Блажен, кто верует, тепло ему на свете!» © А.С. Грибоедов «Горе от ума», д. 1, явл. 7, слова Чацкого.
Да и пофиг, главное, что это конкретная характеристика, позволяющая оценить качество акка (особенно в одной группе, но разных производителей и времени изготовления и эксплуатации, напр. 12В-9А/ч). Может ли акк дать необходимый ток и насколько при этом просаживается на нём напряжение или пора ему в мусорку. Это абсолютно практическая характеристика. Необходимая для тестирования акков.
а потом оказывается, что элементы с идентичной этой «конкретной характеристикой» почему-то просаживаются под нагрузкой заметно по-разному.
На работе использую для первичной отбраковки акков для УПСов — SKAT-T-AUTO
bast.ru/products/skat-t-auto

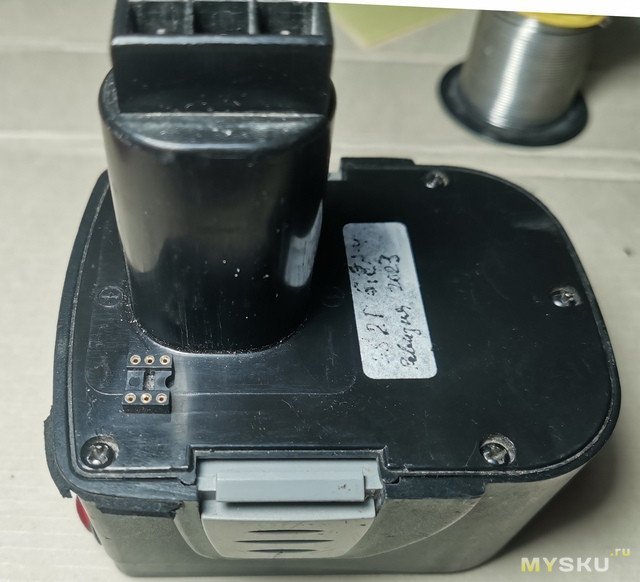

пассивный балансир на каких-нить HY2212 собранный из исправных элементов не может это делать «хорошо» или «плохо».

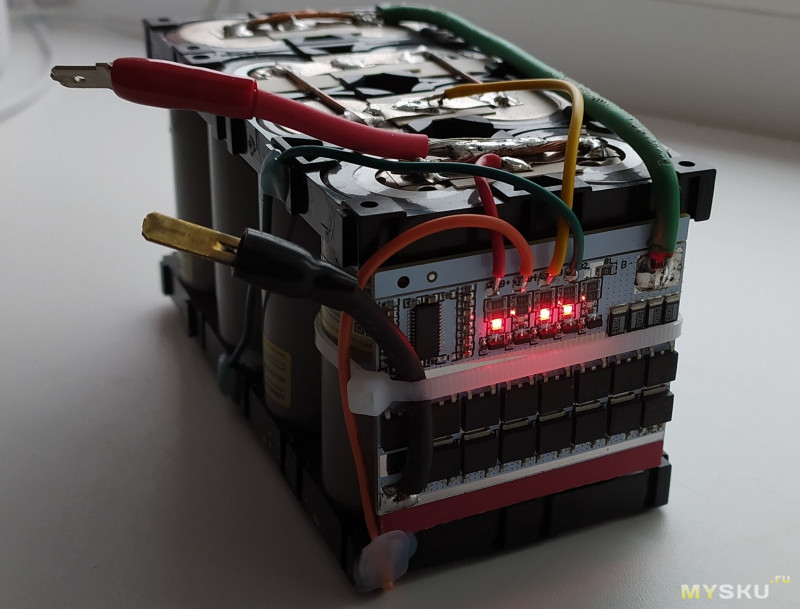

правда ниже сборка очень похожая на 4s железофосфатных, а те платки вроде только для 4.2В лития встречаются.
bast.ru/products/skat-t-auto
Наиболее важным представляется значение внутреннего сопротивления, отображаемое прибором. Интересно было бы сравнить с тем, что показывают миллиомметры, основанные на AC и DC методах. Тот, который имеет более близкие показания, по-моему, был бы хорошим заменителем дорогого SKAT-T-AUTO. Ну и контрольный измеритель емкости в придачу — это важно, но долго.
А Скату по поводу ёмкости я и не верю — брешет в 2 раза в большую сторону на новых акках )))
Главный показатель для меня — это именно внутреннее сопротивление. Для быстрой отбраковки — самое то…
С некоторых пор поступаю гуманнее для клиента, хех...)))

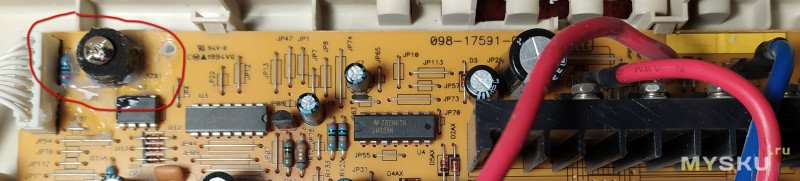

Пример. Приходит 1000ник с двумя 9а\ч акками. Не работает заряд и акки усаженны до 10В. Ремонтирую аппарат и заряжаю акк до 12,5....13В на ЛБП. Проверяю Скатом — если сопротивление меньше 50 милиОм, то дозаряжаю второй акк и ставлю в бесперебойник на заряд. Делаю цикл работы УПСа от батарей на 400Вт до отключения и снова заряд на сутки. Иногда ещё цикл.
Есть ToolkitRC MC8. По мне так сильно специфично для моделистов и дороже.
Али
Озон
Свой Cellmeter-7 брал год назад. Он безпрблемный.

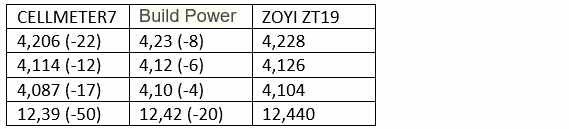

CELLMETER7 по абсолютной величине показал явно наихудший результат, но при оценке работы балансира, на нем динамика процесса наблюдается непрерывно, хотя возможно такая оперативность и избыточна. Надо будет поплотнее поработать с Build Power 3 in 1, может я им напрасно пренебрегаю.
