Мультиметр ANENG SZ08 - нестандартный корпус и большой экран.
- Цена: 680 руб.
- Перейти в магазин
Тонкий, с селектором, большим экраном, режимом проверок батареек, бесконтактным датчиком напряжения и отличными щупами в комплекте.

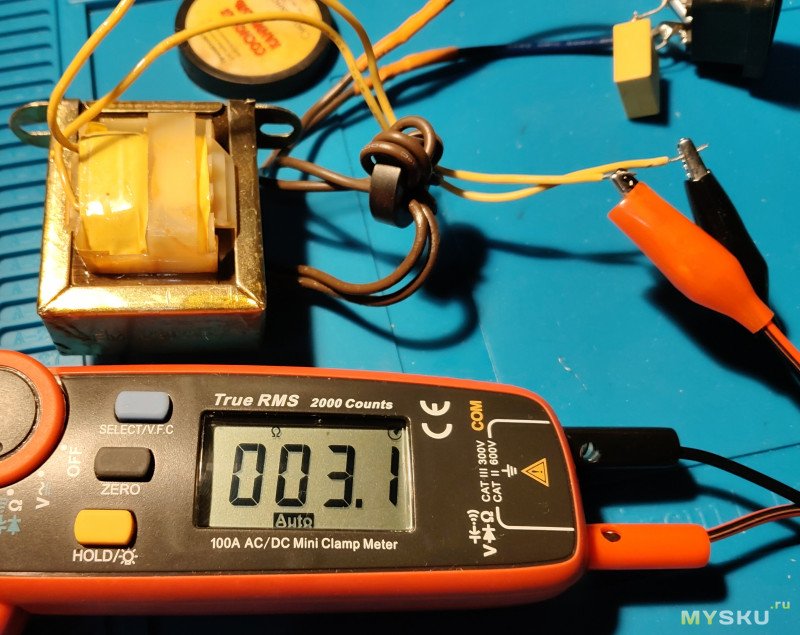

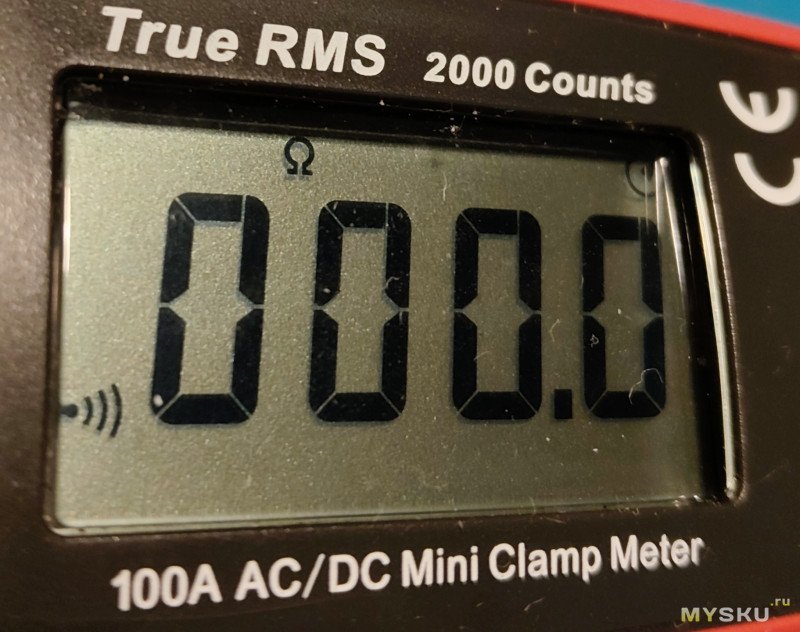

Иногда неудобно с клещами ut210е, поискал в пару к ним модель. Главное — с большим экраном (это в 1-ую очередь интересовало, он у ANENG SZ08 — 6 х 3,5 см). И небольшой ценой, ибо я не профи ремонтник, так… Для удовольствия — что может быть круче собранной платы, да которая ещё и работает;)
Не последнюю роль при выборе (кроме больших цифр) сыграли:
✔️ Функция проверки батареек.
✔️ NCV — бесконтактное определение наличия переменного напряжения (Non-Contact Voltage).
✔️ Проверка частоты.
✔️ —//— диодов, транзисторов, конденсаторов.
✔️ Ручной селектор режимов.
✔️ Питание — 2 батарейки ААА.

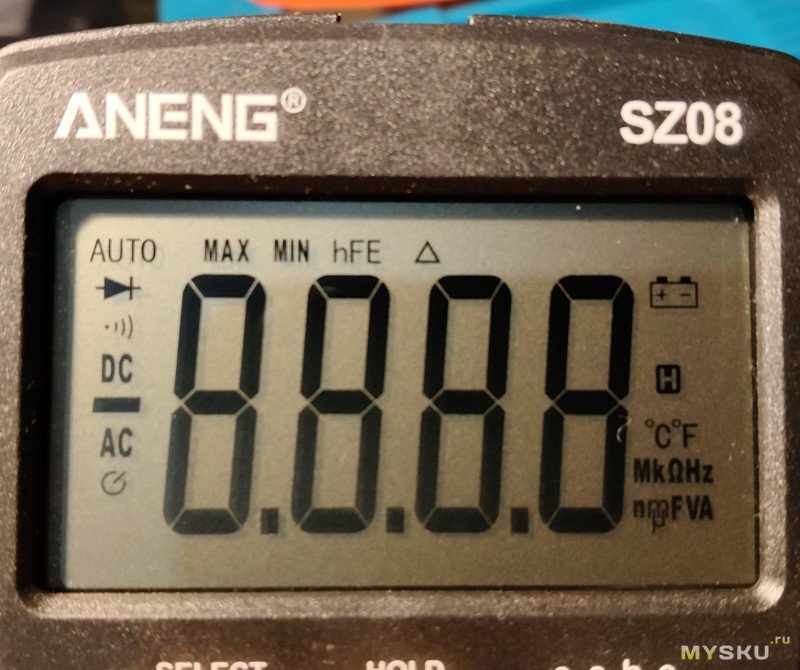

Первое включение, экран:
В целом если не считать непонятки с измерением переменного тока, покупкой доволен — чаще всего требуется проверить постоянное напряжение небольших величин и прозвонка, для этих целей прибор подошёл.
Выводы:
Качество пластика и схемотехника платы у ANENG SZ08 не праздник. Если для опыта, или любопытства, пойдёт, и то, только из-за экрана и/или «корпуса». Имхо, для именно домашних дел «по настроению» лучше что-то другое, вспоминается определение «дорогой инструмент отличается от дешёвого комфортом в работе (и ресурсом конечно)».
Спасибо за внимание.
PS — Ссылка на инструкцию, на русском языке.
PS2 — В маркетинговых делах Аненгу пятерочка — оцените рендеринг на странице товара, ни дать, ни взять лакшери прибор за невесомые деньги...xDD
PS3 — АвтоВЫКЛ есть, через 15 минут три громких сигнала, на 16 минуту отключается.

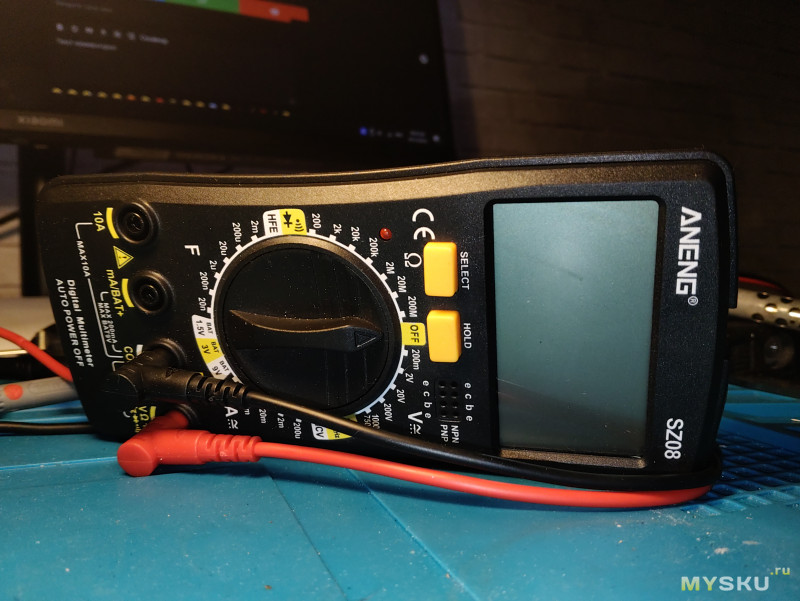

PS3 — Вид сбоку:
Иногда неудобно с клещами ut210е, поискал в пару к ним модель. Главное — с большим экраном (это в 1-ую очередь интересовало, он у ANENG SZ08 — 6 х 3,5 см). И небольшой ценой, ибо я не профи ремонтник, так… Для удовольствия — что может быть круче собранной платы, да которая ещё и работает;)
Не последнюю роль при выборе (кроме больших цифр) сыграли:
✔️ Функция проверки батареек.
✔️ NCV — бесконтактное определение наличия переменного напряжения (Non-Contact Voltage).
✔️ Проверка частоты.
✔️ —//— диодов, транзисторов, конденсаторов.
✔️ Ручной селектор режимов.
✔️ Питание — 2 батарейки ААА.

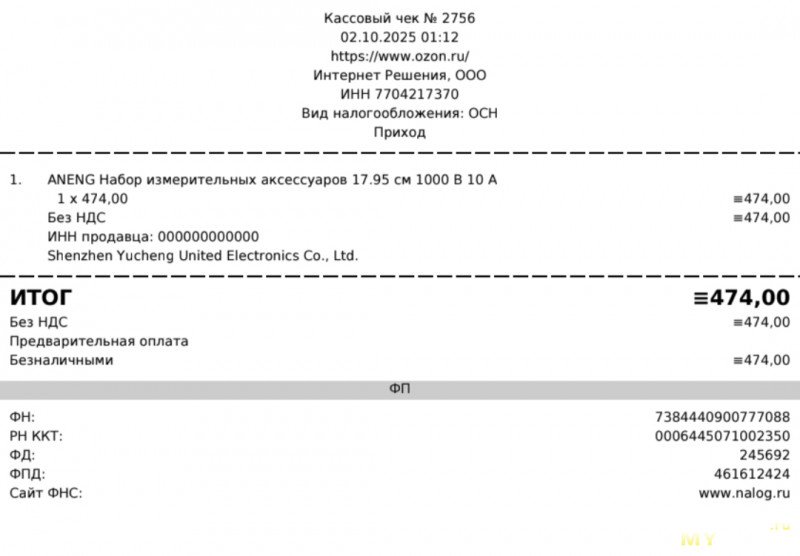

Чек покупки (цену в заголовке указал актуальную на день публикации, месяц назад было дешевле)

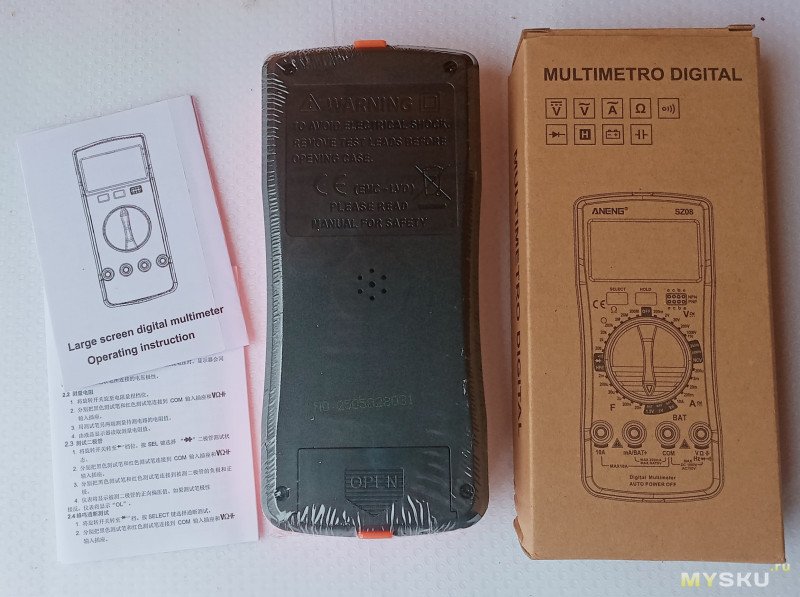

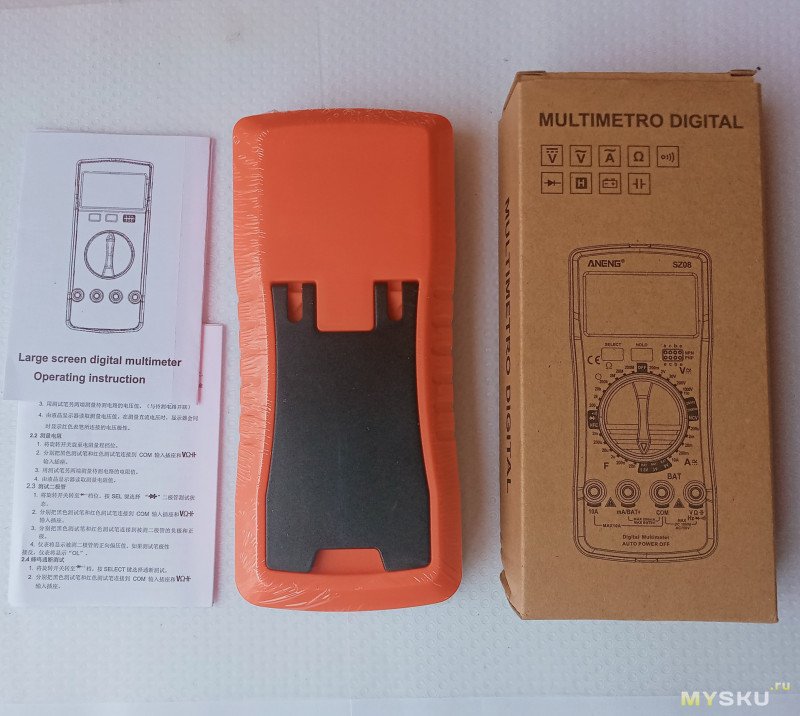

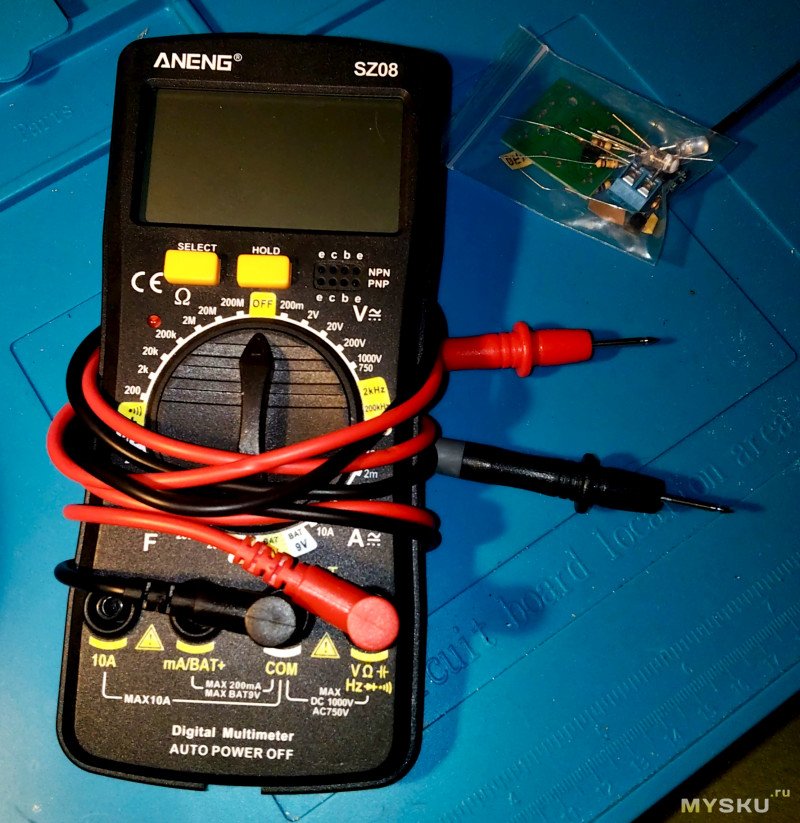

Распаковка
Запаяно в плёнку, 2 инструкции (английский, китайский), коробка…

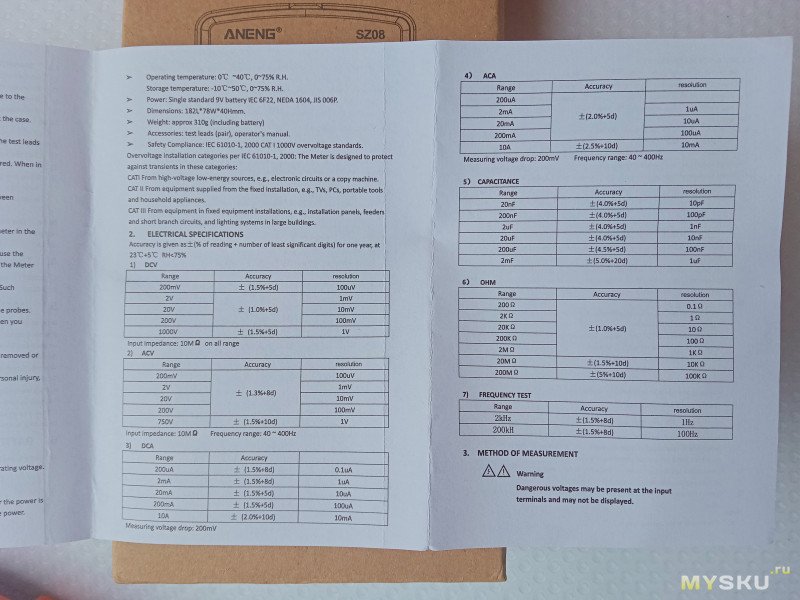

Инструкция

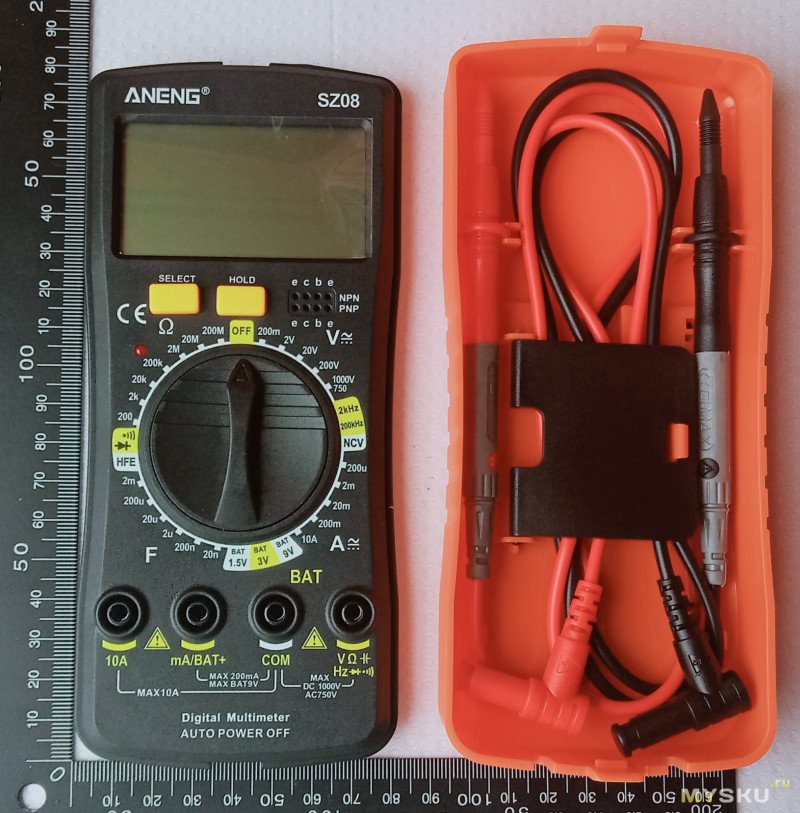

Конструктив
Первое впечатление — а где оранжевый то? Морковный вижу. Оранжевый нет.

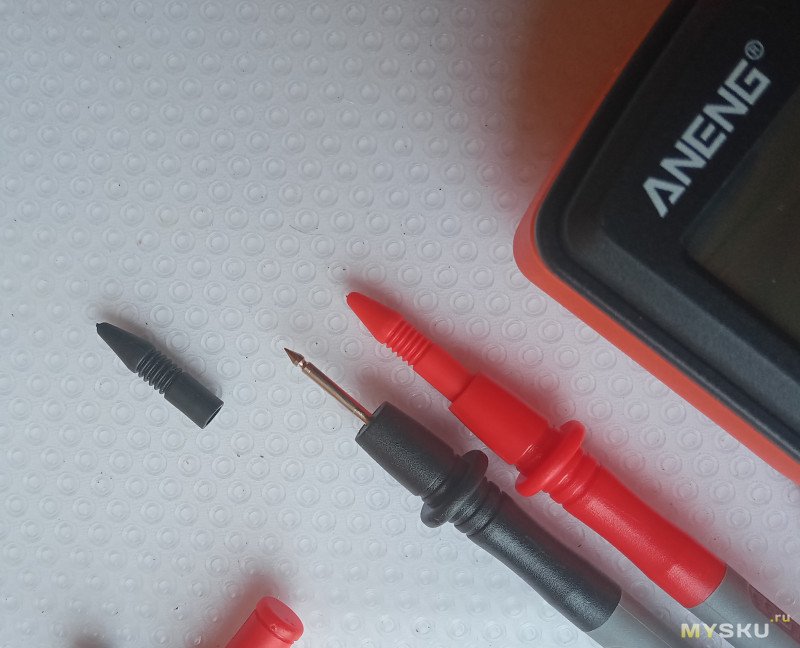

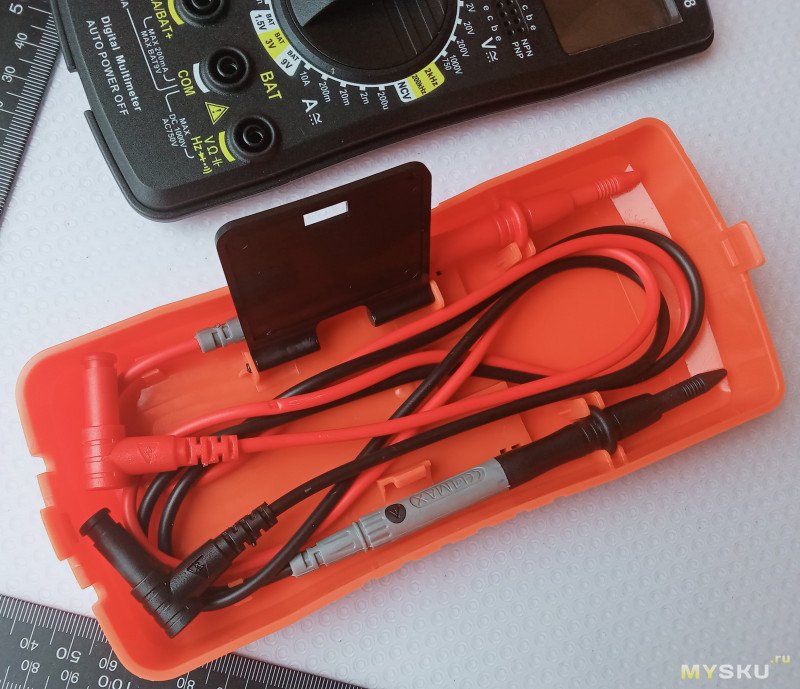

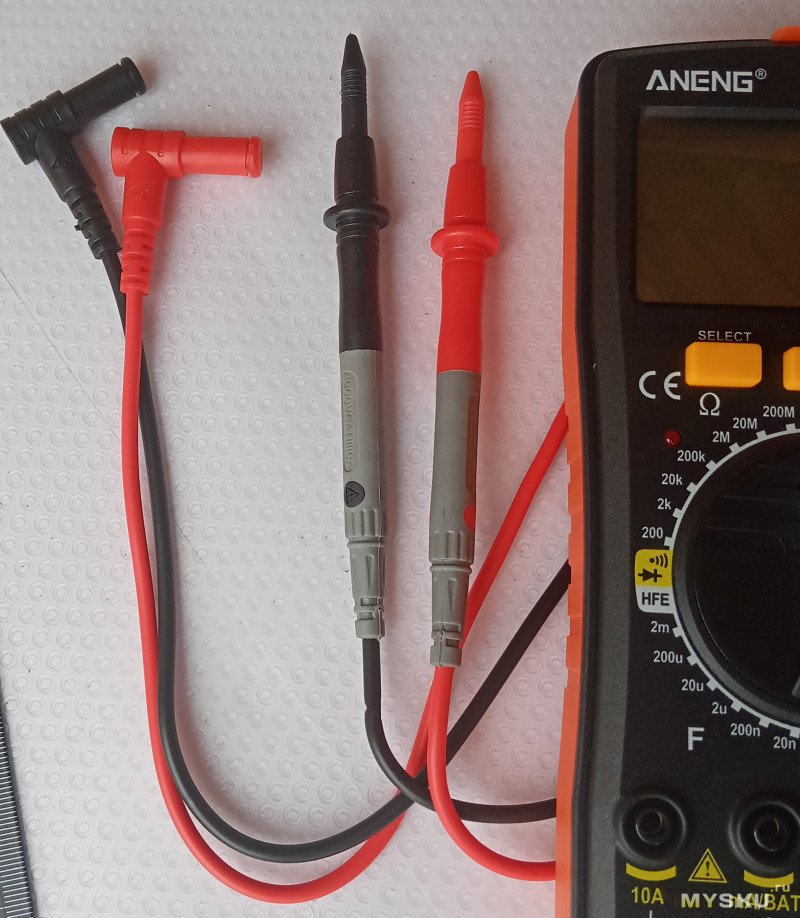

Щупы — понравились. Серая часть — резина, и наконечники. Очень хороши. У ut210е при покупке были хуже помню (сейчас «не родные» там):
Провода довольно мягкие, фотографировал на балконе, а уже не лето — не задубели:
По впечатлениям, щупы лучше прибора сделаны оказались)) Комфортные.

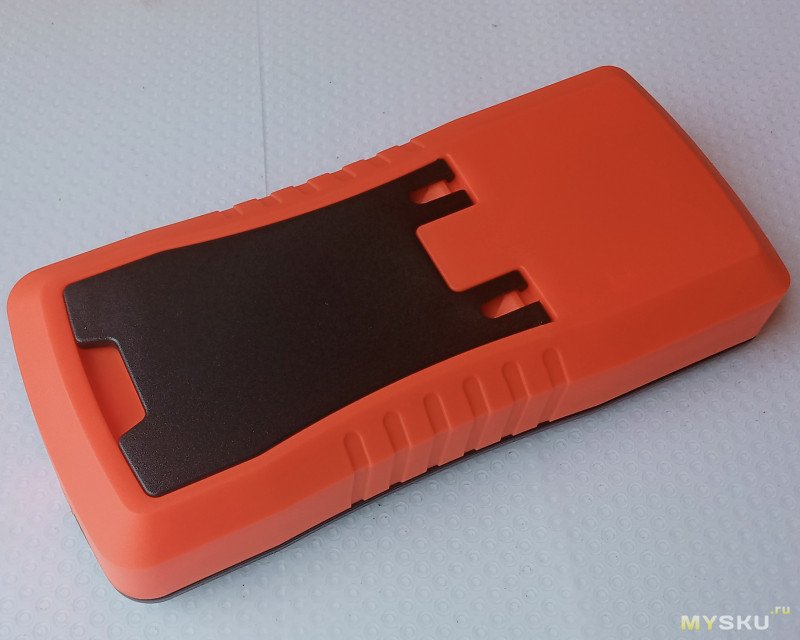

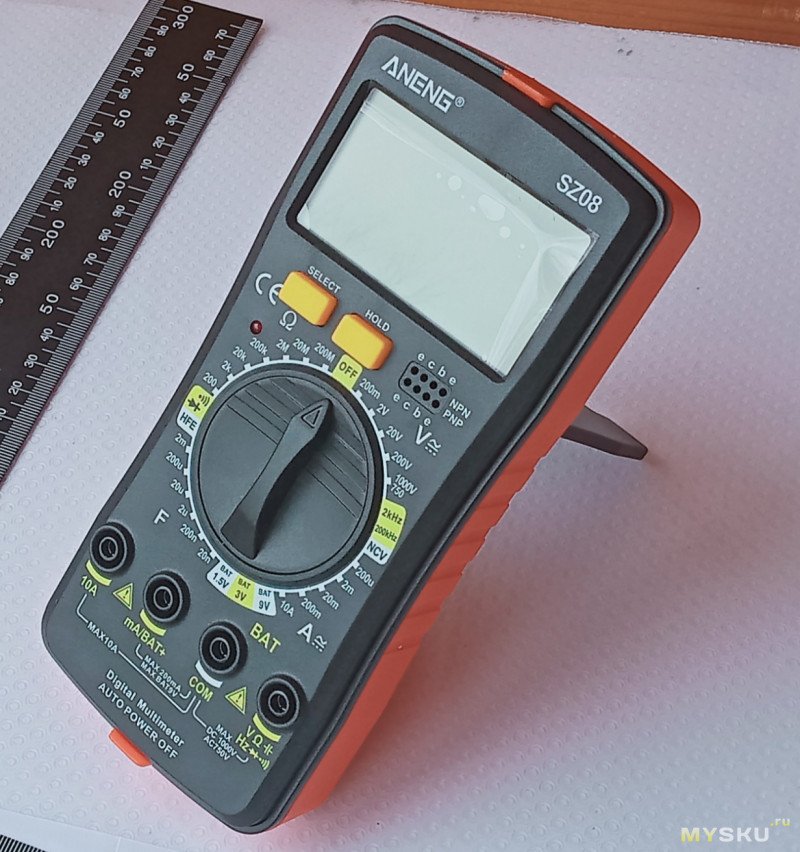

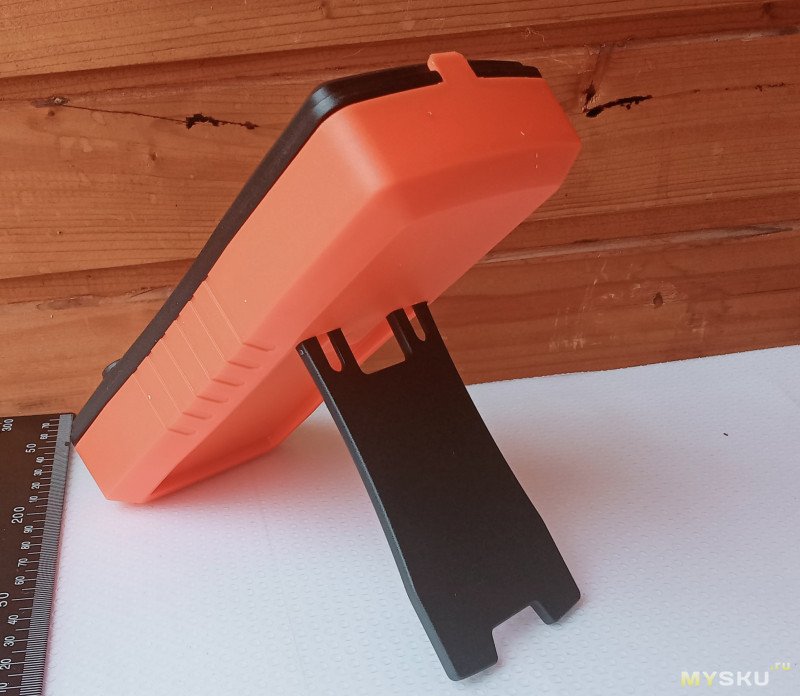

Подставка — главное не шатается, и то хорошо:
Насчет идеи с внутренним пространством под щупы спорно, сколько себя помню — закрутил провода щупов вокруг прибора и на полку положил…

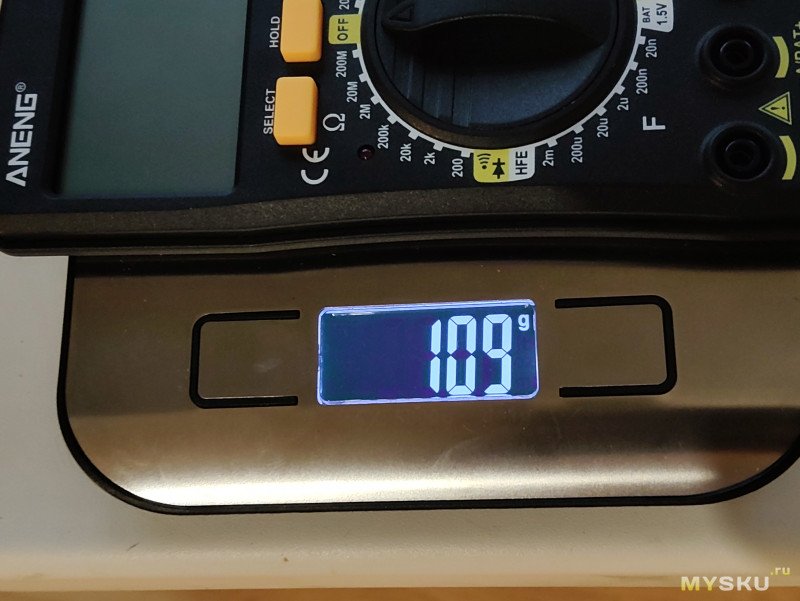

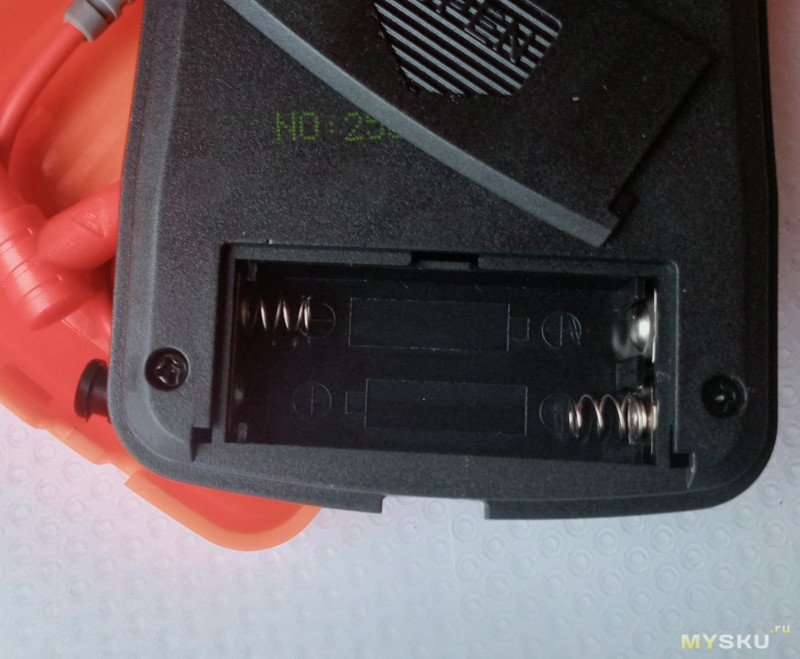

Без батареек:

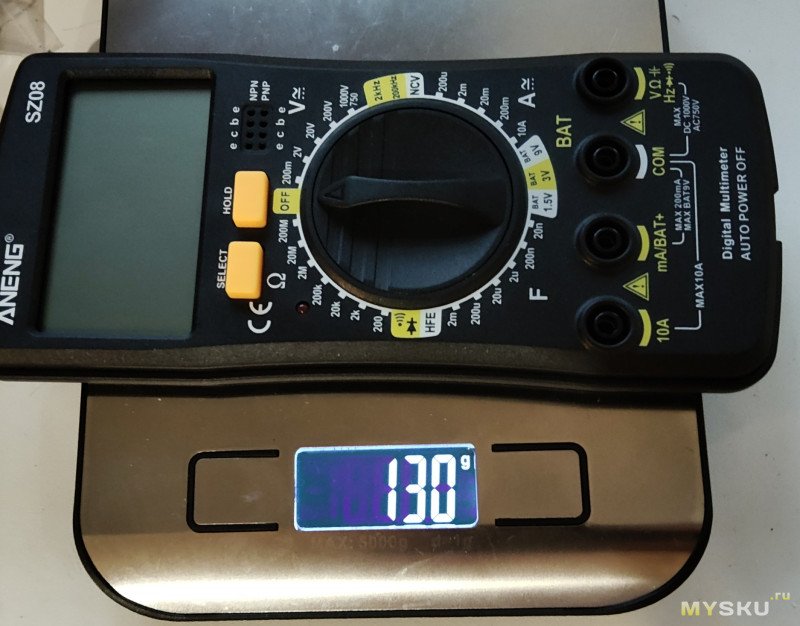

С батарейками:

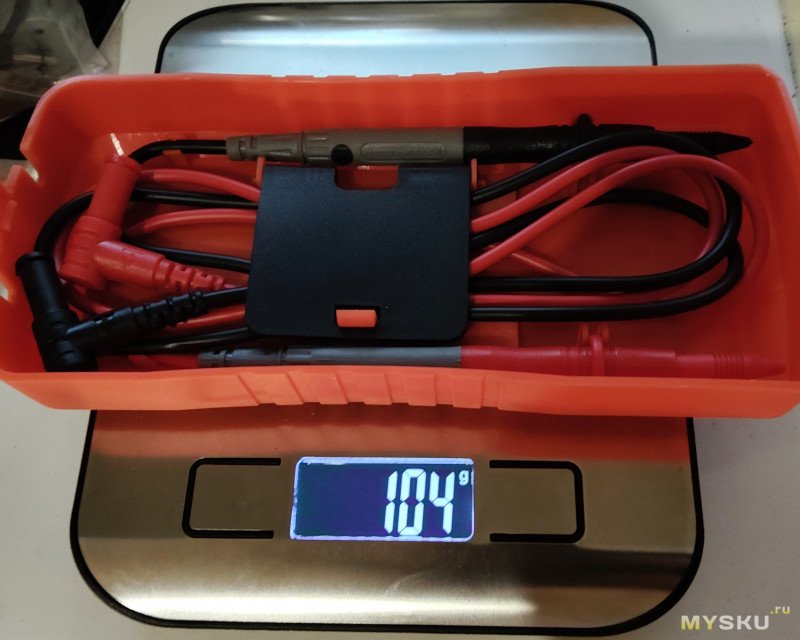

Вес отсека с щупами:
Щупы — понравились. Серая часть — резина, и наконечники. Очень хороши. У ut210е при покупке были хуже помню (сейчас «не родные» там):Провода довольно мягкие, фотографировал на балконе, а уже не лето — не задубели:
По впечатлениям, щупы лучше прибора сделаны оказались)) Комфортные.
Подставка — главное не шатается, и то хорошо:
Насчет идеи с внутренним пространством под щупы спорно, сколько себя помню — закрутил провода щупов вокруг прибора и на полку положил…
Без батареек:
С батарейками:
Вес отсека с щупами:

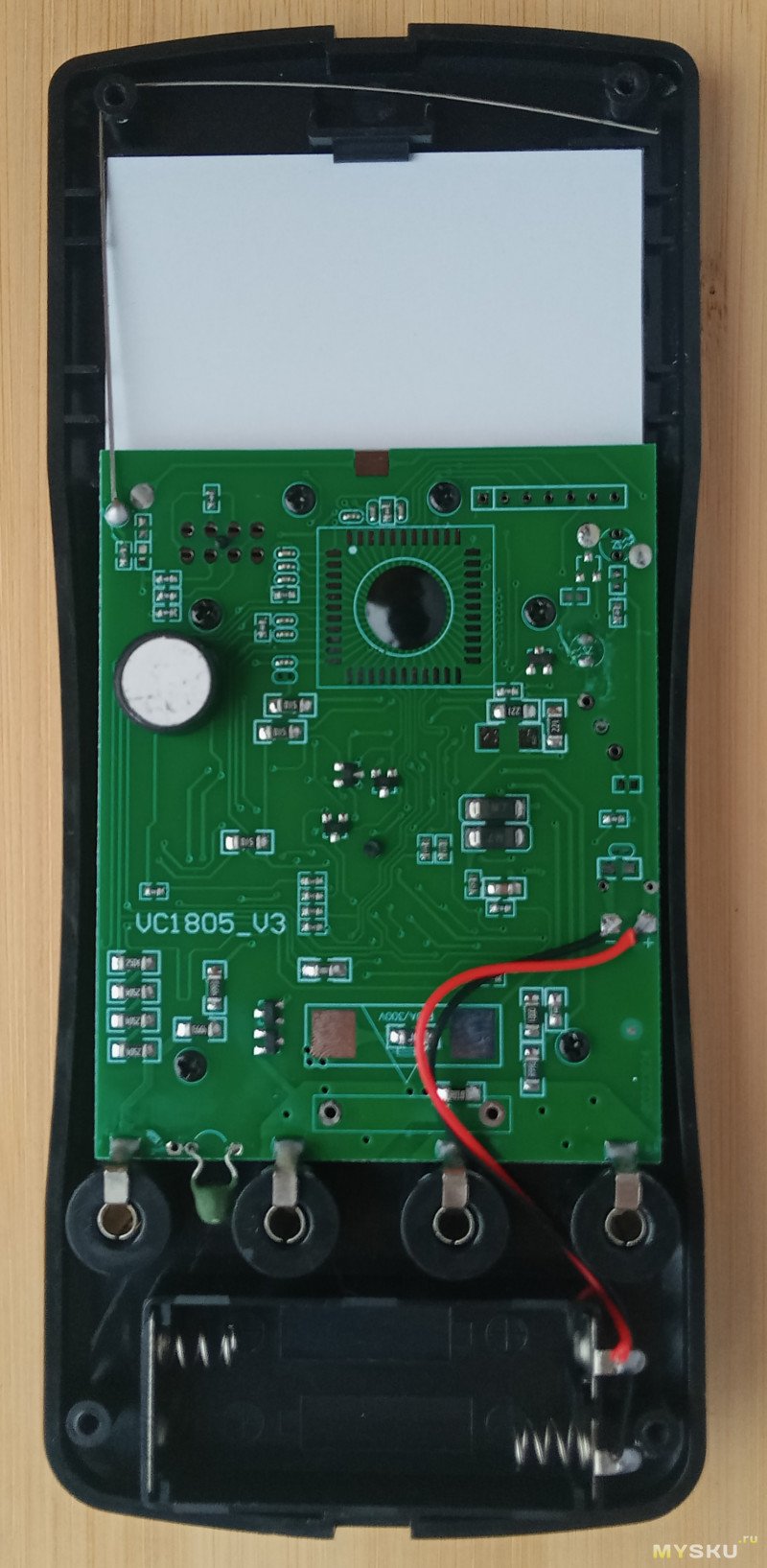

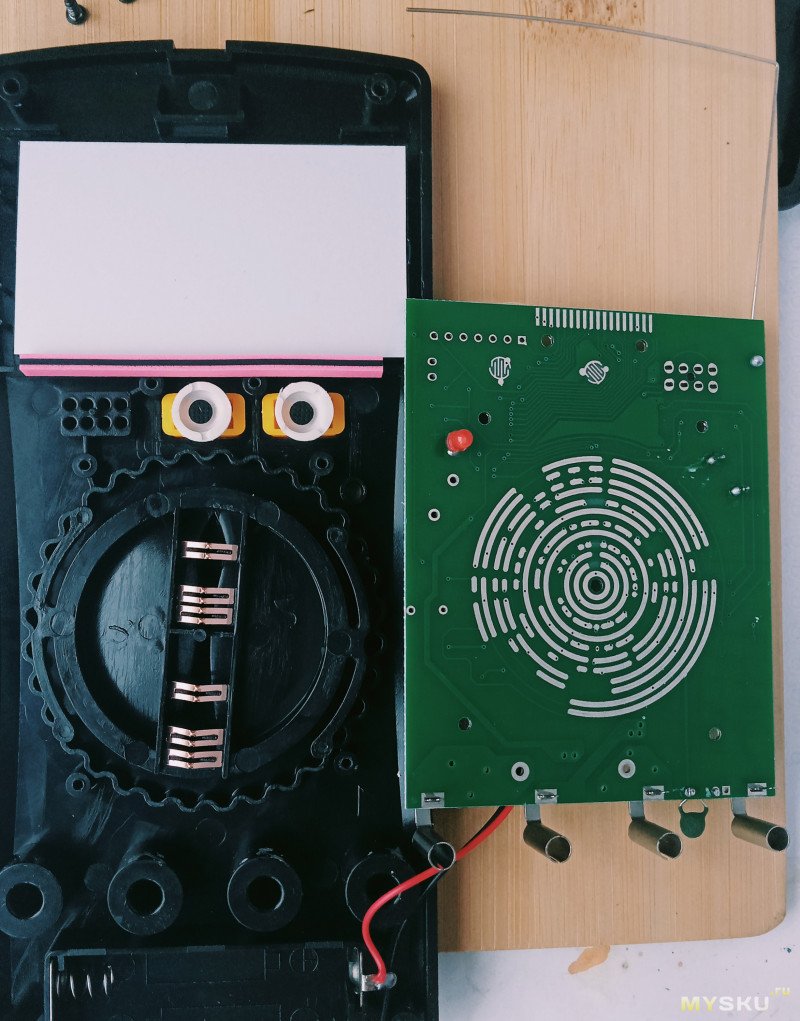

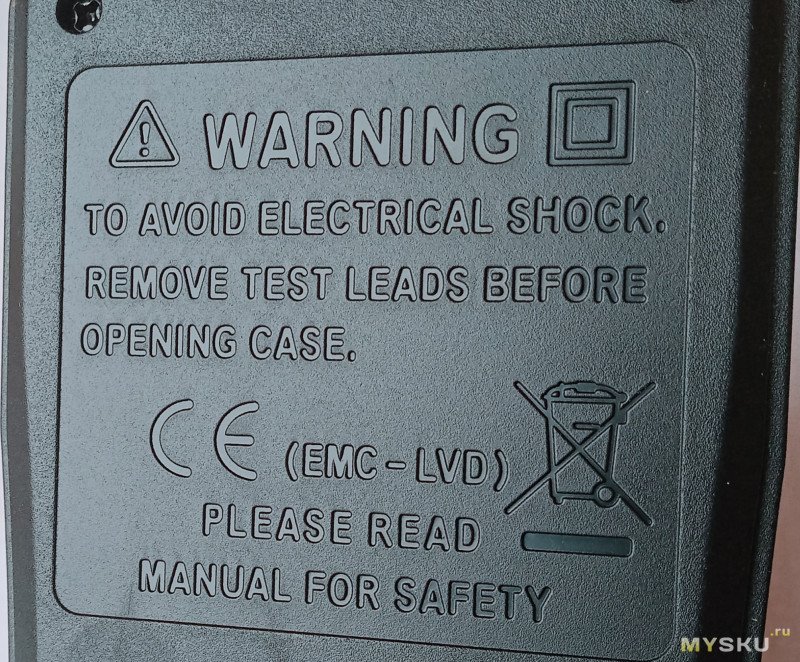

Разборка

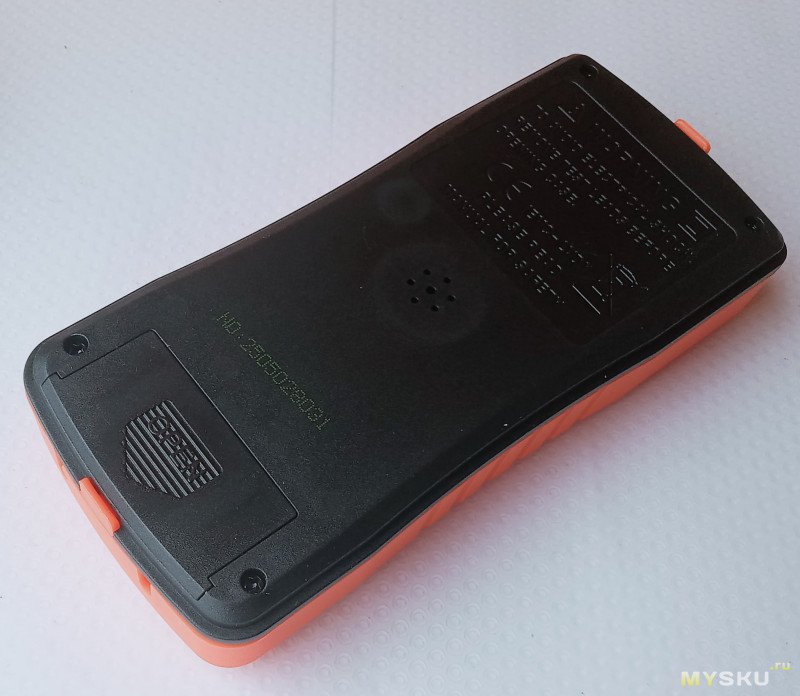

По углам 4 винта:

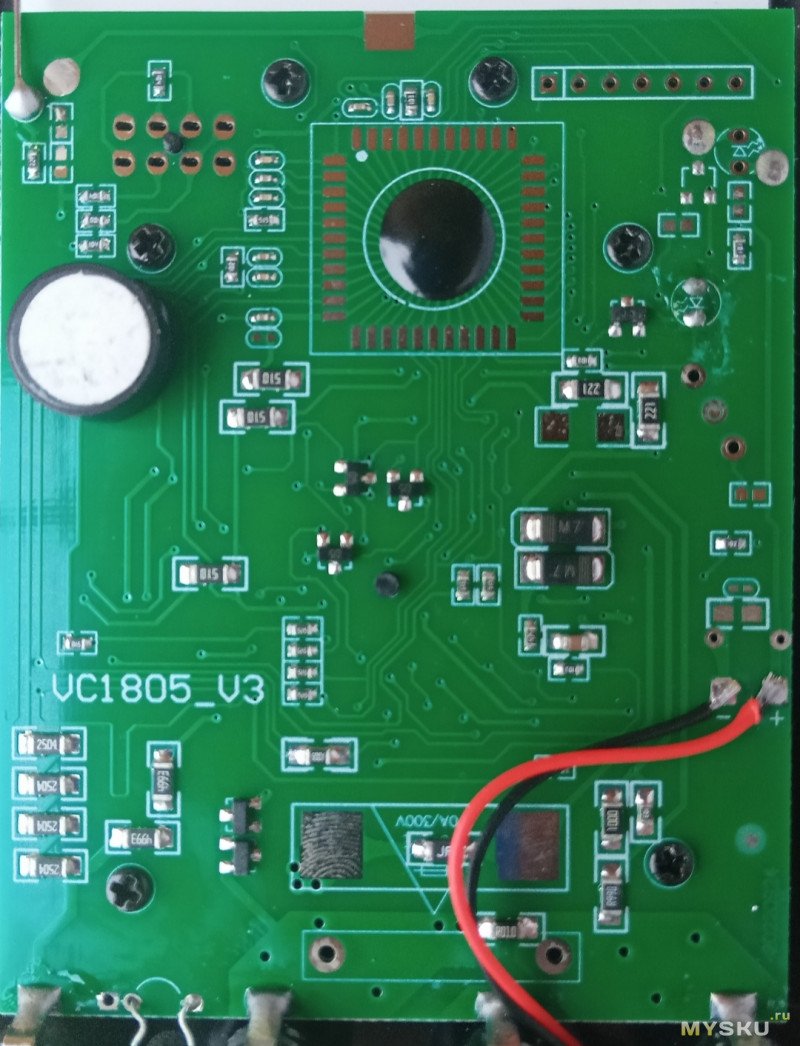

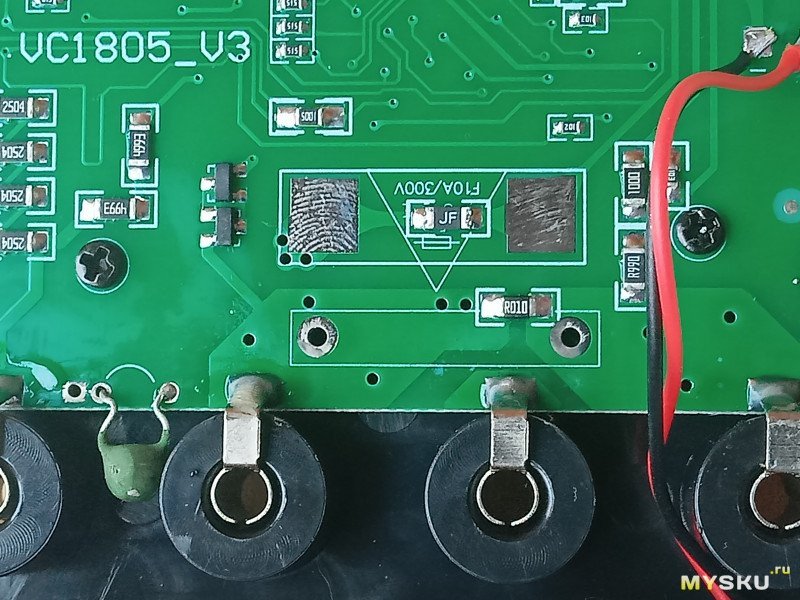

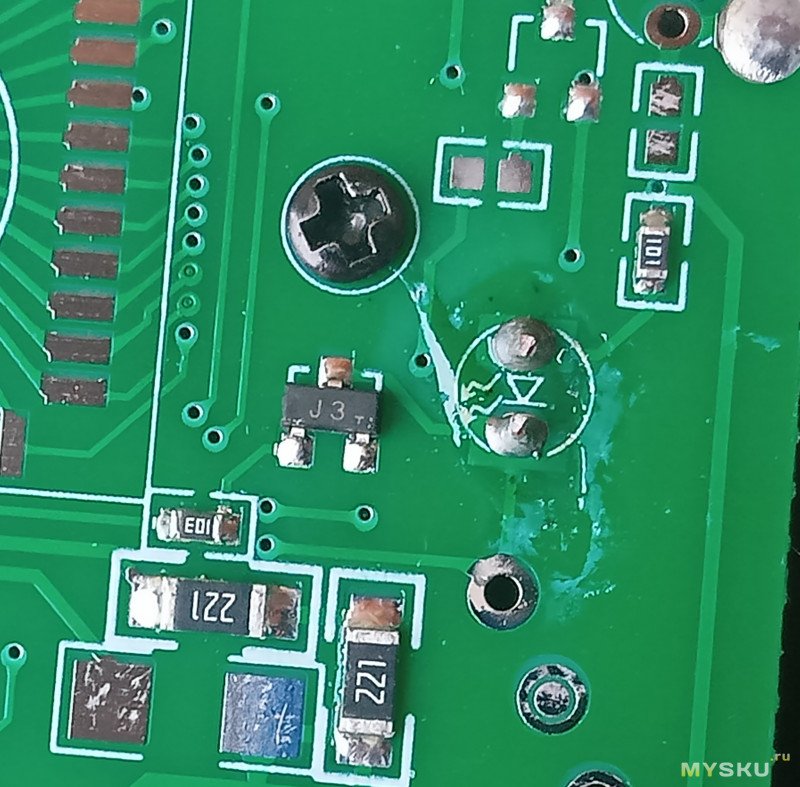

VC1805_V3
Так много вопросов, и так мало ответов...=)

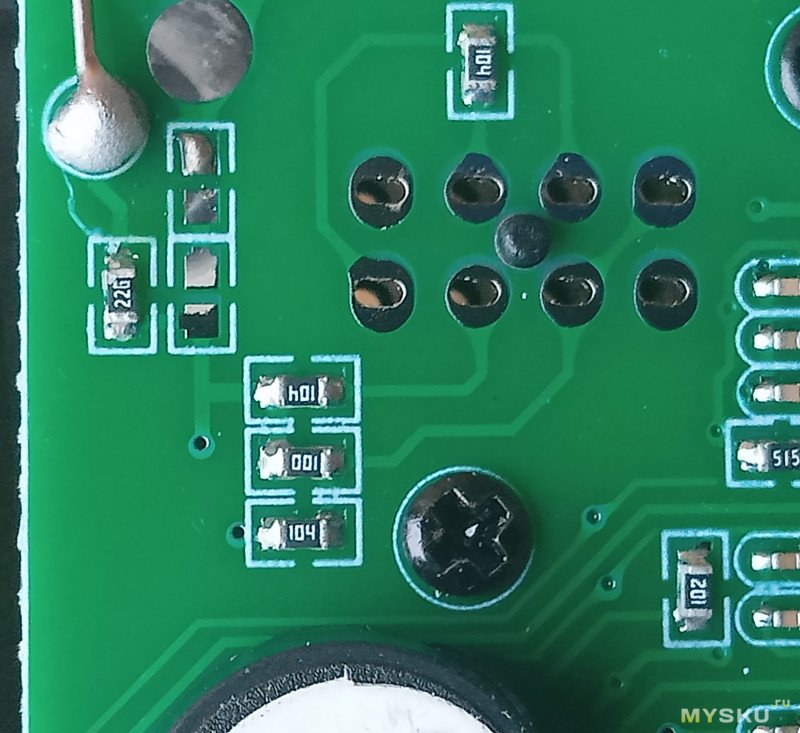

Не очень понял прикол с разъёмом под транзисторы — клеммы не вижу((
Я помню как разобрал когда-то 210е, эта плата просто голая степь по сравнению с клещами:
Собственно сам селектор (до последнего надеялся, что там храповик не на мелких шариках и хопа, так и есть):
VC1805_V3
Так много вопросов, и так мало ответов...=)
Не очень понял прикол с разъёмом под транзисторы — клеммы не вижу((
Я помню как разобрал когда-то 210е, эта плата просто голая степь по сравнению с клещами:
Собственно сам селектор (до последнего надеялся, что там храповик не на мелких шариках и хопа, так и есть):

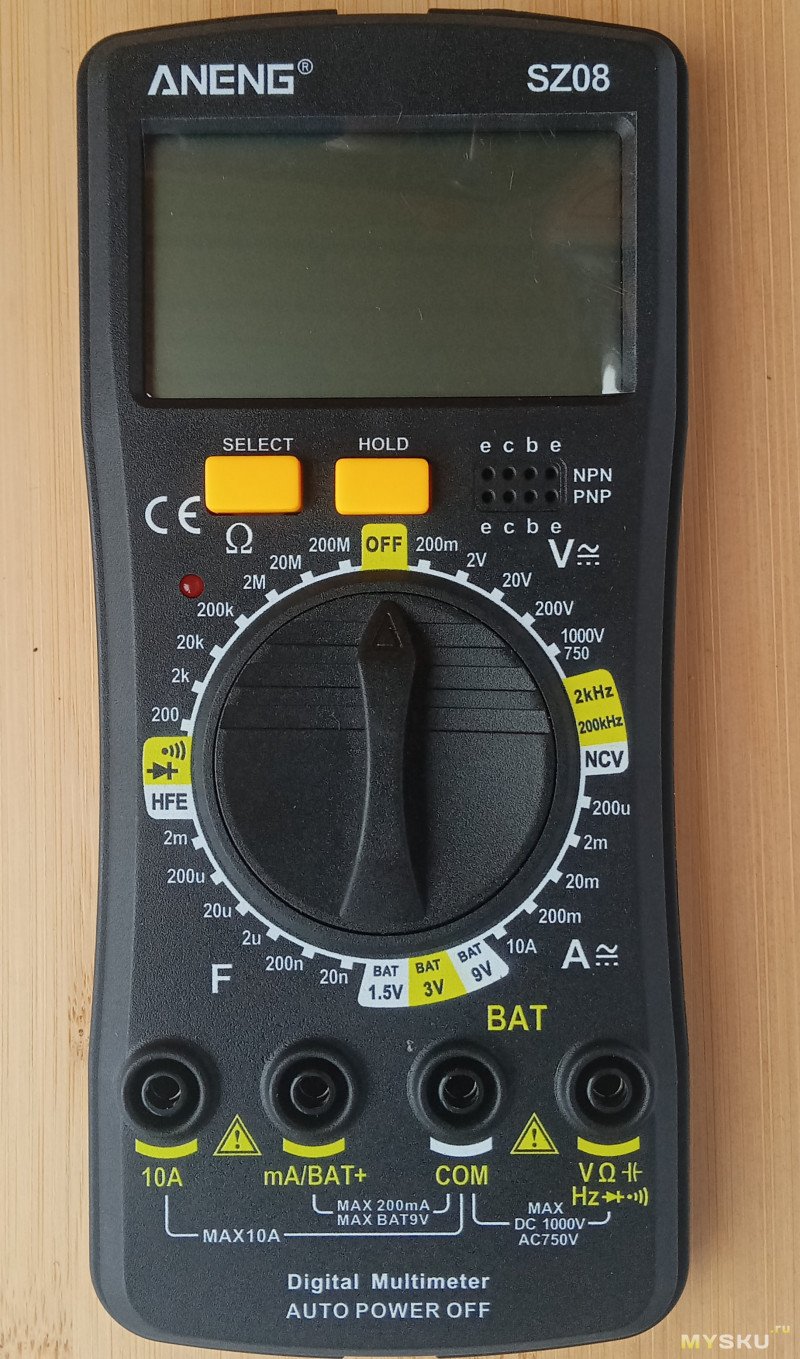

Первое включение, экран:
Тесты

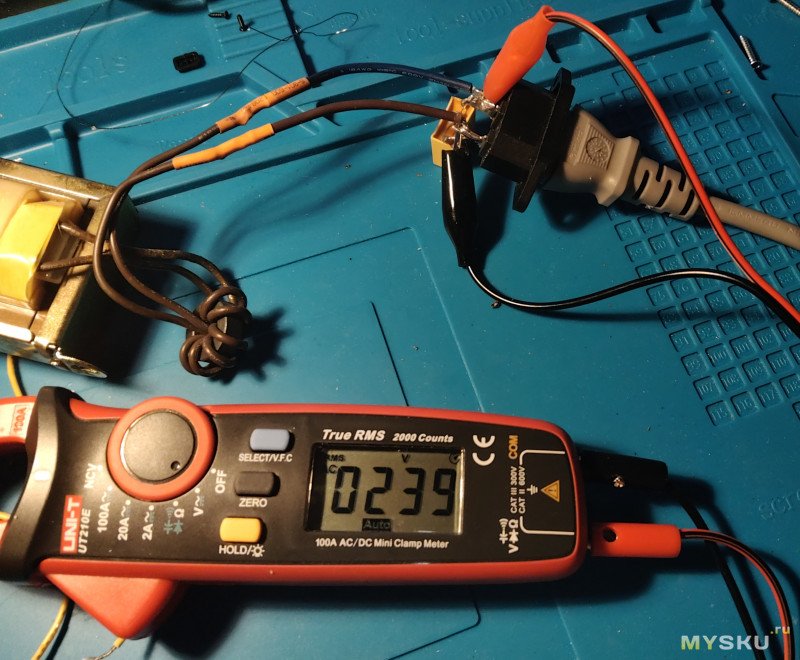

1) Измерение постоянного и переменного напряжения (подопытный — трансформатор «ETM V3023FS», к сожалению информации в сети о нём не нашёл):

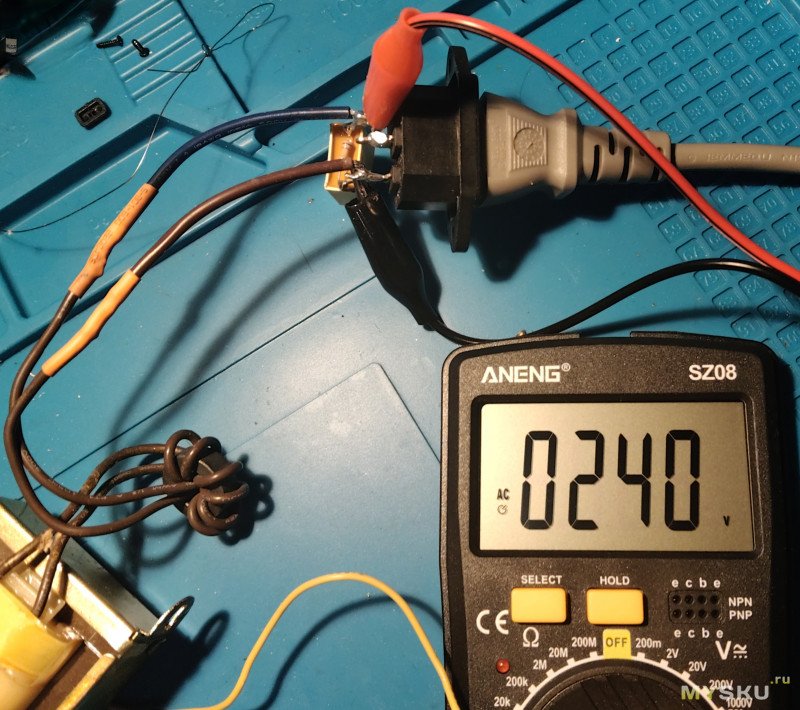

На первичную обмотку идет переменное напряжение из розетки (220V):

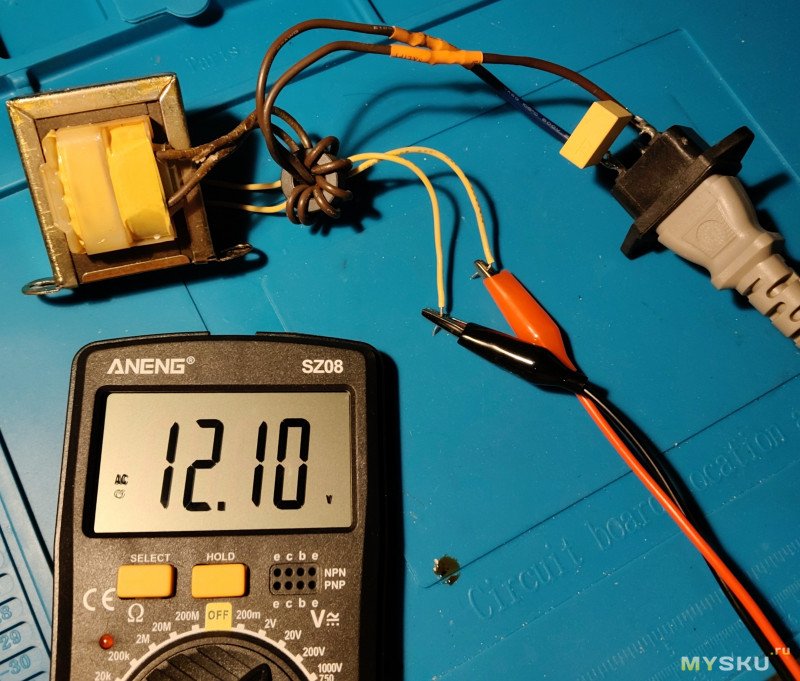

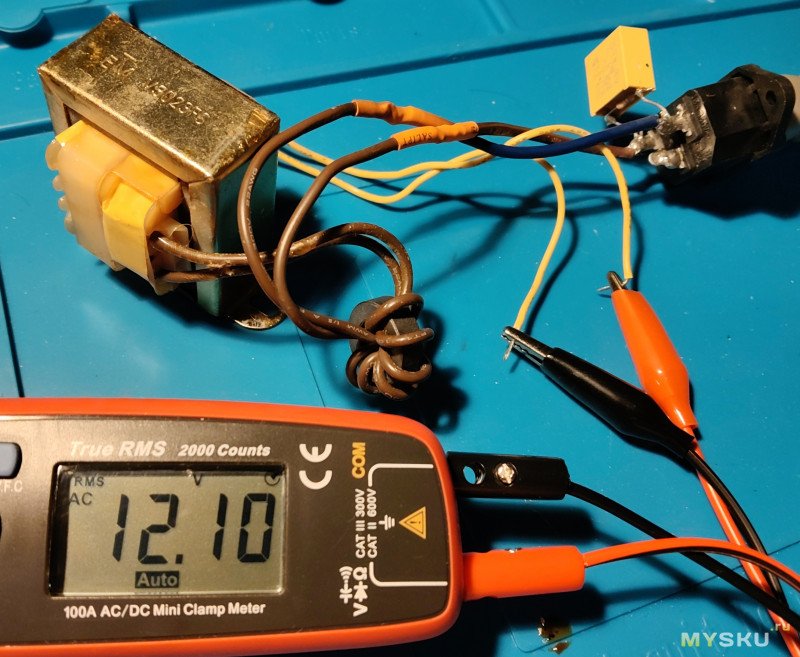

Со вторичной обмотки (12V) выходит поменьше:

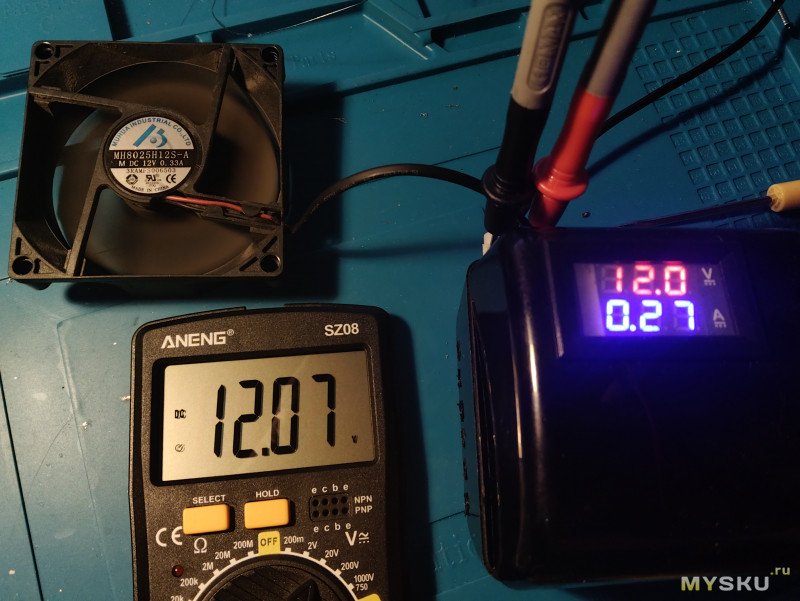

Измерения постоянного напряжения (блок питания описывался тут, с ut220e фото не прикладываю, тк как БП по нему настраивался):
2) Измерение постоянного и переменного тока:
Тест провален — выставил 10А, щупы поставил в нужные гнёзда. Прикоснулся к выводам из гнезда 220V — щелчок и дымок сизый изнутри мультиметра. Разобрал — видимых повреждений нет, собрал и продолжил тесты (мультиметр не «сгорел»). Ну хоть частоту померял:
3) Измерение сопротивления:

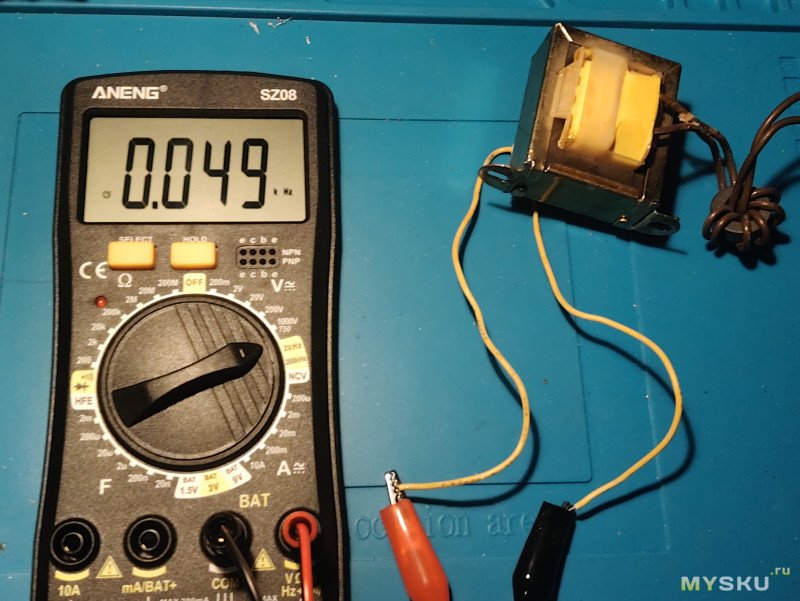

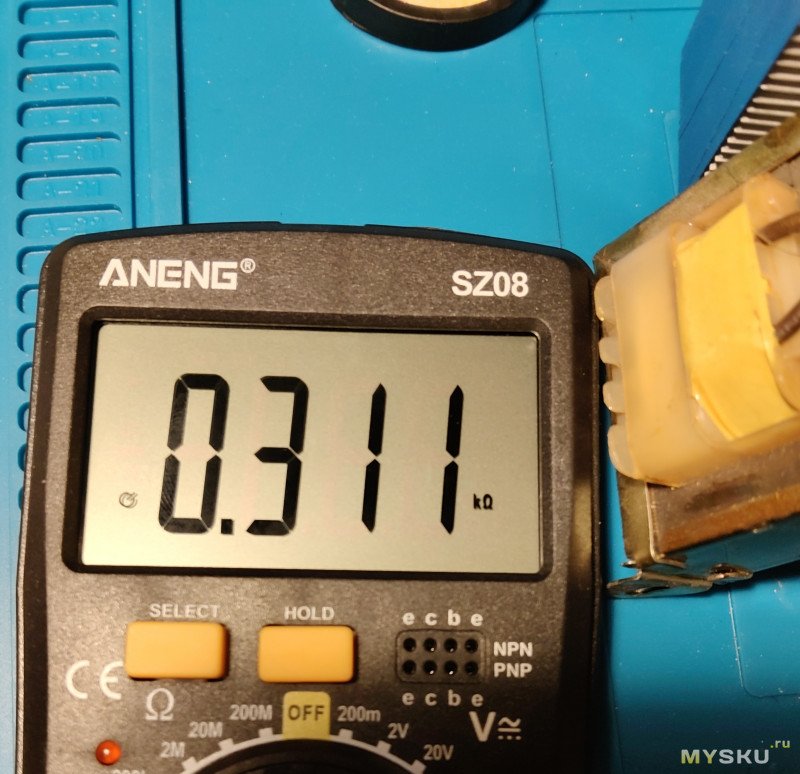

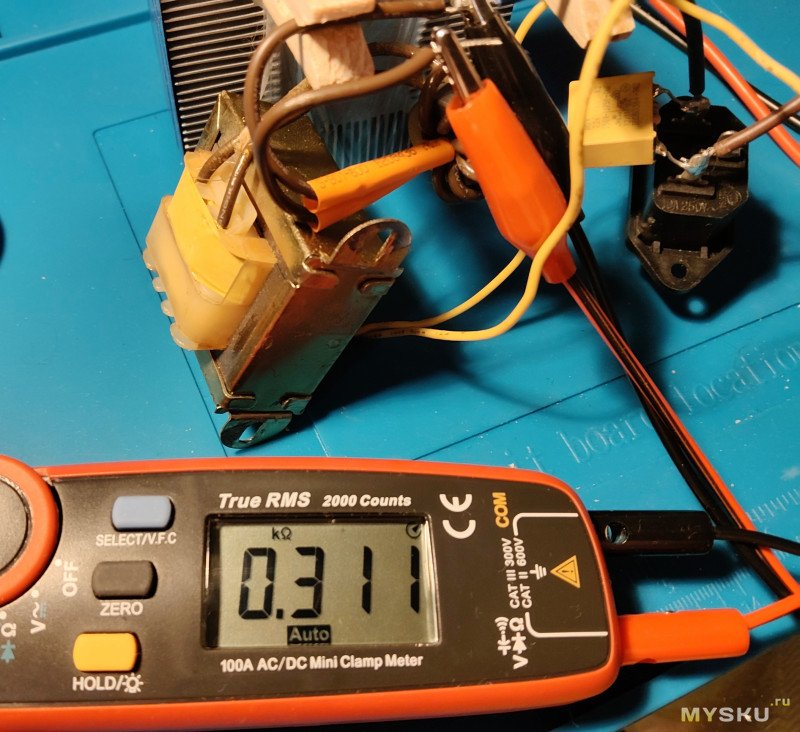

Первичная обмотка трансформатора:

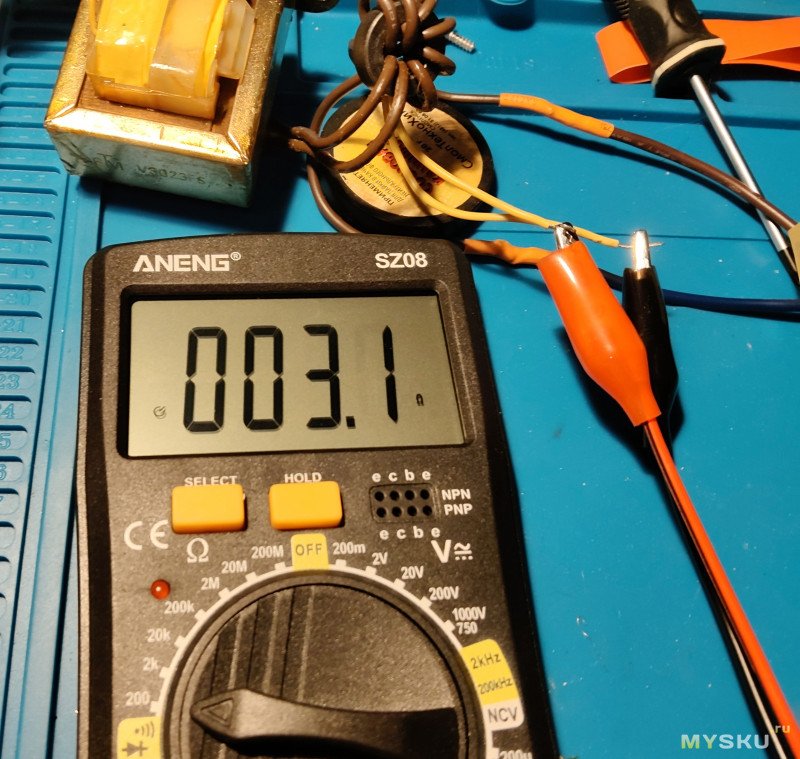

Вторичная:
4) Измерение ёмкости:
Тест провален. Подсоединял по разному электролит на 470, никаких значений не увидел.

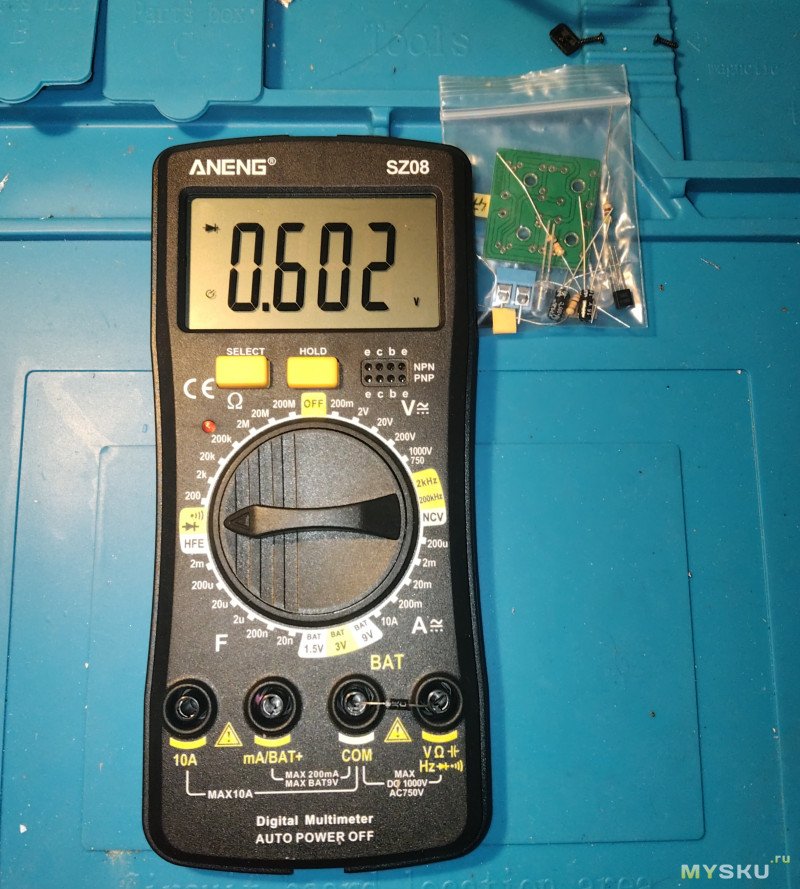

5) Проверка диодов и прозвонка:
Прозвонка с биппером. Работает штатно (не отходя от кассы сразу и пригодилась — щупы дешёвые с крокодилами вышли из чата через несколько использований… xDD).
6) Измерение параметров батареек:

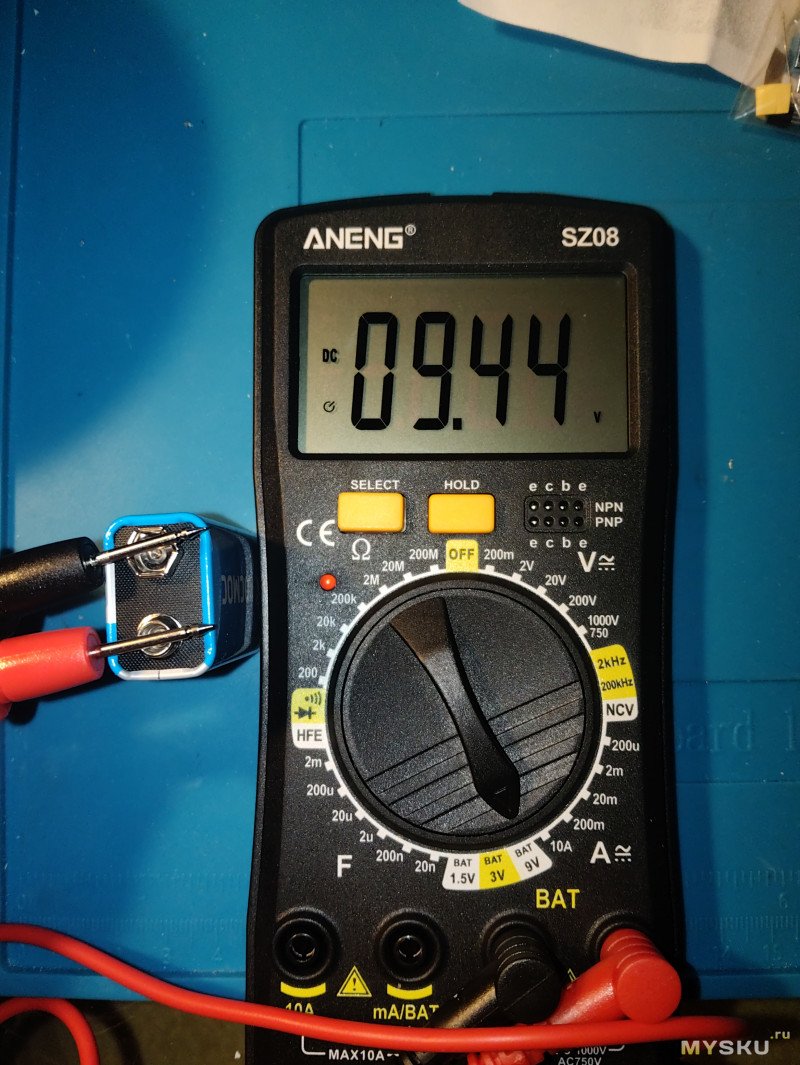

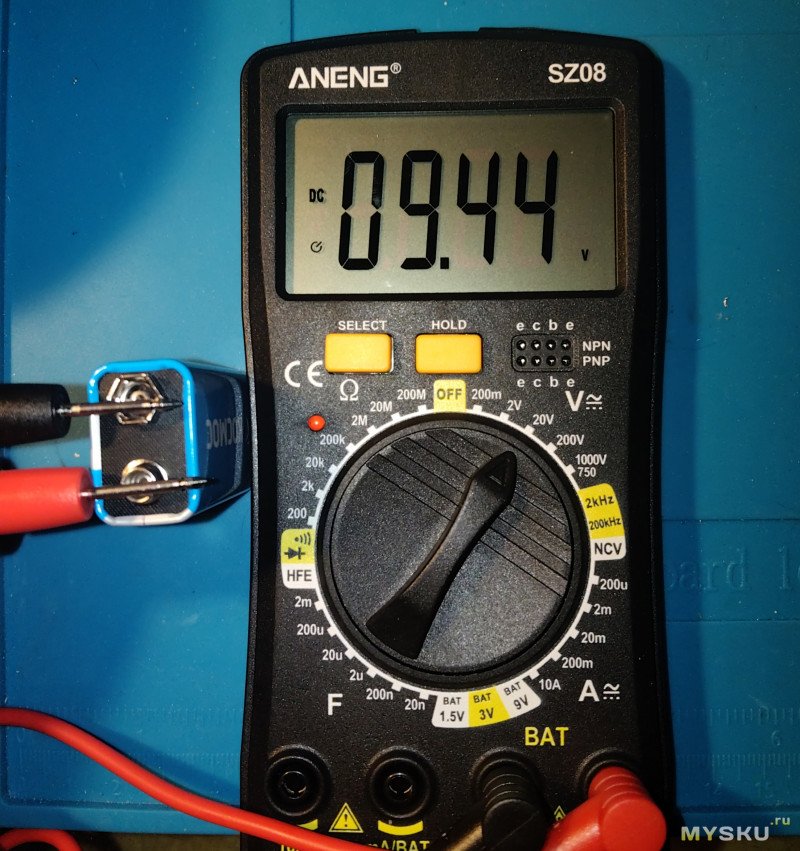

Крона 9V (с момента написания той заметки до сих пор в тонусе, да):

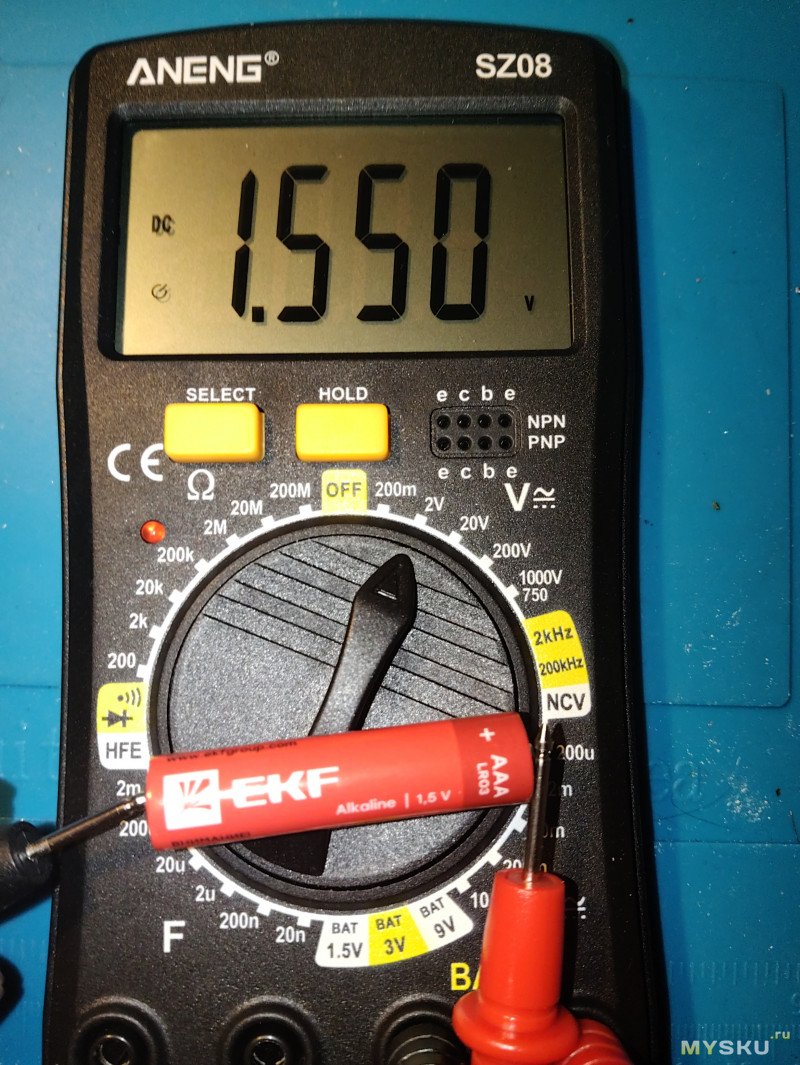

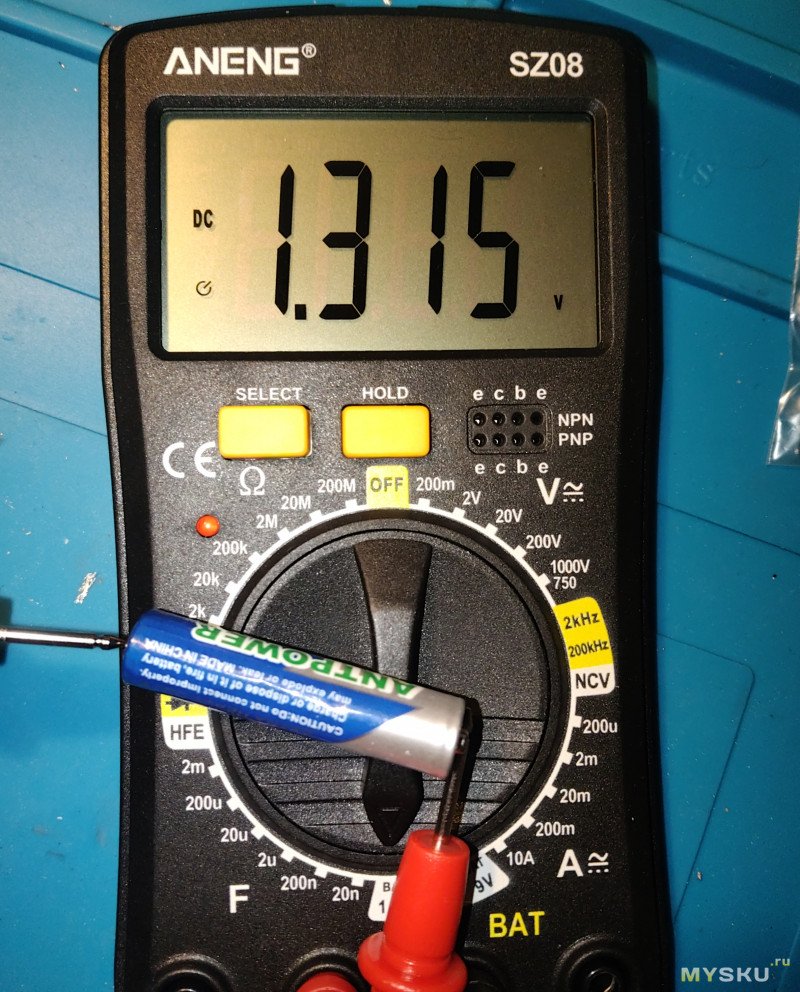

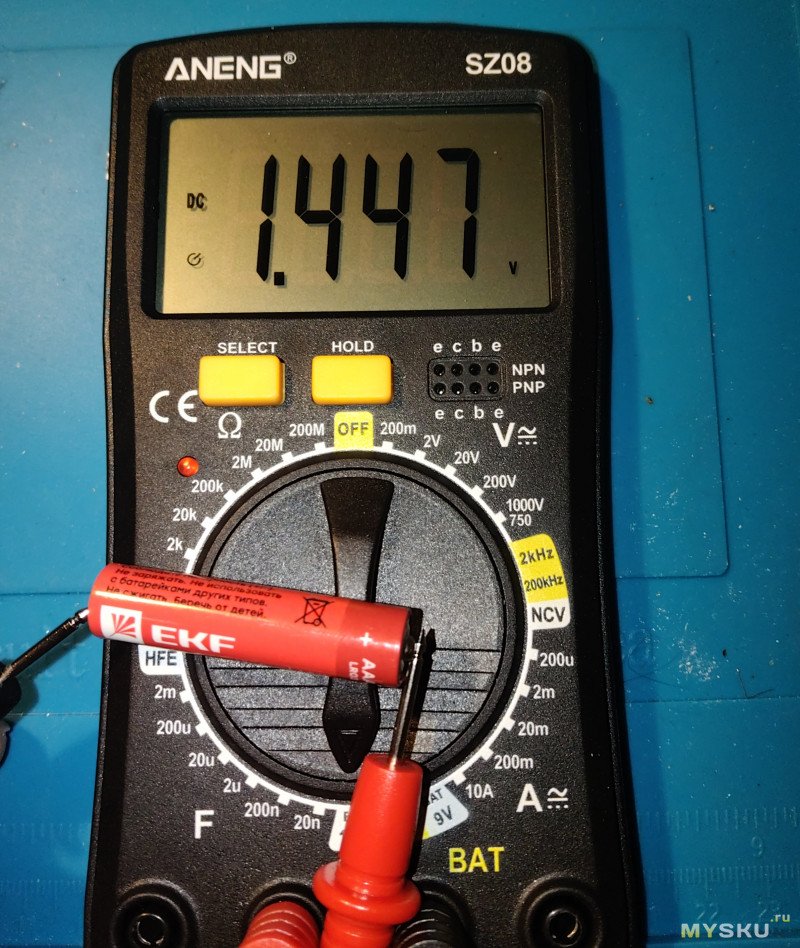

ААА (новая, куплена на днях):

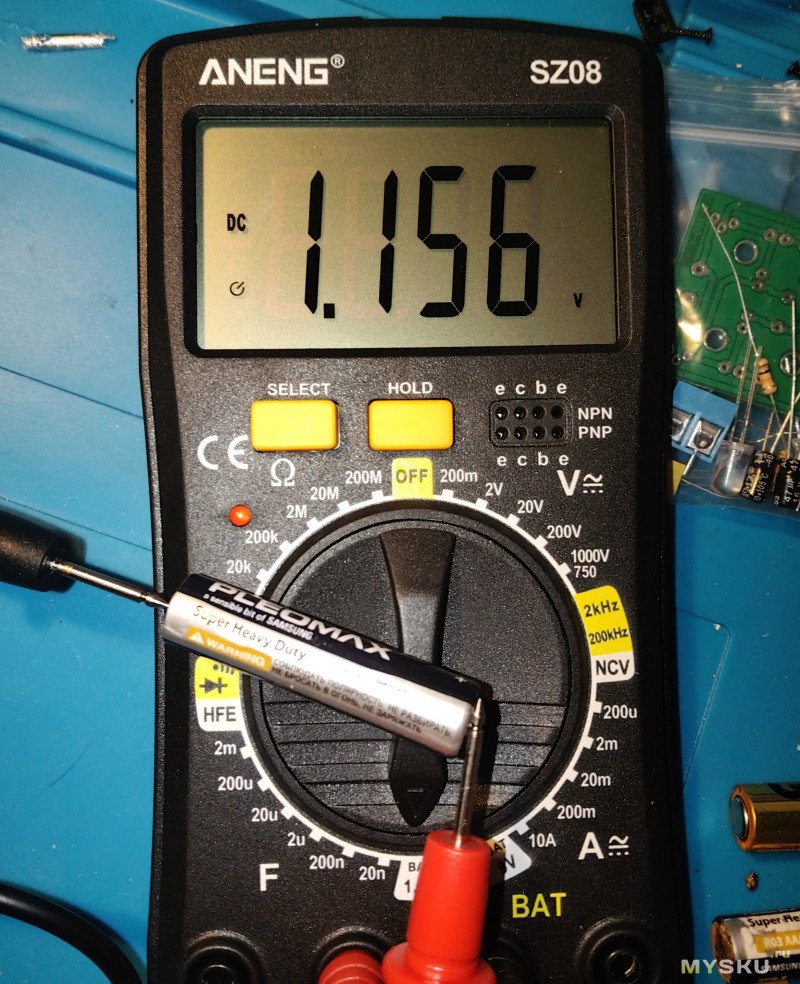

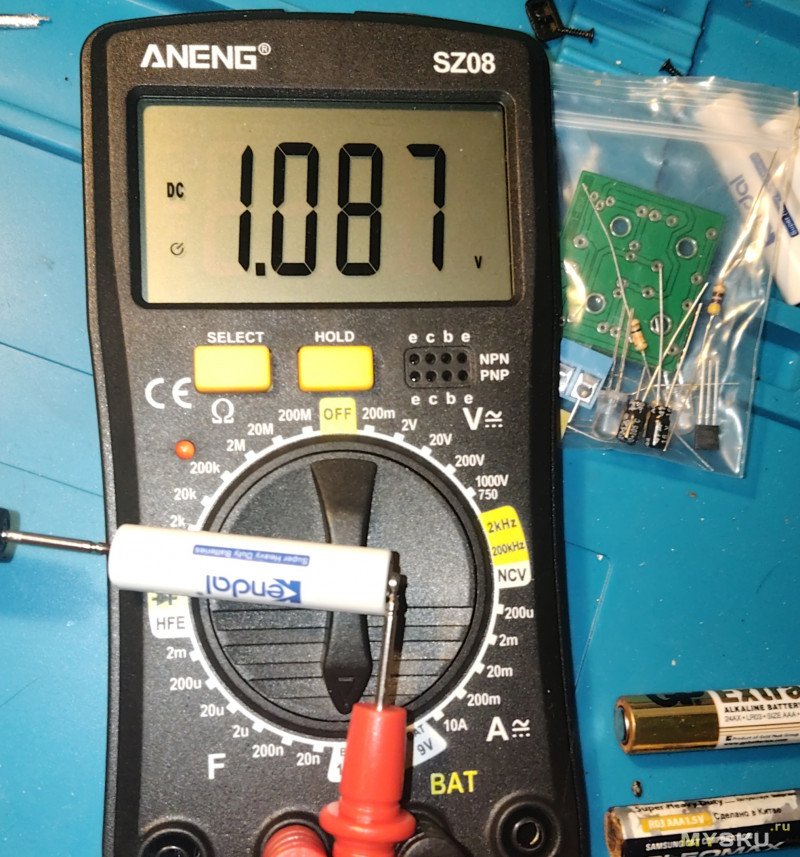

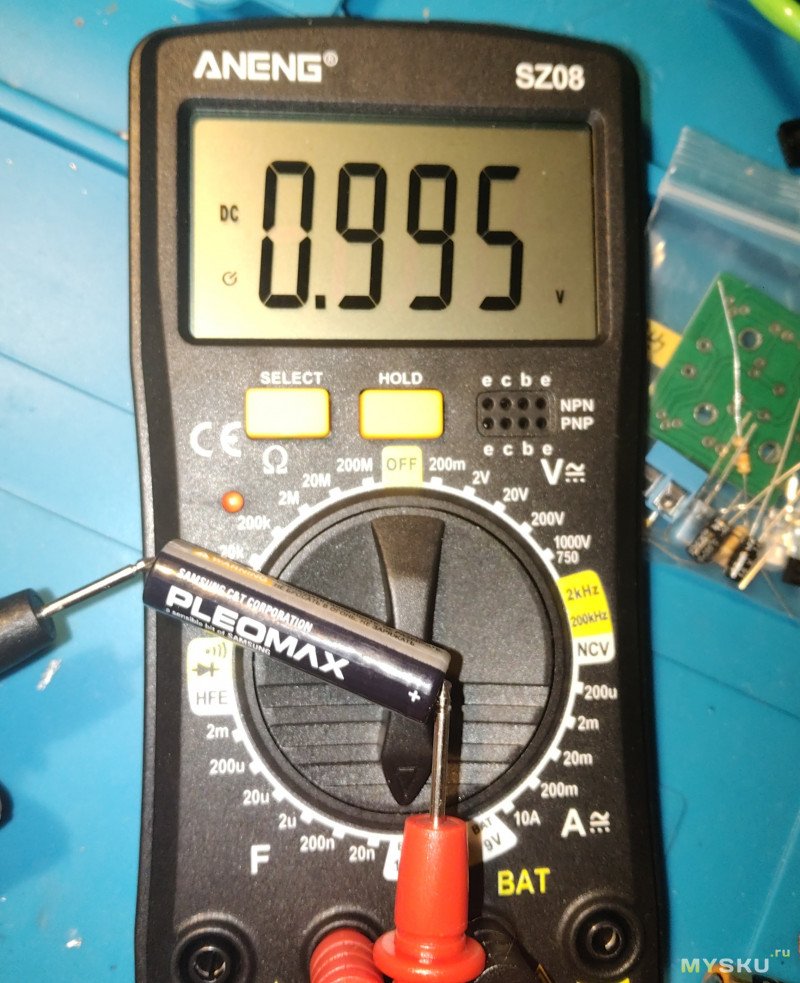

ААА (из напольных весов достал, уже моросить начали, иногда не включаются):

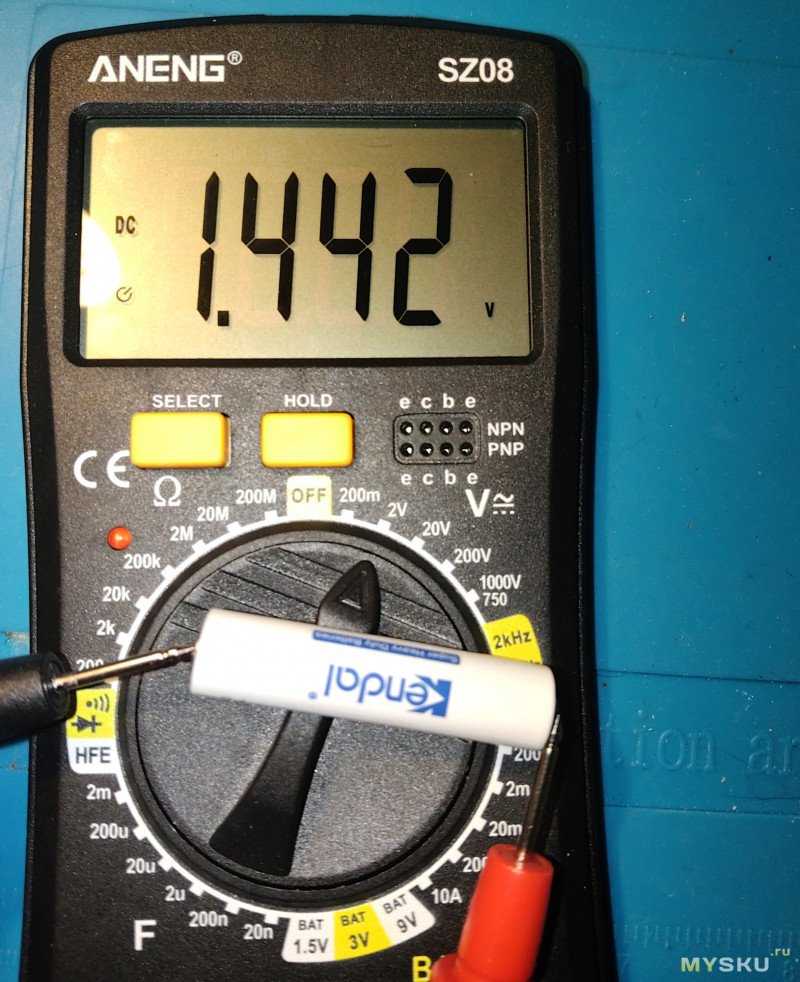

ААА (из недавно купленных кухонных весов, тоже кстати иногда не включаются):
И в ящике старые батарейки нашёл какие-то, выкинуть пора видно тоже:

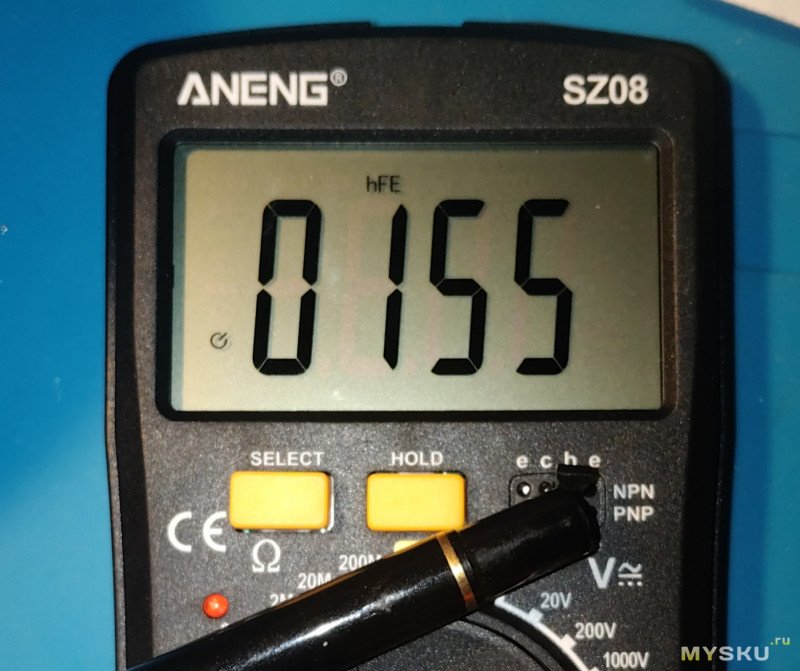

7) Тест hFE транзистора S9014:
8) Бесконтактный тест на индуцированное напряжение (NCV):
Отлично сработало — с 30 сантиметров начинает редко пищать и светодиодом моргать, ближе к проводке подносишь, и чем ближе, тем чаще сигналы идут.
На первичную обмотку идет переменное напряжение из розетки (220V):
Со вторичной обмотки (12V) выходит поменьше:Измерения постоянного напряжения (блок питания описывался тут, с ut220e фото не прикладываю, тк как БП по нему настраивался):2) Измерение постоянного и переменного тока:
Тест провален — выставил 10А, щупы поставил в нужные гнёзда. Прикоснулся к выводам из гнезда 220V — щелчок и дымок сизый изнутри мультиметра. Разобрал — видимых повреждений нет, собрал и продолжил тесты (мультиметр не «сгорел»). Ну хоть частоту померял:
3) Измерение сопротивления:
Первичная обмотка трансформатора:
Вторичная:4) Измерение ёмкости:Тест провален. Подсоединял по разному электролит на 470, никаких значений не увидел.
5) Проверка диодов и прозвонка:
Прозвонка с биппером. Работает штатно (не отходя от кассы сразу и пригодилась — щупы дешёвые с крокодилами вышли из чата через несколько использований… xDD).
6) Измерение параметров батареек:
Крона 9V (с момента написания той заметки до сих пор в тонусе, да):
ААА (новая, куплена на днях):ААА (из напольных весов достал, уже моросить начали, иногда не включаются):ААА (из недавно купленных кухонных весов, тоже кстати иногда не включаются):И в ящике старые батарейки нашёл какие-то, выкинуть пора видно тоже:7) Тест hFE транзистора S9014:
8) Бесконтактный тест на индуцированное напряжение (NCV):
Отлично сработало — с 30 сантиметров начинает редко пищать и светодиодом моргать, ближе к проводке подносишь, и чем ближе, тем чаще сигналы идут.В целом если не считать непонятки с измерением переменного тока, покупкой доволен — чаще всего требуется проверить постоянное напряжение небольших величин и прозвонка, для этих целей прибор подошёл.
Выводы:
Качество пластика и схемотехника платы у ANENG SZ08 не праздник. Если для опыта, или любопытства, пойдёт, и то, только из-за экрана и/или «корпуса». Имхо, для именно домашних дел «по настроению» лучше что-то другое, вспоминается определение «дорогой инструмент отличается от дешёвого комфортом в работе (и ресурсом конечно)».
Спасибо за внимание.
PS — Ссылка на инструкцию, на русском языке.
PS2 — В маркетинговых делах Аненгу пятерочка — оцените рендеринг на странице товара, ни дать, ни взять лакшери прибор за невесомые деньги...xDD
PS3 — АвтоВЫКЛ есть, через 15 минут три громких сигнала, на 16 минуту отключается.

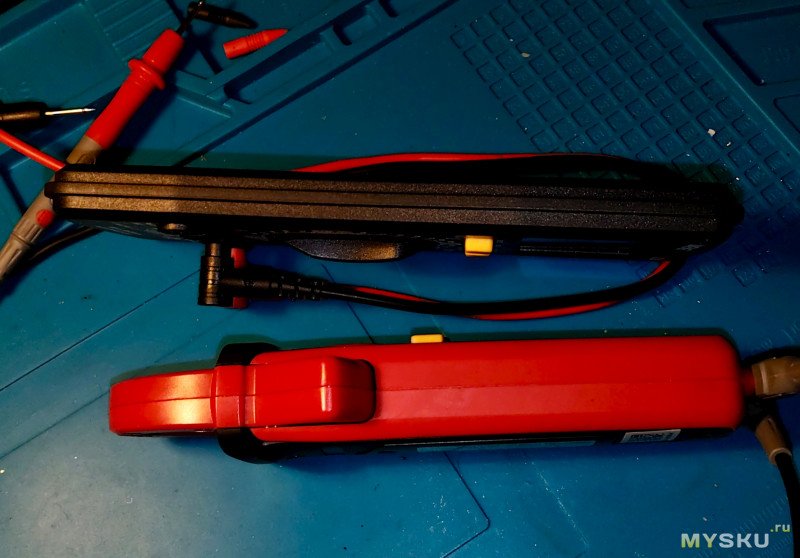

PS3 — Вид сбоку:
| +118 |
8258
70
|
Самые обсуждаемые обзоры
| +60 |
2051
41
|
| +47 |
2104
41
|
| +50 |
4606
109
|
а на контакты переключателя, от души, наносишь технический вазелин(не жалей) хорошего качества и ты удивишься, как показания уйдут в лучшую сторону =)
АвтоВЫКЛ есть, через 15 минут три громких сигнала, на 16 минуту отключается.
Исправлено)
После отключения через 16 минут при бездействии — для включения надо тоже диск крутить до ВЫКЛ, и потом уже включать ((
Но у автовыбора есть огромный недостаток — пока он поймёт что именно измеряет, проходит ощутимое время. Особенно заметно когда надо прозвонить много сопротивлений или переходов транзисторов.
Ещё один минус такого мультиметра, что например как когда я измерял сопротивление питания ядра видеокарты 1060, он при том что довольно нормально меряет небольшие сопротивления, в данном случае почему-то переключался на режим измерения диодов. А мне-то нужно было измерить сопротивление…

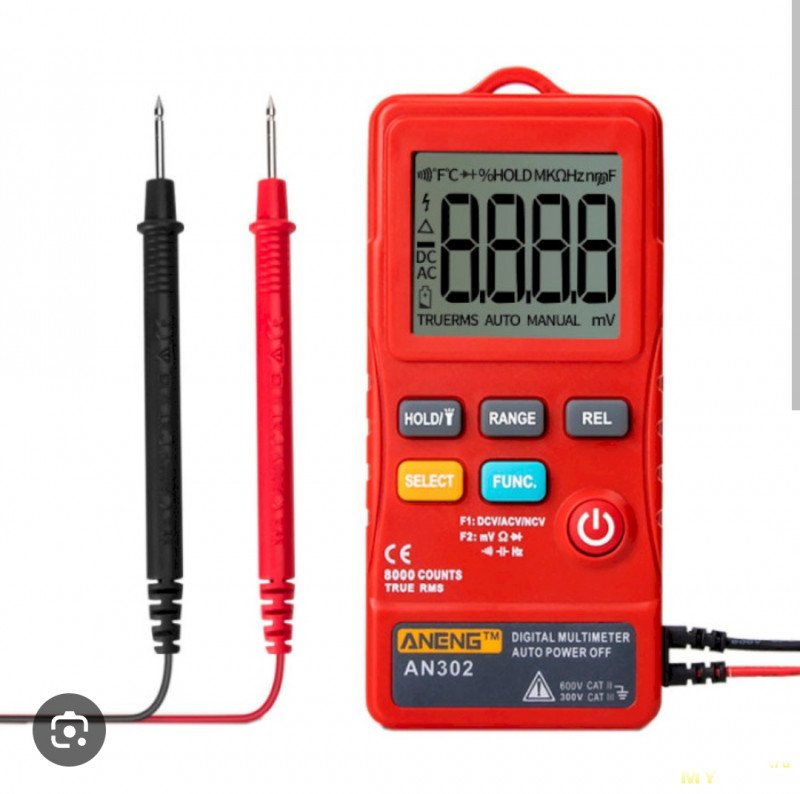

Для повседневных дел я использую Aneng AN302, маленький, аккуратный, в меру точный, ну разве что с видюхой не справился, небольшие сопротивления меряет плюс-минус лапоть. И самое что мне нравится, он такой себе полуавтомат, то есть выбирается режим измерения сопротивлений напряжений частоты и в таком режиме включается автовыбор предела измерения, Но если нужно можно и выбрать определённый предел вручную.
Но это мое мнение, автоматический мультиметр идеален для копания в щитке, я когда то хороший 832 там спалил, приборчик был не чета нынешним, точность порядка 1, проверяли на эталонных, потом когда разбирал увидел что все на совесть делано, резисторы точные, были у меня более поздние, сперва микросхема постепенно в кляксу на плате превратилась, разных элементов значительно убавилось… Был еще точный приборчик, советский клон 830-го на светодиодных индикаторах. Батарейки кушал хорошо, но мог и от БП работать. Отцу подарил, а у него на работе стырили быстро. А счас редкость необычайная! И классу точности соответствовал своему. Не то что мультиметры что в начале нулевых покупал по 10 грн. Крона в магазине стоила дороже.
Он для домашних ремонтов — цена копейки, но там мгновенная, старая аналоговая прозвонка. И есть мгновенный светодиод. Контакт Вы никогда не пропустите. Нужно докупить нормальные щупы, если нет дома.
Спалить/утопить/сжечь не жалко, особенно если Вы начинающий любитель.
Экран большой… и отзывы вполне
Ценник только у меня был другой, поднялся сейчас
Разборка на ютубе не нашли там две пищялки
и он на кроне
Я сейчас наткнулся в сети, народ экраны подсвечивает
спичками и желудямисветодиодами, занятное…Они бывают с выходом 8,4В — то есть напрямую с двух банок, а бывает, что умные китайцы делают повышайку, чтоб на выходе 9В было.
И вот выбираешь 5,4В — потому как их хватает в абсолютном большинстве случаев, а китаец, сволочь, присылает с повышайкой.
И получаешь ты крону с приличным саморазрядом, что, пожалуй, как бы не хуже обычной солевой.
Психанул и купил UT33C, он хотя бы вменяемо работает.
жабаздравый смысл упас, купил почти настоящий прибор — mastech MS890C+это фиг с ним, готов простить — материалы корпуса, нештатная ситуация… у меня в ut61e экран от падения ушел в страну вечной охоты — кусочек откололся и привет.
А так из глобальных претензий к DT838 у меня отсутствие RMS. С остальным можно жить. Вон, Страдивари, на одной струне смог сыграть. Нешто мы хуже?
830 был первый доступный цифровой мультиметр. пока ему не было альтернатив — это был лучший выбор. но альтернативы начали появляться еще в начале 2000х, а сейчас их просто пруд пруди, и как бы тут не поносили в комментах zt101 и аналоги — они на голову надежнее точнее и безопаснее чем 830
Вот пример. У меня коллега встал в позу и заявил, что DT838 ниже его уровня. Ну купили ему какой-то большой мультик типа обозреваемого. Но вот ни на грамм ему не помогло. Как был в голове вакуум, так и остался. И никаким Флюком его не заполнишь.
что же до вашего коллеги — приборы бывают разные, в зависимости от задачи. «отрицая» 830 тестер я не призываю покупать вместо какой-нибудь навороченный флюк, если не требуется более высокая точность например. а вот купить вместо него такой же начального уровня но современный прибор с большей точностью, лучшей надежностью, более высокой скоростью, быстрым автовыбором диапазонов, хоть какими-то защитами — это очень даже хорошо.
p.s. сколько-сколько, 5800/7500р?
Из интересного — усиленный корпус, 6 винтов как будто из нержавейки с силиконовой прокладкой, корпус — бутербродом, в замок и еще есть прокладка между половинками. Резинка — впечатана в корпус. Герметичный переключатель, кнопки, стаканы штепселей щупов. Качественный дисплей, резисторы подстройки в наличии. Полная аппаратная защита до 250В. Аналоговая прозвонка. Такой базовый мультиметр электрика или киповца. Убить, утопить, разбить сложно. А основной функционал есть.
Схемотехника несколько сложнее чем обычно. Детально нет времени фотографировать. Нужно на это много времени, учитывая сколько тут всего напичкано, а он может в любой момент потребоваться. Маркировка на компонентах незатертая. Но местами там надо распаивать платы и снимать компоненты, на что пойти я не могу. Прибор нужен живым и исправным.
Один раз его слегка намочил. Не сильно, но непонятно как. Пыль это обычное дело. Я же говорю — мультиметр для электрика/киповца на предприятии, там даже на коробке какая-то ТЭЦ нарисована. CAT IV 600V, CAT III 1000V, опять же.
Я в нефтянке и на стройке столько с электрикой работал под дождём что ууууу. Буквально в прошлом году — приехали, раскидали оборудование. Ночью пошёл дождь. Лило как из ведра — подключаешь кабель и тебя и щит и инструменты заливает. Что бы подключить кабель его нужно помыть. Что бы не потерять инструмент и гайки — нужно класть наверх. Все в грязи, холодно, руки офигевают от происходящего.
На стройке однажды расключал обгрев бетона — ночь, морось, грязи где по колено, где по пояс, нужно еще нырять к ростверкам и обвязывать обогрев и таскать щиты. В какой-то момент изоляторов не хватило и провода пришлось бросать просто в глину, благо там 70В. Промок настолько что меня начало шибать шагововым когда просто стоял на месте. Да ну его в пень.
Что тут только и можно сказать, печально это всё. Когда в принципе отсутвуют сами по себе какие-либо условия работы. К чему это всё приводит мы все уже знаем даже не всей страной, а вообще всем миром, и единственное что вызывает интерес, как это всё происходит единственному реально непростому случаю, работы московского метрополитена.

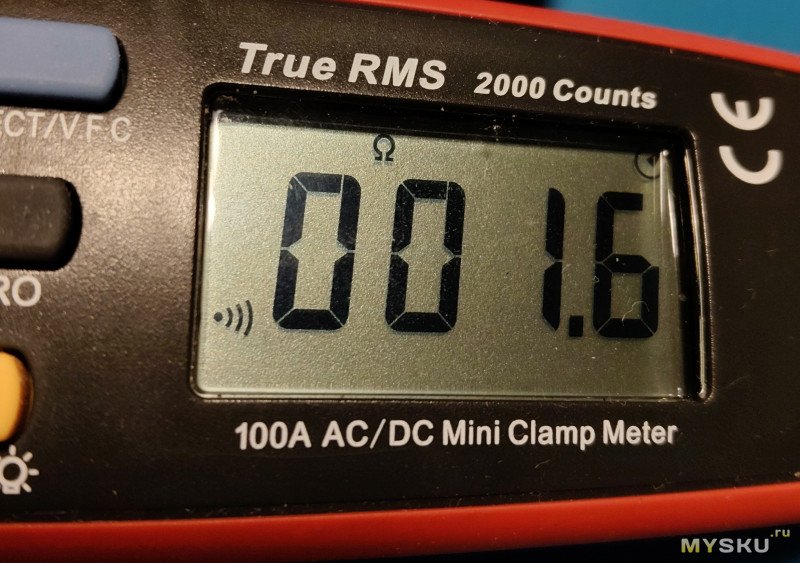

Первый в режиме измерения сопротивления (автовыбор) показал 1.6

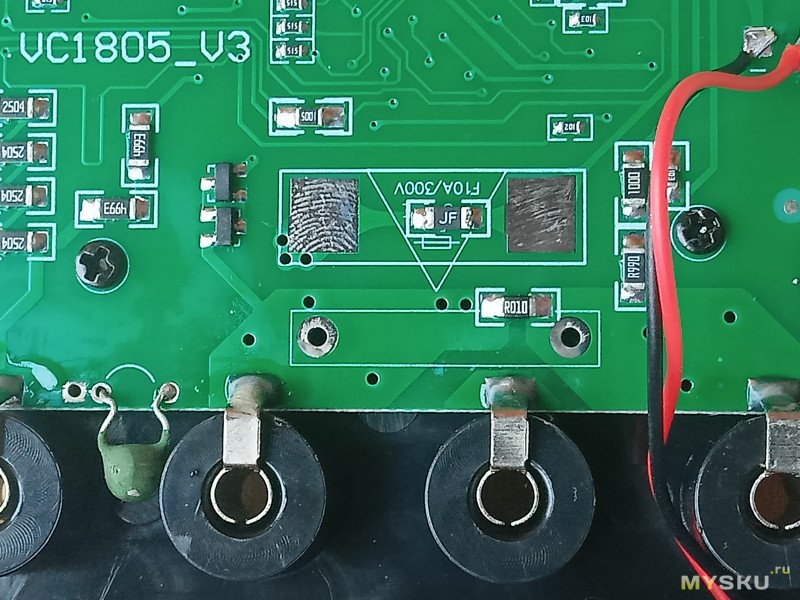

R010 это по идее резистор на 0.1 Ом
JF — предохранитель на 300мА 30В, не уверен самовосстанавливающийся или нет
В режиме именно «прозвонки» — пищат обе детали и на экране:
JF:
R010 под замену видимо)
Себе взял пару UNI-T: UT71C и упоминаемый здесь UT210E. На мой взгляд — перекрывает все обычные потребности.
Ещё довеском пробник ANENG B20, но тут скорей для интереса, хотя оказалось полезной покупка.
Единственно что понравилось, был переходник под вилки, для измерения мощности в 220вольт
Хорошему литию конечно плевать, но хороший литий сам стоит как два этих мультиметра )
и стоить 10+$ в них очевидно нечему.
тем, у кого по «3-4 года в шкафу» прибор очевидно не нужен. тем же кто пользуется батарейки приходится менять заметно чаще.
ну и фантазий про литий, «который дороже», это не отменяет.
в квартирах уже с 60х годов постройки исходно стоят автоматы на лесничных клетках.
какие еще «пробки»?
А на время зарядки у меня еще несколько тестеров есть. В 890 лет 15 крону не менял.
А, пардон. Мне не надо идти до магазина, небольшой запас батареек AA/AAA всегда есть.
А так все-равно за пределы квартиры уже ходить некуда.
К тому же прибор, типа обозреваемого, сдохнет раньше чем батарейки в нём.
Бывало забудешь красный щуп в гнезде «mA» и давай напряжение на аккумуляторе мерять…
Окейс, учту в будущем…
Конечно заклеить или отпаять. По факту мне и светодиода достаточно.
АльтерНАтива?
Ну его заменил FNIRSI 2C53P.
mysku.club/blog/china-stores/50835.html

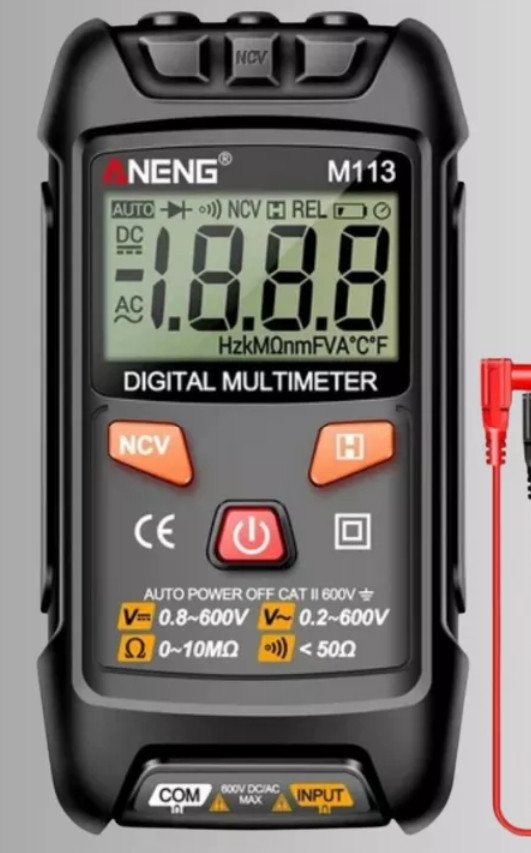

Сейчас в руках другой ANENG кручу, походу у них фирменная черта — дешевейший пластик и пустотелость…
