Be&Go 3A mini (HXY-QC18) — инженерный Франкенштейн, не иначе ⚡
- Цена: 200 руб.
- Перейти в магазин
Очередное максимально бюджетное зарядное устройство — тесты, разборка и выводы.
Изначально цель покупки была «вот сейчас раскатаю зарядочку ух», но в итоге всё пошло не по плану — она вполне жизнеспособная. Моя оценка — 3 из 5. Но по порядку…
***
Оглавление:
Поставка «пакет в пакете»:
Первые впечатления — весьма хорошие. Корпус крепко слажен, тактильно приятен:
***
Тестер выдал (кабель хороший, от смарта) грядку протоколов:
***
_____
Но перед потрошением пусть будет баня — 30 минут на 18W(штатное же?.. вот и посмотрим):
_____
А как же дела с пульсациями?;)
«Нормально» всё:
#4.
Основные фото:
Как можно по моему обозначить любую зарядку в подобном ультра-эконом сегменте — подойдёт для всего, но лучше выбрать что-то подороже и поизвестней (там защита будет полноценная и штатная, холодная работа), с хорошими характеристиками не только «на бумаге».
***
Спасибо за внимание.
Изначально цель покупки была «вот сейчас раскатаю зарядочку ух», но в итоге всё пошло не по плану — она вполне жизнеспособная. Моя оценка — 3 из 5. Но по порядку…
***
Оглавление:
- ТТХ.
- Распаковка.
- Тесты.
- Итоги. Дестрой.
- Итоги.
#1. ТТХ (заявленные):
| Максимальная мощность | 18 Вт (18W). |
| Максимальный выходной ток | 3 Ампера (3A). |
| Протоколы быстрой зарядки | Поддерживает стандарты Quick Charge 3.0 / 2.0. |
| Интерфейс | 1 выходной порт USB Type-A. |
| Системы защиты | Встроенная электронная защита от короткого замыкания, перегрева и перегрузки по току. |
| Совместимость* | Подходит для зарядки большинства Android-смартфонов (Samsung, Xiaomi, Huawei, Realme и др.), а также iPhone, если использовать кабель с USB-A на Lightning или USB-C. |
* — Протокол USB Power Delivery (USB-PD) отсутствует, так как устройство оснащено выходом USB-A, а не USB-C.
#2. Распаковка.

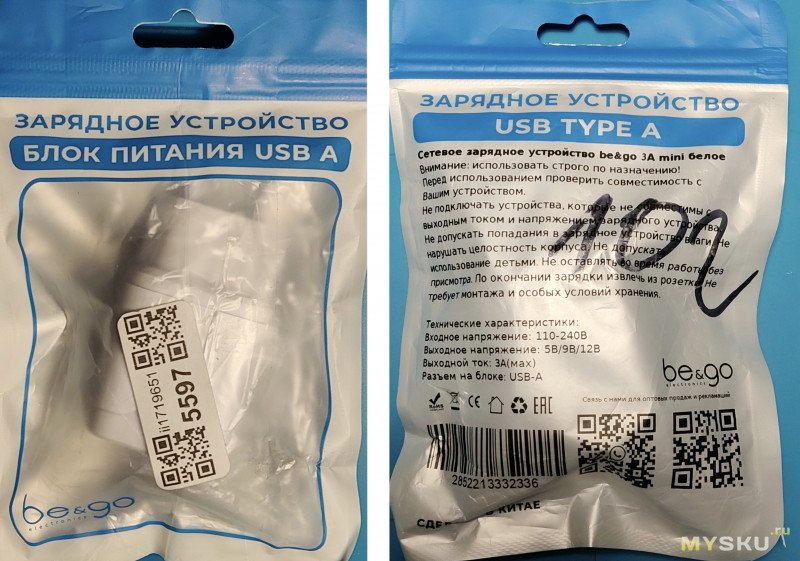

Поставка «пакет в пакете»:

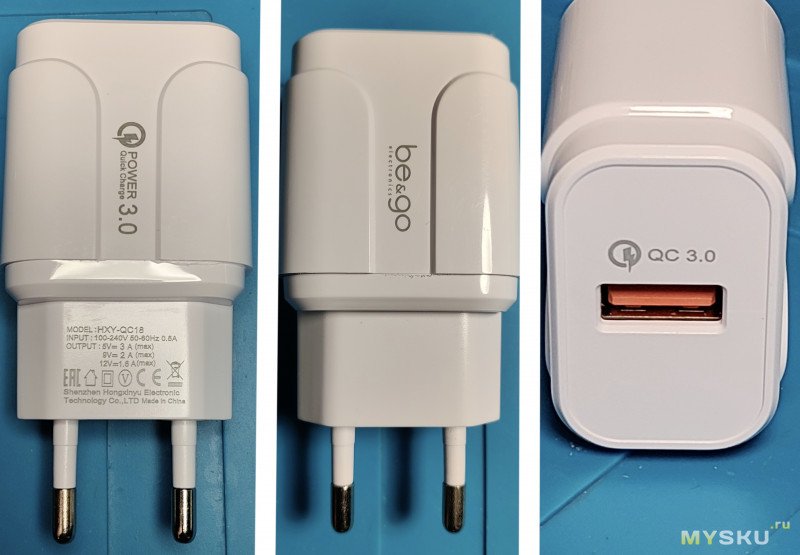

Первые впечатления — весьма хорошие. Корпус крепко слажен, тактильно приятен:
***#3. Тесты.

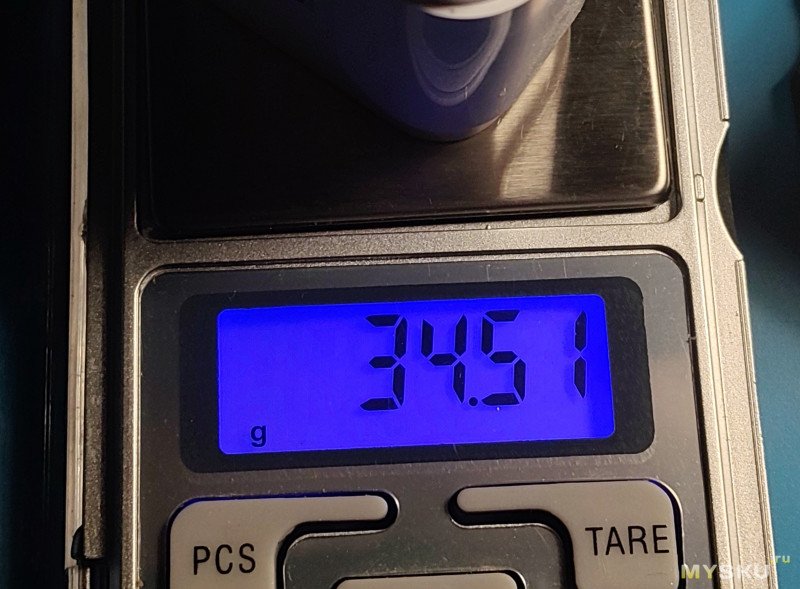

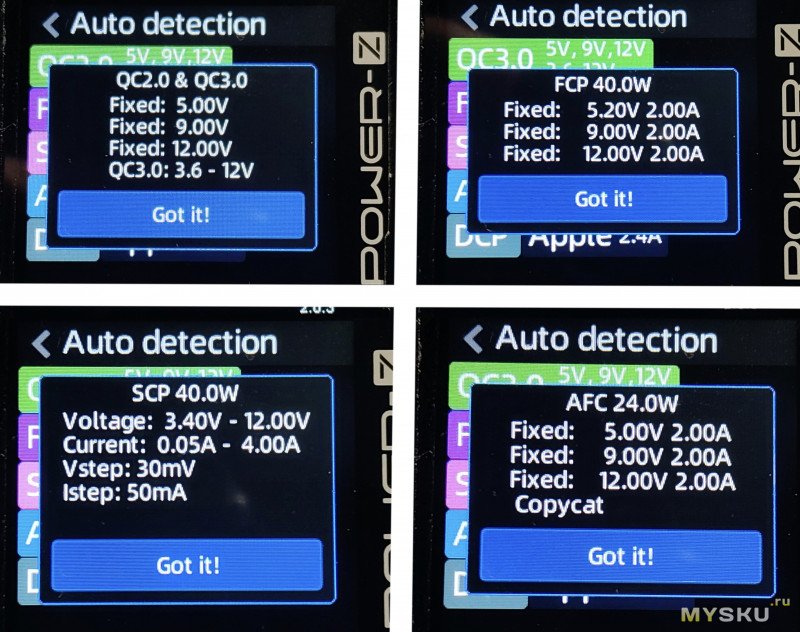

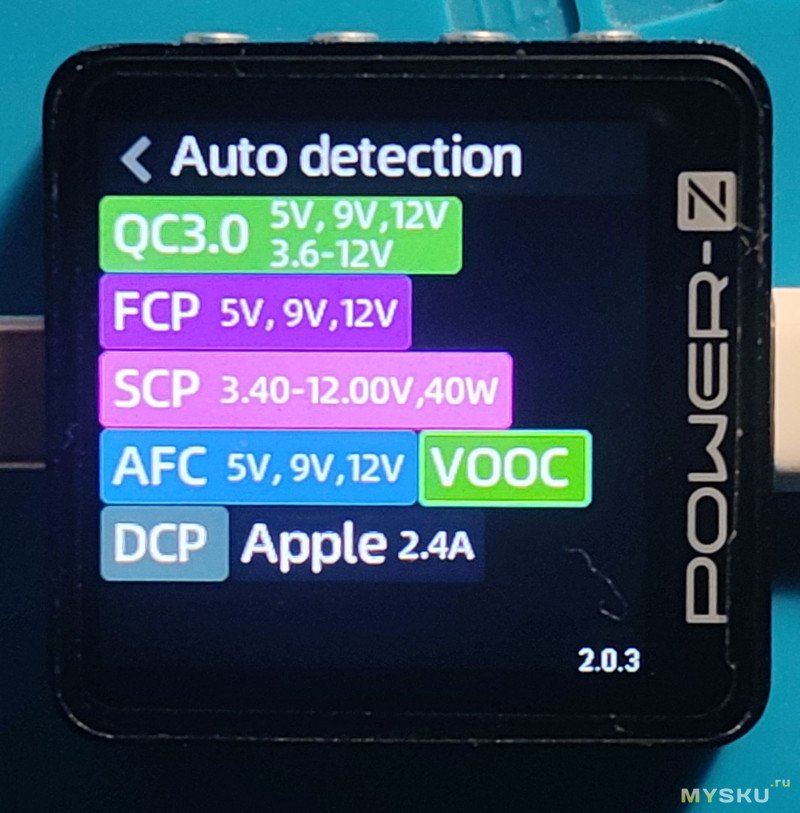

Тестер выдал (кабель хороший, от смарта) грядку протоколов:
***Подробнее о каждом пункте - далеко не факт, что найденные данные соответствуют действительности
По очереди проверим на стабильные цифры (за 0.25-0.35А до отсечки):
Qualcomm Quick Charge 3.0 / 2.0:

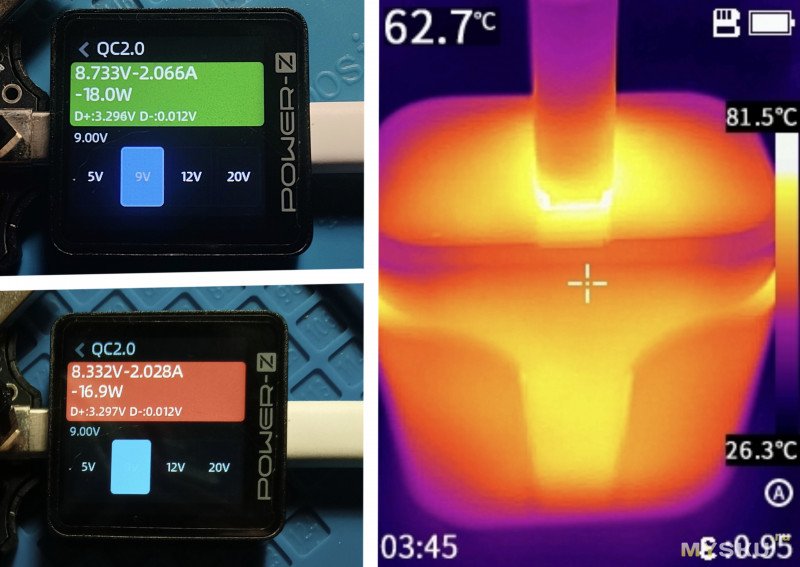

QC2.0:
QC3.0 выдал более интересные результаты, поэтому остановился поподробнее.
На 5V (штатное и почти до отсечки):
На 9V:
На 12V:
С семейством Qualcomm мы разобрались — блок показал себя как неуправляемый оверклокер. Теперь самое время перейти к…
Huawei FCP (Fast Charge Protocol):
5V:
9V:
12V:
Скучное это всё, пошли к следующему участнику…
Huawei SCP (SuperCharge Protocol):
Samsung AFC (Adaptive Fast Charging):
VOOC:
_____
Qualcomm Quick Charge 3.0 / 2.0:

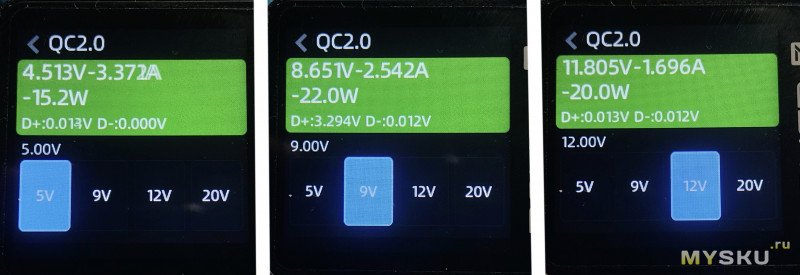

QC2.0:

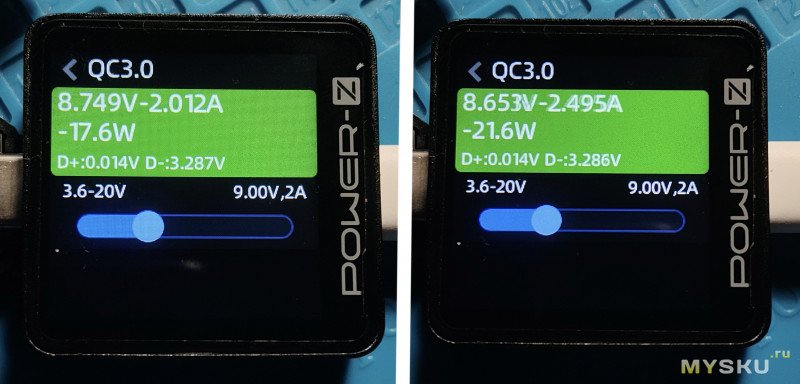

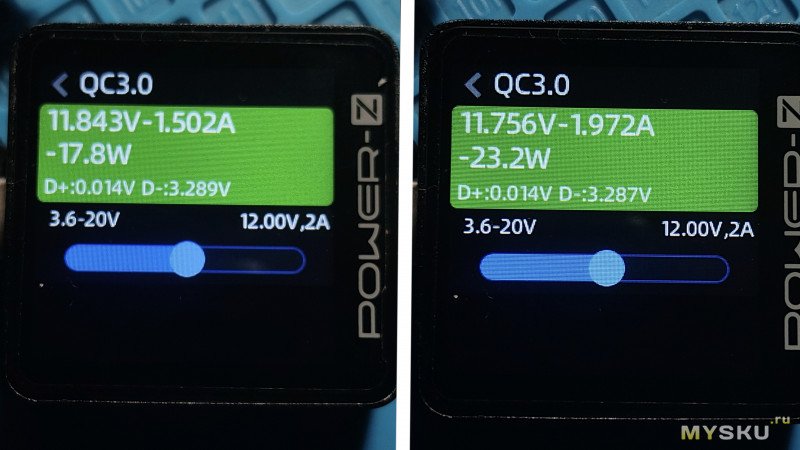

QC3.0 выдал более интересные результаты, поэтому остановился поподробнее.

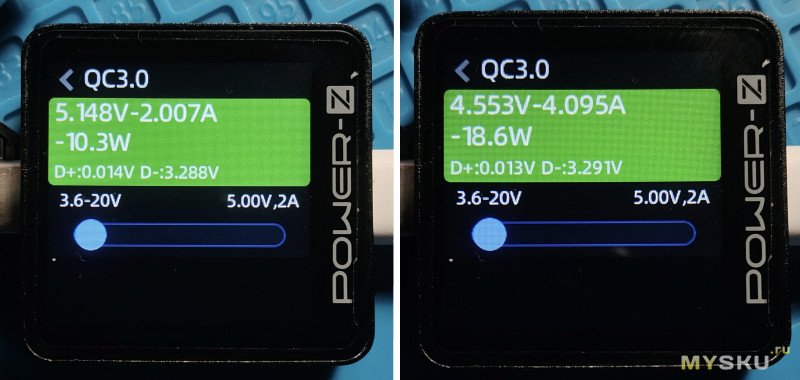

На 5V (штатное и почти до отсечки):
На 9V:
На 12V:
С семейством Qualcomm мы разобрались — блок показал себя как неуправляемый оверклокер. Теперь самое время перейти к…

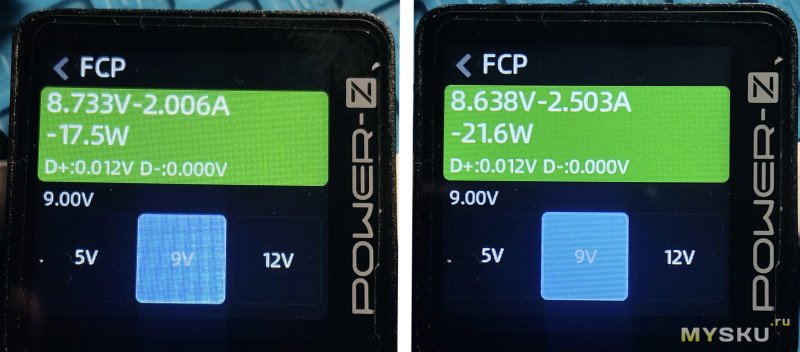

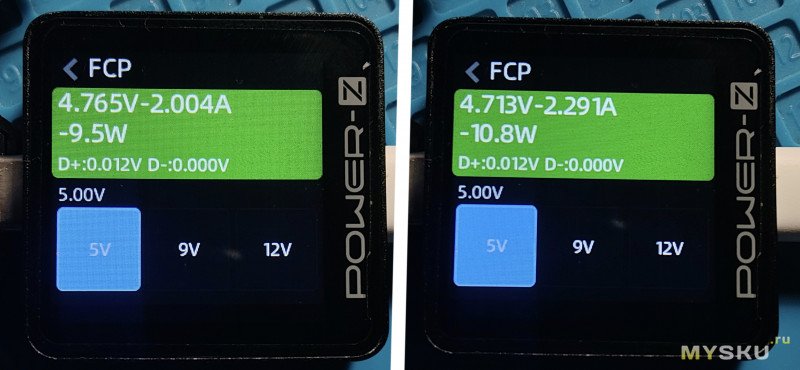

Huawei FCP (Fast Charge Protocol):
5V:
9V:

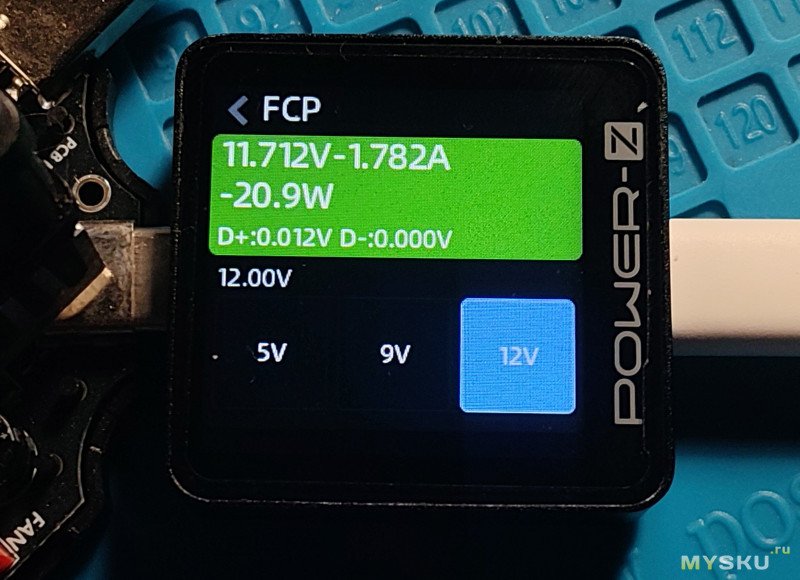

12V:
Чуть больше — и отсечка.
Скучное это всё, пошли к следующему участнику…

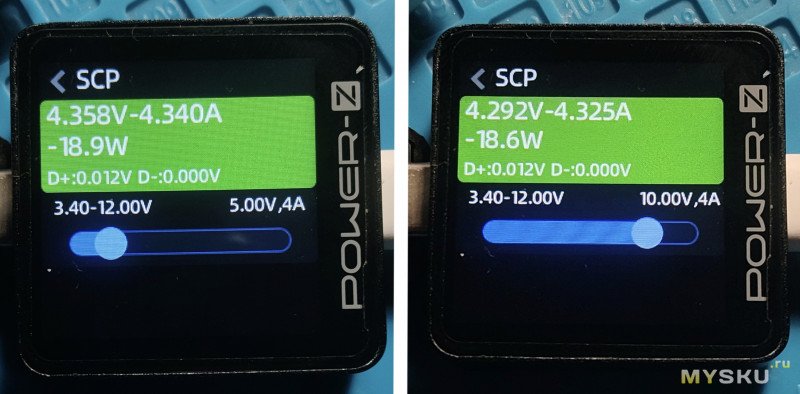

Huawei SCP (SuperCharge Protocol):
Защита OCP полностью проигнорировала перегрузку.

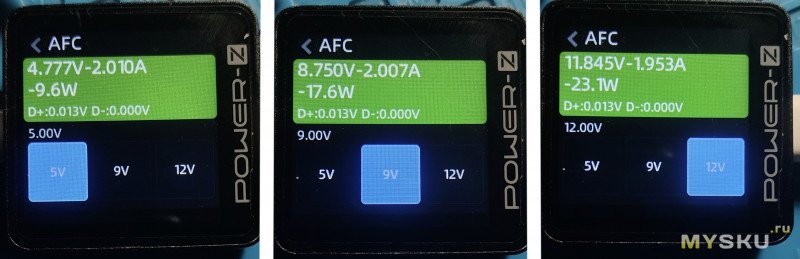

Samsung AFC (Adaptive Fast Charging):

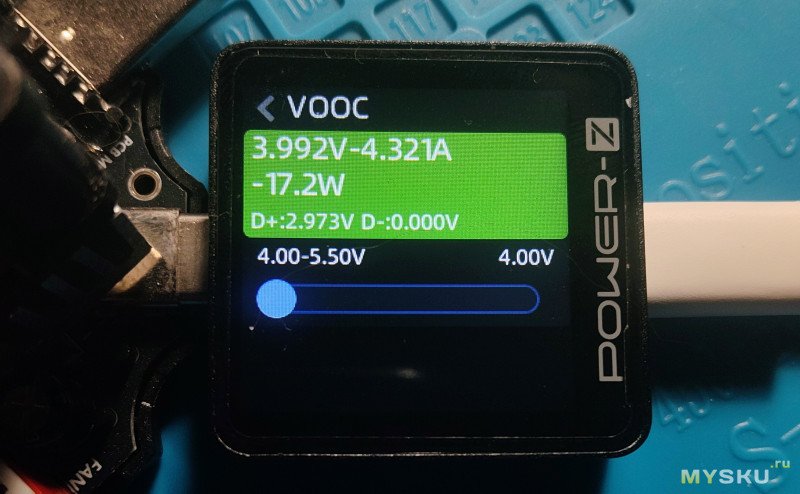

VOOC:
При изменении напряжения в большую сторону — отключка даже при 0.3А.
_____
Защита от перегрузки по току (OCP) настроена слишком высоко или практически отсутствует: блок позволяет снимать с себя и 23 Вт и больше 4А, сознательно допуская критические просадки напряжения. Вскрытие покажет))
_____
Но перед потрошением пусть будет баня — 30 минут на 18W(штатное же?.. вот и посмотрим):
_____

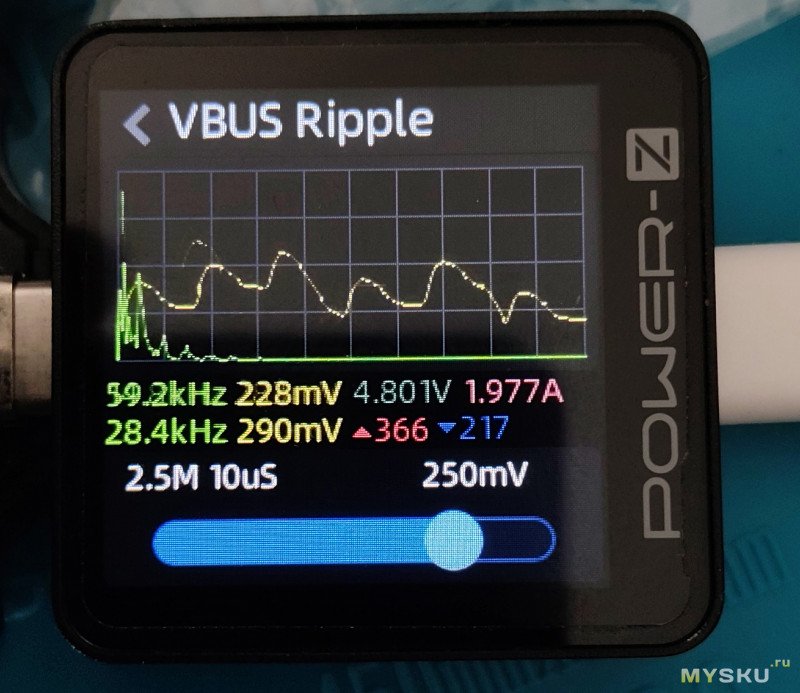

А как же дела с пульсациями?;)
«Нормально» всё:
Замер проводился встроенным 16-битным анализатором тестера Power-Z KM003C в режиме закрытого входа (AC Coupled) при частоте дискретизации 2.5 MS/s и развертке 10 uS.Текущий режим нагрузки: 4.801 В / 1.977 А (мощность около 9.5 Вт).Пульсации от пика до пика (Vpp): 290 мВ (пиковые выбросы от -217 мВ до +366 мВ).Основная частота работы ШИМ: 59.2 кГц (с субгармониками на 28.4 кГц).
#4. Итоги. Дестрой.

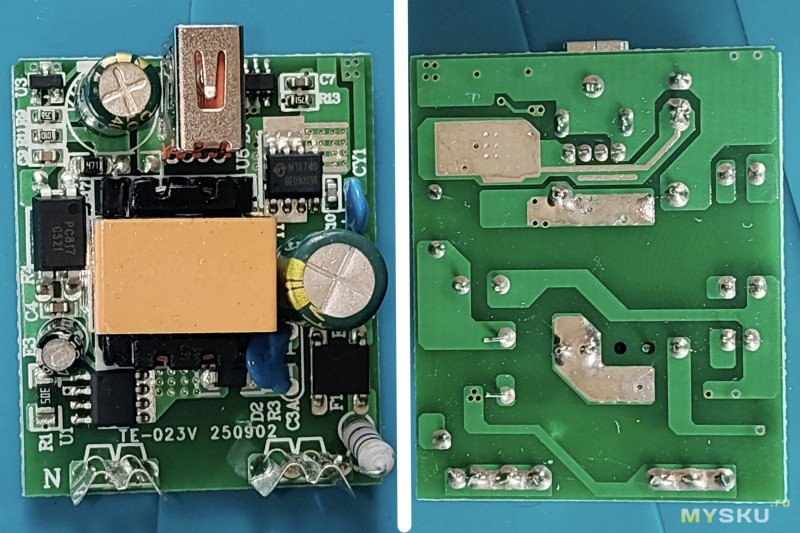

Основные фото:
OEM-платформа TE-023V (ревизия платы от конца 2025 года)
И подробнее, подетально тут

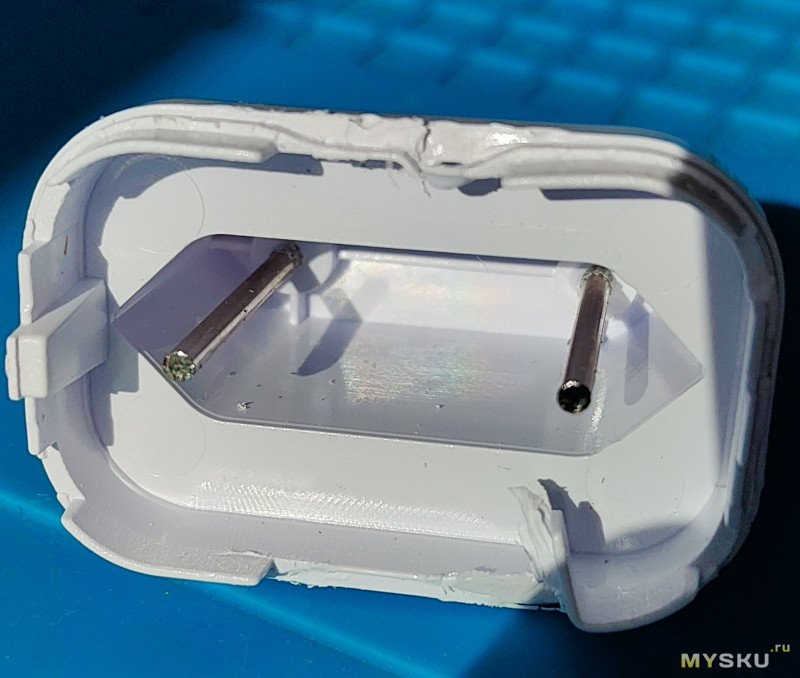

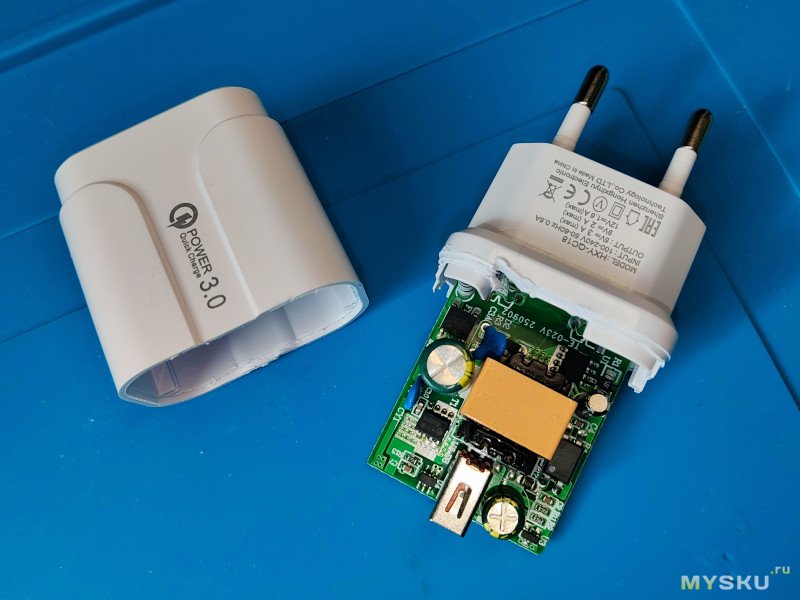

Корпус открылся непросто, шов не на торце:
Токопроводники не тонкие:
ABS10
Чип затёрт:
400v 12uf:
16 V 47 µF:
Оптопара (оптрон) PC817 C521:
CY1 — W222 1KV:
16 V 470 μF:
Синхронный выпрямитель (Synchronous Rectifier) MT6705 на 45 В со встроенным силовым MOSFET-транзистором:
Без маркировки:
***
Токопроводники не тонкие:

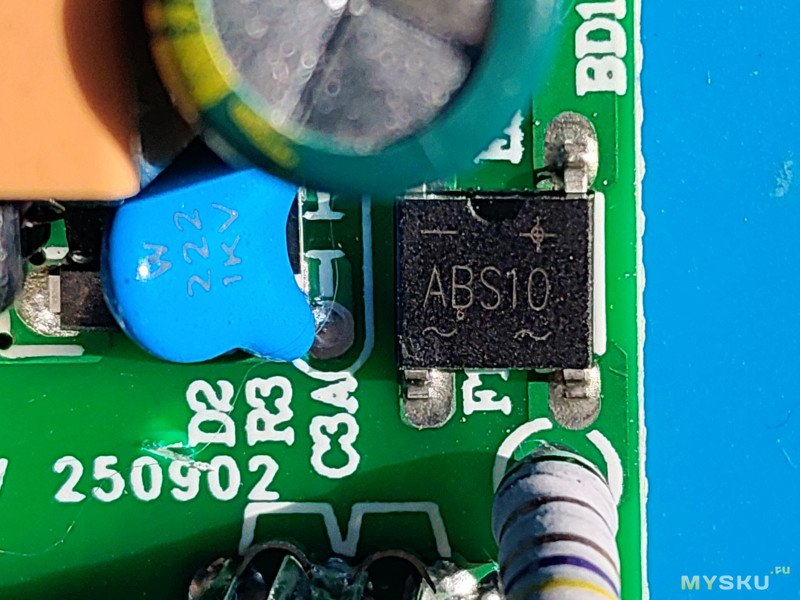

ABS10
Для блока мощностью 18 Вт (и даже с учетом нашего оверклокинга до 23 Вт) одноамперного моста на 1000 В хватает с огромным запасом.

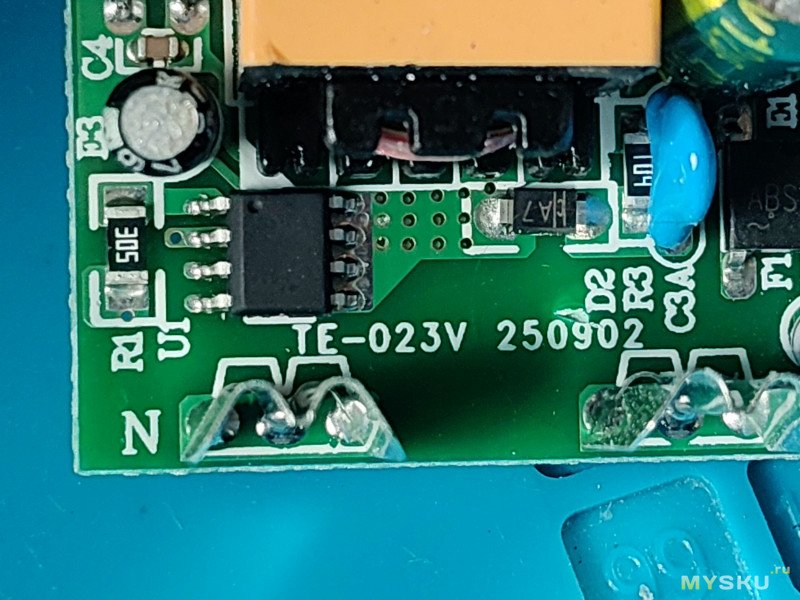

Чип затёрт:

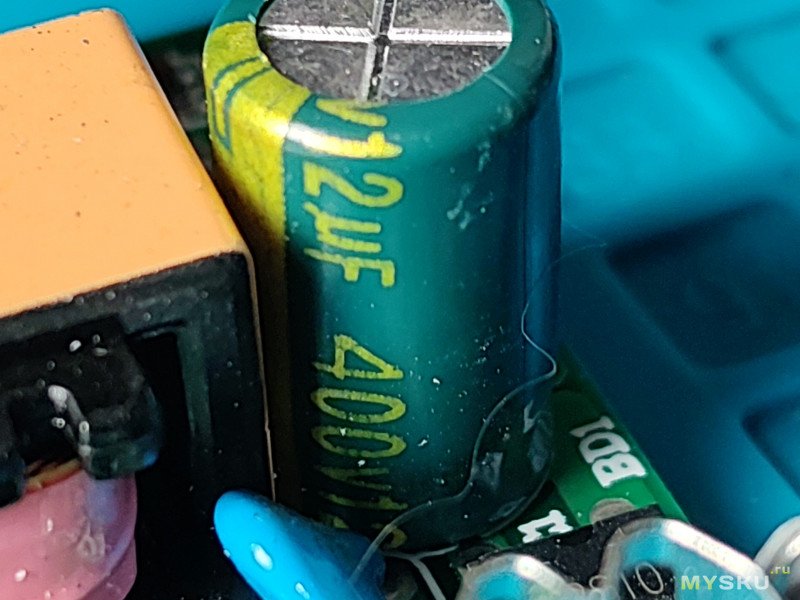

400v 12uf:

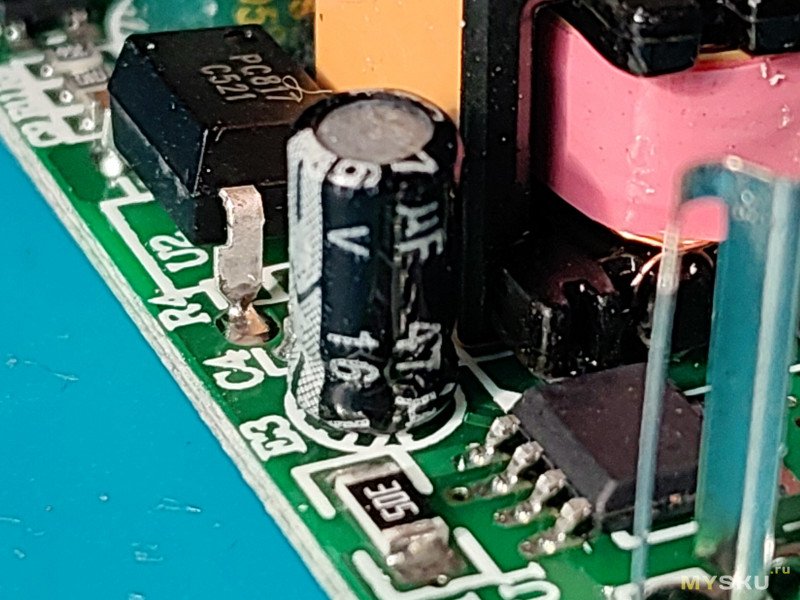

16 V 47 µF:

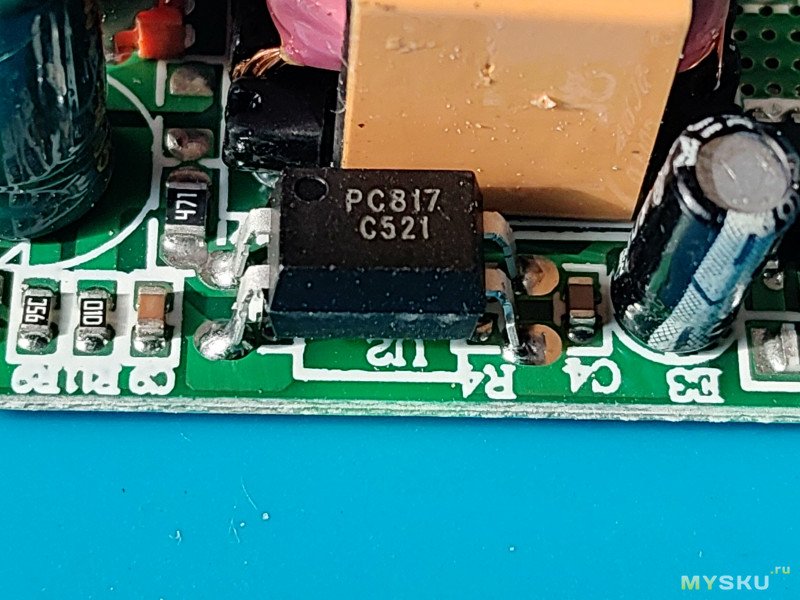

Оптопара (оптрон) PC817 C521:

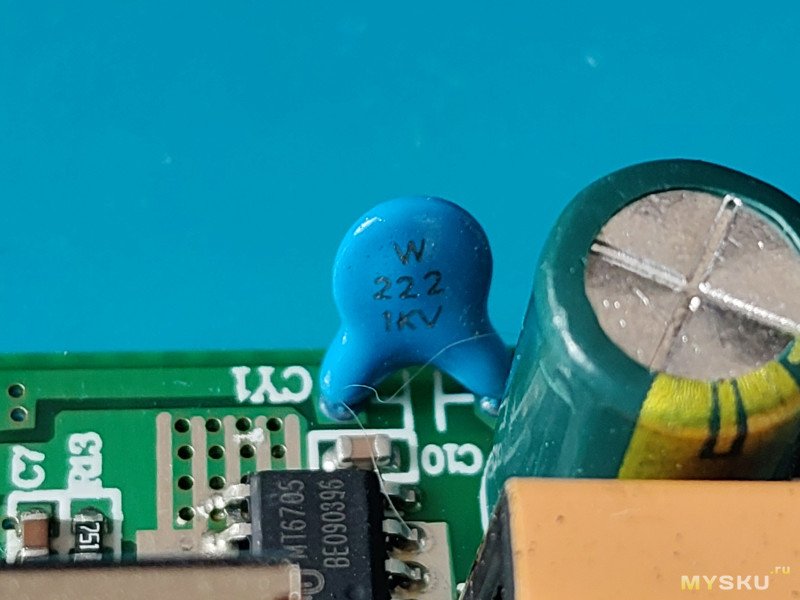

CY1 — W222 1KV:

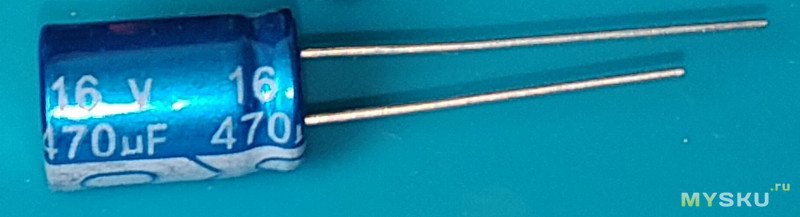

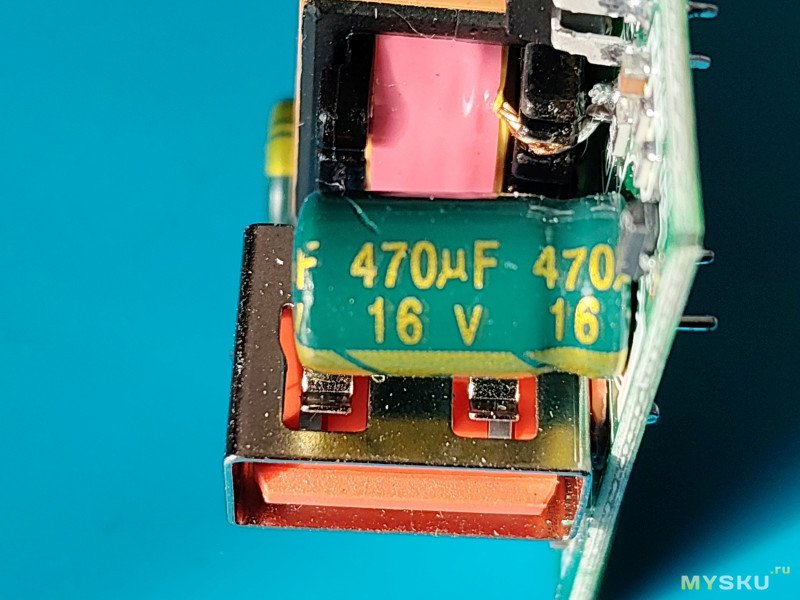

16 V 470 μF:

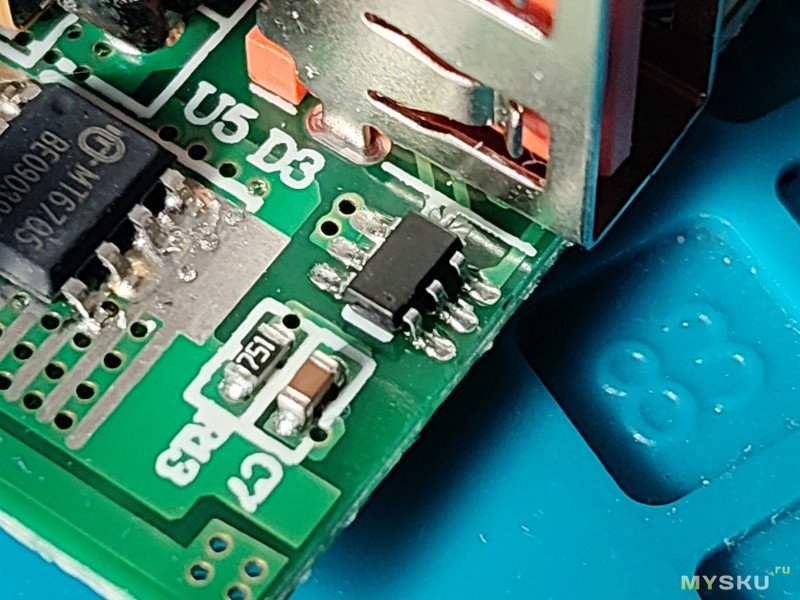

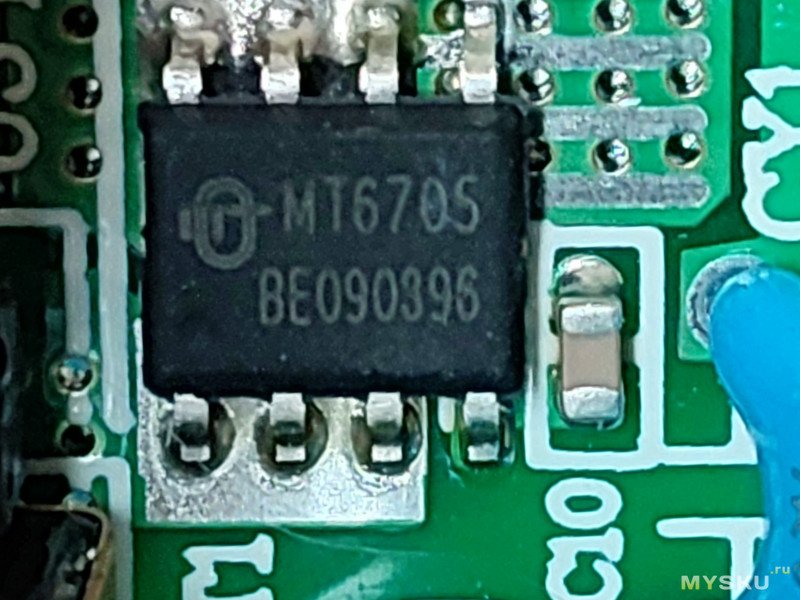

Синхронный выпрямитель (Synchronous Rectifier) MT6705 на 45 В со встроенным силовым MOSFET-транзистором:
Без маркировки:
***#5. Итоги.
Блок эффективный, холодный (относительно конечно, и на средних мощностях), но невероятно «шумный».
Силовая часть и программные протоколы обладают колоссальным запасом прочности, позволяя компактной плате выживать на мощностях до 23 Вт.
Как можно по моему обозначить любую зарядку в подобном ультра-эконом сегменте — подойдёт для всего, но лучше выбрать что-то подороже и поизвестней (там защита будет полноценная и штатная, холодная работа), с хорошими характеристиками не только «на бумаге».
***
Спасибо за внимание.
