Внутренняя звуковая карта Creative Sound Blaster Audigy Fx Pro

PCI-E аудиокарты — девайсы, которые сейчас редко ставят в компьютеры и только по осознанной потребности в большем функционале, чем может предложить обычная «встройка». Данная же плата оснащается выходами 7.1, SPDIF, 9pin, интегрированным усилителем для наушников и приложением Creative Nexus для настройки звучания.

Характеристики

Подключение	PCI-E
Формат	7.1 / 5.1
Разрядность ЦАП/АЦП	32 бит
Макс. частоты ЦАП/АЦП	384 кГц
Отношение сигнал/шум	120 дБ
Аналоговые выходы	jack 3.5 мм (TRS) x3 шт.
Аналоговые входы	jack 3.5 мм (TRS)
Цифровые выходы	RCA (S/PDIF коаксиальный)
Поддерживаемая ОС	Win10+

Внешний вид

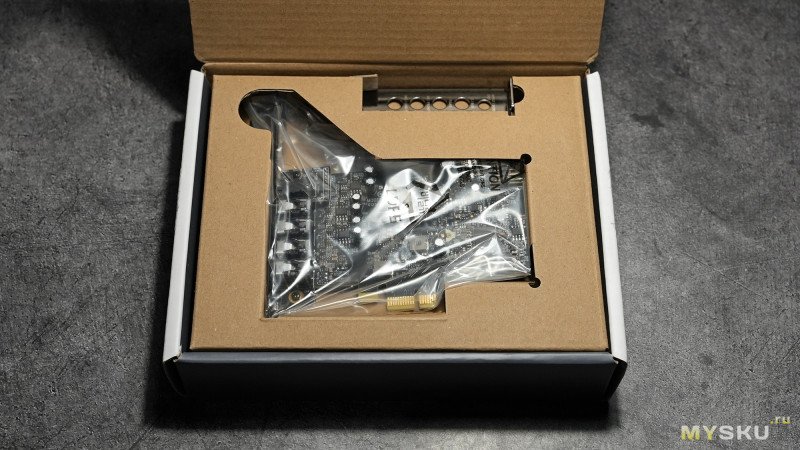

Карта поставляется в картонной коробке белого цвета с цветной печатью.


Плата помещена пакет и ложемент из бежевого картона.


В комплекте, помимо карты, находится инструкция и низкопрофильная планка для установки в миниПК.


Планки (штатная и укороченная) оснащаются подписями разъёмом и крепятся к плате с помощью двух винтов.

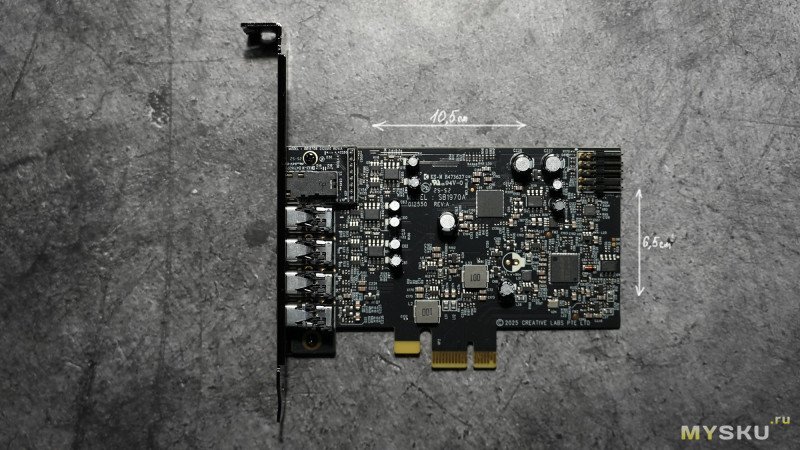

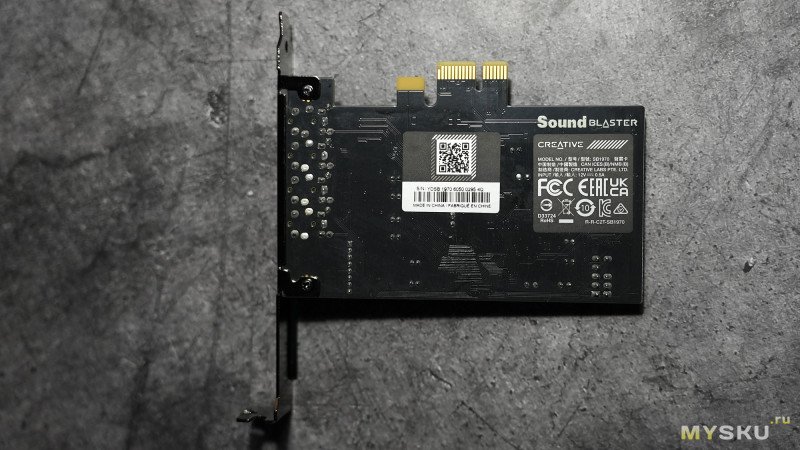

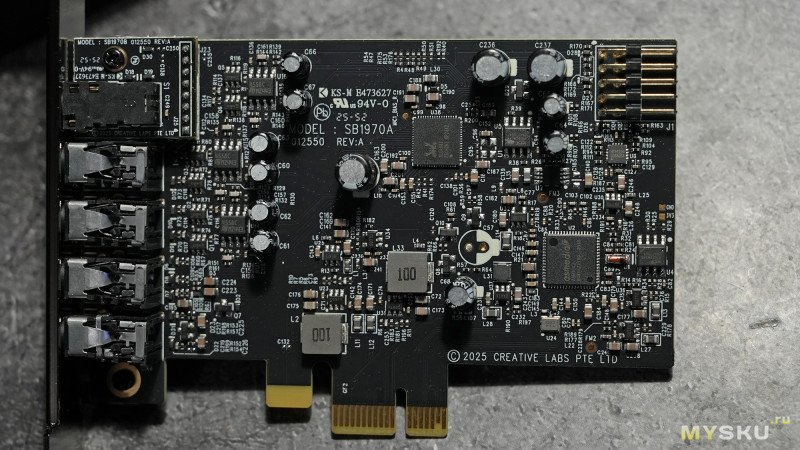

Аудиокарта выполнена в формате PCI-Е x1 платы небольших размеров с плотным SMD-монтажём. На обратной стороне платы через шелкографию нанесено название серии Sound Blaster, а на чёрной наклейка дана информация о необходимом входном 12В/500мА

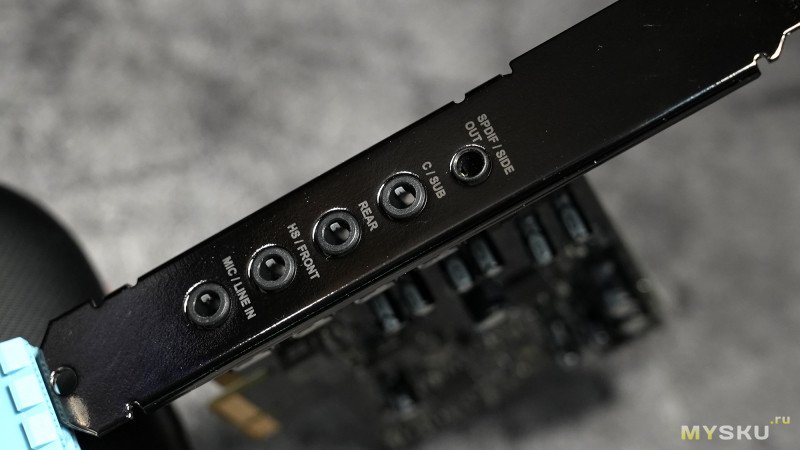

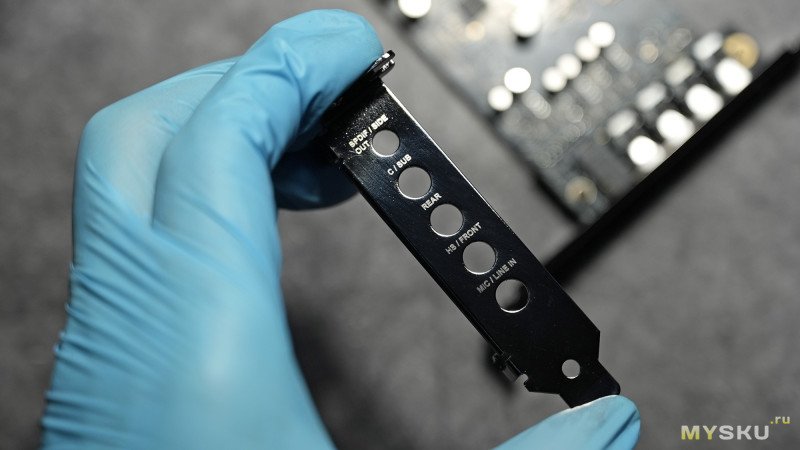

На планку вынесены пять основных разъёмов без цветового различия, только подписи:

1) SPDIF / Side Out
2) C / Sub
3) Rear
4) HS / Front
5) Mic / Line In

Схема подключения акустики может быть разной, но в совокупности можно реализовать полноценную дискретную систему 7.1. В режиме стерео максимально можно вывести до 32 бит и 384 кГц.

К аудиокарте можно подключить акустику с разделением по каналам (передние колонки, задние, центральный канал, сабвуфер). Через гибридный разъём SPDIF / Side Out доступно подключение как обычной аналоговой акустики, так и цифровой техники — как AV-ресиверы или внешние ЦАПы. На «борту» имеется и встроенный усилитель, который по заявлению производителя может «раскачать» высокоомные наушники. Запись звука производится через разъём Mic / Line In, дискретность настраивается, максимально поддерживаемая до 32 бит и 192 кГц.

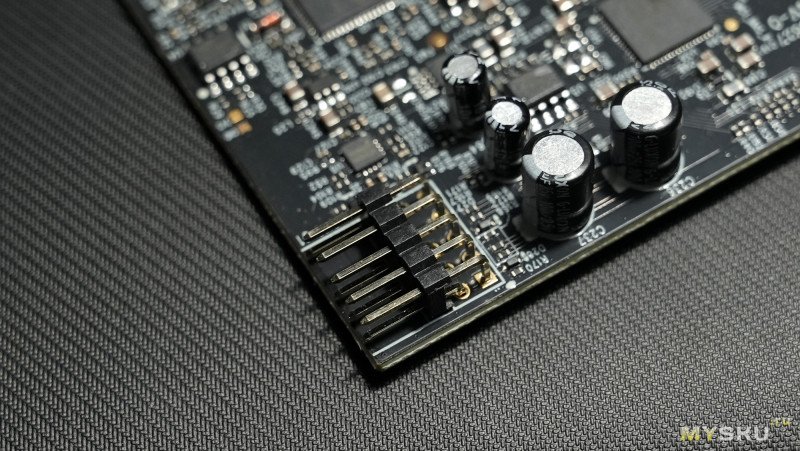

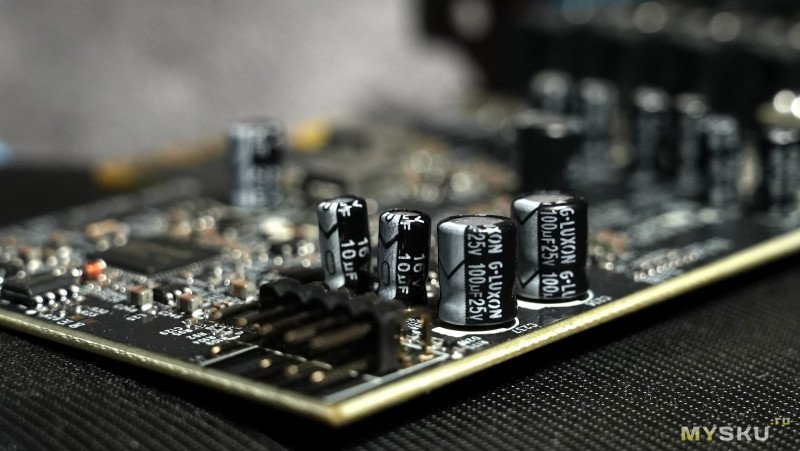

С противоположного от разъёмов края платы находится контактная гребёнка под коннектор 9pin для вывода аудиоразъёмов на переднюю сторону системного блока компьютера.

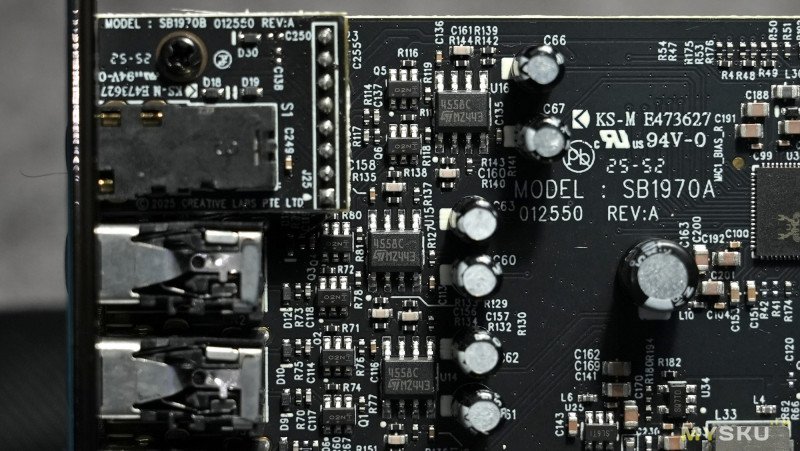

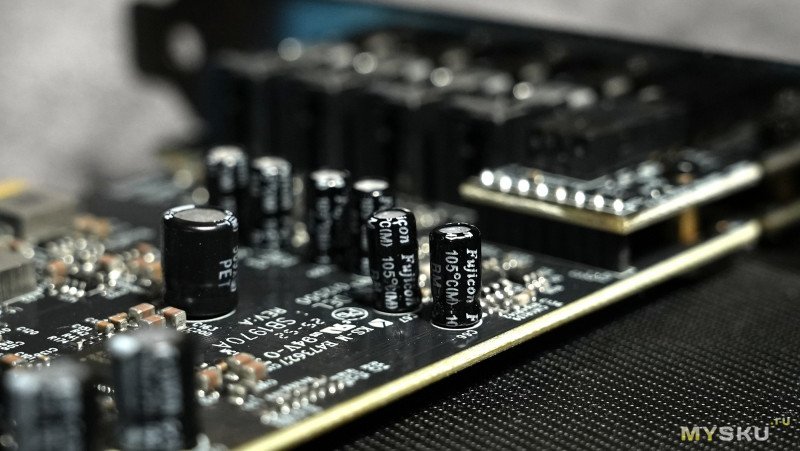

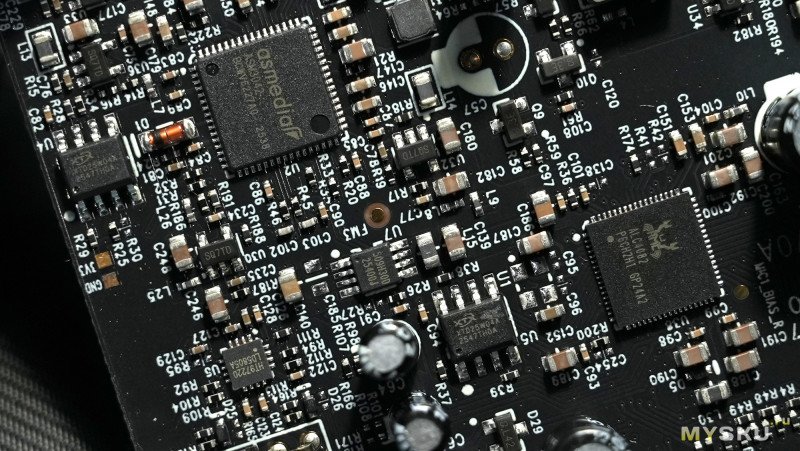

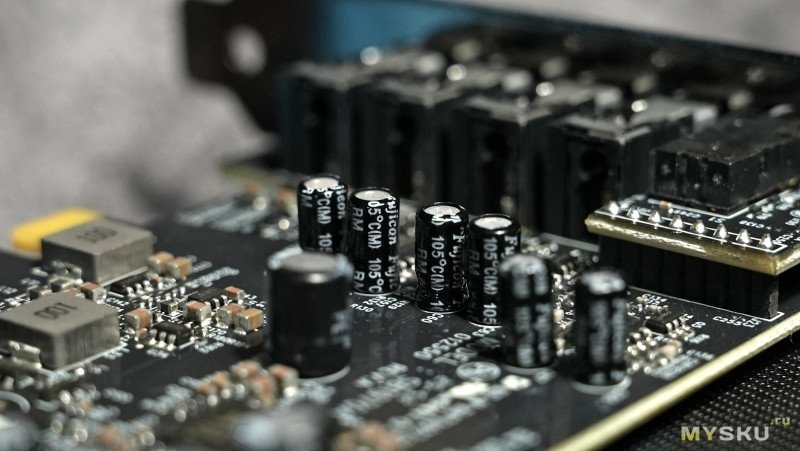

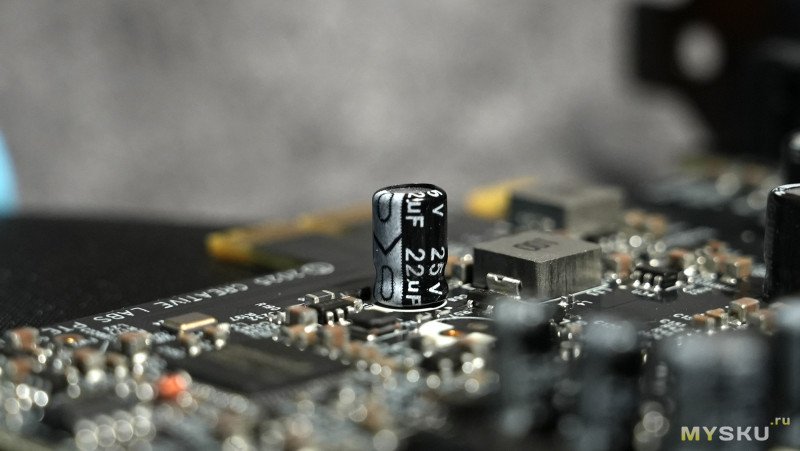

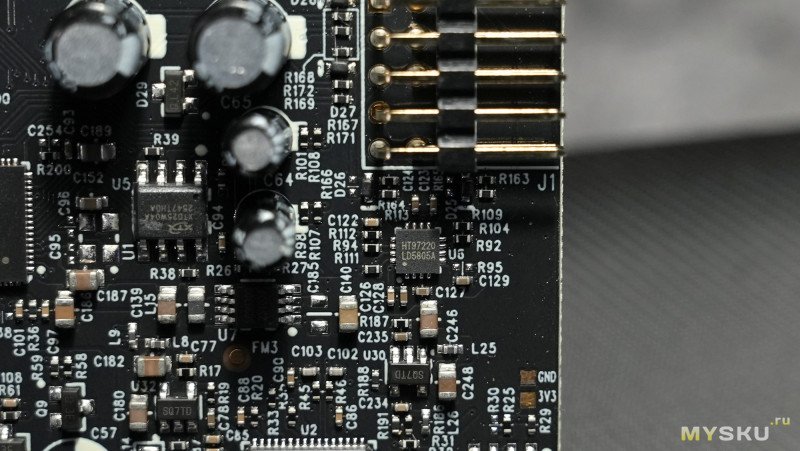

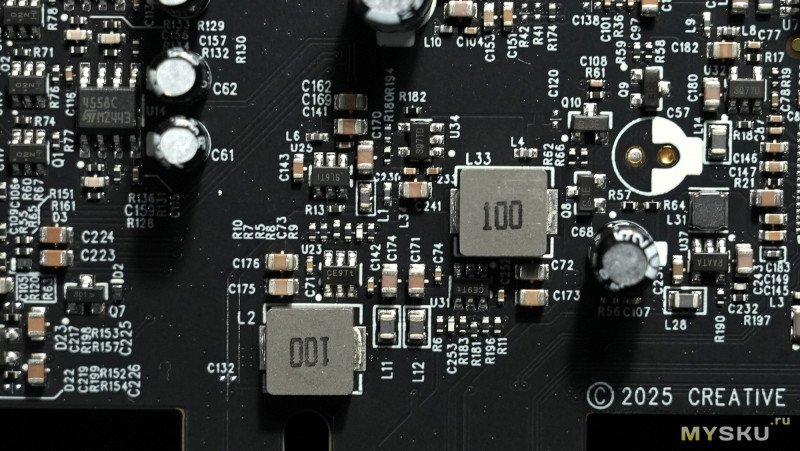

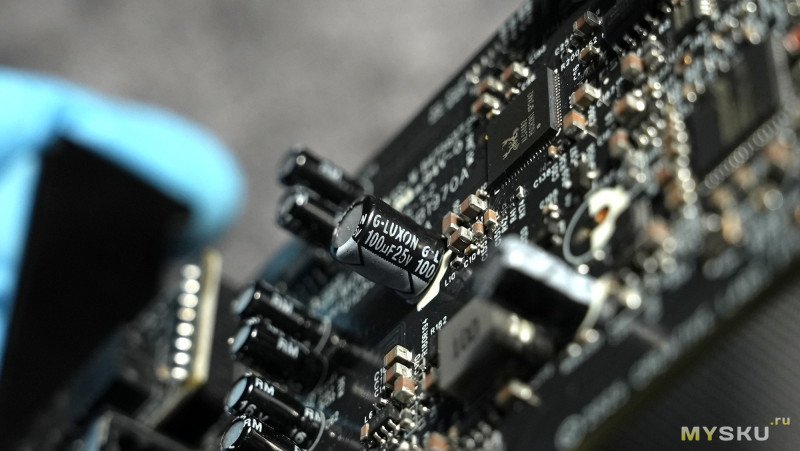

Аудиокарта базируется на флагманской микросхеме Realtek ALC4082, кодеке, который занимается преобразованием цифрового сигнала в аналоговый (ЦАП), обратно (АЦП) и согласованием аудиопотоков. Плата на таком кодеке может воспроизводить звук до 32 бит/384 кГц. Рядом стоящий контроллер ASMedia ASM3042 обеспечивает связь между аудиокодеком и PCI-E шиной. За усиление сигнала для наушников отвечает HT97220. XTD25W04A — микросхема SPI NOR Flash-памяти объёмом 512кб. В качестве операционных усилителей установлены 4558C. Электролитические конденсаторы здесь используются производства G-Luxon и Fujicon.

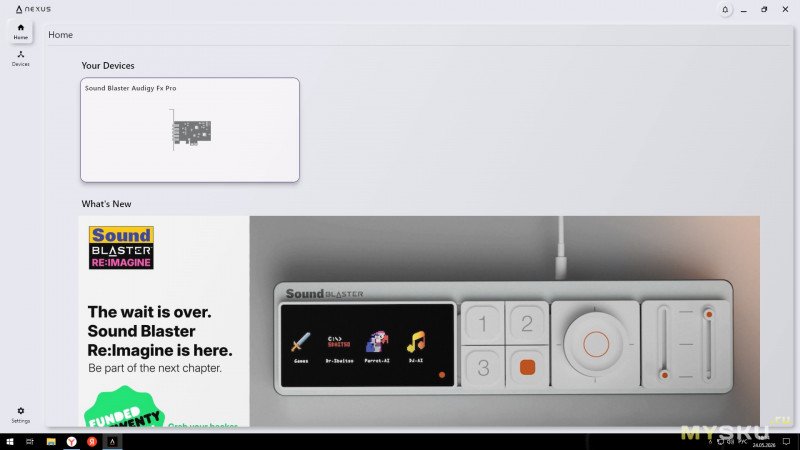

Софт под Windows Creative Nexus

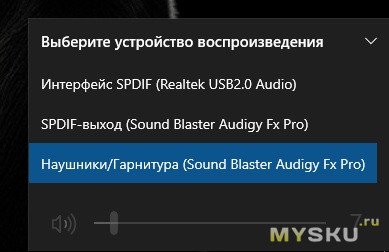

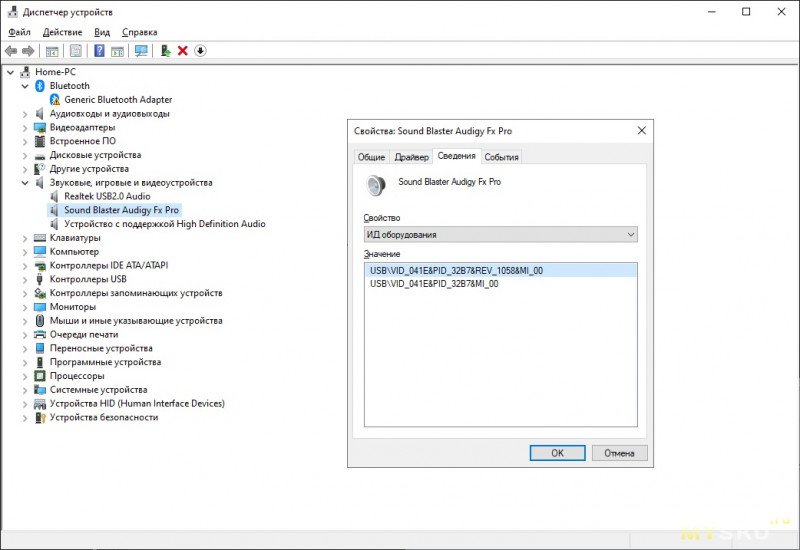

Для полноценной работы с платой, настройки звука под себя со своими индивидуальными профилями, потребуется скачать драйвер и специальный софт Creative Nexus. В диспетчере устройств и в настройках звука девайс отображается под своим именем.

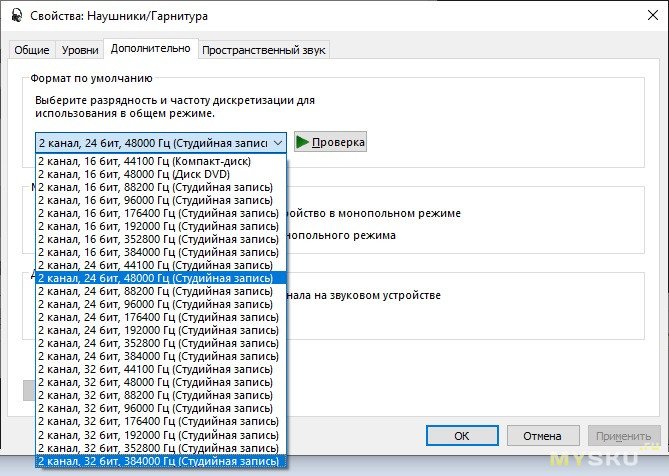

32 бит/384 кГц в списке доступных имеются.


Интерфейс приложения при этом простой и понятный.
Текущая версия прошивки 1.00.05.0008, обновить можно через вкладку Firmware.


Наверху приложения чуть левее находятся три вкладки:

Direct Mode — деактивирует все эквалайзеры и подаёт звук, как есть.

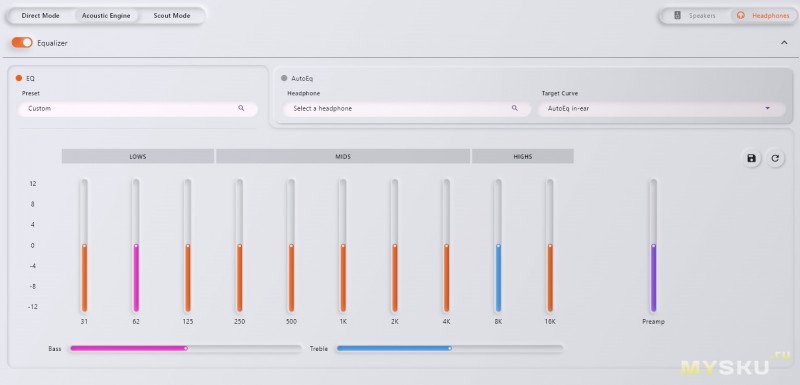

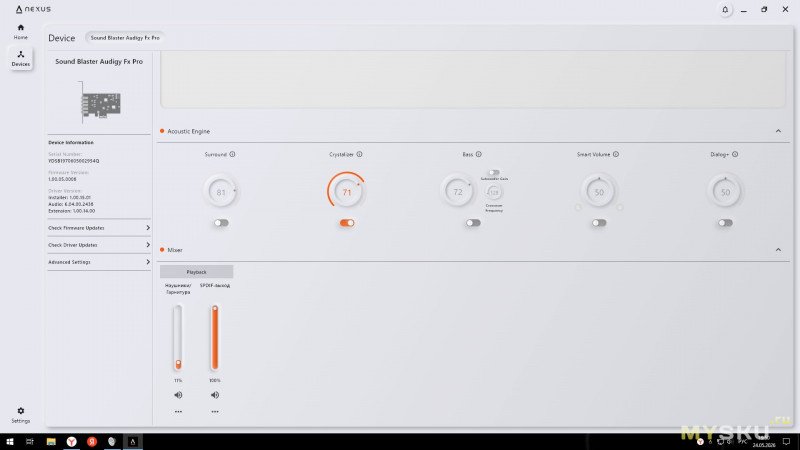

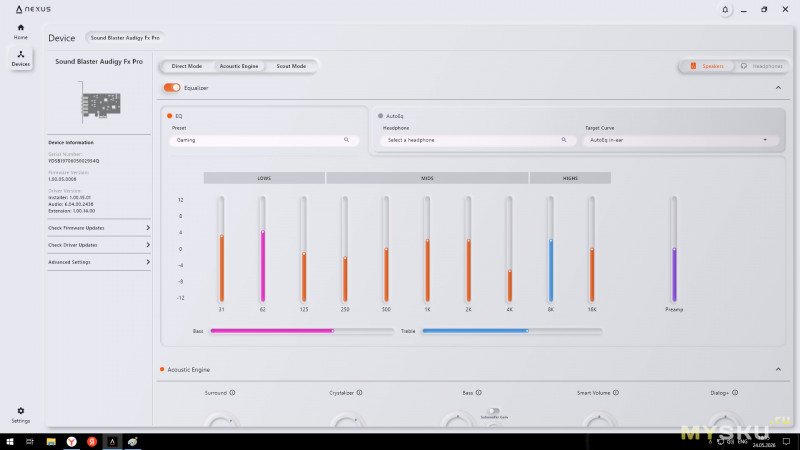

Aсoustic Engine — здесь можно либо загрузить готовый пресет эквалайзера с гибкой настройкой по частотам, либо воспользоваться упрощёнными регуляторами низких и высоких частот. Есть отдельная регулировка уровня выходного усиления и крутилки Surround, Crystalizer, Bass, Smart Volume и Dialog+. Если не хочется заморачиваться регулировками, то в поле «Select a Headphone» можно выбрать отдельный пресет для конкретной модели наушников.
Scout Mode — предназначен для улучшения качества звука в играх, выделяя ключевые звуковые эффекты (шаги, шорохи, выстрелы, перезарядку, отдалённые звуки), что актуально для стрелялок.

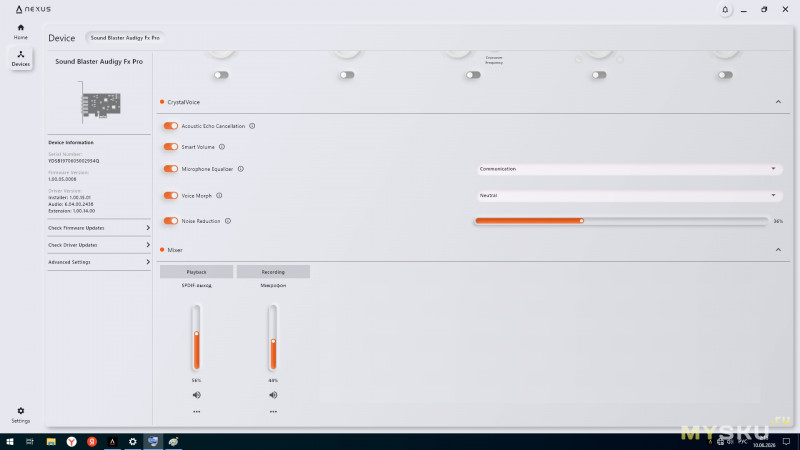

При записи голоса задействуется пакет программных технологий CrystalVoice, включающий шумоподавление, эхоподавление, умное выравнивание уровня громкости голоса, эквалайзер, и простые эффекты голоса.

Noise Reduction (Шумоподавление): автоматически подавляет посторонние фоновые шумы — звуки клавиатуры, вентиляторы ПК, уличные шумы, делая голос чистым.

Acoustic Echo Cancellation (Подавление акустического эха): устраняет эхо и дребезжание, которые возникают, когда звук из колонок или наушников попадает обратно в микрофон.

Smart Volume (Умная громкость): Выравнивает громкость голоса. Можно отклониться от микрофона или, наоборот, приблизиться к нему, и собеседник всегда будет слышать с ровной громкостью без необходимости кричать.

Microphone Equalizer (Микрофонный эквалайзер): Можно убрать «гулкость» и бубнёж, поправить взрывные звуки «П/Б»

Voice Morph (Изменение голоса): Позволяет изменять тембр и окраску голоса. Например звучать, как робот, персонаж или просто добавлять спецэффекты для веселья.

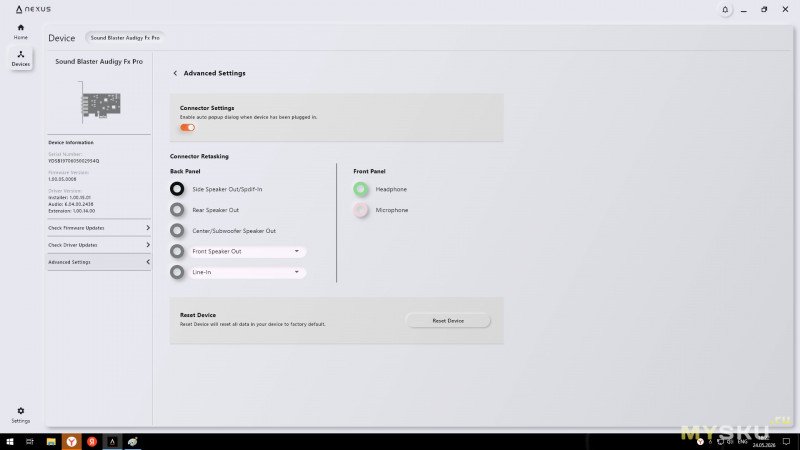

Активные подключенные разъёмы подсвечиваются на блок-схеме разъёмов.

Подключение и звучание

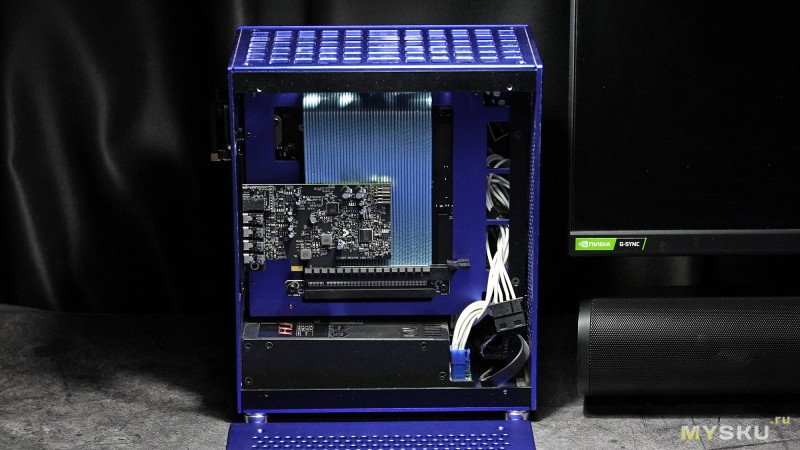

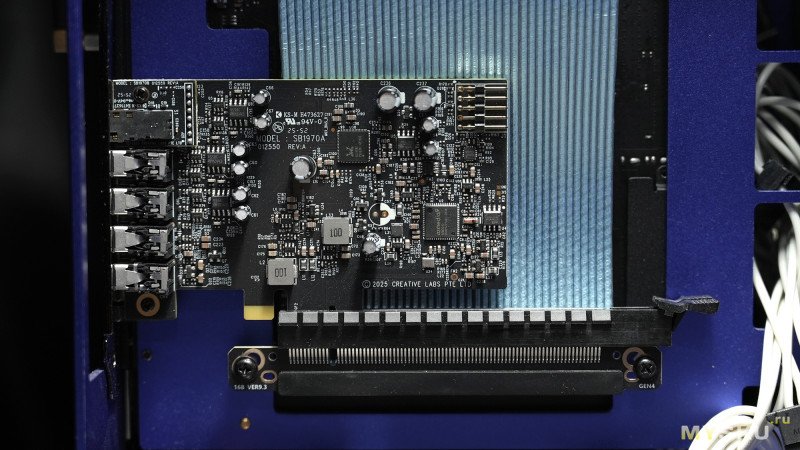

В моём случае аудиокарта будет установлена в мини ПК в компактном корпусе, рассчитанным под комплектующие miniITX.

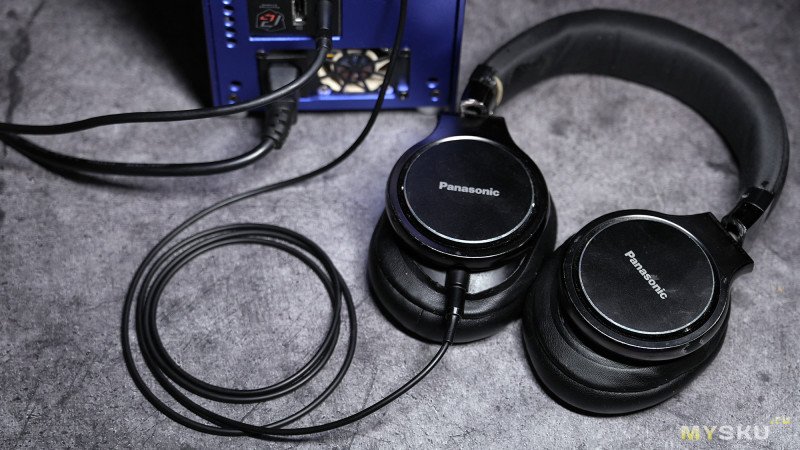

Подключил наушники Panasonic HD10 в предназначенный для них разъём FRONT / HS, звук есть сразу, посторонних щелчков нет, регулировка громкости плавная. При отсутствии звука наводок от компонентов нет, шипения тоже нет, хотя это чаще всего всегда зависит от качества комплектующих и блока питания компьютера. При подключении наушников к плате посредством коннектора 9pin звук тоже есть, но его бы использовал в последнюю очередь, так как провода, проходящие рядом с комплектующими, могут влиять на итоговый звук. Для исключения лишнего влияния лучше подключать подключать аппаратуру к разъёмам на задней планке.

Звучание в сравнении с бюджетной Realtek ALC892 отличается сильно в лучшую сторону, звук плотнее, детализация и чёткость заметно выше, инструменты в музыке стали более чётко различимыми, высокие, средние, низкие не сваливаются в кашу, а разделены по своим местам.


Если нужно тонко настроить звучание под себя, то это делается через приложение Creative Nexus. В режиме Direct Mode звук будет ровным и лишённым всяких обработок. Чтобы настроить звук, нужно переключиться в Acoustic Mode, где в доступности находится эквалайзер с регулировкой частот и отдельные ползунки с крутилками. Ползунки Bass и Treble отвечают за усиление низких и высоких частот соответственно. Если выкрутить много баса, это добавит мощи музыке, но для игровых сценариев будет уже неуместно, так как эффекты зазвучат с примерно одинаковой тяжестью и это скорее будет мешать. Эффект Surround расширяет звуковую сцену, добавляя некое виртуальное 3D-звучание, но с увеличением интенсивности эффекта будет теряться естественность звучания в сторону более цифрового-металлического, поэтому нужно подбирать приемлемый уровень. Эффект Crystalizer увеличивает акцент на детальности звучания, Smart Volume стабилизирует громкость. Штука под названием Scout Mode рабочая, выделяет в играх едва слышимые звуковые эффекты вроде отдалённых шагов, двигателей авто, звука перезарядок. Эффекты CrystalVoice вполне работоспособны, если нет времени отдельно обрабатывать свой голос с микрофона, — можно добавить своему голосу глубины, уменьшить шумы, убрать щелчки и эхо. Для стримов и голосовых чатов рабочий быстрый вариант, чтобы не разбираться с нюансами обработки звука.

Итоги

Аудиокарта будет интересна тем, кому возможностей встроенного кодека на материнской плате недостаточно. Это касается звучания в целом, возможностей софта, вариантов подключения многоканальной акустики или цифровых устройств вроде ресиверов. Владельцы топовых материнских плат на флагманских чипах разницу по звуку заметят мало, но после перехода с ALC892 будет сразу виден другой уровень звучания. Софт обновлён и доведён до ума, он здесь не просто для галочки, а даёт тонко настроить звук и быстро обработать голос под себя, что полезно для игровых сценариев и стримерских задач.
