Блок питания Gembird для ноутбуков 19В, 90Вт

Потребовался БП для питания мини-ПК. Взял один из самых бюджетных. Под cut обзор, тестирование и разборка дешёвого бюджетного БП для ноутбуков Gembird NPA-AC17 90Вт.

Зачем?

Лет 5 назад, дома, отказался от полноразмерных ПК и «переехал» на «миник». Для домашних задач мне его хватает до сих пор и места на столе не занимает.
Заказывал его на Али пустым, но в комплект положили безымянный «ноутбучный» БП 19В и 65Вт. В подарок.
Миник в пике больше 45 Вт не потребляет, и на этом комплектном БП, больше пяти лет так и проработал успешно. Пока недавно не случилось: перестал включаться, мигал секунду индикатором и отключался. Проверил БП — напряжение 19В есть, но под малейшей нагрузкой плавно падает ниже 10В. Разобрал, LRC пинцетом проверил электролиты, в первичной цепи вроде норм, а во вторичке все три умерли. Подкинул один нормальный с ёмкостью чуть больше суммарной всех трёх, но это не помогло — поведение осталось такое же. Понял, что мои знания и умения не позволяют быстро починить его, но попробовать мне будет интересно.

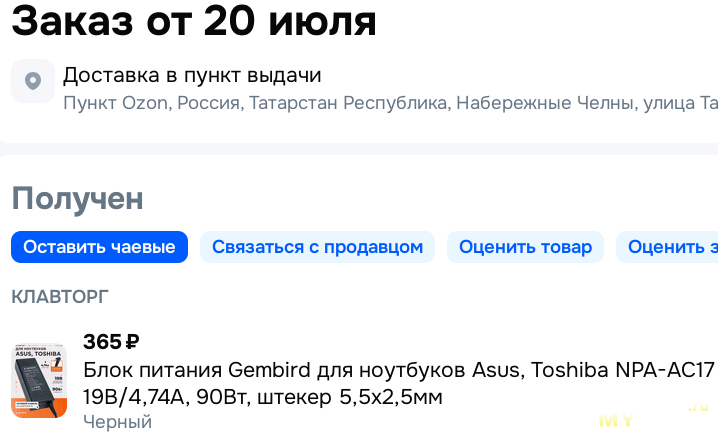

Решил заказать что-то новое, на время попыток ремонта комплектного. Т.к. старый noname больше 5 лет продержался, то и решил взять что-то не дорогое, но с хорошим запасом по мощности: на 90Вт. Попался этот Gembird, почитал отзывы на Озоне, нашёл эту модель и в ДНС, решил его заказать. С купоном магазина (берётся на странице продавца) и баллами О3 обошёлся всего-то в 365р, почти даром.

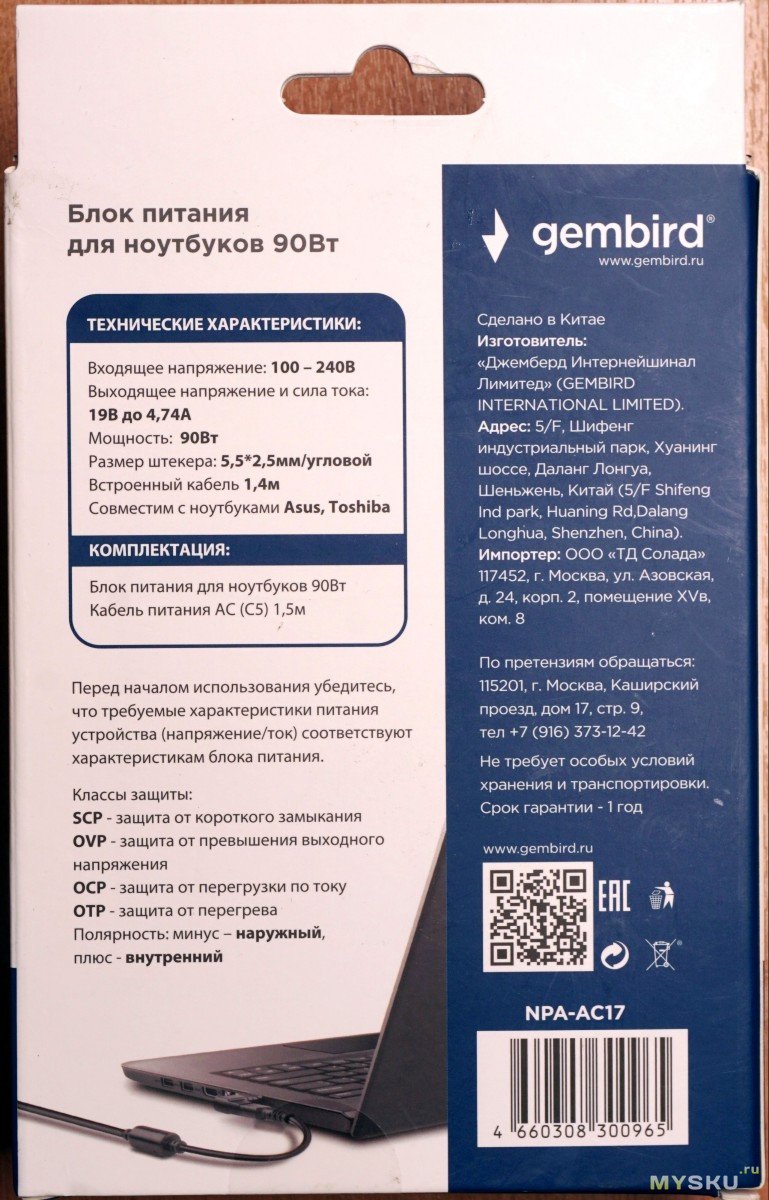

Характеристики

Привезли через день. Упакован в фирменную коробку.

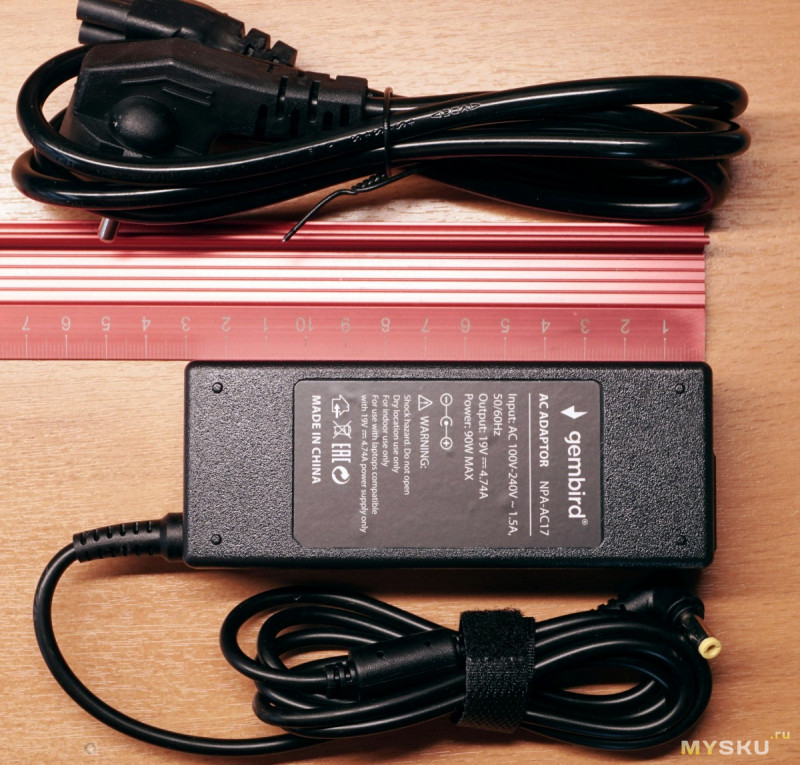

В комплекте сетевой шнур ~1.45 м, с разъёмом C5, не сильно жёсткий. Выходной кабель — несъёмный, ~1.4 м., с угловым разъёмом DC 5.5 х 2.5.
Масса — 230 грамм без выходного кабеля, 273 — с кабелем.
Габариты — стандартные для 90 Вт блоков — 128 мм х 50 мм х 30 мм. На 13 мм длиннее комплектного 65 Вт.

Проверка работы

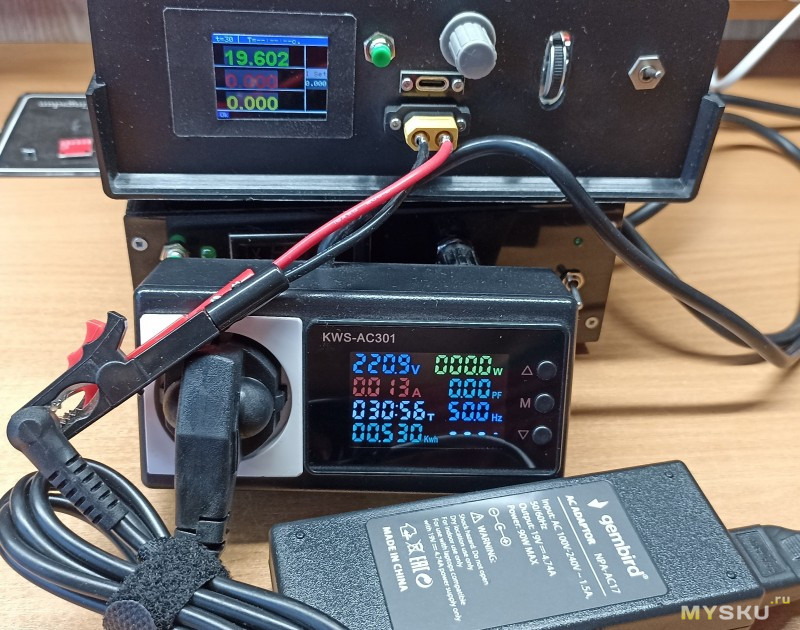

Без нагрузки, потребление БП почти нулевое, 11-13 мА, напряжение на выходном разъёме кабеля — 19.6 В.

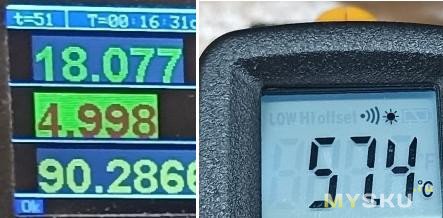

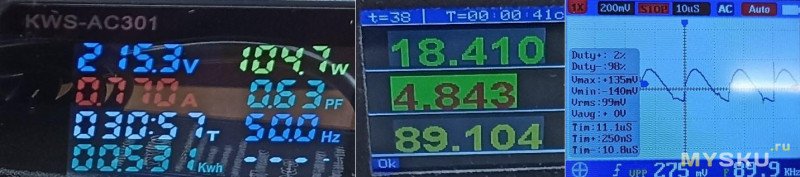

Под максимальной нагрузкой, напряжение на конце кабеля проседает до 18.4 В. Потребление от сети почти 105 Вт, PF = 0.63. КПД обычный ~85%. Пульсации при такой нагрузке — 275 мВ.

Защита по току срабатывает на ~6.45 А (~115 Вт) — выход отключается, включается после снижения нагрузки ниже этих 6.45 А.

В комнате 29 градусов, на 90 Вт прогнал где-то минут 10, нагрев на корпусе максимально «поймал» пирометром ~58 градусов, через 15 минут такой же и остался.

Что внутри

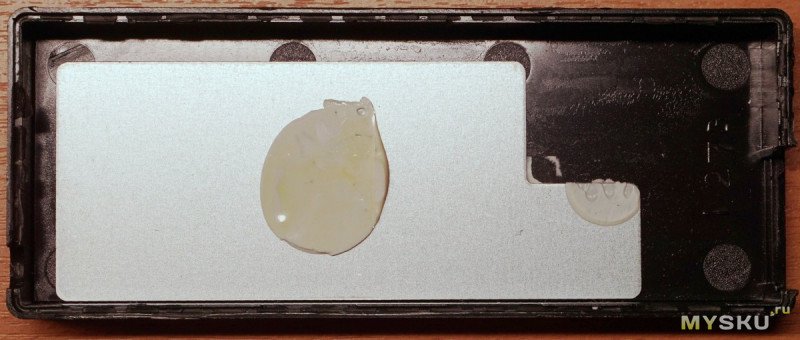

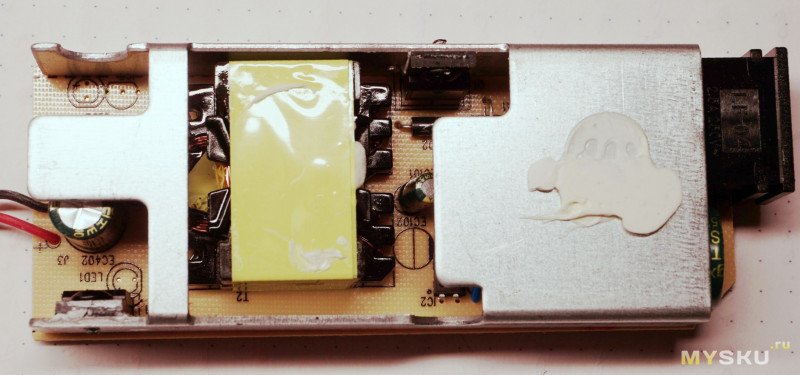

Корпус на защелках, разбирается неохотно. В одной из половин корпуса — металлическая пластина охлаждения (магнитится), к ней через теплопроводный герметик закреплены трансформатор и пластина радиаторов.

Для доступа верхней стороне платы требуется открутить винты крепления к радиаторам диодной сборки и MOSFET, но у меня это не вышло — напрямую отвертку к винтам не получается применить, а под углом шлицы не удерживаются — закручены крепко. Видимо их сначала прикрутили к радиатору а уже потом припаяли — есть полукруглые выемки на противоположных винтам стенках радиатора, т.е. что бы снять радиатор, нужно выпаять и диодную сборку и MOSFET.

На плате удалось рассмотреть:
MOSFET FQF8N65 (650В, 8А) alltransistors.com/adv/pdfview.php?doc=fhp8n65a_fhf8n65a.pdf&dire=_feihonltd
Диодная сборка: MBRF20100CT,
Y-конденсатор — JNC JN222M.

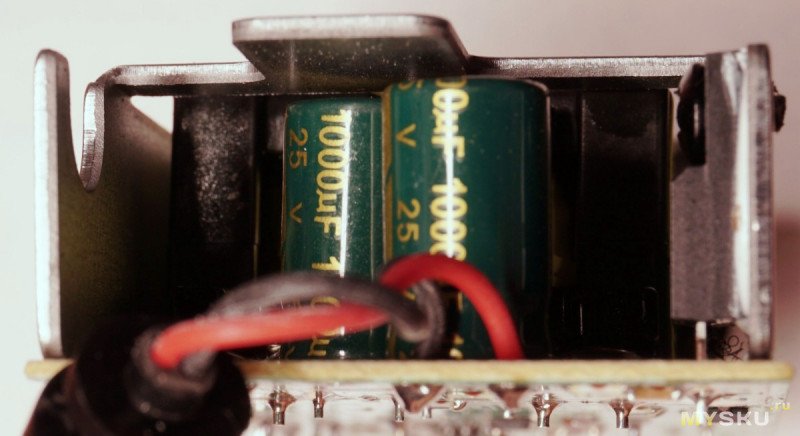

Электролитические конденсаторы ChongX VEHT, на входе 100 мкФ х 400 В, на выходе 2 штуки на 1000 мкФ на 25В в параллель.

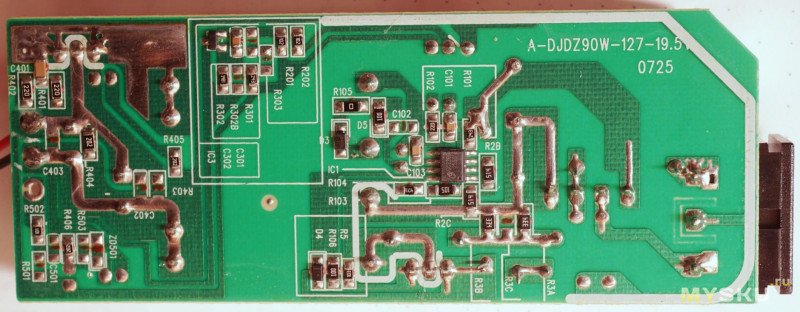

Нижняя сторона платы имеет относительно аккуратную пайку и несмытого флюса не видно.
ШИМ контроллер — GC2269, ДШ: static.chipdip.ru/lib/552/DOC001552795.pdf

Выводы

Миник от этого БП работает, при его нагрузках, БП совсем не нагревается.
