"Идеальный диод", миниобзор модуля

«Идеальный» диод представляет собой транзистор со схемой управления, позволяющей проводить ток почти без потерь в одном направлении и полностью его блокировать в другом. В отличие от обычных диодов, «идеальный» обеспечивает минимальное падение при работе в прямом направлении, что значительно снижает потери мощности. Идеальные диоды часто применяют для параллельного включения нескольких источников питания, для организации резервного питания от аккумуляторов, для защиты от обратного тока и т.п. Под катом небольшой обзор бюджетного модуля на ток 10-15 А.

Описание со страницы товара (орфография оригинала сохранена):

Рабочее напряжение: 3 В-26 В
Рабочий ток:
12В 25° C без меры рассеивания тепла 10 А (испытание на большие расстояния 10 А в течение 30 минут)
12В 25° Радиатор C + воздушное охлаждение 15 А (тест на большие расстояния 15 А на 30 минут)
Теоретическое рассеивание тепла может быть выполнено с более высоким током, но ограниченные условия рассеивания тепла выше 15А.
Не тестировалось на дальние расстояния
Статический ток: 130ua (12 В без нагрузки)
Метод позиционирования: сварочная фиксация
Размер модуля: 15*12,8*3,4 мм (измеряется вручную)

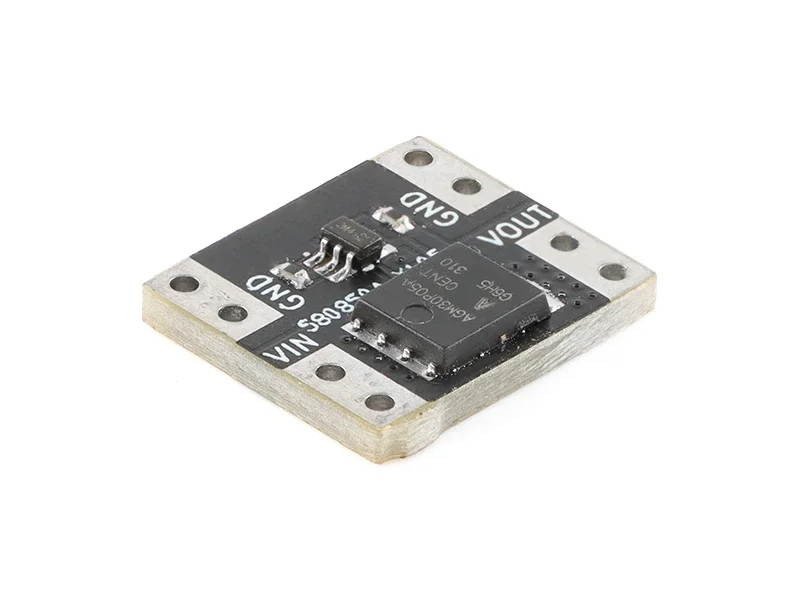

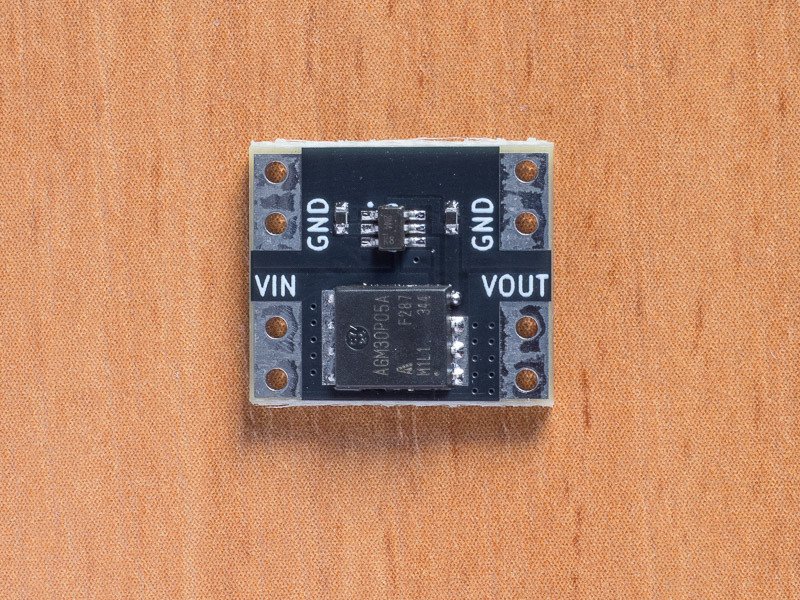

Миниатюрная платка размером 15х13 мм, отверстия на контактных площадках сделаны с шагом 2,54 мм. Подключается в разрыв плюсового провода, требует обязательного подключения к «минусу».

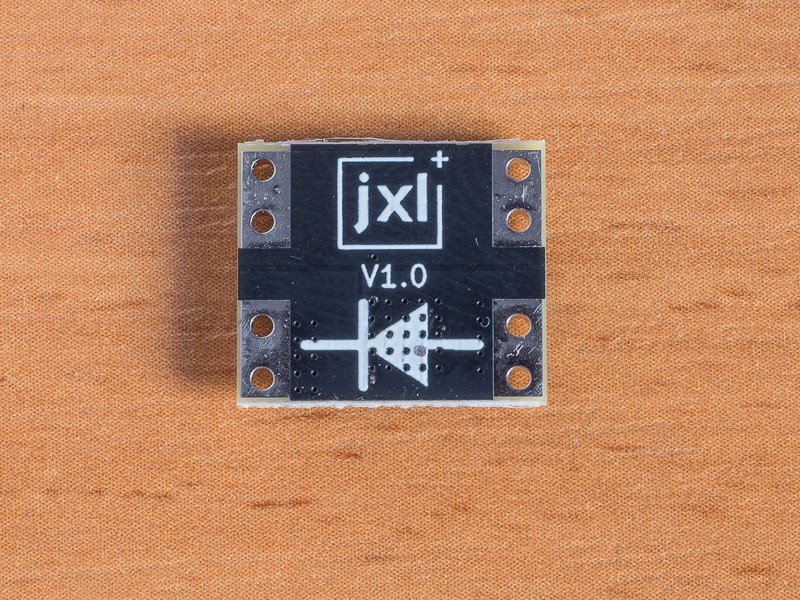

Обратная сторона пустая:

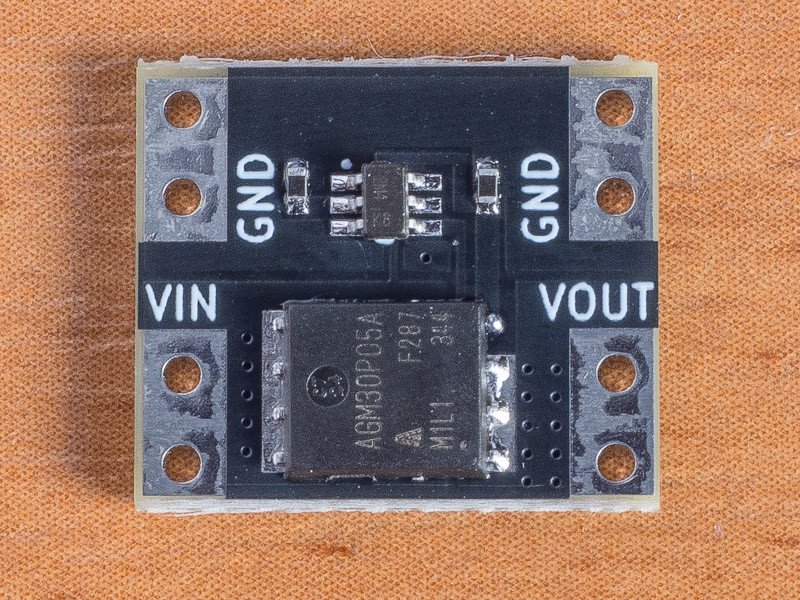

На плате минимум компонентов, силовой MOSFET, микросхема управления и два резистора.

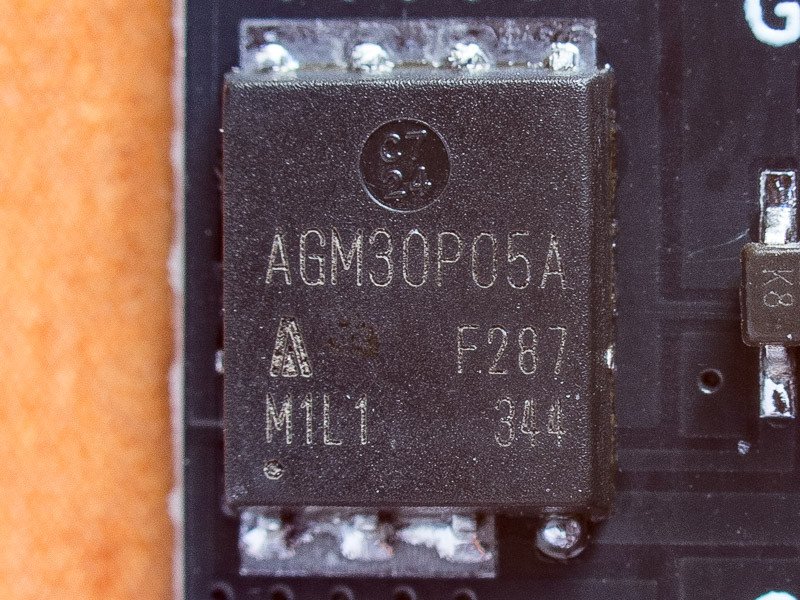

Силовой транзистор AGM30P05A, это P-канальный MOSFET на 30 вольт с типовым сопротивлением открытого канала 5,5 мОм (даташит):

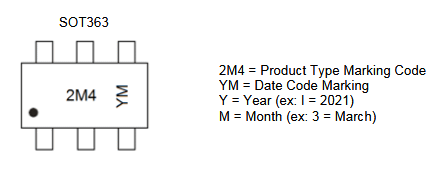

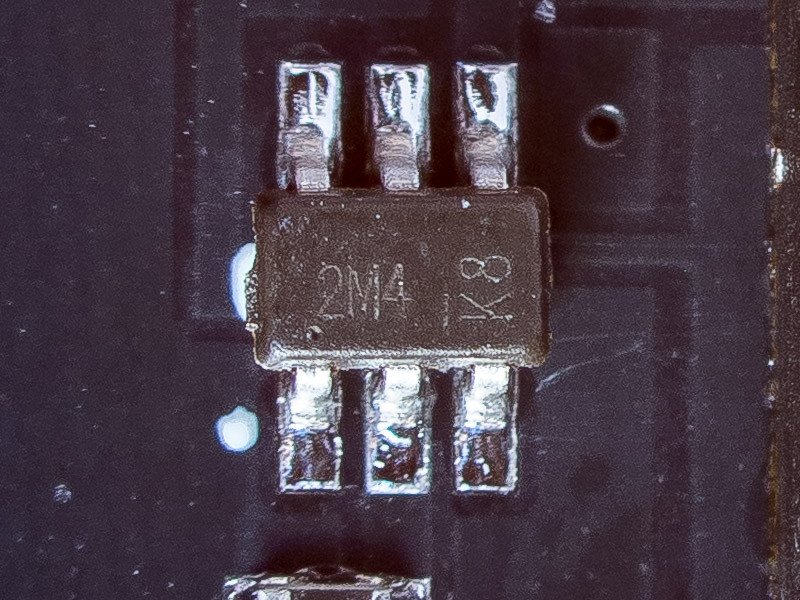

Контроллер транзистора в корпусе SOT363, судя по маркировке, это DZDH0401DW от компании Diodes Incorporated (даташит):

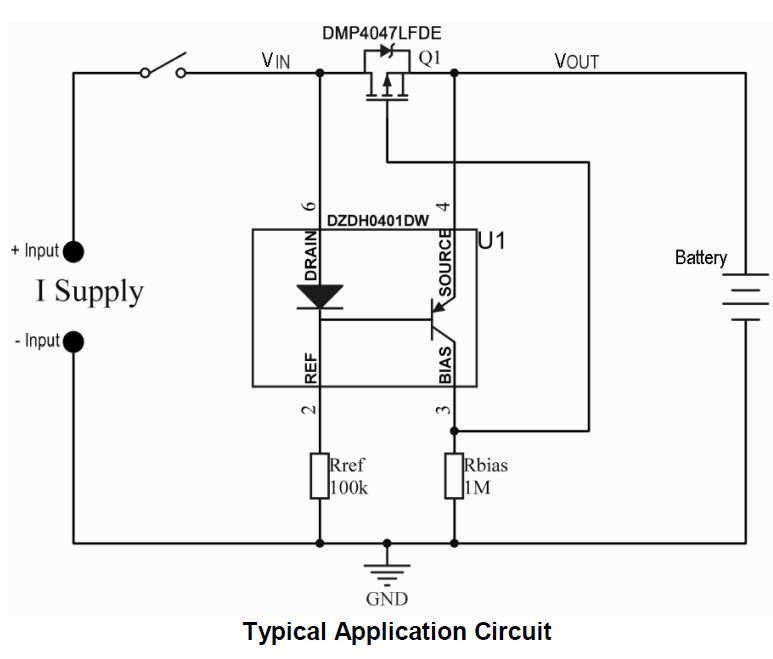

Типовая схема включения из даташита:

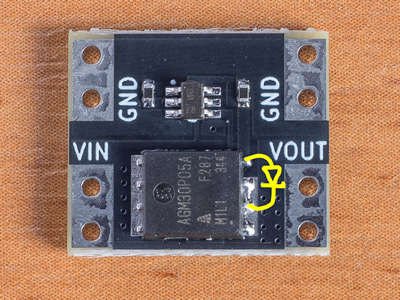

Устройство контроллера достаточно простое, при прямом падении на транзисторе больше 35 мВ его затвор подтягивается к минусу, и транзистор открывается. Если падение меньше 35 мВ — контроллер закрывает транзистор, соответственно, при малом токе или низком входном напряжении работает только паразитный диод транзистора, с падением около 0,5 В.

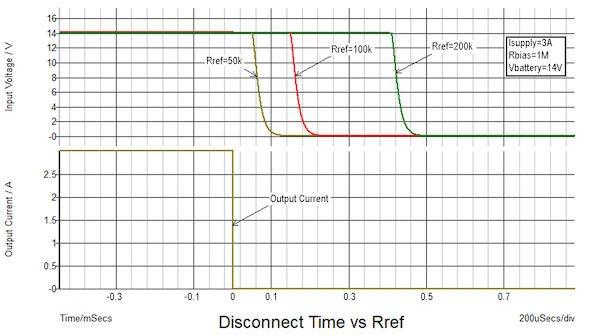

Время включения/выключения транзистора, судя по даташиту, больше 100 микросекунд, поэтому использовать такие модули в качестве выпрямителей в цепях переменного тока не получится.
Платка потребляет небольшой ток, около 44 мкА при 5 вольтах, 100 мкА при 10 и 210 мкА при 20, потребление одинаковое независимо от того, ко входу или к выходу подключен источник.
Протестировал зависимость падения от входного напряжения, нагрузка резистор 20 Ом:

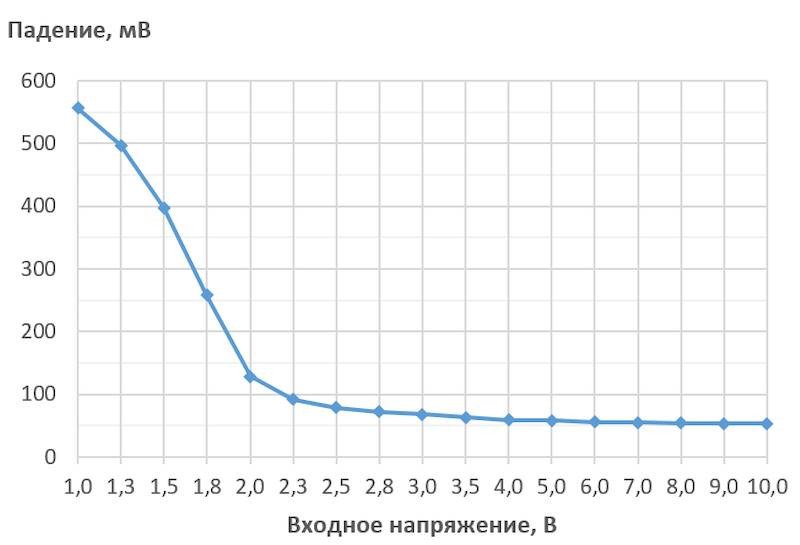

Видно, что уже с 2,5-3 вольт транзистор почти полностью открыт.
Проверка зависимости падения напряжения от протекающего тока, входное напряжение 10 вольт.

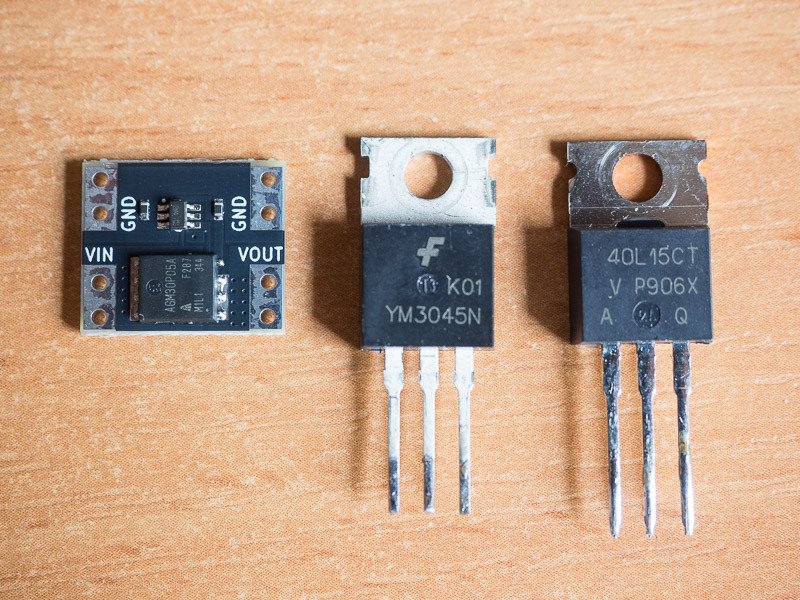

Для сравнения взял обычную сборку диодов Шоттки YM3045N (ссылка) и низковольтную сборку Шоттки со сверхмалым падением 40L15CT (ссылка):

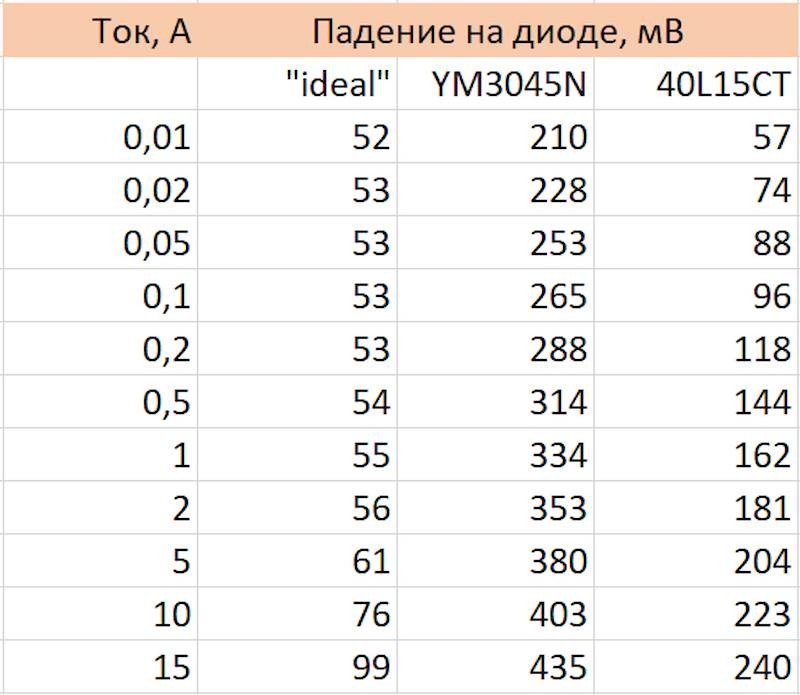

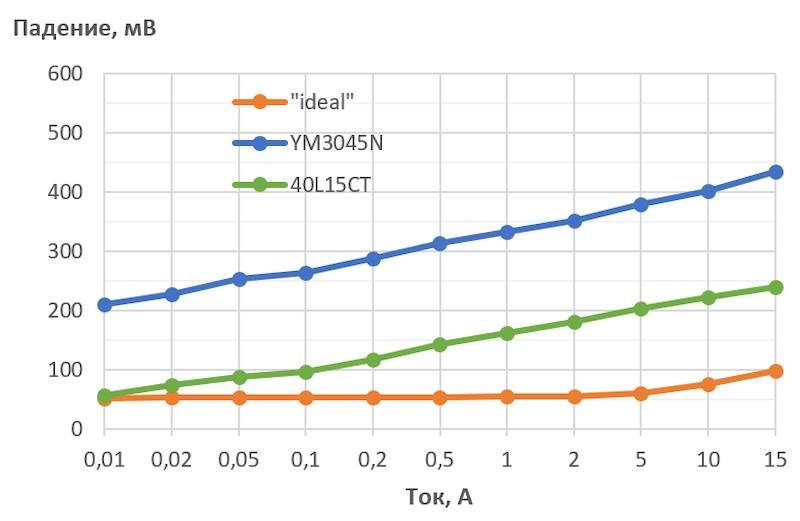

Результаты:
Преимущество «идеального» диода очевидно.
Проверка нагрева при разных токах, термофото после стабилизации температуры.

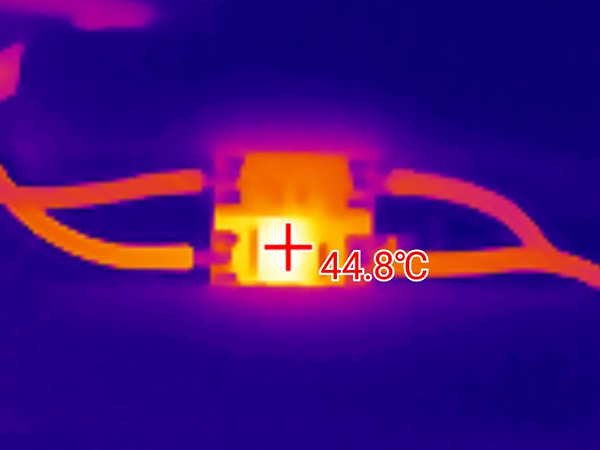

Ток 5 ампер, практически не греется:

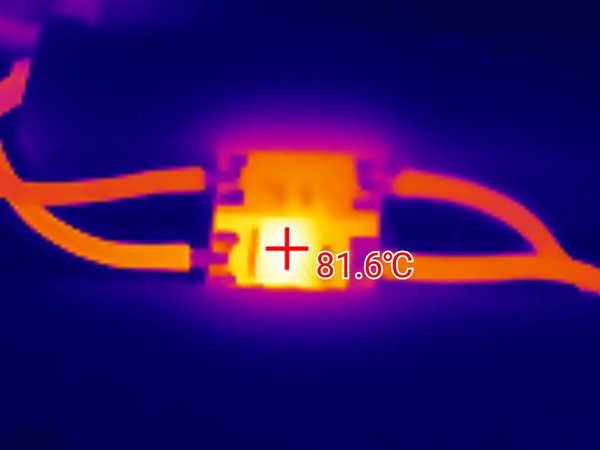

Ток 10 ампер:

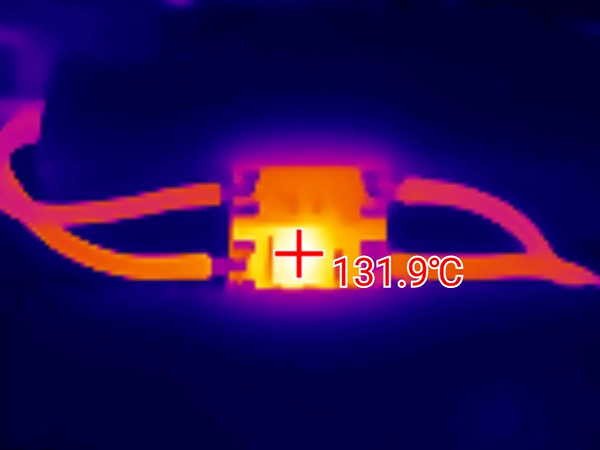

Ток 15 ампер, через несколько минут температура транзистора достигла 130°C и продолжила расти, для работы с токами более 10 А обязательно нужен радиатор, собственно, в описании товара так и сказано.

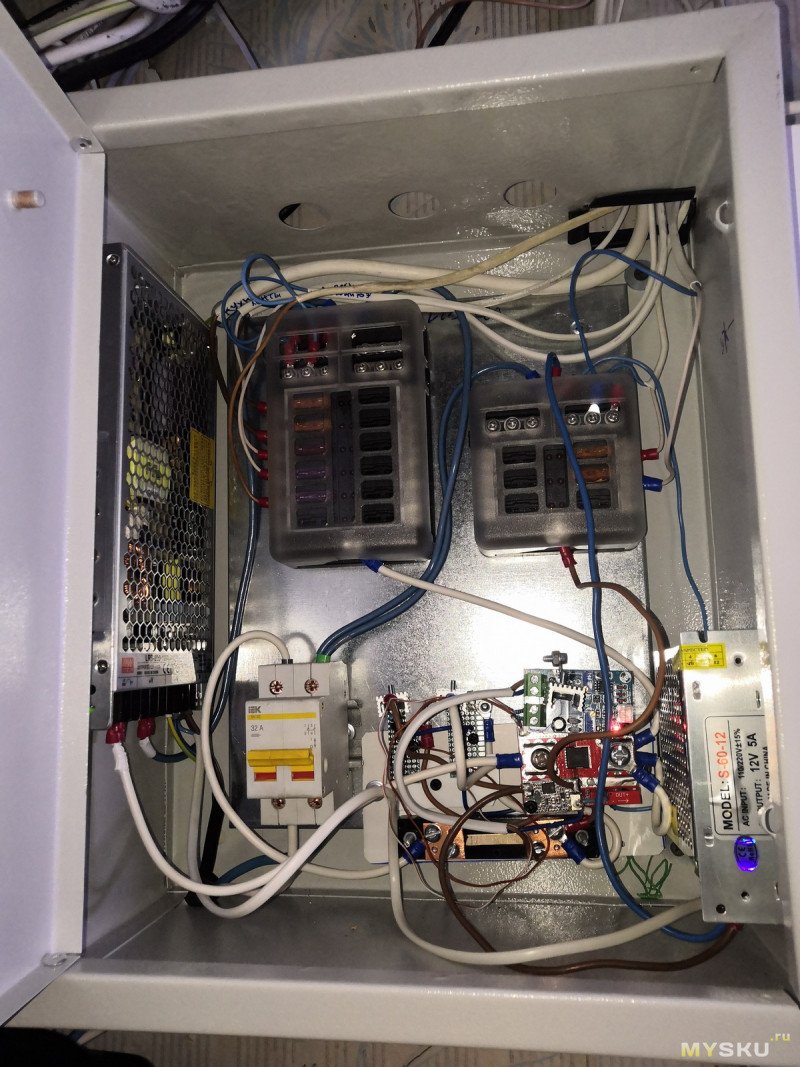

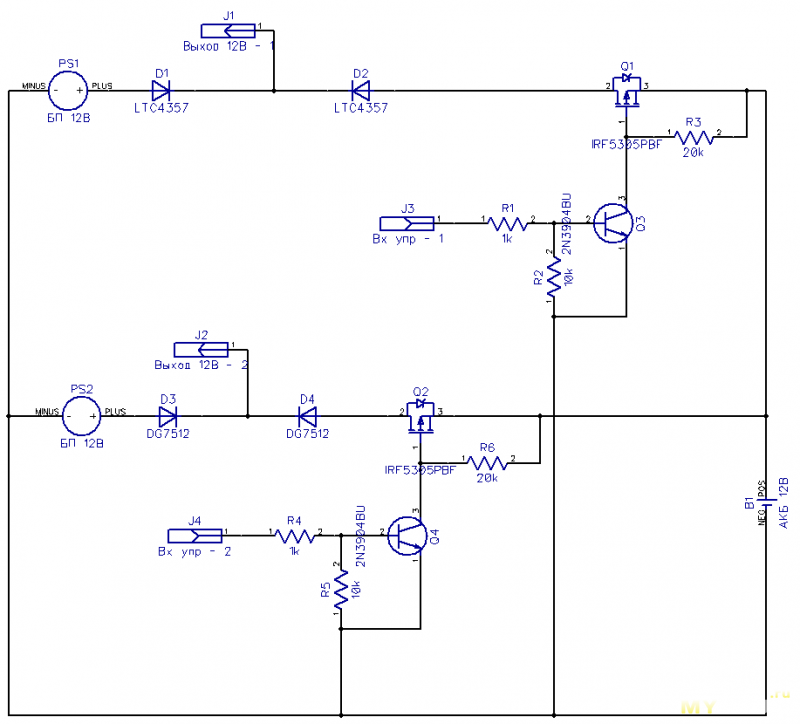

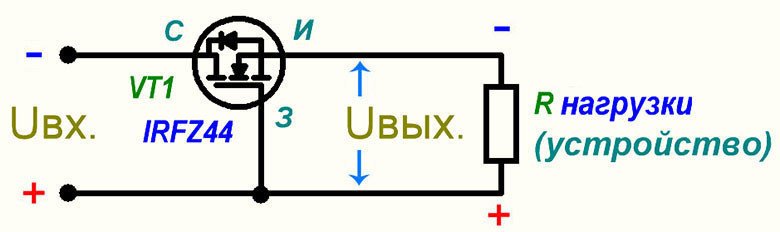

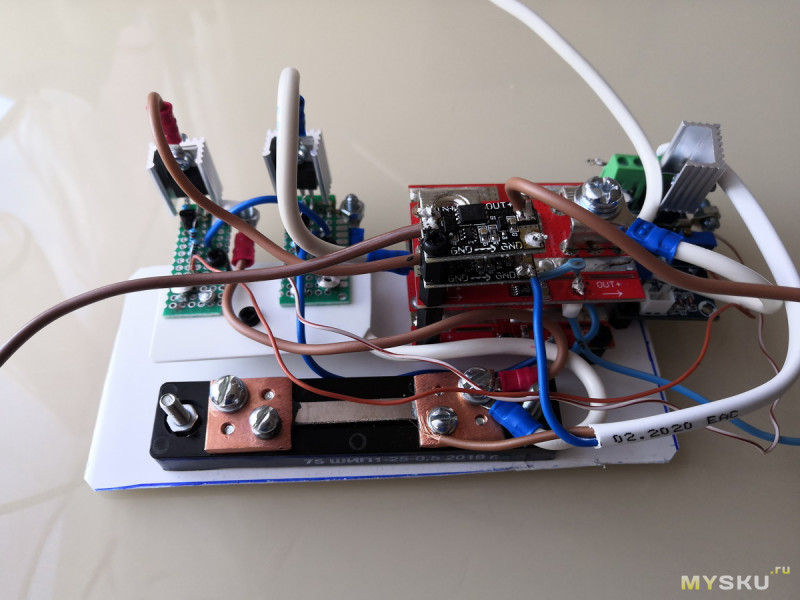

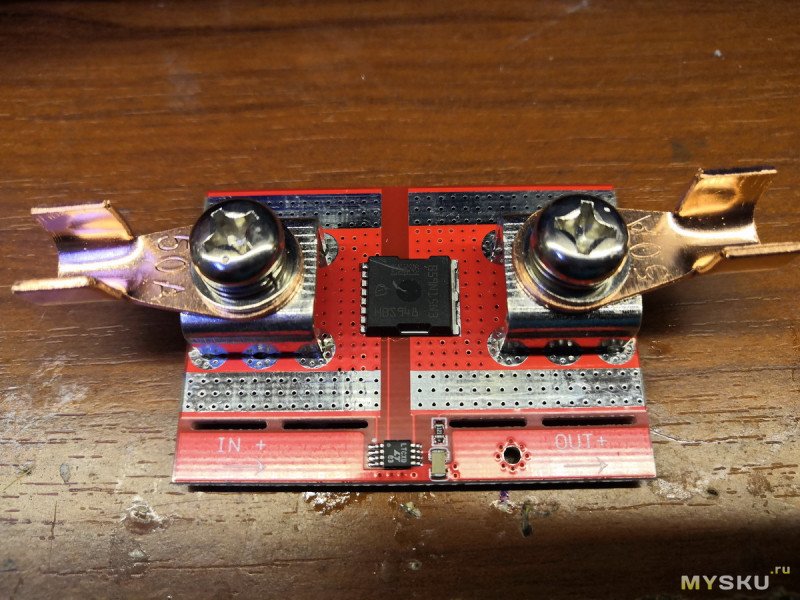

Что можно сказать в итоге, вполне годный модуль, для тех задач, для которых он предназначен.
