Тестер внутреннего сопротивления и напряжения RC3563

Выбирал золотую середину между YR 1035 и например TS 457, и данный RC-3563 мне понравился — корпус, комплектация и возможности впечатлили за его цену. Кому интересно про оранжевый тестер, заходите;)



Любопытство а не лень — двигатель прогресса, считаю. Как глобального, так и личного. Поэтому — экономить на хотелках стараюсь по мере свободных финансов, на что хватает, то и хватаю))

Конкретно по рабочим вопросам мне этот тестер особо не нужен, но дома… Вот уверен, пройдёт год-два, и все доски объявлений будут завалены б/у электротранспортом с печальными батареями. И хочется, очень сильно хочется быть к этому моменту «в теме» (общественный транспорт в пригороде у меня ходит в час по чайной ложке, а стоимость проезда мне не нравится, и педали крутить после смены часто тоже не очень в кайф). Хотя уже понимаю, отдавать прямо сейчас полсотни (а то и больше в х2 раза) за новенький электро вело/само/и прочее очень чревато — какие там внутри батареи, какая электроника? Наверняка сами продавцы не знают а если знают не скажут.

Поэтому ручками ручками. «Хочешь красиво, делай красиво», понятные слова, где-то в сети вычитал))

Приехало за месяц, заказывал на WB:

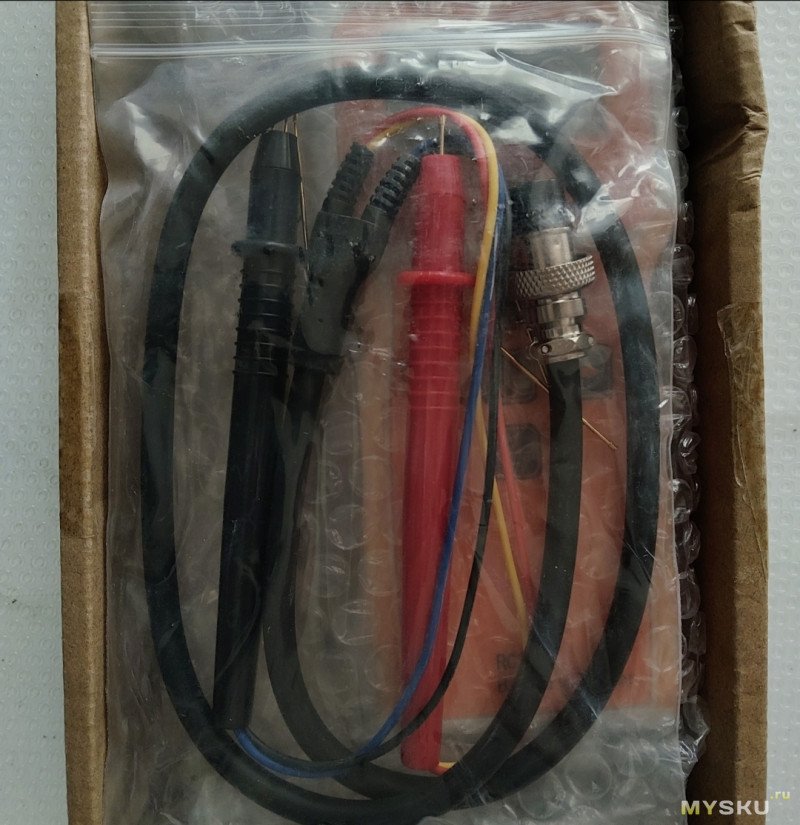

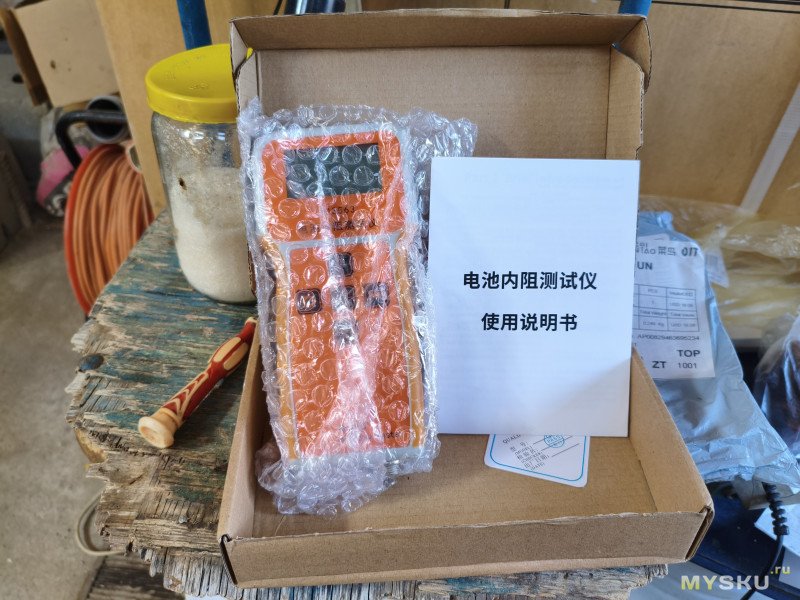

В коробке нашел прибор, инструкцию и пакет с щупами и дополнительными жалами:

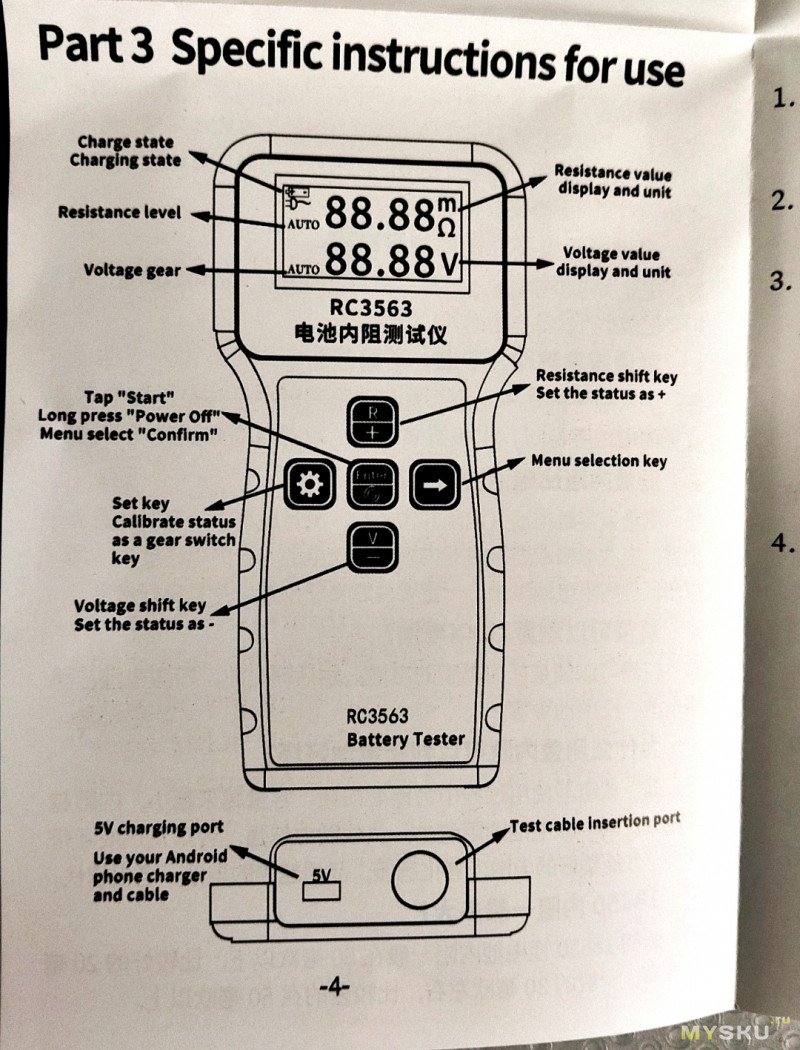

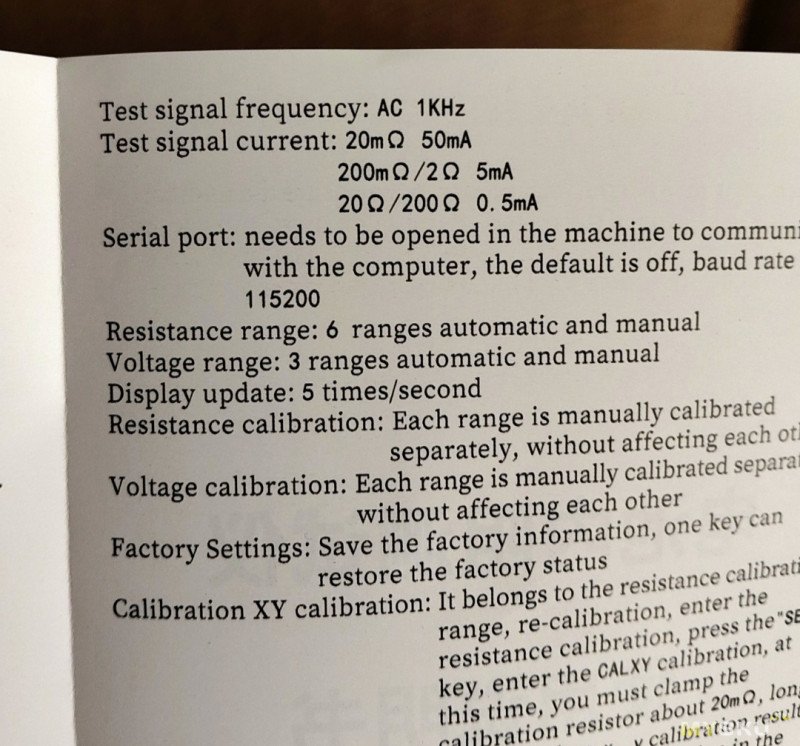

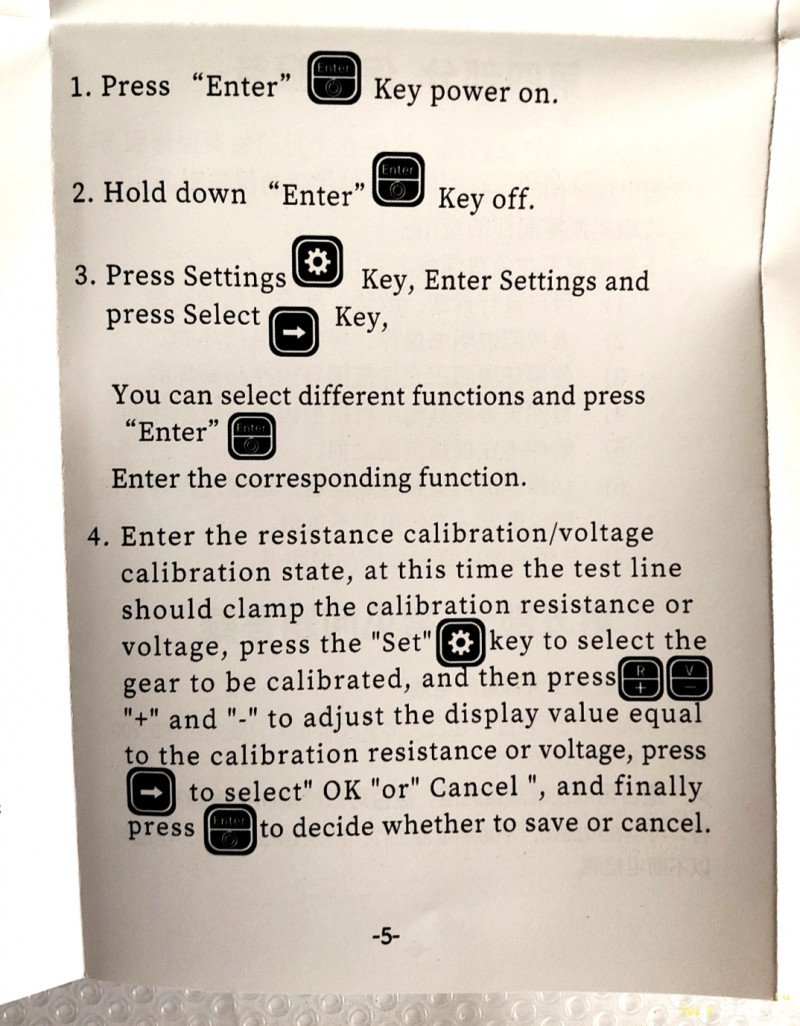

Инструкция на английском и китайском:

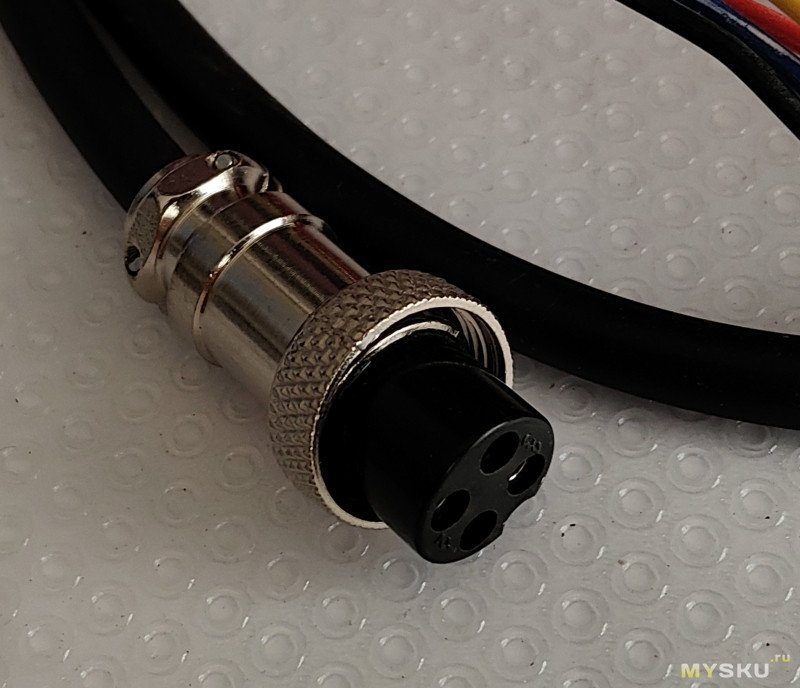

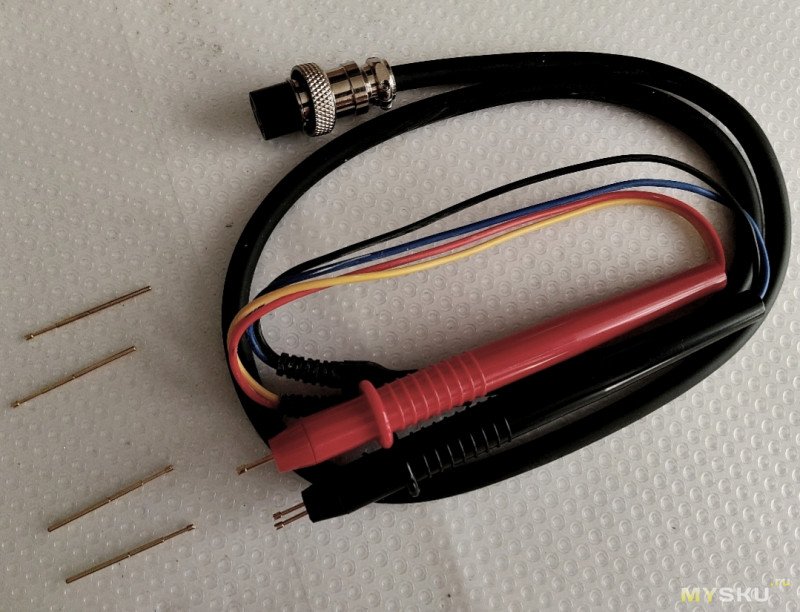

Щупы по конструктиву понравились, особенно разъём как на кондовых стендах в советских институтах:

но вот металл этого разъёма ничего общего с «тем» железом не имеет))

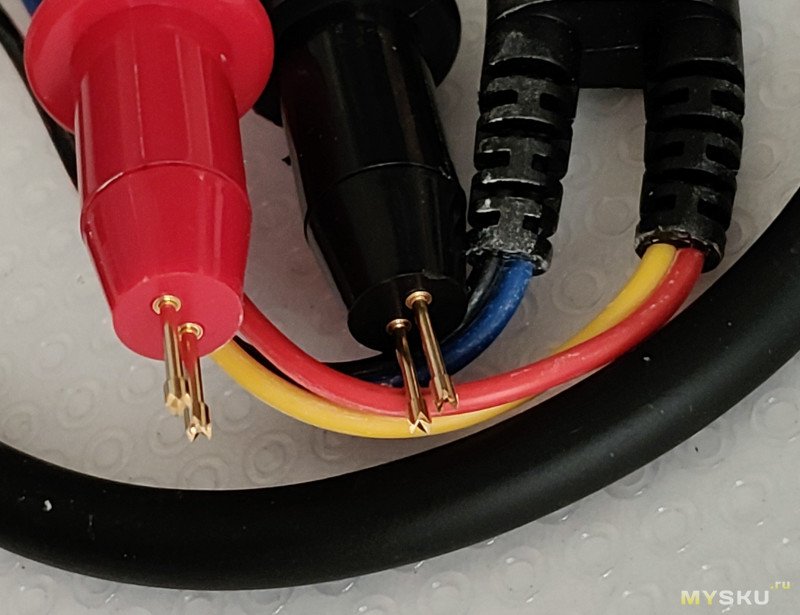

Сами щупы подпружиненны:

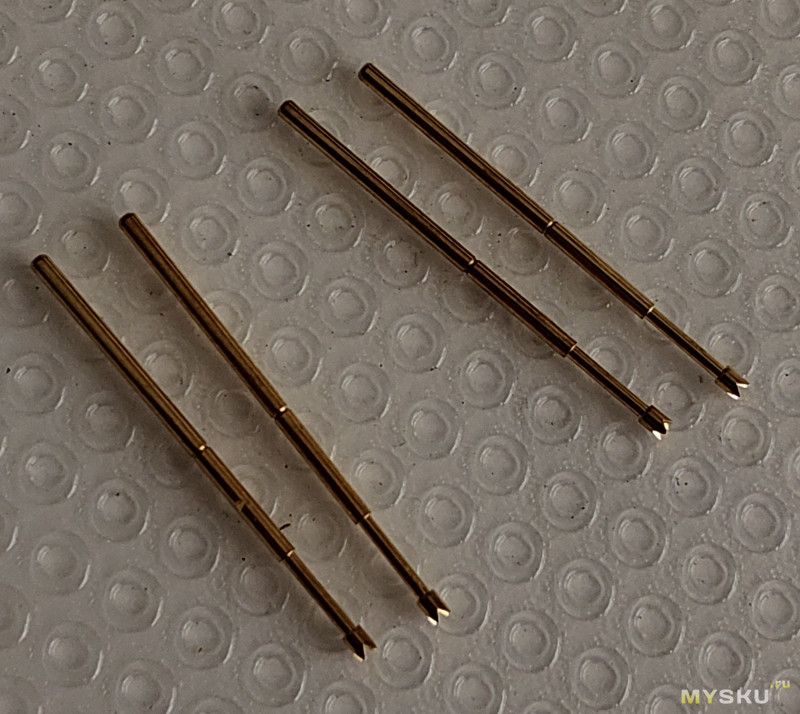

Запаска пригодилась сразу — на одном щупе жало застревало в сжатом положении, видимо в дороге дальней что-то пошло не так…

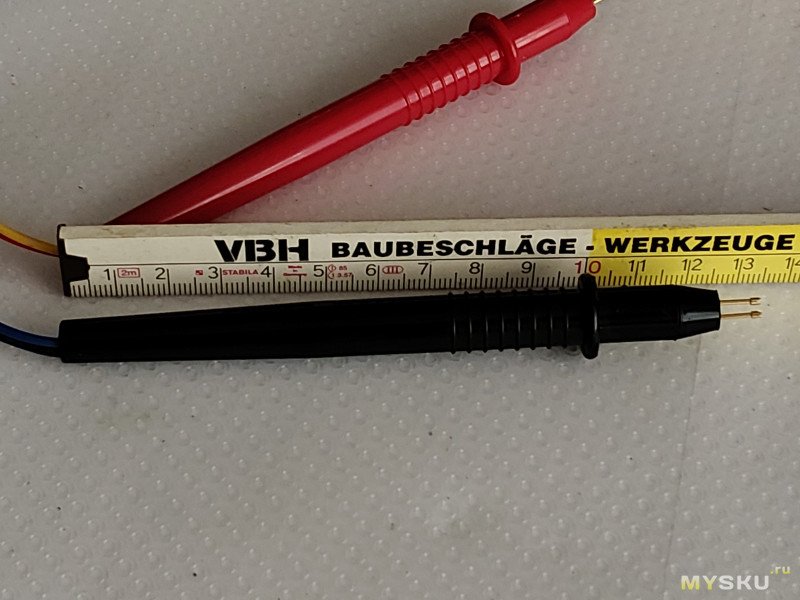

Длина не очень понравилась, неудобно немного. Когда батарея посередине и щупами с двух сторон работаешь:

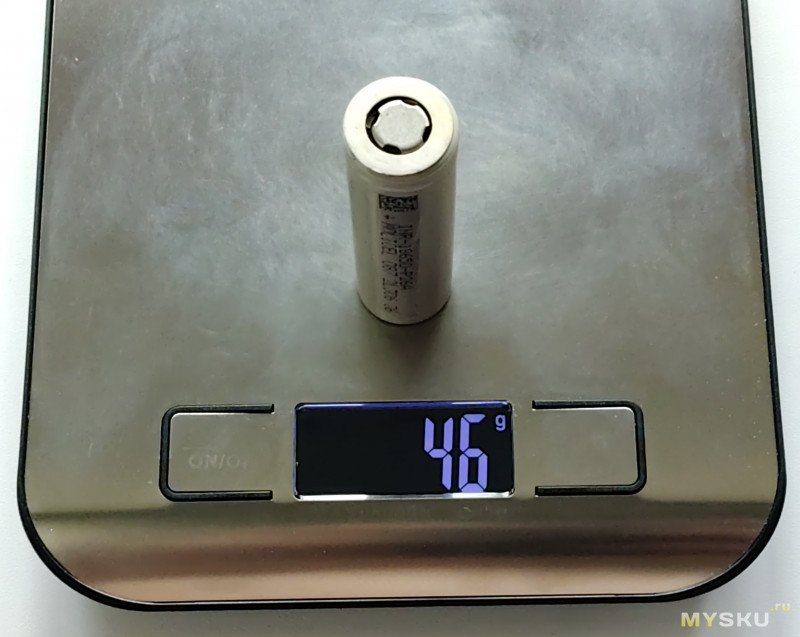

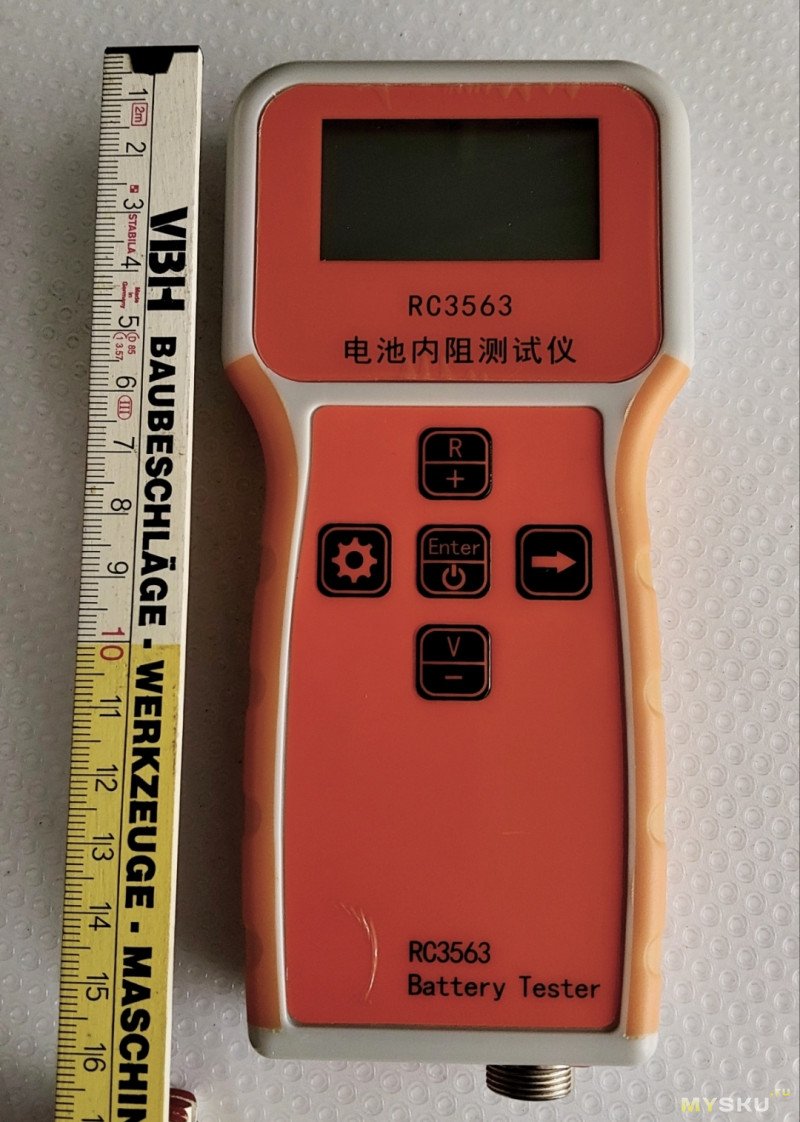

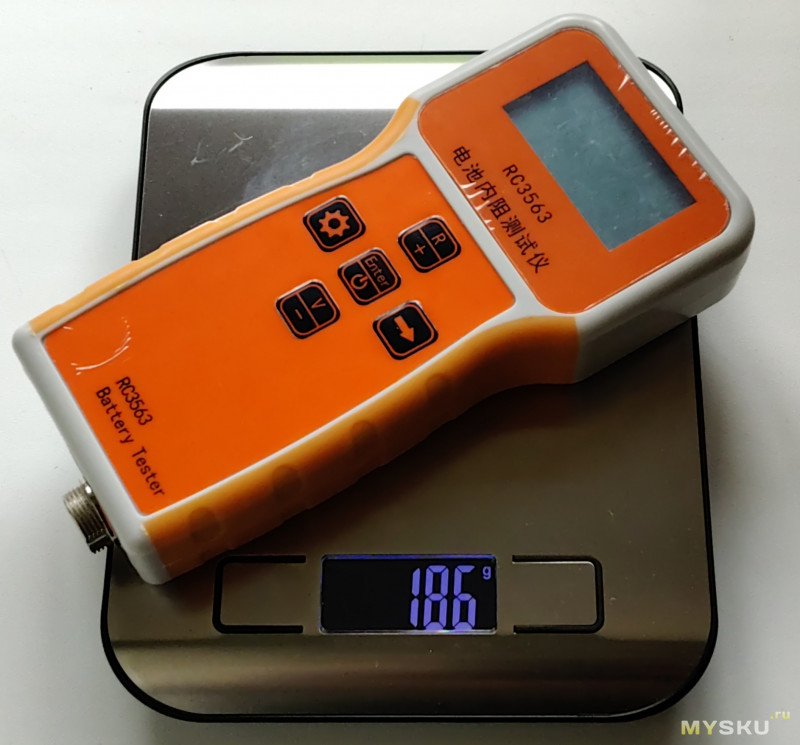

Сам прибор довольно крупный и не пушинка:
Не в последнюю очередь привлек конструктив похожий на сканер АКБ от Foxwell (на работе таким аккумуляторы на штатных машинах проверяют, держал в руках, клевая штука):
Оранжевые вставки по бокам — резина, но не такая мягкая как на ручке пылесоса, например.

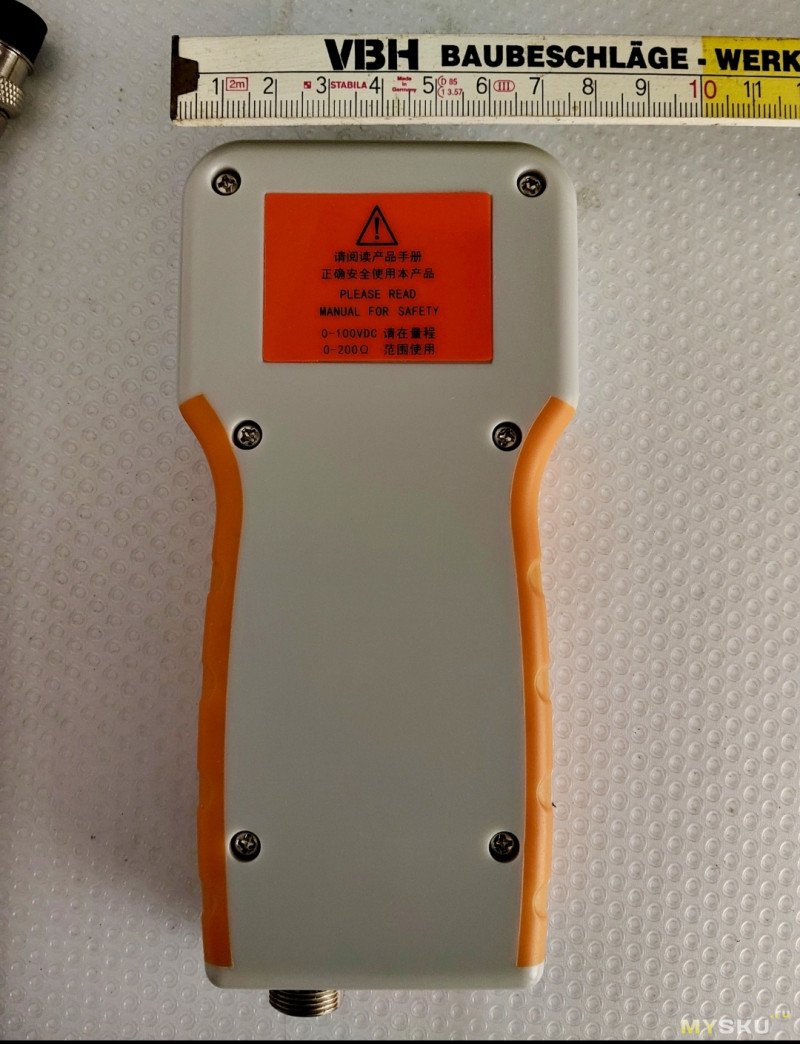

Некоторые данные указаны на наклейке:

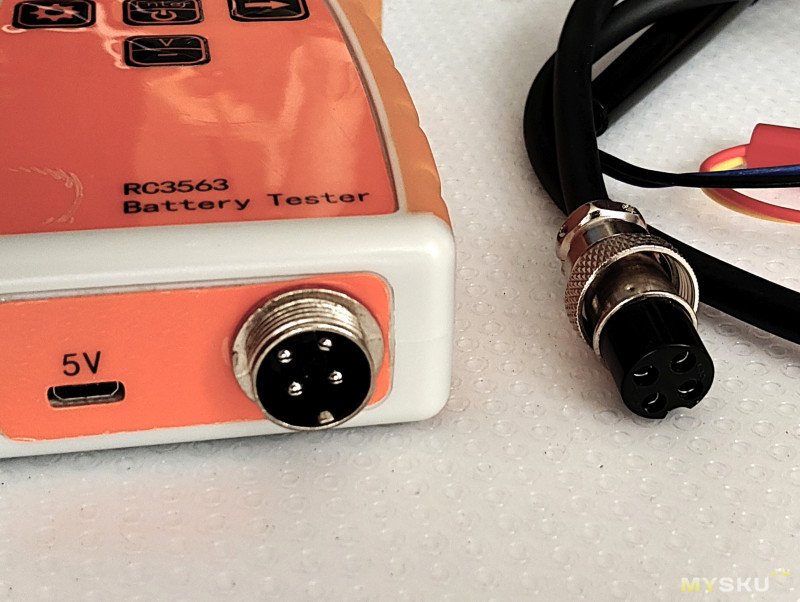

Разъём подключить «не так» нереально:

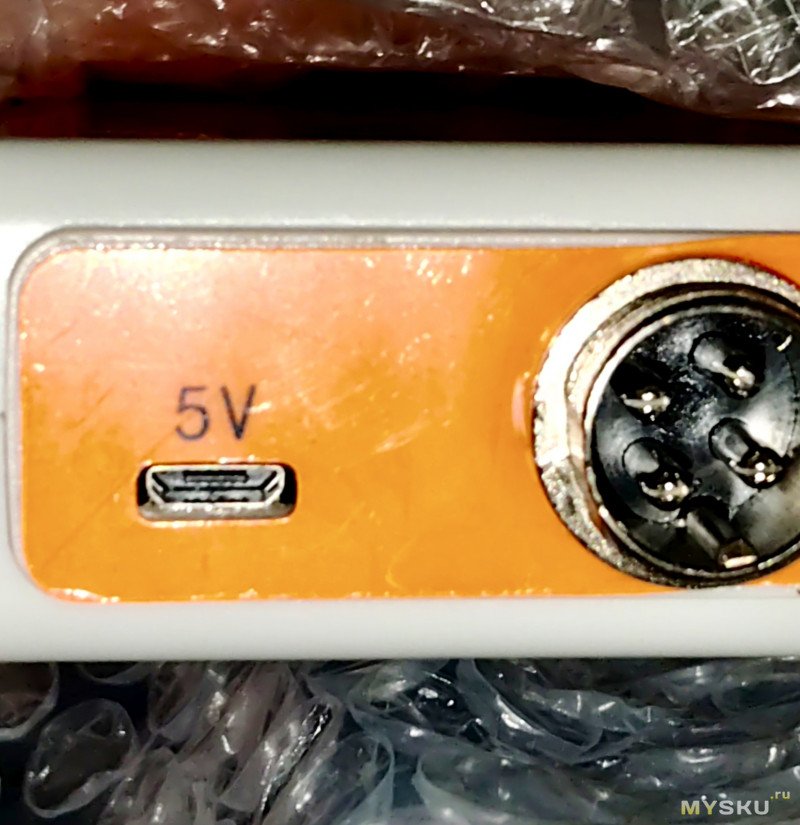

Гнездо для зарядки можно и для подключения к ПК использовать, мне эта функция не сильно требуется, да и есть сильные сомнения насчёт совместимости ПО тестера и win10:

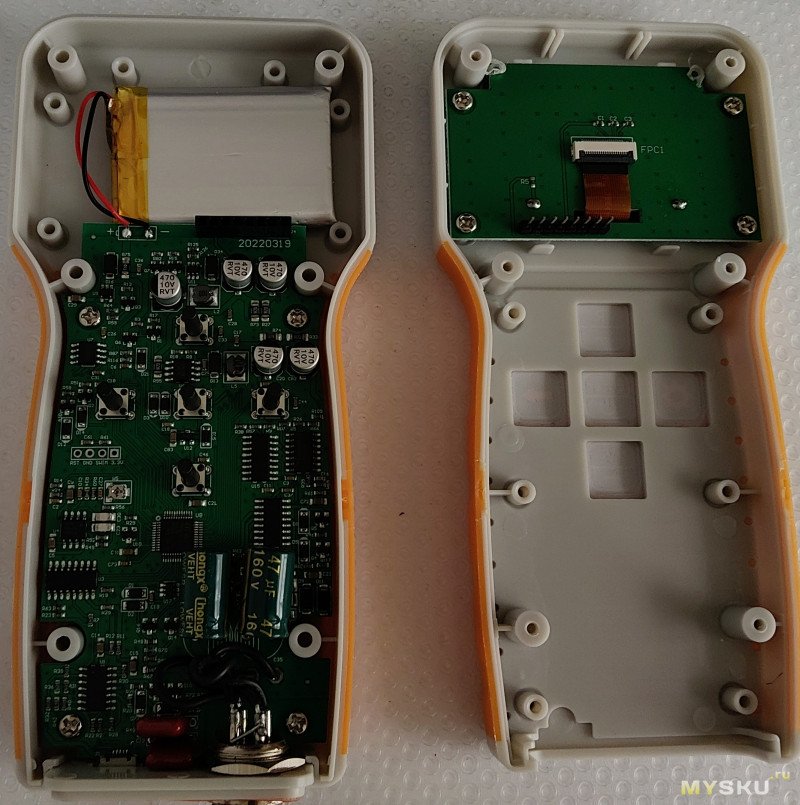

Разборка простая, никаких защелок, только несколько винтов:

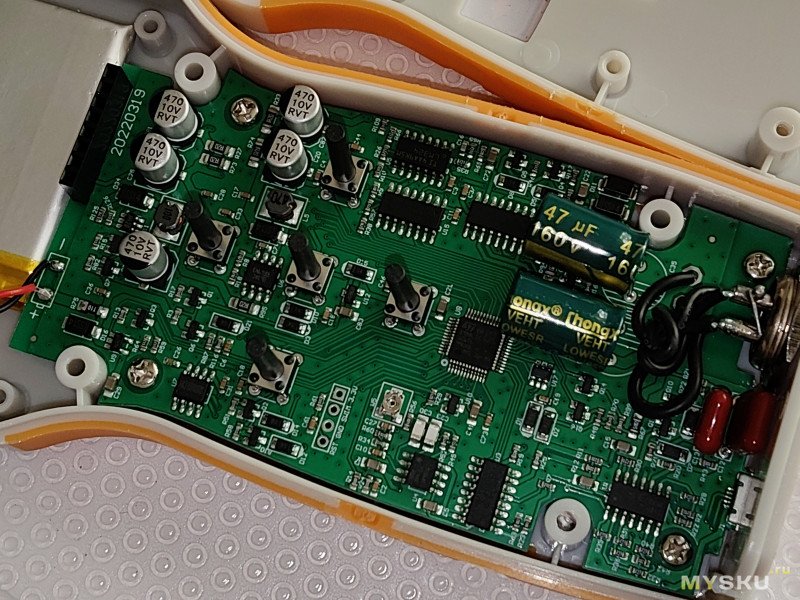

Магия схем и алгоритм Калмана:

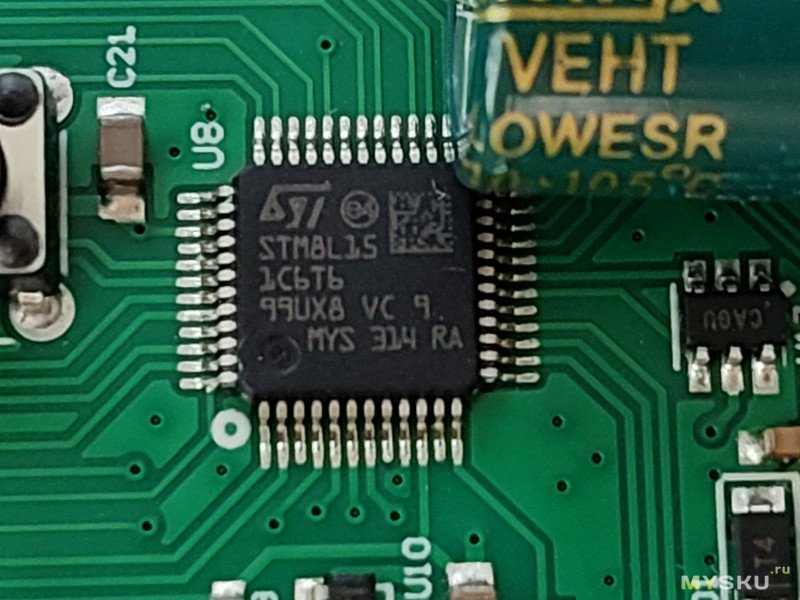

STM8L151C6T6

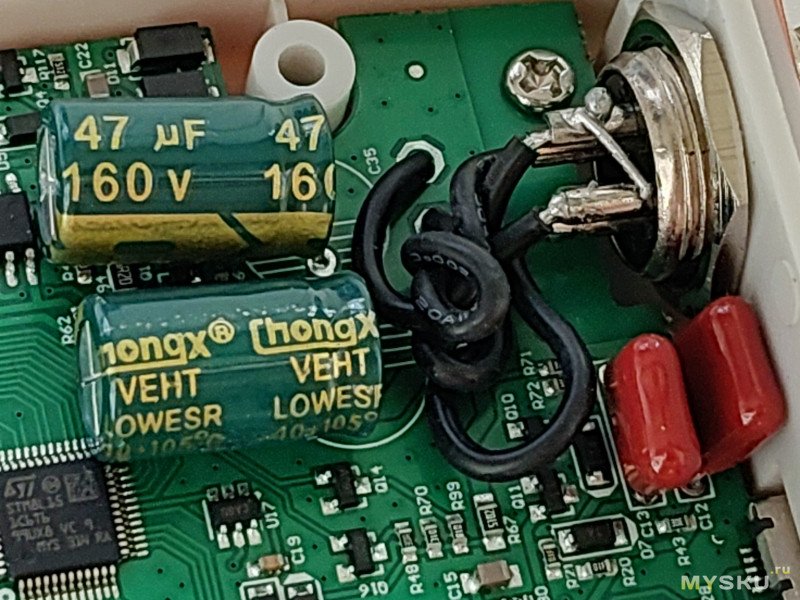

Конденсаторы поближе… Стоп…

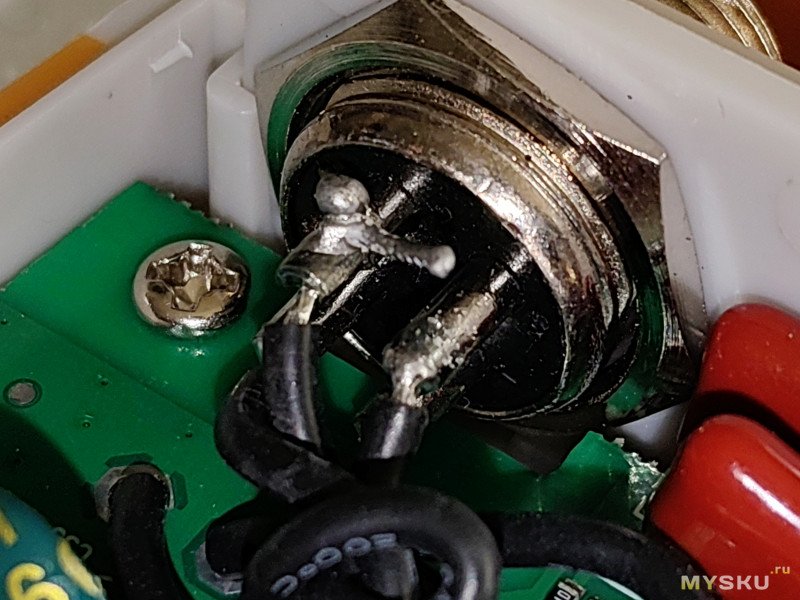

На выводе разъёма кусок припоя, оторвал его пальцами, явно он там не нужен:
Много где встречал в сети мысли, что китайский инструмент надо при получении разбирать и детектить на предмет косяков сборки, суть — продумано все неплохо, но человеческий фактор такой человеческий))

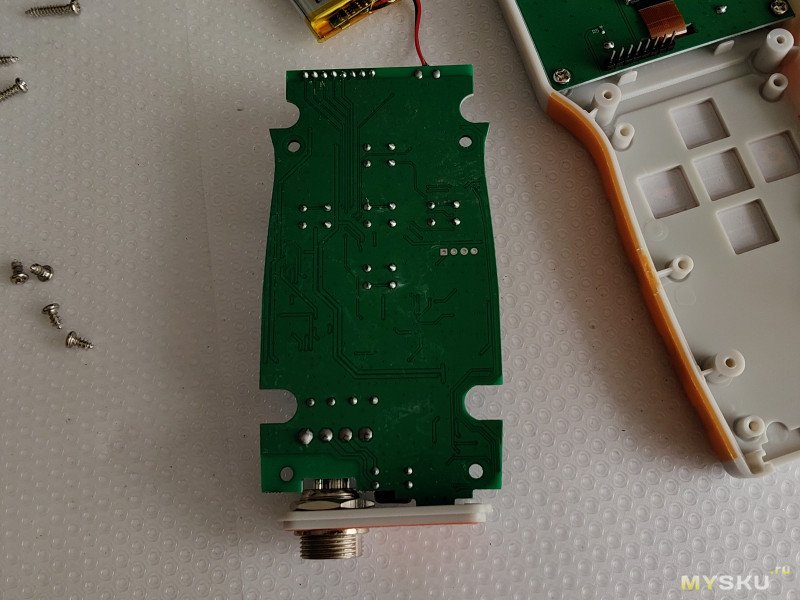

На обратной стороне пустошь:

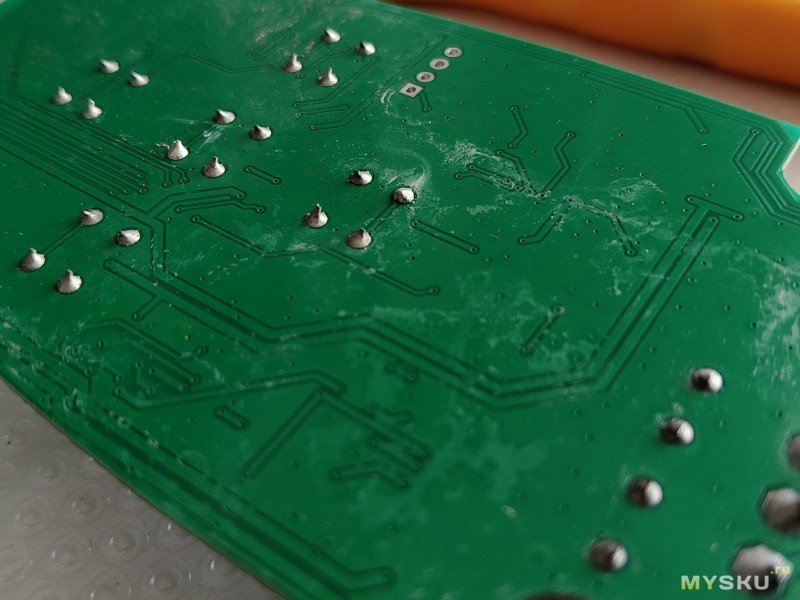

Есть небольшой налёт непойми чего, пальцами оттирается, но не легко (оставил пока так, потом сотру):

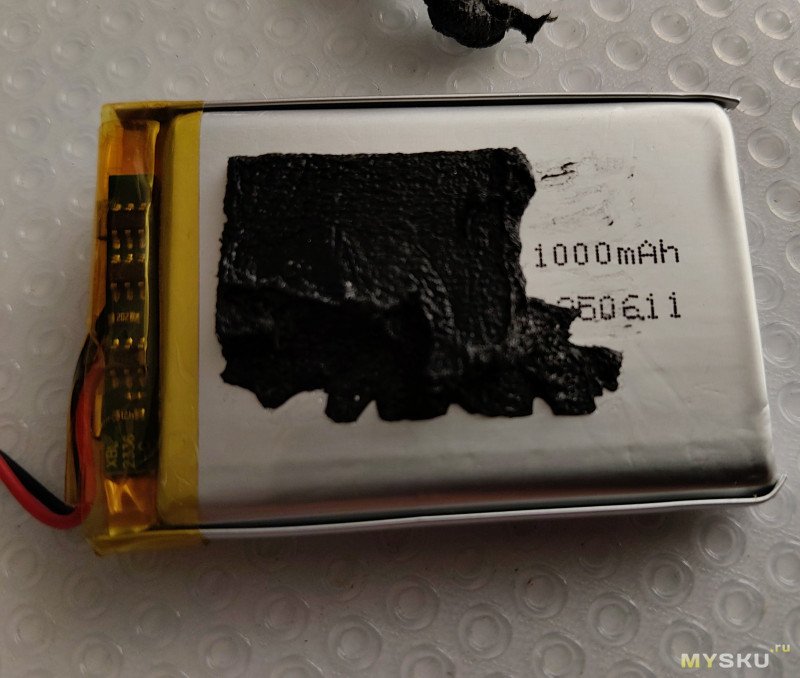

1000mAh:

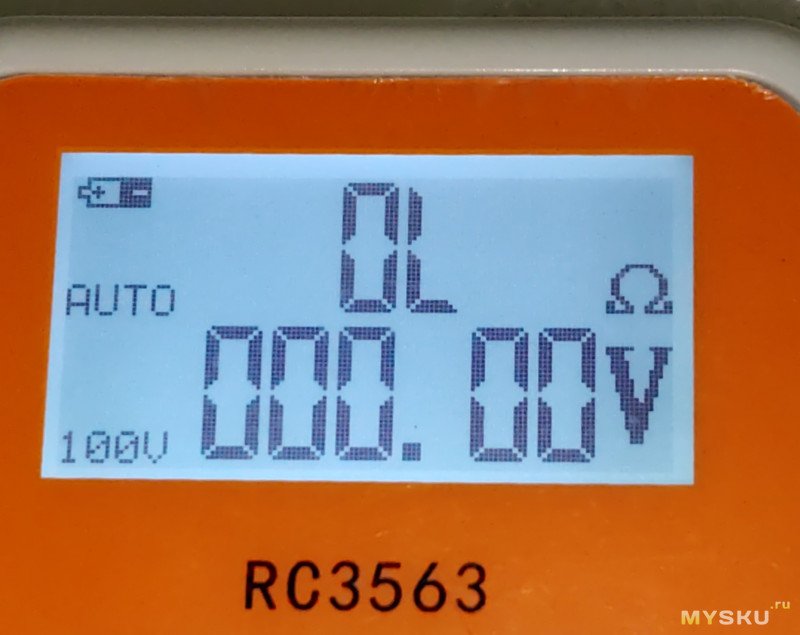

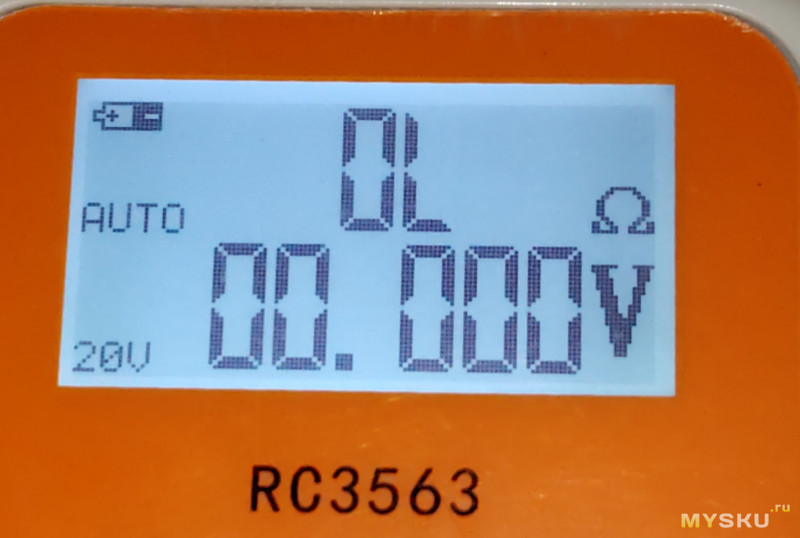

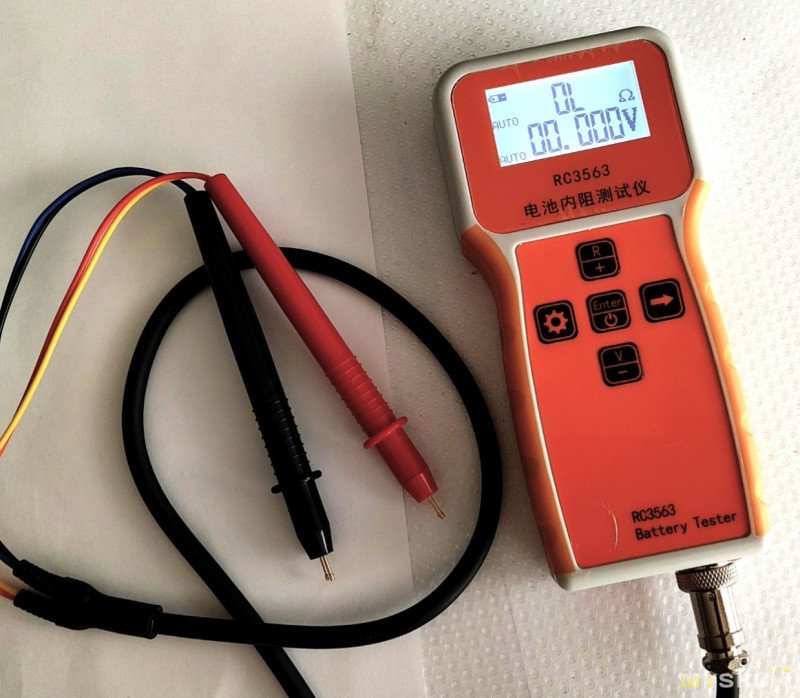

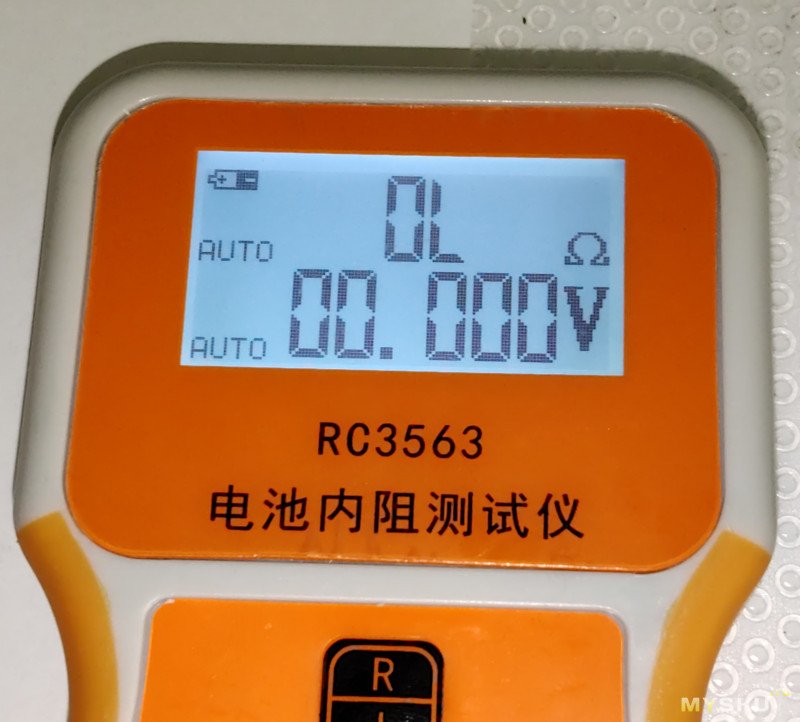

Сборка, включение кнопкой посередине:

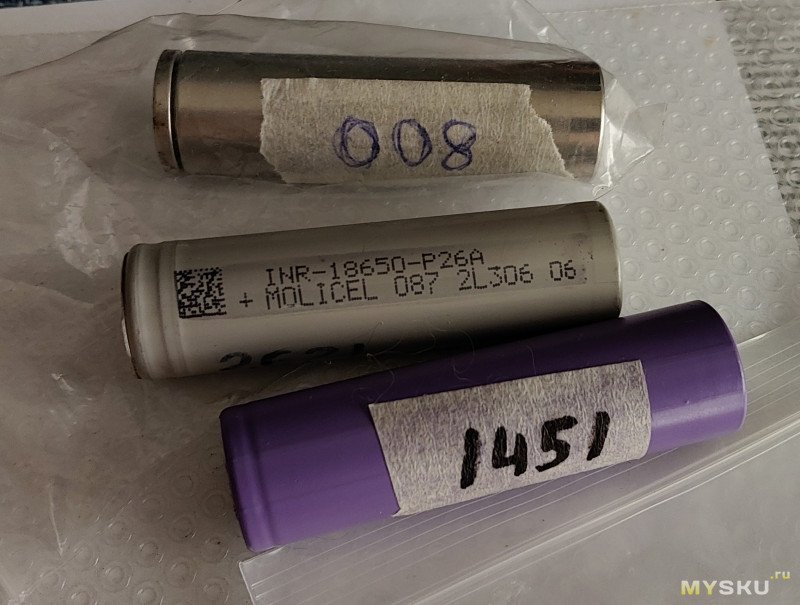

Приготовил подопытных (18650) —

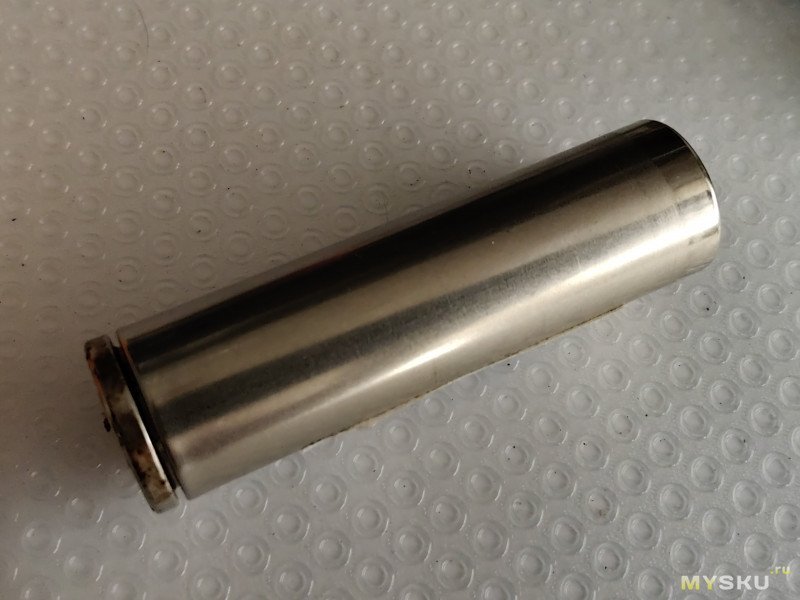

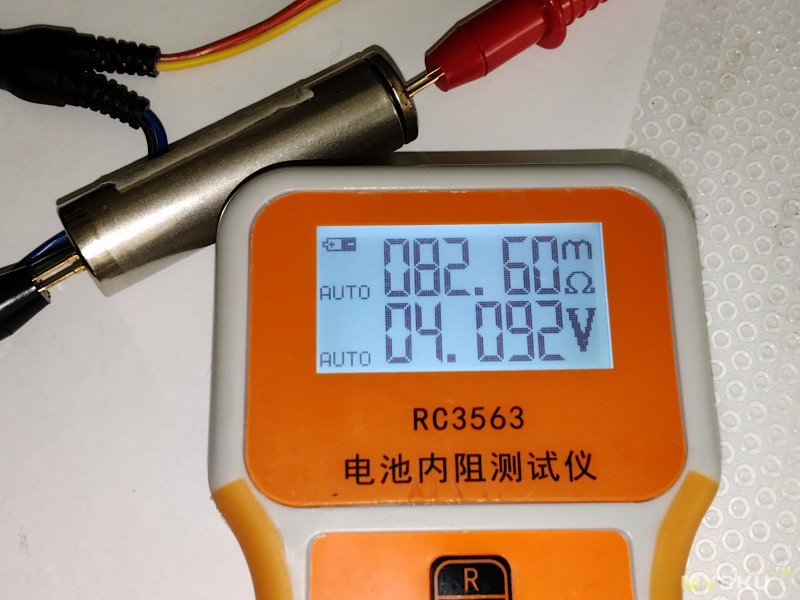

Без маркировки АКБ из какой-то мыльницы нонейм, тестер USB насчитал 800mAh в ней:

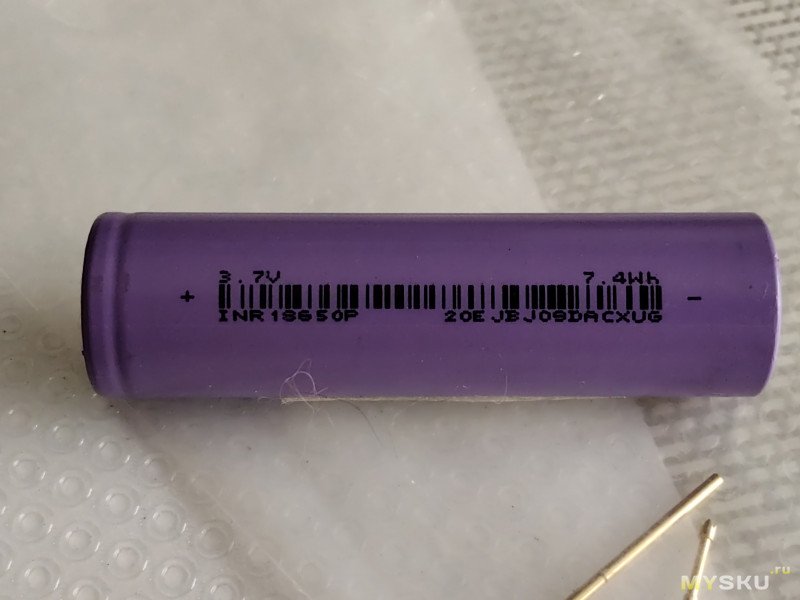

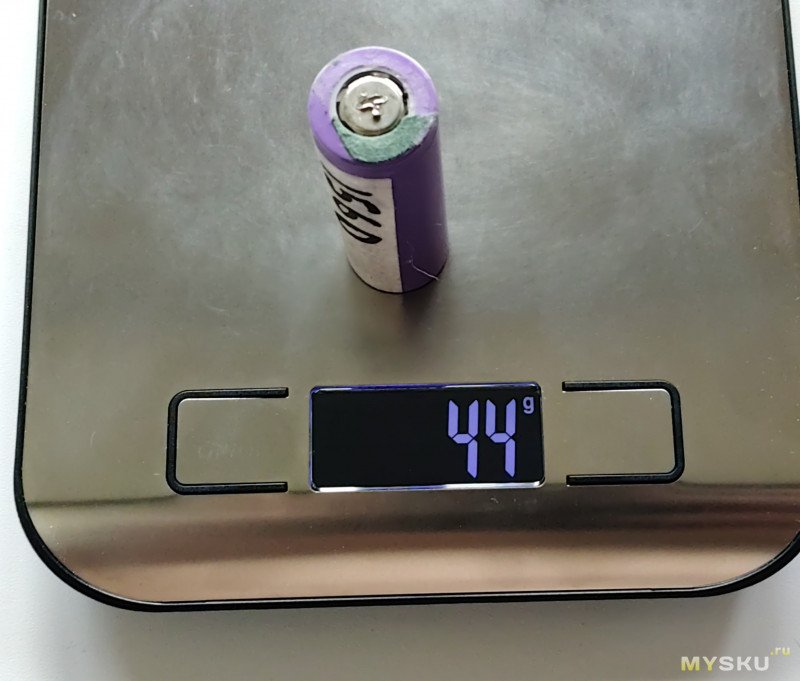

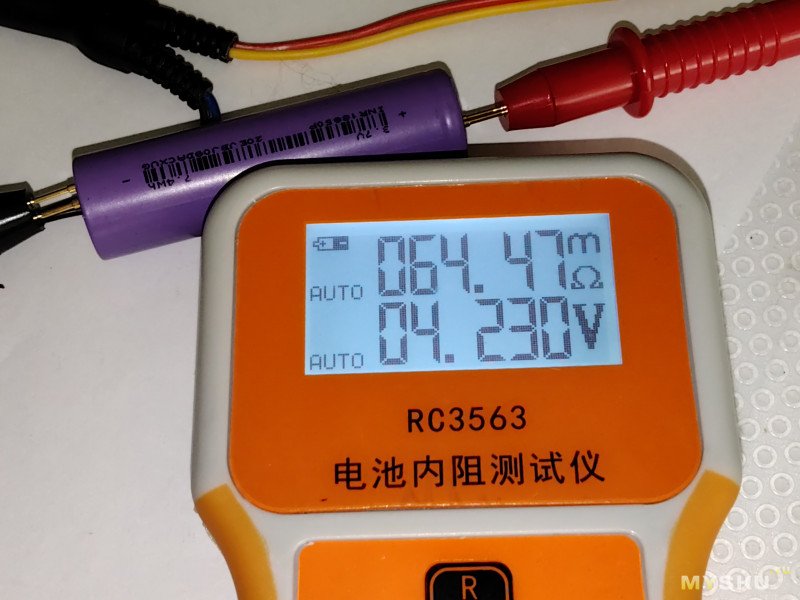

… фиолетовая из самоката Iconbit, 1451mAh (особо интересное, так как их у меня аж 14шт):

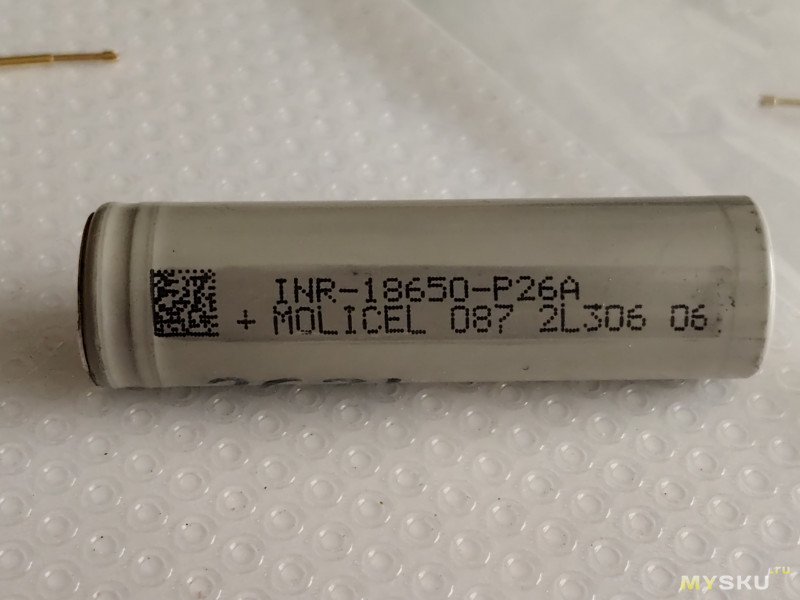

… и посередине Molicel, 2600mAh (привет из прошлого, «мехмодного»… прошло увлечение, батарейка осталась… xDD):

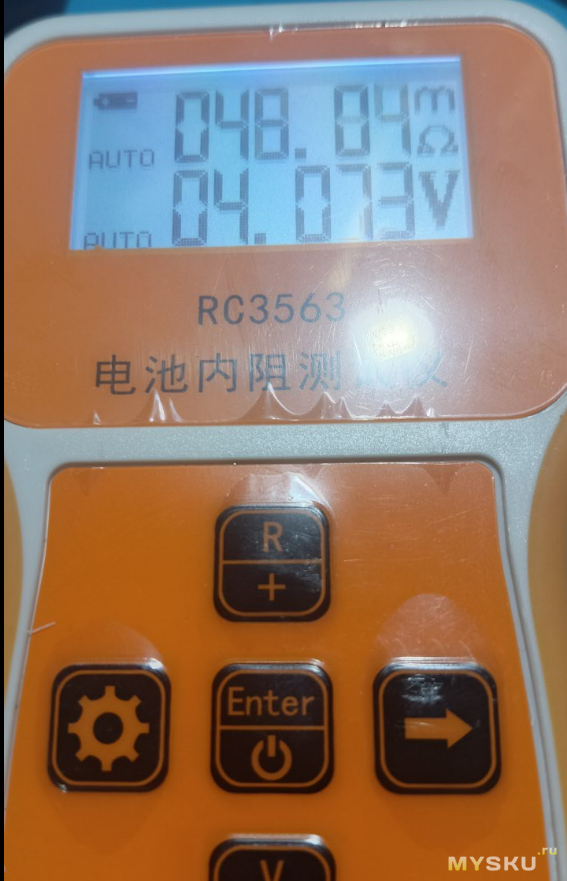

Теперь понятно, почему электромыльница совершила полёт веры с раковины об кафель:

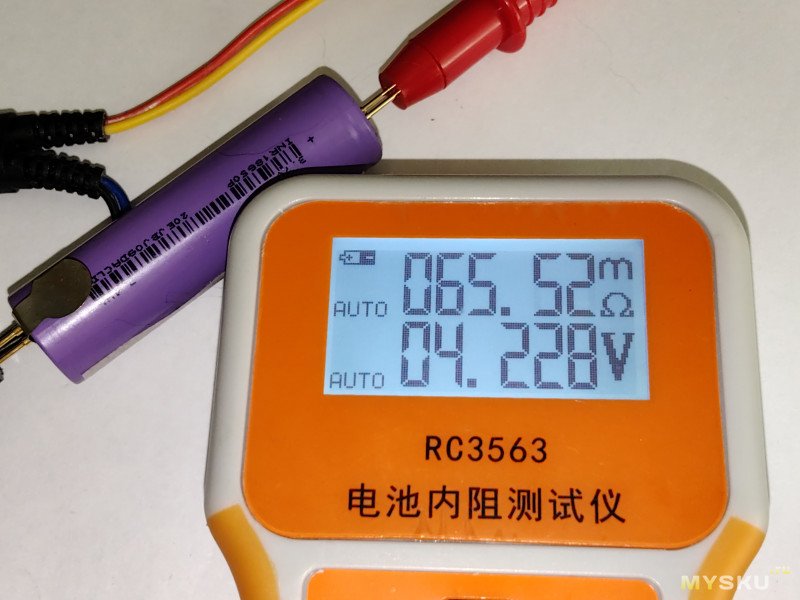

И самокат почему не долго ездил:

Подумал, может брак попался, достал другую банку из акб самокатного, такая же картина:
Эх, теперь к меня 14шт «веселых» батарей...=/

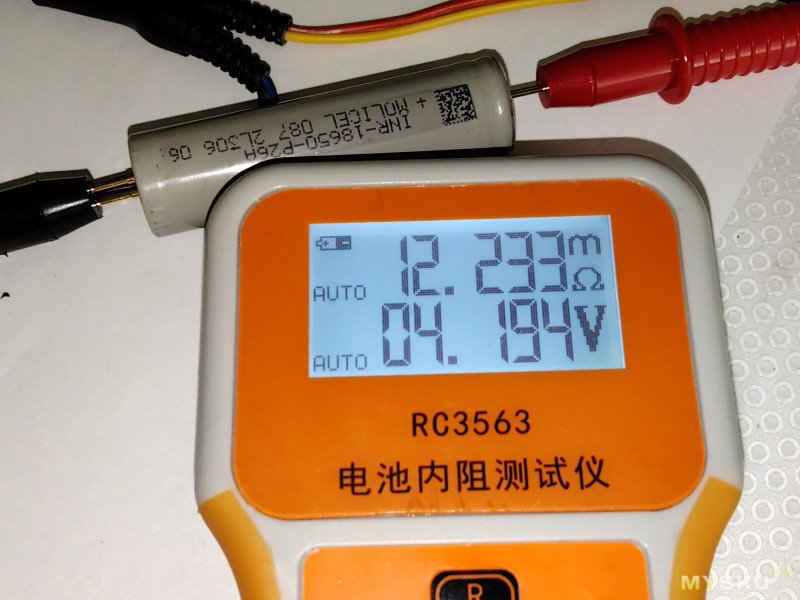

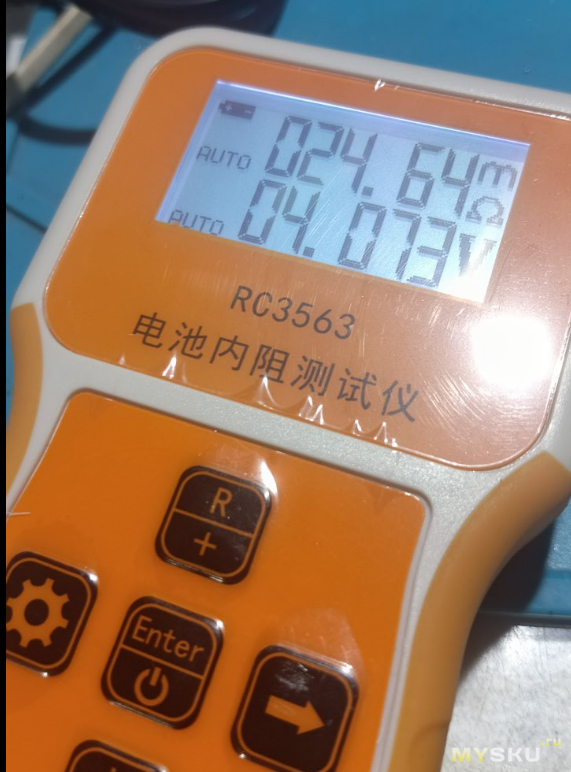

Тут все как хотелось, но и банка покупалась изначально как «высокотоковая» (для мехмода), за добрую цену:
***
Вердикт — тестер понравился. Управление понятное, комплектация и цена вопросов и сомнений не вызвали. Внешне похож на foxwell))



***

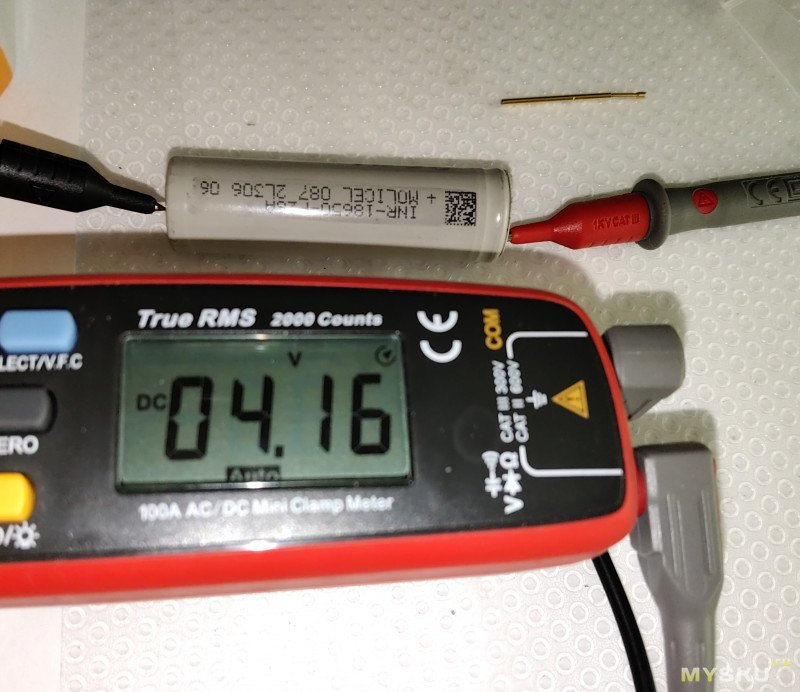

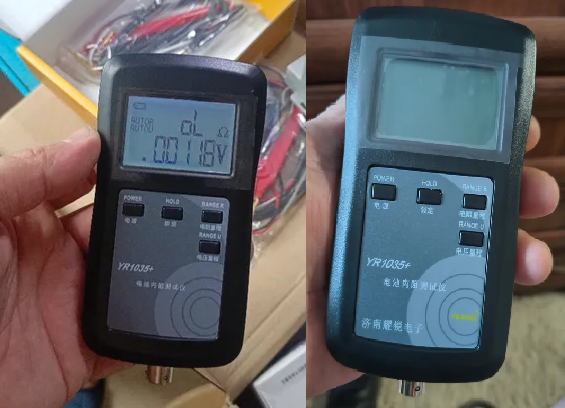

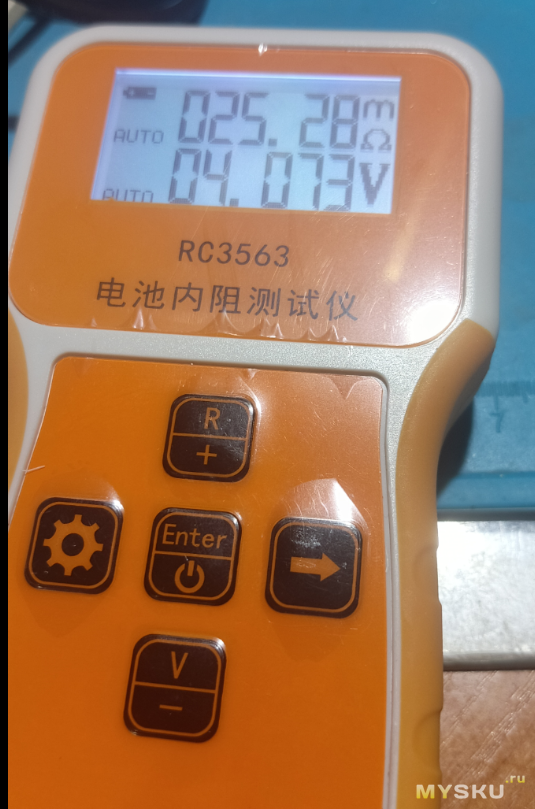

PS — На всякий случай проверил другим роялем прибором:

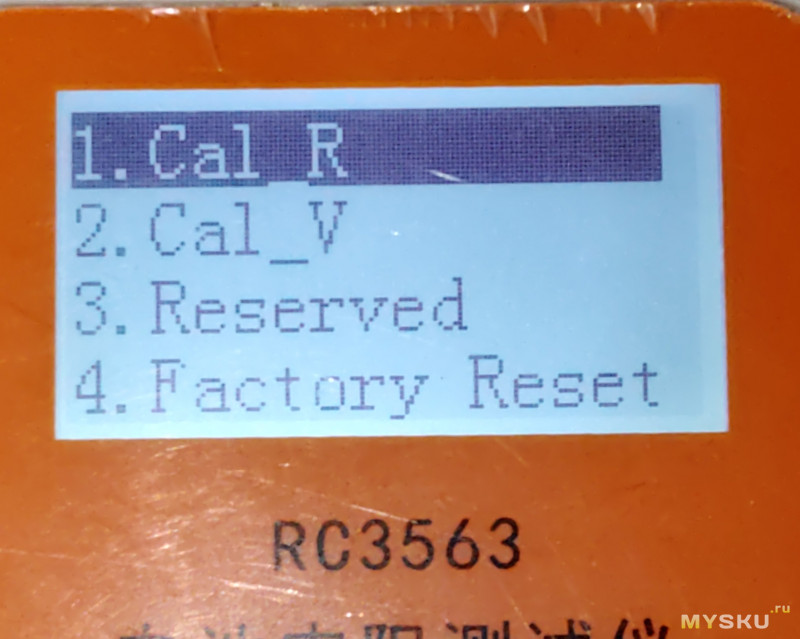

… Небольшой разброс есть, но мне не хочется в калибровки оранжевого лезть из-за трех сотых долей…
