Два модуля eDP (Embedded DisplayPort) для подключения LCD-матриц. До 4k 60 Гц 30/40 pin

На обзоре — два модуля eDP (Embedded DisplayPort) для подключения LCD-матриц с разрешением до 4K и частотой 60 Гц (по заявлению производителя). Я использую их для проверки новых дисплеев перед установкой в ноутбуки, а также для тестирования матриц, снятых с устройств в процессе ремонта. Модули также подходят для подключения LCD-экранов в качестве второго монитора в различных проектах. Если коротко-можно брать.

В продаже доступны различные комплекты модулей — с шлейфами для матриц с разъёмами 30 pin, 40 pin, а также 40 pin с шагом 0.4 мм. Последний тип часто внешне напоминает 30 pin, но имеет более мелкий шаг контактов.
Шлейф для модуля матриц 30pin
Шлейфы для 40pin модуля
Подключение и использование модуля — предельно простое. Выбираем модуль, подходящий под разъём вашей матрицы (на фото — вариант с 30 pin). Один конец шлейфа подключаем к модулю, другой — к матрице. Затем соединяем модуль с компьютером с помощью кабеля DisplayPort и подаём питание через USB-C.

Если на модуле загорелся светодиод — питание подано, и изображение должно появиться, если компьютер автоматически определит внешний монитор (или его можно выбрать вручную в настройках).

Если светодиод не горит — нажмите кнопку на модуле, чтобы включить его вручную.
На этом обзор можно завершить. Существенных недостатков у модулей я не заметил, за исключением ограничения в поддержке частоты — только до 60 Гц. Впрочем, в большинстве случаев этого более чем достаточно.

Модули недорогие, просты в использовании и действительно полезны — что называется, «в хозяйстве пригодятся».

Если остались вопросы — с удовольствием отвечу. Также готов дополнить обзор при необходимости.

Добавлено.
Важно: подключение необходимо производить в правильной последовательности.
Сначала подключаем матрицу к модулю, затем модуль — к компьютеру по DisplayPort, и только после этого подаём питание через USB-C.

Добавлено
Питание матриц 13.1В

Если сначала подать питание, а затем подключать матрицу, есть риск вывести из строя как саму матрицу, так и графическую карту. Лучше не рисковать и соблюдать порядок подключения.

ps. Как минимум один вопрос должен возникнуть, просто интересно кто об этом знает.
Планирую купить +26 Добавить в избранное
+63 +87
свернутьразвернуть
Комментарии (42)
RSS
+
avatar

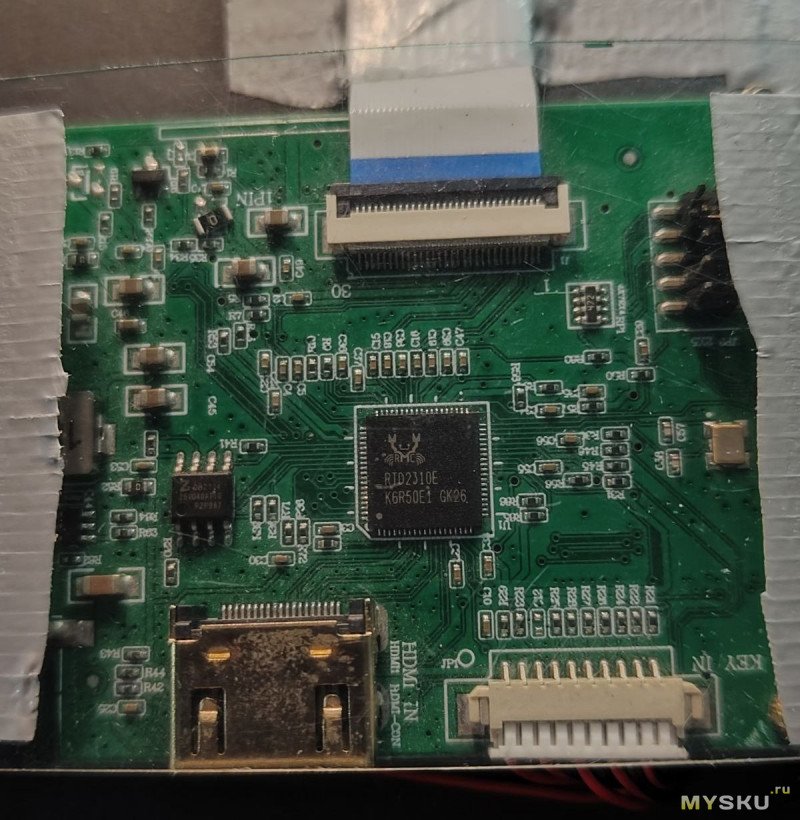

+3
Будьте с ними аккуратны. Они очень чувствительны к всплескам по питанию. Я себе так однажды сделал половинку монитора — и однажды оно просто сгорело, уйдя в страну вечной охоты вместе с матрицей.
+
avatar
+6
Одно время тоже думал что взять, остановился на таком, немного понадежней.
+
avatar
0
а ссылочку можно?
+
avatar
0
a.aliexpress.com/_EHDYzCK
только тут 30 пин EDP
+
avatar
+3
Меня вот такой вопрос «мучает» — хорошо, количество пинов и шаг совпадает, а распиновка у них «стандартизированная»? Или как ??? И разрешение какойто автовыбор, или…? К примеру у меня есть две матрицы от нетбуков 10.1 Самса одна 1024 на сколько то… а вторая более старая 800х600 ( помоему) а шлейфы у них одинаковые. Я более старую к более новому подключал — она засветилась, но показывала " винегрет".
+
avatar
+1
  • infino
  • 22 мая 2025, 19:02
Меня вот такой вопрос «мучает» — хорошо, количество пинов и шаг совпадает, а распиновка у них «стандартизированная»?
eDP матртицы -стандартизированы.
+
avatar
0
  • mzr910
  • 22 мая 2025, 20:44
условно — может быть 4 8 16 лейнов и питание в ноутовских сколько — 3,3 вольта раньше было а у больших 10 — 12 вольт, разъемы 3 видов как минимум
+
avatar
+1
условно — может быть 4 8 16 лейнов
Не может. В 4 лейна лезет 4К сигнал. Матриц с большим разрешением встретить нереально.
+
avatar
+1
  • mzr910
  • 23 мая 2025, 07:17
а 4к 240 герц думаете как пойдет а сейчас уже и 480 обещают
+
avatar
+1
У продавца в описании указан список моделей матриц, которые можно подключать.
+
avatar
+1
  • dikers
  • 22 мая 2025, 19:40
У вас сильно врятли Edp матрицы были. распиновка обычно стандартизирована. даже не Edp матрицы обычно без проблем меняются на матрицы с другим разрешением. надо смотреть какой стандарт используют матрицы.
+
avatar
+1
  • vlo
  • 23 мая 2025, 06:26
у матриц — да, а вот с обратного конца шлейфа, который в мать ноута втыкается, тут кто во что горазд.

в те времена вероятны 40pin lvds со светодиодной подсветкой. бывают как минимум 1/2канальные (у одноканальных часть контактов не используется и в комплектном кабеле их нету). у этих, понятно, 2 канала не нужны.
до этого еще были 30 lvds с ламповой подсветкой.

в сунг n110 я как-то пристраивал 1280*800 mva матрицу от acer a500. очень даже.
+
avatar
0
  • san_q
  • 23 мая 2025, 22:44
Поподробнее пожалуйста! Лежит без дела ACER а500, давно на него поглядываю как его применить.
Какой интерфейс подключения матрицы у него?

Он бы мне отлично подошел как монитор «микроскопа» с камерой Sony Efio.
+
avatar
+1
  • vlo
  • 24 мая 2025, 00:53
там AUO B101EW05 должна быть (у меня она была новая). в любом случае она lvds/40 pin, что типично для ноутов начала 10ых.
+
avatar
0
  • san_q
  • 24 мая 2025, 22:04
в любом случае она lvds/40 pin
Спасибо! Это хорошо. ТВ скалер с выходом lvds 40 pin у меня есть.
+
avatar
+2
  • noob
  • 22 мая 2025, 19:02
А откуда при таком подключении будет читаться EDID?
+
avatar
0
считаю что напрямую с матрицы(сабж в руках не держал) а на плате только преобразователи питания походу.
+
avatar
0
  • vlo
  • 23 мая 2025, 06:28

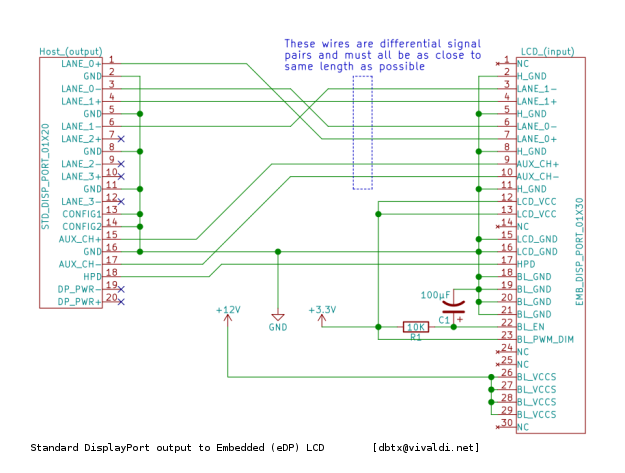

из матрицы. она ж напрямую подключена, переходник пассивный, только подсветку запитывает.
+
avatar
+2
А подсветка? А матрицы с питанием 12В?
+
avatar
-1
А у каких eDP матриц питание 12 вольт?
+
avatar
+3
а как оно определяет разрешение матрицы?
+
avatar
+10
Никак.
Суть eDP именно в том, что видеокарта может подключаться напрямую к матрице без скалера.
Поэтому если Вас устроит монитор без экранного меню, то в нем из всей электроники будут матрица, источник напряжения питания матрицы и источник тока питания подсветки.
+
avatar
+1
  • mzr910
  • 22 мая 2025, 20:46
а я недавно взял контроллер hdmi — 4к vby1 обычные матрицы от теликов и как то он странно работает, все в красном
+
avatar
+1
А телевизорные матрицы взаимозаменяемы или там всё совсем проприетарное?
+
avatar
+1
  • Vmedic
  • 22 мая 2025, 23:02
Довольно часто да, но там есть уйма нюансов которые нужно учитывать: количество пинов, разрешение, битность, вариант распиновки, стандарт цвета и т.д…
+
avatar
0
А нюансы известны и расписаны, или надо реверс инженерингом каждой конкретной пары плата-матрица надо заниматься?
Ну и можно ли конвертировать эти нюансы одной матрицы в другую ПЛИСом каким-нибудь допустим, или чем попроще?

Или всё проще и может там просто несколько стандартов, а вопрос замены сводится к поиску соответствующего разъёма?
+
avatar
+3
Нужно смотреть документы на матрицу.
+
avatar
0
  • mzr910
  • 23 мая 2025, 07:19
проще всего с 4к — там почти всегда одна распайка под елжи, одна ориентация, только нюансы с дивижнами которые решаются платкой за 10 баксов
+
avatar
0
  • Vmedic
  • 23 мая 2025, 07:51
. А нюансы известны и расписаны, или надо реверс инженерингом каждой конкретной пары плата-матрица надо заниматься?
Ну и можно ли конвертировать эти нюансы одной матрицы в другую ПЛИСом каким-нибудь допустим, или чем попроще?

Или всё проще и может там просто несколько стандартов, а вопрос замены сводится к поиску соответствующего разъёма?
Нюансы то известны, но четкие инструкции не расписаны, все хитрости либо доходить своим умом анализируя даташиты на матрицу и на телек, либо читая спецфорумы, а зачастую и то и то.
Если держаться в пределах одних и тех же характеристик и не пытаться скрестить ежа с ужом, например пытаясь прикрутить к 4к плате fhd матрицу, то никакие плис не понадобятся.

Иногда да, все ограничивается поиском соответствующего разъема, но аналогичный разъем не гарантирует что все заработает, т.е. даже если на первый взгляд физически все подходит — все равно нужно глянуть даташит на стекло или на расположение дорожек на тконах… Иногда нужен и переходничек, благо китайцы тут как тут…
+
avatar
0
Спасибо за ликбез. А можете ещё ссылками на такие спецфорумы поделиться чтобы погрузиться в эту историю?
+
avatar
0
Цена: 15,20
не указано в каких единицах
+
avatar
0
  • infino
  • 23 мая 2025, 12:51
не указано в каких единицах
Спасибо, поправил. Покупал в злотых, перевел в доллары.
+
avatar
+2
  • newbas
  • 23 мая 2025, 15:39
Одно время тоже купил несколько скаллеров, однако сейчас найти исправный б/у монитор выходит дешевле чем эта плата — конечно, если только не использовать ее для проверки матриц
+
avatar
0
  • infino
  • 25 мая 2025, 03:26
Одно время тоже купил несколько скаллеров, однако сейчас найти исправный б/у монитор выходит дешевле чем эта плата
Я регулярно раздаю исправные бу мониторы, и уже доходит до 27"
Сейчас лежит полу исправный 27" с родной подставкой(периодически глючит матрица и нижняя часть экрана пропадает), год назад клиент оставил. Выбросить жалко, надеюсь отдать кому под восстановление.
В такое время живем.
+
avatar
0
Прошу подсказать. Имеется полурабочий монитор (4к, 60 Hz) — регулярно виснет (не просыпается, приходится по питанию рубить), артефакты в виде полос. Можно ли такой платой его внутренности заменить? а может есть что-то «продвинутее» с менюхами, разными входами. Для телевизоров полно подобного.
+
avatar
+1
  • infino
  • 25 мая 2025, 18:54
Имеется полурабочий монитор
Какая модель, что говорят специалисты?
Я ремонтом мониторов занимаюсь редко, но был в ремонте LG у него глючил стабилизатор линейный, толи 1.8в толи 3в, точно уже не помню, но анамнез похожий.
+
avatar
0
ASUS VP32UQ Black 60Hz 3840x2160 IPS
Сервис центр дал заключение о неремонтопригодности.
Но, пока время шло, купил на замену LG аналогичный. Мегамаркет решил не забирать обратно.
Отвез его «в деревню родственникам». Там подглючивает. Но интересно же попытаться исправить.
:)
+
avatar
+1
А яркость как регулировать? Судя по всему ни как
+
avatar
0
  • infino
  • 26 мая 2025, 20:23
А яркость как регулировать? Судя по всему ни как
Смотреть на картинку в очках в дырочку, прищуривать глаза, а на самом деле вы правы, ни как.
Существуют модули где все реализовано, но данные больше предназначены для проверки дисплея или где нет необходимости что то регулировать.
+
avatar
0
Врезаться в шлейф матрицы и подать туда ШИМ сигнал нужной скважности. Если прямо очень надо.
+
avatar
+2
  • infino
  • 27 мая 2025, 09:42
Врезаться в шлейф матрицы и подать туда ШИМ
Проще купить модуль с необходимым функционалом.
