Кронообразный (6F22) литиевый аккумулятор - LiitoKala 600mAh 9V 6F22

Решил посмотреть на батарею без излишеств — без встроенной зарядки. Внутри пара элементов последовательно, с bms, заряжать как обычный 2s литий, cv/cc, чем угодно.
По 1шт в этом лоте сейчас нет, но есть и другие предложения, например: https://aliexpress.ru/item/1005006356336707.html
Упаковано было в помятую коробочку.

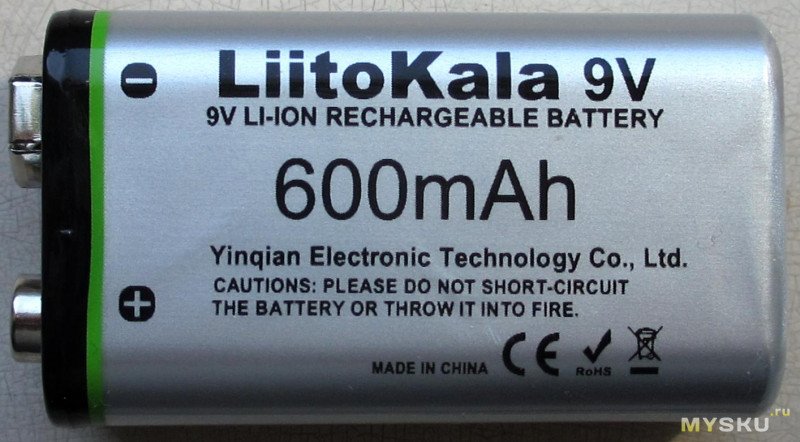

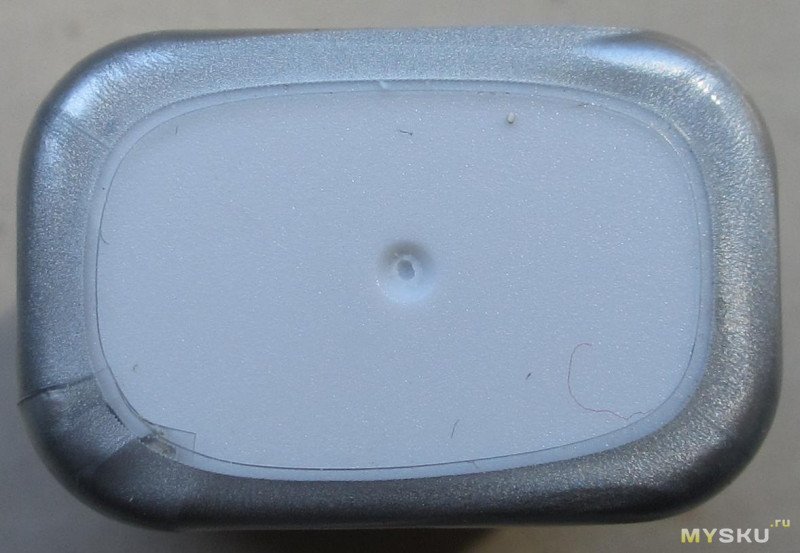

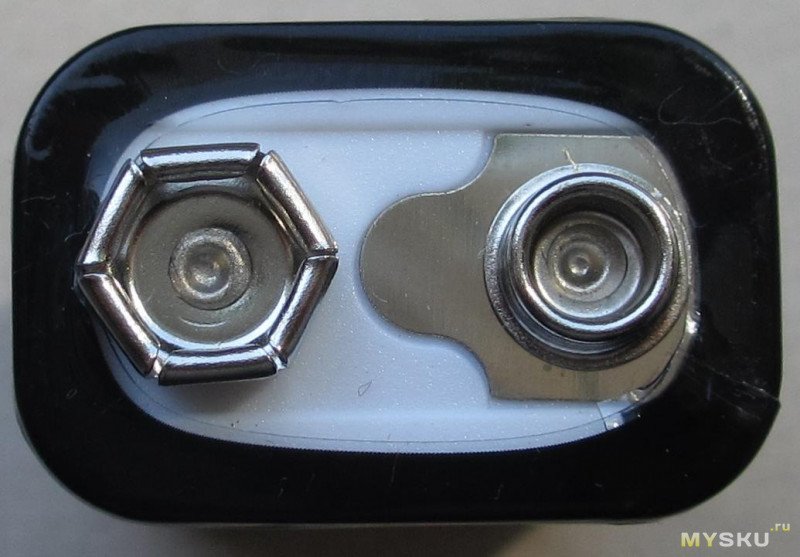

В отличие от прочих тут корпус с закруглениями, хотя внутрь слегка продавливается — немного пустого места осталось. Размер 17*26*45.5(48.5 с клеммами)мм.

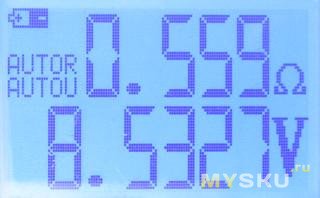

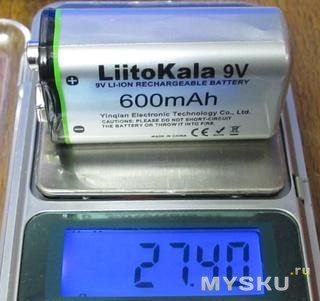

Весит достаточно много — 27.4г, внутреннее сопротивление намеряется не всегда корректно и плавает, видимо это «заслуга» bms, в исходном виде:

Защита от кз есть, какой ток не выявил, но 3А отдает дольше 10 секунд.
При перезаряде отключает между 8.5-8.6В, при разряде 5.7-5.8В, тут наверняка один элемент разрядился раньше, но без потрошения порог не узнать.

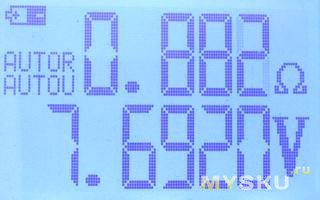

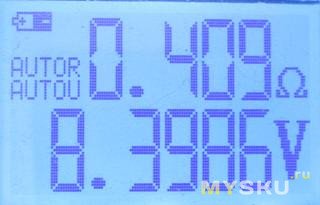

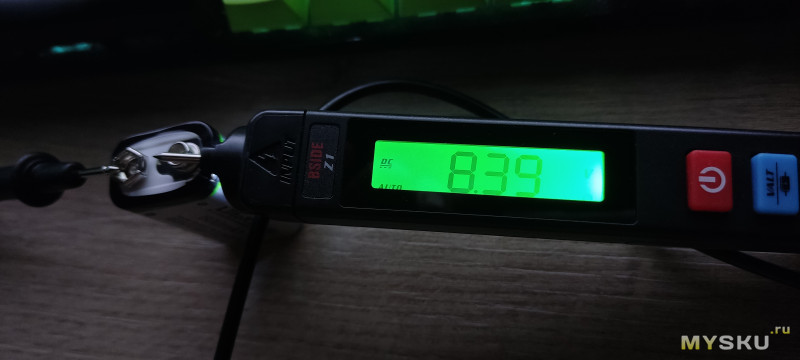

Заряжал лбп, 8.4В/300мА, тут внутреннее сопротивление (посредством yr1035) стабильно и правдоподобно, ~400мОм.Для сравнения прогнал один из Palo/«650», которому 3.5 года — mysku.club/blog/aliexpress/89371.html, от лежания на полочке внутри мультметра ему вроде пока не поплохело.

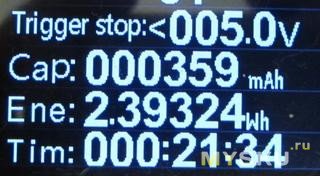

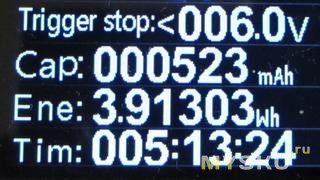

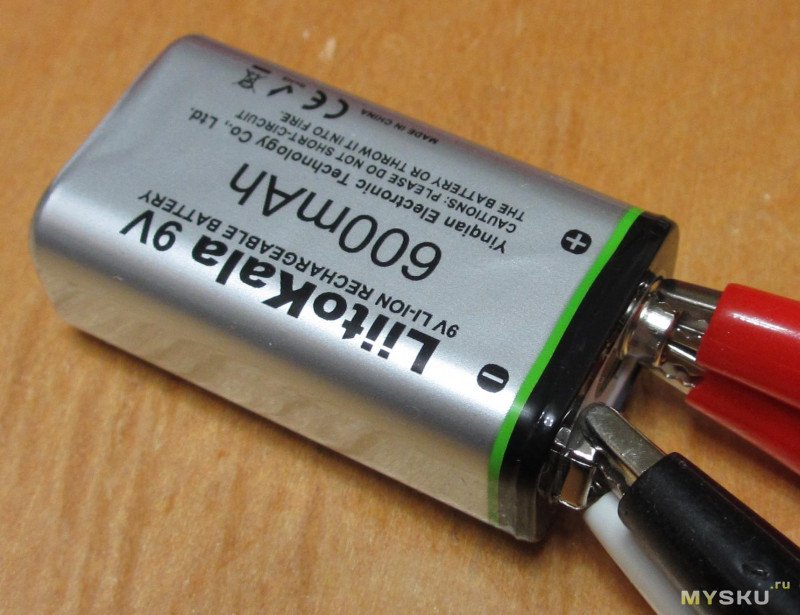

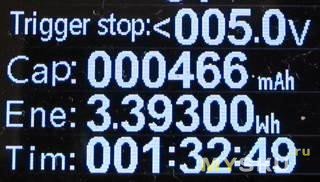

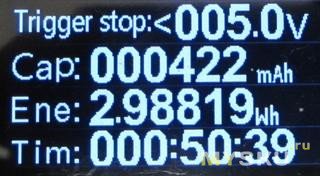

4хконтактное подключение для тестов емкости (посредством DL24):Результаты при разряде токами 100, 300, 500 и 1000мА — 520, 465,420 и 360мАч соответственно. Отсечку для увеличенных токов выставил 5В, но по факту bms отрубала при 5.7-5.8.
Зависимость от тока достаточно сильная, и процентов 15 от обещанного недоложили.

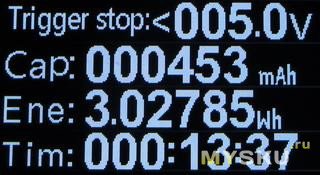

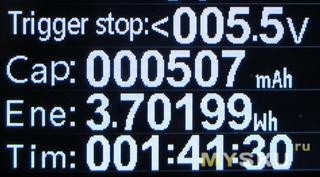

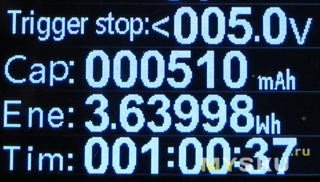

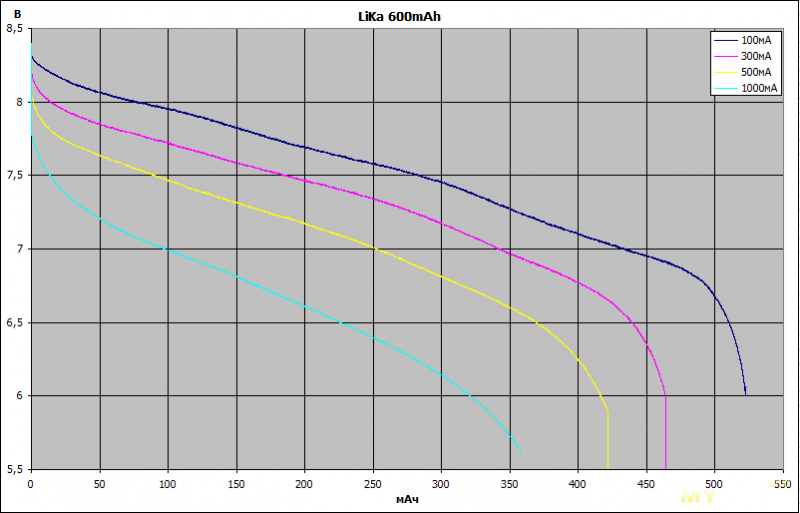

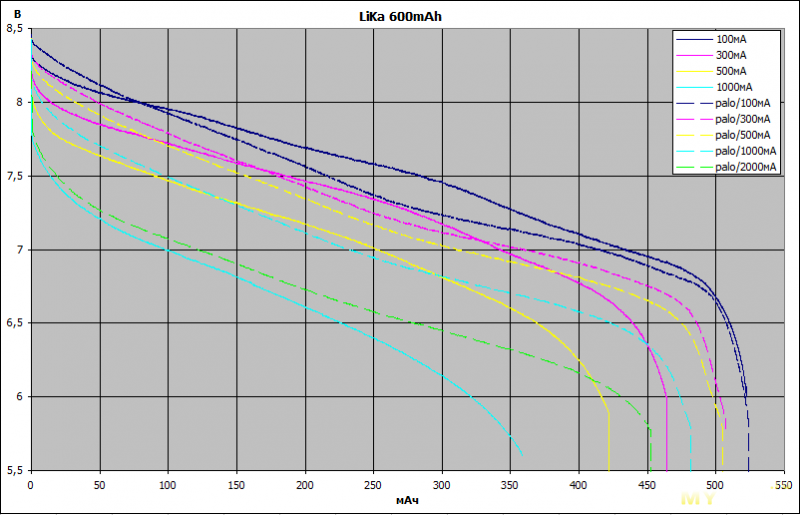

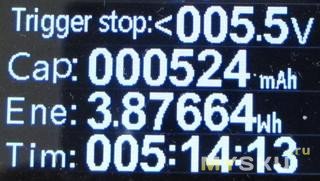

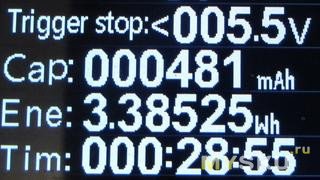

В виде графиков:Для сравнения palo/«650», тут дополнительно 2А, внутреннее сопротивление значительно ниже, 170мОм (легкий перезаряд — особенность встроенной зарядки), емкость 524/507/510/481/453мАч:palo способен отдать заметно большую мощность при сравнимой просадке напряжения, как и можно ожидать из в 2+ раза меньшего внутреннего сопротивления.

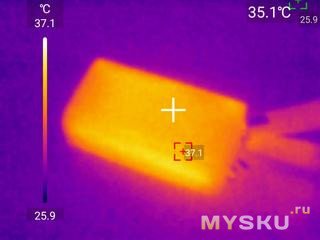

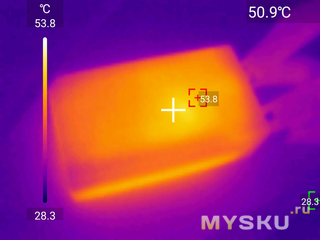

Особого нагрева при полном разряде током в 1А нет, и для сравнения palo при 2А — тут точечный нагрев электроники, видимо ключи bms, который за время разряда распространился вокруг:

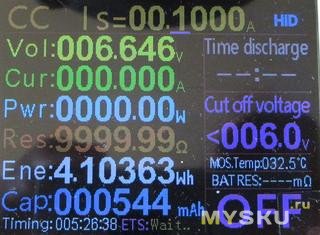

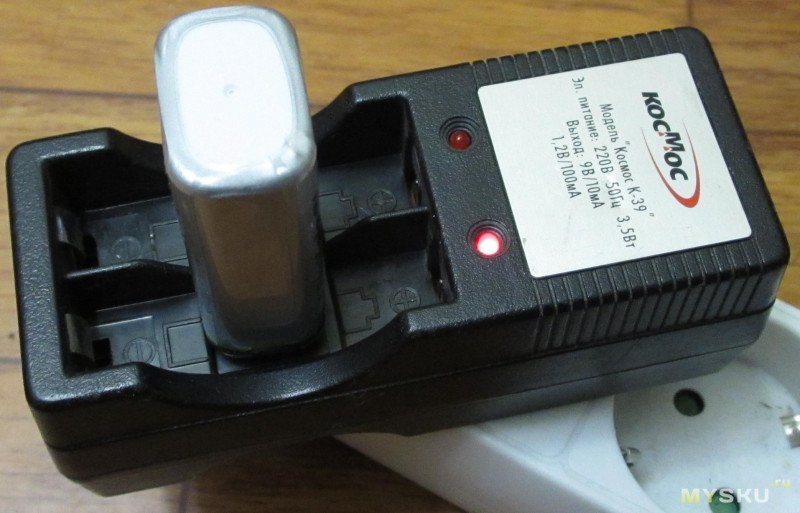

Ради интереса зарядил в какой-то древней зарядке для NiCd/NiMh, заявлено 9В/10мА, по факту 9.6В/14мА. Ждать пару суток не хотелось, так что вставил уже заряженную до 8.2В. Итог — легкий перезаряд до срабатывания bms и отданная емкость (при 100мА) чуть выше, 540мАч.

Заряжать таким образом вполне можно, главное что бы на выходе такой зарядки напряжение и ток были ограничены до разумных величин, эдак 10-15В и не более полуампера, хотя с током вероятна обратная проблема, в зу для щелочных аккумуляторов такого типа ток скорее будет очень низкий, ибо емкость у подобных NiCd порядка 100мАч и стандартный заряд током C/10, и ждать придется долго.

Неразрушающей разборке, похоже, не подлежит, на потроха можно посмотреть тут: mysku.club/blog/aliexpress/102849.html#comment4638341
ничего интересного, пара элементов и 2s bms.

Главная и очевидная особенность — в силу конструкции напряжение меньше, чем у одноразовых батареек, которые он заменяет.
Если сравнивать с другими аккумуляторами — емкость и мощность выше обоих недавно рассмотренных одноэлементных daweikala — «350» «300», а вот в сравнении с двухэлементным аналогом от palo имеет примерно такую же емкость, но мощность заметно ниже. С другой стороны и стоит дешевле. Если есть чем заряжать — вполне себе вариант.
