Kowsi KWS -DC28, тестер - измеритель мощности, вольтметр и амперметр с 0,96-дюймовым TFT дисплей

Обзоров на всевозможные USB-тестеры было немало, но почему-то тема простых тестеров постоянного напряжения и тока оказалась обделена вниманием. Я решил немного восполнить этот пробел — возможно, кому-то этот обзор окажется полезным.

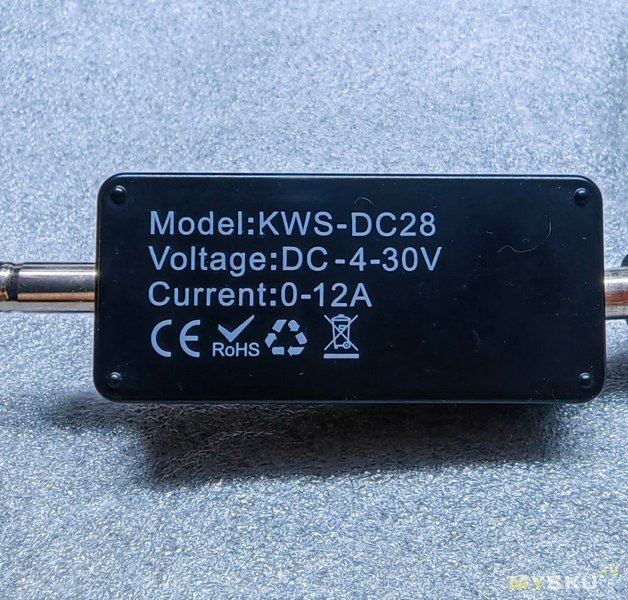

На обзоре — тестер Kowsi KWS -DC28: измеритель мощности, вольтметр и амперметр с 0,96-дюймовым TFT-дисплеем. Он предназначен для измерения постоянного напряжения и тока в диапазоне от 4 до 30 В и от 0 до 12 А(по заявлению производителя) а также показывает потребляемую мощность подключенного к нему устройства.

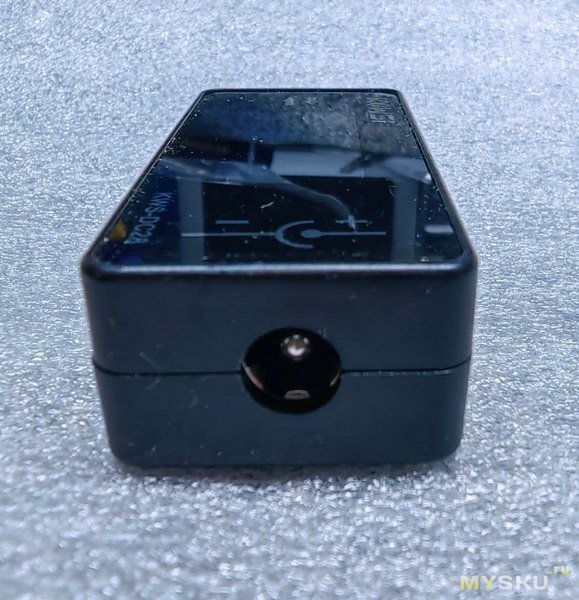

Тестер имеет входное гнездо и штекер размер 5.5*2.5, которые в среде ремонтников ноутбуков называемое ASUS(может конечно быть и другое название)

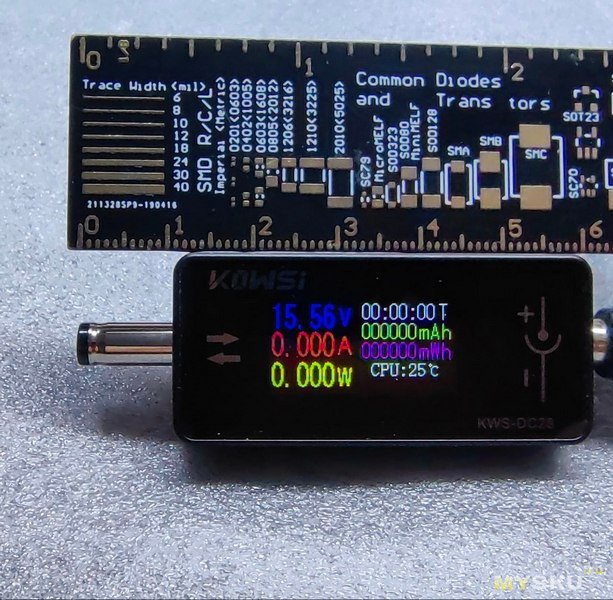

Немного фото
Если у вас нет лабораторного блока питания с индикацией напряжения и потребляемого тока, то это устройство может помочь «увидеть невидимое».

Достаточно подключить блок питания к этому тестеру, а сам тестер — к потребителю.

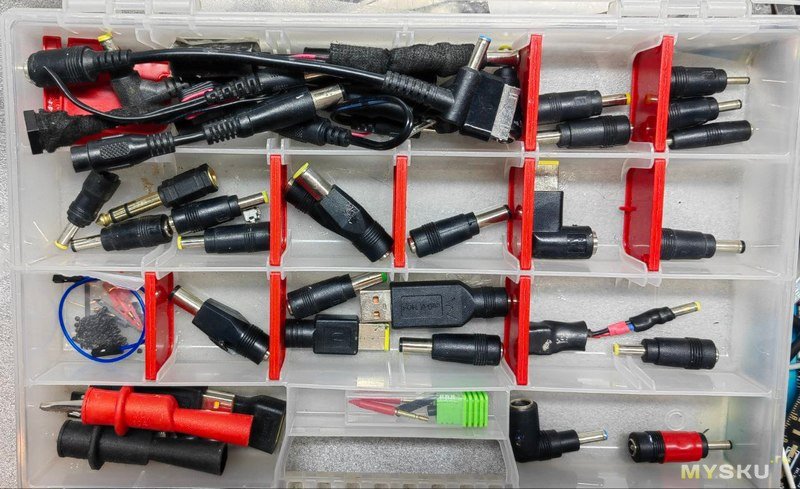

Если разъёмы не совпадают, можно воспользоваться подходящими переходниками (разумеется, при условии, что они у вас есть или вы заранее их приобрели).


Как это работает.

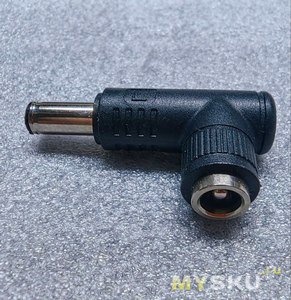

Берем один из адаптеров, например для гемейрских ноутбуков Асус
В адаптер втыкаем тестер, а в тестер втыкаем блок питания, потом сам разъем будем втыкать в ноутбук.
Ноут был включен и запущена программа тестирования процессора, но этот процесс в данном обзоре не интересен, интересно что покажет тестер, а тестер нам покажет…

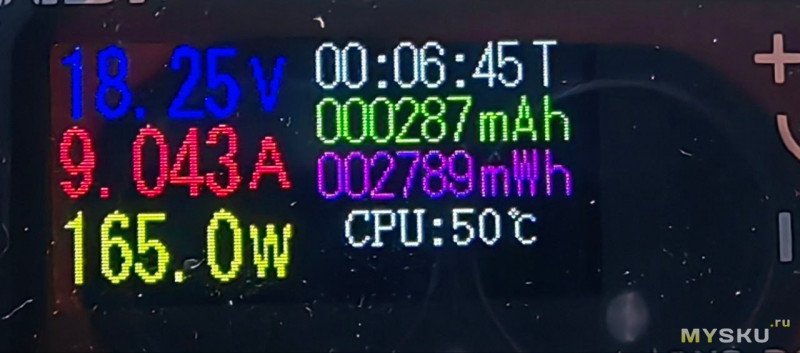

Мы видим, что напряжение на выходе тестера составляет 18,25 В, при этом входное напряжение — 20,0 В. Получается, что примерно 1,75 В теряется на кабеле и в самом тестере при высокой нагрузке.
Ток при этом составляет 9,043 А — и это значение корректное, поскольку аналогичный ток показывает и лабораторный блок питания.
Также тестер отображает потребляемую мощность ноутбука — 165 Вт.
В целом, этой информации вполне достаточно, чтобы оценить работу устройства. В данном случае ток потребления слегка завышен: оригинальный блок питания ноутбука рассчитан на 7,5 А, а сам ноутбук потребляет 9 А. Но это уже совсем другая история.

Проверено
Тестер начинает отображать напряжение, начиная с 4 В — и с этого же значения самостоятельно запускается.
Ток тестер начинает отображать с 9 мА, при этом на дисплее в этот момент отображается 1 мА, что вполне неплохо для устройства такого класса.
Собственное потребление электроники тестера — примерно 4 мА.

На этом обзор можно завершать. Единственное, что не удалось проверить — работает ли тестер в обратном направлении, как указано на корпусе.

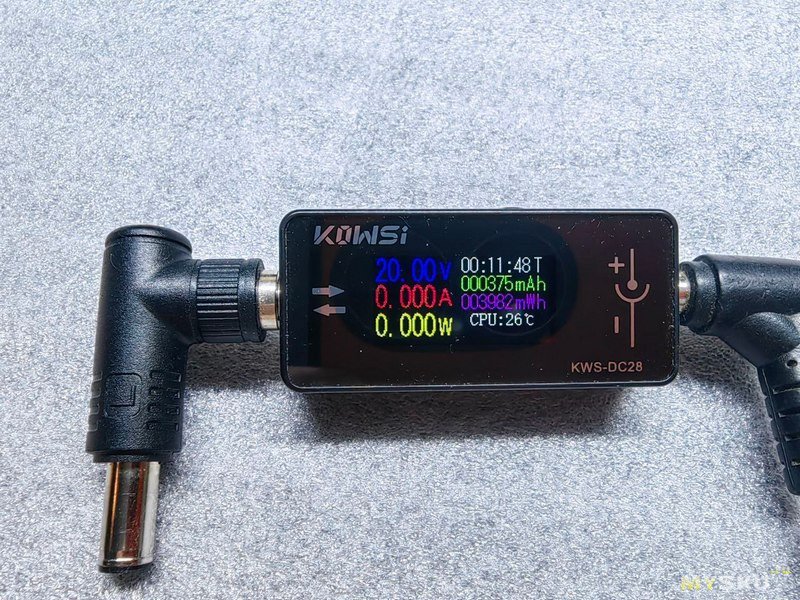

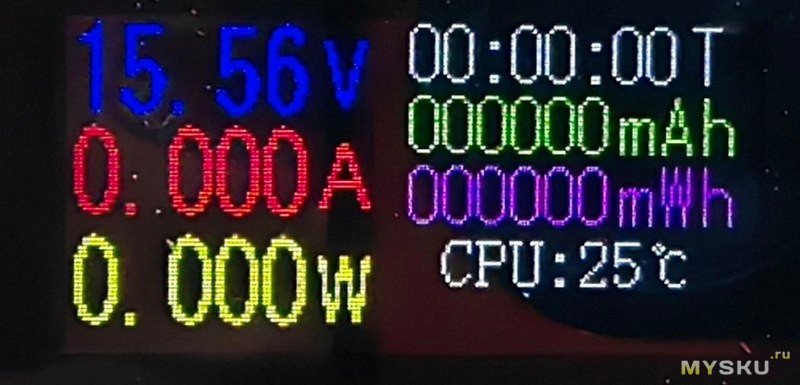

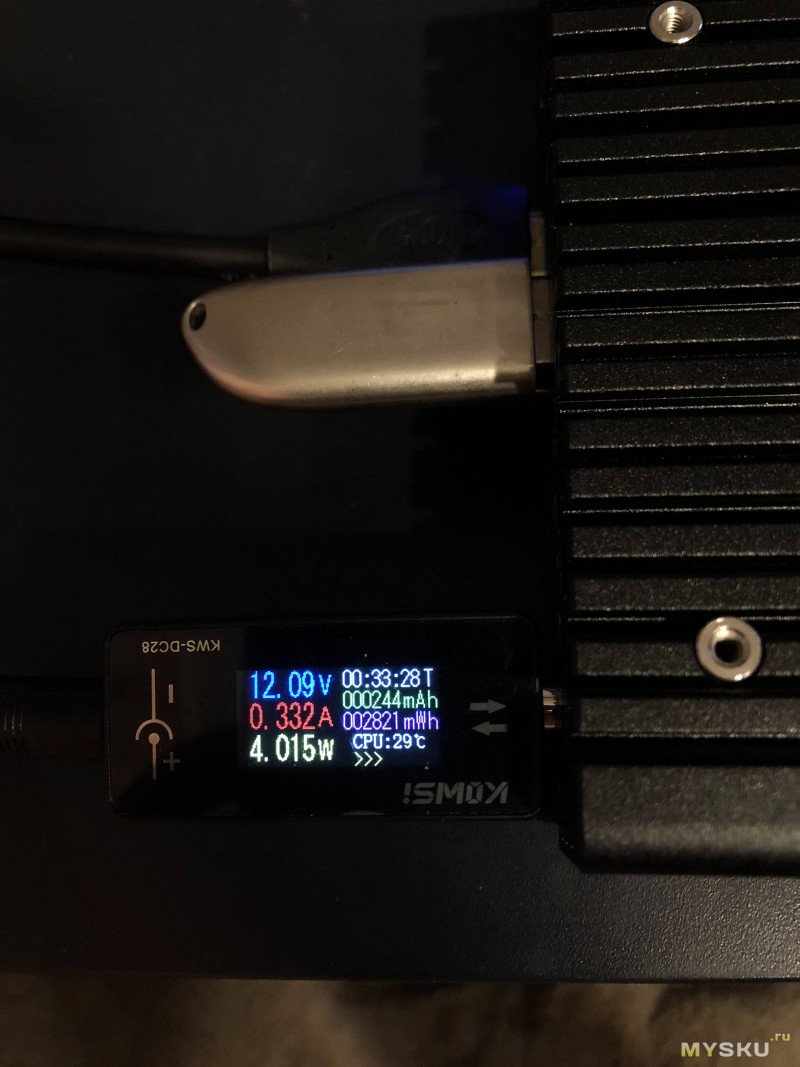

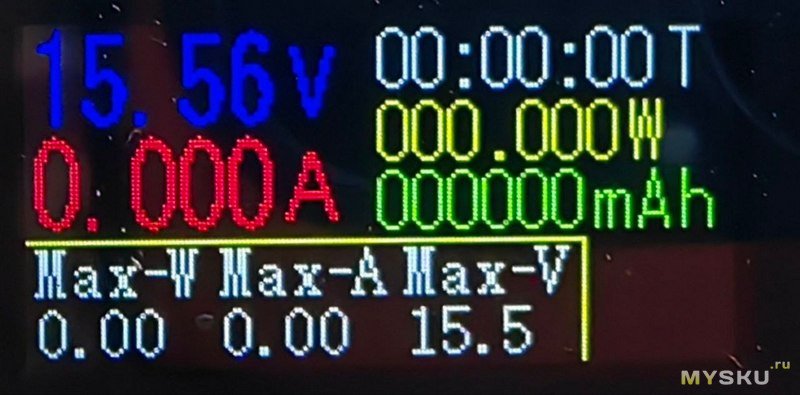

Кнопка на корпусе переключает показания дисплея по кругу. В начале обзора приведены фотографии обоих режимов отображения.

Выводы
Устройство рабочее, отлично подходит для быстрой проверки блоков питания и оценки потребления тока различными устройствами, особенно когда лабораторные БП заняты (а это бывает почти всегда).

Недостатки:
Ток измеряется от 9 мА, а не «от 0», как указано производителем.
Маленький дисплей.

Если будут вопросы — пишите, дополню обзор.
