Сегодня на тесте универсальный прибор «три в одном»: Fnirsi DSO-TC4. Это карманное решение объединяет в себе осциллограф, генератор сигналов и тестер радиодеталей. Как обычно, проверим его в работе отдельно в каждом из режимов. Подробности под катом.
Характеристики
| Характеристики тестера компонентов | *** |
| Тест транзисторов | + |
| Тест диода | прямое падение напряжения <5 В |
| Тест стабилитрона | 0.01 ~ 4.5 В |
| Тест полевого транзистора (FET) | JFET, IGBT, MIOSTET |
| Тест однонаправленного SCR | напряжение срабатывания <5 В |
| Тест двунаправленного SCR | ток срабатывания <6 мА |
| Тест конденсатора | 25pF~1000 мкФ |
| Тест резистора | 0.01 Ом ~ 50 МОм |
| Тест индуктора | 10 мкГн~1000 мкГн |
| Тест DS18B20 | + |
| Тест DHT11 | + |
| Характеристики осциллографа | *** |
| Каналов | 1 |
| Частота сэмплирования | 48 MS/s |
| Полоса пропускания | 10 MHz |
| Развёртка по времени | 50 нс ~ 20 с |
| Развёртка по напряжению | 10 мВ ~ 10 В (1Х) |
| Характеристики генератора частот | *** |
| Форм сигналов | 13 |
| Частота сигнала | 0-50 кГц |
| Скважность | 0-100% |
| Амплитуда сигнала | 0.1 В-3.0 В |
| Характеристики общие | *** |
| Дисплей | 320х240, 2.8", TFT |
| Аккумулятор | 1500mAh |
| Порт зарядки, ПК | USB-C |
| Языки | 8 (в т.ч. RU + ENG) |
Внешний вид
Прибор запакован в узнаваемую фирменную картонную коробку Fnirsi.
На обратной стороне можно прочесть характеристики.
В комплекте поставляется:

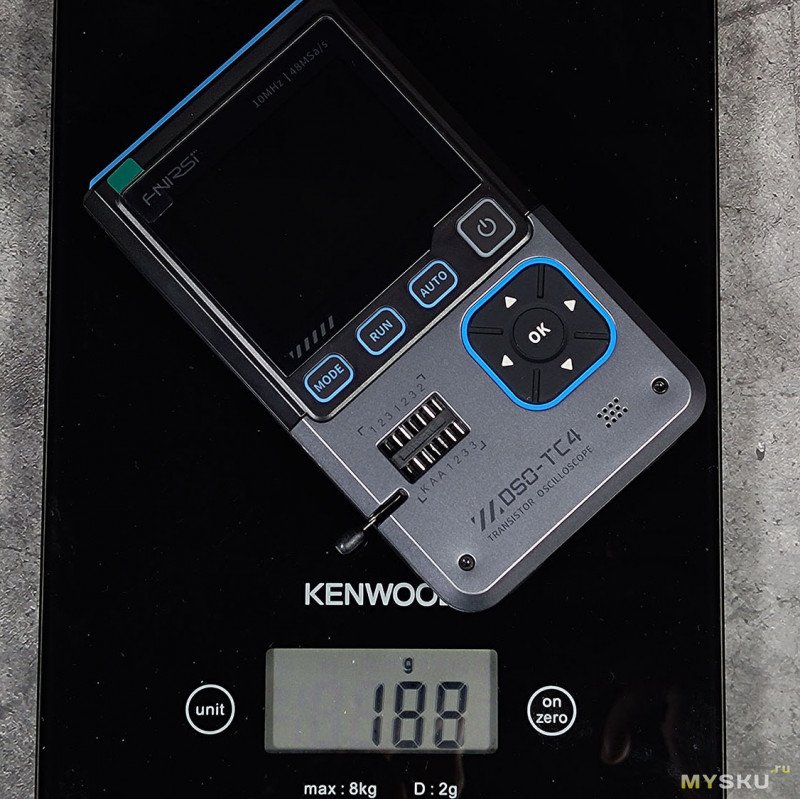

— сам прибор (188 гр)

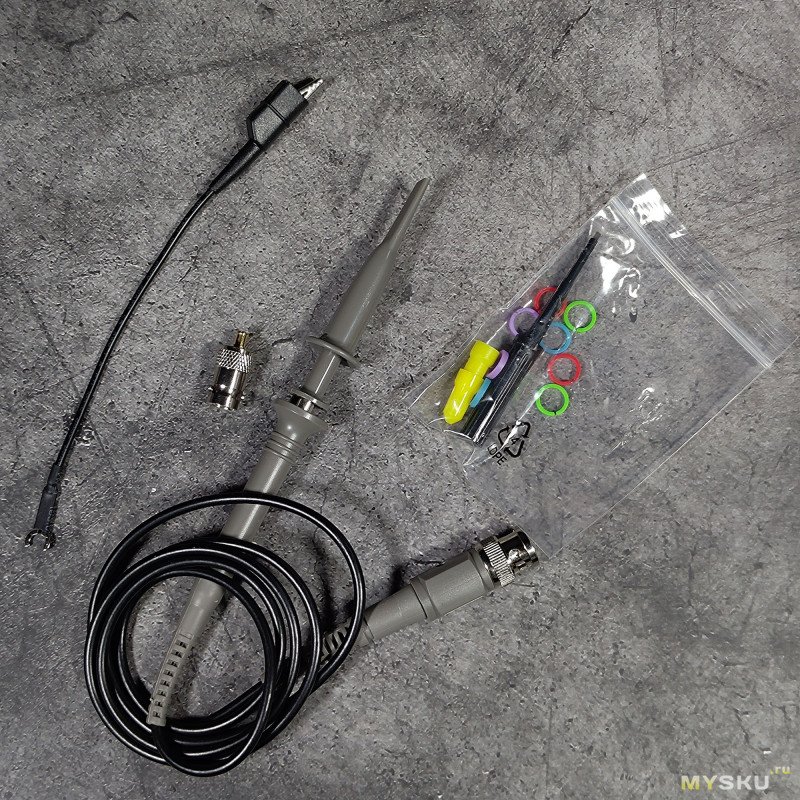

— щуп для осциллографа (6100 с делителем 1x/10x)
— оснастка для щупа 6100 (кольца, отвёртка, колпачки)
— переходничок с BNC на коаксиал

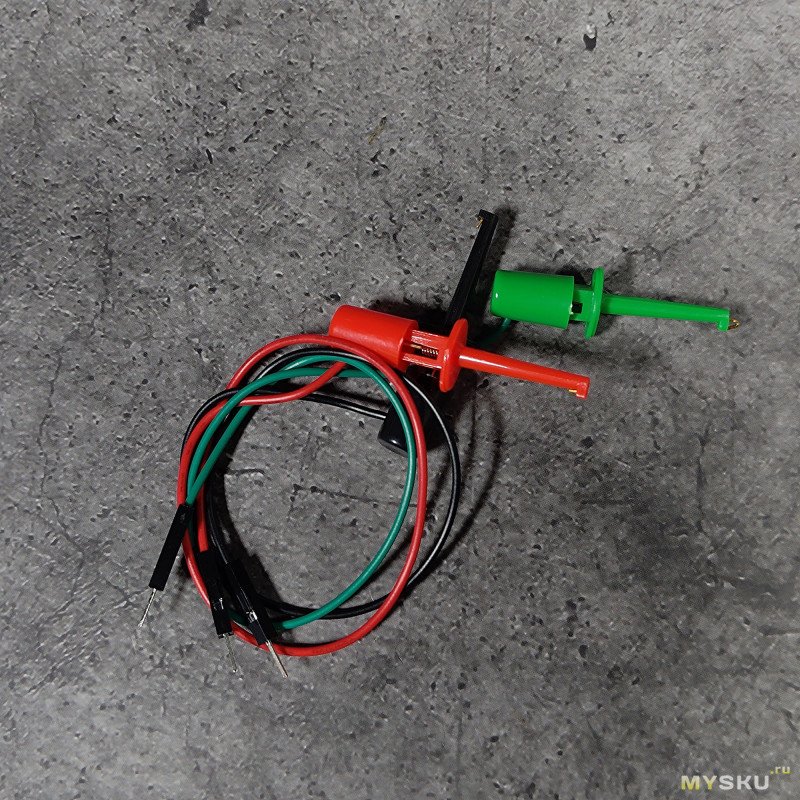

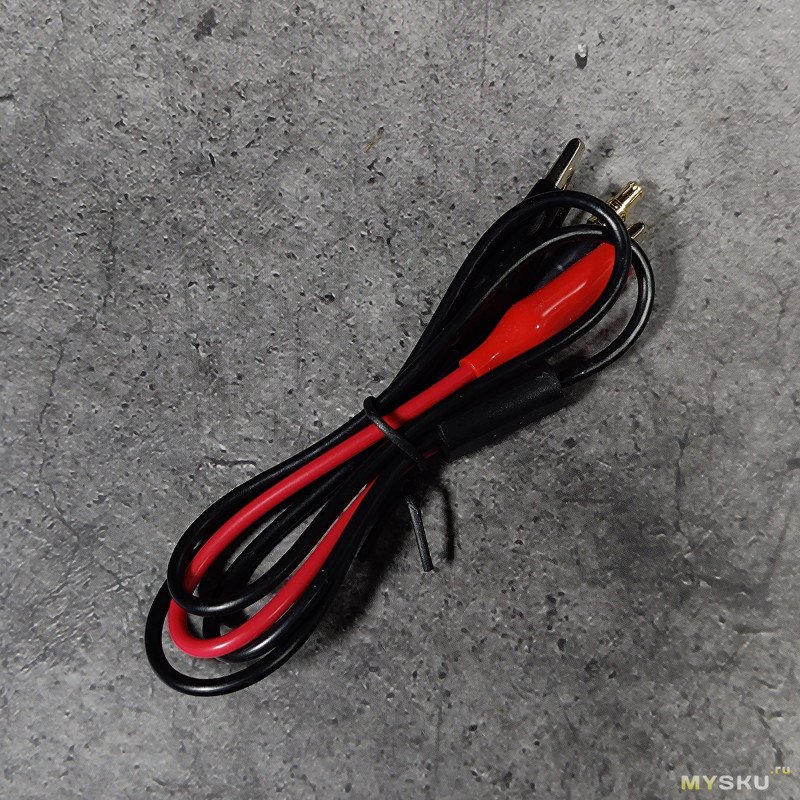

— щуп-крокодилы для вольтметра и генератора частот
— щупы-крокодилы для тестера компонентов

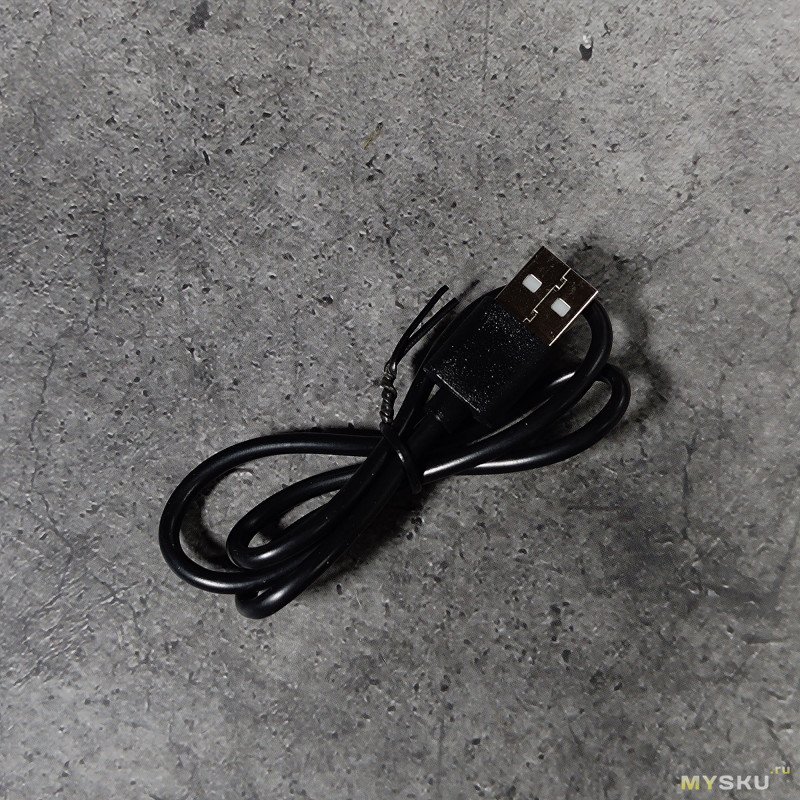

— USB-C кабель для зарядки прибора
— инструкция
В дизайне последних приборов Fnirsi начало прослеживаться заимствование из внутриигровой

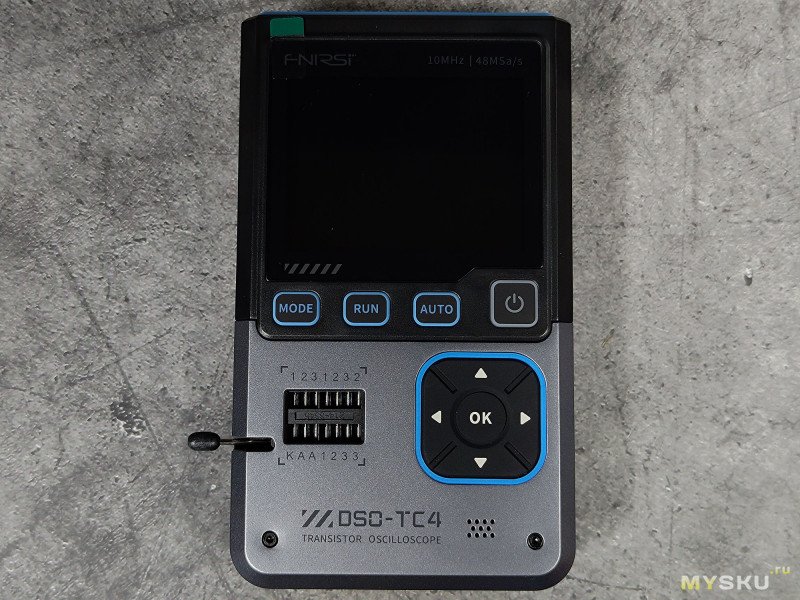

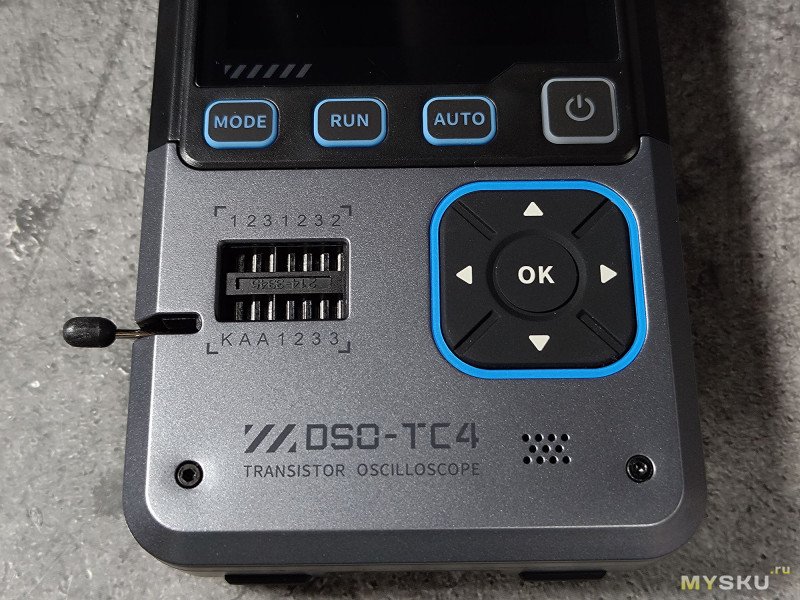

техники из игры Cyberpunk 2077, очень похожая стилистика. Однако, ожидал, что хотя бы нижняя панель на фронтальной стороне будет металлическая, на деле же — серебристый пластик. На лицевой стороне находятся дисплей 2.8«TFT 320х240, под ним прорезиненные кнопки, ZIF-колодка с рычажком и перфорация для приёма ИК-кодов с пультов ДУ.

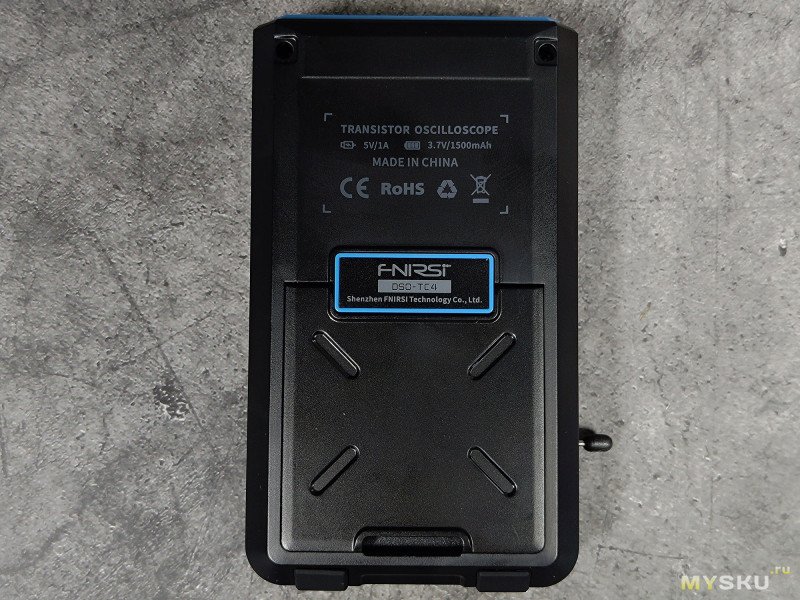

Сзади корпуса находится откидная ножка, позволяющая поставить прибор под некоторым углом.

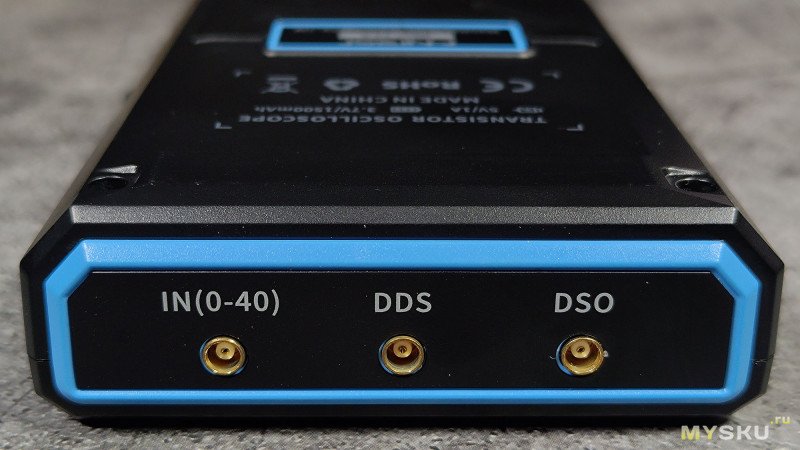

На верхнем торце расположены стандартные коаксиальные разъёмы для встроенного вольтметра (до 40В DC), генератора сигналов и одноканального осциллографа.

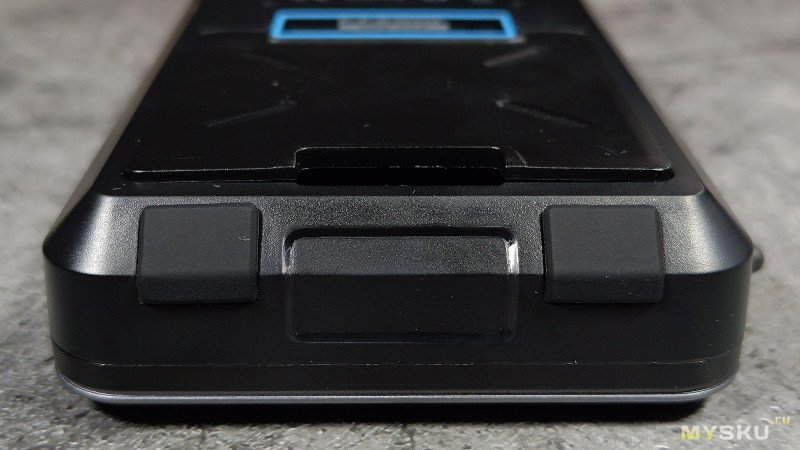

На нижнем торце две резиновые ножки.
Меню и настройки

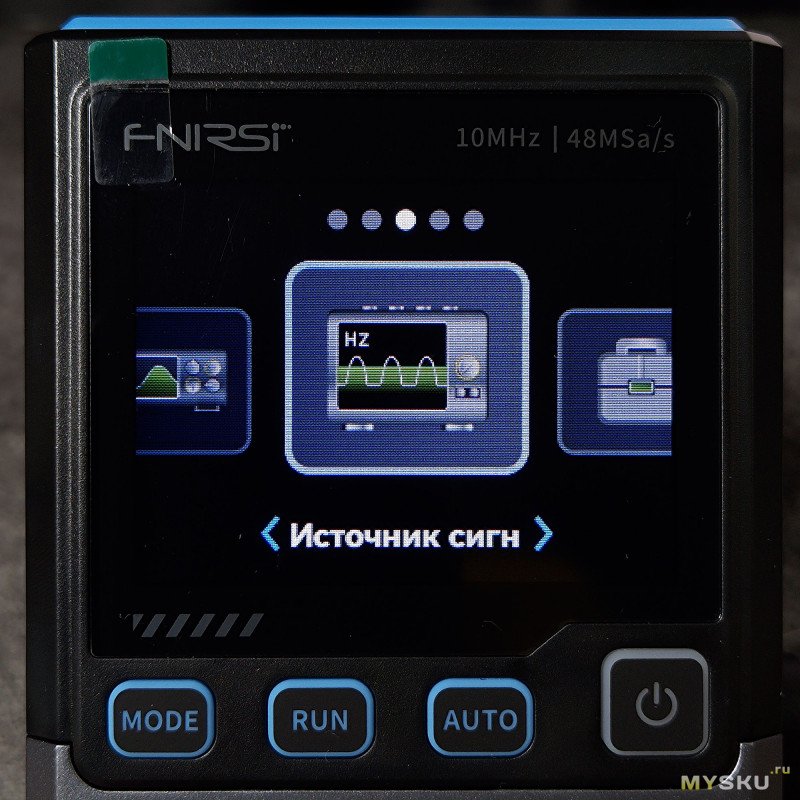

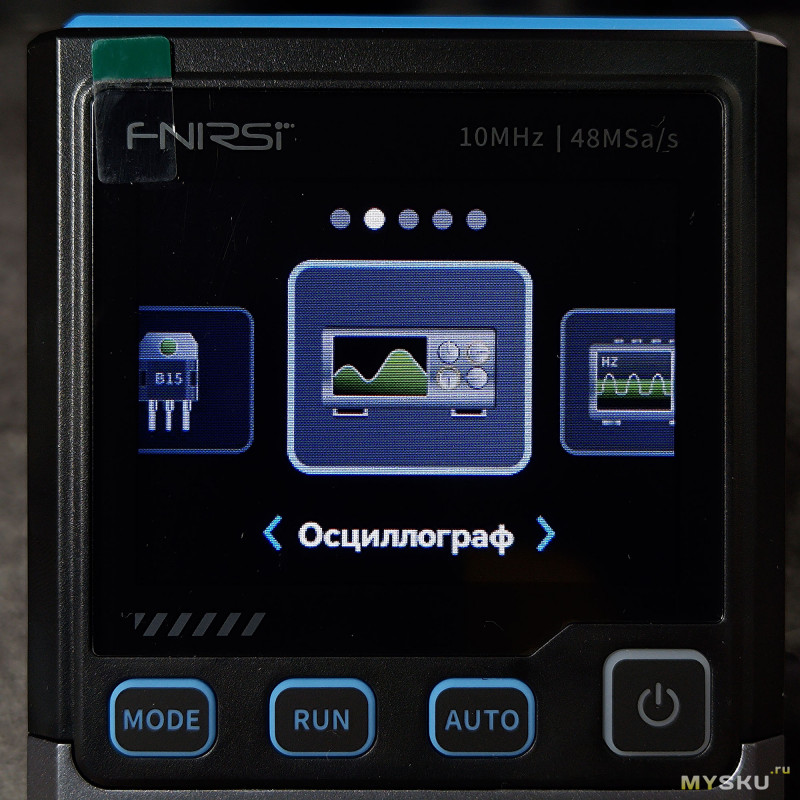

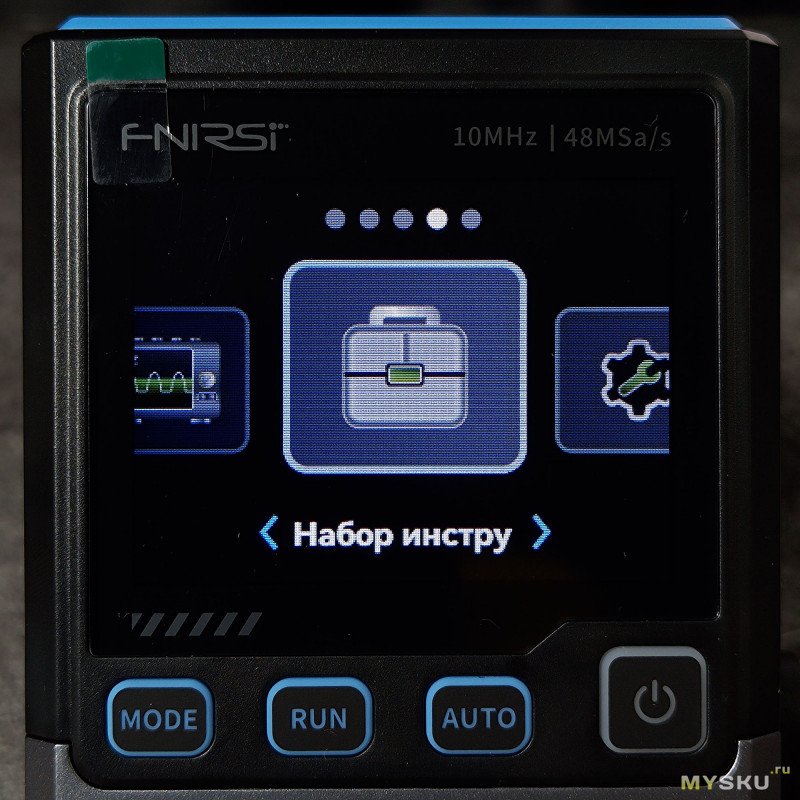

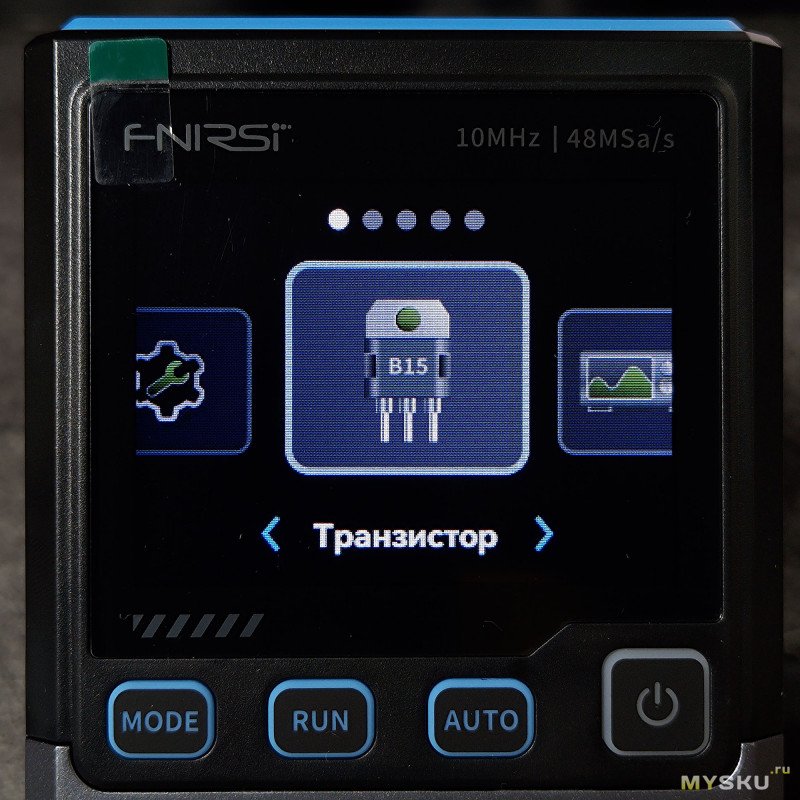

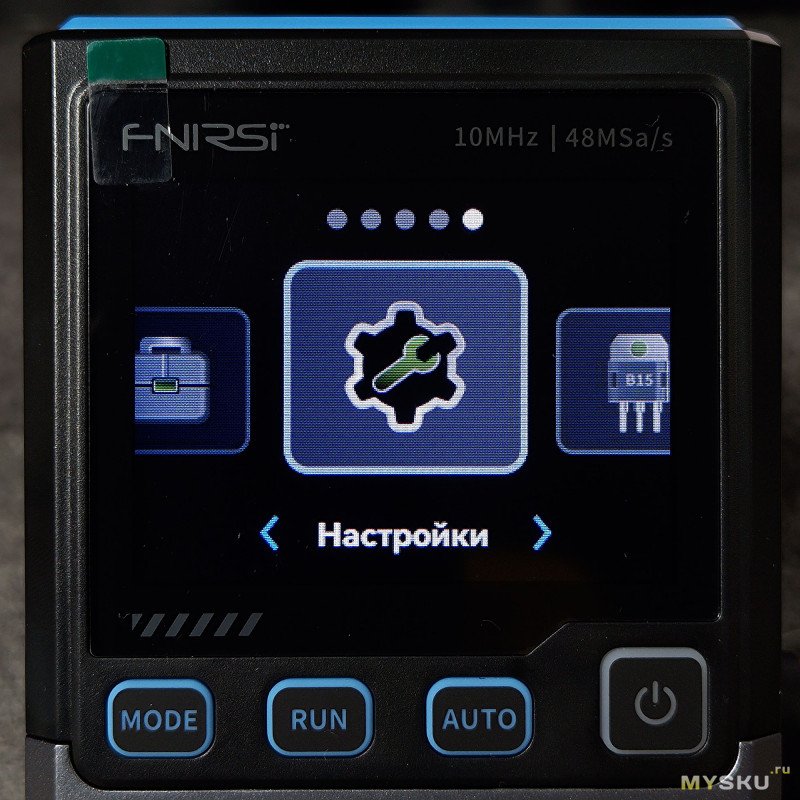

После включения встречает карусельное меню выбора режимов:
— Транзистор-тестер
— Осциллограф
— Генератор сигналов
— Набор инструментов
— Настройки общие

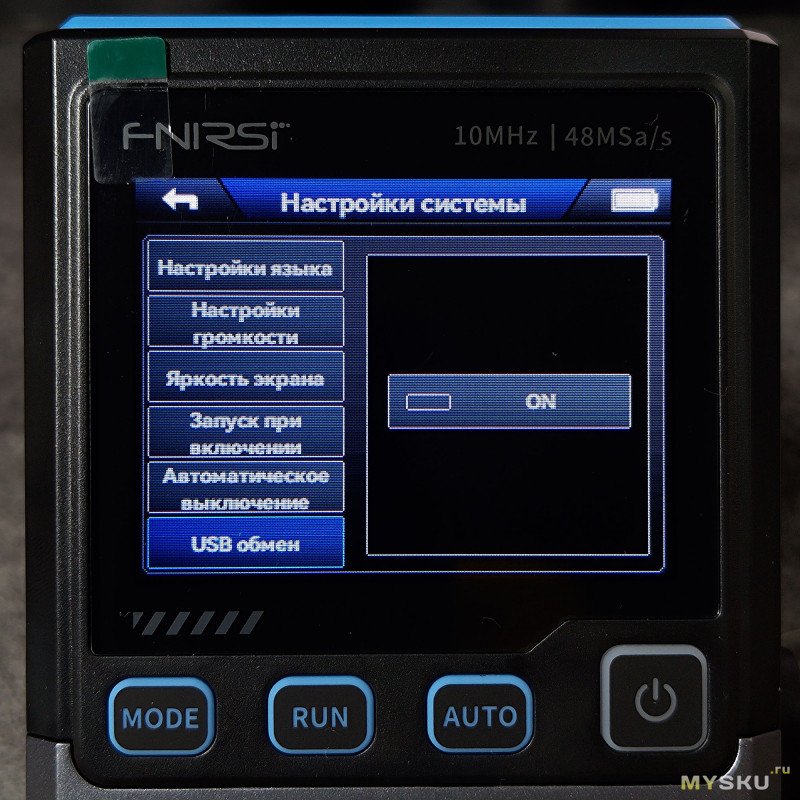

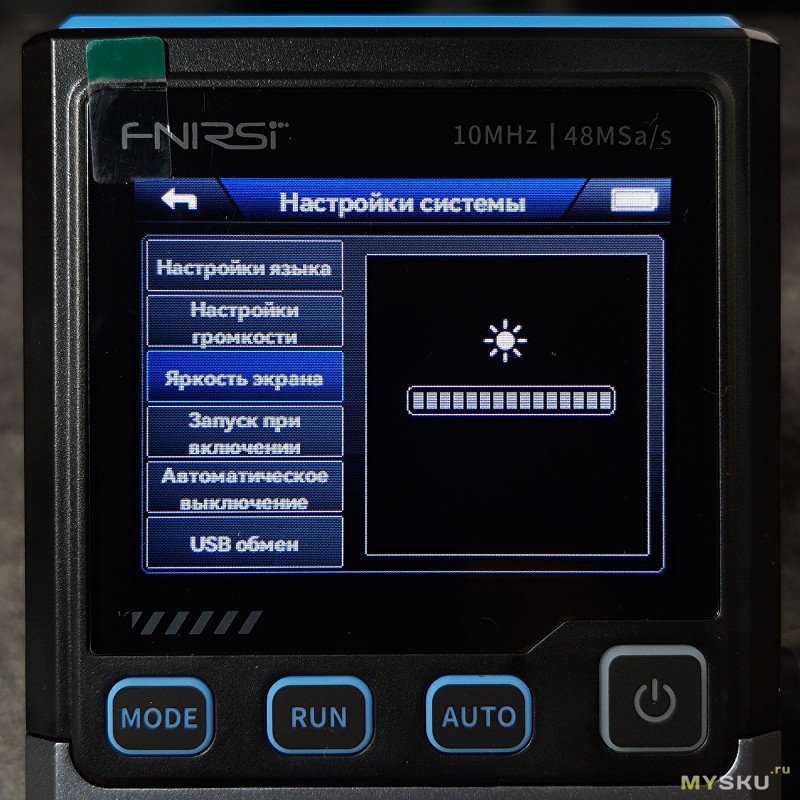

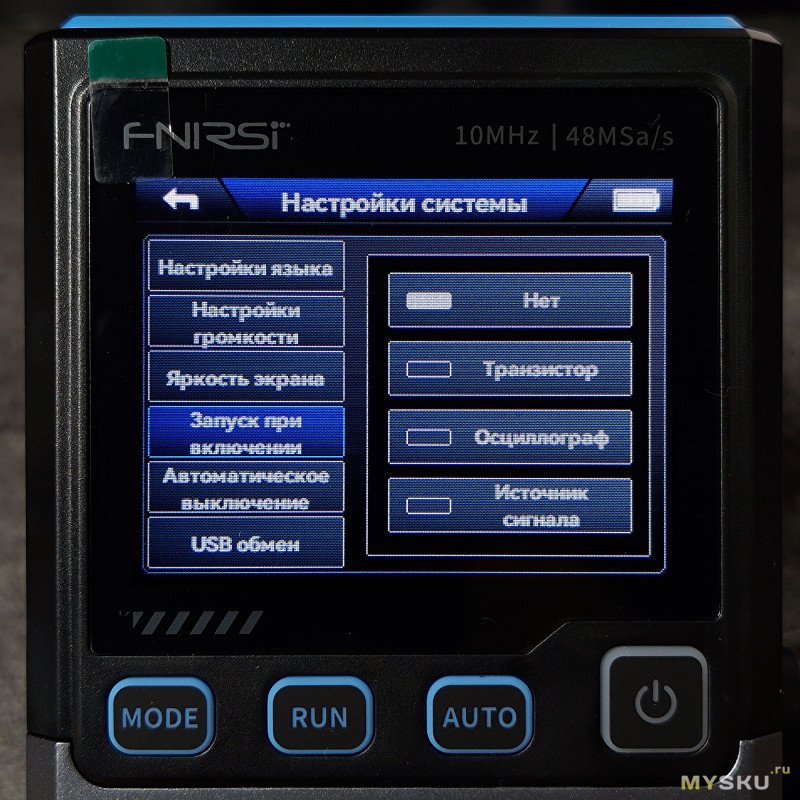

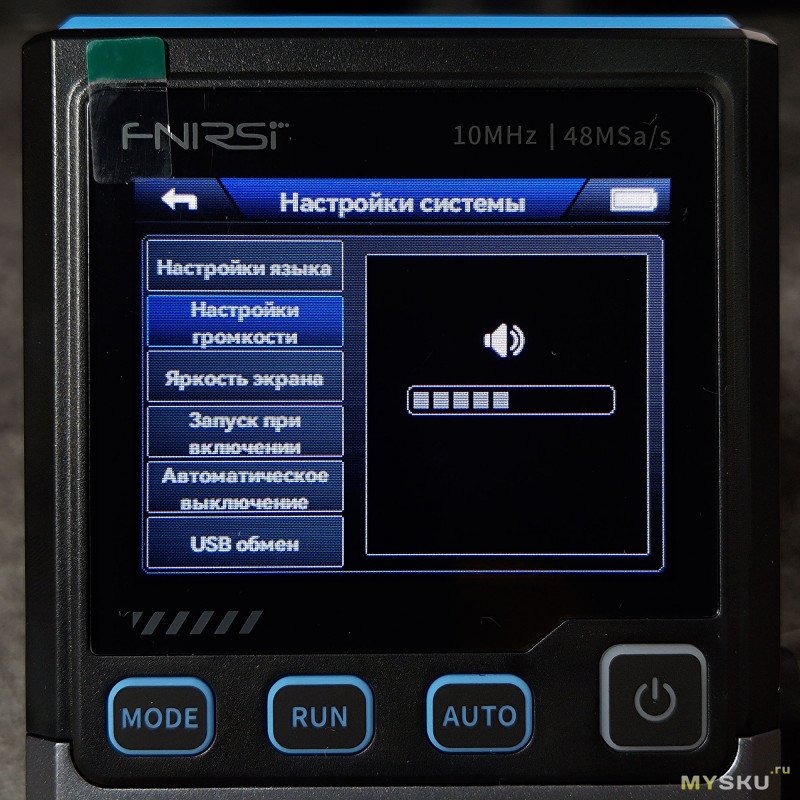

Пробежимся пока по общим настройкам системы.
Раздел поделён на вкладки, идущие столбиком:
— языки (8 шт, есть русский и английский)
— настройка громкости сигналов
— настройка яркости подсветки дисплея
— автозапуск конкретного режима

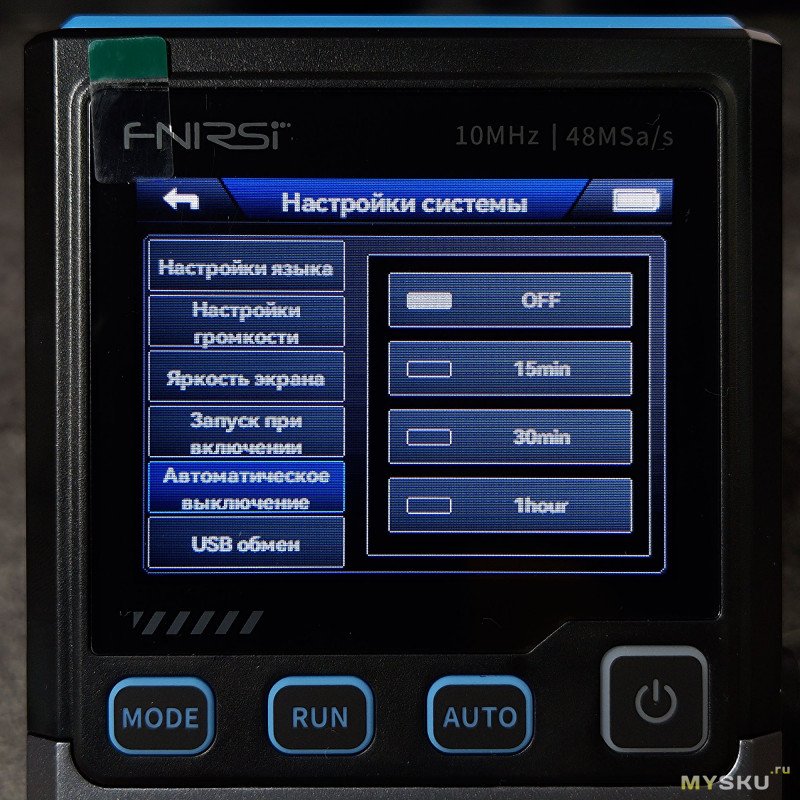

— таймер автовыключения (15мин, 30мин, 60мин)
— режим USB-диска

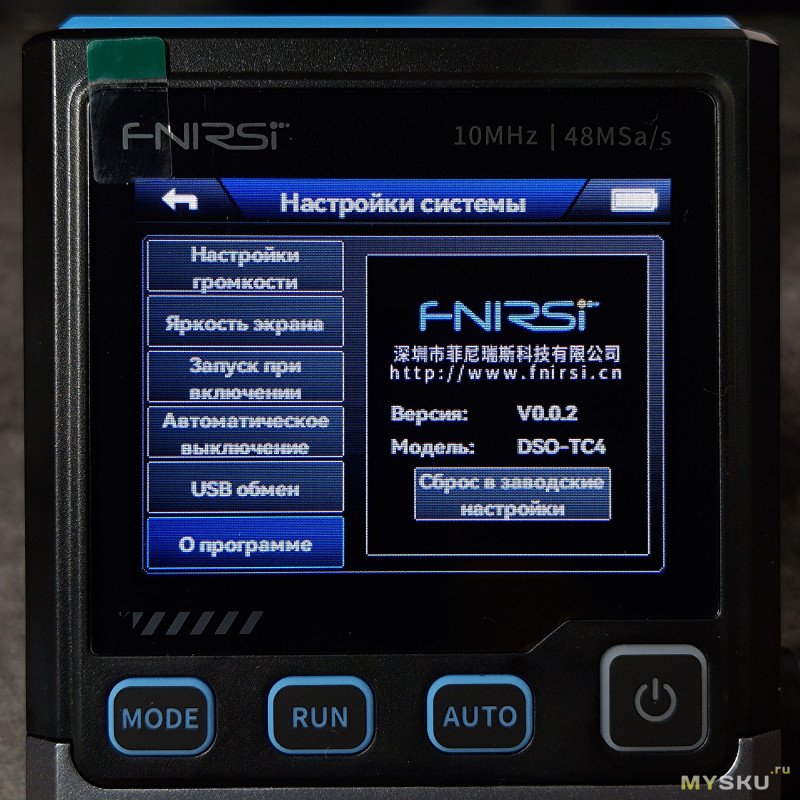

— об устройстве (прошивка 0.02)

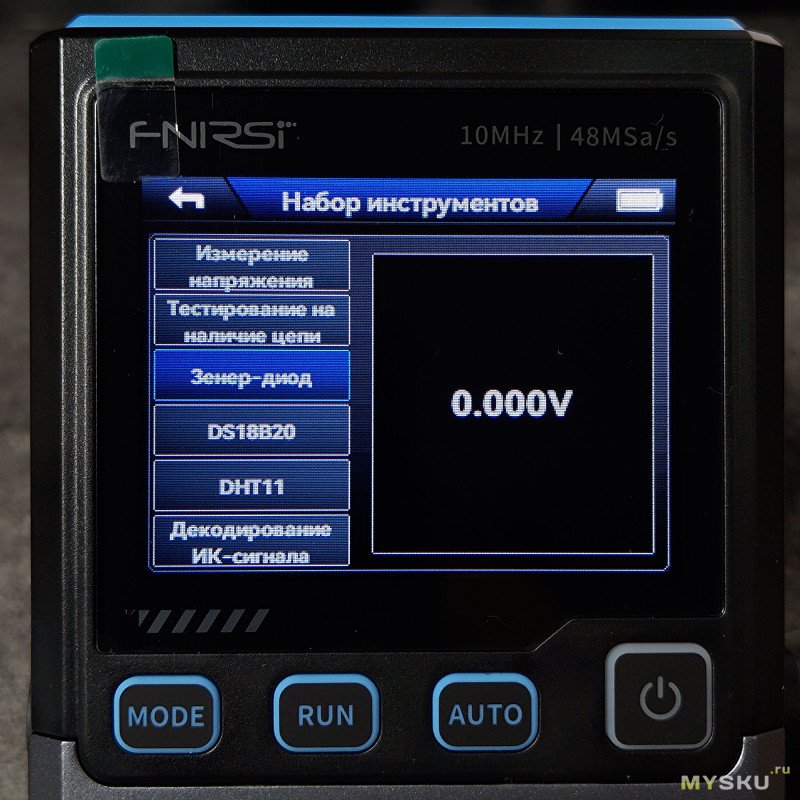

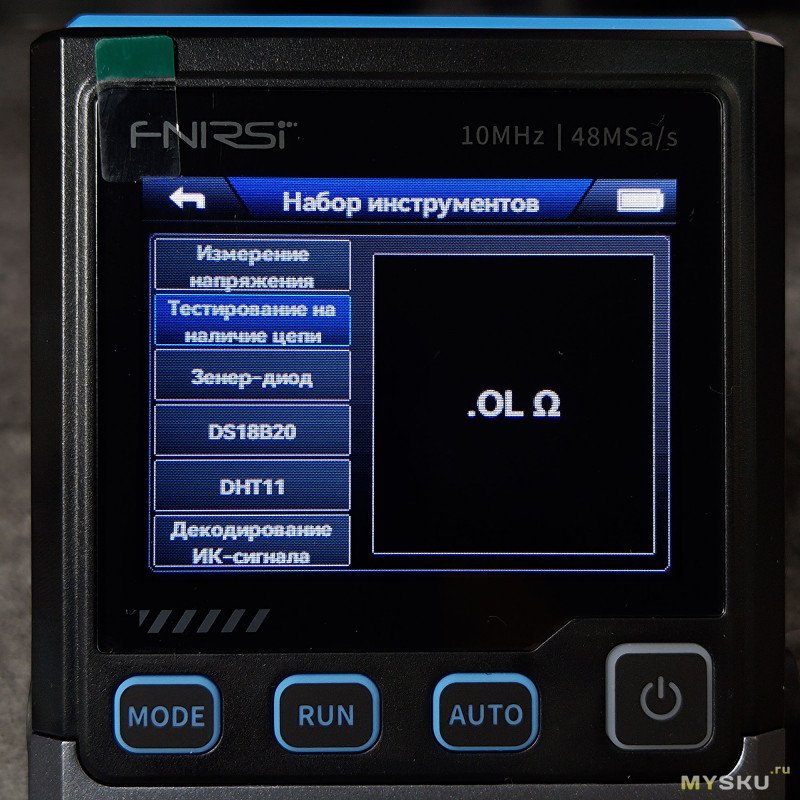

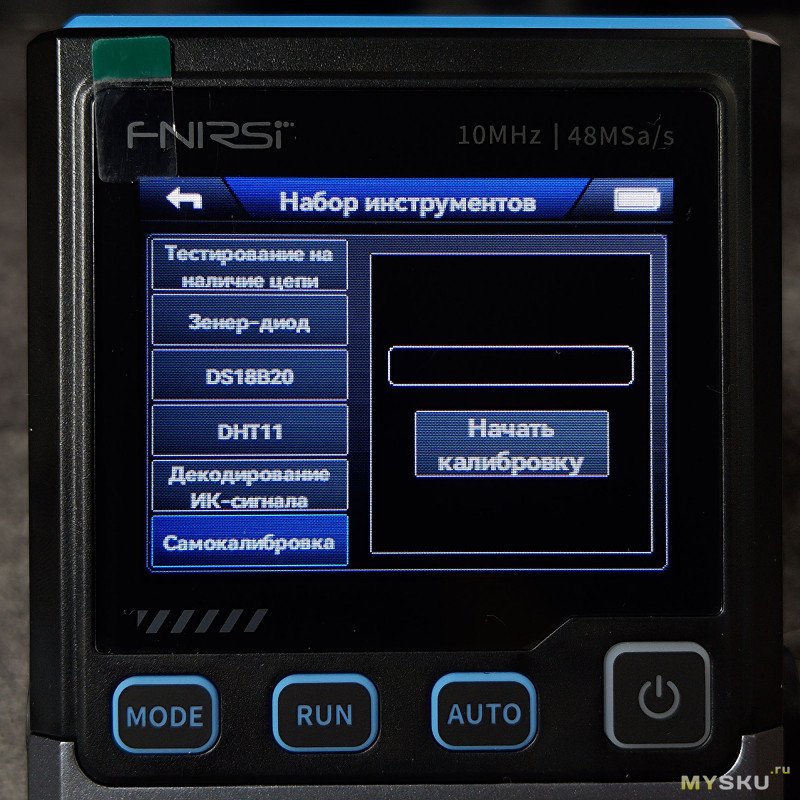

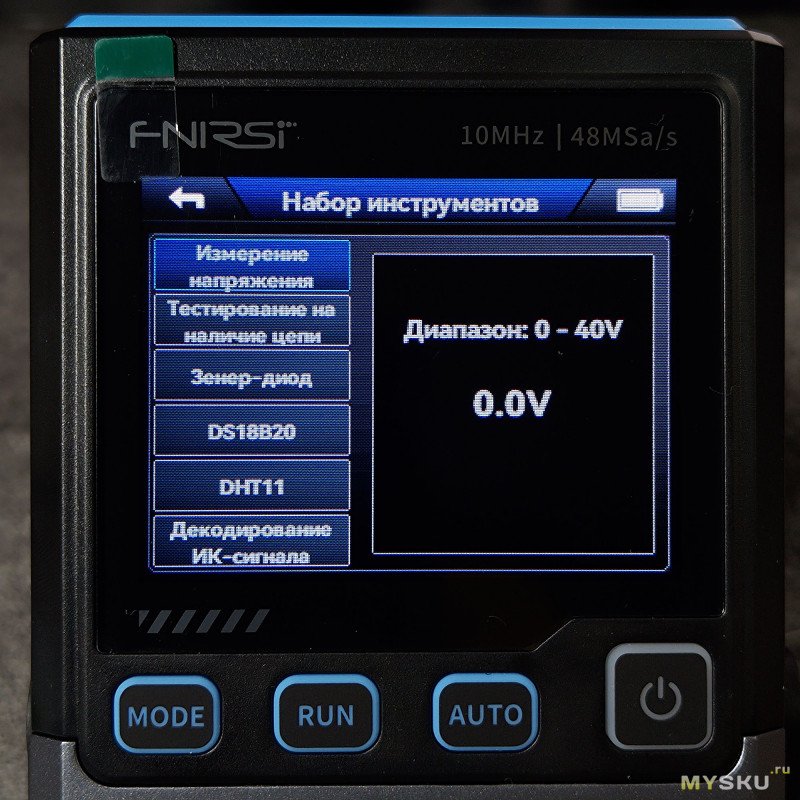

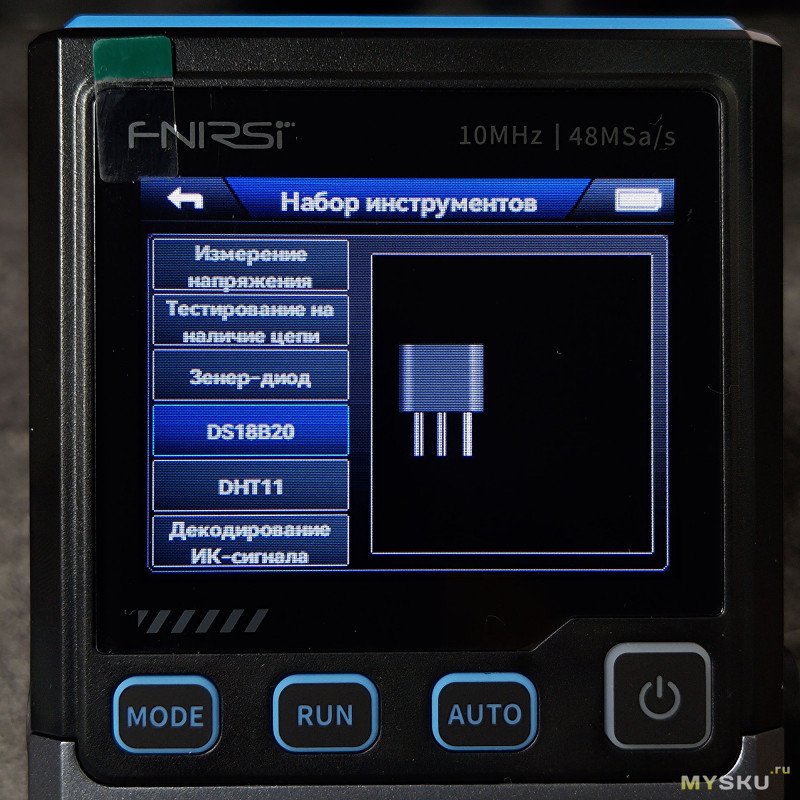

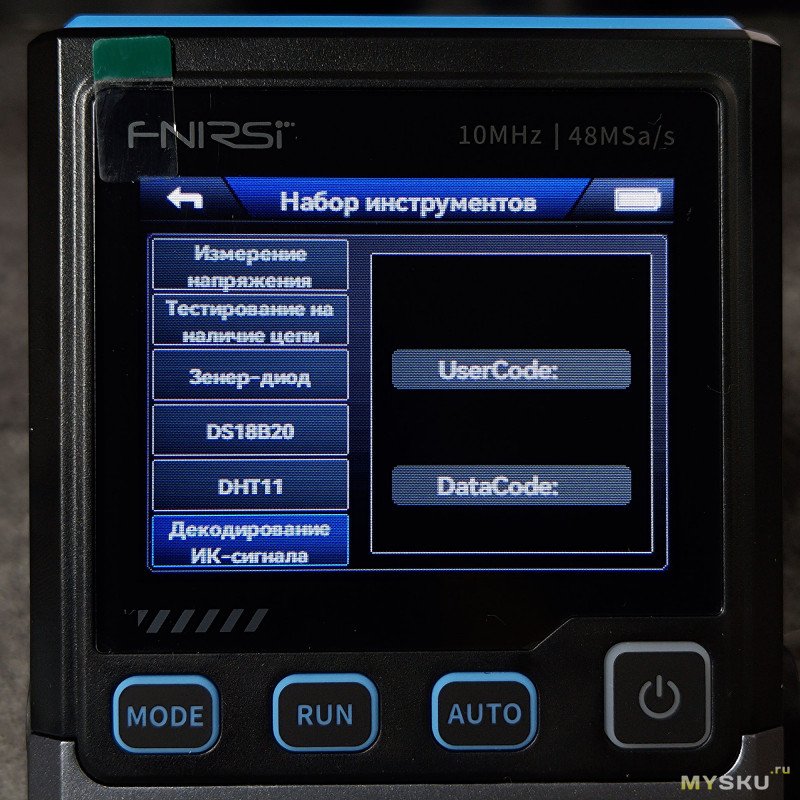

Список инструментов
— измерение напряжения (DC, до 40В)
— прозвонка цепи
— тест стабилитронов
— измерение температуры с помощью датчика DS18B20

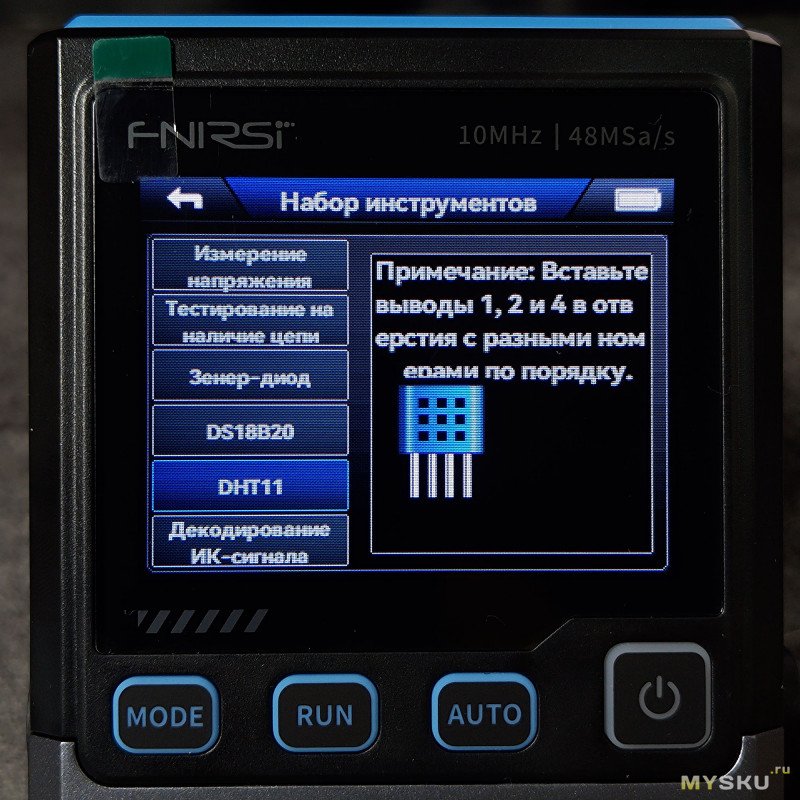

— измерение относительной влажности с помощью датчика DHT11
— дешифровка сигналов с пультов ДУ
— автоматическая самокалибровка (при закороченных 1+2+3)

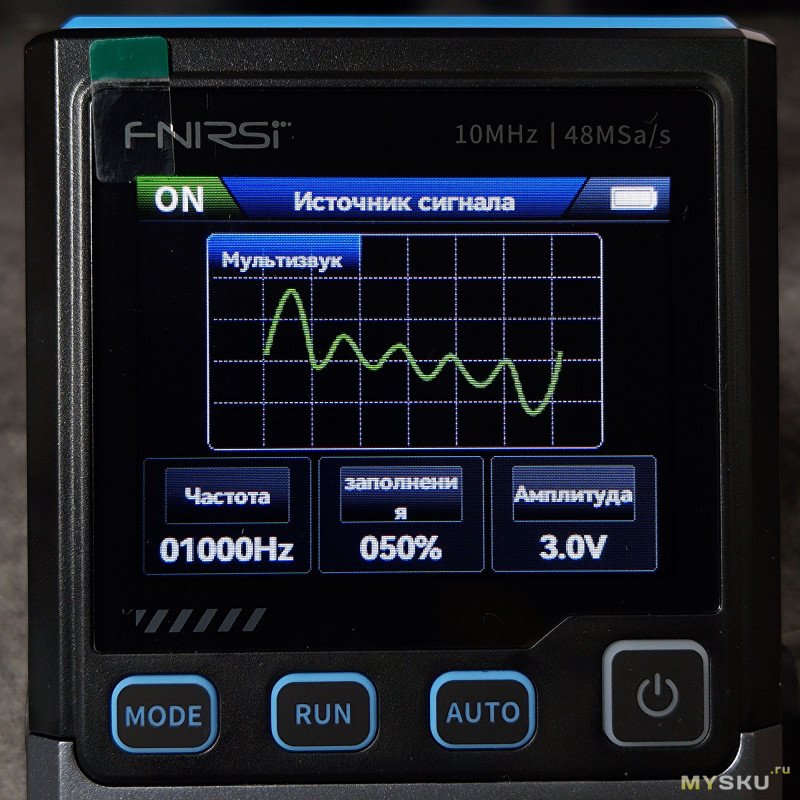

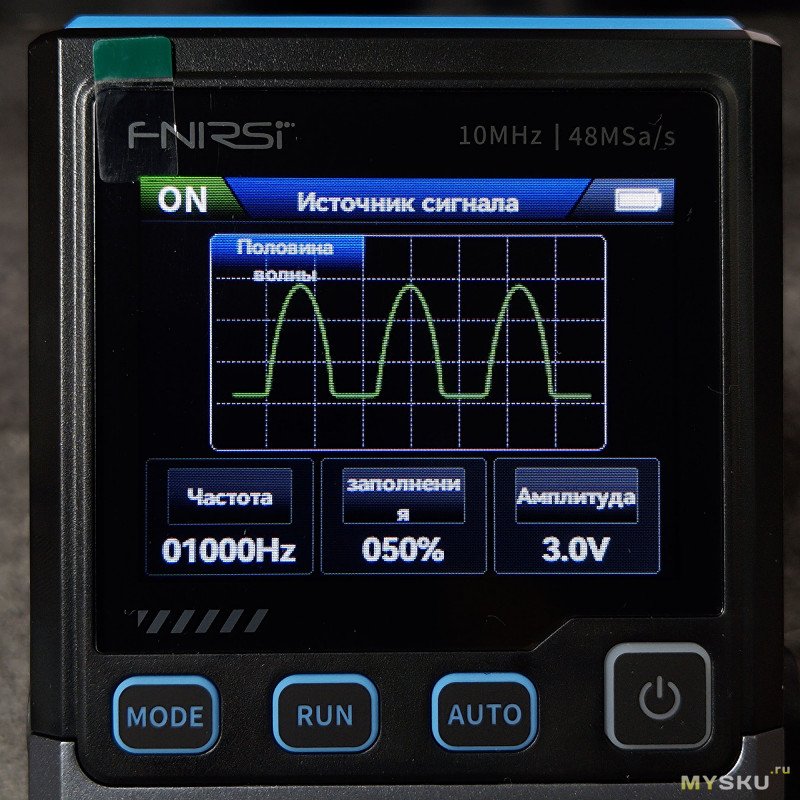

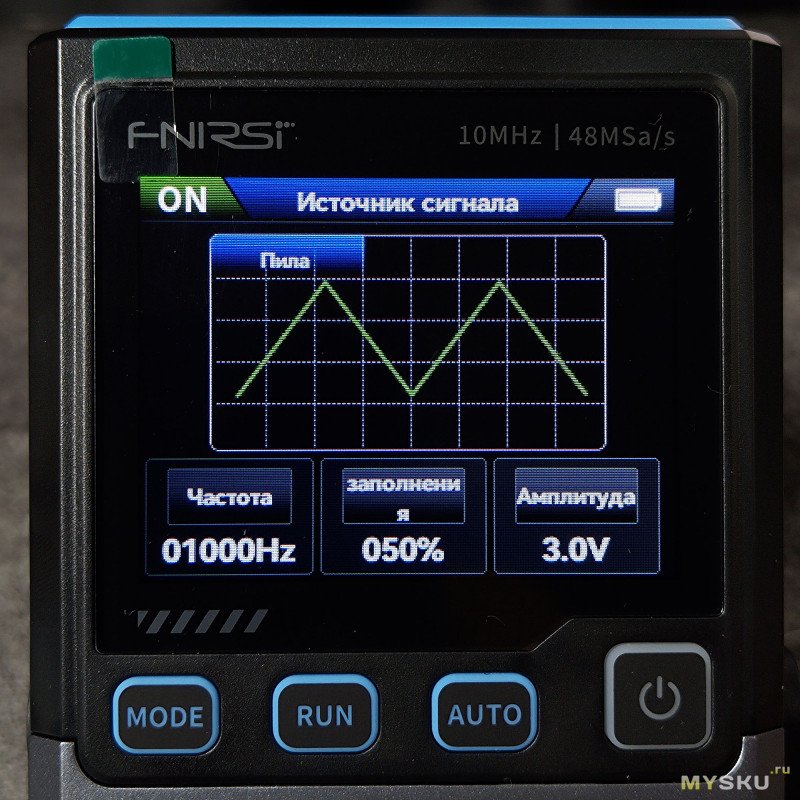

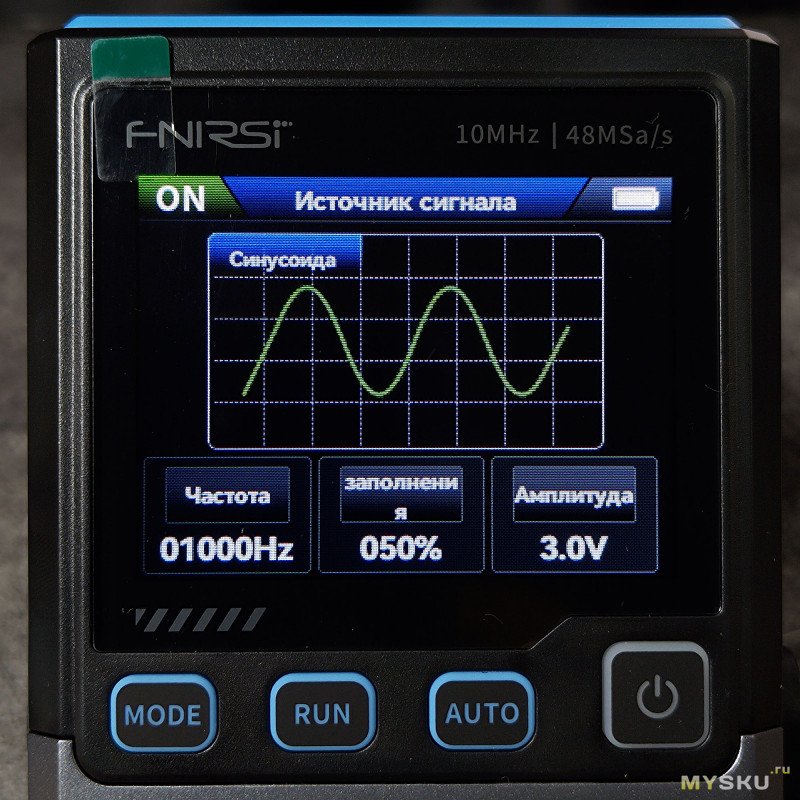

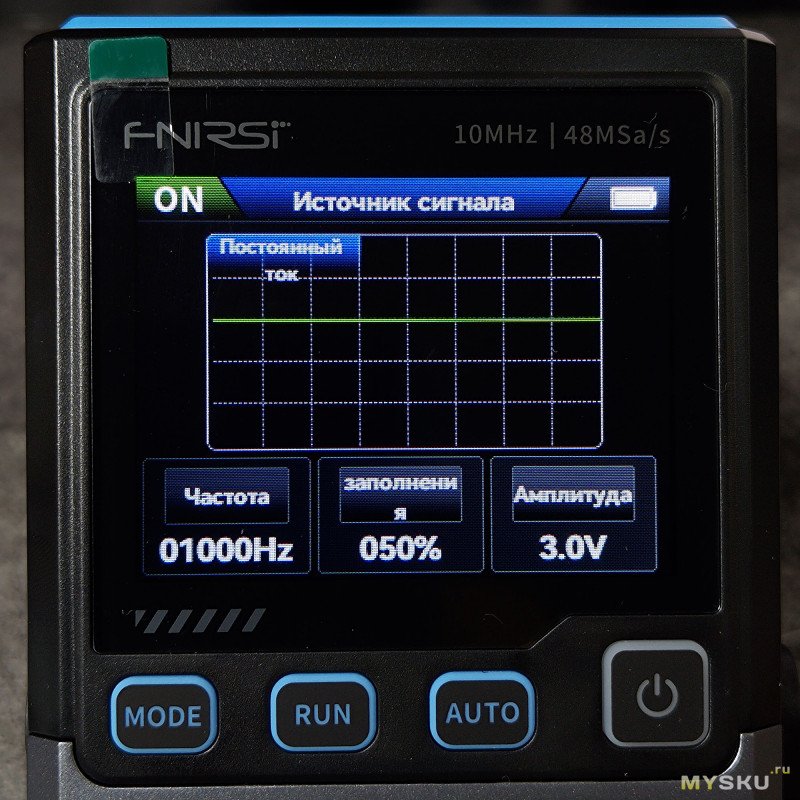

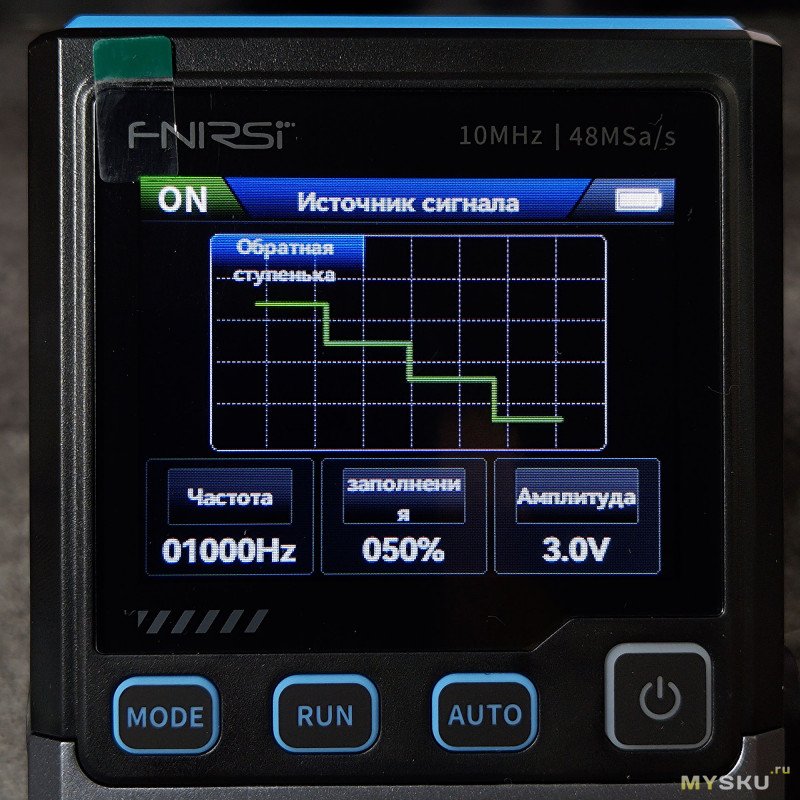

Генератор сигналов

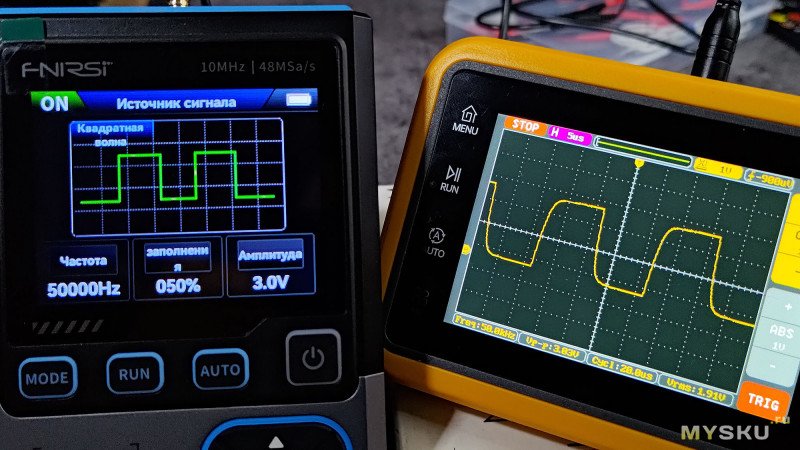

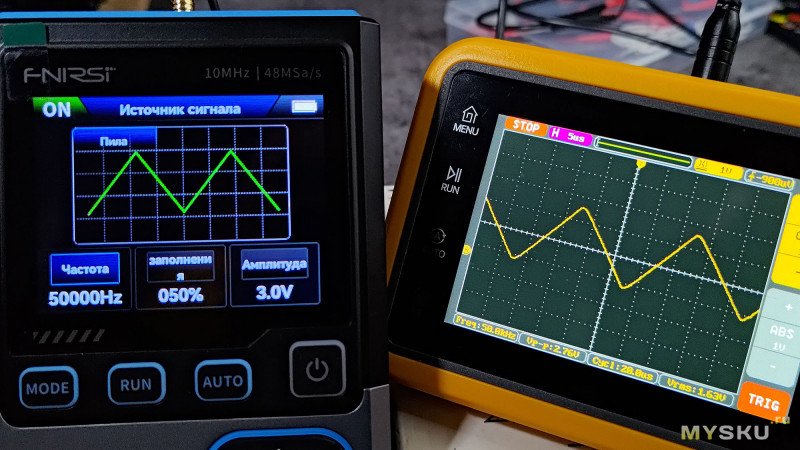

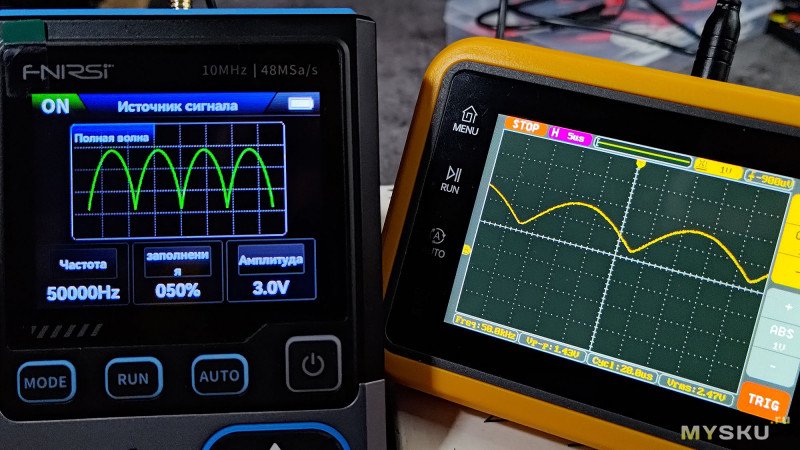

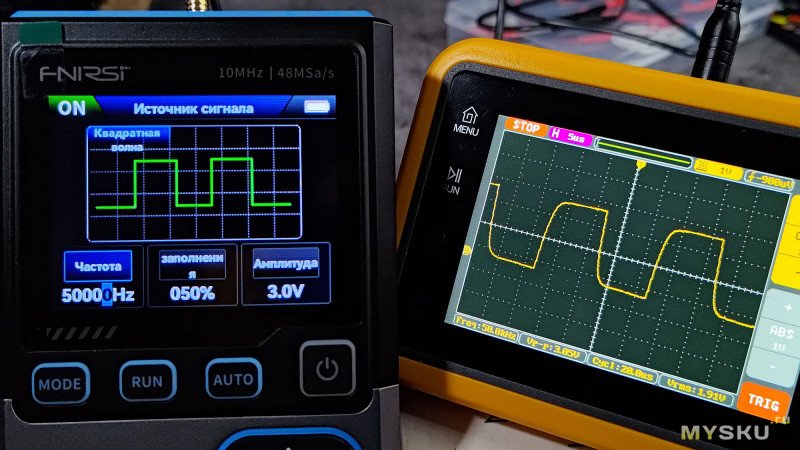

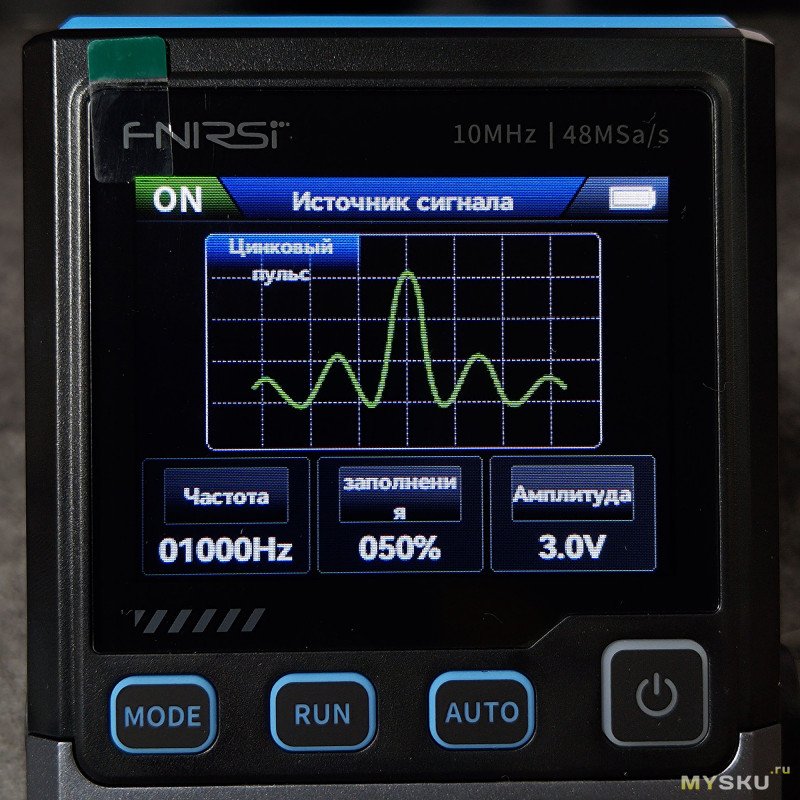

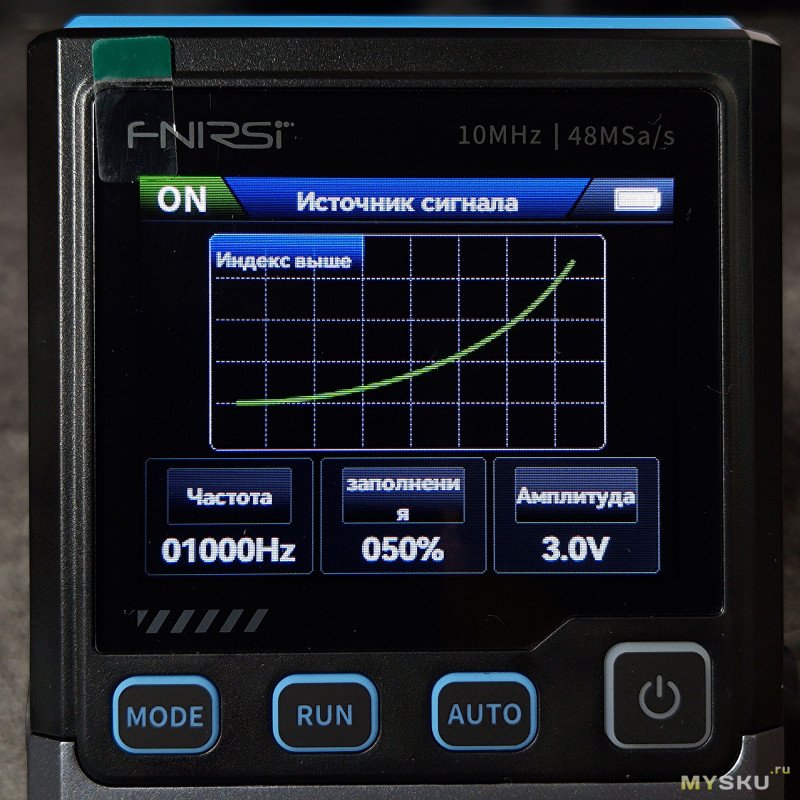

Прибор может работать со встроенным генератором частот (до 50кГц, до 3В), однако обнаружилась уже знакомая багофича — частота сигнала при переброске на встроенный осциллограф сбрасывается до 1кГц. В наборе доступно 13 форм сигнала.
Тесты
Транзистор-тестер

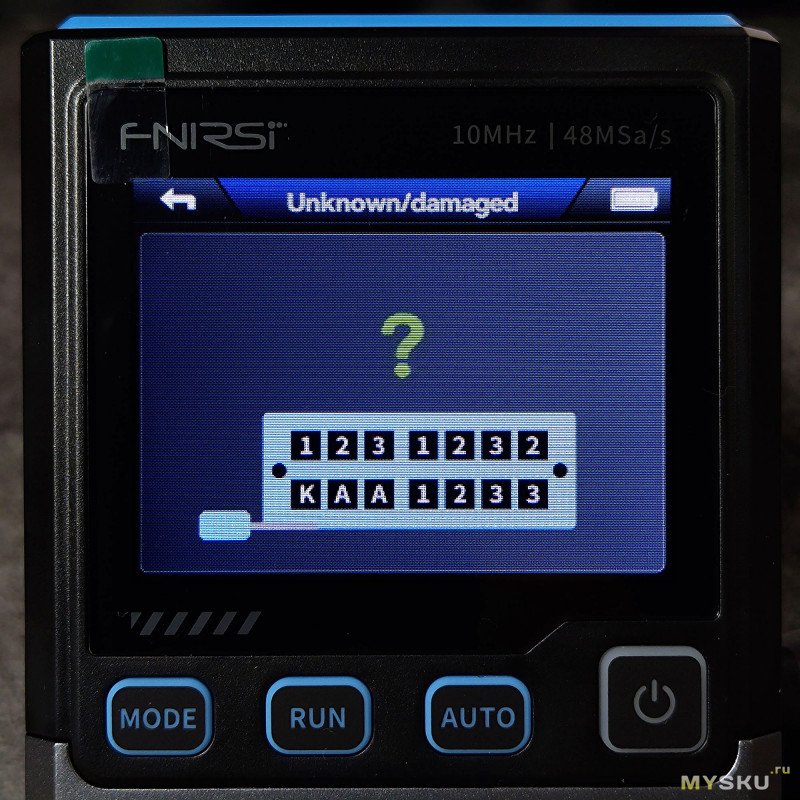

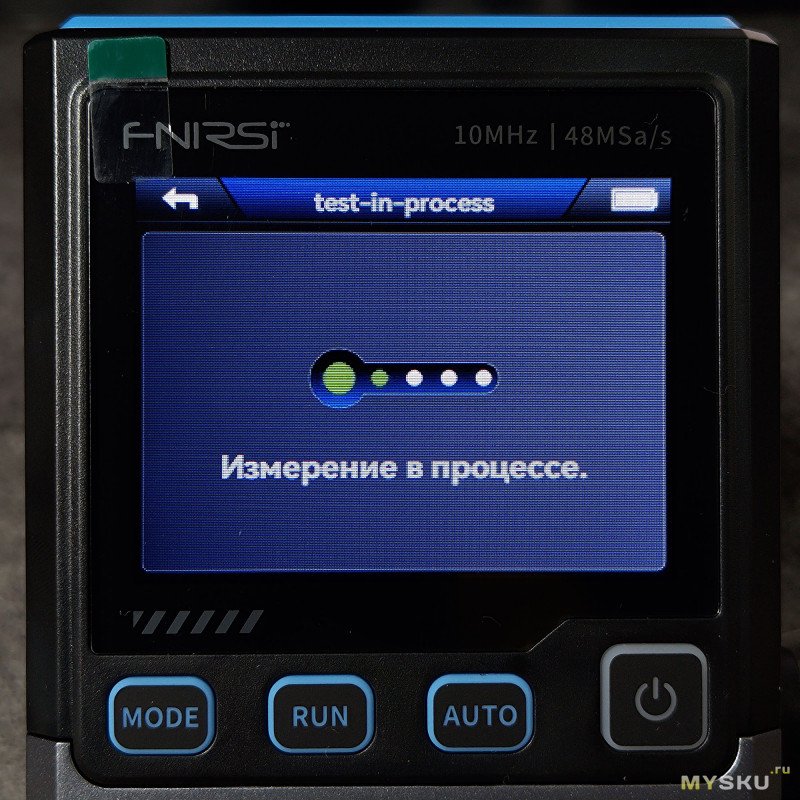

В этом режиме работы на экране дублируется колодка с обозначением выводов. Для старта теста нужно нажать на кнопку AUTO.

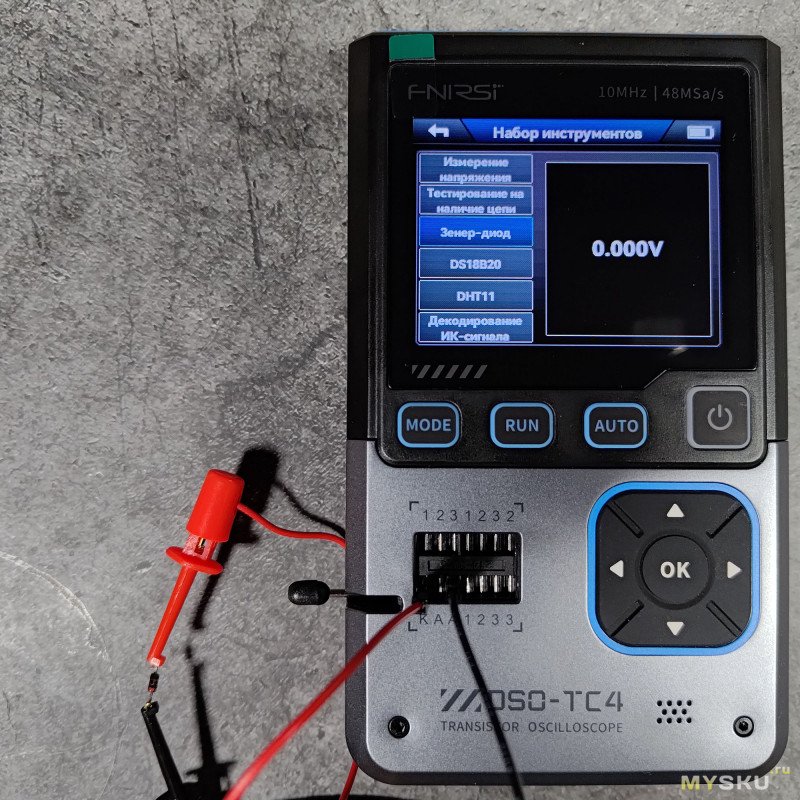

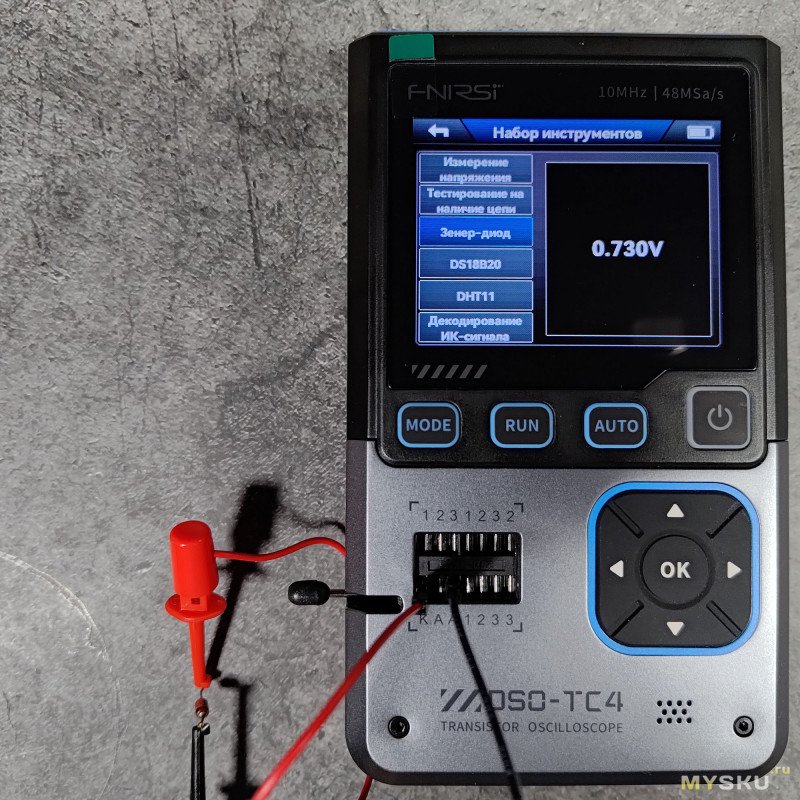

Проверка стабилитронов выведена почему-то в совершенно другой раздел, а не в транзистор тестер. Я поначалу не совсем понял, где он есть, а оказалось в инструментах. При выделении этого пункта измерения внутри прибора щёлкает реле и на нижние выводы ZIF-колодки (КАА) подаётся около 47В напряжения.

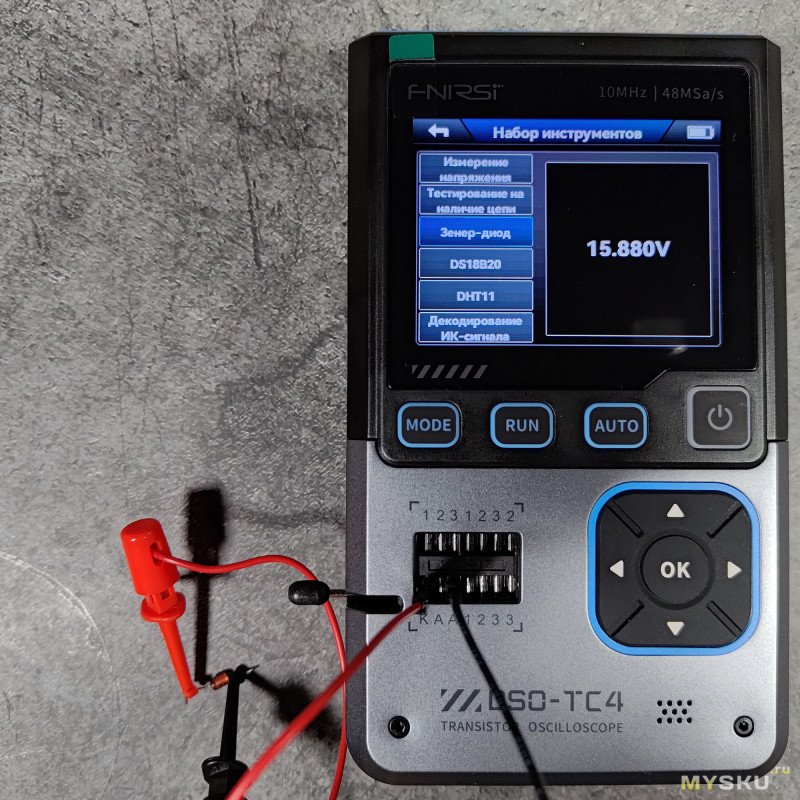

Стабилитрон 16В.
При правильном подключении выводит результаты измерения.

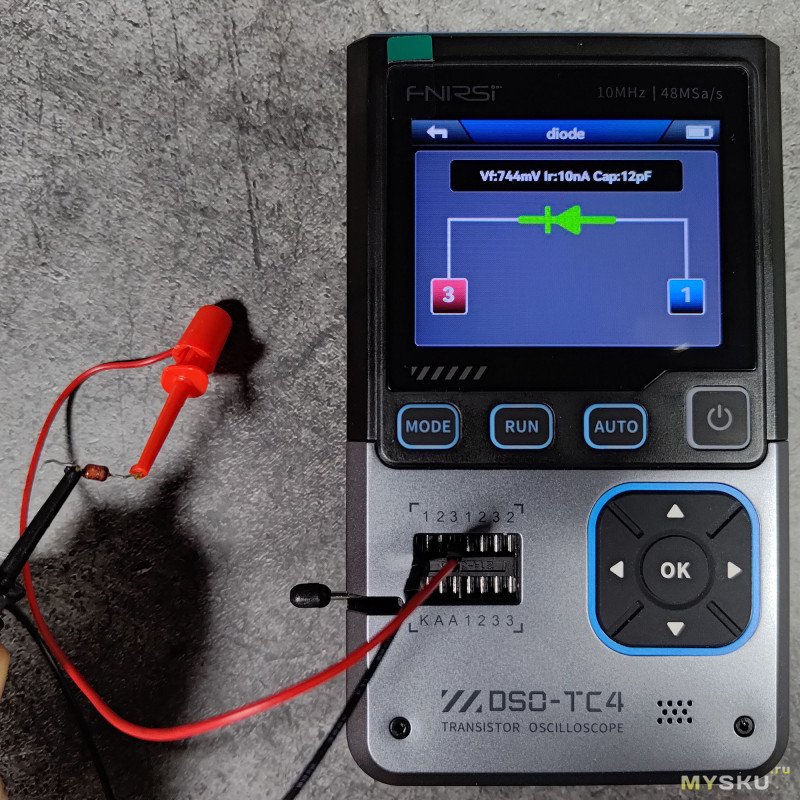

При смене полярности выводит прямое падение напряжения.

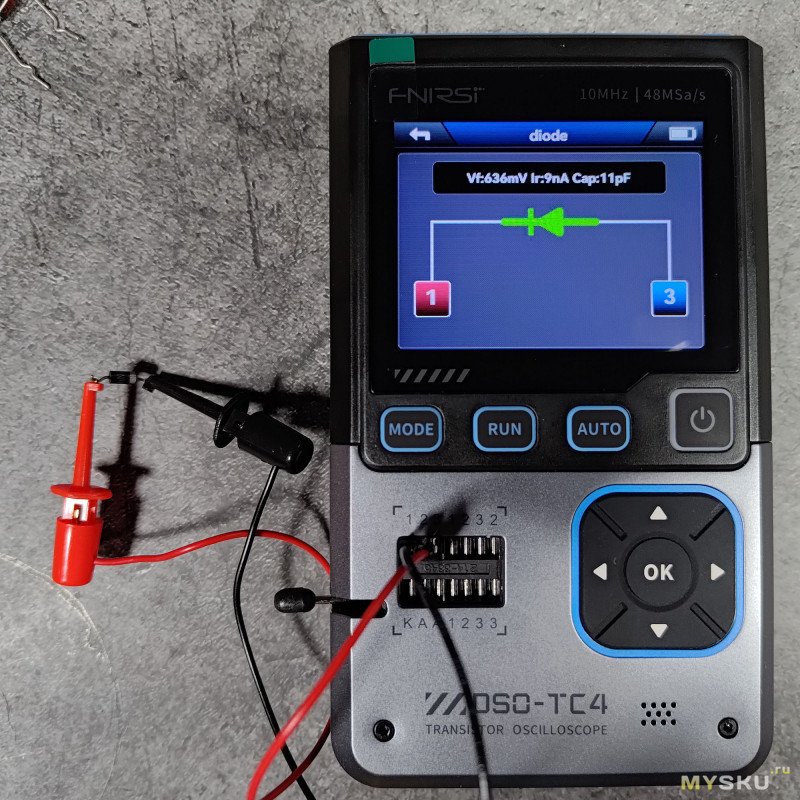

Если стабилитрон подключить к контактам 123 на ZIF-колодке, и попробовать измерить что-то оттуда, то прибор выдаст измерения о нём, как об обычном диоде. При смене полярности тоже самое, но при этом прибор покажет, где находится анод и где катод у этого маленького элемента.

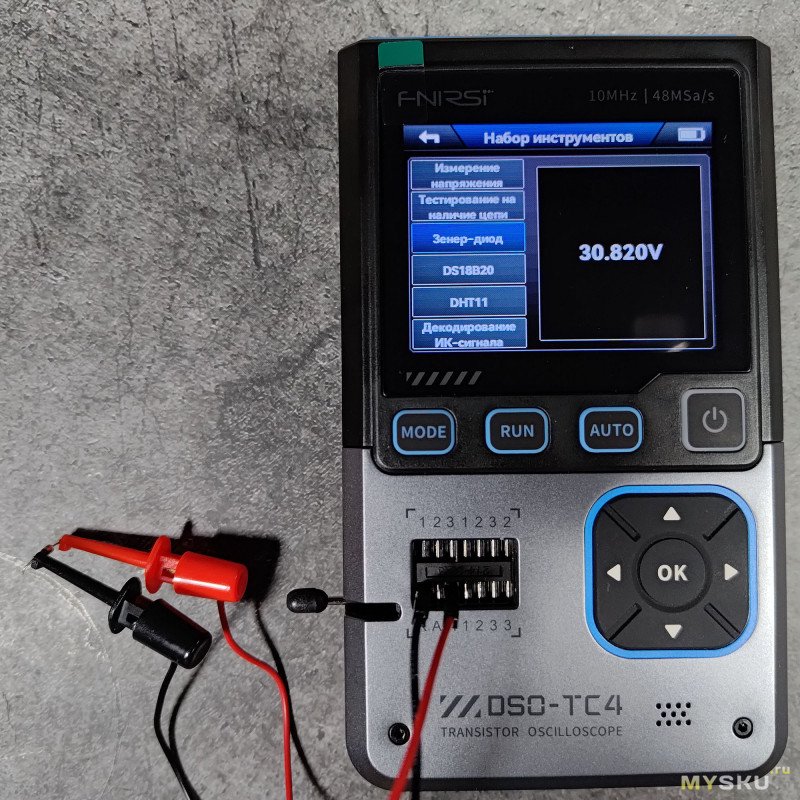

Информации о пределе измерения стабилитронов не нашёл, но вот нашёл на 32В, опознаёт.
Другие примеры измерений

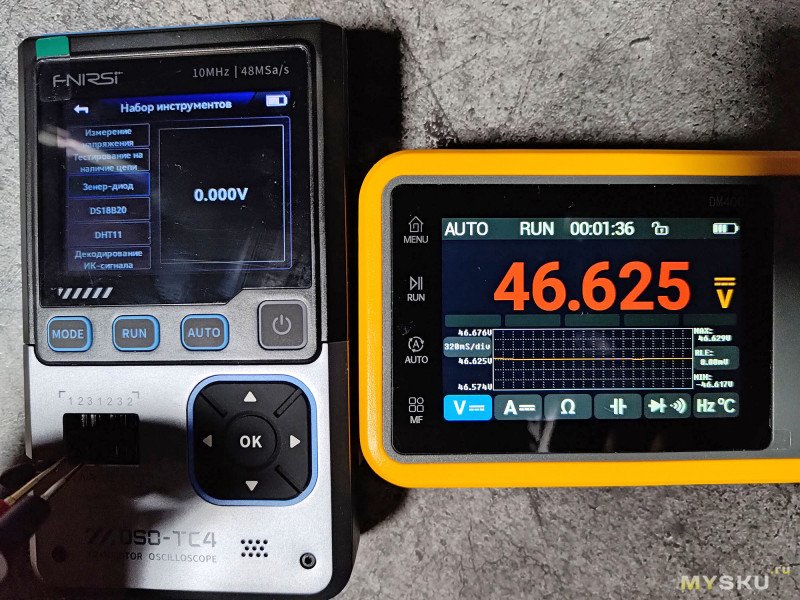

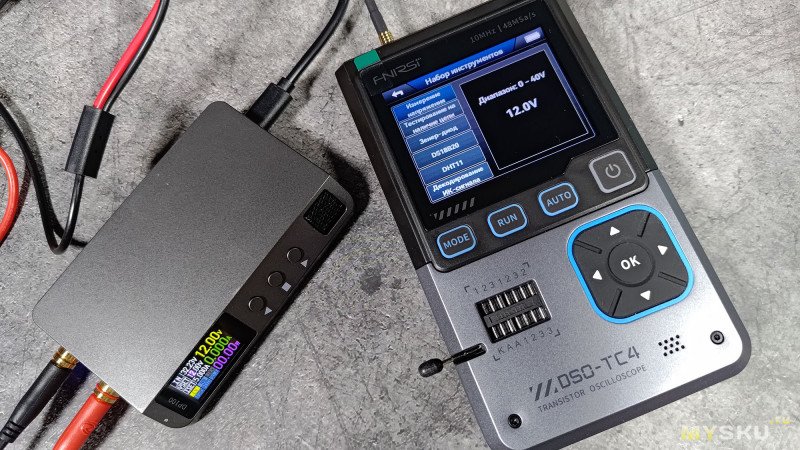

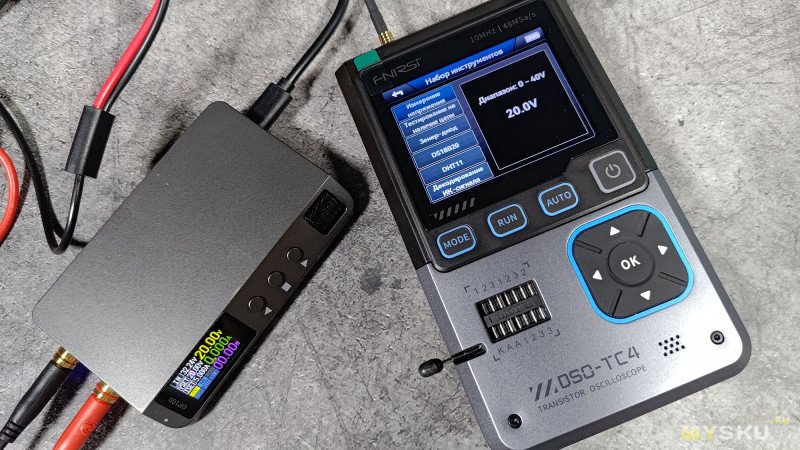

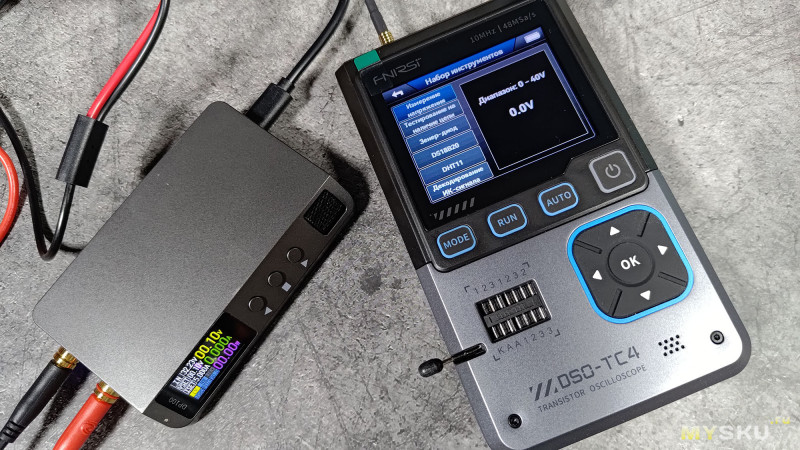

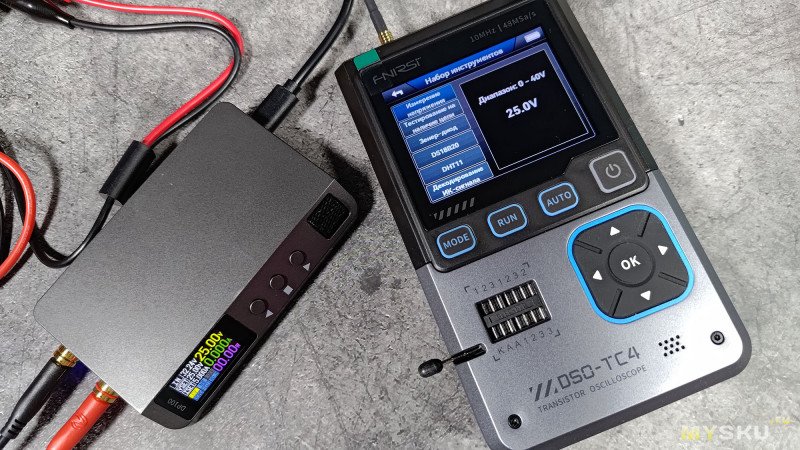

Измерение напряжения. Этим прибором можно измерить постоянное напряжение до 40В. Чувствительность невысокая — маленькие величины, например 10мВ, прибор не видит и считает за 0В. До напряжения 5В слегка занижает показания на 10мВ. После — отображает достаточно точно.

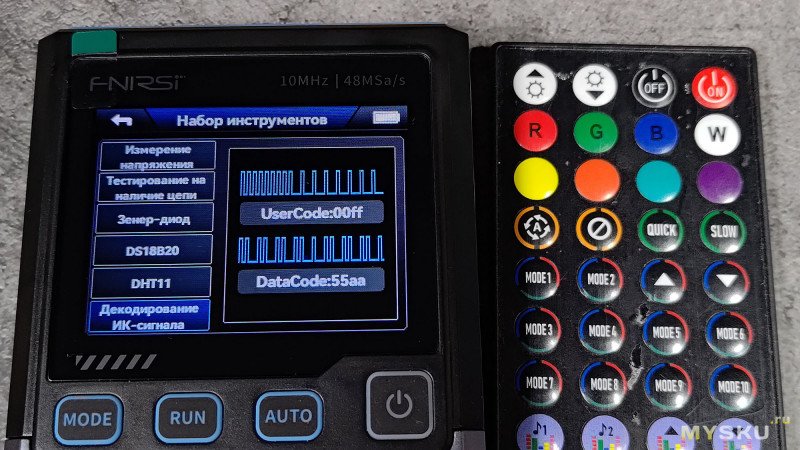

Считывание ИК-кода с пульта ДУ

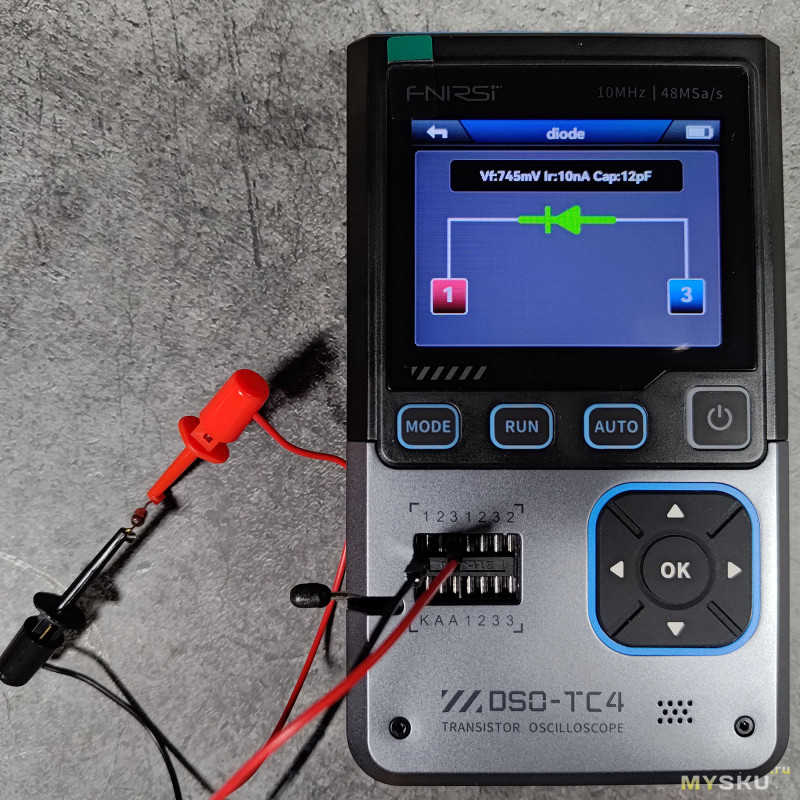

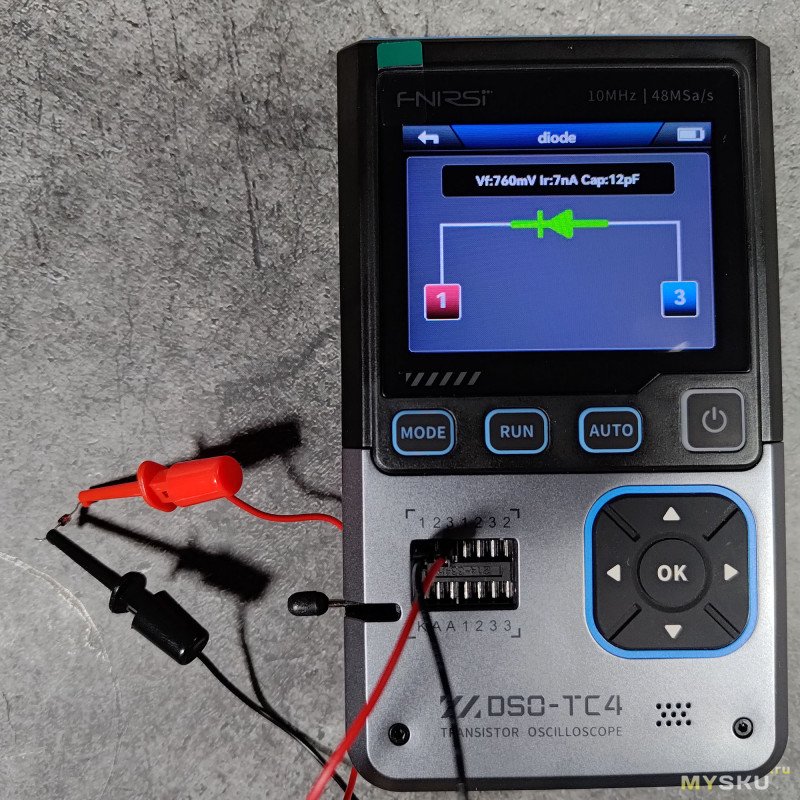

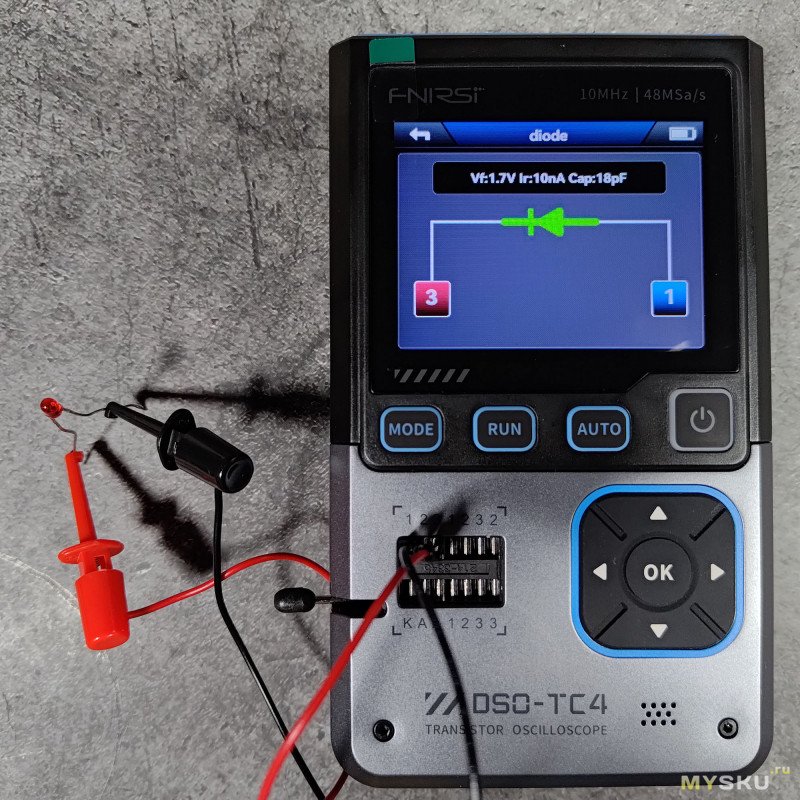

Свето- и обычный диоды.

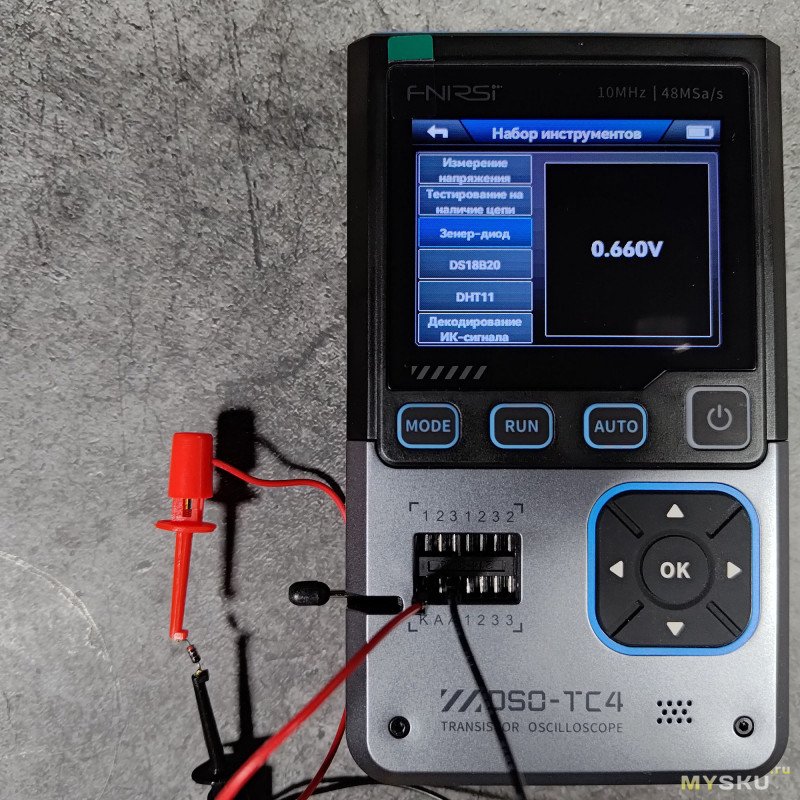

Если обычный диод установить в контакты, предназначенные для стабилитрона и попытаться что-то измерить, то при правильной полярности прибор покажет 0В, а при обратной полярности покажет прямое падения напряжения на этом диоде.
Транзисторы

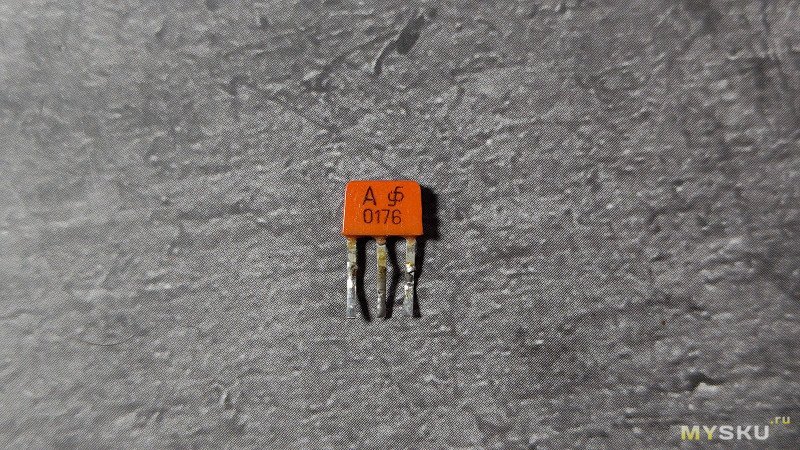

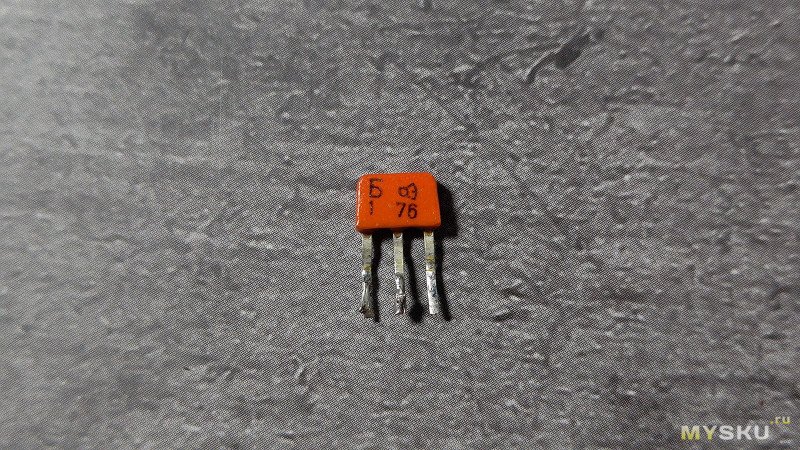

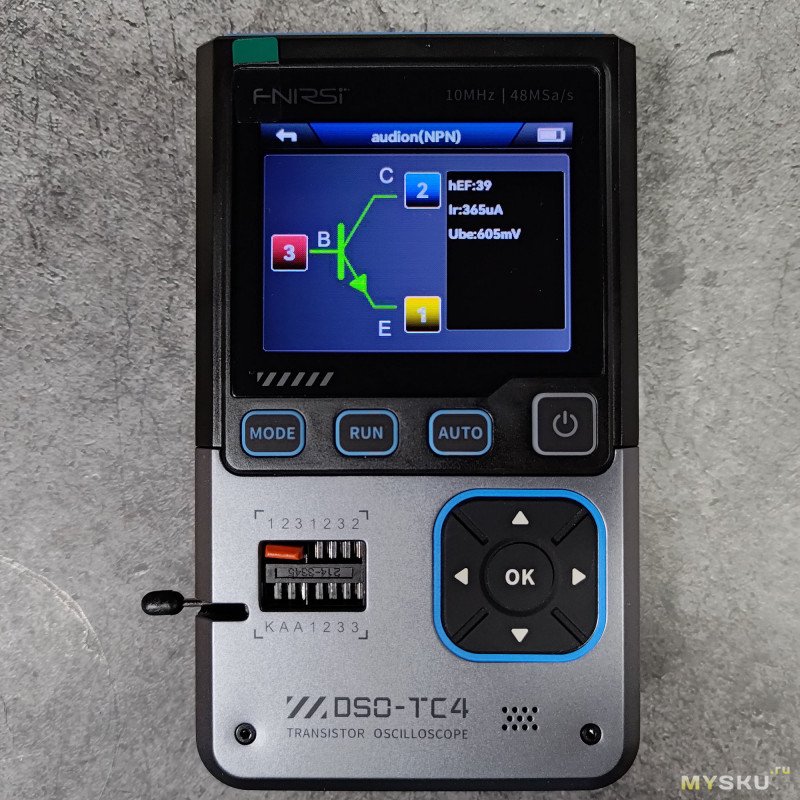

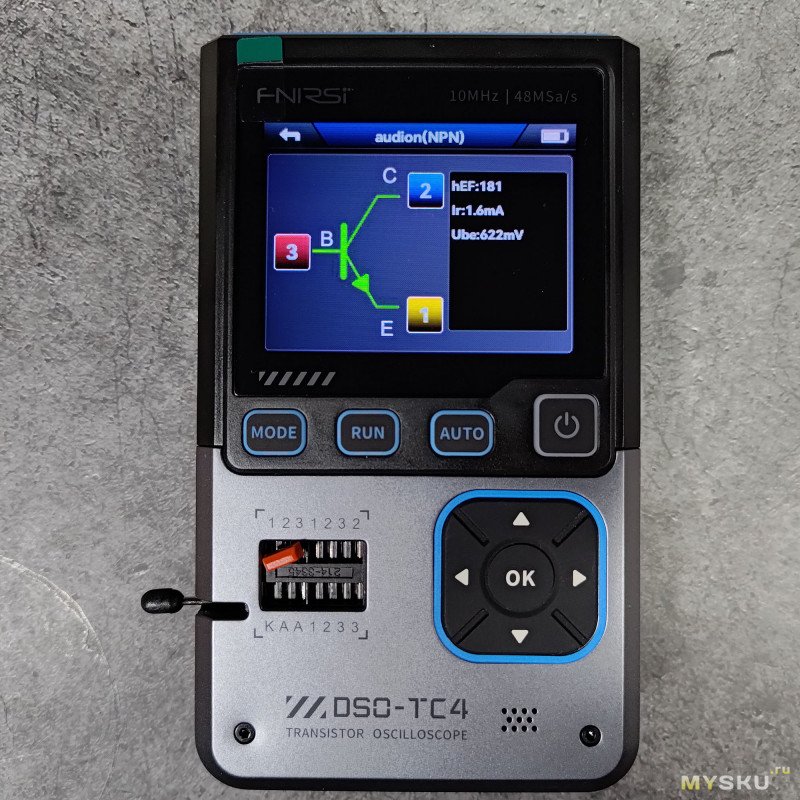

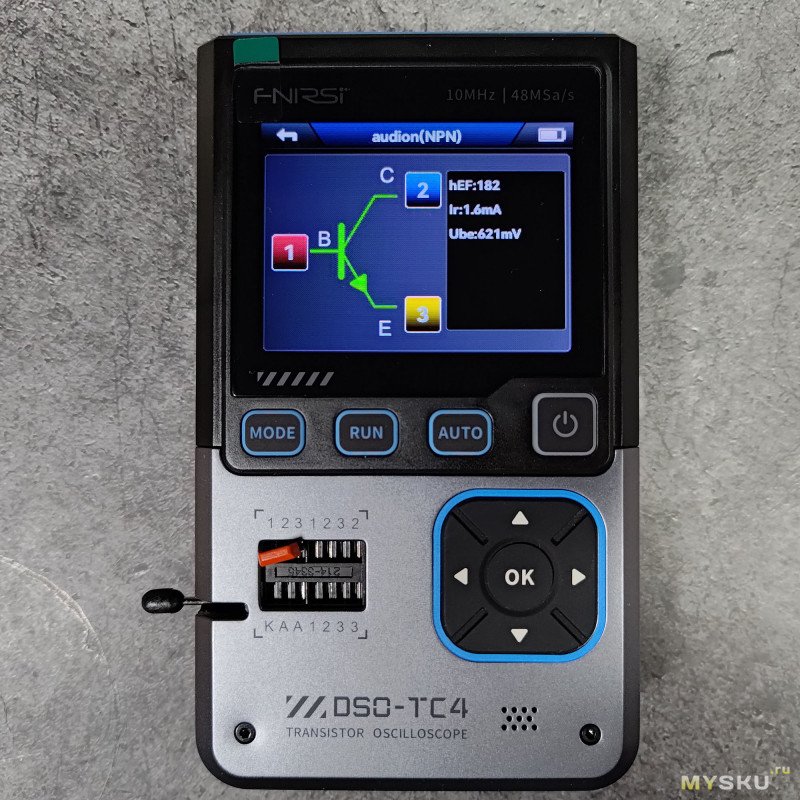

NPN-транзистор КТ315Б
Смену полярности прибор определяет и выводит на наглядной схеме.
NPN-транзистор КТ361А

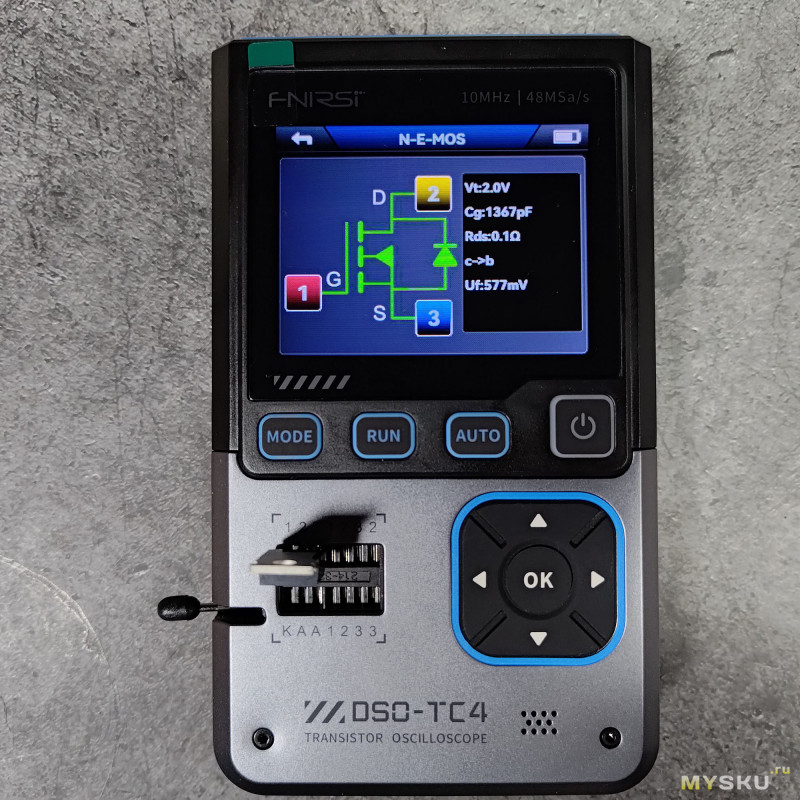

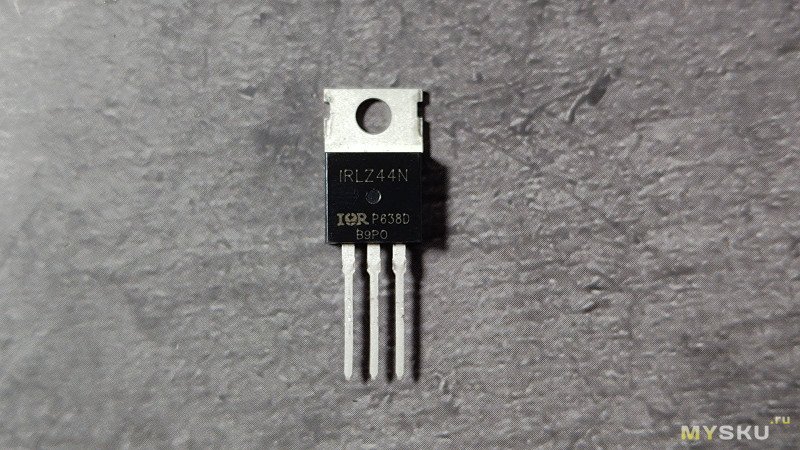

N-канальный мосфет IRLZ44N

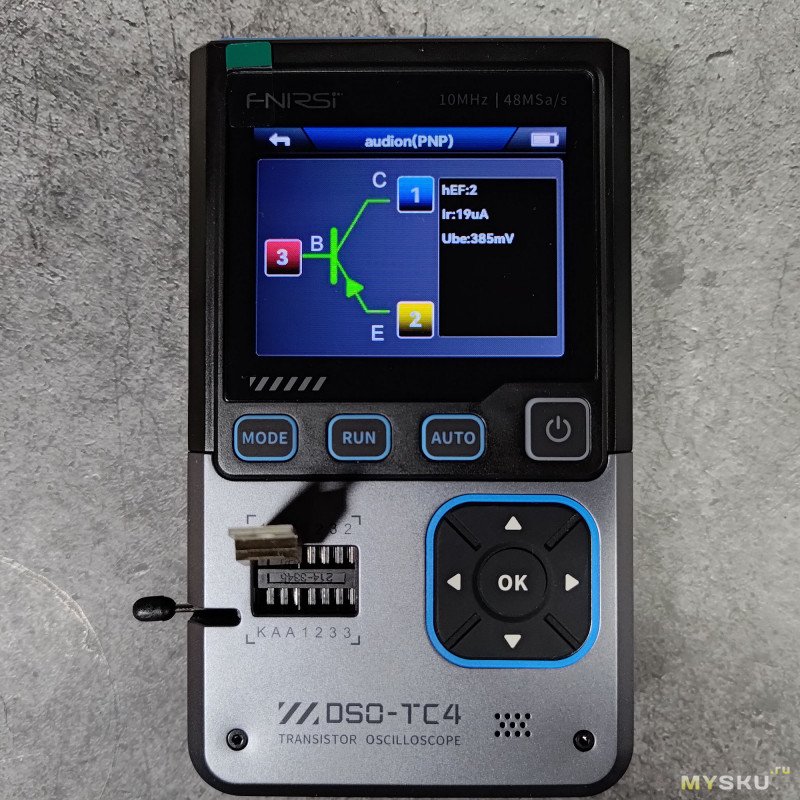

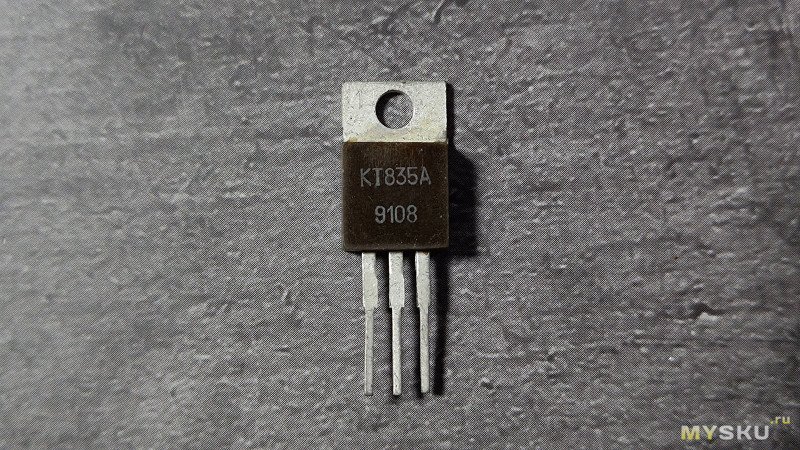

PNP-транзистор KT835A

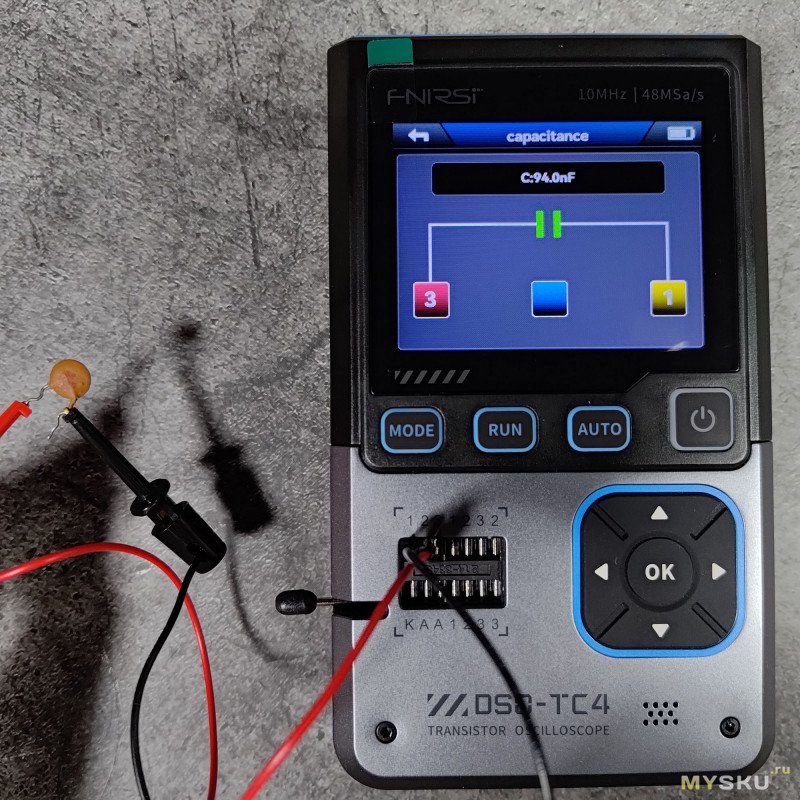

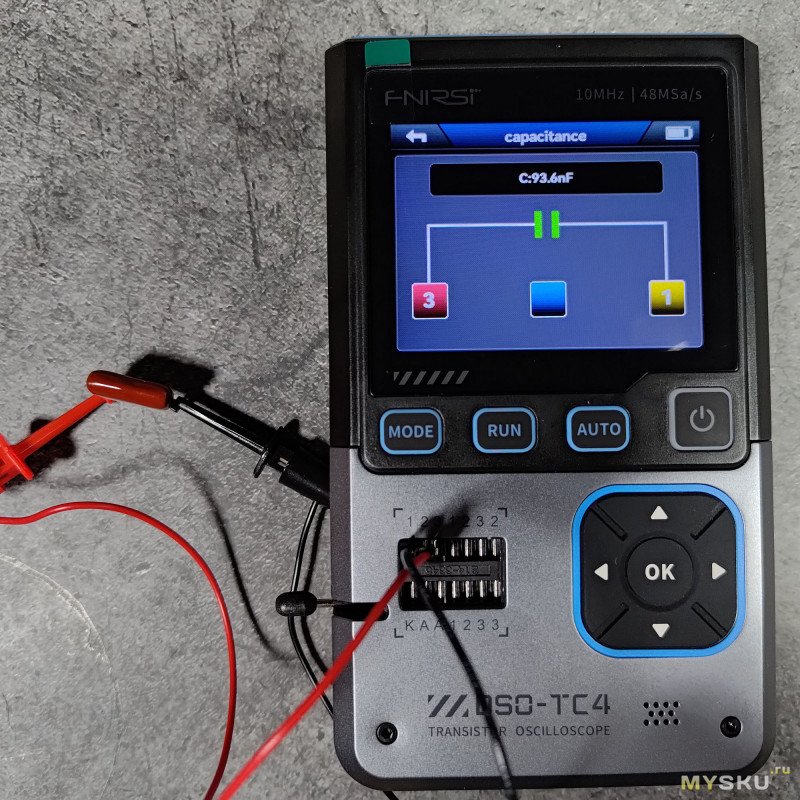

Конденсаторы биполярные, керамический и плёночны по 100нФ.

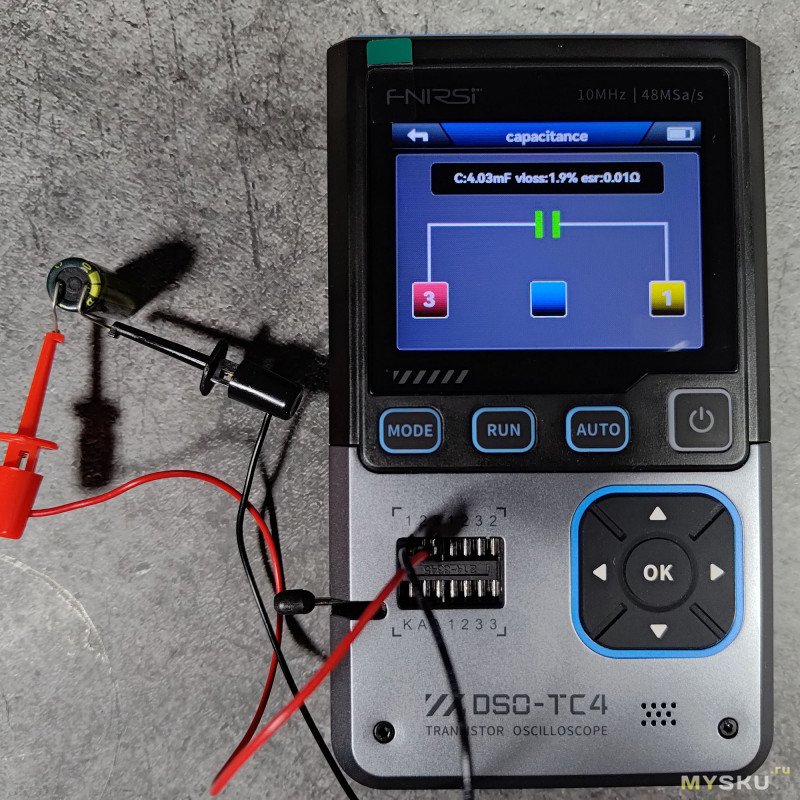

Конденсаторы электролитические, 1000мФ 25В и 3300мФ 6.3В

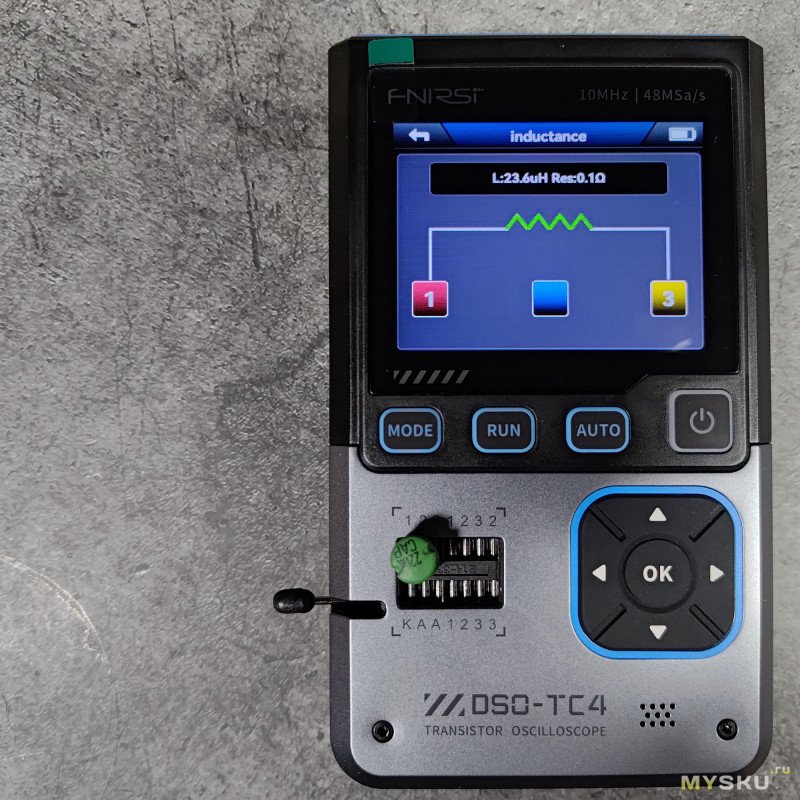

Диапазон измерения индуктивности 10 мкГн~1000 мкГн, в наличии нашлось это:

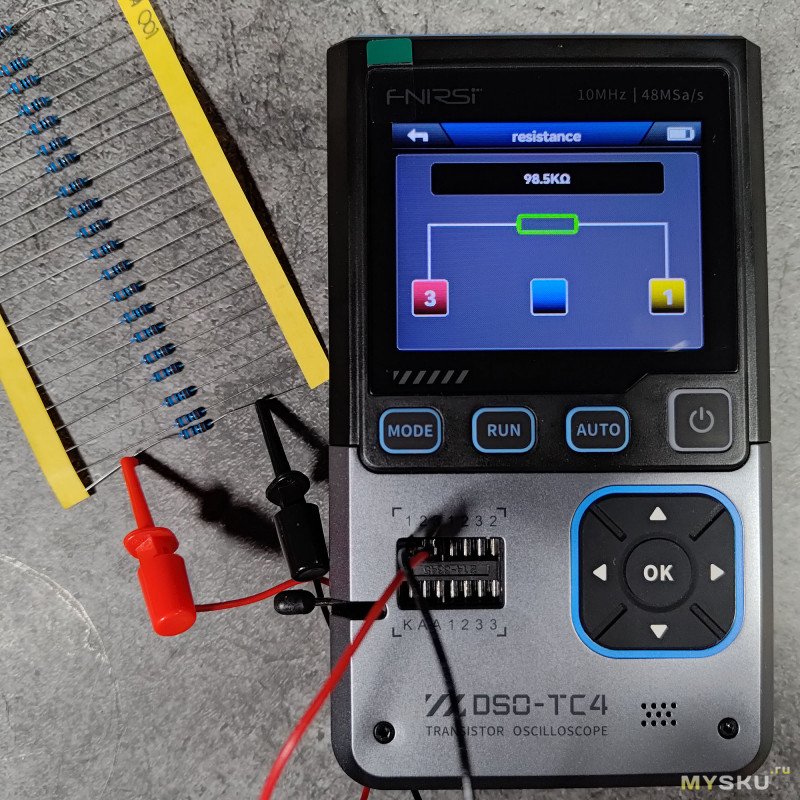

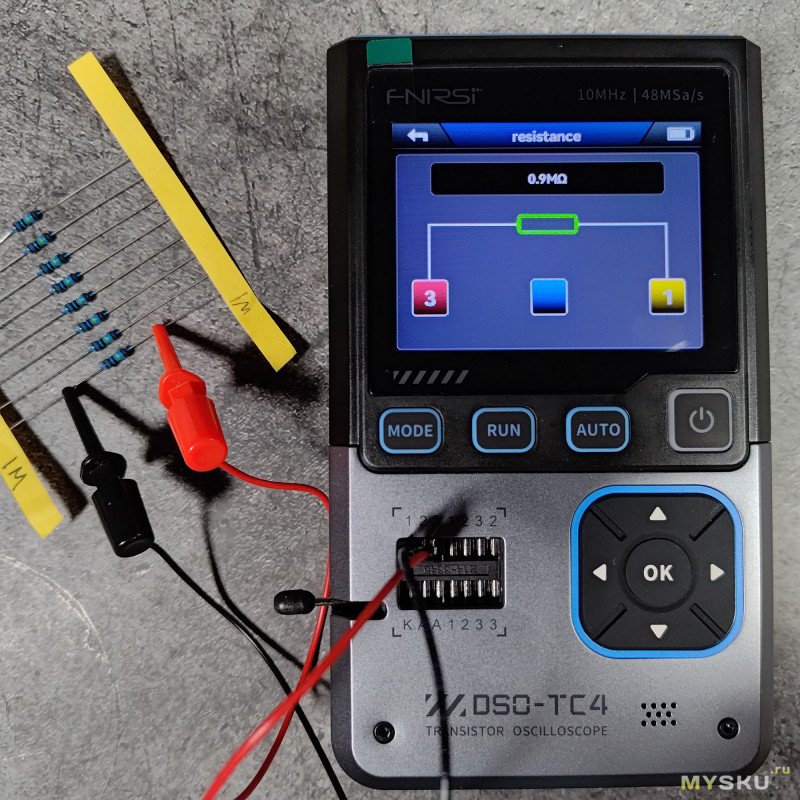

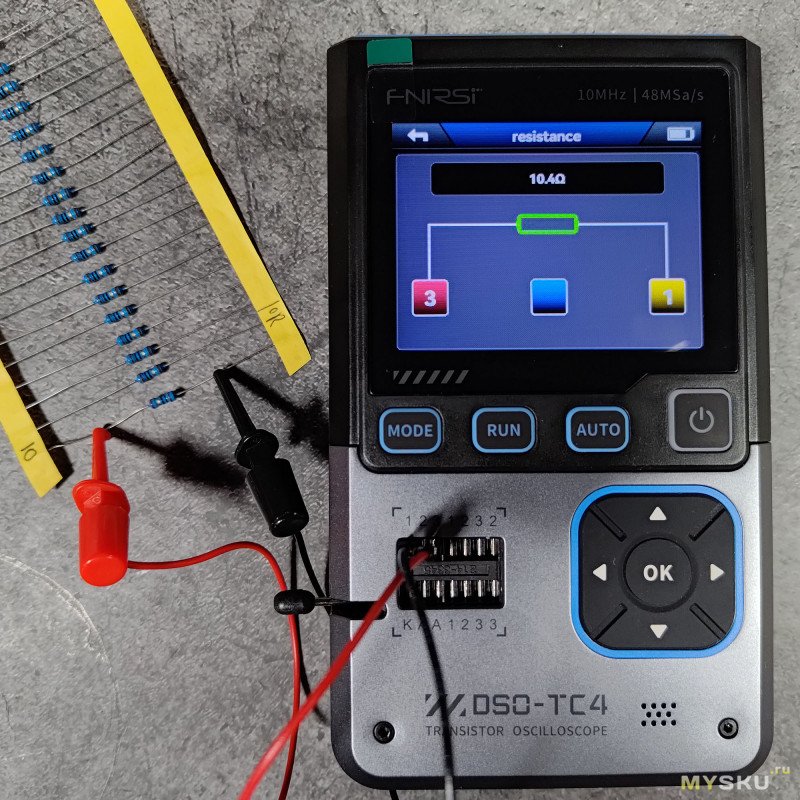

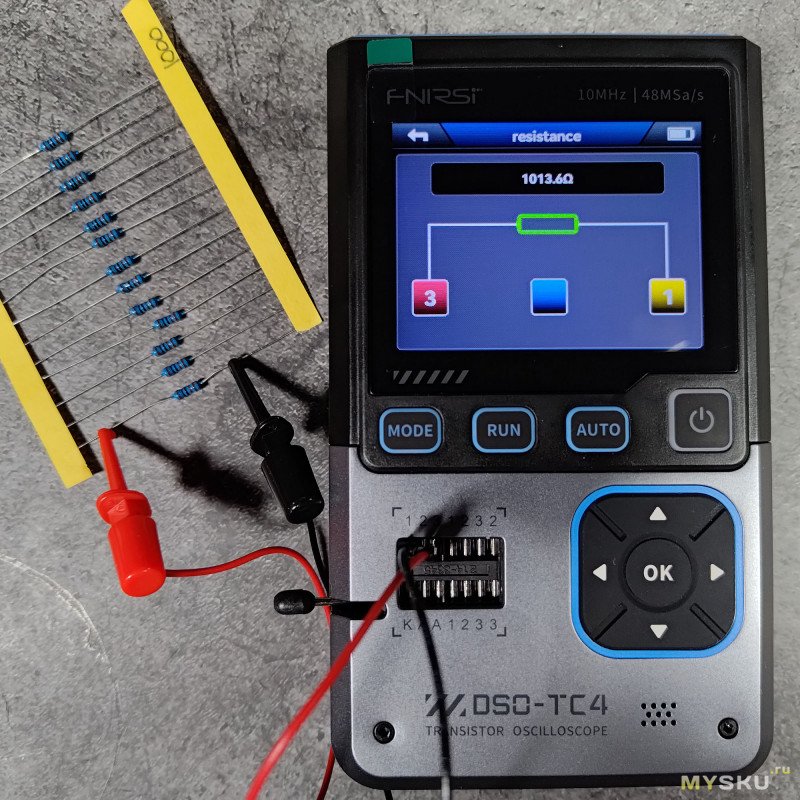

Сопротивления, 10 Ом, 1000 Ом, 100 кОм, 1 МОм

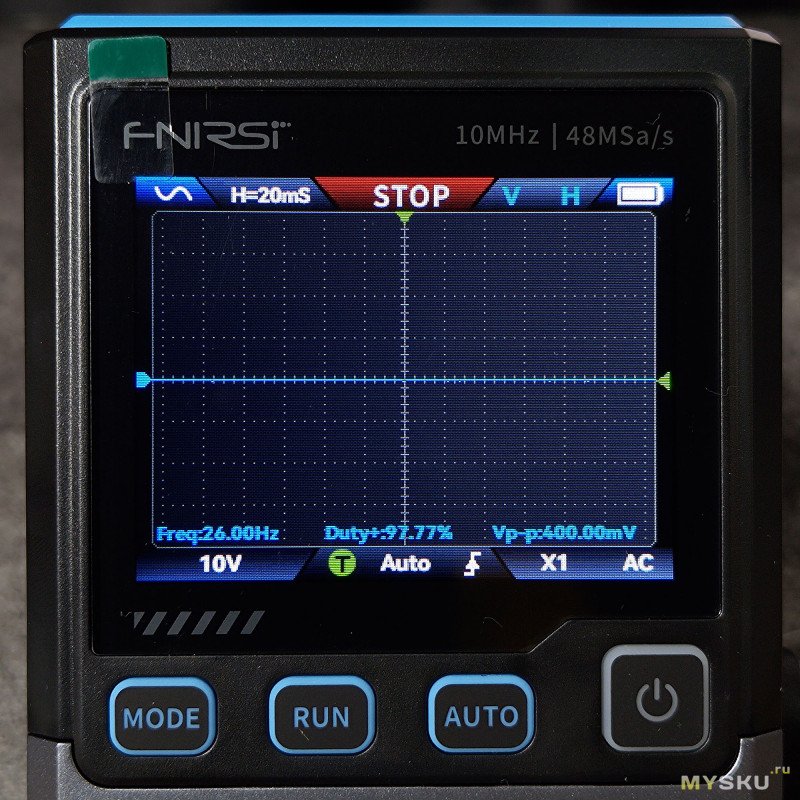

Осциллограф

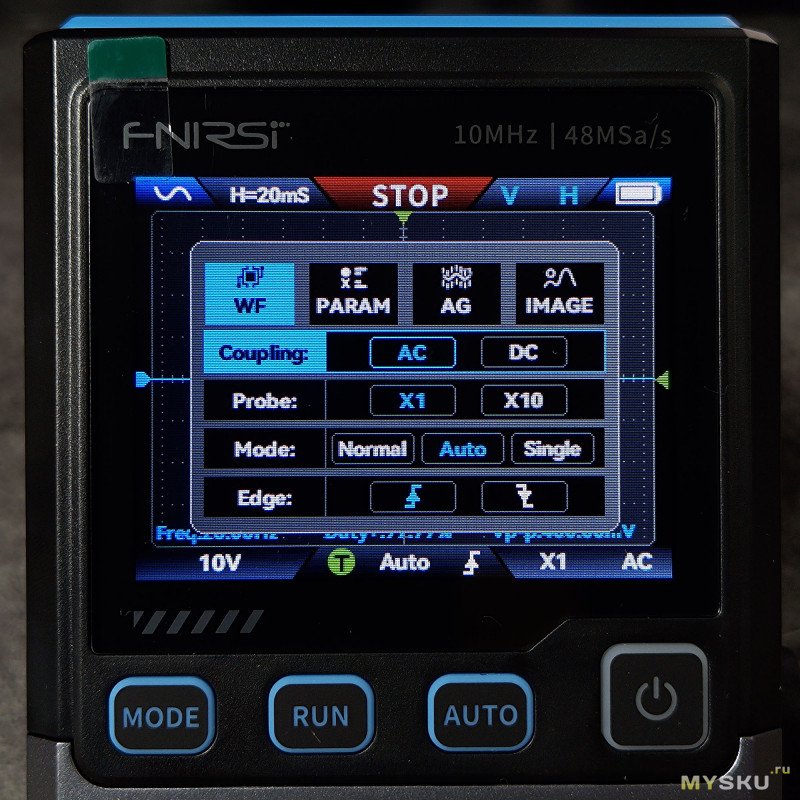

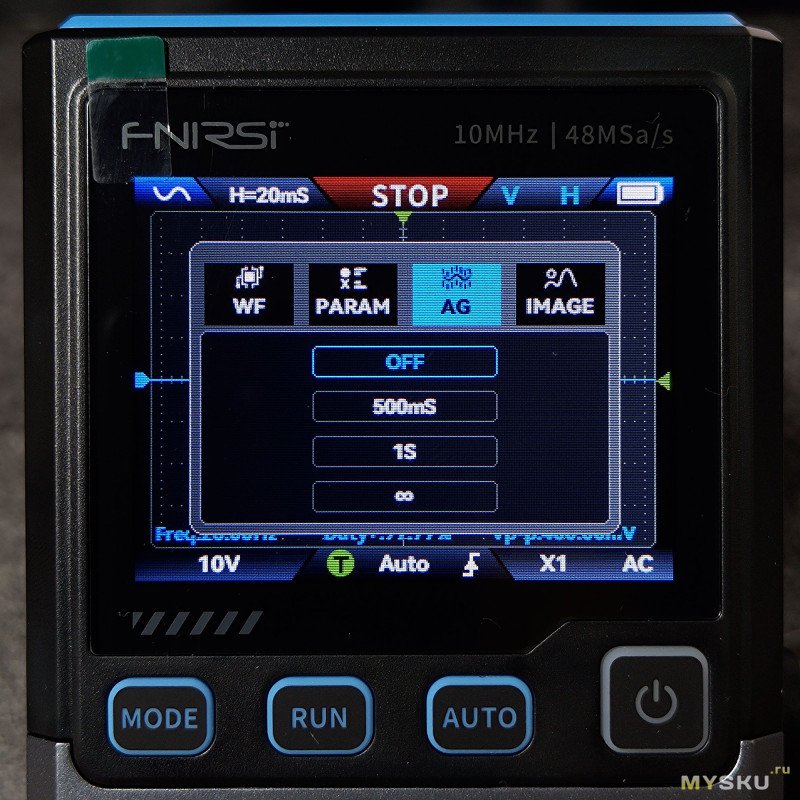

В приборе встроен простой осциллограф с возможностью сохранять скриншоты в память устройства. Но характеристики поинтереснее, чем в портативных карманных моделях вроде DSO-153, полоса пропускания 10МГц и частота выборки 48MSa/s. Возможностей осциллографа хватит для бытовой диагностики оборудования и сборок.

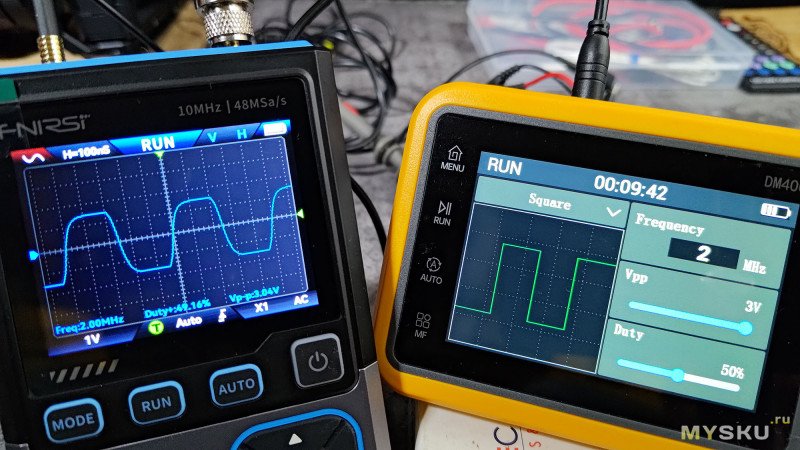

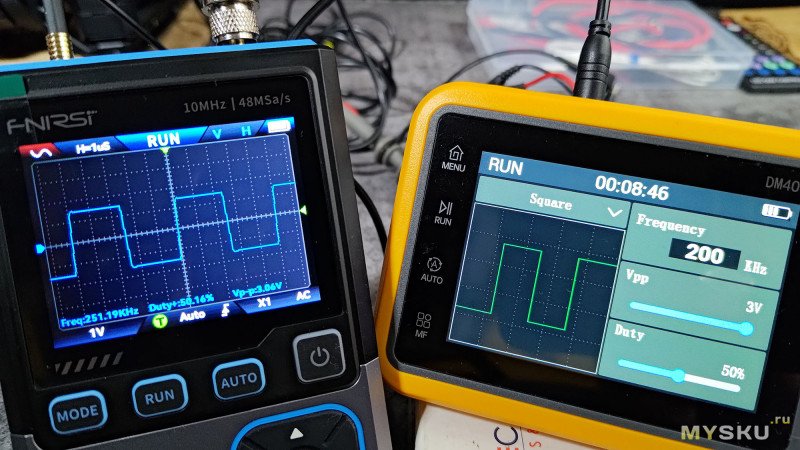

Меандр, от 200кГц до 5МГц с генератора сигналов на DM40C. До 1МГц квадрат держится уверенно, после — идут заметные искажения формы.

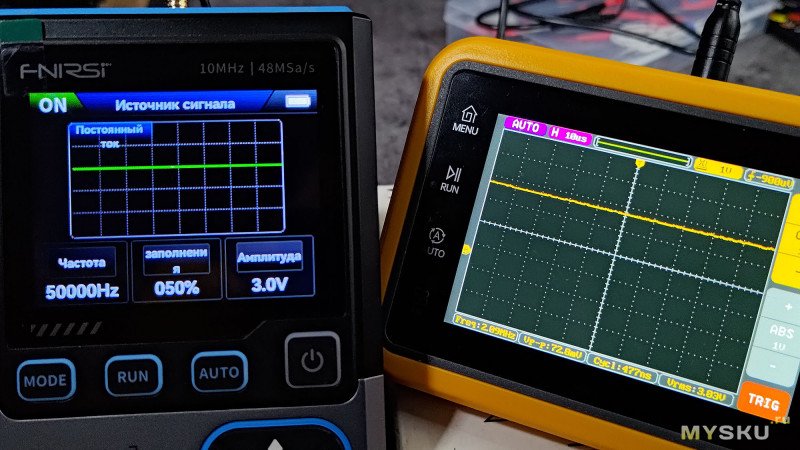

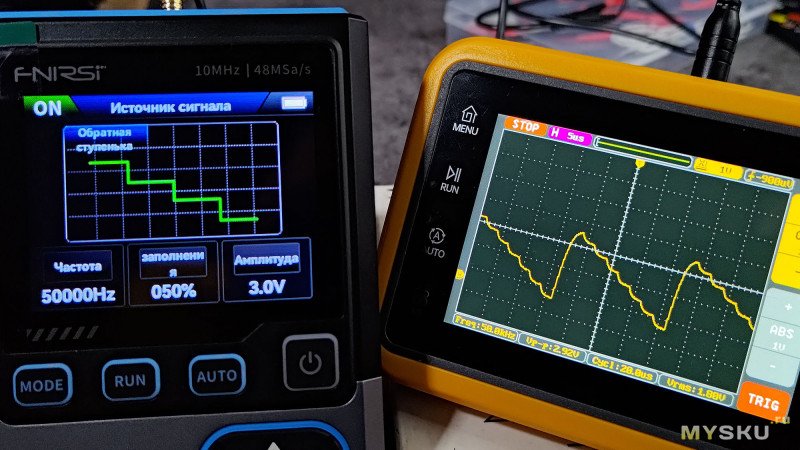

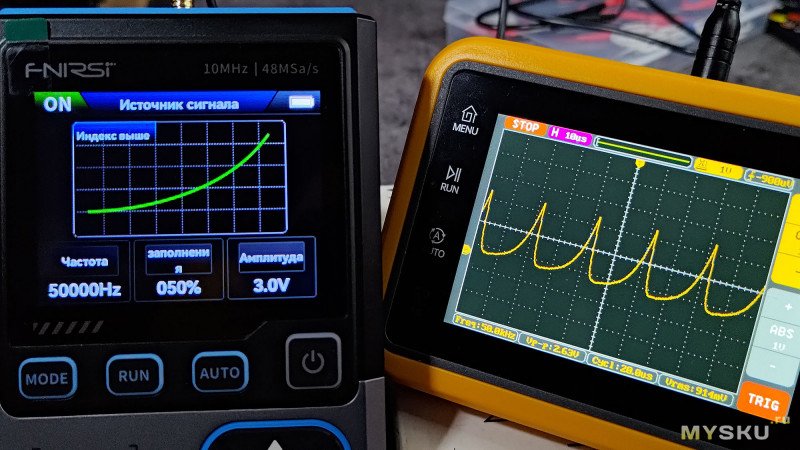

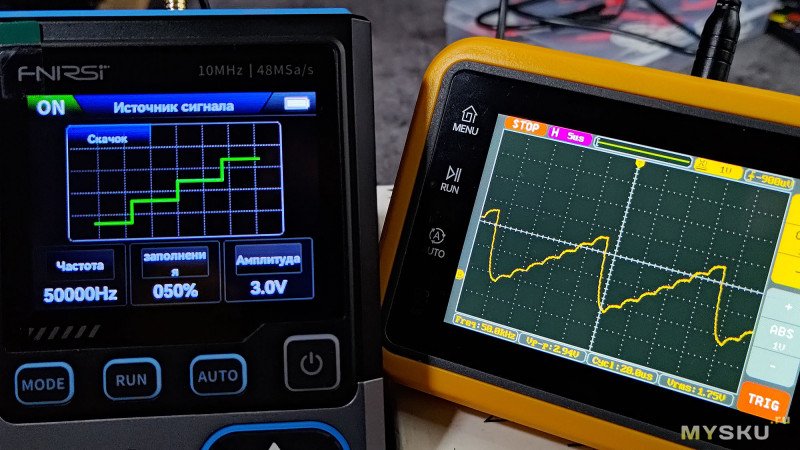

Встроенный генератор частот, как уже сказано, на внутренний осциллограф не может выдать больше 1кГц. Если выставить 50кГц, оставить окно активным и подать сигналы на внешний осциллограф, то всё нормально.

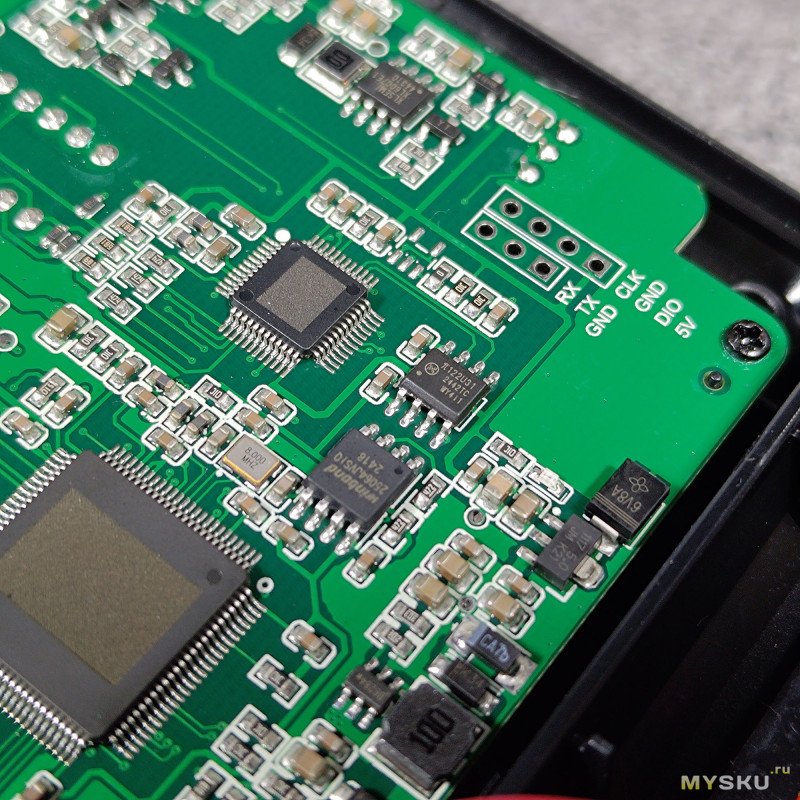

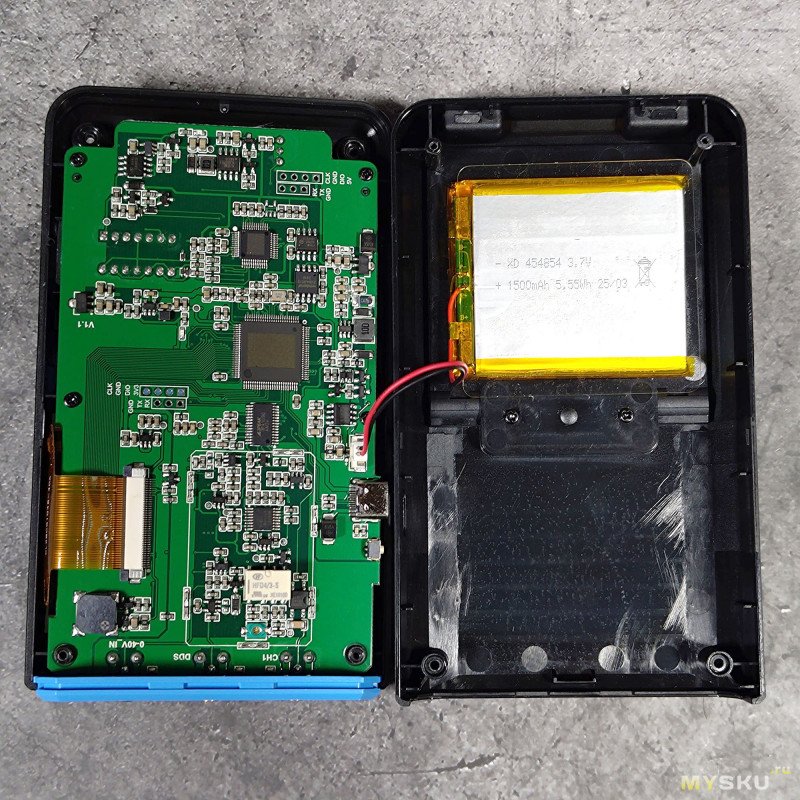

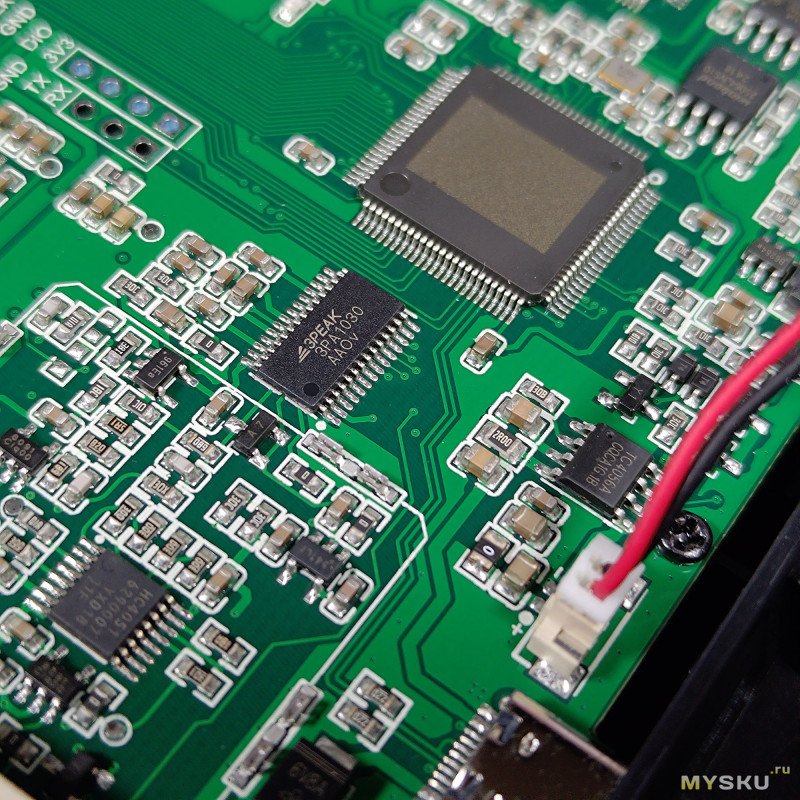

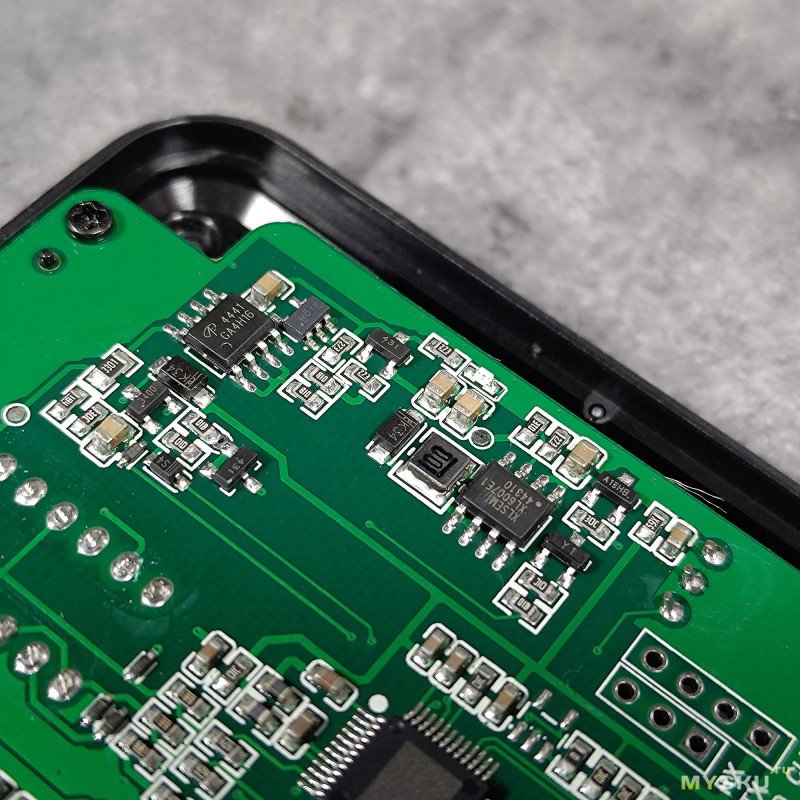

Разборка
Итоги
DSO-TC4 подойдёт тем, кому нужна компактная замена сразу трёх приборов с акцентом на тестирование радиодеталей и первичную диагностику оборудования простеньким осциллографом. К минусам стоит отнести управление, к которому предстоит приноровиться; нелогичный разброс некоторых пунктов меню, как по мне, правильнее было бы все тесты, связанные с использованием ZIF-колодки, вынести в один общий раздел, чтобы не искать измеритель стабилитронов непонятно где; также отмечу отсутствие специальной колодки для тестирования SMD-компонентов (резисторов, транзисторов) — она на этот раз почему-то в комплект не входит, хотя в комплекте к DSO-TC3 такая колодка была. В остальном и целом, получился рабочий прибор, который будет интересен начинающим радиолюбителям.
________________________________
По промокоду
FNSCD203 цена снижается до 4229р.
Какой осциллограф посоветуете человеку который вооообще ни разу не приближался к осциллографу
например для вылавливания поддельных операционных усилителей (ne5532 к примеру), т.е по сути побаловаться =)
вместо дорогущего и дико точного оборудования, которое не факт что будет хоть когда-нибудь для других целей использоваться, можно поступить иначе, переносом проблемы в другую плоскость.
но нужно иметь при себе несколько заведомо рабочих эталонов в чьем происхождении и характеристиках нету вопросов, то с чем будешь сравнивать продукцию.
вдохновился тем, что старые показометры не имели вообще ADC (в том смысле, как сейчас они существуют даже в копеечных микроконтроллерах). там задачу измерения напряжения перенесли в другую область — в область измерения времени (заряда конденсатора до фиксированного значения). измерить интервал времени сильно проще и точнее.

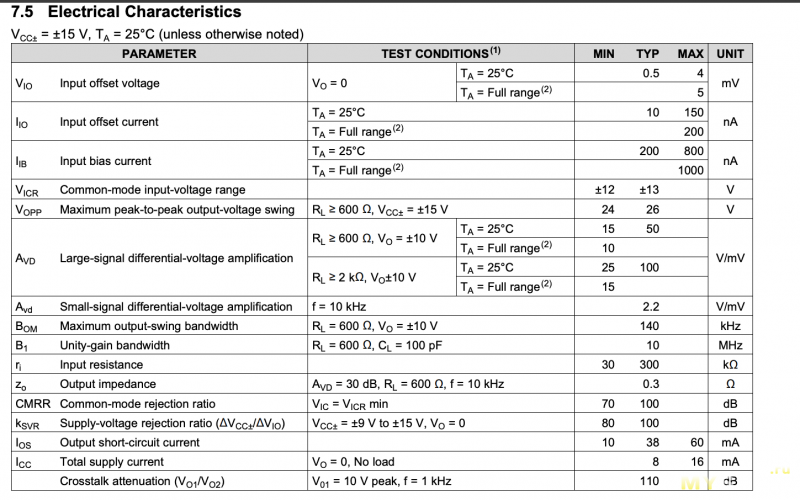

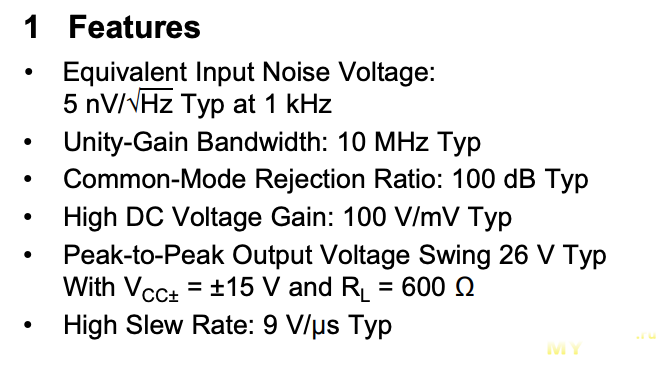

так же и тут можно двигаться. нужно выделить ключевые параметры которыми обладает ne5532 и сделать для каждого из них «мини-стенд», который позволить их измерить изолированно, притом необязательно в том виде как в даташите, можно попробовать последствия измерять.
