DIY повербанк под аккумуляторы 21700
- Цена: $6.76 (куплено за $1.44)
- Перейти в магазин
Недавно писал, что у меня появился кучка аккумуляторов формата 21700: BAK N21700CG-50E — 5000 мАч, 10А ток разряда.
Купил фонарик под такие. Следующей покупкой был корпус повербанка под четыре аккумулятора.
Повербанк дело нужное, хотя я и не часто им пользуюсь.
На странице продавца есть три разновидности:
— «обычный» с параметрами 5В — 2.1А
— PD версия 5V-3A 9V-2A 12V-1.5A
— PD-QI версия 5V-3A 9V-2A 12V-1.5A 3.4V-5.5V-5A с бесконтактной зарядкой
Я выбрал среднюю, поскольку мои устройства не поддерживают максимальные возможности PD-QI версии.

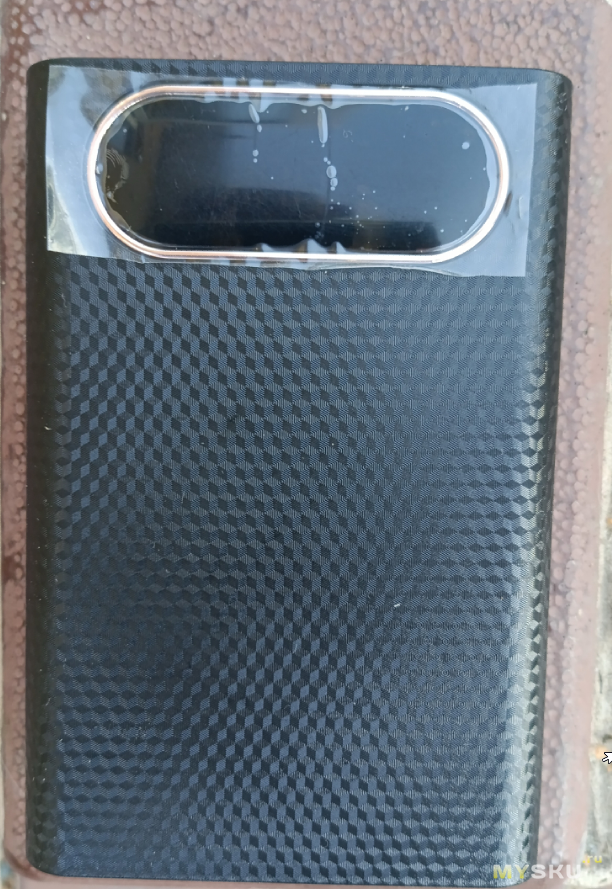

Черный пластиковый корпус.

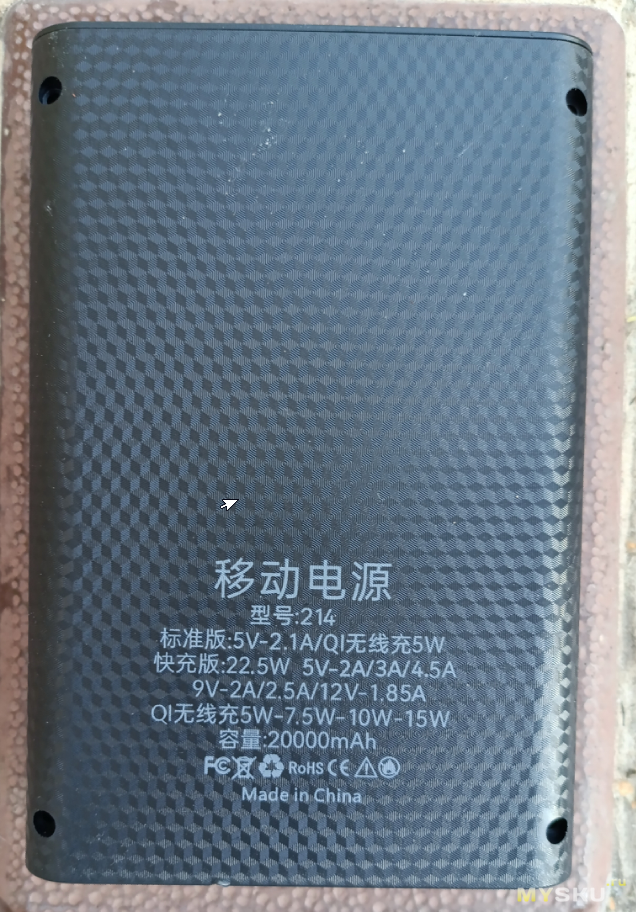

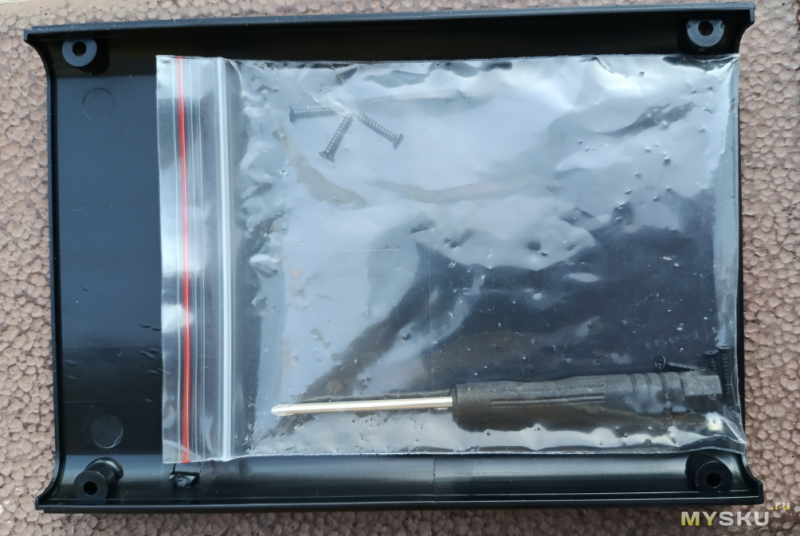

Крышка крепится четырьмя саморезами, которые шли в комплекте с небольшой отверткой. Размеры 127х86х29 мм.
Вес пустого кейса 113 г. В снаряженном состоянии целых 385 г.

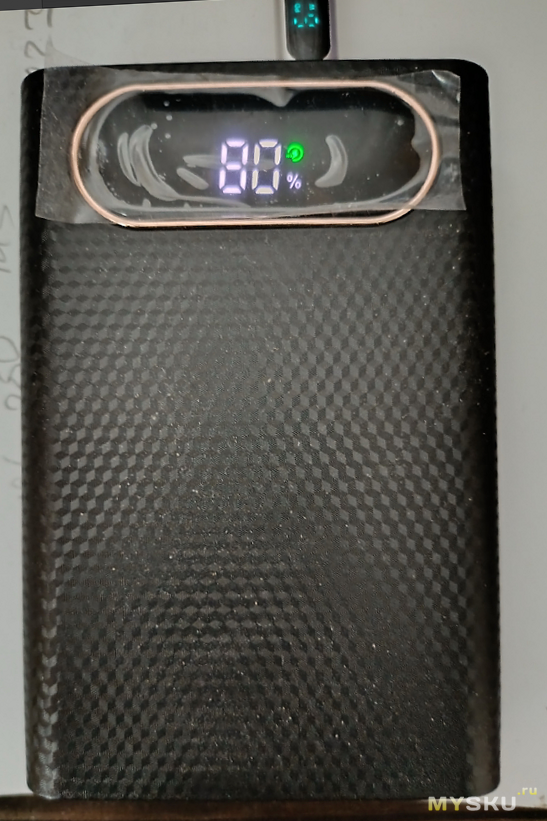

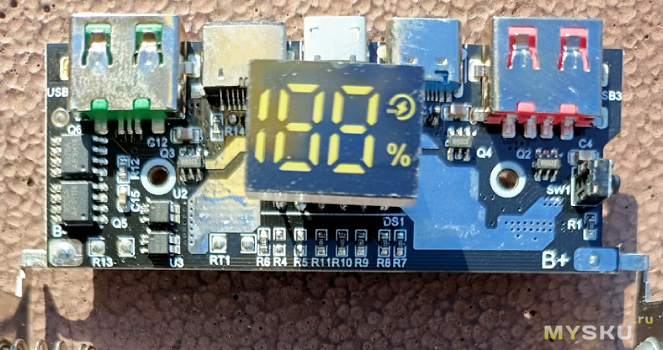

На лицевой панели индикатор, показывающий остаток заряда в процентах при зарядке от повербанка и при зарядке самого.

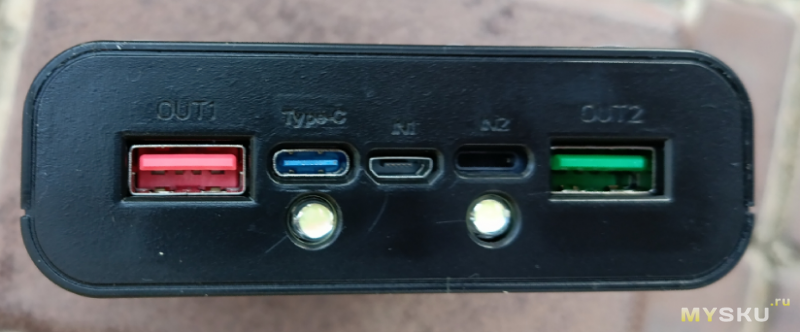

С торца два USB порта зеленого и красного цвета, один порт Type-C, один microUSB и один Lightning. А также два светодиода белого цвета, которые используются в качестве фонарика.
Обычные USB порты используются исключительно для зарядки устройств, остальные могут как заряжать что-либо, так и использоваться для зарядки самого повербанка.
Сбоку кнопка, при нажатии на которую включается индикатор и показывает уровень заряда. При длительном нажатии включает упомянутые выше светодиоды.

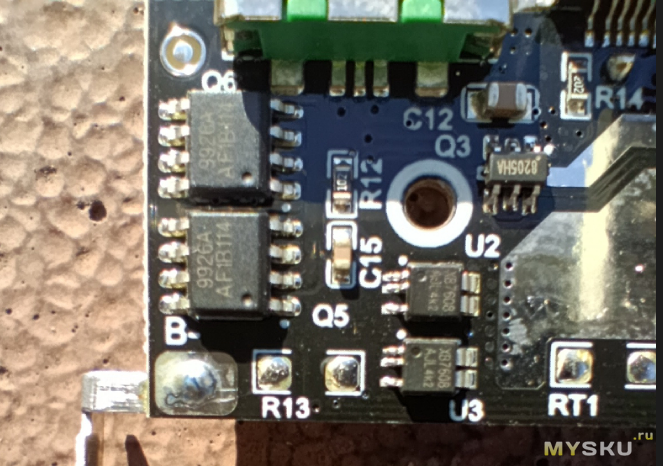

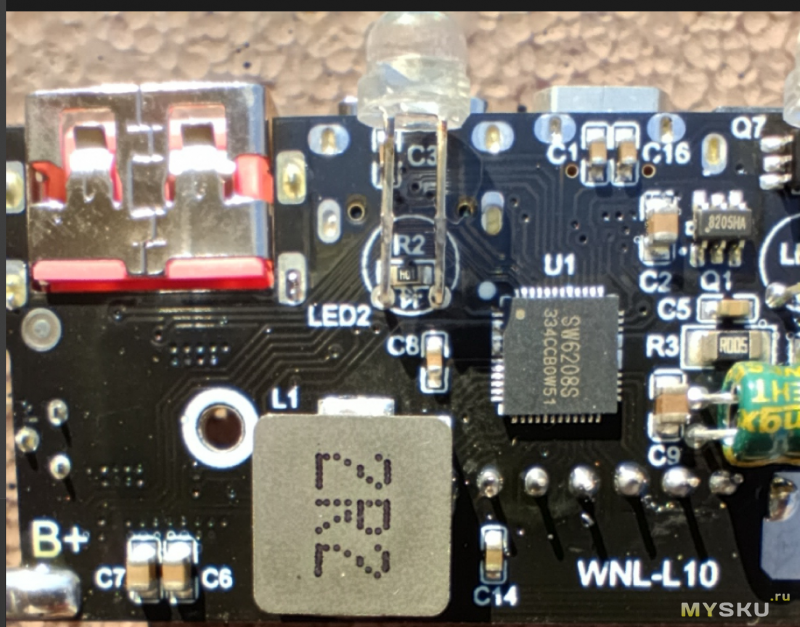

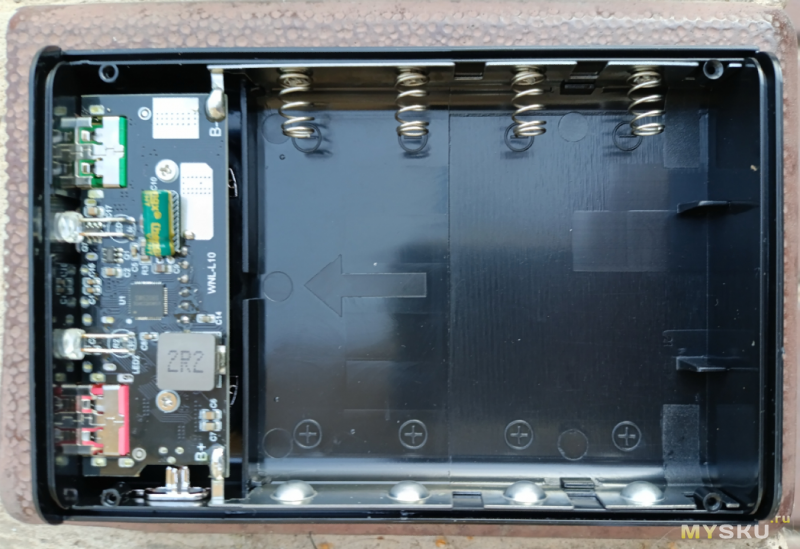

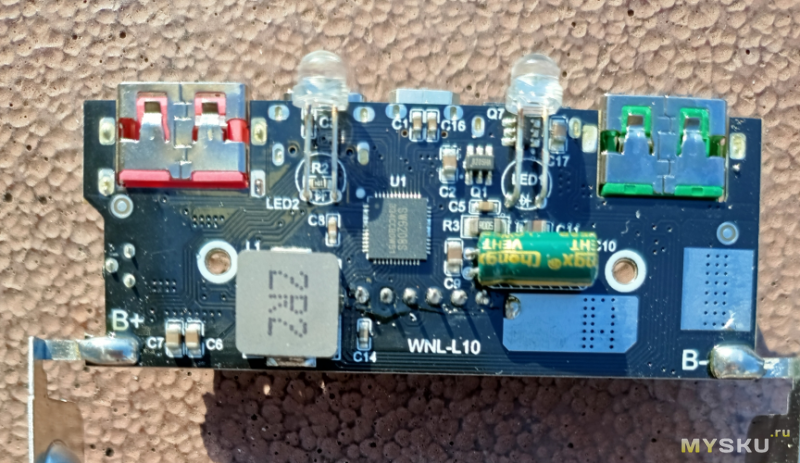

Внутри небольшая плата и четыре посадочных места под аккумуляторы.
Последние включаются параллельно. В связи с этим, желательно, чтобы аккумуляторы имели одинаковое внутреннее сопротивление. Мои были изъяты из большой сборки, так что это условие по идее должно было быть соблюдено.

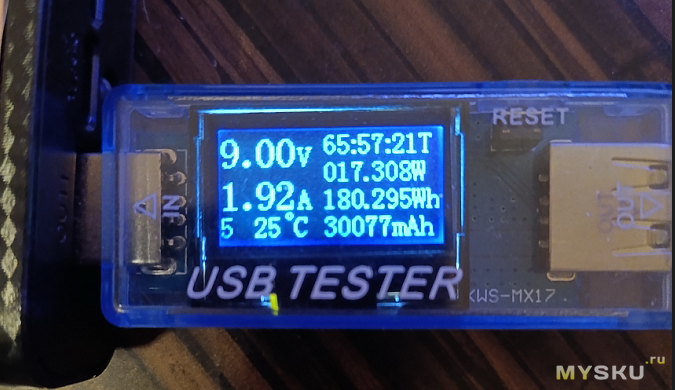

Подключая различные устройства удалось выяснить, что данный экземпляр заряжает их с напряжением 9В и 5В и током почти до 2А.

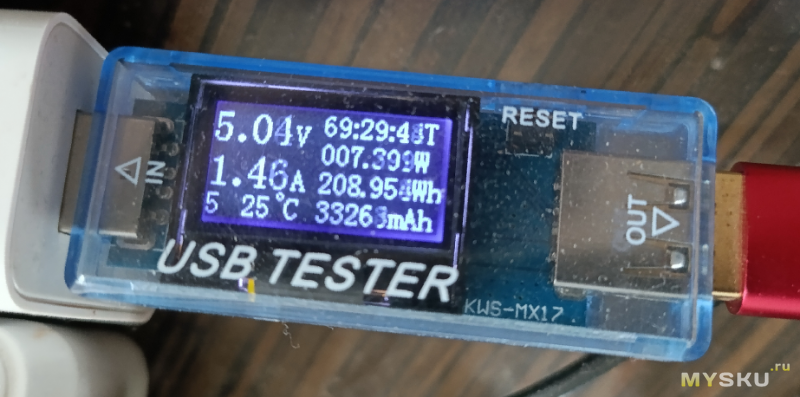

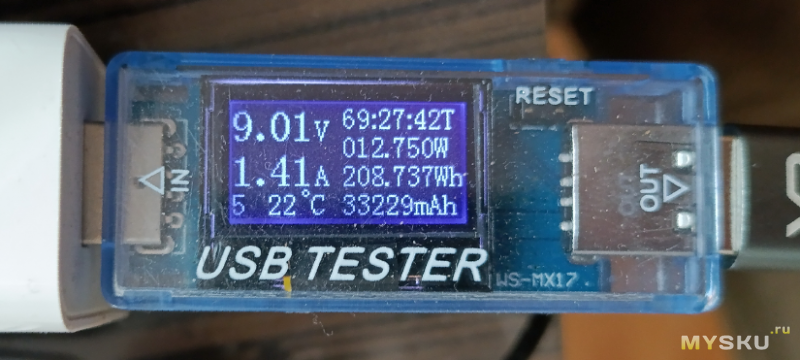

А вот заряжается по-разному, в зависимости от разъема. Type-C напряжение 9В и ток 1,5А, а через microUSB 5В и 1.5А.
Интересно, что повербанк может одновременно заряжаться сам и заряжать какое-то другое устройство, работая как UPS. Но при этом напряжения зарядки падает до 5В.
Купил фонарик под такие. Следующей покупкой был корпус повербанка под четыре аккумулятора.Повербанк дело нужное, хотя я и не часто им пользуюсь.
На странице продавца есть три разновидности:
— «обычный» с параметрами 5В — 2.1А
— PD версия 5V-3A 9V-2A 12V-1.5A
— PD-QI версия 5V-3A 9V-2A 12V-1.5A 3.4V-5.5V-5A с бесконтактной зарядкой
Я выбрал среднюю, поскольку мои устройства не поддерживают максимальные возможности PD-QI версии.
Черный пластиковый корпус.
Крышка крепится четырьмя саморезами, которые шли в комплекте с небольшой отверткой. Размеры 127х86х29 мм.Вес пустого кейса 113 г. В снаряженном состоянии целых 385 г.На лицевой панели индикатор, показывающий остаток заряда в процентах при зарядке от повербанка и при зарядке самого.
С торца два USB порта зеленого и красного цвета, один порт Type-C, один microUSB и один Lightning. А также два светодиода белого цвета, которые используются в качестве фонарика.
Обычные USB порты используются исключительно для зарядки устройств, остальные могут как заряжать что-либо, так и использоваться для зарядки самого повербанка.
Сбоку кнопка, при нажатии на которую включается индикатор и показывает уровень заряда. При длительном нажатии включает упомянутые выше светодиоды.
Внутри небольшая плата и четыре посадочных места под аккумуляторы.Последние включаются параллельно. В связи с этим, желательно, чтобы аккумуляторы имели одинаковое внутреннее сопротивление. Мои были изъяты из большой сборки, так что это условие по идее должно было быть соблюдено.Подключая различные устройства удалось выяснить, что данный экземпляр заряжает их с напряжением 9В и 5В и током почти до 2А.
А вот заряжается по-разному, в зависимости от разъема. Type-C напряжение 9В и ток 1,5А, а через microUSB 5В и 1.5А.
Интересно, что повербанк может одновременно заряжаться сам и заряжать какое-то другое устройство, работая как UPS. Но при этом напряжения зарядки падает до 5В.
