Очередная версия зарядки TPCELL 21V 4A
- Цена: $12,65
- Перейти в магазин
Принимая во внимание растущее количество разного инструмента в хозяйстве, использующие макитоподобные 5S сборки батарей различной емкости, а также прочитав подробную статью mysku.club/blog/aliexpress/102234.html, тоже прикупил себе TPCELL 4 А.
Решил что для имеющегося парка моих батарей буду использовать универсальную, доработанную зарядку под разные токи заряда, по описанной выше методике.

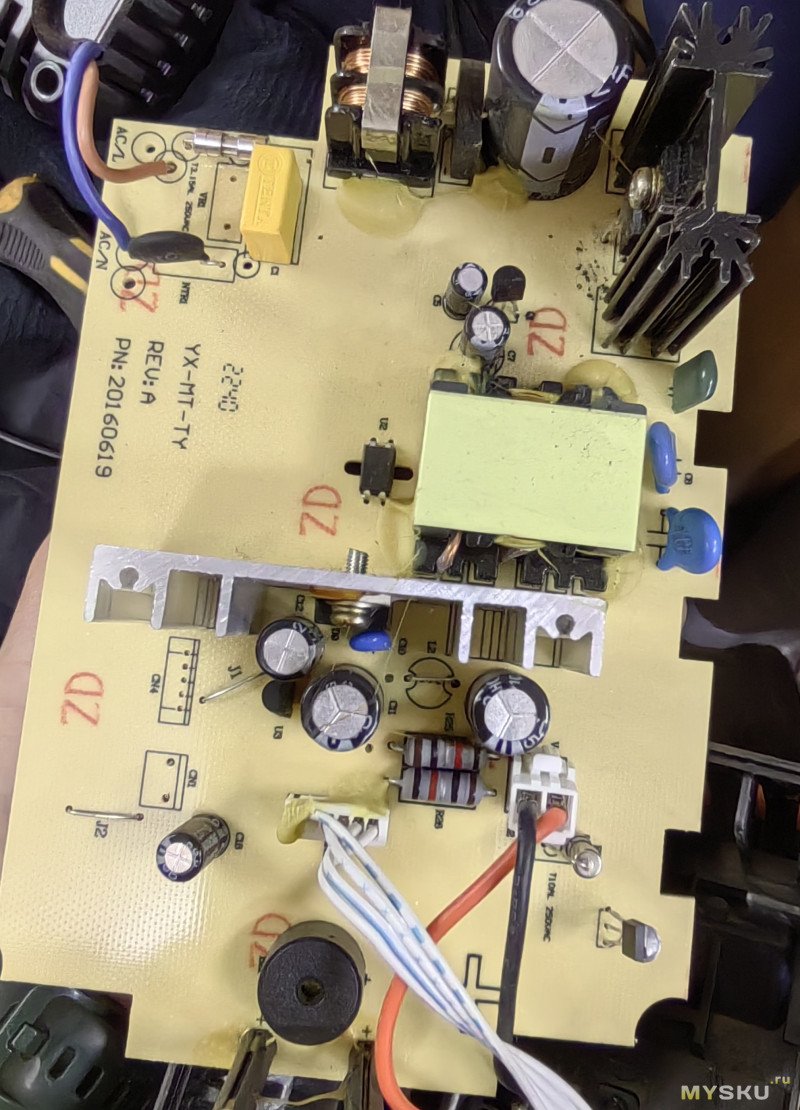

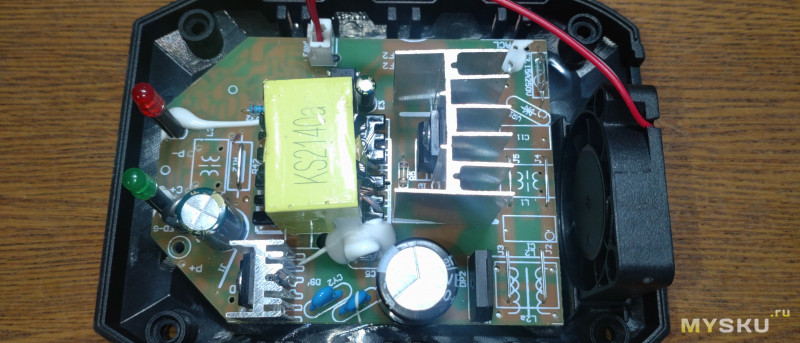

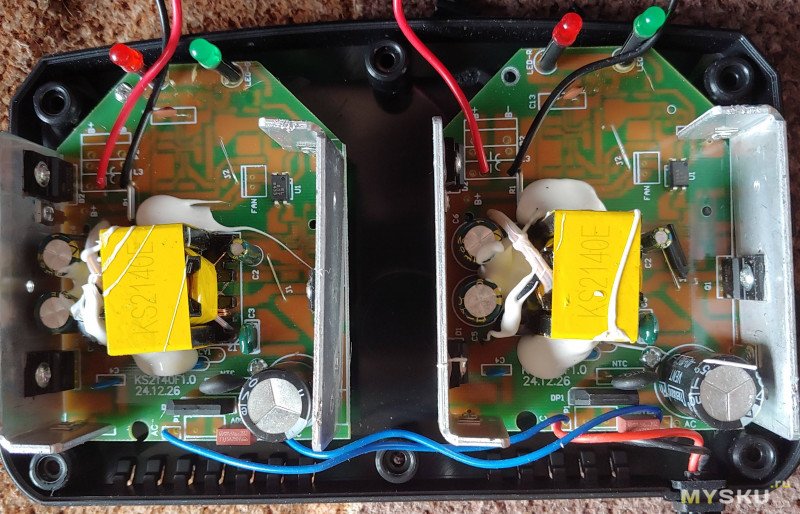

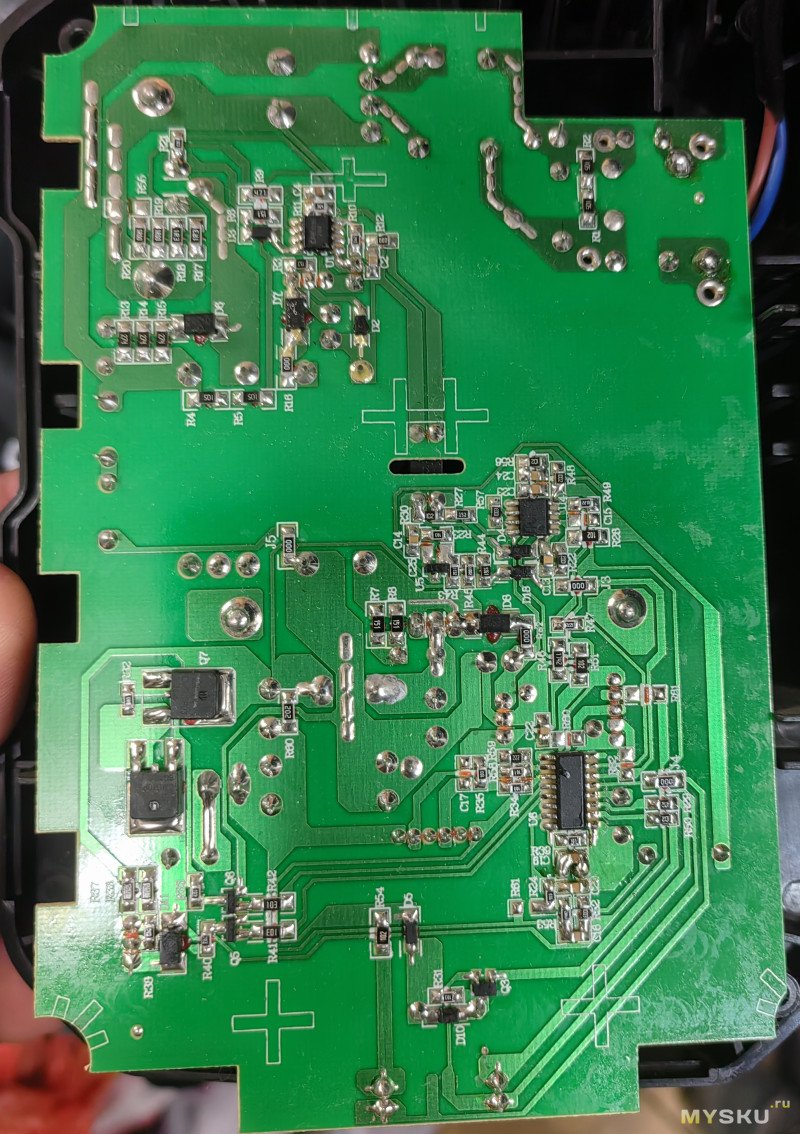

Качество изготовления неплохое, производитель озаботился 1% резисторами, герметиком и стойками под светодиоды, правда пожалел входной фильтр(на скорость не влияет).

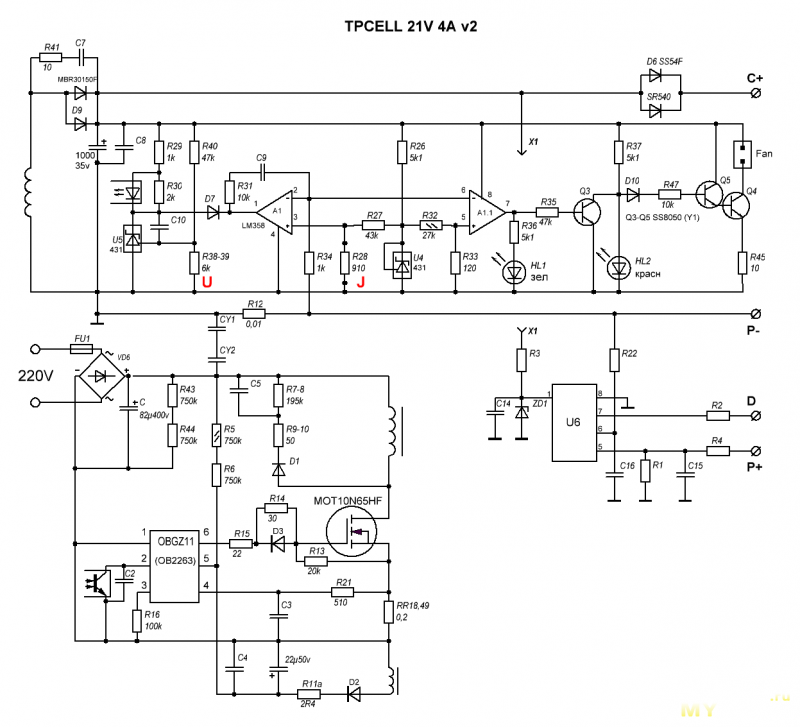

После включения имеем на выходе 21,7В(буду уменьшать). Пока жду переключатель для доработки под разные токи, вычертил схему этой версии, может кому пригодиться.

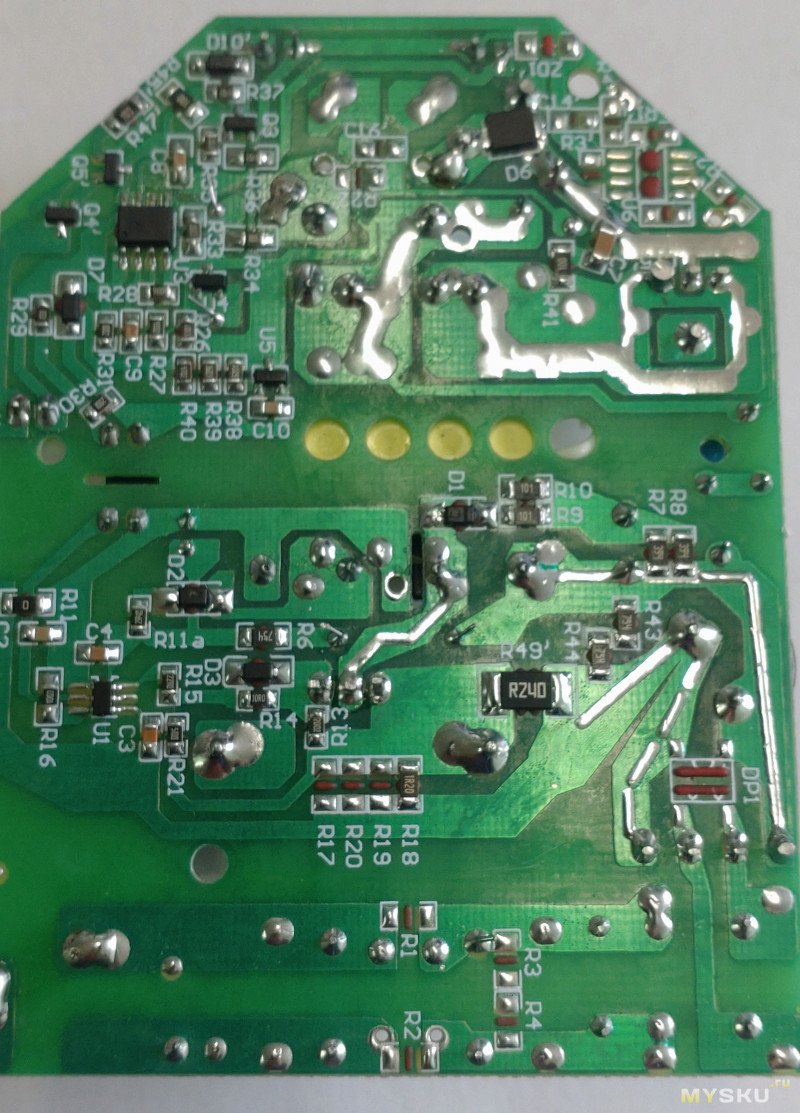

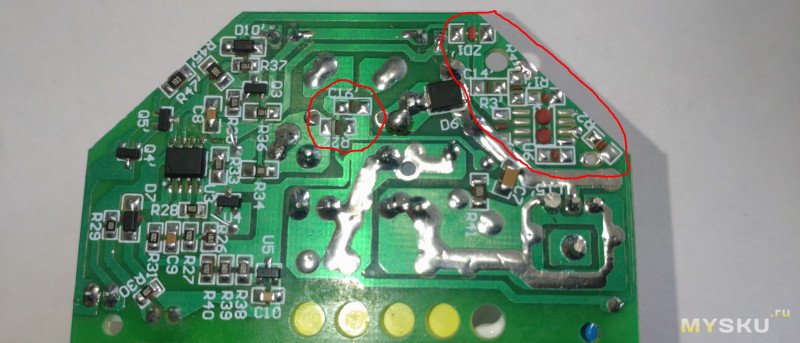

Представляет интерес участок с не распаянными элементами вокруг U6. Друзья у кого какие идеи по этому поводу? Что хотел там реализовать производитель?
Дополню:
Всем кто сомневался в 4А несколько фото для отчета.

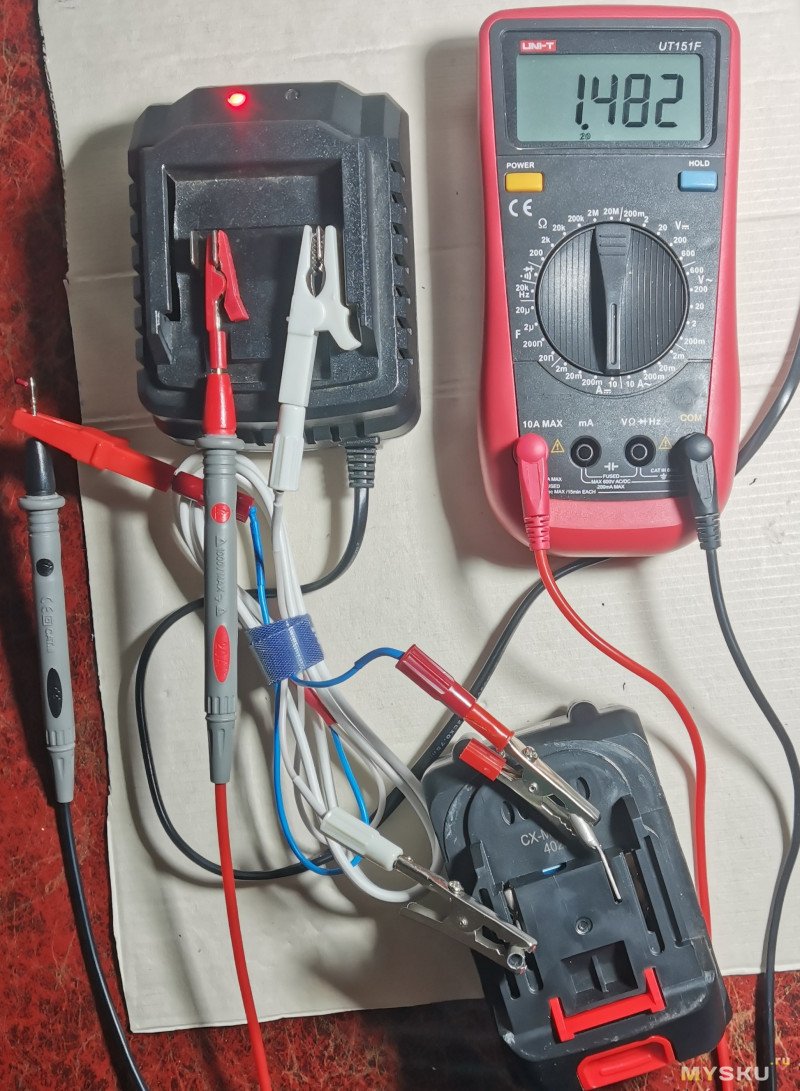

сперва в режиме БП нагрузил резистором 5 Ом. Как и писали в предыдущей версии, самая горячая диодная сборка на радиаторе.
Потом разрядил батарею до отключения нагрузки BMSом до 16.8 В
У меня стоят дешевые BMS, и поскольку собрался их менять, не особо заморачивался что спалю большим током заряда мелкий полевик(так и произошло, но ради истины он умер как герой)).
Для тех, кто не собирается ограничивать ток заряда, имейте это ввиду. Повторюсь, брал для доработки и ограничения тока под свои нужды. Все, теперь можно распаивать фильтра и пошел делать красивый вид)
P/S решил, что измерять напряжение на самой батарее все же правильнее(последняя схема)
Решил что для имеющегося парка моих батарей буду использовать универсальную, доработанную зарядку под разные токи заряда, по описанной выше методике.
Качество изготовления неплохое, производитель озаботился 1% резисторами, герметиком и стойками под светодиоды, правда пожалел входной фильтр(на скорость не влияет).
После включения имеем на выходе 21,7В(буду уменьшать). Пока жду переключатель для доработки под разные токи, вычертил схему этой версии, может кому пригодиться.
Представляет интерес участок с не распаянными элементами вокруг U6. Друзья у кого какие идеи по этому поводу? Что хотел там реализовать производитель?
Дополню:
Всем кто сомневался в 4А несколько фото для отчета.
сперва в режиме БП нагрузил резистором 5 Ом. Как и писали в предыдущей версии, самая горячая диодная сборка на радиаторе.
Потом разрядил батарею до отключения нагрузки BMSом до 16.8 В
У меня стоят дешевые BMS, и поскольку собрался их менять, не особо заморачивался что спалю большим током заряда мелкий полевик(так и произошло, но ради истины он умер как герой)).
Для тех, кто не собирается ограничивать ток заряда, имейте это ввиду. Повторюсь, брал для доработки и ограничения тока под свои нужды. Все, теперь можно распаивать фильтра и пошел делать красивый вид)
P/S решил, что измерять напряжение на самой батарее все же правильнее(последняя схема)
