Khadas Tea Pro: портативный ЦАП и усилитель для наушников

Первая версия портативного ЦАПа под необычным названием «Tea» быстро завоевала популярность в узких меломанских кругах. И тогда производитель техники Khadas решил выпустить логическое продолжение, где обновил элементную базу (BT: QCC5181, USB: XMOS XU316-1024, DAC: ES9039Q2M), добавил дисплей и балансный выход.

Характеристики

Дисплей	0.95" 120×240 AMOLED
ЦАП	ESS ES9039Q2M
USB чип	XMOS XU316-1024
Регулятор громкости	NJU72315
Операционные усилители	OPA1612
Bluetooth чип	Qualcomm QCC5181 (версия 5.4)
Аудиокодеки	SBC, AAC, LDAC, aptX, aptX HD, aptX Adaptive
Цифровой сигнал	до PCM 768 кГц и DSD512
Коэффициент нелинейных искажений с учётом шума (THD+N)	-118 дБ
Соотношение сигнал/шум (SNR)	122 дБ
Эквалайзер	7 пресетов + настройка 10 полос
Выходы под наушники	3.5 + 4.4 мм (балансный)
Микрофон	есть
Аккумулятор	2100 мАч, зарядка 5В/1.5А
Время автономной работы	11ч (Bluetooth AAC), 8ч (USB-C, 44.1 kHz)
Совместимость с ОС	iOS, Android, macOS, Windows 7-11, Linux
Габариты и вес	102.7×64×7.85 мм, 96гр.
Крепление	магнитное (поддержка MagSafe for iPhone)
Подробное описание	Скачать (*.PDF)

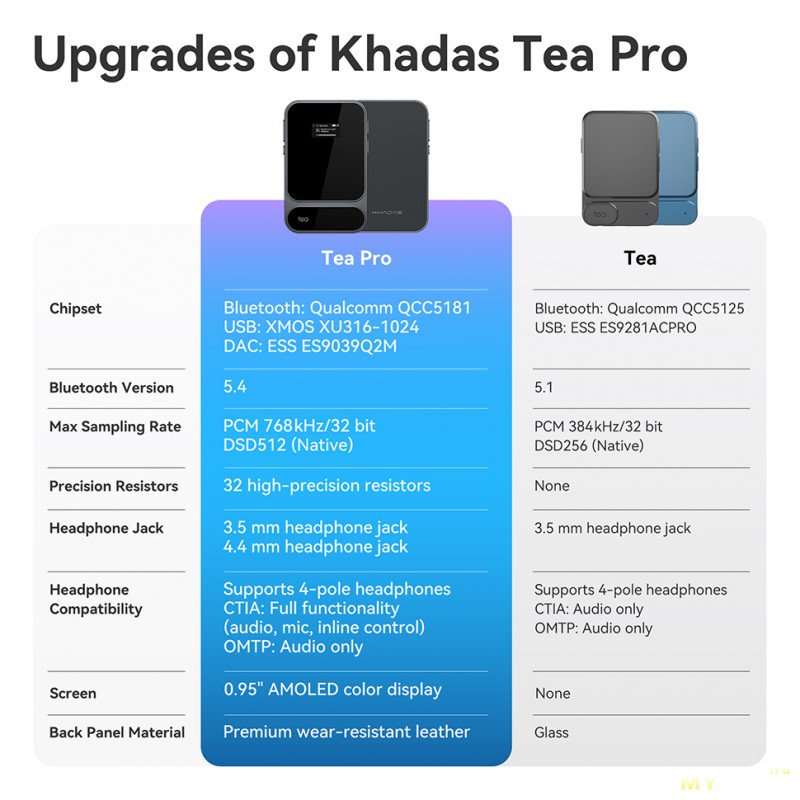

Отличия от первой версии:

Внешний вид

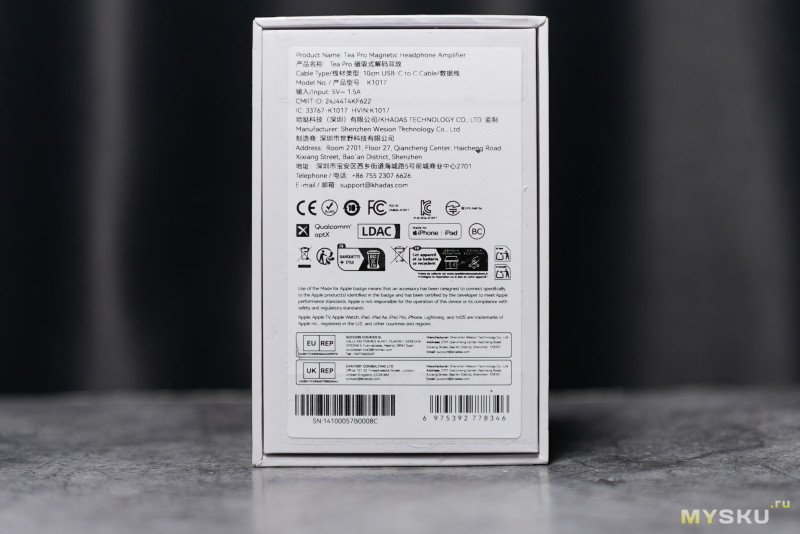

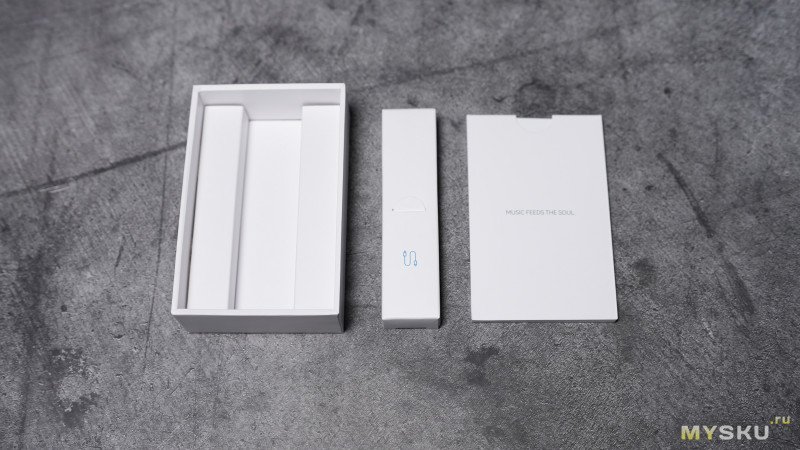

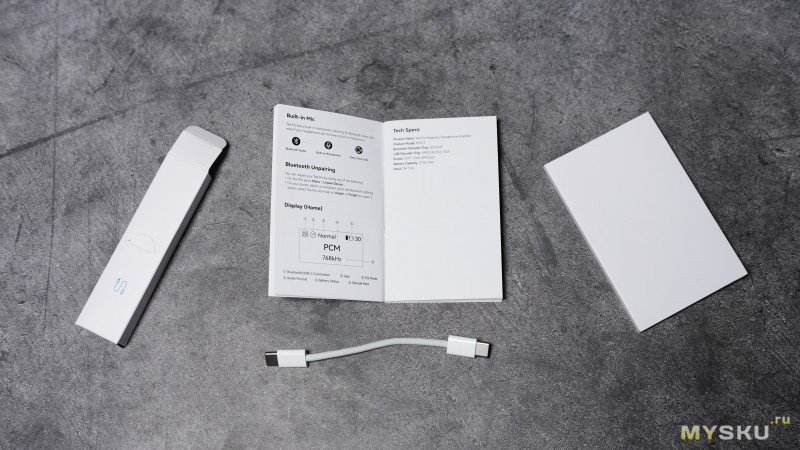

Устройство поставляется в довольно компактной белой картонной коробке.


В комплекте поставки двусторонний USB-C кабель для Android-устройств. Существует чуть другой тип комплекта, включающий кабель USB-C на Lightning для iPhone. кабель 10см, гибкий в тканевой оплётке.

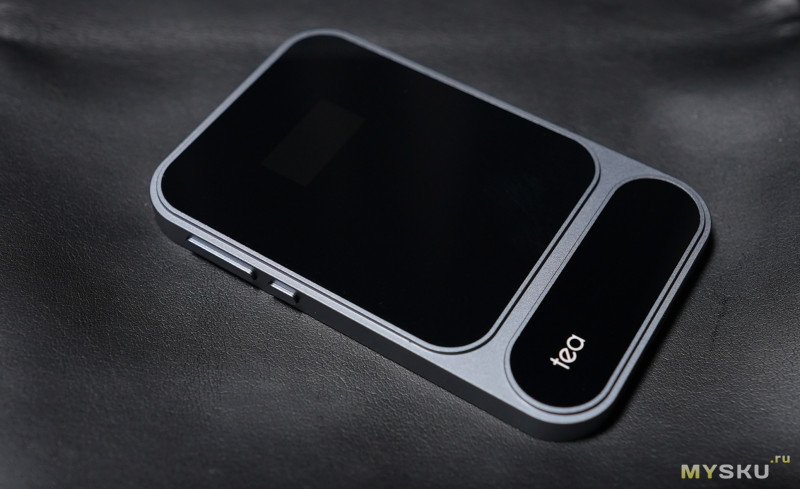

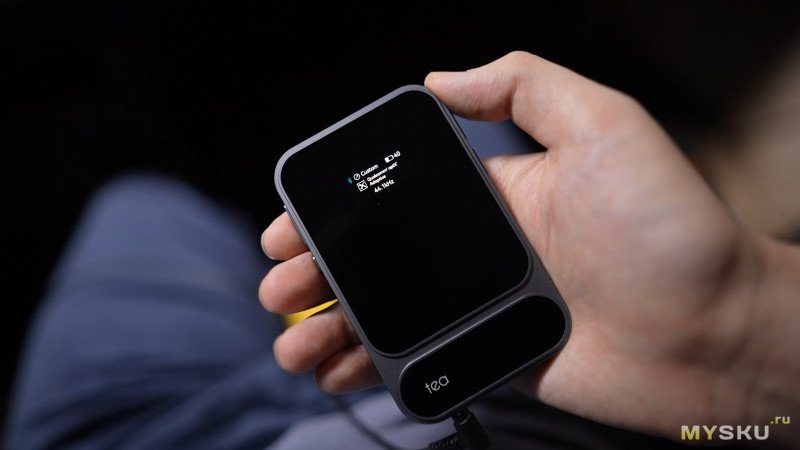

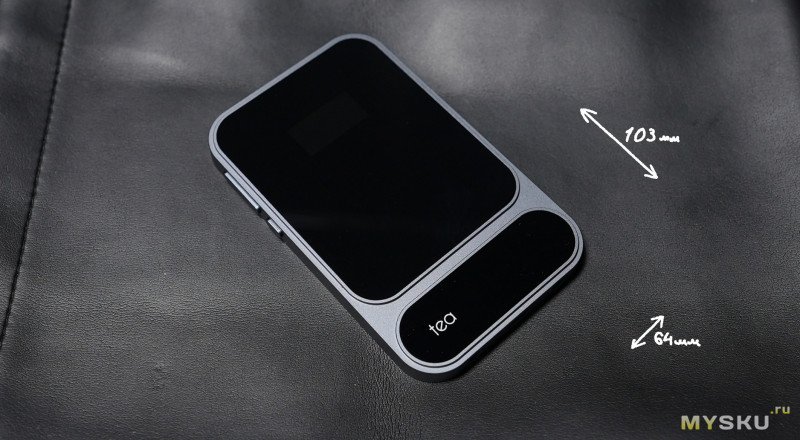

Корпус устройства выполнен из анодированного алюминия, обработка сделана на высшем уровне. Лицевая панель состоит двух стеклянных вставок из Gorilla Glass 3 с закругленными углами. В целом с первого взгляда понятно, что дизайн вдохновлён последними моделями iPhone.

При взгляде под определённым углом в стекле можно увидеть небольшой дисплей 0.95" 120×240, сделанный по Amoled технологии. Нижняя стеклянная вставка с надписью Tea — декоративная. Стекло маркое и при соприкосновении с пальцами быстро собирает
отпечатки.

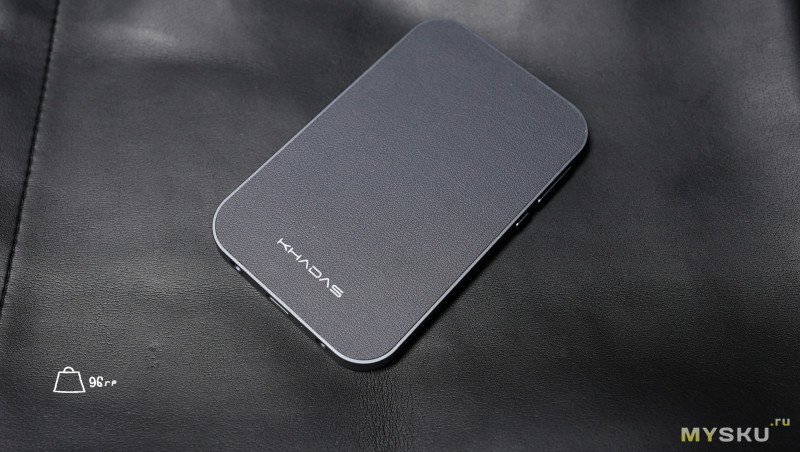

На обратной стороне вставка из материала под модным ныне названием экокожа. Эта сторона магнитная, использует MagSafe при примагничивании к задней стороне яблочных смартфонов. Общий вес ЦАПа чуть меньше 100гр.

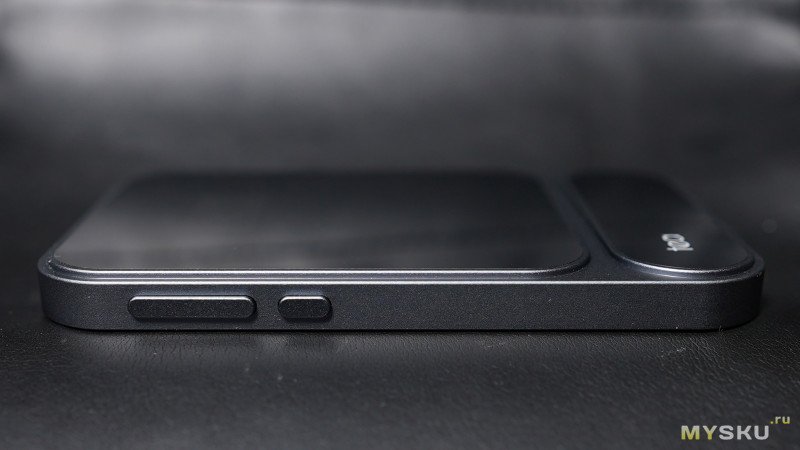

На левой боковине находится длинная клавиша включения/назад, рядом поменьше — клавиша меню/выбор.

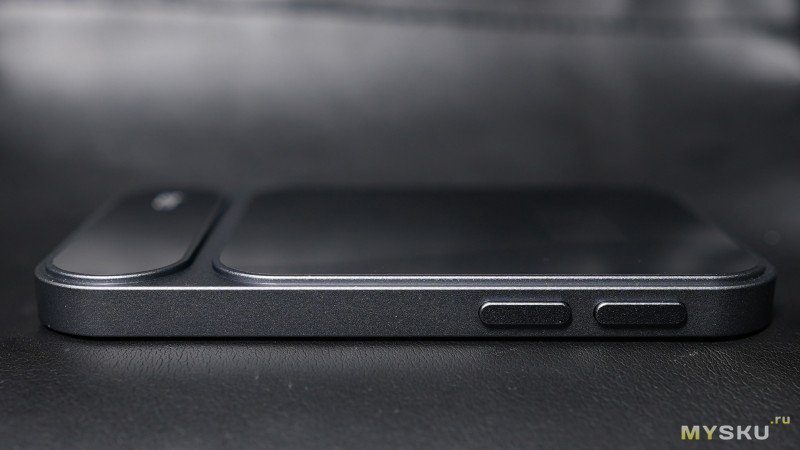

На правой стороне клавиши регулировки громкости и скроллинга по пунктам меню.

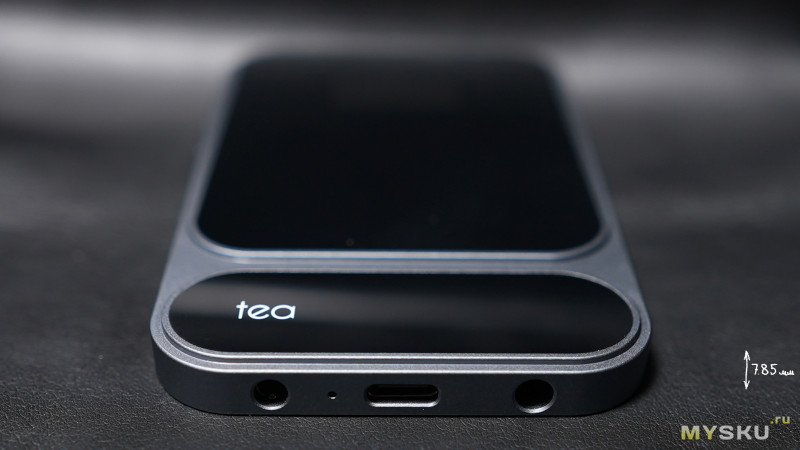

На нижнем торце находится выходы 3.5мм и 4.5мм под наушники, USB-C для зарядки и проводного соединения с ведущими устройствами. Маленькое отверстие — микрофон для голосового общения во время вызвонов.

Выходные параметры по круглым аудиоразъёмам:

3.5 мм
Max Output @300 Ω: 20.8 mW (2.5Vrms), THD+N < -90dB
Max Output @150 Ω: 42 mW (2.5Vrms), THD+N < -90dB
Max Output @33 Ω: 120 mW (2.0Vrms), THD+N < -90dB
Max Output @16.5 Ω: 100 mW (1.28Vrms), THD+N < -90dB

4.4 мм (балансный)
Max Output @600 Ω: 41.67 mW (5.0Vrms), THD+N < -90dB
Max Output @150 Ω: 167 mW (5.0Vrms), THD+N < -90dB
Max Output @33 Ω: 165 mW (2.33Vrms), THD+N < -90dB
Max Output @16.5 Ω: 180 mW (1.72Vrms), THD+N < -90dB

В зависимости от типа подключения ЦАПа к источнику, свойства аудиосигнала на выходе будут различаться:

При проводном соединении (UAC 2.0): максимум до PCM 768 kHz/32 bit, DSD512.
При соединении по Bluetooth: максимум до PCM 96 kHz/24 bit.

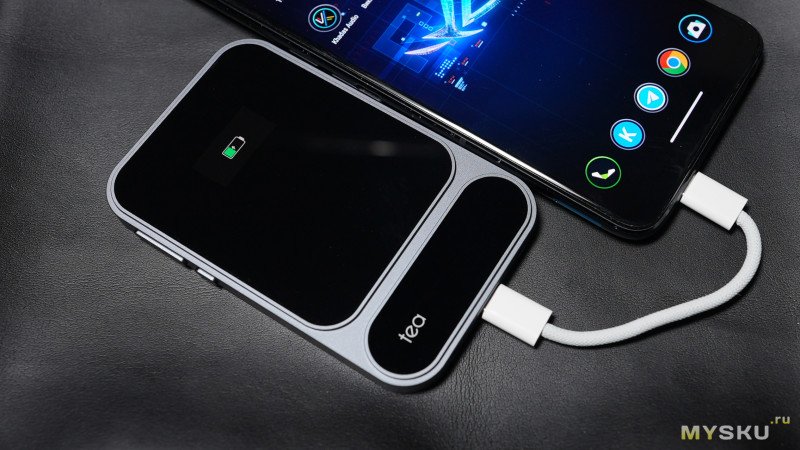

Если подключить кабель к выключенному ЦАПу, то он будет просто заряжаться.

Меню и настройки

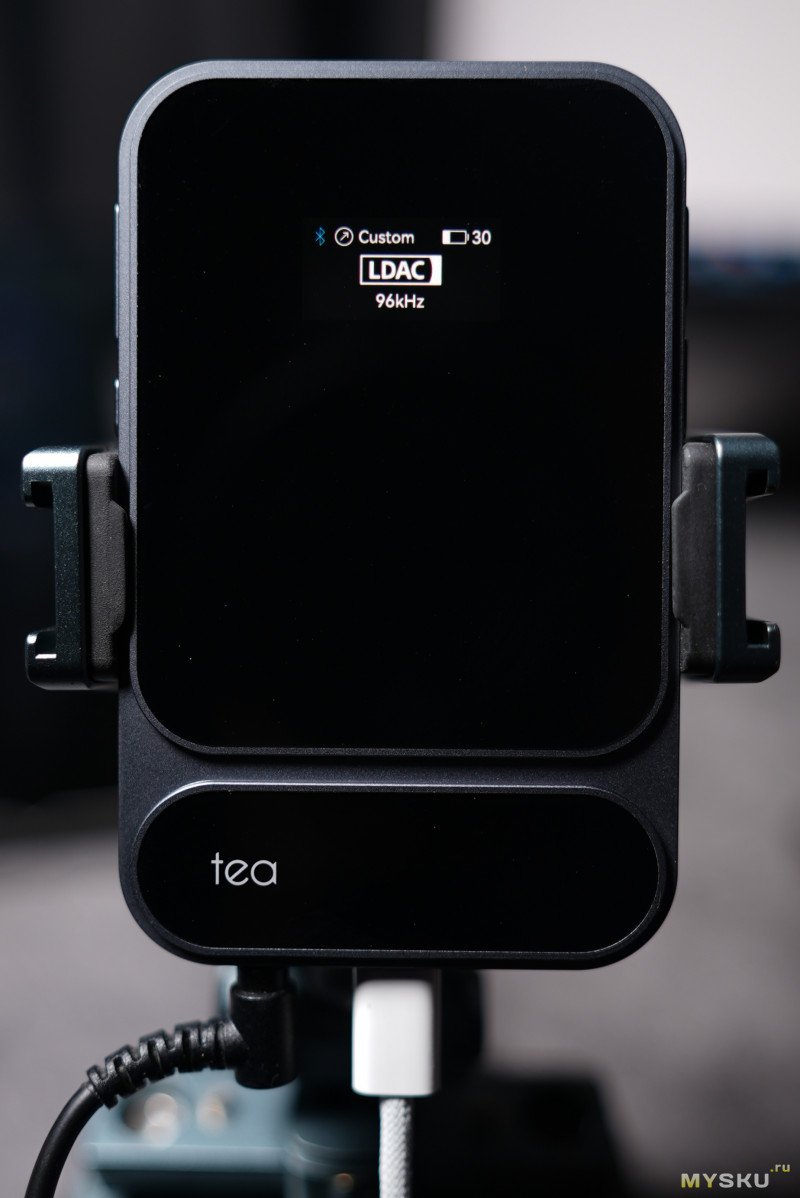

На домашнем экране отображается следующая информация:

— тип соединения (Bluetooth или проводной UAC2.0 или 1.0)
— режим гейна (Gain)
— пресет эквалайзера (в данном случае пользовательский)
— графический индикатор заряда АКБ
— параметры аудиосигнала и кодек

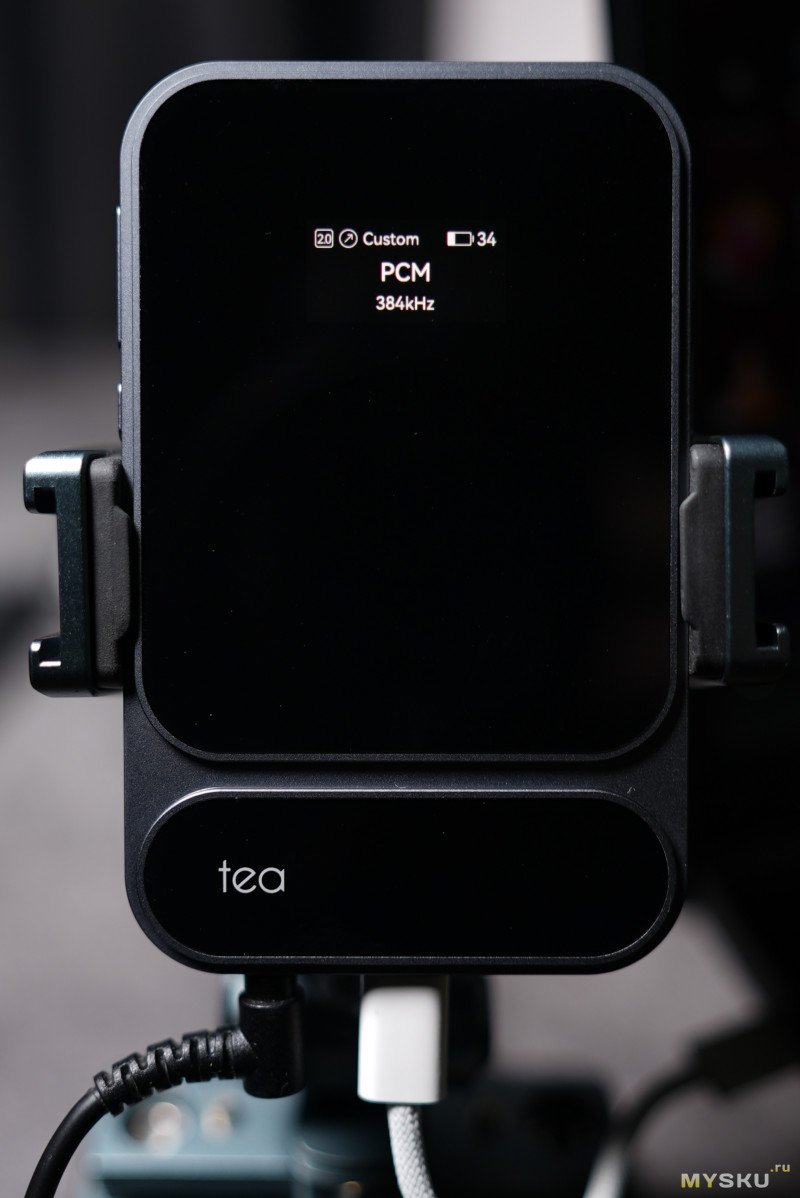

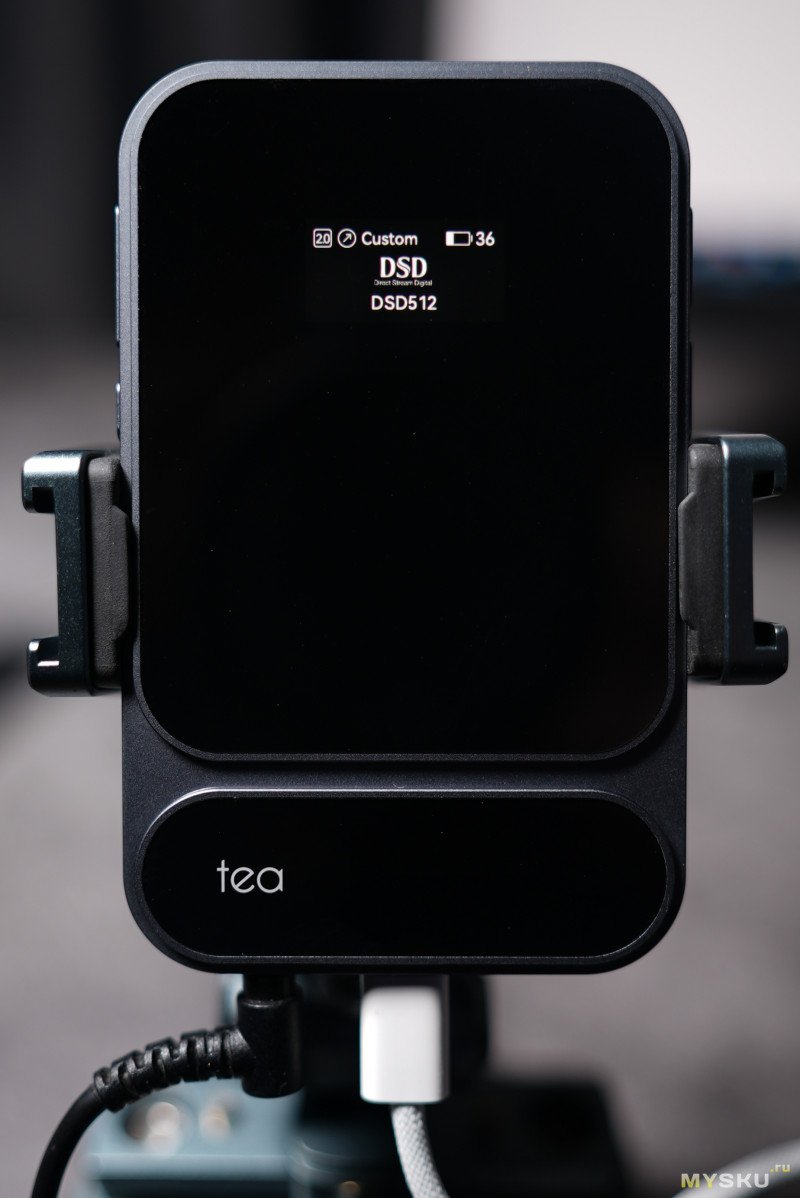

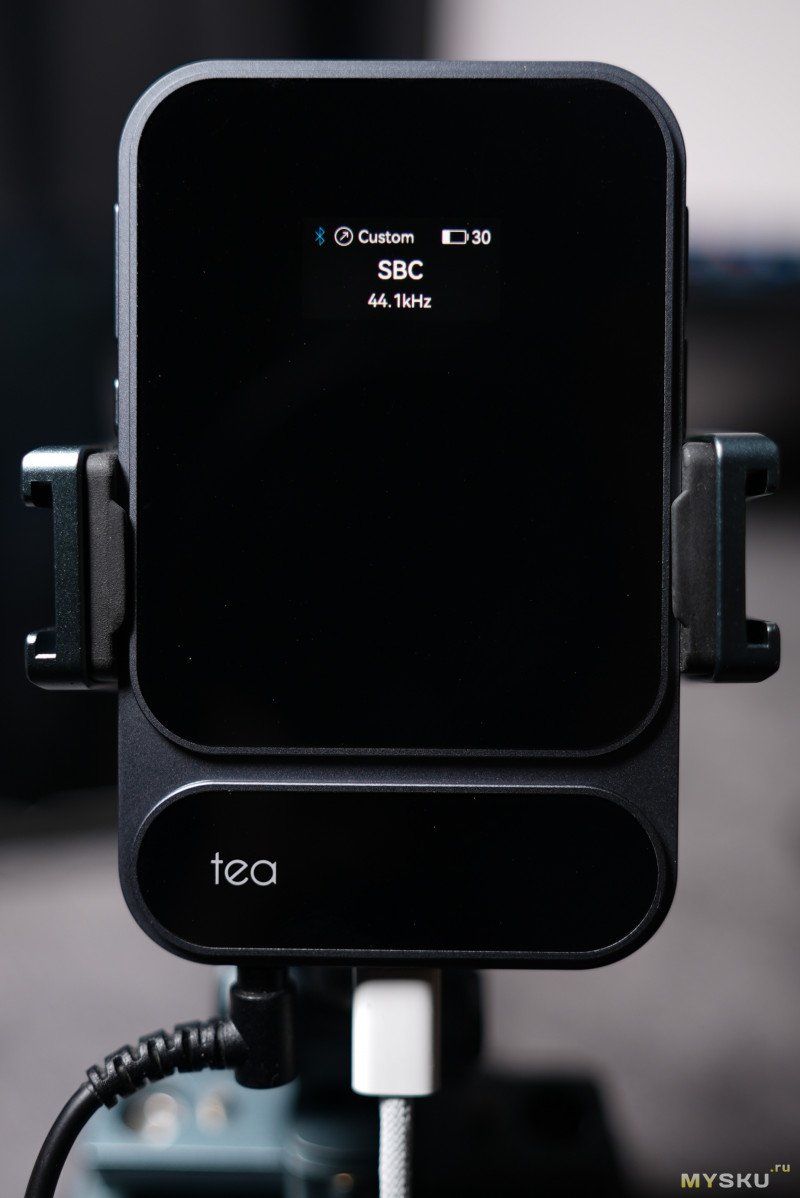

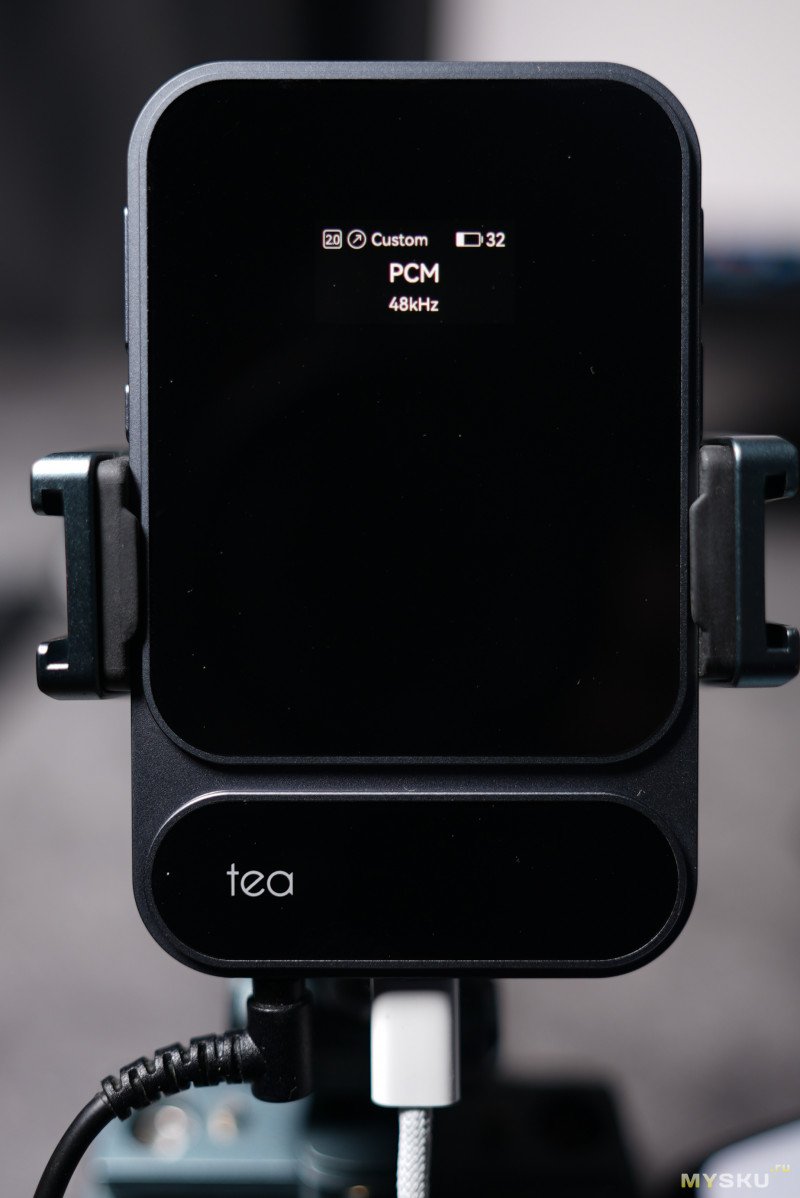

Ниже для примера показаны экраны при разных параметрах аудио.

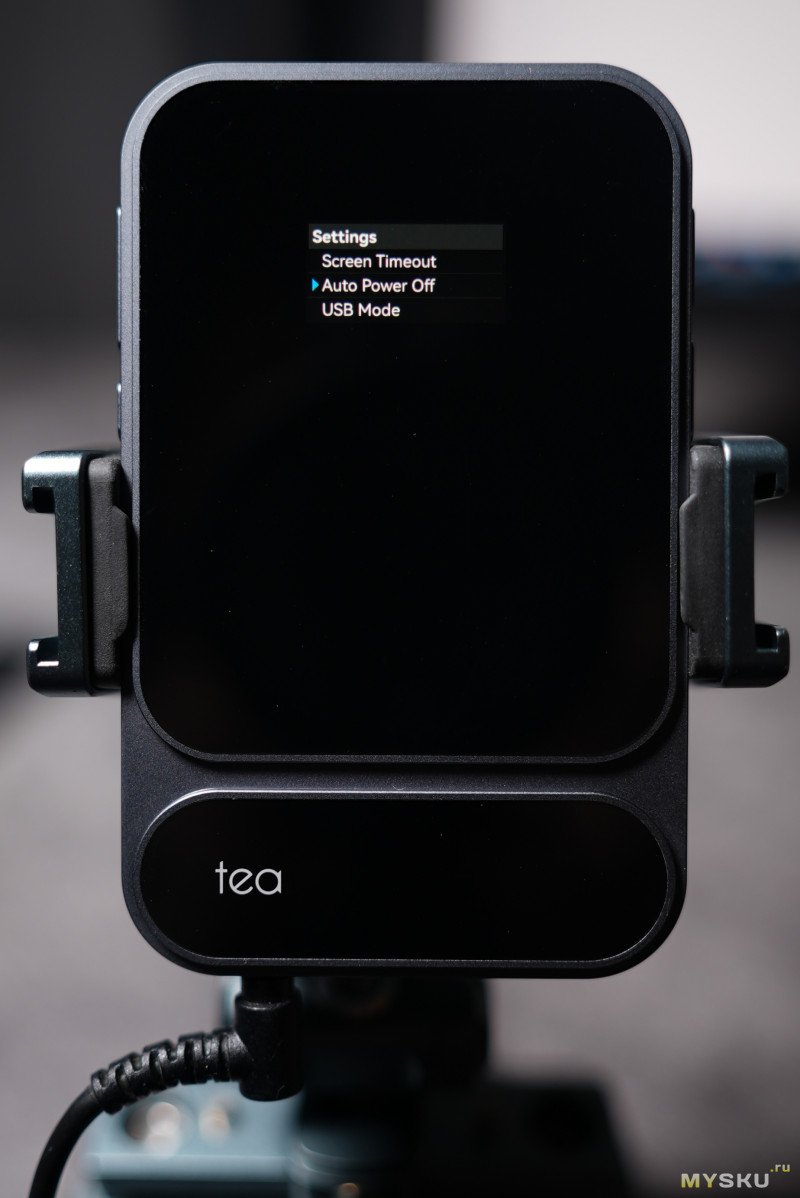

При нажатии на мелкую клавишу слева попадаем в меню:

— EQ (эквалайзер)
— Gain (регулятор входной чувствительности)
— Фильтры
— Яркость дисплея
— Зарядка от девайса
— Разъединение сопряжения
— Таймаут активности дисплея
— Автовыключение при неактивности
— Режим USB (UAC1.0, UAC2.0)
— Сигнал соединения
— Стандарт наушников
— Сброс настроек
— Об устройстве

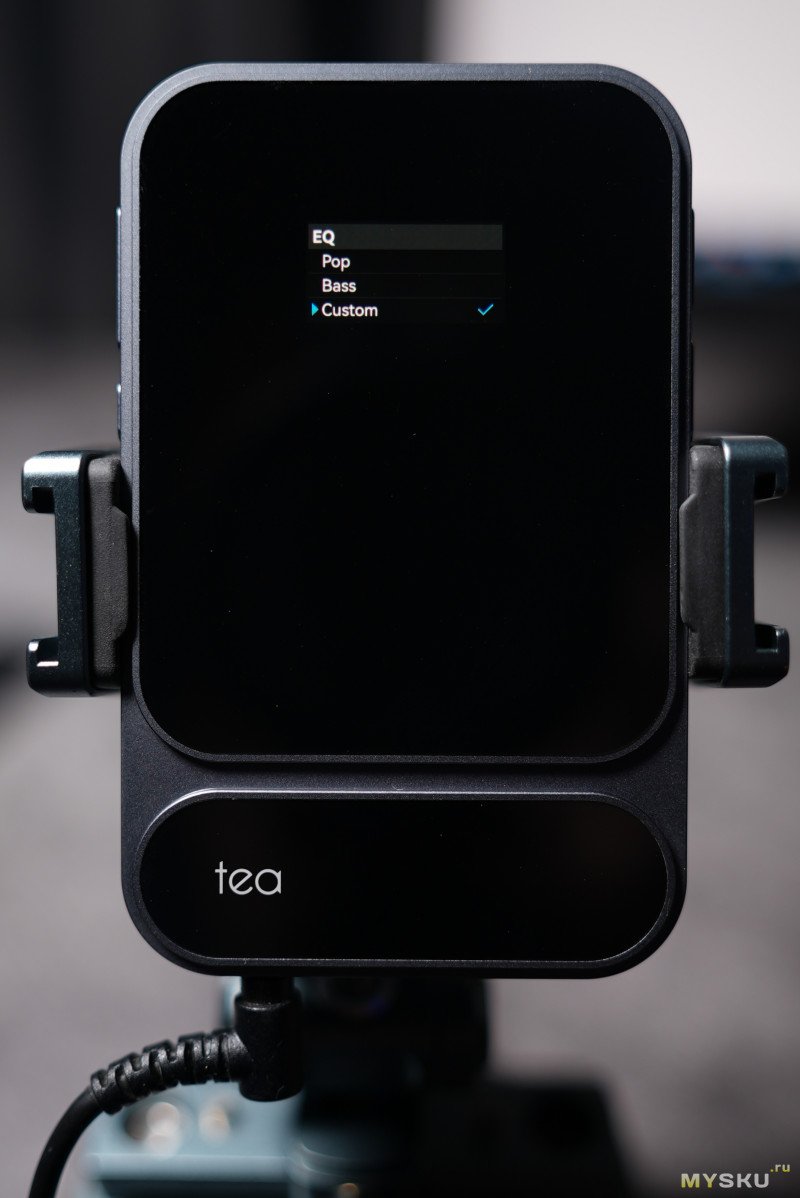

В эквалайзере имеется 8 предустановленных пресетов + кастомный пользовательский режим, где есть регулировка по частотам, но сие доступно только через мобильное приложение.


Gain имеет два режима — высокий и низкий.

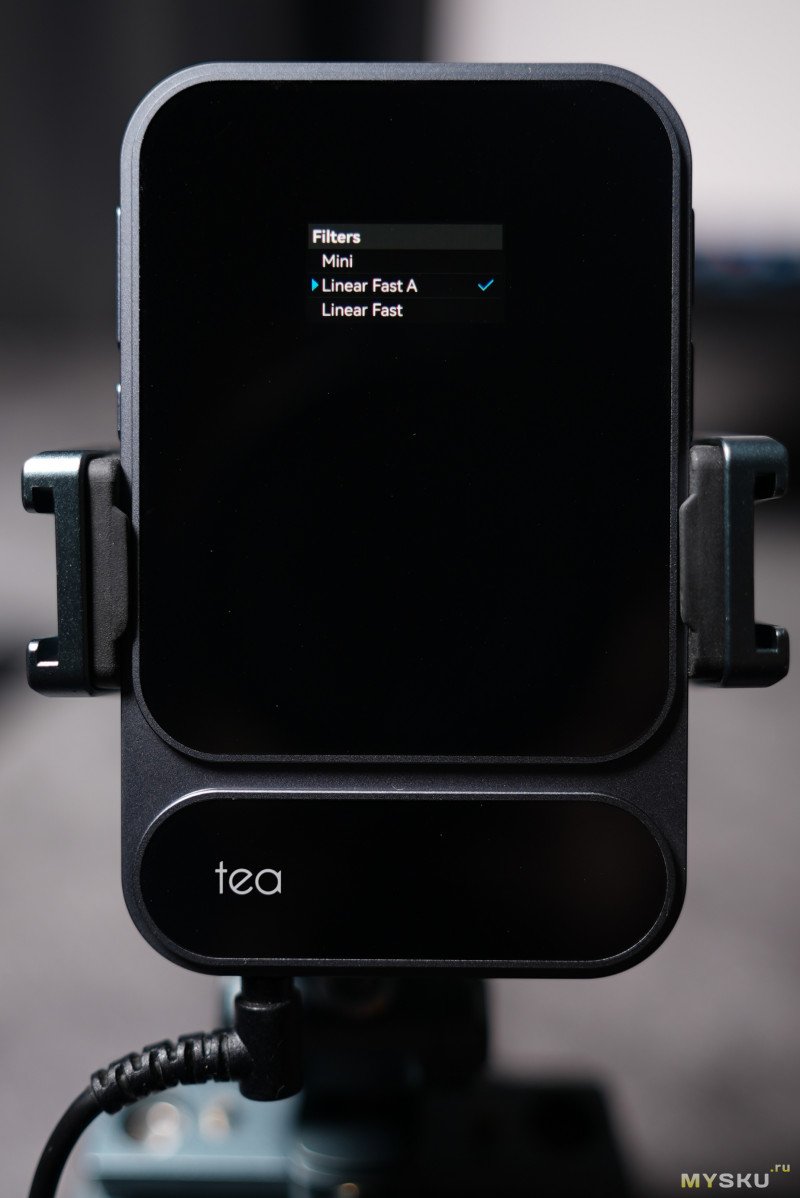

Цифровые фильтры аудиосигнала, 8 штук на выбор.


Яркость подсветки дисплея, в данном случае выставлено на максимум.

Выбор, заряжаться от смартфона или нет.

Выбор, отвязать устройство.

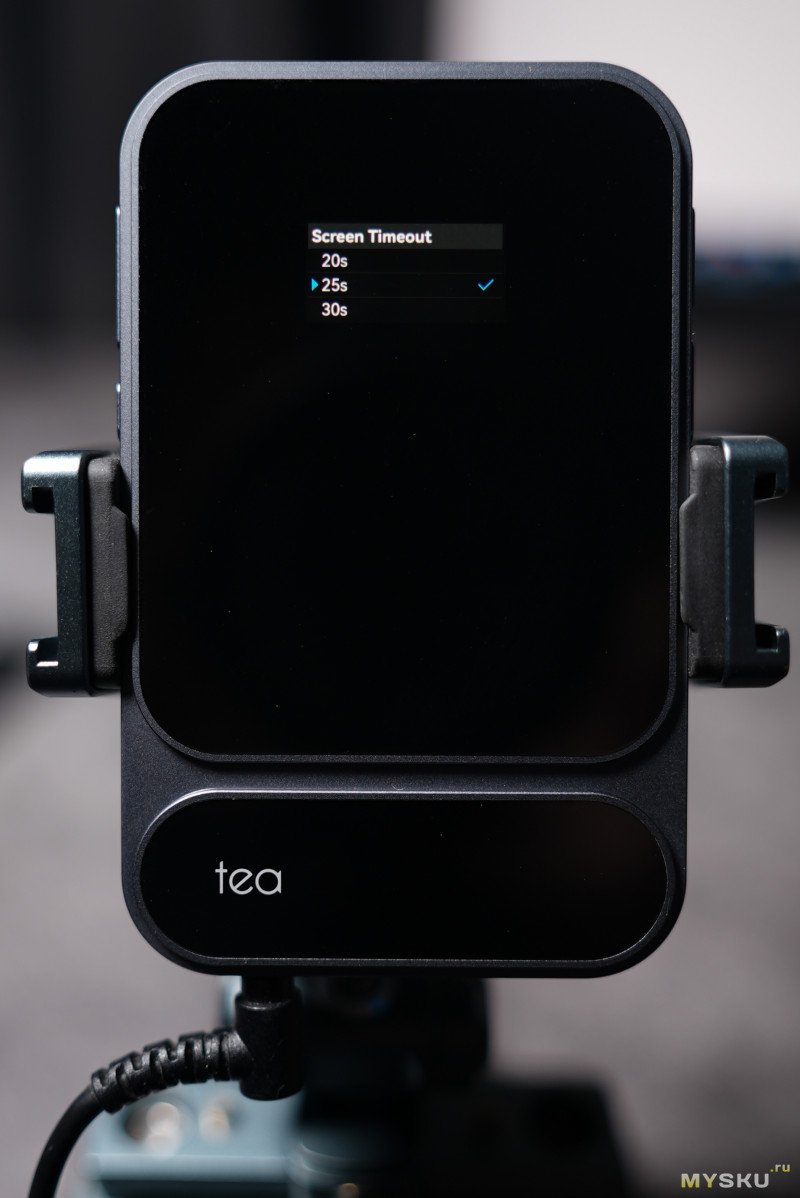

Таймаут подсветки дисплея, до 30с либо выключить.


Автовыключение, до 30 мин, либо выключить.


Режимы USB-подключения (UAC1.0 или UAC2.0)

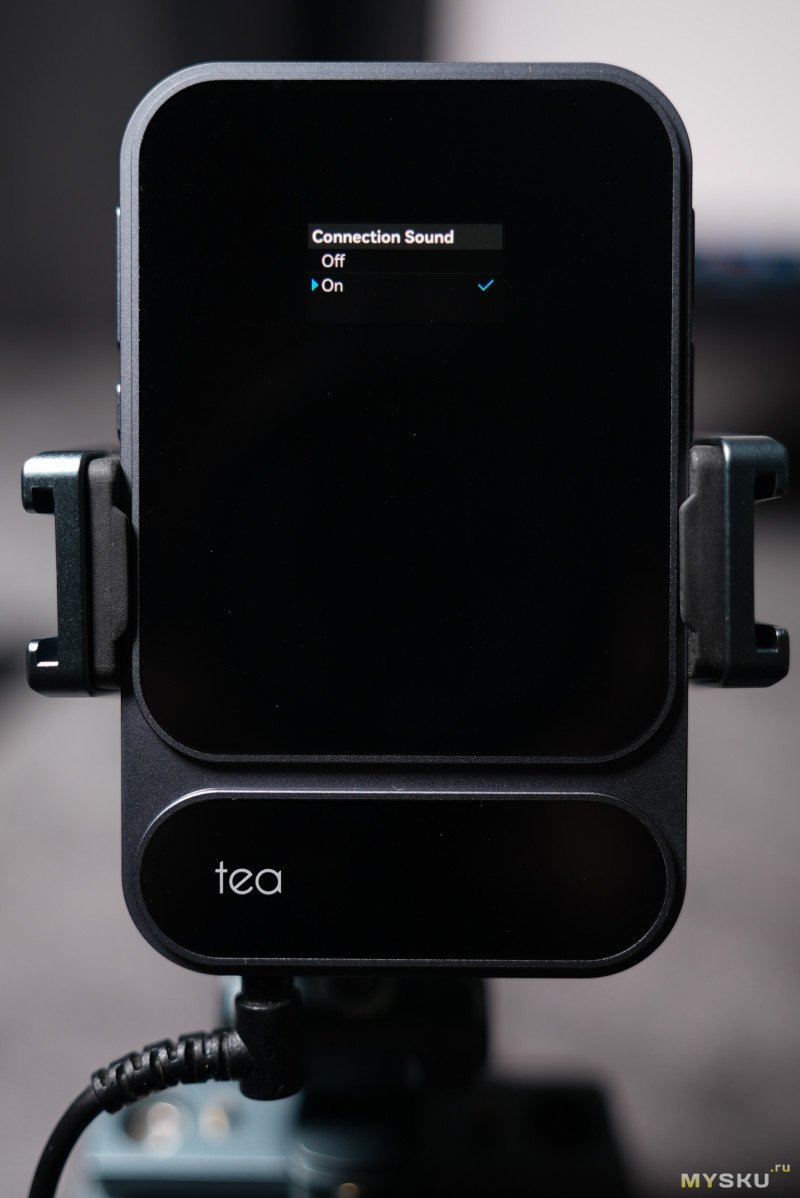

Сигнал при соединении

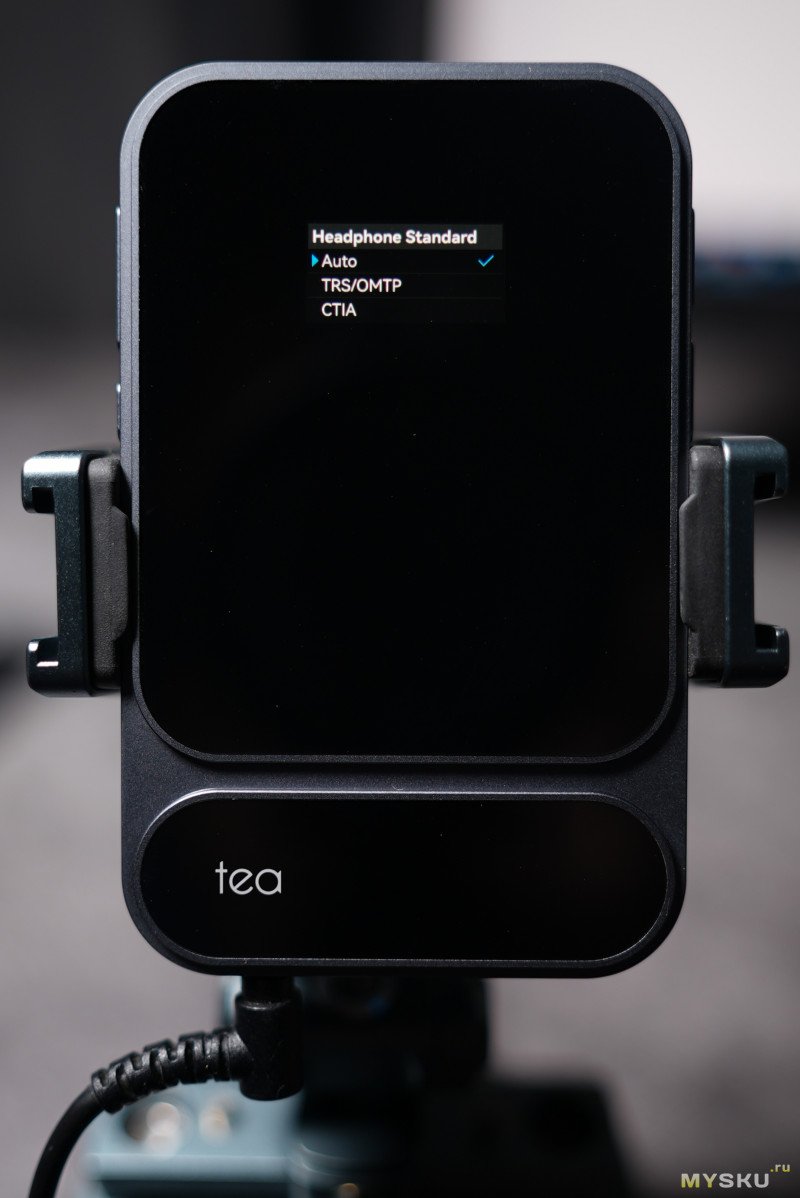

Стандарт штекера наушников (TRS/OMTP, CTIA или автоматически)

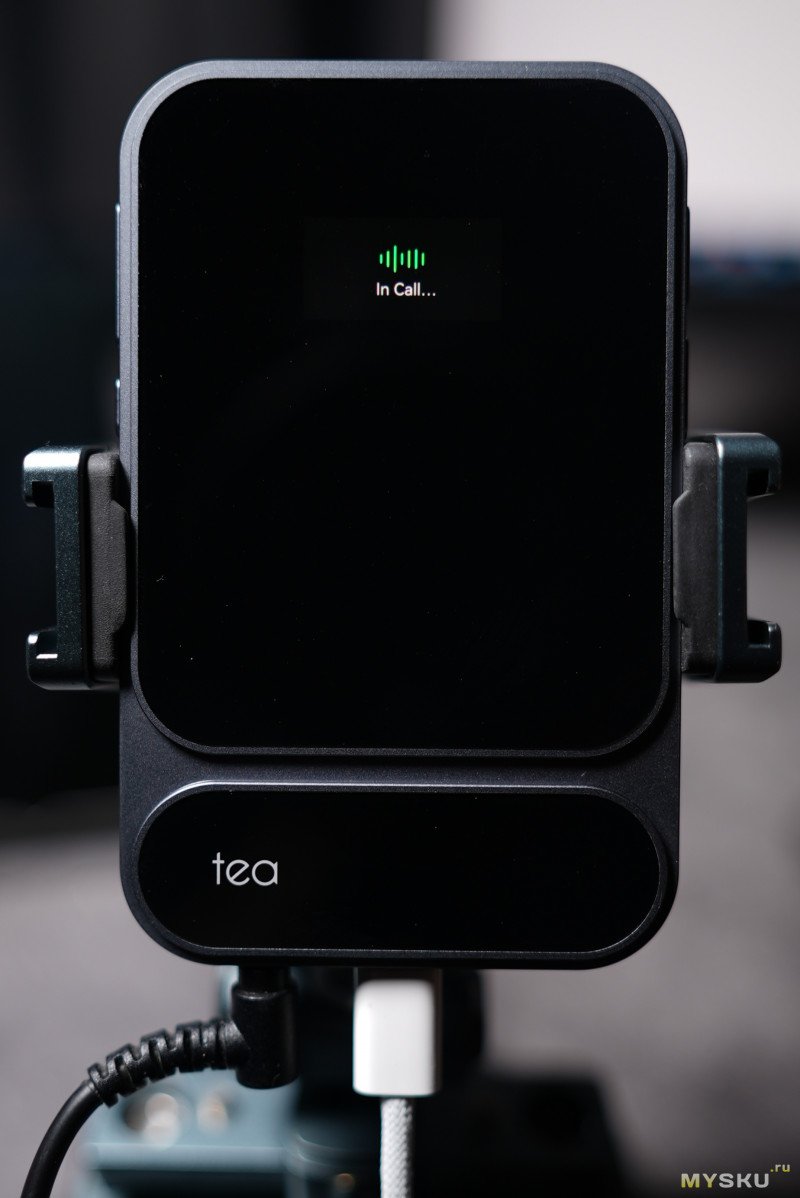

Во время вызвонов на экране устройства будет высвечен характерный значок. Принимать звонки можно.

Мобильное приложение

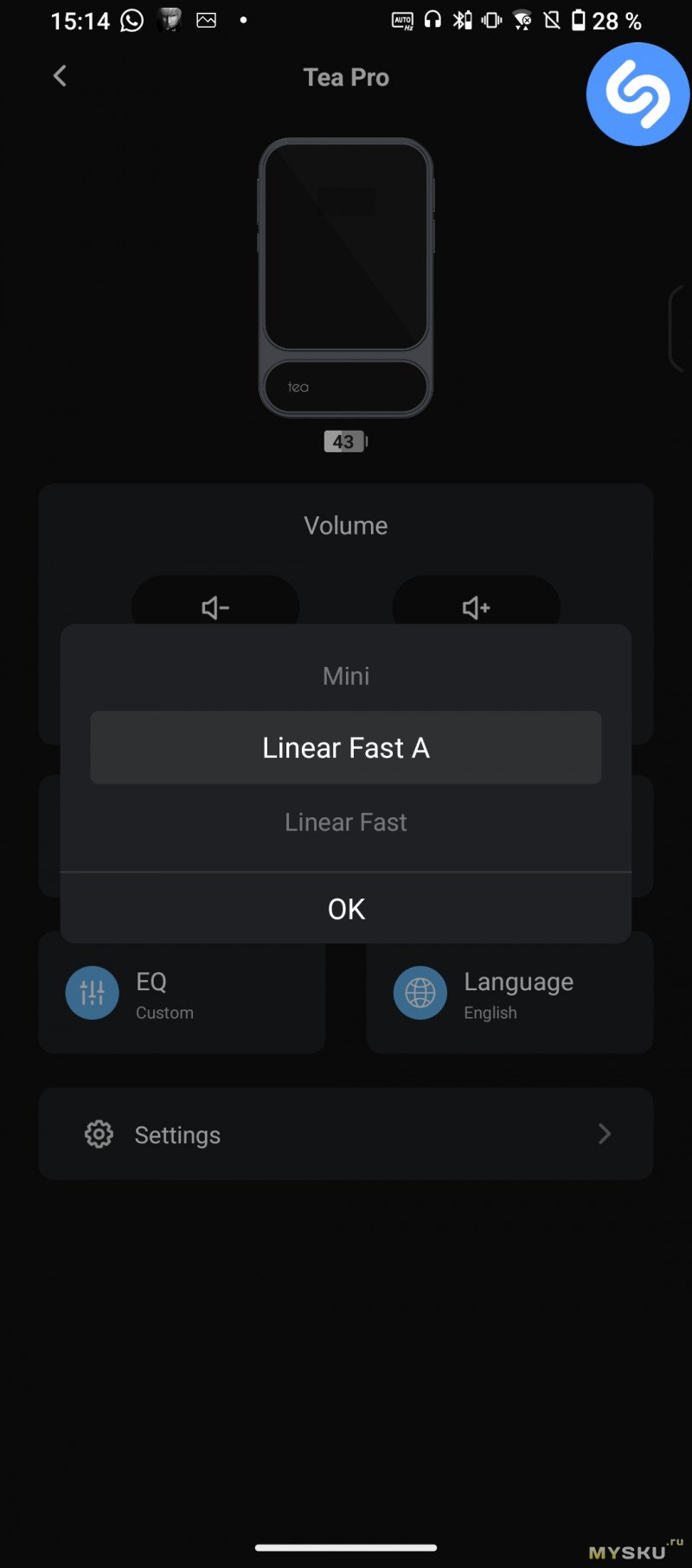

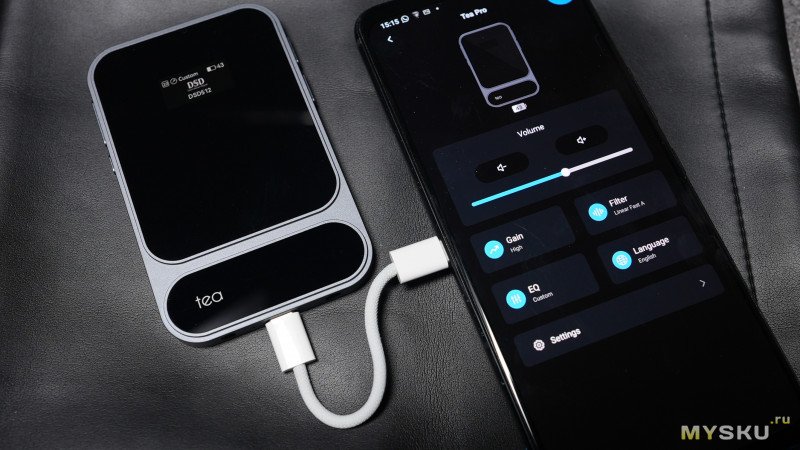

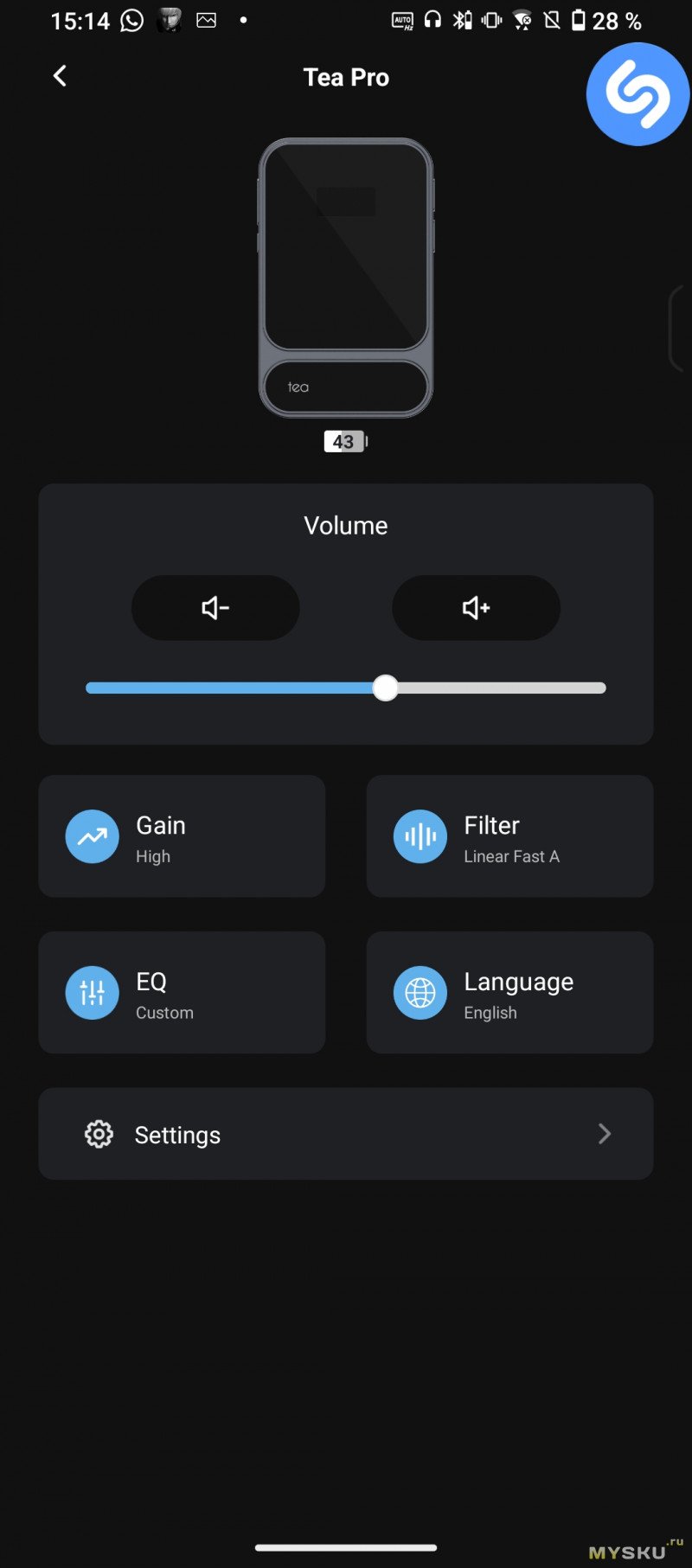

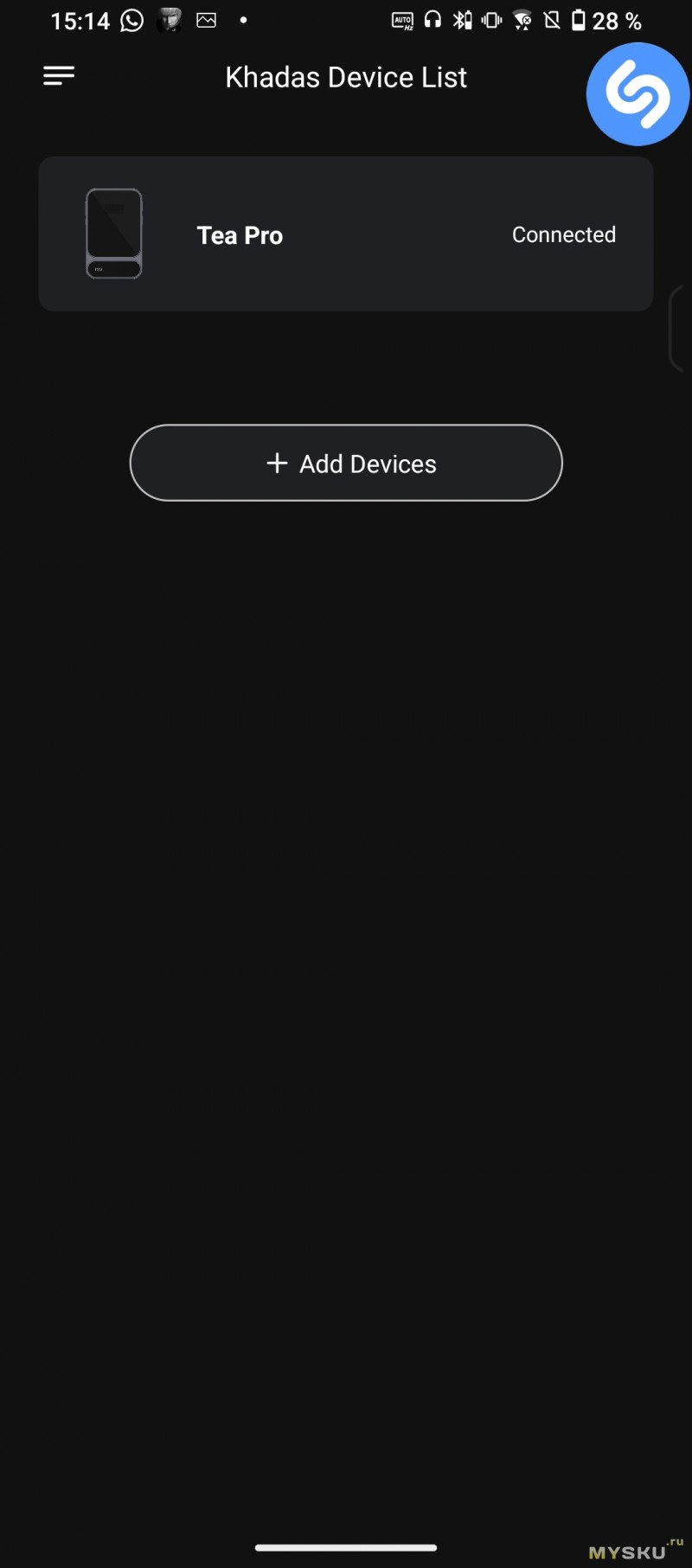

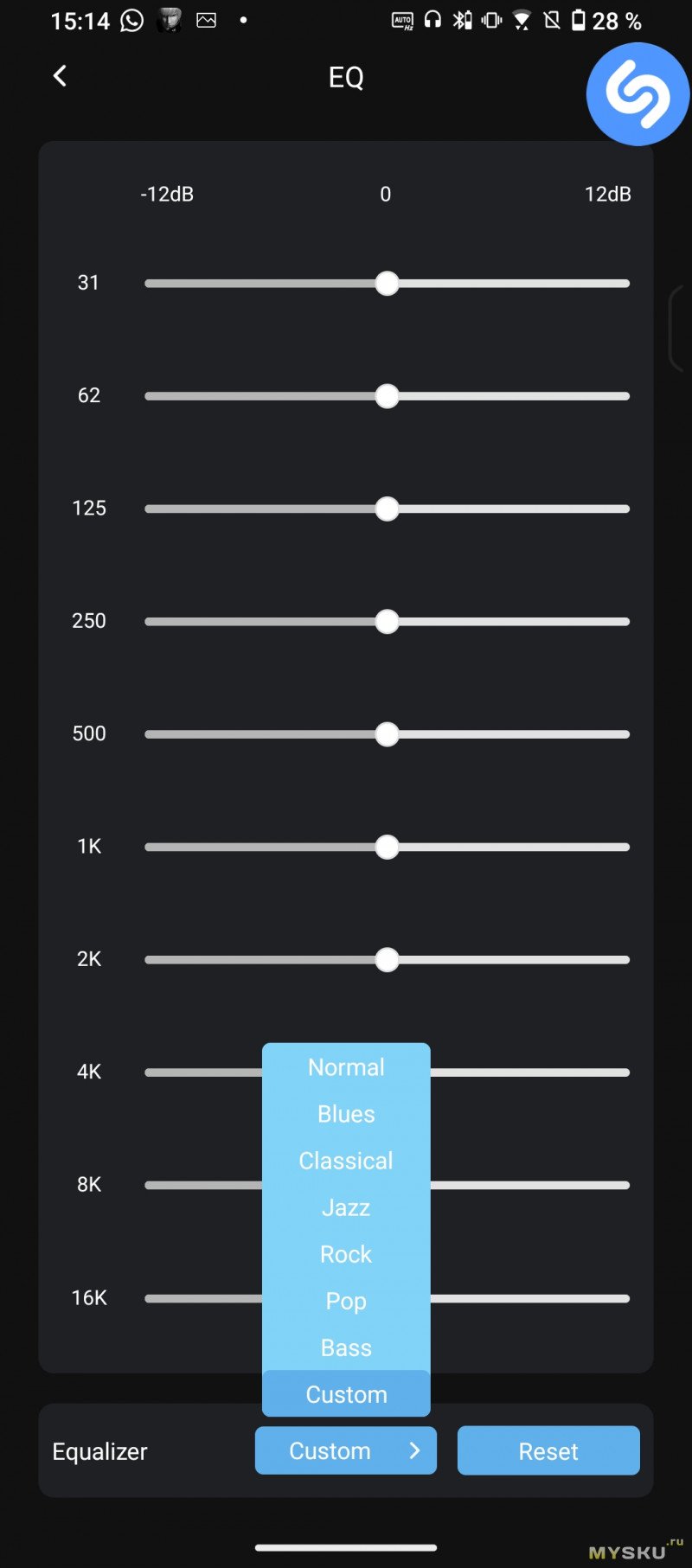

Приложение называется Khadas Audio и свободно скачивается из PlayMarket и AppStore. Настроек немного — режимы Gain, фильтра, ручная настройка эквалайзера по частотам (31Гц — 16 кГц), громкость, обновление прошивки, отображение уровня заряда.

Подключение к Windows

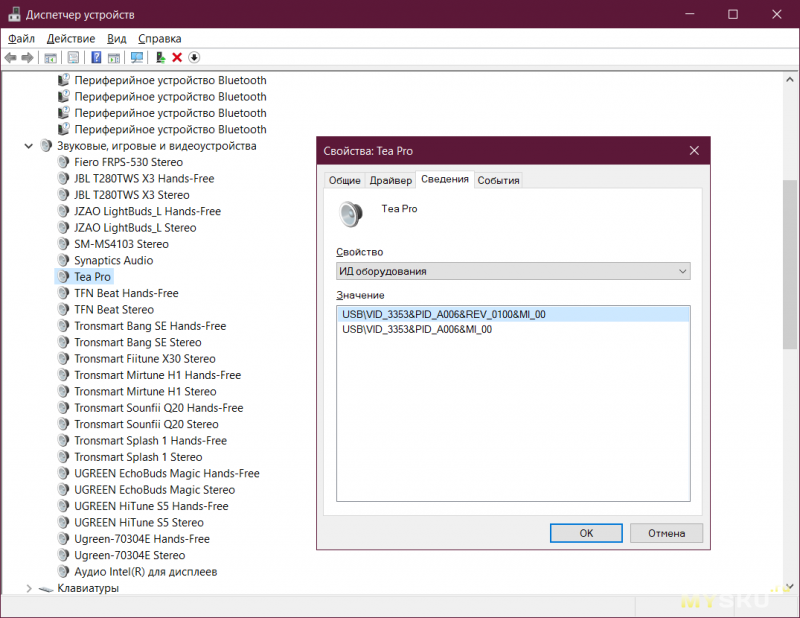

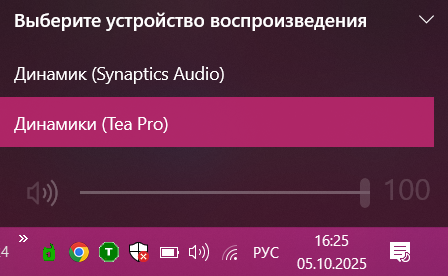

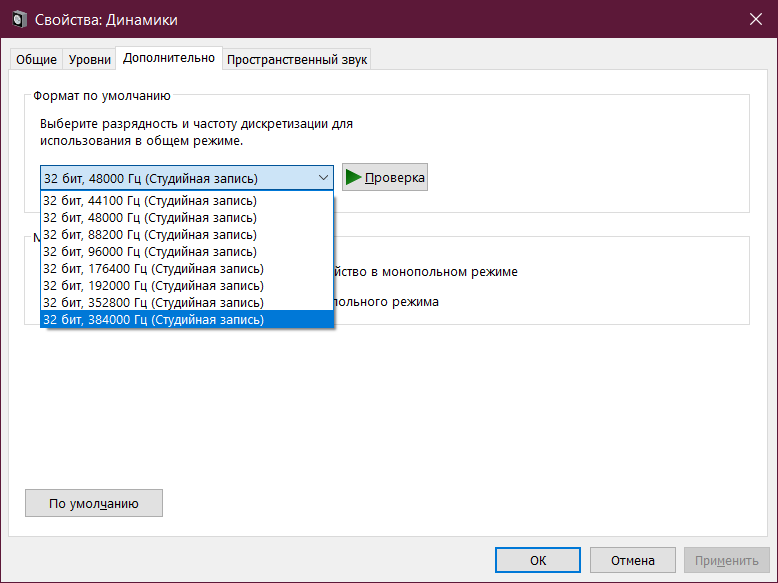

В системе Windows 10 устройство определилось сразу, как внешняя аудиокарта. Драйвера не потребовались.

ID оборудования

Наушники

Прибор тестировался с проводными флагманскими наушниками Panasonic HD10. Аудио детализация отличная, звук кристально чист, все инструменты чётко различимы, а шум визуально не ощущается. Но обнаружился и обратный момент — если прослушивать сэмплы с посредственным битрейтом, то цифровые огрехи сжатия будут заметны, поэтому прослушивать рекомендуется хорошие записи.

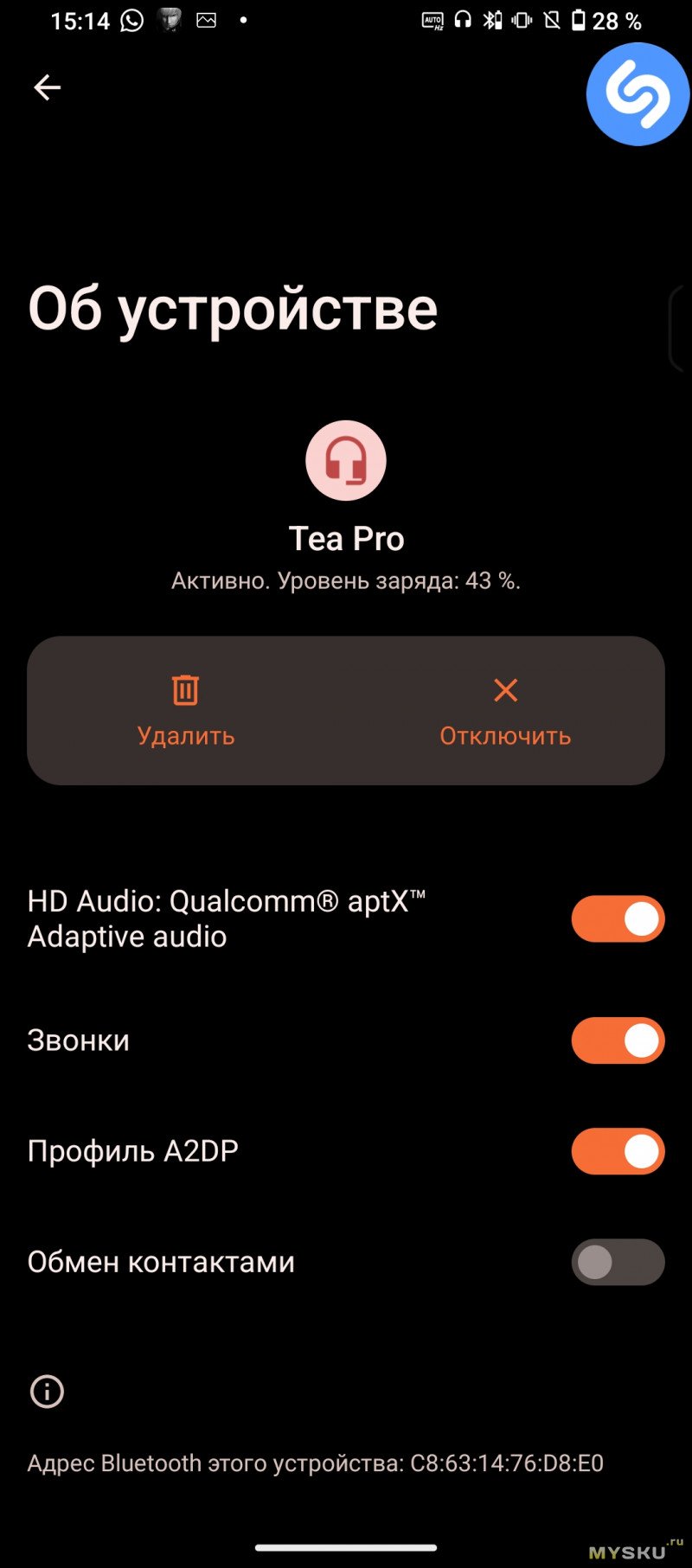

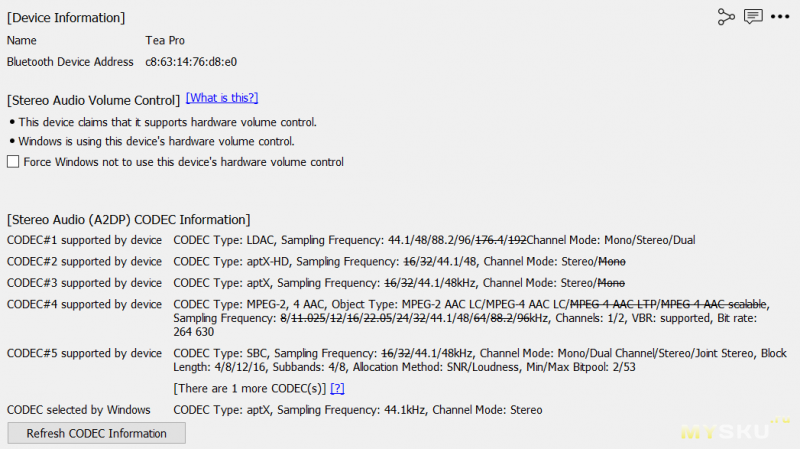

Лог сканирования Bluetooth-аудиокодеков

Набор аудиокодеков богат и поддерживает в том числе AptX HD и LDAC.
ОС Windows по умолчанию выбирает AptX, что тоже неплохо.

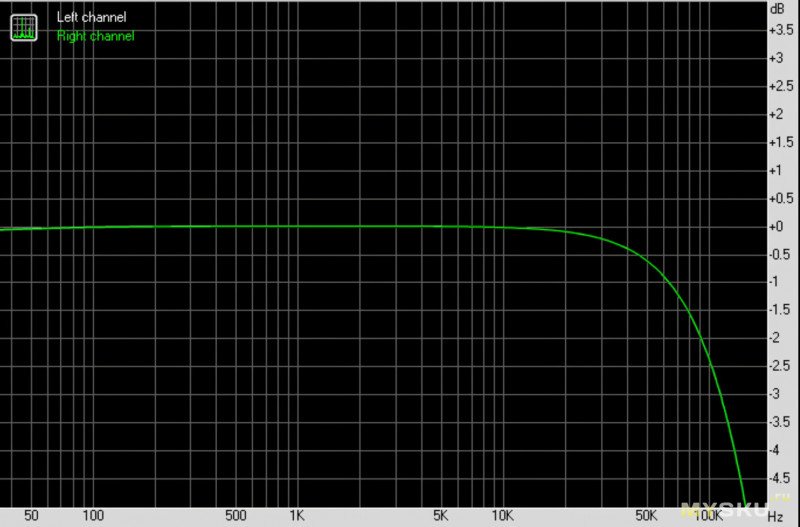

АЧХ

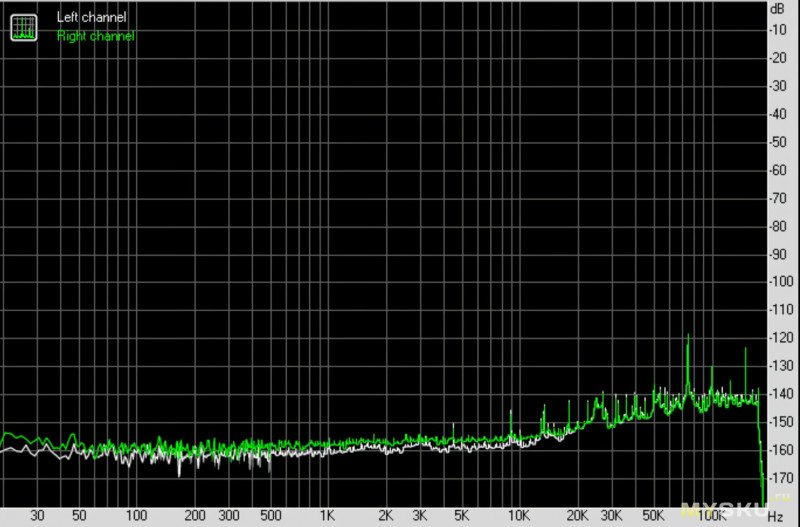

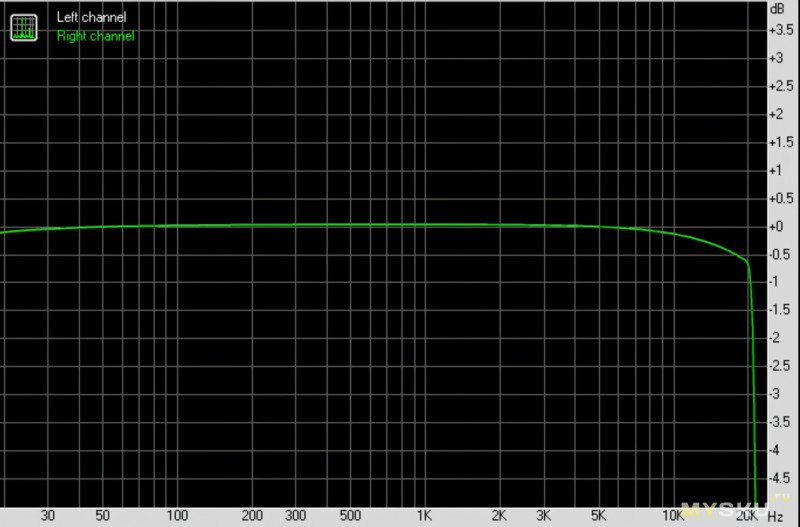

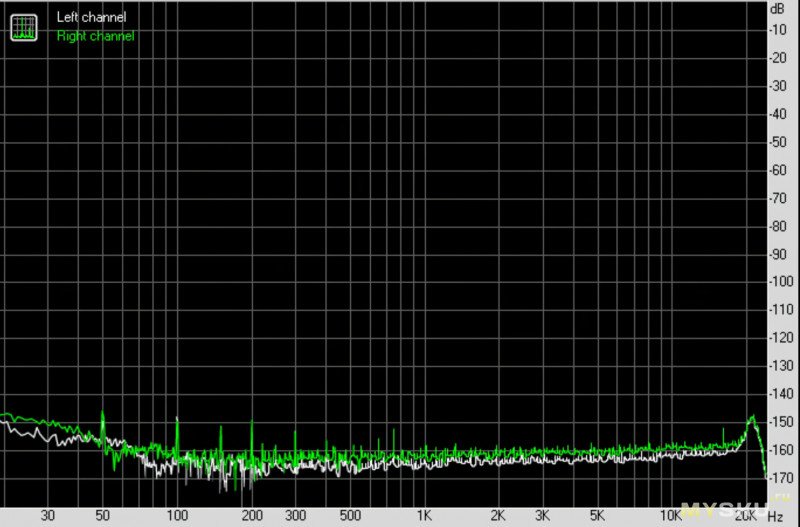

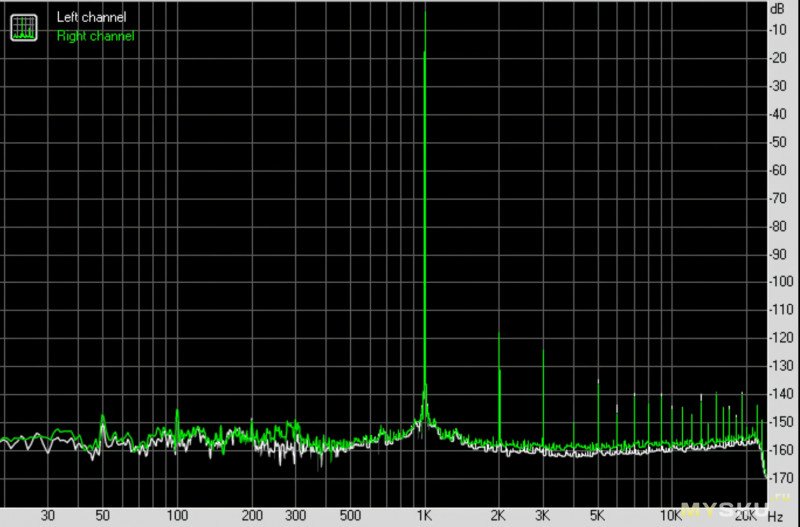

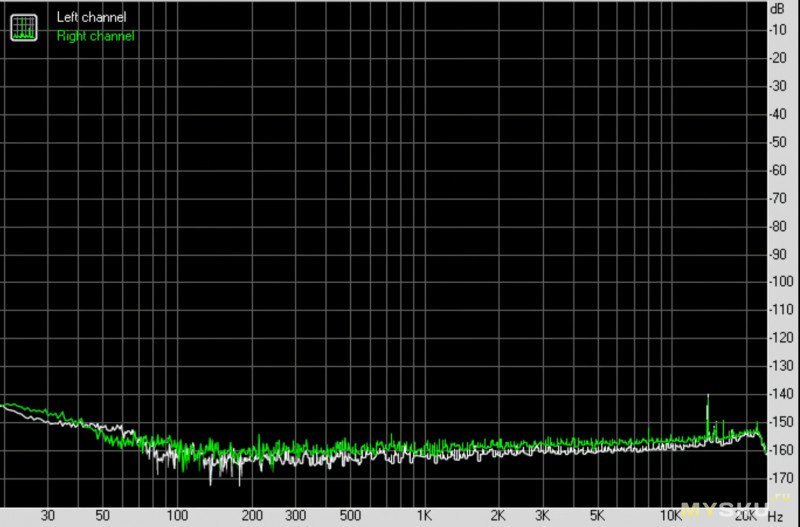

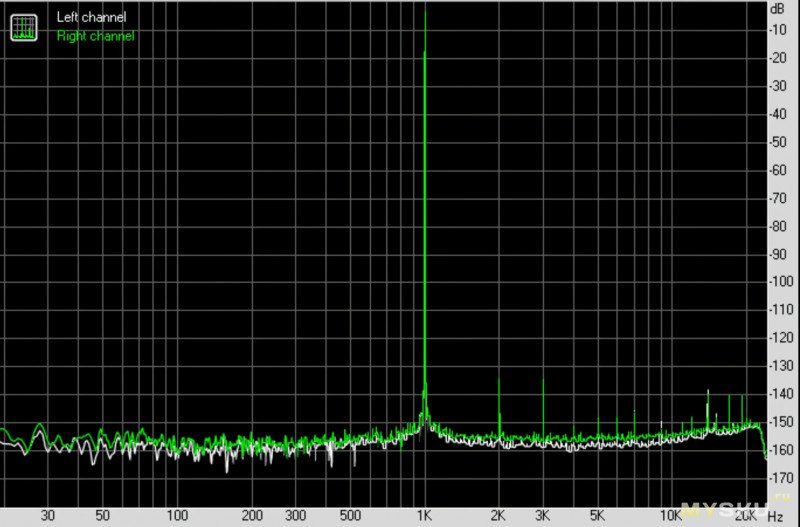

Ниже графики слева-направо «АЧХ -> гармонические искажения -> Шум», взятые отсюда (спасибо тебе, добрый человек)

Балансный выход, 48кГц

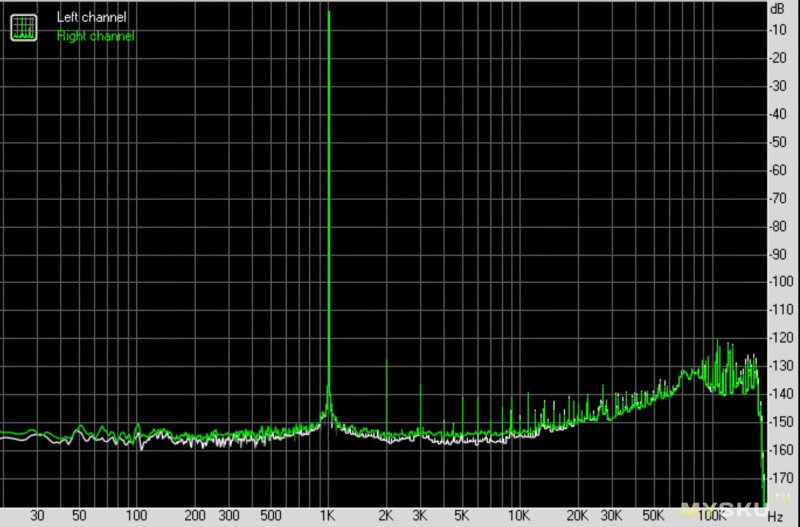

Балансный выход, 384кГц


Выход 3.5мм, 48кГц с подключенными наушниками

Итоги

Данный ЦАП пожалуй удовлетворит даже самого изысканного аудиофила и подойдёт тем меломанам, кому требуется ультимативно хорошее звучание в компактном тонком корпусе. Под хорошим звуком в том числе имеется ввиду высокая детализация. Звук можно выводить как с телефонов (iOS, Android), так и с компьютера, используя девайс фактически как настольный USB-ЦАП. К минусам можно отнести очень маркую лицевую панель, весомую стоимость и явно выраженную визуальную симпатию производителя к яблочным смартфонам, на заднюю стенку которых своей Magsafe-липучестью этот ЦАП так и просится.

— раскачает любые наушники до 32Ом
— поддерживает передачу LDAC по Bluetooth
— хорошая АЧХ
— низкий уровень шума
— автономность (8-11ч в зависимости от громкости)
