Усилитель Ampapa D1 на базе микросхемы TPA3255 Замеры и прослушивание
Обзор усилителя Ampapa D1 от фирмы Douk Audio на базе специализированной микросхемы TPA3255. Куплено за свои (хотя не мной). Поэтому всё честно.
После тестирования и прослушивания мне захотелось себе такой. )))
1. Характеристики, описание
Распаковку я наверно пропущу.
Характеристики:
Бренд: Ampapa
Модель: D1
Аудио входы: RCA/TRS/Bluetooth 5.2
Аудио выход: Банановые розетки для динамиков / Pre-Out
Макс. выходная мощность: 300W*2 (4Ω)
THD+N: 0,002%
Диапазон частот: 20Hz-20KHz (±0.4dB)
Диапазон частот ВЧ фильтра: 30Hz-200Hz
Чип Bluetooth: QCC304X
Поддерживаемые кодеки Bluetooth: SBC/AAC/aptX/aptX-HD
Чувствительность входа: RCA 2V, TRS 4V
Соответствующее импеданс динамика: 4-8Ω
Диапазон регулировки ВЧ, НЧ: ±10dB
Напряжение питания: DC 24-48V/≥4A (5.5*2.5mm)
Размеры (Ш * Д * В): 155 * 124 * 42mm
Чистый вес: 742g
Ampapa D1 от Douk Audio Collaboration построен на известном чипе TPA3255.
Операционные усилители установлены в разъёмах DIP8, что позволяет выполнить тонкий тюннинг «под себя».
В коробке получаем:
— усилитель D1
— DC 48V 5A адаптер питания
— пульт ДУ
— антенна Bluetooth
— салфетка
— сертификат
— гарантия
— инструкция
— кабель джек ф3,5-3,5 для 12В управления (триггера)

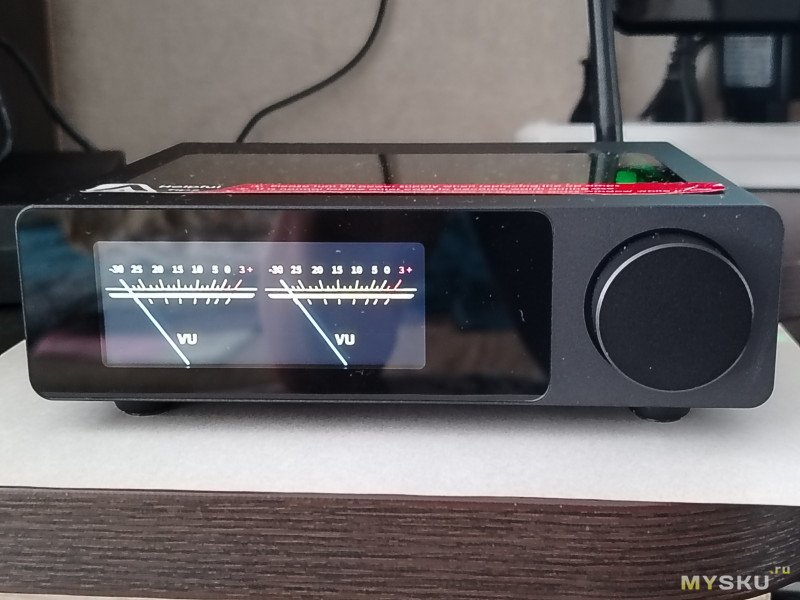

Первое включение:
Внешний вид UV-индикаторов выбирается через меню.
Реально очень красиво. Ничем не хуже настоящий механических.

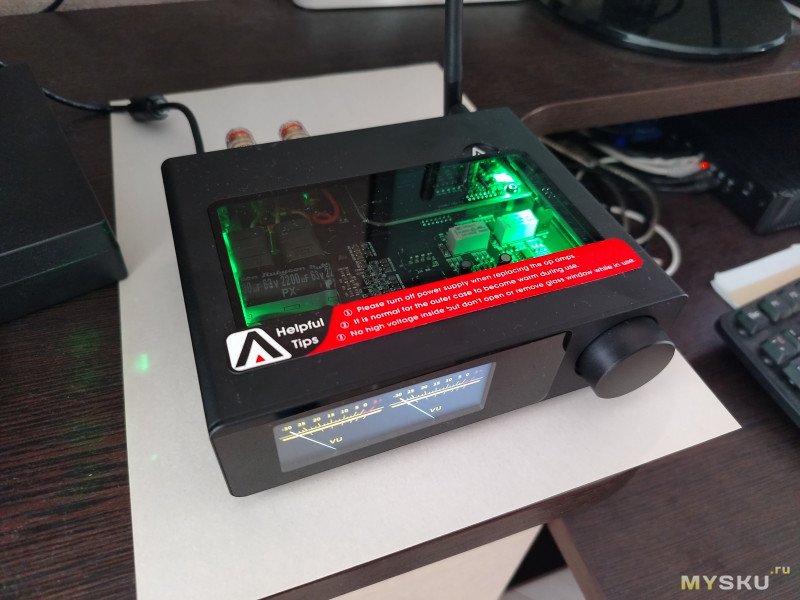

Подсветка внутри выглядит очень симпатично:
Цвет настраивается микропереключателями под прозрачной крышкой.
2. Прослушивание
Если быя был блогером я умел красиво описывать словами услышанное,
то здесь бы был хвалебный текст.

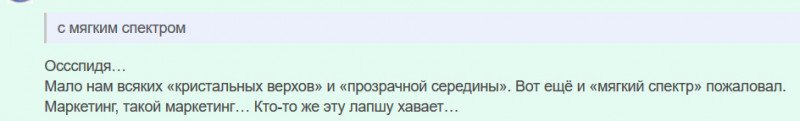

И потом в ответку сообщения типа такого:
Сетап для прослушивания:
плеер Asus -> ЦАП SMSL 1955+ (мод.) -> Ampapa D1 (подключение по кабелю) -> JBL E60
Если коротко, звук супер! Отличия от JLH1969M на уровне ощущений.
Регулировки НЧ/ВЧ проверил, но далее не использовал.
Блюпуп работает.
После прослушивания стало любопытно увидеть характеристики, которые так понравились на слух.
3. Замеры

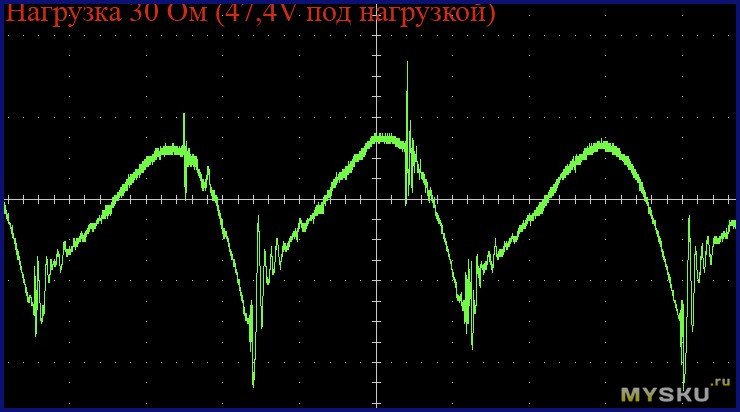

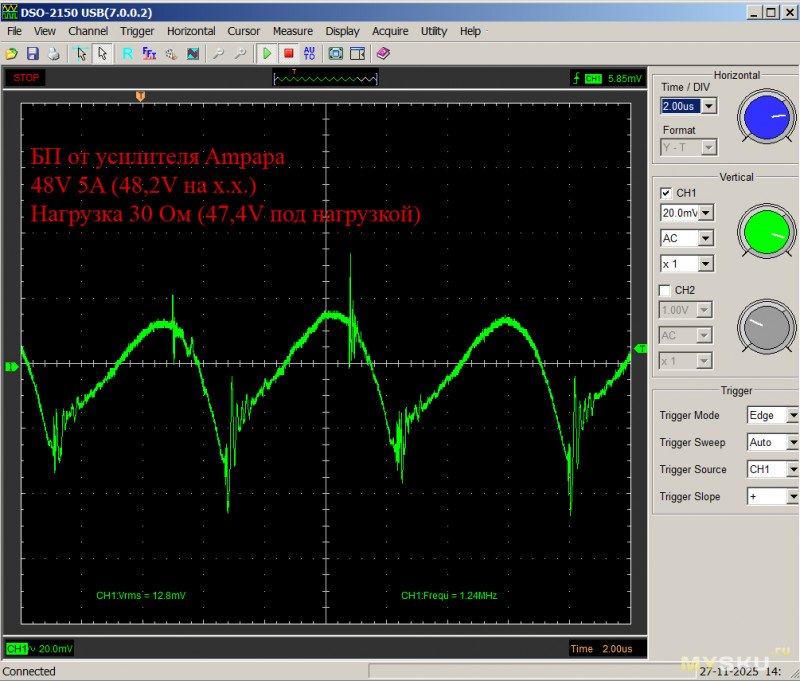

Блок питание с нагрузкой 30 Ом:
Полный размах пульсаций уложился в 100 мВ. Имхо, очень хорошо.
Мощности БП для двух каналов недостаточно: 48*5 = 240 (Вт)
В то время только один канал потребляет 215 Вт:
Блок питания желательно заменить на 48В 10А, тогда получим честные 2*200Вт на 4 Ом.

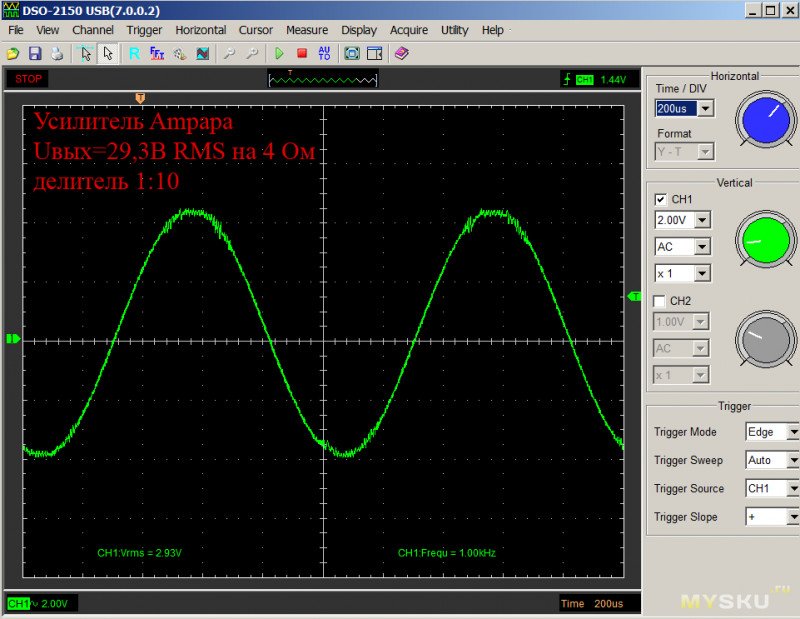

Клиппинг получить не удалось, т.к. использовался ЦАП, у которого менее 2В RMS по выходу.
Но громкости хватило всем, даже соседям. ))
Операционные усилители NE5532 установлены в «кроватках», доступ к ним под прозрачной крышкой на верхней панели усилителя.

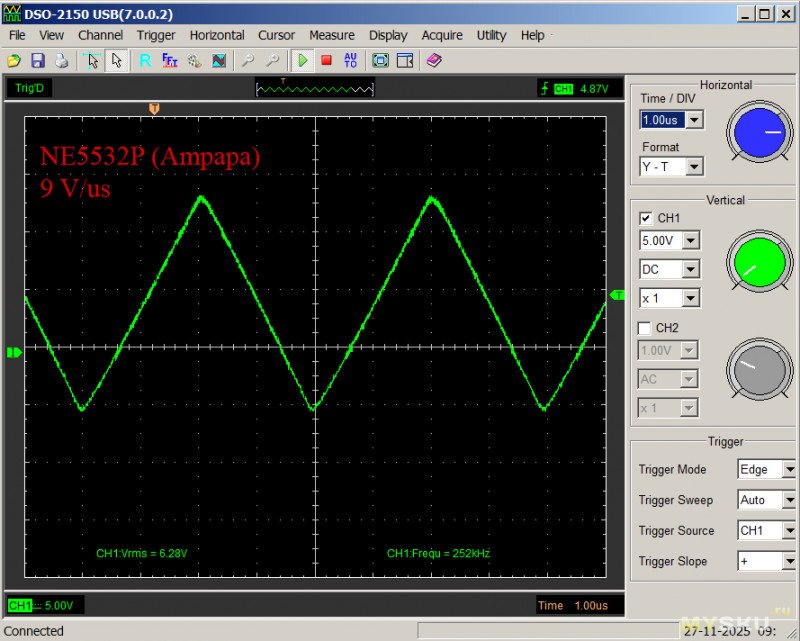

Проверка операционников по скорости нарастания:

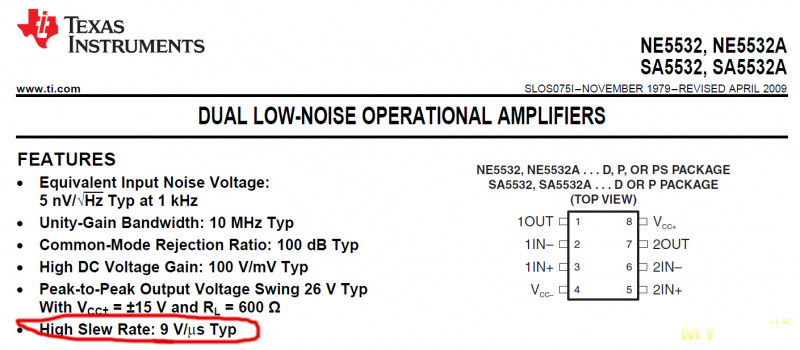

9 В/мкс, что точно соответствует даташиту:
Так что торопиться менять операционники на какие-то другие не надо, ибо можно тупо поставить подделку.

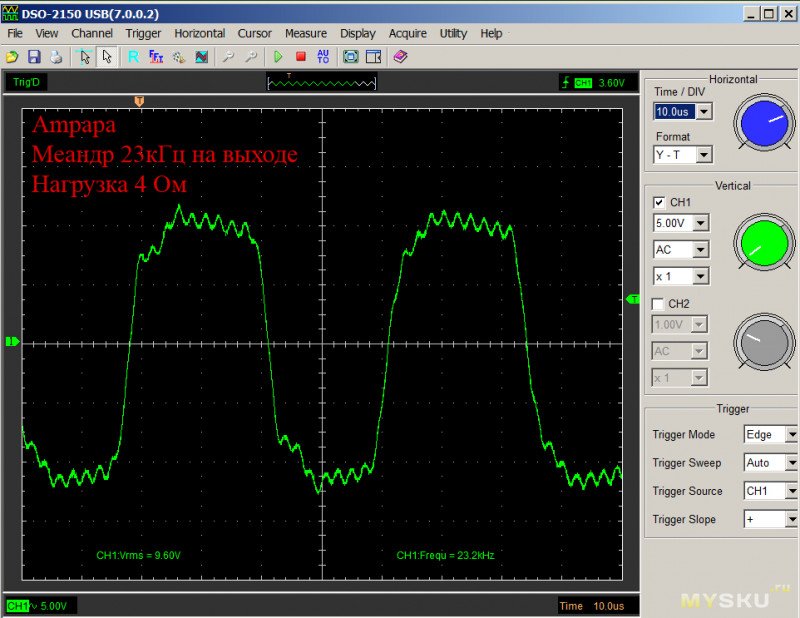

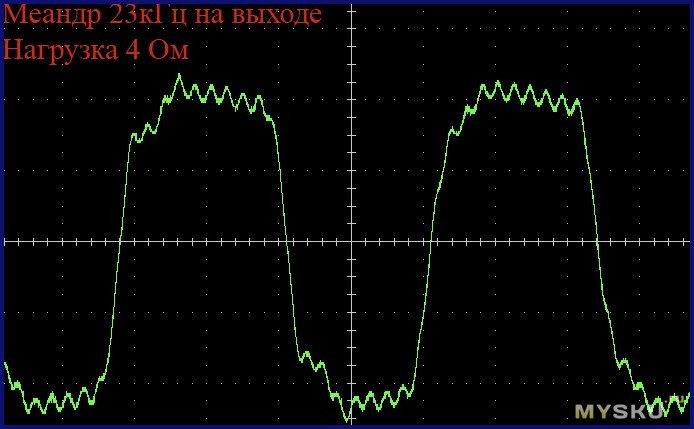

Проверка скорости нарастания усилителя:

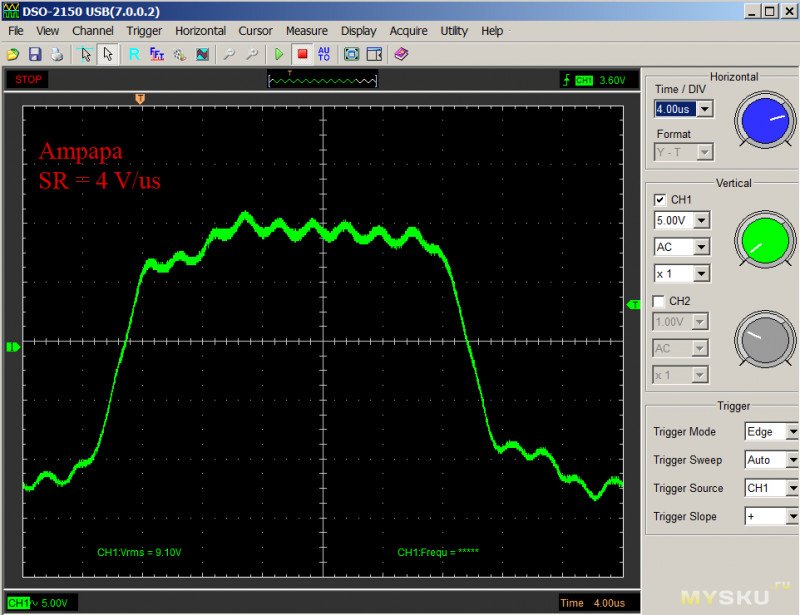

Если немного растянуть, то
Скромные 4 В/мкс. Немного, за то честно.

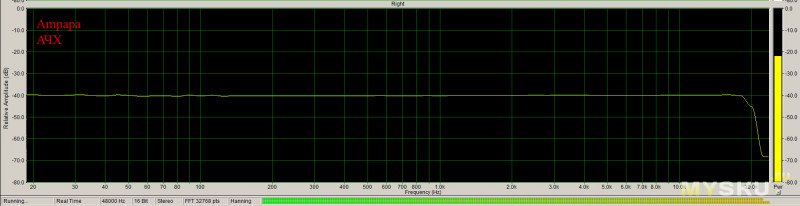

АЧХ плоская, как стол (регулировки НЧ/ВЧ не задействованы):

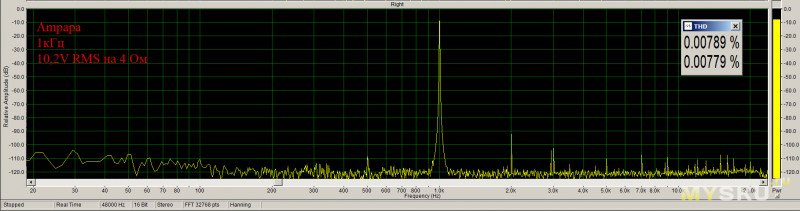

Ну и вишенка напоследок: замер THD.
Синус 1 кГц с ЦАПа SMSL по кабелю.

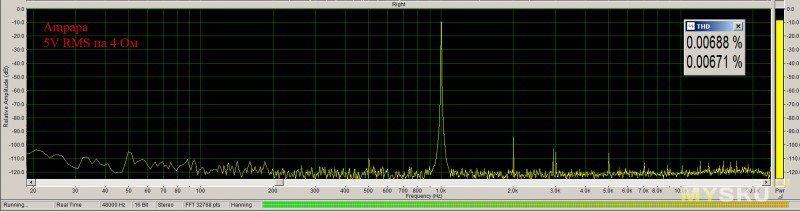

6 Вт на 4 Ом:
25 Вт на 4 Ом:
100 Вт на 4 Ом:
Значения менее 0,005% звуковая карта «не видит».
Так что результаты замеров усилителя — выше всяких похвал. Не ожидал я такого от класса Д.
4. Вместо заключения
Повторюсь: усилитель очень понравился.
В планах послушать другие операционники: в наличии есть пара OP275

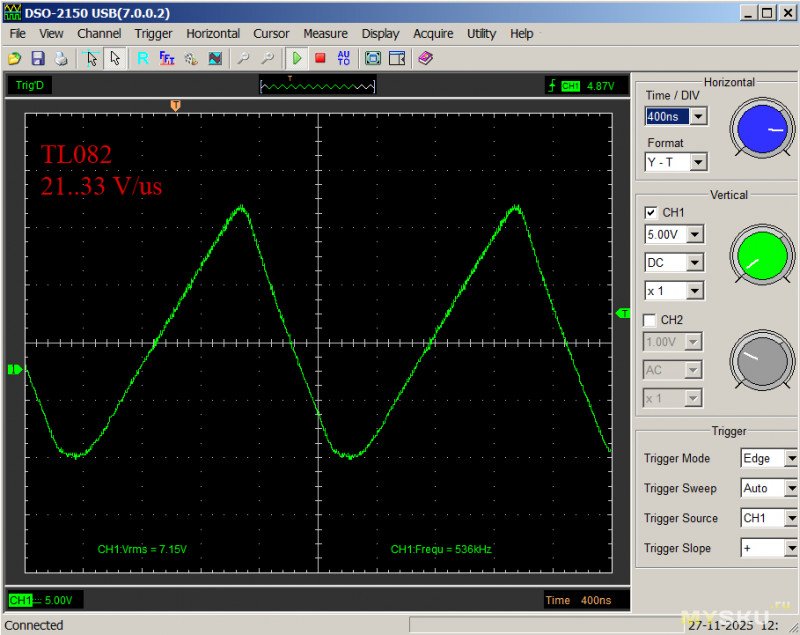

и пара TL082
По результатам экспериментов добавлю информацию в обзор.
Всем мира и благополучия!
