Осциллограф + генератор сигналов + мультиметр FNIRSI 2D15P
- Цена: 10 100 рублей
- Перейти в магазин

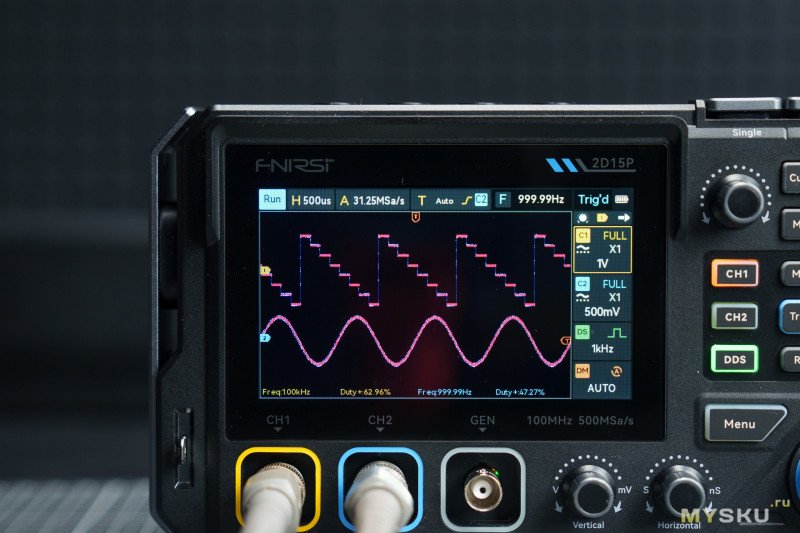

Fnirsi продолжают баловать своих фанатов новинками и выпустили новую модель осциллографа, совмещенного с генератором сигналов и мультиметром. Я его еще не держал в руках, но выглядит он как отличная замена 2C53P. Начинка стала вдвое мощнее, но меня в первую очередь привлек вынос основных элементов управления на лицевую сторону корпуса. Тачскрин никуда не делся и многие функции можно настраивать касанием пальца, но кнопки и крутилки заметно упрощают взаимодействие с подобного рода инструментом.
Характеристики
Функции: Осциллограф, мультиметр, генератор сигналов
Архитектура: FPGA + MCU + ADC
Дисплей: 4.3″ IPS
Управление: Сенсорный экран + кнопки + поворотные энкодеры
Осциллограф: 2 канала, полоса пропускания 100 МГц (1 канал), 50 МГц (2 канала)
Частота дискретизации: 500 МВыб/с
Максимальное напряжение: 800 В (с делителем 1:10)
Временной диапазон: От 5 нс/дел до 50 с/дел
Диапазон напряжений: От 10 мВ/дел до 10 В/дел
Скорость захвата сигналов: До 120000 кадров в секунду
Математические операции: 6 типов
Генератор сигналов: 10 МГц, 3 В, 9 форм сигнала
Мультиметр: 19999 отсчетов, True RMS
Измеряемые величины: Постоянное/переменное напряжение и ток, сопротивление, емкость, проверка диодов, прозвонка
Обновление прошивки: Поддерживается
Аккумулятор: Встроенный, 3.7 В, 5000 мАч
Зарядка: 12 В / 1 А (USB Type-C)
Масса: 0.6 кг
Размеры: 19.6 x 12.7 x 5.6 см

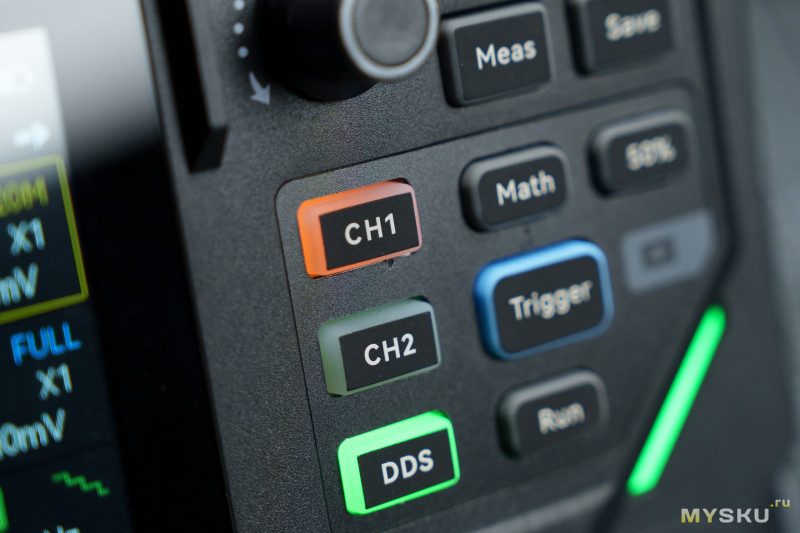

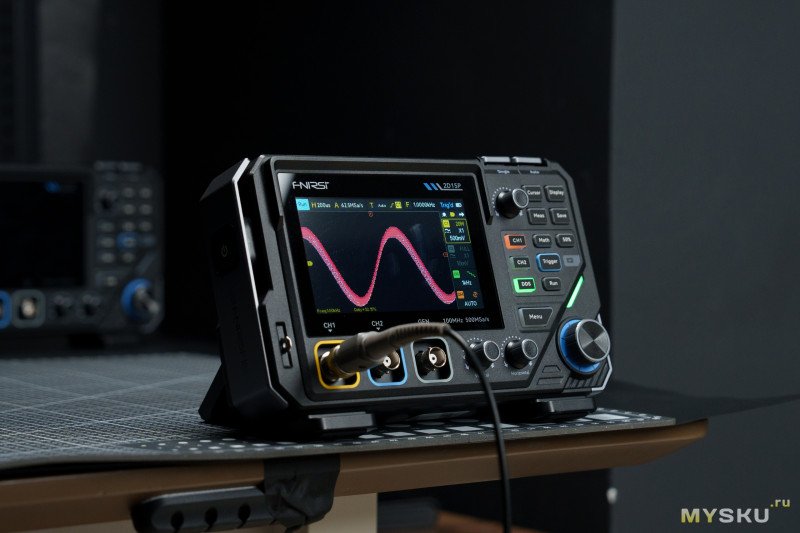

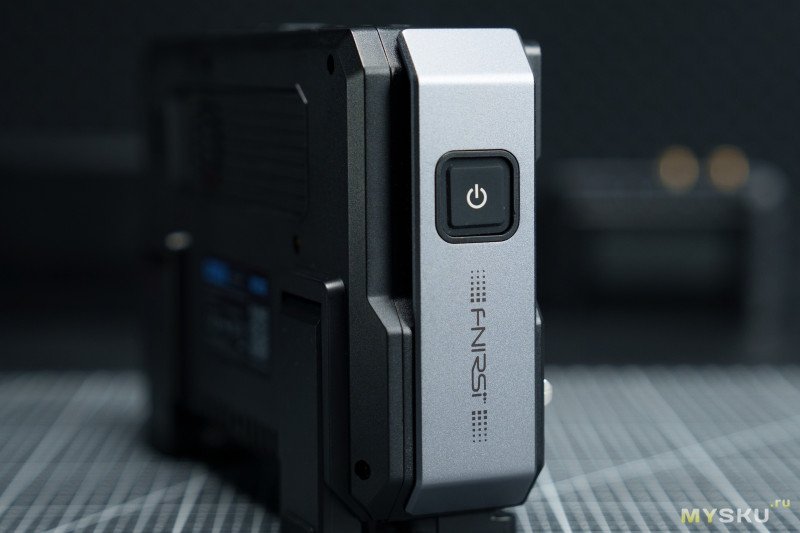

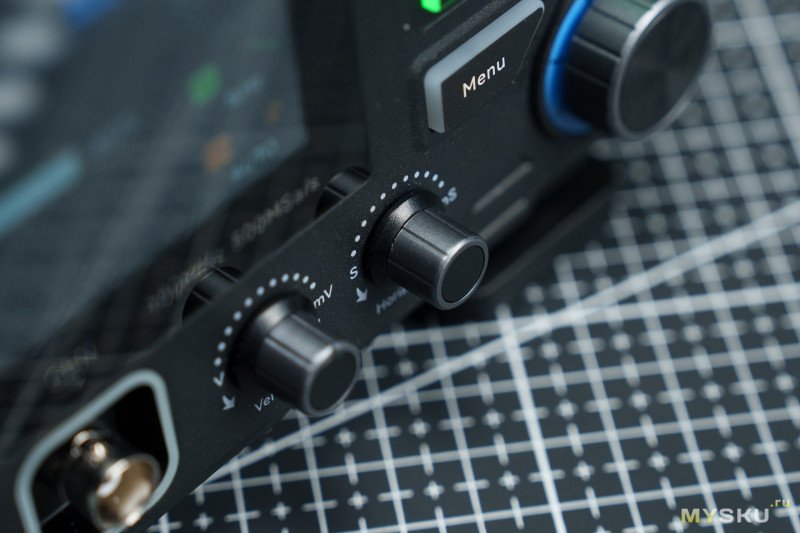

Дизайн корпуса серьезно переработан, внешне он стал похож на «взрослые» модели. Все часто используемые настройки под рукой, добавлено активное охлаждение, а помимо выдвигающихся ножек имеются вставки для фиксации на подвижной стойке. Питается 2D15P от аккумулятора ёмкостью 5000мАч. Я не нашел данных об автономности, но 2C53P заряжал не часто, не думаю, что тут разница будет большая.
Два канала делят полосу по 50МГц, при использовании одного доступна ширина 100МГц, Максимальный порог напряжения 800В (с делителем 1:10).
Генератор без изменений, частота до 10МГц, амплитуда до 3В и 9 форм сигнала.

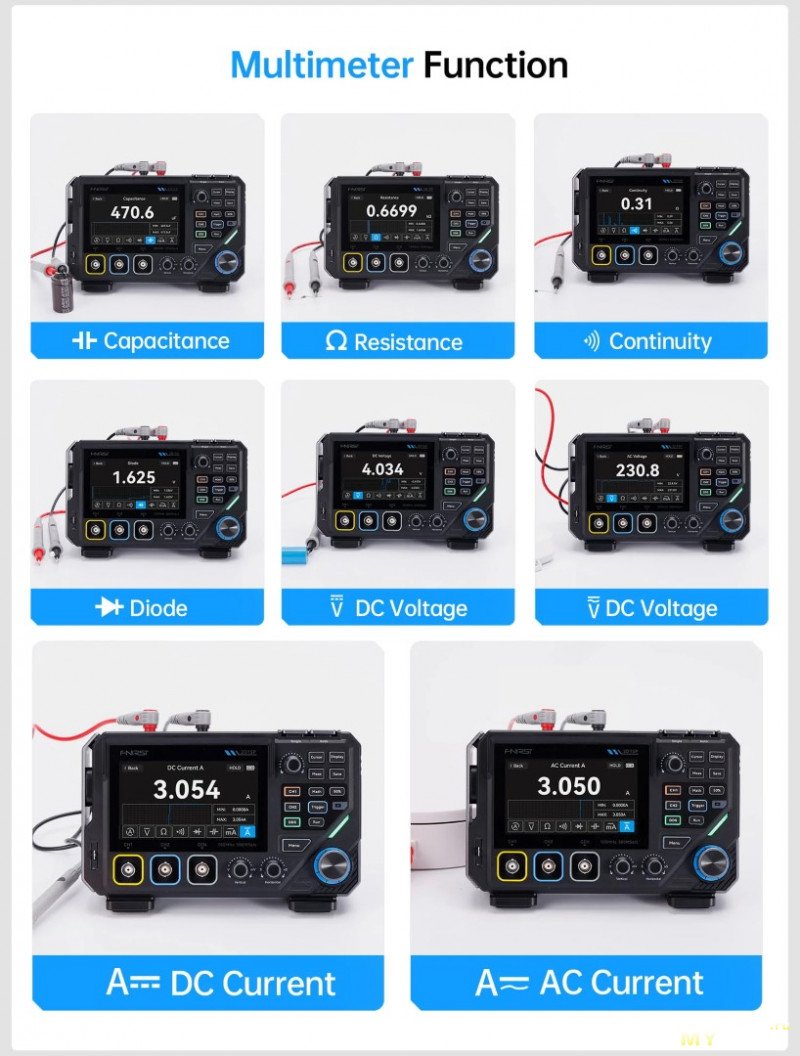

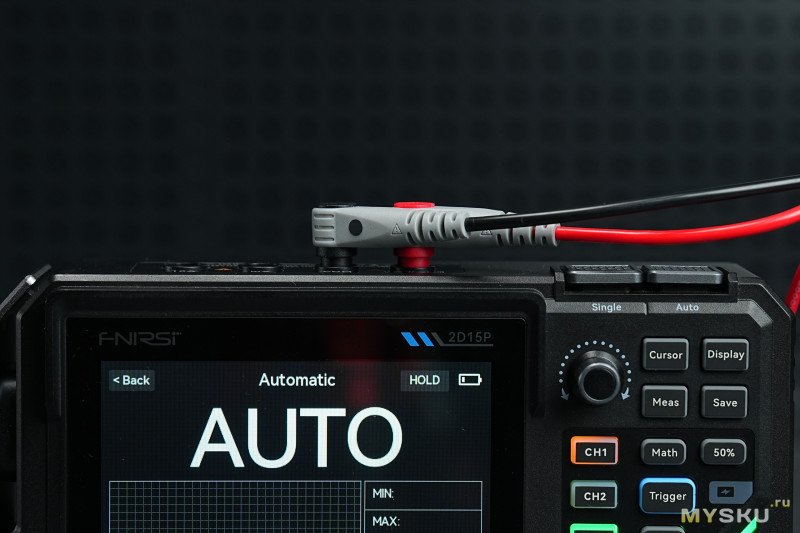

Мультиметр с 19 999 отсчетов. Поддерживаются все привычные функции, в том числе измерение тока до 10А.
Купон FNSCD230B дает дополнительную скидку $10
| +87 |
2319
35
|
| +22 |
2323
41
|
| +59 |
2246
33
|
Помню где-то в меню кнопки наоборот работали, что бесило, но в прошивке поправили
на eevblog есть темы по Риголам\Сиглентам и т.д., и по багам в них. Кстати, там о Фнирси тоже все пренебрежительно отзываются. Да и вообще, не видел в инете места, где хвалят эту компашку.
Любой транзистор-тестер, который тестер Маркуса, в умелых руках творит чудеса.
У меня долго стоял один товарищ, выбирал правильный MJE13007, но ему все попадались неправильные.
PNP ему часто попадались, и убедить его, что такого не бывает, так и не получилось…
Покупал DSO-TC3 уже желаю его продать, хотя за свои деньги (около 4тр) универсальный компактный
прибор для старта в самый раз.
Купил miron ESR+LCF v5? в плане удобства немного сделан топорно но как прибор просто ВАУ, пользую почти каждый день, и ценник уже 9тр.
Еще поглядываю на Пинцет НВ18 тут уже ценник почти 20тр, вот фнирси и популяны низкой ценой.
Рекомендую www.eevblog.com/forum/testgear/fnirsi-1013d-100mhz-tablet-oscilloscope
Хотелось бы лучше, но все что заявлено работает, возможно в каких то устройствах по другому, но вот реально я вижу пустые требования людей у большинства которых ничего от Фнирси нет.
Есть что сказать конкретное, напишите, зачем воду разводить.
обзоросмотр этого калечного франкенштейна.Они там даже погрешность м\метра не указали.
Должно быть, эта штукенция подойдёт только для детских радиолюбительских наборов: пускай чадо учится не только собирать приемники и усилители, но и тыкать в них щупом.
Пока последние модели не вызывали каких-то нареканий. Мне кажется в наше врем нужно постараться, чтобы сделать плохо — стабильных наработок уже много, экспериментировать не нужно )
имя этой фирмЫ уже говорит обо всём.
Ригол, Сиглент — несравнимо более авторитетные производители, но и они допускают множество багов (которые потом стараются исправлять). А уж сколько ошибок в поделках Фнирси, одному дьяволу известно.
Говорил, что даже самый дешманский китайский мультиметр хорошо подтверждает заявленную точность и подходит «для дома». Про осциллографы у него не спрашивал, конечно
Но обзоры полезны, дают общие представления и в целом интересны — везде уже сам не залезешь, а тут увлекательное чтиво перед сном. А на метродогии у нас больше половины группы в университете пошло на перездачу. Что уж говорить сейчас — это же скукотища
компоненты каждый может взять. Все это есть в продаже. Можно и решения и разводку скопировать у конкурентов. Китайцы это любят. А вот софт надо будет делать самому. Все фришное — это чепуха
И кстати сигленты и риголы уже давненько на том же андройде работают, который однако и есть открытый линукс.
какие-то работают. Что не мешает закрыть код
Вы сказали, не уточняя, саму ОС, прошивку конкретного устройства, или драйверы ядра линукс написанные разрабами осциллографа вы имели в виду(а драйверы вполне мог бесплатно предоставлять разработчик «чипов» которые используются в устройстве и это нормальная практика).
И опять же осциллограф работает на этой открытой ОС, то есть разрабы осциллографа «курили мануалы» и приложили руку для того чтобы открытая система работала на их устройстве.
Ну и не 2 бренда осциллографов работают на линуксе, а пара десятков, так что аналогии вполне явные.
И свободную систему большинство разрабов выбирают как раз из-за её открытости и простой возможности писать под неё, даже свой закрытый код )
Это вроде как называется разумной экономией, когда вместо 2-3 железячников, дешевле(для компании) будет нанять программистов и просто воткнуть чип крутящий открытую ОС+ написать драйвера и софт полностью свои. Чем ваять целиком устройство с нуля.
причем тут драйверы, если речь за прошивку осцила. Там сложная математика и сложный UI
преимущество есть. Но в любом случае — математика и UI самая сложная часть, что бы вы не выбрали за основу. И там может быть много ошибок
Или возможно вы бы уточнили про что-то другое что имели в виду, а то непонятно утверждение «всё фришное — чепуха», собственно потому и были приведены в пример осциллографы работающие на открытой системе, плюс которые заведомо лучше чем фнирси.
Я это у вас и спрашивал…
Производитель всяких чипов вполне может при покупке чипов давать открытые драйвера тем кто купил у него эти чипы( и часто они будут под линукс ), я просто перечислял то что может быть открытым ибо в вашем утверждении не было конкретики.
у меня есть осциллограф и не один. могу ли я купить еще один? да. может ли производитель предоставить его на обзор? тоже да. вопрос в том что мне еще один новый осцилл это просто интересно, а производителю это реклама. и ему это должно быть интереснее чем мне. а у меня бюджет не резиновый, есть куда потратить сотню-другую баксов ради пользы, а не просто интереса. да и более интересные штуки есть, если уж на то пошло
Но у меня со временем стала возникать проблема другого плана — инструмент, купленный за свои мне просто зачастую лень тестировать и писать обзоры. Да, пришло что и ждал, всё работает, но из-за того, что никому ничего не должен, хочется заниматься своими делами, коих довольно много.
Так что бренды, присылающие тестовые образцы, многих подталкивают продолжать возиться с новинками и показывать другим чего там получилось на этот раз )
или наоборот — подсознательно пытаться найти хорошие стороны у прибора, чтобы оправдать покупку.
а еще например тут ну любят fnirsi просто потому что fnirsi. пофигу — хороший он на самом деле, плохой, п18 или за свои…
на самом деле, нет. И часто было довольно очевидно, что в обзорах упускали некоторые недостатки и хвалили разные малозначительные детали. По крайней мере когда обязывали писать п18, корреляция была очевидна
у меня другое мнение
есть такое. Но этот фактор слабее, чем сумма (дали бесплатно, не хочется писать много негатива) + (напишу плохо, больше не дадут)
Впрочем лично моё мнение — что обзоры вообще должны быть в основном о том, что плохо, что хорошо — и реклама расскажет.
на какой основе возникают?
Аналоговая полоса пропускания заявлена в 180 МГц. Вот тестирование, которое демонстрирует, что реальная полоса пропускания превышает 200 МГц. Для восстановления синусоиды частотой 200 МГц (частота Найквиста) необходимо обеспечить частоту дискретизации не менее 400 МВыб/с.
Да, начиная примерно с 200 МГц там появляются артефакты отображения синусоиды, но я не готов сказать что является их источником. Может там и нет 500 МВыб/с, но заявлять про 100 МВыб/с точно не корректно.
Перешел с Jinhana JD6052S, крутилки и кнопки гораздо лучше неудобного ползания по меню «карманных» осциллографов.
Беда фнирси — вместо трех инженеров и пары программистов нанимают на работу одного дизайнера получше. В итоге имеем странные, но в чем-то симпатичные устройства. Которыми порой при этом часто неудобно пользоваться по назначению и которые чудят по своему функционалу основному.
Хотя вот минивари сделали — и я не знаю, смеяться или плакать. Два винтика M2.5… Что они курят.
Кстати, тот случай, когда 3д принтер был бы действительно к месту.
а сами магниты можно и на али купить. хотя может в застежках дешевле выйдут
Зы, на этом сайте есть форум? Для обсудить общие вопросы, чтобы не флудить в обсуждении конкретного прибора
спасёт жизньпозволит сделать правильный выбор.Тут используется разное железо. И единственный косяк это общяя земля
Дескать, помог только возврат на прошивку 1.8.2.2. Посмотрел на своем — точно такая же лабуда. Ну, прошивка 1.8.2.2 есть, буду пробовать понизить версию. Вроде бы и «лепят» новые версии прошивок, а толку то?!
Так что — всякое может быть.
