Переходник USB-A -> NVME+SATA M.2 на контроллере JMS581DL
- Цена: 839р/комбо (было 339)
- Перейти в магазин

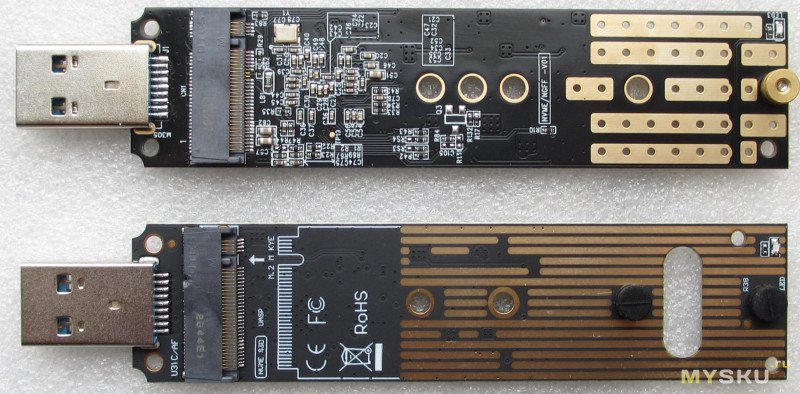

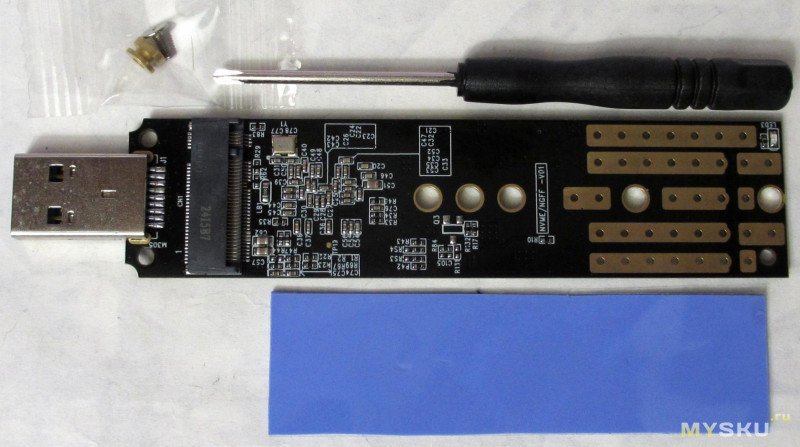

Попались тут переходнички по интересной цене, заодно посмотрел на 2х(на самом деле 3х — он еще и sd умеет, но не здесь)интерфейсный контроллер от jmicron — jms581dl. Такой формат удобен для быстрого кратковременного подключения накопителя. Комплект — сам переходник, крепеж, отвертка и зачем-то термопрокладка:

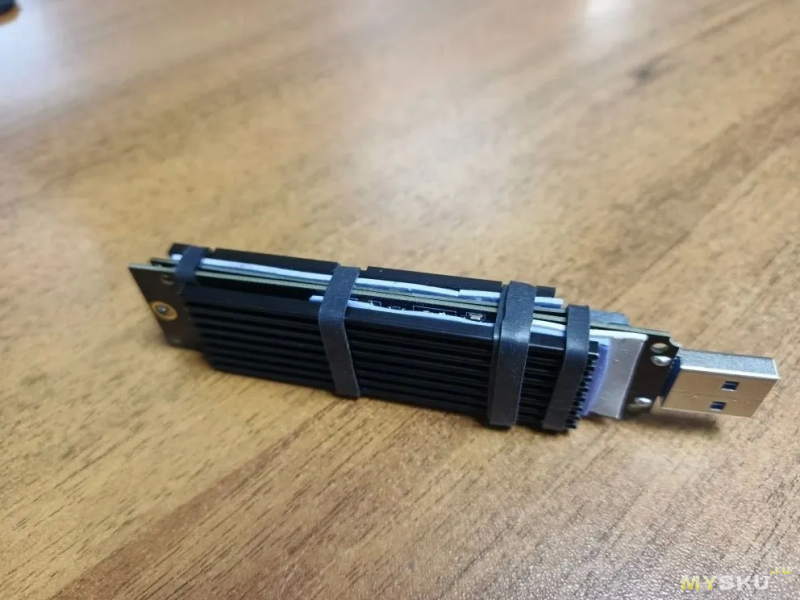

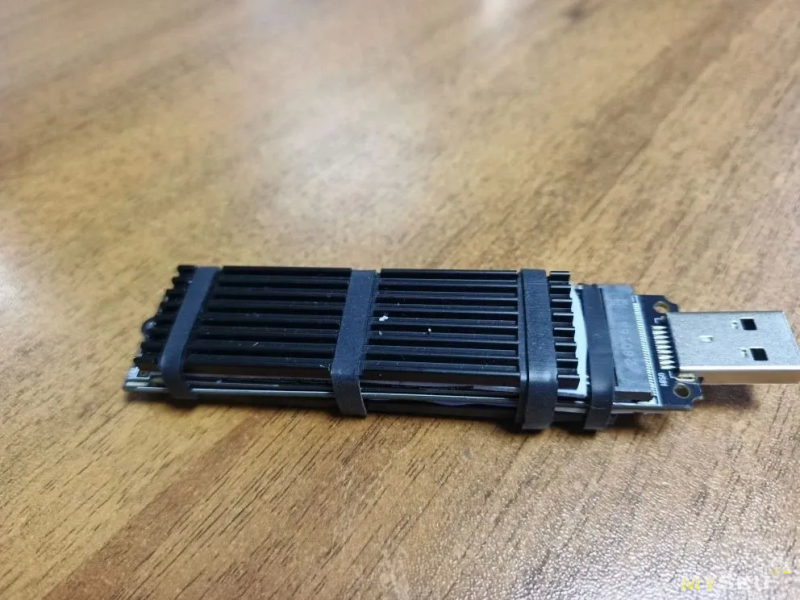

Подобные же переходнички есть на jms583, но к сожалению здесь отверстия оказались большего диаметра и быстросьемные крепежные резинки от собрата (там как раз была запасная) в них не держатся:

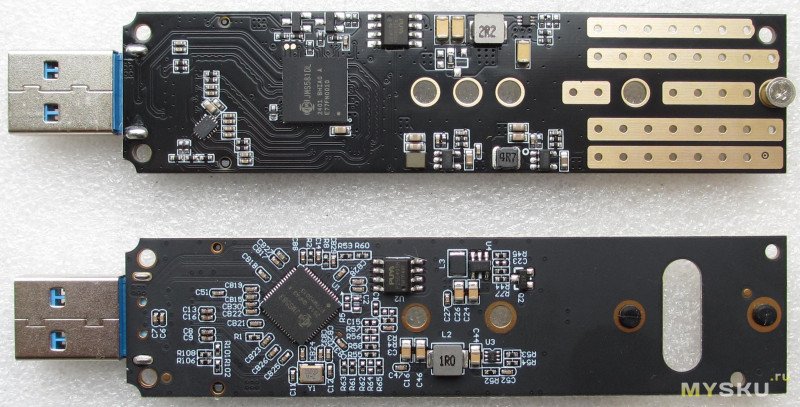

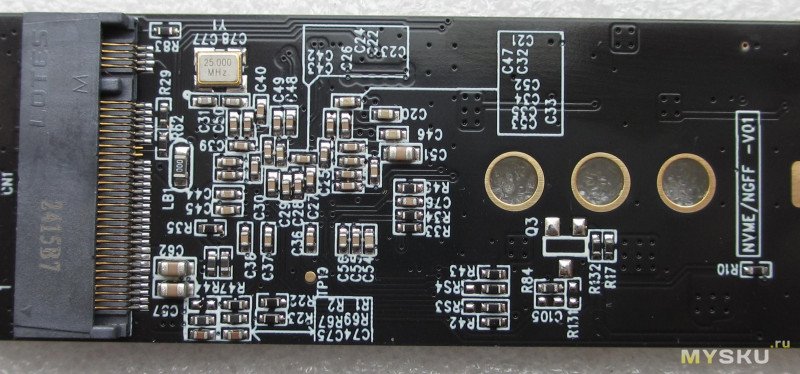

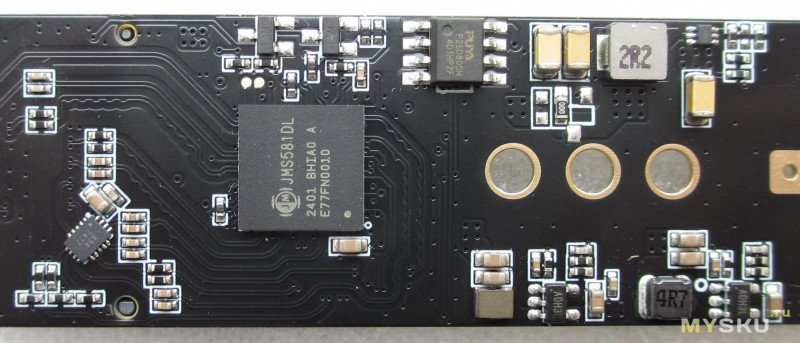

Фрагменты платы крупнее:

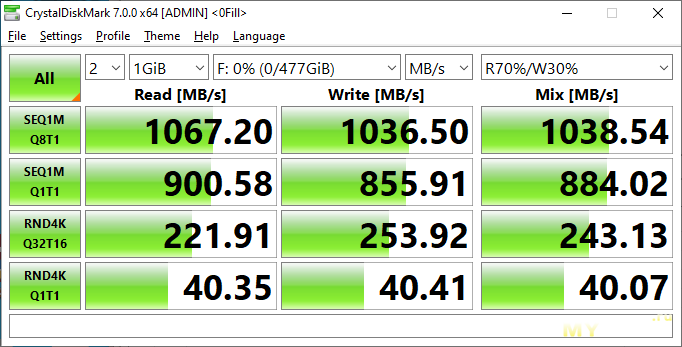

Немного тестов, стенд — мать на z690 + i3-12100 под w10/22h2.
По скорости все хорошо, со стороны usb — gen2/10gbps, скорости соответствующие.

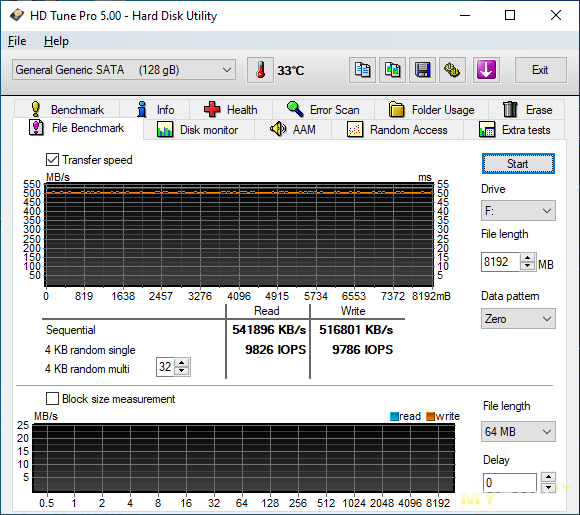

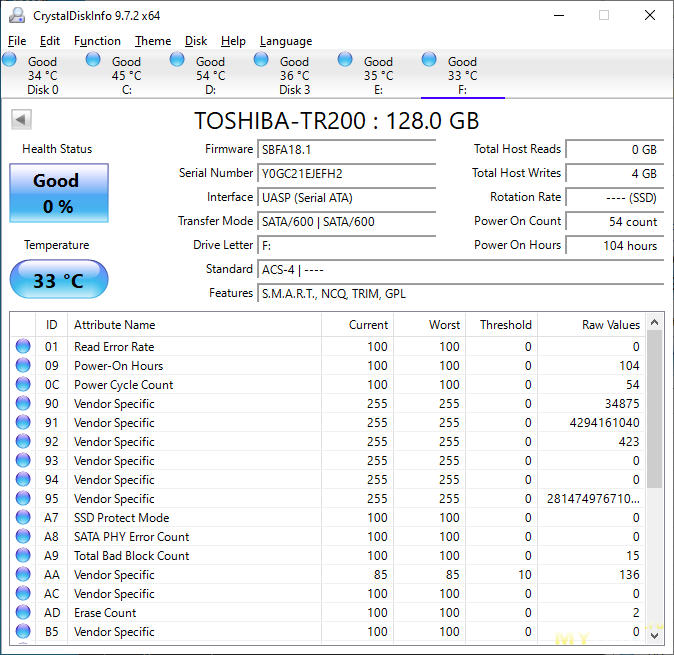

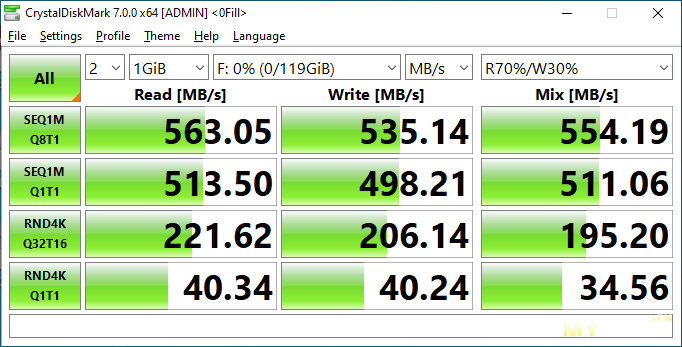

sata:

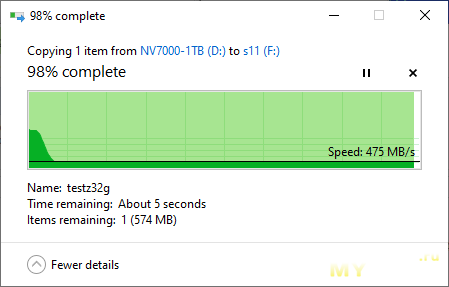

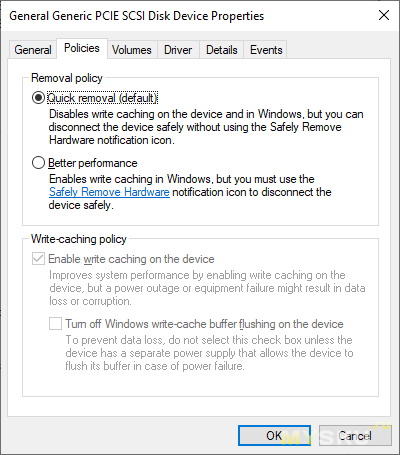

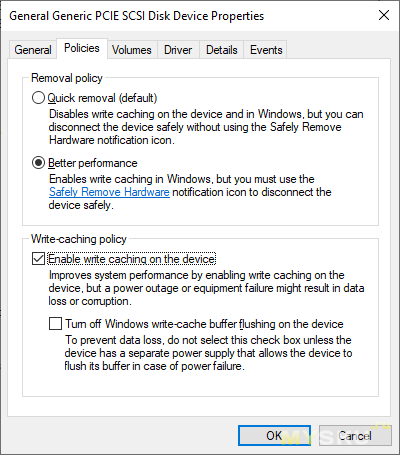

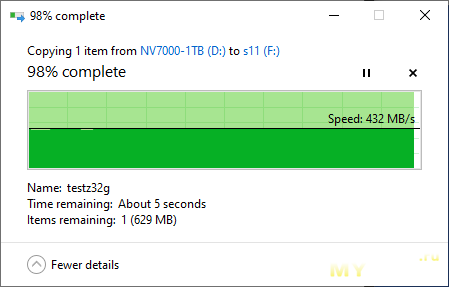

копирование больших файлов на, с умолчательно отключенным и включенным кешированием записи — 430 и 470MB/s:
pcie/nvme:

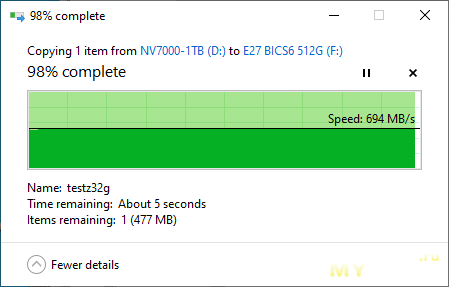

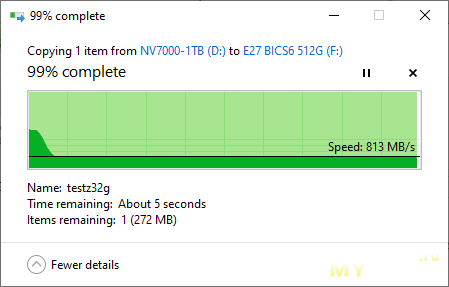

копирование больших файлов, тоже без кеша и с кешем, ~700/810MB/s соответственно:
Проброс sata команд работает как у большинства современных usb-sata от jmicron, а вот с nvme что-то поломали, и кроме паспорта и смарта нифига не работает.

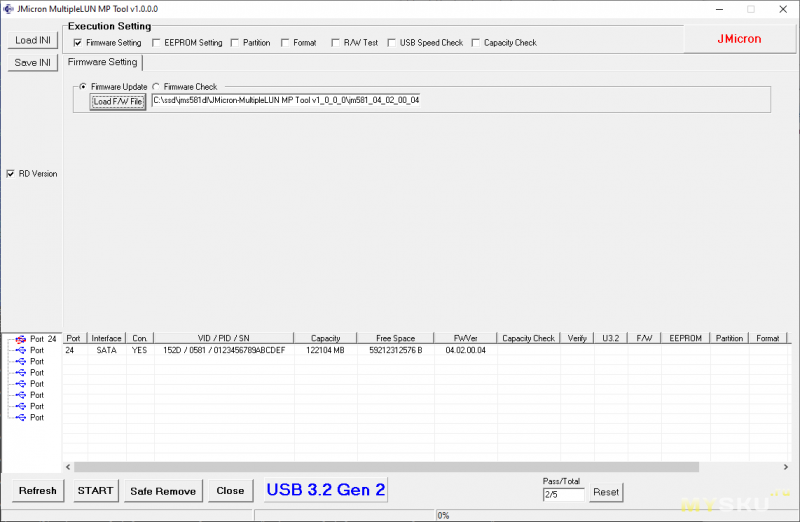

Посмотрел что с прошивками. Есть два мптула вроде бы для 581, который 1.0.0.3 от 23 года его не видит, а вот 1.0.0.0 от 25 — работает. Можно менять прошивку не трогая настройки (поставить только галочку update firmware):
и наоборот, только настройки не трогая прошивку.
Для открытия редактирования настроек надо поставить галочку «rd version» и ввести пароль «jmicron».
Дополнил vlo.name:3000/tmph/jms_fw_reader.rar поддержкой jms581/586(не проверено).
Сами прошивки (например здесь www.usbdev.ru/files/jmicron/jms581dlfirmware/):
jm581_04_02_00_04.bin — считана из данного экземпляра
JMS581-STD-Release-v04.02.00.04-Bus Power.bin — идентичная считанной
JMS581DL_DualProtocol-Release-v04.02.00.06-20251113.bin — работает, отличий не заметил
JMS581-STD-Release-v34.01.00.03-Bus Power (SSK_C325).bin — мптул ругается на несоответствие
USB_PCIe_SATA_SSK_C325_Release-v34.01.00.03-20231208.bin — она же
Для быстрого подключения sata/nvme — неплохой вариант. Для каких-то сервисных мероприятий с nvme — заменой jms583 (пока?) не является, возможно решится с новыми прошивками. С sata — возможно и это, но у меня ассортимент m.2/sata невелик и кроме phison s11 и sm2258 ничего не проверял. И не за тыщу, конечно.
Подобные же переходнички есть на jms583, но к сожалению здесь отверстия оказались большего диаметра и быстросьемные крепежные резинки от собрата (там как раз была запасная) в них не держатся:
Фрагменты платы крупнее:
Немного тестов, стенд — мать на z690 + i3-12100 под w10/22h2.
По скорости все хорошо, со стороны usb — gen2/10gbps, скорости соответствующие.
sata:
копирование больших файлов на, с умолчательно отключенным и включенным кешированием записи — 430 и 470MB/s: |  |
 |  |
pcie/nvme:
копирование больших файлов, тоже без кеша и с кешем, ~700/810MB/s соответственно: |  |
Проброс sata команд работает как у большинства современных usb-sata от jmicron, а вот с nvme что-то поломали, и кроме паспорта и смарта нифига не работает.
 |  |
phison_flash_id (sata)
v0.842a
Drive: 5(USB)
OS: 10.0 build 19045
Model: TOSHIBA-TR200
Fw : SBFA18.1
Size : 122104 MB
P/N : 0BS165901 , SBSA18.1
S11fw: SBFM01.0, 2017Feb10
S11rv: M01.0-33
Bank00: 0x98,0x3a,0x94,0x93,0x76,0x51,0x8,0x4 - Toshiba 15nm MLC 16k 128Gb/CE 128Gb/die 2Plane/die
Bank01: 0x98,0x3a,0x94,0x93,0x76,0x51,0x8,0x4 - Toshiba 15nm MLC 16k 128Gb/CE 128Gb/die 2Plane/die
Bank02: 0x98,0x3a,0x94,0x93,0x76,0x51,0x8,0x4 - Toshiba 15nm MLC 16k 128Gb/CE 128Gb/die 2Plane/die
Bank03: 0x98,0x3a,0x94,0x93,0x76,0x51,0x8,0x4 - Toshiba 15nm MLC 16k 128Gb/CE 128Gb/die 2Plane/die
Bank08: 0x98,0x3a,0x94,0x93,0x76,0x51,0x8,0x4 - Toshiba 15nm MLC 16k 128Gb/CE 128Gb/die 2Plane/die
Bank09: 0x98,0x3a,0x94,0x93,0x76,0x51,0x8,0x4 - Toshiba 15nm MLC 16k 128Gb/CE 128Gb/die 2Plane/die
Bank10: 0x98,0x3a,0x94,0x93,0x76,0x51,0x8,0x4 - Toshiba 15nm MLC 16k 128Gb/CE 128Gb/die 2Plane/die
Bank11: 0x98,0x3a,0x94,0x93,0x76,0x51,0x8,0x4 - Toshiba 15nm MLC 16k 128Gb/CE 128Gb/die 2Plane/die
Controller : PS3111
Flash CE : 8
Flash Channel : 2
Dram Size,MB : 32
Flash CE Mask : [++++---- ++++----]
Flash Mode/Clk: 3/7 (Set 3/7)
Block per Die : 4212
Block per CE : 4212
Page per Block: 256
SLC Cache : Default
ParPage : 00
MaxBBPerPlane : 115
Plane : 2
Defects All(per plane) Early Later
Bank00: 28(18,10) 28(18,10) 0(0,0)
Bank01: 11(6,5) 11(6,5) 0(0,0)
Bank02: 23(9,14) 23(9,14) 0(0,0)
Bank03: 15(6,9) 15(6,9) 0(0,0)
Bank08: 8(5,3) 8(5,3) 0(0,0)
Bank09: 20(14,6) 20(14,6) 0(0,0)
Bank10: 16(9,7) 16(9,7) 0(0,0)
Bank11: 15(12,3) 15(12,3) 0(0,0)
Total : 136 136 0
Early defect list
Bank00: 66 68 84 85 92 93 193 284 286 288 290 292 294 296 298 300 353 441 1318 1382 1491 2040 2330 2795 2867 2887 3288 3683
Bank01: 84 85 92 93 432 894 2067 2968 3070 3793 4031
Bank02: 84 85 92 93 534 905 994 1072 1186 1888 2033 2109 2401 2421 2569 2629 2685 2689 2746 3052 3129 3755 4125
Bank03: 78 84 85 92 93 999 1291 2149 2428 2885 3071 3442 3539 3968 4115
Bank08: 84 85 92 93 260 3324 3350 3593
Bank09: 84 85 92 93 210 459 542 838 874 1018 1044 1184 1632 1683 2010 2539 3605 3618 3846 4064
Bank10: 84 85 92 93 102 1840 1842 1844 3127 3159 3161 3162 3288 3656 3739 3775
Bank11: 84 85 92 93 430 460 1818 2298 2656 2658 2660 2821 2994 3338 3412
Later defect list
PS3111 smart configuration:
Attr Tresh Flags ValId WrstId RawId Description
0x01: 0x00 0x0A 0x0100 0x0100 0x0100 - Number of ECC Error
0x09: 0x00 0x12 0x0000 0x0000 0x0600 - Power on hours
0x0C: 0x00 0x12 0x0000 0x0000 0x0607 - Power on/off cycles
0x90: 0x00 0x00 0x0064 0x0064 0xF000 - total valid count
0x91: 0x00 0x00 0x0064 0x0064 0xF001 - total valid LCA count
0x92: 0x00 0x00 0x0064 0x0064 0xF010 - HB retry count
0x93: 0x00 0x00 0x0064 0x0064 0xF011 - SB retry count
0x94: 0x00 0x00 0x0064 0x0064 0xF012 - RS retry count
0x95: 0x00 0x00 0x0064 0x0064 0xF013
0xA7: 0x00 0x22 0x0000 0x0000 0x0702 - Protect Mode
0xA8: 0x00 0x12 0x0000 0x0000 0x0103 - SATA PHY error count
0xA9: 0x00 0x00 0x0000 0x0000 0x030B - Bad Block Rate
0xAA: 0x0A 0x03 0x0102 0x0102 0x030C - Total Early Bad Block Count/Total Later Bad Block Count
0xAC: 0x00 0x32 0x0000 0x0000 0x0502 - Erase Failure Count
0xAD: 0x00 0x00 0x0000 0x0000 0x0204 - Max Erase Cnt/Avg Erase Cnt
0xB5: 0x00 0x12 0x0000 0x0000 0x0501 - Program Fail Count
0xB6: 0x00 0x00 0x0064 0x0064 0x0506
0xBB: 0x00 0x32 0x0000 0x0000 0x0102 - UNC Error Count
0xC0: 0x00 0x12 0x0000 0x0000 0x0608 - Unexpected Power Loss Count
0xC2: 0x00 0x23 0x0300 0x0301 0x0800 - Current Temp/Min Temp/Max Temp
0xC4: 0x00 0x00 0x0000 0x0000 0x0302 - Total Later Bad Block Count
0xC7: 0x00 0x32 0x0000 0x0000 0x0103 - SATA PHY error count
0xDA: 0x00 0x00 0x0000 0x0000 0x0104 - CRC Error Count
0xE7: 0x00 0x13 0x0000 0x0000 0x020A - SSD life left
0xE8: 0x00 0x00 0x0000 0x0000 0x0500 - Read Fail Count
0xE9: 0x00 0x13 0x0000 0x0000 0x0412 - NAND Write (GB)
0xF1: 0x00 0x12 0x0000 0x0000 0x0402 - Host Write (GB)
0xF2: 0x00 0x12 0x0000 0x0000 0x0422 - Host Read (GB)
0xF4: 0x00 0x00 0x0000 0x0000 0x0202 - Avg Erase Count
0xF5: 0x00 0x00 0x0000 0x0000 0x0201 - Max Erase Count
0xF6: 0x00 0x00 0x0000 0x0000 0x020Cphison_e7_flash_id (nvme) - ни-ши-ша
v0.22t0
OS: 6.2 build 9200
Drive : 5(USB)
Bridge : JMS
Model : DGSM4512GP73T
Fw : ERFM11.0
HMB : 65536 - 65536 KB
Size : 488386 MB [512.1 GB]
LBA Size : 512
AdminCmd : 0x00 0x01 0x02 0x04 0x05 0x06 0x08 0x09 0x0A 0x0C 0x10 0x11 0x14 0x80 0x81 0x82 0x84 0xD0 0xD1 0xD2 0xE0 0xE1 0xE2
I/O Cmd : 0x00 0x01 0x02 0x04 0x09Посмотрел что с прошивками. Есть два мптула вроде бы для 581, который 1.0.0.3 от 23 года его не видит, а вот 1.0.0.0 от 25 — работает. Можно менять прошивку не трогая настройки (поставить только галочку update firmware):
и наоборот, только настройки не трогая прошивку.Для открытия редактирования настроек надо поставить галочку «rd version» и ввести пароль «jmicron».
Дополнил vlo.name:3000/tmph/jms_fw_reader.rar поддержкой jms581/586(не проверено).
Сами прошивки (например здесь www.usbdev.ru/files/jmicron/jms581dlfirmware/):
jm581_04_02_00_04.bin — считана из данного экземпляра
JMS581-STD-Release-v04.02.00.04-Bus Power.bin — идентичная считанной
JMS581DL_DualProtocol-Release-v04.02.00.06-20251113.bin — работает, отличий не заметил
JMS581-STD-Release-v34.01.00.03-Bus Power (SSK_C325).bin — мптул ругается на несоответствие
USB_PCIe_SATA_SSK_C325_Release-v34.01.00.03-20231208.bin — она же
Для быстрого подключения sata/nvme — неплохой вариант. Для каких-то сервисных мероприятий с nvme — заменой jms583 (пока?) не является, возможно решится с новыми прошивками. С sata — возможно и это, но у меня ассортимент m.2/sata невелик и кроме phison s11 и sm2258 ничего не проверял. И не за тыщу, конечно.
