Люксовый кабель HDMI 2.1 8K@60Hz 48Gbps UGREEN HD135. Посмотрим что внутри. Режем?

В этот раз предлагаю ознакомиться с внутренним миром кабеля HDMI 2.1 8K@60Hz от бренда UGREEN с заявленной пропускной скоростью 48Gbps.

Заваривайте ароматный чай.

Лёгкое чтиво ©.

Характеристики

Модель: UGREEN HD135 P/N:70319 (а также HD140)
Ultra High Speed Certified Cable HDMI 8K@60Hz 4K@120Hz 48Gbps eARC Dolby Vision

Поддержка 4K и 8K (7680х4320) video, HDR, VRR, eARC

HDMI 2.1 имеет обратную совместимость с версиями 2.0, 1.4, 1.2

Преимущества HDMI 2.1a:

(1) Real 8K: поддержка разрешений 8K/60 Гц, 4K/120 Гц и обратная совместимость с другими разрешениями.

(2) Эффект погружения: поддержка Dynamic HDR, HDCP 2.2 и 2.3, DTS:X, Dolby Atmos, Dolby Vision, eARC, HDR 10+ и т. д., наслаждайтесь яркостью и реалистичностью.

(3) Широкая совместимость: для Nintendo Switch, PS5, PS4, PS3, Xbox One/360, 8K TV, Apple TV 4K, мониторов, проекторов, компьютеров и других устройств с портом HDMI.

(4) Игры без задержек: поддержка общей пропускной способности 48 Гбит/с, сопротивления электромагнитным помехам и функций ALLM, QFT, QMS и VRR. Передавайте видеокадры как можно быстрее, с непрерывным просмотром без задержек, интерактивностью и интерактивной виртуальной реальностью в реальном времени.

Упаковка

Буквально пару слов. Присутствует коробка, внутри плотный пакет.

Применение

Пока кабель ещё при памяти сделаем несколько фотографий практического применения: вдруг кто не знает зачем он нужен.

В комплекте идёт пара широких велкро липучек. Хорошо.

Вариант с цинковым сплавом выглядит очень дорого и богато.

Такую красоту аж неохота прятать за монитор

Кабель UGREEN очень хорошо подходит к док-станции (хабу) от UGREEN. Удивительно!

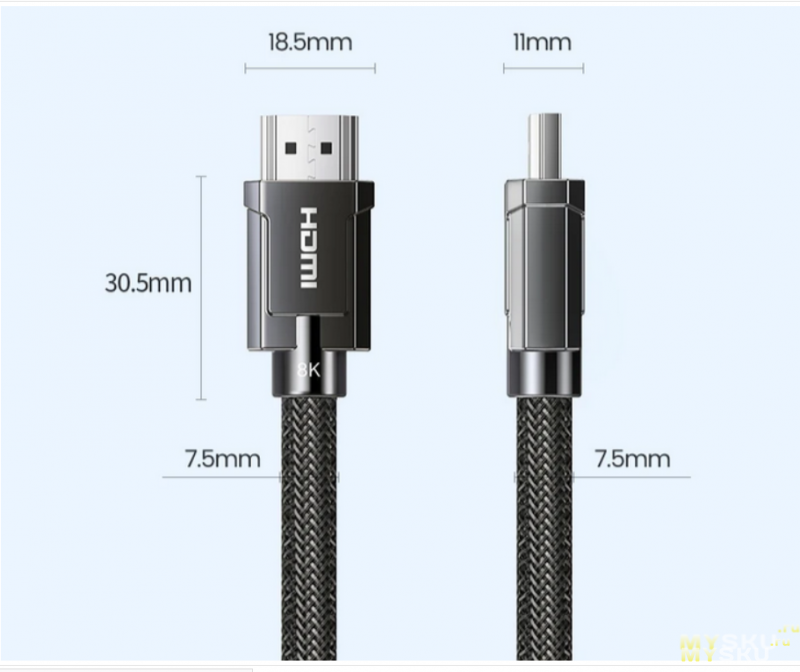

Длина

Разборка

Готовим инструменты

Режем ножом, царапаем кусачками...

Нещадно лупим плоскогубцами по гильзе, эффекта почти ноль.

Поэтому идём во двор и пилим пилкой

И с другой стороны

Помогаем отвёрткой, потому что кольцо возле кабеля не пилил, нужен дремель.

Было так

А стало так

Добби, ты свободен ©

Далее интереснее. Внутри цельнометаллическая оболочка ©. Собственно, подобную картину наблюдал в кабелях Type-C от этого бренда

Кабель 240Вт UGREEN US535. Посмотрим что внутри. Режем?
Кабель 100Вт 5A UGREEN US316. Посмотрим что внутри. Режем?

с разных сторон

Детали корпуса имеют штамповку для жёсткости конструкции и зацепы для механической прочности на разрыв.

Разбираем далее

Каптоновый скотч, полоса фольги

Гильза разъёма отщёлкивается с трудом, поддевал отвёрткой, погнул пластик внутри разъёма (тяжело шла).

Контакты залиты какой-то жёлтой прозрачной смесью, сковыривается как канифоль

Разъём условно разборной: если отщёлкнуть пластик, то он снимается с «ножек»

Золотые сапожки, вернее здесь «лапки» или что-то в этом роде. Жёлтый упругий металл (или с покрытием), не магнитится.

Что интересно: экран замкнут на фольгу (и далее на корпус разъёма через лапки, см.фото выше). Под фольгой край плетения оплавлен (чтобы не растрепался).

Разрезаем оплётку

Если до этого кабель ещё как-то условно можно было почти безболезненно собрать, то далее для восстановления работоспособности нужен будет паяльник и прямые руки.

Режем? Эх, 6.3$...

Зачищаем, видим плетёный экран, плотность не 100%, но высокая.

На фото видно не очень, потому что всё блестящее, но под плетёным экраном ещё один экран из фольги, покрытие полное.

Для механической прочности на разрыв (не считая проводников, экранов и оболочки), также присутствуют 5 достаточно толстых и прочных нитей. Кстати, они были равномерно распределены.

Внутри экрана из фольги видим ещё одну матрёшку, она состоит из 5 скруток (по 3 проводника) и 4 отдельных жилы. Всего получается 19 отдельных жил.

Примечание: сначала я ошибочно посчитал что в каждой скрутке только 2 жилы… память, зрение...

Каждый охотник желает знать где фазан золотой белый серебристый ©

Проводники внутри скруток. Каждая скрутка также в своём экране и плёнке.

Ещё фото

Если царапать ножом, то блестит жёлтым (заявлена медь)

Что в финале? Синхронное плавание или лебединое озеро?

Выводы

Качество на высоте, цена вполне доступная.

Плюс сейчас действует купон на -3$.

Мало кто знает, но есть ещё средняя сторона Силы.

/
Благодарю, что дочитали до этих слов.
Если есть вопросы – пишите, постараюсь ответить.
Куплено для себя и не за свои. Порезано для Вас!
Всем тепла, мира и здравомыслия!
