Универсальный блок питания BlitzWolf BW-TA2

Данный блок питания подходит для нескольких видов розеток с напряжением 110-240В, может выдавать до 100Вт мощности и бонусом служит переходником для других устройств с различными видами вилок. Полезная штука для тех, кто часто путешествует по различным странам и хочет иметь универсальное решение для зарядки своих гаджетов.

Характеристики

Общие характеристики

Бренд: Blitzwolf
Название продукта: Адаптер с розеткой
Модель: BW-TA2
Максимальный ток розетки: 10А
Рабочее напряжение: 100-250В
Материал корпуса: ПК (огнестойкий пластик)
Материал контактов: Бронза фосфористая
Поддерживаемые вилки: США/ЕС/Великобритания/Австралия

Выходная мощность (один порт)

USB C1: 5.0V/3.0A, 9.0V/3.0A, 12.0V/3.0A, 15.0V/3.0A, 20.0V/5.0A (макс. 100 Вт)
USB C2/C3: 5.0V/3.0A, 9.0V/2.22A, 12.0V/1.67A (макс. 20 Вт)
USB A1/A2: 5.0V/3.0A, 9.0V/2.0A, 12.0V/1.5A (макс. 18 Вт)

Комбинированная выходная мощность

Два порта:

C1 + C2/C3: 65 Вт + 20 Вт
C1 + A1/A2: 65 Вт + 18 Вт
C2/C3 + A1/A2: 5.0V/3.0A (макс. 15 Вт)
A1 + A2: 5.0V/3.0A (макс. 15 Вт)

Три порта:

C1 + C2 + C3: 65 Вт + 15 Вт
C1 + A1 + A2: 65 Вт + 15 Вт
C2 + C3 + A1: 5.0V/3.0A (макс. 15 Вт)
C3 + A1 + A2: 5.0V/3.0A (макс. 15 Вт)

Четыре порта:

C1 + C2 + C3 + A1/A2: 65 Вт + 15 Вт
C2 + C3 + A1 + A2: 5.0V/3.0A (макс. 15 Вт)

Пять портов:

C1 + C2 + C3 + A1 + A2: 65 Вт + 15 Вт

Распаковка и внешний вид

Приходит в привычной для блицов бело-зеленой коробке.

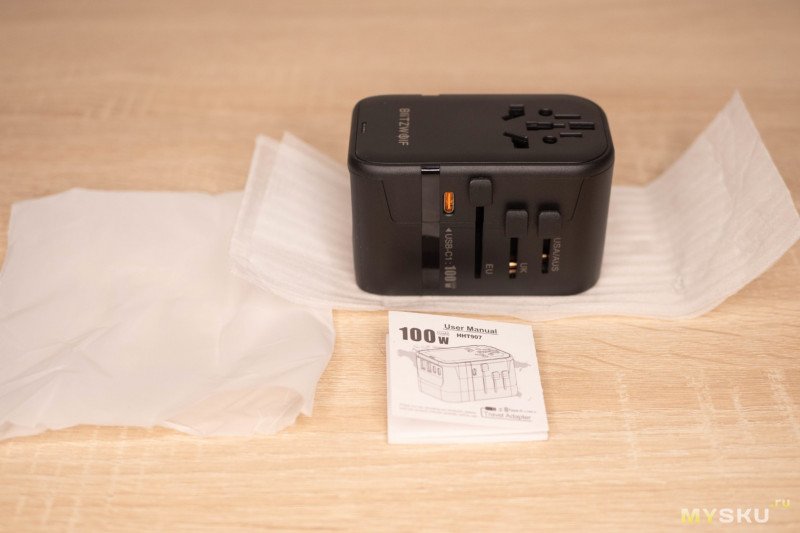

Внутри всё пространство занимает блок питания, сверху лежит инструкция

Содержимое макулатуры

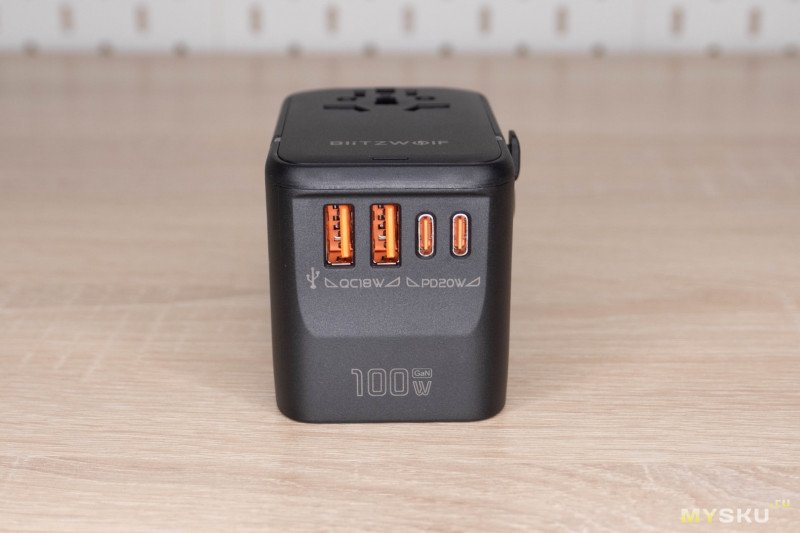

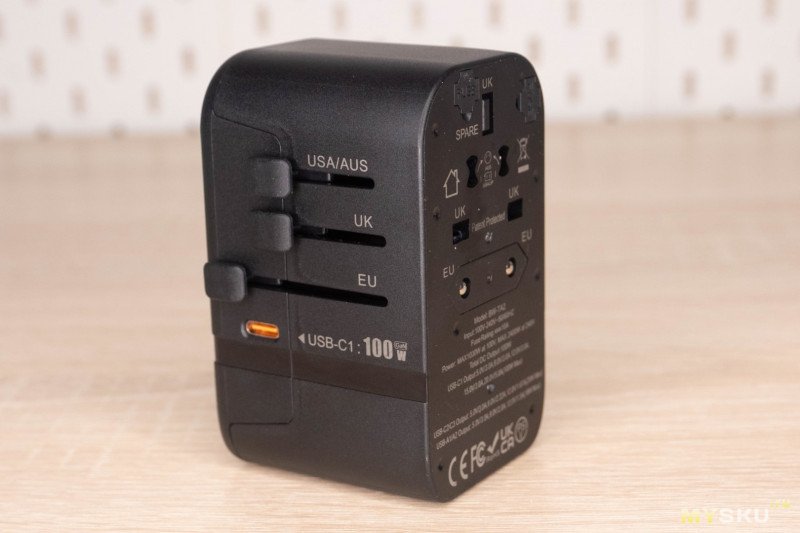

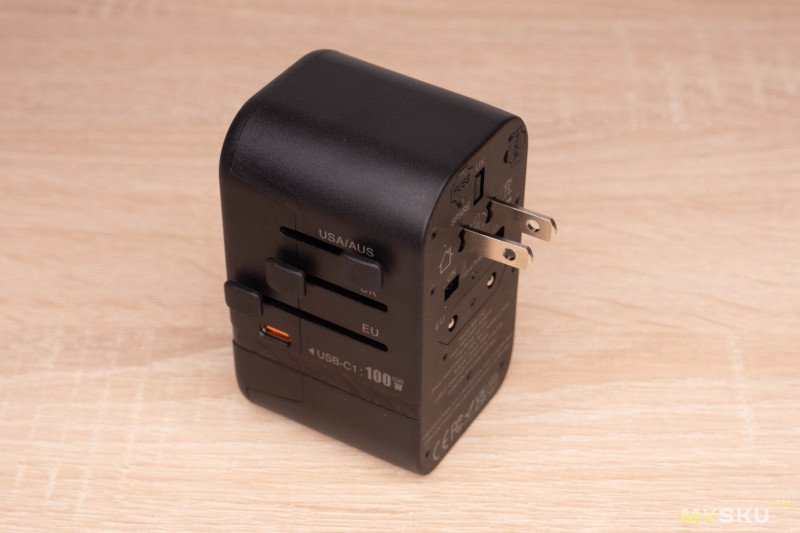

В нижней части корпуса находится четыре разъема: 2х USB-A с поддержкой QC18Вт и 2xType-C с поддержкой PD 20Вт. На правой грани расположен еще один Type-C разъем с поддержкой протокола PD 100Вт. Выше есть три ползунка, выдвигающие из корпуса различные типы вилок.

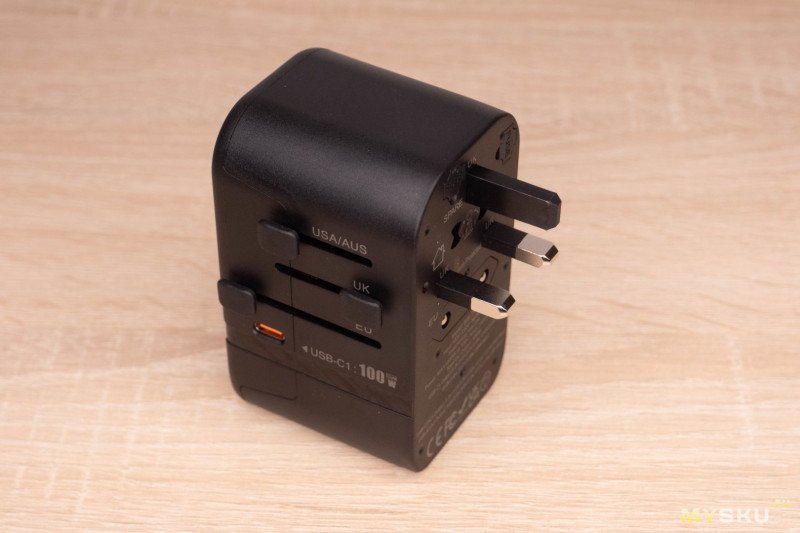

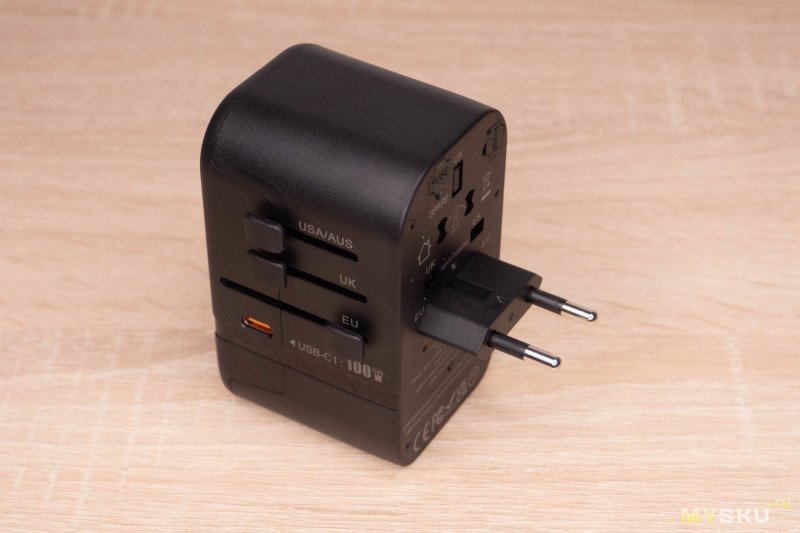

На фото США/ЕС/Великобритания. Для австралийских розеток нужно вручную провернуть пластины вилки США. Вращаются с усилием, так что произвольно смещаться не будут.

Ну и с обратной стороны есть отверстия под другие розетки. Насколько я знаю, в версии TA3 даже имеется встроенный преобразователь для использовании входа и выхода с разным напряжением, но придется пожертвовать самым мощным Type-C разъемом.

Тестирование

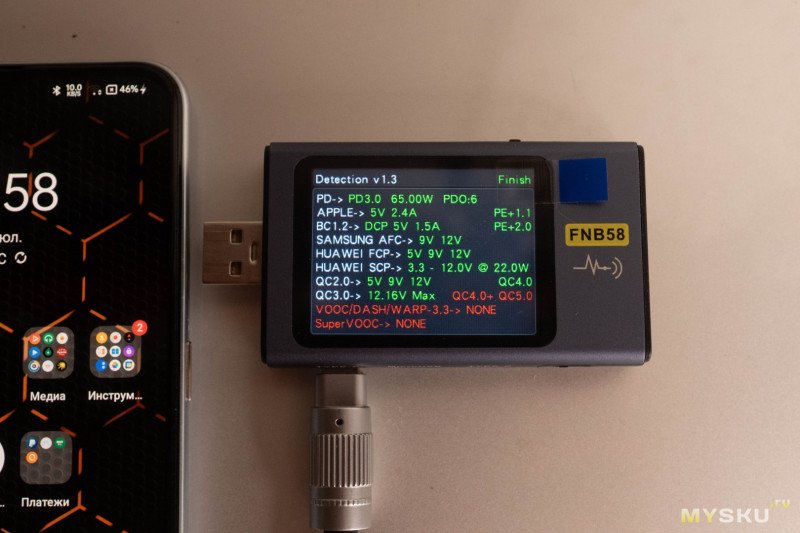

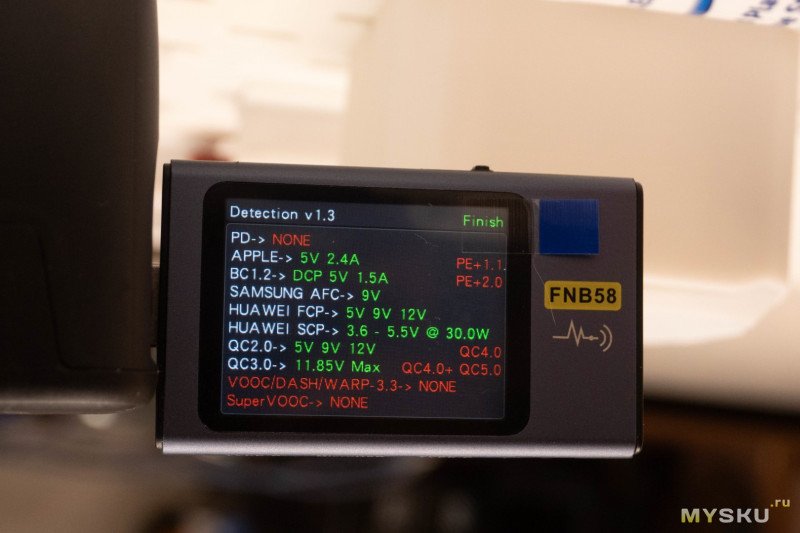

USB-A разъемы поддерживают QC протоколы до версии 3.0 мощностью 18Вт, тестер пишет, что еще huawei SCP 30Вт есть, но мне нечем проверить.

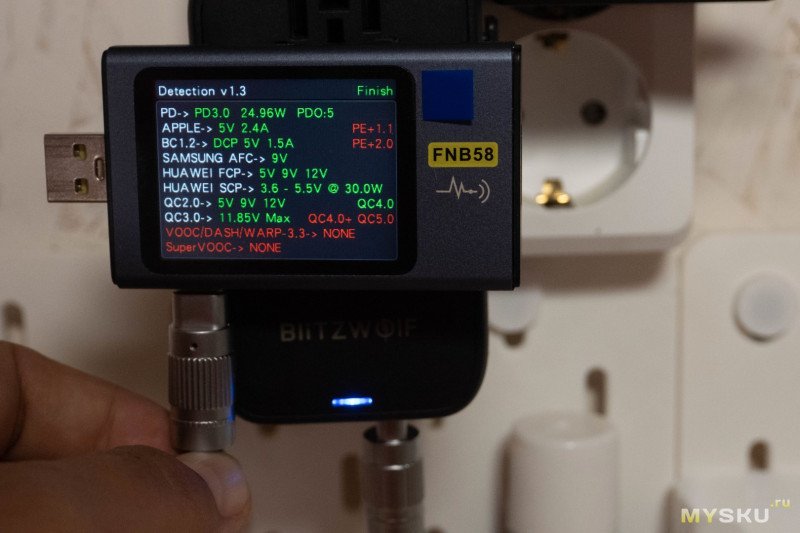

Нижние Type-C разъемы поддерживают PD 3.0 и QC 4.0.

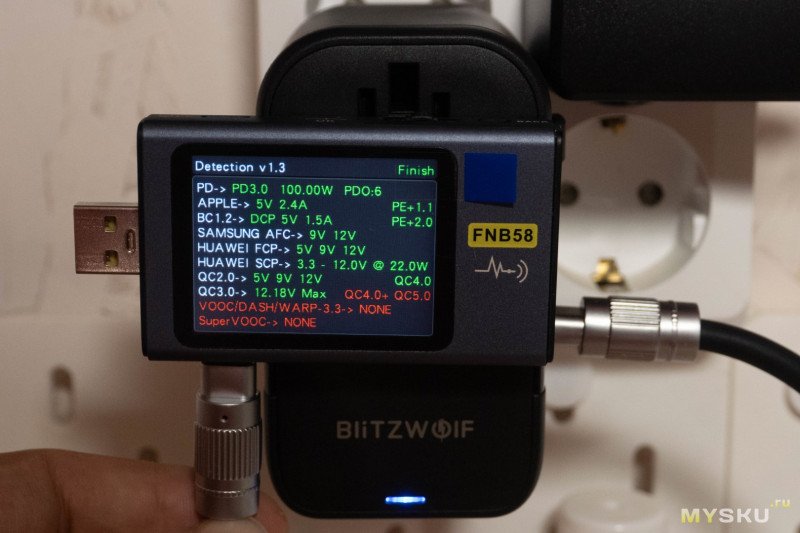

Ну и боковой разгоняется до PD 100Вт.

В характеристиках я выписал все возможные комбинации подключения, для примера подключил телефон к USB-A и получил ограничение на боковом Type-C до 65Вт.

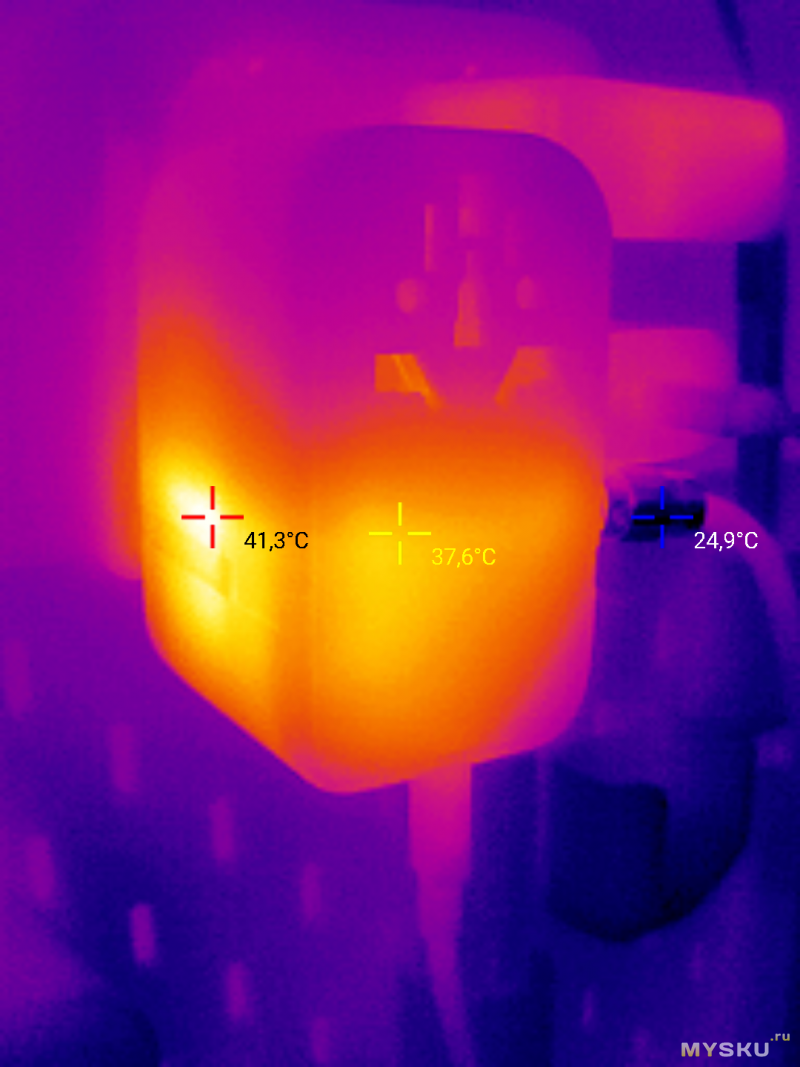

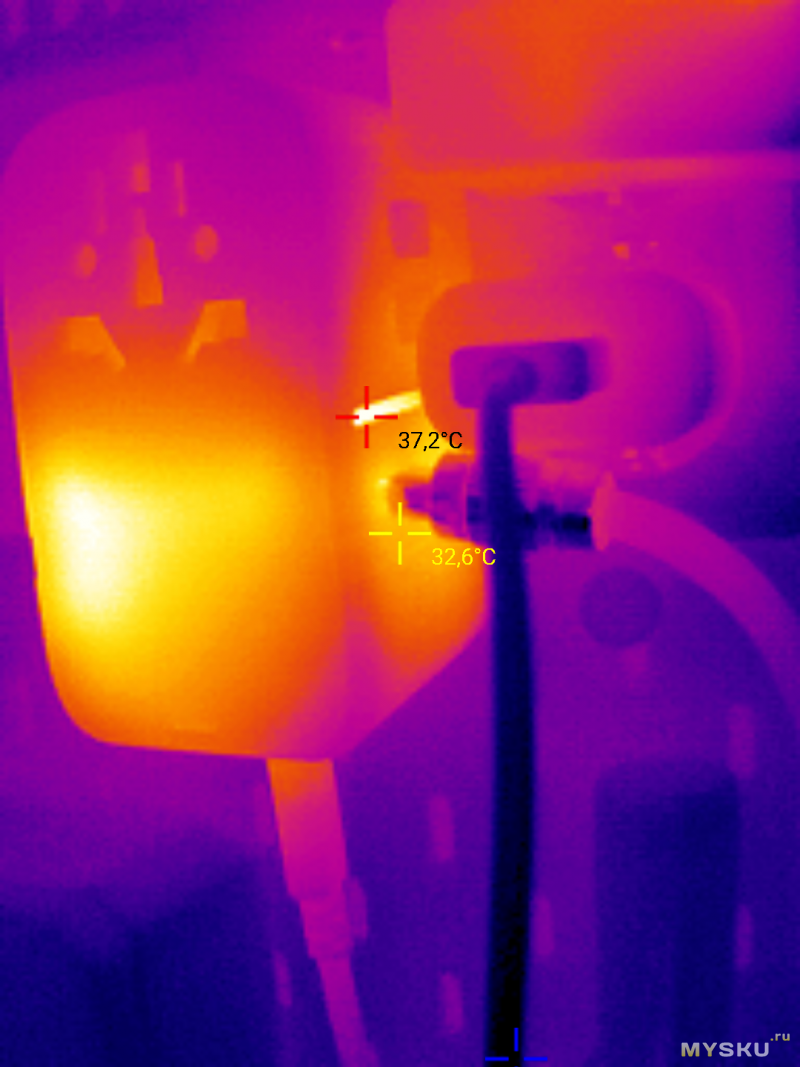

За время зарядки ноутбука, корпус нагрелся в пределах разумного. Самая горячая зона оказалась в районе трансформатора, в области разъемов температура была ниже.

Что внутри

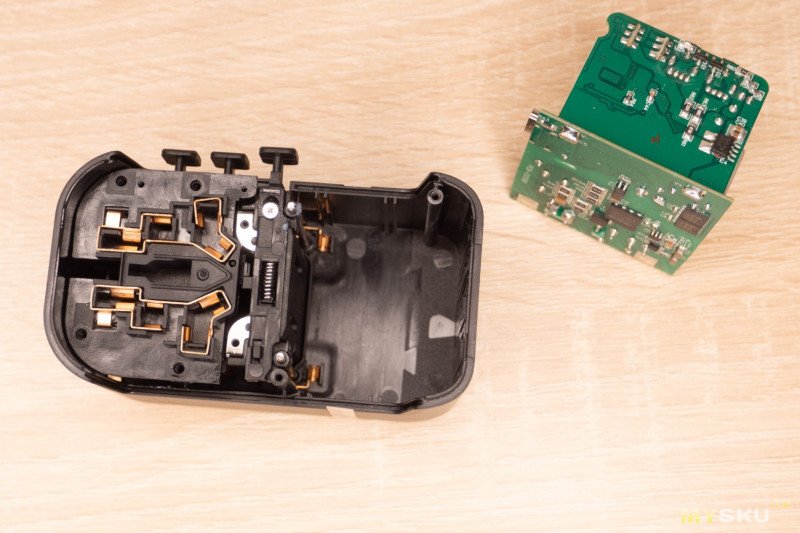

Чтобы разобрать корпус, нужно отклеить верхнюю пластину и открутить шесть винтов. В качестве материалов контактов указана бронза фосфористая (бронза («Бр») с добавлением олова («О») и фосфора («Ф»). Основа материала – медь (Cu), содержание этого элемента в сплаве достигает 92,2–93%). Бутерброд из плат соединяется с силовой линией с помощью клемм. Не знаю насколько удачное это решение, но судя по отсутствию нагрева в этой области, контакт обеспечивается неплохой.

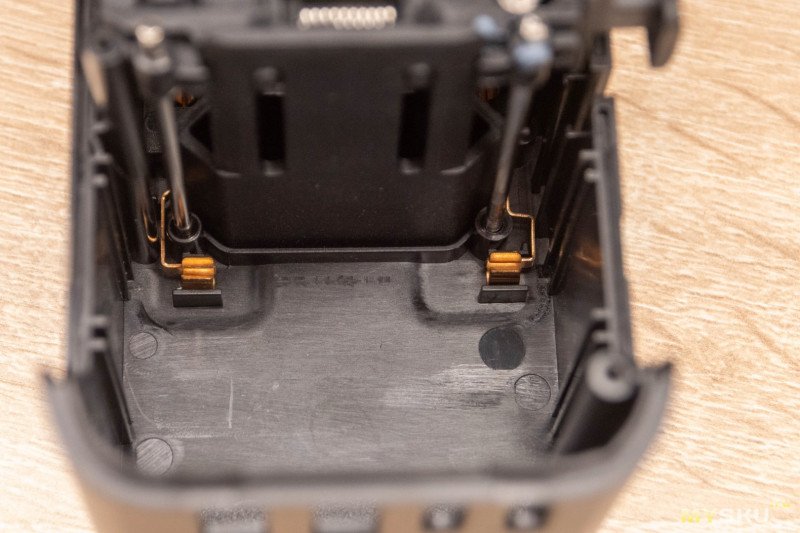

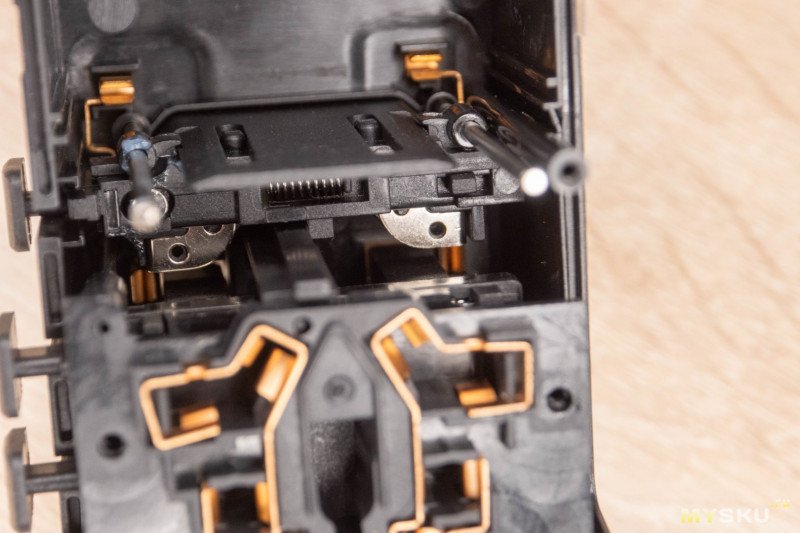

Вот контактная группа ближе. Направляющие переходников даже смазаны.

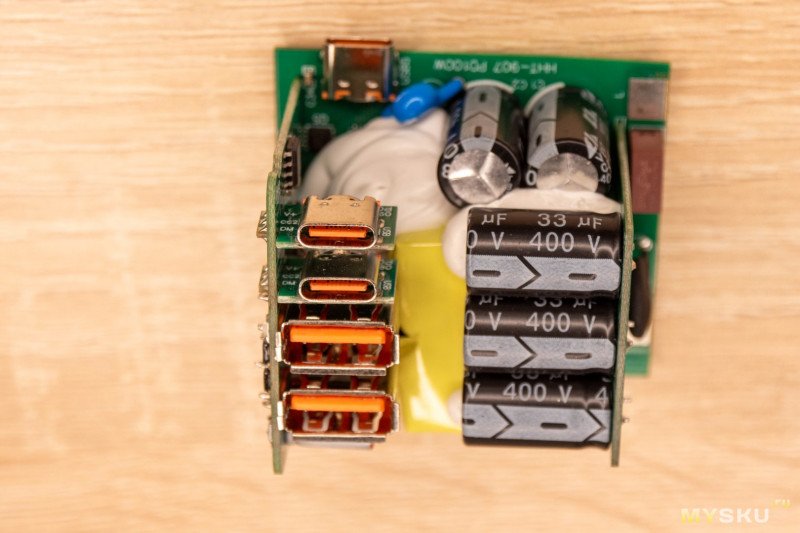

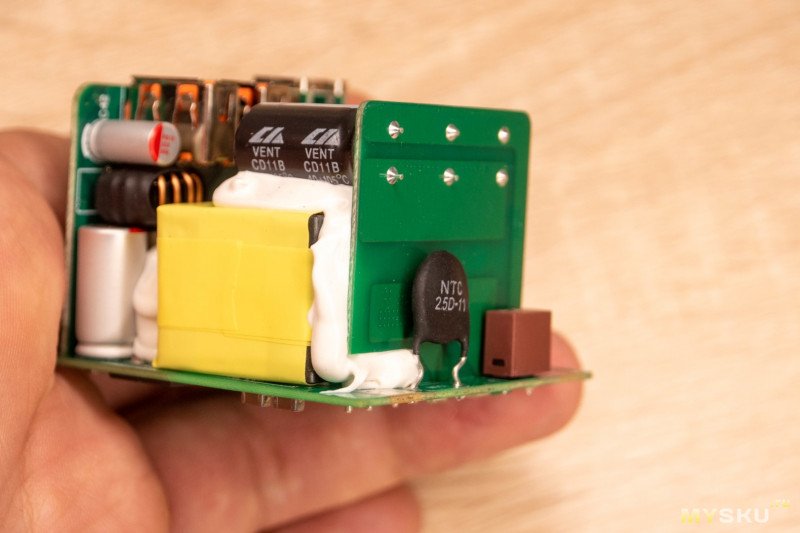

Почти половину платы занимает радиатор, да и на конденсаторах не экономили.

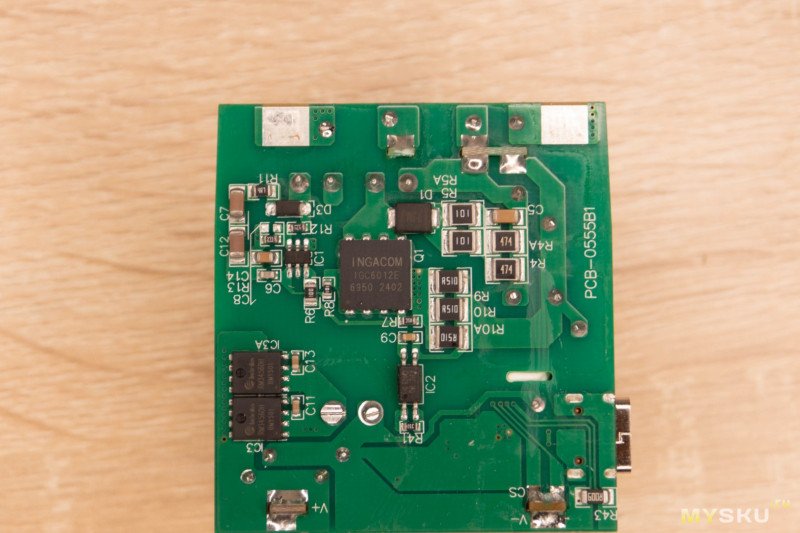

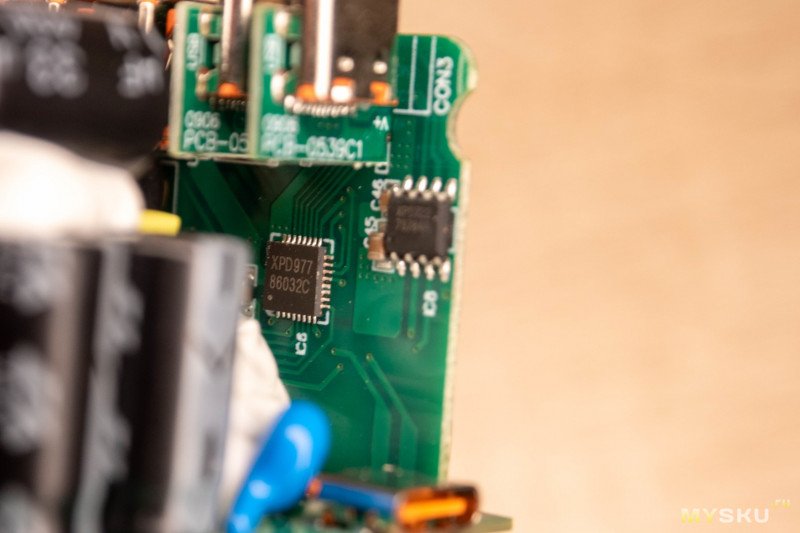

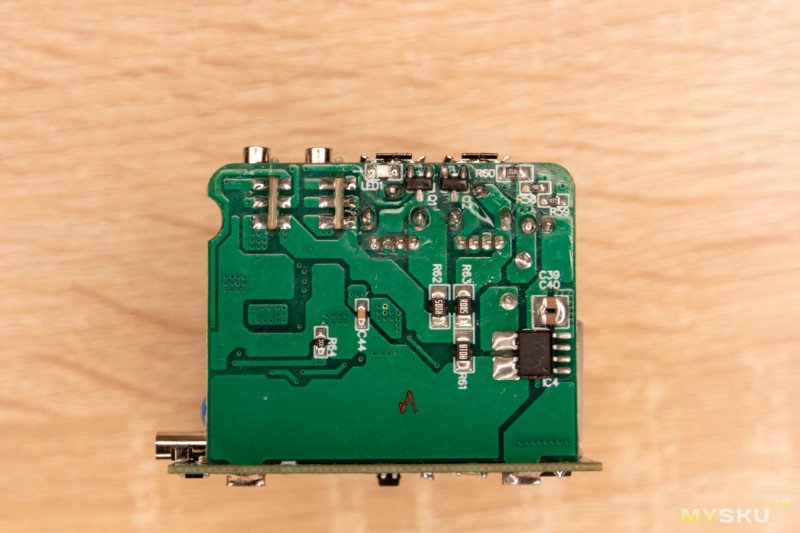

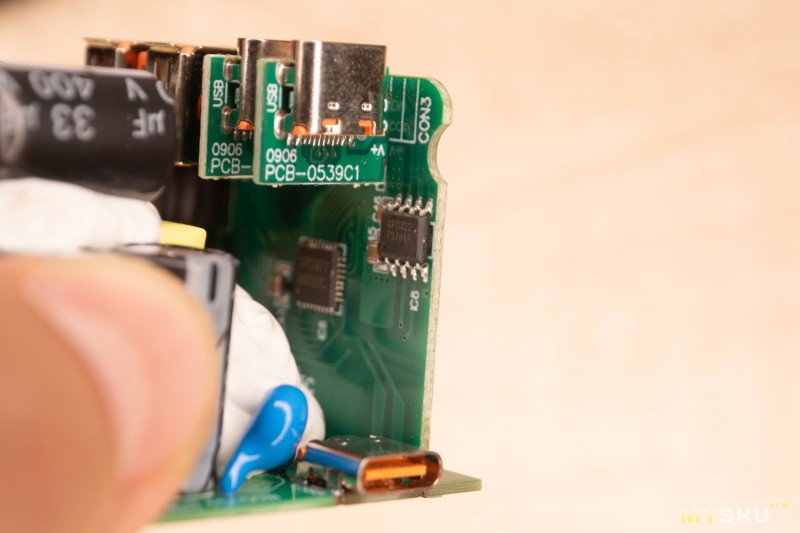

Даташиты для всех элементов не искал, но постарался сделать снимки с хорошо читаемой маркировкой на случай если кому-то будет интересно.

Итоги

Как по мне, неплохое решение для любителей путешествовать. За один раз можно зарядить большинство носимых гаджетов и не переживать, что в отеле будут нестандартные розетки.

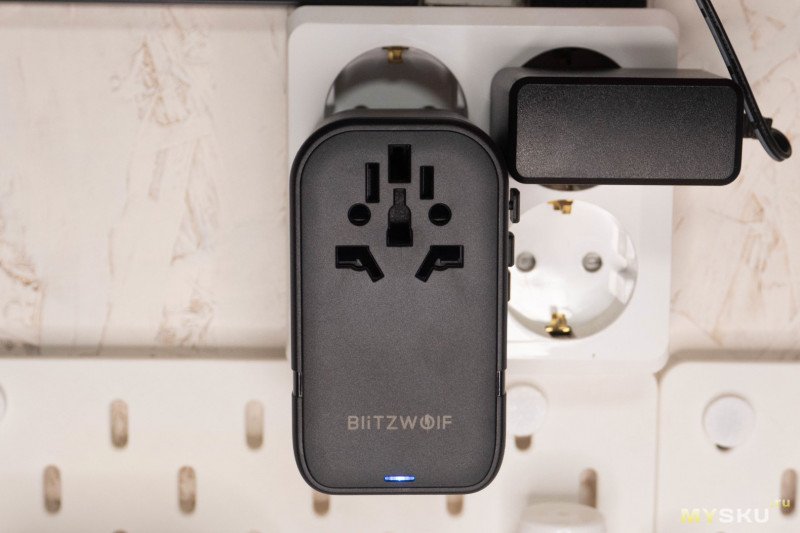

У меня этот блок прижился в мастерской над основным столом. Использую его для зарядки ноутбука, питания паяльника и в качестве переходника для нестандартных вилок, уже забыл когда из розетки его вытаскивал.

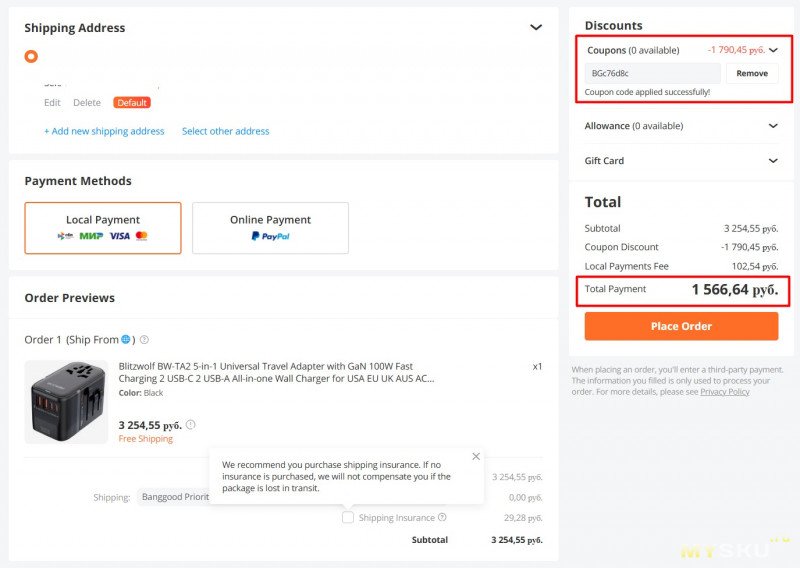

Купон BGc76d8c снижает цену до 1566 рублей.
