Измерительные клещи-мультиметр BSIDE U5

Обычно у токовых клещей губки должны смыкаться с минимально возможным зазором, поэтому удивился, когда увидел вот такой вариант от Bside, который способен измерять переменный ток до 100.0A и постоянный до 600А с шагом 0.1A, стало интересно насколько он окажется точен на практике. При таком размере он может быть неплохим универсальным инструментом.

Характеристики

Постоянное напряжение: 60.00мВ — 610В | Шаг: 0.01мВ — 1В | Точность: ± (0.8% + 1)
Переменное напряжение: 60.00мВ — 610В | Шаг: 0.01мВ — 1В | Точность: ± (1.0% + 1.2)
Постоянный ток: 1.0 — 600.0 А | Шаг: 0.1 А | Точность: ±2.5%
Переменный ток: 1.0 — 100.0 А | Шаг: 0.1 А | Точность: ±2.5%
Сопротивление: 0.1Ом — 60.00МОм | Шаг: 0.1Ом — 0.01МОм | Точность: ± (1.2% + 2)
Ёмкость: 0.01мкФ — 60мФ | Шаг: 0.1мкФ — 0.01мФ | Точность: ± (3.5% + 4.5)
Частота: 1Гц — 10МГц | Шаг: 0.1 Гц | Точность: ±4%
Скважность: 10.0% — 95% | Шаг: 0.1% | Точность: ±3%
NCV: Регулируемая чувствительность (низкая, средняя, высокая)

Особенности:

Продвинутый TFT-дисплей: Яркий 1.8-дюймовый цветной TFT-экран обеспечивает улучшенную читаемость, позволяя с лёгкостью снимать показания даже в условиях слабого освещения.

Инновационный U-образный дизайн клещей: Большое раскрытие губок на 16 мм позволяет работать с кабелями разного диаметра, что делает измерение тока в труднодоступных местах простым и эффективным.

Бесконтактное определение напряжения (NCV): Безопасно определяйте наличие напряжения с регулируемой чувствительностью, что обеспечивает быструю и удобную проверку. Функция обнаружения фазного провода (LIVE) позволяет точно проверять наличие напряжения в цепи.

Многофункциональность: Объединяет в одном приборе функции электронной отвертки, токовых клещей и мультиметра, с лёгкостью покрывая широкий спектр электротехнических задач.

Аккумуляторная батарея: Оснащен перезаряжаемым литий-ионным аккумулятором с зарядкой через USB Type-C для постоянного питания и увеличенного времени работы без частой замены батарей.

Комплектация:

1 x Токовые клещи BSIDE U5
2 x Измерительных провода (щупа)
1 x USB Type-C кабель для зарядки
1 x Сумка для хранения
1 x Руководство пользователя

Распаковка и внешний вид

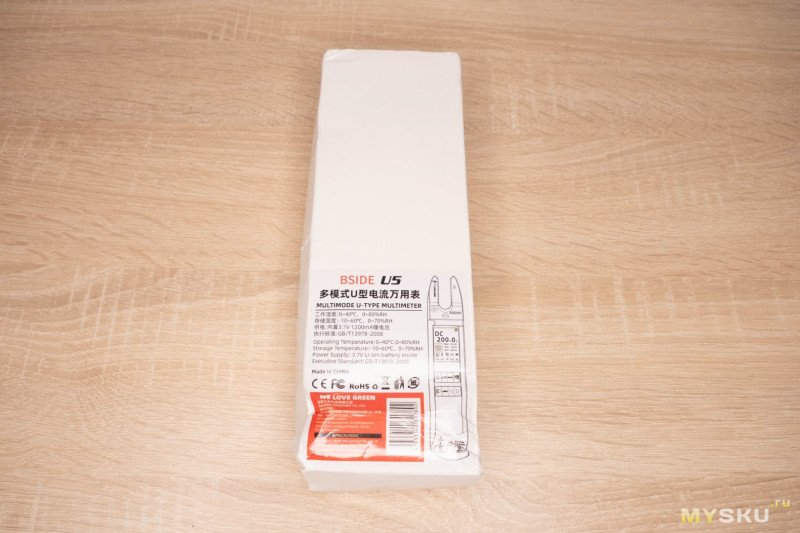

Приходит белая коробка со небольшой наклейкой, на которой есть название модели, набросок дизайна корпуса и очень краткие характеристики.

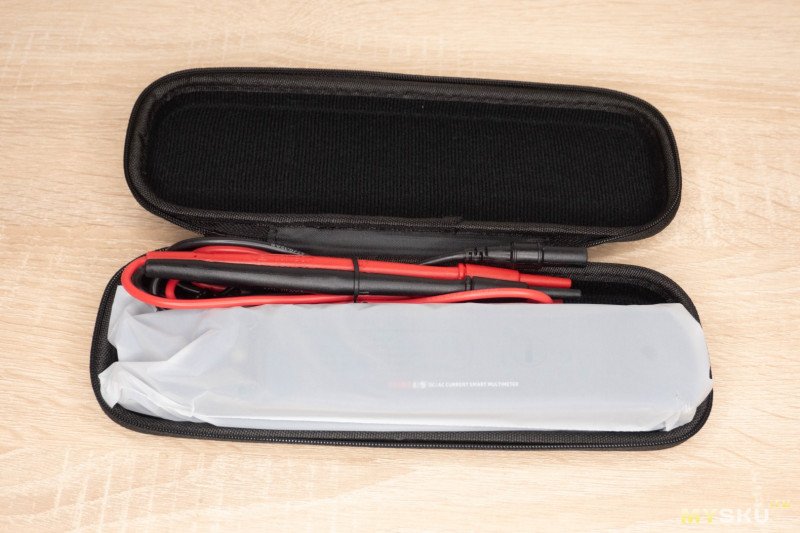

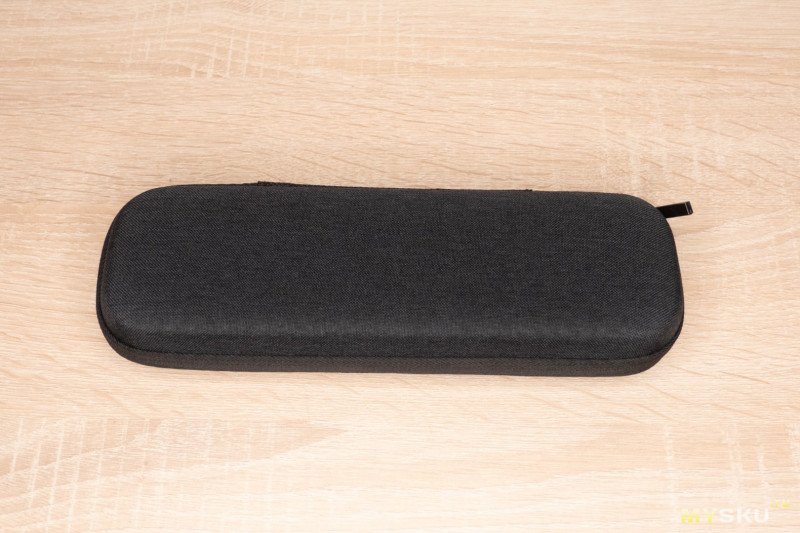

Несмотря на такую скромную упаковку, внутри лежит неплохой кейс с застежкой-молнией.

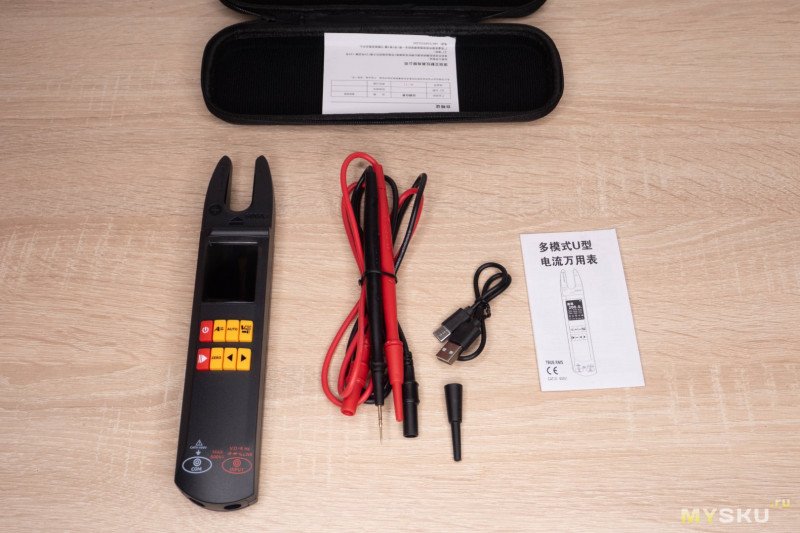

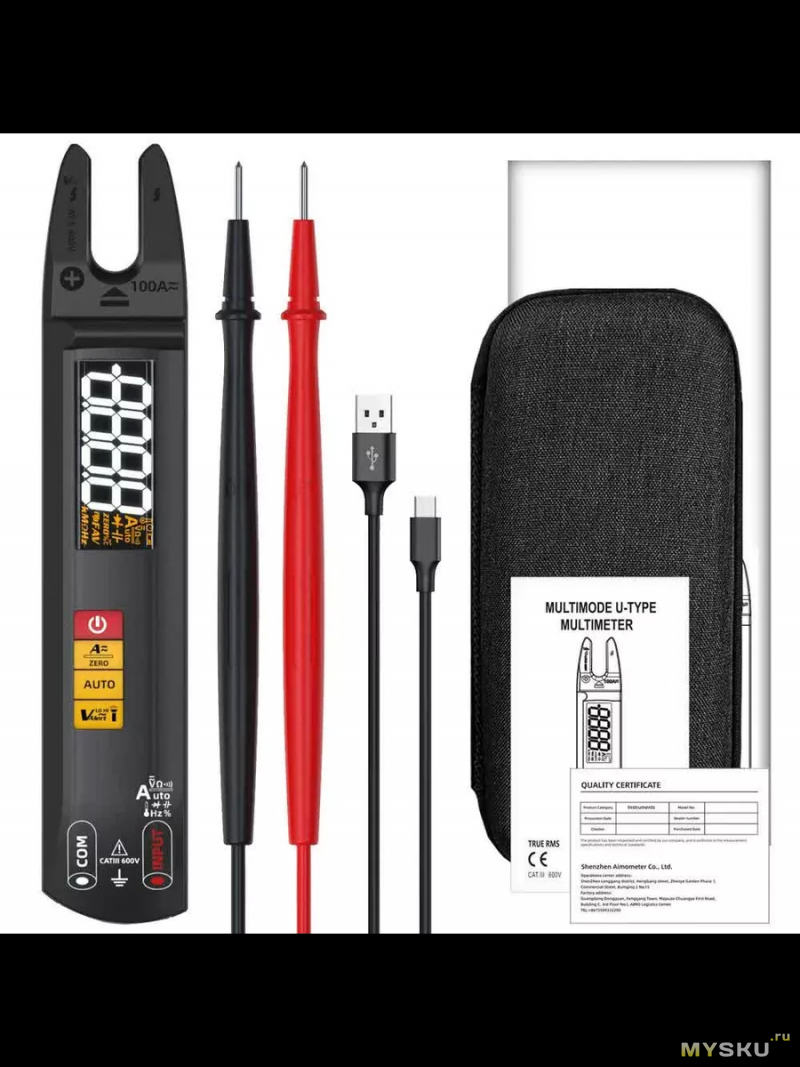

В комплекте клещи-мультиметр, пара стандартных щупов, шнур Type-C для зарядки и инструкция.

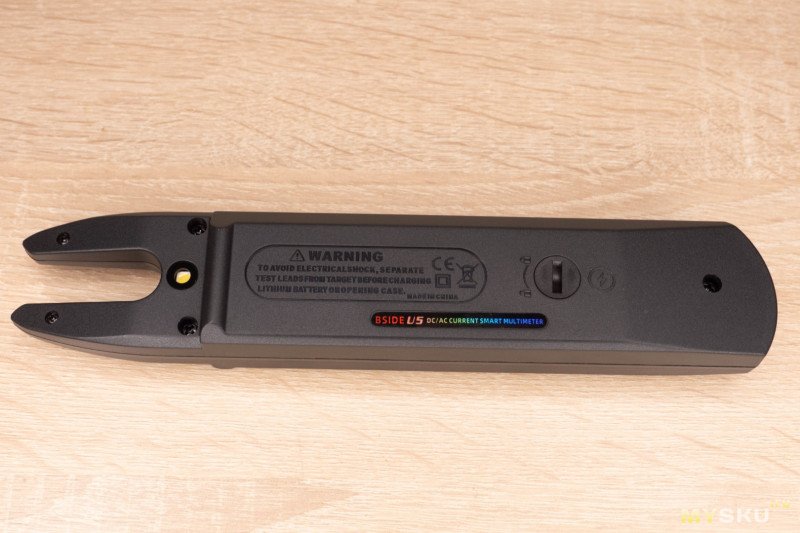

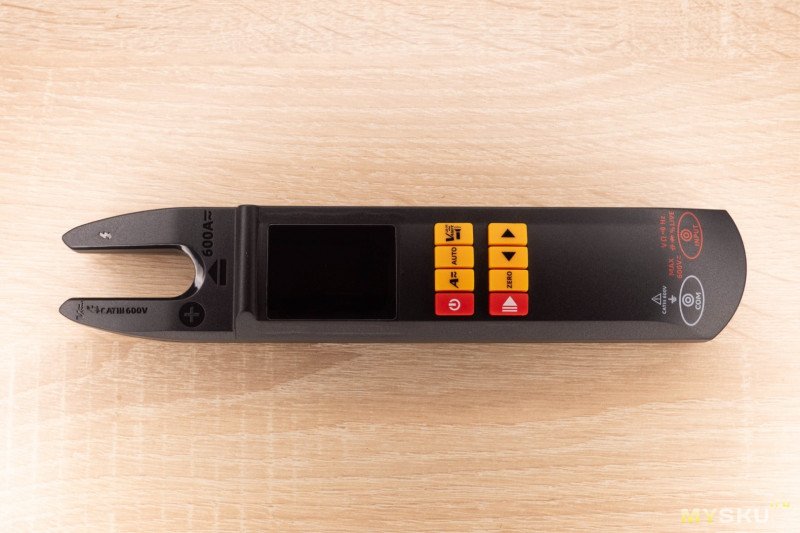

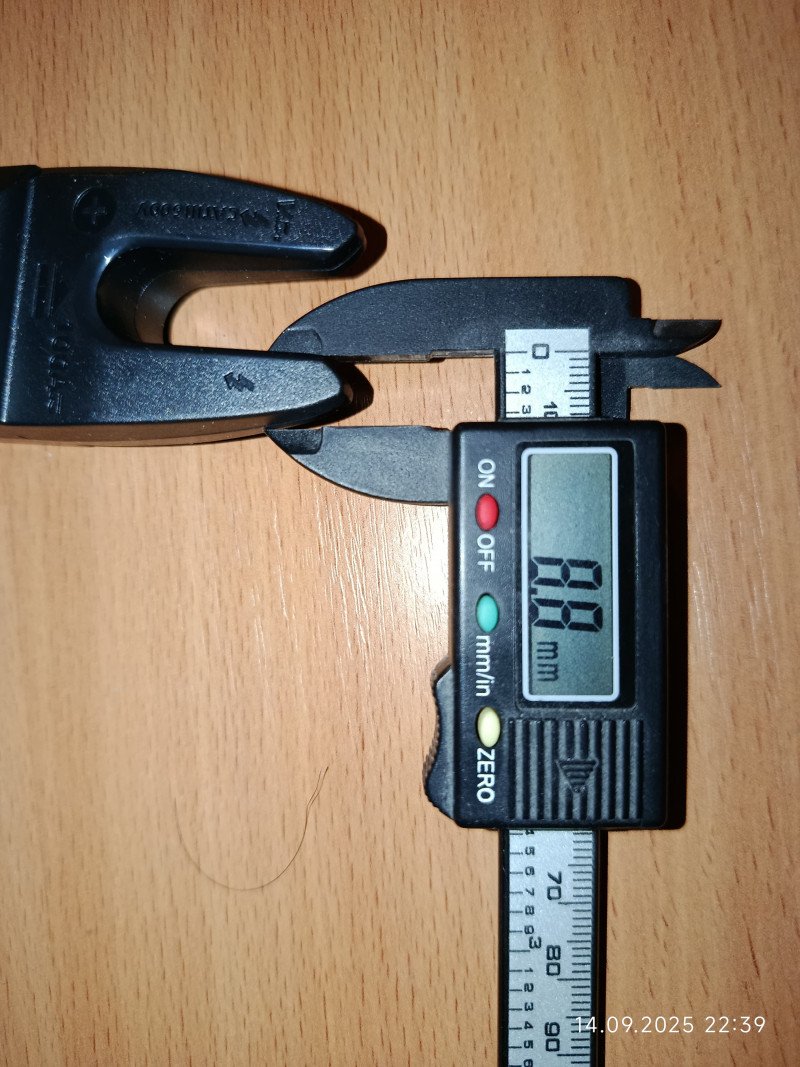

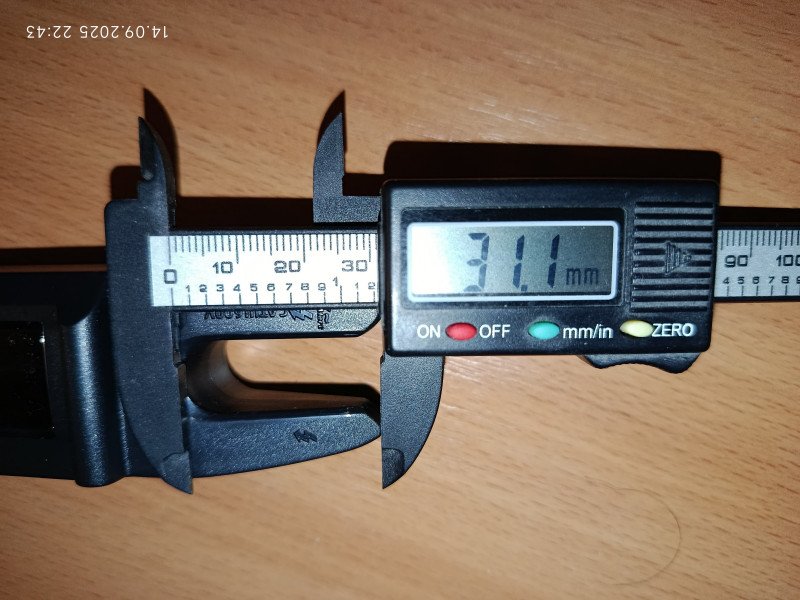

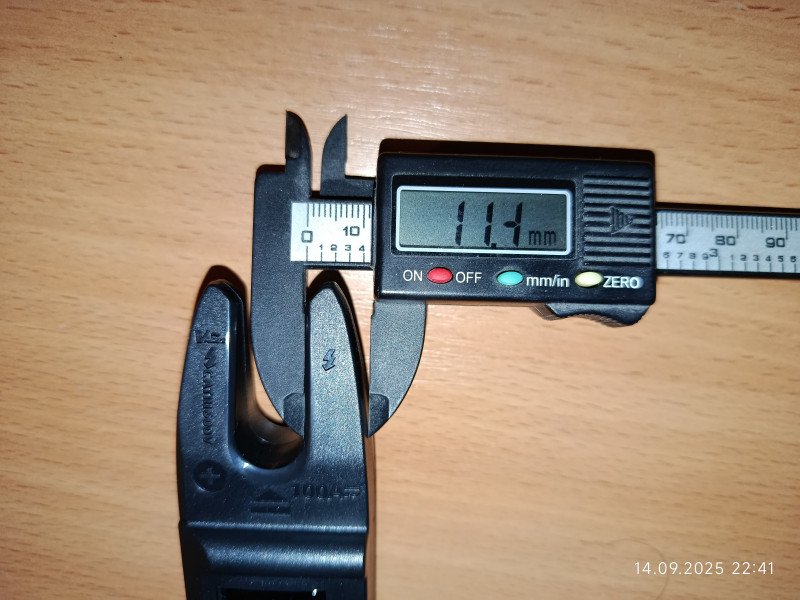

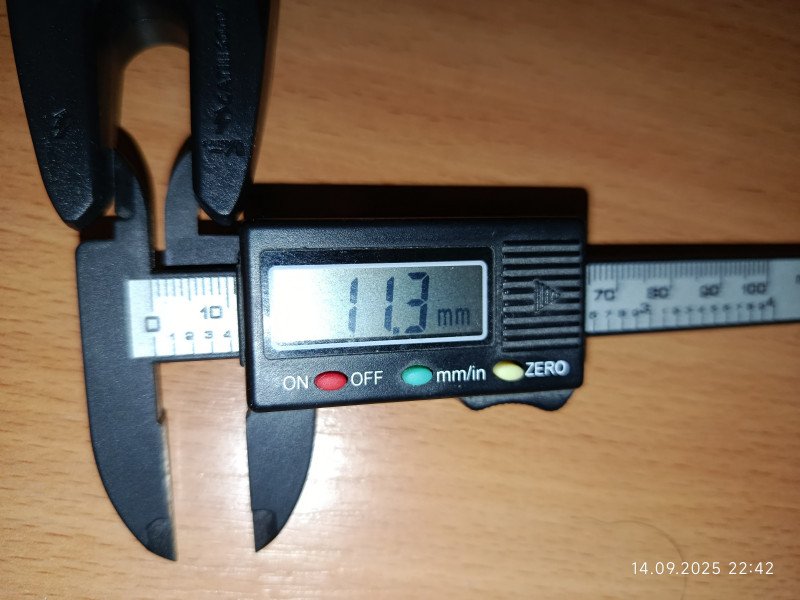

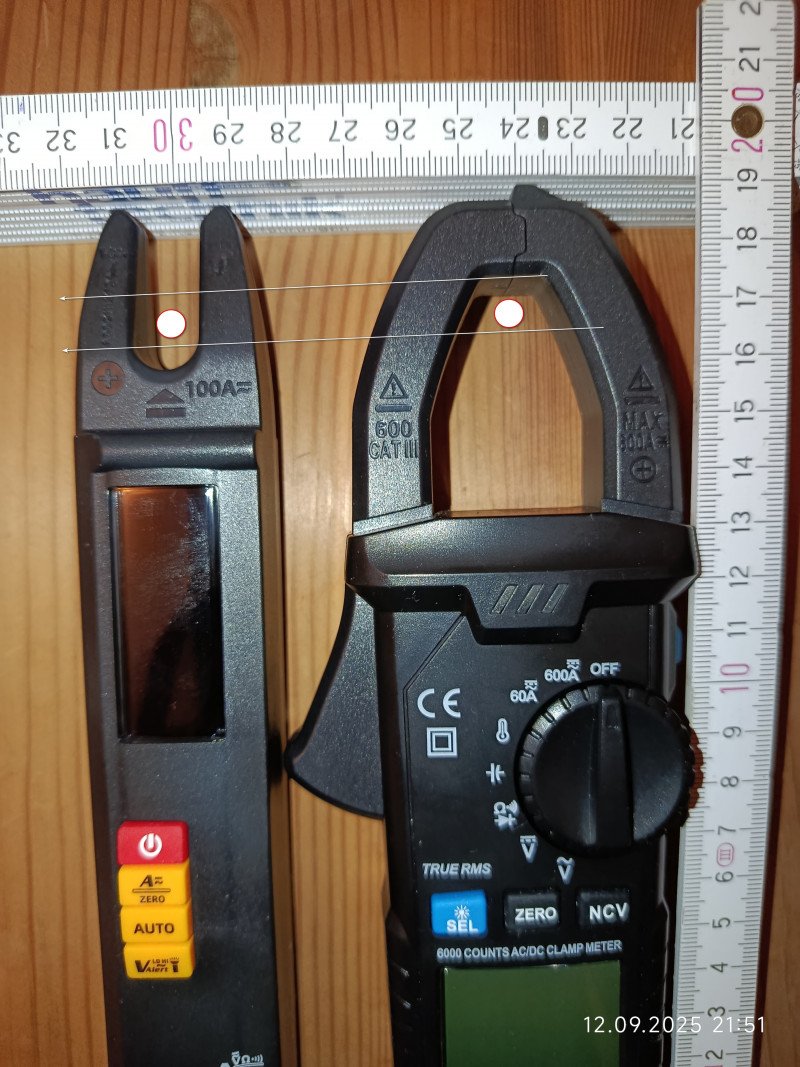

Я не знаю, правильно ли называть этот прибор «токовыми клещами», т.к. эти клещи по сути отсутствуют и провод помещается в вырез шириной 16мм, который находится в верхней части корпуса. На лицевой стороне расположен дисплей и несколько кнопок управления, сзади имеется слот для зарядки, прикрытый заглушкой и фонарик.

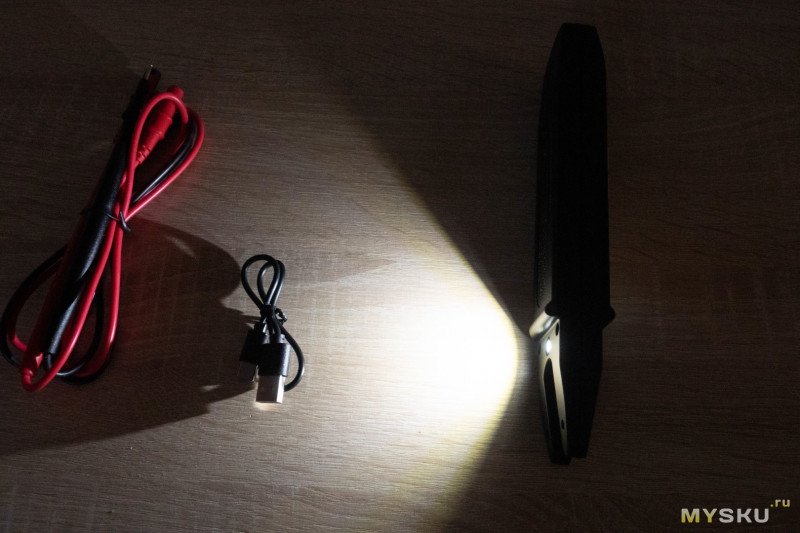

Светодиод довольно яркий, практически как в телефоне. Его позиция не самая удобная, но благодаря паразитной засветке, измеряемый провод видно нормально.

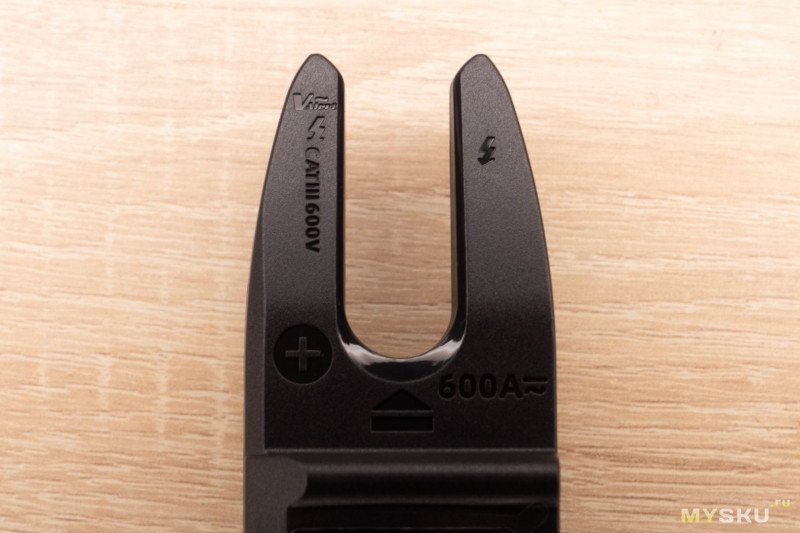

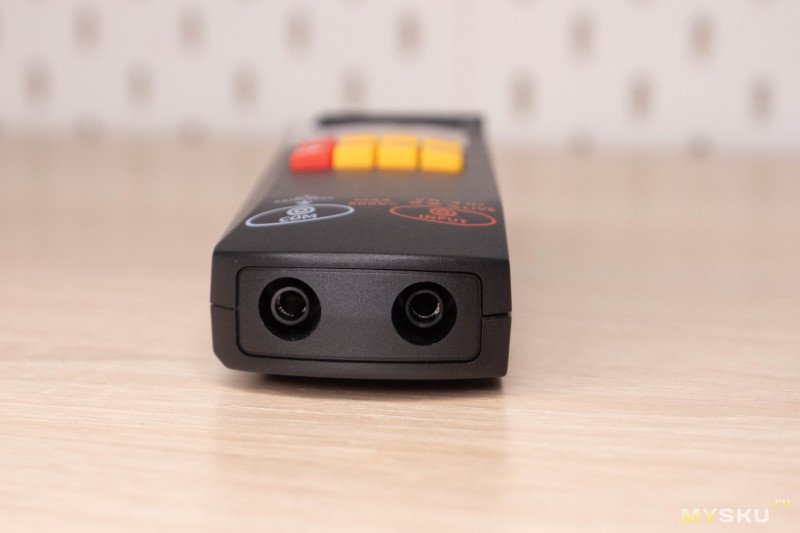

На губках имеется маркировка, которая указывает полярность, область куда желательно доводить проводник и местонахождение катушки для определения напряженности сети. Разъемы для подключения щупов мультиметра находятся в нижней части корпуса.

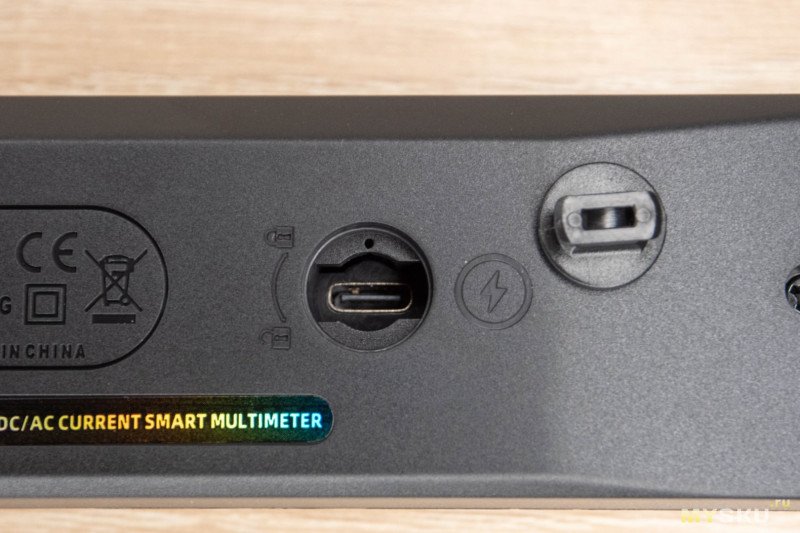

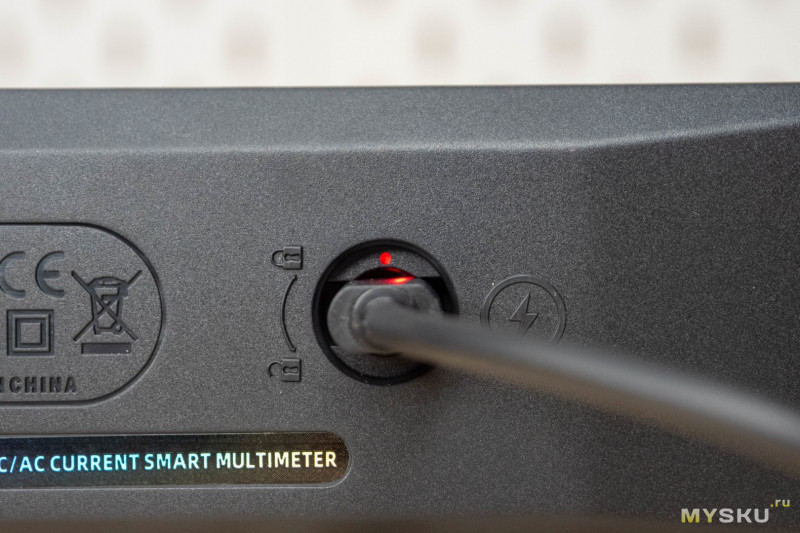

Разъем зарядки немного утоплен, но места достаточно, чтобы подошел любой Type-C кабель.

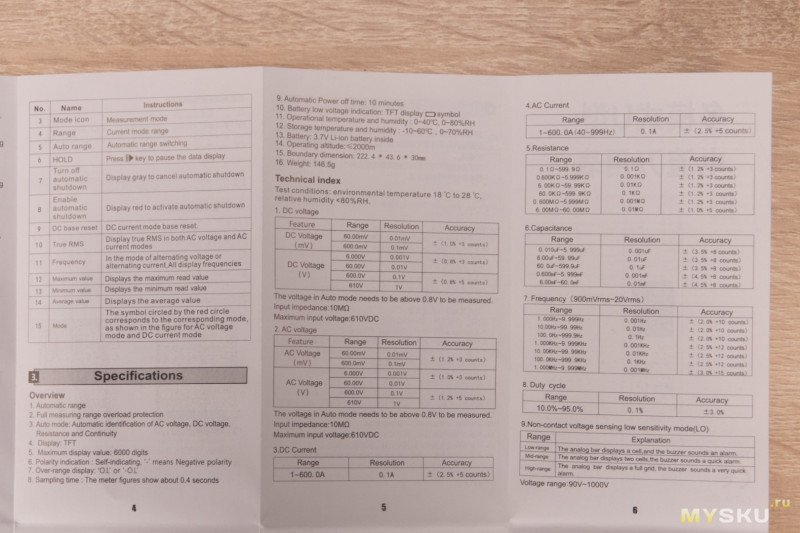

Кому интересно, вот кусок инструкции с характеристиками.

Тестирование

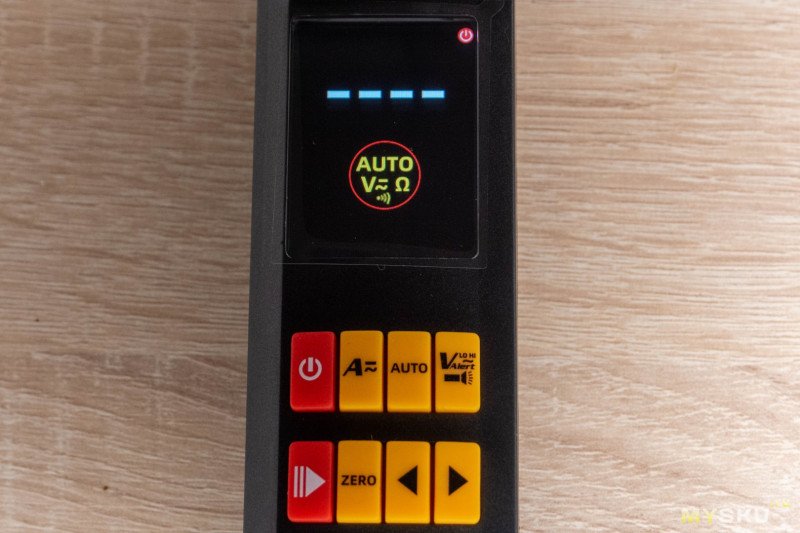

При включении активируется автоматический режим, в котором мультиметр измеряет напряжение, сопротивление, прозванивает цепь и может бесконтактно определять напряженность. Нажатием кнопок со стрелками переключаются ручные режимы, в нижней части дисплея при этом подсвечивается текущий. По центру помимо основного значения отображается минимум и максимум, а также диапазон измерений. По умолчанию язык китайский, переключиться на английский можно удержанием левой нижней кнопки.

Левая верхняя кнопка управляет режимами бесконтактной проверки напряженности и фазы.

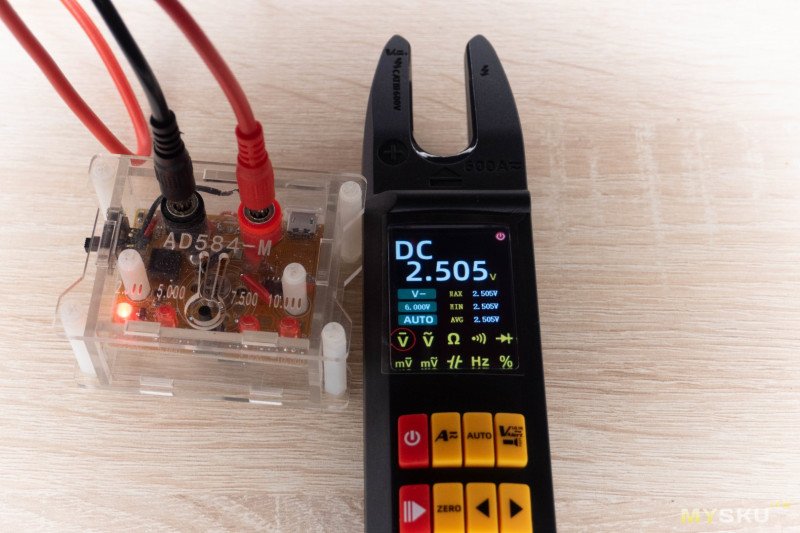

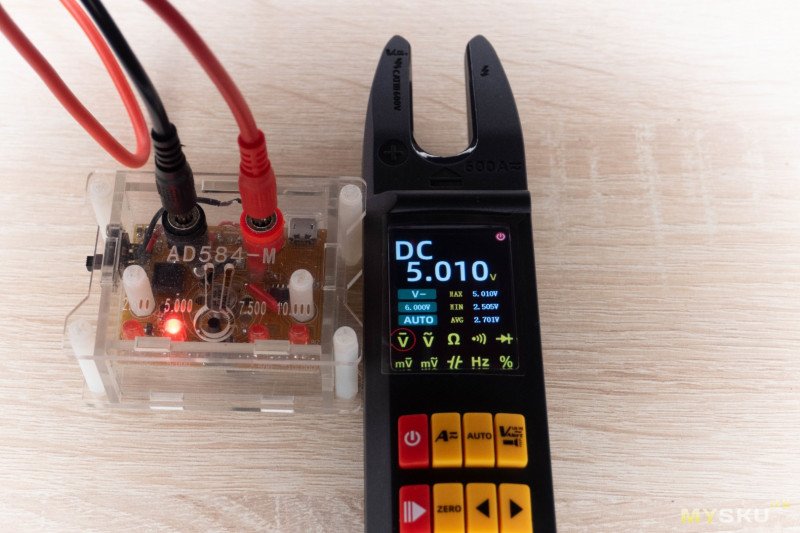

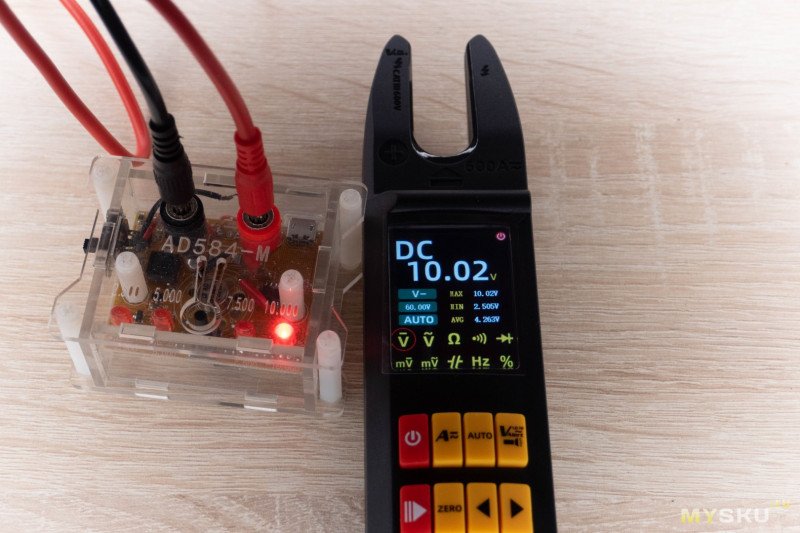

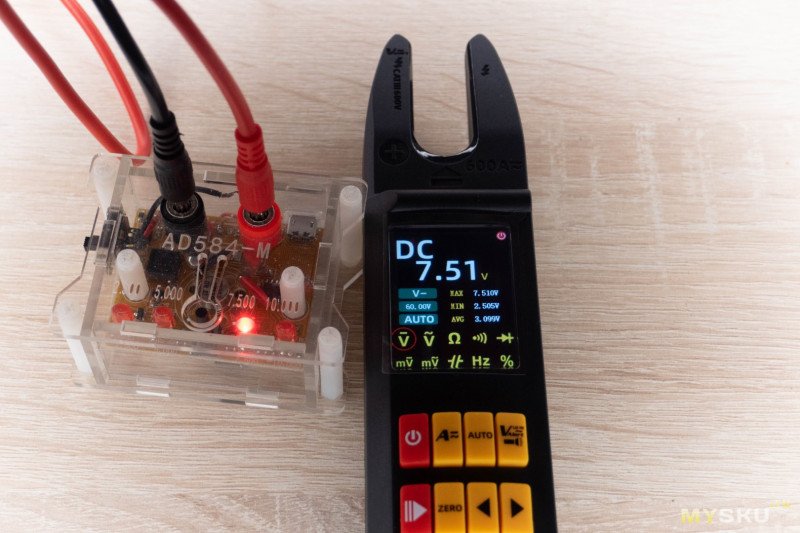

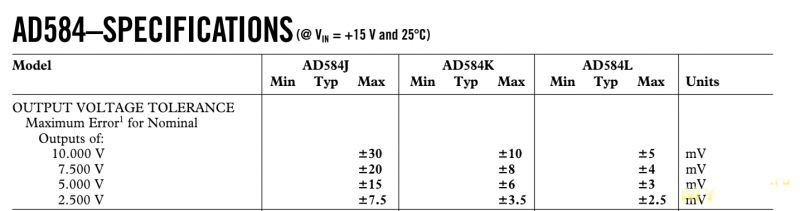

Для начала проверил точность измерения напряжения с помощью ИОН. Показатели укладываются в погрешность источника.

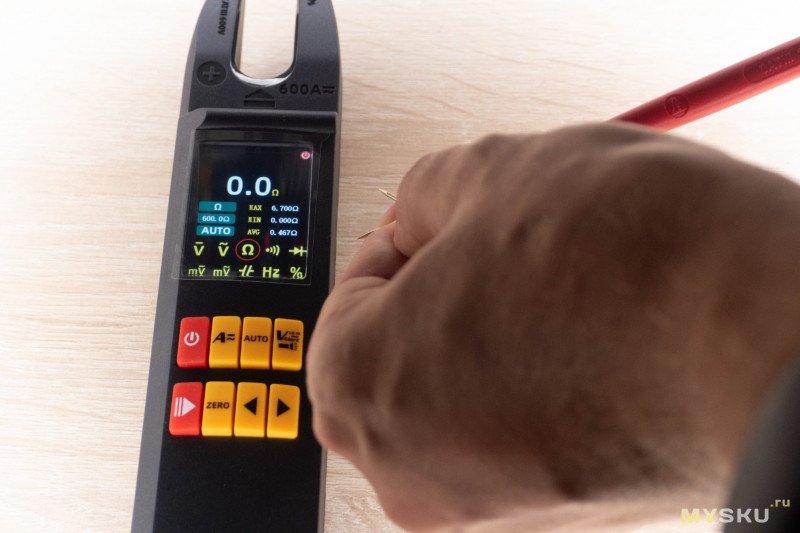

Сопротивление щупов откалибровано, при этом можно дополнительно вручную обнулить значение, нажав кнопку «ZERO». Долгое её удержание очищает минимум и максимум.

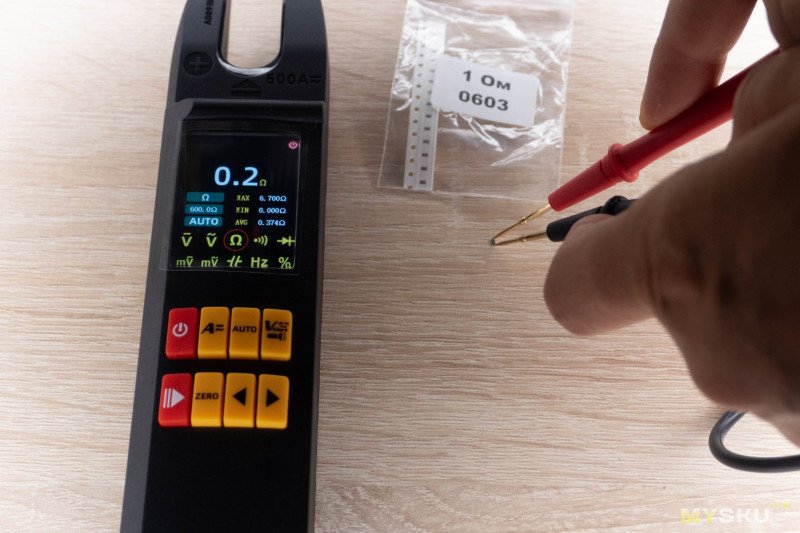

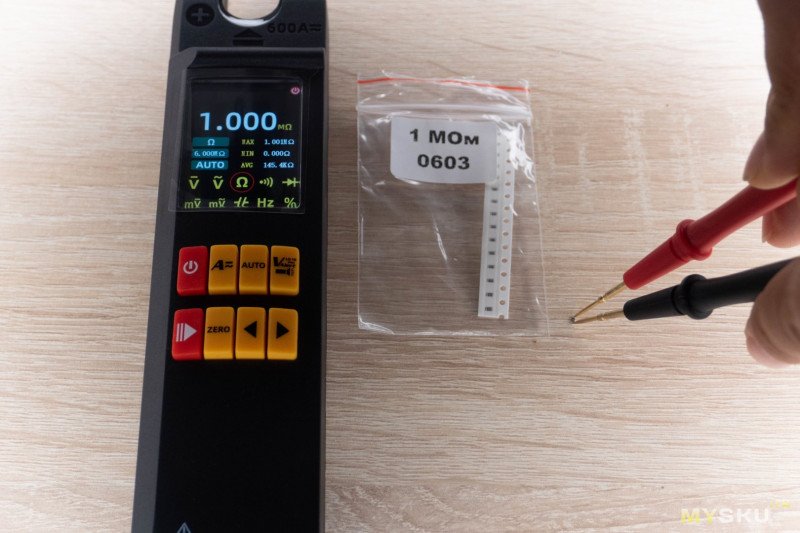

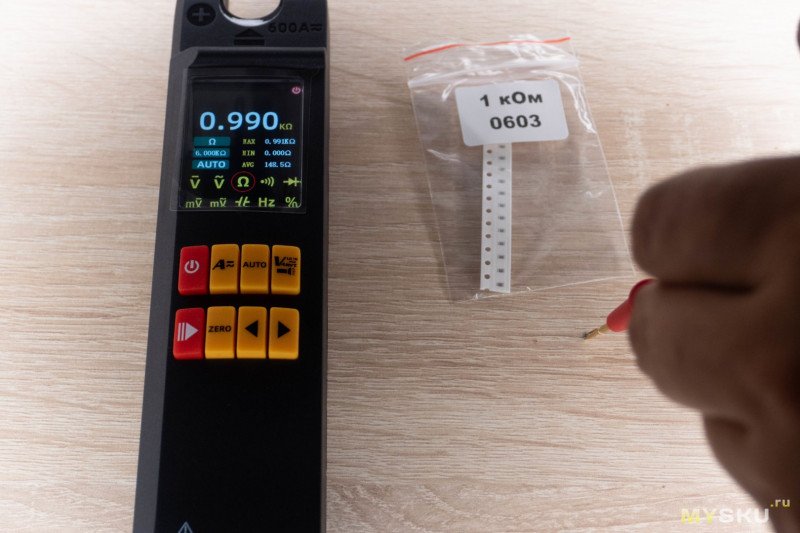

При сопротивлении 1Ом погрешность получилась довольно большой, при 10Ом уже получше и после 100Ом уже находилось в пределах допуска резисторов.

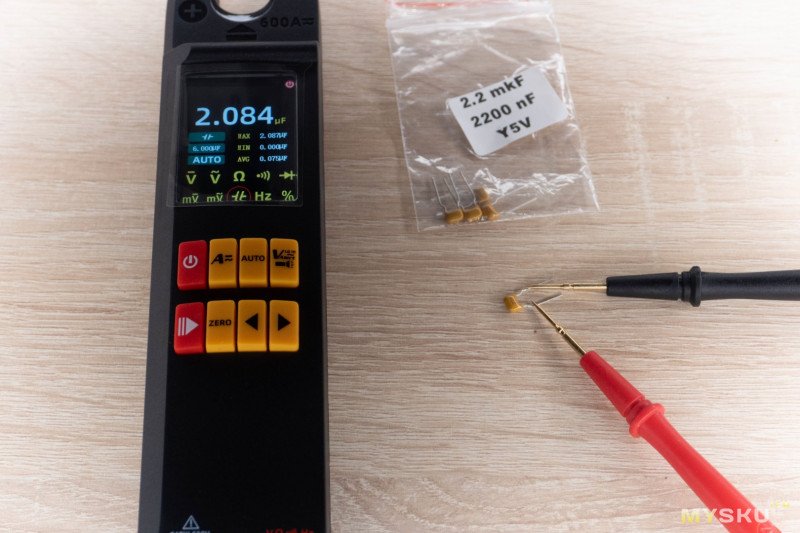

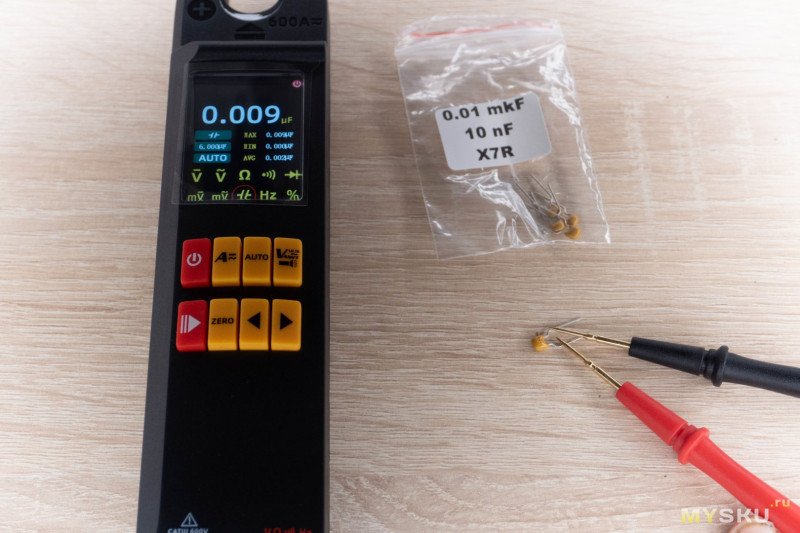

С конденсаторами ситуация лучше. Даже минимальный номинал 10нФ посчитало относительно нормально, 2.2мкФ и 47мкФ тоже ничего критичного с учетом допуска.

В режиме проверки диодов, мощные светодиоды светятся. Судя по надписям на экране, поддерживается падение напряжения до 3В.

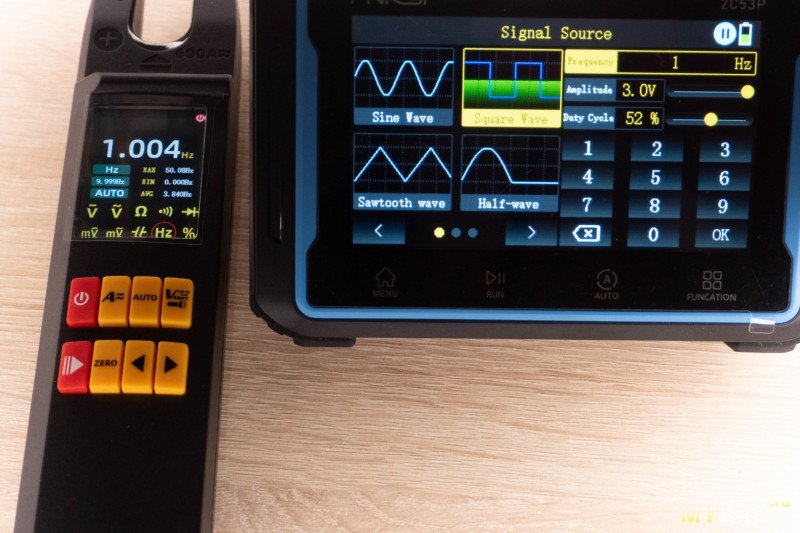

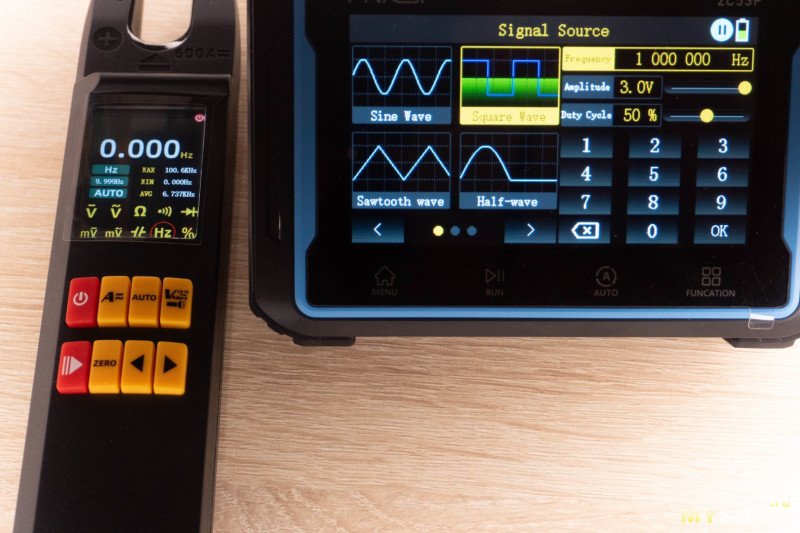

Частоту измерял меандром и поначалу всё было нормально.

Но после 1МГц мультиметр перестал видеть сигнал, хотя генератор на этом значении выдает относительно нормальную форму.

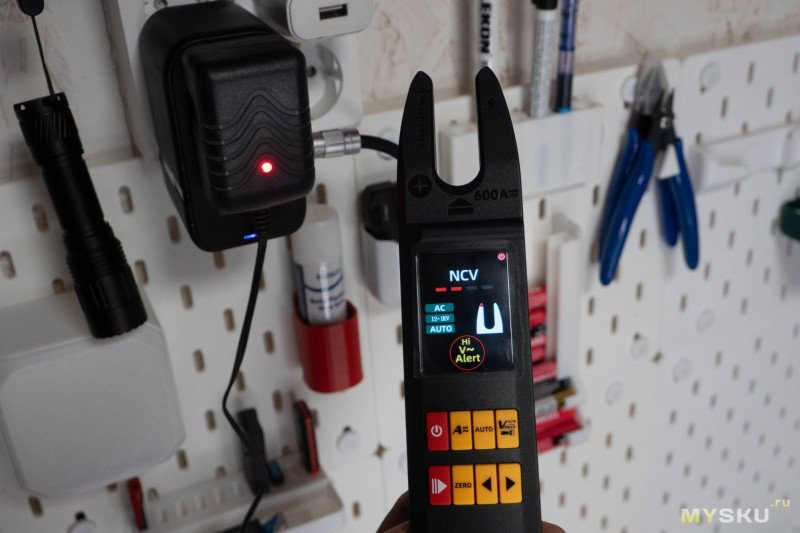

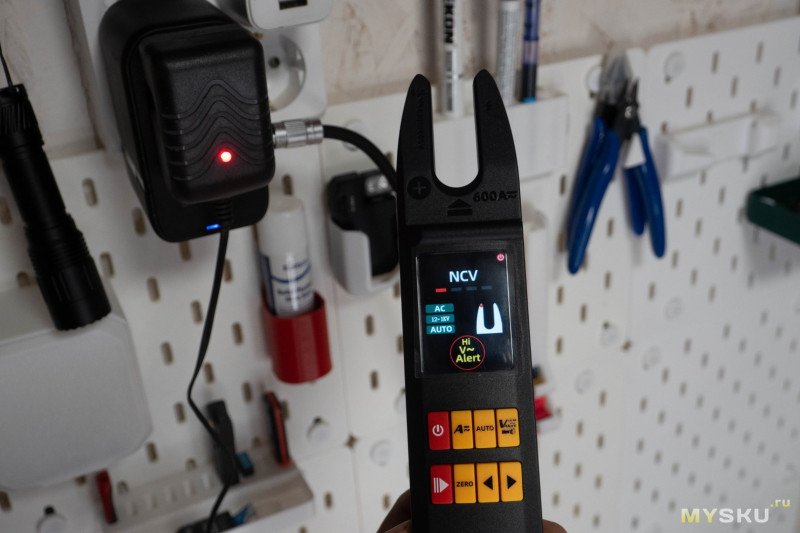

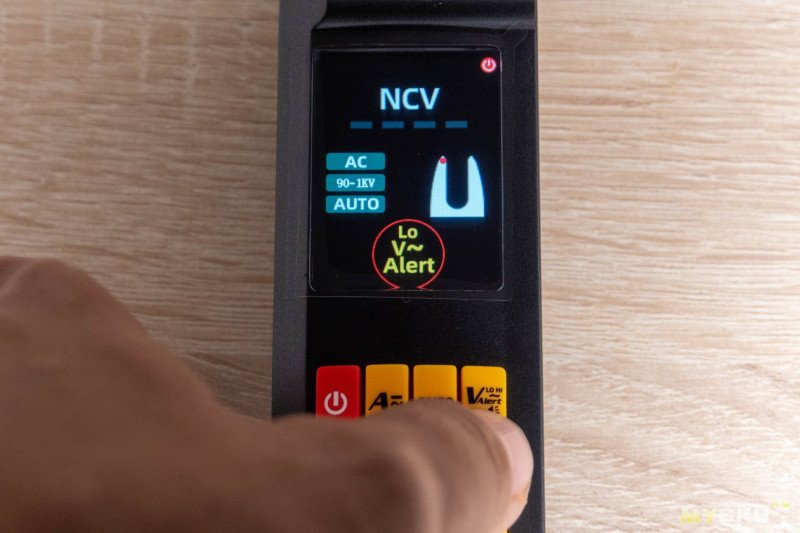

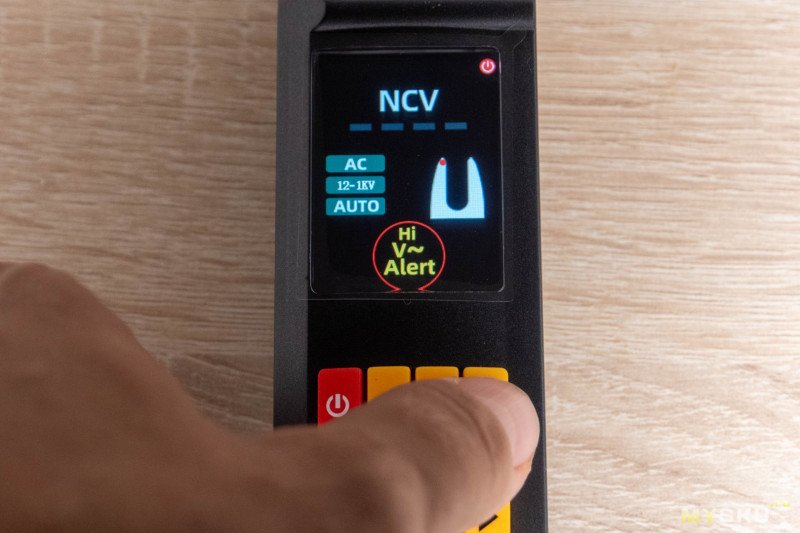

Чуть не забыл за бесконтактное определение напряженности. Есть выбор между «Lo» и «HI» режимами. Сначала думал, что это выбор диапазона, в первом случае если напряжение низкое, во втором высокое, но потом присмотрелся к надписям и понял, что это чувствительность. При высокой сигнализация с редким писком срабатывает уже сантиметрах в 15-18 от блока питания, а постоянным он становится где-то в 5см. В режиме «Lo» дистанция сокращается примерно вдвое.

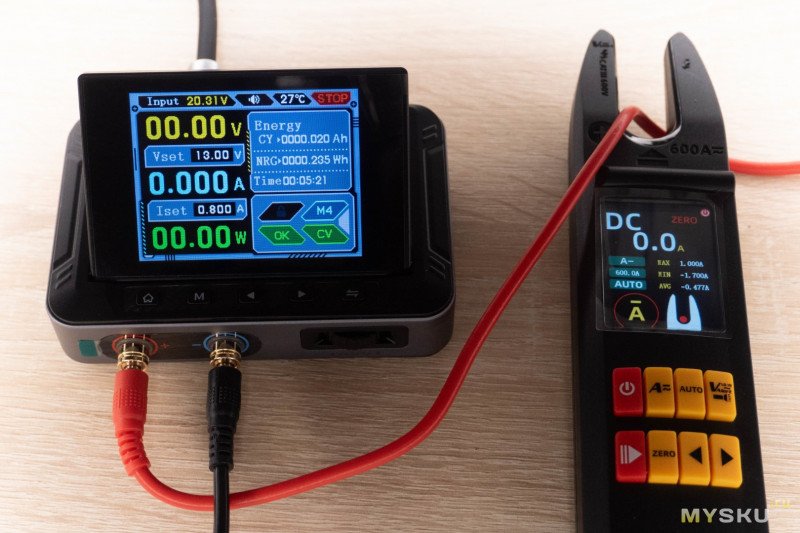

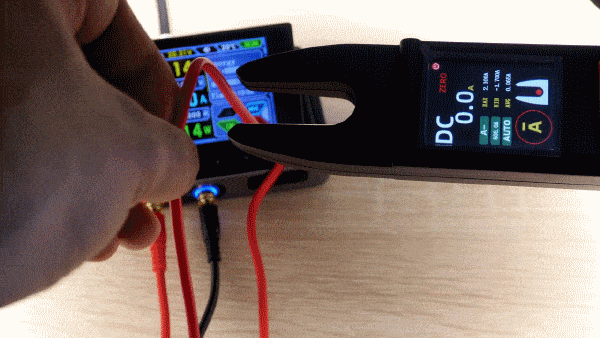

Ну и под конец самое главное — бесконтактное измерение тока. Начал я с небольших значений постоянного, т.к. легко было контролировать процесс. В качестве истоxника напряжения использовал преобразователь FNIRSI DPS-150, который неплохо себя показал во время тестирования в обзоре. Перекинул плюсовой провод и обнулил значение для обесточенной цепи.

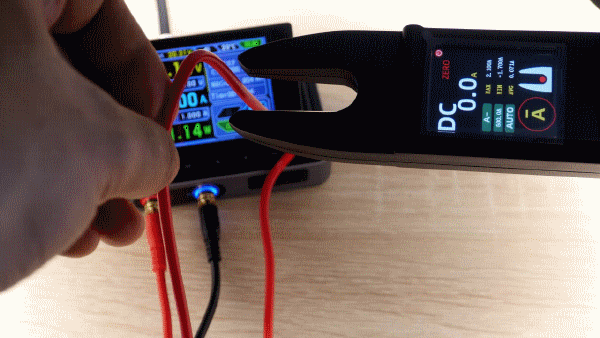

При нагрузке 0.1А, Bside насчитал 0.2А.

После 0.2А показатели выровнялись, но до 0.6А всё еще могли перепрыгивать на 0.1.

После 0.7А стабильно совпадали.

Хотя на граничных значениях десятые всё еще округлялись до большего значения.

Для получения корректных данных, проводник нужно размещать как можно ближе к основанию губок. Отклонение вправо или влево особой роли не играют.

Можно и вовсе не касаться стенок.

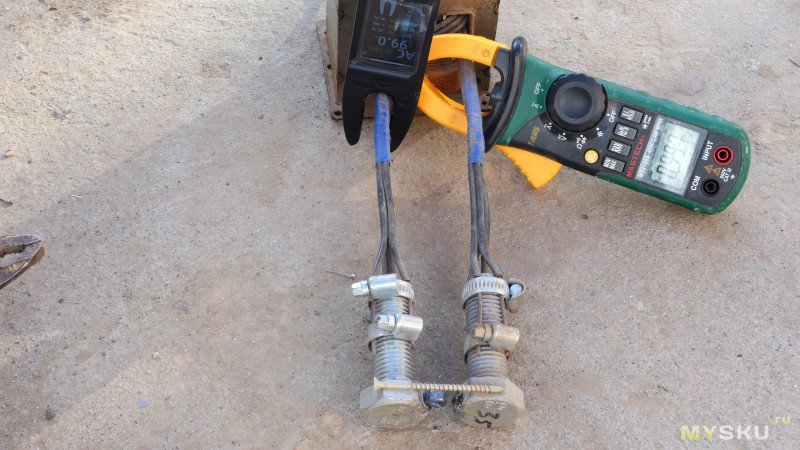

Для переменного тока в описании указан потолок 100А, поэтому с помощью других клещей я подобрал оптимальный шуруп в качестве нагрузки и разбег двух приборов составил 0.9А. Когда настраивал фотоаппарат, бликов не былою. Не знаю что потом произошло )

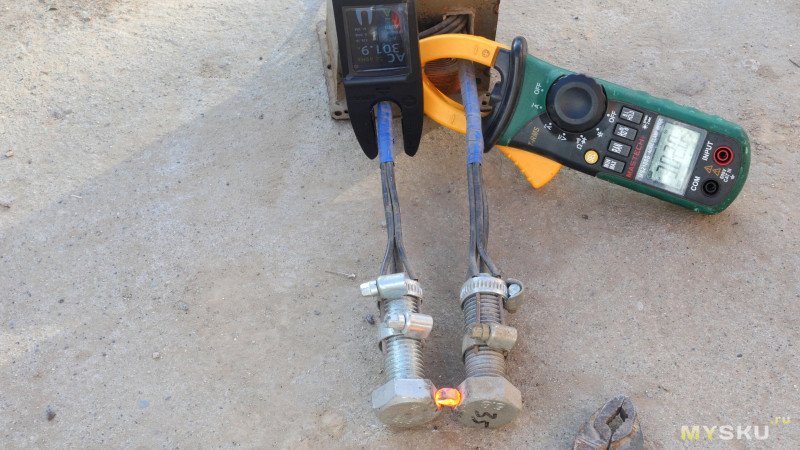

Любопытство взяло верх и сделав из гайки лампочку, я постепенно опустил губки на всю глубину, наблюдая за показателями на экране и принюхиваясь к запаху дыма. В итоге ток в 300А Bside выдержал без последствий, но с той же погрешностью в десятые. В режиме измерения переменного тока нельзя обнулять значение, так что повысить точность не получится, да и нужно ли?

Что внутри

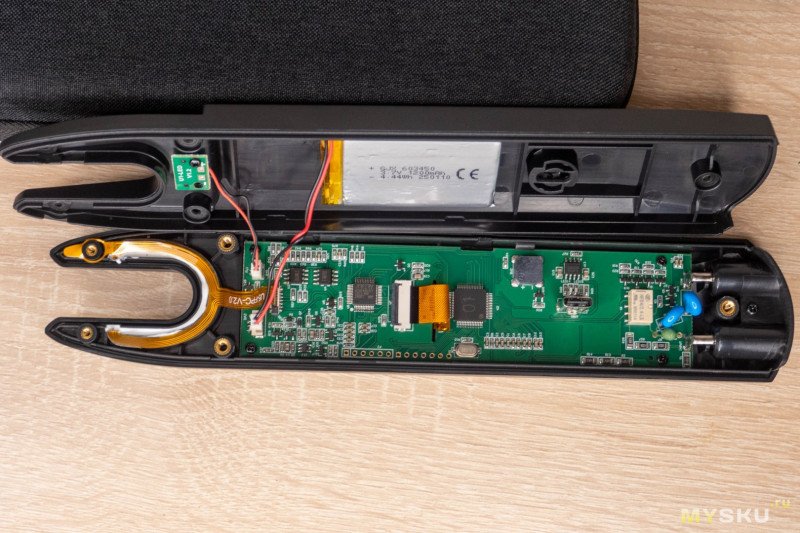

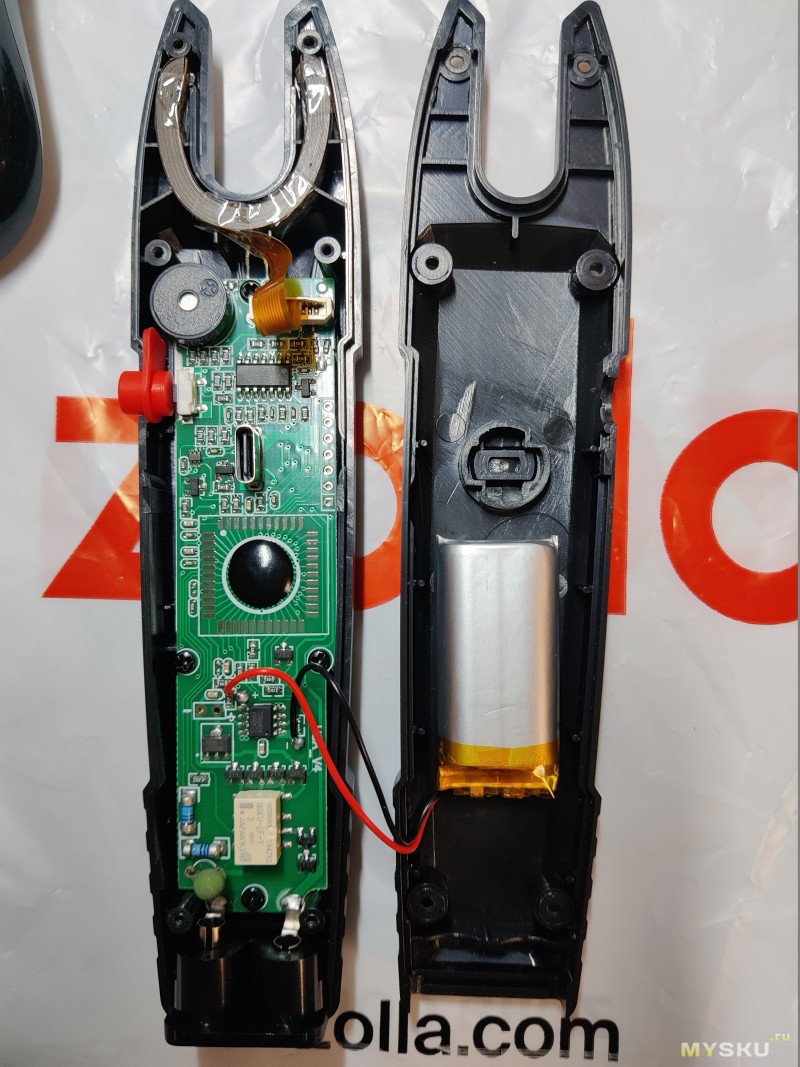

К задней стенке приклеен аккумулятор 1200мАч. Для фиксации корпуса используются резьбовые втулки и винты, а не саморезы. Вроде мелочь, а приятно.

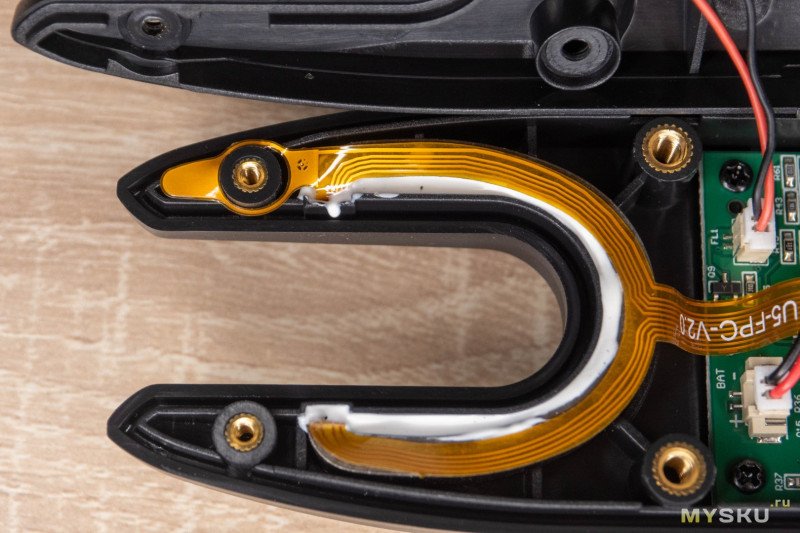

Внутри губок находится шлейф с несколькими контурами. Снизу он залит герметиком, так что не понятно куда уходят концы. В левом «ушке» есть дополнительный участок для бесконтактного обнаружения напряженности.

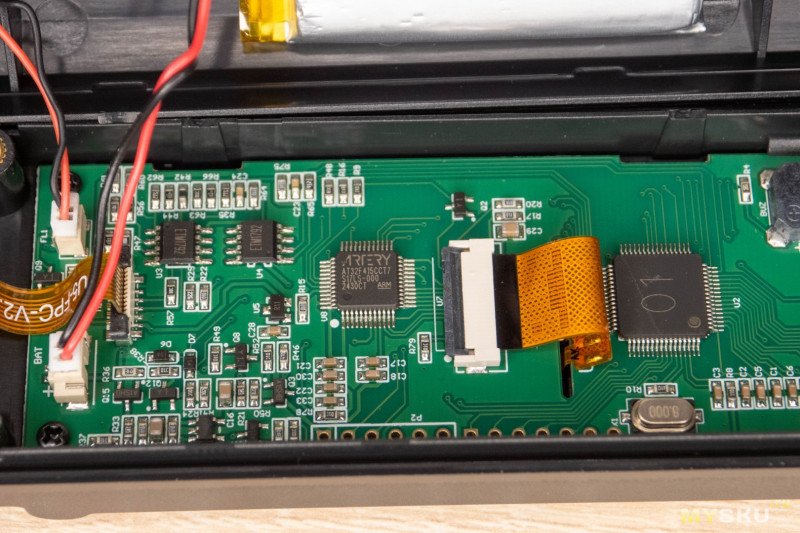

Один микроконтроллер с маркировкой 01, второй AT32F415.

Итоги

Нормальная компактная модель для быстрого анализа или использования в качестве дежурного варианта в мастерской/гараже. Все поддерживаемые параметры измеряет довольно точно, вопросы есть по сути только к частоте, т.к. у меня он запнулся об 1МГц, при указанном в описании пределе в 10МГц. Разомкнутые губки с одной стороны удобны в стесненных условиях, но нельзя зацепиться за провод и оставить так висеть для продолжительного мониторинга. Аккумулятор ёмкий и за время тестирования не сел несмотря на то, что не был полностью заряжен после получения. Но вот индикатора не хватает, в инструкции написано, что при низком напряжении на дисплее появится соответствующий значок, что не очень удобно.

Ну и подставки мне не хватает, видимо инженеры подразумевали, что пользователь не будет выпускать его из рук во время измерений.

UPD мне не давал покоя пункт о том, что автоотключение происходит через 15 минут если на дисплее высвечивается значок питания, а вот как его отключить, там не написано. В итоге методом тыка понял, что нужно включить питание, не отпуская кнопку включения коротко нажать на любую другую и после этого отпустить первую. Значок питания станет серым.

Скидки

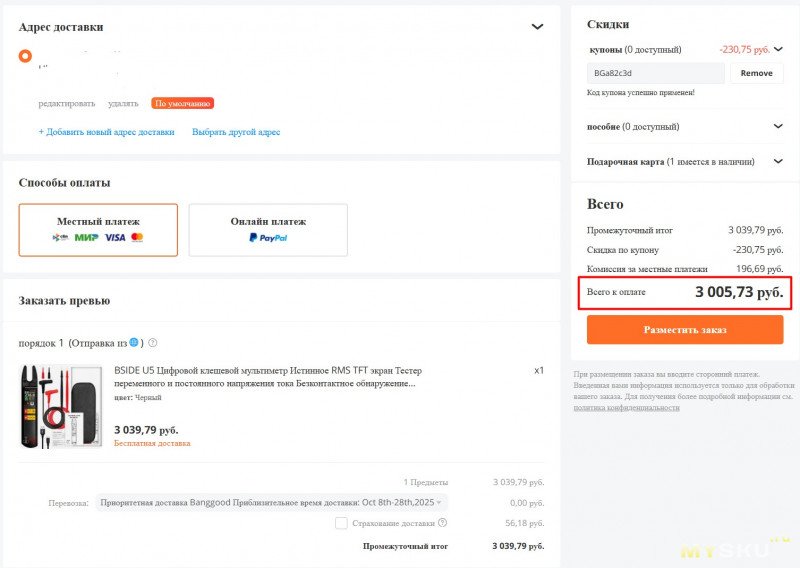

Купон BGa82c3d снижает цену до 3000 рублей.
