Мультиметр-осциллограф RONGCE RC7105

Увидев очередной мультиметр, я обычно не могу просто так пройти мимо, особенно если можно его взять на обзор на бэнге. Этот раз не стал исключением. Давайте посмотрим чем нас порадует очередная китайская «темная лошадка»

Белая коробочка без понтов

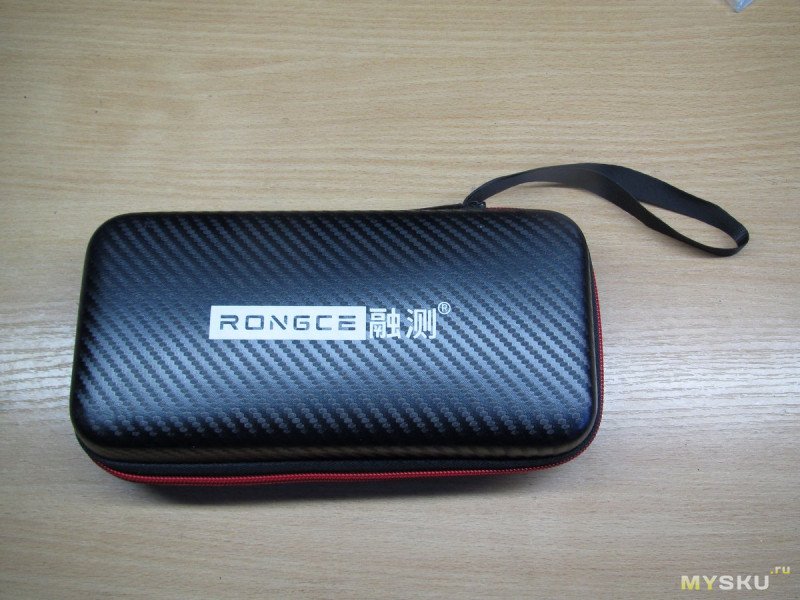

А вот внутри приятный жесткий кейс

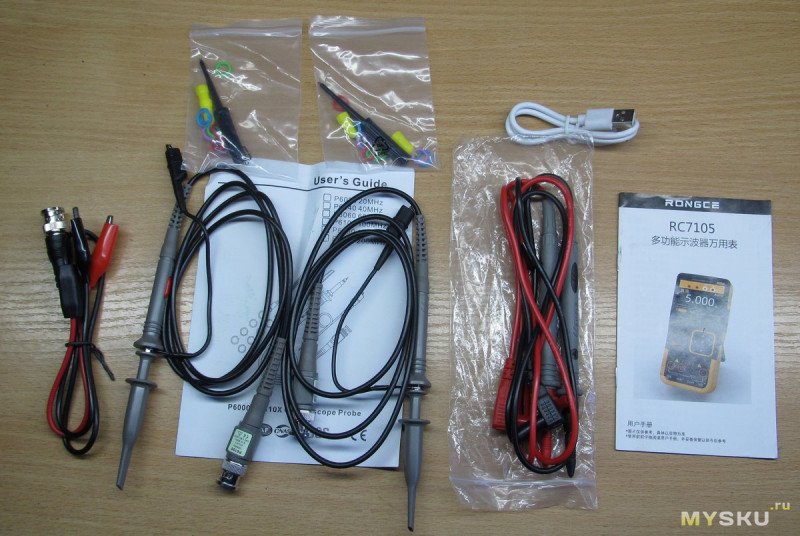

В нем — сам прибор, пара осциллографических щупов с комплектухой и инструкцией, пара щупов для мультиметра, кабель с крокодилами для генератора и USB кабель A-C длиной полметра, без линий данных, то есть только для зарядки, что крайне странно ибо прибор подключается к компу


Начнем с проводочков.

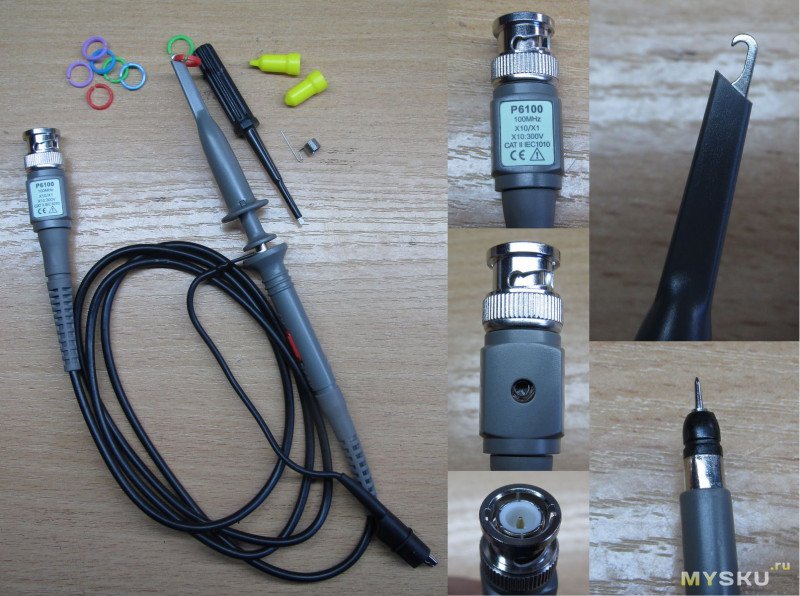

Осциллографические щупы маркированы P6100 100MHz — и по факту там этого нет, и имеют длину 124см. Так что если будете покупать — берите с одним щупом, и докупайте нормальные отдельно.

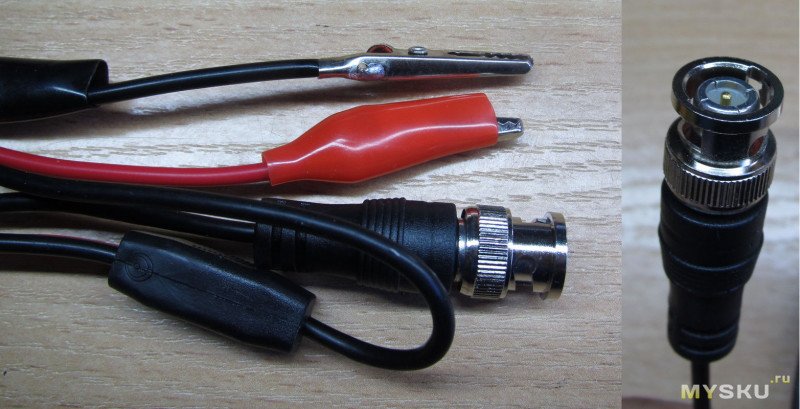

Кабель для генератора не представляет из себя ничего выдающегося, длина 54см, крокодилы обжаты и припаяны, нет вопросов вообще

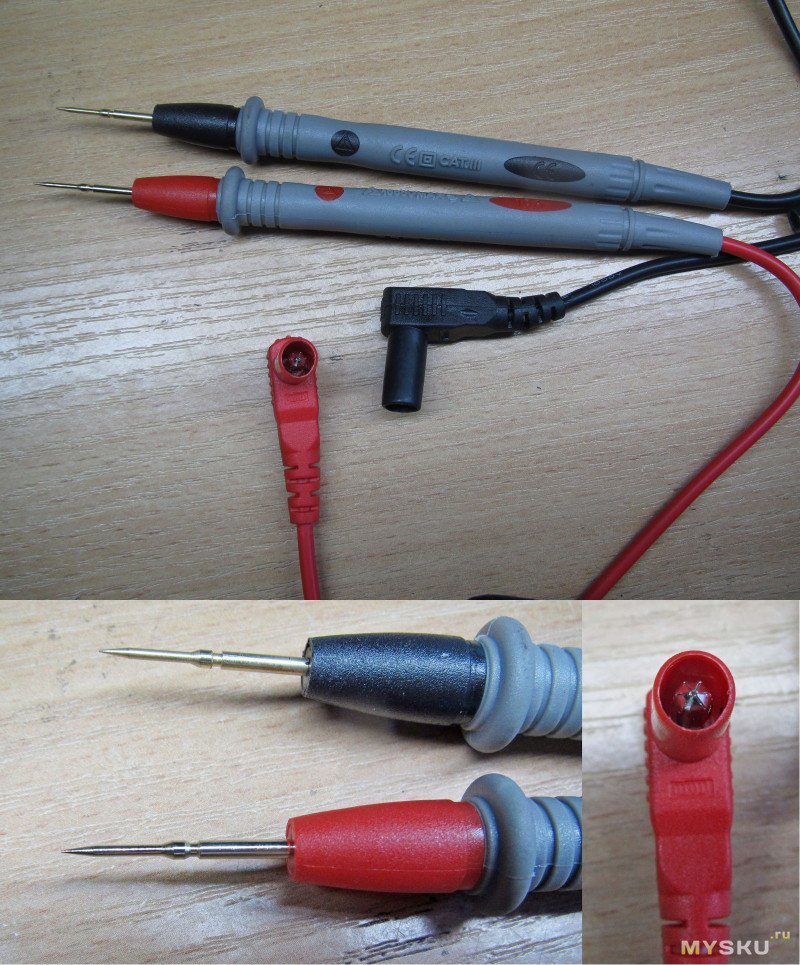

Щупы для мультиметра — тоже обычный ПВХ с тонкими иглами. Длина 102см, сопротивление 0.133Ом

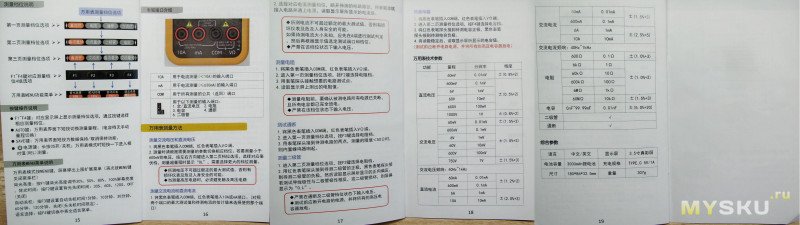

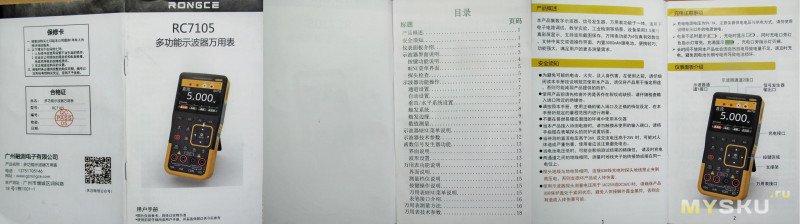

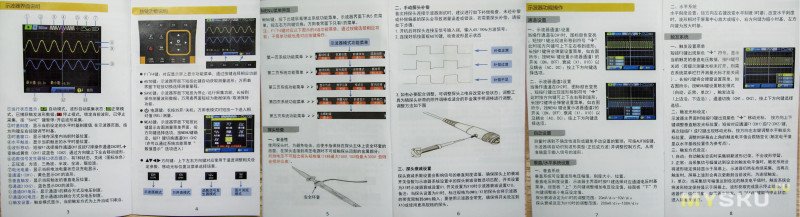

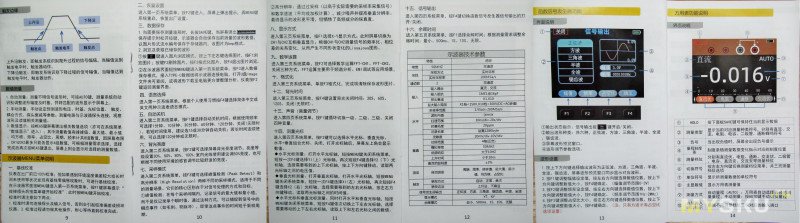

Инструкцию спрячу под кат — она на китайском

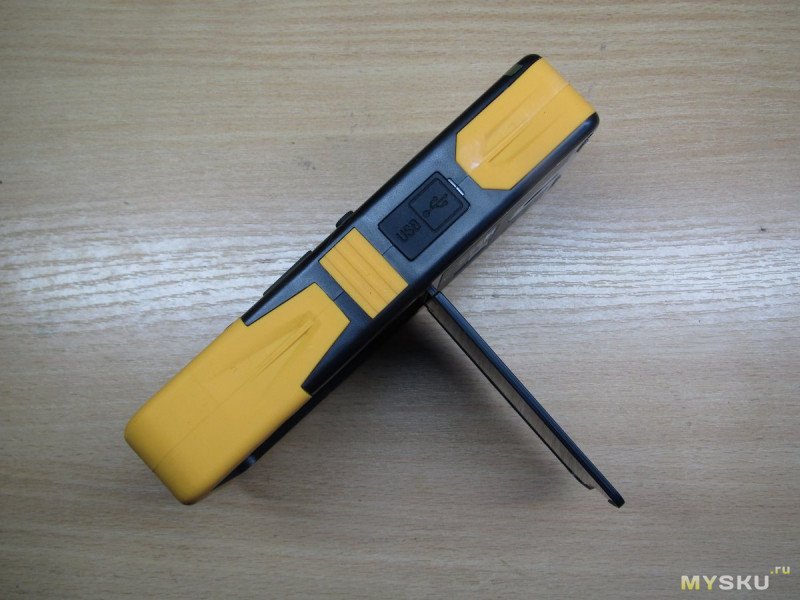

Внешний вид. Размеры примерно 180*87*32, вес 323г. На правой грани разъем USB-C для зарядки и передачи картинок, на верхней — три BNC для осциллографа и генератора

Подставка хлипковата, должна иметь фиксацию, но что-то пошло не так

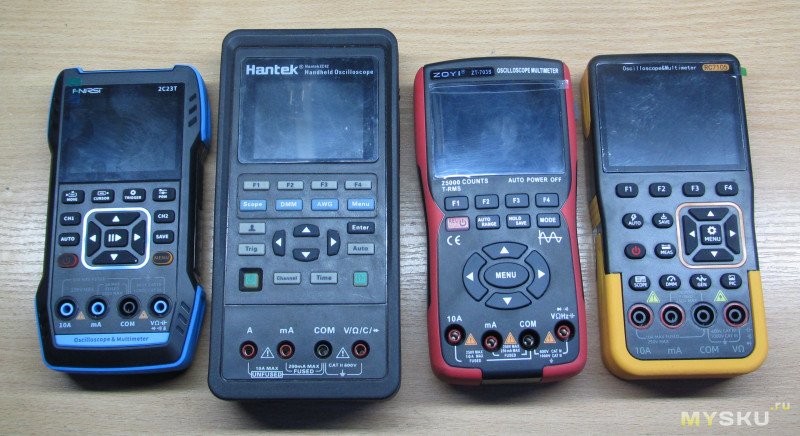

В сравнении с аналогами

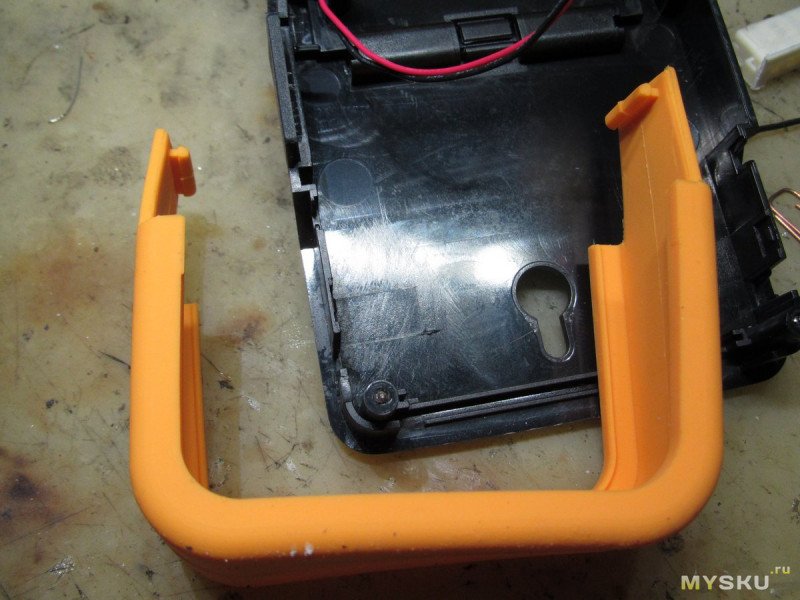

Чисто внешне — оч хорошо. Плоское стекло (легко наклеить защитную пленку), кнопки прямого выбора режимов (осциллограф, мультиметр, генератор, просмотр картинок). Правда желтые резинки — это отдельные детали, довольно тонкие и мягкие. Впрочем, некоторые считают что это хорошо. Гнезда мультиметра имеют очень толстые внутренние изоляторы, щупы входят очень туго

А еще при разборке выяснилось что на сборке что-то напортачили с шурупами крепящими половинки корпуса, и их шляпки прямо скажем плотновато входят в колодцы, и разобрать прибор — тот еще квест, и это плохо, учитывая что предохранители стоят там внутре. Пришлось рассверливать колодцы.

Экран, меню, управление и всё такое.

Сам экран неплохой, размеры изображения 70х55мм. Порадовала начальная заставка. Правда, лучше бы эти усилия потратить на исправление глюков…

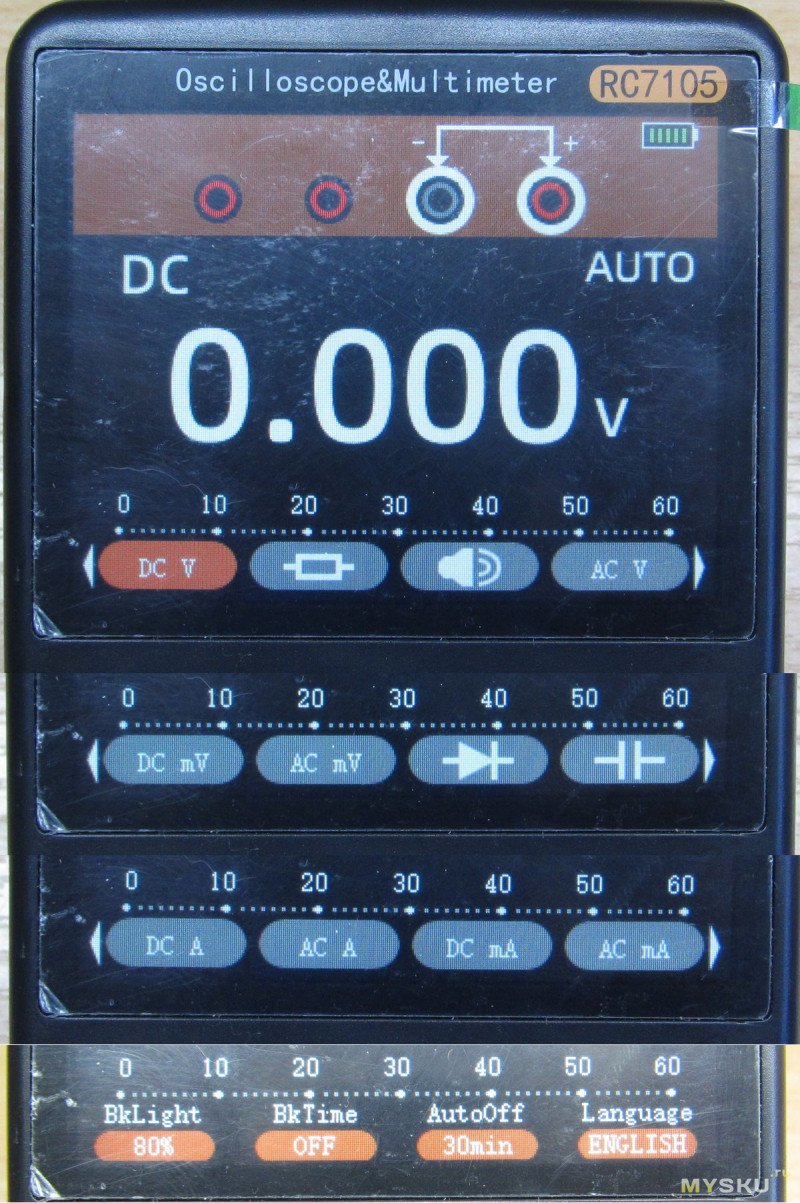

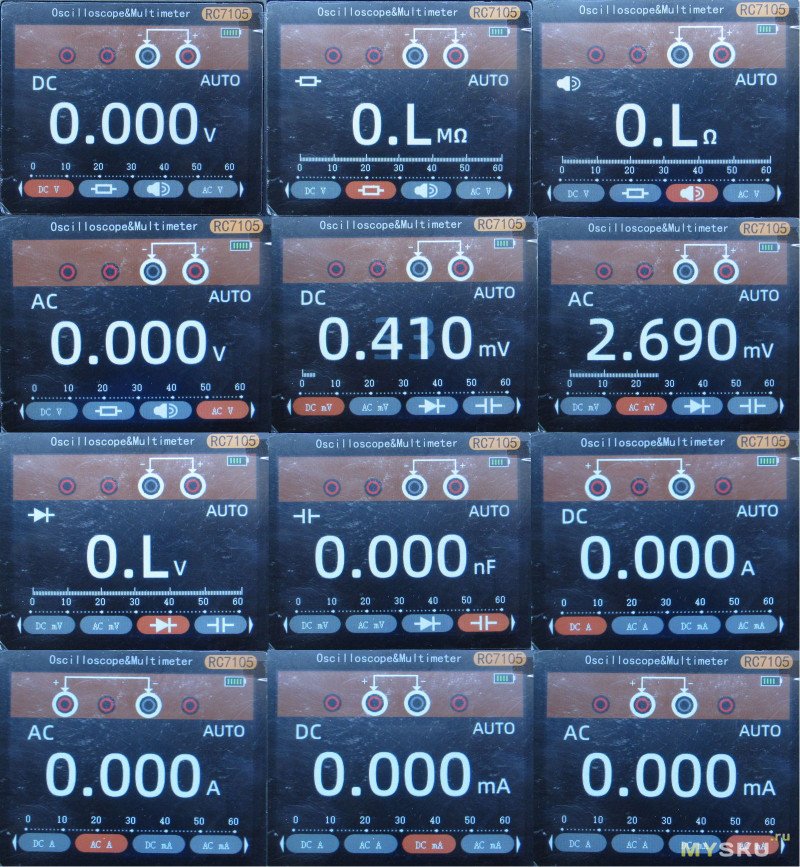

Экран режима мультиметра. В нижней части режимы работы переключаемые кнопками F1-F4, а кнопками вправо-влево меняются страницы с режимами, их три. По кнопке меню вызывается довольно скромное меню. Режимы при переключении на осциллограф и обратно не запоминаются — по умолчанию всегда VDC — благо хоть мультиметр/осциллограф при выключении прибора запоминаются. Удивило что AC и DC на разных кнопках. В верхней части экрана напоминалочка по гнездам. Было бы приятно видеть и светодиодную индикацию неправильного включения на самих гнездах, но я прекрасно понимаю что это дорого. Настройки яркости, времени свечения подсветки и автоотключения одинаковы для всех режимов. Языков два — китайский и английский.

Управление своеобразное. Кнопка AUTO работает как RANGE, кнопка питания по короткому нажатию — это REL, кнопка SAVE это закономерно HOLD по короткому нажатию и по длинному сохраняет экран в память. А кнопка MEAS тупо перезагружает мультиметр по короткому нажатию и ничего не делает по длинному. ;)

Осциллограф

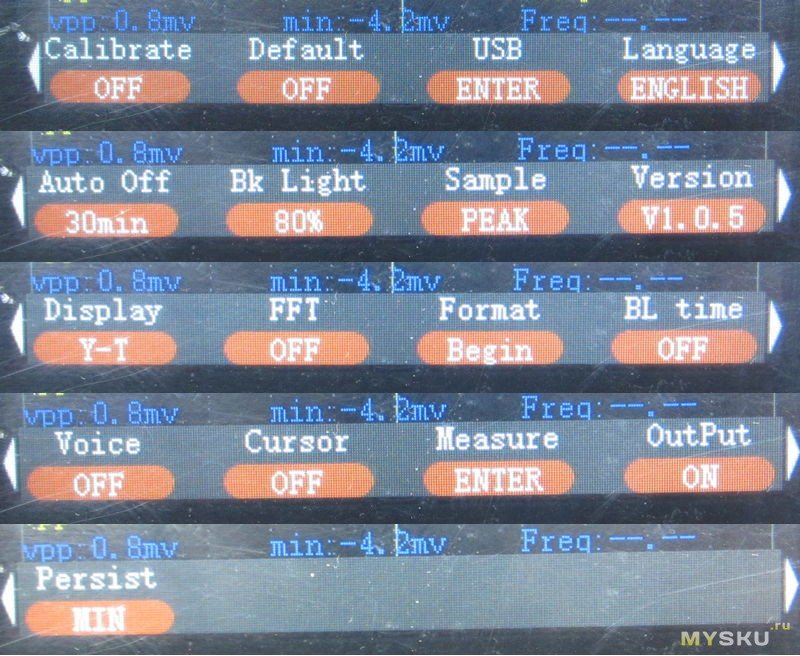

Как минимум меню тут побогаче. Из интересного — Voice всего лишь громкость, output — вкл/выкл генератора, persist — послесвечение, min/500ms/1s/10s/int, ну а как работает sample в вариантах peak и hd надо бы почитать в инструкции…

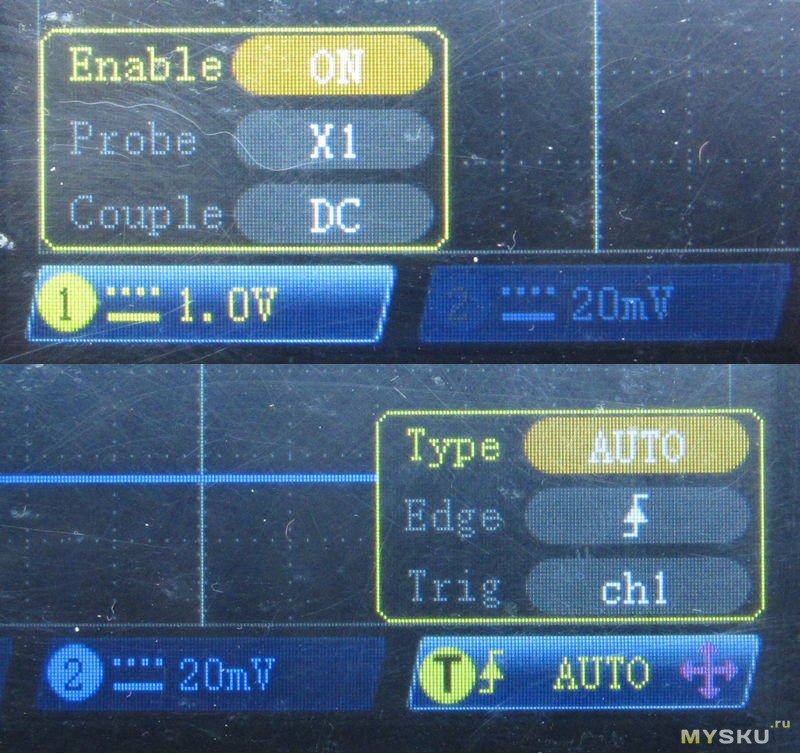

Управление. Тут тоже своеобразненько. F1 и F2 отвечают за 1 и второй каналы. Короткое нажатие — выбор канала, кнопками вверх-вниз выбираем вольты на клетку (20мВ-10В), вправо-влево — время на клетку (10нс-20с). Повторное нажатие вызывает символ стрелочки и позволяет двигать луч по экрану. Кнопка F3 управляет триггером. По короткому нажатию можно подвигать уровень. А вот длинное нажатие на F1-F3 вызывают меню где можно для каналов выбрать вкл/выкл, х1/х10, AC/DC, а для триггера auto/normal/single, передний/задний фронт и канал. Кнопка F4 отвечает за курсорные измерения — переключает между линиями и позволяет их подвигать

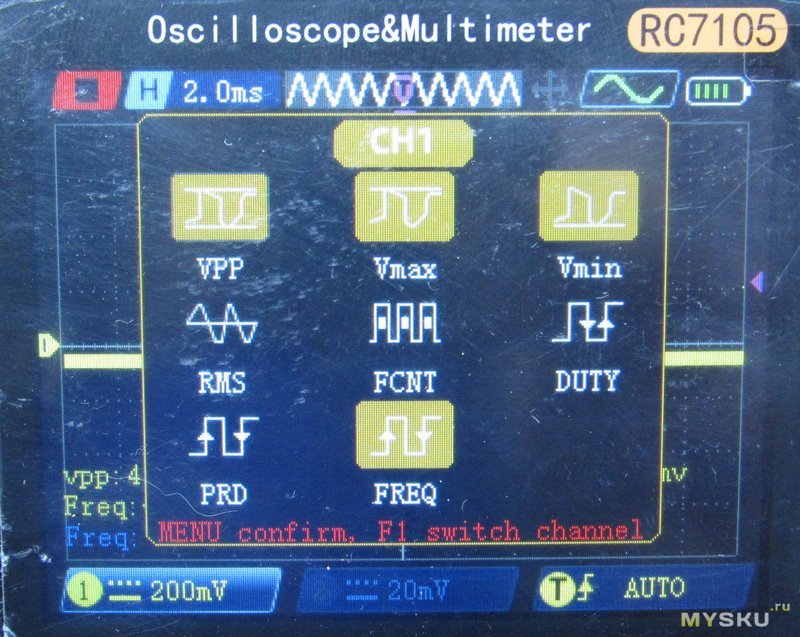

Кнопка AUTO понятное дело автонастройка, кнопка SAVE — это или остановка/запуск или по длинному нажатию сохранение экрана, ну а кнопка meas вызывает меню измерений, где можно выбрать максимум 4 параметра на каждый канал.

В целом управление не могу сказать что какое-то неудобное или нелогичное, скорее немного непривычное ну и отсутствие подписанных вторых функций на кнопках тоже немного напрягает. Но возможно при постоянной работе оно и не важно. Тут скорее надо долго поработать разными приборами чтобы сделать вывод, но опять же — вывод каждый должен делать для себя, потому что все люди разные, и хотя принципы эргономики для всех одинаковы, но нюансы индивидуальны.

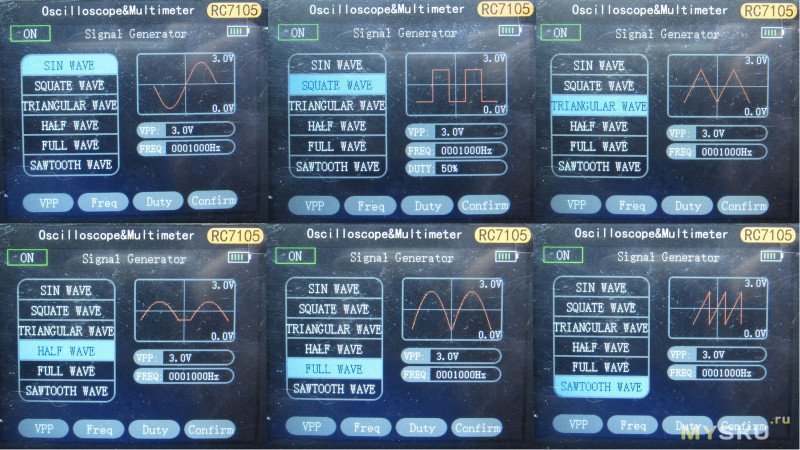

Остался генератор. 6 форм сигнала, амплитуда до 3V, частота до 2МГц, для прямоугольника можно задать duty cycle, сигнал однополярный.

Забавное: включить/выключить выход генератора из меню генератора нельзя. Ну или я не нашел как. Только из меню в режиме осциллографа. Вкл-выкл генератора осуществляется в режиме генератора повторным нажатием на кнопку генератора. Еще один интересный нюанс — генератор не работает в режиме мультиметра. А в режиме осциллографа — работает. Ну и третий, до кучи, кнопки в этом режиме срабатывают через раз почти всегда. То есть чтобы из трёх вольт сделать два — нужно как правило два раза нажать вниз.

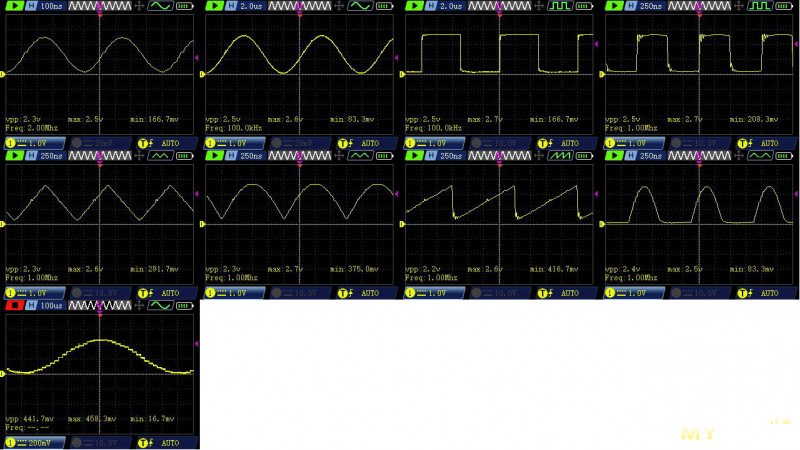

Ну и я пожалуй сразу сюда вставлю осциллограммы с генератора. я б сказал что для встроенного генератора всё нормально. ступенчатость закономерно тоже наблюдается, потому что никакого выходного делителя у него нет

Циферки. В режиме проверки сопротивления 0.54В и 0.38мА, прозвонка 1.02В 0.38мА, диоды 3.25В и 1.57мА. Диоды зажигает любые, 4 диода последовательно понимает, и есть ОЧЕНЬ приятная особенность — в режиме диодов издает короткий писк при прямой полярности. А при замыкании — вначале короткий, а потом постоянный, но всё это с небольшой задержкой. А вот прозвонка по ощущениям — быстрее чем у dtm0660.
Шунт на мА я наизмерял всего 1 Ом.
Потребляемый ток при 80% яркости подсветки составил 200мА для мультиметра, 270мА для осциллографа и 370 если включить еще и генератор.

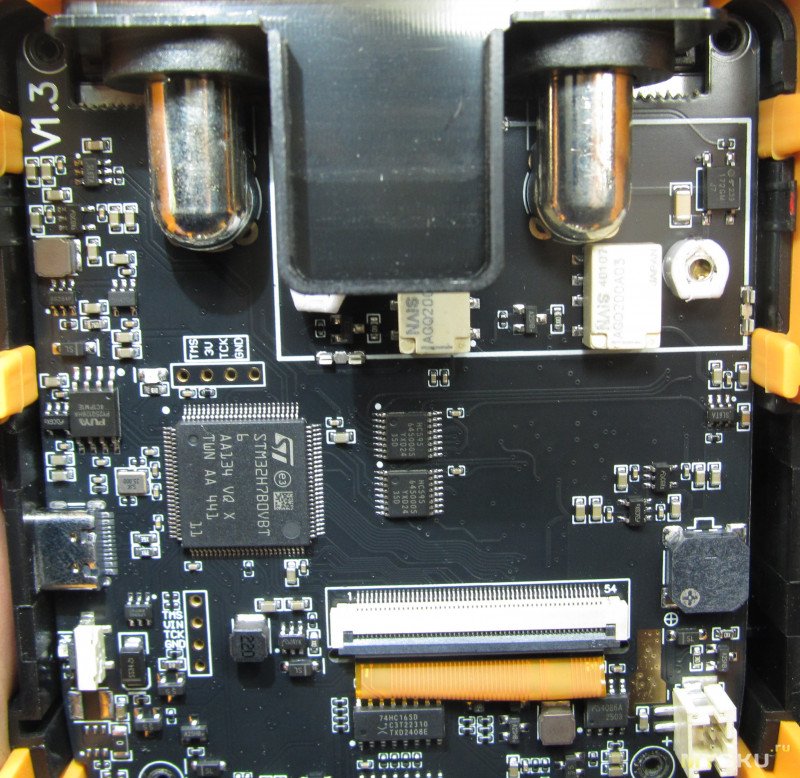

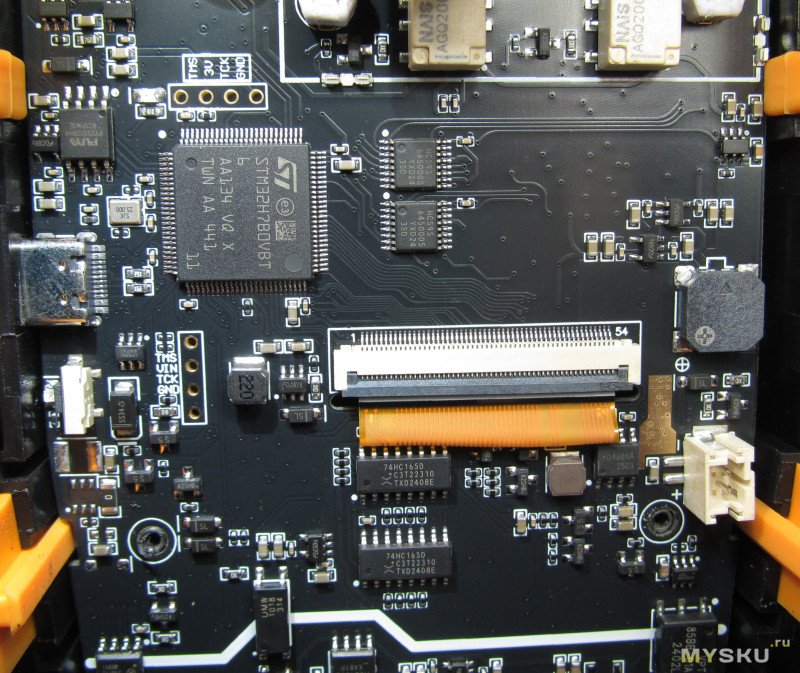

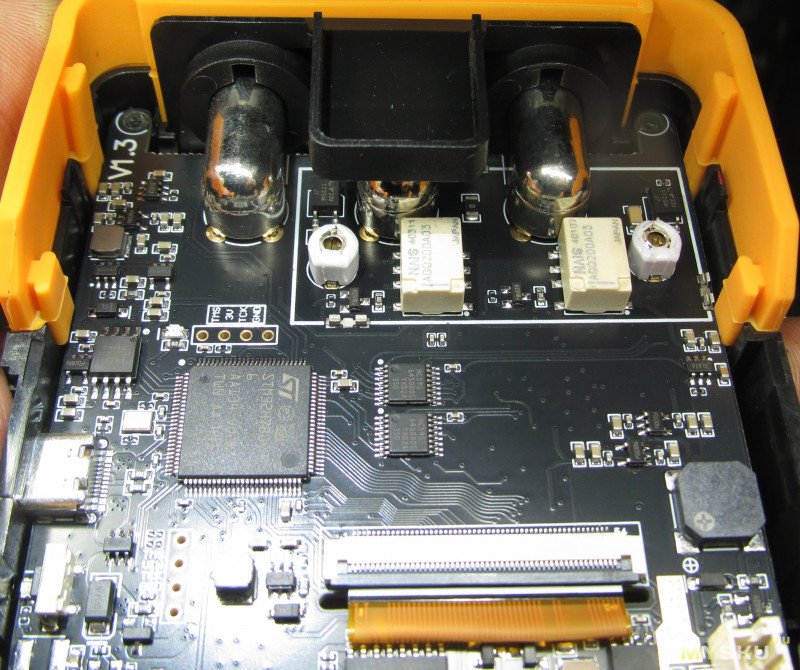

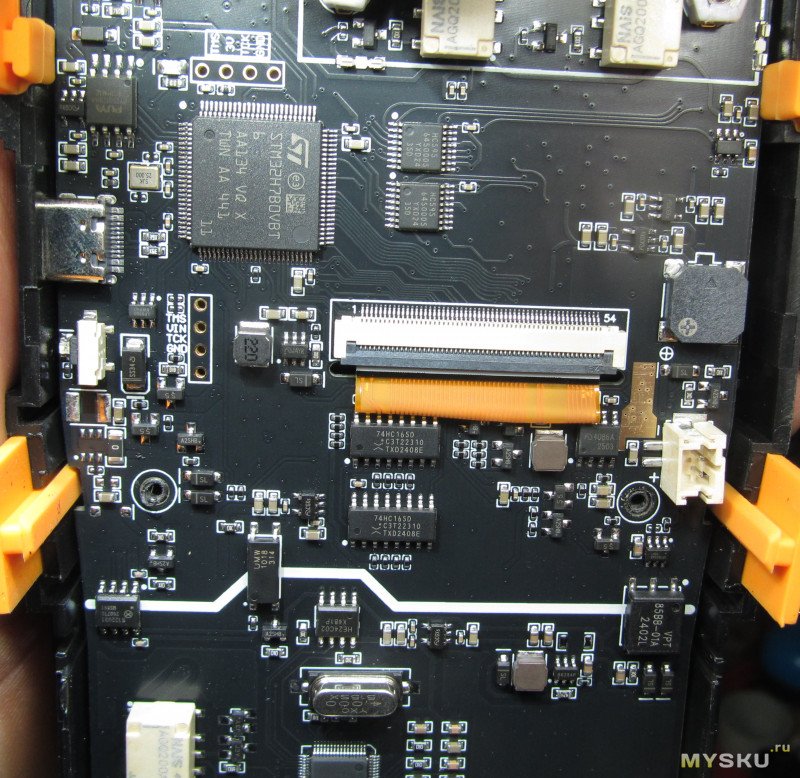

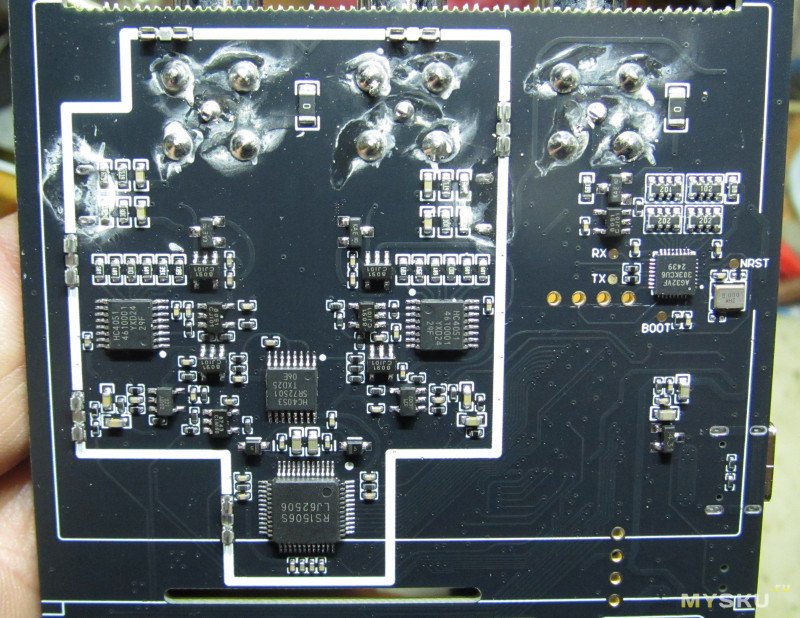

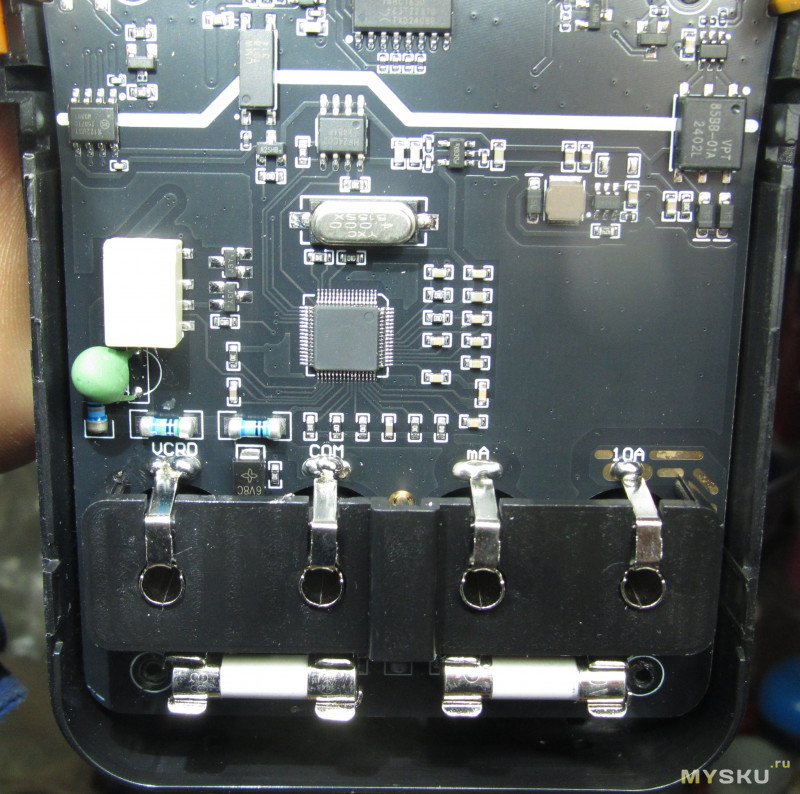

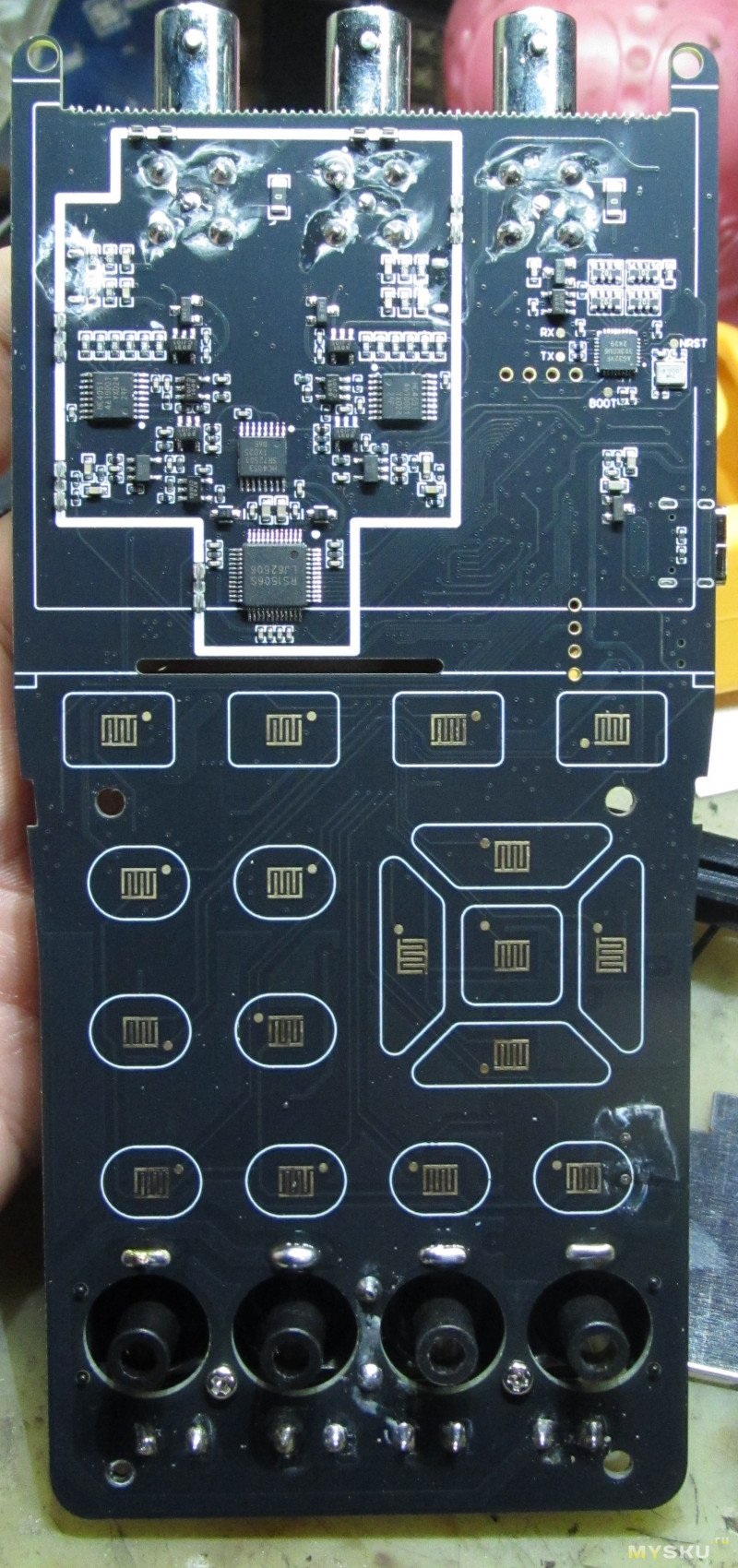

И пожалуй плавненько перейдём к кишочкам. Тут в качестве мультиметра выступает как ни странно dtm0660 или что-то типа него — епромка наличествует.

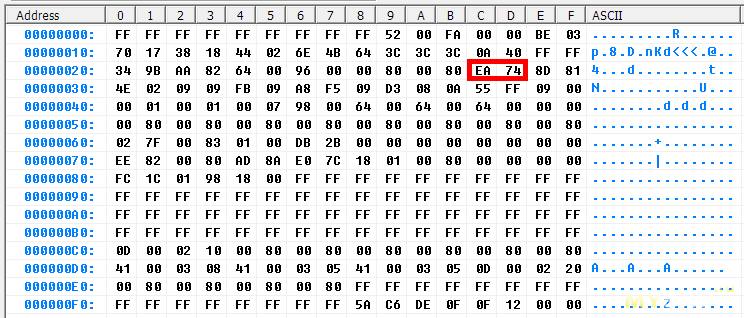

содержимое епромки. обвел значения калибровочных параметров для мА. зачем — увидите дальше.

Проверим мультиметр.
ИОН. Хотелось бы поточнее, но в целом ок (можно было бы списать на то что в гараже прохладно, но vc8145 показали сильно ближе к номиналу в тех же условиях)
Сопротивление тоже ок

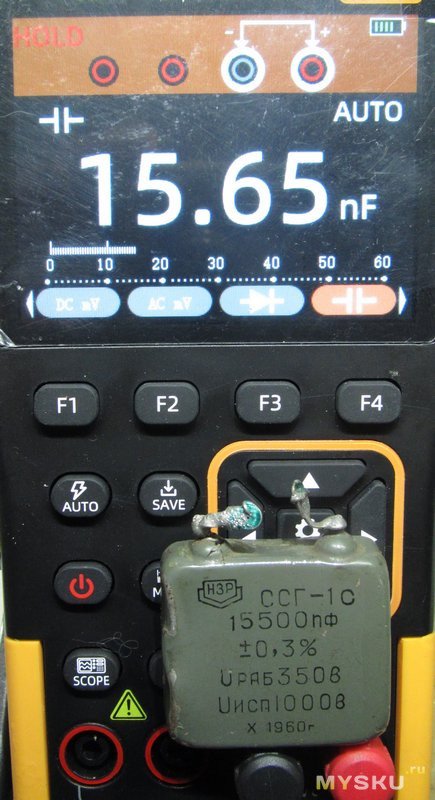

Емкости тоже хотелось бы поточнее, но пойдёт

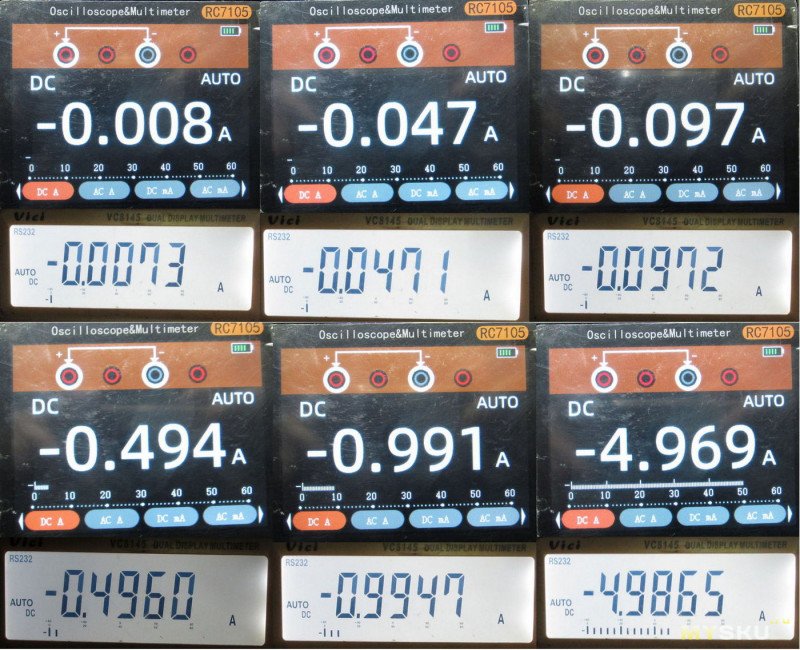

А вот к измерению тока у меня есть вопросы. На амперах всё агонь

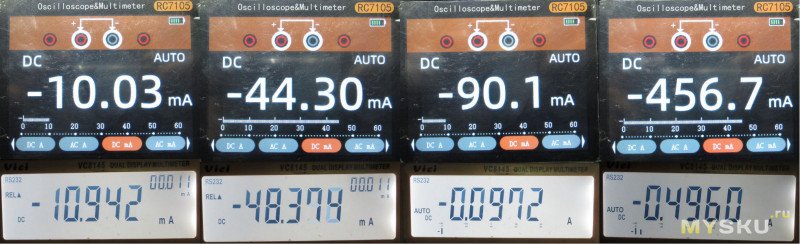

А на мА погрешность от 8% по обоим пределам и по всему диапазону. Могу предположить что проблема в шунте, но это не точно.

В чём бы ни было дело, но такая погрешность меня не устроила и я решил прибор откалибровать. Калибровал вручную, благо доступ к епромке простой. В процессе выяснилось, что у моего VC8145 ушел ноль на мА и А, на что я не обратил внимания при первоначальных проверках, но при использовании REL всё вроде бы приходит в норму. Результат:


На самых малых токах уже блок питания нестабильно работает, решил не заморачиваться. Если кому интересна процедура калибровки через епромку — пишите, расскажу как и что

Для тех кто соскучился по перчаткам

скорость автовыбора


общий тест. обратите внимание на прозвонку.

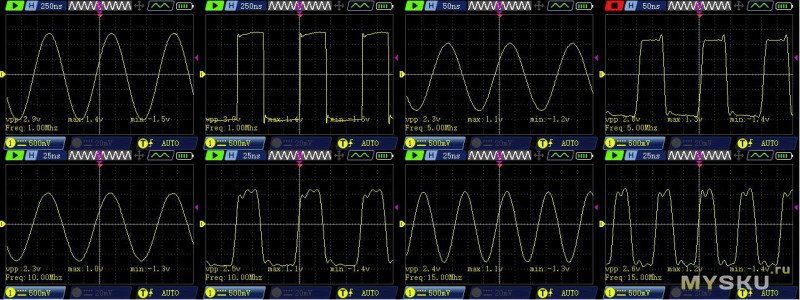

Осциллограф. Перво-наперво скажу что комплектные щупы — шляпа, как было и в зое, кажется. С комплектными щупами амплитуда синуса заметно уменьшается уже к 20МГц, с более хорошими — аж ближе к 60МГц. То есть по полосе с родными щупами всё не фонтан, а с относительно нормальными сильно лучше. Думаю что с хорошими будет еще лучше. Вот 1/5/10/15МГц с родными щупами после 10МГц (5МГц с двумя каналами) прямоугольник начинает дрожать(на скриншотах этого не видно):

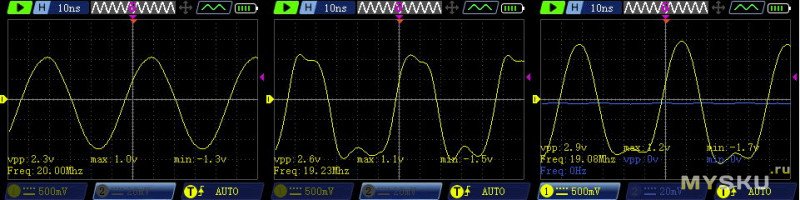

Вот 20МГц. обратите внимание на последний скриншот — это я переключил осцилл в двухканальный режим, и сразу прямоугольник стал некрасивым синусом.

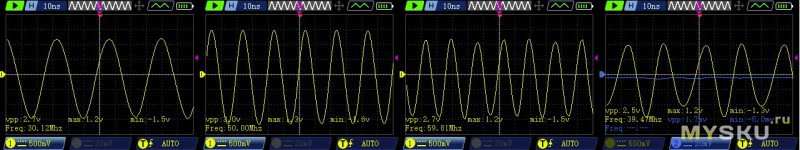

А вот двоюродные щупы и частоты близкие к максимальным для моего генератора. последняя картинка — это 60МГц но с включенным вторым каналом

И в принципе я готов поверить что полоса там есть где-то 40МГц. Подозреваю что есть какое-то читерство, ибо там амплитуда после 30МГц кажется растёт (как у фнирси было на их планшетном 1013d), но в целом очень близко к заявленному. Синус до 50МГц прям можно чётко увидеть, прямоугольник — ну до 20МГц читается, в одноканальном режиме, правда.

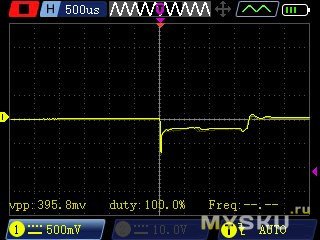

С точки зрения автоэлектрика всё в принципе неплохо. CAN-шину посмотреть сейчас не на чем (впрочем, не предвижу тут проблем), но есть на чем посмотреть систему зажигания. Были опасения что могут быть проблемы с триггером. Но нет, всё отлично. Я прям приятно удивился, но сигнал стоит как вкопанный. Вот прям довольно редко такое вижу.
Прозвонка как я уже говорил и как видно на видео ОЧЕНЬ быстрая. Я уже прям задумался о том чтобы прикрутить к генератору какой-то прибамбас с парой полевиков чтобы наглядно оценивать скорость прозвонки у нескольких тестеров одновременно.

Барграф к сожалению работает со скоростью основного дисплея.
По точности для большинства применений пойдёт, но я б предпочёл например 25000 отсчётов (а на некоторых фото на страничке товара так и есть)

Попробуем резюмировать. Прибор довольно интересный (один писк на диодах чего стоит! а прозвонка?! вот наверно не хуже чем на ut61e и даже прости Господи 830 антиквариате), но сырой. Причём некоторые глюки прям в интерфейсе ну НИКАК не могли не попасться на глаза тестировщику. Двойные нажатия в режиме генератора например. Еще с режимом просмотра картинок что-то непонятное, я так и не додумался как экраны туда-сюда переключать, нумерация файлов по-моему рандом, а без даты/времени это вообще дичь какая-то, но тут я могу списать на то что инструкцию не читал. Плохая калибровка на мА — надо разбирать, смотреть что там пошло не так. В принципе калибровка с учетом установленного чипа не проблема, но почему пользователь должен этим заниматься на новом приборе?

Самое досадное, что по сути все глюки чисто программные, но вот ждать новую прошивку судя по всему бесполезно — на официальном сайте такой модели вообще нету. Хотя папка для апгрейда прошивки на внутреннем диске прибора наличествует, что даёт робкую надежду что может быть продают этот прибор под несколькими брендами, и кто-нибудь когда-нибудь таки выпустит обновление.

По сути это аналог 703 зои. Но у зои мультиметр на бОльшее количество отсчётов и 280MSPS против 200 у обозреваемого, хотя полоса заявлена та же. при этом у обозреваемого сильно удобнее доступ к генератору, да и выход его сделан на нормальном BNC, а не вот это всё как у зои. Но у зои регулярно выходят обновления. И вот на мой взгляд всё упирается именно в них. Если 25000 отсчётов не критически важно, а прозвонка и проверка диодов наоборот важны — то обозреваемый прям интереснее. И триггер у него ловит получше.
