Акустическая система S-90: ещё один вариант доработки

Предлагается доступный вариант улучшения звучания популярных акустических систем S-90B.
В качестве среднечастотных динамиков — английские Mordaunt Short.
Ну, поехали…

1. Intro

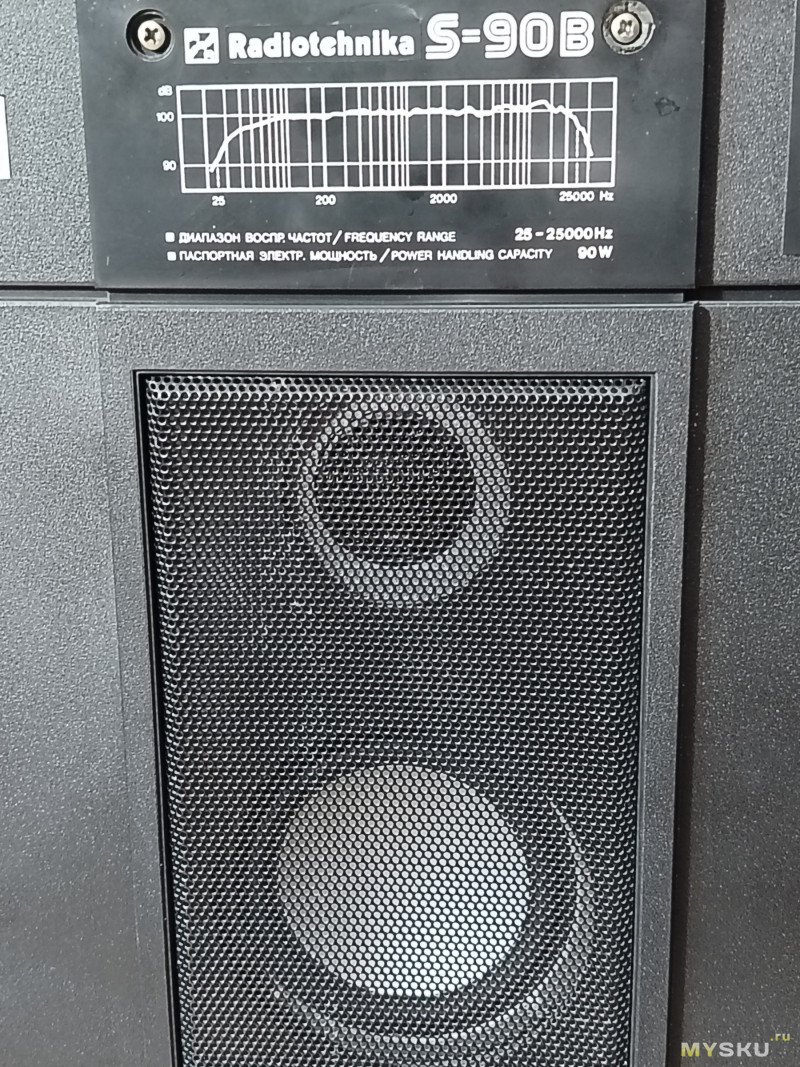

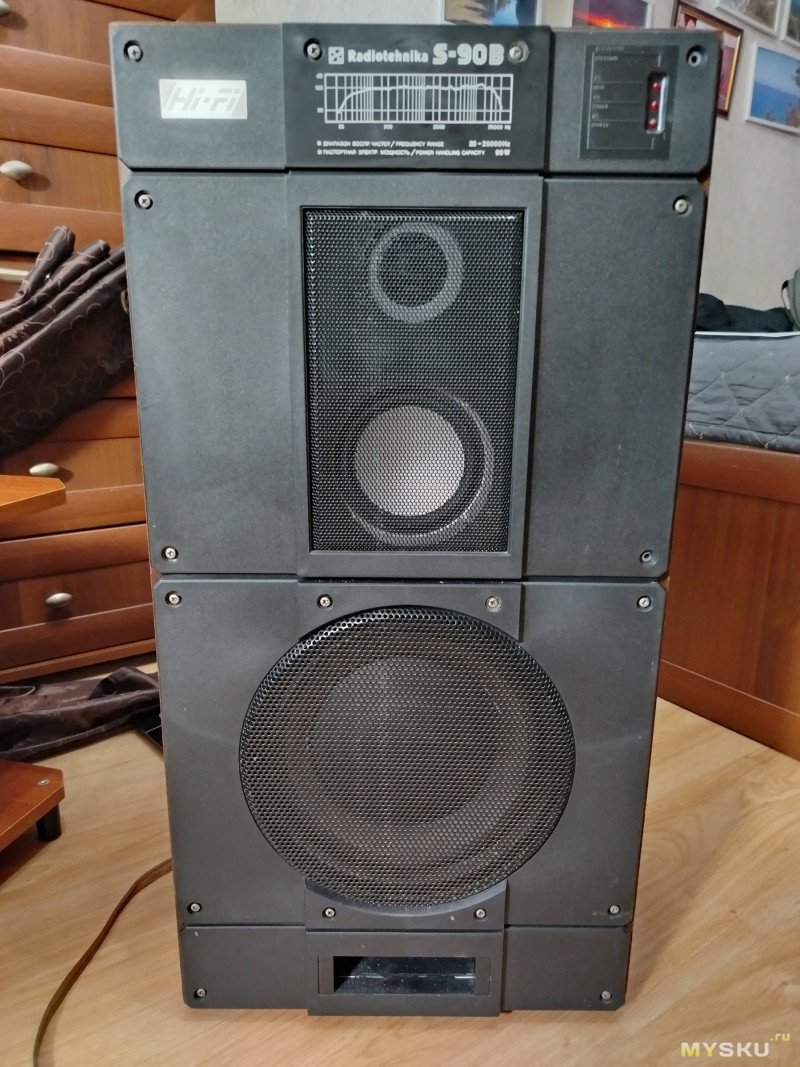

В очередной раз предоставилась возможность сделать что-нибудь полезное с акустическими системами S-90 (на этот раз S-90B):

В прошлый раз Доработка АС S-90 (4 Ом). Отчёт 25 лет спустя изменения не коснулись НЧ секции.
В чужих обзорах встречаются нарекания на правильность расчёта ФИ. Вот и проверим этот момент.

Ссылок на эту тему доработки S-90 достаточно:
Доработка S90 или как их заставить «петь» при минимальных затратах
Улучшаем S-90 с помощью LAS динамиков
Помогите выбрать СЧ динамик в S90
S-90 Описание, схема
S-90B Описание, схема

Прежде чем я начну умничать о фазоинверторе, рекомендуется к ознакомлению статья Сабвуфер с фазоинвертором: расчет, настройка, типичные ошибки. Теория и практика «на пальцах»

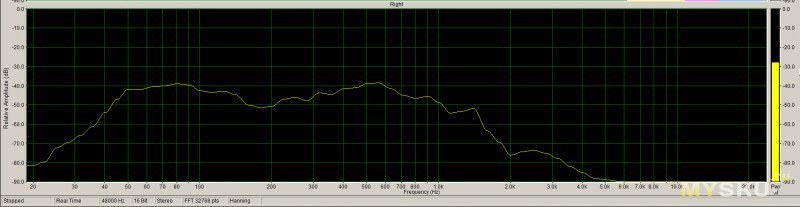

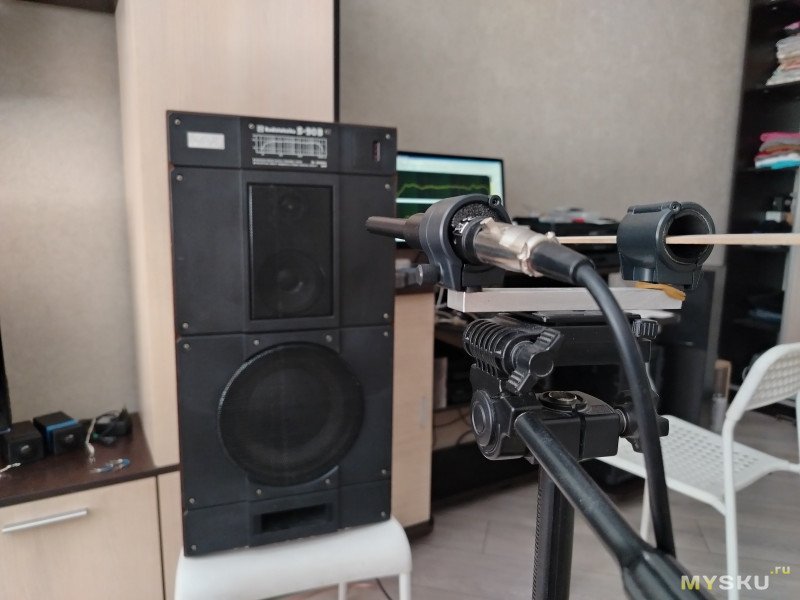

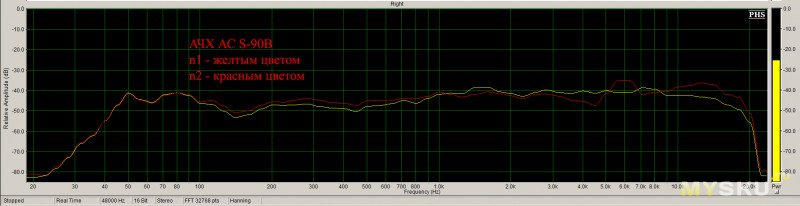

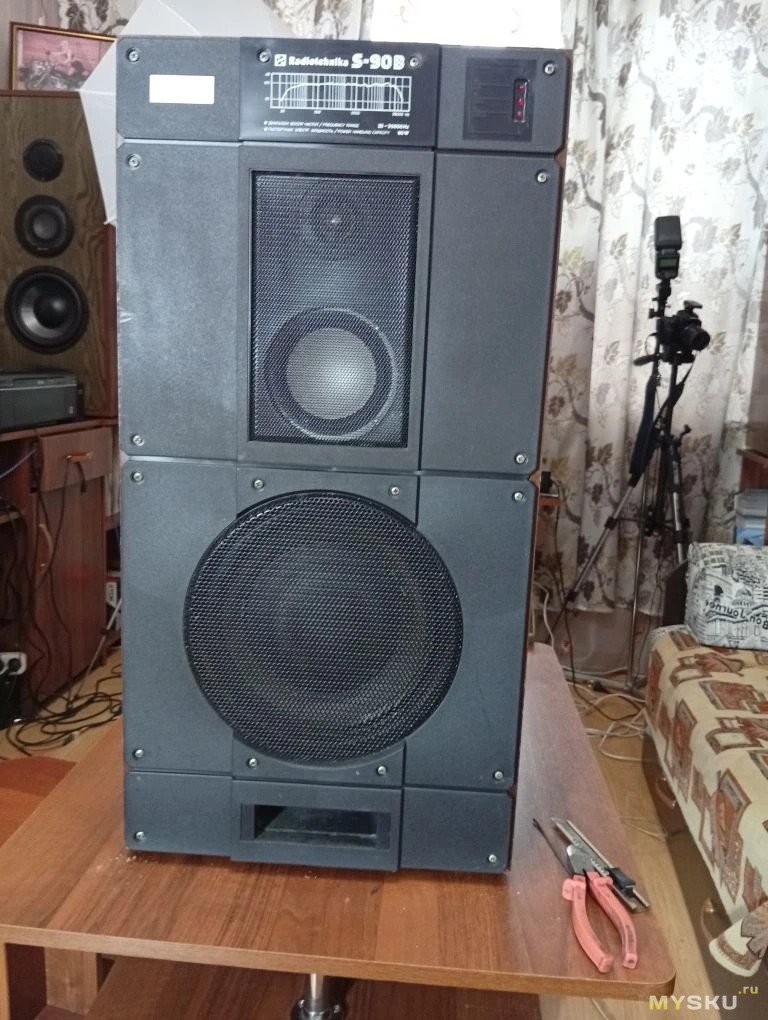

Прежде, чем курочить АС, немного послушал их и выполнил замер АЧХ:
Примечание: регуляторы СЧ/ВЧ около клеммной колодки — на максимум.

По звуку:
— НЧ вялые
— СЧ злобненькие, агрессивные
— ВЧ присутствуют, но «прозрачности» недостаточно

2. Разборки с ФИ и с НЧ динамиками

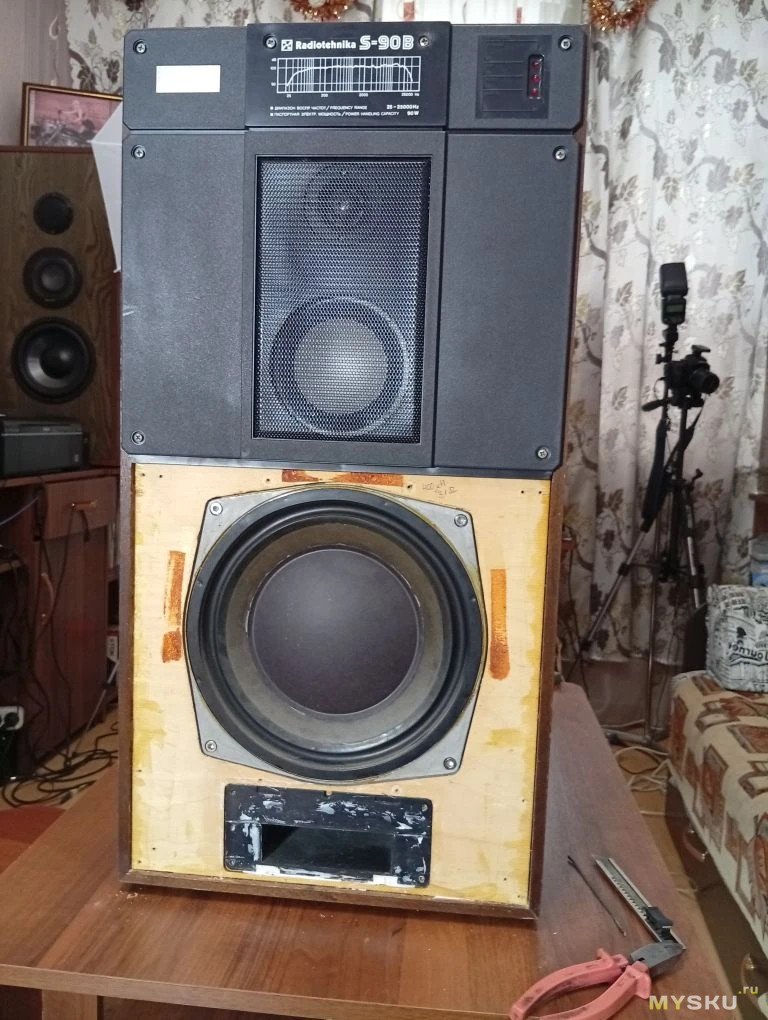

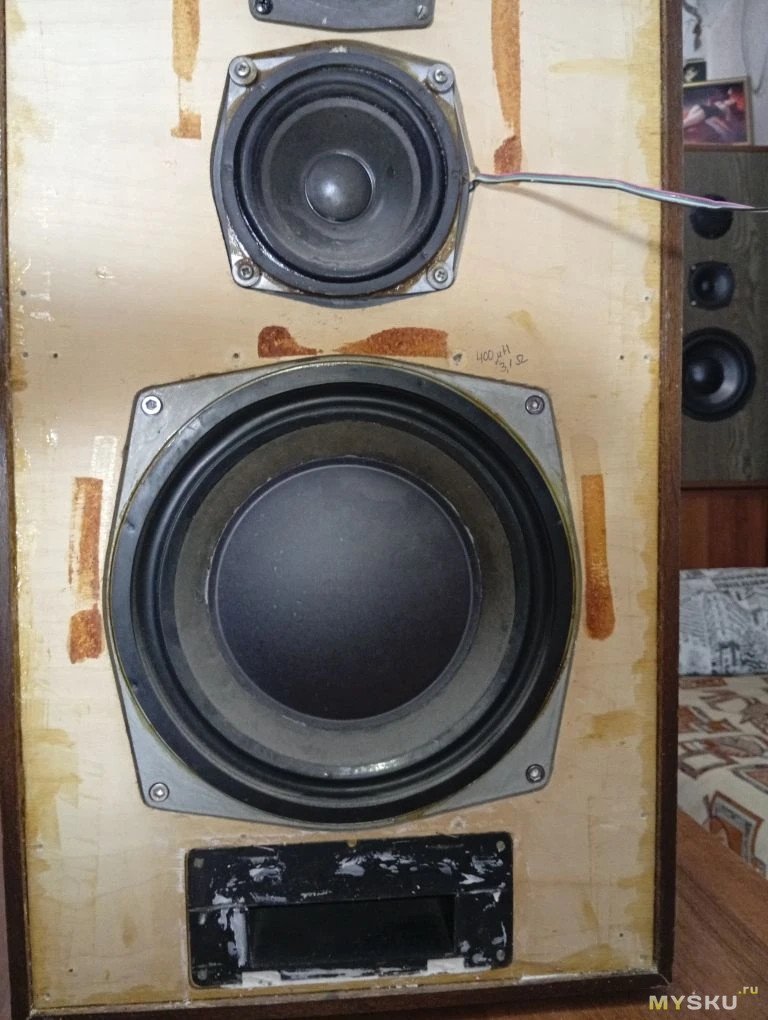

Снята декоративная накладка:

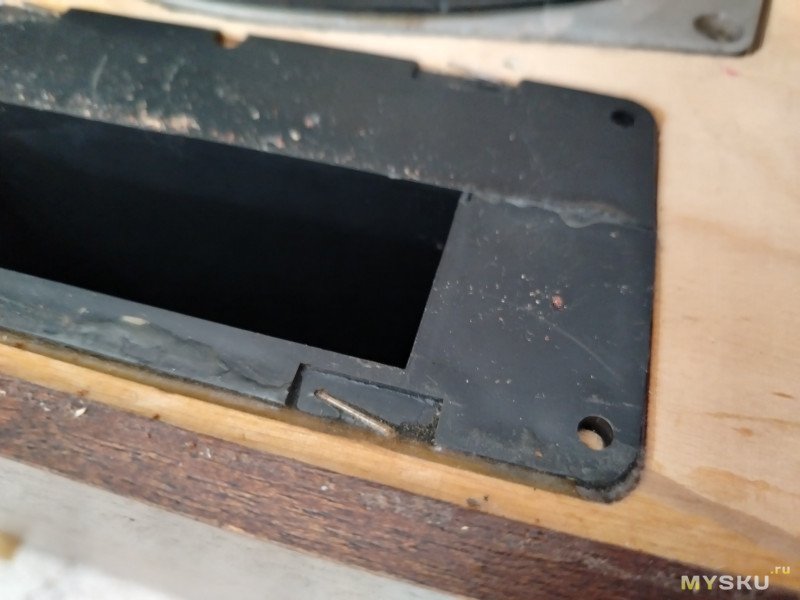

ФИ посажен на клей и закреплён скобами:

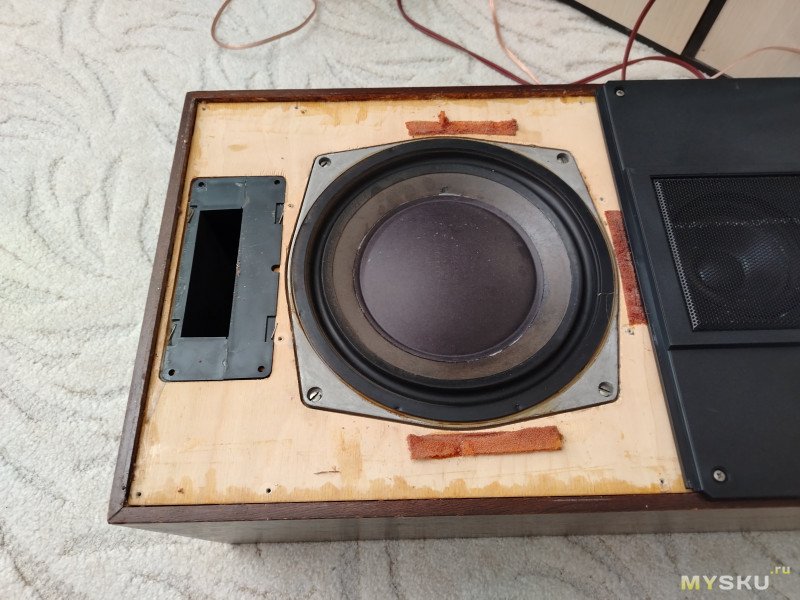

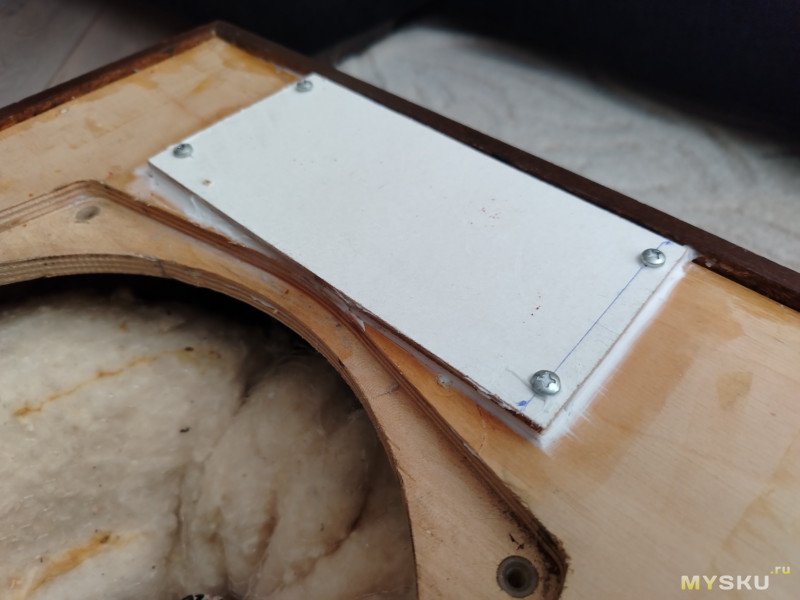

Поэтому демонтаж ФИ отпал сразу. Пришлось сделать накладку (ака заглушку):

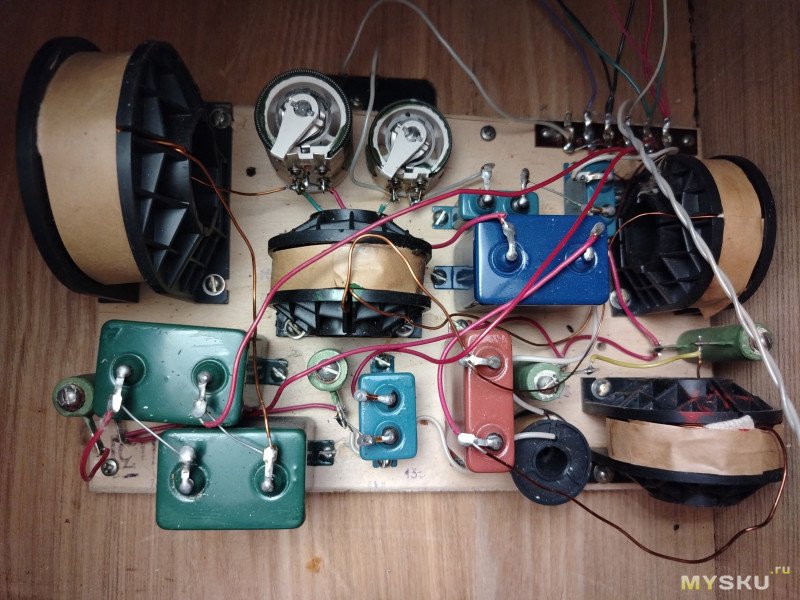

Кстати, фильтры внутри нетронутые руками «доработчиков»:

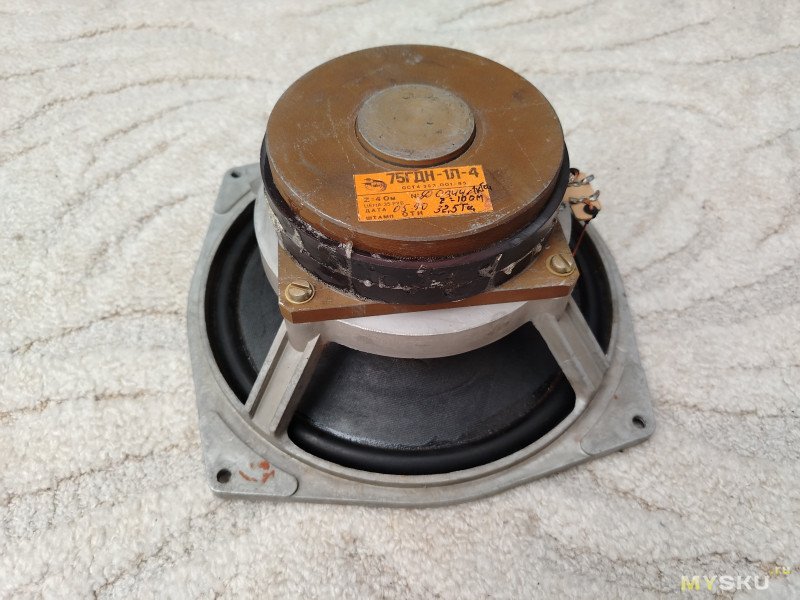

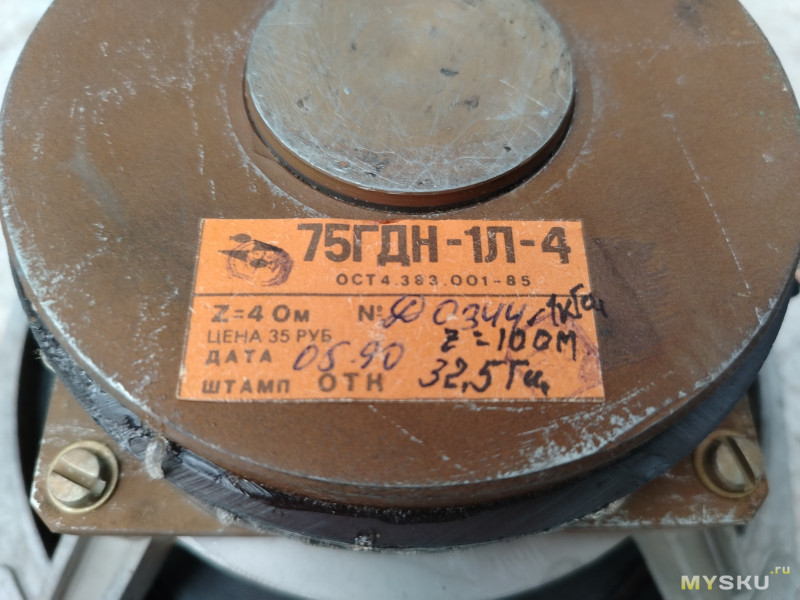

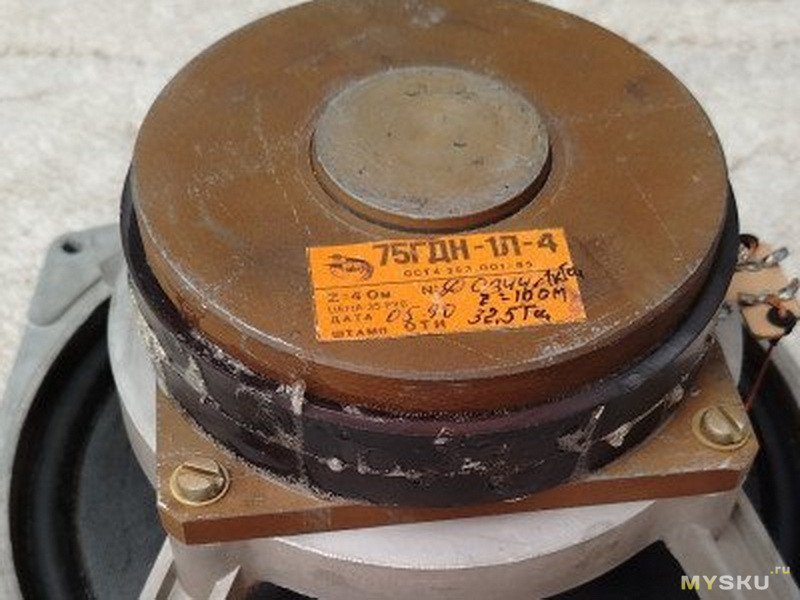

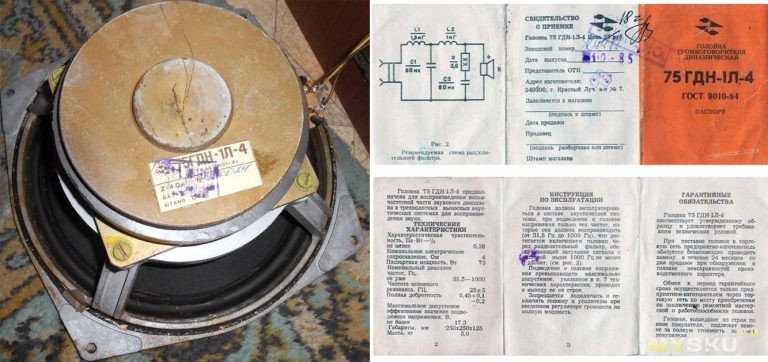

А вот с НЧ динамиками получился нежданчик: вместо 8 омных динамиков оказались 4 омные 75ГДН-1Л-4
Т.е. фильтр НЧ секции рассчитан на 8 Ом, а по факту нагрузили на 4 Ом. ((

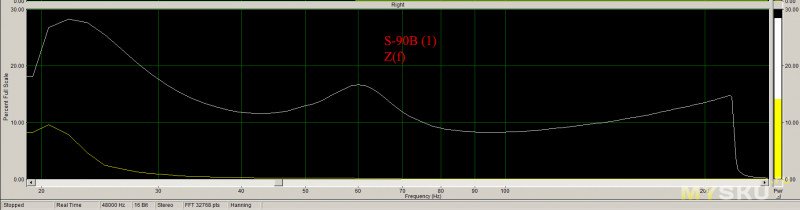

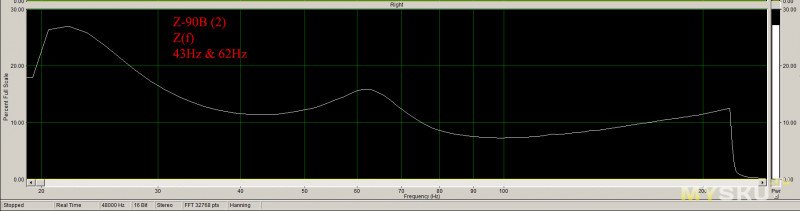

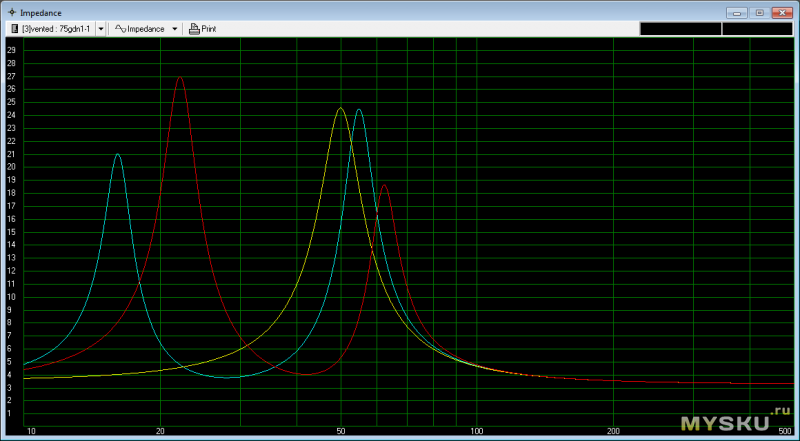

Замеры комплексного сопротивления Z(f) для НЧ секций:
На обоих графиках присутствует аномальный «бугор» на частоте около 25 Гц.
Примечание: это не частота настройки ФИ!

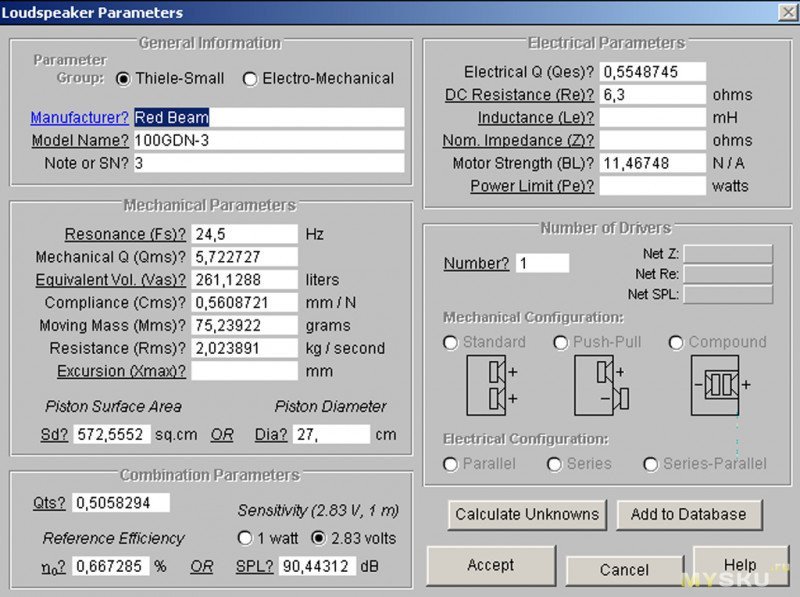

Далее последовали замеры параметров Тиля-Смола.

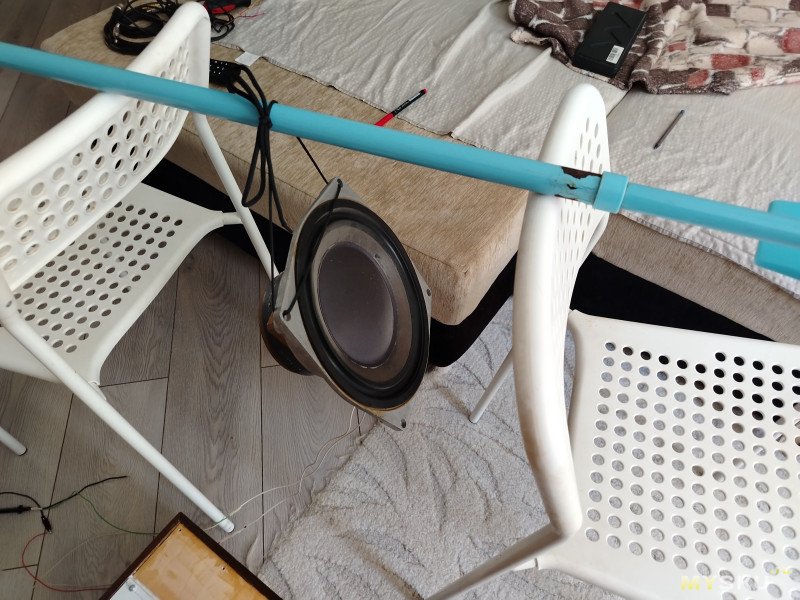

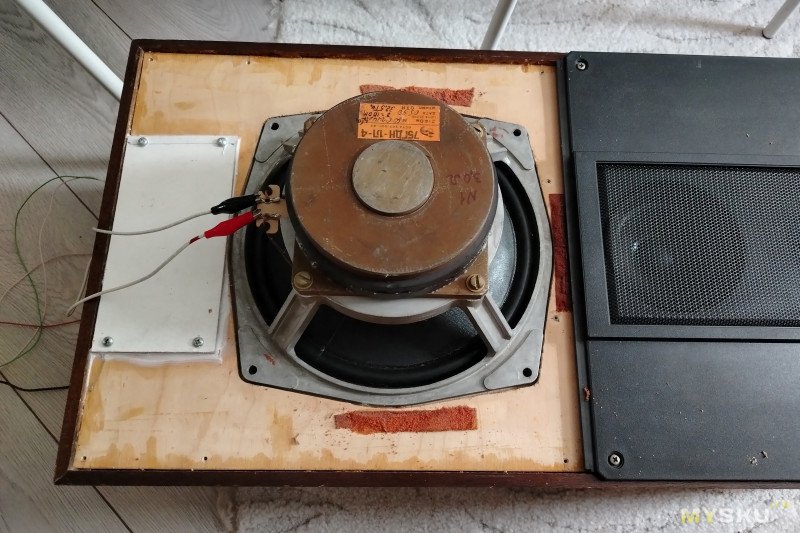

Подвешивание динамика в свободном пространстве:
И далее работа в ЗЯ 46 литров:

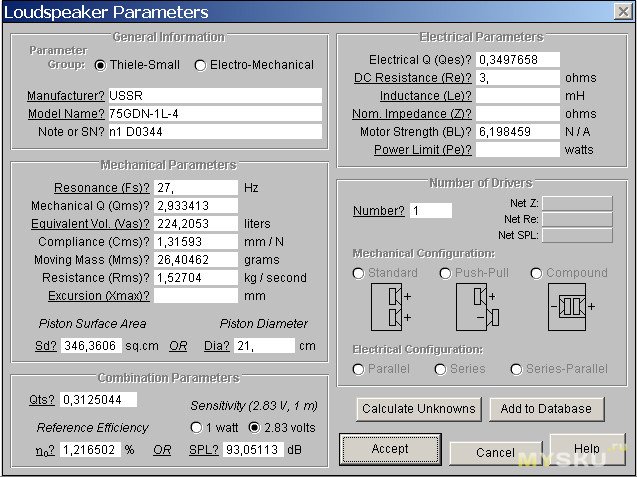

Результаты:
Эквивалентный объём 224 литра. Жесть! ((

Эквивалентный объём 189 литров.

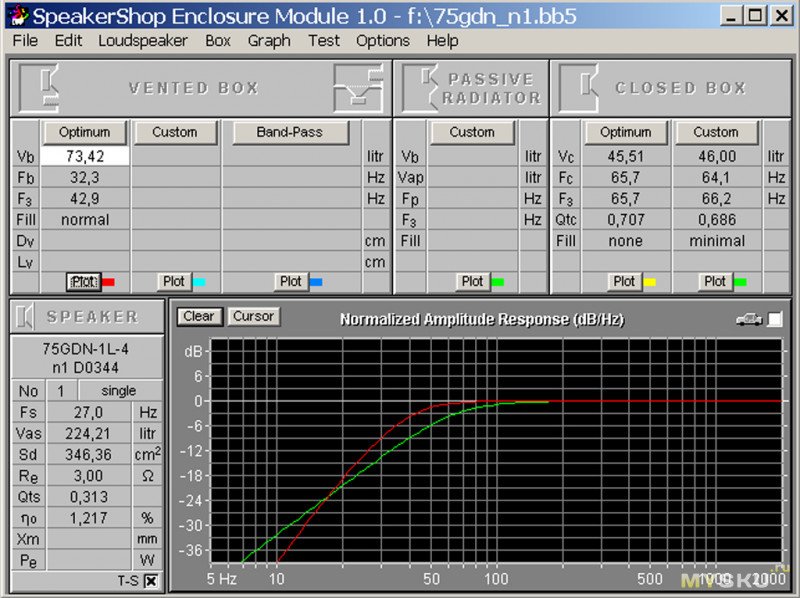

Для динамика n1 (в исполнении с ФИ) программа предложила объём корпуса 73 литра:
Естественно, что с объёмом 46 литров ничего хорошего ждать не следует. ((

А вот для ЗЯ неожиданно был предложен объём 45,5л.

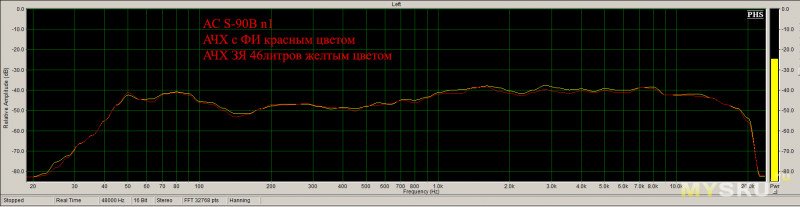

Поскольку ФИ был уже заглушен, оставалось лишь увидеть АЧХ динамика в ЗЯ и сравнить с предыдущим замером:
Разница получилась на уровне погрешности измерений!


Чтобы сохранить внешний вид АС, было решено оставить ФИ как есть.
Да, проку с него, как с козла молока. Но поскольку НЧ динамики проблемные, то нет смысла перепахивать акустическое оформление.

3. СЧ динамик

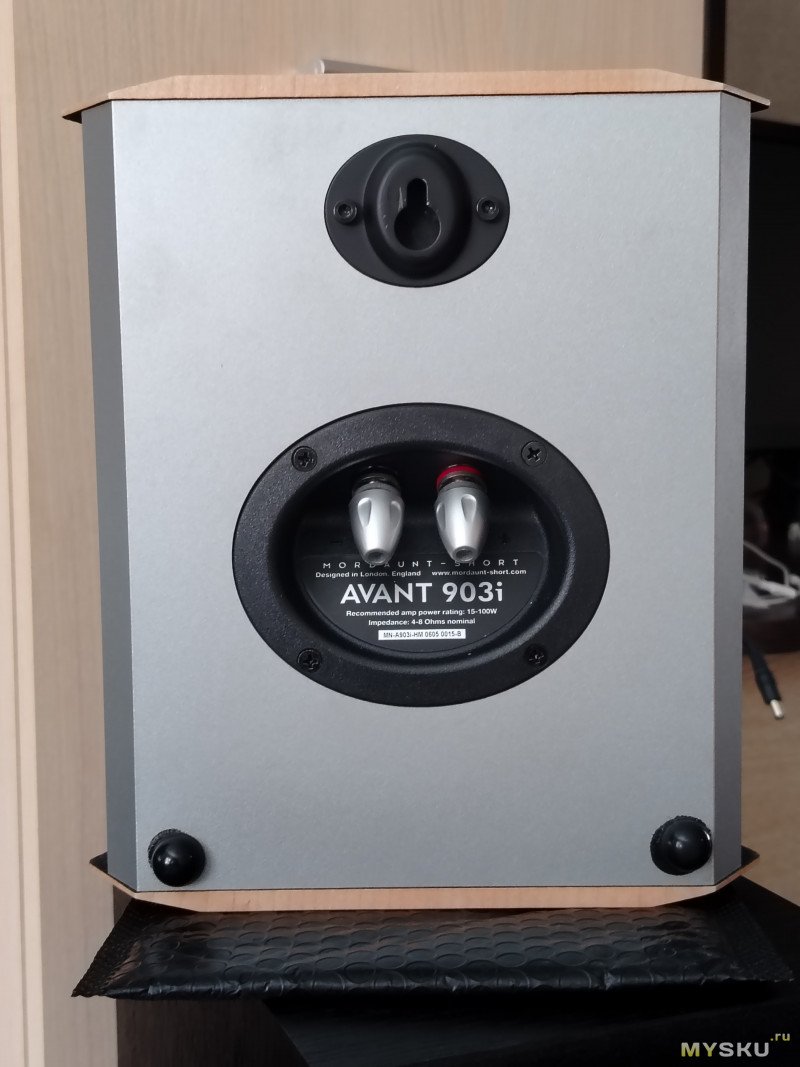

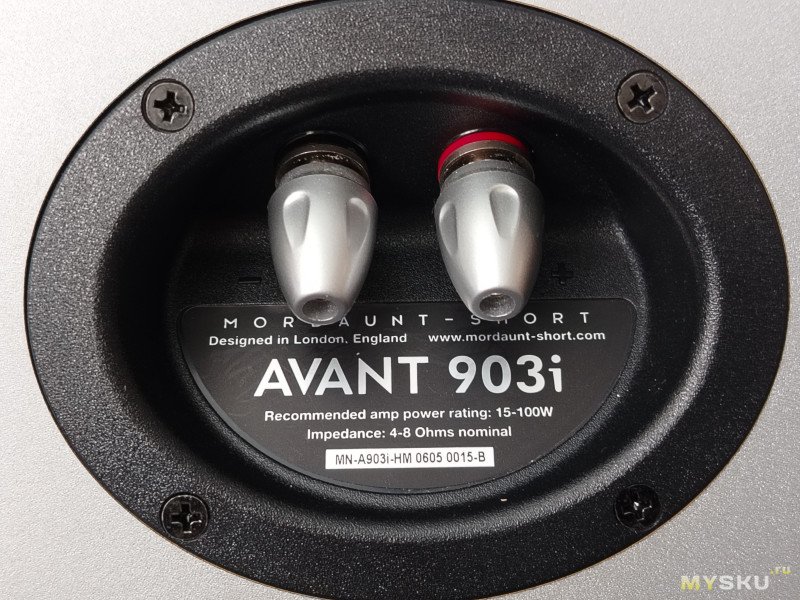

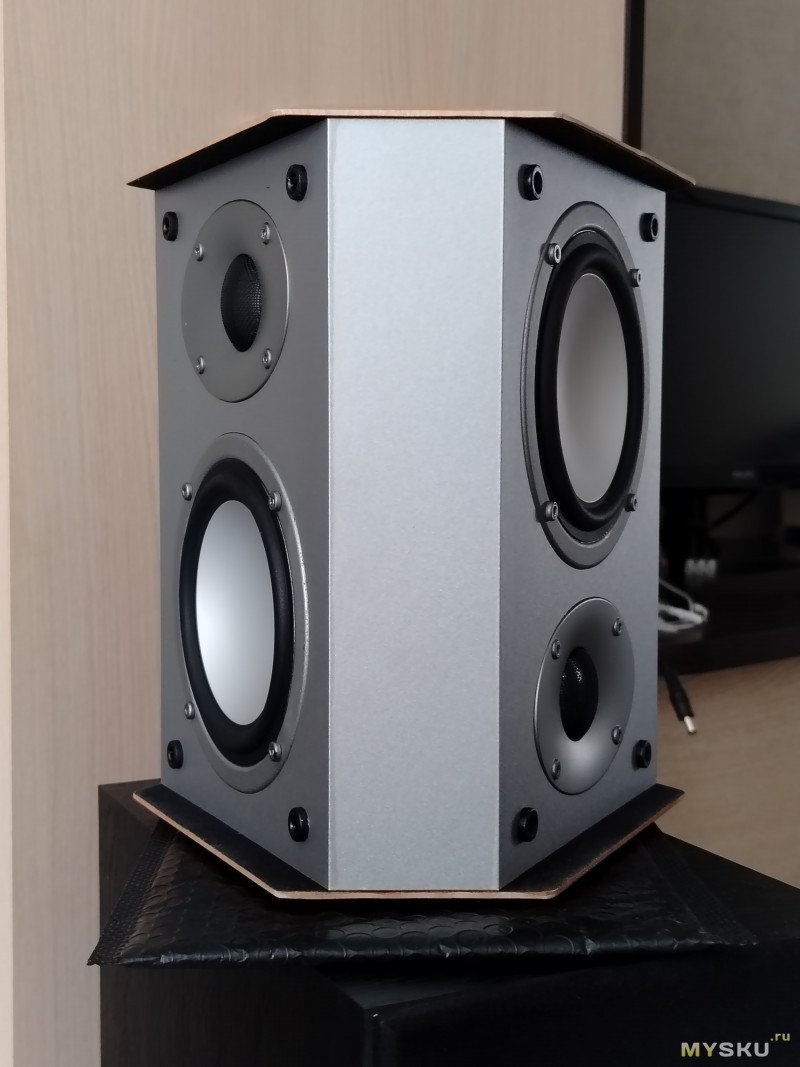

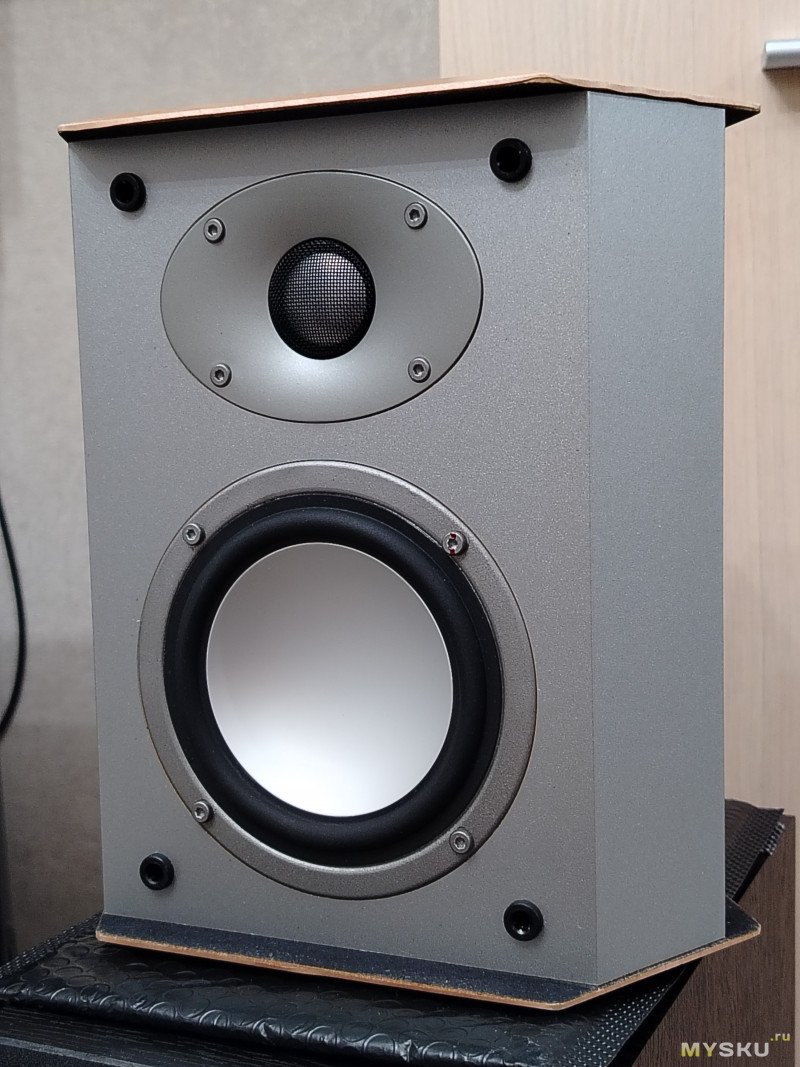

В качестве донора была выбрана АС Mordaunt Short 903i:

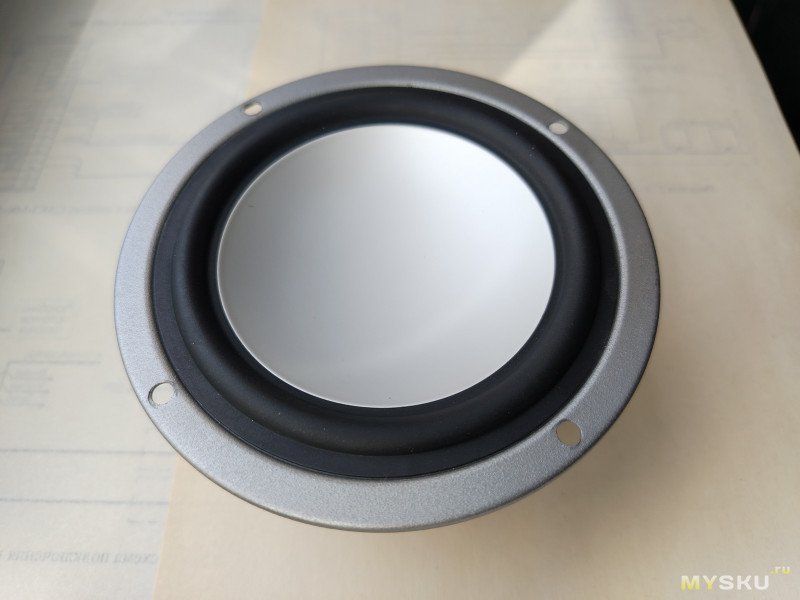

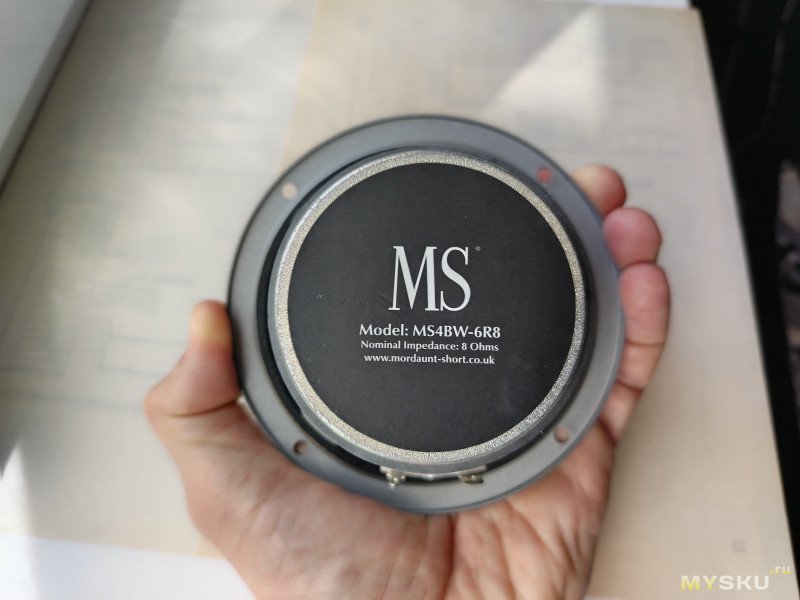

Динамик MS4BW-6R8 (8ом):

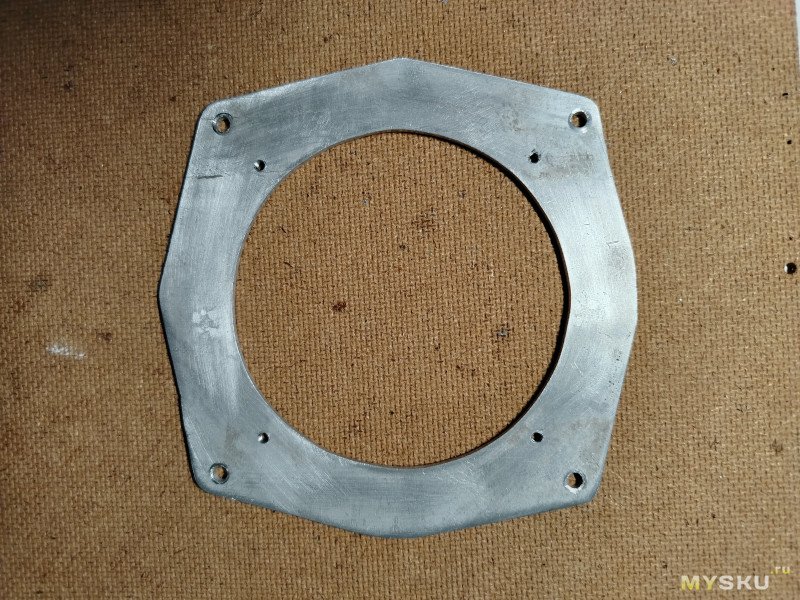

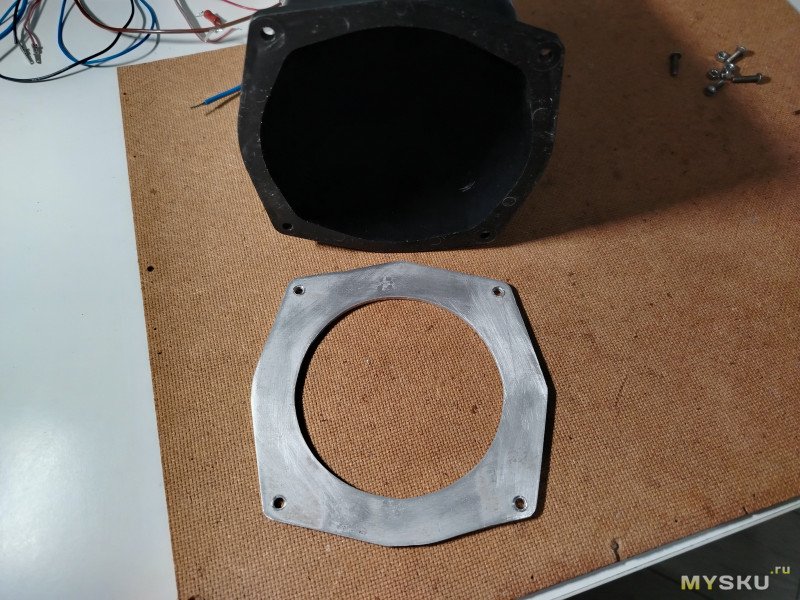

Для установки в пластиковый стакан от S-90 были вырезаны адаптеры (3мм дюралюминий):

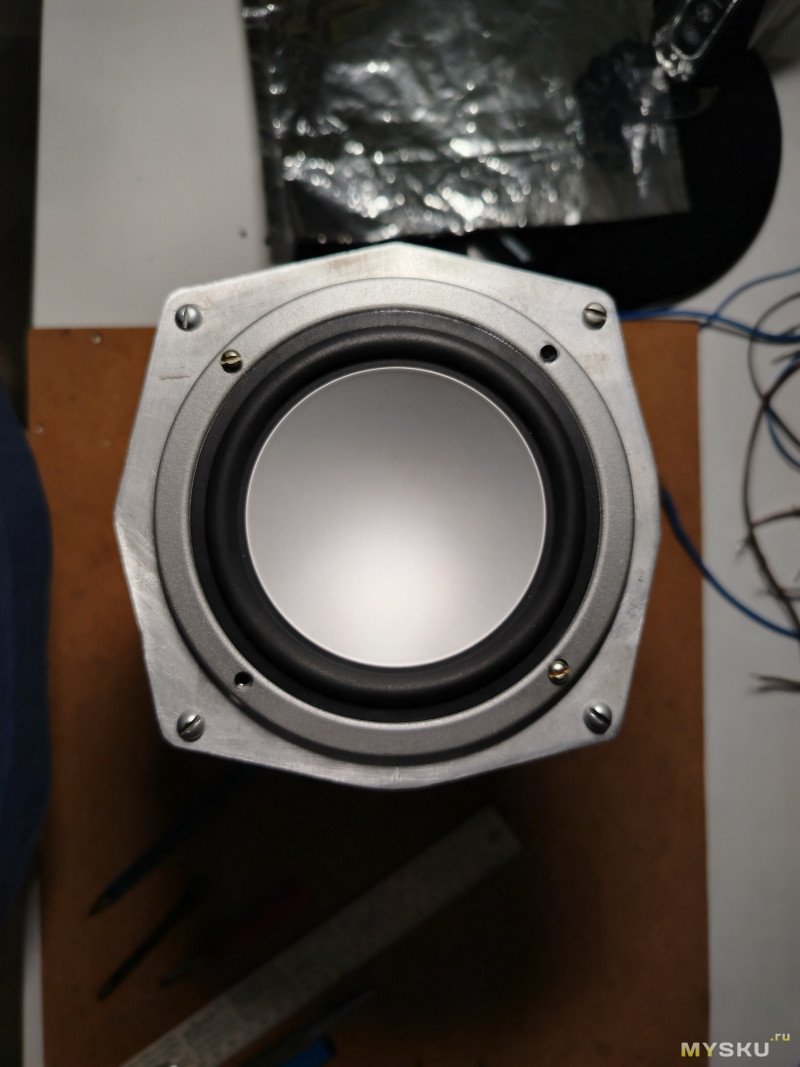

Примерка:

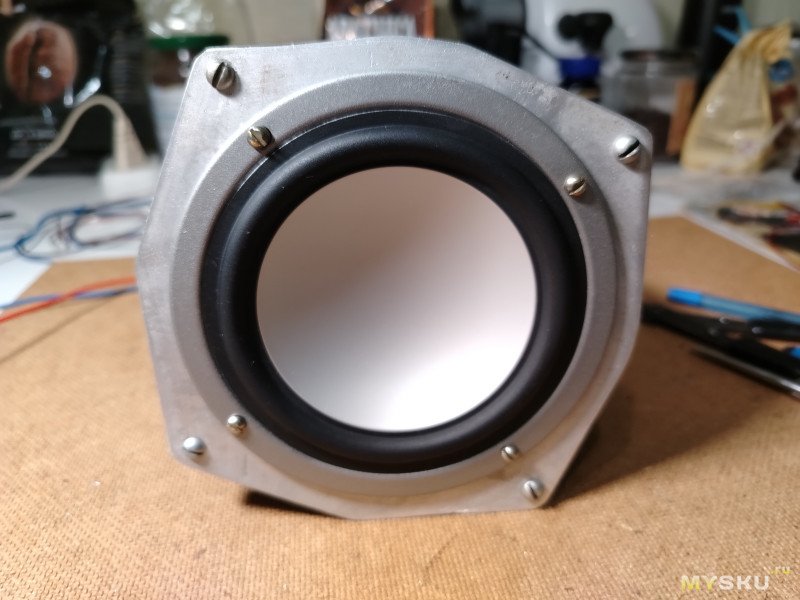

Сборка:

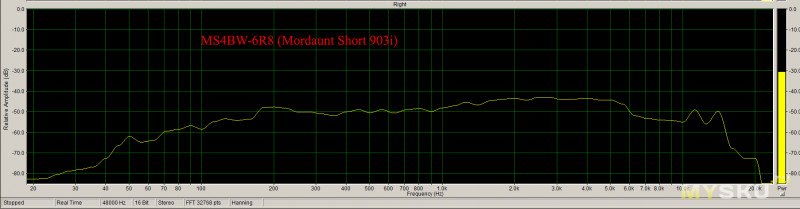

АЧХ динамика без всяких фильтров:

4. ВЧ динамик (пищалка)

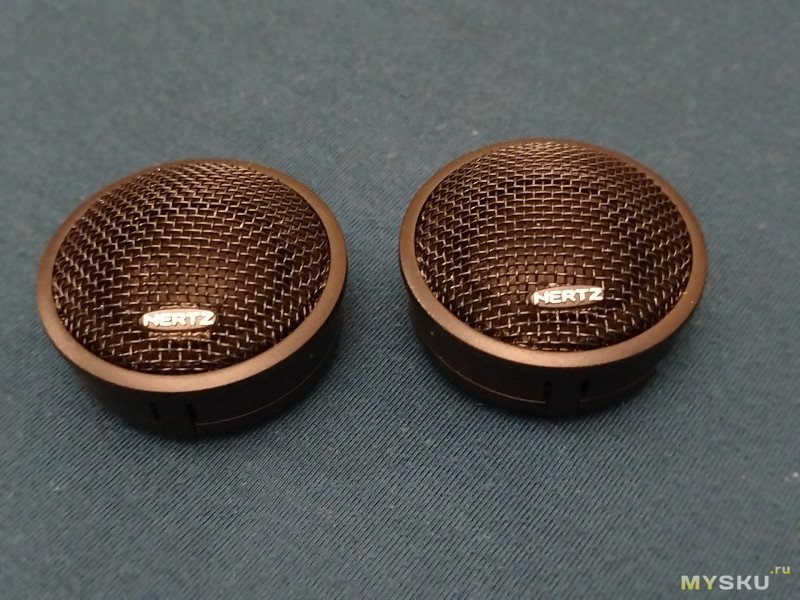

Изначально было задумано оставить родные пищалки, но подвернулся недорогой вариант — автомобильные пищалки Hertz HT25 (около 700 руб за пару):

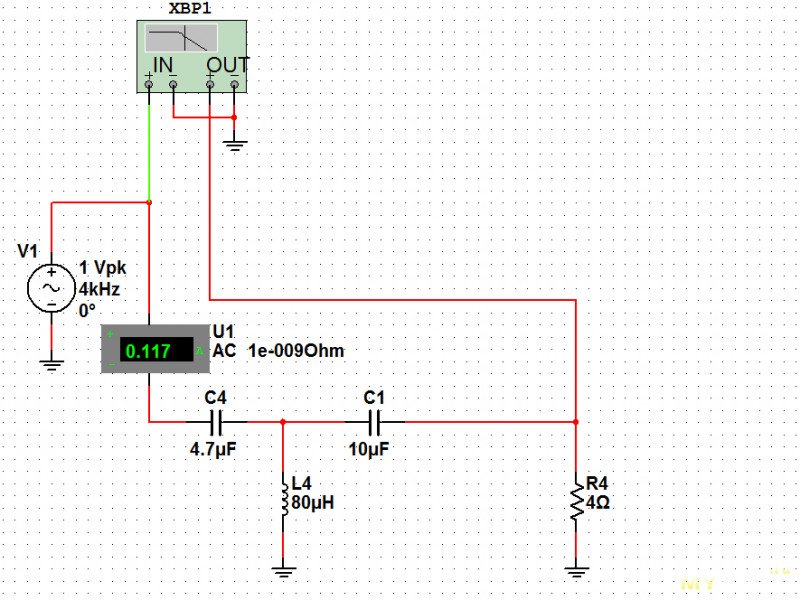

Схема ФВЧ 3-го порядка для пищалки:

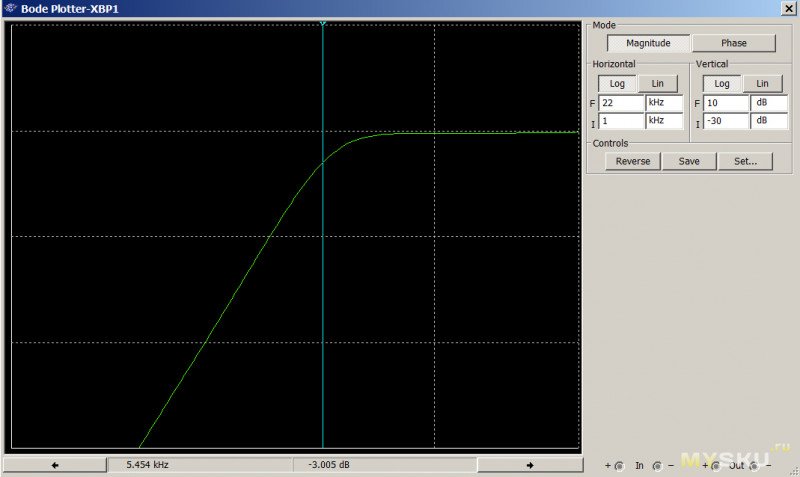

Фильтр обеспечивает 20 дБ/октаву в полосе заграждения:

5. НЧ звено и выбор фильтра для него
Внутри АС были отключены родные фильтры, и НЧ динамик был подключен напрямую к входной клеммной колодке. СЧ и ВЧ динамики, естественно, далее не использовались.

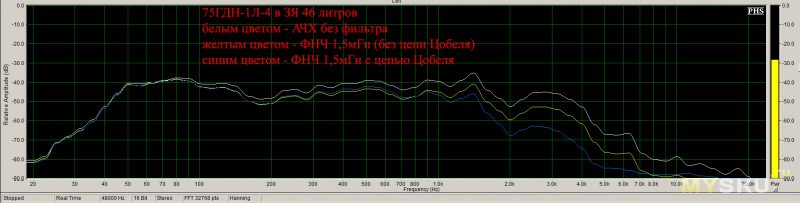

Первый вариант фильтра для НЧ — ФНЧ первого порядка с частотой среза 300Гц (-3дБ):
Результаты:
Несмотря на сравнительно низкую частоту среза 300Гц, получился «горб» на 1,5кГц.

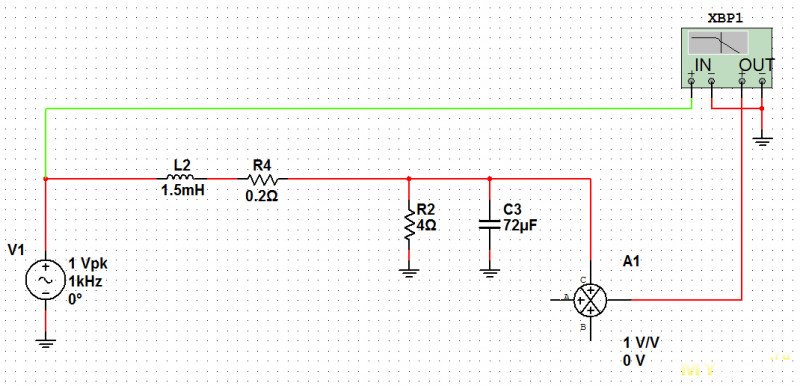

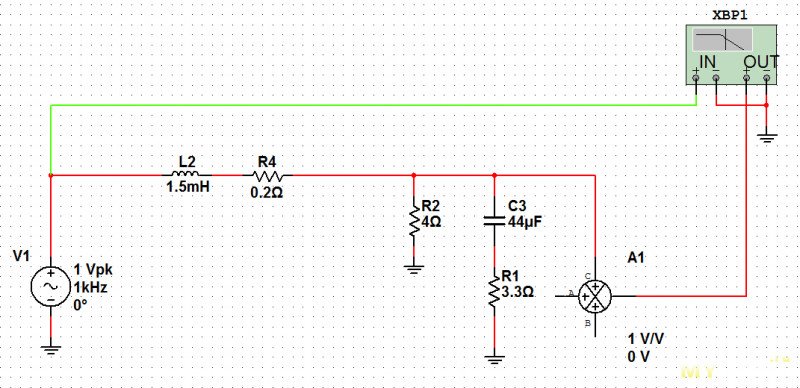

Поэтому был испытан 2-й вариант — ФНЧ второго порядка с частотой среза 500Гц (-3дБ):

АЧХ:
На этом варианте решил остановиться. Ибо собирать ФНЧ 3-го порядка для НЧ динамика — это перебор.



6. НЧ+СЧ+ВЧ
На этом этапе смешались в кучу кони, люди использовалось всё подряд: моделирование, проверка вживую микрофоном, пищалки Amp TW15 и Hertz HT25.

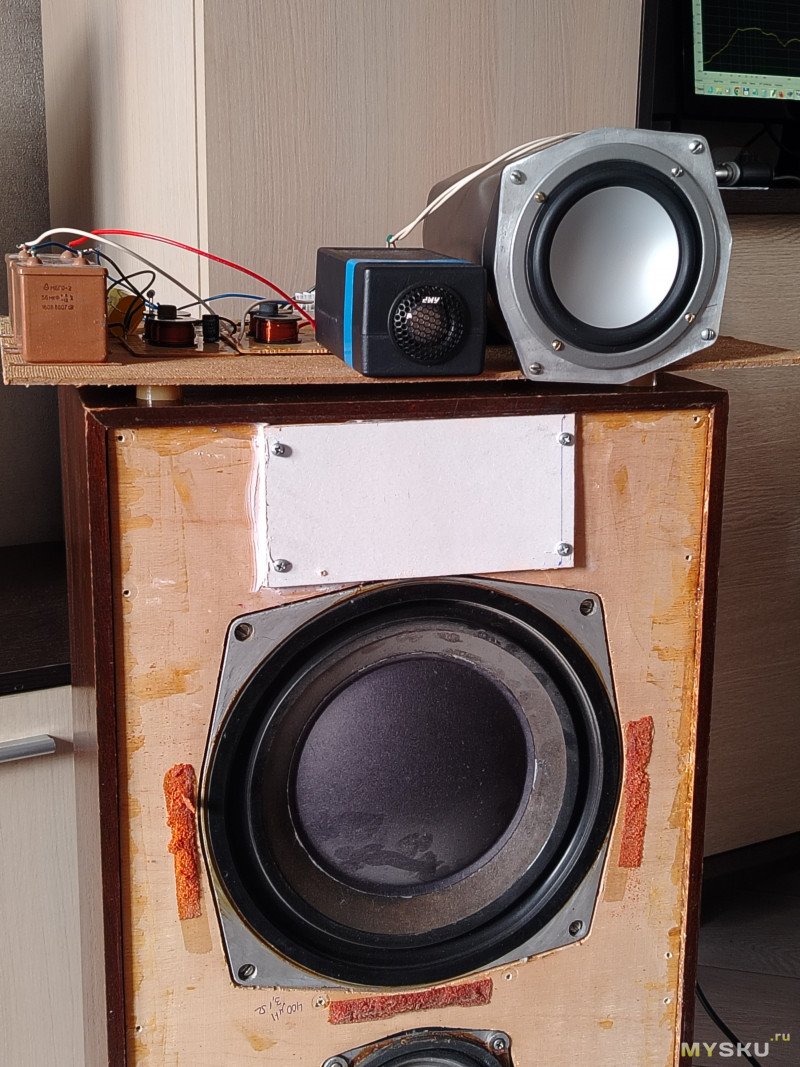

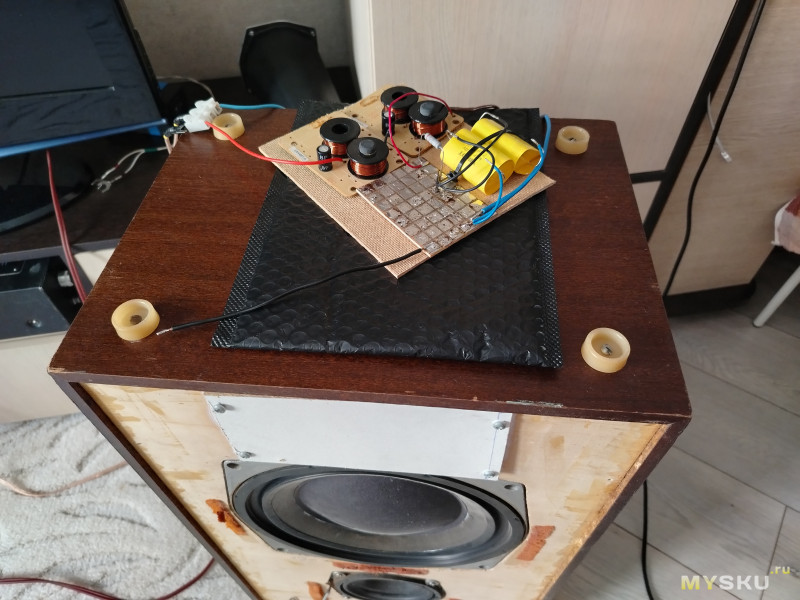

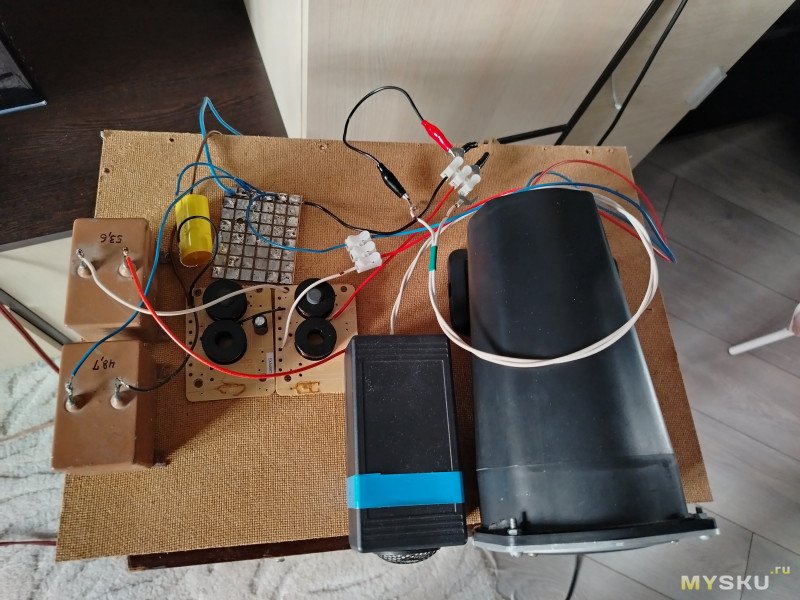

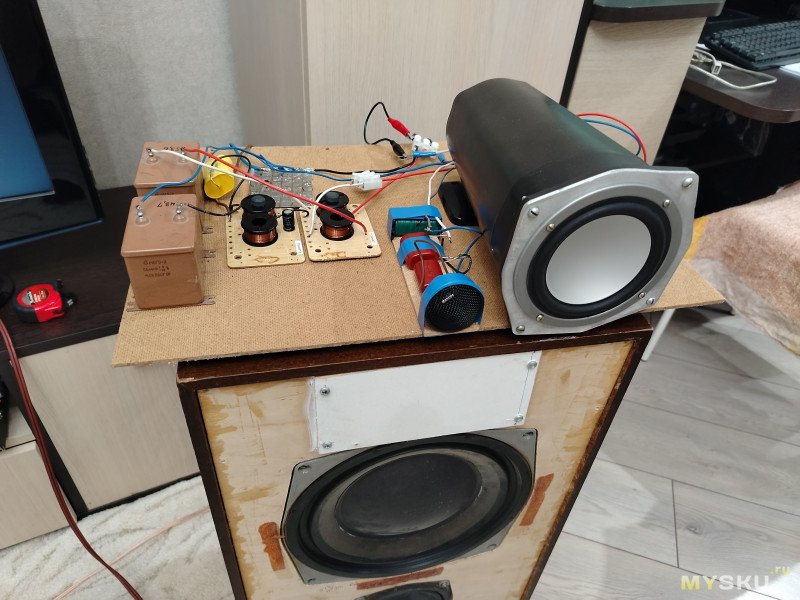

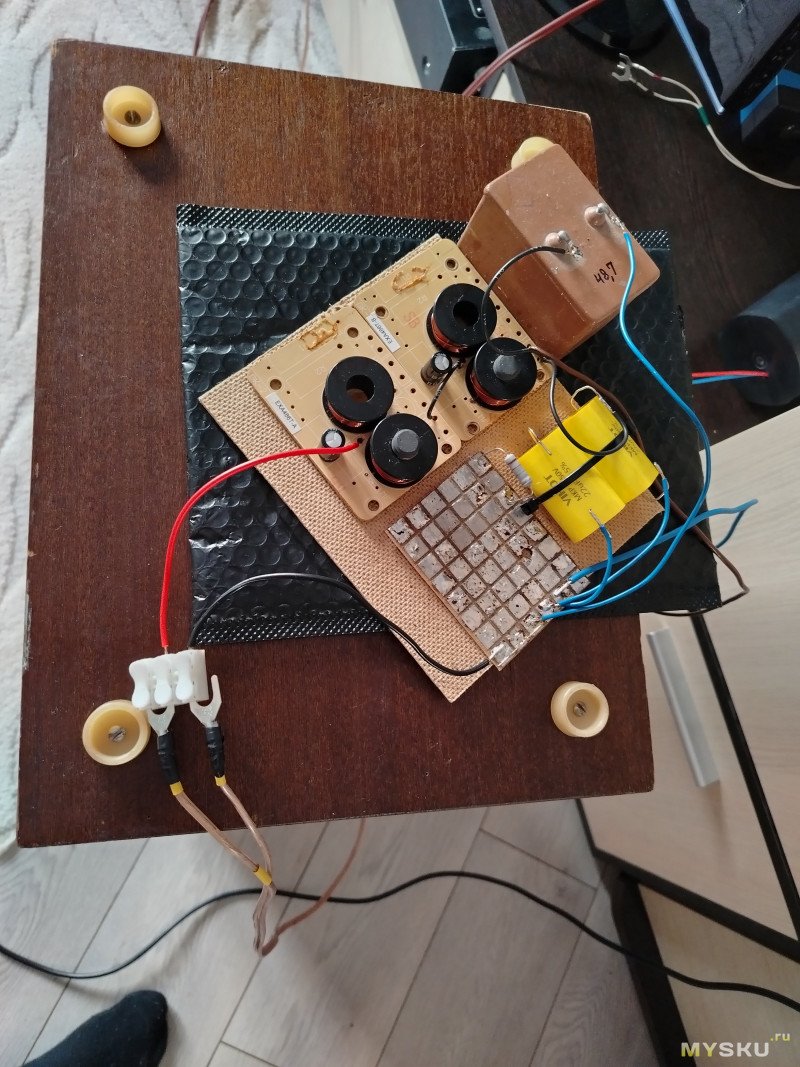

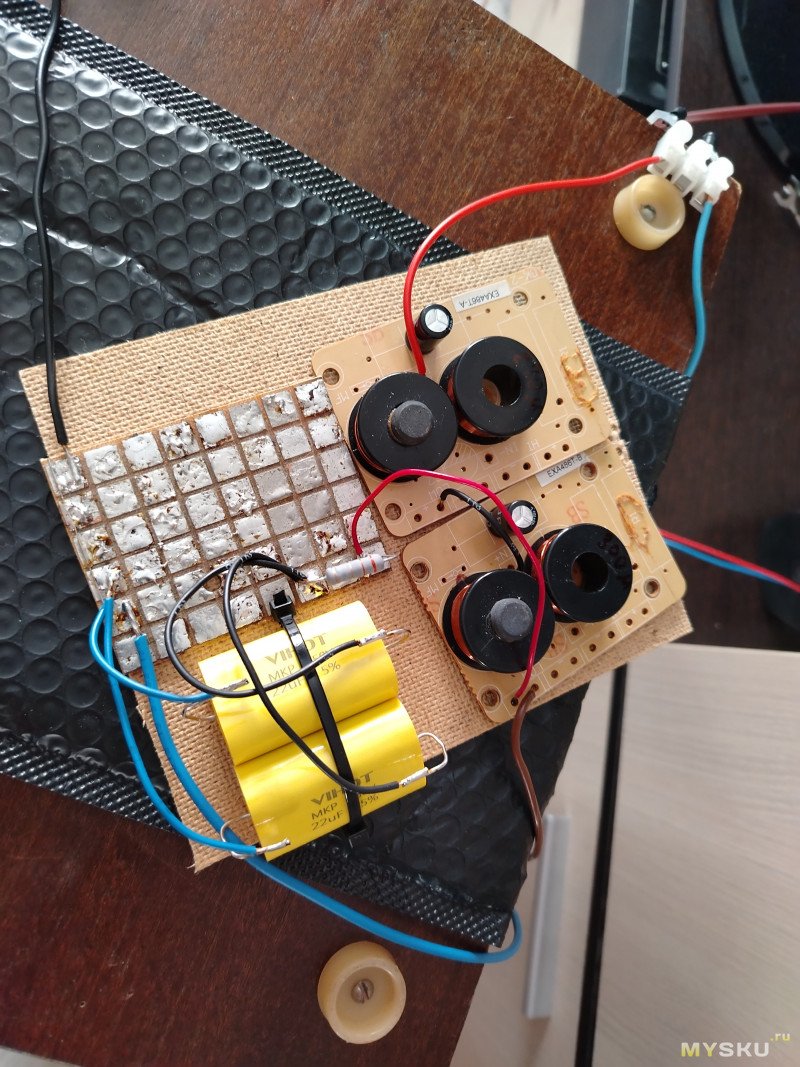

Выглядело это не очень привлекательно:
На фото выше Amp TW15 в чёрных корпусах, позаимствованные из прошлогоднего эксперимента с MS904.

Здесь уже Hertz HT25 (их трудно отличить от Amp TW15 даже при наличии микрофона).

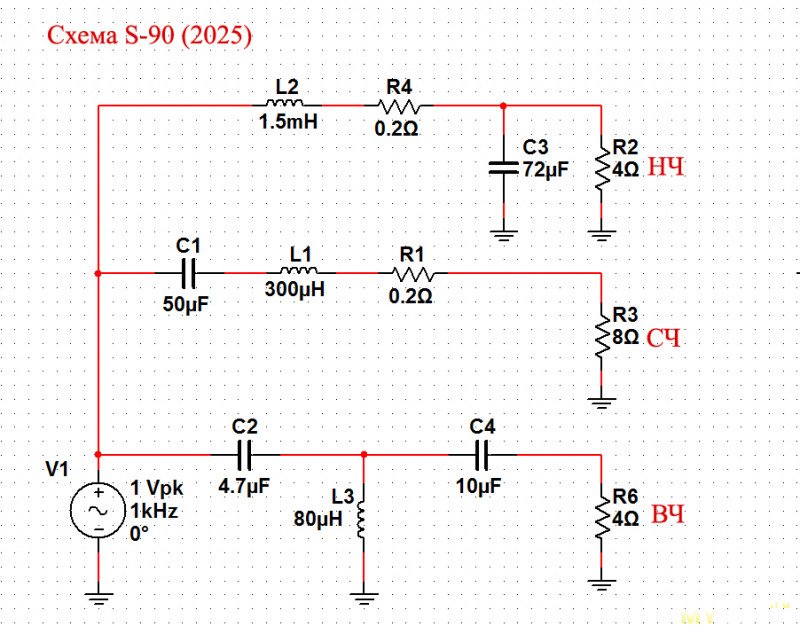

Окончательная схема:

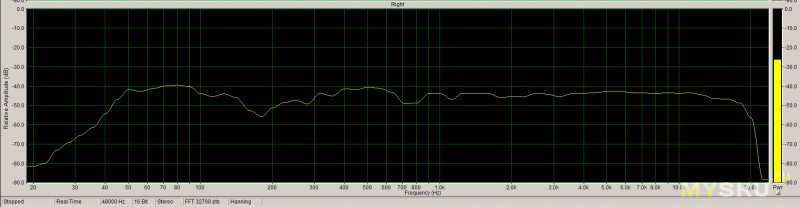

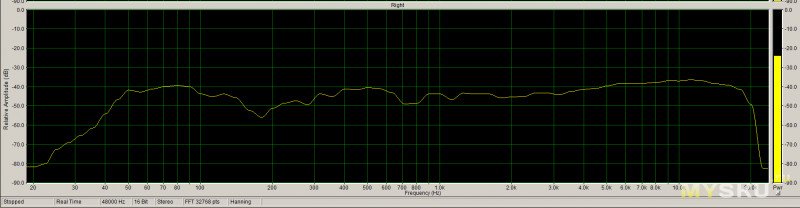

И конечно же АЧХ:
«Придавил» немного ВЧ резистивным делителем:
Если кто любит позвонче, можно оставить схему без делителя.

7. Окончание состоялось… год спустя.
«Чистовая» сборка фильтров и установка всего в корпус АС не попали в фотоотчёт.
Имхо, там ничего интересного.

Замена СЧ динамика:
На фото выше можно заметить, что винты M5 крепления НЧ динамика заменены на саморезы под шестигранник, т.к. из-за многократных разборок-сборок резьбы в капроновый вставках износились, и винты М5 уже не держали.

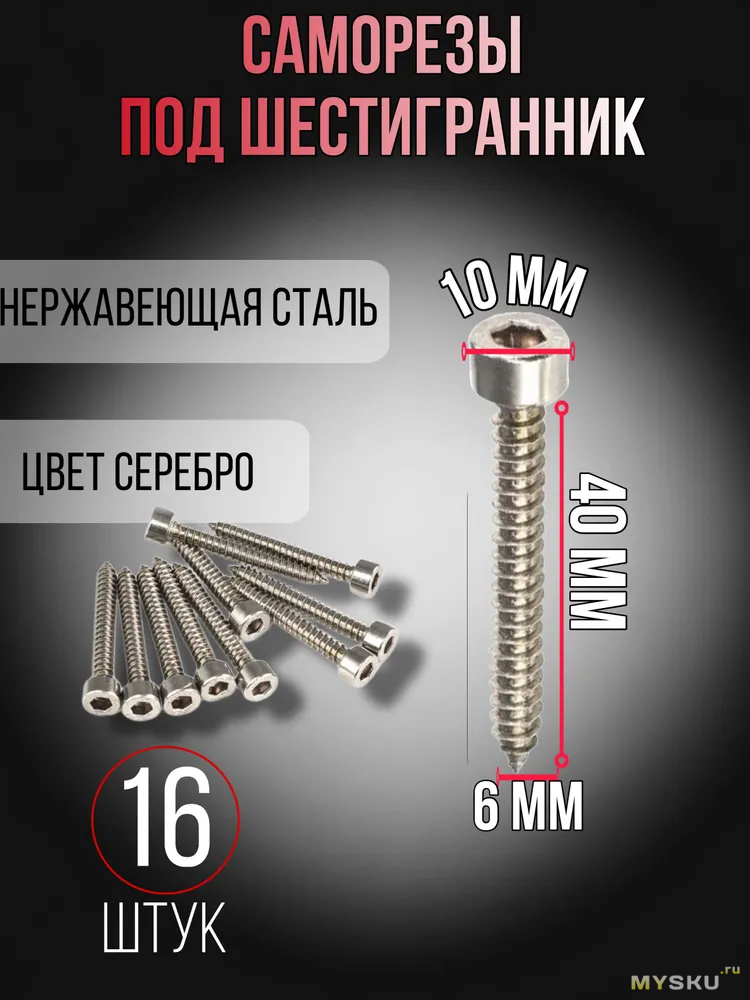

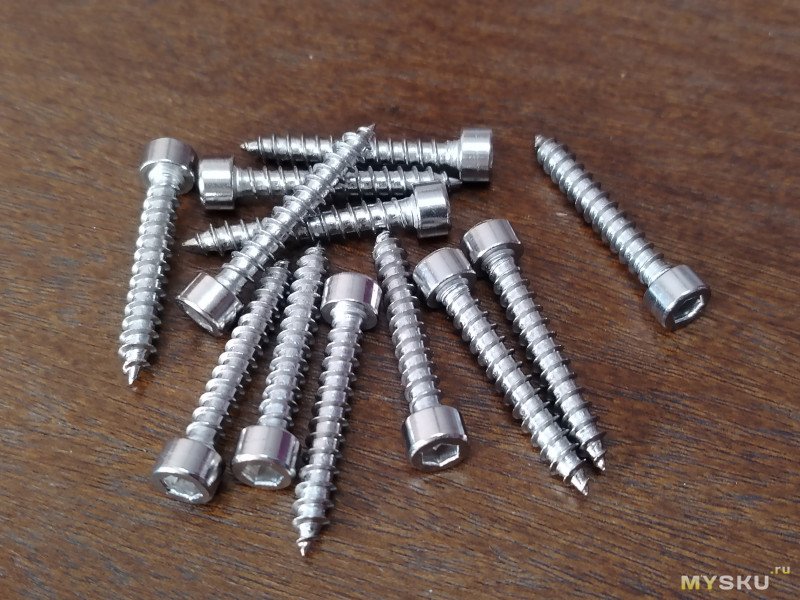

Вот эти саморезы:

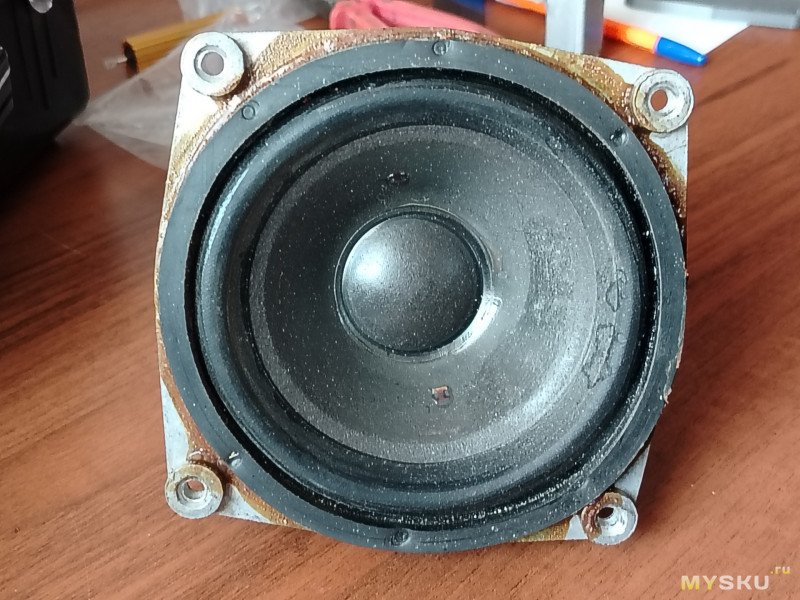

Демонтированы СЧ динамики:

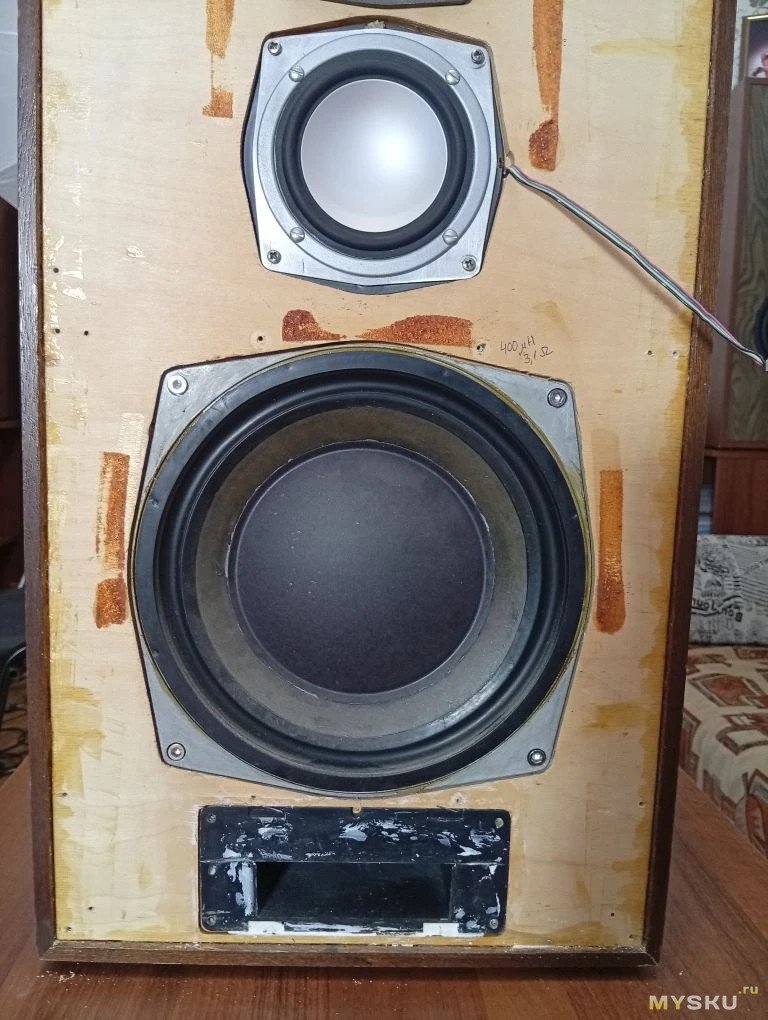

На их место встали «мордаунты»:
На фото пищалки ещё родные, т.к. с 3д печатью получается, но не быстро.

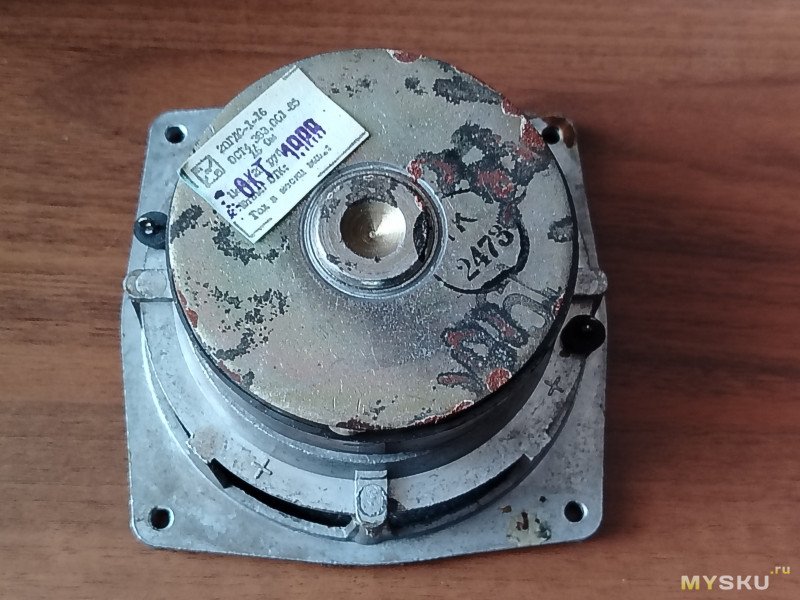

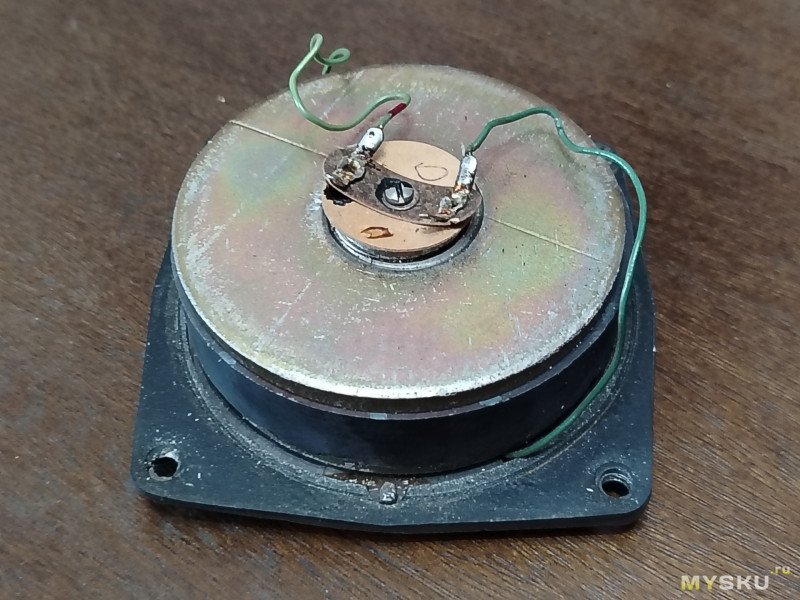

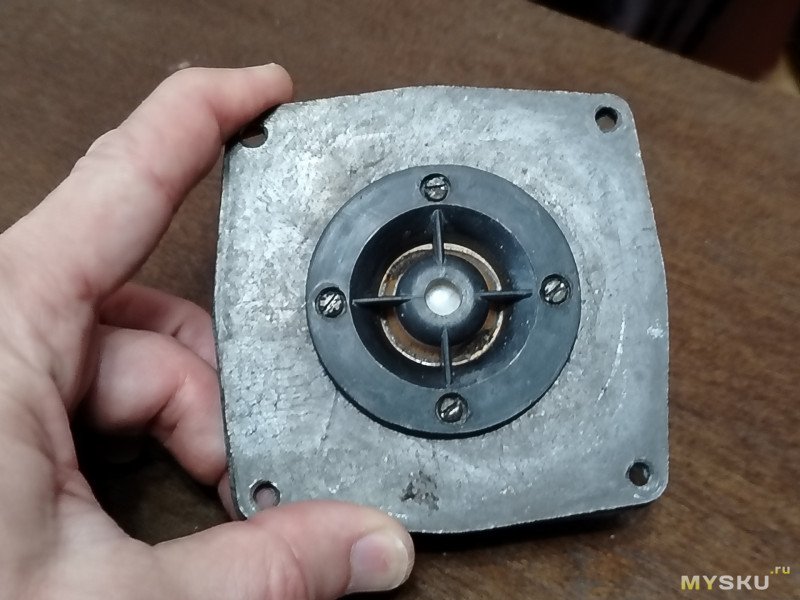

Демонтированные родные пищалки:

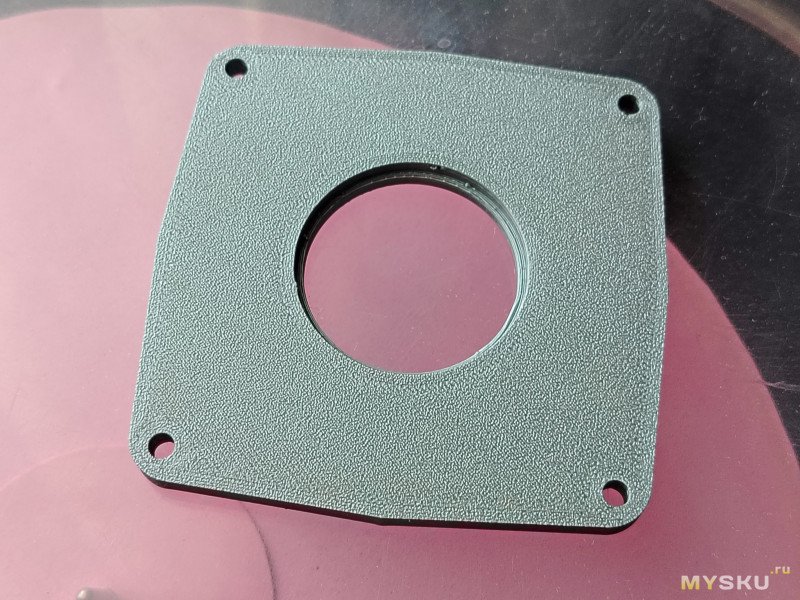

Переходные фланцы для динамиков Hertz HT25:

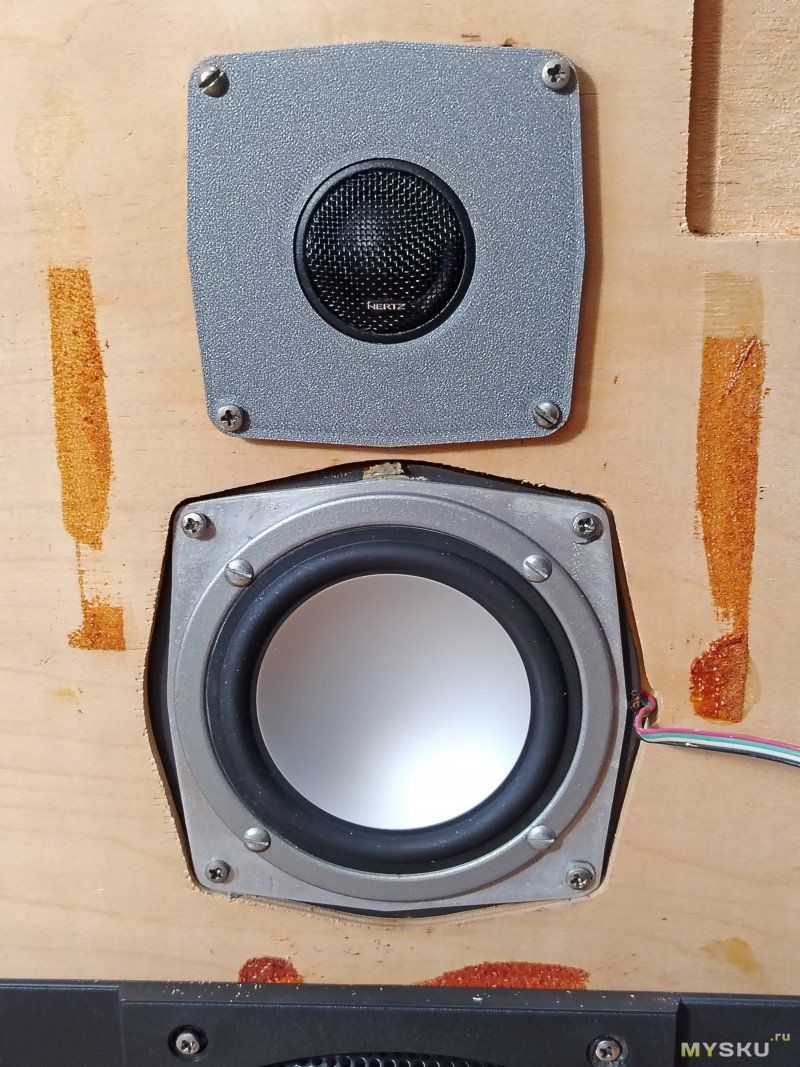

Твитер встал, как родной:

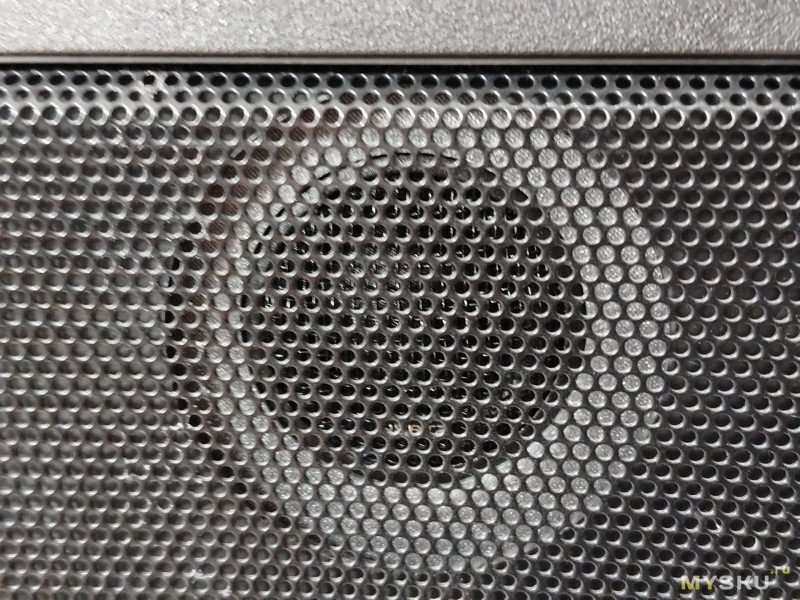

За защитной сеткой его почти не видно:

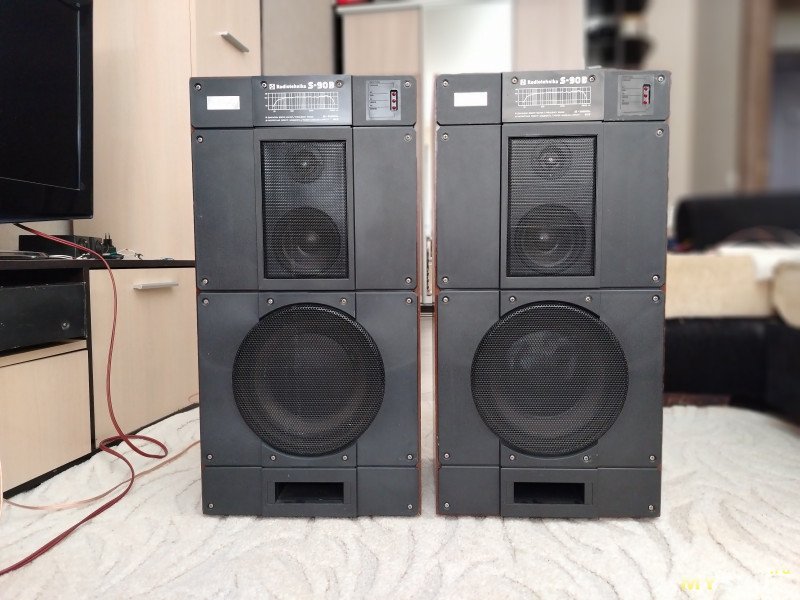

Общий вид АС после замены СЧ и ВЧ динамиков:
Оригинальный внешний вид сохранён, а качество звучания — намного лучше, чем было. )))

Всем удачных экспериментов и хорошего звука!
