DIY-ремастеринг коннектора для 9В батареек (6F22, 6RL91, крона)

Сказ о том, как 2 проводка к заклепкам припаять. Дальше можно не читать.

Очень нишевая тема, потому что такие встречаются лишь в ископаемых девайсах преимущественно из прошлого века. Но с моей коллекцией барахла, я уже начал задумываться, а не заменить ли хлипкий разъем на что-то более качественное?

Мне нужно несколько штук, точно больше 5шт.

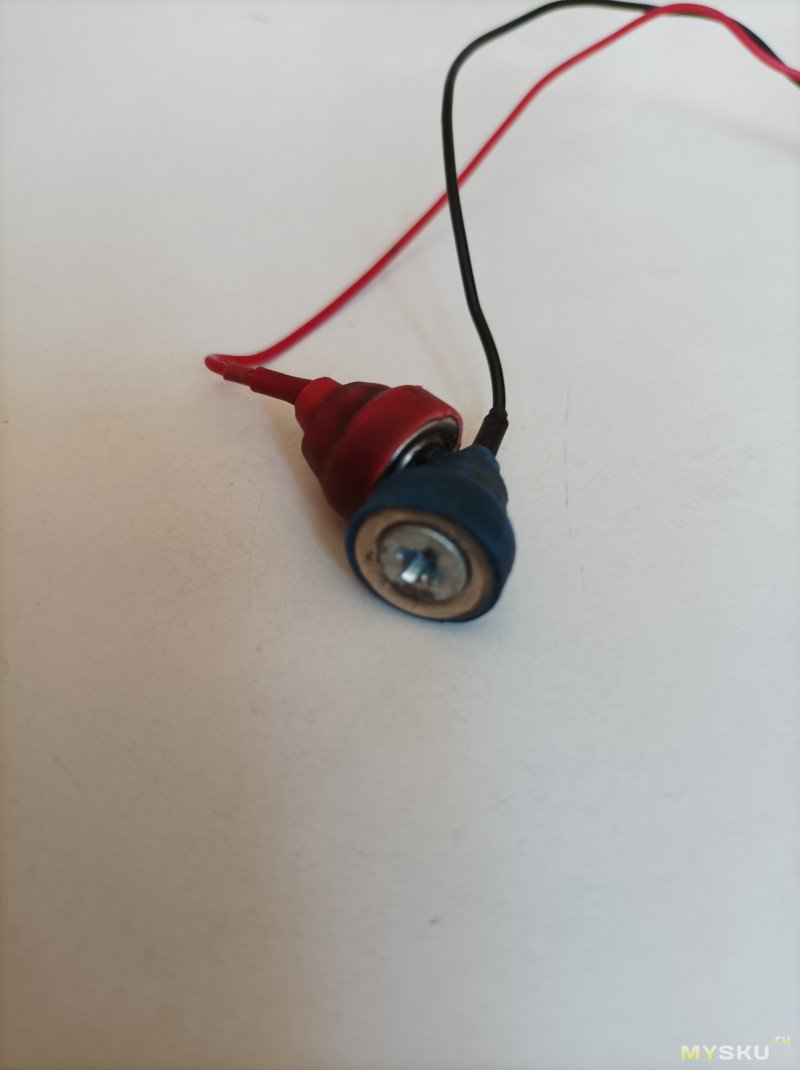

Перечислю что не устраивает у существующих коннекторов, среди тех что достались в комплектации по наследству от производителей девайсов:
1) как правило хлипкая ПВХ изоляция, которая уже наполовину порвана предыдущими владельцами

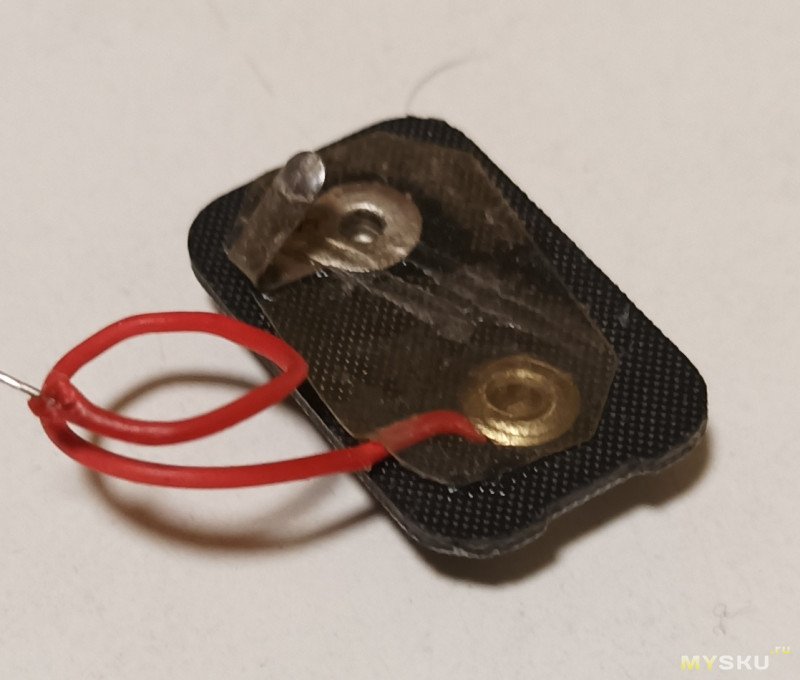

2) сами контакты для батарейки обычно наклепаны чуть ли не на кусок картона, жесткость никакая. Для освобождения батарейки нужно либо тянуть за хлипкую ПВХ изоляцию, либо активно помогать отверткой возле контактов. В какой-то момент контакты начинают существовать отдельно друг от друга.
3) провода очень часто не имеют никакой защиты от механических воздействий (strain relief) и вся нагрузка ложится аккурат на то место, где заканчивается пайка и начинаются жилы у провода. Постоянно обламываются внутри этого ПВХ рукава и нужно его рвать чтобы залезть внутрь и подпаять обломившийся проводок.
4) провода в ПВХ изоляции!

Можно подходить по разному к решению проблемы. Но главным фильтром для меня был — визуал. Закрепить пару контактов можно на чем угодно сподручном, на любой вкус и кошелек. А чем потом заизолировать это все? Где взять корпус? Чтобы было красиво.

3Д-принтер? Даже особо фанатичные владельцы просто купят десяток готовых разъемов на алике за $2. Оно того не стоит. Да и стенка там в районе 1мм.

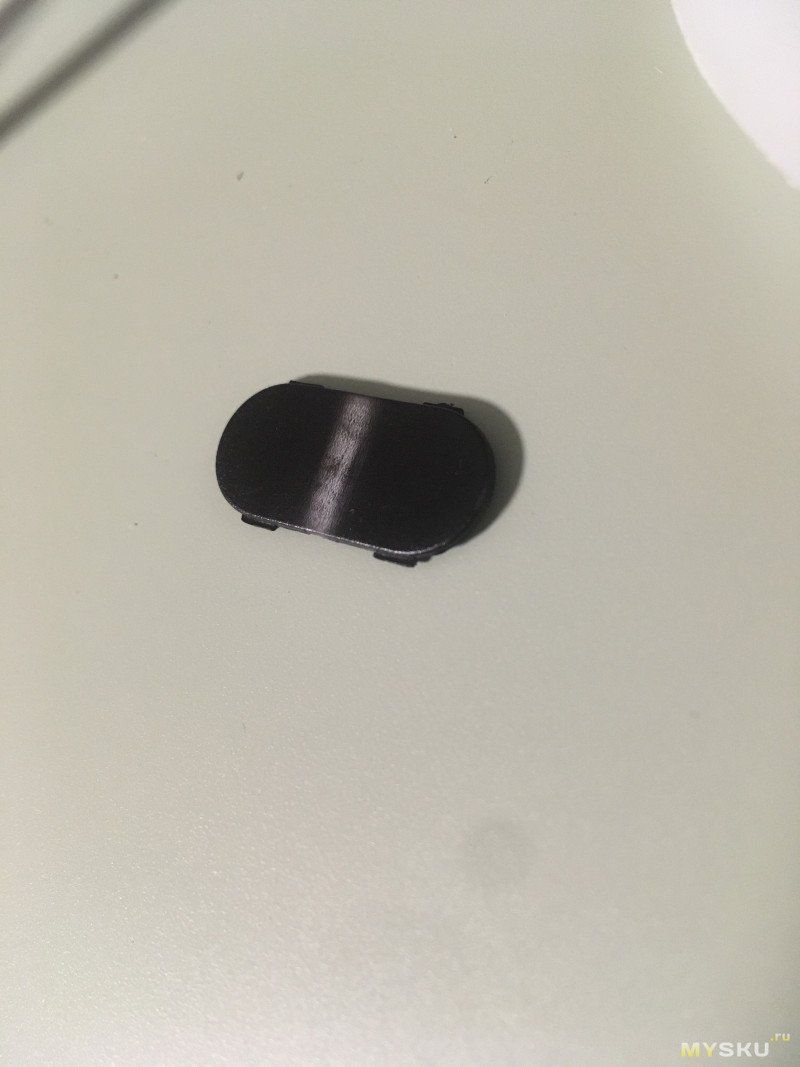

Попробовал крышку сложить пополам и обратно сложить и распрямить, на сгибе появилась белая полоса, но никаких трещин или еще чего-то. Ведет себя как PET?

Т.е. пластик достаточно упругий, чтобы не сломаться пополам, иначе бы застежки отлетели когда я ковырял их отверткой для вскрытия. Но такое варварство без проблем выжили.

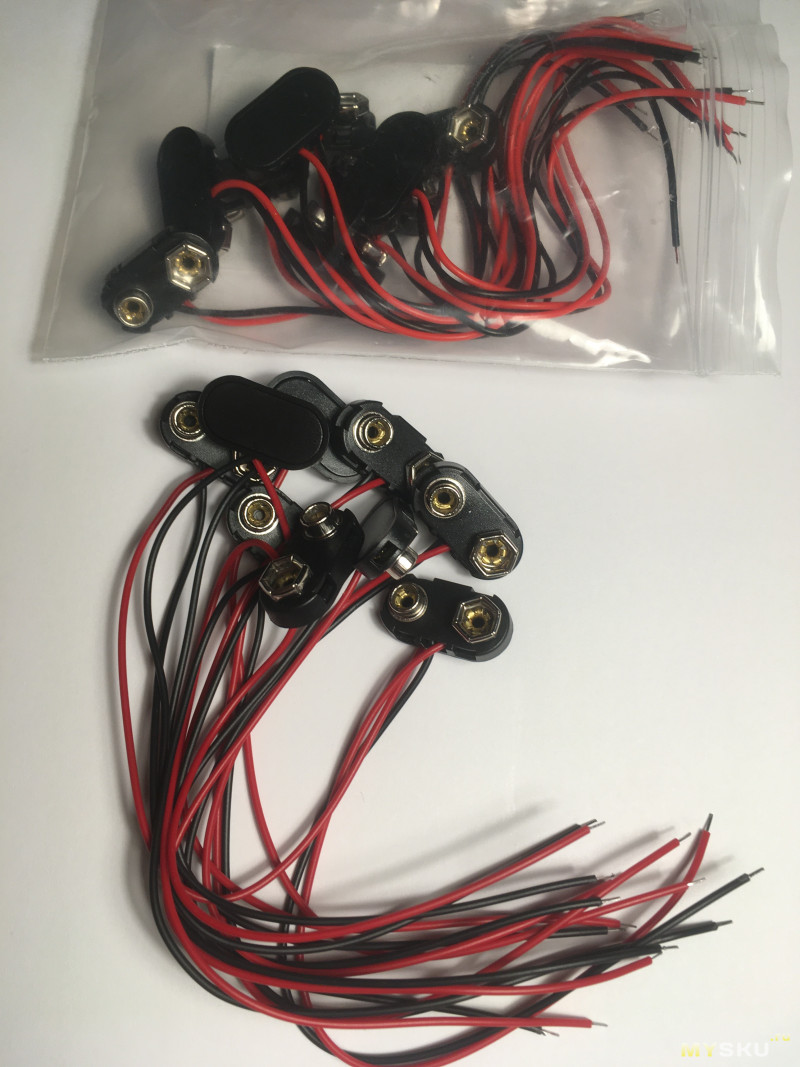

А какие собственно проблемы у готового решения? Искать как 9V Battery Snap Connector
Там действительно в качестве проводника те самые 3 стальные волосинки. Не то чтобы это имело хоть какую-то роль на типичных токах потребления в приборах на тех батарейках. Но неприятно, нельзя оставлять это так как есть. А то что обо мне подумают люди!

Только ради этого и начата вся возня.

---

Теперь рецепт:

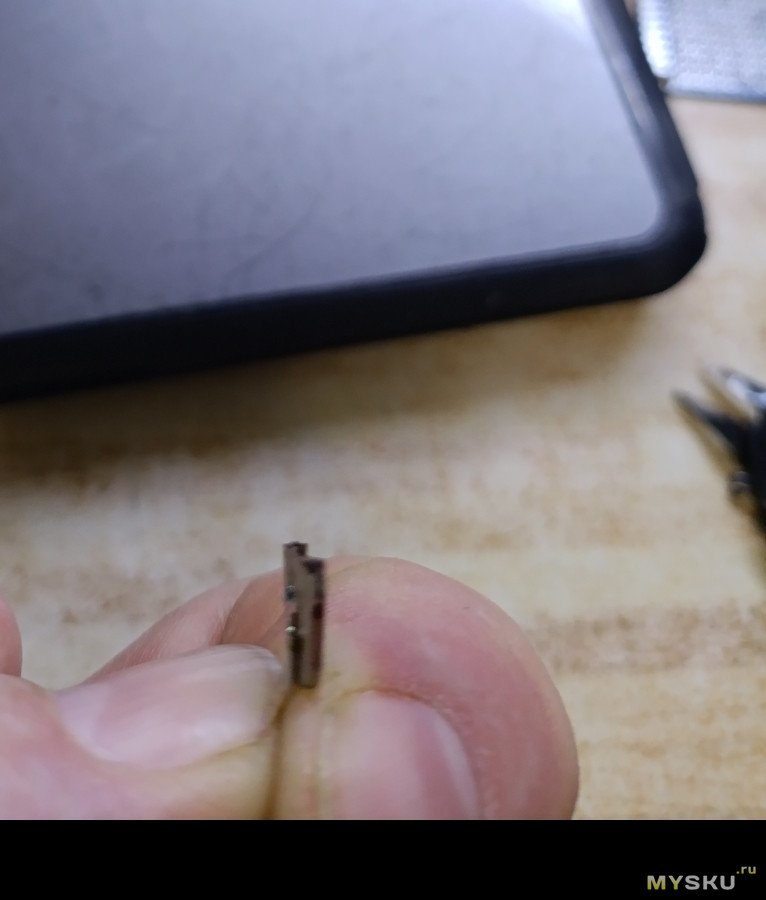

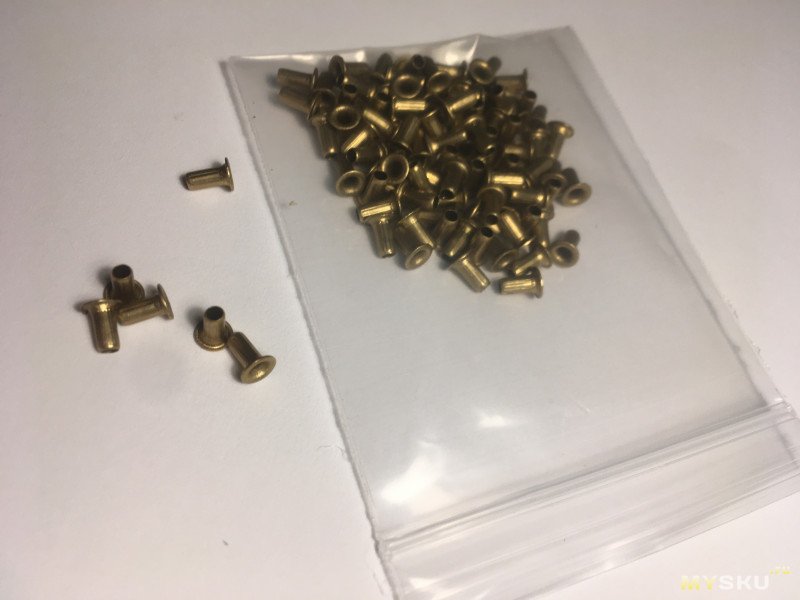

1) Обязательно нужны пустотелые заклепки (фестоны?). Таких же заклепок под обжим, как были в оригинале найти не удалось, да и не очень хотелось, обжимать то грамотно их все равно нечем.
Поэтому просто заклепки, диаметром рабочей части 2.5мм — подошли прям идеально, вставляются с небольшим натягом, сами не выпадают из старых отверстий. В лоте называлось M2.5, 5mm: искать как Hollow Brass Rivets M2.5

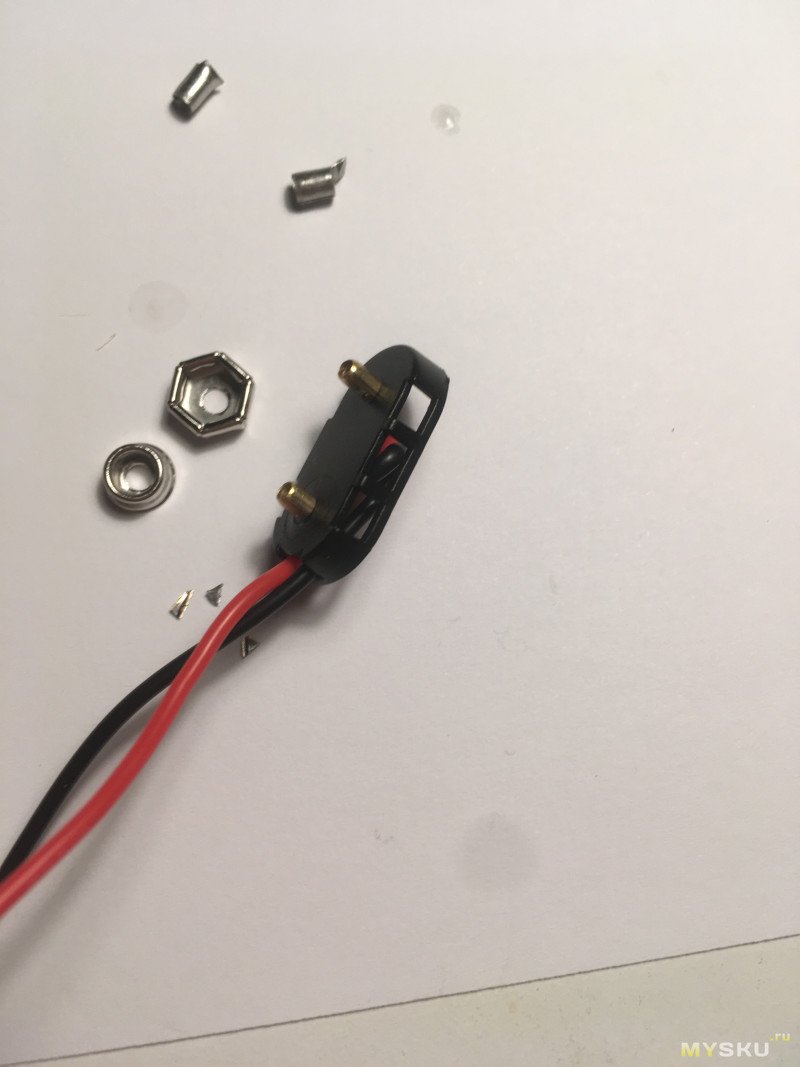

От старых заклепок избавляться элементарно, высверливанием сверлом в районе ±3мм подойдет. У меня было 3.5мм. Шуруповерт и сверла и весь тривиальный процесс не посчитал нужным снимать и демонстрировать.

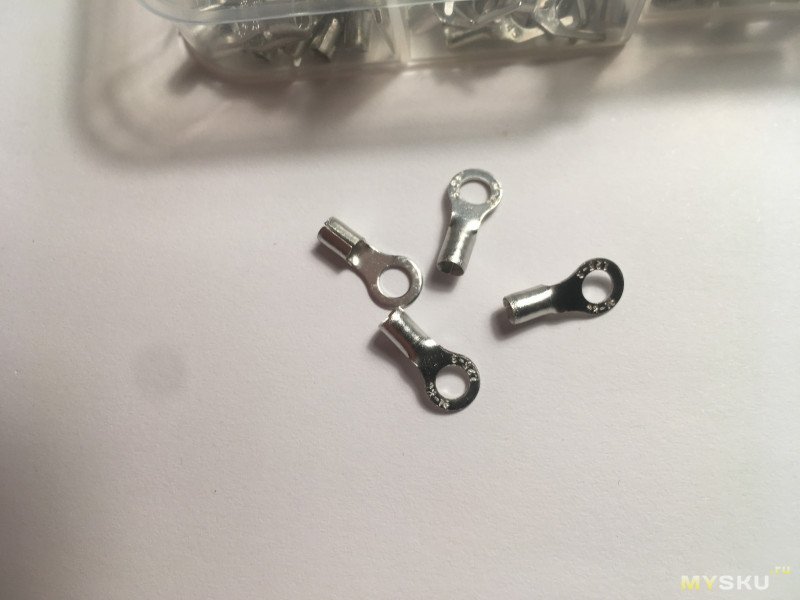

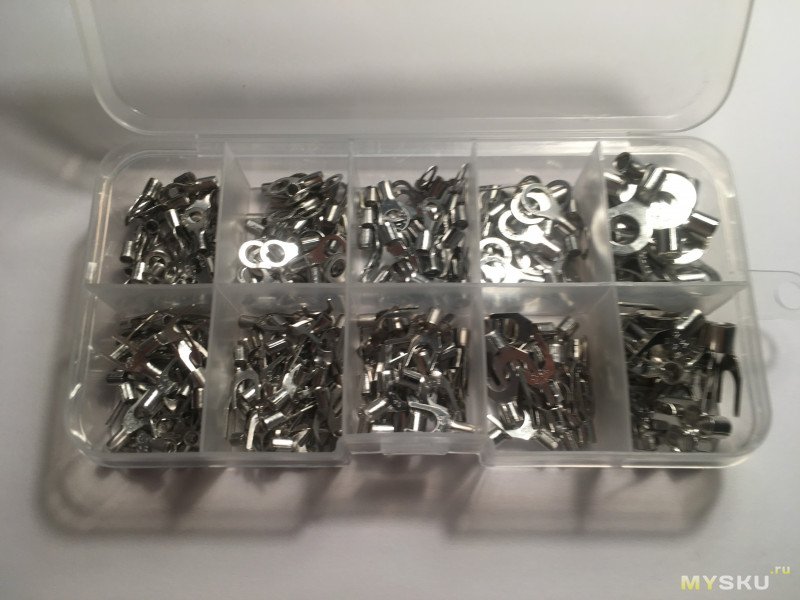

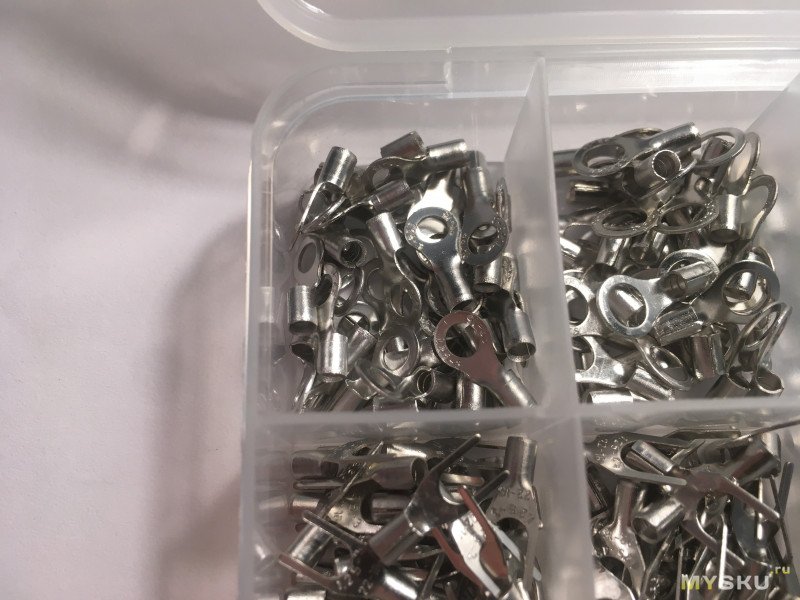

2) Припаивать провод к самой заклепке посчитал слишком уж по-ковбойски дерзким поступком. Не решился, поэтому выбрал обжимные терминалы под зажим (как их называть правильно-то? да и какая разница, искать их же там же на алике, там правильных названий никогда не будет: ищутся по запросу: brass ring terminal
судя по всему серия RNB)
Они уже облуженные и будто бы из латуни (внутри под верхним слоем действительно какой-то желтоватый сплав, немагнитный). В ход пошел самый маленький размер, отверстие кольца 3мм в диаметре.

Эти обжимные терминалы сугубо опциональны, можно и без них.

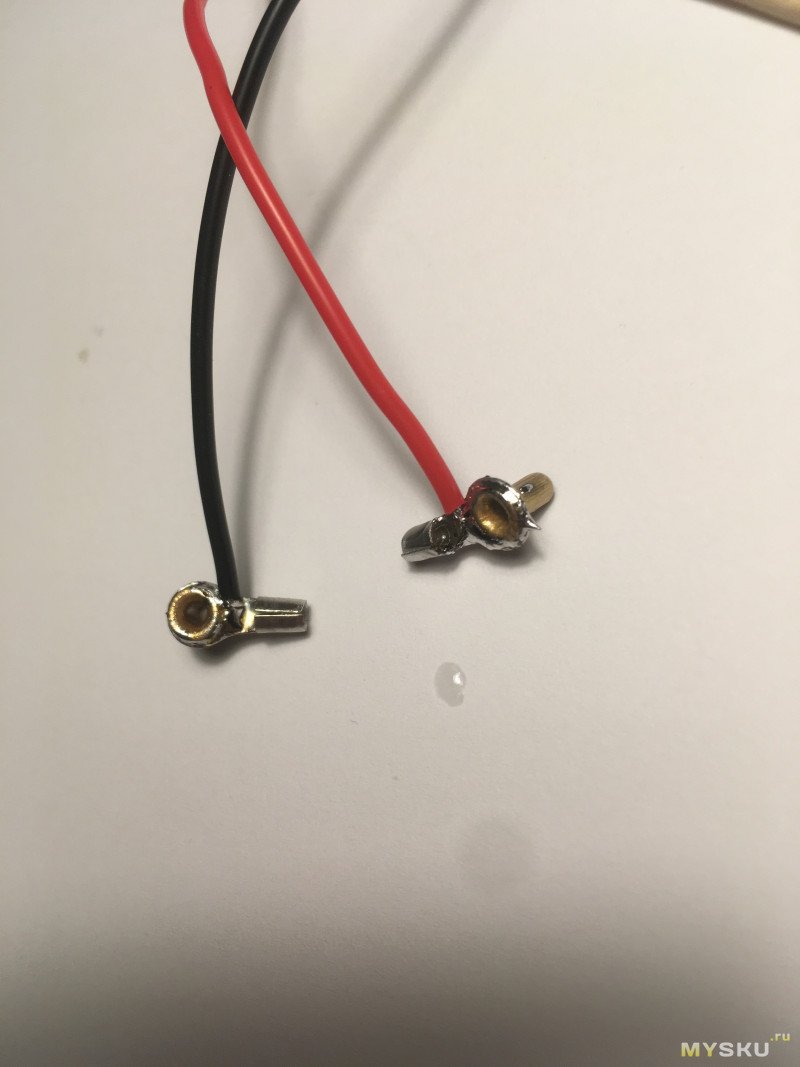

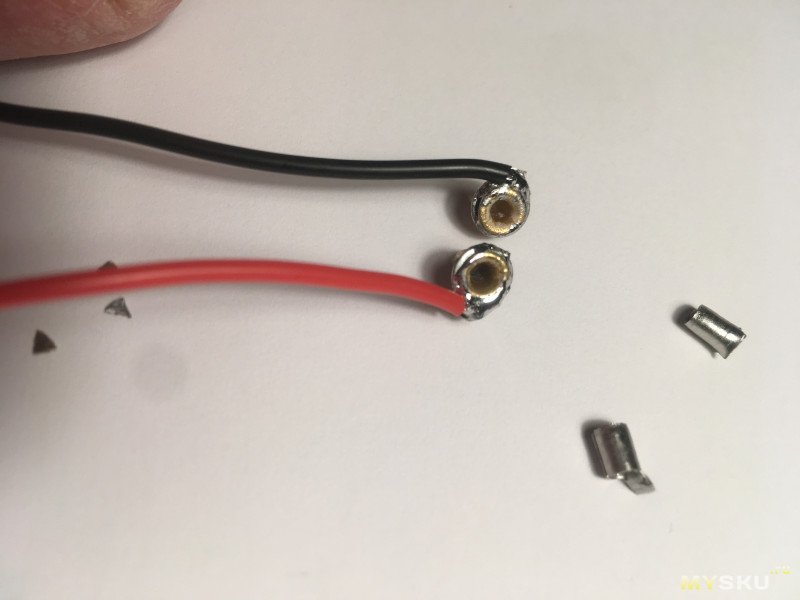

3) Припаял проводочки на выступ возле кольца и лишнее откусил кусачками.

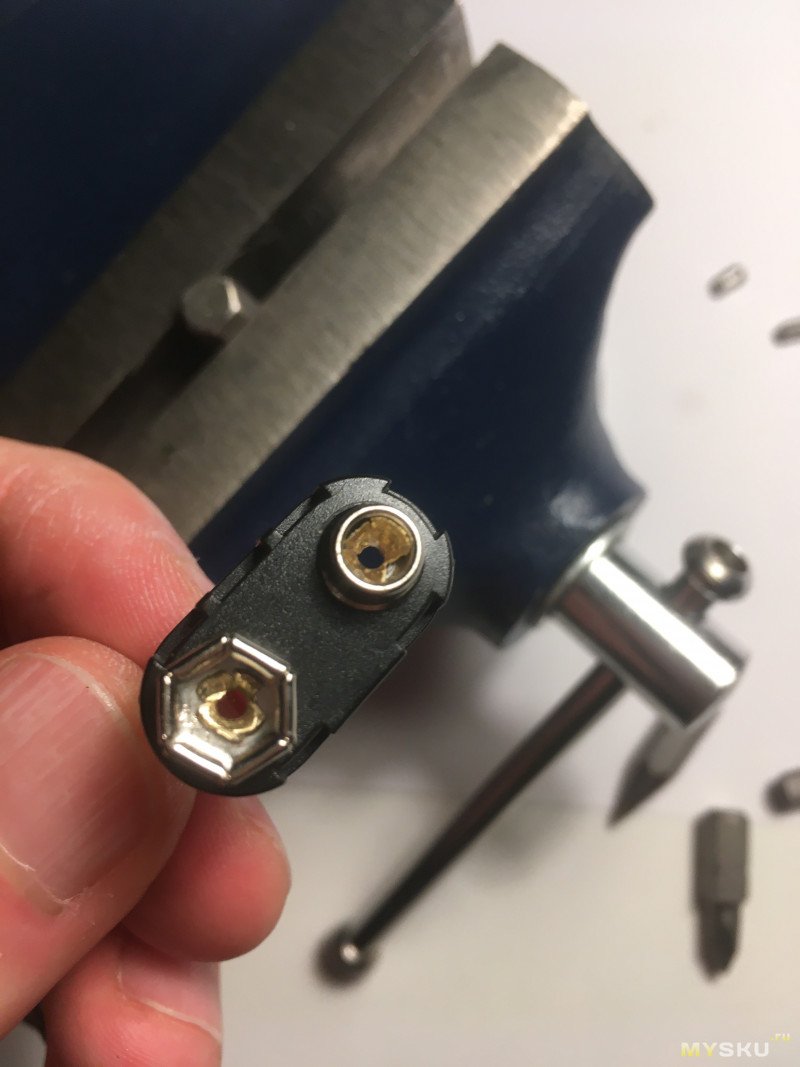

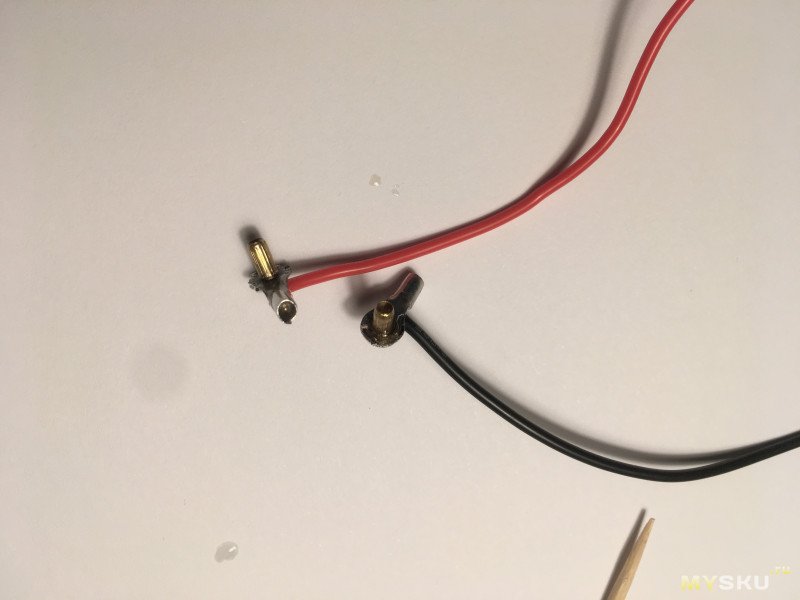

4) Надо собрать конструкцию обратно и расклепать заклепки. Вовсе не обязательно иметь пресс для этого или особые клещи. Делал тем что под руку попалось, с помощью молотка.

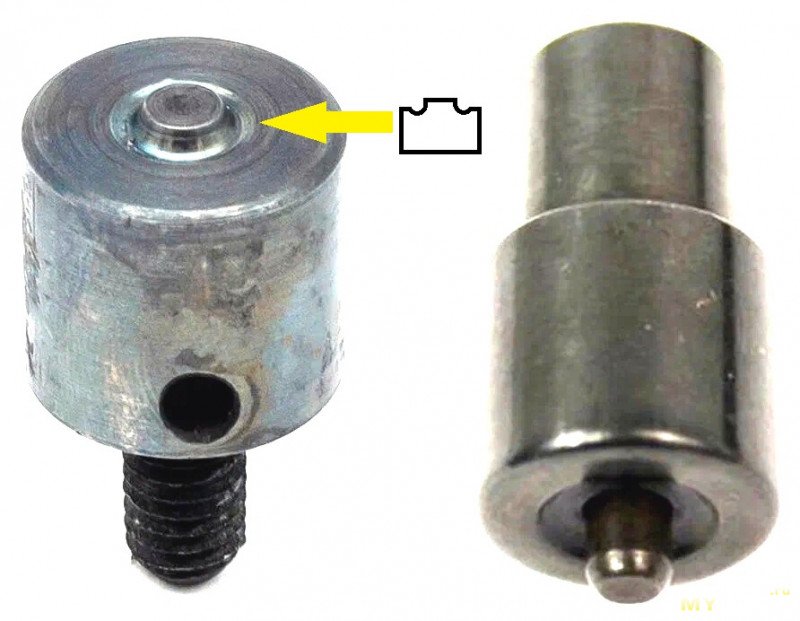

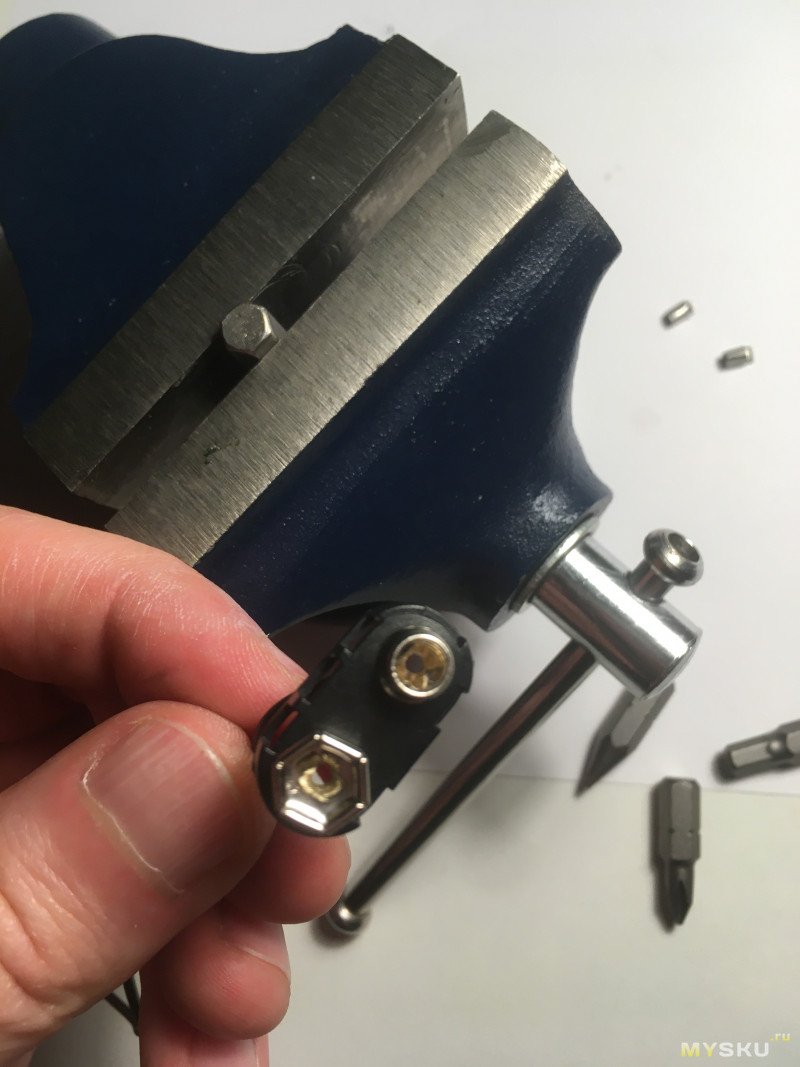

Т.к. оригинальные заклепки были расклепаны порваны при расклепке на манер британского флага, то стоит отдать предпочтение не просто чему-то коническому с заострением, т.е. не кернер, а что-то более хитрое требуется по форме. Всякие биты PH/PZ которые в изобилии у всех, неплохо подходят.
Хвостовик биты зажал в небольшие тиски и он выступил в роли наковальни.

Понимание что длина заклепки слишком большая, пришло позднее, надо было убрать лишние пару мм. В следующий раз так и сделаю.

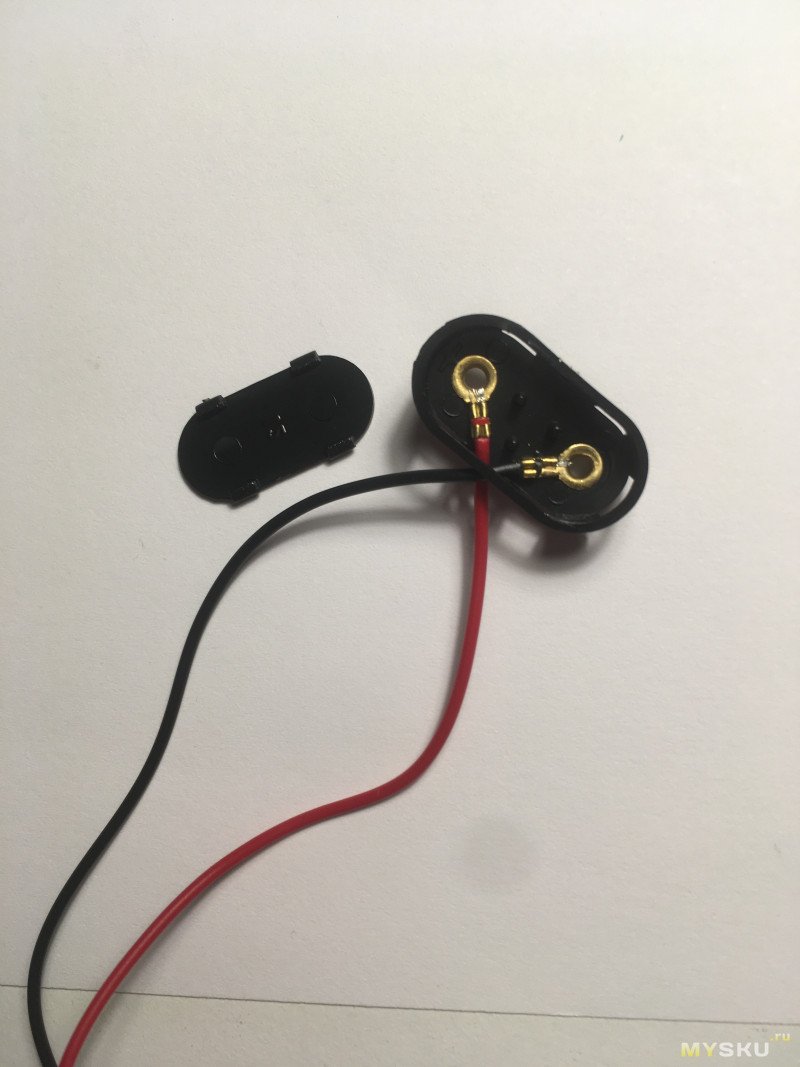

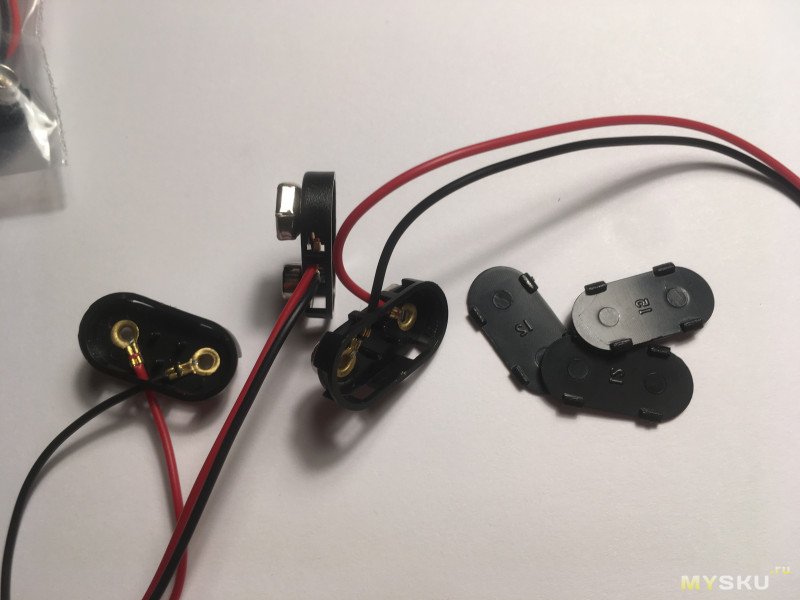

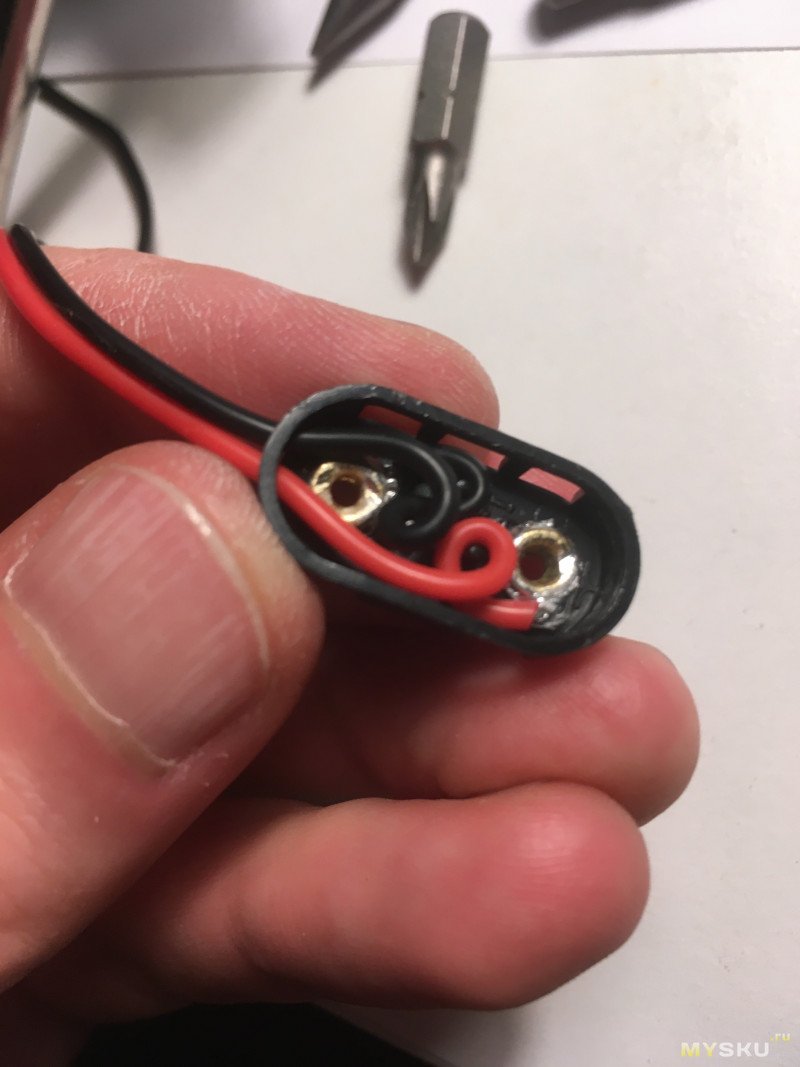

5) Т.к. это не обжим и дополнительного крепления за изоляцию тут нету, то обязательно надо убрать возможные механические нагрузки подальше от места пайки — сделав виток вокруг штырьков, которые в центре. Эти штырьки там нужны потому что они подпирают крышку и не дают ей провалиться выступами в паз дальше.


Все.

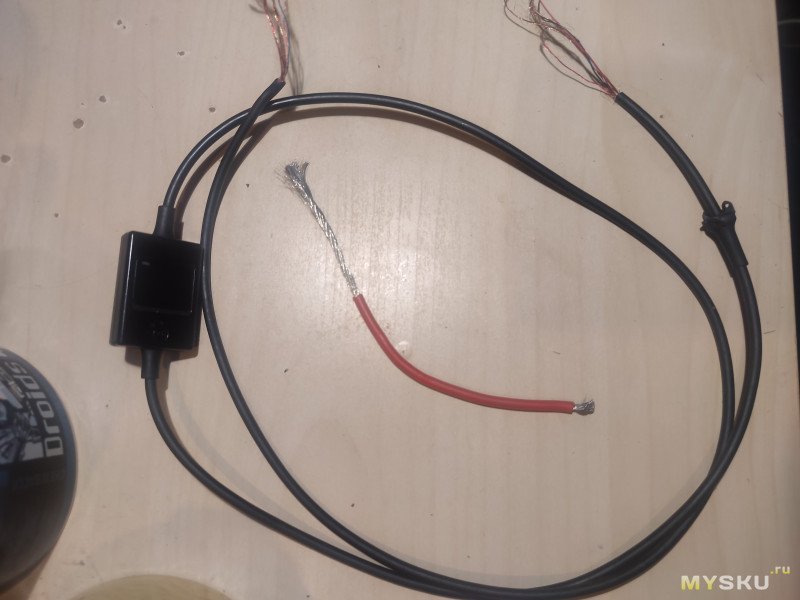

В качестве провода в своих поделках применяю исключительно медный провод с лужеными жилами в силиконовой изоляции. Это все вместе дает несколько преимуществ, существенно облегчая процесс:
1) изоляция никуда не девается из-за нагрева паяльником рядом в момент пайки.
2) т.к. жилы уже луженые и их очень много, то по ним припой вглубь провода не затекает, не происходит упрочнения провода в месте пайки из-за капиллярного эффекта.
Все это вместе делает даже мою работу выглядящей профессионально и аккуратно. Никаких подтеков изоляции, никаких загрубевших негнущихся проводов по пол-сантиметра в районе пайки из-за того что туда припой насосало в момент облуживания и затем последующей пайки.
Работать с таким проводом одно удовольствие. Так что если вдруг опыта никогда не было и нет или сноровки уже не хватает — то вот такой провод прям спасение.

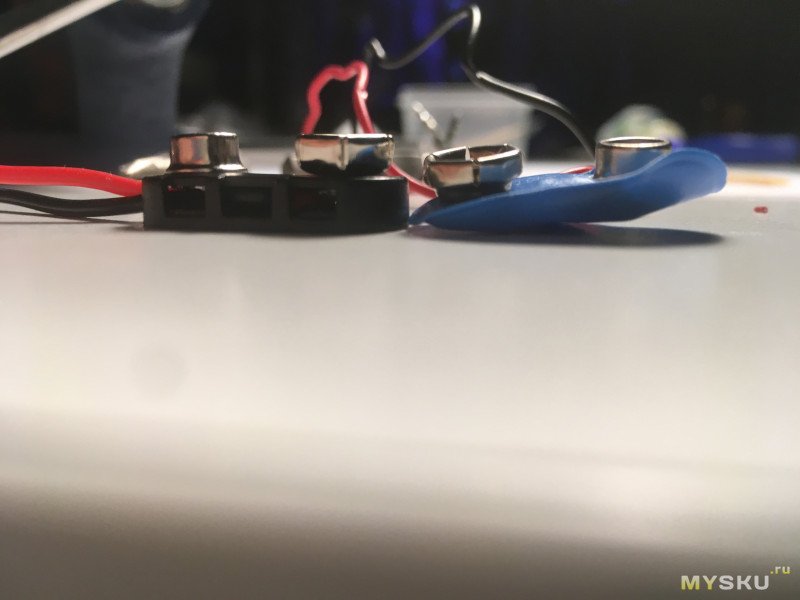

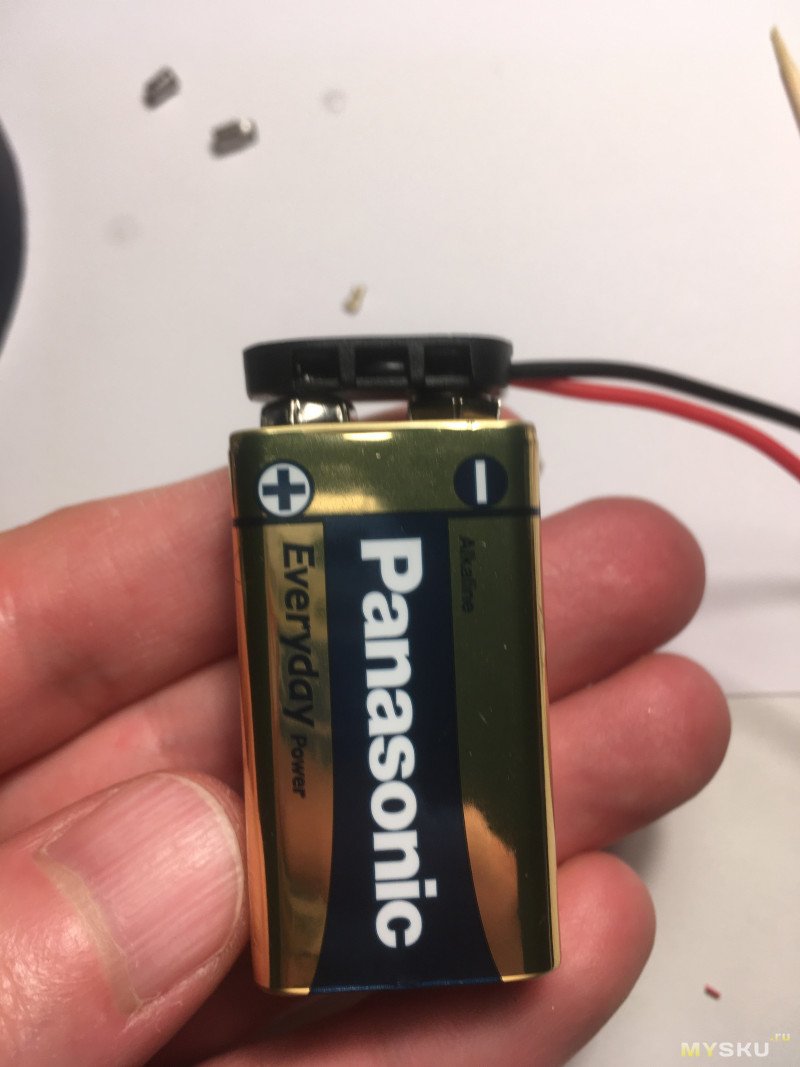

Результат на 2-3мм потолще чем был ПВХ-шный коннектор. Зато теперь все жесткое, прочное и ремонтопригодное!

Музыканты обычно просто ставят качественный бокс для батареек от Gotoh, например BB-04. Чтоб никаких болтающихся проводов и батареек не было. Но они и без меня это знают.

---

В коментах кроме советов по улучшению и всего прочего, пожалуйста обязательно напишите какие жизненные обстоятельства вынудили это все прочитать. Или не пишите, по желанию все.
