Ремонт духового шкафа Samsung. По следам публикации.
Напомню, что речь шла о ремонте духовки, которая не нагревалась выше 150 градусов и пищала, если выставить сразу высокую температуру.
Суть проблемы состояла в неисправности переменного резистора, который и задавал температуру.
Неисправность довольно распространенная для этих шкафов, и по мнению многих она происходила из-за изменения номинала этого самого резистора.
В комментариях к обзору было много критики и уверений, что проблема не в изменении номинала, а в плохом контакте внутри потенциометра.
Мне было предложено проверить это, однако, в тот момент у меня не было в руках этого самого резистора.
Но, пришло время и я сделал такие проверки.
Итак, подключаем мультиметр к двум контактам и медленно вращаем ось.
Лично я не заметил каких-либо резких колебаний сопротивления. А вы?
Наверное кто-то скажет, что проверка мультиметром неверна.
Что ж, пойдем другим путем.

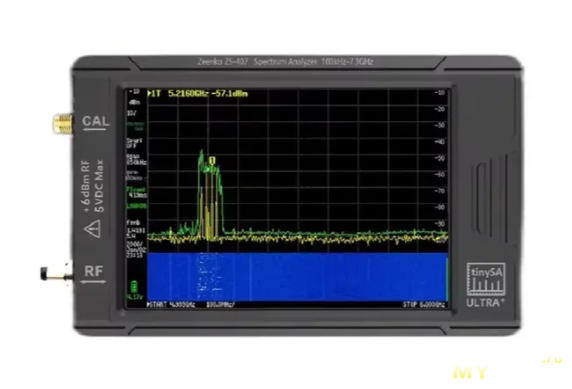

Для этого призовем на помощь частотный анализатор TinySA Ultra.
В данном случае он будет использоваться в качестве генератора.
Устанавливаем 1кГц, -20dBm.
В качестве приемника колонка JBL. 1,3 контакты резистора подключены к линейному входу, выход генератора один провод на средний контакт потенциометра, второй на общий провод линейного входа.
Медленно вращаем ось резистора. Я услышал в паре мест едва уловимый треск.
Но говорит ли это о критической неисправности резистора, что духовка перестала работать?
Что скажет сообщество?
Суть проблемы состояла в неисправности переменного резистора, который и задавал температуру.
Неисправность довольно распространенная для этих шкафов, и по мнению многих она происходила из-за изменения номинала этого самого резистора.
В комментариях к обзору было много критики и уверений, что проблема не в изменении номинала, а в плохом контакте внутри потенциометра.
Мне было предложено проверить это, однако, в тот момент у меня не было в руках этого самого резистора.
Но, пришло время и я сделал такие проверки.
Итак, подключаем мультиметр к двум контактам и медленно вращаем ось.
Лично я не заметил каких-либо резких колебаний сопротивления. А вы?
Наверное кто-то скажет, что проверка мультиметром неверна.
Что ж, пойдем другим путем.
Для этого призовем на помощь частотный анализатор TinySA Ultra.
В данном случае он будет использоваться в качестве генератора.Устанавливаем 1кГц, -20dBm.
В качестве приемника колонка JBL. 1,3 контакты резистора подключены к линейному входу, выход генератора один провод на средний контакт потенциометра, второй на общий провод линейного входа.
Медленно вращаем ось резистора. Я услышал в паре мест едва уловимый треск.
Но говорит ли это о критической неисправности резистора, что духовка перестала работать?
Что скажет сообщество?
Самые обсуждаемые обзоры
| +130 |
5608
129
|
| +32 |
3781
95
|
| +39 |
1385
33
|
| +56 |
1586
20
|
Слушать шорох на фоне несущей 1 КГц — т.е. мощного маскирующего фактора?
Я даже комментировать это не буду :)
Раз уж Вы собрали схему с колонкой — почему бы не запитать эту схему от постоянных 5 вольт?
Резюме: проведенные Вами измерения не доказали отсутствия кратковременного неконтакта в снятом переменном резисторе.
