VEVOR, ультразвуковая ванночка 15 литров, живой опыт + немного технарщины - без маркетинговой воды
- Цена: 165$
- Перейти в магазин
Сегодня в обзоре — ультразвуковая мойка от китайской компании VEVOR объёмом 15 литров.
Покупал её не для ювелирки и не для чистки карбюраторов.
Основная задача — восстановление залитых ноутбучных плат, отмывка после пайки и удаление остатков флюса мелкого производства.
Что интересно, на внутреннем рынке эти ванночки стоят дешевле чем на алишке и соответсвенно быстрее доставка и полная гарантия.
ссылка

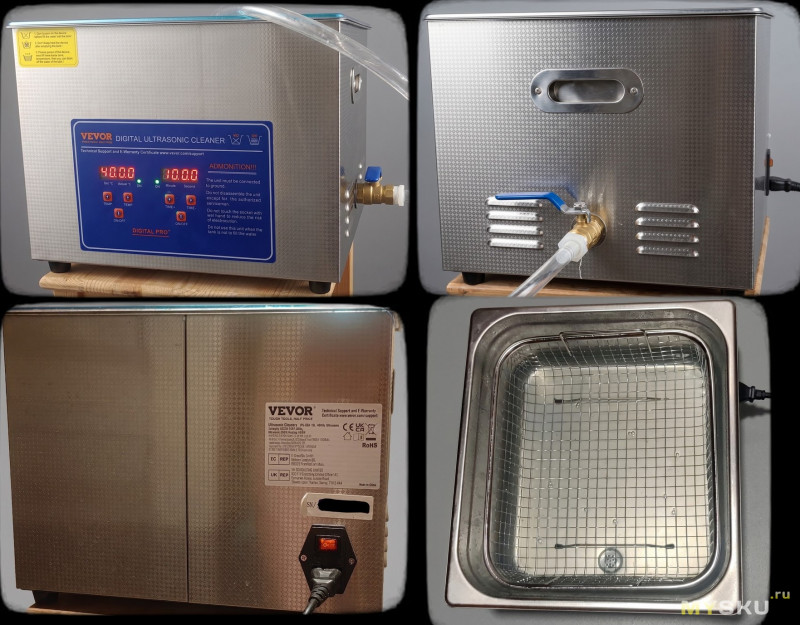

Внешний вид
Как все работает
Платы залитой электроники можно промывать в тазике с добавлением различной химии или под тёплой проточной водой — в ряде случаев это действительно помогает. Но такой способ чаще подходит только для первичной очистки, мелкой коррозии.
Основная проблема в том, что загрязнения, соли и остатки жидкости нередко остаются под компонентами и в труднодоступных местах. Ручная промывка — это скорее подготовительный этап перед полноценной очисткой в ультразвуковой ванне.
Особенно это актуально, когда загрязнения находятся
Именно под такие задачи и покупалась 15-литровая ультразвуковая ванна от VEVOR.
Почему именно 15 литров?
Многие выбирают ванночки на 3–6 литров — для телефонов, планшетов, мелких плат и отдельных чипов, такого объёма действительно хватает, но если регулярно работать с ноутбучными платами, выбор быстро смещается в сторону более крупных моделей, но 10 литров мало, 22-30 литров уже много, а мне 15 литров в самый раз.
Объёма этой ванны хватает примерно для 99% плат, которые попадают ко мне в ремонт. Да, встречаются редкие экземпляры, которые полностью не помещаются, но для них уже нужна техника совсем другого масштаба. При увеличении объёма появляются компромиссы, требуется больше места, растёт расход жидкости, увеличивается потребление электричества, для большинства задач большая ванна оказывается избыточной.
Современные платы ноутбуков сильно уменьшились в размерах и даже платы от 17" ноутбуков, помещаются в 15 литровую мойку.
Размеры мойки
Внешние размеры корпуса — около 35.5 × 32.5 × 29 см.
Внутренний размер бака — примерно 33 × 30 × 15 см.
Основные характеристики
С левой стороны кнопки установки температуры нагрева.
С правой стороны, кнопки установки таймера и запуск мойки.
Сначала включаю нагрев, и подождав в зависимости от объема жидкости от пяти минут до получаса, запускаю таймер мойки.
Зачем ультразвук при ремонте плат?
Главная проблема после пайки — флюс остаётся не только там, где его видно.
Снаружи всё может выглядеть чисто. Под микроскопом — тоже почти идеально, но спустя время появляются, утечки, паразитные сопротивления, зелёная коррозия(там где флюс не до конца активировался) и повторный возврат платы в ремонт.
Ультразвук работает иначе.
Он не просто «моет» поверхность, а создаёт кавитацию — образование микропузырьков, которые разрушают загрязнения даже в труднодоступных местах, вымывая флюс между ножек микросхем и из под самих микросхем, без применения компрессора и аэрографа заполненного растворителем.
Как использую для плат после пайки?
Процесс обычно выглядит так:
Пример после пайки — отмывка флюса
Небольшой перегруз по количеству плат, но флюса было немного — отмылось всё отлично.
Отмывка залитой платы — пример использования
Ноутбук клиента был залит, во время тушения пожара в квартире.
Здесь ванна показывает себя максимально полезной. После жидкости на плате остаются не только видимые следы, но и…
Если ограничиться только спиртом, водой или растворителем, загрязнения часто остаются под компонентами.
После ультразвука из платы начинает выходить действительно много мусора.
Иногда вода после первой мойки выглядит так, будто в ней чистили велосипедную цепь.
Что важно знать перед мойкой плат. Ультразвук — штука эффективная, но подходит не для всех компонентов.
Перед мойкой желательно снять…
Что понравилось
Размер — главный плюс. Ноутбучные платы помещаются полностью, без попыток играть в тетрис и примерять их боком.
Нагрев тоже полезен — для удаления флюса и отмывки после коррозии температура имеет значение. Тёплый раствор работает заметно эффективнее, особенно при сильных загрязнениях.
Слив— очень полезная деталь. Удобнее менять раствор сливая в канистры, также фильтровать и использовать для повторного применения.
Корзина. Плата не лежит на дне бака, что важно при работе с ультразвуком.
Что не понравилось
Шум
Ультразвук слышно довольно хорошо. Корпус вибрирует, но 10 минут работы вполне терпимы.
Нагрев не быстрый, если заливать холодную воду — придётся ждать.
Простая электроника, а возможно это и плюс.
Кнопки и дисплей максимально базовые.
Плюсы
Минусы
По традиции на вопросы отвечу, обзор дополню.
PS. примеры как выглядят залитые платы, пришедшие в ремонт за пару последних месяцев.
Спонсор настроения написания обзора в мойку не поместилась, придется запускать в душ.
Покупал её не для ювелирки и не для чистки карбюраторов.
Основная задача — восстановление залитых ноутбучных плат, отмывка после пайки и удаление остатков флюса мелкого производства.
Что интересно, на внутреннем рынке эти ванночки стоят дешевле чем на алишке и соответсвенно быстрее доставка и полная гарантия.
ссылка
Внешний вид
Как все работает
Платы залитой электроники можно промывать в тазике с добавлением различной химии или под тёплой проточной водой — в ряде случаев это действительно помогает. Но такой способ чаще подходит только для первичной очистки, мелкой коррозии.
Основная проблема в том, что загрязнения, соли и остатки жидкости нередко остаются под компонентами и в труднодоступных местах. Ручная промывка — это скорее подготовительный этап перед полноценной очисткой в ультразвуковой ванне.
Особенно это актуально, когда загрязнения находятся
- под BGA-чипами
- между ножками контроллеров
- под разъёмами
- на платах с плотным слоем грязи после сладкого чая, кофе и прочей «биологии»
- при выраженной коррозии и окислах по всей поверхности платы
Именно под такие задачи и покупалась 15-литровая ультразвуковая ванна от VEVOR.
Почему именно 15 литров?
Многие выбирают ванночки на 3–6 литров — для телефонов, планшетов, мелких плат и отдельных чипов, такого объёма действительно хватает, но если регулярно работать с ноутбучными платами, выбор быстро смещается в сторону более крупных моделей, но 10 литров мало, 22-30 литров уже много, а мне 15 литров в самый раз.
Объёма этой ванны хватает примерно для 99% плат, которые попадают ко мне в ремонт. Да, встречаются редкие экземпляры, которые полностью не помещаются, но для них уже нужна техника совсем другого масштаба. При увеличении объёма появляются компромиссы, требуется больше места, растёт расход жидкости, увеличивается потребление электричества, для большинства задач большая ванна оказывается избыточной.
Современные платы ноутбуков сильно уменьшились в размерах и даже платы от 17" ноутбуков, помещаются в 15 литровую мойку.

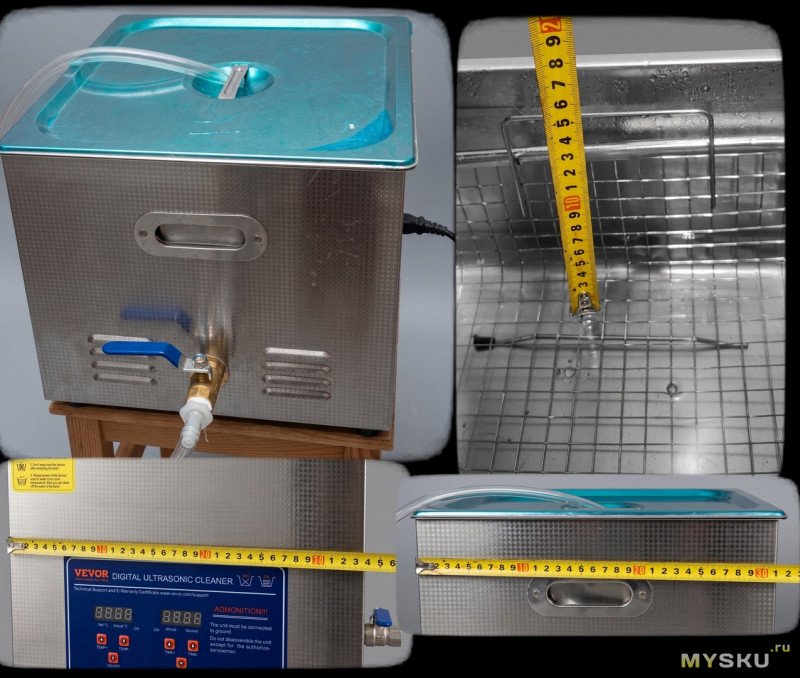

Размеры мойки
Внешние размеры корпуса — около 35.5 × 32.5 × 29 см.
Внутренний размер бака — примерно 33 × 30 × 15 см.
Основные характеристики
- объём — 15 литров
- частота — 40 кГц
- мощность ультразвука — 360 Вт
- нагрев до 80°C
- таймер
- 6 ультразвуковых преобразователей
- бак из нержавеющей стали 304

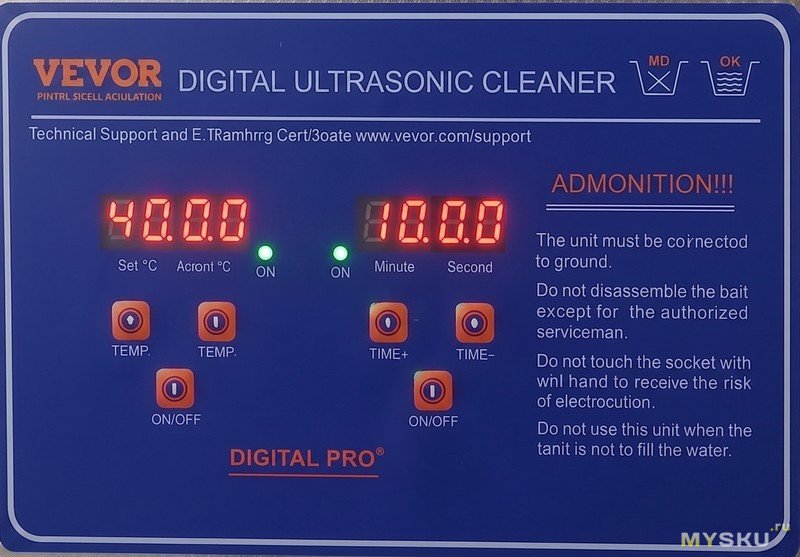

С левой стороны кнопки установки температуры нагрева.
С правой стороны, кнопки установки таймера и запуск мойки.
Сначала включаю нагрев, и подождав в зависимости от объема жидкости от пяти минут до получаса, запускаю таймер мойки.
Зачем ультразвук при ремонте плат?
Главная проблема после пайки — флюс остаётся не только там, где его видно.
Снаружи всё может выглядеть чисто. Под микроскопом — тоже почти идеально, но спустя время появляются, утечки, паразитные сопротивления, зелёная коррозия(там где флюс не до конца активировался) и повторный возврат платы в ремонт.
Ультразвук работает иначе.
Он не просто «моет» поверхность, а создаёт кавитацию — образование микропузырьков, которые разрушают загрязнения даже в труднодоступных местах, вымывая флюс между ножек микросхем и из под самих микросхем, без применения компрессора и аэрографа заполненного растворителем.
Как использую для плат после пайки?
Процесс обычно выглядит так:
- Удаляю крупные остатки флюса кистью
- Предварительно промываю растворителем
- Заливаю дистиллированную воду с cleaner
- Включаю подогрев — примерно до 40–45°C
- Первый цикл ультразвука — 3–6 минут
- Второй цикл — ещё 3–6 минут
- Промывка платы в обычной водопроводной воде
- Промывка платы в дистиллированной воде
- Продувка
- Полная сушка

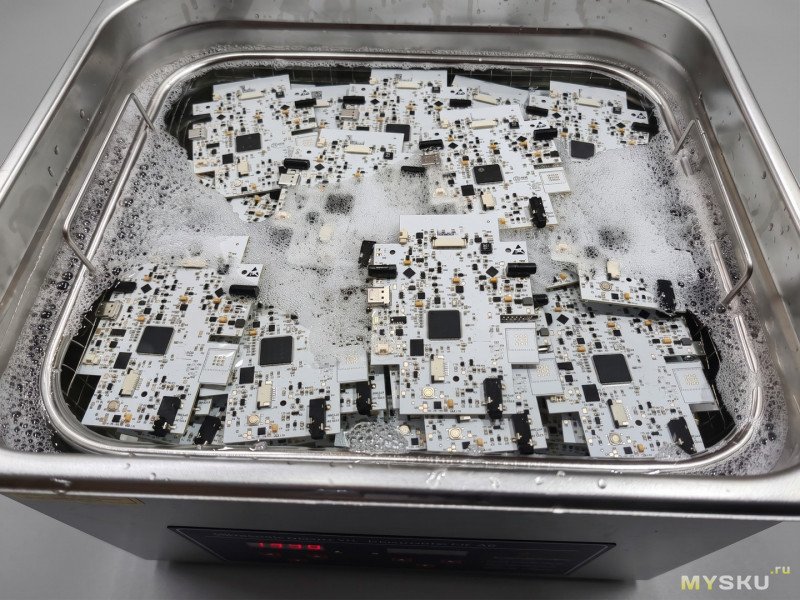

Пример после пайки — отмывка флюса
Небольшой перегруз по количеству плат, но флюса было немного — отмылось всё отлично.

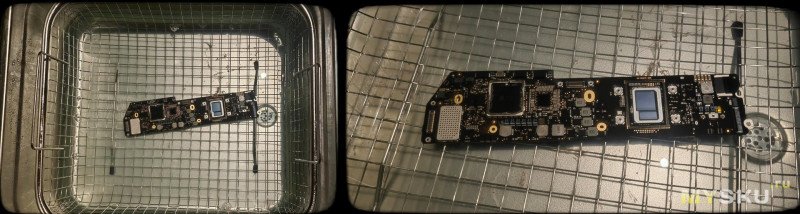

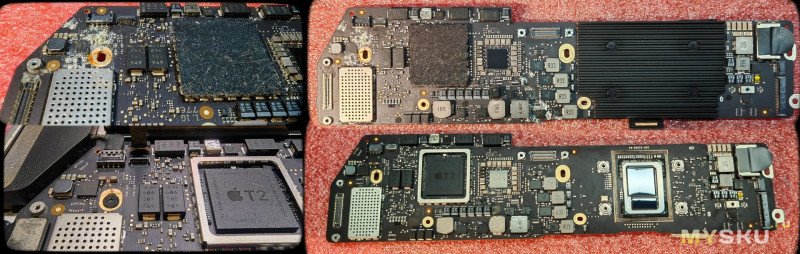

Отмывка залитой платы — пример использования
Ноутбук клиента был залит, во время тушения пожара в квартире.
Здесь ванна показывает себя максимально полезной. После жидкости на плате остаются не только видимые следы, но и…
- сахар
- соли
- органика
- коррозия
Если ограничиться только спиртом, водой или растворителем, загрязнения часто остаются под компонентами.
После ультразвука из платы начинает выходить действительно много мусора.
Иногда вода после первой мойки выглядит так, будто в ней чистили велосипедную цепь.
Что важно знать перед мойкой плат. Ультразвук — штука эффективная, но подходит не для всех компонентов.
Перед мойкой желательно снять…
- микрофоны
- динамики
- вибромоторы
- некоторые сенсоры
- камеры
- CMOS-батарейки
- дисплеи
- бумажные наклейки
Что понравилось
Размер — главный плюс. Ноутбучные платы помещаются полностью, без попыток играть в тетрис и примерять их боком.
Нагрев тоже полезен — для удаления флюса и отмывки после коррозии температура имеет значение. Тёплый раствор работает заметно эффективнее, особенно при сильных загрязнениях.
Слив— очень полезная деталь. Удобнее менять раствор сливая в канистры, также фильтровать и использовать для повторного применения.
Корзина. Плата не лежит на дне бака, что важно при работе с ультразвуком.
Что не понравилось
Шум
Ультразвук слышно довольно хорошо. Корпус вибрирует, но 10 минут работы вполне терпимы.
Нагрев не быстрый, если заливать холодную воду — придётся ждать.
Простая электроника, а возможно это и плюс.
Кнопки и дисплей максимально базовые.
Плюсы
- помещаются ноутбучные платы
- достаточная мощность
- нагрев
- слив
- удобно для отмывки флюса и залитых плат
- не высокая цена
Минусы
- шум
- медленный нагрев
По традиции на вопросы отвечу, обзор дополню.

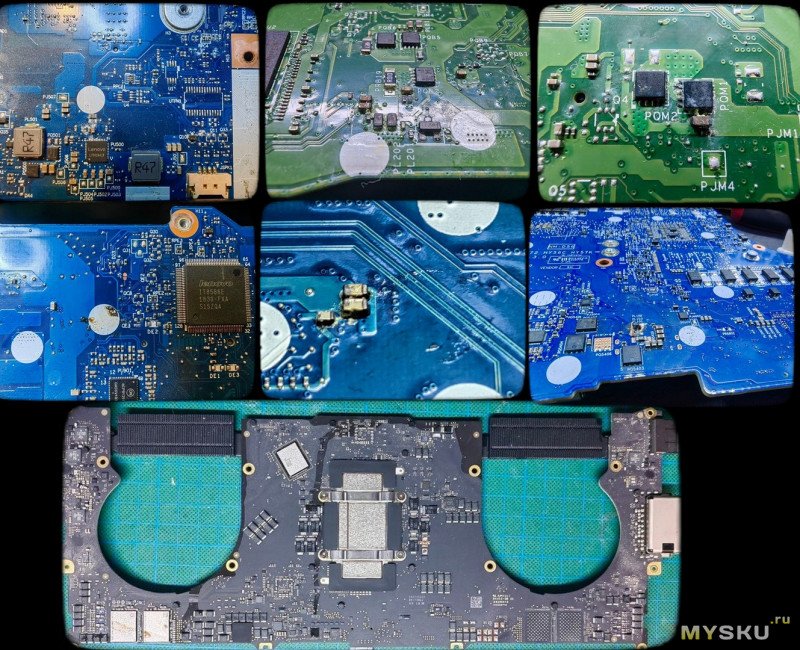

PS. примеры как выглядят залитые платы, пришедшие в ремонт за пару последних месяцев.
Спонсор настроения написания обзора в мойку не поместилась, придется запускать в душ.
Дополнительная информация
Самые обсуждаемые обзоры
| +80 |
2152
56
|
| +96 |
4066
50
|
Сам думаю купить литра на 2-3. Раньше хотел с нагревом, а теперь думаю, что проще вскипятить в чайнике воду (дело 3-5 мин) и разбавить до 45 градусов холодной водой. Хотя разница в цене с нагревом и без не сильно большая. Пока не могу определиться с объем — габариты. Хочу маленькую по габаритам (что бы место не занимала), но большую по вместимости. Примерно размер 15х15х10 см, но что бы плата размером 30х20 см помещалась (такие вот противоречия, т.к. нужна не часто). Ну и главная проблема – большая жаба, борющаяся с хомяком, жду кто из них победит.
необязательно всю ванночу заливать ценной жижей. достаточно мелочь в плотные полиэтиленовые пакеты или пластиковые бутылки/банки распихать и добавить ценную жижу туда. основной обьем ванны по-прежнему будет в воде. ультразвуковые колебания неплохо проходят через стенки пакетов и пластикой тары
да и емнип опасно это, легковоспламеняюищеся и летучие жидкости дробить ультразвуком. а вот в закрытых контейнерах или пакетах будто бы ок, но тоже надо с осторожностью.
Хз насколько это правильно, но срабатывало несколько раз ))
Маловероятно что сам ультразвук слышно, а вот всякие субгармоники да вибрации корпуса, корзины и крышки вполне.
охудивился.40кГц не ощущается никак.
А слышны — да, всякие резонансы.
У нас на предприятии используется ультразвуковой сварочный аппарат. Он гарантированно 40кГ, а когда идет сам процесс сварки слышен громкий писк.
Собсна, наблюдал это своими глазами, мелкая ванночка есть в пользовании.
Неужели тонкая крохотная электроника без повреждений переносит?
Наверное.
обычно дорожки очень хорошо приклеены к основе и потом еще лаком сверху залиты. проблем не должно возникать.
ну и маленькая ванночка (40-50Вт?) и 350Вт монстр — запросто могут иметь разные уровень воздействия.
Если до мойки сгнившие резисторы, сгнившие дорожки еще существовали, то после мойки они ушли в обрыв. Что бы потом легче восстанавливать, все места залития фотографируются с всех сторон.
Потом под микроскопом видны разрывы дорожек и резисторы под замену.
Мыть микросхемы, отмывать инструмент как минимум отмывать мелкие платы.
Инструмент мыть — да, и мелочь всякую, а с электроникой как-то вообще не стыковалось.
Струя, сфокусированная в точку — это больно. Но застаревший мазут с двигателя не берет.
Кстати, она изнутри бензостойкая?
Если надо отмыть от флюса, то изопропил и другая химия.
Такие жидкости много кто производит.
И платы если гетинакс, их лучше водой не мыть.
Походу, вся керамика не выносит УЗ, седла в форсунках разбивает только в путь.

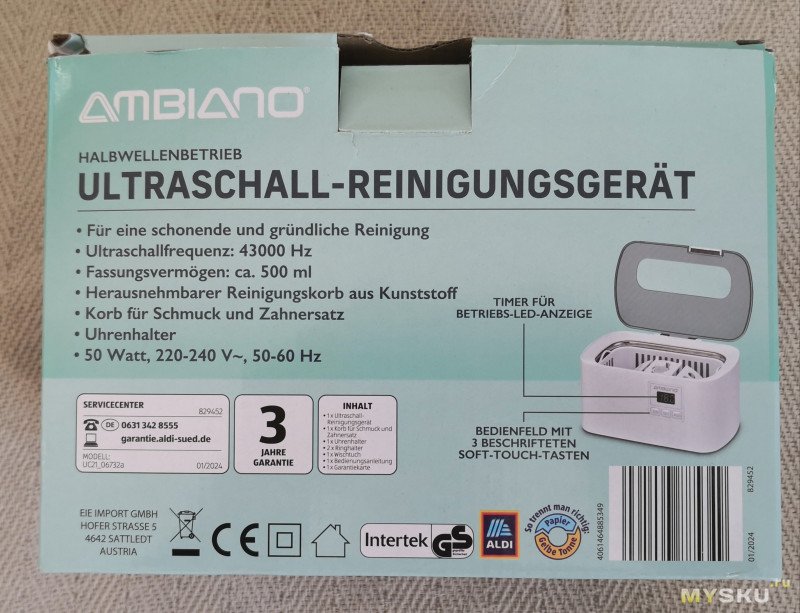

Свою я правда не в Альди брал, а за мелкие деньги на кляйнанцайгене. И, похоже, моя точно так же через кляйнанцайген пойдёт в следующие руки.
вот, как правильно:
Сто мало, сто пятьдесят много, а двести – в самый раз!
шутка юмора, если что)
за обзор — плюсик!
— Мне, пожалуйста, два раза по сто пятьдесят водки.
Бармен наливает два стакана. Мужик пристально на них смотрит и говорит:
— А теперь перельем-ка все в один стакан.
Мужик аккуратно переливает — и, о чудо, всё поместилось до краев, хотя стакан явно не был рассчитан на триста грамм.
Бармен восхищенно:
— Ого! Да вы просто фокусник!
Мужик (скромно улыбаясь):
— Да нет, что вы… Это я просто из ОБХСС
— Мне триста в один стакан.
— Но это невозможно!
— Тогда два по 150.
Бармен наливает два стакана по 150, мужик переливает в один — всё вмещается.
И вот дальше уже:
Нынче, кстати, уже мало кто в курсе про ОБХСС.
«Отдел по борьбе с хищениями социалистической собственности».
Достает мерную ёмкость и аусвайс, выписывает штраф, бармен платит. Уходит.
На следующий день заходит, мне сто грамм. Достает аусвайс и мензурку. Уходит с штрафом.
На следующий день. Стограм. Мензурку, аусвайс, штраф.
На следующий день. Штраф.
На следующий день…
Бармен, ты что, меня не запомнил?
— Да запомнил, руку сбивать не хочу
У моего коллеги есть какая то мойка пластинок, но я не знаю ультразвуковая она или вибрационная, знаю что ему приносят на помыть, пласты.
Так как в моей коллекции аудио, проигрывателя нет, я и не интересовался. Мне кажется где то эта мойка мелькала в темах, вот не помню только где.
Крутые УЗ, бюджетные — просто вращают пластинку через жижу.
Знакомый меломан тоже про такую рассказывал, говорит — там какая-то спецжижа типа антистатика.
Почему подогрев только до 45 градусов? SOLINS US можно использовать при температуре до 60 градусов.
Что значит «первый цикл» и «второй цикл», чем они отличаются? Можно же просто включить ванну на 10 минут.
Промывка платы в дистиллированной воде — тоже в УЗ ванне?
Ссылка внутри обзора ведёт на официальную страницу с тем же товаром.
Когда мою плату из ноутбука, я делаю паузу между мойкой и плату переворачиваю.
Что это дает?
:-)
Так что, уж если так в кишках ковыряться, по-уму бы замерить собственные частоты излучателей и уже в это значение вогнать частоту генератора.
Именно платы приходится, но нечасто, а иногда доводится мыть железяки размером с камазовский коленвал. Бензин, кисточка, щётка, сжатый воздух. Все стены в этой дряни, уже обои из полиэтилена сделал, одноразовые. Ванночка на кубометр, наверно, бывает, но не окупится никогда, а в керхер бензин заправлять боюсь, он дорогой.
Но там довольно много практических сложностей (высокие частоты, резонанс подобрать, материалы нужны правильные) и опасностей (вода, высокое напряжение, звук, механические колебания).

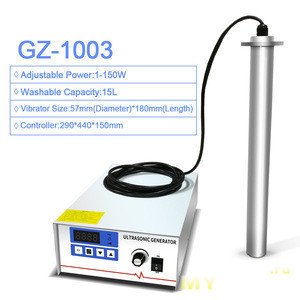

А вот вроде и готовый комплект даже для сборки: https://aliexpress.ru/item/1005008297601620.html
