Реле напряжения с индикацией напряжения и тока TOMZN TOVPD1-60-EC

Реле напряжения с индикаторами напряжения и тока, отключением по превышению тока и настройкой параметров. Куплено было пару лет назад.
Предыдущее по теме:
mysku.club/blog/aliexpress/104330.html — Sinotimer SVP60L
mysku.club/blog/aliexpress/104516.html — AVP-63

В дополнение к настраиваемым у AVP-63 параметрам здесь добавлены настройки времени срабатывания при выходе напряжения и тока из допустимого диапазона от 0.1с с шагом 0.1с. Но минимальное время все равно составило более полусекунды. Так же есть калибровка вольтметра.

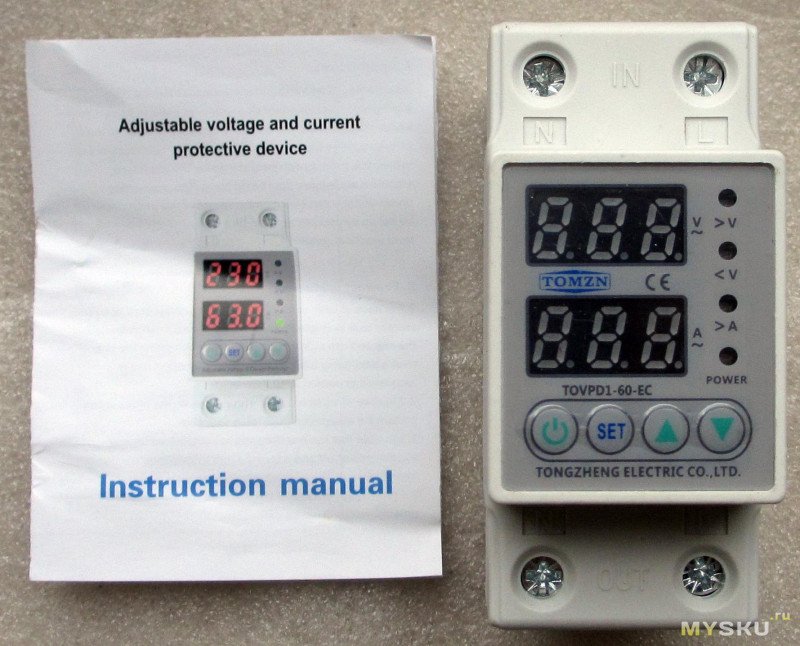

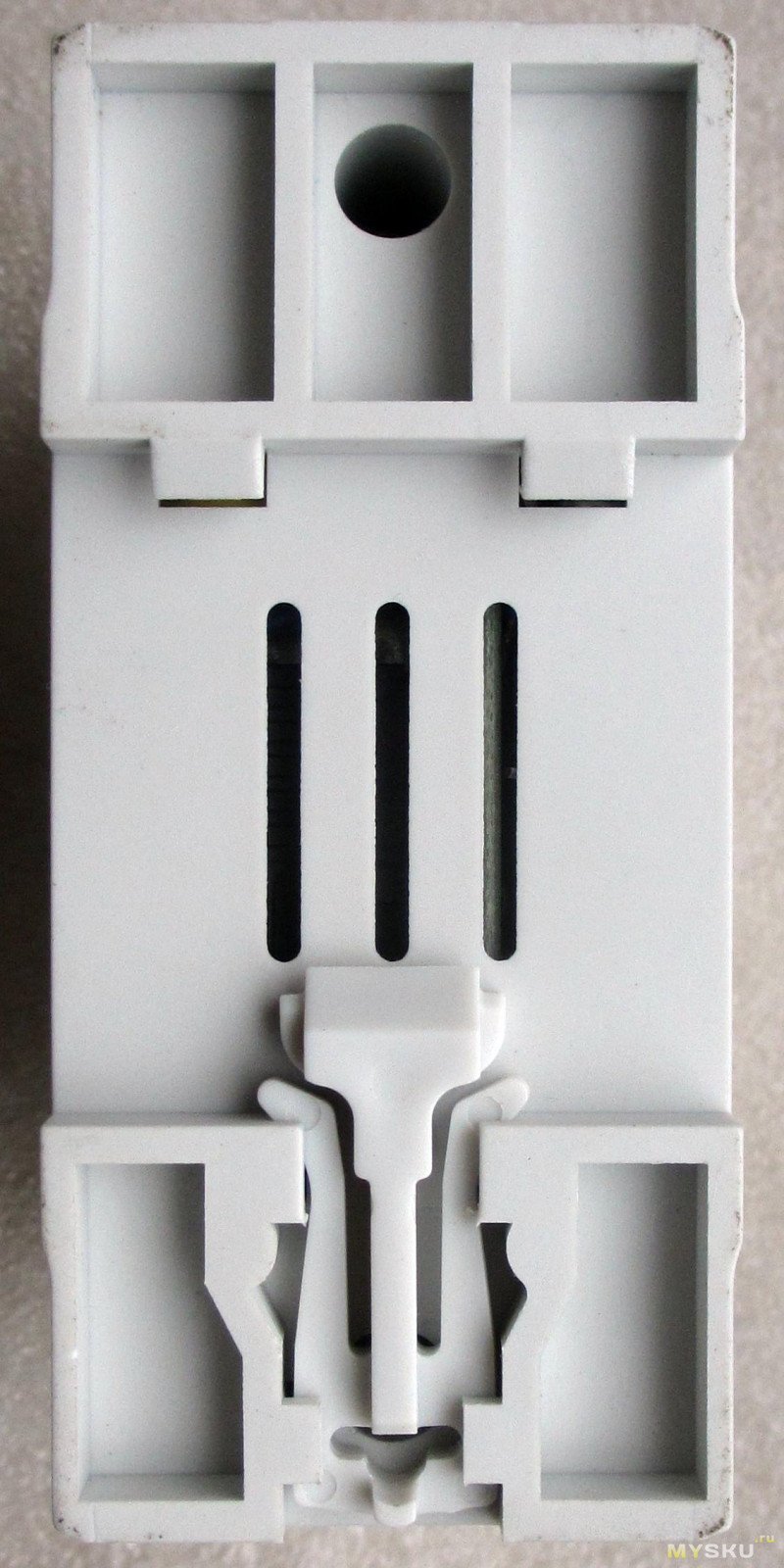

В комплекте само РН в коробочке и инструкция.

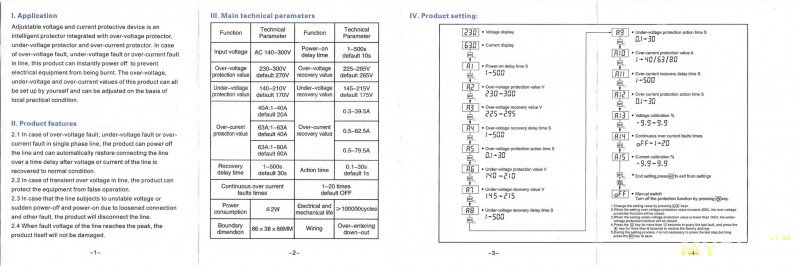

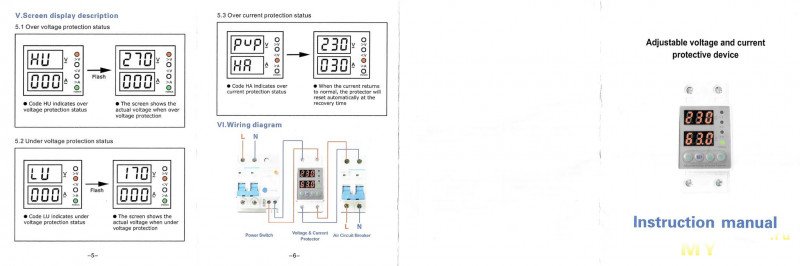

Инструкция:В ней явно указано, максимальное входное напряжение 300В. Т.е. работу при межфазных 380-400 тут никто не обещает.
Время отключения обещано от 0.1с.
Так же приведен полный список настраиваемых параметров:
задержка включения после подачи питания;
верхнего порога срабатывания, отпускания, задержки восстановления, задержки отключения;
нижнего порога срабатывания, отпускания, задержки восстановления, задержки отключения;
ограничения тока, задержки восстановления, задержки отключения;
калибровка напряжения;
количества превышений тока, после которого отключится до ручного включения, умолчательно выключено;
калибровка тока.
Дополнения в сравнении с avp-63 выделил курсивом.
Настройки без питания помнит.

Есть два индикатора — напряжения и тока и 4 сигнальных светодиода — выхода напряжения выше предела, ниже предела, выход тока за предел (красные) и питания (зеленый).

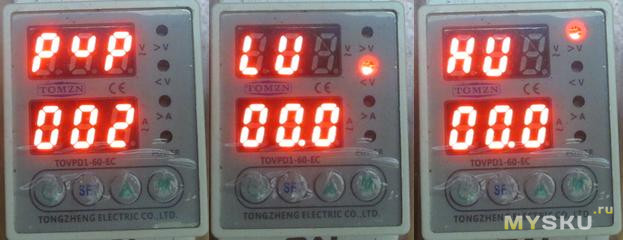

Индикация отсчета задержки после подачи питания — 'PuP', напряжение ниже 'LU', напряжение выше 'HU', переключается с надписей на значение напряжения раз в секунду.

Есть 4 кнопки управления:
— ручное отключение нагрузки (включить при выходе параметров за пределы не позволяет, можно включить во время задержки восстановления (в отличие от avp-63), так же можно вручную отключить выход)
— вход в режим настройки
— изменения настроек
в отличие от avp-63, нажимаются они подушечкой пальца нормально, с щелчком и срабатывают четко.

Потребление ниже полуватта:в моменты переключения реле кратковременно возрастает.

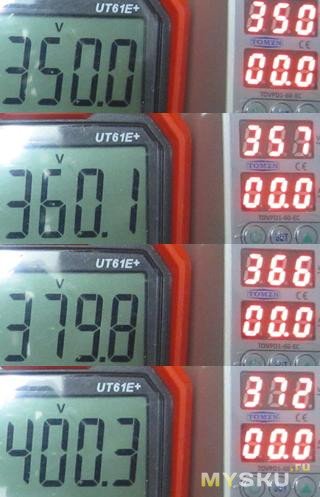

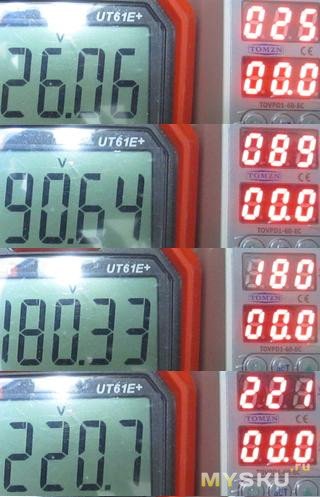

Показания напряжения были подстроены в настройках на -1.5В при 220, как итог — в большей части диапазона отклонение в пределах вольта. Включается уже от 25В. Выше 350В начинает занижать, но это аппаратная особенность — пульсирующее напряжение измерительной цепи в максимуме выходит за диапазон ацп.

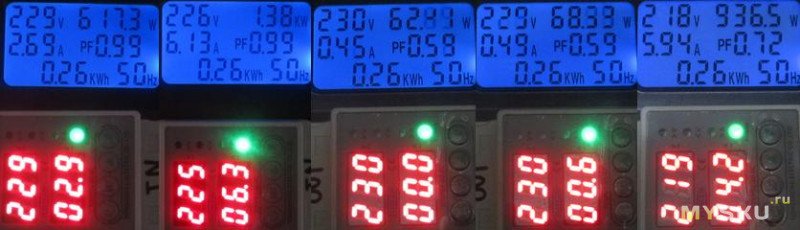

Измерение тока — зона нечувствительности до полуампера:

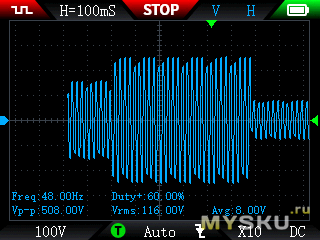

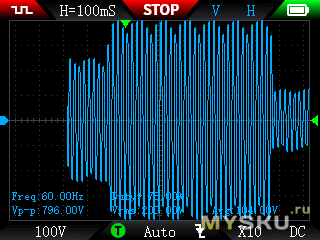

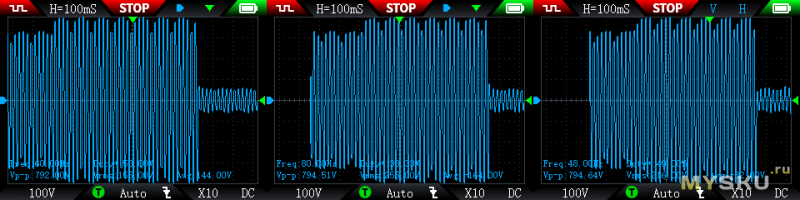

Задержка отключения, при установленных в настройках минимальных 0.1с, 250->300В 600-700мс (3 попытки):
при повышении до межфазного, 240->385В — те же самые 600мс:
но если установить в настройках задержку 5с, то и получается примерно 5с.
Момент отключения с переходом через ноль не синхронизирован.

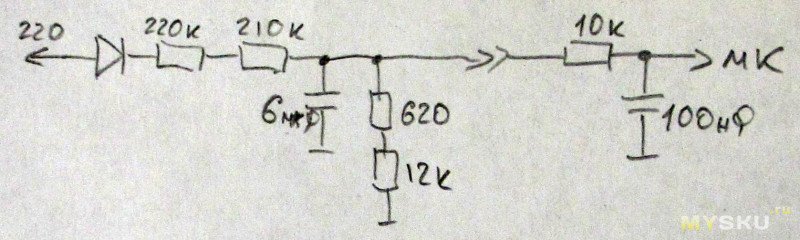

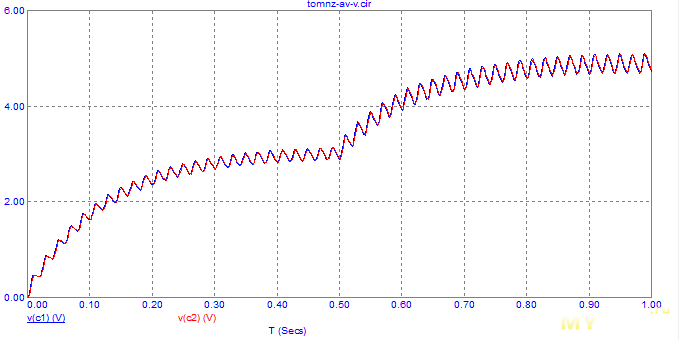

Ради интереса смоделировал аналоговую часть цепи измерения напряжения, первые полсекунды 240В, потом 385В, видно что напряжение вышло за пределы менее, чем за 100мс, после повышения, т.е. остальная задержка — заслуга программной обработки:

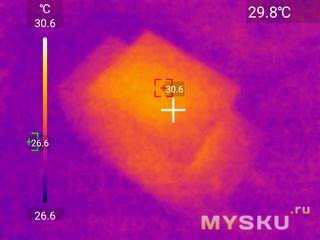

За полчаса при 400В ничего интересного не произошло. Нагрев минимален:

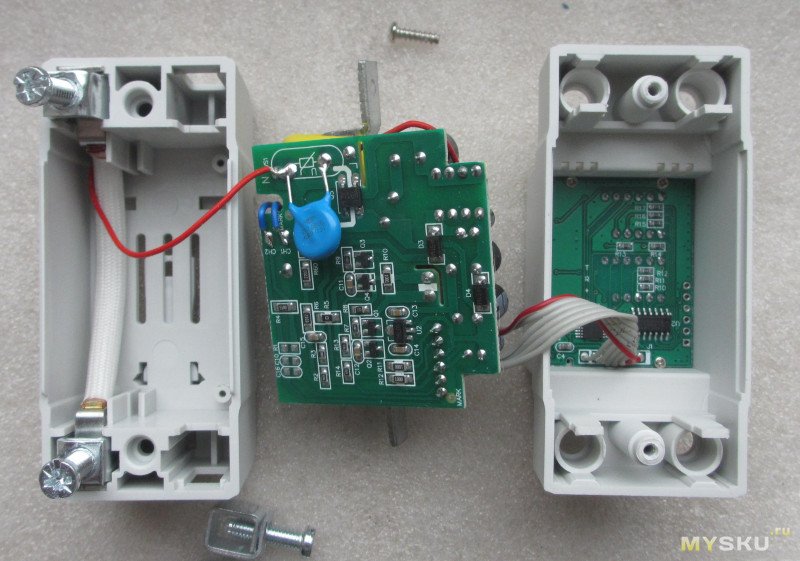

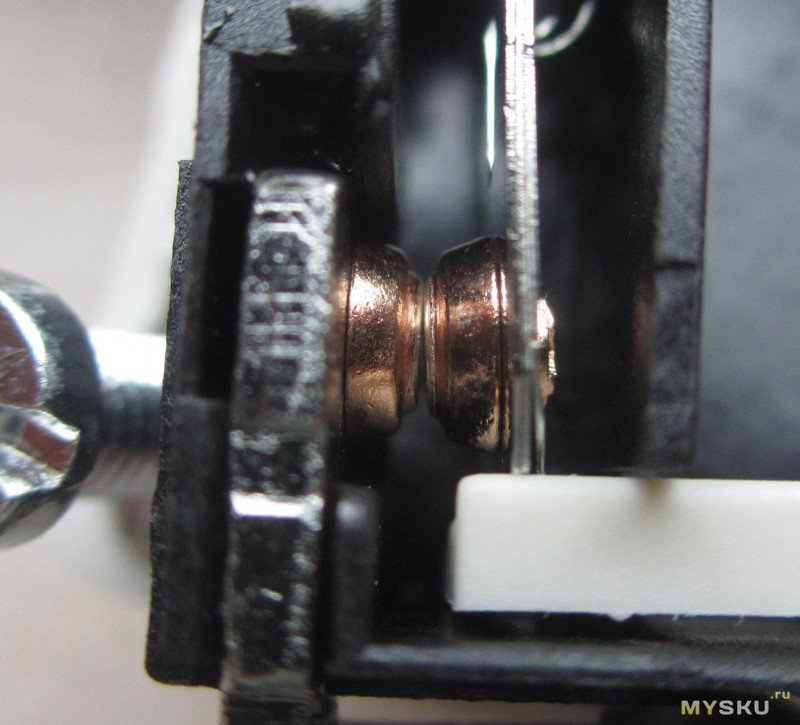

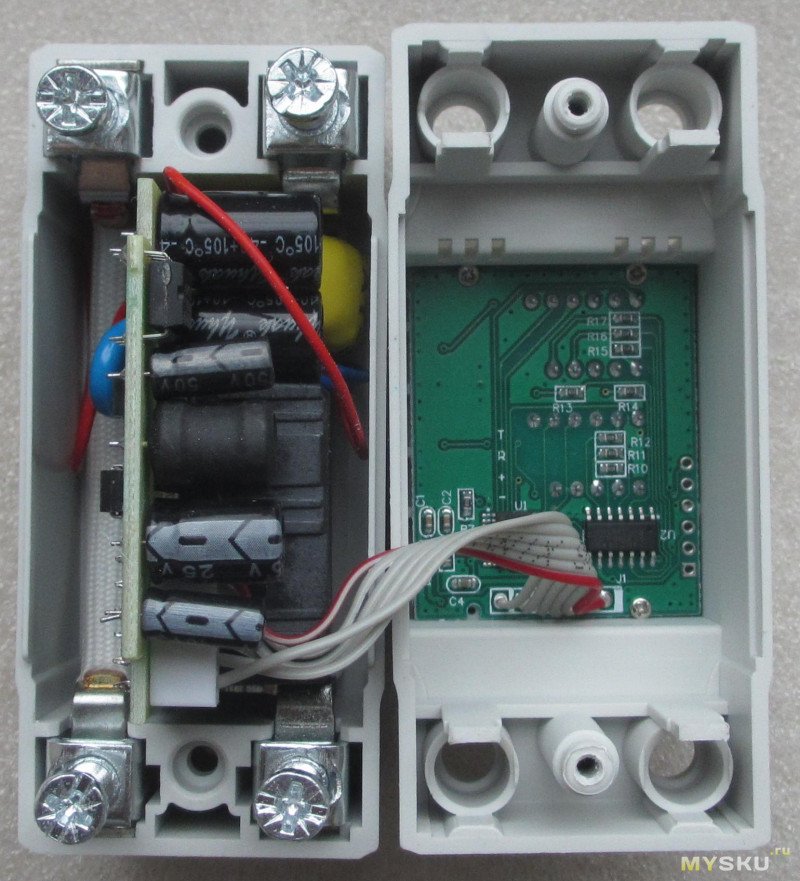

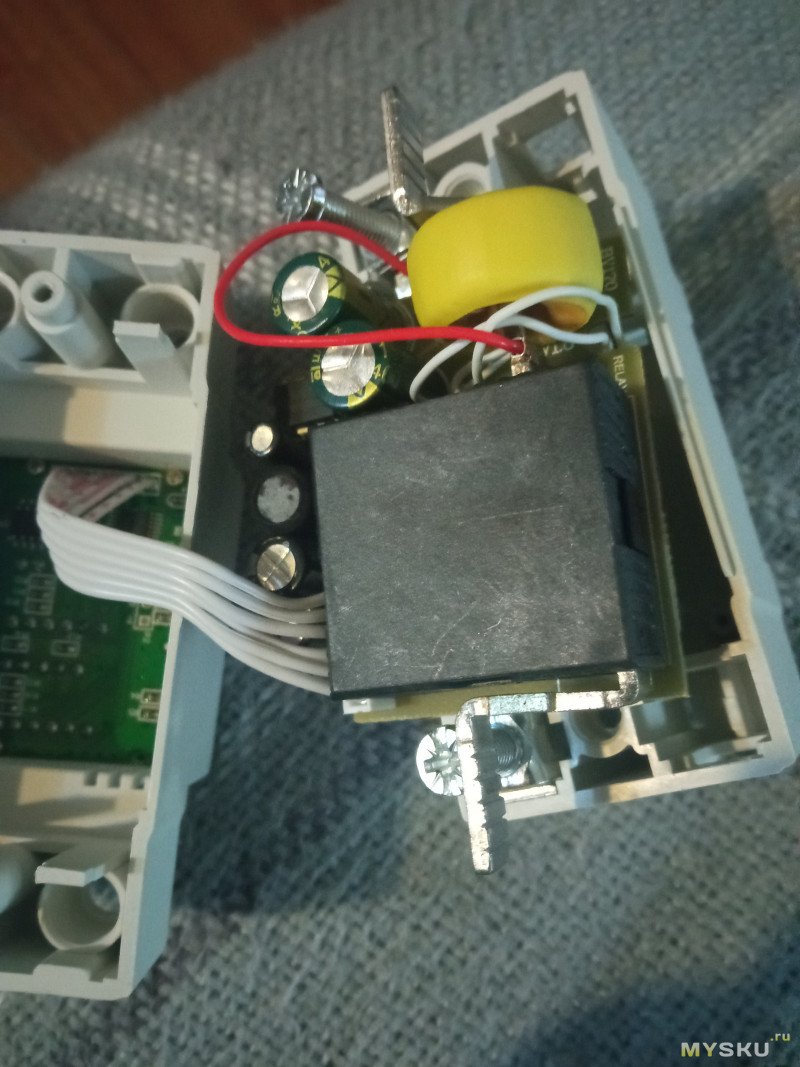

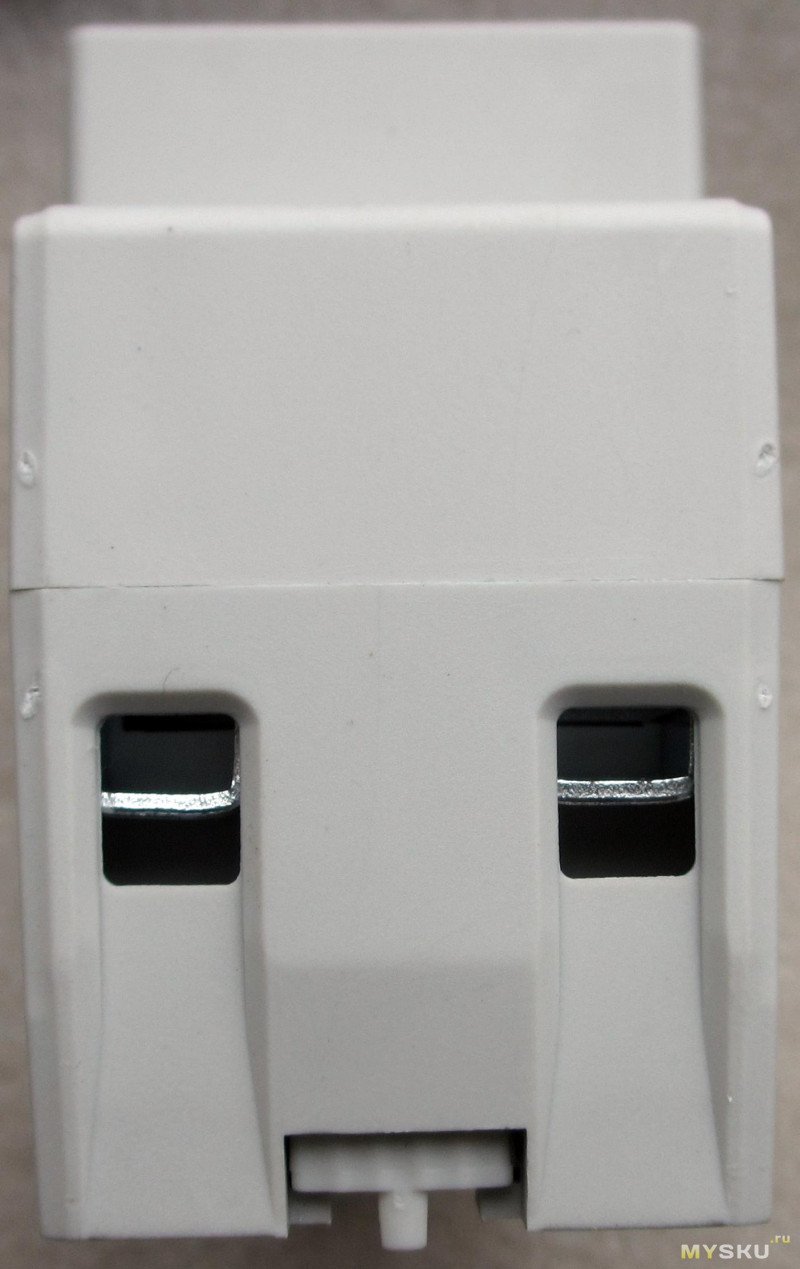

Внутри две платы, индикации + управления и силовая, с питанием и реле. Контакты размыкаемой цепи фазы жесткие:

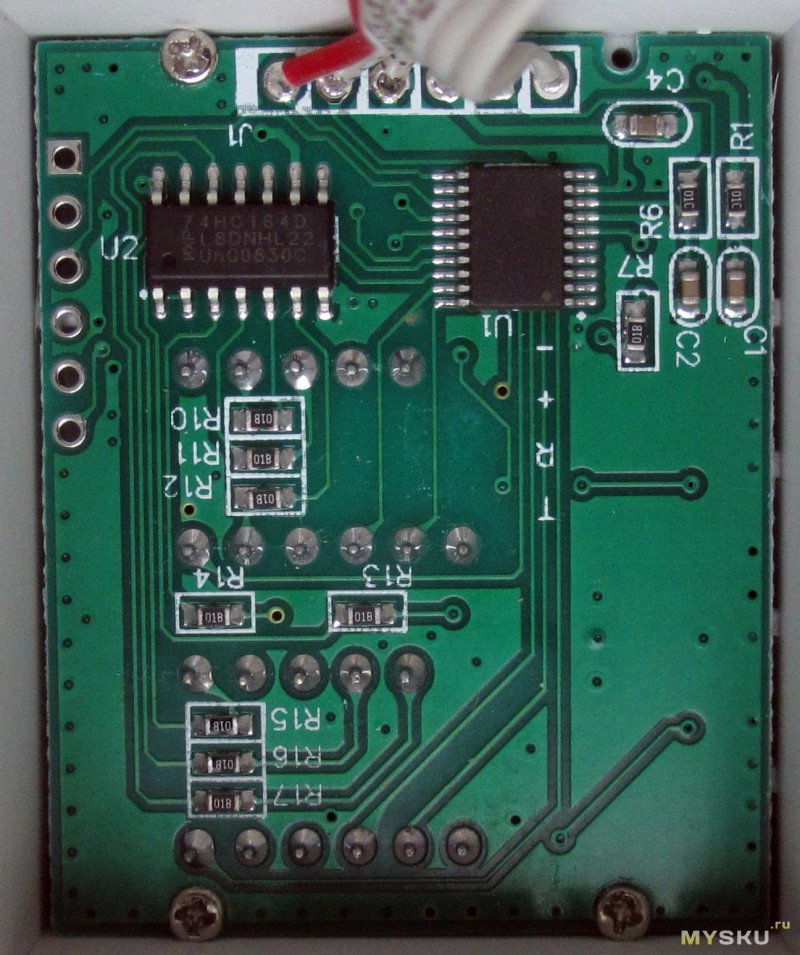

Плата управления — видны микроконтроллер без маркировки и сдвигающий регистр для подключения к индикаторам:Номиналы rc-цепочек входов контроля напряжения и тока 10k («01c») и конденсаторы внутрисхемно намерялись как 100нФ.

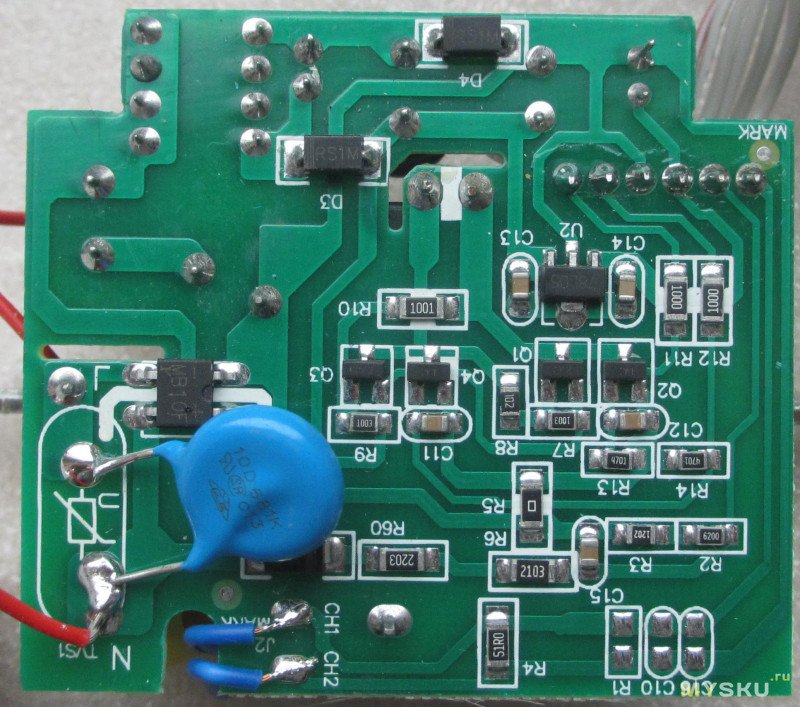

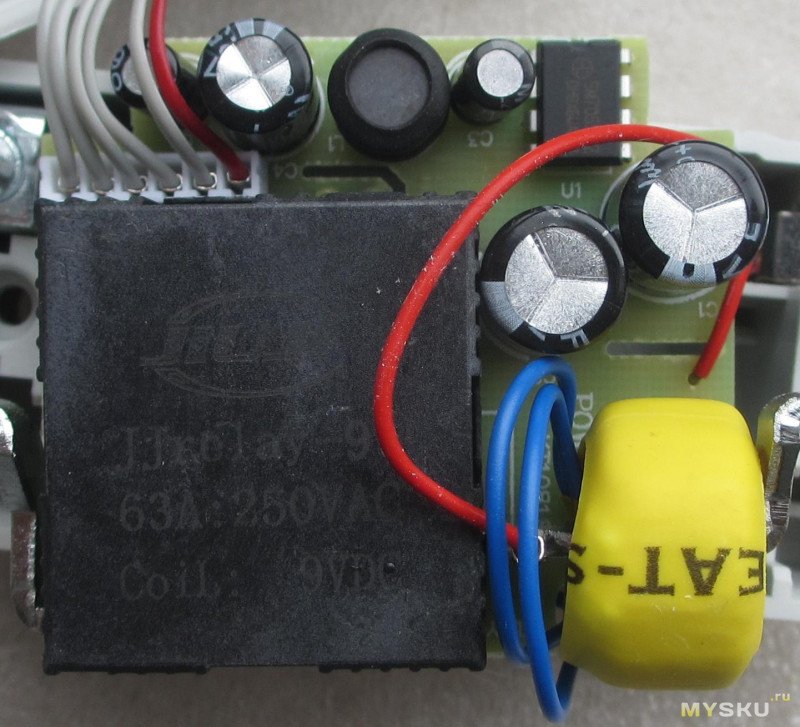

Источник питание и реле:Тут можно отметить странности. С одной стороны установлен варистор 10D681k — на 420~/560= вольт. Но подключен он напрямую ко входу без предохранителя. Зачем он в таком подключении нужен непонятно — в надежде что он сможет пережечь провод или привести к срабатыванию вышестоящего автомата? Причем на плате он отмечен и никаких мест под предохранитель нет. Либо предохранитель планировался вместо одного из проводов, либо это какая-то дичь. По мелочи — защитной оболочки тоже нет.

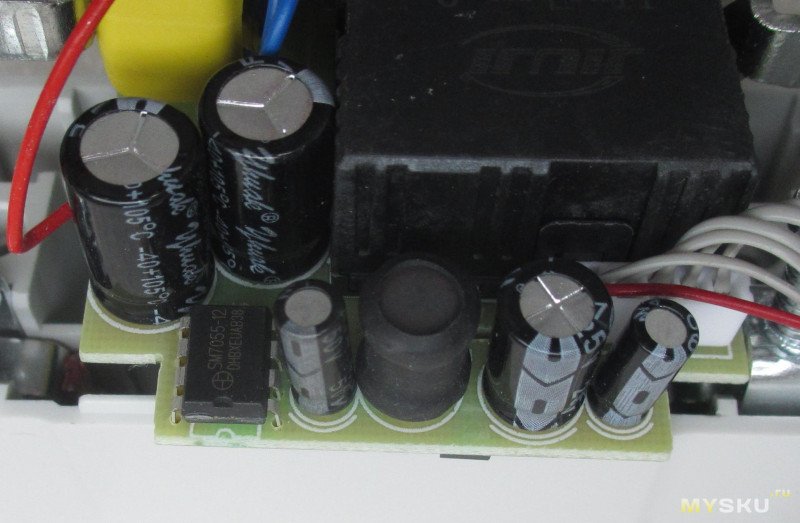

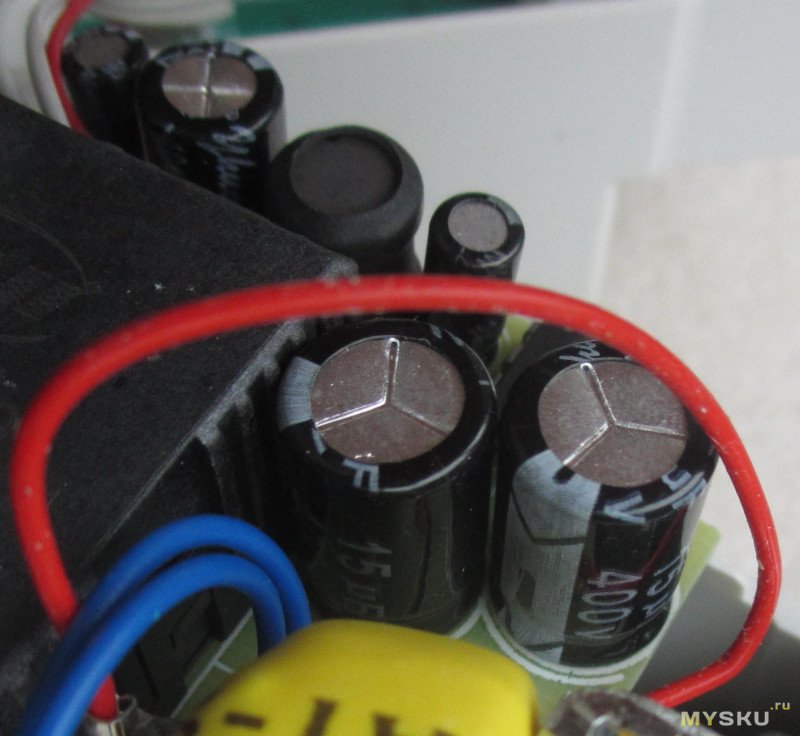

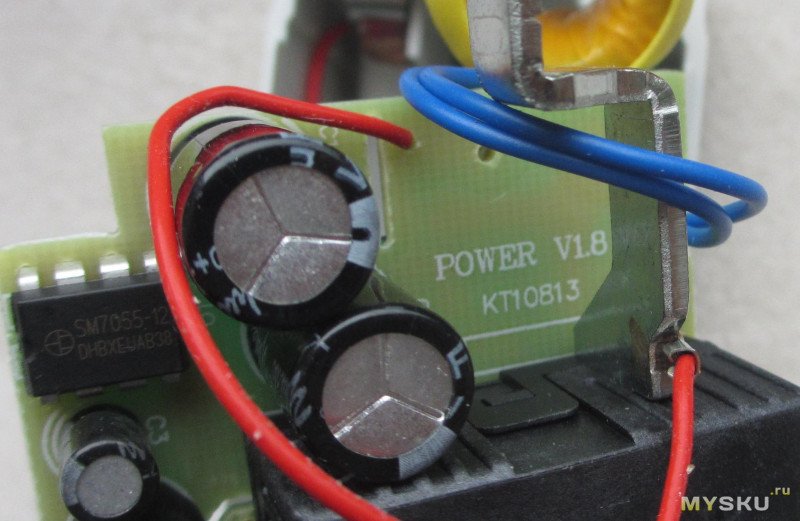

Источник питания включает два последовательных конденсатора по 15*400В, без разрядных цепей, шим-контроллер sm7055-12 с ключом на 730В, выходное напряжение 12В для питания реле, далее стоит стабилизатор 78L05 на 5В для питания электроники.

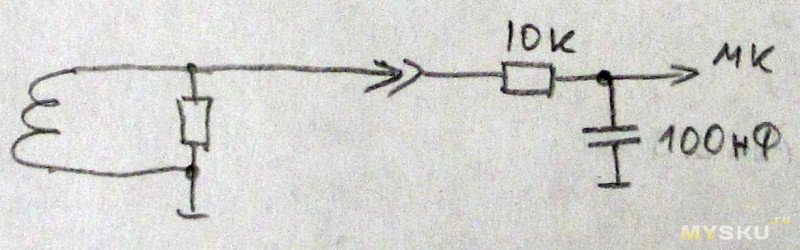

Измерительные цепи напряжения и тока:

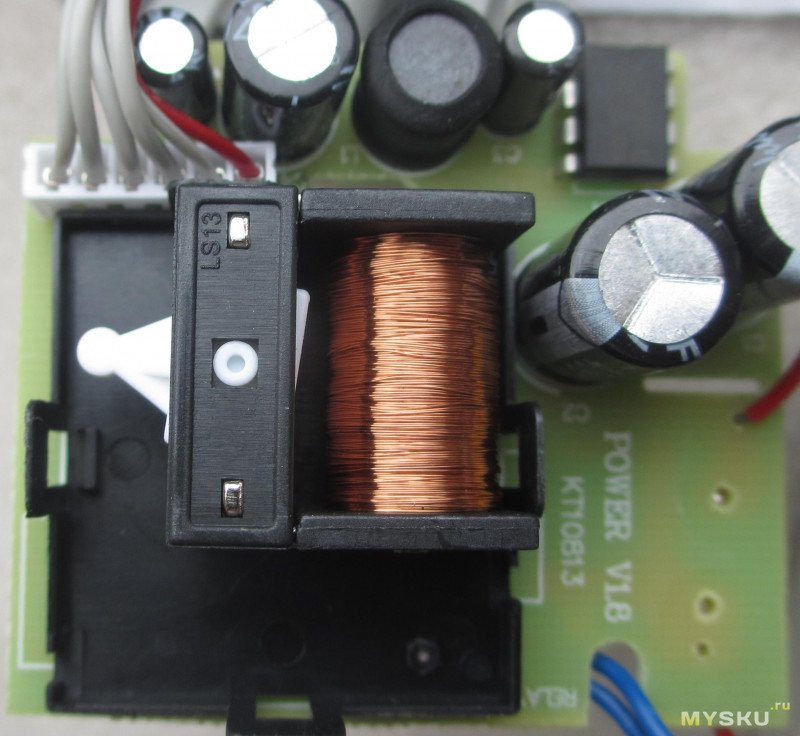

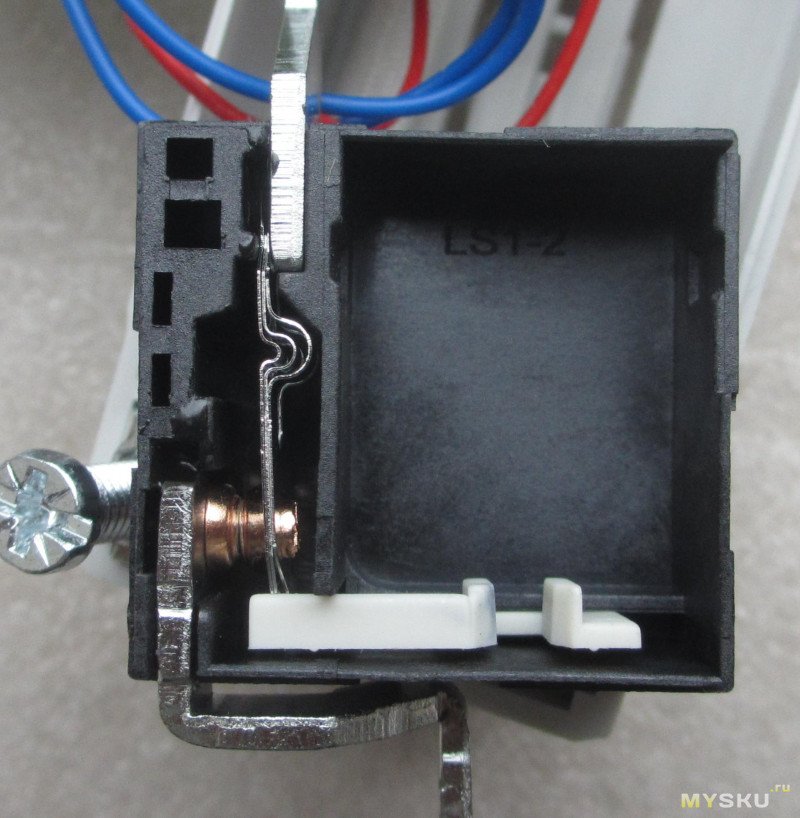

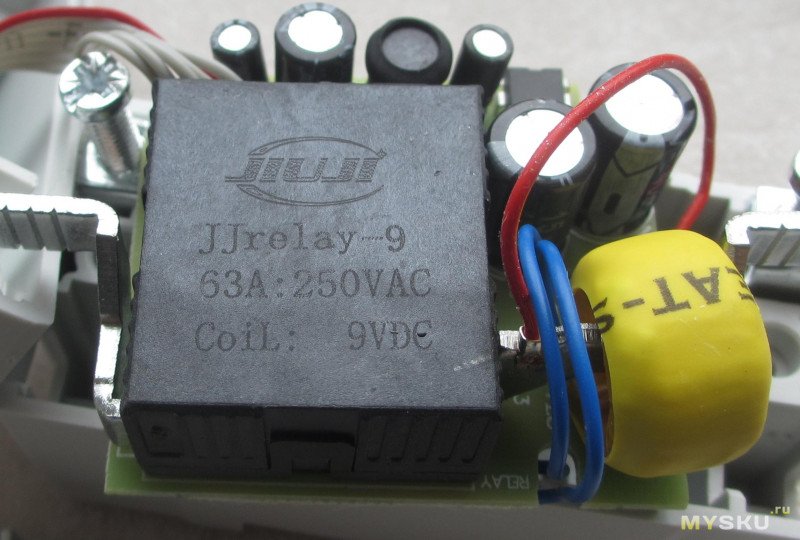

Подробнее:Реле поляризованное, маркировано с управляющей обмоткой 9В, на напряжение 250/ac и ток до 63A, внутри ничего нового:

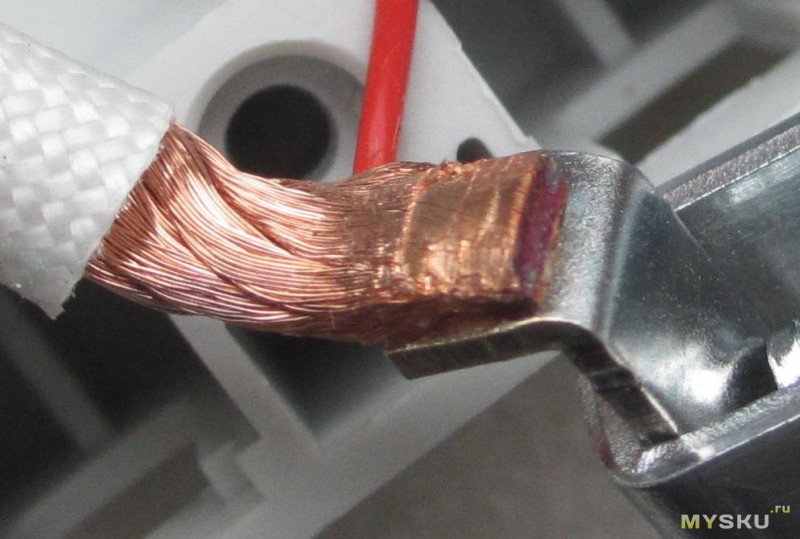

Сварка косички соединяющих нулевые клеммы выглядит аккуратно:Провода к плате питания тоже приварены.

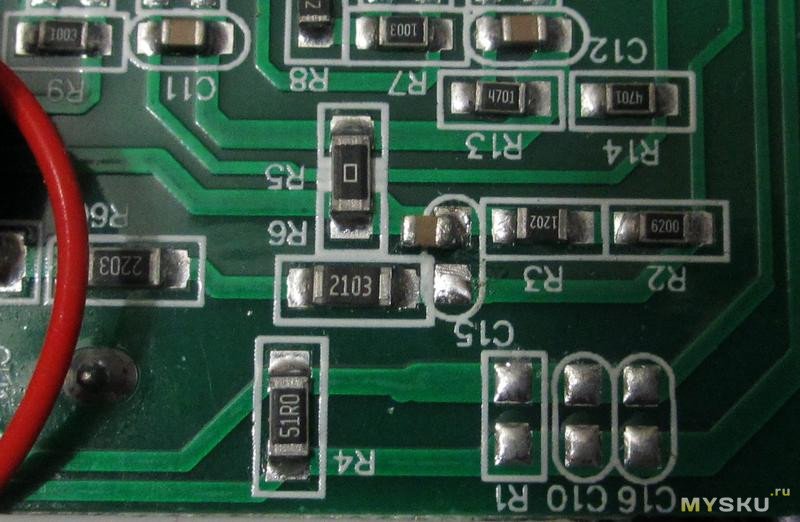

Измерительные цепи тока и напряжения:Была попытка убрать сглаживающий конденсатор в цепи измерения напряжения (C15):емкость вне схемы у него оказалась ~10мкФ, а не 6.
Итог эксперимента неутешительный, показания напряжения стали сильно и нелинейно занижены, скорректировать их невозможно, например при 185В показывает 165В, при 300В — 190В.

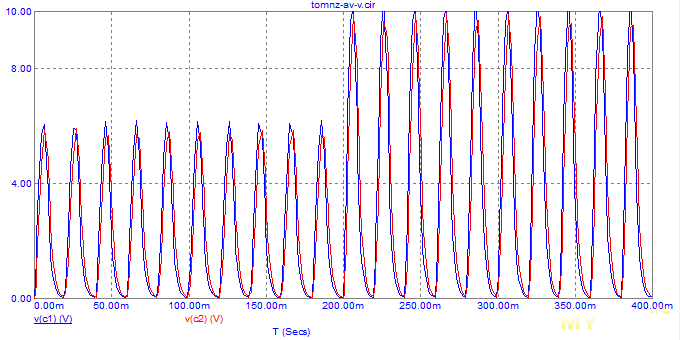

Скорость реакции на превышение (185->300) заметно не изменилась и составила ~650мс:Моделирование опять подтверждает, что причина задержки не в аналоговой части тракта:

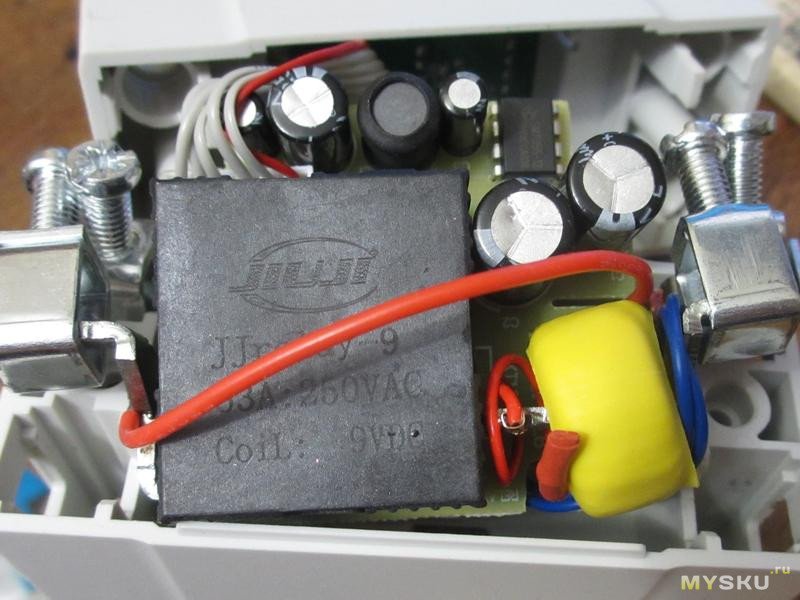

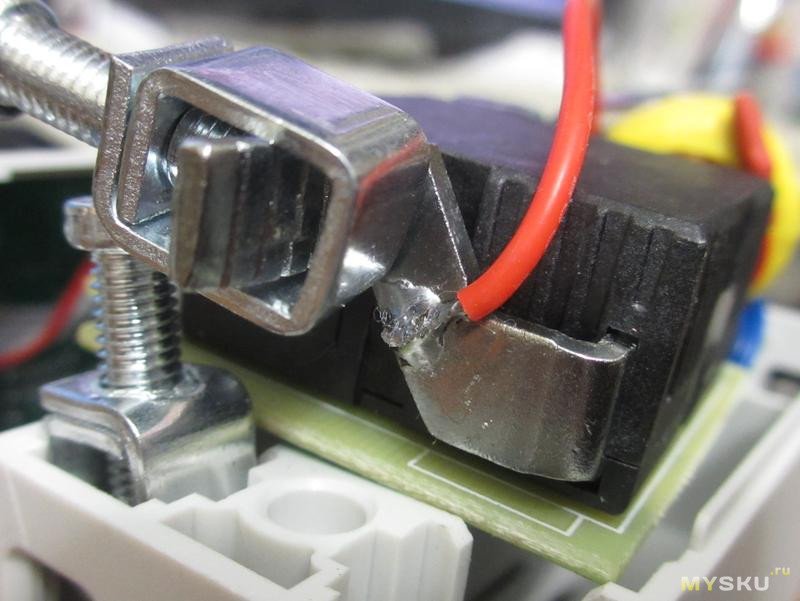

Следы переделки для подключения входа снизу — приваренный к контакту реле родной провод подающий фазу отпаян от платы и заизолирован (на случай если потребуется переделать обратно), с другой стороны реле припаян провод в силиконовой изоляции:

Основные претензии — странное использование варистора и медленное отключение при превышении напряжения.

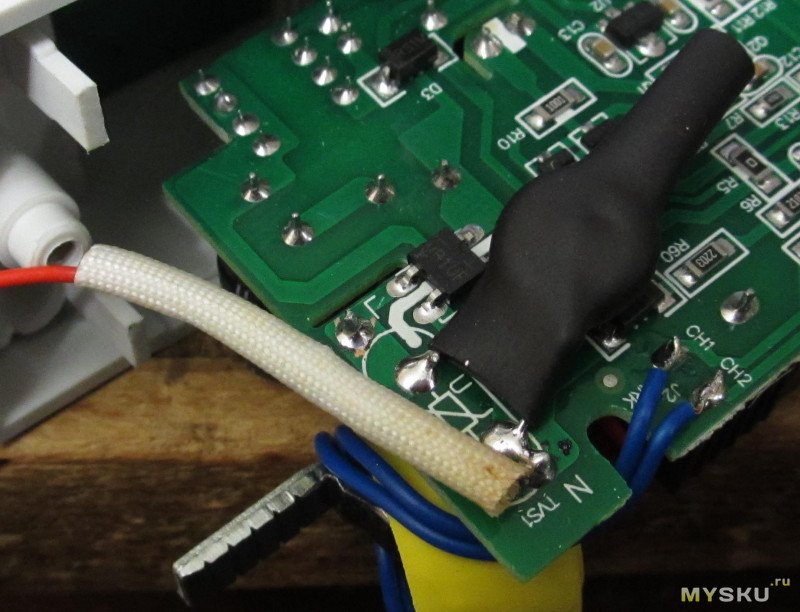

upd. добавил 22Ом резистор-предохранитель из почившей лампочки и термоусадку для варистора:
