Зарядное устройство для свинцово-кислотных аккумуляторов VOLLRUS 15A-B

Представляете себе, открываю я яндекс маркет, а там зарядное устройство С ТОРОИДАЛЬНЫМ ТРАНСФОРМАТОРОМ! Да за такие копейки! Да не может быть! Но оказывается может!

Друзья, я очень люблю тороидальные трансформаторы. Они напоминают мне бублики!
А рекламное изображение на данной зарядке напрямую говорит что внутри тор! Ну как можно отказаться от такого предложения? Да ещё со скидкой!
Для примера скажу, наши отечественные торики от Штиля или от Торэл под мощность 250 Вт обойдутся минимум в 5К руб. А тут всего две, да ещё в каком корпусе!
Я сначала в это не поверил. Но всё равно заказал, любопытно было посмотреть на эти технологии.

Снаружи

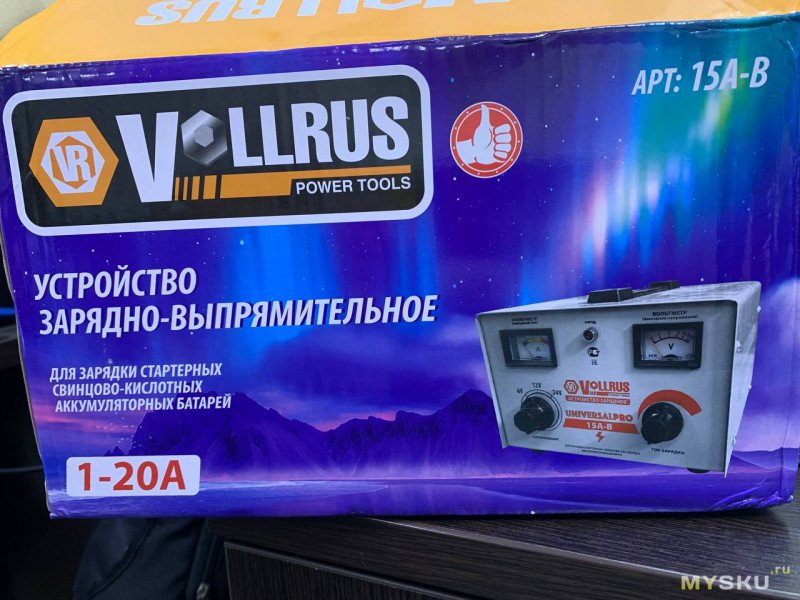

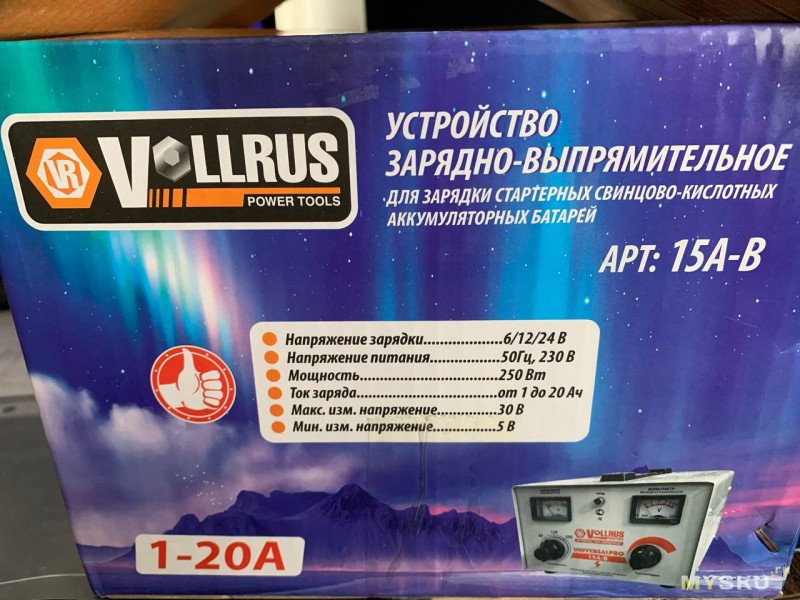

Для начала зацените коробку:

Я показал только с двух сторон, остальные две стороны абсолютно точная копия. Сверху и снизу коробки ничего нет.
Кто-нибудь смог найти на коробке информацию об изготовителе, стране изготовления или хотя бы что-нибудь ещё? Правильно, и я не смог.

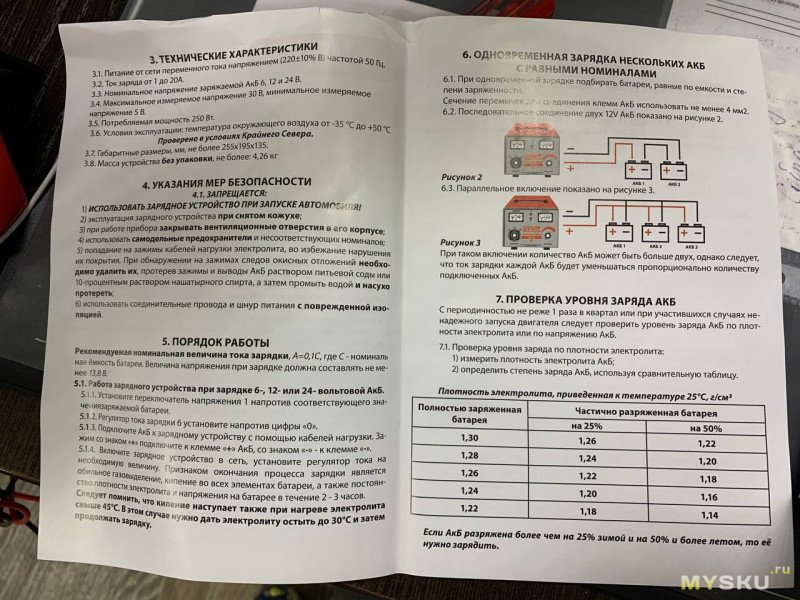

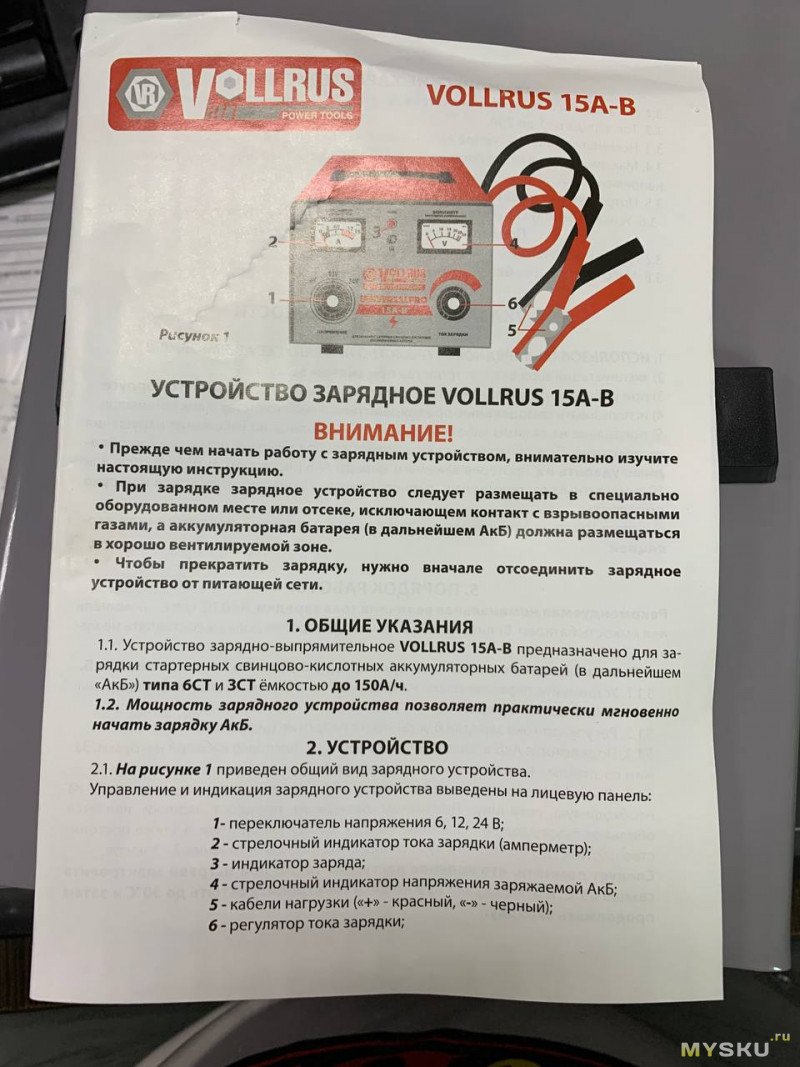

Как не смог я найти это всё и в инструкции по применению:

Но что интересно, инструкция написана правильными русскими буквами на обыкновенном русском языке!
Нету тут этого знаменитого алиэкспрессовского «Красный шланг нежный насос молния давить проститутка»
На последнем листе инструкции отпечатаны строки «покупатель продавец дата покупки мокрая печать», всё разумеется не заполнено и ни слова о том куда нести всё это хозяйство если случится поломка.
Так что если она действительно случится, очевидно надо будет отправлять обратно яндексу.

Однако же давайте рассмотрим сам прибор!

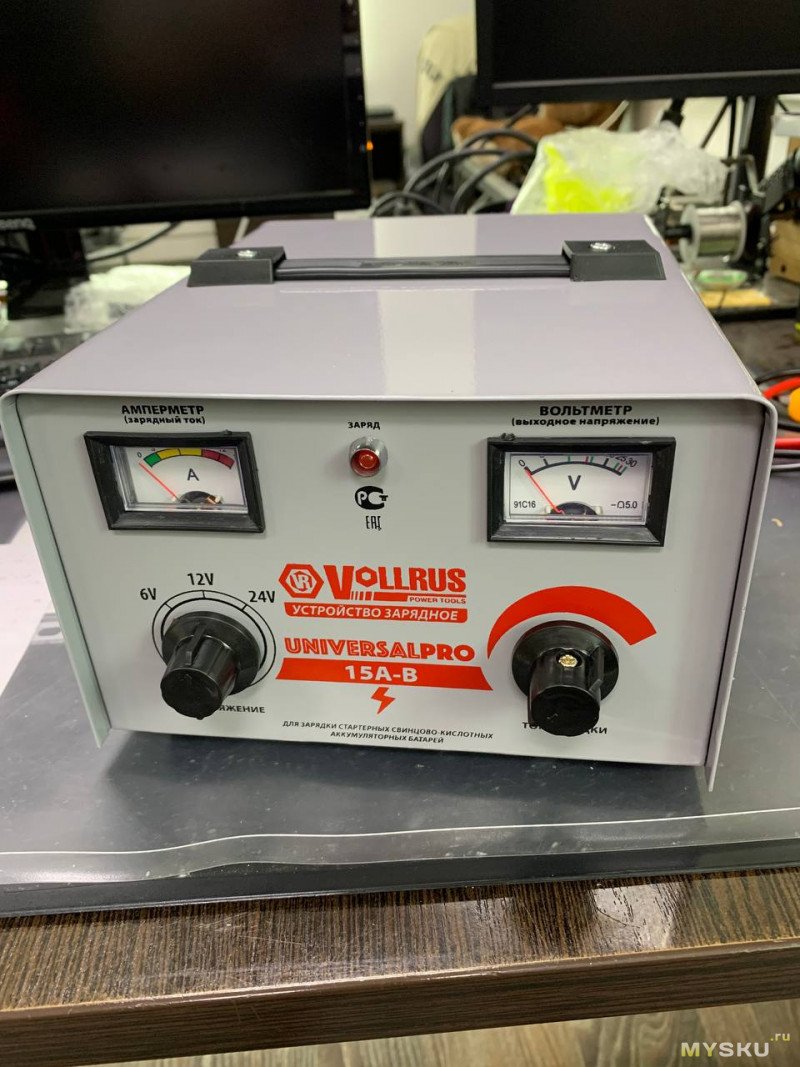

На передней панели все надписи тоже на понятном русском языке.

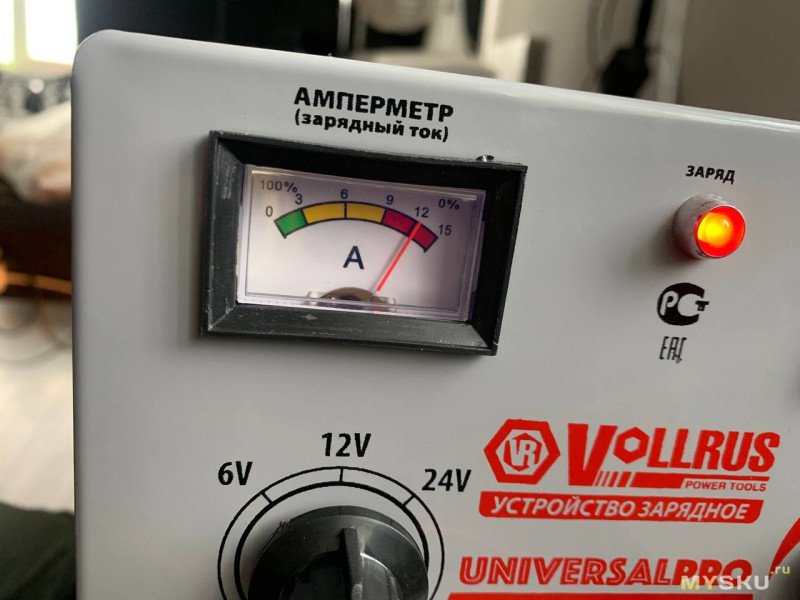

Слева расположен переключатель напряжения, а над ним амперметр, показывающий ток.
Справа расположен переключатель тока, а над ним вольтметр, показывающий напряжение.
Всё очень логично (сарказм)

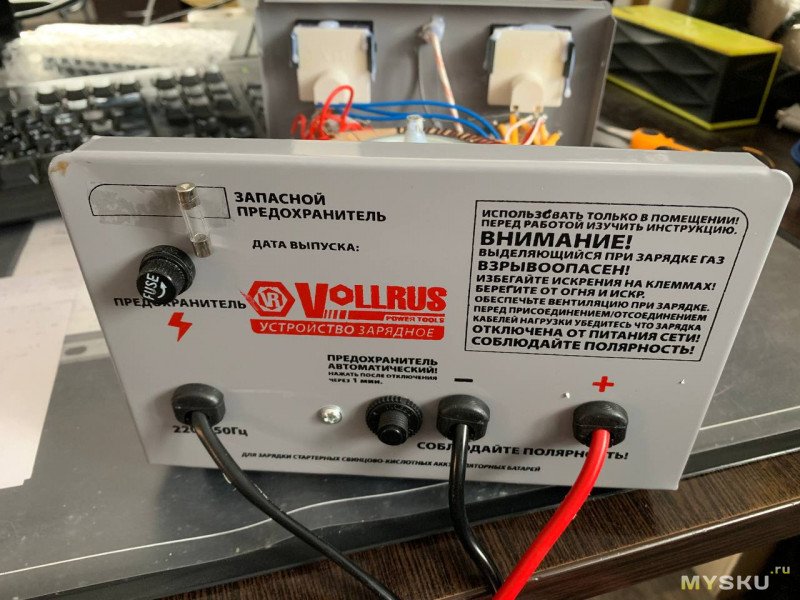

А вот фотография сзади:
Все надписи опять же на понятном русском языке, но нигде на приборе нет ни изготовителя ни страны изготовления.
Имеется предохранитель по высоковольтной части и автоматический предохранитель по низковольтной части по типу тех, которые ставятся в сетевые фильтры.

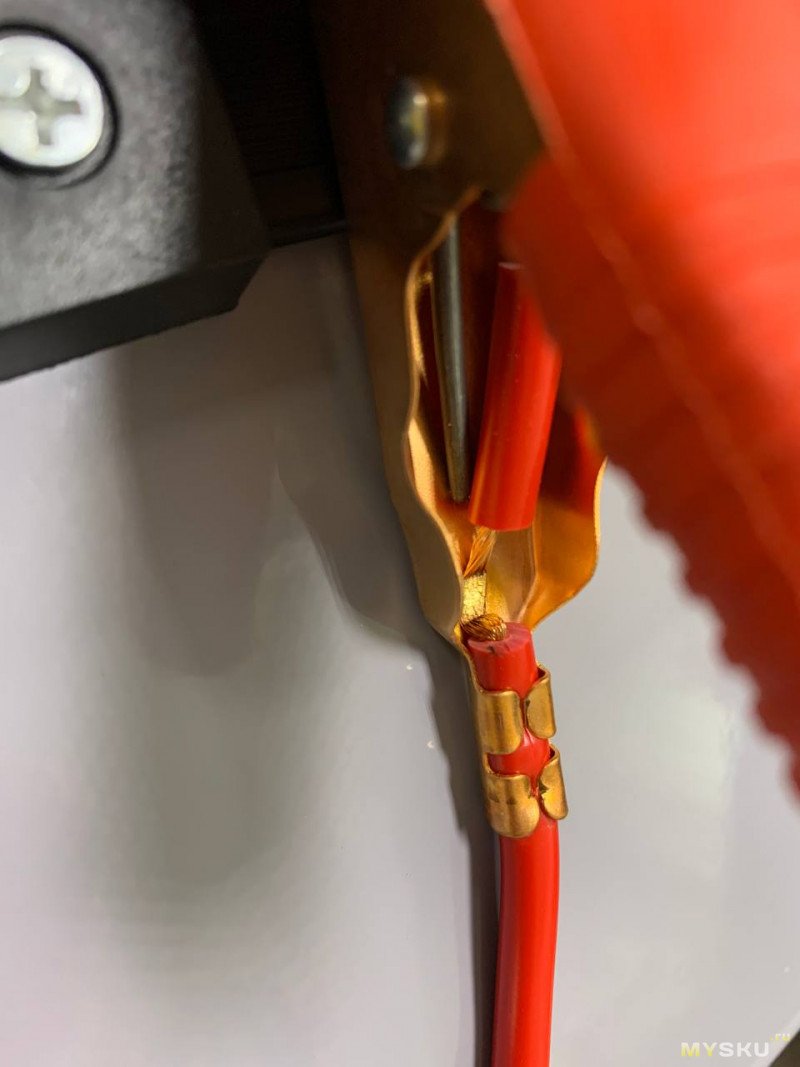

Соединения с клеммами выполнены на точечную сварку. В принципе сгодится.

Тор внутри

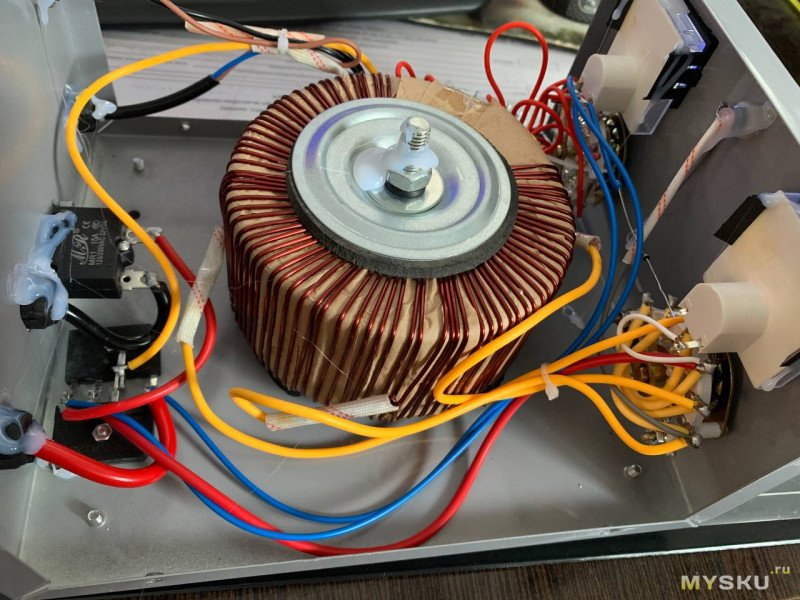

Внутри реально оказался тор довольно крупного размера:
Под рукой не оказалось большого штангенциркуля, по ориентируясь на размеры, и сравнивая его с другими торами могу сказать что он действительно ватт на 200-250. В диаметре он примерно 12см. и достаточно высокий.

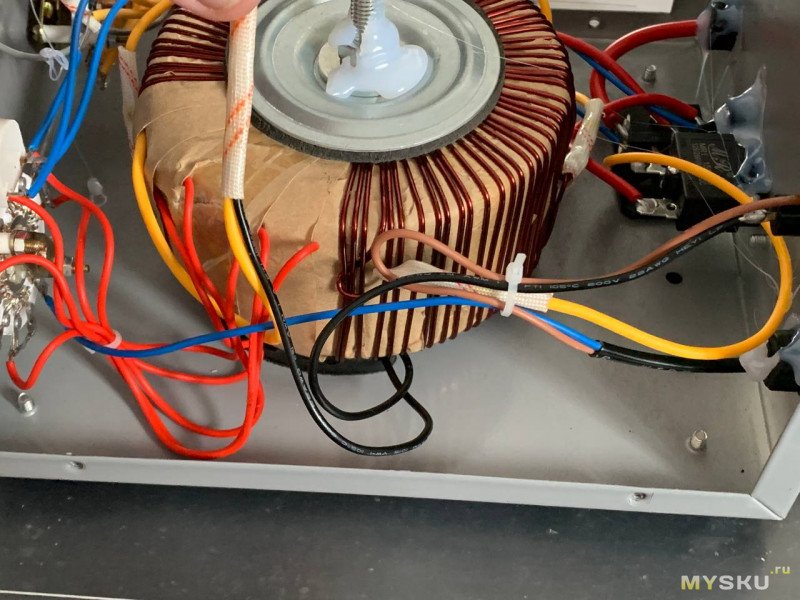

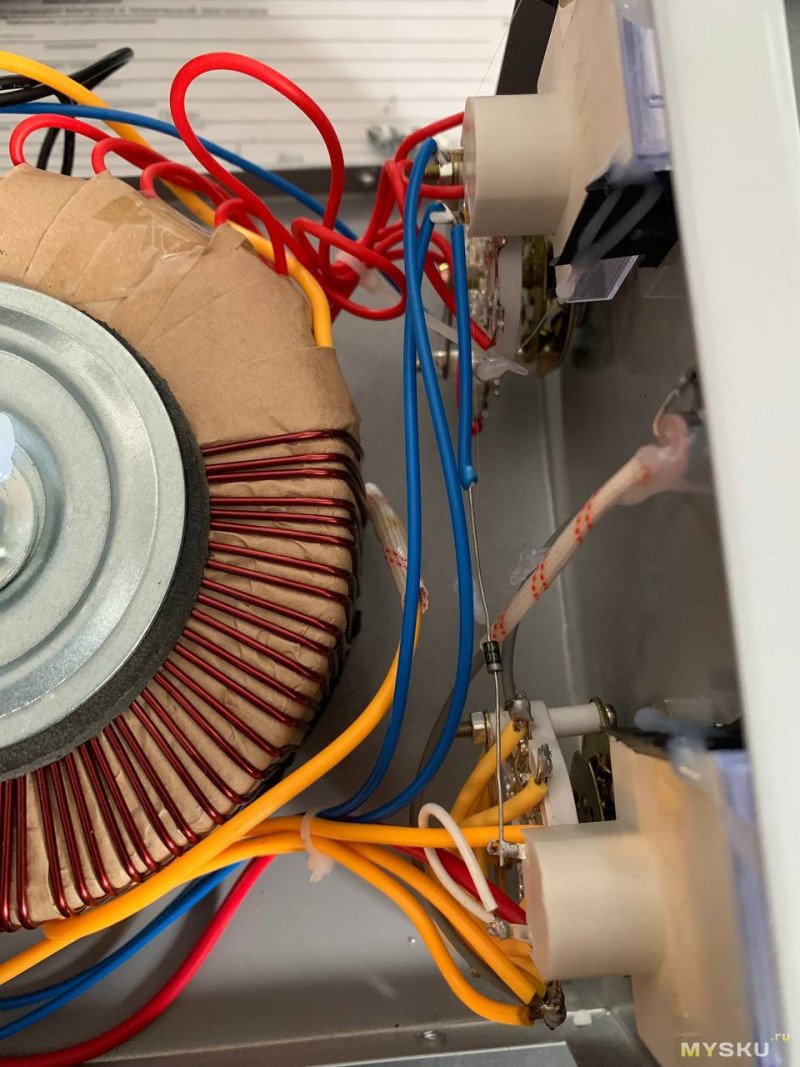

Я отковырял какой-то кембрик, внутри которого оказалось паяное соединение. Похоже что трансформатор даже оснащён защитой от перегрева. Если проследить путь коричневого провода, он сначала приходит на плавкий предохранитель, потом на этот чёрный проводок, а с него на жёлтый, очевидно начало первичной обмотки:

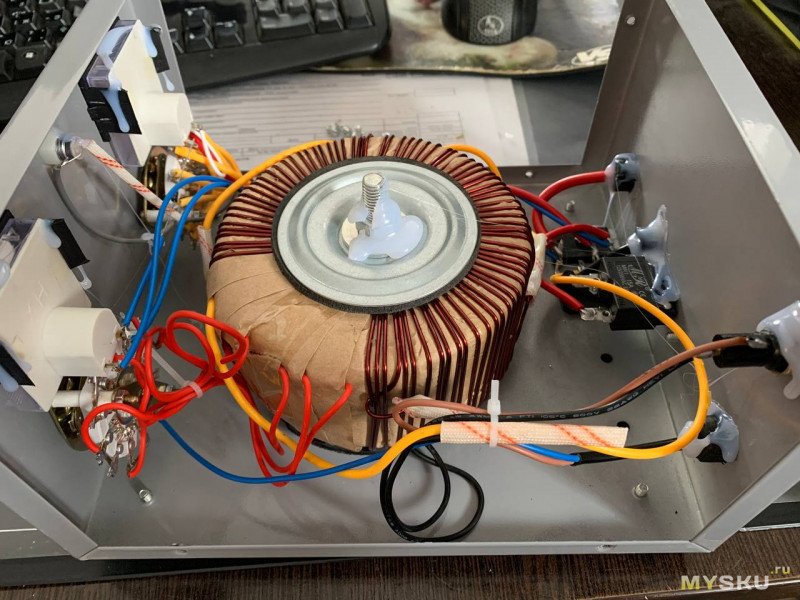

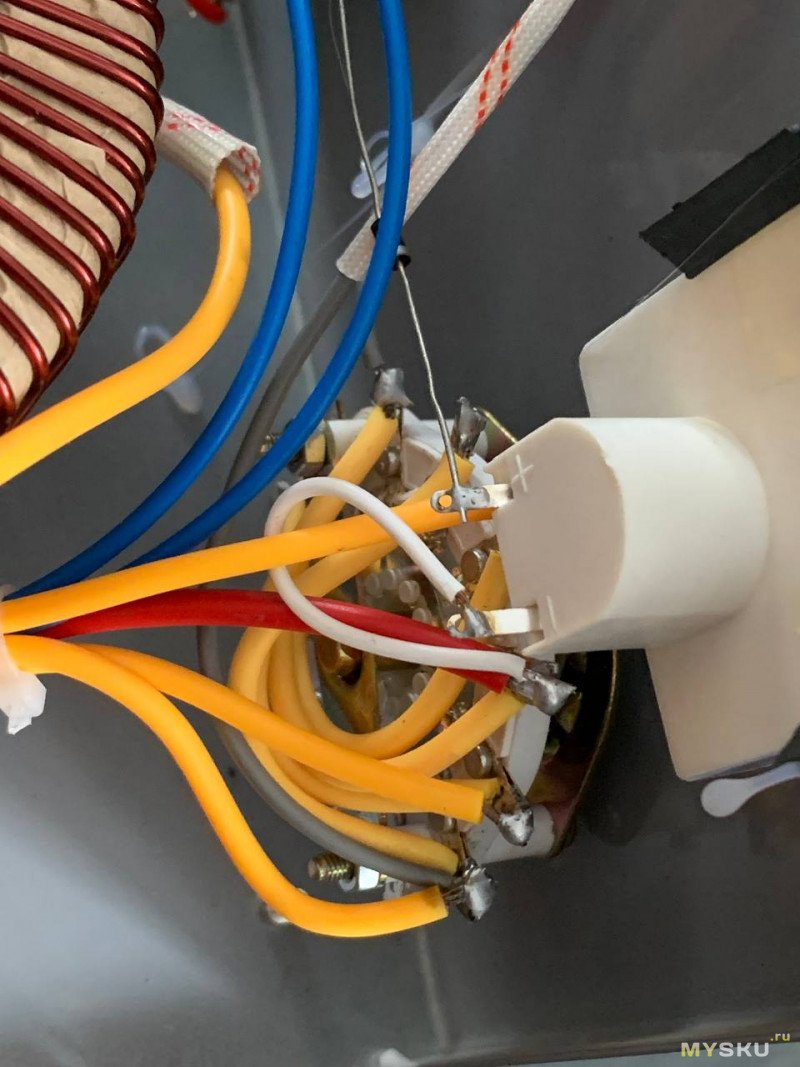

Синий провод припаян на галетный переключатель, который, очевидно, переключает красные провода, как я понимаю это отводки с первичной обмотки.
Как вы можете заметить, чтобы реально переключить обмотку надо щёлкнуть галетником не один, а целых два раза.
Самое «левое» положение галетника выключает устройство совсем, не подавая ток ни на одну из обмоток.
Таким образом по задумке «инженера» проектировавшего этот чудо-аппарат, мы должны регулировать ток.
Я не совсем понимаю как это должно происходить.
Вообще играть с первичной обмоткой плохая идея. Она должна быть рассчитана достаточно точно. Ну поправьте меня, если это не так.

С другой стороны наблюдаем систему выпрямления, состоящую из двух параллельных диодных мостов.
Очевидно именно эти диоды определяют надпись на коробке «ток заряда от 1 до 20 Ач» (на самом деле просто А, не придирайтесь)

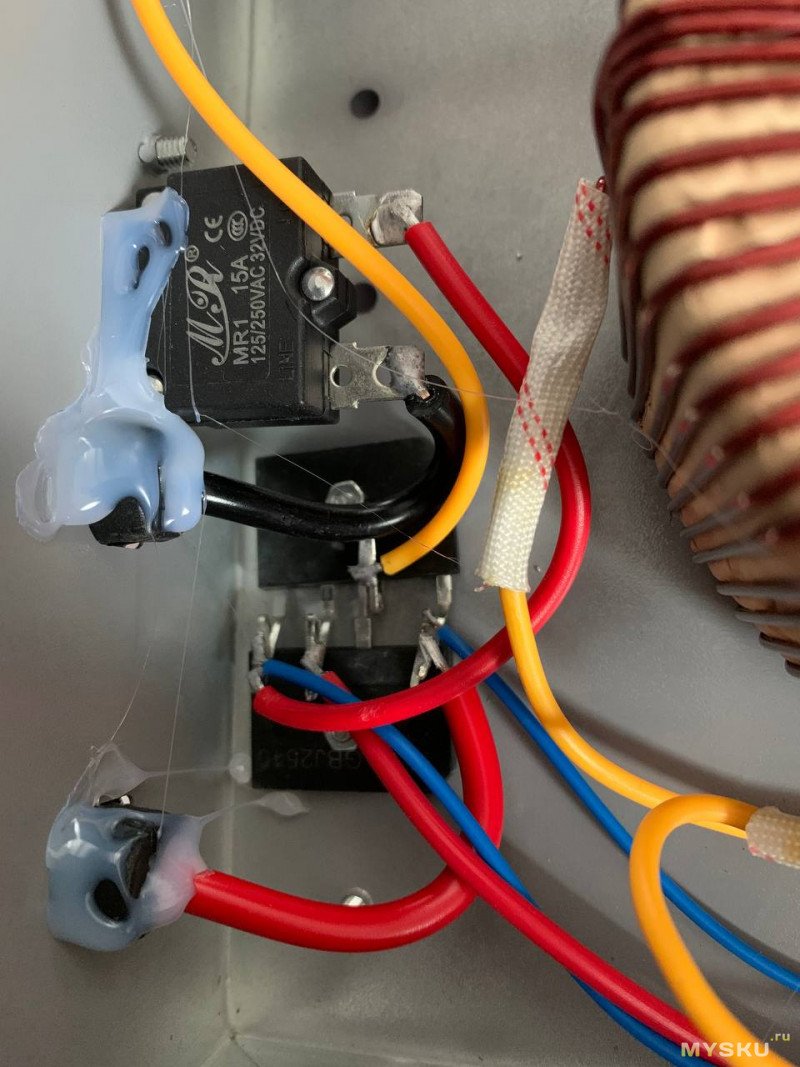

Давайте рассмотрим поближе:

• Один из выводов вторичной обмотки поступает на диодный мост ~ (желтый провод)
• Красный провод с галетника приходит на второй вывод ~
• Два синих провода c + и — поступают на вольтметр
• Красный провод с + идёт на аккумулятор
• Красный провод с — идёт на термопредохранитель и с него на — аккумулятора.

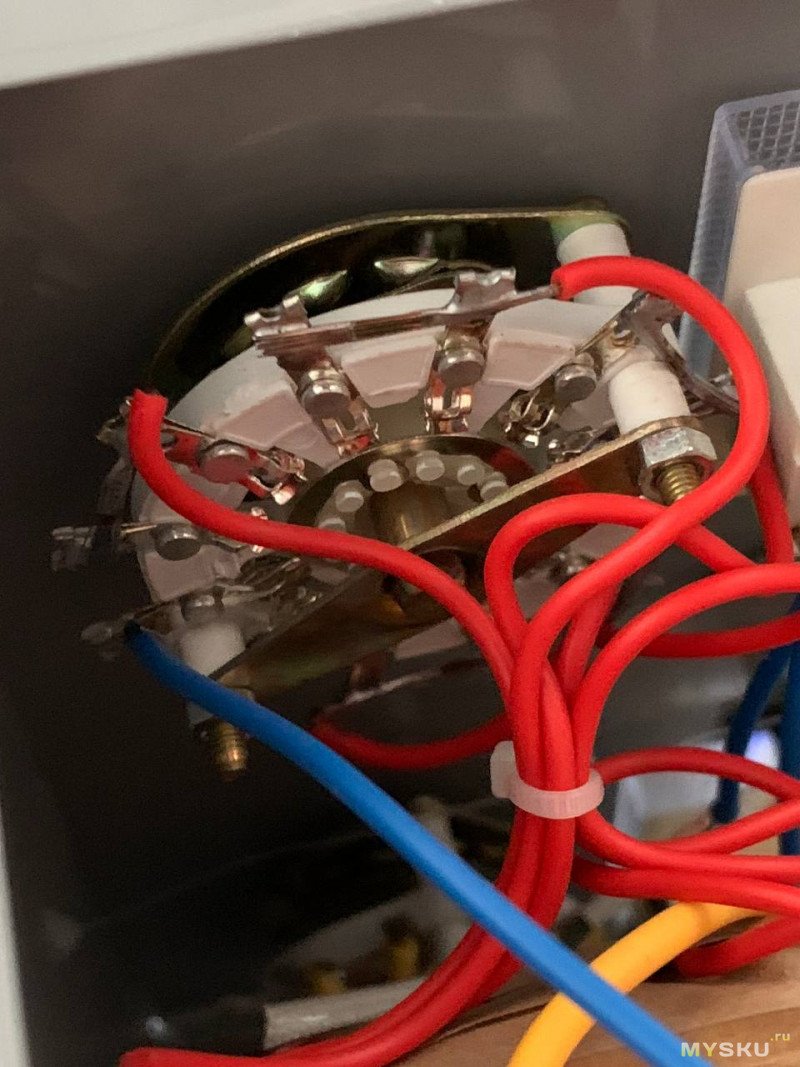

Рассмотрим поближе галетник переключающий напряжение. В нём всего три положения:
К сожалению не отпаивая эти провода, невозможно понять что там с чем соединяется, но логика работы очень простая, у вторичной обмотки есть несколько выводов, и все они приходят на этот галетник. в зависимости от его положения, он переключает одну из обмоток на «красный провод»
Можно наблюдать что выводы одной из обмоток уходят на светодиод (коричневые провода)

Амперметр?

А вот что меня реально ввело в ступор это амперметр. Я не могу понять что он вообще меряет?
Один из его выводов подключен к красному проводу (это грубо говоря переменка со вторичной обмотки)
А второй вывод через диод подключен к «минусу».

Никаких шунтов, или других токоснимающих устройств я не нашёл.
Ток чего он пытается мерить?

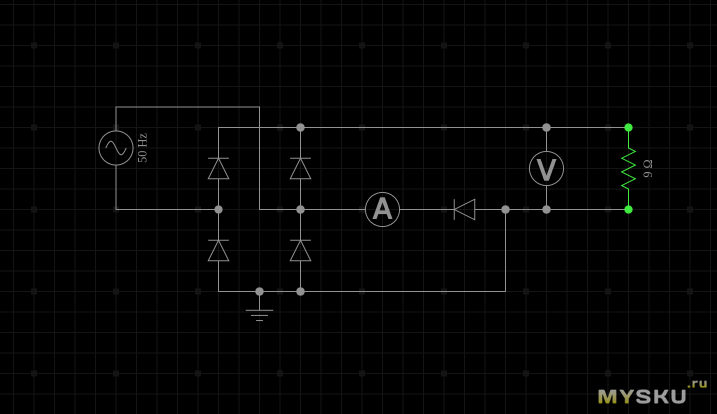

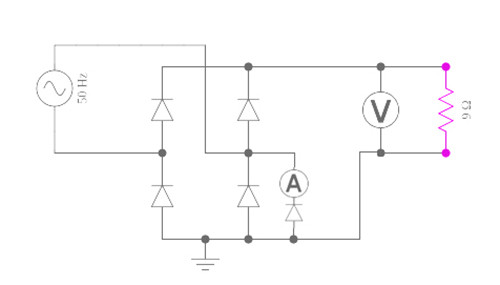

Я накидал схему в симуляторе, чтобы понять я дурак, или как?
Но симулятор тоже ничего не понял:

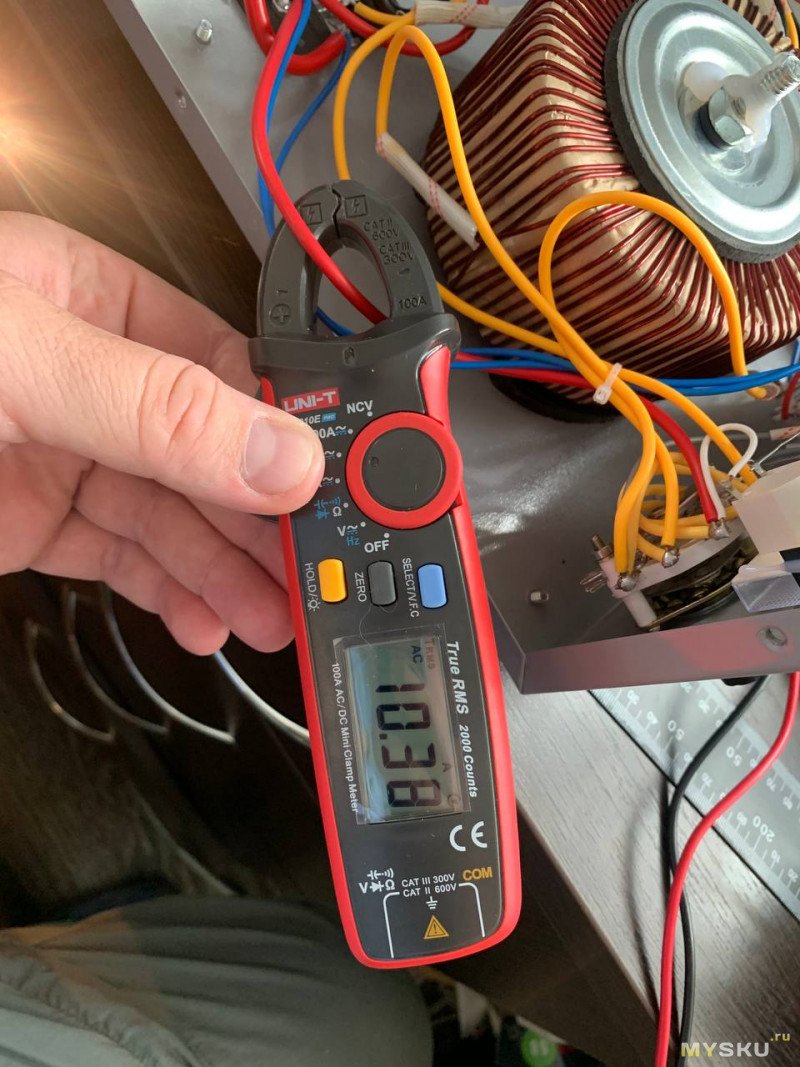

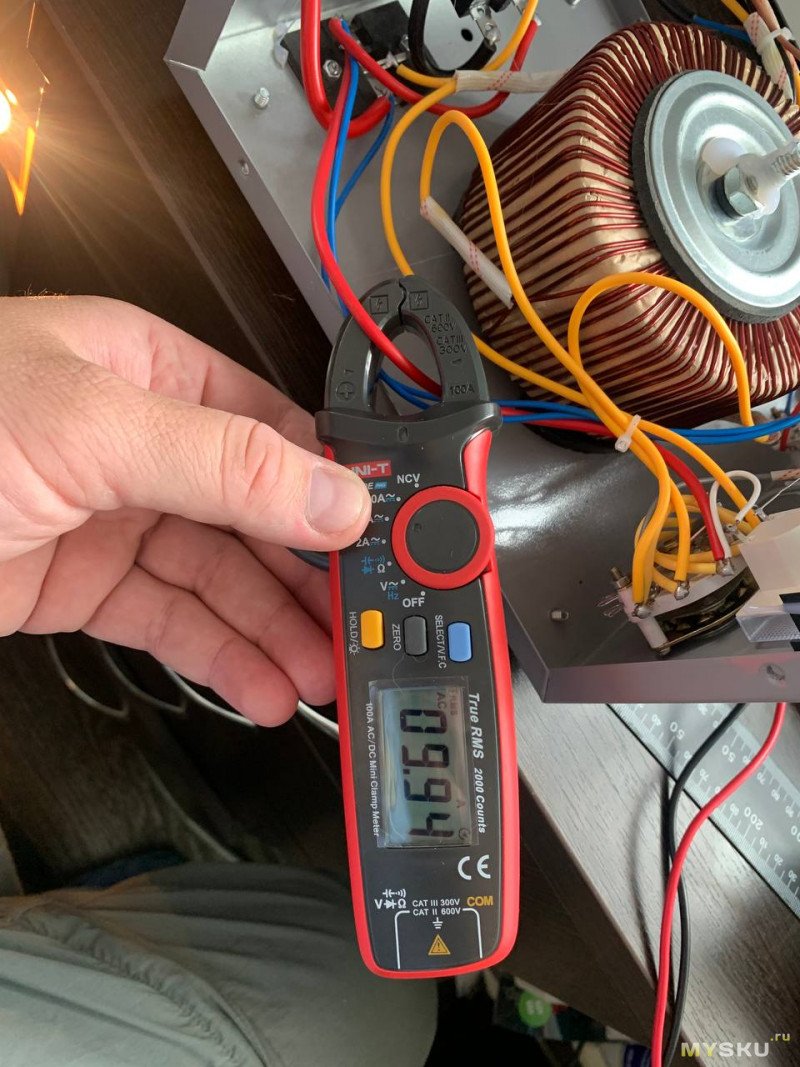

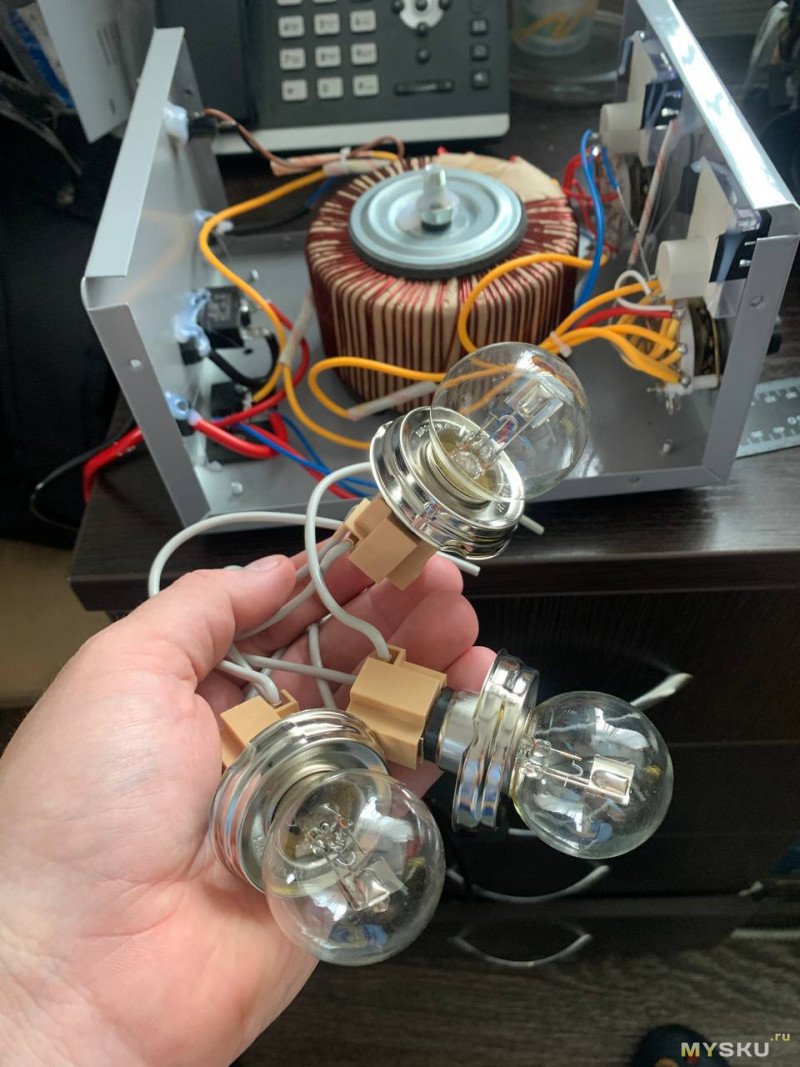

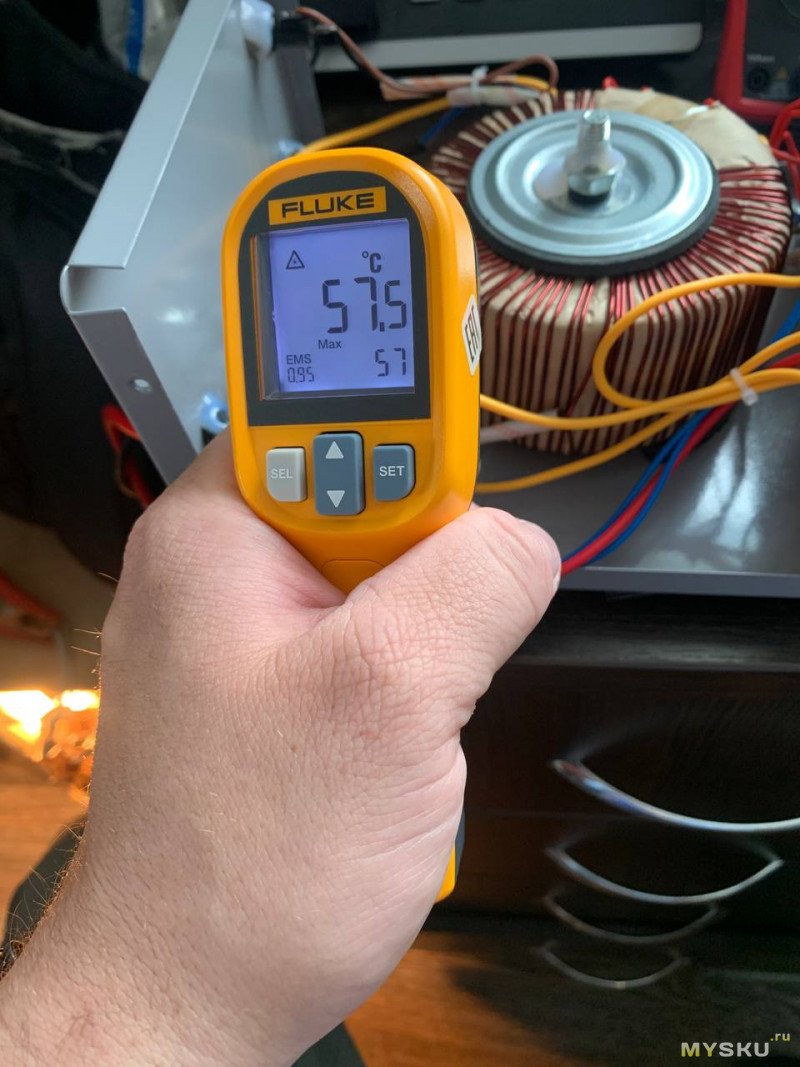

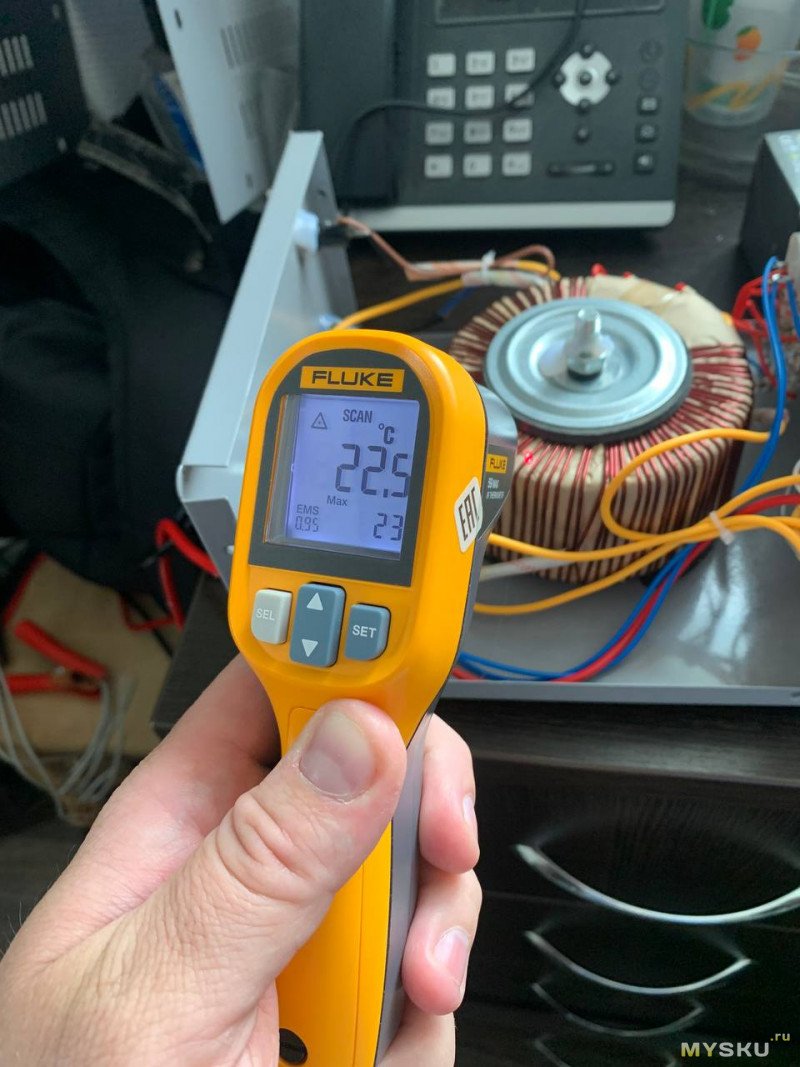

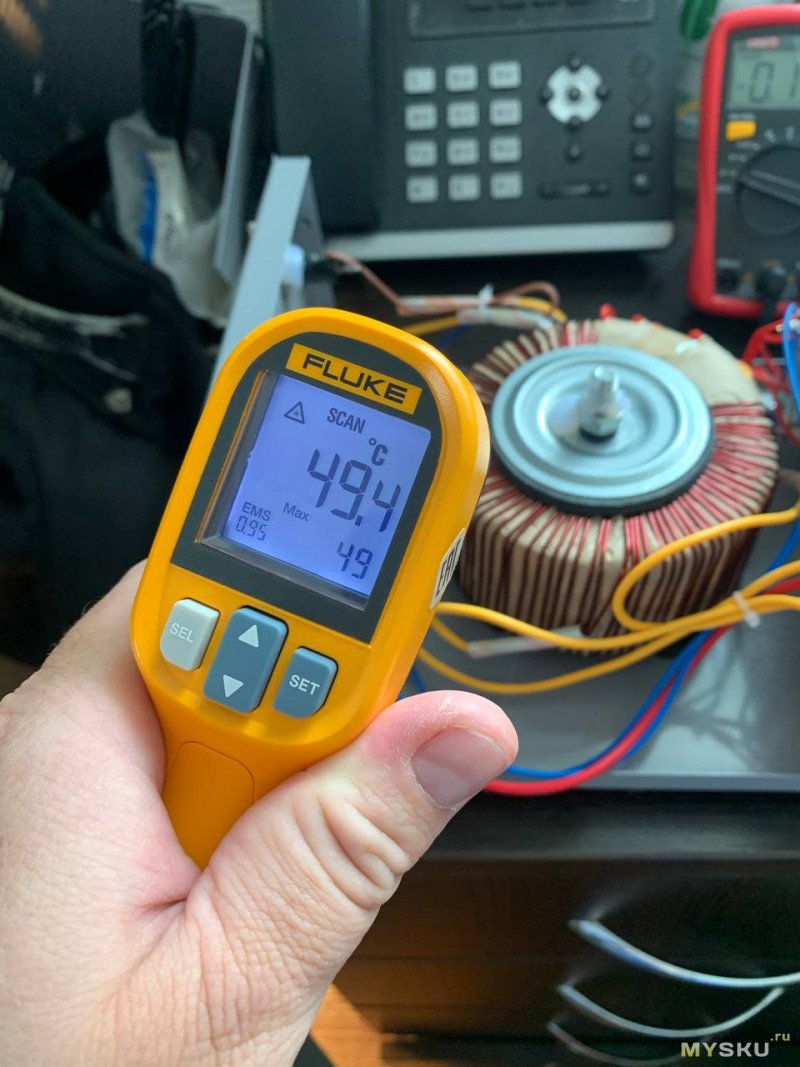

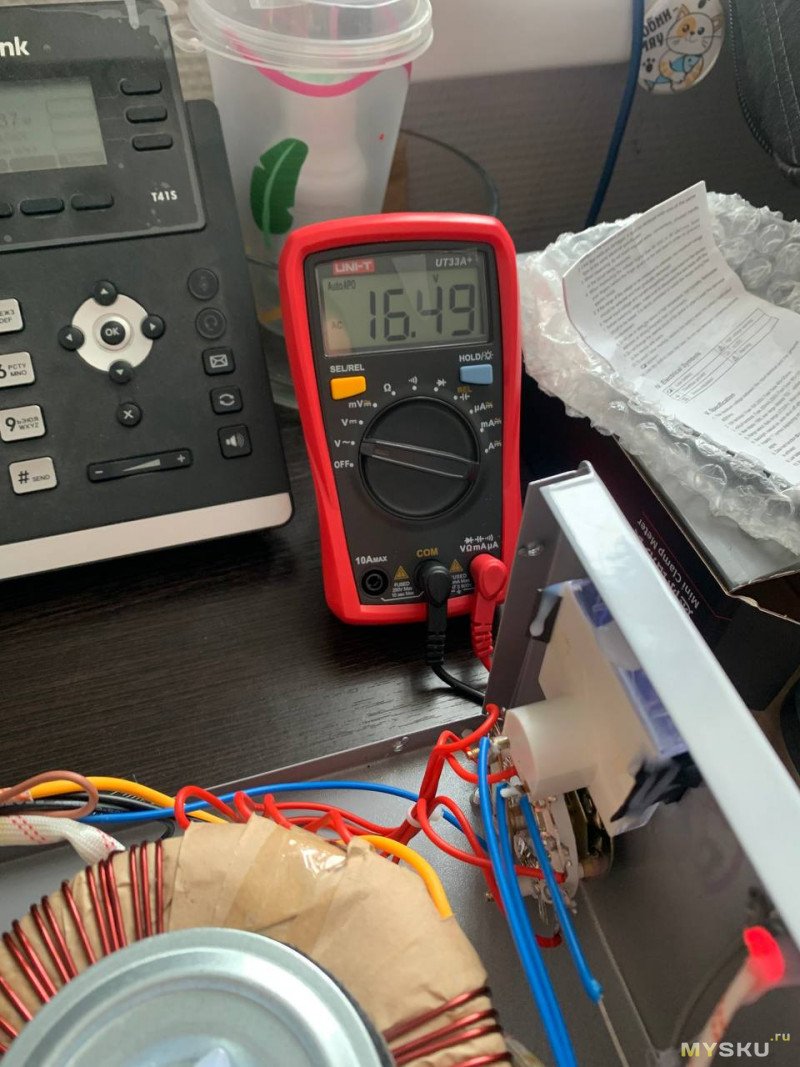

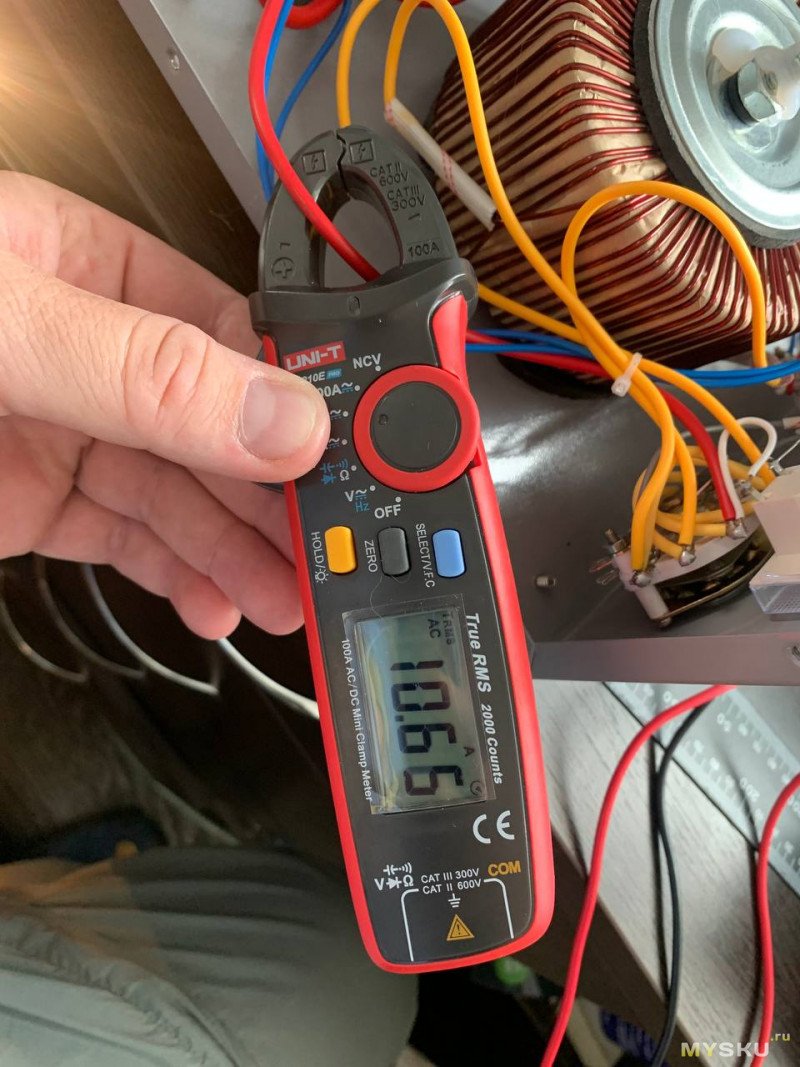

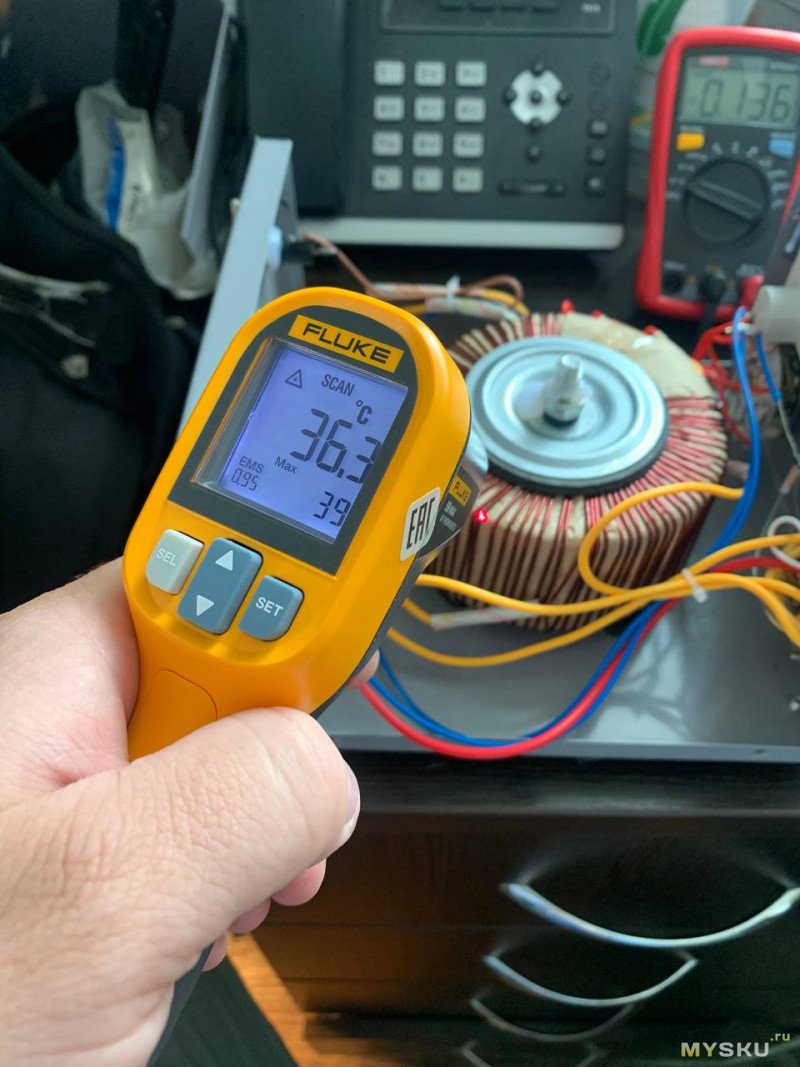

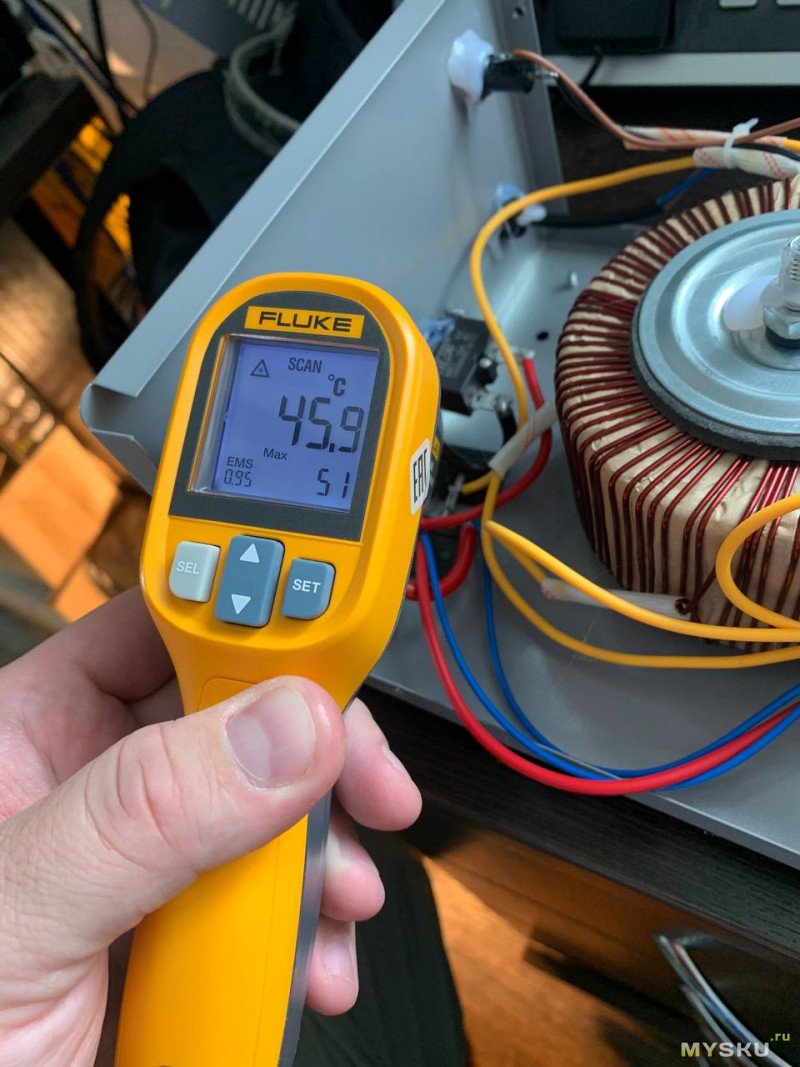

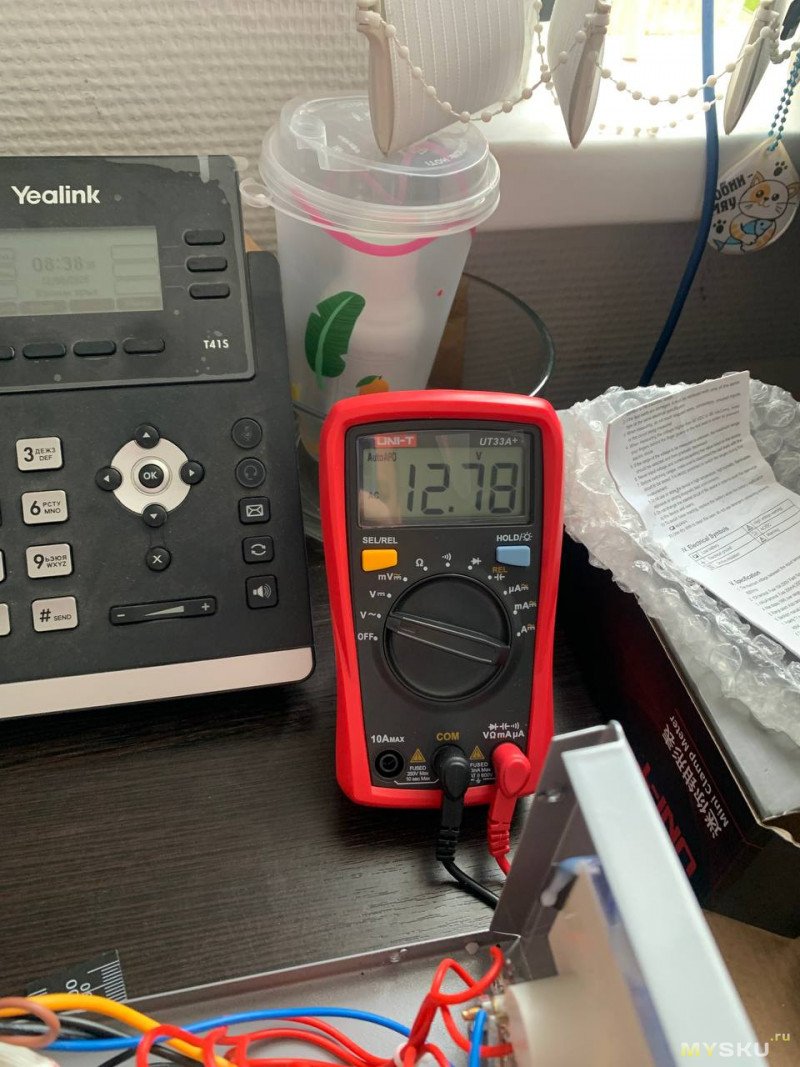

В заключение наверное следовало бы провести тесты. Однако, да простят меня муськовчане, под рукой не оказалось достаточно живого аккумулятора, или мощного резистора, чтобы протестировать под нагрузкой.

Все аккумуляторы, которые были мне доступны уже очень сильно убитые. Да, разумеется устройство их заряжает, но ток они берут очень малый.
Ну а с другой стороны, что тут может не работать? Это по сути трансформатор с диодным мостом на выходе. Устройство проще некуда.

Итог

Вы когда-нибудь видели на ютубе как индусы или пакистанцы в каких-то сараях мотают то стартеры от грузовиков, то трансформаторы, то на огромном прессе штампуют ширпотреб?
У меня такое ощущение что я держу в руках именно такой же прибор!
Но я не могу ни к чему придраться! (кроме амперметра конечно).
Трансформатор большой, не гудит. Даже есть какая-то защита в виде предохранителей и чего-то ещё спрятанного на чёрном проводе в обмотках.

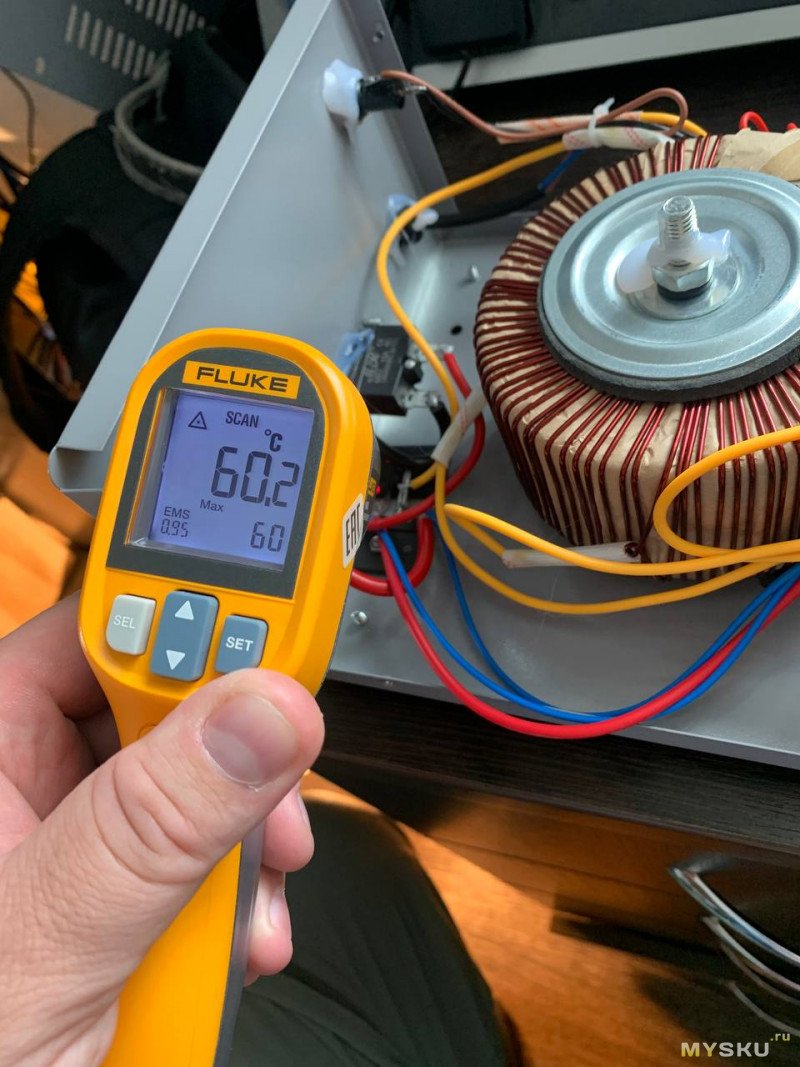

Есть претензии по поводу установки «тока» через махинации с первичной обмоткой. Если есть нужда постоянно заряжать какие-то мощные аккумуляторы, я бы просто засёк на каком положении галетника трансформатор греется меньше всего и оставил бы так.
Амперметр тоже меряет непонятно что. По-великому, можно докупить шунт и довести это до ума, особенно учитывая что корпус металл. Было бы достаточно круто.
А так, на самом деле за копейки получили трансформатор в железной коробочке. За очень демократичную цену.
