Продолжаю серию. Немного ошибся при заказе. Поэтому получился неожиданный обзор о Wi-Fi выключателе в сетях DC. Сейчас бы выбрал со встроенным счётчиком. Даже не знаю зачем. Просто чтобы был. На момент заказа был чуть невнимателен и не увидел что у этого только удалённое управление и таймеры.
Tongou TO-Q-SY1-WT-DC — это умный выключатель с поддержкой Wi-Fi и экосистемы Tuya. По сути, он позволяет управлять DC-нагрузкой, задавать расписания и интегрировать в умный дом.
Лёгкое чтиво ©
Структура обзора
Характеристики — Упаковка и комплект — Внешний вид — Приложение — Выводы
Количество знаков: ~ 5 000
Время чтения: ~ 3-4 минуты
Характеристики
Модель: Tongou TO-Q-SY1-WT-DC
Тип: умный выключатель постоянного тока (DC Smart Switch)
Монтаж: DIN-рейка 35 мм
⚡ Рабочее напряжение: DC 12–80 В
⚡ Номинальный ток: 63 А (фиксированный)
⚡ Полюса: 1P + N (N-полюс — проходной, т.е. не разрывается)
Габариты: 82 х 50 х 18 мм
На дин-рейку 35 мм
Wi-Fi 2.4 ГГц
Приложения: Tuya Smart / Smart Life
Управление: удалённое через приложение, ручное (кнопка на корпусе)
Голосовое управление: Amazon Alexa, Google Assistant, Yandex Alice
Функции
✔ Включение / выключение нагрузки

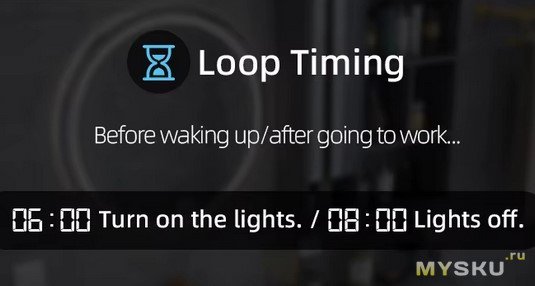

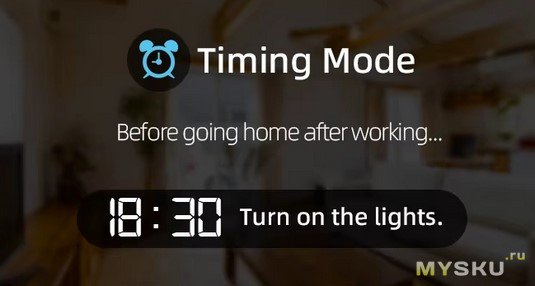

✔ Таймеры: по расписанию, обратный отсчёт, циклический режим
✔ Интеграция в сценарии умного дома
Прочее
● Измерение мощности: нет (в отличие от версий с индексом J)
● Защиты: нет (в отличие от серии SY2)
● Питание: от цепи DC (без батареек)
Внимание: у этой линейки много моделей, обозреваемая называется TO-Q-SY1-WT.
Моя расшифровка:
SY1 — фиксированный ток (наш вариант — 63А), SY2 — регулируемый предельный ток 1-63А
W — поддержка Wi-Fi Tuya/SmartLife, Z — поддержка Zigbee
T — таймеры, есть
J — (например, TO-Q-SY1-JWT или JZT)есть измеритель мощности, у этого нет
ещё: SY2-Jхх также имеют защиты цепи по току и напряжению

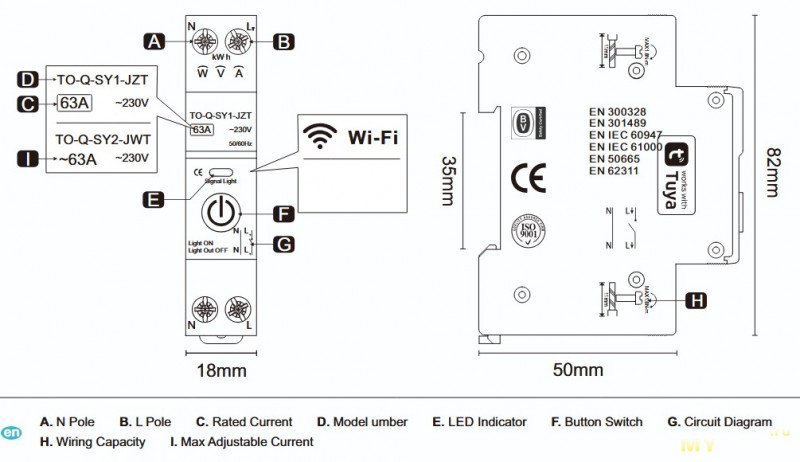

фото — общее для линейки, да и в целом стандартно для подобных приборов

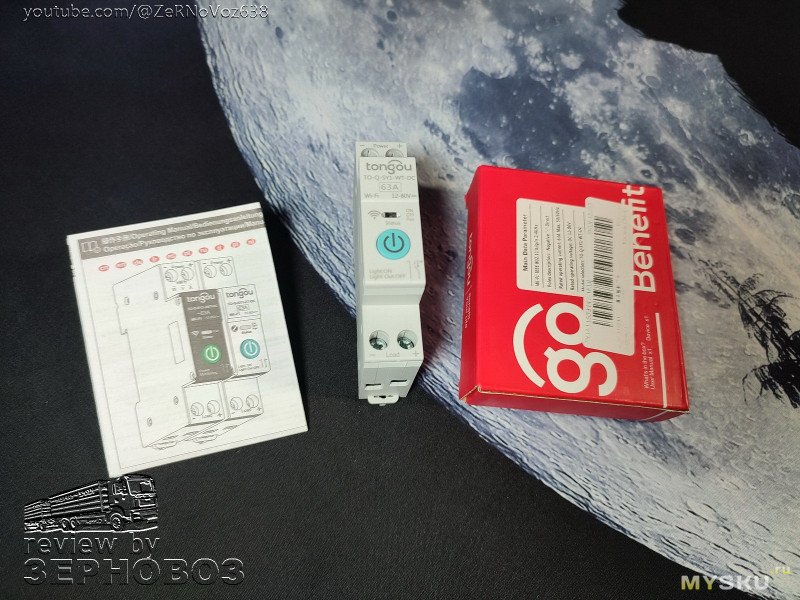

Упаковка и комплект

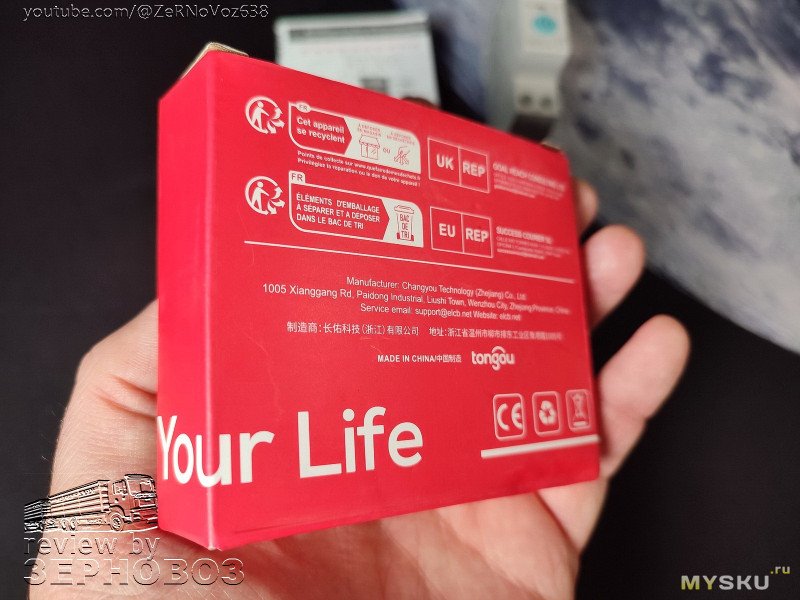

Сама коробка мелкая, картон жёсткий. Выглядит броско и ярко.

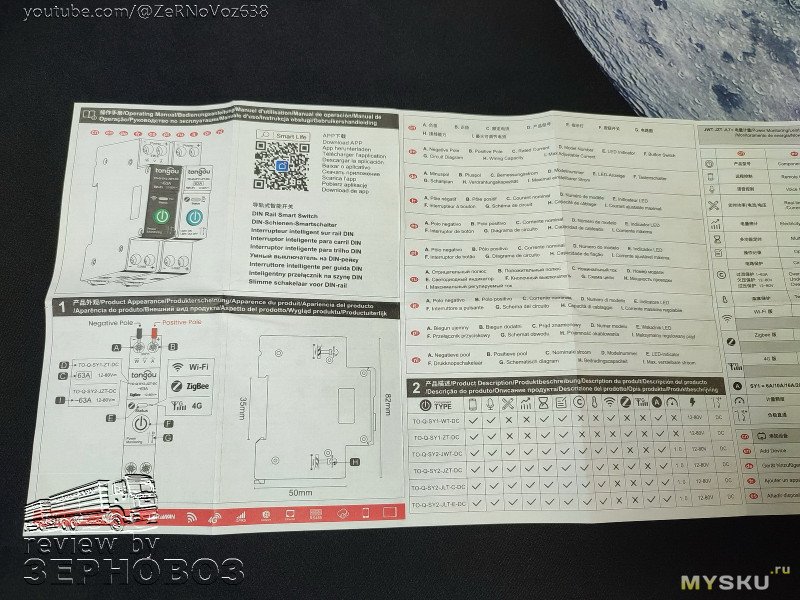

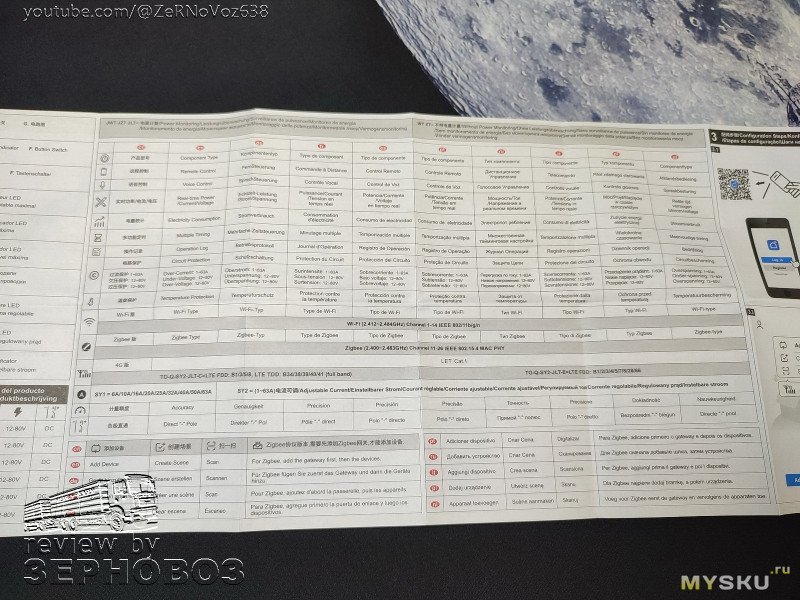

Есть довольно большая инструкция. Всё расписано нормально (и понятно).

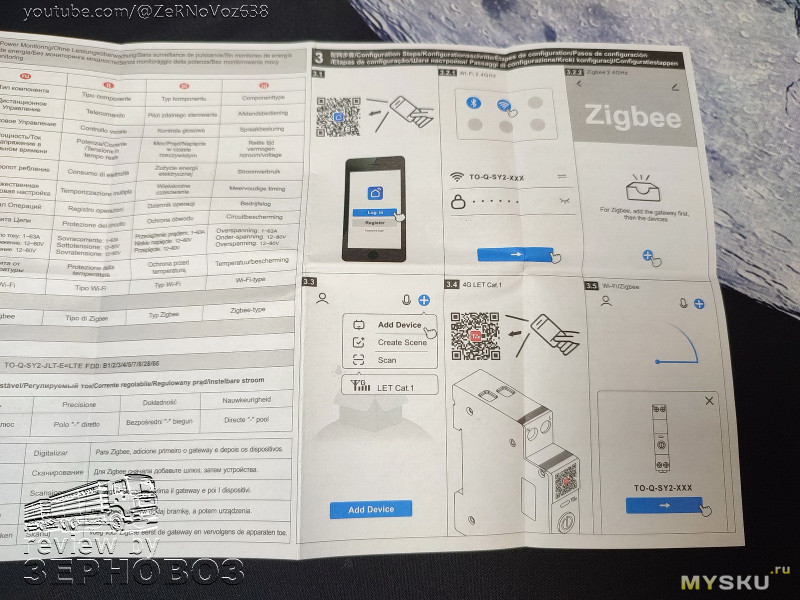

инструкция большая, но не всё относится именно к этой модели, нужно смотреть схемы

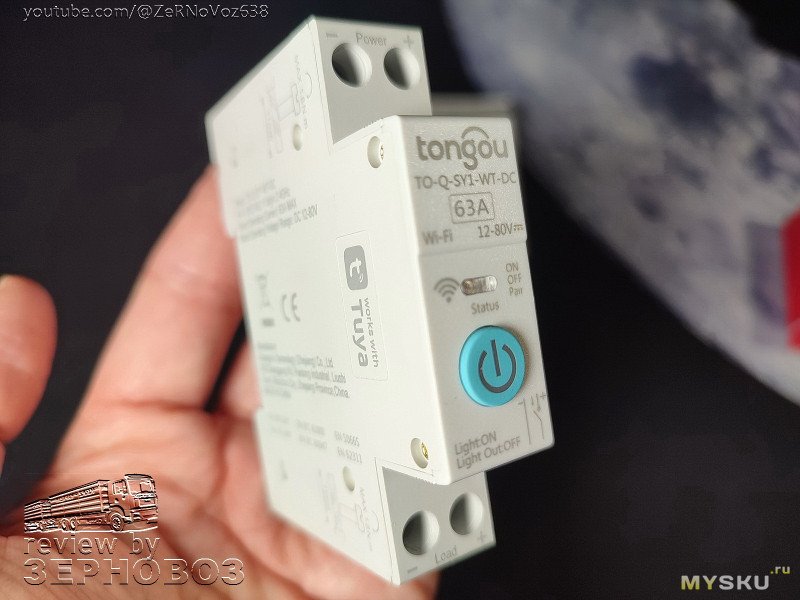

Внешний вид

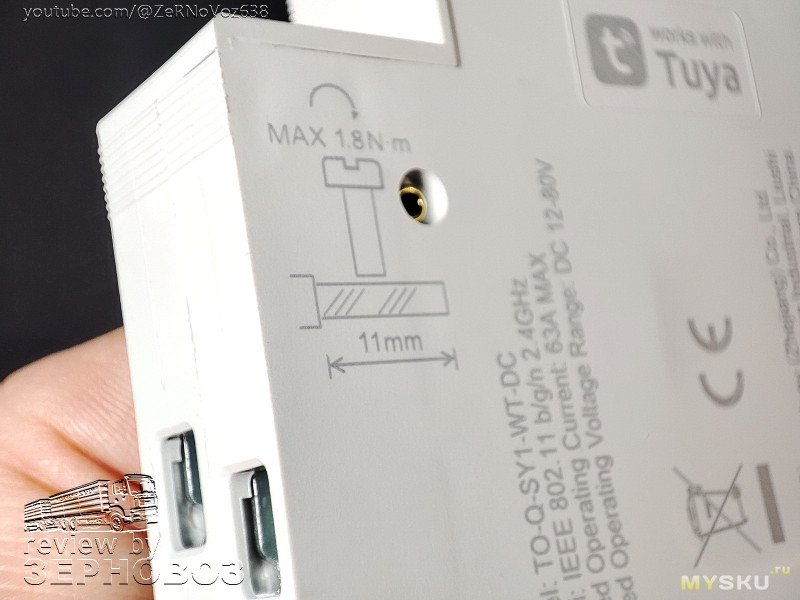

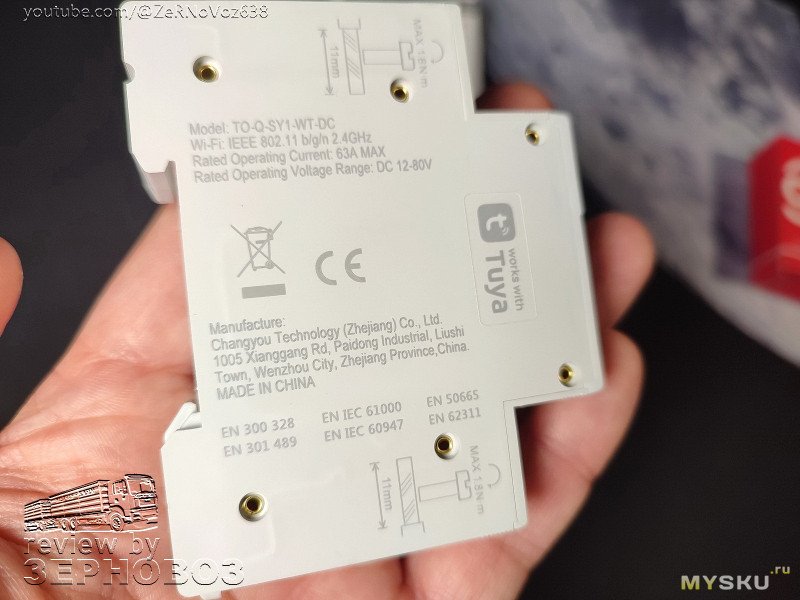

конструкция не разборная, характеристики нанесены
заявлены: корпус из огнестойкий пластика (PA66), контакты из меди с добавлением марганца (заявлено производителем), допустимое сечение кабеля: 1–10 мм²
лампочка, кнопка

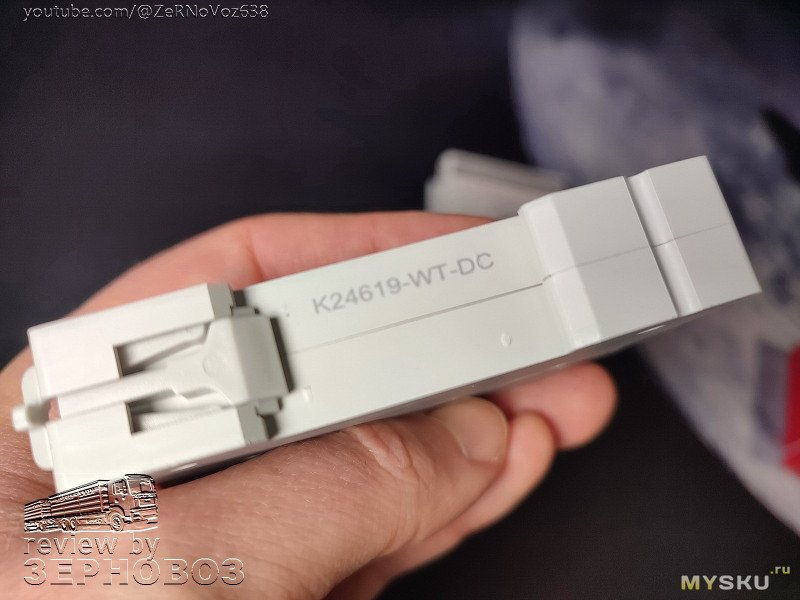

стандартное крепление

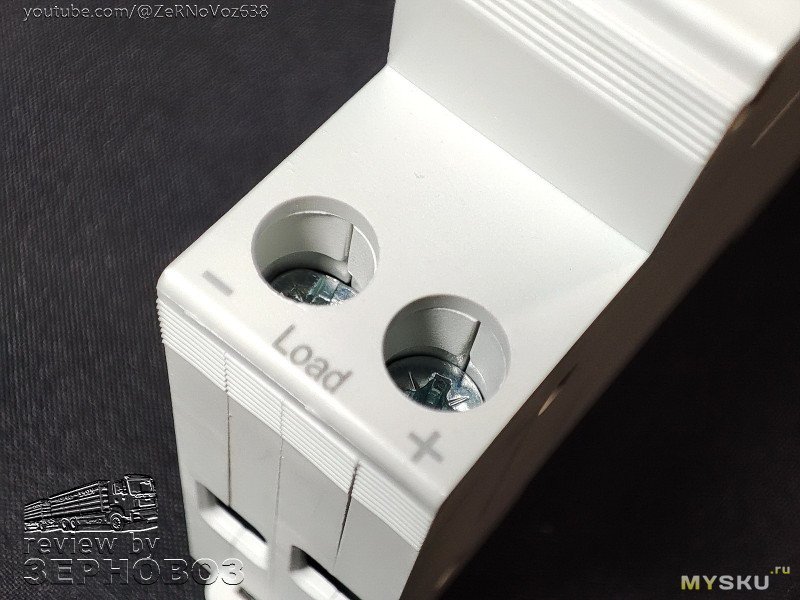

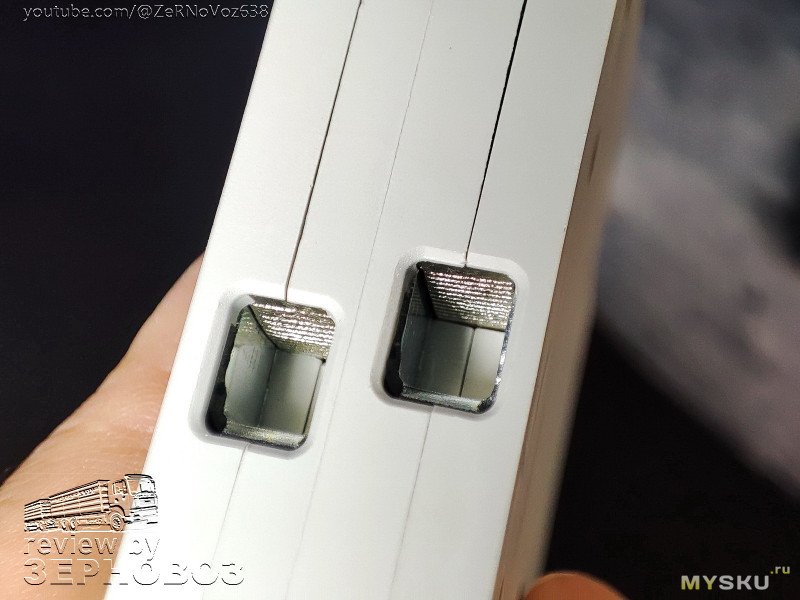

полюса

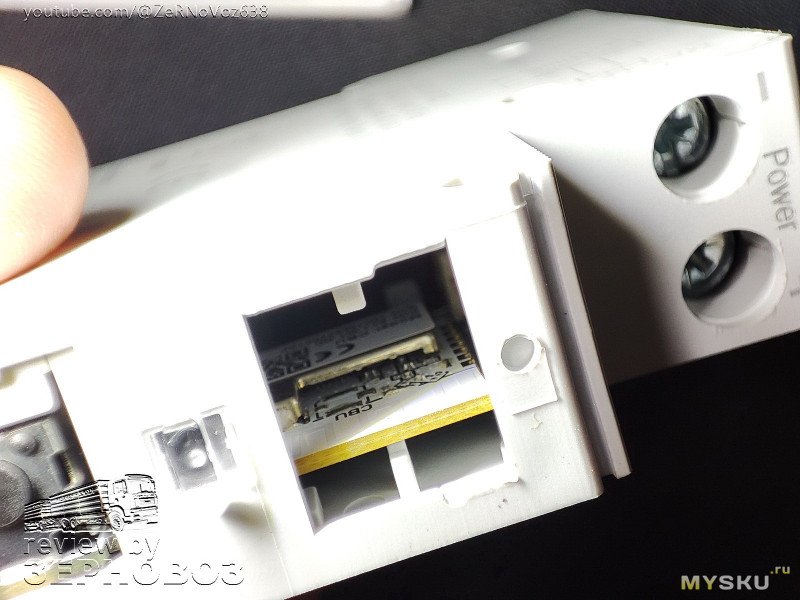

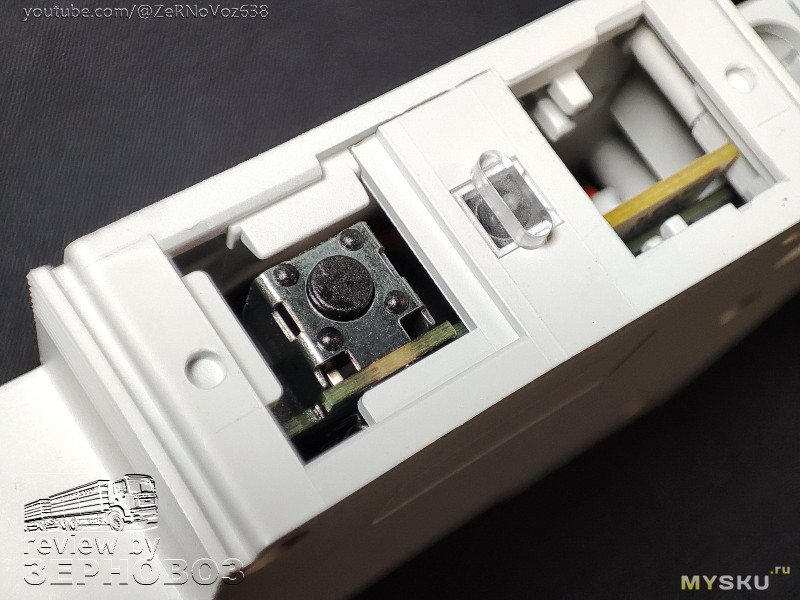

ломать не стал, из всего что можно разобрать без повреждений — это снять крышку что держит кнопку
видно модуль беспроводной связи
полюса, подключение к «Power» чтобы можно было обеспечить питание модуля (внутри выключателя) который управляет реле отключения нагрузки
Практическая часть

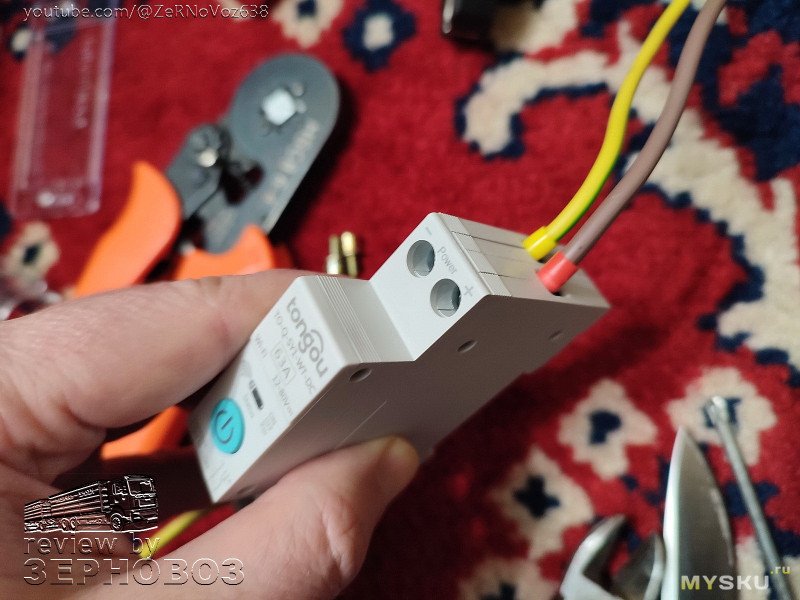

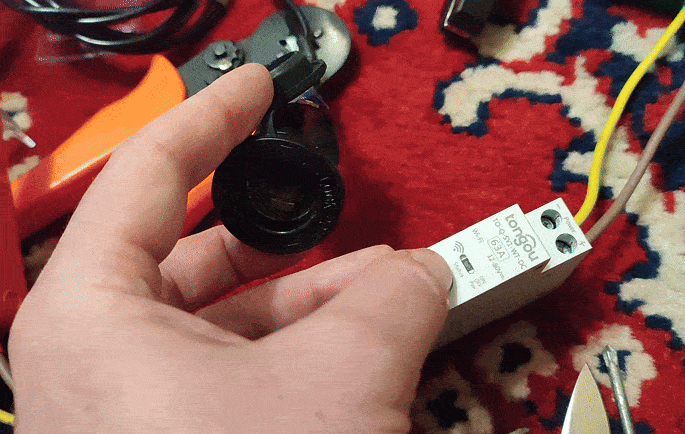

На скорую руку обжал коротышей, закрутил
Приложение

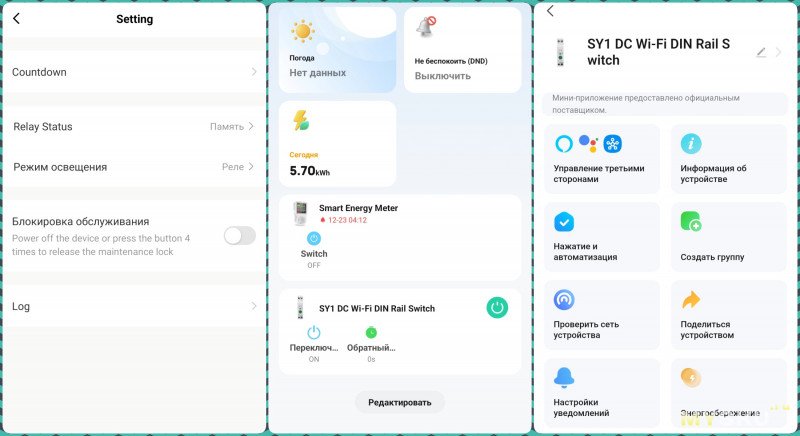

очень кратко, модель простая, счётчика нет, поэтому и в приложении из прям функционала это таймеры

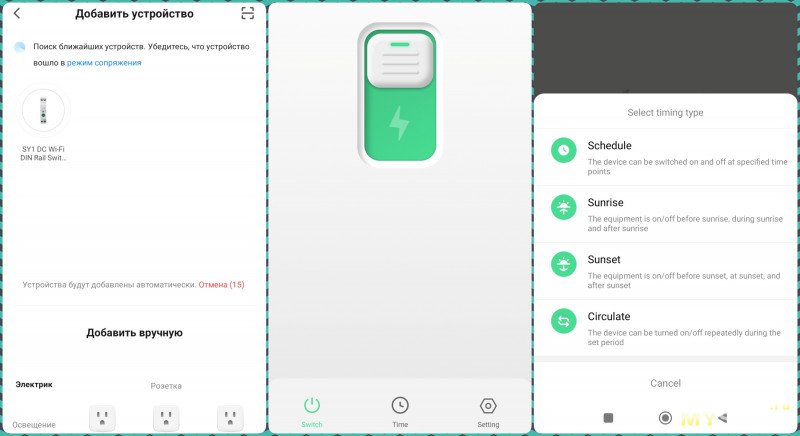

добавляем наше устройство (помним же, что телефон также должен быть подключен к 2.4ГГц), посредине большая кнопка вкл/выкл, таймеры

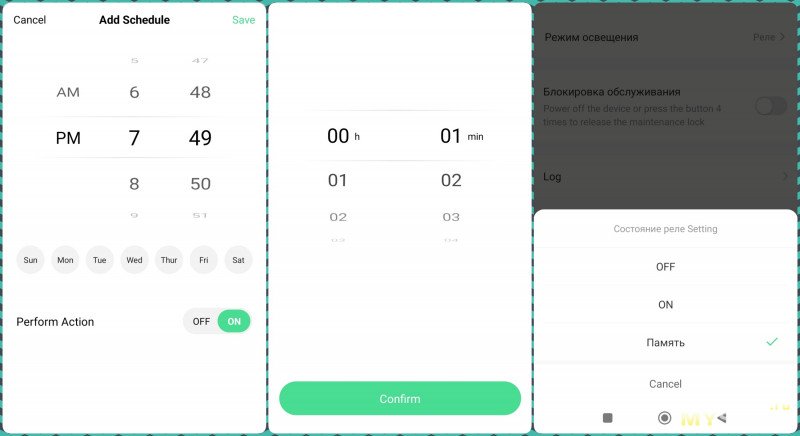

таймеры
само приложение (Tuya) предлагает ещё какие-то платные, насколько я понял функции, но они больше про аналитику, плюс ограничены функционалом самого устройства
примечание: киловатты — это считает другое устройство и в «другой» сети

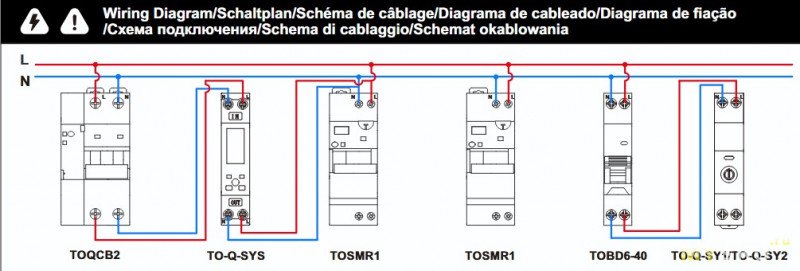

один из вариантов комутации, который предлагает производитель (наше — крайнее справа)
если красиво, то как-то так
Выводы
Tongou TO-Q-SY1-WT-DC — это не автомат защиты и не измерительный прибор, а умный DC-выключатель, основной задачей которого является удалённая коммутация нагрузки постоянного тока и простая автоматизация через Wi-Fi.
Хорошо подходит для задач, где нужно дистанционно включать/отключать DC-нагрузку, задать расписание или таймер, интегрировать цепь постоянного тока в экосистему Tuya / Smart Life, управлять нагрузкой голосом (опционально) или сценариями умного дома.
Важно понимать ограничения:
измерения мощности, тока и напряжения нет (в отличие от версий с индексом J);
защит по перенапряжению, понижению напряжения и перегрузке нет (в отличие от серии SY2);
номинальный ток фиксированный — 63 А, без настройки;
это выключатель, а не замена полноценному DC-автомату или контроллеру.
По качеству исполнения претензий нет: корпус из PA66, нормальные клеммы, DIN-формат, понятная логика работы, стабильное подключение к Tuya. Приложение простое, функционал ровно такой, какой заявлен.
Моя ошибка была в модели. Но как управляемый DC-коммутатор устройство полностью рабочее и свою задачу выполняет.
ZeRNoVoz team благодарит магазин Banggood за предоставленный гаджет в рамках будущего большого проекта и возможность ознакомить читателей с ещё одним товаром (п18)
/
Благодарю, что дочитали до этих слов.
Если есть вопросы – пишите, постараюсь ответить.
Всем тепла, мира и здравомыслия!
======
☕ Чтобы процесс покупки был интереснее действует код
code：BG74dad2 действует действует для RU, UA, AZ, GE, KZ, KG, MD, UZ, AM
За недельный марафон check-in дают купон 3$ от 20$
Плюс проверяйте поинты и купоны allowance (применяется в корзине независимо от других скидок, т.е. суммируется с другими скидками). Собирайте поинты и доступные купоны.
Мини-инструкция.
Примечание: цена в топике указана на момент публикации.
======
| +297 |
21093
227
|
| +51 |
2769
105
|
| +110 |
3879
121
|
| +52 |
2638
76
|
| +49 |
2641
57
|
задача — управлять подключёнными мониторами, ноутбуком, а также зу телефона, локальным освещением и возможно маленьким чайником — при работе от аккумулятора LiFePo4.
инвертер тоже кушает, попробую максимально отвязаться
Инвертор кушает, но возможность автоматического переключения — бесценна.
P. S. Если у вас пачка небольших потребителей то, может. дешевле что-то вроде этого взять?
А инвертор у меня жрет в себя около 50 ватт. Постоянно. Но да, переключение автоматическое, незаметное для всей техники, кроме части лампочек.
Тут еще главное, что б аккумулятор успел зарядиться за то время, пока есть электричество… ибо режим 3 часа свет есть, 8 часов — нету — напрягает. Особенно, когда все на электрике, включая отопление.
пс ещё ж в контроллерах есть кажись встроенные, но это если солнечные панели
Отопление от батареи — дело изначально тухлое, а для всего остального в режиме 3/8 я проблем не вижу
В режиме 3/8 проблем особо нету… 5 кВт*ч хватает даже на приготовить еду.
Но как то оно сложно морально, что зависишь от батарейки. Ну и по холодам может не хватать отопления в режиме 3/8.
Я не хочу. Это предположительный сценарий Зерновоза, как я его вижу — при наличии сети заряжать лифер зарядником, оборудование питать от сети. При отсутствии сети оборудование питается напрямую от лифера через понижайки, без инвертора.
Те, кто читать будет — если есть хоть какие-то запросы — больше, чем холодильникЮ лампочки, роутер и пара ноутбуков — ставьте 48 вольт.
Ну или еще чуть и вы изобретете термопот )
Можно найти 600 ватт литра на 3.
У меня Easun был — вполне тянул заявленное. Но пользовался недолго, начал строиться уже на 48В, а тот на продажу пошел. Вчера получил второй инвертор под 48В с Али с распродажи 11/11.
пс про номиналы куча видео — вообще левые цифры пишут на шильдике, даже непонятно насколько делить чтоб понять долговременную мощность
А холодос в режиме 3/8 мучать — такое себе удовольствие. Он спасибо не скажет. Да и продукты могут начать быстрее портиться.
пс всё время пытаюсь «разгрузить» холодильник (особенно морозилку) чтобы в случае чего портиться было нечему, но цивилизация затягивает — одно съел, второе уже принёс на полку положил)
А если появилось свободное место — можно забить его аккумуляторами холода или хотя бы бутылками с водой.
инвертера в схеме пока что нет, только ситуативный ИБП в его роли, временно комутируемый
Вы действительно будете ставить электрошкаф с динрейкой и набивать туда пачку таких выключателей — для монитора, ноутбука, освещения, чайника?
Да, собственно, даже с мониторингом — есть запас энергии, есть потребители. Мониторь/не мониторь — запас энергии не увеличится.
у меня это будет ящик
похоже, что Вы просто не понимаете сферу применения, ниже же написали
С удовольствием пообщался бы с вами через полгода-год-полтора, посмотрел бы на созданные и используемые (немаловажно) варианты применения.
мне изначально нужен был «автомат», ошибся при заказе (упомянул об этом в обзоре), поэтому пока что сам в творческом поиске «зачем мне нужен дистанционный размыкатель»
пс как в «Один дома» включать паравозик с фигурками, чтоб злодеи думали что родители тоже дома))
в профиле есть контакты, но то больше для менеджеров магазинов (типа), там есть ссылка на группу, но группа пустая…
даже не знаю что сказать…
может нужно группу чем-то наполнять… не знаю
это всё хобби, на которое постоянно нет времени…
вообщем, пока что так, хотите — добавляйтесь в группу, а я со своей стороны попробую поддерживать её жизнеспособной с какими-то новостями
пс мне на ютуб даже лениво что-то выкладывать, оно знаете — две ставки выматывают)
то что нравится — как-то всё дорого…
пс у меня мысли такие же — «ака канистра»
проблемызадачи», если лично не нужно, то бесполезное… что поделать… только учиться, учиться и ещё ра учитьсяУ тех кто заморочился бесперебойным питанием всего и вся, в частном доме с вполне может быть такое применение.
В теории могу ПК и монитор тоже от DC 19В запитать.

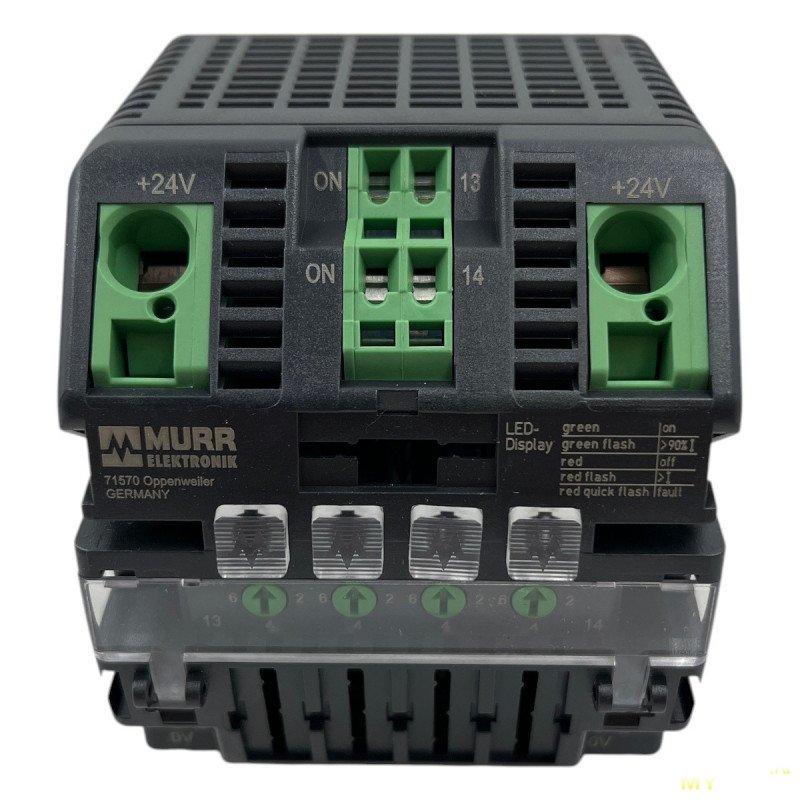

Вместо автоматов — электронные предохранители с настраиваемым порогом срабатывания
