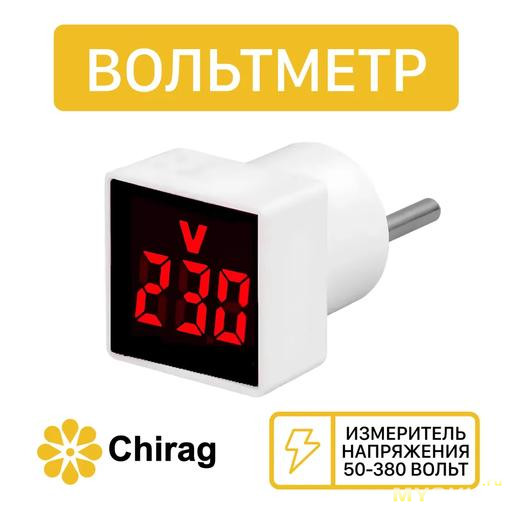

Сетевой вольтметр-вилка Chirag V-PL2

Минималистичный индикатор напряжения, выполненный в виде вилки. Если не торопится, можно взять дешевле, за сотню-полторы, с доставкой из поднебесной.

Обещано измерение в диапазоне 50-380В, да наверное и все.

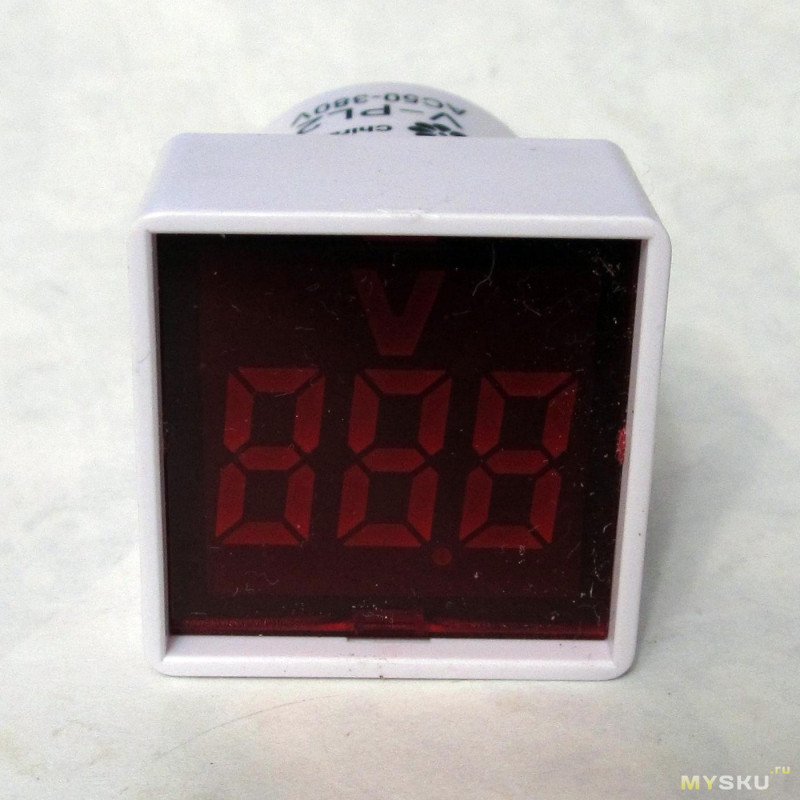

Он совсем маленький, квадрат со стороной 30мм, длиной до кончика вилки 51мм, цифры высотой 12мм:

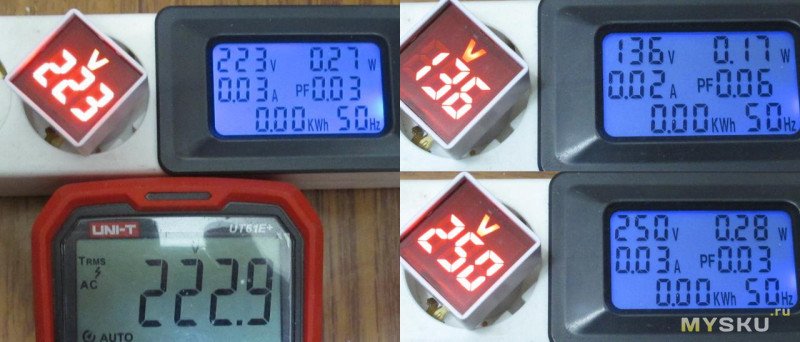

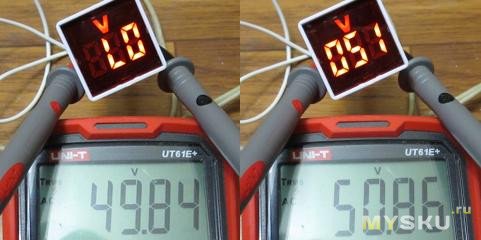

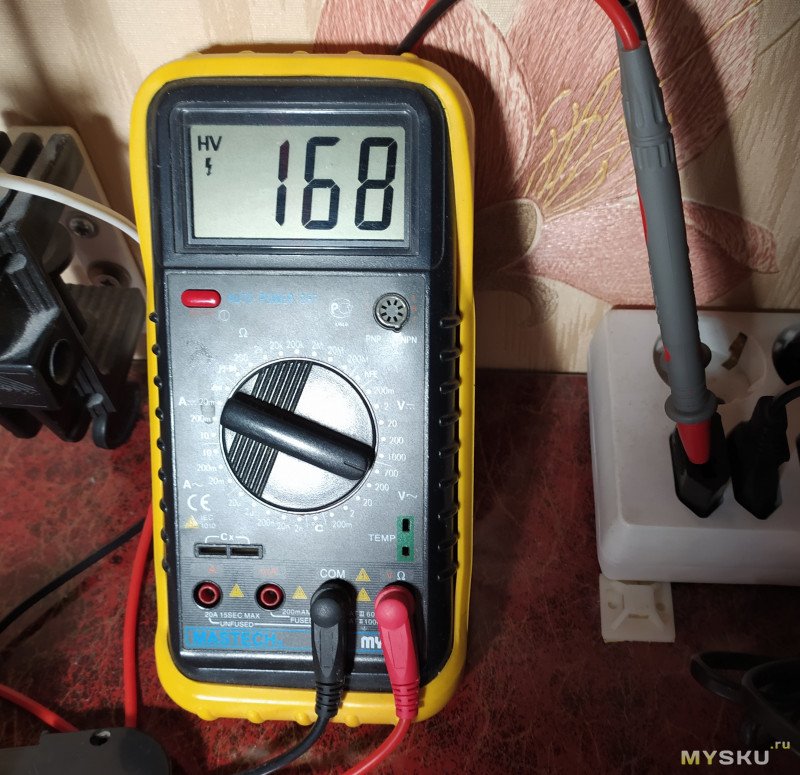

Показания на удивление совпали с точностью до вольта (видимо повезло с экземпляром, в отзывах хватает менее удачливых покупателей, а может у меня напряжение в сети ближе к синусу), но иногда могут колебаться на вольт-другой от образцов:Ниже 50В начинает мигать надписью «Lo»:Проверку верхней границу после рассмотрения схемы склонен считать неразумной, исходя из допустимого напряжения балластного конденсатора не стоит выходить за 280В, лишнюю сотню тут явно нафантазировали.

Период обновления около 1.2секунды, мееедленно. При включении сразу загораются все сегменты индикатора, и где-то спустя секунду-полторы появляется напряжение.

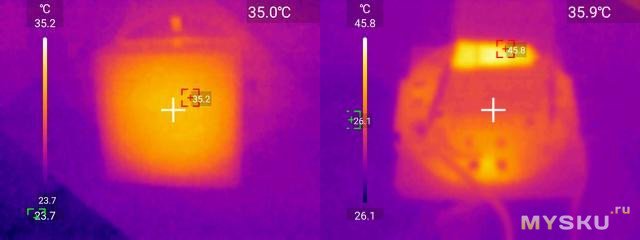

При ~220В потребление около четверти ватта, греется градусов на 10 выше окружающей среды, внутри греются только пара резисторов, до 40-45:

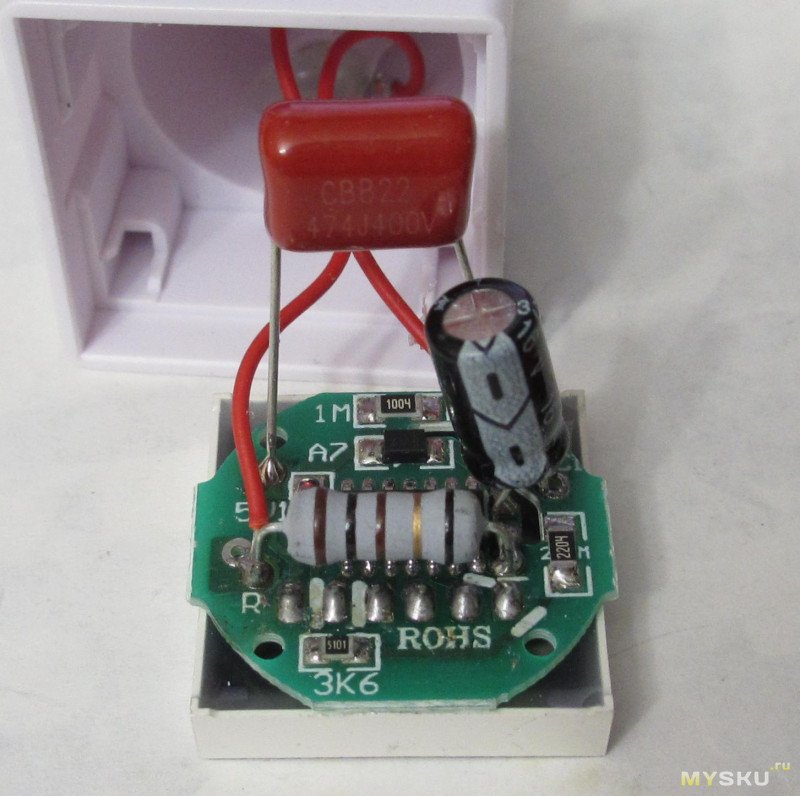

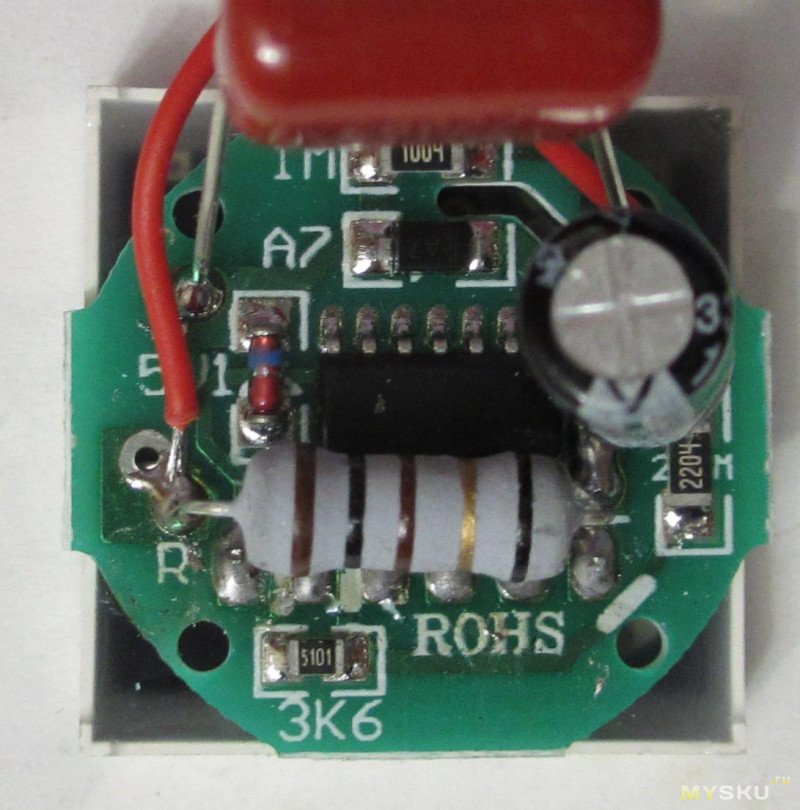

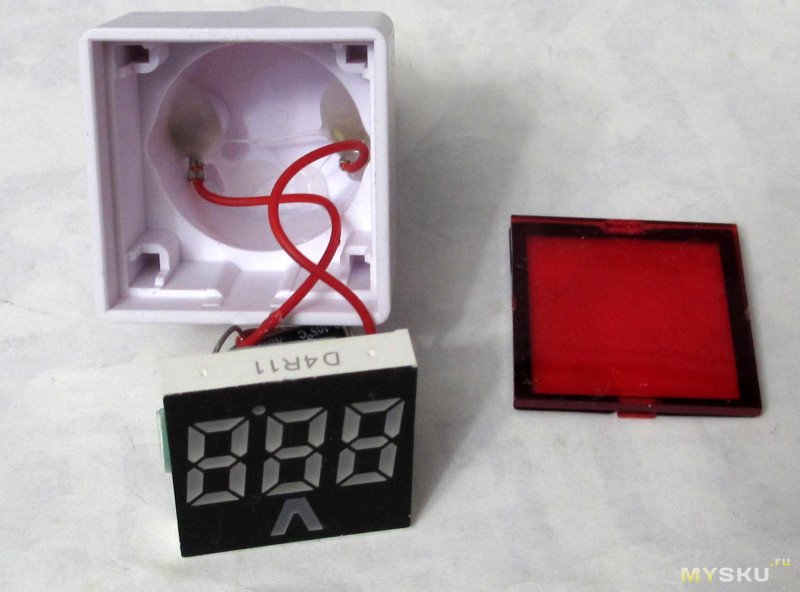

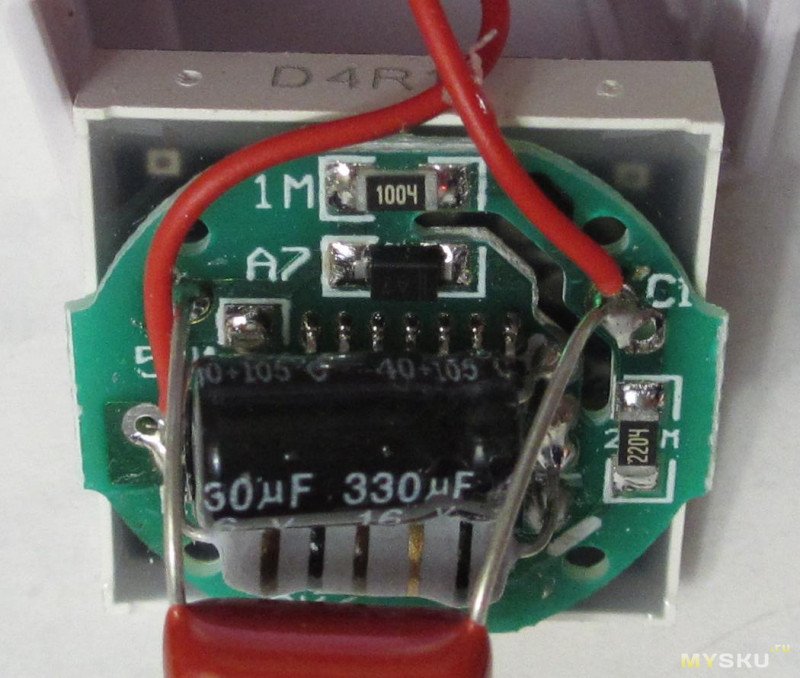

Вскрывается поддеванием защитного «стекла»:Внутри плата, с одной стороны к ней припаян светодиодный индикатор, с другой собрана схема:Номинал делителя не совпадает с шелкографией. Питание мк 3.3В, стабилитрон холодный. Есть резистор от пусковых токов и наверное сойдет за предохранитель. Есть разрядный резистор впараллель с балластным конденсатором, только они и греются.
Размер smd резисторов 0805, для разрядного и в делителе сетевое напряжение великовато.
При необходимости делитель напряжения можно подстроить, хотя резисторы применены, согласно маркировке, 1%.

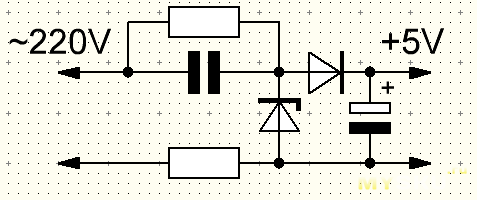

Схема аналоговой части минималистична:

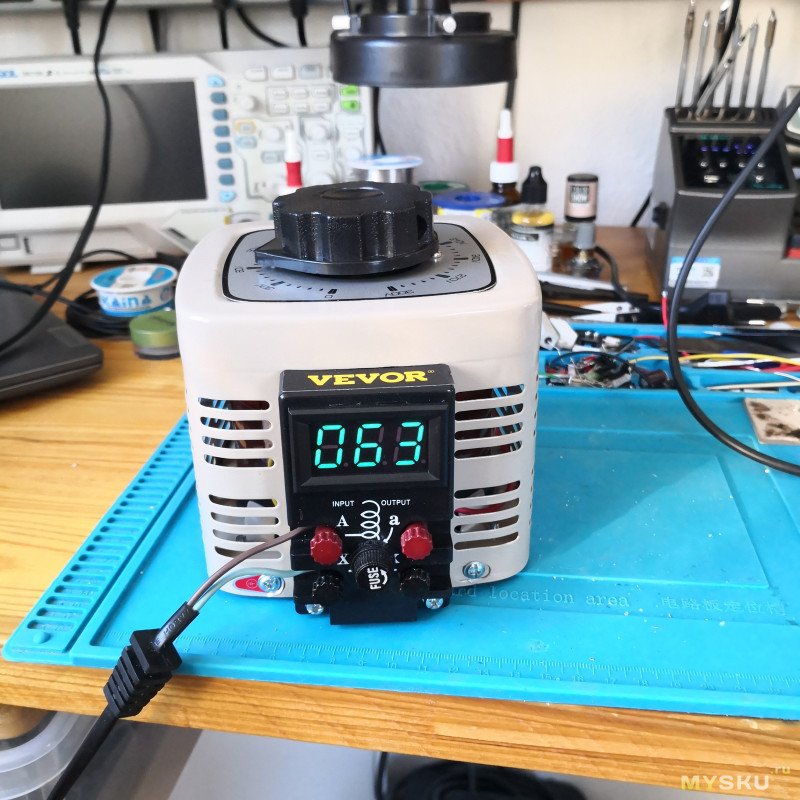

Ради интереса подал на измерительный вход синус, меандр и треугольник, показания оказались идентичны, что намекает на измерение амплитудного значения, которое домножается на соотношение с действующим для синуса.

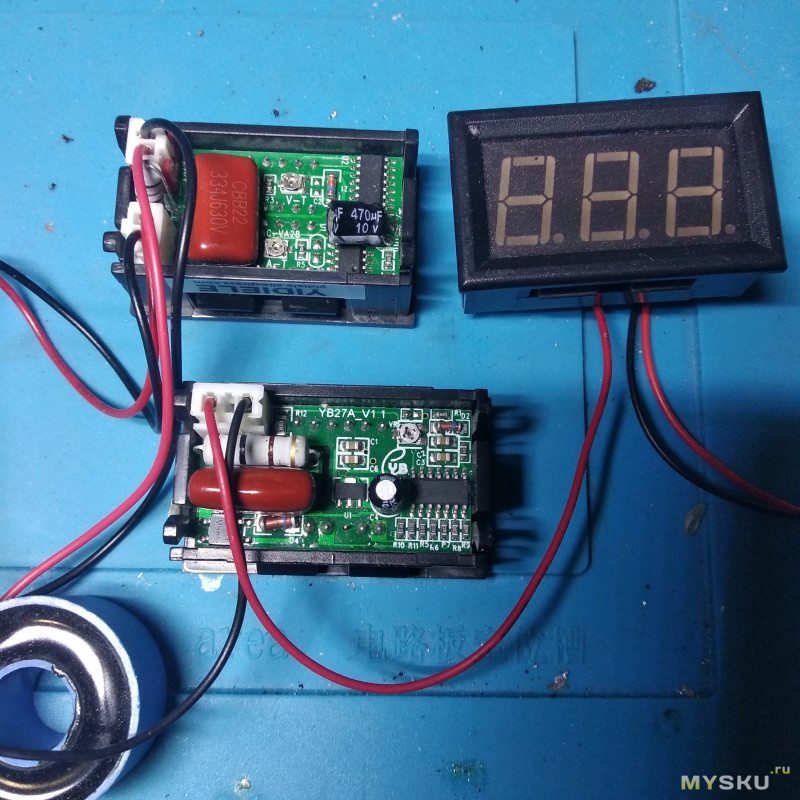

Сетевые вольтметры для встраивания в панель бывают дешевле, но здесь законченное изделие в корпусе.
